A Felhasználói kézikönyv bemutatása

Ez a

Használati útmutató

a nyomtató beállításához szükséges információkat tartalmazza. Ezen kívül bemutatja a nyomtató használatát, karbantartását, valamint a hibák elhárításával kapcsolatos tennivalókat.

A kézikönyv második részét képező telepítésére és a program szolgáltatásainak használatára vonatkozó tudnivalókat tartalmazza.

A program felhasználói kézikönyve

a mellékelt szoftver

Az útmutató kizárólag tájékoztatási célt szolgál. Az itt szereplő információk előzetes értesítés nélkül változhatnak. A Xerox Corporation nem vállal felelősséget bármilyen közvetlen vagy közvetett kárért, amely ezen kézikönyv használatából ered vagy kapcsolatban van vele.

• Az Phaser 3117 a

• A Xerox és a Xerox embléma a

•

A Centronics a Centronics Data Computer Corporation védjegye.

•

Az IBM és az IBM PC az International Business Machines Corporation védjegyei.

•

A Microsoft, Windows, Windows 98, Windows Me, Windows 2000 és Windows XP a Microsoft

Xerox Corporation

. modellneve.

. védjegye.

Corporation bejegyzett védjegyei.

•

Az összes többi márka és terméknév tulajdonosaik védjegye.

TARTALOMJEGYZÉK

1. fejezet:

2. fejezet:

BEVEZETÉS

Különleges szolgáltatások ............................................................. 1.2

A nyomtató illesztőprogram tulajdonságai .................................... 1.3

A nyomtató részei ......................................................................... 1.4

Elölnézet ................................................................................ 1.4

Hátulnézet .............................................................................. 1.5

A vezérlőpult ................................................................................. 1.6

On Line/Error() és Toner Save() LED-ek ............................... 1.6

A Cancel() gomb .................................................................... 1.7

A NYOMTATÓ ÜZEMBE HELYEZÉSE

Kicsomagolás ................................................................................ 2.2

Elhelyezés ............................................................................. 2.3

A festékkazetta behelyezése ........................................................ 2.4

Papír betöltése .............................................................................. 2.7

A nyomtatókábel csatlakoztatása .................................................. 2.9

A nyomtató bekapcsolása ........................................................... 2.10

Tesztoldal nyomtatása ................................................................ 2.11

A nyomtatószoftver telepítése ..................................................... 2.12

3. fejezet:

NYOMTATÁSI ANYAGOK HASZNÁLATA

Papír és egyéb anyagok kiválasztása ........................................... 3.2

Típus és kapacitás ................................................................. 3.3

Papír és különleges anyagok használatára vonatkozó útmutatások

3.3

A kimeneti terület ellenőrzése ....................................................... 3.6

Papír betöltése .............................................................................. 3.6

A tálca használata ................................................................. 3.6

A Kézi adagolás mód használata .......................................... 3.7

Nyomtatás különleges anyagokra ................................................. 3.8

Nyomtatási feladat törlése ........................................................... 3.10

4. fejezet:

A NYOMTATÓ KARBANTARTÁSA

A festékkazetta karbantartása ....................................................... 4.2

A festék eloszlatása a kazettában ......................................... 4.3

A festékkazetta cseréje .......................................................... 4.5

A festéktakarékos üzemmód használata ...................................... 4.5

A nyomtató tisztítása ..................................................................... 4.6

A külső felület tisztítása ......................................................... 4.6

A készülék belsejének tisztítása ............................................ 4.6

Tartozékok és pótalkatrészek ....................................................... 4.9

5. fejezet:

6. fejezet:

PROBLÉMAMEGOLDÁS

Hibakeresési ellenőrző lista .......................................................... 5.2

Általános nyomtatási problémák megoldása ................................. 5.3

Papírelakadás megszüntetése ...................................................... 5.6

A papírkimeneti részen .......................................................... 5.7

A papíradagolási területen ..................................................... 5.9

A festékkazetta környékén ..................................................... 5.9

Tippek a papírelakadás elkerülésére ................................... 5.11

A nyomtatási minőséggel kapcsolatos problémák megoldása .... 5.11

A nyomtatási minőség ellenőrző listája ................................ 5.11

A nyomtatási minőséggel kapcsolatos problémák megoldása ..

5.12

Hibaelhárítás - hibaüzenetek ...................................................... 5.17

Gyakori Windows problémák ...................................................... 5.18

Gyakori Linux problémák .......................................................... 5.19

ELŐÍRÁSOK

A nyomtató műszaki adatai ........................................................... 6.2

A papírra vonatkozó előírások ...................................................... 6.3

Áttekintés ............................................................................... 6.3

Támogatott papírtípusok ........................................................ 6.4

A papír használatára vonatkozó irányelvek ........................... 6.5

A papírra vonatkozó előírások ............................................... 6.6

A kimeneti tálca kapacitása ................................................... 6.6

A készülék és a papír tárolási feltételei ................................. 6.7

Fontos óvintézkedések és biztonsági információk

A gép használata során mindig követni kell ezeket az alapvetŚ biztonsági intézkedéseket a t€z, elektromos áramütés és egyéb sérülések veszélyének csökkentése érdekében:

Olvassa el és értelmezze az utasításokat.

Elektromos készülékek üzemeltetésekor ésszer€en járjon el.

Kövesse a készüléken és a hozzá tartozó dokumentációban található figyelmeztetéseket és utasításokat.

Ha egy üzemeltetési utasítás ellentmond valamely biztonsági elŚírásnak, kövesse a biztonsági tájékoztatást. Lehet, hogy félreértette az üzemeltetési utasítást. Amennyiben nem tudja megoldani a problémát, kérjen segítséget a gyártó kereskedelmi- vagy szervíz képviselŚjétŚl.

Tisztítás elŚtt húzza ki a készülék hálózati kábelét a fali csatlakozóból. Ne használjon folyékony vagy aeroszolos tisztítószereket. Csak nedves ruhával tisztítsa.

Ne helyezze a készüléket instabil kocsira, állványra vagy asztalra. Leeshet és komoly kárt okozhat.

Soha ne tegye a készüléket radiátor, f€tŚtest, légkondicionáló vagy szellŚzŚcsŚ tetejére, közelébe vagy afölé.

Ügyeljen arra, hogy ne legyen semmi a hálózati kábelen. A készülék elhelyezésekor figyeljen arra, hogy a kábelekre ne lehessen rálépni.

Ne terhelje túl a konnektorokat és a hosszabbítókat. Ez csökkentheti a teljesítményt, és t€z vagy elektromos áramütés veszélyét okozhatja.

Ügyeljen arra, hogy a háziállatok ne rághassák meg a hálózati kábelt vagy a számítógép csatlakozóvezetékeit.

Ne dugjon semmilyen idegen tárgyat a készülékbe a burkolatán vagy dobozán található nyílásokon keresztül. Ezek veszélyes, feszültség alatt lévŚ pontokkal érintkezhetnek, ami t€z vagy áramütés veszélyét okozhatja. Ne kerüljön folyadék a készülék házára vagy belsejébe.

Az áramütés veszélyénék csökkentése érdekében ne szerelje szét a készüléket. Ha javítani kell, vigye szakképzett szerelŚhöz. A burkolat felnyitásával vagy

eltávolításával magas feszültségnek, vagy egyéb veszélyeknek teszi ki magát. Nem megfelelŚ összeszerelés után a készülék használata áramütést okozhat.

Az alábbi esetekben húzza ki a készüléket a konnektorból, és hívjon szakképzett szerelŚt:

• Amikor a hálózati kábel, a dugó vagy a csatlakozóvezeték megsérült vagy elkopott.

• Ha folyadék került a készülékbe.

• Ha esŚ vagy víz érte a készüléket.

• Ha a készülék az utasítások betartása mellett nem m€ködik megfelelŚen.

• Ha a készüléket leejtette, vagy a burkolata megsérült.

• Ha a készülék teljesítménye hirtelen és határozottan megváltozik.

Csak az üzemeltetési utasításokban megadott vezérlŚelemeket állítsa be. A többi vezérlŚelem nem megfelelŚ beállítása kárt okozhat a készülékben, és jelentŚs munkát igényelhet a gép normál m€ködésének helyreállítása egy szakképzett szerelŚnek.

Ne használja a készüléket villámlással együttjáró viharos idŚben. Ilyenkor fennáll a villámcsapás okozta áramütés veszélye. Ha lehet, húzza ki a hálózati kábelt a konnektorból a villámlás idejére.

Ha folyamatosan több oldalt nyomtat, a kimeneti tálca felülete felmelegedhet. Ilyenkor legyen óvatos, ne érjen a felülethez, és tartsa távol a gyermekeket is.

ĂRIZZE MEG EZEKET AZ UTASÍTÁSOKAT!

Környezetvédelmi és biztonsági információk

Lézerbiztonsági nyilatkozat

Ez a nyomtató megfelel az Amerikai Egyesült Államok területén érvényben lévŚ DHHS 21 CFR, 1. fejezet, J alfejezet, I osztály (1) lézertermékekre vonatkozó követelményeknek, más országokban a nyomtató az IEC 825 szerinti I osztályú lézerterméknek minŚsül.

Az I osztályba tartozó lézertermékek nem minŚsülnek veszélyesnek. A lézert és a nyomtatót úgy tervezték, hogy normál üzemi körülmények, felhasználói karbantartás vagy elŚírt szervíz során a m€veletet végzŚ személyt ne érje az I osztály szintjénél magasabb lézersugárzás.

IGYELMEZTETÉS

Soha ne üzemeltesse vagy javítsa úgy a nyomtatót, hogy nincs rajta a Laser/Scanner egység védŚburkolata. A visszavert láthatatlan fénysugár károsíthatja a szemet. A termék használata során minden esetben be kell tartani az alapvetŚ biztonsági óvintézkedéseket a t€z-, baleset-, és áramütés veszélyének csökkentése érdekében:

Ózonbiztonság

Normál üzemi körülmények mellett a berendezés ózont termel. A képzŚdött ózon nem veszélyezteti a nyomtató használójának egészségét. Ennek ellenére javasolt a nyomtatót jól szellŚzŚ helyen elhelyezni.

Ha további információra van szüksége az ózonkibocsátással

kapcsolatban, lépjen kapcsolatba a legközelebbi Xerox márkakereskedŚvel.

Energiatakarékosság

A nyomtató fejlett energiatakarékossági funkcióval rendelkezik, ami csökkenti a áramfelhasználást, amikor a nyomtató nincs aktív használatban.

Amikor a nyomtató hosszabb ideig nem fogad adatot, az áramfelhasználás automatikusan lecsökken.

Az energy star embléma nem jelenti azt, hogy az EPA jóváhagyta volna terméket, vagy a szolgáltatást.

Újrahasznosítás

A termék csomagolóanyagát, kérjük, környezetbarát módon hasznosítsa újra, vagy hulladékként szelektíven kezelje.

A termék megfelelő leadása(Elektromos és elektronikus készülékek hulladékkezelése)

A terméken vagy a hozzá tartozó dokumentáción szereplő jelzés arra utal, hogy hasznos élettartama végén a terméket nem szabad háztartási hulladékkal együtt kidobni. Annak érdekében, hogy megelőzhető legyen a szabálytalan hulladékleadás által okozott környezet- és egészségkárosodás, különítse ezt el a többi hulladéktól, és felelősségteljesen gondoskodjon a hulladék leadásáról, a hulladékanyagok fenntartható szintű újrafelhasználása céljából.

A háztartási felhasználók a termék forgalmazójától vagy a helyi önkormányzati szervektől kérjenek tanácsot arra vonatkozóan, hová és hogyan vihetik el ez

elhasznált terméket a környezetvédelmi szempontból biztonságos hulladékleadás céljából. Az üzleti felhasználók lépjenek kapcsolatba a forgalmazóval, és vizsgálják meg az adásvételi szerződés

feltételeit. A terméket nem szabad leadni kereskedelmi forgalomból származó egyéb hulladékkal együtt.

Rádiófrekvenciás zavarsz€rés

FCC elŚírások

A berendezés megfelel az FCC elŚírások 15. fejezetében szereplŚ B osztályú digitális eszközökre vonatkozó határértékeknek. Ezek a határértékek úgy lettek meghatározva, hogy megfelelŚ védelmet biztosítsanak a káros hatásokkal szemben otthoni telepítés esetén. A berendezés rádiófrekvenciás energiát termel, használ és bocsáthat ki; amennyiben nem az utasításoknak megfelelŚen telepítik és használják, úgy zavarhatja a rádiófrekvenciás kommunikációt. Nem garantálható, hogy egy adott helyen telepített berendezés esetében nem lép fel interferencia. Ha a berendezés zavarja a rádió- vagy televízióadások vételét, és ezt a berendezés ki- és bekapcsolásával meg lehet állapítani, a felhasználó az alábbi intézkedésekkel küszöbölheti ki a jelenséget:

Helyezze át a vevŚantennát.

Növelje a készülék és a vevŚ közötti távolságot.

Olyan aljzatba csatlakoztassa a készüléket, amely nem azon az áramkörön van, amelyre a

vevŚ csatlakozik.

Kérjen tanácsot a márkakereskedŚtŚl, vagy tapasztalt rádió/TV szerelŚtŚl.

IGYÁZAT

esetén a felhasználó elvesztheti a jogot a berendezés üzemeltetésére.

Kanadai rádiófrekvenciás elŚírások

A jelen digitális berendezés nem lépi túl a Kanadai Ipari és Tudományos Testület ICES-003 "Digitális Berendezések" szabványában foglalt B osztály határérték€, az interferencia-okozó berendezésekre vonatkozó rádiózavarjel-kibocsátást.

Cet appareil numérique respecte les limites de bruits radioélectriques applicables aux appareils numériques de Classe B prescrites dans la norme sur le matériel brouilleur: "Appareils Numériques", ICES-003 édictée par l’Industrie et Sciences Canada.

A gyártó által kifejezetten nem engedélyezett módosítások végrehajtása

MegfelelŚségi nyilatkozat (európai országok)

Engedélyek és jóváhagyások

A termék CE jelzése a alkalmazható 93/68/EEC Európai Uniós irányelvekkel a megadott dátumoktól kezdŚdŚen:

1995. január 1.: Európai Tanács 73/23/EEC irányelv a tagállamok alacsony feszültség€ berendezéseivel kapcsolatos jogszabályok harmonizációjáról.

1996. január 1.: Európai Tanács 89/336/EEC (92/31/EEC) irányelv a tagállamok elektromágneses kompatibilitásával kapcsolatos jogszabályok harmonizációjáról.

1999. március 9.: Európai Tanács 1999/5/EC irányelv a rádió-berendezésekrŚl és telekommunikációs végberendezésekrŚl, valamint azok megfelelŚségének kölcsönös elismerésérŚl.

A vonatkozó irányelveket és a hivatkozott szabványokat tartalmazó teljes megfelelŚségi nyilatkozat a

Xerox Corporation

. szimbóluma. MegfelelŚségi nyilatkozat az

. képviselŚjétŚl szerezhetŚ be.

Bevezetés

Gratulálunk, hogy ezt a nyomtatót vásárolta meg!

A fejezet tartalma:

• Különleges szolgáltatások

• A nyomtató illesztőprogram tulajdonságai

• A nyomtató részei

• A vezérlőpult

Különleges szolgáltatások

Új nyomtatója olyan speciális jellemzőkkel rendelkezik, amelyek javítják a nyomtatási minőséget, így az élvonalba kerülhet. Ezek az alábbiak:

Kiváló minőségű és gyors nyomtatás

• Nyomtathat

•Max.

esetén

600

(dpi)

felbontással.

16 ppm (oldal/perc) A4-es papír esetén (17 ppm Letter méret

Rugalmas papírkezelés

•

A standard 150 papírlapos tálca

típusú papírokat.

• Az 50 papírlapos kimeneti tálca kényelmes hozzáférést biztosít.

támogatja a különféle méretű és

Professzionális dokumentumok készítése

• A dokumentumokat beállíthatja saját igényei szerint a segítségével, mint pl. "Bizalmas". Részletekért lásd

felhasználói kézikönyve Poszter

• és képeket felnagyítja és kinyomtatja a kiválasztott papírra. A dokumentum nyomtatása után levágja az oldalak fehér széleit. Összeragasztja a lapokat, hogy poszter legyen belőlük. Részletekért lásd

nyomtatása. A dokumentum oldalain található szövegeket

A program felhasználói kézikönyve

Watermarks

A program

Időt és pénzt takarítson meg

• Lehetővé teszi a festéket takarít meg. Részletekért lásd

kézikönyve

Festéktakarékos

és 4.5. oldal.

üzemmód használatát, ami

A program felhasználói

1.2

EVEZETÉS

• Lehetővé teszi, hogy laponként több oldalt nyomtasson, és ezáltal papírt takarítson meg (

program felhasználói kézikönyve

• Használhat előnyomott űrlapokat vagy fejléccel ellátott sima papírt. Részletekért lásd

• A nyomtató megfelel az előírásoknak.

N-Up nyomtatás

A program felhasználói kézikönyve

Energy Star

). Részletekért lásd

energiatakarékossági

Nyomtatás különböző szoftverkörnyezetben

• Nyomtathat

• Az Ön nyomtatója kompatibilis a különböző

• Az Ön nyomtatója

Windows 98/Me/2000/XP

USB

interfésszel rendelkezik.

-ban.

Linux OR

-kel.

A nyomtató illesztőprogram tulajdonságai

Az Ön nyomtatója

•

Papírforrás kiválasztása

•

Papírméret, tájolás és hordozótípus

•

Példányszám

Az alábbi táblázat általános áttekintést nyújt azokról a funkciókról, amelyeket

Festéktakarékos üzemmód I I

Nyomtatási minőség beállítása I I

Poszter nyomtatás I N

Több oldal egy lapon (N lap/oldal) I I (2, 4)

Nyomtatási méret az oldalnak megfelelően I I

Nagyítás/kicsinyítés I I

Vízjel I N

Sablon I N

az Ön nyomtatójának

Szolgáltatás

illesztőprogramok alapszolgáltatásai a következők:

illesztőprogramiai támogatnak.

Nyomtató illesztőprogram

Windows 98/Me /2000/XP

Linux

EVEZETÉS

1.3

A nyomtató részei

Elölnézet

Laptartó

Bemeneti papírtálca

Kimeneti papírtálca (Nyomtatási oldallal lefelé)

Vezérlőpult

Felső lap

Előlap

1.4

EVEZETÉS

hátsó papírvezető

oldalsó papírvezető

Festékkazetta

Hátulnézet

Tápkapcsoló

Hálózati csatlakozó

USB Port

EVEZETÉS

1.5

A vezérlőpult

On Line/Error

LED Leírás

Ha az gomb zölden világít, a nyomtató üzemkész.

Ha az kijelző vörösen világít, a nyomtató hibát észlelt (pl.begyűrődött a papír, a nyomtatóban nincs papír, nyitva van az

előlapi ajtó, vagy üres a festékkazetta). Lásd "Hibaelhárítás - hibaüzenetek", 5.17. oldal.

Ha megnyomja a gombot, miközben a nyomtatóban

adatátvétel folyik, az nyomtatást.

A Kézi adagolás üzemmód esetén, ha nincs papír a tálcában, az

LED zöiden villog. Tegyen be papírt a tálcába, és a LED nem

fog többé villogni.

Ha a nyomtatóban adatátvétel folyik, az LED lassan zölden villog.

Ha a nyomtató nyomtatja az átvett adatokat, az LED gyorsan zölden villog.

()

és Toner Save

LED pirosan villog, hogy törölje a

()

LED-ek

1.6

EVEZETÉS

LED Leírás

A Cancel

Funkció Leírás

Tesztoldal nyomtatása

Kézi adagolás

Ha megnyomja a gombot a Készenléti üzemmódban, ez a LED be van kapcsolva, és ez lehetővé teszi a Festéktakarékos üzemmód

használatát. Ha még egyszer megnyomja ezt a gombot, ez a LED ki van kapcsolva, és ez nem teszi lehetővé a Festéktakarékos üzemmód használatát.

Ha az állt be.

A probléma megoldásához lásd a "Hibaelhárítás - hibaüzenetek",

5.17. oldal.

A Készenléti üzemmódban nyomja meg ezt a gombot és tartsa lenyomva kb. 2 másodpercig, amíg az összes LED lassan nem villog, majd engedje fel.

Ezt a gombot mindig meg kell nyomni, amikor papírt tölt a tálcába, ha a szoftverben a Kézi adagolása van kiválasztva, mint Forrás. Részletes információkért lásd "A Kézi adagolás mód használata",

3.7. oldal.

és

()

LED-ek villognak, a rendszerben valami hiba

gomb

Nyomtatási feladat törlése

Festéktakarékos üzemmód be/ki

Nyomtatáskor ezt a gombot kell megnyomni. Az miközben a nyomtatási feladat törlődik mind a nyomtatóból, mind a

számítógépből, és utána térjen vissza a Készenléti üzemmódhoz. A nyomtatási feladat nagyságától függően, ez eltarthat egy ideig. Részletes információkért lásd "A Kézi adagolás mód használata",

3.7. oldal.

A Készenléti üzemmódban nyomja meg ezt a gombot, ha ki- vagy be akarja kapcsolni a Festéktakarékos üzemmódot. Részletes információkért lásd

kézikönyve

és 4.5. oldal.

A program felhasználói

LED villog,

EVEZETÉS

1.7

A nyomtató üzembe helyezése

Ebben a fejezetben lépésről lépésre megtudhatja, hogyan kell üzembe helyeznie nyomtatóját.

A fejezet tartalma:

• Kicsomagolás

• A festékkazetta behelyezése

• Papír betöltése

• A nyomtatókábel csatlakoztatása

• A nyomtató bekapcsolása

• Tesztoldal nyomtatása

• A nyomtatószoftver telepítése

Kicsomagolás

Vegye ki a nyomtatót és tartozékait a csomagolásból. Bizonyosodjon meg arról, hogy a nyomtatóhoz mellékelték az alábbi elemeket:

Festékkazetta

CD-ROM

USB

kábel

Megjegyzések:

•

Ha bármelyik tartozék hiányzik vagy sérült, azonnal értesítse a márkakereskedőt.

• A csomagolás tartalma országonként eltérő lehet.

•

A tápkábel külalakja országonként változó lehet.

•

A CD-ROM tartalmazza a nyomtató illesztőprogramot, a Felhasználói kézikönyvet, és az Adobe Acrobat Reader programot.

Hálózati kábel

Gyors telepítési útmutató

NYOMTATÓ ÜZEMBE HELYEZÉSE

2.2

Óvatosan távolítsa el az összes csomagolószalagot a nyomtatóról.

Szalag

Elhelyezés

Válasszon sík, stabil felületet, elegendő hellyel a készülék szellőzéséhez. Biztosítson külön helyet a nyomtatófedél vagy a tálca kinyitásához. A telepítés helyének legyen jó a szellőzése, ne érje közvetlen napfény, és ne legyen kitéve egyéb hőforrásnak, hidegnek vagy nedvességnek. A tisztításhoz szükséges helyet az alábbi ábra mutatja. Ne helyezze a nyomtatót az íróasztal vagy az asztal széléhez közel!

A készüléktől mért távolság

•

Elöl

: 482,6 mm (elegendő hely a bemeneti papírtálca kinyitásához)

•

Hátul

: 100 mm (elegendő hely a szellőzéshez)

•

Jobbra:

•

Balra:

100 mm (elegendő hely a szellőzéshez)

2.3

NYOMTATÓ ÜZEMBE HELYEZÉSE

A festékkazetta behelyezése

Fogja meg az elülső fedelet, és a kinyitáshoz húzza maga felé.

Megjegyzés:

elmozdulhat; például, amikor kinyitja/becsukja a tálcát vagy telepíti/eltávolítja a festékkazettát. Ügyeljen arra, hogy ne mozdítsa el a nyomtatót.

Csomagolja ki a festékkazettát, majd a ragasztószalagnál fogva húzza le a kazettát védő papírborítást.

Mivel a nyomtató nagyon könnyű, használat közben

NYOMTATÓ ÜZEMBE HELYEZÉSE

2.4

Ötször, hatszor forgassa meg a kazettát, hogy a festék egyenletesen szétoszoljon.

A kazetta megfelelő megforgatásával megnövelheti annak élettartamát.

EGJEGYZÉS

mossa ki hideg vízben. A meleg víz a ruhaszálakba mossa a festékport.

Vigyázat:

•

A károsodás elkerülése érdekében, a festékkazettát ne tegye ki fény hatásának pár percnél tovább. Takarja le egy papírlappal, ha néhány percnél hosszabb ideig tartó fénysugárzásnak teszi ki a kazettát.

•

Ne érjen a festékkazetta zöld színű alsó részéhez. A kazettát mindig a fogantyúnál fogja meg, mert így elkerülheti, hogy a zöld színű részhez érjen.

: Ha a festékpor a ruházatra kerül, száraz ronggyal törölje le és

Keresse meg a kazetta vezetőnyílásait a nyomtatóban, mindkét oldalon egyet-egyet.

2.5

NYOMTATÓ ÜZEMBE HELYEZÉSE

Csomagolja ki a festékkazettát és fogja meg. Helyezze be a festékkazettát a nyomtatóba úgy, hogy a helyére kattanjon.

EGJEGYZÉS

legyen óvatos, nehogy megkarcolja a nyomtatót.

Csukja vissza az előlapot. Bizonyosodjon meg arról, hogy a fedél szorosan zár-e. Ha a fedél nincs szorosan bezárva, nyomtatáskor hibák merülhetnek fel.

A festékkazetta behelyezése, illetve eltávolítása közben

Megjegyzés:

hogy a festékkazetta körülbelül 3 000 oldal nyomtatására lesz elegendő (1 000 oldal a nyomtatóhoz adott festékkazetta esetében).

Ha 5%-os lefedettségű szöveget nyomtat, számíthat vele,

NYOMTATÓ ÜZEMBE HELYEZÉSE

2.6

Papír betöltése

A tálcába körülbelül 150 lap tölthető.

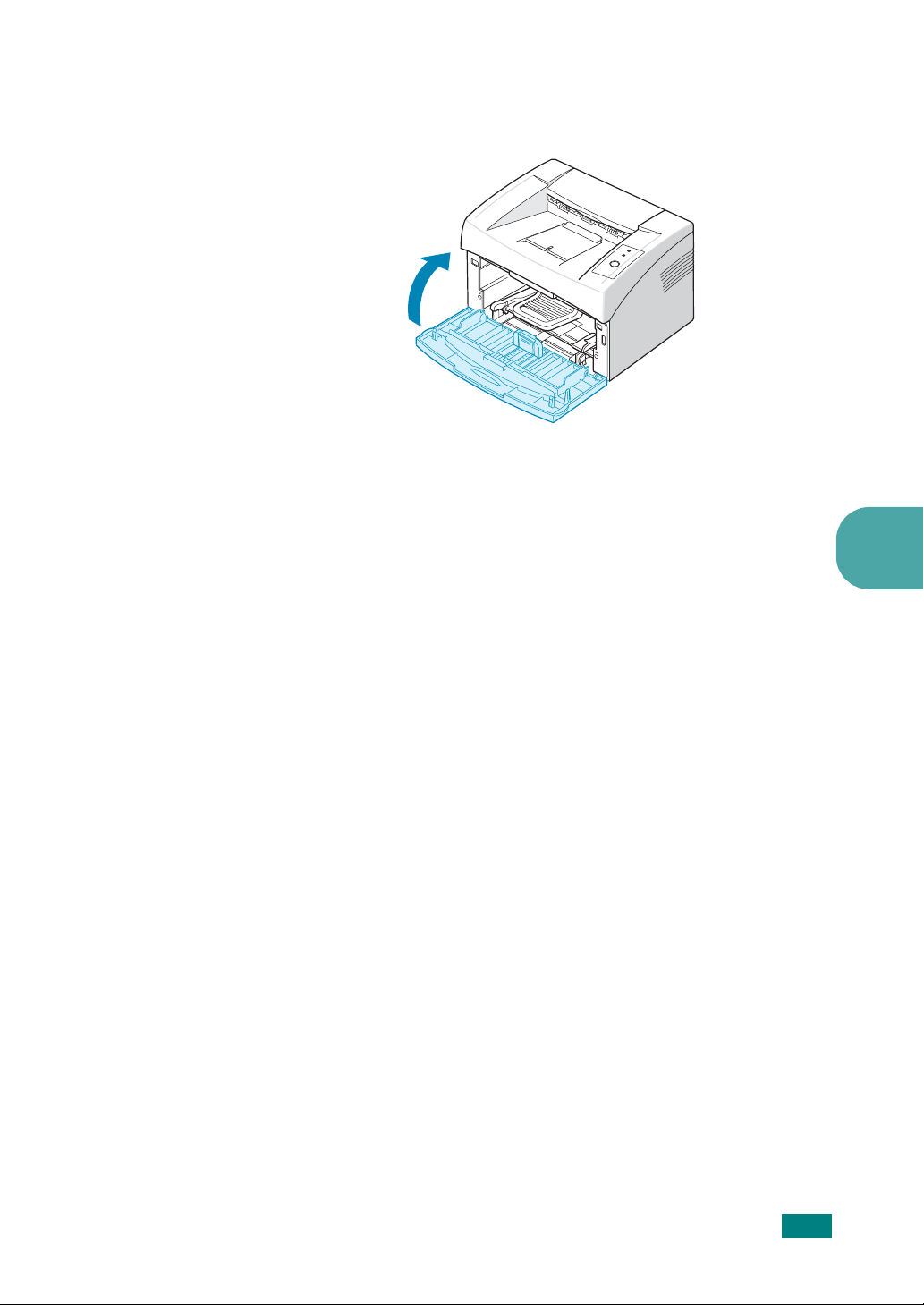

Fogja meg a bemeneti papírtálcát, és húzza maga felé, hogy kinyíljon.

megnagyobbítsa a tálcát.

Fogja meg a hátsó oldalvezetőt, és húzza ki, hogy

Megjegyzés:

elmozdulhat; például, amikor kinyitja/becsukja a tálcát vagy telepíti/eltávolítja a festékkazettát. Ügyeljen arra, hogy ne mozdítsa el a nyomtatót.

Készítsen elő egy csomag papírt a betöltéshez, hajlítgassa őket előre-hátra. Sík felületen egyenesítse ki az éleket.

Mivel a nyomtató nagyon könnyű, használat közben

2.7

NYOMTATÓ ÜZEMBE HELYEZÉSE

Papír betöltése

Ügyeljen arra, hogy a papírnak mind a négy sarka sima legyen a tálcában.

Vigyázzon arra, hogy ne töltsön be túl sok papírt. Túl sok papír behelyezése papírelakadást okozhat.

Ha szükséges, a hátsó papírvezető segítségével állítsa be a papír hosszúságát, és fogja az oldalsó papírvezetőt, és csúsztassa balra a papír felé.

a nyomtatási oldallal felfelé

Megjegyzések:

•

Ne csúsztassa olyan erősen az oldalsó vezetőt, hogy az meghajlítsa a papírt.

•

Ha nem állítja be az oldalsó papírvezetőt, az elakadást okozhat.

NYOMTATÓ ÜZEMBE HELYEZÉSE

2.8

A nyomtatókábel csatlakoztatása

Ha nyomtatni szeretne a számítógépéről, szükséges a nyomtatót csatlakoztatni az Ön számítógépéhez egy USB kábel segítségével.

Megjegyzés:

bevizsgált USB kábelre van szükség.

Bizonyosodjon meg arról, hogy mind a nyomtató, mind a számítógép kikapcsolt állapotban van-e.

Dugja be az USB nyomtatókábelt a nyomtató hátulján található csatlakozóba.

A nyomtató USB kábelen keresztüli csatlakoztatásához

A számítógép USB portjához

2.9

Csatlakoztassa a kábel másik végét a számítógép USB portjához.

Ha segítségre van szüksége, használja a számítógépe Felhasználói kézikönyvét.

NYOMTATÓ ÜZEMBE HELYEZÉSE

A nyomtató bekapcsolása

Csatlakoztassa az elektromos tápvezetéket a nyomtató hátulján levő csatlakozóaljzatba.

A másik végét dugja be egy megfelelően földelt konnektorba, majd kapcsolja be a nyomtatót a hálózati kapcsolóval.

A konnektorba

Vigyázat:

•

Működés közben a nyomtató hátsó részén, a fixáló egység körüli részek felmelegednek. Vigyázzon, nehogy megégesse magát, amikor ehhez a részhez nyúl.

•

Ne szerelje szét a nyomtatót, amíg az be van kapcsolva. Ez áramütést okozhat.

NYOMTATÓ ÜZEMBE HELYEZÉSE

2.10

Tesztoldal nyomtatása

A nyomtató megfelelő működésének ellenőrzése érdekében nyomtasson ki egy tesztoldalt.

Nyomja meg, és tartsa lenyomva kb. 2 másodpercig a gombot a vezérlőpulton, ha egy tesztoldalt szeretne kinyomtatni.

A Tesztoldal megmutatja a nyomtató jelenlegi konfigurációját.

2.11

NYOMTATÓ ÜZEMBE HELYEZÉSE

A nyomtatószoftver telepítése

A készülék beállítása és számítógéphez csatlakoztatása után telepítenie kell a szoftvert a készülékhez adott CD-ROM-ról. Részletes információkét lásd:

A program felhasználói kézikönyve

Nyomtató illesztőprogram

Ez az illesztőprogram teljes mértékben kihasználja a nyomtató lehetőségeit. Részletekért lásd

Rendszerkövetelmények

A készülék a következő operációs rendszereket támogatja:

• Windows esetén fennálló követelményeket tartalmazza.

98/Me/2000/XP

Elem Követelmények

Processzor

Memória

Szabad lemezterület

Internet Explorer

a Windows-hoz.

A program felhasználói kézikönyvét

- Az alábbi táblázat a Windows rendszer

Windows 98/Me/2000/XP

Windows 98/Me/2000

Windows XP

Windows 98/Me/2000 64 MB vagy több

Windows XP 128 MB vagy több

Windows 98/Me/2000 300 MB vagy több

Windows XP 1 GB vagy több

5.0-s vagy újabb verzió

Pentium II 400 MHz vagy gyorsabb processzor

Pentium III 933 MHz vagy gyorsabb processzor

EGJEGYZÉS

a szoftvert.

Nyomtató illesztőprogram

A készülék Linux rendszerrel is használható nyomtatásra és szkennelésre.

• Különböző Linux rendszerek - Lásd a

kézikönyvét

: Windows 2000/XP esetén a rendszergazdának kell telepítenie

a Linux-hoz.

szoftver felhasználói

NYOMTATÓ ÜZEMBE HELYEZÉSE

2.12

2.13

NYOMTATÓ ÜZEMBE HELYEZÉSE

Nyomtatási anyagok használata

Ez a fejezet elmagyarázza, hogy milyen típusú papírt használhat ehhez a nyomtatóhoz, és hogy kell a papírt helyesen behelyezni a tálcába úgy, hogy a lehető legjobb minőségű nyomtatást érjük el.

A fejezet tartalma:

• Papír és egyéb anyagok kiválasztása

• A kimeneti terület ellenőrzése

• Papír betöltése

• Nyomtatás különleges anyagokra

• Nyomtatási feladat törlése

Papír és egyéb anyagok kiválasztása

Különböző nyomtatási anyagok használata lehetséges, mint pl.: sima papír, borítékok, címkék, írásvetítő fólia, stb. Lásd "A papírra vonatkozó előírások", 6.3. oldal. A legjobb nyomtatási eredmény érdekében csak jó minőségű fénymásolópapírt használjon.

A nyomtatandó dokumentumok kiválasztásánál vegye figyelembe az alábbiakat:

• Kívánt eredmény

alkalmazásnak.

•Méret

lapadagoló oldalvezetői közé.

•Tömeg

• Világosság

élettelibb képet adnak.

• A felület simasága

megjelenő nyomat élességét.

Vigyázat:

vonatkozó előírásokban feltüntetett feltételeknek, ez problémákat okozhat, vagy akár javítást is igényelhet. A fentiekből eredő javítások nem tartoznak a jótállási, és egyéb szerviz-megállapodások hatálya alá.

: Használhat bármilyen méretű papírt, amely behelyezhető a

: A nyomtató az alábbi tömegű papírokat támogatja:

•

60~90 g/m2 finom papír a tálcába

•

60~165 g/m2 finom papír a kézi adagolóba

Ha olyan anyagot használ, ami nem felel meg a papírra

: A kiválasztott papír meg kell, hogy feleljen az adott

: Egyes papírok fehérebbek másoknál, és élesebb,

: A papír simasága befolyásolja a papíron

3.2

YOMTATÁSI ANYAGOK HASZNÁLATA

Típus és kapacitás

Papírtípus

Sima papír

Borítékok

Címkék

Írásvetítő fóliák

Kártyák

a. A maximális kapacitás csökkenhet a papír vastagságától függően. b. Egynél több lap behelyezése esetén a lapok begyűrődhetnek. Egyszerre mindig csak

egy lapot tegyen az adagolóba.

Kapacitás

150

Papír és különleges anyagok használatára vonatkozó útmutatások

Papírok, borítékok, vagy egyéb különleges anyagok kiválasztásakor és betöltésekor vegye figyelembe a következőket:

• Nyirkos, hullámos, gyűrött vagy szakadt papír használata papírelakadást és csökkent nyomtatási minőséget eredményezhet.

• A legjobb nyomtatási minőség eléréséhez használjon jó minőségű fénymásolópapírt.

• Ne használjon dombornyomott, perforált, túl sűrű, vagy túl durva mintázatú papírt. Ez papírelakadást okozhat.

• A papírt a felhasználásig tárolja az eredeti csomagolásban. A papírtároló dobozokat ne helyezze a padlóra, tegye őket polcra vagy raklapra. Ne tegyen a papírok tetejére nehéz tárgyakat, függetlenül attól, hogy ki vannak-e már véve a csomagolásból. Tartsa távol a papírt nedvességtől, közvetlen napfénytől, vagy egyéb olyan hatástól, ami következtében az hullámossá, ráncossá válhat.

• A nem használt anyagokat tárolja 15 oC és 30 oC közötti hőmérsékleten. A relatív páratartalomnak 10 % és 70 % közé kell esnie.

• Tárolás közben használjon nedvességzáró csomagolást, mint pl. műanyag doboz vagy zacskó, így elkerülheti a por és nedvesség okozta szennyezést.

• Speciális papírtípusokból egyszerre csak egyet helyezzen a készülékbe.

• Csak olyan anyagot használjon, amelyet kimondottan lézernyomtatókhoz ajánlanak.

• A speciális nyomtatási anyagok, mint pl. írásvetítő fóliák és címkék összeragadását megelőzendő, a nyomtatás után azonnal vegye ki a lapokat.

YOMTATÁSI ANYAGOK HASZNÁLATA

3.3

•

Borítékok esetén:

- Csak tökéletes alakú, élesre hajtogatott borítékokat használjon.

- Ne használjon kapcsos vagy rögzítőzáras borítékokat.

- Ne használjon ablakos, bevonatos bélésű, önzáró szegélyű vagy

egyéb szintetikus anyagot tartalmazó borítékokat.

- Ne használjon sérült vagy rossz minőségű borítékokat.

- Csak olyan borítékokat használjon, amelyeket kimondottan

lézernyomtatókhoz ajánlanak. Mielőtt behelyezné a borítékokat a tálcába, ellenőrizze, hogy nincsenek-e megsérülve vagy összeragadva.

- Ne helyezzen a nyomtatóba pecsételt borítékot.

•

Írásvetítő fóliák esetén:

- Miután kivette a nyomtatóból, helyezze őket sík felületre.

- Ne hagyja a fóliákat hosszú ideig a papírtálcában. A por és a

szennyeződések úgy felgyűlhetnek rajtuk, hogy a nyomtatás foltos lesz.

- Az ujjlenyomatok okozta elmosódások megelőzése érdekében a

fóliákat és a bevonatos papírokat óvatosan kezelje.

- Az elhalványulás megelőzése végett ne tegye ki a nyomtatott

írásvetítő fóliákat hosszan tartó napfénynek.

- Csak lézernyomtatókhoz javasolt írásvetítő fóliákat használjon.

- Bizonyosodjon meg róla, hogy a fóliák élei sértetlenek, azok nem

gyűröttek vagy ráncosak.

•

Címkék esetén:

-Ellenőrizze, hogy a címék anyaga ellenáll-e 0,1 másodpercig a

nyomtató 180

C nyomtatási hőmérsékletének.

- Bizonyosodjon meg arról, hogy a címkék között nincsen szabadon

levő ragasztóanyag. Ha kilátszik a ragasztó, akkor nyomtatás közben leválhat a címkék hátoldala, és ez papírelakadást okozhat. A szabadon levő ragasztó a nyomtató alkatrészeit is károsíthatja.

- Egy címkéket tartalmazó lapot csak egyszer helyezzen be a

nyomtatóba. A ragasztócímkék hátlapja a kialakítása folytán csak egyszer mehet át a nyomtatón.

- Ne használjon olyan címkét, amelynek a hátoldala leválófélben van,

gyűrött, hólyagos vagy más módon sérült.

- Csak lézernyomtatókhoz javasolt címkéket használjon.

3.4

YOMTATÁSI ANYAGOK HASZNÁLATA

•

Kártyák vagy egyedi méretű anyagok esetén:

- A nyomtatóval levelezőlapokat, 89 x 148 mm (index) kártyákat és

egyéb egyedi méretű anyagokat is lehet nyomtatni. A legkisebb nyomtatható méret 76 x 127 mm a legnagyobb pedig 216 x 356 mm

- A papírt mindig a rövidebb élénél fogva helyezze be a Kézi

adagolóba. Ha fekvő helyzetben szeretne nyomtatni, a beállítást a nyomtató szoftverből végezze el. A papír elakadhat, ha hosszanti élénél fogva helyezi be azt.

- Ne nyomtasson olyan anyagokra, amelyek 76 mm-nél kisebb

szélességűek vagy 127 mm-nél rövidebbek.

•

Előnyomott papír esetén:

- A levélfejlécek nyomtatásához hőálló tintát kell használni, ami nem

olvad meg, nem párolog el vagy nem bocsát ki veszélyes anyagokat, amikor a nyomtatóban ki van téve 205 °C hőnek 0,1 másodperc alatt.

- A levélfejlécet olyan nem gyúlékony tintával kell nyomtatni, amely

nincs káros hatással a nyomtató görgőire.

-Az űrlapokat és levélfejléceket lepecsételt vízálló csomagolásban

kell tárolni, hogy ne sérüljön meg raktározás közben.

-Mielőtt előnyomott papírt helyez be a nyomtatóba, ez lehet űrlap

vagy levélfejléc, ellenőrizze, hogy a papíron levő tinta száraz-e. Nyomtatáskor a nedves tinta leázhat az előnyomott papírról.

•

Ne használjon többpéldányos nyomtatópapírt és másolópapírt. Ezen papírok használata közben kémiai anyagok szabadulhatnak fel, amelyek megkárosíthatják a nyomtatóját.

YOMTATÁSI ANYAGOK HASZNÁLATA

3.5

A kimeneti terület ellenőrzése

A nyomtatónak van kimeneti papírtálcája, amely a nyomtatott oldallal lefelé, sorban összegyűjti a papírokat.

Megjegyzések:

•

Ha folyamatosan sok oldalt nyomtat, a felső kimeneti tálca felülete felmelegedhet. Ilyenkor legyen óvatos, ne érjen a felülethez, és különösen a gyermekeket tartsa távol.

•

A felső kimeneti tálcába max. 50 darab papír fér. Távolítsa el a felesleges lapokat, hogy a tálca ne legyen túltömve.

3.6

Papír betöltése

A papír megfelelő betöltése révén elkerülheti a papír elakadását, biztosítva a problémamentes nyomtatást. Ne távolítsa el addig a papírt a tálcából, amíg a nyomtatási feladat be nem fejeződött. Ellenkező esetben a papír elakadhat.

Lásd "Típus és kapacitás", 3.3. oldal - megfelelő papírméret és a tálca kapacitása.

A tálca használata

A tálca 150 darab papírt képes tárolni. Lásd "Típus és kapacitás",

3.3. oldal - megfelelő papírméret és a tálca kapacitása.

Töltsön be egy köteg papírt a tálcába és nyomtasson. Részletekért, hogy hogyan kell behelyezni a papírt a tálcába, lásd a "Papír betöltése",

2.7. oldal.

YOMTATÁSI ANYAGOK HASZNÁLATA

A Kézi adagolás mód használata

Ha kiválasztja a automatikusan betöltheti a papírt a tálcába. A kézi papíradagolás akkor hasznos, ha minden oldal kinyomtatása után ellenőrizni kívánja a nyomtatás minőségét.

Ha elakad a tálcában levő papír, egyszerre csak egy papírt helyezzen be a tálcába.

A nyomtatási anyagot a tálcába.

Kézi adagolás

nyomtatott oldallal felfelé

üzemmódot a

Forrás

kínálatban,

helyezze be a

Állítsa be a papírvezetőt a nyomtatási anyag szerint, anélkül, hogy meghajlítaná a papírt.

Dokumentum nyomtatásához a

Forrás

választania a kell állítania a megfelelő papírméretet és papírtípust. Részletekért lásd

A program felhasználói kézikönyve

Nyomja meg a gombot a nyomtatón az adagolás megkezdéséhez.

EGJEGYZÉS

automatikusan be lesz adagolva a nyomatatóba.

Elkezdődik a nyomtatás.

Ha több oldalt nyomtat, töltse be a következő lapot, miután az első oldal kijött, majd nyomja meg a gombot.

Ezt a műveletet ismételje meg minden egyes nyomtatandó oldalnál.

Ha nem nyomja meg a gombot a szünet után, a papír

menüpontnál a szoftverben, majd ezek után be

Kézi adagolás

opciót kell

YOMTATÁSI ANYAGOK HASZNÁLATA

3.7

Nyomtatás különleges anyagokra

Nyissa ki a bemeneti tálcát.

Helyezze be a nyomtatási anyagot a bemeneti tálcába. Ne keverjen össze több típust. Nézze meg az alábbi útmutatót, ami megmutatja, hogyan kell az egyes nyomtatási anyagokat betölteni.

•

Helyezze be a borítékokat a tálcába a

nyitott résszel lefelé

A bélyeg helye a helyezzük be, amelyen a tesszük.

Vigyázat:

forró lehet. Kérjük, legyen nagyon óvatos.

Ha egymást követően 20 borítékot nyomtat, a fedél felülete

•

A címkéket a

baloldalon van

bélyeg helye van

nyomtatandó oldallal felfelé

, és a borítékot azon végénél fogva

, és a tálca közepére

helyezze be a tálcába.

3.8

Megjegyzés:

ragadjanak, akadályozza meg, hogy a kinyomtatott lapok egymásra halmozódjanak.

YOMTATÁSI ANYAGOK HASZNÁLATA

Annak elkerülése érdekében, hogy a címkék egymáshoz

•

Az írásvetítő fóliákat a a tálcába, és

Megjegyzések:

•

Annak elkerülése érdekében, hogy az írásvetítő fóliák egymáshoz ragadjanak, akadályozza meg, hogy a kinyomtatott lapok egymásra halmozódjanak.

•

Miután kivette őket a nyomtatóból, helyezze az írásvetítő fóliákat sík felületre.

•

Ne használjon olyan írásvetítő fóliát, amelyről leválik a hátsó oldal.

felül lesz a ragasztó csík

nyomtatandó oldallal felfelé

helyezzük be

•

A kártyákat a tálcába, a rövidebb oldalánál fogva, és a tálca közepére tesszük.

•

A levélfejléceket a

a felső sarokkal a nyomtató felé

nyomtatandó oldallal felfelé

nyomtatott oldallal felfelé

helyezzük be a

helyezzük a tálcába,

YOMTATÁSI ANYAGOK HASZNÁLATA

3.9

Állítsa be az oldalvezetőt az anyag széle szerint.

A dokumentum speciális anyagra történő nyomtatásához a

adagolás

szoftverben, majd ezek után be kell állítania a megfelelő papírméretet és papírtípust. Részletekért lásd

felhasználói kézikönyve

Nyomja meg a gombot, hogy megkezdődjön az adagolás.

opciót kell választania a

Forrás

menüpontnál a

A program

Nyomtatási feladat törlése

Nyomtatási feladatot két módon lehet törölni

A nyomtatás félbeszakítása a Vezérlőpultról

Nyomja meg a gombot a vezérlőpulton.

Kézi

3.10

A nyomtató még befejezi az éppen nyomtatás alatt lévő lapot, de a nyomtatási feladat hátralévő részét törli. A a nyomtató aktuális nyomtatási feladatát törli. Ha több nyomtatási feladat van a nyomtató memóriájában, a nyomni.

YOMTATÁSI ANYAGOK HASZNÁLATA

gomb lenyomása csak

gombot minden feladatnál le kell

A nyomtatás félbeszakítása a Nyomtató mappájából

A windows-ban az billentyűt.

Válassza ki a megnyitásához, és kattintson kétszer az

Dokumentum

(Windows 98/Me) vagy a

Indítás

Nyomtatók

menüben válassza ki a

gombot a Nyomtatók ablak

Törlés

(Windows 2000/XP) opciót.

Beállítások

Ön nyomtatója

Nyomtatás törlése

ikonra.

A Kézi adagolás üzemmódban, nem törölheti a nyomtatási feladatot a

gomb megnyomásával.

A nyomtatás törlése a Kézi adagolás üzemmódban:

Kapcsolja ki a nyomtatót.

Kattintson kétszer az ikonra, az ablak jobb alsó sarkában.

Kattintson kétszer erre az ikonra, és megnézheti a nyomtatási feladatok sort.

Válassza ki azt a feladatot, amelyet törölni szeretne.

Windows 98/Me esetében, válassza ki a

Dokumentum

a Windows 2000/XP esetében, válassza ki a

Dokumentum

menüben.

Nyomtatás törlése

Törlés

opciót a

opciót

Ha a feladatok már törölve vannak a listáról, kapcsolja be a nyomdát.

YOMTATÁSI ANYAGOK HASZNÁLATA

3.11

A nyomtató karbantartása

Ez a fejezet ötleteket kínál a festékkazetta és a nyomtató karbantartásához.

A fejezet tartalma:

• A festékkazetta karbantartása

• A festéktakarékos üzemmód használata

• A nyomtató tisztítása

• Tartozékok és pótalkatrészek

A festékkazetta karbantartása

A festékkazetta tárolása

A festékkazetta maximális kihasználása érdekében tartsa be az alábbi irányelveket.

•

Ne távolítsa el a festékkazettát a csomagolásból, amíg nem készült fel annak felhasználására.

•

Ne töltse újra a festékkazettát.

vonatkozik az utántöltött festékkazetta által okozott károkra.

•

A festékkazettákat a nyomtatóval megegyező környezeti feltételek között tárolja.

•

A festékkazetta károsodásának elkerülése érdekében, ne tegye ki azt fény hatásának pár percnél tovább.

A festékkazetta várható élettartama

A nyomtató garanciája nem

A festékkazetta élettartama a nyomtatási feladatokhoz szükséges festék mennyiségétől függ. Ha 5%-os lefedettségű szöveget nyomtat, az új festékkazetta átlagosan 3 000 oldalig tart. (Az eredeti festéktartó, amelyet a nyomtatóval együtt kapott, átlagban 1 000 oldal kinyomtatására elegendő).

Takarékosság a festékkel

Ha festéket akar megtakarítani, nyomja meg a gombot a nyomtató vezérlőpultján. Kigyullad a LED. A festéktakarékos üzemmódot beállíthatja a nyomtatási tulajdonságok segítségével is. Részletekért lásd

A program felhasználói kézikönyve

NYOMTATÓ KARBANTARTÁSA

4.2

A festék eloszlatása a kazettában

Amikor a festékszint alacsony, halványabb vagy világosabb területek lehetnek a nyomtatott oldalon. A nyomtatási minőséget ideiglenesen javíthatja, ha a festékport egyenletesen oszlatja el a kazettában. Az alábbi eljárások lehetővé teszik, hogy befejezhesse az aktuális nyomtatási feladatot a festékkazetta cseréje előtt.

Nyissa ki az elülső ajtót.

Húzza ki a festékkazettát, és távolítsa el a nyomtatóból.

4.3

Vigyázat:

•

Ne nyúljon túl mélyre a nyomtatóba. A fixáló egység felülete forró lehet.

•

A festékkazetta károsodásának elkerülése érdekében, ne tegye ki azt fény hatásának pár percnél tovább.

•

Ne érjen a festékkazetta zöld színű alsó részéhez. A kazettát mindig a fogantyúnál fogja meg, mert így elkerülheti, hogy a zöld színű részhez érjen.

NYOMTATÓ KARBANTARTÁSA

Óvatosan rázza meg ötször-hatszor a festékkazettát a festék eloszlatása érdekében.

Megjegyzés:

mossa ki hideg vízben. A meleg víz a ruhaszálakba mossa a festékport.

Tegye vissza a festékkazettát a nyomtatóba. Győződjön meg arról, hogy a festékkazetta bekattant a helyére.

Csukja vissza az előlapot. Bizonyosodjon meg arról, hogy a fedél szorosan zár-e. Ha nincs szorosan bezárva, nyomtatáskor hibák merülhetnek fel

Ha a festékpor a ruházatra kerül, száraz ronggyal törölje le és

NYOMTATÓ KARBANTARTÁSA

4.4

A festékkazetta cseréje

Ha a festék utántöltése után is halvány lesz a nyomtatás (lásd 4.3. oldal), cserélje ki a festékkazettát.

Vegye ki a régi festékkazettát és helyezzen be egy újat. Lásd "A festékkazetta behelyezése", 2.4. oldal.

A festéktakarékos üzemmód használata

A festéktakarékos üzemmód lehetővé teszi, hogy a nyomtató kevesebb festéket fog használni egy oldalra.

Kétféleképpen engedélyezhető a festéktakarékos üzemmód:

A vezérlőpultról

Nyomja meg a gombot a vezérlőpulton. A nyomtató ekkor készenléti üzemmódban van (az zöld LED világít).

4.5

•

Ha a LED világít, az üzemmód aktív, és a nyomtató kevesebb festéket használ a nyomtatáshoz.

•

Ha a LED nem világít, az üzemmód ki van kapcsolva, és a nyomtató normál üzemmódban nyomtat.

A nyomtatási tulajdonságokból

A festéktakarékos üzemmódot beállíthatja a nyomtatási tulajdonságok

Grafikus felhasználói kézikönyve

NYOMTATÓ KARBANTARTÁSA

billentyűjének segítségével is. Részletekért lásd

A program

A nyomtató tisztítása

A nyomtatási minőség biztosítása érdekében járjon el az alábbiak szerint, ha kicseréli a festékkazettát, vagy a probléma merül fel a nyomtatási minőséggel kapcsolatban.

Megjegyzés:

festékhengerhez (a festékkazetta alatt található). Az ujjain levő zsír minőségi problémákat okozhat a nyomtatás során.

Vigyázat:

vagy egyéb erős anyagot tartalmazó mosószer elszínezheti a nyomtató burkolatát.

A nyomtató tisztítása közben legyen óvatos; ne érjen hozzá a

A nyomtatóház tisztítása során használt, sok alkoholt, oldószert

A külső felület tisztítása

A nyomtató külső felületét lágy, tiszta és nem szöszös törlőruhával tisztítsa. A törlőruhát vízzel enyhén benedvesítheti, de vigyázzon, hogy a víz ne cseppenjen a nyomtatóra vagy annak belsejébe.

A készülék belsejének tisztítása

A nyomtatási folyamat során papír-, festékpor-, és porrészecskék rakódhatnak le a nyomtató belsejében. Ez a lerakodás gondot okozhat a nyomtatás minőségét illetően, pl. festék- vagy egyéb folt. A nyomtató belsejének kitisztítása megszünteti vagy csökkenti ezeket a problémákat.

A nyomtató belsejének tisztítása

Kapcsolja ki a nyomtatót, húzza ki a hálózati kábelt, majd várjon amíg a nyomtató lehűl.

Nyissa ki az elülső ajtót.

NYOMTATÓ KARBANTARTÁSA

4.6

Húzza ki a festékkazettát és távolítsa el a nyomtatóból.

Száraz, nem szöszös törlőruha segítségével törölje le a port vagy a kiöntött festéket a festéktartó területén és a festéktartó belsejéből.

4.7

Megjegyzés:

tegye ki azt fény hatásának pár percnél tovább. Takarja le egy darab papírral, ha szükséges. Ne nyúljon a fekete továbbító hengerhez a nyomtató belsejében.

Helyezze a hosszú üvegcsíkot (LSU) a kazettaegység tetejébe, majd óvatosan törölje le az üveget. Ekkor láthatja, hogy a fehér anyag fekete lett-e a szennyeződéstől.

NYOMTATÓ KARBANTARTÁSA

A festékkazetta károsodásának elkerülése érdekében, ne

Helyezze vissza a festékkazettát, és csukja le a fedelet. Bizonyosodjon meg arról, hogy a fedél szorosan zár-e. Ha nincs szorosan bezárva, nyomtatáskor hibák merülhetnek fel.

Dugja vissza a hálózati kábelt, és kapcsolja be a nyomtatót.

NYOMTATÓ KARBANTARTÁSA

4.8

Tartozékok és pótalkatrészek

A megfelelő teljesítmény fenntartása, a nyomtatási problémák, és az elhasznált alkatrészek következtében előforduló papírtovábbítási problémák elkerülése érdekében, időről-időre ki kell cserélni a hengert és a fixáló egységet.

Bizonyos számú oldal kinyomtatása után az alábbi alkatrészeket kell kicserélni. Lásd a táblázatot.

Alkatrész Élettartam (átlagos)

Fényhenger Kb. 50 000 oldal

Papírfelvevő görgő Kb. 50 000 oldal

Levilágító egység Kb. 50 000 oldal

Ha tartozékokat és pótalkatrészeket szeretne vásárolni, lépjen kapcsolatba egy terméket megvásárolta. Azt tanácsoljuk, hogy ezeket az alkatrészeket szakképzett szerviz-szakember szerelje be.

Xerox

márkakereskedővel, vagy azzal a hellyel, ahol a

4.9

NYOMTATÓ KARBANTARTÁSA

Problémamegoldás

A fejezet hasznos információkat tartalmaz azzal kapcsolatban, hogy mit tegyen, ha a nyomtató használata közben hibát észlel.

A fejezet tartalma:

• Hibakeresési ellenőrző lista

• Általános nyomtatási problémák megoldása

• Papírelakadás megszüntetése

• A nyomtatási minőséggel kapcsolatos problémák megoldása

• Hibaelhárítás - hibaüzenetek

• Gyakori Windows problémák

• Gyakori Linux problémák

Hibakeresési ellenőrző lista

Ha a nyomtató nem működik megfelelően, tanulmányozza az alábbi ellenőrző listát. Ha a nyomtató nem teljesít egy lépést, kövesse a vonatkozó hibakeresési javaslatokat.

Ellenőrzés Megoldás

Ellenőrizze a hálózati kábelt, és hogy a tápkapcsoló be van-e kapcsolva.

Ellenőrizze, hogy az LED be van kapcsolva.

Nyomja meg, és tartsa lenyomva a gombot,

ha egy tesztoldalt akar kinyomtatni.

Ellenőrizze a tesztoldal nyomtatási minőségét.

Nyomtasson ki egy kisméretű dokumentumot egy programból, ellenőrizve, hogy a számítógép és a nyomtató össze vannak-e kapcsolva, és hogy megfelelő-e a kommunikáció.

Ellenőrizze, hogy van-e áram úgy, hogy beszúrja egy másik konnektorba.

A Készenléti üzemmódban az LED zölden világít. Ha

az LED pirosan vagy zölden villog, nézze meg a "Hibaelhárítás - hibaüzenetek", 5.17. oldal.

•

Ha nem nyomtatja ki a tesztoldalt, ellenőrizze, hogy van-e a papír a bemeneti tálcában.

•

Ha a papír elakadt, lásd "Papírelakadás megszüntetése",

5.6. oldal.

Ha probléma van a nyomtatási minőséggel, lásd "A nyomtatási minőséggel kapcsolatos problémák megoldása", 5.11. oldal.

•

Ha az oldal nyomtatása nem sikerül, ellenőrizze a nyomtató és a számítógép közötti kábelkapcsolatot.

•

Ellenőrizze a nyomtatási sort vagy a nyomtatási sor beállítást, hogy a nyomtatás nem lett-e félbeszakítva.

•

Ellenőrizze a szoftver használatát, hogy megbizonyosodjon róla, hogy helyes illesztőprogramot és kommunikációs portot használ. Ha az oldal nyomtatása menet közben megszakad, lásd "Általános nyomtatási problémák megoldása", 5.3. oldal.

Ha az ellenőrző lista áttekintésével nem orvosolta volna a nyomtatási problémát, tanulmányozza a következő hibakeresési fejezeteket.

5.2

ROBLÉMAMEGOLDÁS

•

"Általános nyomtatási problémák megoldása", 5.3. oldal.

•

"Hibaelhárítás - hibaüzenetek", 5.17. oldal.

•

"Gyakori Windows problémák", 5.18. oldal.

•

"Gyakori Linux problémák", 5.19. oldal.

Általános nyomtatási problémák megoldása

A nyomtató problémáival kapcsolatban tanulmányozza a javasolt megoldások táblázatát.

Probléma Lehetséges ok Megoldás

A nyomtató nem nyomtat.

A nyomtató nem kap áramot.

A nyomtató nincs alapértelmezett nyomtatóként kiválasztva.

Ellenőrizze a készüléken az alábbiakat:

• Be van-e csukva az első ajtó.

• Van-e papírelakadás.

• Van-e papír betöltve.

• Nincs behelyezve a festékkazetta.

• A telepített festékkazetta nem alkalmatlan festékkazetta-e.

A nyomtató lehet Kézi adagolás üzemmódra kapcsolva.

Ellenőrizze, hogy a tápkábel be van-e dugva. Ellenőrizze, hogy a tápkapcsoló be van-e kapcsolva, és hogy van-e áram.

Jelölje meg nyomtató mappájában, mint alapértelmezett nyomtatót.

A probléma meghatározása után hárítsa el a hibát.

• Csukja be az ajtót.

• Szüntesse meg a papírelakadást. Lásd "Papírelakadás megszüntetése", 5.6. oldal.

• Helyezzen be papírt. Lásd "Papír betöltése",

2.7. oldal.

• Helyezze be a festékkazettát. Lásd "A festékkazetta behelyezése", 2.4. oldal.

Ha nyomtatási rendszerhiba lép fel, vegye fel a kapcsolatot a szervizzel.

Tegyen papírt a többfunkciós tálcába és nyomja meg a gombot a nyomtató

kezelőpultján, és kezdje el a nyomtatást.

az Ön nyomtatóját

a Windows

A nyomtatót és a számítógépet összekötő kábel nincs megfelelően csatlakoztatva.

A nyomtatót és a számítógépet összekötő kábel hibás.

Rossz a portbeállítás. Ellenőrizze a Windows nyomtatási beállításait,

A nyomtató beállításai nem megfelelőek.

Húzza ki a nyomtatókábelt, majd dugja be újra a csatlakozóba.

Ha van rá mód, dugja a kábelt egy jól működő számítógépbe, és próbáljon nyomtatni vele. Próbáljon meg egy másik nyomtatókábelt használni.

hogy meggyőződjön róla, hogy a nyomtatási feladat a helyes porthoz lesz küldve. Ha a számítógépen egynél több nyomtatóport van, bizonyosodjon meg róla, hogy a nyomtató a megfelelőhöz csatlakozik-e.

Ellenőrizze, hogy a nyomtatótulajdonságok jól lettek-e beállítva.

ROBLÉMAMEGOLDÁS

5.3

Probléma Lehetséges ok Megoldás

A nyomtató nem nyomtat (folytatás).

A nyomtató nem veszi fel a papírt.

A nyomtatási feladat végrehajtása nagyon lassú.

Előfordulhat, hogy a nyomtató illesztőprogram nincs jól telepítve.

A nyomtató nem működik megfelelően.

Telepítse újra a nyomtató illesztőprogramot; lásd

A program felhasználói kézikönyve

Próbáljon meg egy tesztoldalt kinyomtatni.

Ellenőrizze a LED-eket a vezérlőpulton, hogy megállapíthassa, nem állt-e be rendszerhiba a nyomtatónál.

Rosszul lett betöltve a papír.

Túl sok papír van a

Vegye ki a papírt a tálcából, és helyezze vissza megfelelően.

Vegye ki az adagolóból a felesleges papírt.

tálcában.

A papír túl vastag. Kizárólag olyan papírt használjon, amely

megfelel a nyomtató követelményeinek.

Lehet, hogy bonyolult a feladat.

Próbáljon meg kevésbé bonyolult oldalt kinyomtatni, vagy csökkentse a beállított nyomtatási minőséget.

A maximális nyomtatási sebesség 16(A4) vagy 17(Letter) oldal percenként.

Ha Windows 98/Me-t használ, lehet, hogy a nyomtatási sor beállítás helytelenül van beállítva.

Inditás menüből válassza ki a

és

Nyomtatók

kattintással kattintson az ikonjára, válassza ki a kattintson a a

Nyomtatási sor beállítása gombot.

opciókat. Jobb oldali

Ön

Tulajdonságok

Részletek

gombra, és válassza ki

Beállítások

nyomtatójának

Válassza ki a kívánt nyomtatási sor beállítást.

-at, és

Az oldal fele üresen marad.

5.4

ROBLÉMAMEGOLDÁS

Az oldalak elrendezése túl bonyolult.

Lehet, hogy rossz az oldal tájolása.

A tényleges papírméret és a papírméret beállítások eltérnek.

Egyszerűsítsen a lap elrendezésén, és távolítsa el az esetlegesen szükségtelen grafikát a dokumentumból.

Módosítsa az oldaltájolást az alkalmazásban.

Győződjön meg róla, hogy a nyomtatási beállítások megfelelnek a tálcába helyezett papírnak.

Probléma Lehetséges ok Megoldás

A papír folyton elakad.

A nyomtató nyomtat, de a szöveg nem megfelelő, rontott vagy hiányos.

Túl sok papír van a tálcában.

Nem megfelelő típusú papírt használ.

Lehet, hogy hulladék maradt a készülékben.

A nyomtatókábel laza vagy sérült.

Rossz nyomtató illesztőprogramot jelölt ki.

Hibás a használt program.

Vegye ki az adagolóból a felesleges papírt. Ha különleges anyagokra nyomtat, használja a kézi adagolás üzemmódot.

Kizárólag olyan papírt használjon, amely megfelel a nyomtató követelményeinek.

Nyissa ki az elülső fedőlapot, és távolítsa el a törmeléket.

Húzza ki a nyomtatókábelt, majd dugja be újra a csatlakozóba. Próbáljon meg egy olyan nyomtatási feladatot újra kinyomtatni, ami egyszer már sikerült. Ha lehetséges, csatlakoztassa a kábelt és a nyomtatót egy másik számítógéphez, és próbáljon ki egy olyan nyomtatási feladatot, amiről biztosan tudja, hogy működik. Végül, próbáljon ki egy új nyomtatókábelt.

Ellenőrizze a program nyomtató-kiválasztási menüjét, hogy a megfelelő nyomtatót választotta-e ki.

Próbáljon meg egy másik programból nyomtatni.

A nyomtatott oldalak üresek.

FIGYELEM:

Ha bármilyen probléma merül fel nyomtatás közben, miután a nyomtató kb. 50 000 oldalt kinyomtatott, lépjen kapcsolatba az ügyfélszolgálattal, hogy kicseréljék a fényhengert.

A festékkazetta sérült, vagy kifogyott a festék.

Lehet, hogy a fájlban vannak üres oldalak.

Egyes alkatrészek, mint pl. a vezérlő, vagy az alaplap meghibásodtak.

Ha szükséges, oszlassa el a festéket a festékkazettában. Lásd 4.3. oldal.

Cserélje ki a festékkazettát, ha szükséges.

Ellenőrizze a fájlt, hogy nem tartalmaz-e üres oldalakat.

Lépjen kapcsolatba a márkaszervizzel.

ROBLÉMAMEGOLDÁS

5.5

Papírelakadás megszüntetése

Esetenként a papír elakadhat nyomtatás közben. Ennek oka lehet:

•

A tálcában túl sok papír van.

•

Nyomtatás közben kinyitotta az elülső fedelet.

•

Olyan papírt használ, amely nem felel meg a nyomtató papírkövetelményeinek. Lásd "A papírra vonatkozó előírások",

6.3. oldal.

•

Olyan papírt használ, amely meghaladja a támogatott mérethatárokat. Lásd "A papírra vonatkozó előírások", 6.3. oldal.

Ha papírelakadás történik, a kezelőpulton az LED pirosan világít. Keresse meg, és távolítsa el az elakadt papírt. Ha nem látható a papír, nézzen be a nyomtató belsejébe.

5.6

ROBLÉMAMEGOLDÁS

A papírkimeneti részen

Megjegyzés:

festék elmaszatolódik a lapon. Ha festék kerül a ruhájára, mossa ki a ruhát hideg vízben, mivel a meleg víz által a festék mélyebbre hatolna a ruha szálaiba.

Ha a papír a nyomtatóból való kimenetkor akad el, és a papír nagy része látható, egyszerűen csak húzza ki a papírt.

Ha a papír kihúzása közben ellenállást tapasztal, és a papír nem mozdul azonnal, ne húzza tovább. Folytassa a következő lépéssel.

Nyissa fel a felső és a belső fedelet.

Ezen a területen a papírelakadás azt eredményezheti, hogy a

Megjegyzés:

• Az elakadt papír eltávolítása közben legyen óvatos, és ne érjen hozzá a hőhengerhez (a belső fedél alatt található). Az egység forró és égési sérüléseket okozhat!

• Maga a felső és a belső fedél is forró lehet a hőhengernek köszönhetően. Várja meg, míg a nyomtató kihűl, mielőtt felnyitná a fedeleket.

ROBLÉMAMEGOLDÁS

5.7

Szabadítsa ki a papírt, ha az beakadt a hőhengerekbe. Utána óvatosan húzza ki a papírt.

Csukja be a belső és a felső fedelet. A nyomtatás automatikusan folytatódik.

5.8

ROBLÉMAMEGOLDÁS

Megjegyzés:

ismét ki kell nyomtatni.

A nyomtató nem nyomtatja újra a rontott oldalakat. Ezeket

A papíradagolási területen

Távolítsa el a tárcából a rosszul behelyezett papírt a látható végénél fogva. Győződjön meg róla, hogy a papír helyesen van betöltve a tárcába.

A rontott oldalak után a dokumentum nyomtatásának folytatásához nyissa ki, majd ismét csukja be a nyomtató előlapi ajtaját.

A festékkazetta környékén

Nyissa ki az elülső ajtót.

ROBLÉMAMEGOLDÁS

5.9

Húzza ki a festékkazettát, és távolítsa el a nyomtatóból.

Óvatosan húzza maga felé a papírt.

5.10

ROBLÉMAMEGOLDÁS

Ellenőrizze, hogy nincs-e másik papír a nyomtatóban.

Helyezze vissza a festékkazettát, majd csukja be az előlapi ajtót. A nyomtató folytatja a nyomtatást.

Tippek a papírelakadás elkerülésére

A megfelelő papírtípus kiválasztásával a papírelakadás legtöbbször elkerülhető. Ha papírelakadás lép fel, lásd "Papírelakadás megszüntetése", 5.6. oldal.

•

Kövesse az alábbi eljárásokat: "Papír betöltése", 2.7. oldal. Bizonyosodjon meg róla, hogy az állítható papírvezetők megfelelő pozícióban vannak-e.

•

Ne terhelje túl a tálcát.

•

Nyomtatás közben ne vegyen ki papírt a tálcából.

•

Betöltés előtt hajlítsa meg és egyenesítse ki a papírt.

•

Ne használjon gyűrött, nedves vagy kifejezetten dombornyomatos papírt.

•

Ne tegyen különféle típusú papírokat a bemeneti tálcába.

•

Csak ajánlott nyomtatási eszközöket használjon. Lásd "A papírra vonatkozó előírások", 6.3. oldal.

•

Ellenőrizze, hogy az ajánlott nyomtatási oldallal felfelé legyen a papír betöltésénél a bemeneti tálcába.

A nyomtatási minőséggel kapcsolatos problémák megoldása

A nyomtatási minőség ellenőrző listája

A nyomtatás minőségével kapcsolatos problémákat az alábbi ellenőrző lista segítségével lehet megoldani.

•

Oszlassa el a festéket a festékkazettában (lásd 4.3. oldal).

•

Tisztítsa meg a nyomtató belsejét (4.6. oldal).

•

Állítsa be a nyomtatási felbontást a nyomtatási tulajdonságokban (lásd

A program felhasználói kézikönyve

•

Ellenőrizze, hogy a festéktakarékos üzemmód ki van kapcsolva (lásd

program felhasználói kézikönyve

•

Szüntesse meg az általános nyomtatási problémákat (lásd 5.3. oldal).

•

Helyezzen be egy új festékkazettát, és ellenőrizze a nyomtatási minőséget (lásd 2.4. oldal).

és 4.5. oldal).

ROBLÉMAMEGOLDÁS

5.11

A nyomtatási minőséggel kapcsolatos problémák megoldása

Probléma Megoldás

Világos, halvány

nyomtatás

Festékpöttyök •

Ha függőleges fehér sáv vagy halvány terület jelenik meg a lapon:

•

Kevés a festék a nyomtatóban. Talán átmenetileg meg lehet hosszabbítani a festékkazetta élettartamát. Lásd "A festék eloszlatása a kazettában", 4.3. oldal. Ha a nyomtatási minőség nem javul, cserélje ki a festékkazettát egy újra.

•

A papír nem felel meg a papírra vonatkozó követelményeknek (például a papír túl nedves, vagy túl durva felületű). Lásd "A papírra vonatkozó előírások", 6.3. oldal.

•

Ha az egész lap üres, nagyon alacsonyra van állítva a nyomtatási felbontás, vagy be van kapcsolva a festéktakarékos üzemmód. Állítsa be a nyomtatási felbontást és a festéktakarékos üzemmódot a nyomtatási tulajdonságokban.

program felhasználói kézikönyve

•

Ha egyszerre jelennek meg halványabb foltok vagy festékfoltok, ez esetben lehet, hogy a festékkazettát meg kell tisztítani. Lásd "A készülék belsejének tisztítása", 4.6. oldal.

•

Előfordulhat, hogy a készülék belsejében az LSU felülete koszos. Tisztítsa

meg a lézerletapogató egységet (lásd: "A készülék belsejének tisztítása",

4.6. oldal)..

Lehet, hogy a papír nem felel meg az előírásoknak (például a papír túl nedves vagy túl durva). Lásd "A papírra vonatkozó előírások", 6.3. oldal.

•

A továbbviteli henger piszkos lehet. Lásd "A készülék belsejének tisztítása", 4.6. oldal.

•

Lehet, hogy a papírvezetést ki kell tisztítani. Lásd "A készülék belsejének tisztítása", 4.6. oldal.

Lépjen kapcsolatba a márkaszervizzel.

Részletekért lásd

5.12

Kihagyások

ROBLÉMAMEGOLDÁS

Ha világosabb területek (általában kör alakúak) fordulnak elő véletlenszerűen az oldalon:

•

Az adott darab papírlap hibás. Próbálja meg újranyomtatni a nyomtatási feladatot.

•

A papír nedvességtartalma egyenlőtlen, vagy a papíron nedvességfoltok vannak. Próbáljon meg más gyártmányú papírt használni. Lásd "A papírra vonatkozó előírások", 6.3. oldal.

•

A papír felülete nem megfelelő. A gyártási folyamat hibái azt eredményezhetik, hogy helyenként nem tapad a festék a papírra. Próbáljon meg más fajtájú vagy gyártmányú papírt használni.

•

Az adott festékkazetta hibás. Lásd a "Függőleges ismétlődő hibák" részt a következő oldalon.

•

Ha ezek a lépések nem oldják meg a problémákat, forduljon a márkaszervizhez.

Probléma Megoldás

Függőleges vonalak

Szürke háttér

Elkenődött festék •

Ha függőleges fekete sávok láthatók az oldalon:

•

A festékkazettában elhelyezkedő dob valószínűleg megkarcolódott. Helyezzen be egy új festékkazettát.

Ha függőleges fehér sávok jelennek meg a lapon:

•

Előfordulhat, hogy a készülék belsejében az LSU felülete koszos. Tisztítsa

meg a lézerletapogató egységet (lásd: "A készülék belsejének tisztítása",

4.6. oldal)..

Ha a háttér árnyékolása nem megfelelő, az alábbi eljárásokkal lehet a problémát megszüntetni.

•

Válasszon könnyebb súlyú papírt. Lásd "A papírra vonatkozó előírások", 6.3. oldal.

•

Ellenőrizze a nyomtatási területet; nagyon száraz (alacsony relatív páratartalom) vagy magas relatív páratartalom (több, mint 80% RP) - ezek a feltételek növelhetik a háttér árnyékolását.

•

Vegye ki a régi festékkazettát és helyezzen be egy újat. Lásd "A festékkazetta behelyezése", 2.4. oldal.

Tisztítsa meg a nyomtató belsejét. Lásd "A készülék belsejének tisztítása", 4.6. oldal.

•

Ellenőrizze a papír típusát és minőségét. Lásd "A papírra vonatkozó előírások", 6.3. oldal.

•

Távolítsa el a festékkazettát, és helyezzen be egy másikat. Lásd "A festékkazetta behelyezése", 2.4. oldal.

Lépjen kapcsolatba a márkaszervizzel.

Függőleges ismétlődő

hibák

Ha ismétlődő foltok jelennek meg egymástól egyenlő távolságban az oldalon:

•

Lehet, hogy hibás a festékkazetta. Tisztítsa meg a nyomtató

belsejét. többször nyomtasson ki tisztítóoldalt, hogy kitakarítsa a festékkazettát (lásd "A készülék belsejének tisztítása", 4.6. oldal). Ha a probléma a nyomtató belsejének megtisztítását követően is fennáll, helyezzen be egy új festékkazettát. Lásd "A festékkazetta behelyezése", 2.4. oldal.

•

A nyomtató egyes részein festéklerakódás van. Ha a hiba az oldal hátsó részén van, a probléma néhány további nyomtatás után megszűnik.

•

Megsérült a fixáló egység. Lépjen kapcsolatba a márkaszervizzel.

ROBLÉMAMEGOLDÁS

5.13

Probléma Megoldás

Foltos háttér

Torz karakterek •

Ferde oldalak •

A foltos háttér hibát a lapra szóródott festékpor okozza.

•

Lehet, hogy a papír túl nyirkos. Próbáljon meg egy másik csomag papírt használni. Ne nyissa fel a papírcsomagokat addig, amíg nem feltétlenül szükséges, mert túl sok nedvességet szívhatnak magukba.

•

Ha foltos háttér jelenik meg a borítékon, változtassa meg a nyomtatási beállítást, hogy ne nyomtasson olyan papírillesztésekre, amelyek a másik oldalon részben fedik egymást. A papírillesztésekre való nyomtatás problémákat okozhat.

•

Ha foltos a háttér a nyomtatott lap egész területén, állítsa be a nyomtatási felbontást a program alkalmazáson keresztül a nyomtatási tulajdonságokban.

Ha a karakterek el vannak torzulva és nem élesek, a papírfelület valószínűleg túl sima. Próbáljon meg más papírt használni. Lásd "A papírra vonatkozó előírások", 6.3. oldal.

Ellenőrizze a papír típusát és minőségét. Lásd "A papírra vonatkozó előírások", 6.3. oldal.

•

Ellenőrizze, hogy a papír vagy egyéb anyag helyesen van-e betöltve, és a vezetők nem túl szorosak vagy túl lazák a papír méreteihez viszonyítva.

Meghajlás vagy

hullámosodás

5.14

ROBLÉMAMEGOLDÁS

•

Ellenőrizze a papír típusát és minőségét. Mind a magas hőmérséklet, mind a nagy páratartalom hullámossá teheti a papírt. Lásd "A papírra vonatkozó előírások", 6.3. oldal.

•

Fordítsa meg a papíradagolóban lévő papírköteget. Próbálja meg elforgatni a papírt 180°-kal az adagolóban.

Probléma Megoldás

Ráncok és

gyűrődések

Szennyeződés a

nyomtatott lapok

hátulján

Fekete oldalak •

•

Ellenőrizze, hogy megfelelően van-e a papír betöltve.

•

Ellenőrizze a papír típusát és minőségét. Lásd "A papírra vonatkozó előírások", 6.3. oldal.

•

Fordítsa meg a papíradagolóban lévő papírköteget. Próbálja meg elforgatni a papírt az adagolóban 180°-kal.

•

A továbbviteli henger piszkos lehet. Lásd "A készülék belsejének tisztítása", 4.6. oldal.

•

Ellenőrizze, hogy nem folyik-e festék a festékkazettából. Tisztítsa meg a nyomtató belsejét.

Lehet, hogy a festékkazetta nincs jól behelyezve. Vegye ki, majd helyezze vissza a kazettát.

•

Az adott festékkazetta hibás lehet, és ki kell cserélni. Helyezzen be egy új festékkazettát.

•

A nyomtatót meg kell javítani. Lépjen kapcsolatba a márkaszervizzel.

Nem tapad a festék •

Tisztítsa meg a nyomtató belsejét.

•

Ellenőrizze a papír típusát és minőségét. Lásd "A papírra vonatkozó előírások", 6.3. oldal.

•

Helyezzen be egy új festékkazettát.

•

Ha a probléma nem szűnik meg, a nyomtatót meg kell javítani. Lépjen kapcsolatba a márkaszervizzel.

ROBLÉMAMEGOLDÁS

5.15

Probléma Megoldás

Karakterlyukak

Vízszintes sávok

Hajlottság

A karakterlyukak olyan területei a karaktereknek, amelyeknek feketéknek kellene lenniük.

•

Ha írásvetítő fóliákat használ, próbáljon ki másfajta írásvetítő fóliát. Az írásvetítő fólia anyagától függően a karakterlyukak néha természetesek.

•

Lehet, hogy a papír nem megfelelő felületére nyomtat. Vegye ki a papírt, és fordítsa meg.

•

Lehet, hogy a papír nem felel meg a papírra szabott előírásoknak. Lásd "A papírra vonatkozó előírások", 6.3. oldal.

Ha vízszintesen futó sávok vagy elkenődések jelennek meg:

•

Lehet, hogy a festékkazetta nincs jól behelyezve. Vegye ki, majd helyezze vissza a kazettát.

•

Az adott festékkazetta hibás. Helyezzen be egy új festékkazettát. Lásd "A festékkazetta behelyezése", 2.4. oldal.

•

Ha a probléma nem szűnik meg, a nyomtatót meg kell javítani. Lépjen kapcsolatba a márkaszervizzel.

Ha a nyomtatott lap hajlott, vagy a papírt nem veszi fel a nyomtató:

•

Fordítsa meg a papíradagolóban lévő papírköteget. Próbálja meg elforgatni a papírt 180°-kal az adagolóban.

5.16

ROBLÉMAMEGOLDÁS

Hibaelhárítás - hibaüzenetek

Amikor a nyomtató hibát észlel, a kezelőpult jelzőlámpái jelzik a hibaüzenetet. Az alábbi táblázatból keresse ki, hogy milyen minta szerint világítanak a nyomtató lámpái, és kövesse a megoldási menetet, a hiba megszűntetése érdekében.

LED állapotkijelzés jelmagyarázata

a "nem világít" állapot szimbóluma

a "világít" állapot szimbóluma

a "villog" állapot szimbóluma

LED minta Lehetséges problémák és megoldásuk

Valamely gond van a rendszerrel. Ha ez a probléma merül fel, forduljon a márkaszervizhez.

LED

pirosan világít

• A papír elakad. A probléma megoldásához lásd a "Papírelakadás megszüntetése", 5.6. oldal.

• Nyitva van az előlap. Csukja vissza az előlapot.

• A papírtálca üres.

• A festékkazetta sérült, vagy kifogyott a festék. Vegye ki a régi festékkazettát, és helyezzen be egy újat. Lásd "A festékkazetta behelyezése",

2.4. oldal.

• Megnyomta a gombot, miközben a nyomtatóban adatátvétel folyik.

• A kézi adagolás üzemmódban nincs papír a tálcában. Töltsön papírt a tálcába.

• Amikor a nyomtató adatokat fogad, az LED lassan, zölden villog.

• Ha a nyomtató a fogadott adatokat nyomtatja, az

LED gyorsan, zölden villog.

ROBLÉMAMEGOLDÁS

5.17

Gyakori Windows problémák

Probléma Lehetséges ok és megoldás

Az "A használatban lévő fájl" üzenet jelenik meg telepítés közben.

"Általános védelmi hiba", "OE kivétel", "Spool32", vagy "Nem megengedett művelet" hibaüzenetek jelennek meg.

Megjegyzés:

Felhasználói kézikönyveket, amelyeket a PC vásárlásakor kapott.

További információért nézze meg a Microsoft Windows 98, Me, 2000 vagy XP

Lépjen ki minden alkalmazásból. Távolítsa el az összes programot a Telepítse újra a nyomtatási programot.

Zárja be az összes alkalmazást, indítsa újra a Windows-t, és próbálja újra a nyomtatást.

StartUp Group

-ból, és indítsa újra a Windows-t.

5.18

ROBLÉMAMEGOLDÁS

Gyakori Linux problémák

Probléma Lehetséges ok és megoldás

Nem lehet a beállításokat módosítani a nyomtatóbeállító programban.

KDE felületet használok, de a beállító program és az LLPR nem indul el.

Telepítettem a csomagot, de nem találom a bejegyzéseket a KDE/Gnome menükben.

A "Some options are not selected" hibaüzenet jelenik meg a nyomtató tulajdonságainak szerkesztése közben.

Nem tudom beállítani alapértelmezettnek a nyomtatót.

Csak rendszergazdai jogokkal lehetséges a rendszer szintű beállítások módosítása.

Lehet, hogy nincsenek telepítve a GTK könyvtárak. Ezeket általában minden forgalmazott Linux programcsomag tartalmazza, de lehet, hogy kézileg kell feltelepítenie a rendszerre. A kiegészítő programcsomagok telepítésével kapcsolatban olvassa el a Linux telepítési kézikönyvét.

A KDE vagy GNOME felületek egyes változataiban újra kell indítania a rendszert a módosítások érvénybe léptetéséhez.

Egyes nyomtatók esetében egymásnak ellentmondó beállításokat lehet kiválasztani, ilyenkor bizonyos opciókat nem lehet egyszerre kiválasztani. Amikor megváltoztat egy beállítást, és a nyomtatószoftver ellentmondást talál, az egymásnak ellentmondó opciók "No Choice" értékűre módosulnak, és másik, ellentmondást nem okozó opciót kell választania a módosítások továbbításához.

• Egyes esetekben nem lehet módosítani az alapértelmezett nyomtatási sort. Ez az LPRng szoftver egyes változatainál fordul elő, különösen az újabb RedHat rendszereknél, amelyek a "printconf" nyomtatási sor adatbázist használják.

• A printconf (nyomtatási konfiguráció) használatakor a

/etc/printcap

adatbázisából, amit a rendszer irányít (általában a "printtool" parancs segítségével), és a sorok a /etc/printcap.local-ban hozzá vannak csatolva az adott fájlhoz. Mivel az alapértelmezett sor a LPRng-ben első sorként van meghatározva a ezért nem lehet, hogy a Xerox nyomtatócsomag megváltoztassa az alapértelmezettet, amikor néhány sor másképpen volt meghatározva a printtool segítségével.

• Az LPD rendszerek az alapértelmezett sort "lp"- ként azonosítják. Ezért, ha már létezik egy ilyen nevezetű sor, és ha ennek nincs fedőneve, nem tudja megváltoztatni az alapértelmezettet. Ha dolgozni akar ezzel, vagy kitörli az adott sort, vagy átnevezi azt úgy, hogy manuálisan átírja a

fájl automatikusan frissítődik a nyomtatók

/etc/printcap

fájlt.

-ban,

ROBLÉMAMEGOLDÁS

5.19

Probléma Lehetséges ok és megoldás

Az N-up beállítás nem működik megfelelően egyes dokumentumok esetén.

A BSD lpr rendszert (Slackware, Debian, régebbi disztribúciók) használom, és az LLPR programban kiválasztott egyes beállítások nem működnek.

Fekvő tájolású dokumentum nyomtatása esetén a nyomtatási kép el van forgatva, és le vannak vágva a szélei.

Egyes oldalak fehéren jelennek meg nyomtatásban (nem történik nyomtatás), CUPS rendszer használata esetén.

Az N-up szolgáltatás a nyomtatási rendszerbe küldött PostScript adatok utólagos feldolgozásán alapul. Az utólagos feldolgozást csak akkor lehet megfelelően elvégezni, ha a PostScript adatok teljesítik az Adobe Document Structuring Conventions követelményeit. Problémák adódhatnak, ha az N-up és egyéb, utólagos feldolgozáson alapuló szolgáltatást olyan dokumentummal használja, amely nem felel meg a fenti követelményeknek.

Régebbi BSD lpr rendszerek esetén igen szoros korlátok vannak a nyomtatási rendszernek megadható opciók hosszát és számát illetően. Tehát, ha kiválasztott több különböző opciót, az opciók túl hosszúak lehetnek, és ezért néhány kiválasztott utasítás nem jut el a programhoz, amely ezeket hivatott végrehajtani. Próbáljon meg kevesebb, az alapértelmezettől eltérő opciót kiválasztani; így a memória-felhasználást is csökkentheti.

A legtöbb Unix alkalmazás, amely fekvő tájolású nyomtatási opciót kezel, általában helyes PostScript kódot generál, amelyet változtatás nélkül kell kinyomtatni. Ebben az esetben bizonyosodjon meg róla, hogy az LLPR beállításai az alapértelmezett álló tájolású nyomtatásnak feleljenek meg; így elkerülhető a nem kívánt elforgatás, amely a szélek levágását eredményezheti.

Ha az adatok küldése beágyazott PostScript (EPS) formátumban történik, a CUPS rendszer egyes régi változatai (1.1.10 és korábbi) egy szoftverhiba miatt nem képesek azt helyesen feldolgozni. Amikor az adatok áthaladnak az LLPR rendszeren a nyomtatáshoz, a nyomtató szoftver a problémát az adatok hagyományos PostScript formátumra konvertálásával oldja meg. Ha az alkalmazás megkerüli az LLPR rendszert, és az EPS adatokat közvetlenül a CUPS rendszernek adja át, a dokumentum nyomtatási képe hibás lehet.

Nem tudok SMB (Windows) nyomtatóra nyomtatni.

Az alkalmazás nem válaszol, amíg az LLPR fut.

5.20

ROBLÉMAMEGOLDÁS

Az SMB osztott nyomtatók beállításához és használatához (például Windows gépeken megosztott nyomtatók), a szolgáltatást támogató SAMBA csomagot kell telepíteni a számítógépre. Az "smbclient" parancs általában minden gépen megtalálható és használható.

A legtöbb Unix alkalmazás a hagyományos "lpr" parancsot úgy tekinti, hogy az nem interaktív, és azonnal visszaadja a vezérlést. Mivel az LLPR felhasználói bemenetre várakozik, mielőtt átadná a nyomtatást a nyomtatásütemezőnek, az alkalmazás gyakran megvárja, míg a folyamat visszaadja a vezérlést, ezért tűnik úgy, mintha nem válaszolna (nem frissül az alkalmazásablak). Ez a jelenség normális; ahogy a felhasználó kilép az LLPR-ből, az alkalmazás folytatja működését.

Probléma Lehetséges ok és megoldás

Hogyan kell megadni az SMB kiszolgáló IP címét?

Néhány dokumentum üres lapként nyomtatódik ki.

A CUPS rendszer használata esetén egyes opciók (mint például az N-up) folyamatosan bekapcsolt állapotban levőnek tűnnek, pedig nem választottam ki azokat az LLPR programból.

A nyomtatót úgy állítottam be, hogy fájlba nyomtasson, de a "Permission denied" hibaüzenetet kapom.

Meg lehet határozni a konfigurációs eszköz "Add printer" dialógus ablakában, ha nem használja a CUPS nyomtatási rendszert. Sajnos a CUPS jelenleg nem teszi lehetővé, hogy meghatározza az SMB nyomtatók IP címét, ezért ki kell keresnie a forrást a Samba segítségével, hogy nyomtatni tudjon.

A CUPS egyes verziói, különösen a Mandrake Linux 8.1-nél korábbi kiadásaiban, néhány ismert hibát tartalmaznak, amelyek egyes alkalmazások PostScript kimenetének hibás feldolgozásához vezetnek. Frissítsen a CUPS legfrissebb verziójára (legalább 1.1.14). A telepítés megkönnyítése érdekében a Linux nyomtató szoftver tartalmazza a népszerűbb forgalmazott változatokra telepíthető RPM csomagokat.

Ilyen jellegű helyi beállítások vannak az amelyet az lpoptions parancs kezel. A rendszer minden esetben ezeket a beállításokat fogja használni, ha azokat nem bírálják felül az LLPR beállításai. A nyomtató összes beállításának törléséhez futtassa az alábbi parancsot; a nyomtató helyéhez adja meg a megfelelő nyomtatási sor nevét: lpoptions -x nyomtató.

A legtöbb nyomtatási rendszer nem szuperfelhasználóként fut, hanem egy speciális felhasználónév alatt (általában "lp"). Ezért ellenőrizni kell, hogy a nyomtatásra kiválasztott fájl elérhető-e a nyomtatásütemező démonhoz tartozó felhasználó számára.

~/.lpoptions

fájlban,

A PCL (vagy SPL) nyomtatóm egyes esetekben hibaüzeneteket nyomtat a kívánt dokumentum helyett.

Sajnos néhány Unix alkalmazás olyan, nem szabványos PostScript kimenetet generál, amelyet nem támogat a Ghostscript, vagy a PostScript üzemmódban működő nyomtató. Próbálja meg a kimenetet egy fájlba irányítani, és tekintse meg az eredményt a Ghostscript (a gv vagy ghostview alkalmazás esetében ezt interaktívan is megteheti) használatával, és ellenőrizze az esetleges hibaüzeneteket. Mivel azonban az alkalmazás valószínűleg hibás, lépjen kapcsolatba a szoftverforgalmazóval, és értesítse őket erről a problémáról.

ROBLÉMAMEGOLDÁS

5.21

5.22

ROBLÉMAMEGOLDÁS

Előírások

A fejezet tartalma:

• A nyomtató műszaki adatai

• A papírra vonatkozó előírások

A nyomtató műszaki adatai

Tulajdonság Adatok és leírás

Nyomtatási sebesség

Max. 16 ppm (oldal/perc) A4-es papír esetén (17 ppm Letter méret esetén)

Felbontás 600 x 600 dpi

Első nyomtatás ideje 10 másodperc (készenléti állapotból)

Bemelegítési idő 30 másodperc

Tápfeszültség

Teljesítményfelvétel

AC 110 - 127 V (USA, Kanada) / 220 - 240 V (Egyebek), 50 / 60 Hz

300 W átlagban működés közben / Kevesebb, mint 10 W a takarék üzemmódban

Készenlét: Kevesebb, mint 30 dB;

Akusztikus zörejek

Nyomtatás: Kevesebb, mint 50 dB Takarék üzemmód: Háttérzörej

Festék Egykazettás

Festékkazetta élettartama

3 000 oldal az ISO 19752 és 5% sűrűség esetén (1 000 oldal a hozzáadott első festékkazetta esetén)

Te r he l h e tőség Havi: 5 000 oldalig

Tömeg 5,5 Kg (festékkazettával együtt)

A csomagolás súlya

Papír: 1.2 kg Műanyag: 0.2 kg

Külső méretek (Szélesség x Mélység x Magasság)

354 x 297.4 x 210 mm

Környezeti tényezőkHőmérséklet: 10 ~ 32 °C; Relatív páratartalom: 20 ~ 80%

Emuláció GDI

Memória (RAM) 8 MB (nem bővíthető)

Betűtípusok Windows betűtípusok

Csatolók USB 1.1 (Kompatibilis az USB 2.0-val)

OR Kompatibilitás

a. A nyomtatás gyorsaságát befolyásolja, hogy milyen Operációs rendszert használ, függ a számítógép teljesít-

ményétől, a felhasznált programtól, a csatlakozás módjától, a média típusától, méretétől és a feladat össze-

tettségétől. b. Állandó nyomásszint, ISO 7779. c. A nyomtatható oldalak számát befolyásolhatja a működési környezet, a nyomtatások között eltelt idő, a nyomathor-

dozó típusa és mérete. d. Menjen a www.xerox.com oldalra, és töltse le a legújabb szoftververziót.

6.2

LŐÍRÁSOK

Windows 98/Me/2000/XP

, különböző Linux operációs rendszerek

A papírra vonatkozó előírások

Áttekintés

A nyomtató különböző típusú nyomathordozókra képes nyomtatni, mint pl. előre vágott papír (akár 100%-ban újrahasznosított), boríték, címke, írásvetítő fólia és egyedi méretű papír. A súly, anyag, szemcseméret és nedvességtartalom fontos tényezők a nyomtató teljesítménye és a nyomtatási minőség szempontjából. A jelen használati útmutató előírásainak nem megfelelő papír használata az alábbi problémákat okozhatja:

•

Gyenge nyomtatási minőség

•

Fokozott számú papírelakadás

•

A nyomtató idő előtti elhasználódása.

Megjegyzések:

•

Egyes papírtípusok megfelelnek a kézikönyv előírásainak, de mégsem adnak megfelelő nyomtatási eredményeket. Ezt okozhatja helytelen kezelés, alkalmatlan hőmérséklet- vagy relatív páratartalomszint vagy más tényezők, amelyeket a

•

Mielőtt nagyobb mennyiségű papírt vásárolna, bizonyosodjon meg róla, hogy a papír megfelel a Felhasználói kézikönyvben feltüntetett követelményeknek.

Xerox

nem tud befolyásolni.

Vigyázat:

a készülék javítását igénylő problémákat okozhat. Ezeket a javításokat a

Xerox

Az ezen követelményeket nem teljesítő papírtípusok használata

garancia vagy szolgáltatási szerződés nem fedezi.

LŐÍRÁSOK

6.3

Támogatott papírtípusok

Méret (mm)

Sima papír Letter (216 x 279 mm) A4 (210 x 297 mm) A5 (148 x 210 mm) Executive (184 x 267) Legal (216 x 356 mm) JIS B5 (182 x 257 mm) ISO B5 (176 x 250 mm) A6 (105 x 148 mm) Oficio (216 x 343 mm) Folio (216 x 330 mm)

Borítékok No.10 (105 x 241 mm) DL (110 x 220 mm) C5 (162 x 229 mm) C6 (114 x 162 mm) Monarch (98 x 191 mm)

75–90 g/m

Tömeg:

• 60–90 g/m

finom

papír a papírtálcába

• 60–165 g/m papír a kézi adagolás üzemmód esetén

finom

Kapacitás

• 150 oldal 75 g/m-os finom papír a papírtálcába

• 1 lap papír a kézi adagolás üzemmód esetén

Címke Letter (216 x 279 mm) A4 (210 x 297 mm)

120–150 g/m

1 lap papír a kézi adagolás

üzemmód esetén Írásvetítő fóliák Letter (216 x 279 mm)

138–146 g/m

A4 (210 x 297 mm)

Levelezőlapok Levelezőlap (101,6 x 152,4 mm)

Minimális méret (custom, 76 x 127 mm)

90–163 g/m

60–165 g/m

finom papír

Maximális méret (Legal)

a. A nyomtató nyomtatási anyagok széles mérettartományát képes kezelni. b. A kapacitás függhet a nyomtatási anyagok tömegétől és vastagságtól, valamint a környezet tulajdonsá-

gaitól.

Megjegyzés:

127 mm-nél rövidebb nyomtatási anyagok használatakor előfordulhat papírelakadás. Az optimális teljesítmény érdekében tárolja és kezelje megfelelő módon a papírt. Lásd "A készülék és a papír tárolási feltételei", 6.7. oldal.

6.4

LŐÍRÁSOK

A papír használatára vonatkozó irányelvek

A legjobb eredmények elérése érdekében használjon hagyományos,

75 g/m vágásoktól, tépésektől, foltoktól, portól, hasadásoktól, ráncoktól, lyukaktól mentes legyen, és a szélei ne legyenek gyűröttek vagy felhajlók.

Ha nem biztos benne, hogy milyen típusú papírt helyez be a nyomtatóba (mint pl. finom papír vagy újra hasznosított), ellenőrizze a címkét a csomagoláson.

Az alábbi problémák eltérő nyomtatási minőséget, papírelakadást okozhatnak, vagy akár a nyomtató megkárosodását.

súlyú papírt. Ügyeljen arra, hogy a papír jó minőségű,

Jelenség Probléma a papírral Megoldás

Rossz nyomtatási minőség vagy festéktapadás, probléma az adagolással

A nyomtató nem veszi be a papírt, a papír elakad, hullámosodik

Túlzott szürke háttér, a nyomtató elhasználódása

Sűrű gyűrési problémák a papíradagolásnál

Papírelakadás, a nyomtató meghibásodása

Problémák a lapadagolással

Túl nedves, túl durva, túl sima, vagy dombornyomott papír, a papírcsomag hibás

Rossz tárolási körülmények

Túl nehéz papír

Túl nedves, rossz rostirányú vagy rövid rostú papír

Szakadt vagy perforált papír

Rojtos szélek

Próbáljon meg más típusú papírt használni, pl. 100 ~ 250 Sheffield, 4 ~ 5%-os nedvességtartalommal.

Tárolja sík területen a papírt, nedvességzáró csomagolásban.

Használjon könnyebb papírt, nyissa ki a hátsó kimeneti tálcát.

•

Nyissa ki a hátsó kimeneti tálcát.

•

Használjon hosszú rostú papírt.

Ne használjon szakadt vagy perforált papírt.

Használjon jó minőségű papírt.

Megjegyzések:

•

Ne használjon olyan levélpapírt, amelyet alacsony hőmérsékletű tintával nyomtak, mint pl.: a hőnyomtatás egyes formáinál használt tinták.

•

Ne használjon kiemelkedő vagy dombornyomott fejlécet.

•

A nyomtató magas hőmérséklet és nyomás segítségével rögzíti a festéket a papírra. Ellenőrizze, hogy a használt színes papír, vagy előnyomott űrlap kompatibilis-e a nyomtató nyomtatási hőmérsékletével (180 °C 0,1 másodpercig).

LŐÍRÁSOK

6.5

A papírra vonatkozó előírások

Kategória Előírások

Savtartalom 5,5 ~ 8,0 pH

Vastagság 0,094 ~ 0,18 mm

Rizsma hajlásszög Sík 5 mm-en belül

Vágott él állapota Éles késsel vágva, látható rojtok nélkül.

A papír nem olvadhat vagy pörkölődhet meg, Nyomtatási kompatibilitás

Szemcsézettség Hosszú rostú papírt használjon

Nedvességtartalom A súly 4 ~ 6 %-a

Simaság 100 ~ 250 Sheffield

és nem bocsáthat ki veszélyes anyagokat,

miközben 200 °C hőmérsékletnek van kitéve

0,1 másodpercig.

A kimeneti tálca kapacitása

Kimeneti tálca Kapacitás

Kimeneti tálca, nyomtatott oldallal lefelé

50 oldal 75 g/m-os

finom papír

6.6

LŐÍRÁSOK

A készülék és a papír tárolási feltételei

A papír tárolási körülményei közvetlenül befolyásolják a papíradagolás műveletét.

Ideális esetben a nyomtató és a papír tárolási környezetében a hőmérséklet szobahőmérséklet körüli, a páratartalom közepes. Ne felejtse el, hogy a papír nedvszívó anyag, gyorsan vesz fel, és ad le nedvességet.

A meleg és a nedvesség erősen rongálják a papír szerkezetét. Hő hatására elkezd párologni a papír nedvességtartalma, hideg hatására a pára lecsapódik a lapokon. A fűtés és légkondicionálás elszívják a helyiségek nedvességtartalmát. A papírcsomag felbontása és használata során a lapok veszítenek nedvességtartalmukból, ami karcoláshoz és szennyeződéshez vezethet. A nedves időjárás vagy a vízhűtők növelhetik a helyiség páratartalmát. A papírcsomag felbontása és használata során a lapok magukba szívják a nedvességet, ami halvány nyomtatást és kihagyásokat eredményez. Ahogy a papír nedvességet vesz fel és ad le, alakváltozások léphetnek fel. Ez papírelakadást okozhat.

Ügyeljen arra, hogy ne tároljon feleslegesen több papírt, mint amit rövid időn belül (körülbelül 3 hónap alatt) fel tud használni. A hosszú ideig tárolt papír hőmérsékleti és páratartalombeli szélsőségeknek lehet kitéve, ami minőségromlást okozhat. Az előre tervezés fontos, hogy el tudjuk kerülni nagy mennyiségű papír károsodását.

A lezárt csomagolásban tárolt papír több hónapig megőrzi minőségét. A felnyitott papírkötegek sokkal inkább érzékenyek a környezeti hatásokra, főként akkor, ha nincsenek vízálló védőcsomagolásban.

A nyomtató optimális teljesítménye érdekében megfelelő körülmények közt kell tárolni a papírt. A megfelelő hőmérséklet 20° - 24°C, a relatív páratartalom 45% - 55%. Fontolja meg az alábbi útmutatásokat, amikor eldönti, hol fogja tárolni a papírt:

•

Tárolja a papírt közel szobahőmérsékleten.

•

A levegő páratartalma nem lehet sem túl alacsony, sem túl magas.

•

A megbontott gyári csomagolású papír tárolására az a legjobb módszer, ha szorosan nedvesség ellen védő csomagolással borítjuk be. Ha a nyomtató környezete szélsőséges hatásoknak van kitéve, a nem kívánt páratartalom-változás elleni védekezésként, csak a napi munkához szükséges mennyiségű papírt vegye ki a csomagolásból.

LŐÍRÁSOK

6.7

TÁRGYMUTATÓ

bekapcsolás, nyomtató borítékok, nyomtatás

2.10

3.8

címkék, nyomtatás csatlakoztatás

Elektromos tápkábel USB kábel

3.8

2.10

2.9

elõnyomott papír, nyomtatás

festék

csere

4.5

élettartam festék eloszlatása telepítés

Festéktakarékos üzemmód

4.2

4.3

2.4

hiba, megoldás

5.17

írásvetítõ fóliák, nyomtatás

kártya, nyomtatás kezelõegység, használat kicsomagolás kimeneti tálca, kiválasztás

3.9

1.6

2.2

3.5

Macintosh

gyakori problémák

mûszaki adatok

nyomtató papír

6.2

6.3

5.18

3.10

4.5

3.9

nyomtatás

tesztoldal nyomtatási minõséggel kapcsolatos probléma, megoldás nyomtató, tisztítás nyomtatókábel, csatlakoztatás

2.11

5.12

4.6

2.9

papír betöltése papír betöltése, a tálcába papírelakadás, megszüntetés papírirányelvek papírkapacitás Probléma

Linux

Windows probléma, megoldás

általános

ellenõrzõ lista

Macintosh

papírelakadás

3.6

2.7, 3.6

5.6

3.3

5.19

5.18

5.3

5.2

5.18

5.6

rendszerkövetelmények

Windows

2.13

szoftver

áttekintés

2.12

telepítés, festékkazetta tesztoldal, nyomtatás tisztítás, nyomtató törlés, nyomtatás

2.4

2.11

4.6

3.10

USB kábel, csatlakoztatás

2.9

TARTALOMJEGYZÉK

1. fejezet:

2. fejezet:

NYOMTATÓSZOFTVER TELEPÍTÉSE WINDOWS HASZNÁLATA ESETÉN

A nyomtatószoftver telepítése ........................................................................................................................................... 3

A nyomtatószoftver újratelepítése ..................................................................................................................................... 3

A nyomtatószoftver eltávolítása ........................................................................................................................................ 3

ALAPVETŐ NYOMTATÁS

Dokumentum nyomtatása ................................................................................................................................................. 4

A nyomtató beállítása ........................................................................................................................................................ 5

Elrendezés lap ............................................................................................................................................................ 5

Papír lap ..................................................................................................................................................................... 6

Grafikák lap ................................................................................................................................................................. 7

Extrák lap .................................................................................................................................................................... 8

Névjegy lap ................................................................................................................................................................. 8

Nyomtató lap ............................................................................................................................................................... 8

Kedvenc beállítások használata ................................................................................................................................. 9

A Súgó használata ...................................................................................................................................................... 9

3. fejezet:

SPECIÁLIS NYOMTATÁSI SZOLGÁLTATÁSOK

Több oldal nyomtatása egy lapra (N lap/oldal nyomtatás) .............................................................................................. 10

Poszternyomtatás ............................................................................................................................................................ 11

Kicsinyített vagy nagyított dokumentum nyomtatása ...................................................................................................... 11

A dokumentum kinyomtatása a kiválasztott papírméretnek megfelelően ....................................................................... 12

Vízjelek használata ......................................................................................................................................................... 12

Meglévő vízjel használata ......................................................................................................................................... 12

Vízjel készítése ......................................................................................................................................................... 12

Vízjel szerkesztése ................................................................................................................................................... 13

Vízjel törlése ............................................................................................................................................................. 13

Sablonok használata ....................................................................................................................................................... 14

Mi a sablon? ............................................................................................................................................................. 14

Új sablon készítése ................................................................................................................................................... 14

Sablonoldal használata ............................................................................................................................................. 15

Sablonoldal törlése ................................................................................................................................................... 15

4. fejezet:

5. fejezet:

A NYOMTATÓ HELYI MEGOSZTÁSA

Gazdaszámítógép beállítása ........................................................................................................................................... 16

Ügyfél-számítógép beállítása .......................................................................................................................................... 16

A NYOMTATÓ HASZNÁLATA LINUX OPERÁCIÓS RENDSZER ESETÉN

Rendszerkövetelmények ................................................................................................................................................. 17

A nyomtató-illesztőprogram telepítése ............................................................................................................................ 18

A nyomtató csatlakozási módjának módosítása ....................................................................................................... 19

A nyomtató-illesztőprogram eltávolítása ................................................................................................................... 20

A nyomtatóbeállító szoftver (Configuration Tool) használata .......................................................................................... 20

LLPR-beállítások módosítása .......................................................................................................................................... 21

1 Nyomtatószoftver telepítése

A nyomtatószoftver újratelepítése

Windows használata esetén

A fejezet tartalma:

• A nyomtatószoftver telepítése

• A nyomtatószoftver újratelepítése

• A nyomtatószoftver eltávolítása

A nyomtatószoftver telepítése

Lépjen ki minden alkalmazásból a számítógépen a telepítés megkezdése előtt.

EGJEGYZÉS

folyamat során, az ablak bezárásához kattintson a jobb felső sarokban lévő gombra, vagy kattintson a

Helyezze be a mellékelt CD-ROM-ot a CD-meghajtóba. A CD-lemezen lévő program automatikusan elindul, és megjelenik

a szoftvertelepítési ablak. Ha a telepítési ablak nem jelenik meg, kattintson a

és válassza a útvonalat, ahol az " gombra.

Válassza ki a telepítés típusát.

•

Nyomtató illesztőprogram telepítése

automatikusan telepíti a nyomtatószoftvert.

•

Felhasználói útmutató

kézikönyvet. Ha a számítógépére nincs telepítve az Adobe Acrobat program, kattintson erre az opcióra, és a rendszer automatikusan telepíti azt.

Adobe Reader telepítése

• az Adobe Acrobat program, kattintson erre az opcióra, és a rendszer automatikusan telepíti azt.

Nyelv módosítása

•

nyelvét.

A telepítéshez kövesse a képernyőn megjelenő utasításokat.

: Ha az "Új hardver varázsló" megjelenik a telepítési

Mégse

gombra.

Start

gombra,

Futtatás

lehetőséget. írja be az

" a meghajtót jelöli, majd kattintson az OK

: Megtekintheti a felhasználói

: Ha a számítógépére nincs telepítve

Válassza ki a telepíteni kívánt szoftver

X:\Setup.exe

A rendszer

A szoftver újratelepíthető, ha a telepítés során hiba lépett fel.

Indítsa el a Windows-t.

Start

menüből válassza a

Minden program → a nyomtató-illesztőprogram neve

Karbantartás

Vagy helyezze be a CD-ROM-ot a CD-meghajtóba.

Válassza a

Ha az újratelepítés véget ért, kattintson a

lehetőséget.

Javítás

lehetőséget, majd kattintson a

Programok

vagy

Befejezés

Tovább

gombra.

A nyomtatószoftver eltávolítása

Indítsa el a Windowst.

Start

menüből válassza a

Minden program → a nyomtató-illesztőprogram neve

Karbantartás

Vagy helyezze be a CD-ROM-ot a CD-meghajtóba.

Válassza az gombra.

A szoftver eltávolítása után kattintson a

lehetőséget.

Eltávolítás

Programok

lehetőséget, majd kattintson a

vagy

Befejezés

gombra.

→

gombra.

→

Tovább

EGJEGYZÉS

működik megfelelően, telepítse újra az illesztőprogramot.

: Ha a nyomtató-illesztőprogram nem

Nyomtatószoftver telepítése Windows használata esetén

2 Alapvető nyomtatás

Ez a fejezet mutatja be a nyomtatási opciókat és a leggyakoribb nyomtatási feladatokat a Windowson belül.

A fejezet tartalma:

• Dokumentum nyomtatása

• A nyomtató beállítása

- Elrendezés lap

- Papír lap

- Grafikák lap

- Extrák lap

- Névjegy lap

- Nyomtató lap

- Kedvenc beállítások használata

- A Súgó használata

Dokumentum nyomtatása

EGJEGYZÉS

• A felhasználói kézikönyvben feltűntetett nyomtató-

illesztőprogram Tulajdonságok ablaka eltérő lehet a használt nyomtatótól és a kezelőfelülettől függően. Azonban a nyomtatótulajdonságok-ablak összetétele hasonló.

• Ellenőrizze a nyomtatóval kompatibilis operációs

rendszer(eke)t. Tekintse meg a nyomtató felhasználói kézikönyvének operációs rendszerekkel való kompatibilitásról szóló részét.

Ha meg akarja tudni a nyomtató pontos nevét, ellenőrizheti azt

•

a mellékelt CD-ROM-on.

Nyissa meg a kinyomtatni kívánt dokumentumot.

Válassza a a Nyomtatás párbeszédpanel. Az ablak megjelenése a használt alkalmazástól függően változhat.

A Nyomtatás párbeszédpanelen lehet kijelölni az alapvető nyomtatási beállításokat. Ilyen beállítás a példányszám vagy a nyomtatandó oldalak tartománya.

Válassza a a

Név

A nyomtató szolgáltatásainak kihasználásához kattintson a

Tulajdonságok Tulajdonságok

a lásd: „A nyomtató beállítása”, 5. oldal.

Beállítás, Nyomtató

Nyomtatás ablakban, kattintson arra a gombra. Ezek után kattintson a

A nyomtatótulajdonságok ablakának bezárásához kattintson az

A nyomtatási feladat elindításához kattintson az OK vagy a

Nyomtatás

saját nyomtató-illesztőprogram

legördülő listából.

Tulajdonságok

gombra.

gombra a Nyomtatás ablakban.

pontot a

Ellenőrizze, hogy a megfelelő nyomtatót választotta-e ki.

vagy az alkalmazás Nyomtatás ablakában

lehetőségre. Részletes információkért

vagy

Fájl

Opciók

gombra a következő képernyőn.

menüből. Megjelenik

lehetőséget

gombot lát a

Az alábbi utasítások írják le a különböző Win dows-alkalmazásokból történő nyomtatáshoz szükséges lépéseket. A dokumentum nyomtatásához szükséges pontos lépések az Ön által használt alkalmazástól is függenek. A pontos nyomtatási eljárással kapcsolatban olvassa el az adott alkalmazás felhasználói kézikönyvét.

Alapvető nyomtatás

A nyomtató beállítása

Megjelenik a nyomtatótulajdonságok ablaka, amelyben megtalálhatóak a nyomtató használatához szükséges opciók. A Nyomtató tulajdonságai ablakban lehet a nyomtatáshoz szükséges beállításokat ellenőrizni és módosítani.

A Nyomtató tulajdonságai ablak kinézete a használt operációs rendszertől függhet. A jelen használati útmutató a Windows 98 Tulajdonságok ablakát mutatja be.

A felhasználói kézikönyvben feltűntetett nyomtató-illesztőprogram

Tulajdonságok

kezelőfelülettől függően. A nyomtató tulajdonságait a Nyomtatók mappából elérve több Windows

fül (lásd a Windows felhasználói útmutatót) és a Nyomtatás lap jelenik meg (lásd: „Nyomtató lap”, 8. oldal).

EGJEGYZÉS

• A legtöbb Windows-alkalmazás felülírja a nyomtató-illesztőprogram számára beállított értékeket. Először a használt programban módosítása az elérhető nyomtatási beállításokat, majd a maradék beállítást végezze el a nyomtató illesztőprogramjának használatával.

•

A módosítások csak az éppen használt program működése során érvényesek. mappában kell elvégezni.

• A következő információk Windows XP esetén érvényesek. Más Windows rendszer esetén olvassa el a rendszer kézikönyvét vagy online súgóját.

1. Kattintson a Windows

2. Válassza a

3. Válassza ki a nyomtató ikonját.

4. Kattintson az ikonra jobb egérgombbal, és válassz

5. Módosítsa a beállításokat a lapokon, majd kattintson

az OK gombra.

ablaka eltérő lehet a használt nyomtatótól és a

Tartós módosításhoz

Start

Nyomtatók és faxok

Nyomtatási beállítások

a beállításokat a Nyomtatók

gombjára.

lehetőséget.

Elrendezés lap

Elrendezés

hogyan nézzen ki nyomtatásban. Az a

Laponként több oldal

tulajdonságainak megjelenítésével kapcsolatos további információkért lásd: „Dokumentum nyomtatása”, 4. oldal.

Tájolás

Álló

- álló helyzetben, levél stílusban nyomtatja ki az oldalt.

•

Fekvo Elforgatás

•

lap teszi lehetővé annak beállítását, hogy a dokumentum

Elrendezés beállítás

és a

Poszter

- lehetővé teszi a nyomtatási kép tájolásának beállítását.

- fekvő helyzetben, tájkép nézetben nyomatja ki az oldalt.

- a kiválasztott fokkal elfordíthatja az oldalt.

közül választhat. A nyomtató

pontban

Alapvető nyomtatás

Fekvő Álló

Elrendezés beállítás

Lehetőségek:

Részletes információkét lásd:

• (N lap/oldal nyomtatás)”, 10. oldal.

•

Részletes információkért lásd:

Laponként több oldal

- speciális nyomtatási opciókat választhat ki. és

Poszter

„Több oldal nyomtatása egy lapra

„Poszternyomtatás”, 11. oldal.

Papír lap

A nyomtatótulajdonságok panelén a következő beállításokkal lehet megadni az alapvető papírkezelést. A nyomtató tulajdonságainak megjelenítésével kapcsolatos további információkért lásd: „Dokumentum nyomtatása”, 4. oldal.

Papír

fülre kattintva különböző papírbeállításokat érhet el.

3 4

Forrás

Ellenőrizze, hogy a

Kézi adagolás

nyomtat, például borítékra vagy írásvetítő-fóliára. Egyszerre csak egy lapot helyezzen a nyomtató tálcájába. Ha a papírforrás helye

kiválasztás

tálcából.

Típus

Győződjön meg arról, hogy a Ha más nyomtatási anyagot helyez a nyomtatóba, válassza ki az annak megfelelő papírtípust. Ha pergamenpapírt használ, a legjobb nyomtatási minőséghez állítsa apapírtípust

Újrafeldolgozott papír esetén, ha a súlya 75 g/m2 és 90 g/m2 közötti (20 font és 24 font közötti), illetve színes papír esetében válassza a

pontot.

papír

Méretezés

automatikusan vagy kézzel méretezni. Lehetőségek:

Nagyítás

•

és Részletes információkét lásd: nyomtatása”, 11. oldal. Részletes információkért lásd: a kiválasztott papírméretnek megfelelően”, 12. oldal.

Forrás

mezőben a megfelelő papírtálca szerepel-e.

- akkor használatos, ha különleges nyomathordozóra

Automatikus

, a nyomtató automatikusan választ nyomathordozót a

Típus

beállítás értéke

Vastag

értékűre.

- ezzel a lehetőséggel lehet a nyomtatási feladatot

Laphoz méretezés

„Kicsinyített vagy nagyított dokumentum

„A dokumentum kinyomtatása

Nyomtató alapért.

Nincs, Kicsinyítés/

Színes

Példány

példányszámot adhat meg.

Méret

nincs benne a megjelenik az kattintson az méretbeállítás a méretlistában.

- megadhatja a nyomtatandó példányok számát. 1 és 999 közötti

Méret

- megadhatja a tálcába töltött papír méretét. Ha szükséges méret

Méret

mezőben, kattintson az

Egyedi papírméret

gombra. Ezek után megjelenik a kiválasztható

ablak, állítsa be a papírméretet,

Egyedi

lehetőségre. Amikor

Adja meg a használni kívánt nevet.

Adja meg a papírméretet.

Alapvető nyomtatás

Grafikák lap

Az alábbi grafikus tulajdonságokkal állíthatja be a nyomtatás minőséget az adott feladat szükségleteihez. A nyomtató tulajdonságainak megjelenítésével kapcsolatos további információkért lásd: „Dokumentum nyomtatása”, 4. oldal.

Kattintson a

Grafikák

fülre az alábbi tulajdonságok megjelenítéséhez.

Speciális beállítások

A speciális beállítások módosításához kattintson a

beállítások

gombra.

Speciális

Felbontás

A kiválasztható Felbontás lehetőségek a nyomtatómodelltől függően változhatnak.

és karakterek élesebb és tisztább nyomtatását eredményezi. Magasabb értékek esetén a dokumentum nyomtatása hosszabb ideig tarthat.

Festéktakar. üzemmód

A beállítás kiválasztása megnöveli a festékkazetta élettartamát, és jelentősminőségcsökkenés nélkül csökkenti a laponkénti költséget.

•

Nyomtató beállítása

kezelőpaneljén beállítottak szerint működik ez a funkció. Egyes nyomtatók nem támogatják ezt a lehetőséget.

: Ezen opció kiválasztásakor minden lap nyomtatásakor kevesebb

• festéket használ a készülék.

•Ki: Akkor válassza ezt az opciót, ha nincs szükséges a festéktakarékosságra a dokumentum kinyomtatásakor.

A magasabb felbontás beállítása a grafikák

: Ezen opció kiválasztásával a készülék

•

TrueType beállítások:

illesztőprogram milyen módon képezi le a dokumentumban található szöveget a nyomtatón. Válassza ki a dokumentumnak megfelelő beállítást.

Ez az opció csak Windows 98/Me használata esetén érhető el.

Letöltés bittérképként

illesztőprogram a betűtípusok adatait bittérképes grafikaként tölti le. A bonyolult betűtípusokkal szedett, mint pl. koreai vagy kínai, vagy több különböző betűtípust használó dokumentumok nyomtatása ezzel a beállítással felgyorsítható.

Nyomtatás grafikaként

ki, az illesztőprogram minden betűtípust képként tölt le a nyomtatóra. Sok grafikával és viszonylag kevés TrueType-betűtípussal rendelkező dokumentumok esetén ez a beállítás javíthatja a nyomtatási

teljesítményt (sebességet).

Minden szöveg feketén:

• engedélyezve van, a készülék a dokumentumban lévő szöveget feketével nyomtatja, függetlenül attól, hogy az a képernyőn milyen színnel jelenik meg. Ha nincs kiválasztva, a színes szöveg szürkeárnyalatban jelenik meg.

Szöveg sötétítése: A Szöveg sötétítése

• készülék a dokumentumban lévő szöveget sötétebben nyomtatja, mint normál dokumentumoknál.

Ez a beállítás határozza meg, hogy az

: Ha ezt az opciót választja, az

: Ha a nyomtatás képként opciót választja

Ha a

Minden szöveg feketén

opció kiválasztásával a

lehetőség

Sötétség

Ezzel a beállítással lehet a nyomtatási feladatot világosítani vagy sötétíteni.

•

Normál

: Beállítás normál dokumentumok esetén.

Világos

• szürkeárnyalatos képek esetén megfelelő.

•

Sötét

részletesség vagy világosabb szürkeárnyalatos képek esetén megfelelő.

: Ez a beállítás nagyobb vonalszélesség vagy sötétebb

: Ez a beállítás kisebb vonalszélesség, nagyobb grafikai

Alapvető nyomtatás

Extrák lap

Kimeneti beállításokat adhat meg a dokumentumok számára. A nyomtató tulajdonságainak megjelenítésével kapcsolatos további információkért lásd: „Dokumentum nyomtatása”, 4. oldal.

Extrák

fülre kattintva a következő funkciókat érheti el:

Névjegy lap

Névjegy

nyomtató illesztőprogram verziószámát. Ha van internetböngészője, a honlap ikonra kattintva kapcsolódhat az internetre. A nyomtató tulajdonságainak megjelenítésével kapcsolatos további információkért lásd: „Dokumentum nyomtatása”, 4. oldal.

lapon tekintheti meg a szerzői jogi nyilatkozatot és a

Vízjel

Háttérkép készíthető különböző szövegekkel a dokumentum minden oldalához.

Gyakran sablont használnak az előnyomott űrlapok és levélpapírok helyett. Részletes információkért lásd:

Részletes információkért lásd:

Sablon

„Sablonok használata”, 14. oldal.

„Vízjelek használata”, 12. oldal.

Nyomtató lap

Ha a nyomtatótulajdonságokat a megtekintheti a

A következő információk Windows XP esetén érvényesek. Más Windows rendszer esetén olvassa el a rendszer kézikönyvét vagy online súgóját.

Kattintson a Windows

Válassza a

Válassza ki

Kattintson jobb egérgombbal a nyomtató ikonjára, majd válassza a

Tulajdonságok

Kattintson a

Magasságkorekkció

Ha a nyomtatót nagy magasságban fogja használni, e négyzet bejelölésével az adott körülményekre optimalizálhatja a nyomtatási minőséget.

Energiatakarékos üzemmód

Ha ez a lehetőség be van jelölve, akkor a nyomtató egy adott idő után energiatakarékos módba kapcsol át.

Nyomtató

Nyomtatók és faxok

a nyomtató

lehetőséget.

Nyomtató

Nyomtatók

lapot. Beállíthatja a nyomtatókonfigurációt.

Start

menüjére.

ikonját.

fülre, és adja meg a beállításokat.

mappán keresztül éri el,

lehetőséget.

Nyomtatási beállítások

•

Oldalsorrrend

Válassza ki a nyomtatási sorrendet a legördülő listából.

Normál

nyomtatja.

Fordított sorrendben

oldalig sorrendben nyomtatja.

Páratlan oldalak

nyomtatja ki.

Páros oldalak

nyomtatja ki.

•

Újranyomtatás papírelakadáskor

nyomtató az oldal nyomtatási képét addig őrzi meg a memóriában, amíg az oldalt sikeresen ki nem nyomtatta. Papírelakadáskor a hiba elhárítása után a nyomtató újra kinyomtatja a számítógépről legutóbb érkezett oldalt.

: Itt állítható be az oldalak nyomtatási sorrendje.

: A nyomtató a lapokat az első oldaltól az utolsóig sorrendben

: A nyomtató a lapokat az utolsó oldaltól az első

: A nyomtató csak a dokumentum páratlan oldalait

: A nyomtató csak a dokumentum páros oldalait

: Ha ez az opció be van jelölve, a

Alapvető nyomtatás

Kedvenc beállítások használata

Kedvencek

lehetővé teszi, hogy az aktuális tulajdonság-beállításokat későbbi újrafelhasználás céljából mentse.

Egy

Kedvencek

Módosítsa szükség szerint a beállításokat minden fülön.

Adjon egy nevet az elemnek a

Kattintson a A

mentésre kerül.

Egy már mentett beállítás használatához válassza ki az elemet

Kedvencek

a Kedvencek beállítások szerint működik.

Egy Kedvencek beállítás törléséhez válassza ki a kívánt elemet a listából, majd kattintson a

A nyomtató alapértelmezett beállításainak visszaállításához válassza ki az

Nyomtató alapért.

opció, amely minden tulajdonságlapon megtalálható,

elem mentéséhez:

Kedvencek

Mentés

gombra.

Kedvencek

mentésekor az illesztőprogram összes beállítása

legördülő listából. A nyomtató ezután a kiválasztott

Törlés

gombra.

opciót a listából.

adatbeviteli mezőben.

A Súgó használata

A készülékhez van egy súgó, mely a el a nyomtató tulajdonságok párbeszédpanelén. A súgótémakörök részletes információkkal szolgának a nyomtató-illesztőprogram funkcióival kapcsolatban.

Kattinthat az ablak jobb felső sarkában lévő gombra is, majd a kérdéses opcióra.

Súgó

gombbal érhető

Alapvető nyomtatás

3 Speciális nyomtatási

Több oldal nyomtatása egy lapra

szolgáltatások

Ez a fejezet mutatja be a nyomtatási opciókat és a speciális nyomtatási feladatokat.

EGJEGYZÉS

• A felhasználói kézikönyvben feltűntetett nyomtató-illesztőprogram

Tulajdonságok

kezelőfelülettől függően. Azonban a nyomtatótulajdonságok-ablak összetétele hasonló.

• Ha meg akarja tudni a nyomtató pontos nevét, ellenőrizheti azt a mellékelt CD-ROM-on.

A fejezet tartalma:

• Több oldal nyomtatása egy lapra (N lap/oldal nyomtatás)

• Poszternyomtatás

• Kicsinyített vagy nagyított dokumentum nyomtatása

• A dokumentum kinyomtatása a kiválasztott papírméretnek

megfelelően

• Vízjelek használata

• Sablonok használata

ablaka eltérő lehet a használt nyomtatótól és a

1 2

3 4

(N lap/oldal nyomtatás)

Kiválaszthatja, hogy hány oldalt szeretne egy papírlapra kinyomtatni. Ha egy lapra több oldalt szeretne nyomtatni, az oldalak kisebb méretben jelennek meg, az Ön által meghatározott sorrendben. Maximum 16 oldalt lehet egy lapra kinyomtatni.

A használt alkalmazásból nyissa meg a nyomtató Tulajdonságok panelét, mert itt lehet a nyomtatási beállításokat módosítani. Lásd: „Dokumentum nyomtatása”, 4. oldal.

Elrendezés

lehetőséget a

Válassza ki az egy lapra nyomtatandó oldalak számát (1, 2, 4, 6, 9 vagy 16) az

lapon válassza a

Típus

legördülő listából.

Lap/oldal

Laponként több oldal

legördülő listából.

Speciális nyomtatási szolgáltatások

Válassza ki az oldalsorrendet az ha szükséges.

Jelölje be az oldalra egy keretet szeretne nyomtatni.

Kattintson a a -méretet és a -típust.

Kattintson az OK gombra, és nyomtassa ki a dokumentumot.

Oldalkeret nyomtatása

Papír

fülre, és válassza ki a papírforrást,

Oldalsorrend

lehetőséget, ha minden

legördülő listából,

Poszternyomtatás

Kicsinyített vagy nagyított

Ez a szolgáltatás teszi lehetővé, hogy egyoldalas dokumentumot 4, 9 vagy 16 papírlapra nyomtasson ki, majd a lapok összeragasztásával egy poszter méretű dokumentumot kapjon.

A használt alkalmazásból nyissa meg a nyomtató Tulajdonságok panelét, mert itt lehet a nyomtatási beállításokat módosítani.

Lásd: „Dokumentum nyomtatása”, 4. oldal.

Elrendezés

legördülő listából.

lapon válassza a

Poszter

lehetőséget a

Típus

dokumentum nyomtatása

Úgy módosíthatja egy oldal tartalmát, hogy az nagyobb vagy kisebb legyen a kinyomtatott oldalon.

A használt alkalmazásból nyissa meg a nyomtató Tulajdonságok panelét, mert itt lehet a nyomtatási beállításokat módosítani.

Lásd: „Dokumentum nyomtatása”, 4. oldal.

Papír

lapon válassza a

Típus

legördülő listából.

Írja be az átméretezési arányt a A és a gombokat is használhatja.

Kicsinyítés/Nagyítás

Százalék

mezőbe.

lehetőséget

A Poszter lehetőség beállítása: Az oldalelrendezés lehetséges értékei:

2x2

lehetőséget választja, akkor a kimenet automatikusan 4 lapra

lesz széthúzva.

Határozza meg az átfedést milliméterben vagy hüvelykben, így könnyebb lesz összeillesztenie a lapokat.

Kattintson a a -méretet és a -típust.

Kattintson az OK gombra, és nyomtassa ki a dokumentumot. Készítse el a posztert a lapok összeállításával.

Papír

fülre, és válassza ki a papírforrást,

2x2, 3x3

0,15 hüvelyk

vagy

4x4

. Ha a

0,15 hüvelyk

Válassza ki a papírforrást, a -méretet és a -típust a

Papírbeállítások

Kattintson az OK gombra, és nyomtassa ki a dokumentumot.

ablakban.

Speciális nyomtatási szolgáltatások

A dokumentum kinyomtatása

Vízjelek használata a kiválasztott papírméretnek megfelelően

A nyomtatónak ez a szolgáltatása teszi lehetővé a nyomtatási feladat

adott papírmérethez igazítását, a digitális dokumentum méretétől függetlenül. Ez hasznos lehet például olyankor, ha egy nagyobb dokumentum megjelenését a végleges nyomtatás előtt kisebb méretű papíron szeretné ellenőrizni.

A használt alkalmazásból nyissa meg a nyomtató Tulajdonságok panelét, mert itt lehet a nyomtatási beállításokat módosítani. Lásd: „Dokumentum nyomtatása”, 4. oldal.

Papír

lapon válassza a

legördülő listából.

Jelölje ki a megfelelő méretet a

Laphoz méretezés

Cél oldal

legördülő listából.

lehetőséget a

Típus

A vízjelnyomtatás opció lehetővé teszi szöveg nyomtatását a

meglévő dokumentum fölé. Előfordulhat, hogy például nagy, szürke

betűs „VÁZLAT”, vagy „BIZALMAS” feliratot szeretne átlósan

dokumentuma első vagy összes oldalára nyomtatni.

A nyomtató több, előre megadott vízjelet tartalmaz, amiket módosítani

lehet, vagy újakat lehet hozzáadni a listához.

Meglévő vízjel használata

A használt alkalmazásból nyissa meg a nyomtató Tulajdonságok panelét, mert itt lehet a nyomtatási beállításokat módosítani.

Lásd: „Dokumentum nyomtatása”, 4. oldal.

Kattintson az legördülő listából. A kiválasztott vízjel megjelenik az előnézeti

képen.

Extrák

fülre, és válassza ki a kívánt vízjelet a

Vízjel

Válassza ki a papírforrást, a -méretet és a -típust a

Papírbeállítások

Kattintson az OK gombra, és nyomtassa ki a dokumentumot.

ablakban.

Előnézeti kép

Kattintson az OK gombra, és kezdje meg a nyomtatást.

EGJEGYZÉS

: Az előnézeti képen látható az oldal nyomtatási képe.

Vízjel készítése

A használt alkalmazásból nyissa meg a nyomtató Tulajdonságok panelét, mert itt lehet a nyomtatási beállításokat módosítani. Lásd: „Dokumentum nyomtatása”, 4. oldal.

Speciális nyomtatási szolgáltatások

Kattintson az a

Vízjel

Írjon be egy szöveget 40 karakter hosszú szöveget írhat be. Az üzenet megjelenik az előnézeti ablakban.

Ha a

Csak az elso oldal

csak az első oldalra lesz kinyomtatva.

Válassza ki a vízjelbeállításokat. A betűtípus nevét, stílusát, színét, szürkeskála-szintjét és

abetűméretet a szögét pedig a

Kattintson a adni.

Ha elkészült a szerkesztéssel, kattintson az OK gombra, és indítsa el a nyomtatást.

A vízjel nyomtatásának kikapcsolásához válassza ki a értéket a

Vízjel

Extrák

fülre, majd kattintson a

részben. Megjelenik a

A vízjel szövege

négyzet meg van jelölve, a vízjel

Betutípus tulajdonságok

Szöveg tájolása

Hozzáadás

legördülő listából.

gombra, ha új vízjelet szeretne a listához

Szerkesztés

Vízjel szerkesztése

mezőbe. Legfeljebb

részen, a vízjel

szakaszban adhatja meg.

ablak.

(Nincs vízjel)

gombra

Vízjel szerkesztése

A használt alkalmazásból nyissa meg a nyomtató Tulajdonságok panelét, mert itt lehet a nyomtatási beállításokat módosítani.

Lásd: „Dokumentum nyomtatása”, 4. oldal.

Kattintson az a

Vízjel

Válassza ki a szerkeszteni kívánt vízjelet a listából, majd módosítsa a vízjel szövegét és tulajdonságait.

Kattintson a

Kattintson az OK gombra, amíg ki nem lép a nyomtatásablakból.

Extrák

fülre, majd kattintson a

részben. Megjelenik a

Frissítés

gombra a változtatások mentéséhez.

Szerkesztés

Vízjel szerkesztése

Jelenlegi vízjelek

ablak.

Vízjel törlése

A használt alkalmazásból nyissa meg a nyomtató Tulajdonságok panelét, mert itt lehet a nyomtatási beállításokat módosítani.

Lásd: „Dokumentum nyomtatása”, 4. oldal.

Kattintson az a Vízjel területen. Megjelenik a

Válassza ki a törölni kívánt vízjelet a majd kattintson a

Kattintson az OK gombra, amíg ki nem lép a nyomtatásablakból.

Extrák

fülre, majd kattintson a

Törlés

gombra.

Szerkesztés

Vízjel szerkesztése

Jelenlegi vízjelek

ablak.

gombra

listából,

Speciális nyomtatási szolgáltatások

Dear ABC

Regards

WORLD BEST

Sablonok használata

Mi a sablon?

A sablon egy speciális formátumú fájlban, a merevlemezes meghajtón (HDD) tárolt szöveg és/vagy kép, melyet bármely dokumentumra nyomtathatunk. Gyakran használnak sablont az előnyomott űrlapok és levélpapírok helyett. Előnyomott levélpapír helyett sablont is készíthet, mely ugyanazokat az információkat tartalmazza, amit jelenleg a fejléces levélpapírja. Céges fejlécű levél nyomtatásához nem szükséges előre nyomtatott fejléces papírt helyeznie a nyomtatóba. Elég egy üres papírt helyeznie a nyomtatóba és azt fejléc-sablon nyomtatására beállítania.

Új sablon készítése

Sablon használatához egy céges emblémát vagy képet tartalmazó új sablont kell készítenie.

Hozzon létre, vagy nyisson meg egy dokumentumot, ami a sablonhoz szükséges szöveget vagy képet tartalmazza. Helyezze el az elemeket pontosan úgy, ahogy azt a kinyomtatott lapon látni szeretné.

Dokumentum sablonként való mentéséhez lépjen a nyomtató tulajdonságaihoz. Lásd: „Dokumentum nyomtatása”, 4. oldal.

Kattintson az a

Sablon

Extrák

területen.

fülre, majd kattintson a

Szerkesztés

gombra

A Sablon szerkesztése ablakban kattintson a gombra.

A Sablon létrehozása ablakban adjon meg egy maximum nyolc karakter hosszú nevet a

elérési utat, ha szükséges. (Az alapértelmezett elérési út: C:\Formover.)

Fájlnév

mezőben. Válassza ki a kívánt

Sablon létrehozása

Előnézeti kép

Speciális nyomtatási szolgáltatások

Kattintson a mezőben.

A létrehozás befejezéséhez kattintson az OK vagy az gombra.

A számítógép nem nyomtatja ki a fájlt. A fájl nyomtatás helyett a számítógép merevlemezén lesz eltárolva.

EGJEGYZÉS

egyezzen a sablonnal nyomtatandó dokumentumok méretével.

A sablon ne tartalmazzon vízjelet.

Mentés

gombra. A név megjelenik a

: A sablondokumentum mérete meg kell, hogy

Sablon lista

Igen

Sablonoldal használata

A sablont elkészítése után azonnal ki lehet nyomtatni a kívánt dokumentummal. Sablon nyomtatása dokumentummal:

Hozza létre, vagy nyissa meg a kinyomtatni kívánt dokumentumot.

A használt alkalmazásból nyissa meg a nyomtató Tulajdonságok panelét, mert itt lehet a nyomtatási beállításokat módosítani.

Lásd: „Dokumentum nyomtatása”, 4. oldal.

Kattintson az

Válassza ki a kívánt sablont a

Ha a kívánt sablonfájl nem jelenik meg a kattintson a majd válassza ki a sablonfájlt.

Ha a használni kívánt sablonfájlt külső adattárolóra mentette,

Sablon betöltése

a A fájl kiválasztása után kattintson a

megjelenik a Válassza ki a kívánt sablont a

Extrák

fülre.

Sablon

Szerkesztés

Sablon lista

és a

Sablon betöltése

ablak használatával azt is be lehet tölteni.

mezőben, és készen áll a nyomtatásra.

Sablon lista

legördülő listából.

Sablon

Megnyitás

mezőből.

listában, gombra,

gombra. A fájl

Szükség esetén kattintson a

megerosítése nyomtatáskor

minden alkalommal, amikor dokumentumot kívánt nyomtatni, megjelenik egy ablak, ami megkérdezi, hogy kíván-e sablont nyomtatni a dokumentumra.

Ha a négyzet nincs bejelölve, és kiválasztott egy sablont, a rendszer automatikusan kinyomtatja a sablont a dokumentumra.

Kattintson az OK vagy az nem indul.

A nyomtató letölti a kiválasztott sablont a nyomtatási feladathoz, és kinyomtatja a dokumentumra.

EGJEGYZÉS

együtt nyomtatott dokumentum felbontásával.

: A sablon felbontásának meg kell egyeznie a sablonnal

Sablon nyomtatásának

gombra. Ha bejelöli ezt az opciót,

Igen

gombra addig, amíg a nyomtatás el

Sablonoldal törlése

A nem használt sablonoldalakat le lehet törölni.

A Nyomtató tulajdonságai ablakban kattintson az

Kattintson a

Válassza ki a törölni kívánt sablont a

Kattintson a

Amikor egy megerősítést kérő ablak jelenik meg, kattintson az gombra.

Kattintson az OK gombra, amíg ki nem lép a nyomtatásablakból.

Szerkesztés

Sablon törlése

gombra a

Sablon

Sablon lista

gombra.

Extrák

területen.

mezőből.

fülre.

Igen

Speciális nyomtatási szolgáltatások

4 A nyomtató helyi megosztása

A nyomtatót közvetlenül csatlakoztathatja egy kiválasztott számítógéphez, melyet „gazdaszámítógépnek” hívnak a hálózaton.

A következő információk Windows XP esetén érvényesek. Más Windows rendszer esetén olvassa el a rendszer kézikönyvét vagy online súgóját.

EGJEGYZÉS

•Ellenőrizze a nyomtatóval kompatibilis operációs rendszer(eke)t.

Tekintse meg a nyomtató felhasználói kézikönyvének operációs rendszerekkel való kompatibilitásról szóló részét.

• Ha meg akarja tudni a nyomtató pontos nevét, ellenõrizheti azt

a mellékelt CD-ROM-on.

Gazdaszámítógép beállítása

Indítsa el a Windowst.

Start

menüből válassza a

Kattintson kétszer a

Nyomtató

Jelölje be

Töltse ki a

menüből válassza a

A nyomtató megosztása

Megosztási név

Nyomtatók és faxok

nyomtató ikonjára

mezőt, majd kattintson az OK gombra.

Megosztás

négyzetet.

lehetőséget.

Ügyfél-számítógép beállítása

Kattintson jobb egérgombbal a Windows majd válassza az

Nyissa ki a bal oldalon látható hálózatok mappát.

Kattintson a megosztásnévre.

Start

menüből válassza a

Kattintson kétszer a

Nyomtató

Portok

lapon kattintson a

Válassza a gombra.

Töltse ki a a megosztási névvel.

Kattintson az OK, majd a

Kattintson az

Intéző

lehetőséget.

Nyomtatók és faxok

nyomtató ikonjára

menüből válassza a

Port hozzáadása

Helyi port

Írjon be egy portnevet

Alkalmaz

lehetőséget, majd kattintson az

, majd a OK gombra.

gombra.

Start

gombjára,

lehetőséget.

Tulajdonságok

mezőt ugyanazzal

lehetőséget.

lehetőségre.

Új port

A nyomtató helyi megosztása

5 A nyomtató használata

Linux operációs rendszer esetén

A nyomtatót Linux környezetben is lehet használni.

A fejezet tartalma:

• Rendszerkövetelmények

• A nyomtató-illesztőprogram telepítése

• A nyomtató csatlakozási módjának módosítása

• A nyomtató-illesztőprogram eltávolítása

• A nyomtatóbeállító szoftver (Configuration Tool) használata

• LLPR-beállítások módosítása

Rendszerkövetelmények

Támogatott operációs rendszerek

• Redhat 6.2/7.0/7.1 és újabb verziók

• Linux Mandrake 7.1/8.0 és újabb verziók

• SuSE 6.4/7.0/7.1 és újabb verziók

• Debian 2.2 és újabb verziók

• Caldera OpenLinux 2.3/2.4 és újabb verziók

• Turbo Linux 6.0 és újabb verziók

• Slackware 7.0/7.1 és újabb verziók

Ajánlott konfiguráció

• Pentium IV 1 GHz vagy újabb processzor

• RAM: 64 MB vagy több memória

• HDD: 1 GB vagy nagyobb kapacitású

Szoftver

• Glibc 2.1 vagy újabb verzió

• GTK+ 1.2 vagy újabb verzió

•GhostScript

EGJEGYZÉS

•

A felhasználói kézikönyvben látható Linux nyomtatótulajdonságok ablak eltérő lehet a használt nyomtatótól és a kezelőfelülettől függően. Azonban a tulajdonságok összetétele hasonló.

• A nyomtató nevét a mellékelt CD-ROM-on ellenőrizheti.

A nyomtató használata Linux operációs rendszer esetén

A nyomtató-illesztőprogram telepítése

Bizonyosodjon meg arról, hogy a nyomtató a számítógéphez van-e csatlakoztatva. Kapcsolja be a nyomtatót és a számítógépet.

Amikor megjelenik a rendszergazda bejelentkezési ablaka, írja be a „

a rendszergazdai jelszót.

EGJEGYZÉS

(root) kell bejelentkeznie. Ha nincs ilyen jogosultsága, kérje meg a rendszergazdát.

Helyezze be a nyomtatószoftvert tartalmazó CD-lemezt. A CD-ROM automatikusan elindul.

EGJEGYZÉS

az ablak alján levő ikonra. A megjelenő konzolon írja be az alábbiakat: [root@local /root]# [root@local cdrom]#

Válassza ki a telepítés módját -

Expert

gombra.

root

” felhasználót a

: A nyomtatószoftver telepítéséhez rendszergazdaként

: Ha a CD-ROM nem indul el automatikusan, kattintson

cd /mnt/cdrom

./setup.sh

(Szakértő) - majd kattintson a

mezőbe, és adja meg

(a CD-ROM-könyvtár)

Recommended

Continue

(Ajánlott) vagy

(Folytatás)

Expert

módnál adja meg a kívánt lehetőségeket, majd

kattintson a

Megkezdődik a nyomtató-illesztőprogram telepítése. Ha a telepítés véget ért, kattintson a

Begin Install

Start

(Telepítés indítása) lehetőségre.

(Indítás) gombra.

Recommended

beavatkozást. Az esetén meg kell határozni a telepítés útvonalát és a nyomtatási rendszert.

Ha a

Recommended

(Ajánlott) mód nem igényel felhasználói

Expert

(Szakértő) telepítési mód kiválasztása

módot választotta, ugorjon 6. lépésre.

A nyomtató használata Linux operációs rendszer esetén

Megjelenik a Linux nyomtatóbeállítás-ablaka. Kattintson az

Printer

(Nyomtató hozzáadása) ikonra az ablak tetején található

eszközsoron.

EGJEGYZÉS

megjelenhet a rendszergazda bejelentkezési ablaka. Írja be a „

felhasználónevet a

jelszót.

Az ablakban láthatók a rendszerre telepített nyomtatók. Válassza ki a használni kívánt nyomtatót. A kiválasztott nyomtatóhoz tartozó

funkciófülek az Add a printer (Nyomtató hozzáadás) ablak tetején láthatók.

EGJEGYZÉS

a PS-illesztőprogramot választani.

: A használt nyomtatási rendszertől függően

mezőbe, majd adja meg a rendszergazdai

: Ha a nyomtató támogatja a PS-nyomtatást, ajánlott

Add

root

”

Xerox PHASER 3117 User Manual [hu]

Specifications and Main Features

Frequently Asked Questions

User Manual

Bevezetés

Különleges szolgáltatások

A nyomtató részei

Elölnézet

Hátulnézet

A nyomtató üzembe helyezése

Kicsomagolás

Elhelyezés

A festékkazetta behelyezése

Papír betöltése

A nyomtatókábel csatlakoztatása

A nyomtató bekapcsolása

Tesztoldal nyomtatása

A nyomtatószoftver telepítése

Nyomtatási anyagok használata

Papír és egyéb anyagok kiválasztása

Típus és kapacitás

Papír és különleges anyagok használatára vonatkozó útmutatások

Papír betöltése

A tálca használata

A Kézi adagolás mód használata

Nyomtatás különleges anyagokra

Nyomtatási feladat törlése

A nyomtató karbantartása

A festékkazetta karbantartása

A festék eloszlatása a kazettában

A festékkazetta cseréje

A festéktakarékos üzemmód használata

A nyomtató tisztítása

A készülék belsejének tisztítása

Tartozékok és pótalkatrészek

Problémamegoldás

Általános nyomtatási problémák megoldása

Papírelakadás megszüntetése

A papírkimeneti részen

A papíradagolási területen

A festékkazetta környékén

Tippek a papírelakadás elkerülésére

Hibaelhárítás - hibaüzenetek

Gyakori Windows problémák

Gyakori Linux problémák

Áttekintés

Támogatott papírtípusok

A papír használatára vonatkozó irányelvek

A kimeneti tálca kapacitása

A készülék és a papír tárolási feltételei

TÁRGYMUTATÓ

TARTALOMJEGYZÉK

A nyomtatószoftver újratelepítése

A nyomtatószoftver telepítése

A nyomtatószoftver eltávolítása

Nyomtatószoftver telepítése Windows használata esetén

Dokumentum nyomtatása

A nyomtató beállítása

Elrendezés lap

Papír lap

Grafikák lap

Extrák lap

Névjegy lap

Nyomtató lap

Kedvenc beállítások használata

A Súgó használata

• Több oldal nyomtatása egy lapra (N lap/oldal nyomtatás)

Speciális nyomtatási szolgáltatások

Poszternyomtatás

Vízjel készítése

Vízjel szerkesztése

Vízjel törlése

Sablonok használata

Mi a sablon?

Új sablon készítése

Sablonoldal használata

Sablonoldal törlése

4 A nyomtató helyi megosztása

Gazdaszámítógép beállítása

Ügyfél-számítógép beállítása
