Imprimantes laser réseau Xerox DocuPrint
N3225 et N4025
La protection du droit d’auteur attribuée s’applique à tout ce qui se rapporte à la forme et au fond des informations et du matériel pouvant être protégés par la loi du droit d’auteur et étant actuellement permis par les dispositions législatives ou la jurisprudence ou accordé ci-après, y compris sans limite aucune, le matériel provenant des programmes logiciels apparaissant sur les écrans tels que les styles, les modèles, les icônes, l’aspect des pages, les écrans, etc.
Imprimé aux Etats-Unis d’Amérique.
XEROX® ainsi que tous les noms et toutes les références de produits Xerox cités dans ce document sont des marques déposées de Xerox Corporation. Les marques déposées d’autres sociétés sont également reconnues. PCL est une marque déposée de Hewlett-Packard Company. MS, MS-DOS, Windows NT, Microsoft LAN Manager, Windows 95, Windows 98 et Windows 2000 sont des marques déposées de Microsoft Corporation. Adobe® et PostScript® sont des marques déposées d’Adobe Systems Incorporated. TrueType est une marque déposée d’Apple Computer, Inc. OS/2 est une marque commerciale d’International Business Machines. Sun et Solaris sont des marques commerciales de Sun Corporation.
Cette imprimante comporte des émulations des langages de commande Hewlett-Packard PCL 5e et PCL 6 (reconnaît les commandes HP PCL 5e et PCL 6) et interprète ces langages de façon comparable aux imprimantes LaserJet de Hewlett-Packard.
Ce produit comprend un composant de LZW faisant l’objet d’une licence déposée aux Etats-Unis sous le numéro 4.558.302.
Des modifications sont régulièrement apportées à ce document. Des mises à jour techniques seront incluses dans les éditions ultérieures.
Copyright ©2000 Xerox Corporation. Tous droits réservés.
Chapitre 1 Configuration de l’imprimante ................................ |
1-1 |
Utilisation du panneau de commande.................................. |
1-3 |
L’affichage ....................................................................... |
1-4 |
Les voyants ...................................................................... |
1-5 |
Les touches ...................................................................... |
1-6 |
Parcours du système de menus ............................................ |
1-8 |
Indicateurs de menu......................................................... |
1-9 |
Choix d’une option de menu........................................... |
1-10 |
Verrouillages du panneau de commande ........................ |
1-12 |
Utilisation du système de menus ........................................ |
1-13 |
Menu Travaux................................................................ |
1-15 |
Menu Mot de passe........................................................ |
1-17 |

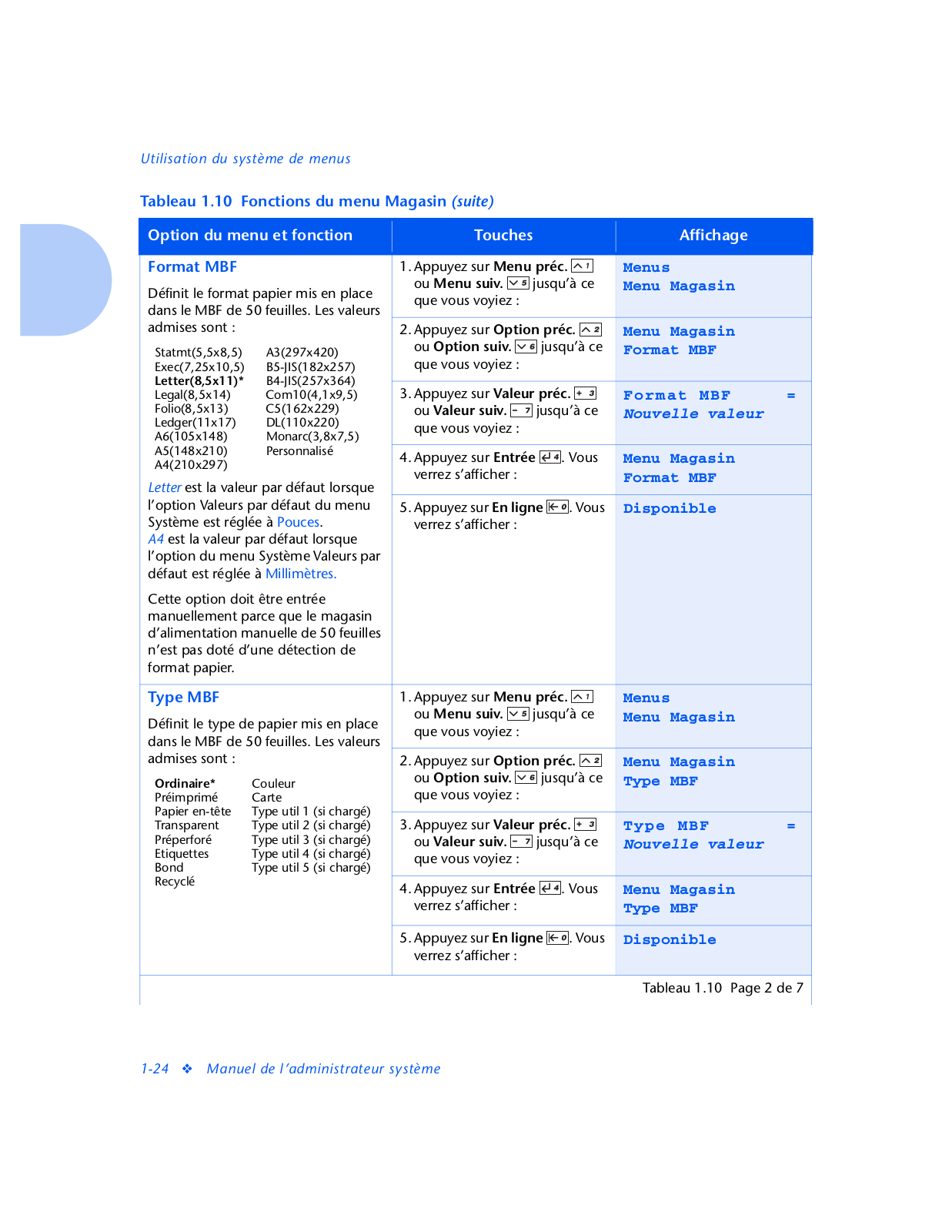

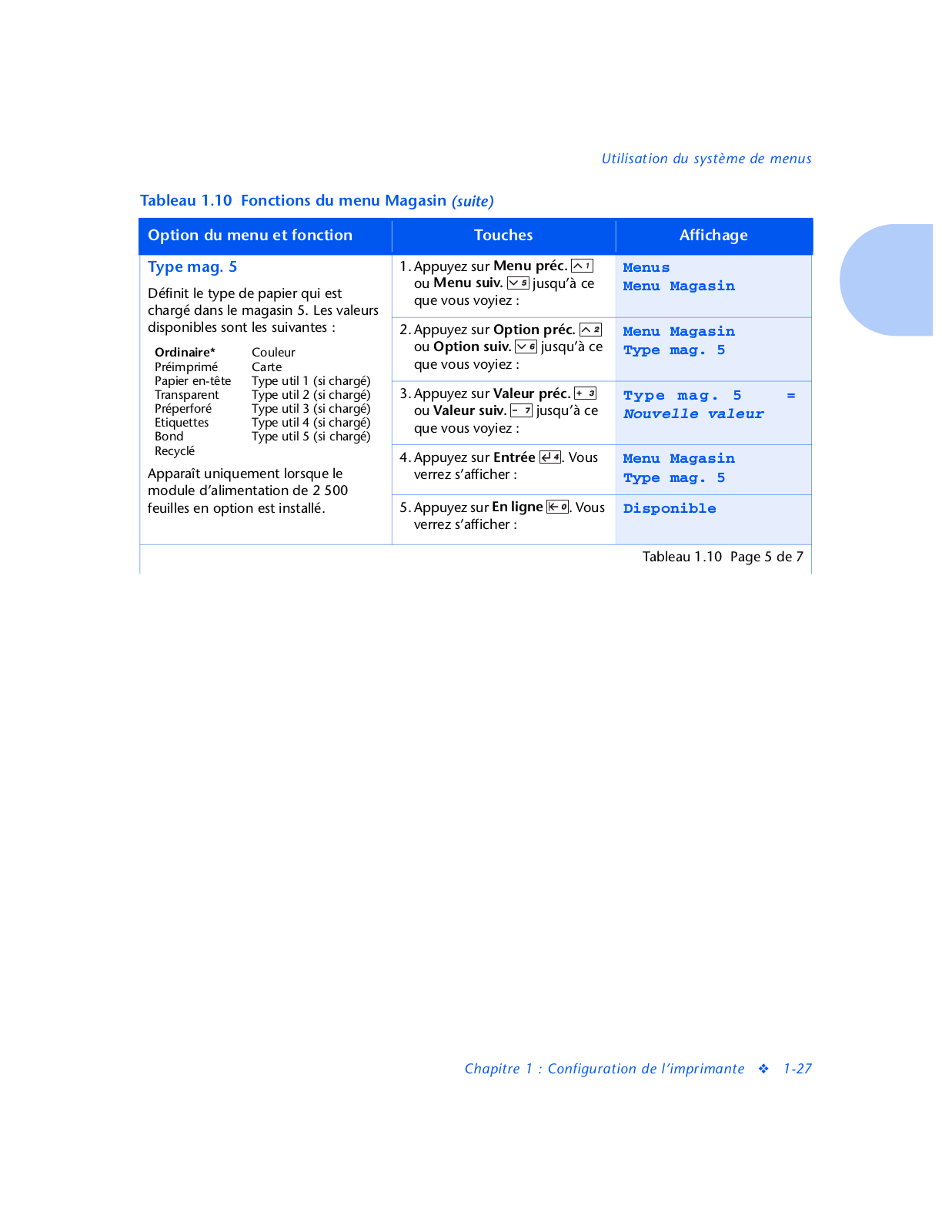

Menu Magasin............................................................... |
1-22 |

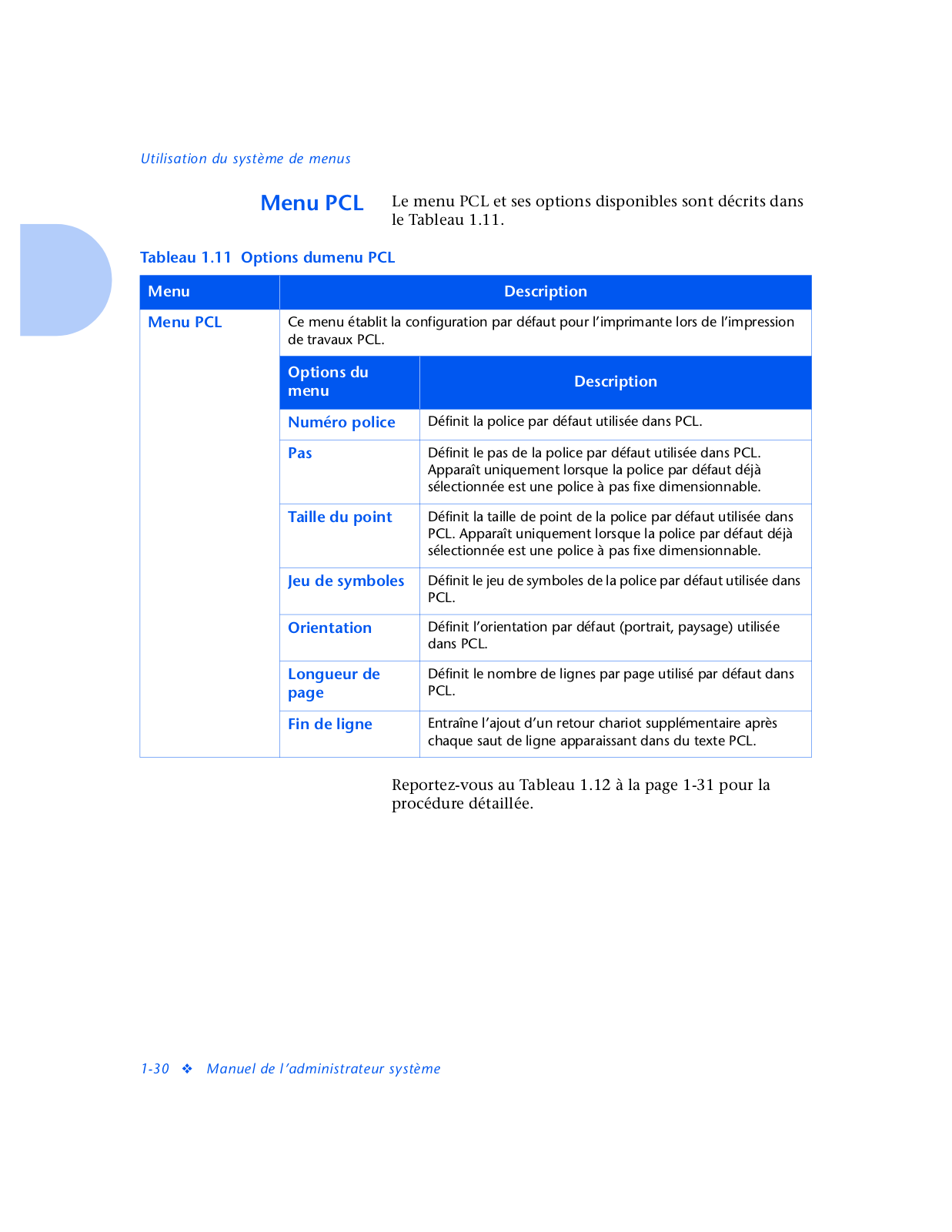

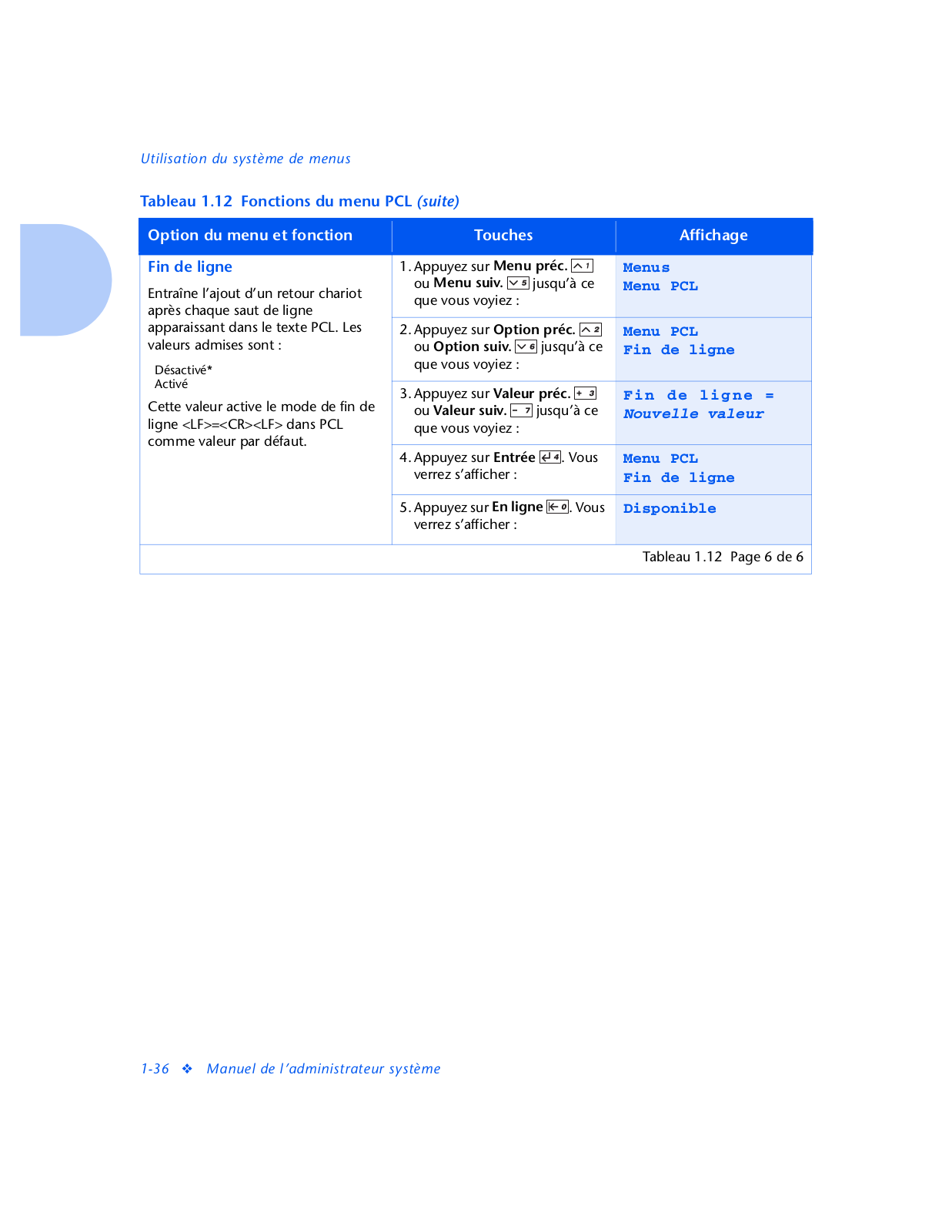

Menu PCL ...................................................................... |
1-30 |

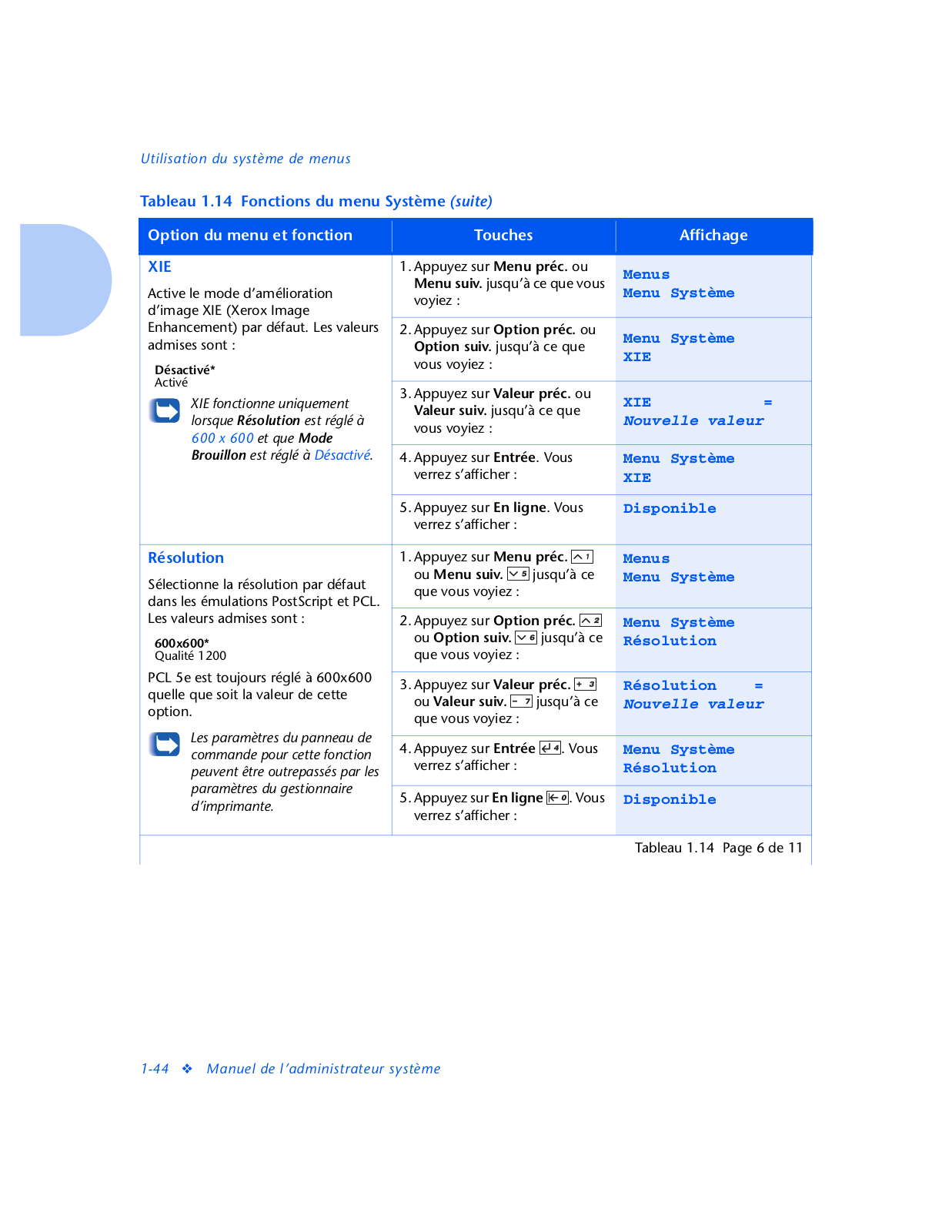

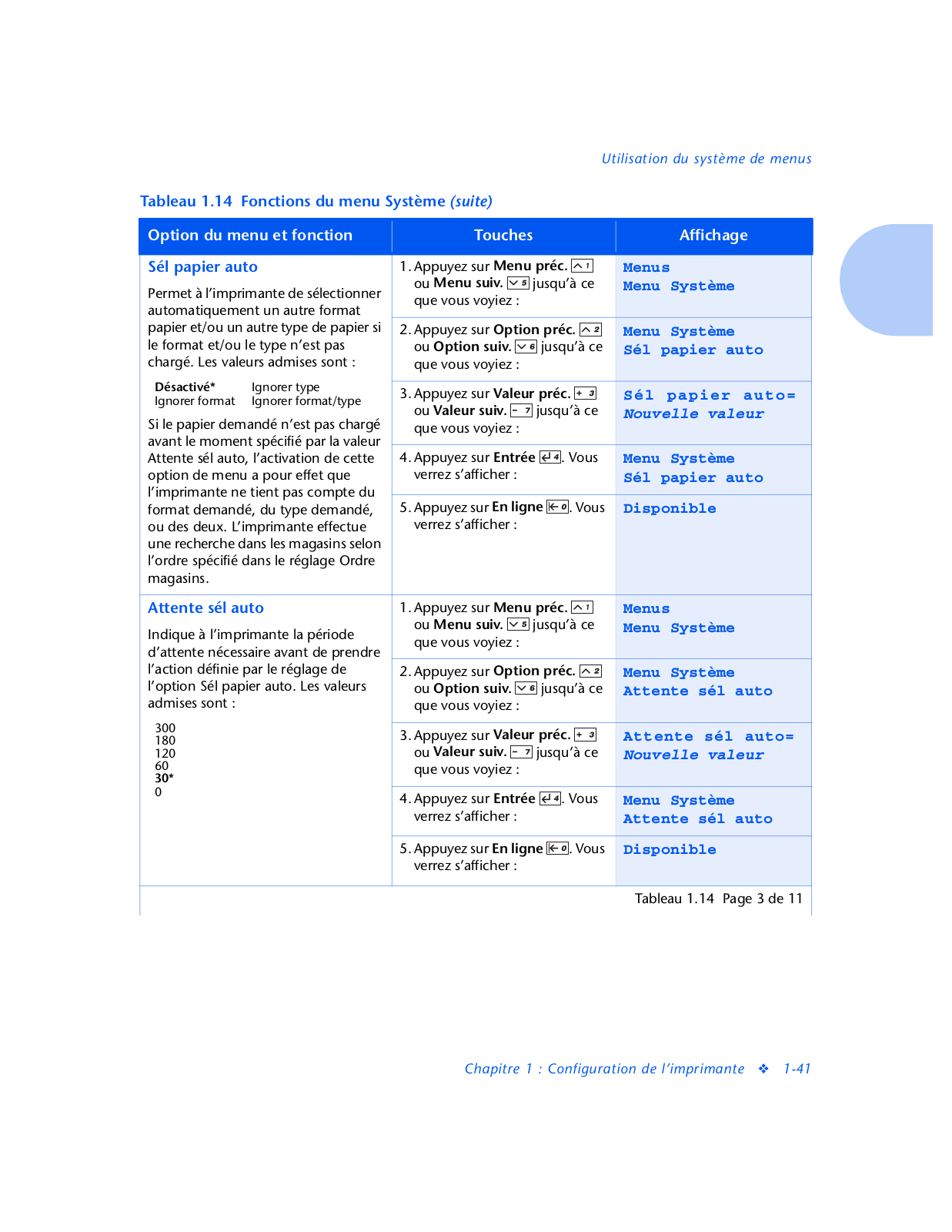

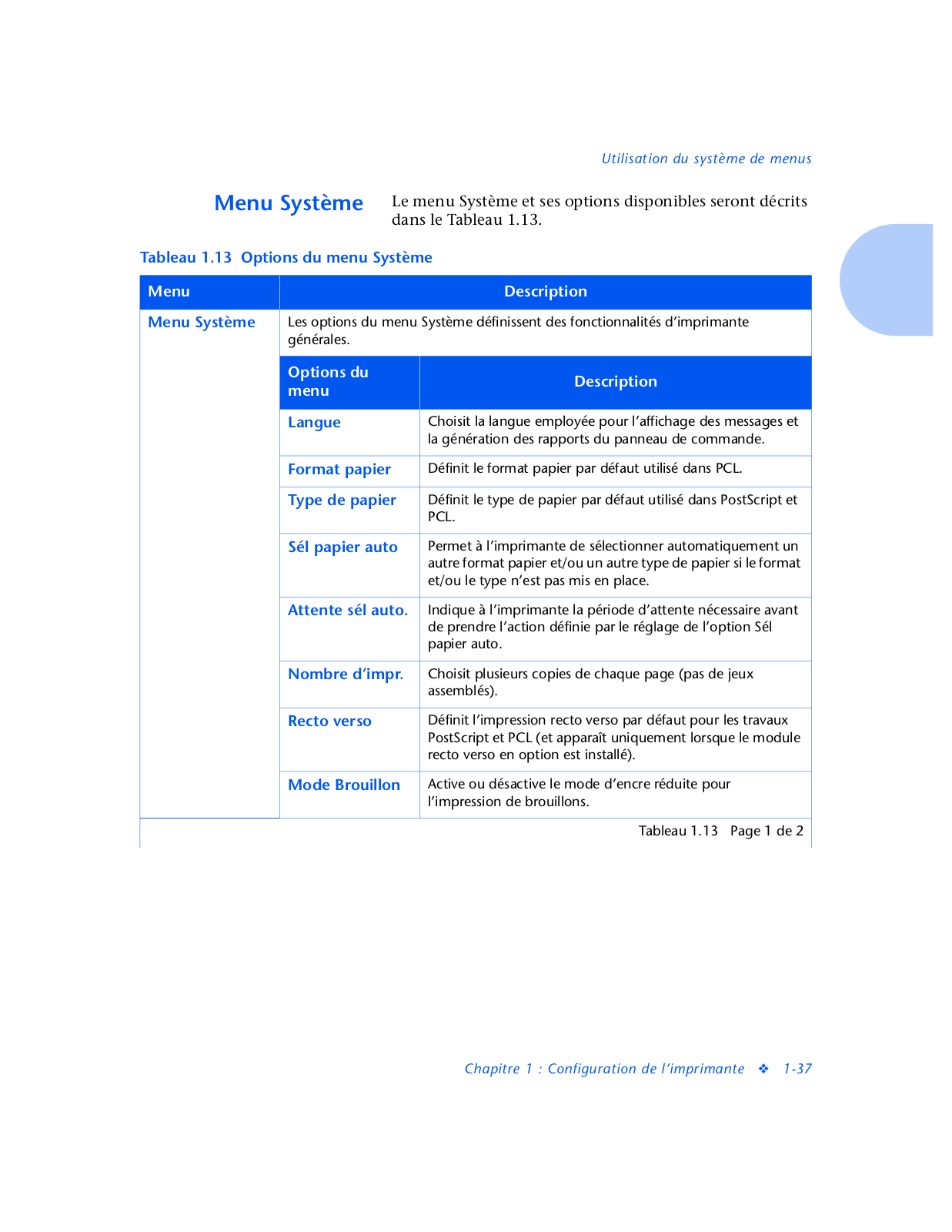

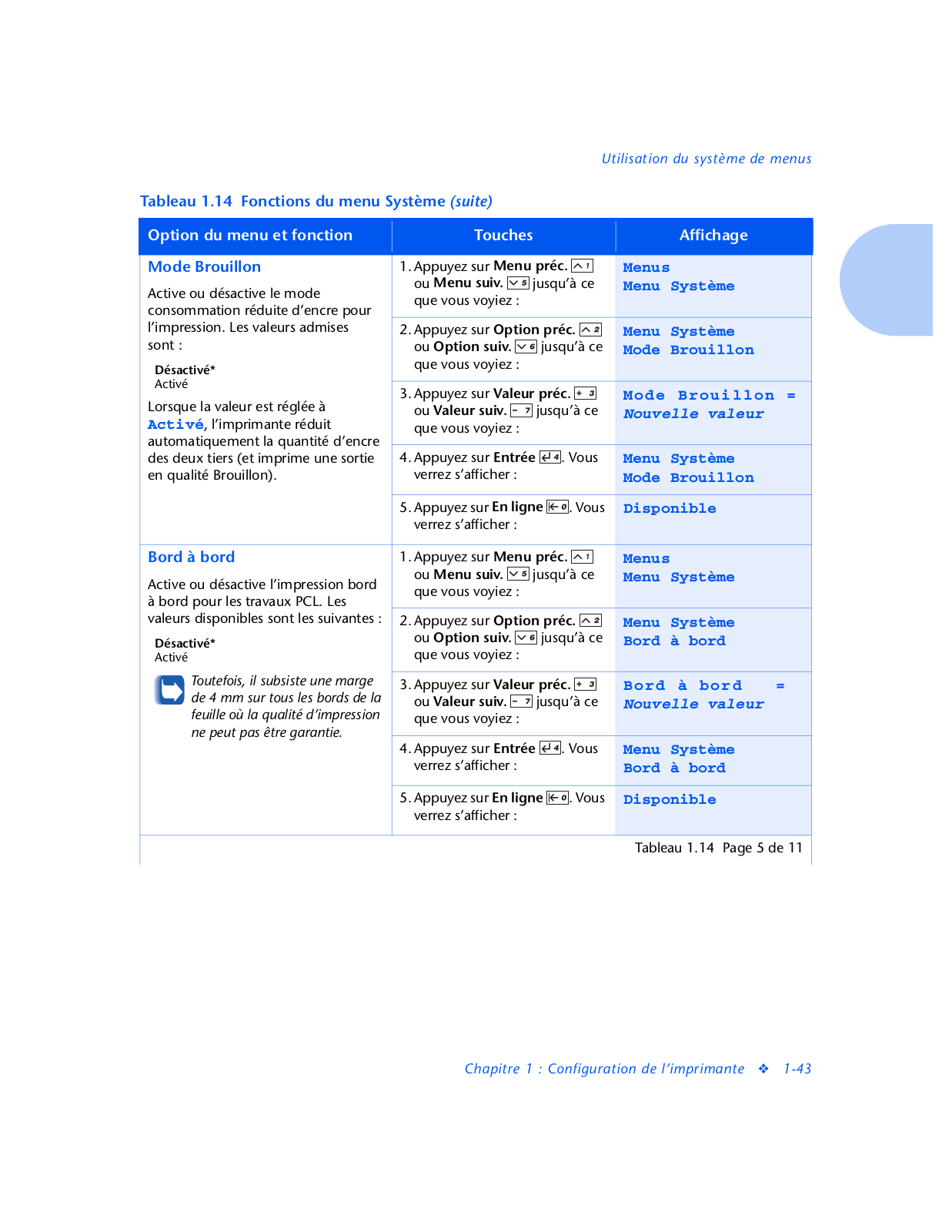

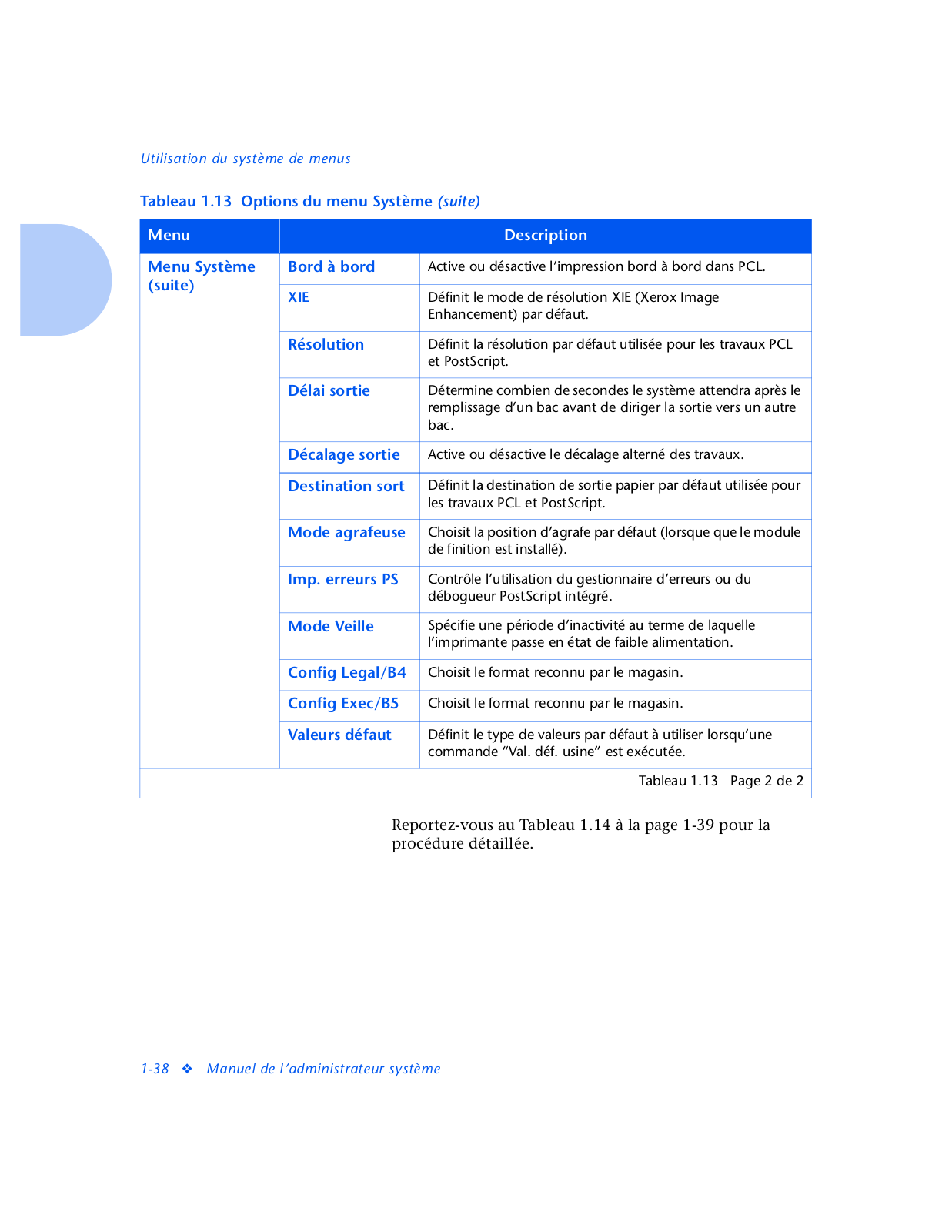

Menu Système ............................................................... |
1-37 |

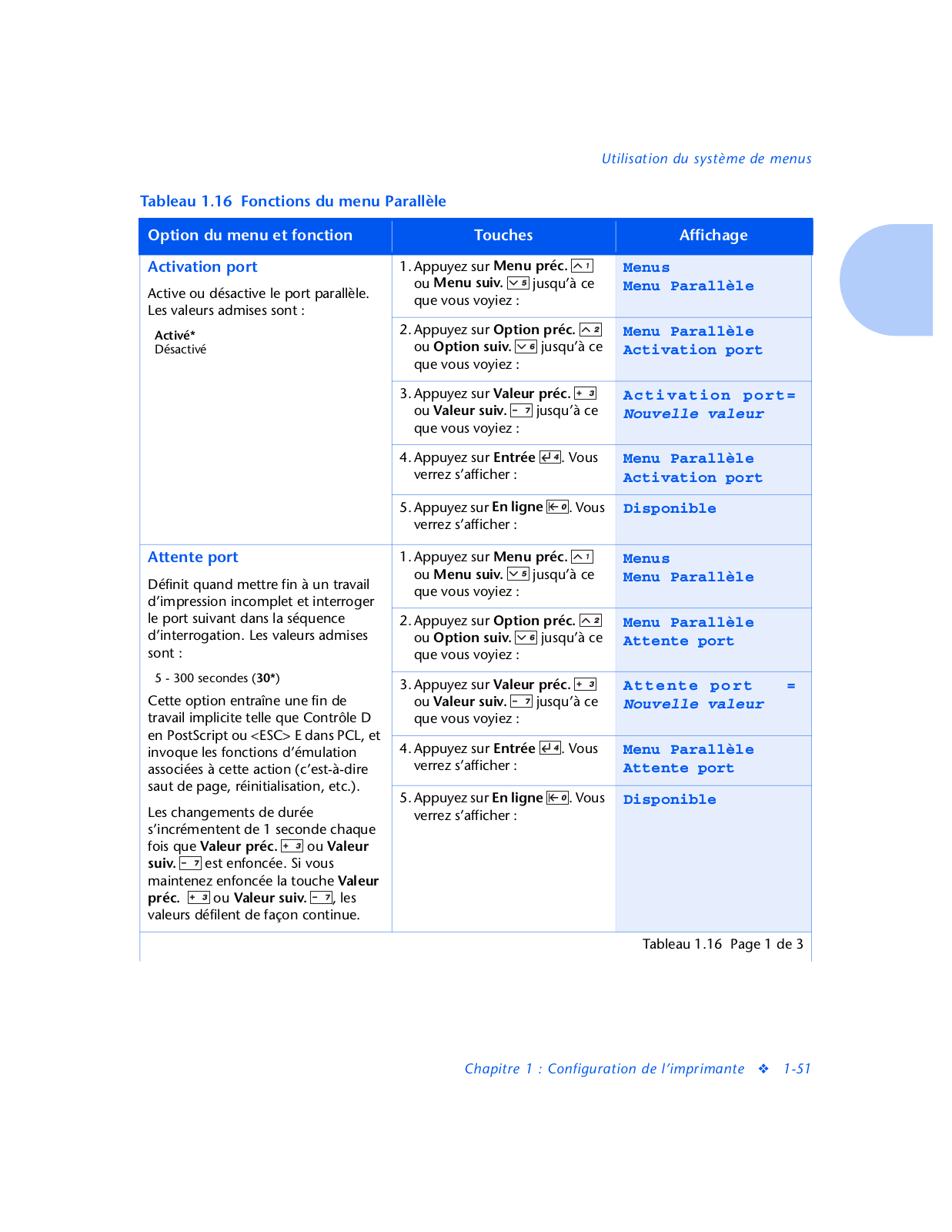

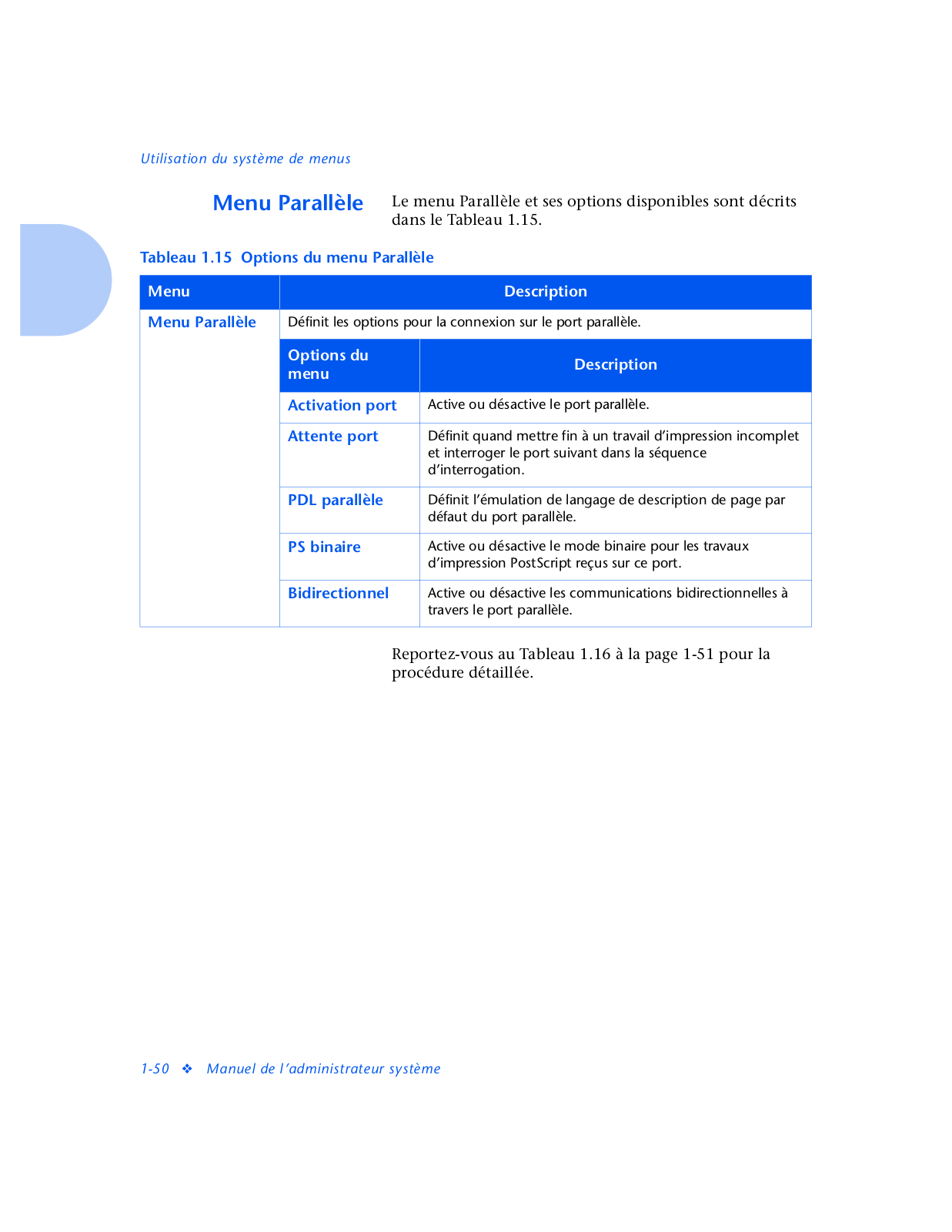

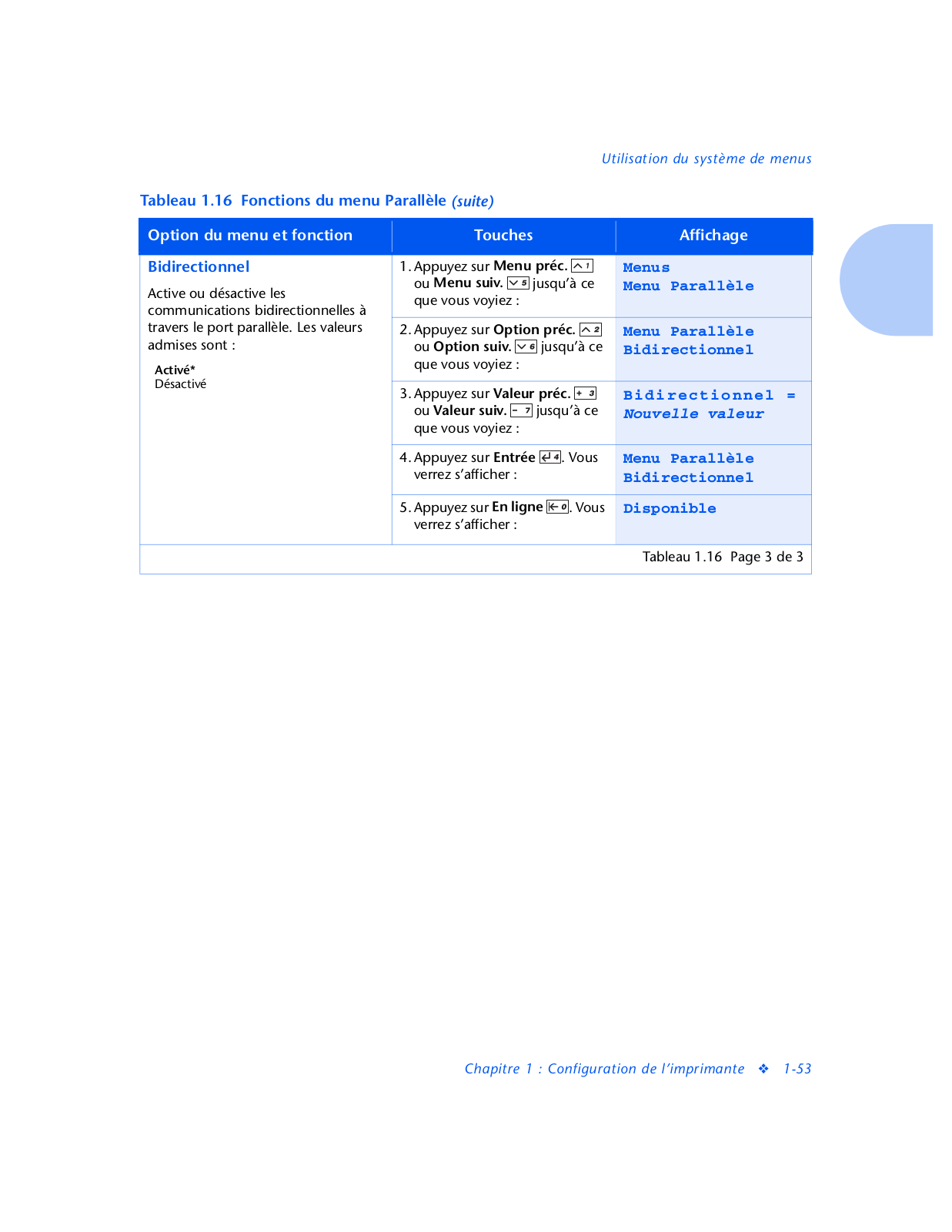

Menu Parallèle ............................................................... |
1-50 |

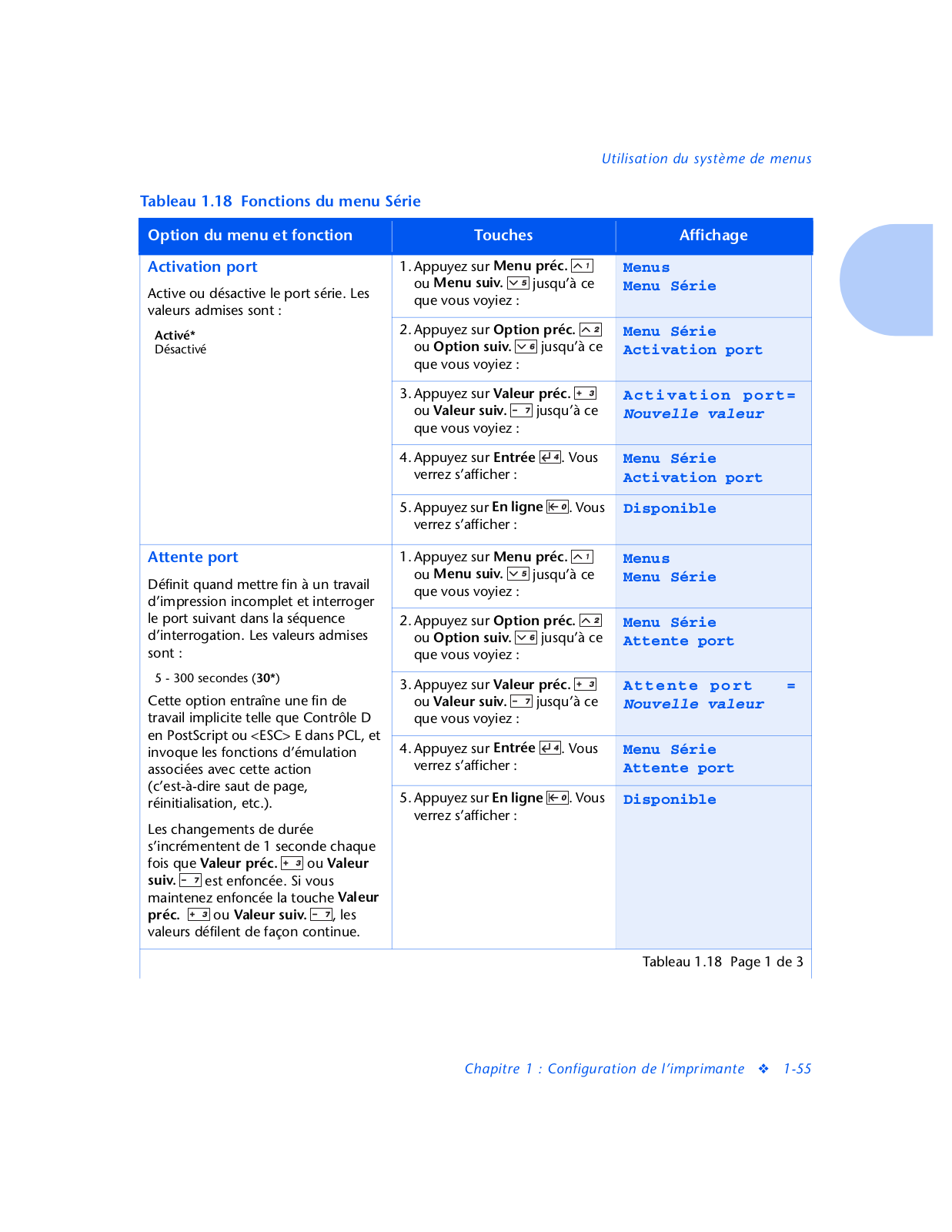

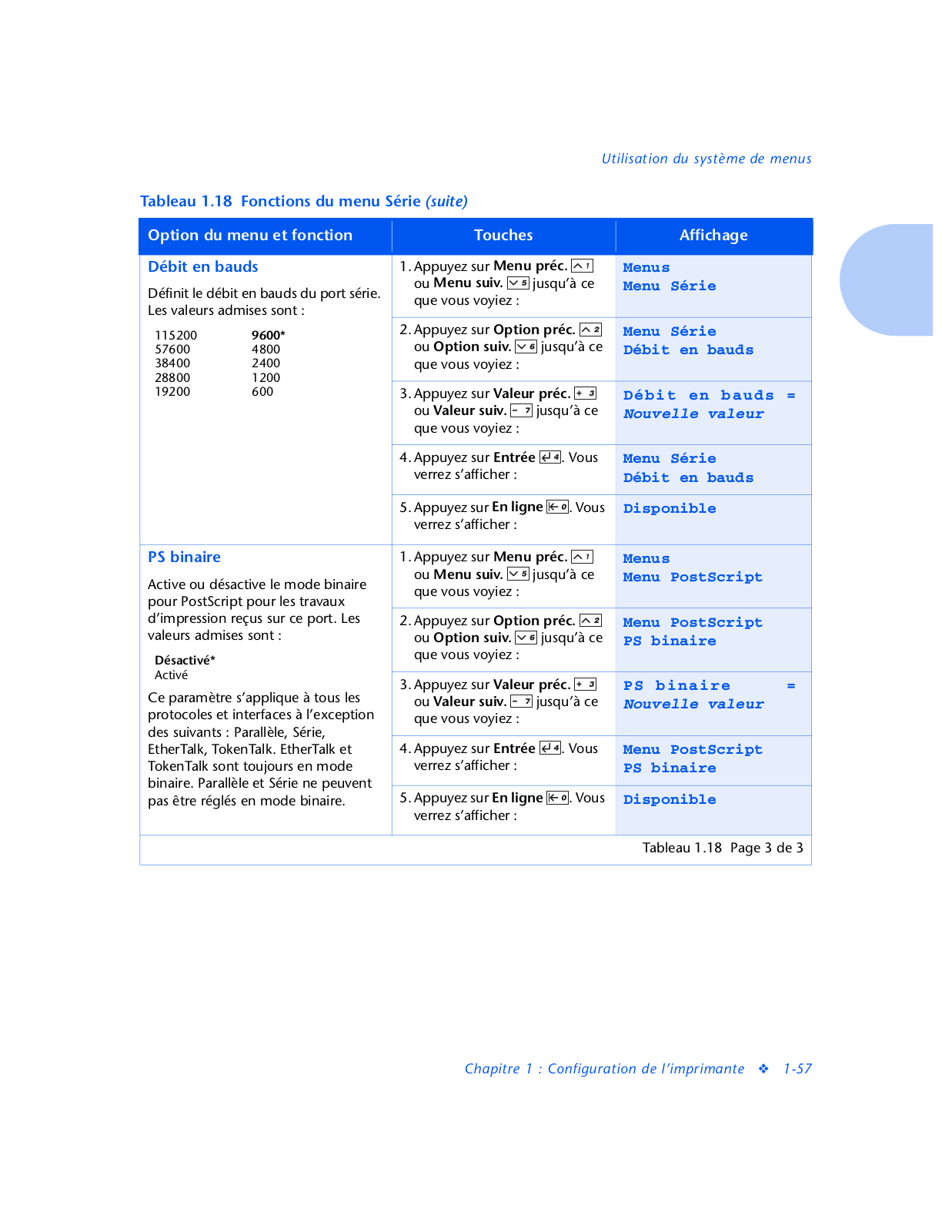

Menu Série..................................................................... |
1-54 |

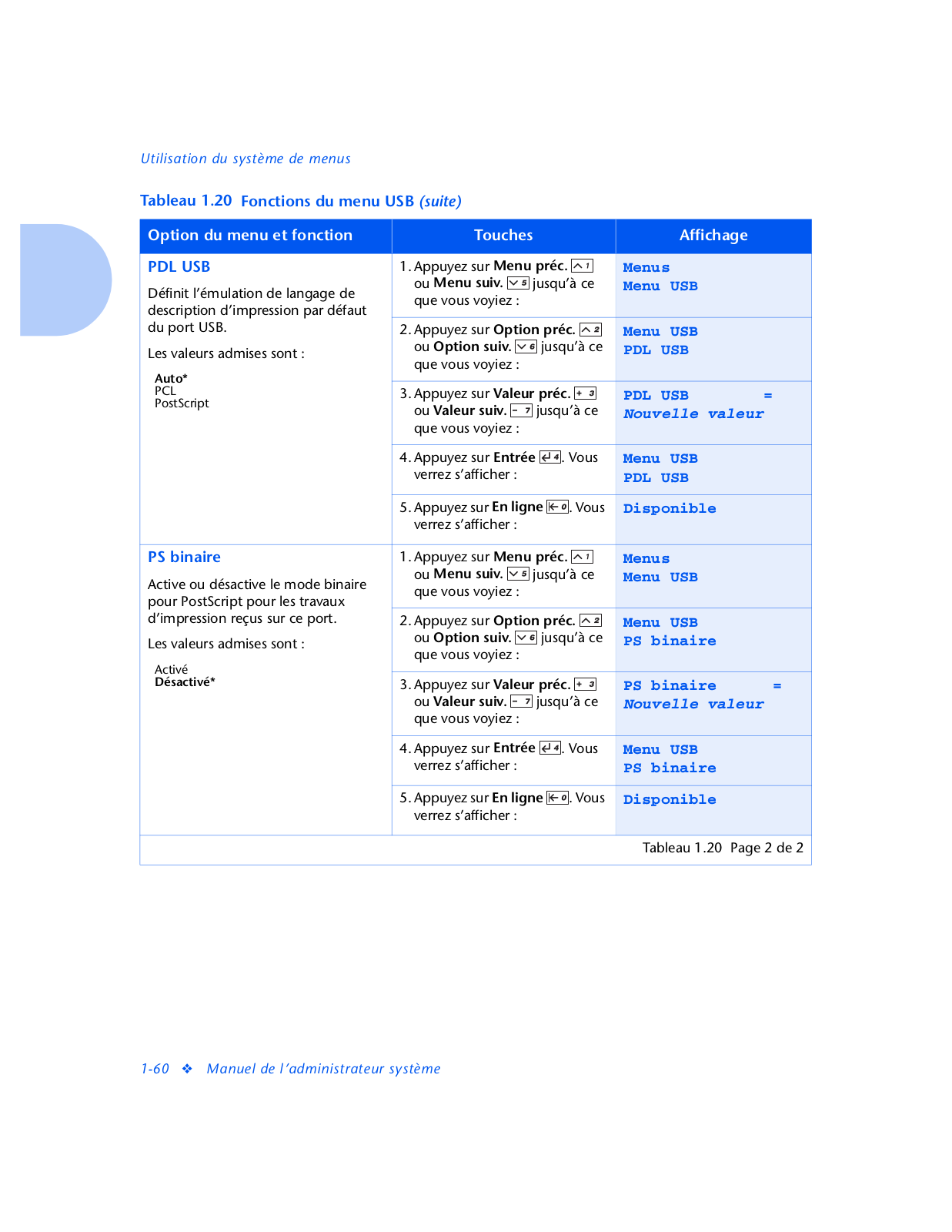

Menu USB...................................................................... |
1-58 |
Manuel de l’administrateur système

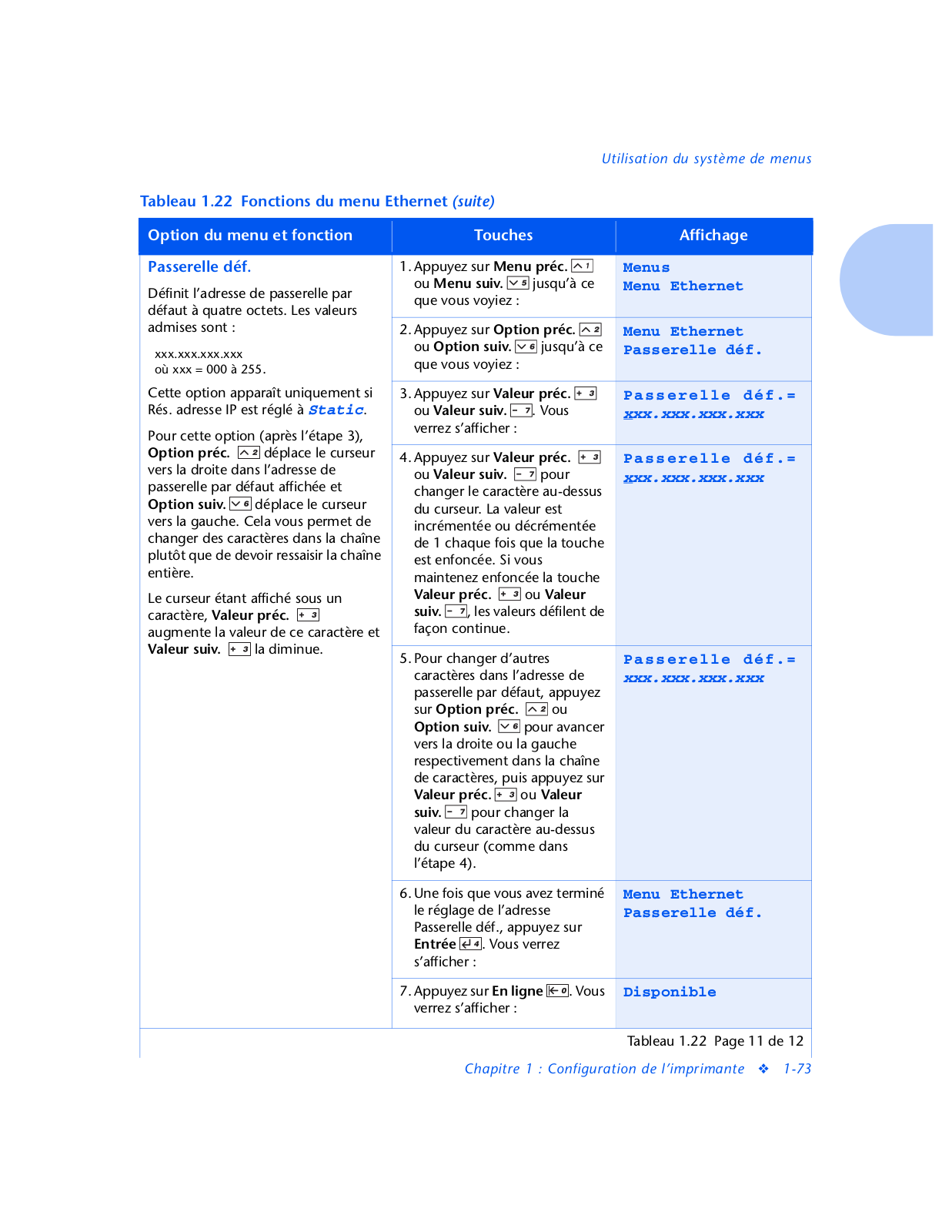

Menu Ethernet ............................................................... |
1-61 |

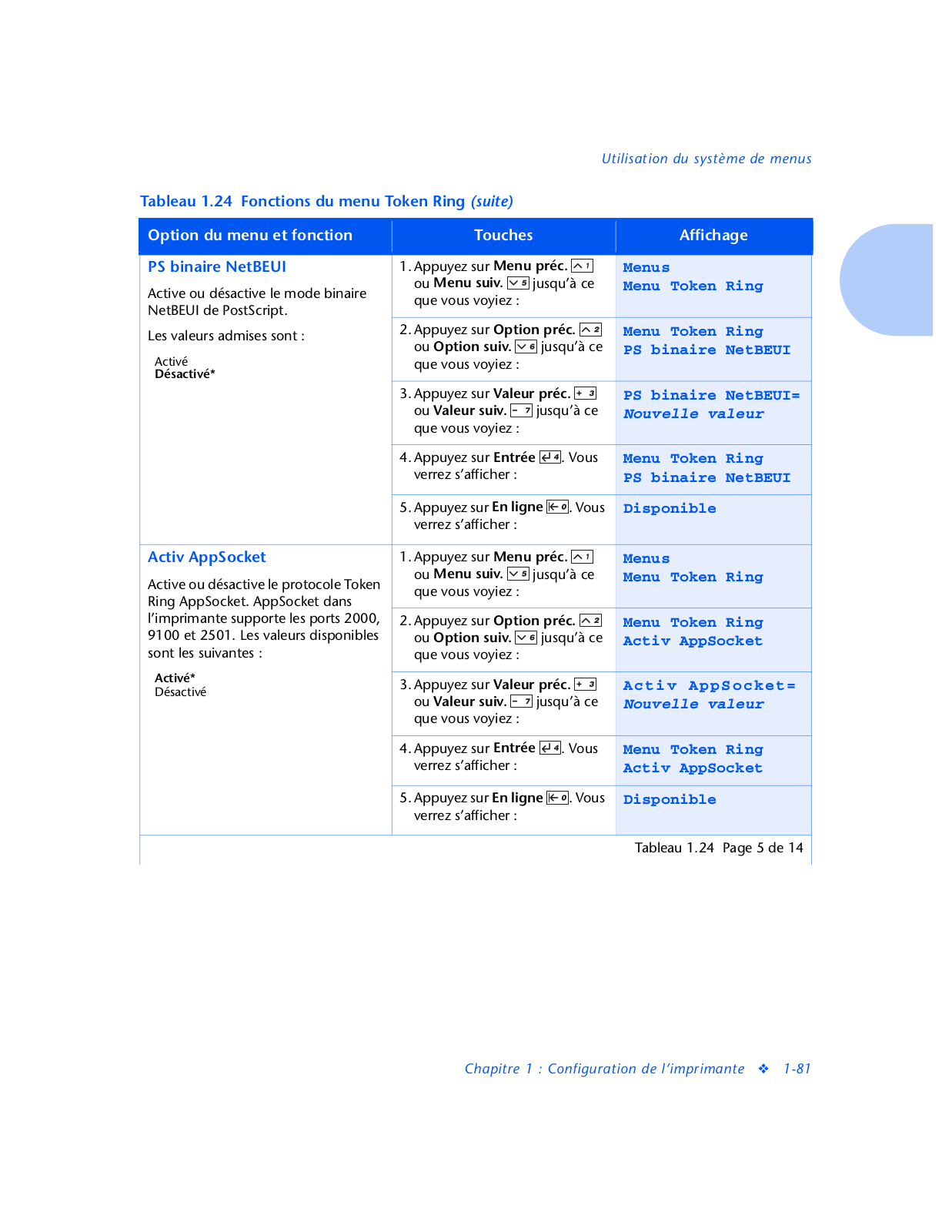

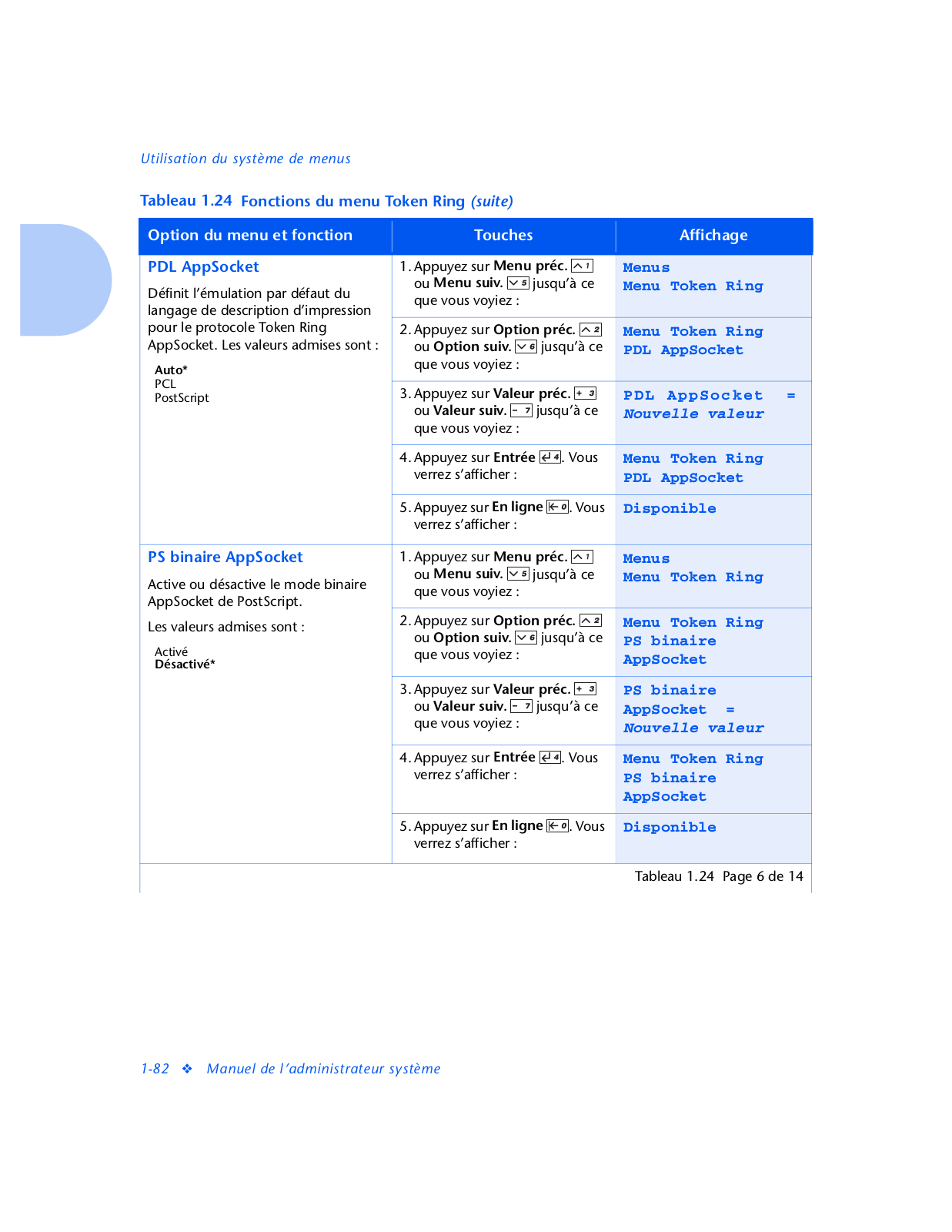

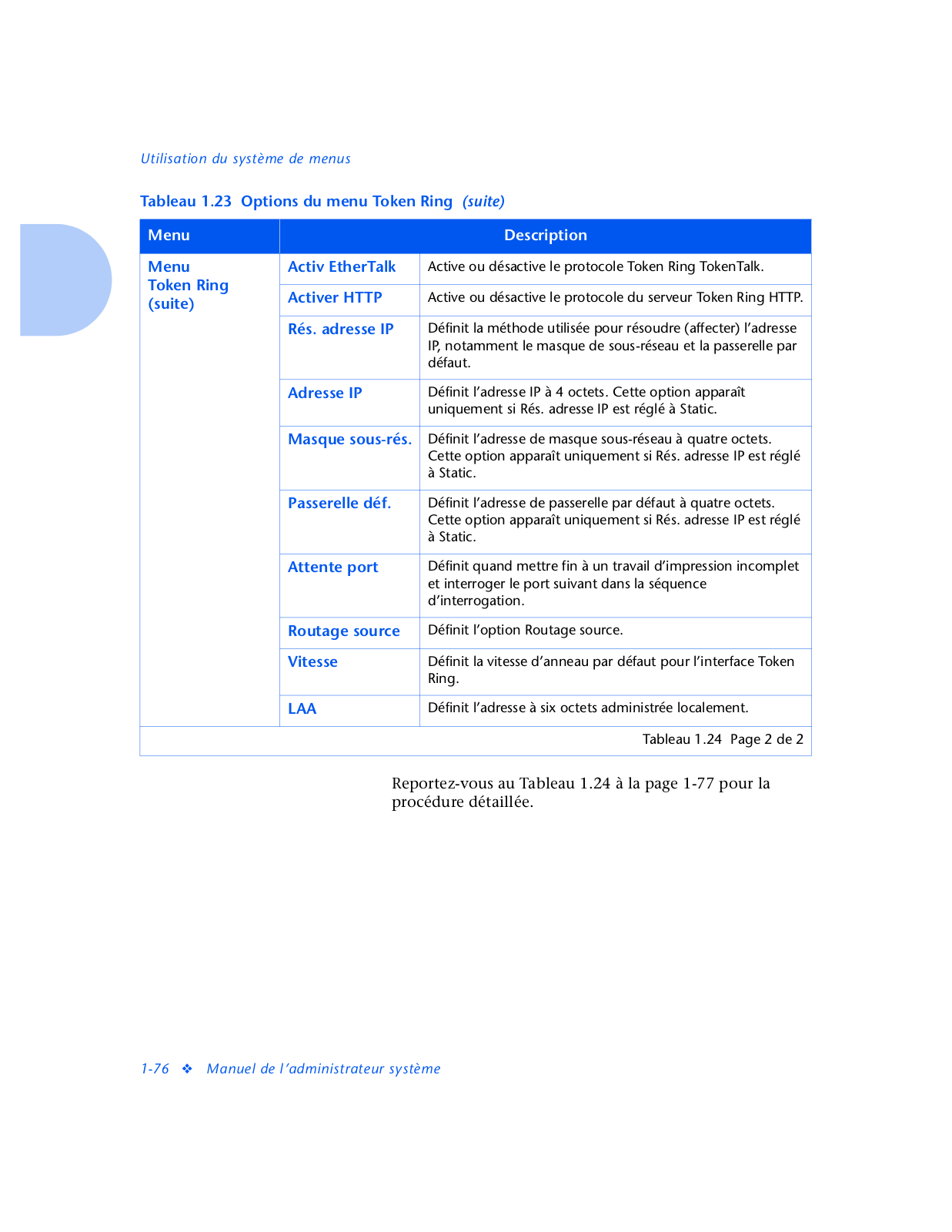

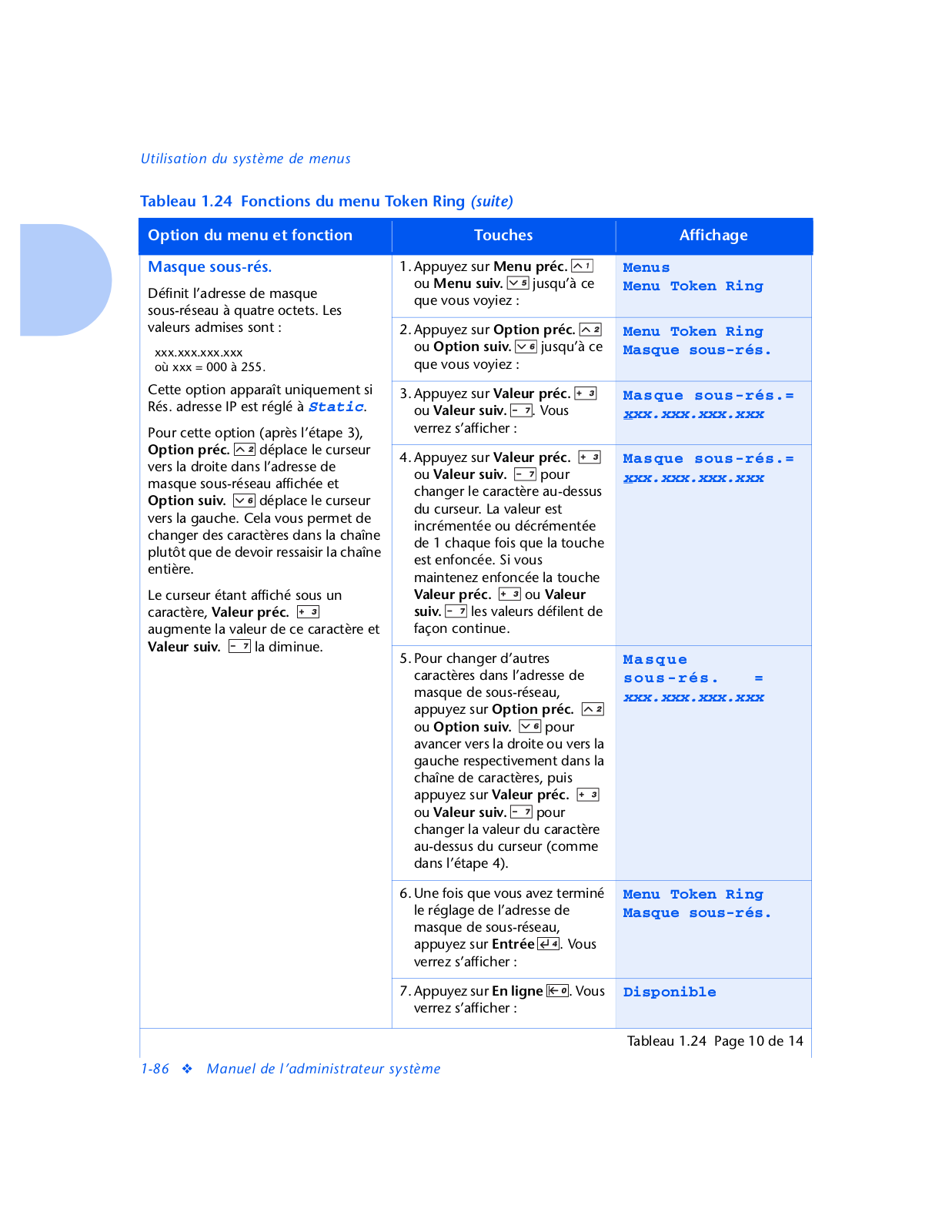

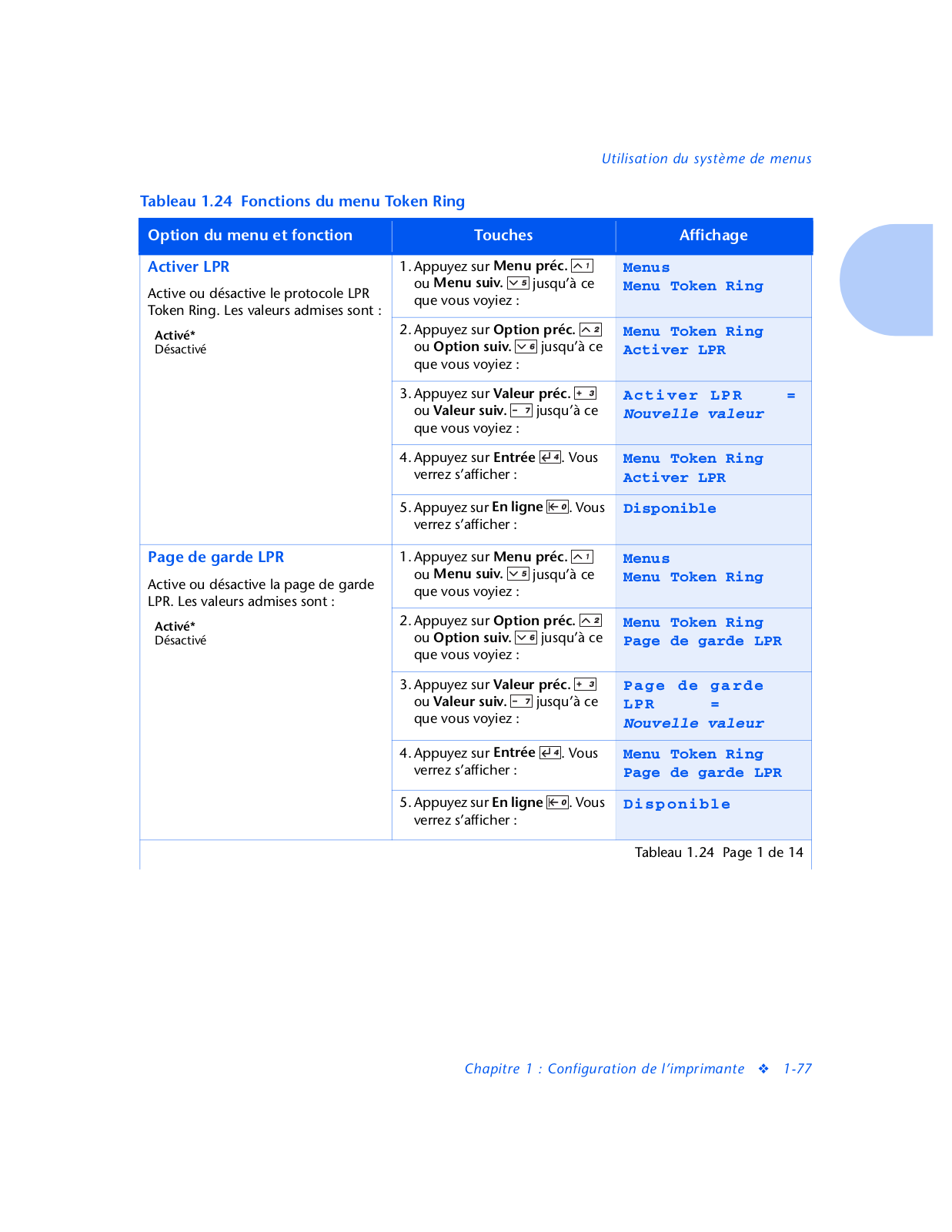

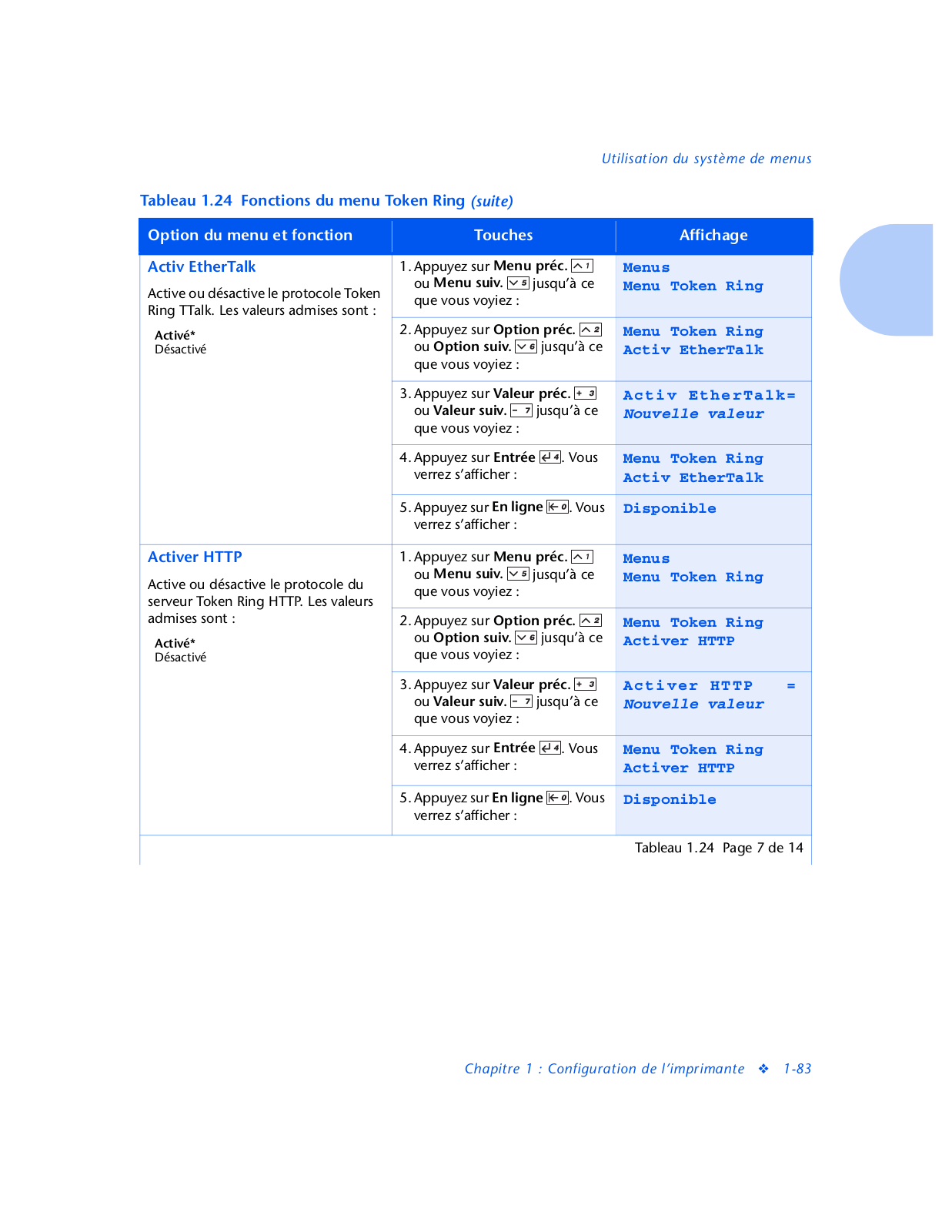

Menu Token Ring ........................................................... |
1-75 |
Menu Novell .................................................................. |
1-91 |
Menu Impression............................................................ |
1-99 |
Menu RAZ.................................................................... |
1-104 |
Commutation automatique des magasins ........................ |
1-109 |
Ordre par défaut des magasins..................................... |
1-111 |
Conditions d’exception de gestion du papier ................. |
1-112 |

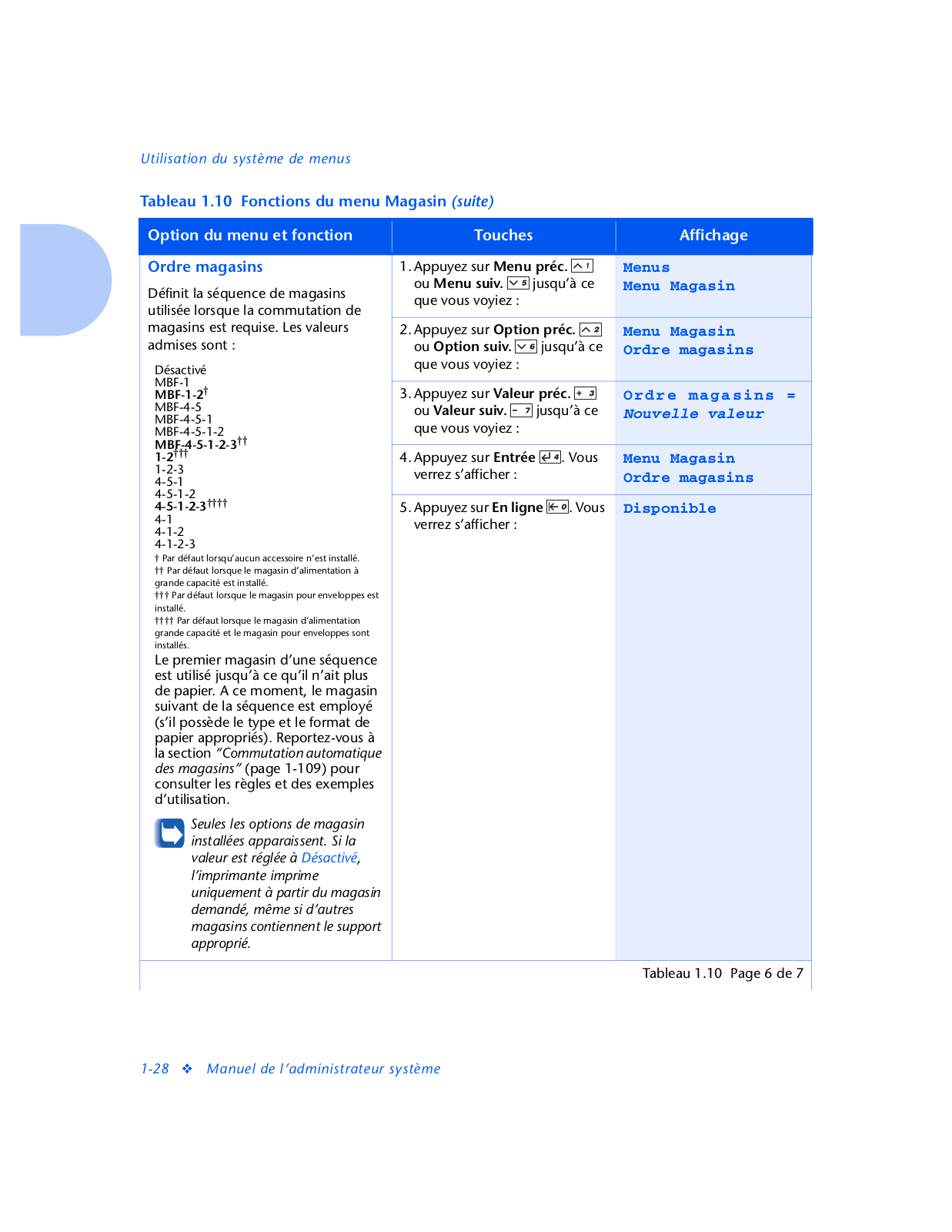

Règles Ordre magasins ................................................. |
1-115 |
Exemples d’Ordre magasins.......................................... |
1-117 |
Discordance de format/type de papier .......................... |
1-118 |
Décalage de la sortie ....................................................... |
1-119 |
Utilisation de formats papier personnalisés....................... |
1-121 |
Utilisation de la trieuse à 10 bacs .................................... |
1-124 |
Modes de tri................................................................. |
1-124 |
Impression dans la trieuse ............................................ |
1-124 |
Impression recto verso ..................................................... |
1-125 |
Paramétrage de l’orientation et du panneau |
|
de commande .............................................................. |
1-126 |
Utilisation du module de finition ...................................... |
1-127 |
Fonctionnalités ............................................................. |
1-127 |
Capacité des bacs ........................................................ |
1-131 |
Positions d’agrafage..................................................... |
1-132 |
Décalage de travaux .................................................... |
1-137 |
Délai sortie................................................................... |
1-138 |
Conditions d’exception de réception du papier .............. |
1-139 |
Chapitre 2 Gestion de l’utilisation de l’imprimante .................. |
2-1 |
Utilisation de CentreWare DP............................................... |
2-2 |
Services Internet CentreWare ............................................... |
2-4 |
Installation....................................................................... |
2-4 |
Gestionnaire d’émulation PCL.............................................. |
2-5 |
Manuel de l’administrateur système
Gestionnaires d’imprimante PostScript |
................................. 2-6 |
Fonctionnalités des gestionnaires ......................................... |
2-7 |
Polices de l’imprimante de base ........................................... |
2-9 |
Polices PostScript ............................................................... |
2-10 |
Chapitre 3 Utilisation du disque dur et de la mémoire flash ..... |
3-1 |
Informations du disque dur et de la mémoire flash ............... |
3-2 |
Initialisation du disque ..................................................... |
3-2 |
Initialisation de la mémoire flash ...................................... |
3-2 |
Téléchargement de polices, de formulaires et de macros ....... |
3-3 |
Utilitaire de téléchargement de polices .............................. |
3-3 |
Gestionnaire PCL 5e ......................................................... |
3-4 |
Commande FSDOWNLOAD.............................................. |
3-5 |
Commande FSDELETE....................................................... |
3-8 |
Utilisation du disque dur pour des travaux sécurisés et |
|
d’impression d’épreuves....................................................... |
3-9 |
Création de travaux sécurisés............................................ |
3-9 |
Création de travaux d’épreuves ...................................... |
3-11 |
Impression ou suppression de travaux sécurisés ou de |
|
travaux d’impression d’épreuves ..................................... |
3-13 |
Chapitre 4 Maintenance de l’imprimante ................................. |
4-1 |
Remplacement de la cartouche d’impression laser ................ |
4-2 |
Configuration standard .................................................... |
4-3 |
Configuration avec le module recto verso .......................... |
4-6 |
Installation du kit de maintenance ....................................... |
4-9 |
Remplacement du kit de maintenance ............................ |
4-10 |
Mise en place d’agrafes dans le module de finition .......... |
4-19 |
Nettoyage de l’imprimante ................................................ |
4-21 |
Nettoyage de l’extérieur ................................................. |
4-22 |
Nettoyage de l’intérieur.................................................. |
4-23 |
Manuel de l’administrateur système
Chapitre 5 Identification des incidents ...................................... |
5-1 |
Problèmes de fonctionnement de l’imprimante ..................... |
5-2 |
Messages du panneau de commande .................................. |
5-5 |
Positions des cartouches mémoire DIMM ........................ |
5-25 |
Séquences de clignotement des voyants de diagnostic ........ |
5-26 |
Incidents papier................................................................. |
5-28 |
Causes des incidents papier ............................................ |
5-28 |
Elimination des incidents papier...................................... |
5-28 |
Dégagement de la zone A (sans module recto verso)....... |
5-29 |
Dégagement de la zone A (avec module recto verso)....... |
5-31 |
Dégagement de la zone B............................................... |
5-33 |
Dégagement de la zone C .............................................. |
5-33 |
Dégagement de la zone D .............................................. |
5-34 |
Dégagement de la zone E............................................... |
5-35 |
Dégagement de la zone F ............................................... |
5-35 |
Dégagement de la zone G .............................................. |
5-36 |
Dégagement de la zone H .............................................. |
5-36 |
Dégagement du magasin 5 ............................................ |
5-37 |
Dégagement du module recto verso................................ |
5-38 |
Problèmes de qualité d’impression ..................................... |
5-39 |
Chapitre 6 Installation et retrait d’options d’imprimante ........ |
6-1 |
Précautions ......................................................................... |
6-3 |
Module d’alimentation de 2 500 feuilles .............................. |
6-4 |
Installation....................................................................... |
6-4 |
Retrait.............................................................................. |
6-7 |
Module recto verso .............................................................. |
6-9 |
Installation....................................................................... |
6-9 |
Retrait............................................................................ |
6-14 |
Trieuse à 10 bacs .............................................................. |
6-18 |
Installation (modèle console) .......................................... |
6-18 |
Retrait (modèle console) ................................................. |
6-22 |
Manuel de l’administrateur système
Installation (modèle de table) ......................................... |
6-25 |
Retrait (modèle de table) ................................................ |
6-29 |
Magasin pour 100 enveloppes........................................... |
6-33 |
Installation..................................................................... |
6-33 |
Retrait............................................................................ |
6-34 |
Disque dur ........................................................................ |
6-35 |
Installation..................................................................... |
6-36 |
Retrait............................................................................ |
6-38 |
Cartouches mémoire.......................................................... |
6-40 |
Installation..................................................................... |
6-41 |
Retrait............................................................................ |
6-43 |
Cartes d’interface .............................................................. |
6-45 |
Installation..................................................................... |
6-45 |
Retrait............................................................................ |
6-49 |
Module de finition ............................................................. |
6-51 |
Installation..................................................................... |
6-51 |
Retrait............................................................................ |
6-59 |
Annexe A Caractéristiques de l’imprimante ............................. |
A-1 |
Annexe B Commandes spécifiques à l’imprimante .................. |
B-1 |
Présentation générale .......................................................... |
B-2 |
Choix du format papier........................................................ |
B-3 |
Choix du type de papier....................................................... |
B-5 |
Choix du magasin d’entrée .................................................. |
B-6 |
Choix de réception............................................................... |
B-7 |
Commandes PJL .................................................................. |
B-8 |
Manuel de l’administrateur système
Manuel de l’administrateur système
1 er t ipahC
Utilisation du panneau de commande ................................ |
1-3 |
L’affichage ..................................................................... |
1-4 |
Les voyants .................................................................... |
1-5 |
Les touches .................................................................... |
1-6 |
Parcours du système de menus .......................................... |
1-8 |
Indicateurs de menu ....................................................... |
1-9 |
Choix d’une option de menu ......................................... |
1-10 |
Verrouillages du panneau de commande ...................... |
1-12 |
Utilisation du système de menus ...................................... |
1-13 |
Menu Travaux .............................................................. |
1-15 |
Menu Mot de passe ...................................................... |
1-17 |
Menu Magasin ............................................................. |
1-22 |
Menu PCL .................................................................... |
1-30 |
Menu Système ............................................................. |
1-37 |
Menu Série ................................................................... |
1-54 |
Menu Ethernet ............................................................. |
1-61 |
Menu Token Ring ......................................................... |
1-75 |
Menu Novell ................................................................ |
1-91 |
Chapitre 1 : Configuration de l’imprimante 1-1
Configuration de l’imprimante
Menu Impression .......................................................... |
1-99 |
Menu RAZ .................................................................. |
1-104 |
Commutation automatique des magasins ...................... |
1-109 |
Conditions d’exception de gestion du papier ............... |
1-112 |
Règles Ordre magasins ............................................... |
1-115 |
Exemples d’Ordre magasins ........................................ |
1-117 |
Décalage de la sortie ..................................................... |
1-119 |
Utilisation de formats papier personnalisés ..................... |
1-121 |
Utilisation de la trieuse à 10 bacs .................................. |
1-124 |
Impression recto verso ................................................... |
1-125 |
Paramétrage de l’orientation et du panneau de commande .. |
1-126 |
Utilisation du module de finition .................................... |
1-127 |
Fonctionnalités ........................................................... |
1-127 |
Capacité des bacs ...................................................... |
1-131 |
Positions d’agrafage ................................................... |
1-132 |
Décalage de travaux .................................................. |
1-137 |
Délai sortie ................................................................. |
1-138 |
Conditions d’exception de réception du papier ............ |
1-139 |
1-2 Manuel de l’administrateur système
Utilisation du panneau de commande
Le panneau de commande :
•affiche des informations sur l’état de l’imprimante (ou sur le travail en cours de traitement).
•permet de changer les paramètres de l’imprimante et ses valeurs par défaut pour en contrôler le mode de fonctionnement.
Sur la Figure 1.1, vous pouvez constater que le panneau de commande de l’imprimante comporte soit des icônes et du texte, soit uniquement des icônes.
Figure 1.1 Panneau de commande
Panneau de commande nord-américain
1.Voyants
2.Affichage de 2 lignes par 16 caractères
3.Touches de commande (8)
Autre panneau de commande
Chapitre 1 : Configuration de l’imprimante 1-3
Utilisation du panneau de commande
L’affichage du panneau de commande a deux fonctions.
•Il indique l’état de l’imprimante, tel qu’un bas niveau d’encre, un magasin papier vide, un travail en cours, etc. Par exemple, lors de la mise se sous tension de l’imprimante, l’affichage indique :
Disponible
Ce message apparaît lorsque l’imprimante est en ligne et prête à accepter des travaux d’impression. Ce message apparaît également :
Traitement...
lors du traitement de données et :
Attente
lors de l’attente d’autres données.
•Il présente une hiérarchie d’options de menus et de valeurs permettant de configurer et de contrôler l’imprimante.
Par exemple, lorsque vous appuyez sur Menu préc. ou Menu suiv.
, vous apercevrez sur l’écran le message à deux lignes suivant :
Menus
Menu Option
(tel que Menu Système ou Menu Travaux)
Reportez-vous à la section “Indicateurs de menu” (page 1-9) pour plus d’informations sur les voyants.
1-4 Manuel de l’administrateur système
|
|
|
Utilisation du panneau de commande |
||||||
|
|
Les voyants |
Le panneau de commande comporte quatre voyants. Le |
||||||
|
|
|
Tableau 1.1 décrit la fonction de chaque voyant. |
|
|||||
Tableau 1.1 Voyants et leurs fonctions |
|
|
|
|
|
|
|||
|
|
|
|
|
|
|
|
|
|
Voyant |
Fonction |
|
|
|
|||||
|
|
|
|
|
|
|
|
|
|
En ligne (vert) |
Allumé lorsque l’imprimante est en ligne. |
|
|
|
|||||
|
|
|
Lorsqu’il clignote, l’imprimante quitte l’état en ligne pour passer à |
|
|||||
|
|
|
|
||||||
|
|
|
l’état hors ligne. |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Saut de page (vert) |
S’allume lorsque l’imprimante subit une expiration de délai d’attente |
||||||||
|
|
|
de saut de page, c’est-à-dire lorsqu’un travail PCL a formaté une page |
||||||
|
|
|
partielle, que l’imprimante attend d’autres données pour continuer à |
||||||
|
|
|
traiter le travail et qu’une période de délai d’attente utilisateur a expiré |
||||||
|
|
|
sans l’arrivée de nouvelles données dans le tampon d’entrée. Ce délai |
||||||
|
|
|
d’attente s’applique à tous les ports. Le délai d’attente peut être défini |
||||||
|
|
|
à une valeur comprise entre 5 et 300 secondes. La valeur par défaut |
||||||
|
|
|
est 30 secondes. |
|
|
|
|
|
|
|
|
|
Lorsque ce voyant est allumé, vous pouvez imprimer une page |
|
|||||
|
|
|
incomplète en entrant dans le menu Travaux, en faisant défiler ce |
|
|||||
|
|
|
|
|
|
|
|
|
|
|
|
|
dernier jusqu’à l’option Saut de page et en appuyant sur Entrée |
|
. |
||||
|
|
|
En dehors du système de menus, une page incomplète peut être |
|
|||||
|
|
|
imprimée en appuyant sur Entrée |
|
. PostScript n’imprimant pas de |
||||
|
|
|
|
||||||
|
|
|
pages incomplètes, le voyant Saut de page n’est pas allumé. |
|
|||||
|
|
|
Le voyant Saut de page s’éteint soit lorsque l’imprimante reçoit |
|
|||||
|
|
|
effectivement un caractère de saut de page, soit lorsque la fonction |
|
|||||
|
|
|
|
|
|
|
|||
|
|
|
Saut de Page est activée en appuyant sur Entrée |
|
dans le menu |
|
|||
|
|
|
Travaux lorsque l’option Saut de Page est affichée. |
|
|
|
|||
|
|
|
|
|
|
|
|
|
|
Faute (ambre) |
S’allume lorsqu’une intervention opérateur est requise pour permettre |
||||||||
|
|
|
la poursuite de l’impression. |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Données (vert) |
Clignote pour indiquer qu’un travail d’impression est traité par |
|
|||||||
|
|
|
PostScript, PCL ou PJL, ou est spoulé vers le disque dur (par exemple, |
||||||
|
|
|
un travail d’épreuves ou sécurisé). Si aucune donnée n’est en cours de |
||||||
|
|
|
|||||||
|
|
|
traitement ou si l’émulation PostScript ou PCL traite un travail mais est |
||||||
|
|
|
en attente de données (tampon d’entrée vide), le voyant est éteint. |
|
|||||
|
|
|
|
|
|
|
|
|
|
Chapitre 1 : Configuration de l’imprimante 1-5
Utilisation du panneau de commande |
|
Les touches |
Le clavier du panneau de commande est composé de huit |
|
touches, identifiées par des symboles internationaux et/ |
|
ou libellées en anglais. Les touches sont également |
|
numérotées 0 - 7. |
|
Le Tableau 1.2 décrit la fonction de chaque touche. |
Tableau 1.2 Touches du panneau de commande et leurs fonctions
Touche |
Description |
|||
|
|
|
|
|
En ligne |
• Si l’imprimante est en ligne, et non dans le système de menus, met l’imprimante hors |
|||
|
|
|
|
ligne. Toutes les pages actuellement dans le circuit papier sont imprimées, puis |
|
|
|
|
l’impression marque une pause jusqu’à ce que l’imprimante soit remise en ligne. |
|
|
|
|
|
|
|
|
|
|
•Si l’imprimante est en ligne et dans le système de menus, quitte le système de menus.
•Si l’imprimante est hors ligne, et non dans le système de menus, met l’imprimante en ligne.
•Si l’imprimante est hors ligne et dans le système de menus, quitte le système de menus et met l’imprimante en ligne.
Menu préc. • Si l’imprimante n’est pas dans le système de menus, l’enfoncement de cette touche fait passer l’imprimante dans le système de menus et affiche le premier menu.
• Si l’imprimante est dans le système de menus, fait défiler les menus de haut en bas.
Menu suiv. • Si l’imprimante n’est pas dans le système de menus, l’enfoncement de cette touche fait passer l’imprimante dans le système de menus et affiche le dernier menu.
• Si l’imprimante est dans le système de menus, fait défiler les menus de bas en haut.
Option préc. • Si l’imprimante est dans le système de menus et qu’une option est affichée, fait défiler les valeurs du menu en cours de bas en haut.
• Si l’imprimante n’est pas dans le système de menus, cette touche n’est pas prise en compte.
Tableau 1.2 Page 1 de 2
1-6 Manuel de l’administrateur système
Utilisation du panneau de commande
Tableau 1.2 Touches du panneau de commande et leurs fonctions (suite)
Touche Description
Option suiv. • Si l’imprimante est dans le système de menus, fait défiler les options du menu courant de haut en bas.
|
|
|
|
|
|
|
• Si l’imprimante n’est pas dans le système de menus, cette touche n’est pas prise en |
|
|
|
|
|
|
|
compte. |
|
|
|
|
|
|
|
|
Valeur préc. |
• Si l’imprimante est dans le système de menus et qu’une option est affichée, fait défiler |
||||||
|
|
|
|
|
|
|
les valeurs de l’option en cours de bas en haut et affiche la valeur par défaut de |
|
|
|
|
|
|
|
l’option en cours. Lors de la définition d’une valeur numérique, augmente de |
|
|
|
|
|
|
|
l’incrément cette valeur. Elle fait l’objet d’une répétition automatique si elle est |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
maintenue enfoncée plus d’une seconde. |
|
|
|
|
|
|
|
• Si l’imprimante n’est pas dans le système de menus et en l’absence d’une condition de |
|
|
|
|
|
|
|
discordance papier, cette touche est ignorée. |
|
|
|
|
|
|
|
• En présence d’une condition de discordance papier, l’enfoncement de cette touche |
|
|
|
|
|
|
|
fait défiler les autres types de papiers pouvant être utilisés à la place du papier |
|
|
|
|
|
|
|
demandé. |
|
|
|
|
|
|
|
|
Valeur suiv. |
• Si l’imprimante est dans le système de menus et qu’une option est affichée, fait défiler |
||||||
|
|
|
|
|
|
|
les valeurs de l’option en cours de haut en bas et affiche la valeur par défaut de cette |
|
|
|
|
|
|
|
option. Lors de la définition d’une valeur numérique, diminue de l’incrément cette |
|
|
|
|
|
|
|
valeur. Elle fait l’objet d’une répétition automatique si elle est maintenue enfoncée |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
plus d’une seconde. |
|
|
|
|
|
|
|
• Si l’imprimante n’est pas dans le système de menus et en l’absence d’une condition de |
|
|
|
|
|
|
|
discordance papier, cette touche est ignorée. |
|
|
|
|
|
|
|
• En présence d’une condition de discordance papier, l’enfoncement de cette touche |
|
|
|
|
|
|
|
fait défiler les autres types de papiers pouvant être utilisés à la place du papier |
|
|
|
|
|
|
|
demandé. |
|
|
|
|
|
|
|
|
Entrée |
• Si une valeur d’une option est affichée, l’enfoncement de cette touche entraîne |
||||||
|
|
|
|
|
|
|
l’entrée de cette valeur comme valeur par défaut de l’option. |
|
|
|
|
|
|
|
• Si l’affichage actuel correspond à une action à invoquer (par exemple “Polices PCL”, |
|
|
|
|
|
|
|
“Redémarrer impr.”), l’enfoncement de cette touche entraîne l’exécution de l’action. |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
• Si l’imprimante n’est pas dans le système de menus et si le voyant Saut de page |
|
|
|
|
|
|
|
indique la présence d’une page incomplète, l’enfoncement de cette touche entraîne |
|
|
|
|
|
|
|
une réinitialisation PCL implicite et l’impression de la page incomplète. |
|
|
|
|
|
|
|
• En présence d’une condition de discordance papier et si une demande d’utilisation |
|
|
|
|
|
|
|
d’un autre papier est affichée, l’enfoncement de cette touche entraîne l’impression sur |
|
|
|
|
|
|
|
le papier mis en place dans le magasin sélectionné (Impression forcée). |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Tableau 1.2 Page 2 de 2 |
Chapitre 1 : Configuration de l’imprimante 1-7
Parcours du système de menus
Le panneau de commande donne accès au menu principal et à ses sous-menus. Les options du menu principal sont les suivantes :
—Menu Travaux
—Menu Mot de passe (lorsque le disque dur est installé)
—Menu Magasin
—Menu PCL
—Menu Système
—Menu Parallèle
—Menu Série
—Menu USB
—Menu Ethernet
—Menu Token Ring (nécessite la carte Token Ring)
—Menu Novell
—Menu Impression
—Menu RAZ
Appuyez sur Menu préc. ou Menu suiv.
pour accéder au menu principal. Chacun des sous-menus peut avoir d’autres sous-menus, paramètres, actions ou fonctions.
1-8 Manuel de l’administrateur système
Parcours du système de menus
fonction de chaque indicateur est décrite au Tableau 1.3 ci-dessous.
Tableau 1.3 Indicateurs du système de menus du panneau de commande
Indicateur |
|
|
Fonction |
|
|
|
Exemple |
|
|||
|
|
|
|
|
|
|
|
|
|
|
|
= |
Cet indicateur apparaît uniquement après les options qui |
Langue |
= |
||||||||
|
prennent une valeur spécifique : il indique qu’une valeur ou un |
Français |
|
||||||||
|
paramètre suit l’option. |
|
|
|
|
|
|
|
|
||
|
L’exemple à droite indique que Langue est une option prenant |
|
|
||||||||
|
une valeur spécifique. L’une des valeurs de l’option Langue est |
|
|
||||||||
|
Français. Une autre valeur est English. La liste des valeurs |
|
|
||||||||
|
disponibles est affichée une valeur à la fois sur la ligne inférieure |
|
|
||||||||
|
de l’affichage lorsque vous appuyez sur Valeur préc. |
|
|
ou Valeur |
|
|
|||||
|
|
|
|
|
|||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
suiv. |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
* |
Cet indicateur identifie la valeur courante. |
|
|
|
Langue |
= |
|||||
|
L’exemple à droite indique que Langue est actuellement réglée à |
English |
* |
||||||||
|
|
|
|||||||||
|
English. |
|
|
|
|
|
|
|
|
||
|
L’enfoncement de Valeur préc. |
|
ou Valeur suiv. |
|
|
fait défiler |
|
|
|||
|
|
|
|
|
|
||||||
|
les valeurs possibles. |
|
|
|
|
|
|
|
|
||
|
|
|
|
|
|
|
|
|
|
|
|
Chapitre 1 : Configuration de l’imprimante 1-9
Parcours du système de menus
Pour choisir une option ou pour invoquer une fonction, procédez comme suit :
1Appuyez sur Menu suiv. ou Menu préc. pour faire défiler les sous-menus disponibles jusqu’à ce que vous localisiez
celui désiré.
Vous verrez s’afficher :
Menus
Nom de menu
où Nom de menu est le sous-menu courant affiché.
2Appuyez sur Option préc. ou Option suiv. pour faire défiler les options du sous-menu (tous les sous-menus à
l’exception du menu Mot de passe). Vous verrez s’afficher :
Nom de menu
Nom d’option
où Nom d’option représente l’option actuelle affichée. Pour les menus Travaux, Impression, Service et RAZ (à l’exception de l’option Langue), la ligne inférieure de l’affichage indique l’action à effectuer (c’est-à-dire Feuille config. ou Polices PCL).
1-10 Manuel de l’administrateur système
Parcours du système de menus
3Appuyez sur Valeur préc. ou Valeurs suiv. pour choisir la valeur appropriée de cette option.
Vous verrez s’afficher :
Nom d’option =
Valeur en cours *
Si une liste de plusieurs valeurs existe (par exemple 1 à 99 pour le nombre de copies), vous pouvez faire défiler rapidement les valeurs en maintenant enfoncée Valeur préc. ou Valeur suiv.
Lorsque vous voyez la valeur désirée, appuyez sur Entrée pour l’accepter.
4Si nécessaire, recommencez l’étape 2 et l’étape 3 pour parcourir d’autres menus, options, actions, fonctions et
valeurs.
Après que vous avez enfoncé Entrée pour accepter une valeur, le menu affiche :
Nom de menu
Nom d’option
Vous pouvez continuer à travailler dans le système de menus en répétant les opérations ci-dessus ou le quitter et revenir en fonctionnement normal en appuyant sur En ligne.
Si vous appuyez sur En ligne à tout moment avant d’appuyer sur Entrée, la nouvelle valeur ne sera pas enregistrée et vous quitterez le système de menus.
L’imprimante quitte automatiquement le système de menus après 60 secondes d’inactivité (c’est-à-dire sans qu’aucune touche n’ait été enfoncée).
Chapitre 1 : Configuration de l’imprimante 1-11
Parcours du système de menus
Certains des menus du panneau de commande peuvent être verrouillés pour empêcher un accès non autorisé à des paramètres système critiques. Si vous passez à un menu verrouillé, l’enfoncement de l’une des touches Option entraîne l’apparition du nom de menu sur la ligne supérieure de l’affichage et de “Menu verr” sur la deuxième ligne.
Les menus suivants ne peuvent pas être verrouillés :
•Menu Travaux
•Menu Mot de passe
•Menu Magasin
•Menu Impression
•Menu RAZ
Si vous ne souhaitez pas que des utilisateurs aient accès au menu RAZ, mettez brièvement l’imprimante hors tension.
1-12 Manuel de l’administrateur système
Utilisation du système de menus
Le menu principal est un système de sous-menus, chacun contenant des options permettant de configurer l’imprimante en fonction de votre environnement. La hiérarchie du menu principal est illustrée au Tableau 1.4.
Dans ce chapitre, une valeur en gras suivie d’un astérisque (*) indique qu’elle correspond à la valeur par défaut. Reportez-vous à la section “Menu RAZ” (page 1-104) pour plus d’informations sur la restauration des valeurs usine.
Chapitre 1 : Configuration de l’imprimante 1-13
Utilisation du système de menus
Tableau 1.4 Hiérarchie du menu principal
Menu principal |
Hiérarchie et valeurs d’origine |
|
|
Menu Travaux |
Voir “Options du menu Travaux” |
|
(page 1-15). |
|
|
Menu Mot de passe1 |
Voir “Menu Mot de passe” |
|
(page 1-17). |
|
|
Menu Magasin |
Voir “Menu Magasin” (page 1-22). |
|
|
Menu PCL |
Voir “Menu PCL” (page 1-30). |
|
|
Menu Système |
Voir “Menu Système” (page 1-37). |
|
|
Menu Parallèle |
Voir “Menu Parallèle” (page 1-50). |
|
|
Menu Série2 |
Voir “Menu Série” (page 1-54). |
Menu USB |
Voir “Menu USB” (page 1-58). |
|
|
Menu Ethernet3 |
Voir “Menu Ethernet” (page 1-61). |
Menu Token Ring4 |
Voir “Menu Token Ring” (page 1-75). |
Menu Novell |
Voir “Menu Novell” (page 1-91). |
|
|
Menu Impression |
Voir “Menu Impression” (page 1-99). |
|
|
Menu RAZ5 |
Voir “Menu RAZ” (page 1-104). |
1 Apparaît uniquement lorsque le disque dur est installé.
2 Apparaît uniquement lorsque l’option d’interface série est installée. 3 N’apparaît pas lorsque la carte Token Ring est installée.
4 Apparaît uniquement si la carte Token Ring est installée.
5Apparaît uniquement lorsque les touches En ligne et Entrée sont maintenues enfoncées simultanément lors de la mise sous tension.
1-14 Manuel de l’administrateur système
|
|
|
Utilisation du système de menus |
Menu Travaux |
Le menu Travaux et ses options disponibles sont décrits au |
||
|
|
Tableau 1.5. |
|
Tableau 1.5 Options du menu Travaux |
|||
|
|
|
|
Menu |
|
|
Description |
|
|
|
|
Menu Travaux |
Le menu Travaux permet d’annuler le travail actuellement traité par PCL ou |
||
|
PostScript ou de forcer un saut de page sur un travail partiellement formaté en PCL. |
||
|
|
|
|
|
Options du |
|
Description |
|
menu |
|
|
|
|
|
|
|
|
|
|
|
Annuler travail |
Annule le travail en cours d’impression. |
|
|
|
|
|
|
Saut de page |
|
Provoque l’éjection d’une page PCL partiellement formatée |
|
|
|
lorsque le voyant Saut de page est allumé. |
|
|
|
|
|
Redémarrer |
|
Réamorce l’imprimante comme si cette dernière avait été |
|
impr. |
|
mise brièvement hors tension, mais outrepasse les |
|
|
|
diagnostics de mise sous tension. |
|
|
|
|
Reportez-vous au Tableau 1.6 à la page 1-16 pour la procédure détaillée.
Chapitre 1 : Configuration de l’imprimante 1-15
Utilisation du système de menus
Tableau 1.6 Fonctions du menu Travaux
Option du menu et fonction |
Touches |
|
Affichage |
||
|
|
|
|||
Annuler travail |
1. Appuyez sur Menu préc. |
Menus |
|||
Annule le travail PostScript ou PCL en |
ou Menu suiv. |
jusqu’à ce |
Menu Travaux |
||
que vous voyiez : |
|
|
|
||
cours d’impression. |
|
|
|
||
|
|
|
|
||
|
2. Appuyez sur Option préc. |
Menus Travaux |
|||
|
ou Option suiv. |
|
jusqu’à ce |
Annuler travail |
|
|
que vous voyiez : |
|
|
|
|
|
|
|
|
||
|
3. Appuyez sur Entrée |
. Vous |
Disponible |
||
|
verrez s’afficher : |
|
|
|
|
|
|
|
|||
Saut de page |
1. Appuyez sur Menu préc. |
Menus |
|||
Force un saut de page sur une page |
ou Menu suiv. |
jusqu’à ce |
Menu Travaux |
||
que vous voyiez : |
|
|
|
||
partiellement formatée en PCL. |
|
|
|
||
|
|
|
|
||
Cette fonction est également |
2. Appuyez sur Option préc. |
Menus Travaux |
|||
ou Option suiv. |
|
jusqu’à ce |
Saut de page |
||
disponible dans le menu |
|
||||
Impression. |
que vous voyiez : |
|
|
|
|
|
|
|
|
||
|
3. Appuyez sur Entrée |
. Vous |
Disponible |
||
|
verrez s’afficher : |
|
|
|
|
|
|
|
|||
Redémarrer impr. |
1. Appuyez sur Menu préc. |
Menus |
|||
Réamorce l’imprimante comme si |
ou Menu suiv. |
jusqu’à ce |
Menu Travaux |
||
que vous voyiez : |
|
|
|
||
cette dernière avait été mise |
|
|
|
||
|
|
|
|
||
brièvement hors tension, mais |
2. Appuyez sur Option préc. |
Menus Travaux |
|||
outrepasse les diagnostics de mise |
ou Option suiv. |
|
jusqu’à ce |
Redémarrer impr. |
|
sous tension. |
que vous voyiez : |
|
|
|
|
Les valeurs admises sont : |
|
|
|
|
|
3. Appuyez sur Valeur préc. |
Redémarrer impr. |
||||
|
|||||
Oui |
ou Valeur suiv. |
|
jusqu’à ce |
Oui |
|
Non* |
que vous voyiez : |
|
|
|
|
|
|
|
|
||
|
4. Appuyez sur Entrée |
. Vous |
[Messages de |
||
|
verrez s’afficher : |
|
|
démarrage] |
|
|
|
|
|||
|
5. Une fois l’action terminée, vous |
Disponible |
|||
|
verrez : |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Tableau 1.5 |
|
|
|
|
|
|
1-16 Manuel de l’administrateur système
Utilisation du système de menus
décrites dans le Tableau 1.7.
Tableau 1.7 Options du menu Mot de passe
Menu |
|
Description |
|
||
|
|
|
Menu Mot de |
Permet d’imprimer ou de supprimer des travaux d’impression d’épreuves ou des |
|
passe |
travaux sécurisés. |
|
|
|
|
|
Options du |
Description |
|
menu |
|
|
|
|
|
|
|
|
Tous travaux |
Imprime tous les travaux envoyés avec un mot de passe |
|
Imprimer |
spécifique. |
|
|
|
|
Nom de fichier n |
Imprime un ou plusieurs travaux parmi plusieurs envoyés |
|
Imprimer |
avec un mot de passe. |
|
|
|
|
Tous travaux |
Supprime tous les travaux envoyés avec un mot de passe |
|
Supprimer |
spécifique. |
|
|
|
|
Nom de fichier n |
Supprime un ou plusieurs travaux parmi plusieurs envoyés |
|
Supprimer |
avec un mot de passe. |
|
|
|
Reportez-vous au Tableau 1.8 à la page 1-18 pour la procédure détaillée.
Chapitre 1 : Configuration de l’imprimante 1-17
Utilisation du système de menus
Tableau 1.8 Fonctions du menu Mot de passe
Option du menu et fonction |
Touches |
|
Affichage |
|
|
|
|
||
Tous travaux |
1. Appuyez sur Menu préc. |
Menus |
||
Imprimer |
ou Menu suiv. |
jusqu’à ce |
Menu Mot de passe |
|
Imprime tous les travaux ou un travail |
que vous voyiez : |
|
|
|
|
|
|
|
|
envoyé avec un mot de passe |
2. Appuyez sur Option préc. |
Entr mot de pass |
||
spécifique. |
ou Option suiv. |
|
. Vous |
_xxx |
|
verrez s’afficher : |
|
|
|
|
|
|
||
|
3. Entrez un mot de passe à |
Tous travaux |
||
|
quatre chiffres à l’aide des |
Imprimer |
||
|
touches numériques du |
|
||
|
panneau de commande. Vous |
|
||
|
verrez s’afficher : |
|
|
|
|
|
|
|
|
|
4. Appuyez sur Entrée |
. Vous |
Disponible |
|
|
verrez s’afficher : |
|
|
|
|
|
|
|
|
|
|
|
|
Tableau 1.8 Page 1 de 4 |
|
|
|
|
|
1-18 Manuel de l’administrateur système
Utilisation du système de menus
Tableau 1.8 Fonctions du menu Mot de passe (suite)
Option du menu et fonction |
Touches |
|
Affichage |
||
|
|
|
|||
Travail n |
1. Appuyez sur Menu préc. |
Menus |
|||
Imprimer |
ou Menu suiv. |
jusqu’à ce |
Menu Mot de passe |
||
Imprime un ou plusieurs travaux |
que vous voyiez : |
|
|
|
|
|
|
|
|
||
parmi plusieurs envoyés avec un mot |
2. Appuyez sur Option préc. |
Entr mot de pass |
|||
de passe. |
ou Option suiv. |
|
. Vous |
_xxx |
|
Un travail pour lequel un nom a été |
verrez s’afficher : |
|
|
|
|
|
|
|
|
||
attribué remplace le “Travail n” |
3. Entrez un mot de passe à |
Tous travaux |
|||
portant ce nom. |
|||||
quatre chiffres à l’aide des |
Imprimer |
||||
|
|||||
|
touches numériques du |
|
|||
|
panneau de commande. Vous |
|
|||
|
verrez s’afficher : |
|
|
|
|
|
|
|
|||
|
4. Appuyez sur Option préc. |
Travail n |
|||
|
ou Option suiv. |
|
jusqu’à ce |
Imprimer |
|
|
que vous voyiez : |
|
|
|
|
|
|
|
|
||
|
5. Appuyez sur Entrée |
. Vous |
Tous travaux |
||
|
verrez s’afficher : |
|
|
Imprimer |
|
|
|
|
|||
|
6. Recommencez les étapes 4 et 5 |
Disponible |
|||
|
jusqu’à ce que vous ayez |
|
|||
|
imprimé tous les travaux |
|
|||
|
souhaités. Lorsque vous avez |
|
|||
|
terminé, appuyez sur En |
|
|||
|
ligne . Vous verrez |
|
|||
|
s’afficher : |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Tableau 1.8 Page 2 de 4 |
|
|
|
|
|
|
Chapitre 1 : Configuration de l’imprimante 1-19
Utilisation du système de menus
Tableau 1.8 Fonctions du menu Mot de passe (suite)
Option du menu et fonction |
Touches |
|
Affichage |
|
|
|
|
||
Tous travaux |
1. Appuyez sur Menu préc. |
Menus |
||
Supprimer |
ou Menu suiv. |
jusqu’à ce |
Menu Mot de passe |
|
Supprime tous les travaux ou un |
que vous voyiez : |
|
|
|
|
|
|
|
|
travail envoyé avec un mot de passe |
2. Appuyez sur Option préc. |
Entr mot de pass |
||
spécifique. |
ou Option suiv. |
|
. Vous |
_xxx |
|
verrez s’afficher : |
|
|
|
|
|
|
||
|
3. Entrez un mot de passe à |
Tous travaux |
||
|
quatre chiffres à l’aide des |
Imprimer |
||
|
touches numériques du |
|
||
|
panneau de commande. Vous |
|
||
|
verrez s’afficher : |
|
|
|
|
|
|
||
|
4. Appuyez sur Valeur préc. |
Tous travaux |
||
|
ou Valeur suiv. |
|
jusqu’à ce |
Supprimer |
|
que vous voyiez : |
|
|
|
|
|
|
|
|
|
5. Appuyez sur Entrée |
. Vous |
Disponible |
|
|
verrez s’afficher : |
|
|
|
|
|
|
|
|
|
|
|
|
Tableau 1.8 Page 3 de 4 |
|
|
|
|
|
1-20 Manuel de l’administrateur système
|
|
|
Utilisation du système de menus |
|
Tableau 1.8 Fonctions du menu Mot de passe (suite) |
|
|
|
|
|
|
|
|
|
Option du menu et fonction |
Touches |
|
Affichage |
|
|
|
|
||
Travail n |
1. Appuyez sur Menu préc. |
Menus |
||
Supprimer |
ou Menu suiv. |
jusqu’à ce |
Menu Mot de passe |
|
|
que vous voyiez : |
|
|
|
|
|
|
||
Supprime un ou plusieurs travaux |
2. Appuyez sur Option préc. |
Entr mot de pass |
||
parmi plusieurs envoyés avec un mot |
ou Option suiv. |
|
. Vous |
_xxx |
de passe spécifique. |
verrez s’afficher : |
|
|
|
|
|
|
||
|
3. Entrez un mot de passe à |
Tous travaux |
||
|
quatre chiffres à l’aide des |
Imprimer |
||
|
touches numériques du |
|
||
|
panneau de commande. Vous |
|
||
|
verrez s’afficher : |
|
|
|
|
|
|
||
|
4. Appuyez sur Option préc. |
Travail n |
||
|
ou Option suiv. |
|
jusqu’à ce |
Imprimer |
|
que vous voyiez : |
|
|
|
|
|
|
||
|
5. Appuyez sur Valeur préc. |
Travail n |
||
|
ou Valeur suiv. |
|
jusqu’à ce |
Supprimer |
|
que vous voyiez : |
|
|
|
|
|
|
|
|
|
6. Appuyez sur Entrée |
. Vous |
Tous travaux |
|
|
verrez s’afficher : |
|
|
Imprimer |
|
|
|
||
|
7. Répétez les étapes 4 à 6 jusqu’à |
Disponible |
||
|
ce que vous ayez supprimé |
|
||
|
tous les travaux à supprimer. |
|
||
|
Lorsque vous avez terminé, |
|
||
|
appuyez sur En ligne . Vous |
|
||
|
verrez s’afficher : |
|
|
|
|
|
|
|
|
|
|
|
|
Tableau 1.8 Page 4 de 4 |
|
|
|
|
|
Chapitre 1 : Configuration de l’imprimante 1-21
Utilisation du système de menus
Menu Magasin |
Le menu Magasin et ses options disponibles sont décrits |
||
|
|
dans le Tableau 1.9. |
|
Tableau 1.9 Options du menu Magasin |
|||
|
|
|
|
Menu |
|
|
Description |
|
|
||
Menu Magasin |
Donne accès aux paramètres de magasins pour les travaux PCL et PostScript. |
||
|
|
|
|
|
Options du |
|
Description |
|
menu |
|
|
|
|
|
|
|
|
|
|
|
Format |
|
Définit le format papier qui est mis en place dans le magasin |
|
envelop.1 |
|
pour enveloppes en option. |
|
Type envelop.1 |
Définit le type de papier qui est mis en place dans le magasin |
|
|
|
|
pour enveloppes en option. |
|
|
|
|
|
Format MBF1 |
|
Définit le format papier mis en place dans le MBF. |
|
Type MBF1 |
|
Définit le type de papier mis en place dans le MBF. |
|
Type mag. 1 |
|
Définit le type de papier installé dans le magasin 1. |
|
|
|
|
|
Type mag. 2 |
|
Définit le type de papier installé dans le magasin 2. |
|
|
|
|
|
Type mag 32 |
|
Définit le type de papier installé dans le magasin 3. |
|
Type mag. 42 |
|
Définit le type de papier installé dans le magasin 4. |
|
Type mag. 52 |
|
Définit le type de papier installé dans le magasin 5. |
|
Ordre magasins |
Définit l’ordre dans lequel les magasins sont utilisés lorsque |
|
|
|
|
plusieurs magasins correspondent au format et au type de |
|
|
|
papier demandés. |
|
|
|
|
|
Format person. |
Définit le format papier utilisé pour le formatage des pages |
|
|
|
|
imprimées à partir du MBF lorsqu’il est réglé à un format |
|
|
|
personnalisé (ce qui outrepasse les formats MBF standard). |
|
|
|
|
1Format envel. et Format MBF s’excluent mutuellement, car le magasin pour enveloppes remplace le magasin d’alimentation manuelle multifeuilles.
2 Apparaît uniquement si le module d’alimentation de 2 500 feuilles est installé.
Reportez-vous au Tableau 1.10 à la page 1-23 pour la procédure détaillée.
1-22 Manuel de l’administrateur système
