Xerox® ColorQube™
9201/9202/9203
Skrócona instrukcja obsługi
604P19534
©2009 Xerox Corporation. Wszelkie prawa zastrzeżone. Nieopublikowane prawa
zastrzeżone zgodnie z przepisami prawa autorskiego w Stanach Zjednoczonych.
Powielanie treści niniejszej publikacji w jakiejkolwiek formie bez zezwolenia Xerox
Corporation zabronione.
®
Xerox
i logo kuli łączności są znakami towarowymi Xerox Corporation w Stanach
Zjednoczonych i/lub innych krajach.
Prawami autorskimi chronione są wszystkie formy materiałów i informacji objętych
tymi prawami, w tym również, ale nie wyłącznie, treści generowane przez programy
komputerowe i wyświetlane na ekranie w postaci stylów, szablonów, ikon,
przycisków i okien dialogowych.
Niniejszy dokument ulega okresowo zmianom. Zmiany, techniczne nieścisłości i
błędy typograficzne zostaną skorygowane w kolejnych wersjach.
Wersja dokumentu: wrzesień 2009
Spis treści
Skrócona instrukcja obsługi . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
Cel instrukcji . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
Przed rozpoczęciem . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
Urządzenie wielofunkcyjne — przegląd . . . . . . . . . . . . . . . . 6
Włączanie i wyłączanie zasilania . . . . . . . . . . . . . . . . . . . . . .10
Ładowanie papieru do tacy papieru . . . . . . . . . . . . . . . . . . .11
Ładowanie dokumentów . . . . . . . . . . . . . . . . . . . . . . . . . . . . .12
Kopiowanie . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .13
Drukowanie dokumentu . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .17
Wysyłanie faksu . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .19
Faks internetowy. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .23
Faks serwera. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .26
Skanowanie pracy. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .29
Wysyłanie wiadomości e-mail. . . . . . . . . . . . . . . . . . . . . . . . .32
Zwiększanie wydajności . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .35
Konserwacja i materiały eksploatacyjne . . . . . . . . . . . . . . .36
Pomoc . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .41
ColorQube™ 9201/9202/9203
Skrócona instrukcja obsługi
3
Spis treści
4
ColorQube™ 9201/9202/9203
Skrócona instrukcja obsługi
®
Xerox
ColorQube™ Series
Skrócona instrukcja obsługi
Dziękujemy za wybranie naszego urządzenia wielofunkcyjnego. Niniejsza
instrukcja jest przeznaczona dla wszystkich użytkowników i administratorów,
którzy będą korzystać oraz konserwować ColorQube™ 9201/9202/9203.
Cel instrukcji
Niniejsza Skrócona instrukcja obsługi zawiera przegląd funkcji i opcji, które
mogą być dostępne w urządzeniu oraz zasobach w celu zmaksymalizowania
wydajności systemu.
Przed rozpoczęciem
•Urządzenie musi być zainstalowane.
•Urządzenie musi być skonfigurowane do użytku — patrz Podręcznik
administratora systemu.
•Urządzenie musi być skonfigurowane w sieci — patrz Podręcznik
administratora systemu.
• Sterowniki muszą być zainstalowane — patrz Podręcznik administratora
systemu.
ColorQube™ 9201/9202/9203
Skrócona instrukcja obsługi
5
Urządzenie wielofunkcyjne — przegląd
Urządzenie wielofunkcyjne —
przegląd
2
1
4
5
3
Pulpit sterowania: Ekran dotykowy i
1
klawiatura numeryczna.
Podajnik dokumentów i szyba
2
dokumentów: Służą do skanowania
pojedynczych lub wielu dokumentów.
Szyby dokumentów można używać
do skanowania dokumentów
pojedynczych, oprawionych, w
niestandardowym formacie lub
uszkodzonych.
6
9
7
8
Taca 6 ( Z e spół przekładarek
6
10
poprocesowy): Opcjonalna taca
papieru do stosowania z finisherem
dużej pojemności. Służy do wkładania
do zestawów kopii arkuszy po
procesie.
Finisher o dużej pojemności:
7
Ten opcjonalny finisher sortuje,
przesuwa, układa w stosy i zszywa
wydruki. Z finisherem można
zainstalować urządzenie do
wykonywania broszur, urządzenie do
składania na trzy części i dziurkacz.
Tace papieru 1, 2 i 3: Standardowe
3
tace urządzenia. Tace1 i 2 są
przeznaczone do formatu nośników
5,5x8,5” do 11x17” / A5 do A3. Taca 3
jest przeznaczona do nośników o
formacie 8,5x11” / A4.
Taca 4 ( b o c z n a ) : Służy do
4
niestandardowych nośników.
6
ColorQube™ 9201/9202/9203
Skrócona instrukcja obsługi
Urządzenie do wykonywania
8
broszur i składania na trzy części:
Są to urządzenia opcjonalne, które
można zainstalować z finisherem o
dużej pojemności w celu zszywania i
składania broszur lub ulotek.
Offsetowa taca wyjściowa:
9
To urządzenie opcjonalne układa w
stosy, sortuje i przesuwa wydruki.
Urządzenie wielofunkcyjne — przegląd
Taca 5 : Opcjonalne, wysokowydajne
5
źródło papieru, w którym
standardowo podawane są nośniki w
formacie A4 lub 8,5x11" podawane
dłuższą krawędzią. Można kupić
dodatkowe zestawy umożliwiające
podawanie różnych formatów
papieru.
Finisher offsetowy: To u r z ądzenie
10
opcjonalne układa w stosy, sortuje,
zszywa i przesuwa wydruki. Do tego
finishera dostępne są także zestawy
dziurkaczy.
Informacje na temat wszystkich funkcji oraz opcji wykańczania są dostępne w
Podręczniku użytkownika.
ColorQube™ 9201/9202/9203
Skrócona instrukcja obsługi
7
Urządzenie wielofunkcyjne — przegląd
Konfiguracja urządzenia
Po zainstalowaniu i zmontowaniu urządzenia oraz opcji sprzętowych uzyskana
zostanie jedna z następujących konfiguracji.
ColorQube™
9201
Kopiowanie cyfrowe Standardowo Standardowo Standardowo
Drukowanie sieciowe Standardowo Standardowo Standardowo
Skanowanie pracy Standardowo Standardowo Standardowo
E-mail Standardowo Standardowo Standardowo
Faks (wbu dowany 1 lub 2
wiersze)
Faks internetowy i faks serwera Opcjonalnie Opcjonalnie Opcjonalnie
Zliczanie Sieciowe Standardowo Standardowo Standardowo
Taca 1, 2, 3 & 4 (boczna) Standardowo Standardowo Standardowo
Ta c a 5 ( P l a tfo r m a
zewnętrznego podawania
papieru)
Ta c a 6 ( P r z e k ładarka
poprocesowa)
Twardy dysk 80 GB Standardowo Standardowo Standardowo
Finisher biurowy Opcjonalnie Opcjonalnie Opcjonalnie
Offsetowa taca wyjściowa Opcjonalnie Opcjonalnie Opcjonalnie
Finisher o dużej pojemności
(HVF)
Finisher o dużej pojemności z
urządzeniem do tworzenia
broszur/składarką na trzy części
Zewnętrzny interfejs Opcjonalnie Opcjonalnie Opcjonalnie
Podręcznik użytkownika Standardowo Standardowo Standardowo
Skrócona instrukcja obsługi
(niniejsza instrukcja)
Podręcznik administratora
systemu
Kabel telefoniczny Standardowo Standardowo Standardowo
Przewód zasilający Standardowo Standardowo Standardowo
Składarka dokumentów Standardowo Standardowo Standardowo
Opcjonalnie Opcjonalnie Opcjonalnie
Opcjonalnie Opcjonalnie Opcjonalnie
Opcjonalnie Opcjonalnie Opcjonalnie
Opcjonalnie Opcjonalnie Opcjonalnie
Opcjonalnie Opcjonalnie Opcjonalnie
Standardowo Standardowo Standardowo
Standardowo Standardowo Standardowo
ColorQube™
9202
ColorQube™
9203
8
ColorQube™ 9201/9202/9203
Skrócona instrukcja obsługi
Urządzenie wielofunkcyjne — przegląd
Pulpit sterowania — Przegląd
1
2
3
14
Strona główna usług: Zapewnia
1
4
dostęp do usług dostępnych w
urządzeniu.
Usługi: Przywraca wyświetlanie
2
poprzedniego ekranu funkcji
kopiowania, faksowania lub
skanowania po wyświetleniu ekranu
Stan Pracy lub Stan Maszyny.
Stan Pracy: Użyj, aby sprawdzić
3
postęp aktywnych zadań lub
wyświetlić szczegółowe informacje na
temat wykonanych zadań.
6
5
15
Przerwij: Użyj do wstrzymania
9
16
8
11
7
9
12
10
13
aktualnie drukowanego zadania w
celu wykonania pilniejszego zadania
kopiowania.
Start: Użyj, aby rozpocząć zadanie.
10
Kasuj Wszystko: Naciśnij raz, aby
11
skasować bieżący wpis. Naciśnij
dwukrotnie, aby powrócić do
ustawień domyślnych.
Stan Maszyny: Użyj, aby sprawdzić
4
stan urządzenia, licznik oraz stan
materiałów eksploatacyjnych lub
wydrukować różne raporty.
Tego przycisku można u
żyć także, aby
przejść w tryb Administratora
systemu.
Ekran dotykowy: Służy do wybierania
5
funkcji programowania oraz
wyświetlania procedur usuwania
usterek wyświetlacza, a także
informacji ogólnych.
Logowanie/wylogowanie: Służy do
6
podawania szczegółów logowania
oraz do wylogowywania.
Klawiatura numeryczna: Służy do
7
wpisywania znaków
alfanumerycznych.
Pomoc: Wyświetla komunikaty
8
pomocy dla funkcji urządzenia.
Stop: Zatrzymuje aktualnie
12
drukowane zadanie.
Oszczędzanie energii: Służy do
13
wybierania trybu energooszczędnego
lub wykonania szybkiego ponownego
uruchomienia.
Język: Służy do wybierania innego
14
języka opcji ekranu dotykowego.
Pauza wybierania numeru: Służy do
15
wstawiania pauzy podczas
wybierania numeru faksu.
„C” Anuluj wpis: Anuluje poprzedni
16
wpis wykonany za pomocą klawiatury
numerycznej.
ColorQube™ 9201/9202/9203
Skrócona instrukcja obsługi
9
Włączanie i wyłączanie zasilania
Włączanie i wyłączanie zasilania
1. Włączanie zasilania: Naciśnij przełącznik WŁĄCZ/WYŁĄCZ zasilanie po
lewej stronie urządzenia w celu włączenia urządzenia. Niektóre funkcje
będą gotowe wcześniej od pozostałych. Urządzenie będzie gotowe do
skanowania za ok. 3 minuty.
2. Wyłączanie zasilania: Naciśnij przełącznik WŁĄCZ/WYŁĄCZ zasilanie
po lewej stronie urządzenia. Zostanie wyświetlony komunikat z
podświetleniem, dotknij przycisk Odłączanie zasilania.
Uwaga: Urządzenie zostanie automatycznie wyłączone po 60 sekundach,
jeżeli w tym czasie nie zostanie dotknięty przycisk Wyłącz zasilanie.
Wyłączenie zasilania spowoduje usunięcie wszelkich bieżących zadań z
listy. Nie włączaj, dopóki urządzenie nie zostanie całkowicie wyłączone.
Urządzenia nie
upłynie ponad 30 minut.
wolno przemieszczać, dopóki od wyłączenia zasilania nie
Energooszczędność i Szybki restart
Przycisk Oszczędzanie energii na pulpicie sterowania może służyć do
dodatkowych funkcji zasilania.
Wybierz przycisk Oszczędzanie energii na pulpicie sterowania.
•Jeżeli wybrana jest opcja Energooszczędność, urządzenie natychmiast
przechodzi w Tryb Energooszczędny odpowiednio do konfiguracji. Jeżeli
na liście są jakiekolwiek zadania, zostanie wyświetlony drugi ekran.
Aby ponownie uruchomić urządzenie, gdy jest w tym trybie, naciśnij
przycisk na ekranie dotykowym lub pulpicie sterowania.
•Jeżeli zostanie wybrana i potwierdzona opcja Szybki Restart, urządzenie
zostanie uruchomione ponownie. Wszelkie zadania kopiowania zostaną
usunięte z listy; zadania drukowania z listy zostaną odzyskane.
•Jeżeli zostanie wybrana opcja Anuluj, opcje wyłączenia zasilania zostaną
anulowane, a urządzenie będzie dostępne do użytku.
10
ColorQube™ 9201/9202/9203
Skrócona instrukcja obsługi
Ładowanie papieru do tacy papieru
Opcje oszczędzania energii
Urządzenie jest zaprojektowane na wydajność i automatycznie redukuje
zużycie mocy po okresie przestoju. Administrator systemu może skonfigurować
następujące opcje Energooszczędności.
• Inteligentna gotowość — automatyczne przechodzenie i wychodzenie
ze stanu spoczynku według poprzedniego użycia. Urządzenie
wykorzystuje algorytmy i dane zebrane na temat profilu użycia, aby
planować okresy prawdopodobnego wykorzystywania urządzenia.
Wykorzystując te informacje urządzenie automatycznie przechodzi w
stan gotowości do pracy.
• Uruchamiane pracą uruchamia się po wykryciu czynności.
• Planowane automatyczne przechodzenie/wychodzenie ze stanu
spoczynku o określonej porze każdego dnia. Urządzenie można ustawić,
aby wychodziło ze stanu spoczynku po wykryciu działania lub o określonej
porze.
• Szybkie wznowienie redukuje czas niezbędny na wyjście ze stanu
spoczynku. Zmienia to domyślny czas spoczynku/niskiego zużycia energii i
zwiększa zużycie energii.
Informacje na temat konfigurowania opcji Energooszczędno
Podręczniku administratora systemu.
ści znajdują się w
Ładowanie papieru do tacy papieru
1. Otwórz tacę papieru i załaduj do niej
papier. NIE wypełniaj powyżej linii
oznaczonej Max.
2. Wyreguluj prowadnice, aby przycisnąć
papier do boku tacy.

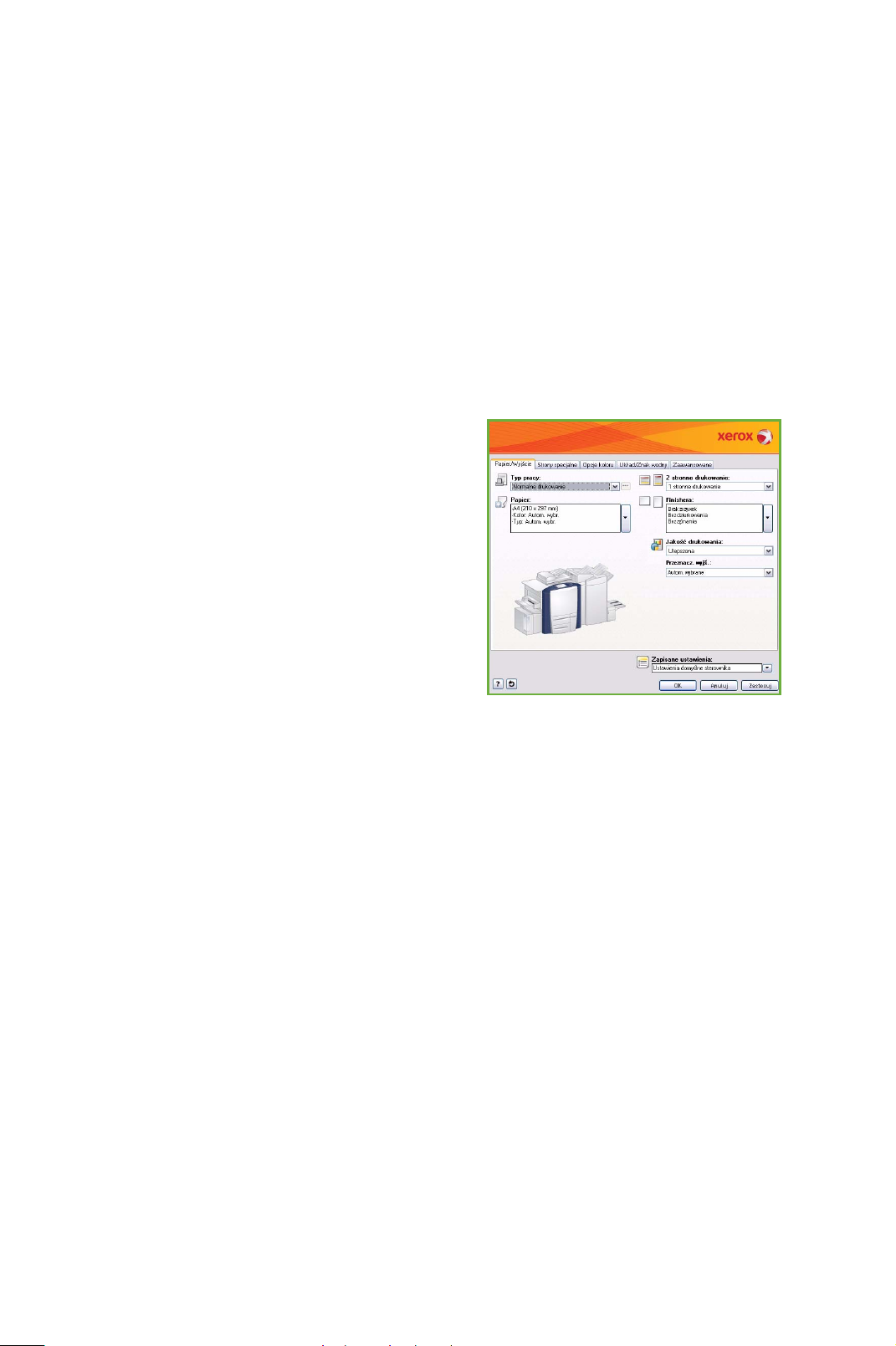

3. Po zamknięciu tacy zostanie wyświetlony ekran Ustawienia papieru.
Wprowadź rozmiar, typ oraz kolor załadowanego papieru i dotknij
polecenia Potwierdź.
Uwaga: Otwarcie tacy podczas pobierania z niej papieru może
spowodować blokadę papieru. Nie otwieraj tacy 1, gdy otwarta jest
taca 2.
Więcej informacji na temat ładowania papieru oraz tac papieru znajduje się w
Podręczniku użytkownika.
ColorQube™ 9201/9202/9203
Skrócona instrukcja obsługi
11
Ładowanie dokumentów
Ładowanie dokumentów
Oryginalne dokumenty można załadować do podajnika dokumentów lub na
szybę dokumentów.
1. Załaduj dokumenty tekstem do góry do
tacy wejściowej podajnika dokumentów.
Dopasuj górną i dolną prowadnicę, aby
dotykały dokumentów.
Lub...
2. Podnieś podajnik dokumentów. Umieść
dokument na szybie dokumentów tekstem
do dołu i dosuń go do strzałki w prawym
tylnym rogu. Zamknij podajnik
dokumentów.
Uwaga: Oryginalne dokumenty są
skanowane tylko raz nawet wtedy, gdy
wybrana jest opcja kilku kopii.
Więcej informacji na temat ładowania dokumentów znajduje się w części Jak
to wykonać Podręcznika użytkownika.
12
ColorQube™ 9201/9202/9203
Skrócona instrukcja obsługi
Kopiowanie
Kopiowanie
1. Załaduj dokumenty tekstem do góry do tacy wejściowej podajnika
dokumentów. Dopasuj górną i dolną prowadnicę, aby dotykały
dokumentów.
Lub...
Podnieś podajnik dokumentów. Umieść dokument na szybie
dokumentów tekstem do dołu i dosuń go do strzałki w prawym tylnym
rogu. Zamknij podajnik dokumentów.
2. Naciśnięcie przycisku Usuń
wszystko (AC) spowoduje
anulowanie wszystkich
poprzednich ustawień ekranu.
3. Naciśnij przycisk Strona
główna usług, a następnie
wybierz opcję Kopiowanie.
Funkcje kopiowania zostają
wyświetlone.
4. Do wybierania żądanych funkcji zadań służy ekran dotykowy.
Kolor wyjściowy służy do odtworzenia kolorów oryginału lub
do zmiany koloru wyjściowego na czarno biały, kolorowy lub
jeden kolor.
Opcji Zmniejszanie/Powiększanie można użyć do
zmniejszenia lub powiększenia obrazu w zakresie od 25%
do 400%.
Kopiowanie dwustronne służy do drukowania kopii jedno- lub
dwustronnych.
Opcja Dostarczanie papieru służy do wybierania wymaganej
tacy oraz formatu papieru do kopiowania.
Wyjście kopii służy do wybierania opcji układania, zszywania
lub składania (w zależności od dostępnego finishera).

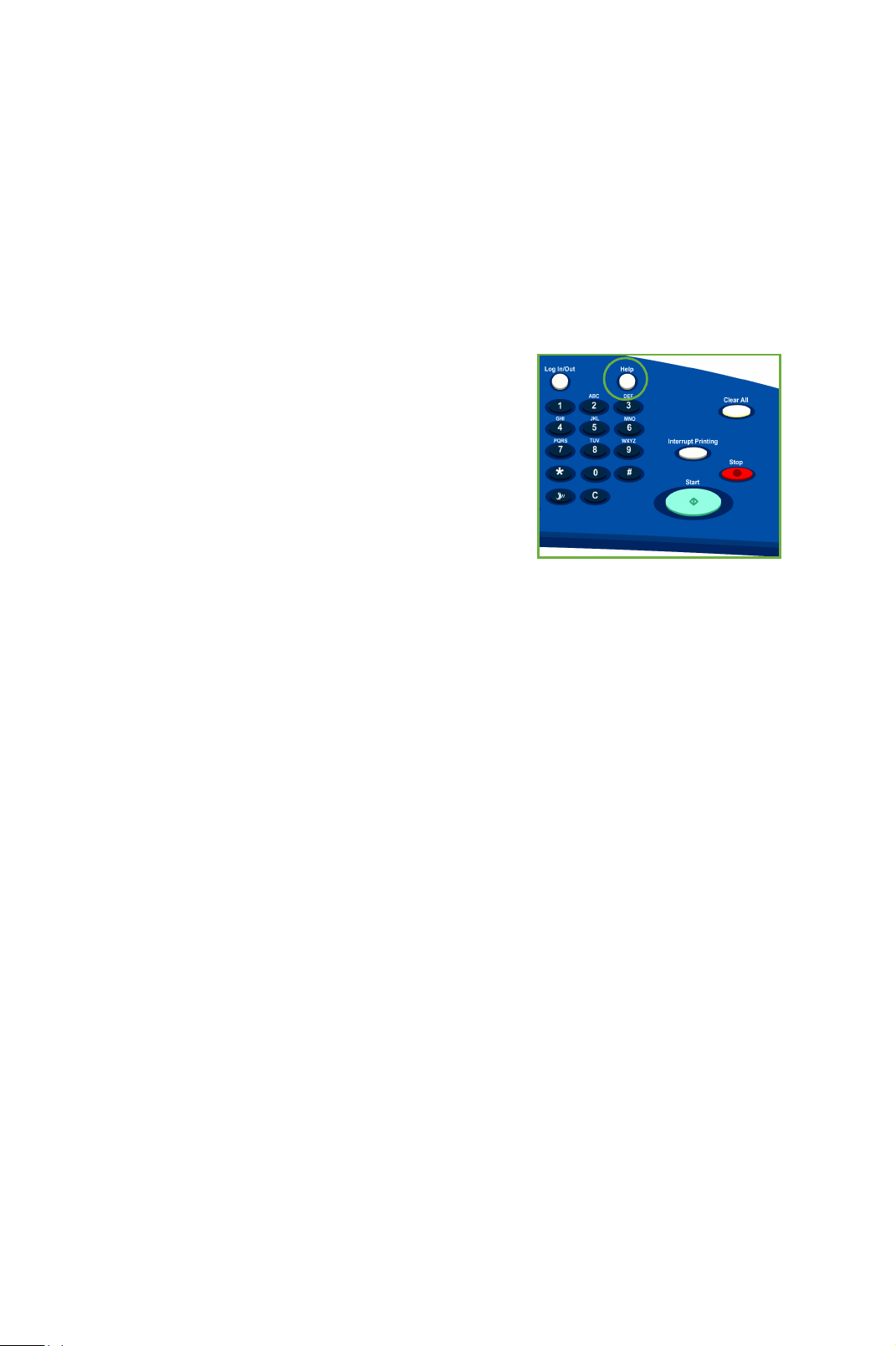

5. Za pomocą klawiatury numerycznej wprowadź liczbę kopii i naciśnij Start,
aby rozpocząć skanowanie oryginałów.
6. Po zakończeniu skanowania usuń oryginały z podajnika dokumentów lub
szyby dokumentów.
Uwaga:
Praca kopiowania przechodzi do listy prac gotowych do wydruku.
ColorQube™ 9201/9202/9203
Skrócona instrukcja obsługi
13
Loading...
