Xerox® ColorQube™
9201/9202/9203
Guia de Utilização Rápida
604P19526
© 2009 Xerox Corporation. Todos os direitos reservados. Direitos de não publicação
reservados de acordo com as leis de direitos autorais dos Estados Unidos. O conteúdo
desta publicação pode não ser reproduzida em qualquer formato sem a permissão da
Xerox Corporation.
®
Xerox
e o desenho da esfera de conectividade são marcas da Xerox Corporation
nos Estados Unidos e/ou em outros países.
A proteção do copyright aqui reclamada inclui todas as formas e assuntos de
material e informação suscetíveis de registro de direitos autorais, como tal
atualmente previstos estatutária ou juridicamente, ou que o venham a ser no futuro,
incluindo, sem restrições, o material gerado por todo e qualquer software indicado
na tela, tal como estilos, padrões, ícones, representações de tela, aspectos etc.
São feitas alterações periodicamente neste documento. Alterações, imprecisões
técnicas e erros tipográficos serão corrigidos em edições subsequentes.
Versão do documento: setembro de 2009
Índice
Guia de Utilização Rápida . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
Objetivo deste Guia . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
Antes de começar . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5
Visão geral do Dispositivo Multifuncional . . . . . . . . . . . . . . 6
Ligar e desligar . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
Colocar papel nas bandejas. . . . . . . . . . . . . . . . . . . . . . . . . . .10
Colocação de documentos. . . . . . . . . . . . . . . . . . . . . . . . . . . .11
Tiragem de cópias . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .12
Impressão de um documento. . . . . . . . . . . . . . . . . . . . . . . . .15
Envio de um Fax . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .17
Fax da Internet . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .21
Fax de servidor. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .24
Digitalização de fluxo de trabalho . . . . . . . . . . . . . . . . . . . .26
Envio de E-mail . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .29
Melhorar a produtividade. . . . . . . . . . . . . . . . . . . . . . . . . . . . .32
Manutenção e Consumíveis. . . . . . . . . . . . . . . . . . . . . . . . . . .33
Ajuda . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .37
ColorQube™ 9201/9202/9203
Guia de Utilização Rápida
3
Índice
4
ColorQube™ 9201/9202/9203
Guia de Utilização Rápida
®
Série Xerox
ColorQube™
Guia de Utilização Rápida
Obrigado por escolher este dispositivo multifuncional. Este guia destina-se a
todos os usuários e administradores que irão utilizar e realizar manutenção na
ColorQube™ 9201/9202/9203.
Objetivo deste Guia
Este Guia de Utilização Rápida fornece uma visão geral das funções e opções
que podem estar disponíveis em seu dispositivo e recursos para maximizar o
desempenho do sistema e a produtividade.
Antes de começar
• O dispositivo deve ser instalado.
• O dispositivo deve ser configurado para uso; consulte o Guia do
Administrador do Sistema.
• O dispositivo deve ser configurado em uma rede; consulte o Guia do
Administrador do Sistema.
• Os drivers devem ser instalados; consulte o Guia do Administrador do
Sistema.
ColorQube™ 9201/9202/9203
Guia de Utilização Rápida
5
Visão geral do Dispositivo Multifuncional
1
2
4
7
3
6
5
9
10
8
16273
849510
Visão geral do Dispositivo
Multifuncional
Painel de controle: Tela de seleção
por toque e Teclado numérico.
Alimentador de originais e Vidro
de originais: usado para digitalizar
um único documento ou vários
documentos. O vidro de originais pode
ser usado para digitalizar documentos
únicos, encadernados, de tamanho
personalizado ou danificados.
Bandejas do papel 1, 2 e 3:
bandejas são padrão no dispositivo.
As bandejas 1 e 2 são usadas para
tamanhos de material de 5,5 x 8,5 pol.
a 11 x 17 pol./A5 a A3. A Bandeja 3 é
usada para material de 8,5 x 11 pol/A4.
Bandeja 4 (Manual): usada para
material de impressão fora do padrão.
Bandeja 5: uma origem de papel de
alta capacidade opcional que como
padrão alimenta material de tamanho
A4 ou 8,5 x 11 pol. com Alimentação
pela borda longa (ABL). Kits adicionais
podem ser adquiridos para permitir a
alimentação de tamanhos de papel
diferentes.
Para obter informações sobre todas as funções e opções de acabamento,
consulte o Guia do Usuário.
essas
Bandeja 6 (Módulo de inserção
pós-processo): uma bandeja de
papel opcional para utilização com
o Módulo de acabamento de alto
volume. Ela é usada para inserir folhas
pós-processo em jogos de cópias.
Módulo de acabamento de alto
volume: esse módulo de acabamento
opcional alceia, desloca, empilha e
grampeia a saída. Os kits Criador de
livretos, Dobra tripla e Furador podem
ser instalados com esse módulo de
acabamento.
Criador de livretos e Dobra tripla:
esses são dispositivos opcionais os
quais podem ser instalados com o
Módulo de acabamento de alto
volume para grampear e dobrar
livretos ou folhetos.
Bandeja coletora de deslocamento:
esse dispositivo opcional empilha,
alceia e desloca a saída.
Módulo de acabamento Office: esse
dispositivo opcional empilha, alceia,
grampeia e desloca a saída. Os kits de
Furador também estão disponíveis
para este módulo de acabamento.
6
ColorQube™ 9201/9202/9203
Guia de Utilização Rápida
Visão geral do Dispositivo Multifuncional
Configuração do dispositivo
Após a instalação e montagem do dispositivo e das opções de hardware,
o resultado será uma das seguintes configurações.
ColorQube™
9201
Copiadora Digital Padrão Padrão Padrão
Impressão da rede Padrão Padrão Padrão
Digitalização de fluxo de trabalho Padrão Padrão Padrão
E-mail Padrão Padrão Padrão
Fax (linha 1 ou 2 embutida) Opção Opção Opção
Fax da Internet e Fax de servidor Opção Opção Opção
Contabilidade da rede Padrão Padrão Padrão
Bandeja 1, 2, 3 e 4 (Manual) Padrão Padrão Padrão
Bandeja 5 (Plataforma de
alimentação de papel)
Bandeja 6 (Módulo de inserção
pós-processo)
Disco rígido de 80 GB Padrão Padrão Padrão
Módulo de acabamento Office Opção Opção Opção
Opção Opção Opção
Opção Opção Opção
ColorQube™
9202
ColorQube™
9203
Bandeja coletora de deslocamento Opção Opção Opção
Módulo de acabamento de alto
volume (HVF)
Módulo de acabamento de
alto volume com Criador de
livretos/Dobra tripla
Interface do dispositivo não Xerox Opção Opção Opção
Guia do Usuário Padrão Padrão Padrão
Guia de Utilização Rápida (este guia) Padrão Padrão Padrão
Guia do Administrador do Sistema Padrão Padrão Padrão
Cabo de telefone Padrão Padrão Padrão
Cabo de alimentação Padrão Padrão Padrão
Dobra de documentos Padrão Padrão Padrão
Opção Opção Opção
Opção Opção Opção
ColorQube™ 9201/9202/9203
Guia de Utilização Rápida
7
Visão geral do Dispositivo Multifuncional
1
2
3
4
5
6
8
9
10
7
12
13
11
16
14
15
1
9
2103114125
13
6
14
7
15816

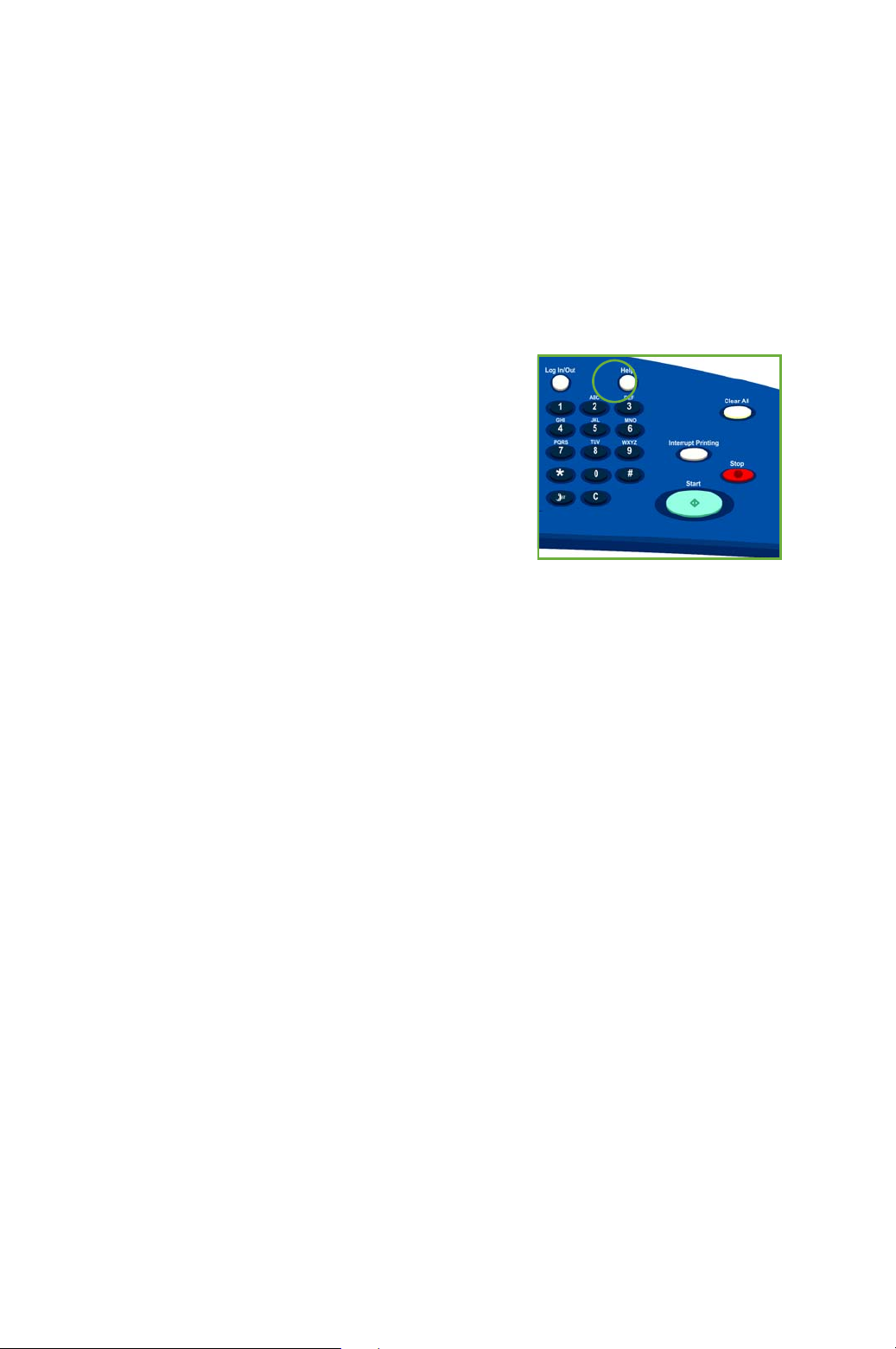

Visão geral do Painel de controle
Página Inicial de Serviços: fornece
acesso aos serviços disponíveis no
dispositivo.
Serviços: retorna à tela de função
anterior de cópia, fax ou digitalização
quando a tela Status do trabalho ou
Status da máquina é exibida.
Status do trabalho: use para verificar
o progresso dos trabalhos ativos, ou
exibir informações detalhadas sobre
os trabalhos concluídos.
Status da máquina:
use para verificar
o status do dispositivo, o medidor de
faturamento e o status de consumíveis,
ou imprimir vários relatórios. Use esse
botão também ao acessar o modo
Administrador do sistema.
Tela de seleção por toque: use para
selecionar as funções de programação
e exibir os procedimentos de
eliminação de falhas e informações
gerais sobre o dispositivo.
Interromper: use para pausar o
trabalho que está sendo impresso
atualmente, a fim de executar um ou
mais trabalho de cópia urgente.
Iniciar: use para iniciar um trabalho.
Limpar tudo: pressione uma vez para
limpar uma entrada atual. Pressione
duas vezes para retornar às
configurações padrão.
Parar: para o trabalho em andamento.
Economia de energia: use para
selecionar o modo de economia de
energia ou executar uma
reinicialização rápida.
Log In/Out: use para digitar os
detalhes de login e efetuar logout.
Idioma: use para selecionar um
idioma diferente para as opções
da tela de seleção por toque.
Teclado numérico: use para digitar
caracteres alfanuméricos.
Pausa na discagem: use para inserir
uma pausa ao discar um número
de fax.
Ajuda: exibe mensagens de ajuda
para funções do dispositivo.
‘C’ Cancelar entrada: cancela a
entrada anterior feita no teclado
numérico.
8
ColorQube™ 9201/9202/9203
Guia de Utilização Rápida
Ligar e desligar
Ligar e desligar
1. Para ligar: pressione o interruptor Ligar/Desligar no lado esquerdo do
dispositivo para ligar o dispositivo. Algumas funções ficarão prontas
antes das outras. O dispositivo ficará pronto para digitalizar em
aproximadamente 3 minutos.
2. Para desligar: pressione o interruptor Ligar/Desligar no lado esquerdo
do dispositivo. Uma tela de confirmação será exibida; toque no botão
Desligar.
Nota: O dispositivo será desligado automaticamente depois de 60 segundos
se você não tocar no botão
de todos os trabalhos existentes na lista atualmente.
dispositivo tenha sido completamente desligado.
o dispositivo antes de ter sido desligado por mais de 30 minutos.
Desligar
Economia de energia e Reinicialização rápida
. O desligamento resultará na exclusão
Não
ligue até que o
Não
mova fisicamente
O botão Economia de energia no painel de controle pode ser usado para obter
funções de energia adicionais.
Selecione o botão Economia de energia no painel de controle.
• Se a opção Economia de energia for selecionada, o dispositivo entrará
imediatamente no Modo de economia de energia conforme sua
configuração. Se houver trabalhos na lista de trabalhos, uma segunda
tela será exibida.
Para reativar o dispositivo quando estiver nesse modo, toque em um
botão na tela de seleção por toque ou no painel de controle.
• Ao selecionar e confirmar a opção Reinicialização rápida, o dispositivo
será reiniciado. Os trabalhos de cópia existentes na lista de trabalhos
serão excluídos e os trabalhos de impressão existentes na lista de
trabalhos serão recuperados.
• Se for selecionada a opção Cancelar, as opções de desligamento serão
canceladas e o dispositivo ficará disponível para uso.
ColorQube™ 9201/9202/9203
Guia de Utilização Rápida
9
Colocar papel nas bandejas
Opções de Economia de energia
O dispositivo foi projetado para economizar energia e reduzir automaticamente
seu consumo de energia após períodos de inatividade. O Administrador do
sistema pode configurar as seguintes opções de Economia de energia.
• Intelligent Ready desperta e entra em repouso automaticamente com
base no uso anterior. O dispositivo usa algoritmos e dados reunidos
em um perfil de uso para antecipar os períodos em que o dispositivo
provavelmente ficará ocupado. O uso dessas informações desperta
automaticamente o dispositivo.
• Trabalho ativado desperta ao detectar uma atividade.
• Programada desperta e entra em repouso nos horários definidos
diariamente. O dispositivo pode ser definido para despertar ao detectar
uma atividade, ou pode-se inserir uma hora específica.
• Reinício rápido reduz o tempo que demora para despertar. Altera os
tempos de espera padrão de repouso/economia de energia e aumenta
o uso de energia.
Para obter informações sobre a configuração das opções de Economia de
energia, consulte o Guia do Administrador do Sistema.
Colocar papel nas bandejas
1. Abra a bandeja e coloque o papel.
NÃO coloque acima da linha Max.
2. Ajuste as guias para manter o papel
contra a lateral da bandeja.
3. Ao fechar a bandeja, a tela Configurações de papel será exibida. Insira o
tamanho, o tipo e a cor do papel que você colocou e toque em Confirmar.
Nota: Poderá ocorrer um atolamento de papel se a bandeja for aberta
durante a colocação do material. Não abra a Bandeja 1 caso a Bandeja 2
esteja aberta.
Para obter mais informações sobre colocação de papel e bandejas do papel,
consulte a seção Como do Guia do Usuário.
10
ColorQube™ 9201/9202/9203
Guia de Utilização Rápida
Colocação de documentos
Colocação de documentos
Os documentos originais podem ser colocados no Alimentador de originais ou
no Vidro de originais.
1. Coloque os documentos com a face
para cima na bandeja de entrada do
alimentador de originais.
Ajuste as guias superior e inferior para
apenas tocarem nos documentos.
Ou...
2. Levante o Alimentador de originais.
Coloque o documento com a face para
baixo no Vidro de originais e registre-o
com a seta no canto superior direito
traseiro. Feche o Alimentador de originais.
Nota: Os documentos originais são
digitalizados apenas uma vez, mesmo
quando várias cópias estiverem
selecionadas.
Para obter mais informações sobre colocação de documentos, consulte a seção
Como do Guia do Usuário.
ColorQube™ 9201/9202/9203
Guia de Utilização Rápida
11
Tiragem de cópias
Tiragem de cópias
1. Coloque os documentos com a face para cima na bandeja de entrada do
alimentador de originais. Ajuste as guias superior e inferior para apenas
tocarem nos documentos.
Ou...
Levante o Alimentador de originais. Coloque o documento com a face
para baixo no Vidro de originais e registre-o com a seta no canto superior
direito traseiro. Feche o Alimentador de originais.
2. Pressione o botão Limpar tudo
(AC) uma vez para cancelar
todas as seleções anteriores
de programação da tela.
3. Pressione o botão Página
inicial de serviços e selecione
aopção Cópia.
As funções de Cópia são
exibidas.
4. Selecione as funções necessárias usando a tela de seleção por toque:
Cor de saída é usada para replicar as cores originais ou para
alterar a saída para preto e branco, cores ou uma única cor.
Reduzir/Ampliar pode ser usado para reduzir ou ampliar a
imagem em 25% até 400%.
Cópia em 2 Faces é usado para produzir saída de cópia em
1ou 2 faces.
Origem do papel é usado para selecionar a bandeja e o
tamanho de papel necessários para a saída de cópia.
Saída da cópia é usado para selecionar as opções Alcear,
Grampear ou Dobrar (dependendo do dispositivo de
acabamento disponível).
5. Digite a quantidade de cópias usando o teclado numérico e pressione
Iniciar para digitalizar os originais.
6. Remova os documentos do alimentador ou vidro de originais ao concluir
a digitalização.
Nota: O trabalho de cópia entra na fila de trabalhos prontos para impressão.
7. Selecione Status do trabalho para exibir a lista de trabalhos e verificar o
status de seu trabalho.
Se o trabalho for retido na lista, ele precisará de recursos adicionais para
ser impresso. Para identificar os recursos necessários, selecione o trabalho
e escolha Detalhes do trabalho. Depois que os recursos estiverem
disponíveis, o trabalho será impresso.
12
ColorQube™ 9201/9202/9203
Guia de Utilização Rápida
Loading...
