Xerox Wide Format 510DP
Bedienungshandbuch
701P39896 Januar 2003
Von:
Xerox Corporation
Global Knowledge & Language Services
800 Phillips Road
Building 845-17S
Webster, New York 14580-9791
USA
©XEROX Inc. 2003. Alle Rechte vorbehalten.
Gedruckt in den USA
XEROX®, XEROX Wide Format 510dp, XES Synergix 8850 Digital Solution,
Synergix Scan System, das stilisierte Kastensymbol, AccXES und die
Abkürzung XEROX sind Marken der XEROX CORPORATION.
701P39896 01/2003
Inhalt
Hinweise zur elektromagnetischen Verträglichkeit .............................................................................................iii
Australien/Neuseeland ....................................................................................................................................... iii
Europäische Union .............................................................................................................................................iii
Kanada ............................................................................................................................................................... iii
Japan..................................................................................................................................................................iv
USA ....................................................................................................................................................................iv
Sicherheitshinweise .................................................................................................................................................v
Einführung...............................................................................................................................................................vii
Gliederung und Inhalt dieses Handbuchs ......................................................................................................... vii
In diesem Handbuch verwendete Terminologie............................................................................................... viii
In diesem Handbuch verwendete Konventionen.............................................................................................. viii
1. Überblick..................................................................................................................................................... 1
Drucker-Überblick............................................................................................................................................... 1
Hauptkomponenten............................................................................................................................................ 2
Steuerpult ........................................................................................................................................................... 4
2. Ein- und Ausschalten ................................................................................................................................ 7
Gerät ausschalten .............................................................................................................................................. 8
Energie-Modi ...................................................................................................................................................... 8
3. Material........................................................................................................................................................ 9
Wenn eine Materialrolle leer wird....................................................................................................................... 9
Rollenmaterial laden......................................................................................................................................... 10
Format und Typ des Rollenmaterials ändern ................................................................................................... 14
Einzelblatt-Zufuhrfach verwenden.................................................................................................................... 16
Automatische Rollenumschaltung.................................................................................................................... 17
Tipps für die Lagerung von Druckmaterial ....................................................................................................... 17
4. Offline-Setupmenü................................................................................................................................... 19
Optionen des Setupmenüs............................................................................................................................... 19
Druckermenü.................................................................................................................................................... 20
Zugriff auf das DRUCKERMENÜ............................................................................................................... 22
Hörbare Signale aktivieren/deaktivieren .................................................................................................... 22
Zeitnehmer einstellen................................................................................................................................. 23
Farbtiefe einstellen..................................................................................................................................... 23
Definition des Endverarbeitungs-Konfigurationstyps ................................................................................. 24
Drucker-Diagnose durchführen.................................................................................................................. 24
Test-Plot drucken................................................................................................................................. 24
Fehler-Protokoll einsehen.................................................................................................................... 25
Kostenzähler-Stand anzeigen.................................................................................................................... 25
5. Wartung..................................................................................................................................................... 28
Wenn die Tonerpatrone ersetzt werden muss ................................................................................................. 28
Auswechseln der Tonerpatrone ....................................................................................................................... 29
Auswechseln des Tonersammelbehälters ....................................................................................................... 32
Drucker-Oberflächen reinigen .......................................................................................................................... 35
Verbrauchsmaterial-Bestellung ........................................................................................................................ 36
Liste der Verbrauchsmaterialien ................................................................................................................ 36
Verfahren zum Bestellen von Verbrauchsmaterial .................................................................................... 36
6. Störungsbeseitigung ............................................................................................................................... 38
Materialstaus beheben..................................................................................................................................... 38
Stau im Fixiererbereich .............................................................................................................................. 39
Stau im Schneidebereich ........................................................................................................................... 41
XEROX WIDE FORMAT 510DP BEDIENUNGSHANDBUCH i
INHALT
Staus in den Rollenmaterial-Behältern ...................................................................................................... 42
Status-Codes.................................................................................................................................................... 45
Fehlermeldungen ............................................................................................................................................. 46
Problemlösungs-Tabelle................................................................................................................................... 47
Kundendienst anfordern................................................................................................................................... 48
7. Technische Daten .................................................................................................................................... 50
Produktspezifikationen ..................................................................................................................................... 50
Spezifikationen des Druckmaterials: ................................................................................................................ 52

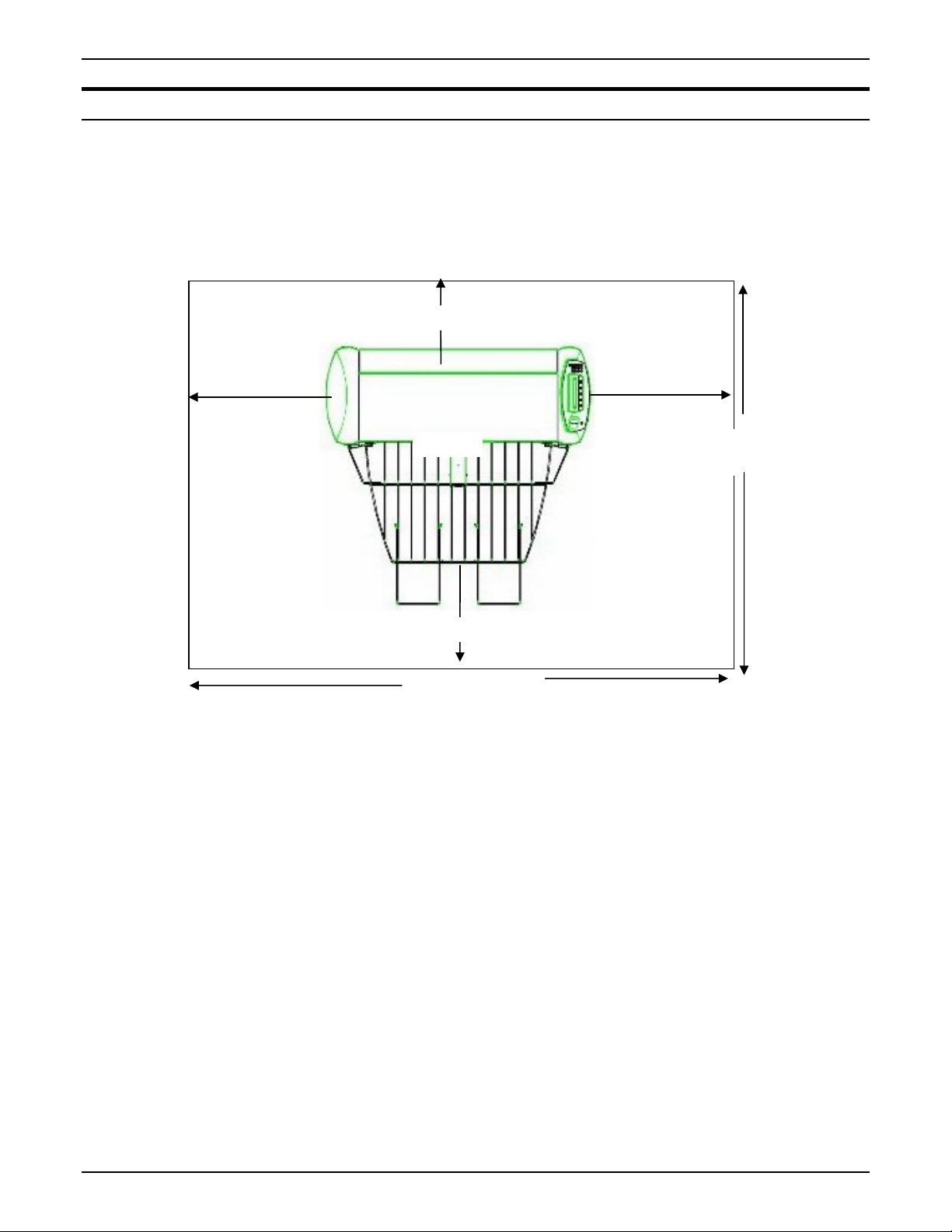

Raumbedarf...................................................................................................................................................... 53
ii XEROX WIDE FORMAT 510dDPOPERATOR MANUAL
Australien/Neuseeland
Europäische Union
Hinweise zur elektromagnetischen Verträglichkeit
Veränderungen oder Modifikationen an dieser Ausrüstung, die
nicht ausdrücklich von Fuji Xerox Australia Pty. Limited genehmigt
sind, können zum Entzug der Betriebserlaubnis führen.
Zur Einhaltung der Vorschriften des Radio Communications Acts
1992 sind mit diesen Geräten abgeschirmte Kabel zu verwenden.
ACHTUNG
Dies ist ein Produkt der Grenzwertklasse A. In Wohngebieten
kann dieses Produkt Funkstörungen erzeugen. In diesem Fall
muss der Benutzer entsprechende Maßnahmen ergreifen.
Kanada
Bei nicht ausdrücklich von Xerox Europe genehmigten
Änderungen oder Modifikationen an diesem Gerät kann der
Benutzer die Berechtigung zum Betrieb des Geräts verlieren.
In Verbindung mit diesem Gerät sind zur Gewährleistung der
Konformität mit der EMV-Richtlinie (89/336/EWG) abgeschirmte
Kabel zu verwenden.
ACHTUNG
Um eine fehlerfreie Funktion dieses Geräts in der Umgebung
von ISM-Geräten (Hochfrequenzgeräte für industrielle,
wissenschaftliche, medizinische und ähnliche Zwecke) zu
gewährleisten, ist es erforderlich, dass die Störstrahlung
dieser Geräte reduziert oder auf andere Weise begrenzt wird.
Dieses digitale Gerät der Grenzwertklasse A entspricht der
kanadischen Norm ICES-0003.
Cet appareil numérique de la classe „A” est conforme à la norme
NMB-003 du Canada.
XEROX WIDE FORMAT 510DP BEDIENUNGSHANDBUCH iii
HINWEISE ZUR ELEKTROMAGNETISCHEN VERTRÄGLICHKEIT
Japan
Dies ist ein Produkt der Grenzwertklasse A, das der Norm des
Voluntary Control Council für Interferenzen von Informationstechnologie-Ausrüstung (VCCI) entspricht. Wird diese Ausrüstung
in Wohngebieten verwendet, kann es zu Funkstörungen kommen.
Deren Beseitigung obliegt in jedem Fall dem Benutzer.
Bei Veränderungen oder Modifikationen an dieser Ausrüstung, die
nicht ausdrücklich von Fuji Xerox Limited genehmigt wurden, kann
die Betriebserlaubnis für diese Ausrüstung erlöschen.
In Verbindung mit diesem Gerät sind zur Gewährleistung der
Konformität mit den Richtlinien des Voluntary Control Council for
Interference by Information Technology Equipment abgeschirmte
Kabel zu verwenden.
USA
Prüfungen zufolge entspricht dieses Gerät den in Teil 15 der FCCVorschriften festgelegten Grenzwerten für ein digitales Gerät der
Klasse A. Diese Grenzwerte bieten angemessenen Schutz gegen
schädliche Interferenzen beim Betrieb des Geräts in einem
gewerblichen Umfeld. Von diesem Gerät wird
Hochfrequenzenergie erzeugt, verwendet und eventuell
ausgestrahlt. Wenn dieses Gerät nicht in Übereinstimmung mit
den Handbuchanleitungen installiert und verwendet wird, kann es
eine Störung des Funkverkehrs verursachen. Das Betreiben
dieses Geräts in einem Wohngebiet wird wahrscheinlich
Störungen verursachen.
In diesem Fall ist der Benutzer gehalten, die zur Beseitigung
solcher Störungen erforderlichen Maßnahmen zu ergreifen und die
Kosten hierfür zu tragen. Bei nicht ausdrücklich von der Xerox
Corporation genehmigten Änderungen oder Modifikationen dieses
Geräts kann der Benutzer die Berechtigung zum Betrieb des
Geräts verlieren.
In Verbindung mit diesem Gerät sind zur Gewährleistung der
Konformität mit den FCC-Bestimmungen abgeschirmte Kabel zu
verwenden.
iv XEROX WIDE FORMAT 510ddp BEDIENUNGSHANDBUCH
Sicherheitshinweise
Dieses System wurde mit äußerster Sorgfalt entwickelt und allen
erforderlichen Tests unterzogen, um strengsten
Sicherheitsvorschriften zu entsprechen. Hierunter fällt auch die
Prüfung durch Organisationen und Zulassungsbehörden, durch die
die Befolgung anerkannter Umweltschutzstandards bestätigt wird.
Vor der Inbetriebnahme des Druckers sind die folgenden
Anleitungen aufmerksam durchzulesen und aufzubewahren, damit
sie im Bedarfsfall erneut herangezogen werden können. Auf diese
Weise wird die sichere Verwendung der Geräte gewährleistet.
Alle auf dem Produkt selbst angebrachten oder mit diesem
zusammen ausgelieferten Warnhinweise und Anleitungen sind
jederzeit zu befolgen.
Vor dem Reinigen der Geräteaußenseite muss der Netzstecker
aus der Steckdose gezogen werden. Immer die spezifisch für
diesen Drucker entwickelten Produkte verwenden. Die
Verwendung anderer Verbrauchsmaterialien kann zu
Leistungseinbußen und möglicherweise gefährdenden Situationen
führen.
Auf keinen Fall Aerosol-Reiniger verwenden. Alle in diesem
Handbuch angegebenen Anleitungen für die ordnungsgemäßen
Reinigungsverfahren sind zu befolgen.
Weder Verbrauchsmaterialien noch Reinigungsmittel dürfen für
andere als ihre bestimmungsgemäßen Zwecke verwendet werden.
Verbrauchsmaterialien und Reinigungsmittel sind für Kinder
unzugänglich aufzubewahren.
Diese Geräte dürfen nicht in der Nähe einer Wasserversorgung, in
feuchten Räumen oder im Freien betrieben werden.
Die Geräte dieses Produkts sind mit einem geerdeten Stecker
ausgestattet. Dieser Stecker kann nur in eine entsprechend
ausgelegte Netzsteckdose eingesteckt werden. Hierbei handelt es
sich um eine Sicherheitsvorkehrung. Sollte es nicht möglich sein,
den Stecker in die Netzsteckdose einzustecken, muss zur
Vermeidung von Stromschlägen die Steckdose durch einen
Elektriker ausgewechselt werden.
Auf keinen Fall einen Erdungsadapterstecker verwenden, um die
Geräte an eine nicht geerdete Netzsteckdose anzuschließen.
Es muss sichergestellt werden, dass die Werte des
Netzanschlusses mit den Angaben auf dem Typenschild des
Systems übereinstimmen. Im Zweifelsfall kann die benötigte
Information von der Elektrizitätsgesellschaft oder den Stadtwerken
eingeholt werden.
Dieses System wird über das Netzkabel von der Stromversorgung
getrennt. Es ist darauf zu achten, dass es in der Nähe einer leicht
zugänglichen Wandsteckdose aufgestellt wird.
Keine Gegenstände auf das Netzkabel stellen. Bei der Aufstellung
des Geräts muss das Kabel so verlegt werden, dass niemand
darauf treten bzw. darüber stolpern kann.
XEROX WIDE FORMAT 510DP BEDIENUNGSHANDBUCH v
SICHERHEITSHINWEISE
Die Geräte dürfen nicht in einem Einbauschrank oder einem
ähnlichen Gehäuse aufgestellt werden, es sei denn, es ist für
ausreichende Luftzirkulation gesorgt.
Niemals Gegenstände in die Lüftungsschlitze der Geräte stecken,
da hierdurch die Gefahr von Kurzschlüssen oder einer Berührung
gefährlicher, spannungsführender Bauteile besteht, was zu einem
elektrischen Schlag oder Feuer führen könnte.
Die Geräte dürfen auf keinen Fall mit Flüssigkeiten in Berührung
kommen.
Niemals Abdeckungen oder Schutzvorrichtungen entfernen, für
deren Abbau ein Werkzeug benötigt wird. Hinter diesen
Abdeckungen befinden sich keine Bauteile, die von der
Bedienungskraft gewartet werden könnten.
Es darf auf keinen Fall versucht werden, nicht in diesem
Bedienungshandbuch beschriebene Wartungsarbeiten
durchzuführen.
Die elektrischen Verriegelungsschalter dürfen auf keinen Fall
überbrückt werden. Die Geräte sind von ihrer Konstruktion her
darauf ausgelegt, den Zugang der Bedienungskraft zu gefährlichen
Bereichen auszuschließen. Abdeckungen, Schutzvorrichtungen
und Verriegelungsschalter sollen gewährleisten, dass das System
nicht mit geöffneten Abdeckungen betrieben werden kann.
Netzstecker des reprographischen Systems aus der
Netzsteckdose ziehen und alle Service-Arbeiten von qualifizierten
Service-Technikern durchführen lassen, wenn eine der folgenden
Situationen eintritt:
• wenn das Netzkabel beschädigt oder verschlissen ist.
• wenn Flüssigkeit auf dem System verschüttet wurde.
• wenn die Geräte Regen oder Wasser ausgesetzt wurden.
• wenn die Geräte ungewöhnliche Geräusche oder Gerüche
abgeben.
• wenn die Geräte oder ihre Gehäuse beschädigt wurden.
Um zusätzliche Sicherheitsinformationen zum Drucker oder zu von
XEROX geliefertem Material zu erhalten:
Innerhalb der Vereinigten Staaten:
Rufen Sie die gebührenfreie Nummer 1-800-828-6571 an.
In anderen Ländern:
Bitte wenden Sie sich an den lokalen Kundendienst von Xerox
Engineering Systems.
vi XEROX WIDE FORMAT 510ddp BEDIENUNGSHANDBUCH
Einführung
Wir bedanken uns für Ihren Kauf des XEROX Wide Format 510dp
Druckers. Wir freuen uns darauf, Sie zu unterstützen und Ihre
Druckproduktivität zu verbessern.
Der XEROX Wide Format 510dp-Drucker ist als Einzelgerät mit
einem integrierten AccXES-Controller oder als Mehrfunktionsgerät
mit einem Synergix Scan-System und einem AccXES-Controller
verfügbar. Der Synergix-Stapler und ein funktionsreicher Falter
gehören zur Zusatzausstattung für beide Konfigurationen.
Je nach installierten Optionen erzielt der Drucker Durchsatzraten
von 5, 7 oder 10 Seiten (A1) pro Minute bei einer
Verarbeitungsgeschwindigkeit von 11,5 cm/s. Abhängig von den
installierten Optionen ist der Drucker mit einem, zwei oder drei
Behälter(n) ausgestattet, der/die Materialrollen einer Breite
zwischen 11 und 36 Zoll und einer Länge von bis zu 500 Fuß
aufnehmen kann/können. Wahlweise kann einer der
Standardbehälter durch einen abgedichteten Behälter
ausgetauscht werden, um das Druckmaterial vor
Feuchtigkeitseinflüssen zu schützen.
Für Aufträge mit vom Standardformat abweichenden Materialien
hat der Drucker eine Einzelblatt-Zufuhr, mit dem die
Materialbehälter umgangen werden können. Der Drucker verfügt
auch über einen Standard-Auffangbehälter, der bis zu 100 Drucke
aller Formate aufnehmen kann.
Gliederung und Inhalt dieses Handbuchs
Das XEROX Wide Format 510dp Bedienungshandbuch enthält
alle Informationen, die zum Kennen lernen der Komponenten,
Funktionen, des Betrieb und der technischen Daten des Druckers
erforderlich sind. Es enthält die folgenden Kapitel:
Kapitel 1 Überblick
Dieses Kapitel gibt einen Überblick über den Drucker. Es illustriert
und beschreibt die Hauptelemente des Druckers und des
Steuerpults.
Kapitel 2 Ein- und Ausschalten
In diesem Kapitel werden Anleitungen zum Ein- und Ausschalten
des Druckers gegeben und die Betriebsmodi des Druckers
erläutert.
Kapitel 3 Material
In diesem Kapitel wird besprochen, was zu geschehen hat, wenn
eine Materialrolle zu Ende geht, wie eine neue Rolle geladen wird
und wie Format und Typ einer Rolle festzulegen sind. Ebenso
werden hier das Verfahren zur Anwendung von Einzelblättern und
die Funktion der automatischen Rollen-Umschaltung beschrieben.
Darüber hinaus finden Sie hier auch Tipps zum Lagern von
Druckmaterialien.
XEROX WIDE FORMAT 510dp BEDIENUNGSHANDBUCH vii
INTRODUCTION
Kapitel 4 Offline-Setupmenü
In diesem Kapitel werden die Setupmenü-Optionen erläutert und
detaillierte Anweisungen zur Verwendung der DruckermenüUnteroption gegeben.
Kapitel 5 Wartung
Dieses Kapitel enthält Anweisungen zum Austauschen von
Tonerpatrone und Tonersammelbehälter. Die erforderlichen
Verbrauchsmaterialien werden mit Anweisungen zu ihrer
Nachbestellung ebenfalls aufgeführt.
Kapitel 6 Störungsbeseitigung
In diesem Kapitel wird die Behebung von Papierstaus besprochen.
Es enthält Statuscode- und Fehlermeldungs-Tabellen und eine
allgemeine Fehlerbehebungstabelle. Für Probleme, die nicht
mithilfe dieses Handbuchs lösbar sind, wird in diesem Kapitel das
Verfahren für einen Wartungsanruf beschrieben.
Kapitel 7 Technische Daten
In diesem Kapitel finden Sie Produkt- und Papierspezifikationen
und die Raumanforderungs-Daten zum Betrieb des Druckers.
In diesem Handbuch verwendete Terminologie
Drucker
Das Wort „Drucker“ steht in diesem Handbuch als Synonym für
den XEROX Wide Format 510dp-Drucker.
In diesem Handbuch verwendete Konventionen
In diesem Handbuch werden folgende Konventionen verwendet:
Fettdruck
ACHTUNG:
VORSICHT:
HINWEIS:
Fett gedruckte Buchstaben im Text beziehen sich auf Tasten auf
dem Steuerpult (z. B. „die Eingabe-Taste drücken“).
Mit ACHTUNG wird auf Prozesse, Wartungsverfahren,
Handlungen oder Bedingungen verwiesen, deren Nichtbeachtung
zu Verletzungen führen kann. In einem Verfahren verweist dieser
Hinweis immer auf den direkt darauf folgenden Schritt.
Mit VORSICHT wird darauf verwiesen, dass ein Prozess oder
Wartungsverfahren, eine Handlung oder Bedingung genau
ausgeführt werden muss, damit Beschädigungen am Gerät
vermieden werden. In einem Verfahren verweist dieser Hinweis
immer auf den direkt darauf folgenden Schritt.
Ein HINWEIS hebt ein Betriebs- bzw. Wartungsverfahren, eine
Bedingung oder eine Feststellung hervor.
viii XEROX WIDE FORMAT 510ddp BEDIENUNGSHANDBUCH
Drucker-Überblick
1. Überblick
Dieses Kapitel gibt einen Überblick über den Drucker. Es illustriert
und beschreibt auch die Hauptelemente des Druckers und des
Steuerpults.
In der folgenden Abbildung wird der Drucker dargestellt. Es ist
erforderlich, mit dessen Aufbau vertraut zu sein, um die
Meldungen der Anzeige und die Anweisungen in diesem
Handbuch ausführen zu können.
1
2
3
4
Linke Seite
1.
Rückseite
2.
Rechte Seite
3.
Vorderseite
4.
XEROX WIDE FORMAT 510dp B 1
EDIENUNGSHANDBUCH
DRUCKER-ÜBERBLICK
Hauptkomponenten
1. Ausgabefach
Die Drucke werden mit dem Schriftbild nach oben in dieses Fach
ausgegeben. Es kann bis zu 100 Drucke aller Formate
aufnehmen. Zum Zugang zur Einzelblatt-Zufuhr und den
Materialfächern kann das Fach angehoben werden.
2. Behälter 1
3. Behälter 2*
4. Behälter 3*
5. Einzelblatt-Zufuhrfach
6. Fixier-Fach
7. Vordertür
8. Steuerpult
* Behälter 2 und 3 stehen wahlweise zur Verfügung.
Öffnen, um Papierrollen zu laden und um Materialstaus in Behälter
1 zu beheben.
Öffnen, um Papierrollen zu laden und um Materialstaus in Behälter
2 zu beheben.
Öffnen, um Papierrollen zu laden und um Materialstaus in Behälter
3 zu beheben.
Hier werden die Einzelblätter zugeführt, wodurch die
Rollenmaterialien im Drucker umgangen werden. Dieser BYPASS
ist zu verwenden, wenn die Behälter nicht das gewünschte
Materialformat geladen haben oder ein nicht-standardgemäßes
Format erfordert ist.
Öffnen, um Staus im Fixierbereich zu beheben.
Öffnen zum Zugang zu Tonersammelbehälter und Seriennummer.
Enthält die Grafik-Anzeige, Meldungs-Anzeige, Zugriff auf das
Menü, Navigations-Tasten und die Zahlentastatur.
2 XEROX Wide Format 510dp BEDIENUNGSHANDBUCH
DRUCKER-ÜBERBLICK
1
2
3
1. Schneidevorrichtung-Behälter
5
4
Öffnen, um Staus im Schneidebereich zu beheben.
ACHTUNG: Die Klinge ist sehr scharf. Die Klinge beim Beheben
von Materialstaus im Schneidebereich nicht berühren.
2. Drucker-Netzschalter (weiß)
3. Netzkabel-Stecker
4. Unterbrecherschalter (schwarz)
5. Tonerfach-Abdeckung
Zum Ein- und Ausschalten des Druckers drücken.
Das Netzkabel wird hier und in eine passende Netzsteckdose
eingesteckt.
Zum Ein- und Ausschalten des Druckers.
Öffnen zum Austauschen der Tonerpatrone.
XEROX WIDE FORMAT 510dp BEDIENUNGSHANDBUCH 3
DRUCKER-ÜBERBLICK
Steuerpult
Das Steuerpult befindet sich oben an der Vorderseite des
Druckers. Es besteht aus einer Grafik-Anzeige, einer
Meldungsanzeige, mehreren Funktionstasten und einer
Zahlentastatur.
1
2
1. Grafik-Anzeige
3
4
5
Dies ist eine Darstellung des Druckers mit Anzeigeleuchten für die
Vordertür, den Schneidevorrichtung-Behälter, die TonerfachAbdeckung, die Einzelblatt-Zufuhr, Behälter 1, Behälter 2 und
Behälter 3. Die Anzeigeleuchten haben drei Modi. „Aus“ ist der
Normalzustand und bedeutet, dass kein Bedienereingriff
erforderlich ist. „Ein“ bedeutet, dass der zugehörige
Sicherheitsschalter offen ist. Ein „Blinken“ bedeutet, dass ein
Bedienereingriff erfordert ist.
6 7
8
10
9
2. Material-Taste
3. Meldungsanzeige
4. Zurück-Taste
5. Vorwärts-Taste
6. Eingabe-Taste
7. Beenden-Taste
Diese Taste zur Anzeige und Änderung der aktuellen Breite (wenn
erforderlich) und der Typen-Einstellungen für Materialquellen
(Behälter 1, Behälter 2, Behälter 3 und Einzelblatt-Zufuhrfach).
Diese Taste ist im Online wie auch im Offline-Modus aktiv. Wird
die Taste im Offline-Modus gedrückt, werden immer die MaterialEinstellungen angezeigt, unbeachtet des gegenwärtig aktuellen
Offline-Menüs.
Es handelt sich hierbei um eine Anzeige mit 2 Zeilen à 40 Zeichen.
Mit dieser Taste bewegt man sich rückwärts durch die DruckerMenüs und –Auswahlen. Für Zahlenwerte wird der Wert bei
Drücken dieser Taste um eine Einheit verringert.
Mit dieser Taste bewegt man sich vorwärts durch die DruckerMenüs und –Auswahlen. Für Zahlenwerte wird der Wert bei
Drücken dieser Taste um eine Einheit erhöht.
Mit dieser Taste wird das aktuelle Menüelement bzw. der aktuelle
Wert angewählt.
Mit dieser Taste wird die zuletzt vorgenommene Wahl rückgängig
gemacht bzw. zur nächst höheren Menüstufe zurückgekehrt.
Wenn ein Parameter geändert wurde, bleibt dieser unverändert.
4 XEROX Wide Format 510dp BEDIENUNGSHANDBUCH
DRUCKER-ÜBERBLICK
8. Online/Offline-Taste
Mit dieser Taste wird zwischen dem Online- und dem OfflineModus umgeschaltet. Im Online-Modus leuchtet die Anzeige links
neben der Taste. Im Offline-Modus leuchtet diese Anzeige nicht.
Im Online-Modus empfängt und verarbeitet der Drucker
Druckaufträge. Im Offline-Modus hält der Drucker
Druckanforderungen in der Druckwarteschlange. Die Aufträge
bleiben in der Druckwarteschlange entweder, bis der Drucker in
den Online-Modus zurückkehrt oder bis die Stromversorgung zum
Controller unterbrochen ist. Vom Offline-Modus kann auf das
Setup-Menü zugegriffen werden. Im Setup-Menü können eine
Reihe von Dienstprogrammen und Diagnosen ausgeführt werden.
HINWEIS: Die Material-Taste ist im Online wie auch im OfflineModus aktiv. Der Energiespar- und der Ruhemodus sind nur im
Online-Modus verfügbar.
9. Zahlentastatur
10. Sprachen-Taste
Diese Tastatur enthält die Zahlen 0 bis 9, einen Punkt und eine
Lösch-Taste. Die Zahlentastatur wird zur Auswahl von Menüs und
Eingabe von Werten verwendet. Der Punkt wird zur Eingabe des
Dezimalpunktes (Dezimalkommas) verwendet. Die Löschtaste wird
zum Löschen des Inhalts eines Eingabefeldes verwendet.
Durch Drücken dieser Taste schaltet man zwischen der primären
und der sekundären Sprache für die Meldungsanzeige um. Wenn
keine Zweitsprache installiert ist, hat das Drücken dieser Taste
keine Wirkung.
XEROX WIDE FORMAT 510dp BEDIENUNGSHANDBUCH 5
DRUCKER-ÜBERBLICK
Leerseite
6 XEROX Wide Format 510dp BEDIENUNGSHANDBUCH
2. Ein- und Ausschalten
In diesem Kapitel werden die Verfahren zum Ein- und Ausschalten
beschrieben. Die Energie-Modi werden ebenfalls behandelt.
Gerät einschalten
Leistungsschalter
DruckerNetzschalter
ControllerHauptschalter
Zum Einschalten:
1. Den Leistungsschalter auf Ein (I) schalten. Damit wird Strom
an den Drucker angelegt.
2. Den Drucker-Netzschalter auf Ein (I) schalten. Hiermit wird der
Drucker eingeschaltet.
3. Den Controller einschalten.
HINWEIS: Während des Aufwärmens wird zunächst eine
Meldung bezüglich der Kalibrierung der Fixieranlage und
anschließend die Meldung „DRUCKER WIRD
VORGEWÄRMT“ angezeigt, und der Fixierer-Vorwärmcode
geht von L9 auf L0 zurück. Nach dem Aufwärmen ist der
Drucker Online und druckbereit. Auf der Anzeige wird „XES
SYNERGIX 510dp LEERLAUF“ angezeigt.
XEROX WIDE FORMAT 510dp BEDIENUNGSHANDBUCH 7
EIN- UND AUSSCHALTEN
Gerät ausschalten
Energie-Modi
Zum Ausschalten:
1. Den Drucker-Netzschalter auf Aus (O) schalten. Hiermit wird
der Drucker ausgeschaltet.
2. Den Controller ausschalten.
3. Den Leistungsschalter auf Aus (O) schalten. Damit wird der
Drucker ausgeschaltet.
Der Drucker hat vier Stromverbrauchs-Modi. Diese Modi sind:
Betrieb
Bereit
Energiesparmodus
Ruhe
Der Drucker ist bereit, sofort zu drucken. In diesem Modus
erscheint auf der Meldungsanzeige die Nachricht „Drucken“.
2 bis 30 Sekunden nach dem Beenden eines Druckauftrags kehrt
der Drucker in diesen Modus zurück. In diesem Modus erscheint
auf der Meldungsanzeige die Nachricht „LEERLAUF“.
Nach Ablauf einer festgelegten Zeit ohne Aktivität seit dem
Drucken des letzten Auftrags geht der Drucker in diesen Modus
über. Dieser Zeitraum ist vom Benutzer bestimmbar. Zulässig sind
Werte zwischen 5 und 50 Minuten. Siehe das Kapitel „OfflineSetupmenü“ für weitere Informationen über die Einstellung des
Energiespar-Zeitnehmers.
HINWEIS: Wenn sich der Drucker in diesem Modus befindet, ist
die Fixieranlage im Stromsparmodus. Der Drucker muss vom
Statuscode L3 aus aufwärmen, bevor er wieder druckbereit ist.
Der Drucker schaltet in diesen Zustand zur Minimierung des
Energieverbrauchs nach einem festgelegten Zeitraum nach dem
Eintritt in den Energiesparmodus. Dieser Zeitraum ist vom
Benutzer bestimmbar. Zulässig sind Werte zwischen 15 und 150
Minuten. Siehe das Kapitel „Offline-Setupmenü“ für weitere
Informationen über die Einstellung des Ruhemodus-Zeitnehmers.
HINWEIS: Wenn sich der Drucker in diesem Modus befindet, ist
die Fixieranlage ausgeschaltet. Der Drucker muss vom Statuscode
L9 aus aufwärmen, bevor er wieder druckbereit ist.
8 XEROX Wide Format 510dp BEDIENUNGSHANDBUCH
3. Material
Dieses Kapitel enthält folgende Informationen:
• Eine Liste der Methoden, mittels derer der Drucker eine leere
oder nahezu leere Rolle meldet.
• Das Verfahren zum Laden von Rollenmaterial in die
Materialbehälter.
• Das Verfahren zum Festlegen von Materialformat und –Art für
jeden Materialbehälter.
• Das Verfahren zur Umgehung (BYPASS) der Materialbehälter
und zur manuellen Zufuhr von Bogen in den Drucker.
• Eine Erklärung der automatischen Rollenumschaltung.
• Tipps zum sicheren Lagern von Druckmaterial.
Für Informationen zu Materialformaten und –Arten, die der Drucker
verarbeiten kann, siehe das Kapitel „Technische Daten“ in diesem
Handbuch.
Wenn eine Materialrolle leer wird
Wenn ein Rollenmaterialbehälter weniger als etwa 10 m Material
enthält, wird man wie folgt vom Drucker darauf aufmerksam
gemacht:
• Die entsprechende Behälteranzeige auf dem Grafik-Bildschirm
• Wird ein Auftrag gesendet, der die leere Materialzufuhr
• Wenn ein Auftrag gedruckt wird und die Materialrolle wird
• Drückt man die Material-Taste und rollt zu der entsprechenden
blinkt.
anfordert, ertönt ein Warnsignal (falls vorhanden) und auf der
Meldungsanzeige erscheint die Aufforderung, das erforderte
Material zu laden.
dabei geleert, ertönt ein ständiges Warnsignal (falls
vorhanden) und ein Status-Code C[1, 2, 3].04 oder C[1, 2,
3].05 wird mit einer Meldung angezeigt, die zum Neuladen der
Rolle auffordert.
Materialzufuhr vor, wird man mit einer Meldung darauf
aufmerksam gemacht, dass die Rolle leer oder nahezu leer ist.
XEROX WIDE FORMAT 510dp BEDIENUNGSHANDBUCH 9
MATERIAL
A
Rollenmaterial laden
Eine Materialrolle laden:
1. Das Ausgabefach so weit anheben, dass es auf der
Druckeroberseite aufliegt.
2. Den Handgriff des entsprechenden Behälters anheben und
den Behälter vollständig herausziehen.
HINWEIS: An manchen Aufstellorten kann niedrige oder hohe
relative Luftfeuchtigkeit das Material beeinflussen und
Druckqualitätsprobleme verursachen. Zur Lösung solcher
Probleme kann ein abgedichteter Materialbehälter an Stelle eines
der Standard-Materialbehälter auf dem Drucker installiert werden.
3. Eine der folgenden Maßnahmen ergreifen:
• Wenn einer der Behälter ein abgedichteter
Materialbehälter ist, die Plexiglas-
bdeckung anheben, bis
sie aufrecht stehen bleibt.
• Wenn der Behälter nicht abgedichtet ist, weiter mit Schritt
4.
4. Die Blenden-Freigabe zusammendrücken und die Blende
anheben, bis sie einrastet.
10 XEROX WIDE FORMAT 510dp BEDIENUNGSHANDBUCH
MATERIAL
5. Die Materialrolle drehen, um das Ende des Materials auf die
Rolle zu bewegen.
6. Die Materialrolle aus dem Behälter heben.
7. Die Materialrolle auf eine ebene, waagerechte Oberfläche
legen.
8. Den Hebel am Ende des Materialrollen-Halterohrs drücken
und das Rohr aus der Materialrolle herausziehen.
9. Die neue Materialrolle auf eine ebene, waagerechte
Oberfläche legen.
10. Das Ende des Materialrollen-Halterohrs ohne Hebel so weit
wie möglich in die neue Materialrolle einschieben.
XEROX WIDE FORMAT 510dp BEDIENUNGSHANDBUCH 11
MATERIAL
11. Den Hebel am Ende des Materialrollen-Halterohrs drücken
und das Rohr so positionieren, dass die Formatanzeigen auf
dem Rohr dem Format der Materialrolle entsprechen.
• Wenn die Materialrolle zum Beispiel 36 Zoll breit ist,
müssen die Enden der Materialrolle mit den 36 ZollMarkierungen auf dem Materialrollen-Halterohr
übereinstimmen.
12. Die neue Materialrolle so in das Materialfach einlegen, dass
die Führungskante des Materials auf der Rollenunterseite ist
und auf den Drucker hinweist.
13. Das Materialrollen-Halterohr so einlegen, dass seine Enden
auf den Halterollen an den Behälterseiten zu liegen kommen.
• Sicherstellen, dass das Rohr zwischen die Halterollen
rutscht.
14. Das Klebeband von der Materialführungskante abziehen.
15. Wenn Klebstoff auf der Führungskante des Materials verbleibt
oder sie eingerissen bzw. nicht gerade ist, muss die
Führungskante zugeschnitten werden.
HINWEIS: Gewöhnlich ist kein Zuschneiden einer neuen
Materialrolle erforderlich.
12 XEROX WIDE FORMAT 510dp BEDIENUNGSHANDBUCH
MATERIAL
16. Die Materialrolle drehen, so dass das Material unter die
Blende und am Registrierungsfenster vorbei bewegt wird.
HINWEIS: Sicherstellen, dass die Führungskante glatt und
nicht umgeklappt ist.
17. Die Blenden-Freigabe zusammendrücken und die Blende
absenken, bis sie beidseitig einrastet.
18. Die Materialrolle langsam drehen, bis die Führungskante des
Materials mittig im Registrierungsfenster ausgerichtet ist.
19. Eine der folgenden Maßnahmen ergreifen:
• Wenn der Behälter ein abgedichteter Materialbehälter ist,
die Plexiglas-Abdeckung schließen.
• Wenn der Behälter nicht abgedichtet ist, weiter mit Schritt
20.
20. Den Rollenmaterial-Behälter schließen.
21. Das Ausgabefach absenken.
22. Wenn Format oder Typ des neuen Materials von denen der
vorherigen Materialrollen abweicht, müssen das neue Format,
bzw. die neue Art eingegeben werden. Siehe „Format und Typ
des Rollenmaterials ändern“ in diesem Kapitel für
Anweisungen zur Eingabe der neuen RollenmaterialInformationen.
XEROX WIDE FORMAT 510dp BEDIENUNGSHANDBUCH 13
MATERIAL
Format und Typ des Rollenmaterials ändern
Wenn ein Materialbehälter geöffnet wird, wird man über die
Meldungsanzeige aufgefordert, Art oder Breite des Materials zu
ändern. Wenn keine Änderung in Art oder Breite des
Rollenmaterials vorgenommen wurde, drückt man die Ende-Taste.
Wenn eine Änderung in Art oder Breite des Rollenmaterials
vorgenommen wurde, müssen die entsprechenden Informationen
eingegeben werden.
Format und Typ des Rollenmaterials ändern:
1. Taste Material drücken. Auf der Meldungsanzeige werden
Breite und Rollenmaterial-Typ angezeigt, die zuletzt für
Behälter 1 festgelegt wurden.
HINWEIS: Die Material-Taste ist im Online wie auch im
Offline-Modus aktiv.
2. Mit den Tasten Zurück oder Weiter durch die
Wahlmöglichkeiten für die Materialzufuhr rollen. Die
Wahlmöglichkeiten sind ROLLE 1, ROLLE 2, ROLLE 3 und
BYPASS (Einzelblatt-Zufuhr).
3. Wenn die zu ändernde Materialzufuhr erreicht wird, auf die
Taste Eingabe drücken. Auf der Meldungsanzeige wird man
aufgefordert, die Materialbreite einzugeben. Sie zeigt auch die
gegenwärtig festgelegte Materialbreite an.
HINWEIS: Materialbreite bezieht sich nicht auf die BYPASSWahlmöglichkeit. Wenn BYPASS als Materialzufuhr gewählt
wurde, wird man über die Meldungsanzeige aufgefordert, den
Materialtyp zu wählen. Weiter mit Schritt 6.
4. Mit den Tasten Zurück oder Weiter durch die
Wahlmöglichkeiten für die Materialbreite gehen. Im Einzelnen
sind dies:
11,0 Zoll 297 mm
12,0 Zoll 353 mm
17,0 Zoll 420 mm
18,0 Zoll 500 mm
22,0 Zoll 594 mm
24,0 Zoll 620 mm
30,0 Zoll 707 mm
34,0 Zoll 750 mm
36,0 Zoll 841 mm
860 mm
880 mm
900 mm
5. Wenn die gewünschte Materialbreite erreicht wird, Eingabe
drücken. Auf der Meldungsanzeige wird man aufgefordert, den
Materialtyp einzugeben. Sie zeigt auch die gegenwärtig
festgelegte Materialbreite an.
14 XEROX WIDE FORMAT 510dp BEDIENUNGSHANDBUCH
MATERIAL
6. Mit der Taste Zurück oder Weiter durch die
Wahlmöglichkeiten für den Materialtyp gehen. Die
Auswahlmöglichkeiten sind PAPIER, VELIN und FOLIE.
7. Wenn der gewünschte Materialtyp erreicht wird, Eingabe
drücken.
8. Eine der folgenden Maßnahmen ergreifen:
• Die Taste Material oder Ende drücken, um die
vorgenommenen Wahlen zu speichern und zur SystemEingabeaufforderung zurückzukehren.
• Auf Eingabe drücken, um zum Auswahlprozess für
Materialformat- und Typ zurückzukehren und die gerade
vorgenommenen Vorwahlen zu ändern.
XEROX WIDE FORMAT 510dp BEDIENUNGSHANDBUCH 15
MATERIAL
Einzelblatt-Zufuhrfach verwenden
Wenn das korrekte Materialformat bzw. der Typ nicht geladen ist,
können die Materialbehälter umgangen werden und es können
Einzelblätter von Hand dem Drucker zugeführt werden.
Beim Erstellen von großformatigen Einzelblattdrucken,
Hochformatausgaben in D-Größe (A1) oder E-Größe (A0) die
Führungskante der Ausgabe manuell leiten, um eine Materialstau
im Ausgabebereich zu vermeiden. Befindet sich das Ausgabefach
in der erhöhten Position, werden die Ausgaben u. U. wieder in den
Drucker eingeführt.
Manuelle Zufuhr von Einzelblättern in den Drucker:
1. Das Ausgabefach so weit anheben, dass es auf der
Druckeroberseite aufliegt.
2. Das entsprechende Einzelblatt für den Druckauftrag wählen.
HINWEIS: Das Mindestformat für ein Einzelblatt ist 8,5 x 11
Zoll (216 x 279 mm), in Schmalseitenzufuhr.
3. Den Materialtyp für die BYPASS auf dem Drucker-Steuerpult
auf den für den Druckauftrag erforderten Typ einstellen. Siehe
„Format und Typ des Rollenmaterials ändern“ für weitere
Informationen.
HINWEIS: Der Drucker nimmt jeden Materialtyp an, der ihm
manuell zugeführt wird, ungeachtet des festgelegten Typs.
Es sollte jedoch sichergestellt werden, dass der Materialtyp
korrekt ist, da der Drucker die Temperatur der Fixieranlage
auf das festgelegte Material einstellt. Eine falsche
Fixieranlagentemperatur kann zu mangelhafter
Druckqualität führen. Sie könnte auch einen
Wartungsbesuch erfordern, wenn Toner auf die Fixierrolle
aufgetragen wird.
4. Das Material mittig zwischen den Formatanzeigen auf dem
Einzelblatt-Zufuhrfach ausrichten.
5. Die Führungskante des Materials gerade in den Drucker
einführen, bis der Drucker das Material erfasst und einzieht.
6. Auf der Client-Workstation „Manuelle Zufuhr“ als
Materialzufuhr eingeben.
7. Den Druckauftrag senden.
8. Wenn die manuelle Zufuhr von Einzelblättern beendet ist,
muss das Ausgabefach wieder abgesenkt werden.
16 XEROX WIDE FORMAT 510dp BEDIENUNGSHANDBUCH
MATERIAL
Automatische Rollenumschaltung
Der Drucker hat eine automatische Rollenumschaltungs-Funktion,
die von einer leeren Rolle auf eine andere Rolle umschaltet. Mit
dieser Funktion kann der Drucker über längere Zeiträume hinweg
kontinuierlich betrieben werden.
Die automatische Umschaltung ist nur dann möglich, wenn
folgende Bedingungen erfüllt sind:
• Der Drucker ist mehr als einem Behälter ausgestattet.
• Ein anderer Behälter enthält Material des gleichen Typs und
Formats wie das der in Verwendung befindlichen Rolle.
• Für den Druckauftrag wurde kein spezifischer Behälter
festgelegt (z. B. Rolle 1)
Wenn beide verbleibenden Materialbehälter das gleiche
Materialformat und den gleichen Typ wie die in Verwendung
befindliche Rolle aufweisen, wählt der Drucker zuerst den Behälter
mit der niedrigeren Nummer. Wenn z. B. Rolle 3 leer ist und Rolle
1 und Rolle 2 Material des gleichen Typs und Formats enthalten,
schaltet der Drucker auf Rolle 1 um. Wenn dann Rolle 1 leer ist,
schaltet der Drucker auf Rolle 2 um.
Tipps für die Lagerung von Druckmaterial
Die besten Ergebnisse werden vom Druckmaterial erhalten, wenn
folgende Lagerungshinweise beachtet werden:
• Einzelblatt-Materialien flach, nicht hochkantig in
verschlossener Verpackung lagern.
• Rollenmaterial aufrecht in einer korrekt verschlossenen Hülle
lagern.
• Druckmaterialien kühl und trocken lagern.
XEROX WIDE FORMAT 510dp BEDIENUNGSHANDBUCH 17
MATERIAL
Leerseite
18 XEROX WIDE FORMAT 510dp BEDIENUNGSHANDBUCH
Optionen des Setupmenüs
4. Offline-Setupmenü
Der Drucker hat ein Offline-Setupmenü, mit dem Drucker und
AccXES-Controller den eigenen Bedürfnissen angepasst werden
können.
Das Setupmenü enthält folgende Optionen:
• Dienstprogramme
• E/A-Anschlüsse einrichten
• Drucker einrichten
• Verarbeitungs-Standardeinstellungen
• Systemverwaltung
• Druckermenü
Jedes dieser Setupmenüs hat eine Reihe von Untermenüs. In
diesem Kapitel wird das Drucker-Menü detailliert behandelt.
Für Informationen zu den anderen Optionen des Setupmenüs
siehe das Handbuch für den XES Synergix 8825/8830/8850/510dp
Controller-Setup für Firmware 9.0 oder das Web Printer Manager
Tool Bedienungshandbuch.
XEROX WIDE FORMAT 510dp BEDIENUNGSHANDBUCH 19
OFFLINE-SETUPMENÜ
Druckermenü
Option Unteroption Funktion
Über das Druckermenü wird der Betrieb des Druckers gesteuert.
Dieses Menü enthält sechs Optionen. In der folgenden Tabelle
werden die Optionen des Druckermenüs mit ihren Unter-Optionen
beschrieben.
Tabelle 1. Optionen des Druckermenüs
HÖRBARE SIGNALE
ZEITNEHMER
TASTENDRUCK Aktiviert bzw. deaktiviert einen Ton, wenn
eine Taste auf dem Steuerpult gedrückt wird.
Einstellungen: EIN und AUS
Grundeinstellung: EIN
ALARM Aktiviert bzw. deaktiviert einen Ton, wenn der
Drucker auf eine Bedingung stößt, die einen
sofortigen Bedienereingriff erfordert.
Einstellungen: EIN und AUS
Grundeinstellung: EIN
BEREIT ZU
ENERGIESPARMODUS
Legt den Zeitraum fest, den der Drucker im
Leerlauf verbleibt, bevor er in den
Energiesparmodus umschaltet.
Einstellungen: 5 bis 50 Minuten, 5 Minuten-
Intervalle
Grundeinstellung: 50 Minuten
HINWEIS: Wird ein Wert von 0 eingegeben,
wird der Drucker daran gehindert, in den
Energiesparmodus zu schalten.
ENERGIESPARMODUS ZU
RUHE
Legt den Zeitraum fest, den der Drucker im
Energiesparmodus verbleibt, bevor er in den
Ruhemodus umschaltet.
Einstellungen: 15 bis 150 Minuten, 15
Minuten-Intervalle
Grundeinstellung: 150 Minuten
HINWEIS: Wird ein Wert von 0 eingegeben,
wird der Drucker daran gehindert, in den
Ruhemodus zu schalten.
DRUCKERÄNDERUNGEN FARBTIEFE Erhöhung bzw. Verringerung der Farbtiefe
Einstellungen: 0 (hellste) bis 10 (dunkelste
Einstellung)
Grundeinstellung: 5
ENDVERARBEITUNGSEINSTELLUNGEN
ENDVERARBEITUNGSKONFIGURATIONSTYP
Definition des Falter-Konfigurationstyps.
Einstellungen: KEINE (keine End-
verarbeitung) und 003
(Generische Endverarbeitungs-Schnittstelle)
Grundeinstellung: KEINE
20 XEROX WIDE FORMAT 510dp BEDIENUNGSHANDBUCH
OFFLINE- SETUPMENÜ
Tabelle 1 Optionen des Druckermenüs (Forts.)
Option Unteroption Funktion
DIAGNOSEN
KOSTENZÄHLER
TESTAUSDRUCK Zum Erstellen eines Testdrucks im Offline-
Modus von jeder Materialzufuhr. Gewählt
werden können ROLLE 1, ROLLE 2, ROLLE
3 und BYPASS.
DRUCKER-DIAGNOSE Der Verwendung durch Service-Personal
vorbehalten und durch Kennwort blockiert.
PROTOKOLL DER LETZTEN
FEHLER
Zum Anzeigen der letzten 99 Druckerfehler.
U. U. werden Sie bei einem Service-Anruf
aufgefordert, Informationen aus diesem
Protokoll abzurufen.
ZÄHLER A Aufzeichnung der gesamten Fläche an fertig
gestellten Drucken (in Fuß
2
oder m2). Diese
Zahl ist nützlich für Verrechnungs- und
Wartungszwecke.
ZÄHLER B Aufzeichnung der gesamten Länge an fertig
gestellten Drucken (in Fuß oder m). Diese
Zahl ist nützlich für Verrechnungs- und
Wartungszwecke.
XEROX WIDE FORMAT 510dp BEDIENUNGSHANDBUCH 21
OFFLINE-SETUPMENÜ
Zugriff auf das DRUCKERMENÜ
HINWEIS: Wurde ein Scanner angeschlossen, erscheint die
Nachricht SYNERGIX CS 510dp. Wurde kein Scanner
angeschlossen, erscheint die Nachricht SYNERGIX PS 510dp.
Auf das DRUCKERMENÜ zugreifen:
1. Durch Drücken der Taste Online/Offline den Offline-Modus
einschalten.
• Die Online/Offline-Anzeige erlischt.
• Die Anzeige enthält entweder die Nachricht „SYNERGIX
CS 510dp ANGEHALTEN" oder „SYNERGIX PS 510dp".
2. Auf Eingabe drücken. Das SYNERGIX CS 510dp oder
„SYNERGIX PS 510dp" SETUP-MENÜ wird angezeigt.
3. Zurück oder Weiter drücken, bis <DRUCKERMENÜ>
angezeigt wird.
4. Zum Zugreifen auf das DRUCKERMENÜ Eingabe drücken.
• Auf der Anzeige wird „DRUCKERMENÜ <HÖRBARE
SIGNALE>“ angezeigt. Dies ist die erste Option im
DRUCKERMENÜ.
Hörbare Signale aktivieren/deaktivieren
HINWEIS: Wurde ein Scanner angeschlossen, erscheint die
Nachricht SYNERGIX CS 510dp. Wurde kein Scanner
angeschlossen, erscheint die Nachricht SYNERGIX PS 510dp.
Hörbare Signale aktivieren/deaktivieren:
1. Auf das DRUCKERMENÜ zugreifen. Siehe „Zugriff auf das
2. Taste Eingabe drücken, um HÖRBARE SIGNALE
3. Eine der folgenden Maßnahmen ergreifen:
4. Durch Drücken von Zurück oder Weiter zwischen EIN und
Drucker-Menü“ in diesem Kapitel.
auszuwählen. Die aktuelle Einstellung für die
TASTENDRUCK-Option wird angezeigt.
• Zur Wahl der Option TASTENDRUCK Eingabe drücken.
• Zur Wahl der Option ALARM:
- Durch Drücken von Zurück oder Weiter zur der
Option gelangen. Die aktuelle Einstellung für die
ALARM-Option wird angezeigt.
- Taste Eingabe drücken, um die Option auszuwählen.
AUS umschalten.
5. Mit der Taste Eingabe die Auswahl speichern.
6. Durch Drücken der Taste Online/Offline in den Online-Modus
zurückkehren.
• Die Online/Offline-Anzeige leuchtet auf.
• Die Anzeige enthält entweder die Nachricht „SYNERGIX
CS 510dp LEERLAUF" oder „SYNERGIX PS 510dp".
22 XEROX WIDE FORMAT 510dp BEDIENUNGSHANDBUCH
OFFLINE- SETUPMENÜ
Zeitnehmer einstellen
Einstellung der Zeitnehmer für Energiespar- und Ruhe-Modus:
1. Auf das DRUCKERMENÜ zugreifen. Siehe „Zugriff auf das
Drucker-Menü" in diesem Kapitel.
2. Zurück oder Weiter drücken, bis ZEITNEHMER angezeigt
wird.
3. Taste Eingabe drücken, um ZEITNEHMER auszuwählen. Die
gegenwärtig gültige Einstellung für die Option BEREIT ZU
ENERGIESPARMODUS wird angezeigt.
4. Eine der folgenden Maßnahmen ergreifen:
• Zur Wahl der Option BEREIT ZU ENERGIESPARMODUS
die Eingabe-Taste drücken.
• Zur Wahl der Option ENERGIESPARMODUS ZU RUHE:
- Durch Drücken von Zurück oder Weiter zur der
Option gelangen.
- Taste Eingabe drücken, um die Option auszuwählen.
5. Mit den Tasten Zurück oder Weiter durch den Wertebereich
rollen.
Farbtiefe einstellen
6. Wenn der gewünschte Wert erreicht ist, Eingabe drücken, um
die Wahl zu speichern.
7. Durch Drücken der Taste Online/Offline in den Online-Modus
zurückkehren.
• Die Online/Offline-Anzeige leuchtet auf.
• Die Anzeige enthält entweder die Nachricht „SYNERGIX
CS 510dp LEERLAUF" oder „SYNERGIX PS 510dp".
HINWEIS: Wurde ein Scanner angeschlossen, erscheint die
Nachricht SYNERGIX CS 510dp. Wurde kein Scanner
angeschlossen, erscheint die Nachricht SYNERGIX PS 510dp.
Farbtiefe einstellen:
1. Auf das DRUCKERMENÜ zugreifen. Siehe „Zugriff auf das
Drucker-Menü" in diesem Kapitel.
2. Zurück oder Weiter drücken, bis DRUCKERÄNDERUNGEN
angezeigt wird.
3. Taste Eingabe drücken, um DRUCKERÄNDERUNGEN
auszuwählen. Die aktuelle Einstellung für die FARBTIEFEOption wird angezeigt.
4. Taste Eingabe drücken, um FARBTIEFE auszuwählen.
5. Mit den Tasten Zurück oder Weiter durch den Wertebereich
rollen.
6. Wenn der gewünschte Wert erreicht ist, Eingabe drücken, um
die Wahl zu speichern.
7. Durch Drücken der Taste Online/Offline in den Online-Modus
zurückkehren.
XEROX WIDE FORMAT 510dp BEDIENUNGSHANDBUCH 23
OFFLINE-SETUPMENÜ
• Die Online/Offline-Anzeige leuchtet auf.
• Die Anzeige enthält entweder die Nachricht „SYNERGIX
CS 510dp LEERLAUF" oder „SYNERGIX PS 510dp".
Definition des Endverarbeitungs-Konfigurationstyps
HINWEIS: Wurde ein Scanner angeschlossen, erscheint die
Nachricht SYNERGIX CS 510dp. Wurde kein Scanner
angeschlossen, erscheint die Nachricht SYNERGIX PS 510dp.
Definition des Endverarbeitungs-Konfigurationstyps:
1. Auf das DRUCKERMENÜ zugreifen. Siehe „Zugriff auf das
Drucker-Menü" in diesem Kapitel.
2. Zurück oder Weiter drücken, bis ENDVERARBEITUNGS-
EINSTELLUNGEN angezeigt wird.
3. Taste Eingabe drücken, um ENDVERARBEITUNGS-
EINSTELLUNGEN auszuwählen.
4. Taste Eingabe drücken, um ENDVERARBEITUNGS-
KONFIGTYP auszuwählen. Der aktuelle Wert für die Option
ENDVERARBEITUNGS-KONFIGTYP wird angezeigt.
5. Durch Drücken von Zurück oder Weiter zwischen KEINE und
003 umschalten.
Drucker-Diagnose durchführen
6. Mit der Taste Eingabe die Auswahl speichern.
7. Durch Drücken der Taste Online/Offline in den Online-Modus
zurückkehren.
• Die Online/Offline-Anzeige leuchtet auf.
• Die Anzeige enthält entweder die Nachricht „SYNERGIX
CS 510dp LEERLAUF" oder „SYNERGIX PS 510dp".
Die DIAGNOSE-Option hat zwei dem Bediener zugängliche UnterOptionen: TEST-PLOT und ZULETZT AUFGETRETENE
FEHLER-PROTOKOLL.
HINWEIS: Die dritte DIAGNOSE-Option, DRUCKERDIAGNOSE,
kann nur vom Kundendienst-Techniker verwendet werden. Wenn
diese Option gewählt wird, wird man zur Eingabe eines
Passwortes aufgefordert. Die Taste Beenden drücken, um den
Bildschirm zu verlassen.
Test-Plot drucken
HINWEIS: Wurde ein Scanner angeschlossen, erscheint die
Nachricht SYNERGIX CS 510dp. Wurde kein Scanner
angeschlossen, erscheint die Nachricht SYNERGIX PS 510dp.
Test-Plot drucken:
1. Auf das DRUCKERMENÜ zugreifen. Siehe „Zugriff auf das
Drucker-Menü" in diesem Kapitel.
2. Weiter drücken, bis DIAGNOSE angezeigt wird.
3. Taste Eingabe drücken, um DIAGNOSE auszuwählen.
4. Taste Eingabe drücken, um TEST-PLOT auszuwählen.
5. Mit den Tasten Zurück oder Weiter durch die
Wahlmöglichkeiten für die Materialzufuhr gehen.
24 XEROX WIDE FORMAT 510dp BEDIENUNGSHANDBUCH
OFFLINE- SETUPMENÜ
6. Taste Eingabe drücken, um die Materialzufuhr auszuwählen.
Der Drucker initialisiert die Materialzufuhr und druckt den TestPlot.
7. Durch Drücken der Taste Online/Offline in den Online-Modus
zurückkehren.
• Die Online/Offline-Anzeige leuchtet auf.
• Die Anzeige enthält entweder die Nachricht „SYNERGIX
CS 510dp LEERLAUF" oder „SYNERGIX PS 510dp".
Fehler-Protokoll einsehen
HINWEIS: Wurde ein Scanner angeschlossen, erscheint die
Nachricht SYNERGIX CS 510dp. Wurde kein Scanner
angeschlossen, erscheint die Nachricht SYNERGIX PS 510dp.
Fehlerprotokoll einsehen:
1. Auf das DRUCKERMENÜ zugreifen. Siehe „Zugriff auf das
Drucker-Menü" in diesem Kapitel.
2. Weiter drücken, bis DIAGNOSE angezeigt wird.
3. Taste Eingabe drücken, um DIAGNOSE auszuwählen.
4. Weiter drücken, bis ZULETZT AUFGETRETENE FEHLER-
PROTOKOLL angezeigt wird.
Kostenzähler-Stand anzeigen
5. Taste Weiter drücken, um ZULETZT AUFGETRETENE
FEHLER auszuwählen.
6. Weiter drücken, damit die beiden zuletzt aufgetretenen Fehler
angezeigt werden.
7. Mit den Tasten Zurück oder Weiter durch die Fehler-Liste
rollen.
8. Wenn die Ansicht der Fehlerliste beendet ist, kehrt man durch
Drücken der Taste Online/Offline in den Online-Modus zurück
• Die Online/Offline-Anzeige leuchtet auf.
• Die Anzeige enthält entweder die Nachricht „SYNERGIX
CS 510dp LEERLAUF" oder „SYNERGIX PS 510dp".
HINWEIS: Wurde ein Scanner angeschlossen, erscheint die
Nachricht SYNERGIX CS 510dp. Wurde kein Scanner
angeschlossen, erscheint die Nachricht SYNERGIX PS 510dp.
Kostenzähler-Stand anzeigen:
1. Auf das DRUCKERMENÜ zugreifen. Siehe „Zugriff auf das
Drucker-Menü" in diesem Kapitel.
2. Zurück oder Weiter drücken, bis KOSTENZÄHLER angezeigt
wird.
3. Taste Eingabe drücken, um KOSTENZÄHLER auszuwählen.
Der Wert für ZÄHLER A wird angezeigt. ZÄHLER A enthält die
Fläche, die bedruckt wurde.
4. Zur Ansicht von ZÄHLER B die Tasten Zurück oder Weiter
drücken. ZÄHLER B zeigt die Länge des bedruckten Materials
an.
XEROX WIDE FORMAT 510dp BEDIENUNGSHANDBUCH 25
OFFLINE-SETUPMENÜ
5. Wenn die Ansicht der Zähler beendet ist, kehrt man durch
Drücken der Taste Online/Offline in den Online-Modus zurück
• Die Online/Offline-Anzeige leuchtet auf.
• Die Anzeige enthält entweder die Nachricht „SYNERGIX
CS 510dp LEERLAUF" oder „SYNERGIX PS 510dp".
26 XEROX WIDE FORMAT 510dp BEDIENUNGSHANDBUCH
OFFLINE- SETUPMENÜ
Leerseite
XEROX WIDE FORMAT 510dp BEDIENUNGSHANDBUCH 27
5. Wartung
Der Drucker erfordert ein Minimum an Bediener-Personal. Die
Toner-Patrone und der Tonersammelbehälter müssen ersetzt
werden, wenn die Patrone leer ist. Ebenso müssen die DruckerOberflächen nach Bedarf gereinigt werden.
Dieses Kapitel enthält die Anleitungen für diese Verfahren und
zum Bestellen von Verbrauchsmaterialien.
Wenn die Tonerpatrone ersetzt werden muss
Wenn die Tonerpatrone leer ist, laufen folgende Vorgänge ab:
• Die Anzeigelampe der Tonerpatronen-Abdeckung auf der
Grafik-Anzeige blinkt.
• Das Warnsignal ertönt (falls aktiviert).
• Status-Code J1.01 wird zusammen mit einer Meldung
angezeigt, die zum Austauschen von Tonerpatrone und
Tonersammelbehälter auffordert.
Zum Austauschen der beiden Teile sind die Anweisungen in
„Auswechseln der Tonerpatrone“ und „Auswechseln des
Tonersammelbehälters“ auszuführen.
XEROX WIDE FORMAT 510dp BEDIENUNGSHANDBUCH 28
WARTUNG
Auswechseln der Tonerpatrone
Auswechseln der Tonerpatrone:
VORSICHT: Bei dem für den XEROX Wide Format 510dpDrucker verwendeten Toner handelt es sich um einen speziell für
diesen Drucker hergestellten Zweikomponenten-Toner. Bei
Verwendung von nicht ausdrücklich für den XEROX Wide Format
510dp-Drucker vorgesehenem Toner kann der Drucker beschädigt
werden.
1. Die Packung mit der neuen Tonerpatrone öffnen.
• Die neue Tonerpatrone herausnehmen.
• Den neuen Tonersammelbehälter herausnehmen.
• Bewahren Sie die Verpackungsmaterialien zwecks
Recycling der verbrauchten Tonerpatrone und
Tonersammelbehälters auf.
2. Die Abdeckung öffnen, unter der sich die Tonerpatrone
befindet.
3. Die goldfarbene Abdeckung der Abgabeöffnung nach links
schieben, um die Abgabeöffnung freizulegen.
4. Den Federhebel nach rechts ziehen und das vordere Ende der
Tonerpatrone anheben.
5. Den Federhebel freigeben und die Tonerpatrone auf der
Federhebelvorrichtung absetzen.
XEROX WIDE FORMAT 510dp BEDIENUNGSHANDBUCH 29
WARTUNG
6. Die gebrauchte Tonerpatrone vorsichtig aus dem Drucker
heben.
• Die Patrone nicht kippen, damit kein Toner verschüttet
wird.
7. Überschüssigen Toner von der verbrauchten Tonerpatrone
abwischen.
8. Die Abgabeöffnung der verbrauchten Tonerpatrone mit
Klebeband verschließen.
9. Die verbrauchte Tonerpatrone in die leere Packung stecken.
• Die Packung erst verschließen, wenn auch der gebrauchte
Tonersammelbehälter darin verpackt ist. Die gebrauchte
Patrone und den Sammelbehälter den mit der Packung
gelieferten Anweisungen gemäß recyceln.
10. Die neue Tonerpatrone waagerecht halten und 10- bis 12-mal
hin- und herschütteln.
11. Die neue Tonerpatrone so einsetzen, dass das Ende mit dem
Abdeckstreifen auf die Drucker-Vorderseite zeigt.
• Sicherstellen, dass der Abdeckstreifen nach oben weist.
30 XEROX WIDE FORMAT 510dp BEDIENUNGSHANDBUCH
WARTUNG
12. Die Tonerpatrone in ihre Einbauposition absenken, dabei den
Federhebel nach links schieben.
13. Den Federhebel freigeben.
14. Tonerpatrone vor- und rückwärts drehen, bis die Patrone in
ihrer Einbauposition einrastet.
VORSICHT: Den Abdeckstreifen vorsichtig abziehen. Keinesfalls
das durchsichtige Siegel entfernen.
15. Den Abdeckstreifen von der Tonerpatrone abziehen.
• Die Versiegelung unter dem Band darf nicht entfernt
werden.
16. Die goldfarbene Abdeckung der Abgabeöffnung nach rechts
schieben, um die Abgabeöffnung zu verdecken.
• Sicherstellen, dass die Abgabeöffnung vollständig bedeckt
ist.
17. Die Tonerpatronen-Abdeckung schließen.
XEROX WIDE FORMAT 510dp BEDIENUNGSHANDBUCH 31
WARTUNG
Auswechseln des Tonersammelbehälters
Jedes Mal, wenn die Tonerpatrone ausgetauscht wird, muss auch
der Tonersammelbehälter ausgetauscht werden.
Auswechseln des Tonersammelbehälters:
1. Die Vordertür öffnen.
32 XEROX WIDE FORMAT 510dp BEDIENUNGSHANDBUCH
WARTUNG
VORSICHT: Den Tonersammelbehälter vorsichtig herausziehen,
damit kein Toner verschüttet wird.
2. Den neuen Tonersammelbehälter herausnehmen.
• Den Tonersammelbehälter nach vorne aus der Halterung
ziehen.
3. Den Verschlussdeckel von der Seite des neuen Tonersammelbehälters abziehen.
XEROX WIDE FORMAT 510dp BEDIENUNGSHANDBUCH 33
WARTUNG
VORSICHT: Sicherstellen, dass der Verschlussdeckel fest sitzt,
damit kein Toner verschüttet wird.
4. Den Verschlussdeckel auf den gebrauchten
Tonersammelbehälter drücken.
5. Den Verschlussdeckel von dem neuen Tonersammelbehälter
abnehmen.
6. Den Verschlussdeckel auf die Vorderseite des neuen
Tonersammelbehälters drücken.
7. Den neuen Tonersammelbehälter in die Halterung schieben.
• Die Flasche nach vorne drücken, bis sie einrastet.
8. Die vordere Tür wieder schließen.
VORSICHT: Der Inhalt des Tonersammelbehälters darf nicht
wieder verwendet werden. Erneutes Verwenden dieses Materials
führt zur Beschädigung des Druckers.
9. Den gebrauchten Tonersammelbehälter in die dafür im
Ersatzkarton bereitgestellte Plastiktüte packen.
10. Den gebrauchten Tonersammelbehälter in die leere Packung
stecken.
• Sicherstellen, dass die Tonerpatrone ebenfalls im Karton
ist. Die gebrauchte Patrone und den Sammelbehälter den
mit der Packung gelieferten Anweisungen gemäß
recyceln.
34 XEROX WIDE FORMAT 510dp BEDIENUNGSHANDBUCH
WARTUNG
Drucker-Oberflächen reinigen
Die Drucker-Oberflächen müssen nach Bedarf gereinigt werden.
Dazu wird ein sauberes, mit einem milden Reinigungsmittel und
Wasser befeuchtetes Tuch verwendet. Kein Teil des Druckers darf
mit Flüssigkeiten in Berührung gelangen - dies gilt auch für
Sprühreiniger.
XEROX WIDE FORMAT 510dp BEDIENUNGSHANDBUCH 35
WARTUNG
Verbrauchsmaterial-Bestellung
Liste der Verbrauchsmaterialien
Dieser Abschnitt enthält Informationen zum Bestellen von
Verbrauchsmaterialien für den Drucker.
Der XEROX Wide Format 510dp-Drucker verwendet die folgenden
Verbrauchsmaterialien:
• Tonerpatrone und Tonersammelbehälter:
Der Drucker wird mit einer Tonerpatrone und einem
Tonersammelbehälter ausgeliefert. Jedes Mal, wenn die
Tonerpatrone leer ist, muss auch der Tonersammelbehälter
ersetzt werden. Die beiden Elemente sind zusammen unter
einer Teilenummer verpackt. Zum Bestellen ist folgende
Teilenummer zu verwenden:
Vereinigte Staaten – 6R989
Europa – 6R90302
• Papier, Transparentpapier, Folie
Xerox hält diese Materialien in verschiedenen Formaten,
Gewichten und Gütegraden für alle Druckbedürfnisse bereit.
Verfahren zum Bestellen von Verbrauchsmaterial
Zum Bestellen von Verbrauchsmaterial für den XEROX Wide
Format 510dp-Drucker rufen Sie am besten die lokale Xerox
Engineering Systems-Verkaufsstelle an.
Telefonnummer: ________________________________
Bei der telefonischen Bestellung von Verbrauchsmaterial sollten
die folgenden Informationen bereitgehalten werden:
• Kundenkonto: ___________________________
• Gerätetyp: XEROX Wide Format 510dp
• Beschreibung/Teilenummer und erforderte Mengen
Für weitere Informationen siehe die Xerox Engineering Systems
Website unter http://www.xes.com.
36 XEROX WIDE FORMAT 510dp BEDIENUNGSHANDBUCH
WARTUNG
Leerseite
XEROX WIDE FORMAT 510dp BEDIENUNGSHANDBUCH 37
Materialstaus beheben
6. Störungsbeseitigung
Dieses Kapitel enthält Informationen zur Lösung verschiedener
Probleme, die beim Betrieb des Druckers auftreten können.
Darunter sind Anweisungen zum Beheben von Materialstaus. Es
enthält auch Statuscode- und Fehlermeldungs-Tabellen und eine
allgemeine Fehlerbehebungstabelle. Wenn es nicht möglich ist,
das Problem zu lösen, ist das Verfahren zum Anrufen des
Kundendiensts am Ende des Kapitels durchzuführen.
Wenn ein Materialstau im Drucker auftritt, laufen folgende
Vorgänge ab:
• Das Warnsignal ertönt (falls aktiviert).
• Die Anzeigeleuchte für den Bereich, in dem der Stau auftrat,
leuchtet auf der Grafikanzeige.
• Ein Statuscode und Anweisungen zur Lösung des Problems
erscheinen in der Meldungsanzeige.
Den Stau beheben:
• Die Lage der blinkenden Anzeigeleuchte auf der Grafikanzeige
feststellen.
• Die Anweisungen auf der Meldungsanzeige und in diesem
Abschnitt ausführen.
XEROX WIDE FORMAT 510dp BEDIENUNGSHANDBUCH 38
STÖRUNGSBESEITIGUNG
Stau im Fixiererbereich
Stau im Fixierbereich beheben:
1. Das Ausgabefach so weit anheben, dass es auf der
Druckeroberseite aufliegt.
ACHTUNG: Die Fixierrolle beim Beheben von Materialstaus im
Fixierbereich nicht berühren. Die Fixieranlage kann heiß sein und
es sind schwere Verbrennungen möglich.
2. Den Fixierbehälter vollständig öffnen.
3. Eine der folgenden Maßnahmen ergreifen:
• Das gestaute Material aus dem hinteren Bereich der
Fixieranlage entfernen. Weiter mit Schritt 7.
• Wenn das gestaute Material nicht aus dem Fixierbereich
entfernt werden kann, weiter mit Schritt 4.
XEROX WIDE FORMAT 510dp BEDIENUNGSHANDBUCH 39
STÖRUNGSBESEITIGUNG
4. Die interne Verriegelungen auf beiden Seiten der Vorderseite
des Fixierbehälters anheben und die Vorderseite absenken.
5. Die Vorderseite nach unten halten und das gestaute Material
aus dem hinteren Bereich des Fixierbereichs ziehen.
6. Die Fixierfach-Vorderseite schließen.
• Sicherstellung, dass die Verriegelung einrastet.
7. Das Fixierfach schließen.
40 XEROX WIDE FORMAT 510dp BEDIENUNGSHANDBUCH
STÖRUNGSBESEITIGUNG
Stau im Schneidebereich
Stau im Schneidebereich beheben:
ACHTUNG: Die Klinge ist sehr scharf. Die Klinge beim Beheben
von Materialstaus im Schneidebereich nicht berühren.
1. Die Verriegelungen des Schneidebereichs drücken und das
Fach vollständig öffnen.
2. Das Material aus dem Schneidebereich ziehen.
3. Schneideeinheit wieder schließen.
XEROX WIDE FORMAT 510dp BEDIENUNGSHANDBUCH 41
STÖRUNGSBESEITIGUNG
A
Staus in den Rollenmaterial-Behältern
Stau in einem Rollenmaterial-Behälter beheben:
1. Das Ausgabefach so weit anheben, dass es auf der
2. Den Handgriff des entsprechenden Behälters anheben und
Druckeroberseite aufliegt.
den Behälter vollständig herausziehen.
HINWEIS: An manchen Aufstellorten kann niedrige oder hohe
relative Luftfeuchtigkeit das Material beeinflussen und
Druckqualitätsprobleme verursachen. Zur Lösung solcher
Probleme kann ein abgedichteter Materialbehälter an Stelle eines
der Standard-Materialbehälter auf dem Drucker installiert werden.
3. Eine der folgenden Maßnahmen ergreifen:
• Wenn einer der Behälter ein abgedichteter
Materialbehälter ist, die Plexiglas-
bdeckung anheben, bis
sie einrastet.
• Wenn der Behälter nicht abgedichtet ist, weiter mit Schritt
4.
4. Die Blenden-Freigabe zusammendrücken und die Blende
anheben, bis sie einrastet.
42 XEROX WIDE FORMAT 510dp BEDIENUNGSHANDBUCH
STÖRUNGSBESEITIGUNG
5. Die Materialrolle drehen, um das Ende des Materials auf die
Rolle zu bewegen.
6. Die Führungskante des Materials auf Risse untersuchen.
• Wenn die Führungskante eingerissen, umgefaltet,
zerknittert oder ungerade ist, muss sie zugeschnitten
werden.
7. Die Materialrolle drehen, so dass das Material unter die
Blende und am Registrierungsfenster vorbei bewegt wird.
8. Die Blenden-Freigabe zusammendrücken und die Blende
absenken, bis sie beidseitig einrastet.
XEROX WIDE FORMAT 510dp BEDIENUNGSHANDBUCH 43
STÖRUNGSBESEITIGUNG
9. Die Materialrolle langsam drehen, bis die Führungskante des
Materials mittig im Registrierungsfenster ausgerichtet ist.
10. Eine der folgenden Maßnahmen ergreifen:
• Wenn der Behälter ein abgedichteter Materialbehälter ist,
die Plexiglas-Abdeckung schließen.
• Wenn der Behälter nicht abgedichtet ist, weiter mit Schritt
11.
11. Den Rollenmaterial-Behälter schließen.
12. Das Ausgabefach absenken.
44 XEROX WIDE FORMAT 510dp BEDIENUNGSHANDBUCH
STÖRUNGSBESEITIGUNG
Status-Codes
Die in der folgenden Tabelle enthaltenen Statuscodes können auf
der Meldungsanzeige dargestellt werden. Vor dem Verständigen
des Kundendienstes sind die in der untenstehenden Tabelle
gegebenen Anleitungen zu befolgen.
Tabelle 2. Statuscode-Tabelle
Status-Code Erläuterung
C0.-- Der Code verweist auf eine Störung in der Schneideeinheit. Die Anleitungen auf der
Meldungsanzeige ausführen.
C1.-- Dieser Code verweist auf ein Problem mit Rolle 1. Die Anweisungen auf der
Meldungsanzeige ausführen.
C2.-- Dieser Code verweist auf ein Problem mit Rolle 2. Die Anweisungen auf der
Meldungsanzeige ausführen.
C3.-- Dieser Code verweist auf ein Problem mit Rolle 3. Die Anweisungen auf der
Meldungsanzeige ausführen.
C4.-- Verweist auf ein Problem an der Einzelblattzufuhr (BYPASS). Die Anleitungen auf der
Meldungsanzeige ausführen.
E2.-- Der Code verweist auf ein Problem im Papierlauf. Die Anleitungen auf der
Meldungsanzeige ausführen.
E4.-- Der Code verweist auf eine Störung in der Fixieranlage. Die Anleitungen auf der
Meldungsanzeige ausführen.
E5.-- Der Code verweist auf eine Störung der Verriegelung. Die Anleitungen auf der
Meldungsanzeige ausführen.
E6.-- Der Code verweist auf ein Problem im Papierlauf. Die Anleitungen auf der
Meldungsanzeige ausführen.
E7.-- Dieser Code zeigt einen Fehler der Kommunikation mit dem AccXES-Controller an. Den
Drucker und den Controller ausschalten. Einige Sekunden warten. Dann den Controller
wieder einschalten.
E9.-- Den Drucker ausschalten. Einige Sekunden warten. Dann den Drucker einschalten.
F1.-- Dieser Code verweist auf ein Problem mit der Endverarbeitung. Die Anleitungen auf der
Meldungsanzeige ausführen.
F2.-- Dieser Code verweist auf ein Problem mit der Endverarbeitung. Die Anleitungen auf der
Meldungsanzeige ausführen.
J1.01 Der Code verweist darauf, dass die Tonerpatrone erneuert werden muss. Siehe
„Auswechseln der Tonerpatrone“ in diesem Handbuch.
J2.02 Zeigt an, dass die Tonerpatrone nicht korrekt eingesetzt wurde. Siehe „Auswechseln der
Tonerpatrone“ in diesem Handbuch.
LL.-- Den Drucker ausschalten. Einige Sekunden warten. Dann den Drucker einschalten.
XEROX WIDE FORMAT 510dp BEDIENUNGSHANDBUCH 45
STÖRUNGSBESEITIGUNG
Fehlermeldungen
Fehlermeldung Problem Lösung
Die in der folgenden Tabelle enthaltenen Fehlermeldungen können
auf der Meldungsanzeige erscheinen. Vor dem Verständigen des
Kundendienstes sind die in der untenstehenden Tabelle
gegebenen Anleitungen zu befolgen.
Tabelle 3. Fehlermeldungs-Tabelle
FALTER ÜBERPRÜFEN
FALTER KOMMUNIKATIONS- FEHLER
Nr. 17
F2-01 FALTER ÜBERPRÜFEN
FALTER KOMMUNIKATIONS- FEHLER
Nr. 01
KONFIGURATION
ENDVERARBEITUNG ist
aktiviert, aber kein Falter ist
installiert.
KONFIGURATION
ENDVERARBEITUNG ist
aktiviert, aber kein Falter ist
installiert.
1. Durch Drücken der Taste
Online/Offline in den OnlineModus zurückkehren.
2. Den Wert auf KEINE setzen.
Siehe „Konfiguration
Endverarbeitung festlegen“ in
diesem Handbuch für
Anweisungen.
1. Den Drucker ausschalten
2. Fünf Sekunden warten. Dann
den Drucker einschalten.
3. Sobald die Version der
Drucker-Firmware angezeigt
wird, den Drucker mit der
Online/Offline-Taste Offline
schalten.
4. Den Wert auf KEINE setzen.
Siehe „Konfiguration
Endverarbeitung festlegen“ in
diesem Handbuch für
Anweisungen.
46 XEROX WIDE FORMAT 510dp BEDIENUNGSHANDBUCH
STÖRUNGSBESEITIGUNG
Problemlösungs-Tabelle
Die folgende Tabelle listet einige Bedingungen, die beim Betrieb
des Druckers auftreten können. Manche Probleme können u. U.
durch Ausführen der in der Tabelle angeführten Anweisungen
behoben werden. Bei Problemen, die über die hier angeführten
Themenbereiche hinausgehen, wenden Sie sich an den
Kundendienst.
Tabelle 4. Problemlösungs-Tabelle
Bedingung Ursachen Lösungsvorschläge
Teile des Ausdrucks sind gelöscht. Das Material kann feucht sein. Den Zustand des Materials
überprüfen. Wenn es feucht ist,
muss es ausgetauscht werden.
Das Material in einem versiegelten
Behälter aufbewahren.
Die Druckausgabe erscheint hell
oder enthält hellere Bereiche.
Die Farbtiefe ist u. U. zu hell. Die Farbtiefe über das
Druckermenü einstellen. Siehe
„Einstellen der Farbtiefe“ in diesem
Handbuch.
Das Material kann zu feucht sein. Wenn das Material feucht ist, muss
es ausgetauscht werden.
Einen abgedichteten
Materialbehälter verwenden.
Das Material in einem versiegelten
Behälter aufbewahren.
Das Transparentpapier ist
zerknittert.
Das Material kann zu trocken sein. Einen abgedichteten
Materialbehälter verwenden.
Das Material in einem versiegelten
Behälter aufbewahren.
Das Druckbild ist bei Verwendung
der Option „Skalierung” auf der
linken und rechten Seite
abgeschnitten.
Bei Verwendung der Option
„Skalierung” wurden die Ränder
möglicherweise auf 0 (Null) gesetzt.
Beim Einsatz der Funktion
„Skalierung“ die Ränder nicht auf 0
(Null) setzen. Einen Rand
hinzufügen und diesen auf einen
Wert erhöhen, der die Abbildung
des gesamten Druckbildes auf dem
Material ermöglicht.
XEROX WIDE FORMAT 510dp BEDIENUNGSHANDBUCH 47
STÖRUNGSBESEITIGUNG
Kundendienst anfordern
Wenn ein Problem mit einem Drucker auftritt, ist es möglich, dass
es mittels der Verfahren und Tabellen in diesem Kapitel gelöst
werden kann.
Wenn Sie jedoch das Problem damit nicht lösen können, rufen Sie
die nächste Xerox Engineering Systems-Zweigstelle an.
Telefonnummer: ________________________________
Ein Kundendienstberater wird alle Fragen beantworten und, bei
Bedarf, einen Kundendienst-Techniker zu einem Wartungsbesuch
senden.
Halten Sie die folgenden Informationen für den
Kundendienstberater bereit:
• Kundenkonto: ___________________________
• Gerätetyp: XEROX Wide Format 510dp
• Seriennummer: ______________________________
HINWEIS: Die Seriennummer befindet sich hinter der
Vordertür, siehe die folgende Abbildung.
Seriennummer
• Eine Beschreibung des Problems
• Falls zutreffend, den Statuscode und die Meldung, die auf der
Meldungsanzeige erscheinen. Notieren Sie die Lage aller
blinkenden Anzeigeleuchten
Für weitere Informationen siehe die Xerox Engineering Systems
Website unter http://www.xes.com.
48 XEROX WIDE FORMAT 510dp BEDIENUNGSHANDBUCH
STÖRUNGSBESEITIGUNG
Leerseite
XEROX WIDE FORMAT 510dp BEDIENUNGSHANDBUCH 49
7. Technische Daten
Dieses Kapitel enthält die Produkt- und Material-Spezifikationen
für den XEROX Wide Format 510dp-Drucker. Ebenso sind die
Raumanforderungen für den normalen Betrieb nach der
Installation verzeichnet.
Produktspezifikationen
Tabelle 5. Hardware-Spezifikationen
Verarbeitungsgeschwindigkeit 4,5 ips (Impressionen/Drucke pro Sekunden)
Auflösung 400 dpi
Anforderungen an die
Umgebungsbedingungen
Gewicht 261 kg
Abmessungen Breite:
Geräuschentwicklung 67 db bei Vollbetrieb
Leistungsaufnahme Leistungsaufnahme, normal, bei 220V/20A:
Wärmeabgabe Aufwärmen: 14500 BTU/h
Endverarbeitung Standard-Ausgabebehälter
Minimum: 10 °C bei 20% relativer Luftfeuchtigkeit
Maximum: 27 °C bei 80% relativer Luftfeuchtigkeit
Höhe ü. M., max.: 3,048 m
wie ausgeliefert – 584 mm
Mit installiertem Ausgabebehälter und AccXES-Controller – 1575 mm
Tiefe: 1448 mm
Höhe: 1080 mm
Aufwärmen – 4660 W
Leerlauf – 1000 W
Betrieb – 2100 W
Ruhe – 120 W
Leerlauf: 4000 BTU/h
Druckmodus: 7200 BTU/h
Optionaler Online-Falter
Optionaler Synergix Stapler
XEROX WIDE FORMAT 510dp BEDIENUNGSHANDBUCH 50
TECHNISCHE DATEN
Der XEROX Wide Format 510dp -Drucker arbeitet innerhalb der in
der folgenden Tabelle enthaltenen Spezifikationen für die
jeweiligen Märkte. Die Strombegrenzung wird als Teil der
Installation eingestellt. Der Drucker kann unter den Frequenzen
von 50 Hz bzw. 60 Hz arbeiten.
Tabelle 6. Betriebsstrom
Marktbereich Wechselspannung/
Strom
Maximale
Leistungs-
Zeit bis zum ersten
Druck
aufnahme
USA/Kanada 208V – 240V bei 20A
208V – 240V bei 15A
17,6 A
13,2 A
Unter 3 Minuten
Unter 4 Minuten
Europa-EG 230V – 240V bei 16A 16,0 A Unter 3 Minuten
Großbritannien 230V – 240V bei 13A 13,0 A Unter 3,5 Minuten
Schweiz 220V bei 10A 10,0 A Unter 5 Minuten*
Zentral-/Südamerika 220V – 240V bei 20A 15,0 A Unter 3 Minuten
Die folgende Tabelle zeigt die maximalen Durchsatzraten in
Ausdrucken/Minute. Es wird Dauerbetrieb von einer Einzelrolle
ohne Wechselstrom-Limitation vorausgesetzt.
Tabelle 7. Drucke/Minute, maximal
USA Europa/Zentral- und Südamerika
Hochformat Querformat Hochformat Querformat
Nicht zutreffend A = 23 Nicht zutreffend A4 = 24
B = 13 B = 18 A3 = 13 A3 = 18
C = 10 C = 13 A2 = 10 A2 = 13
D = 7 D = 10 A1 = 7 A1 = 10
E = 5 Nicht zutreffend A0 = 5 Nicht zutreffend
XEROX WIDE FORMAT 510dp BEDIENUNGSHANDBUCH 51
TECHNISCHE DATEN
Spezifikationen des Druckmaterials:
Tabelle 8. Spezifikationen des Druckmaterials:
Materialart Empfohlene Materialtypen:
Papier – (80 bis 90 g/m
2
) xerographisches Rollenpapier oder
Einzelblätter
Transparent – (80g/m2)
Film – 4 mm Dicke, doppelmatt, hitzebeständig
Materialversorgung 3 Rollen, jeweils 152 m
Standard-Manuellzufuhr für Einzelblätter
Materialformat Rollenzufuhr:
Breite – 279 bis 914 mm
Kerndurchmesser – 76 bis 170 mm
Manuellzufuhr für Einzelblätter:
Breite – 279 bis 914 mm
Mindestlänge – 216 mm
Druckformate Mindestformat:
Manuellzufuhr für Einzelblätter (Hochformat) – 216 x 279 mm
Rollenzufuhr (Querformat) – 279 x 216 mm
Höchstformat:
Manuellzufuhr für Einzelblätter - 914 x 1219 mm
Rollenzufuhr - 914 mm x 24 m
52 XEROX WIDE FORMAT 510dp BEDIENUNGSHANDBUCH
TECHNISCHE DATEN
Raumbedarf
Die folgende Abbildung zeigt die Platzanforderungen für den
Normalbetrieb nach der Installation.
Der vertikale Freiraum, gemessen vom Boden, innerhalb der
Raumanforderungen ist 1981 mm.
914 mm
610 mm
914 mm
Draufsicht
2108 mm
914 mm
3277 mm
HINWEIS: Nach der Installation ist der Drucker als nicht
bewegbar zu betrachten. Wenn der Drucker dennoch umgestellt
wird, muss er austariert werden.
XEROX WIDE FORMAT 510dp BEDIENUNGSHANDBUCH 53
