XEROX 5020 User Manual [ro]

WorkCentre 5016, 5020/B, 5020/DB

Ghid de utilizare

XE3025RO0-1

www.xerox.com/support

Tradus de: Xerox

GKLS European Operations Bessemer Road Welwyn Garden City Hertfordshire AL7 1BU UK

autor în prezent admis de legea judiciară şi cele care vor fi acordate în viitor, incluzând, fără limitări, materiale generate de software care se afişează pe ecran, cum ar fi pictogramele,ecranele, prezentările, etc.

Xerox® şi toate produsele Xerox menţionate în acest material sunt mărci înregistrate ale Xerox Corporation. Numele produselor şi mărcile altor companii sunt recunoscute implicit.

Informaţiile din acest document sunt corecte în momentul publicării. Xerox îşi rezervă dreptul de a modifica informaţiile fără un anunţ prealabil. Modificările şi actualizările tehnice vor fi adăugate în ediţiile ulterioare ale acestei documentaţii. Pentru cele mai recente informaţii, vizitaţi

Produse încadrate la reglementările de export uzuale

Exportul acestui produs este strict limitat în concordanţă cu Legile privind Schimbul şi Comerţul Extern din Japonia şi/sau reglementările de control al exportului din Statele Unite. Daca doriţi să exportaţi produsul, trebuie să obţineţi licenţa de export necesară de la Guvernul Japonez sau de la agenţiile sale, şi/sau aprobarea pentru re-export de la Guvernul Statelor Unite sau de la agenţiile sale.

www.xerox.com.

Produse încadrate la reglementările de export suplimentare

Exportul acestui produs este strict limitat în concordanţă cu Legile privind Schimbul şi Comerţul Extern din Japonia şi/sau reglementările de control al exportului din Statele Unite. Dacă aţi luat la cunoştinţă, prin intermediul unui document care perfectează o tranzacţie, de exemplu un contract juridic sau al unei informaţii de la importator, că produsul urmează să fie sau a fost utilizat pentru dezvoltarea, fabricarea sau folosirea oricărui tip de armament de distrugere în masă, incluzând arme nucleare, chimice sau biologice, trebuie să obţineţi licenţa de export necesară de la Guvernul Japonez sau de la agenţiile sale şi/sau aprobarea pentru re-export de

la Guvernul Statelor Unite sau de la agenţiile sale.

Cuprins

1 Înainte de a utiliza aparatul ...................................................................7

Centrul de Asistenţă Xerox.......................................................................7

Seria aparatului....................................................................................7

Convenţii ..................................................................................................8

Surse de informaţii suplimentare..............................................................9

Note referitoare la siguranţă.....................................................................9

AVERTISMENT – Informaţii despre siguranţa electrică ....................10

Informaţii despre siguranţa laser .......................................................11

Informaţii despre siguranţa la operare...............................................11

Informaţii despre întreţinere...............................................................12

Informaţii privitoare la ozon................................................................12

Pentru consumabile...........................................................................12

Emisii de frecvenţă radio (Dispozitiv digital Clasa A).........................13

Certificarea de siguranţă a produsului...............................................13

Reglementări..........................................................................................14

Certificări în Europa (CE)...................................................................14

Protecţia mediului...................................................................................15

SUA ...................................................................................................15

Copii ilegale............................................................................................15

Reciclarea şi înlăturarea bateriilor..........................................................15

Reciclarea şi înlăturarea produsului.......................................................16

Toate ţările, America de Nord – SUA/Canada...................................16

Uniunea Europeană...........................................................................16

2 Prezentarea produsului .......................................................................17

Componentele aparatului .......................................................................17

Vedere din faţă ..................................................................................17

Vedere în interior ...............................................................................19

Vedere din spate................................................................................20

Panoul de comandă ...............................................................................21

Afişaj..................................................................................................21

Butonul/indicatoarele <Comutare afişaj>...........................................21

Butonul <Copiere>.............................................................................21

Butonul <Scanare>............................................................................22

Tastatura numerică............................................................................22

Butonul <Conectare/Deconectare> ...................................................22

Butonul <Economizor de Energie>....................................................22

Butonul <Şterge tot>..........................................................................23

Butonul <Stop>..................................................................................23

Butonul <Start>..................................................................................23

Butonul <Scanare finalizată>.............................................................23

Butonul <Alimentare hârtie> ..............................................................24

Diagrama aparatului (sinoptică).........................................................25

Funcţiile de copiere............................................................................25

Pornirea / oprirea aparatului...................................................................33

Pornirea aparatului ............................................................................33

Oprirea aparatului..............................................................................33

Economizorul de energie...................................................................34

Hârtia reciclată .......................................................................................35

3 Instalarea driverelor.............................................................................36

Instalarea Driverului de imprimare şi a Driverului de scanare

(driver TWAIN) ..............................................................................36

Instalarea aplicaţiei de scanare (Manager Buton)..................................40

4 Alimentarea hârtiei...............................................................................42

Formate şi tipuri de hârtie acceptate......................................................42

Formate de hârtie acceptate..............................................................42

Tipuri de hârtie acceptate ..................................................................43

Depozitarea şi manipularea hârtiei ....................................................43

Alimentarea hârtiei în tăvi.......................................................................44

Alimentarea hârtiei în Tava 1.............................................................44

Alimentarea hârtiei în Tava 2.............................................................45

Alimentarea hârtiei în Tava manuală.................................................46

Schimbarea formatului şi a orientării hârtiei din tăvi...............................47

Schimbarea formatului şi a orientării hârtiei din Tava 1.....................48

Schimbarea formatului şi a orientării hârtiei din Tava 2.....................49

Specificarea formatului şi a orientării hârtiei alimentate în tăvi..........51

5 Copierea................................................................................................54

Procedura de copiere.............................................................................54

Alimentarea documentelor .....................................................................57

Ecranul documentului ........................................................................57

Alimentatorul de documente..............................................................58

Ştergerea valorilor tuturor funcţiilor ........................................................58

Anularea unei lucrări de copiere.............................................................59

Realizarea copiilor speciale....................................................................59

Copii 4 pe pagină/2 pe pagină

(Copierea paginilor multiple pe o singură coală)......................59

Copii după cardul ID (Copierea unor documente în formă de carte

de identitate pe o coală de hârtie) ............................................65

6 Administrarea conturilor .....................................................................67

Prezentarea Modului cont ......................................................................67

Selectarea Modului cont pe aparat....................................................67

Modul cont simplu ..................................................................................70

Conectarea la aparat .........................................................................70

Modul cont multiplu ................................................................................71

Conectarea la aparat .........................................................................71

Modificarea parolei ............................................................................73

Setarea limitelor pentru lucrări de copiere la un cont de utilizator.....76

Verificarea numărului total de copii....................................................79

7 Imprimarea............................................................................................80

Configurarea imprimantei.......................................................................80

Setarea preferinţelor de imprimare....................................................80

Specificarea formatului de hârtie personalizat...................................81

Procedura de imprimare.........................................................................82

Imprimarea pe format de hârtie personalizat.....................................83

Anularea unei lucrări de imprimare ........................................................84

8 Scanarea ...............................................................................................85

Driverul de scanare (driverul TWAIN) şi aplicaţia Manager Buton.........85

Procedura de scanare (utilizând driverul TWAIN)..................................85

Anularea unei lucrări de scanare (driverul TWAIN) ...........................88

Procedura de scanare (utilizând aplicaţia Manager Buton)....................89

Anularea unei lucrări de scanare (Manager Buton)...........................91

9 Rezolvarea problemelor.......................................................................92

Procedura de rezolvare a erorilor...........................................................92

Diagrama aparatului (sinoptică) ........................................................92

Coduri de eroare................................................................................94

Tabelul de rezolvare a erorilor.........................................................100

Blocaje de hârtie...................................................................................104

E1: Blocaj de hârtie în jurul Unităţii cuptorului şi în Capacul

din stânga...............................................................................104

E2: Blocaj de hârtie în Capacul din stânga......................................106

E4: Blocaj de hârtie în Capacul din stânga......................................107

C1: Blocaj de hârtie în Tava 1 .........................................................108

C2: Blocaj de hârtie în Tava 2 .........................................................109

E3: Blocaj de hârtie în Tava 2..........................................................109

C3: Blocaj de hârtie în Tava manuală..............................................110

A1: Blocaje document ..........................................................................111

10 Întreţinerea..........................................................................................112

Înlocuirea consumabilelor.....................................................................112

Adăugarea tonerului la cartuşul cilindru...........................................113

Înlocuirea Cartuşului cilindru............................................................116

Curăţarea aparatului.............................................................................118

Curăţarea carcasei ..........................................................................118

Curăţarea Capacului documentului şi a Ecranului documentului ....118

Curăţarea Filmului şi a Ecranului de transport cu viteză constantă.119

Curăţarea Rolei Alimentatorului de documente...............................119

Curăţarea Firului corotronului ..........................................................120

11 Anexă...................................................................................................121

Specificaţii ............................................................................................121

Zona imprimabilă .............................................................................124

Setări de sistem....................................................................................125

Lista setărilor de sistem...................................................................126

Setări suplimentare ale sistemului

(Când se selectează Modul cont simplu) ...............................129

Lista setărilor de sistem suplimentare

(Când se selectează Modul cont multiplu) .............................130

Formatele de document detectabile de către Alimentatorul de

documente..............................................................................132

Accesorii opţionale ...............................................................................132

12 Indice...................................................................................................133

1 Înainte de a utiliza aparatul

Bun venit la familia de produse Xerox WorkCentre. Acest Ghid de utilizare vă oferă informaţii detaliate, specificaţii tehnice şi proceduri

necesare pentru a putea utiliza toate funcţiile aparatului. În acest capitol se găsesc informaţii, pe care utilizatorii trebuie să le ia în considerare

înainte de a începe să folosească aparatul.

Centrul de Asistenţă Xerox

Dacă aveţi nevoie de asistenţă în timpul sau după instalarea produsului, vizitaţi situl web Xerox pentru soluţii online şi suport tehnic.

http://www.xerox.com/support Dacă aveţi nevoie de asistenţă suplimentară, contactaţi specialiştii de la Centrul de

Asistenţă Xerox. În momentul instalării produsului, este posibil să vă fi fost furnizat un număr de telefon al reprezentanţei locale. Pentru a putea găsi cu uşurinţă acest număr în viitor, notaţi-l în spaţiul de mai jos.

Numărul de telefon al Centrului de Asistenţă sau al reprezentanţei locale: # Centrul de Asistenţă Xerox SUA: 1-800-821-2797 Centrul de Asistenţă Xerox Canada: 1-800-93-XEROX (1-800-939-3769)

Seria aparatului

Când apelaţi Centrul de Asistenţă Xerox, veţi avea nevoie de seria aparatului, care se

găseşte inscripţionată pe interiorul Capacului din stânga, după cum este prezentat în figură.

Pentru a putea găsi uşor seria aparatului, notaţi-o în spaţiul de mai jos.

Seria aparatului:

Păstraţi o evidenţă a codurilor de eroare. Aceste informaţii ne vor ajuta la rezolvarea mai rapidă a problemelor.

Ghidul de utilizare Xerox WorkCentre 5016/5020 7

Convenţii

În această secţiune sunt descrise convenţiile utilizate pe parcursul Ghidului de utilizare.

AVERTISMENT: are rolul de a anunţa utilizatorii despre posibilitatea accidentărilor. ATENŢIE: indică propoziţii care sugerează posibilitatea apariţiei unei deteriorări

mecanice, ca urmare a unei acţiuni.

Important: indică informaţii importante, de care utilizatorul trebuie să ţină seama. Notă: indică informaţii suplimentare, referitoare la operare sau funcţii.

" ": indică trimiteri la alte secţiuni din cadrul ghidului şi text introdus [ ]: indică valorile şi codurile de eroare care apar pe afişaj; de asemenea,

indică numele meniurilor, ale ferestrelor, ale casetelor de dialog, ale butoanelor şi ale altor elemente afişate pe monitorul computerului.

< >: indică butoanele hardware de pe Panoul de comandă al aparatului

şi tastele de pe tastatura computerului.

În această secţiune sunt descrişi şi termenii utilizaţi pe parcursul Ghidului de utilizare.

• Prin Orientare se înţelege direcţia imaginilor pe o pagină.

• LEF (Alimentare pe muchia lungă)

Alimentarea documentelor şi a hârtiei în aparat, cu una dintre muchiile lungi perpendicular pe direcţia de alimentare.

• SEF (Alimentare pe muchia scurtă)

Alimentarea documentelor şi a hârtiei în aparat, cu una dintre muchiile scurte perpendicular pe direcţia de alimentare.

Orientare LEF

Direcţia de

alimentare a hârtiei

Orientare SEF

Direcţia de

alimentare a hârtiei

• Hârtie este sinonim cu suport de imprimare şi copiere.

• Aparat este sinonim cu Xerox WorkCentre 5016, 5020/B, 5020/DB şi se

utilizează interschimbabil.

• Computer se referă la un calculator personal sau la o staţie de lucru.

• Prin Administrator de sistem se înţelege persoana responsabilă cu întreţinerea

aparatului, care configurează aparatul, instalează driverele de imprimare şi administrează software-ul.

Ghidul de utilizare Xerox WorkCentre 5016/5020 8

Surse de informaţii suplimentare

Pentru acest aparat sunt disponibile următoarele surse suplimentare de informaţii:

• Ghid de utilizare

• Ghid de instalare

• Ghid rapid de utilizare

Notă • Reţineţi că diagramele prezentate în acest Ghid de utilizare se referă la un aparat

cu configuraţie completă şi din acest motiv, este posibil să nu corespundă exact configuraţiei aparatului dvs.

• Toate imaginile care reprezintă ecrane, utilizate în acest Ghid de Utilizare, sunt

realizate cu Windows XP.

Note referitoare la siguranţă

Înainte de a utiliza produsul, citiţi cu atenţie aceste note referitoare la siguranţă, pentru a vă asigura că operaţi echipamentul în siguranţă.

Surse de informaţii suplimentare

Produsul Xerox şi consumabilele recomandate au fost concepute şi testate pentru a respecta cele mai stricte măsuri de siguranţă. Acestea includ aprobările agenţiilor de siguranţă şi conformitatea cu standardele de protecţie a mediului în vigoare. Înainte de operarea produsului, citiţi cu atenţie următoarele instrucţiuni şi consultaţi-le la nevoie, pentru a asigura şi în continuare utilizarea în siguranţă a aparatului.

Testele de siguranţă, de mediu şi de performanţă pentru acest produs au fost efectuate utilizându-se exclusiv materiale Xerox.

AVERTISMENT: Orice modificare neautorizată, care poate include adăugarea de noi funcţii sau conectarea unor dispozitive externe, poate avea impact asupra certificării produsului. Pentru mai multe informaţii, contactaţi furnizorul autorizat de servicii.

Marcaje de avertizare

Toate instrucţiunile de avertizare marcate pe aparat sau livrate împreună cu produsul trebuie respectate.

AVERTISMENT Acest AVERTISMENT atrage atenţia utilizatorilor asupra unor

zone ale produsului, unde există posibilitatea producerii unor vătămări corporale.

AVERTISMENT Acest AVERTISMENT atrage atenţia utilizatorilor asupra unor

zone ale produsului, unde există suprafeţe fierbinţi, care nu trebuie atinse.

Alimentarea cu energie electrică

Acest produs trebuie să funcţioneze conectat la tipul de energie electrică indicat pe plăcuţa cu caracteristici a aparatului. Dacă nu sunteţi siguri că alimentarea cu energie electrică corespunde cerinţelor, consultaţi furnizorul local de energie electrică.

Ghidul de utilizare Xerox WorkCentre 5016/5020 9

AVERTISMENT: Acest produs trebuie conectat la un circuit prevăzut cu împământare.

Acest produs este livrat cu un ştecher cu împământare. Ştecherul este destinat numai unei prize cu împământare. Acest lucru reprezintă o măsură de siguranţă. Pentru a evita riscul unei electrocutări, dacă nu reuşiţi conectarea ştecherului la priză, apelaţi la

un electrician autorizat pentru a o înlocui. Nu utilizaţi niciodată un adaptor electric

împământare pentru a conecta produsul la o priză care nu are împământare.

Zone accesibile operatorilor

Acest echipament a fost proiectat astfel încât să limiteze accesul operatorilor numai la zonele sigure. Accesul operatorului la zonele periculoase este restricţionat prin capace sau sisteme de siguranţă, pentru îndepărtarea cărora este nevoie de unelte speciale. Nu îndepărtaţi niciodată aceste capace sau sisteme de siguranţă.

Întreţinerea

Toate procedurile de întreţinere a echipamentului, care pot fi efectuate de către operator, sunt descrise în documentaţia pentru clienţi furnizată împreună cu produsul. Nu efectuaţi proceduri de întreţinere asupra produsului care nu sunt descrise în documentaţia pentru clienţi.

Note referitoare la siguranţă

Curăţarea produsului

Înainte de a curăţa produsul, deconectaţi echipamentul de la priza de alimentare cu curent. Utilizaţi întotdeauna materiale specificate pentru acest produs. Utilizarea

materiale poate duce la obţinerea de performanţe slabe şi poate crea situaţii

altor periculoase. Nu utilizaţi substanţe de curăţare cu aerosoli, deoarece în unele circumstanţe, acestea pot fi explozibile sau inflamabile.

AVERTISMENT – Informaţii despre siguranţa electrică

Z Utilizaţi exclusiv cablul de alimentare furnizat împreună cu echipamentul. Z Introduceţi cablul de alimentare într-o priză cu împământare, la care se poate

ajunge uşor. Nu utilizaţi un prelungitor. Dacă nu ştiţi sigur că priza are împământare, consultaţi un electrician calificat.

Z Conectarea necorespunzătoare a ştecherului cu împământare poate cauza

scurt-circuite.

X Nu amplasaţi echipamentul într-un loc unde există posibilitatea ca utilizatorii să

calce pe cablu sau să se împiedice de cablul de alimentare.

X Nu anulaţi sau dezactivaţi dispozitivele de interblocare mecanice sau electrice. X Nu obstrucţionaţi orificiile de ventilaţie. X Nu introduceţi niciodată obiecte de orice fel în fantele sau orificiile echipamentului. Z Dacă apare una dintre situaţiile următoare, opriţi imediat aparatul şi deconectaţi

cablul de alimentare de la priza electrică. Contactaţi telefonic un reprezentant al departamentului local de service pentru a rezolva problema.

- Echipamentul emite zgomote sau mirosuri neobişnuite.

- Cablul de alimentare este deteriorat sau uzat.

-S-a declanşat un întrerupător de circuit din tabloul de perete, o siguranţă sau un alt dispozitiv de siguranţă.

- În echipament s-a vărsat lichid.

- Echipamentul a fost expus la apă.

- Oricare parte a echipamentului este defectă.

Ghidul de utilizare Xerox WorkCentre 5016/5020 10

Dispozitivul de deconectare

Dispozitivul de deconectare pentru acest echipament este cablul de alimentare. Acesta este ataşat pe partea din spate a aparatului şi are un ştecher care trebuie introdus în priză. Pentru a deconecta echipamentul de la alimentarea cu energie electrică, scoateţi ştecherul cablului de alimentare din priză.

Informaţii despre siguranţa laser

ATENŢIE: Utilizarea butoanelor de control, a reglajelor sau efectuarea altor proceduri decât cele precizate în această documentaţie pot duce la expunerea periculoasă la lumina laser.

Cu privire la siguranţa laser, acest echipament corespunde standardelor de performanţă şi siguranţă pentru produsele cu laser, fiind certificat ca un produs laser

de Clasa 1. Aparatul nu emite radiaţii laser periculoase, deoarece raza laser

ecranată în întregime, indiferent de modul de operare şi de întreţinere.

este

Informaţii despre siguranţa la operare

Note referitoare la siguranţă

Pentru a vă asigura că operaţi întotdeauna în siguranţa echipamentul Xerox, respectaţi permanent aceste reglementări de siguranţă.

Procedaţi astfel:

• Conectaţi întotdeauna echipamentul la o priză împământată corect. Dacă nu sunteţi sigur că priza este împământată corect, lăsaţi un electrician calificat să o verifice.

• Acest echipament trebuie conectat la un circuit prevăzut cu împământare. Acest echipament este livrat cu un ştecher cu împământare. Ştecherul este destinat

numai unei prize cu împământare. Acest lucru reprezintă o măsură de siguranţă. Pentru a evita riscul unei electrocutări, dacă nu reuşiţi conectarea ştecherului la priză, apelaţi la un electrician autorizat pentru a o înlocui. Nu utilizaţi niciodată un ştecher fără terminal de împământare pentru a conecta produsul la o priză electrică.

• Respectaţi şi urmaţi întotdeauna toate avertismentele şi instrucţiunile marcate pe aparat sau furnizate împreună cu aparatul.

•Amplasaţi întotdeauna echipamentul într-o zonă ventilată pentru desfăşurarea în bune condiţii a operaţiilor de service. Consultaţi instrucţiunile de instalare pentru dimensiunile minime.

• Utilizaţi întotdeauna materiale şi consumabile concepute special pentru echipamentul Xerox. Utilizarea unor materiale necorespunzătoare poate duce la performanţe slabe.

suficient şi cu spaţiu

• Deconectaţi întotdeauna acest echipament de la priza electrică înainte de a-l curăţa.

Nu procedaţi astfel:

• Nu utilizaţi niciodată un ştecher fără terminal de împământare pentru a conecta produsul la o priză electrică.

•Nu încercaţi niciodată să efectuaţi proceduri de întreţinere care nu sunt descrise în mod precis în documentaţia pentru clienţi.

• Acest echipament nu trebuie amplasat într-o unitate încastrată, decât în cazul unei ventilări suficiente a spaţiului. Pentru mai multe informaţii, contactaţi furnizorul local autorizat.

Ghidul de utilizare Xerox WorkCentre 5016/5020 11

• Nu îndepărtaţi niciodată capacele sau sistemele de siguranţă fixate cu şuruburi. În interiorul acestora nu există zone care pot fi reparate de către operatori.

• Nu amplasaţi niciodată echipamentul în apropierea unui corp de încălzire sau a unei alte surse de căldură.

• Nu introduceţi niciodată obiecte de orice fel în orificiile de ventilaţie.

• Nu dezafectaţi sau “păcăliţi” niciodată comutatoarele de interblocare electrice sau mecanice.

• Nu utilizaţi niciodată echipamentul dacă observaţi că emite mirosuri sau zgomote neobişnuite. Deconectaţi cablul de alimentare de la priza electrică şi contactaţi imediat Reprezentanţa Xerox pentru Service sau furnizorul de service.

Informaţii despre întreţinere

Nu încercaţi să efectuaţi proceduri de întreţinere care nu sunt descrise în mod precis în documentaţia pentru clienţi furnizată împreună cu aparatul.

• Nu utilizaţi substanţe de curăţare cu aerosoli. Utilizarea unor substanţe de curăţare neaprobate poate poate duce la obţinerea de performanţe slabe ale echipamentului şi poate crea situaţii periculoase.

Note referitoare la siguranţă

• Utilizaţi consumabilele şi substanţele de curăţare doar în modul indicat în documentaţia pentru clienţi. Păstraţi toate aceste materiale în locuri în care nu au acces copii.

• Nu îndepărtaţi capacele sau sistemele de siguranţă fixate cu şuruburi. În spatele acestor capace nu există componente la care să puteţi efectua operaţii de întreţinere sau service.

• Nu executaţi nicio procedură de întreţinere dacă nu aţi urmat o instruire specială, efectuată de către un furnizor local autorizat sau dacă procedura nu este descrisă în mod explicit în manualele de utilizare.

Informaţii privitoare la ozon

În timpul funcţionării normale, acest aparat produce ozon. Ozonul emanat este mai greu decât aerul şi depinde de volumul de copii efectuate. Instalaţi sistemul într-o încăpere bine aerisită.

Dacă se doresc mai multe informaţii despre ozon, se poate solicita publicaţia

Date despre Ozon (Facts About Ozone, cod produs 610P64653),

Xerox apelând rugăm

1-800-828-6571 în Statele Unite şi Canada. Pentru alte ţări, vă

să contactaţi reprezentanţa locală Xerox.

Pentru consumabile

• Depozitaţi toate consumabilele conform instrucţiunilor de pe ambalaj sau de pe recipient.

• Folosiţi o perie sau o lavetă umedă pentru a şterge tonerul vărsat. Nu utilizaţi în niciun caz un aspirator pentru lichidele vărsate.

•Păstraţi recipientul de toner în locuri în care nu au acces copiii. În cazul în care un copil înghite accidental toner, trebuie imediat să scuipe, să clătească gura cu apă, să bea apă şi să consulte de urgenţă un medic.

• În momentul în care se adaugă toner la Cartuşul cilindru, aveţi grijă să nu vărsaţi tonerul. În cazul în care se varsă toner, evitaţi contactul acestuia cu hainele, pielea, ochii şi gura, precum şi inhalarea.

Ghidul de utilizare Xerox WorkCentre 5016/5020 12

•Dacă tonerul se varsă pe pielea sau hainele dumneavoastră, spălaţi-l cu apă şi săpun.

•Dacă particule de toner vă pătrund în ochi, clătiţi din abundenţă cu apă timp de cel puţin 15 minute până ce iritaţia dispare. Dacă se dovedeşte necesar, consultaţi un medic.

•Dacă inhalaţi particule de toner, mutaţi-vă într-un spaţiu cu aer proaspăt şi clătiţi-vă gura cu apă.

•Dacă înghiţiţi toner, trebuie imediat să scuipaţi, să vă clătiţi gura cu apă, să beţi multă apă ş

i să consultaţi de urgenţă un medic.

Emisii de frecvenţă radio (Dispozitiv digital Clasa A)

Uniunea Europeană

AVERTISMENT: Pentru a fi posibilă funcţionarea acestui echipament în imediata apropiere a echipamentelor Industriale, Ştiinţifice şi Medicale (ISM), radiaţiile emise de acestea din urmă trebuie să se încadreze în limitele admise sau trebuie luate măsuri de limitare a acestora.

Note referitoare la siguranţă

Modificările şi alterările aduse acestui echipament, neautorizate în mod explicit de către compania Xerox, pot anula dreptul utilizatorului de a opera acest echipament.

AVERTISMENT: Acest produs face parte din Clasa A. Utilizarea sa în mediul casnic poate cauza interferenţe radio; în acest caz, utilizatorul trebuie să ia măsurile de rigoare.

SUA

NOTĂ: Acest echipament a fost testat şi respectă limitările valabile pentru aparate din

Clasa A, conform Articolului 15 din Regulamentul FCC. Aceste limitări sunt proiectate pentru a asigura o protecţie adecvată împotriva interferenţelor dăunătoare, în cazul în care produsul este folosit într-un mediu comercial. Acest echipament generează, utilizează şi poate emite energie de radiofrecvenţă. În cazul instalării şi folosirii neconforme cu manualul de instrucţiuni de utilizare, poate provoca interferenţe nocive cu radiocomunicaţiile. Utilizarea acestui echipament într-o zonă rezidenţială este de natură să provoace interferenţe nocive, caz în care utilizatorul va trebui să realizeze corectarea interferenţei pe propria sa cheltuială.

Modificările şi alterările aduse acestui echipament, neautorizate în mod explicit de către compania Xerox, pot anula dreptul utilizatorului de a opera acest echipament.

Certificarea de siguranţă a produsului

Următoarele agenţii certifică acest produs, care utilizează standardele de siguranţă enumerate.

Agenţie Standard

TUV Rheinland UL60950-1 1 (2003) (SUA/Canada)

CQC IEC60950-1 Ediţia 1 (2001)

Produsul este fabricat în condiţiile unui sistem de calitate ISO9001.

Ghidul de utilizare Xerox WorkCentre 5016/5020 13

Reglementări

Certificări în Europa (CE)

Simbolul CE aplicat pe acest produs reprezintă declaraţia Xerox de conformitate cu

următoarele directive aplicabile ale Uniunii Europene, intrate în vigoare la

respective:

datele 12 decembrie 2006: Directiva 2006/95/CE a Consiliului cu modificările ulterioare.

Armonizarea legislaţiilor naţionale ale statelor membre cu privire la echipamentele de

joasă tensiune.

15 decembrie 2004: Directiva 2004/108/CE a Consiliului cu modificările ulterioare. Armonizarea legislaţiilor naţionale ale statelor membre cu privire la compatibilitatea

9 martie 1999: Directiva 99/5/CE a Consiliului privind echipamentele radio şi terminalele de telecomunicaţii şi recunoaşterea reciprocă a conformităţii lor.

O declaraţie completă, care defineşte principalele directive şi standardele la

se face referire, poate fi obţinută de la reprezentanţa locală Xerox.

care

electromagnetică.

Reglementări

Ghidul de utilizare Xerox WorkCentre 5016/5020 14

Protecţia mediului

SUA

ENERGY STAR

Ca partener ENERGY STAR®, Xerox Corporation a stabilit că acest produs, în configuraţia de bază, îndeplineşte normele ENERGY STAR referitoare la eficientizarea consumului de energie.

ENERGY STAR şi SIMBOLUL ENERGY STAR sunt mărci înregistrate în Statele Unite. Programul ENERGY STAR pentru echipamente care generează imagini pe suport

material este o muncă în echipă a guvernelor SUA, Uniunii Europene şi Japoniei şi a

producătorilor de astfel de echipamente în vederea promovării copiatoarelor, imprimantelor, faxurilor şi a aparatelor multifuncţionale eficiente din punct de vedere energetic. Reducerea consumului de energie la produse ajută la combaterea smogului, a ploii acide şi a schimbărilor pe termen lung ale climei, prin descreşterea emisiilor care rezultă din generarea curentului electric.

Protecţia mediului

Copii ilegale

Activitatea de copiere a anumitor documente poate fi ilegală în ţara dvs. Reproducerea cu

închisoarea sau cu amendă.

• Bancnote

• Bilete de bancă sau cecuri

• Obligaţiuni, bonuri de tezaur, titluri de valoare sau acţiuni

•Paşapoarte sau cărţi de identitate

• Material aflat sub protecţia legii dreptului de autor sau mărci înregistrate,

fără permisiunea deţinătorului

• Timbre sau alte instrumente negociabile Această listă poate să nu fie completă şi nu se asumă nicio responsabilitate pentru

exactitatea sau exhaustivitatea acesteia. În cazul în care aveţi dubii, contactaţi un consilier în probleme juridice.

unor documente de felul prezentat mai jos poate fi pedepsită

Reciclarea şi înlăturarea bateriilor

Eliminaţi toate bateriile în conformitate cu legislaţia locală. Pentru recuperarea resurselor limitate, după returnarea produsului, Xerox reutilizează

bateriile reîncărcabile folosite pentru acesta. Aceste baterii pot fi reutilizate în scopul reciclării materialelor şi a valorificării energiei.

Ghidul de utilizare Xerox WorkCentre 5016/5020 15

Reciclarea şi înlăturarea produsului

Toate ţările, America de Nord – SUA/Canada

Xerox administrează un program la nivel mondial de reciclare/reutilizare şi preluare (1-800-ASK-XEROX), pentru a verifica dacă produsul dvs. este inclus în acest program. Pentru mai multe informaţii despre programele Xerox pentru mediul înconjurător, vizitaţi www.xerox.com/environment.

Dacă sunteţi responsabil de înlăturarea produsului Xerox, reţineţi că acesta conţine lămpi cu mercur şi poate conţine plumb, perclorat sau alte materiale, a căror eliminare poate fi restricţionată de reguli din cauza consideraţiilor privind mediul. Prezenţa acestor materiale este în deplină concordanţă cu reglementările globale existente

data introducerii acestui produs pe piaţă. Pentru informaţii referitoare la reciclarea

înlăturarea echipamentului, contactaţi autorităţile locale. În Statele Unite, puteţi

şi consulta şi situl web al Electronic Industries Alliance:

www.eiae.org <http://www.eiae.org>. Perclorat – Acest produs poate conţine unul sau mai multe dispozitive care conţin

perclorat, cum ar fi bateriile. Poate fi necesară adoptarea de măsuri speciale la manevrare. În acest sens, vă rugăm să consultaţi:

a echipamentelor uzate. Contactaţi reprezentanţa de vânzări Xerox la

Reciclarea şi înlăturarea produsului

www.dtsc.ca.gov/hazardouswaste/perchlorate.

Uniunea Europeană

Mediul casnic DEEE

Utilizatorii privaţi din statele membre ale UE au posibilitatea de a returna gratuit echipamentele electrice şi electronice uzate la centrele specializate de colectare. Pentru informaţii, contactaţi autorităţile locale.

În unele state membre, la achiziţionarea unui echipament nou, furnizorul este obligat Solicitaţi

Înainte de înlăturare, contactaţi furnizorul local sau reprezentantul Xerox pentru a

să primească înapoi echipamentul vechi, fără cheltuieli suplimentare.

informaţii furnizorului de echipamente.

obţine informaţii referitoare la returnarea echipamentului uzat.

Aplicarea acestui simbol pe echipament confirmă faptul că, după ce nu mai este utilizat, acest produs nu trebuie eliminat odată cu

deşeuri menajere. În conformitate cu legislaţia europeană,

alte echipamentele electrice şi electronice aflate la sfârşitul ciclului de

viaţă şi destinate reciclării trebuie depozitate separat de

deşeurile

menajere.

Mediul profesional / de afaceri DEEE

Aplicarea acestui simbol pe echipament confirmă faptul că echipamentul trebuie înlăturat în conformitate cu procedurile stabilite echipamentul electric şi electronic ajuns la sfârşitul duratei de viaţă şi

Ghidul de utilizare Xerox WorkCentre 5016/5020 16

pe plan naţional. În conformitate cu legislaţia europeană,

supus eliminării trebuie gestionat conform procedurilor stabilite.

2 Prezentarea produsului

În acest capitol este descrisă fiecare componentă a aparatului, se explică modul

oprire şi pornire a echipamentului şi se oferă informaţii referitoare la utilizarea

reciclate.

hârtiei

Componentele aparatului

În această secţiune sunt descrise componentele aparatului şi funcţiile acestora.

Vedere din faţă

Nr. Componentă Funcţie

1 Capacul din stânga Deschideţi acest capac în momentul în care apare un blocaj de hârtie sau

când se înlocuiesc consumabile. Pentru informaţii referitoare la modul de îndepărtare a blocajelor de hârtie, consultaţi Pentru informaţii referitoare la înlocuirea consumabilelor, consultaţi "Înlocuirea consumabilelor" (P.112).

Ghidul de utilizare Xerox WorkCentre 5016/5020 17

"Blocaje de hârtie" (P.104).

Componentele aparatului

Nr. Componentă Funcţie

2 Tava manuală Alimentaţi hârtie cu format standard şi hârtie cu format non-standard. Poate fi

încărcată cu suporturi de imprimare speciale, cum ar fi hârtie groasă sau alte feluri de hârtie specială, care nu pot fi alimentate în Tava 1 sau în Tava 2.

Pentru mai multe informaţii referitoare la tipurile de hârtie acceptate şi capacitatea Tăvii manuale, consultaţi

3 Clapeta de extensie Susţine hârtia alimentată în Tava manuală. Înainte de a alimenta hârtie în

Tava manuală, glisaţi în afară clapeta de extensie.

4 Capacul de acces 1 Deschideţi acest capac pentru a îndepărta blocajele de hârtie din sau din

preajma Tăvii 1 sau Tăvii 2.

Pentru mai multe informaţii referitoare la modul de îndepărtare a blocajelor de hârtie, consultaţi

"Blocaje de hârtie" (P.104).

5 Capacul de acces 2 Deschideţi acest capac pentru a îndepărta blocajele de hârtie din sau din

preajma Tăvii 2.

Notă • Capacul de acces 2 este o parte o Tăvii opţionale de hârtie 2.

Pentru mai multe informaţii referitoare la modul de îndepărtare a blocajelor de hârtie, consultaţi

"Blocaje de hârtie" (P.104).

"Formate şi tipuri de hârtie acceptate" (P.42).

6 Alimentatorul de

documente

Alimentează automat documentele care sunt încărcate pentru a fi scanate în vederea unei lucrări de copiere sau a unei lucrări de scanare.

Notă • În funcţie de modelul de aparat utilizat, este posibil ca Alimentatorul de

documente să nu fie instalat.

7 Panoul de comandă Este format din afişaj, Diagrama aparatului (sinoptică), butoane şi indicatoare.

Pentru mai multe informaţii referitoare la Panoul de comandă, consultaţi "Panoul de comandă" (P.21).

8 Tava de ieşire Copiile şi imprimările sunt livrate în această tavă, cu faţa în jos.

9 Capacul frontal Deschideţi acest capac pentru a înlocui Cartuşul cilindru şi pentru a

10 Maneta de blocare a

adăuga

Trageţi în sus maneta pentru a deschide Capacul din stânga.

toner.

Capacului din stânga

11 Tava 1 Alimentaţi hârtie cu format standard. Poate fi încărcată cu până la 250 de coli

de hârtie obişnuită.

Pentru mai multe informaţii referitoare la tipurile de hârtie acceptate şi la capacitatea

12 Tava de hârtie 2

(opţională)

tăvii, consultaţi

Adaugă o tavă suplimentară, care poate fi utilizată ca Tava 2. Alimentaţi de

coli de hârtie obişnuită.

Notă • Tava de hârtie 2 este un accesoriu opţional.

"Formate şi tipuri de hârtie acceptate" (P.42).

hârtie cu format standard. Poate fi încărcată cu până la 500

Pentru mai multe informaţii referitoare la tipurile de hârtie acceptate şi la capacitatea tăvii, consultaţi

"Formate şi tipuri de hârtie acceptate" (P.42).

13 Suport (opţional) Ridică şi stabilizează aparatul pentru a permite utilizarea optimă a acestuia.

Rotiţele ataşate vă permit mutarea uşoară a aparatului.

Notă • Suportul este un accesoriu opţional.

14 Conector de

interfaţă

USB

15 Conector pentru

cablul

de alimentare

16 Comutator de

Conectează cablul USB la aparat.

Conectează cablul de alimentare la aparat.

Porneşte şi opreşte aparatul.

pornire/oprire

Ghidul de utilizare Xerox WorkCentre 5016/5020 18

Vedere în interior

Componentele aparatului

Nr. Componentă Funcţie

17 Capacul documentului Închideţi acest capac când scanaţi un document de pe ecranul documentului.

18 Ecranul documentului Amplasaţi un document pe ecran, cu faţa în jos.

19 Unitatea cuptorului Imprimă tonerul pe hârtie, folosind căldura şi presiunea. Nu atingeţi această

unitate. Poate deveni extrem de fierbinte.

20 Cartuşul cilindru Conţine toner şi fotoconductor utilizat pentru transferarea tonerului.

21 Modulul Duplex Copiază şi imprimă pe ambele feţe ale hârtiei.

Notă • În funcţie de modelul de aparat utilizat, este posibil ca Modulul Duplex să

nu fie instalat.

Ghidul de utilizare Xerox WorkCentre 5016/5020 19

Vedere din spate

Componentele aparatului

Nr. Componentă Funcţie

22 Etichetă cu

caracteristici

Conţine informaţii despre aparat.

Ghidul de utilizare Xerox WorkCentre 5016/5020 20

Panoul de comandă

În această secţiune sunt descrise componentele Panoului de comandă şi funcţiile

Afişaj

Afişează cantitatea pentru copiere, raportul de panoramare, codurile de eroare, starea aparatului sau valori numerice.

acestora.

Panoul de comandă

Afişaj

Butonul/indicatoarele <Comutare afişaj>

Apăsaţi acest buton pentru a comuta afişajul între cantitatea de copii şi raportul de panoramare. Indicatorul se aprinde pentru a semnala care dintre aceste valori este afişată la momentul respectiv.

Dacă aparatul este în Modul setare hârtie, apăsaţi acest buton pentru a defila printre formatele de hârtie.

Notă • Pentru a intra în Modul setare hârtie,

ţineţi apăsat butonul <Alimentare hârtie> timp de patru secunde. Pentru informaţii referitoare la butonul <Alimentare hârtie>, consultaţi "Butonul <Alimentare hârtie>" (P.24).

Butonul <Copiere>

Apăsaţi acest buton pentru ca aparatul să comute în Modul de copiere. Butonul

aprinde în momentul în care aparatul

se este pregătit pentru a procesa o lucrare de

copiere.

Butonul <Comutare afişaj>

Butonul <Copiere>

Ghidul de utilizare Xerox WorkCentre 5016/5020 21

Butonul <Scanare>

Apăsaţi acest buton pentru ca aparatul să comute în Modul de scanare. Butonul

aprinde în momentul în care aparatul

se este pregătit pentru a procesa o lucrare de

scanare.

În momentul în care aparatul intră în

de scanare, pe afişaj apare [Scn].

Modul

Tastatura numerică

Taste numerice

Utilizaţi tastele numerice pentru a introduce şi

alte valori numerice.

cantitatea de copii, parola

Panoul de comandă

Butonul <Scanare>

Butonul <C (ştergere)>

Apăsaţi acest buton pentru a şterge o

valoare numerică introdusă greşit.

Notă • În acest manual, acest buton

este indicat ca şi butonul <C>.

Butonul <Conectare/Deconectare>

Ţineţi apăsat acest buton timp de patru secunde pentru a intra în Modul setare sistem, mod care vă permite să configuraţi setările de sistem.

Notă • Dacă aparatul este în Modul cont

simplu sau în Modul cont multiplu, înainte de a apăsa acest buton pentru a intra în Modul setare sistem trebuie să vă conectaţi la aparat. Pentru mai multe informaţii despre modul de conectare la aparat, consultaţi "Modul cont simplu" (P.70) şi "Modul cont multiplu" (P.71). Pentru mai multe informaţii referitoare la setările de sistem, consultaţi "Setări de sistem" (P.125).

Butonul <Economizor de Energie>

Butonul <C> Taste numerice

Butonul <Conectare/Deconectare>

Pentru a reduce la minimum consumul de energie, funcţia Economizor de energie se activează automat în timpul perioadelor de inactivitate a aparatului.

Pentru mai multe informaţii referitoare la funcţia Economizor de energie, consultaţi "Economizorul de energie" (P.34).

Butonul <Economizor de Energie>

Ghidul de utilizare Xerox WorkCentre 5016/5020 22

Butonul <Şterge tot>

Apăsaţi acest buton pentru a anula funcţiile selectate anterior şi pentru a

la valorile implicite ale funcţiilor.

reveni

Butonul <Stop>

Apăsaţi acest buton pentru a anula o lucrare.

Panoul de comandă

Butonul <Şterge tot>

Butonul <Start>

Apăsaţi acest buton pentru a porni o lucrare de copiere sau scanare şi pentru

a confirma valorile specificate.

Butonul <Scanare finalizată>

Butonul este selectat atunci când se utilizează Ecranul documentului cu anumite funcţii de copiere, precum Colaţionare,

Feţe şi N pe pagină.

Butonul <Stop>

Butonul <Start>

Indicatorul de lângă butonul <Scanare intermitent

fost scanat. Aparatul vă permite să

a scanaţi

finalizată> luminează

după ce primul document

Butonul <Scanare finalizată>

următorul document în timp ce acest buton clipeşte. După ce aţi scanat ultimul document, apăsaţi butonul.

Ghidul de utilizare Xerox WorkCentre 5016/5020 23

Butonul <Alimentare hârtie>

Butonul <Alimentare hârtie> are următoarele două funcţii.

Selectarea unei tăvi

Apăsaţi acest buton pentru a selecta o tavă pentru o lucrare de copiere. Diagrama aparatului (sinoptică) vă indică ce tavă a

fost selectată la momentul respectiv. Apăsaţi repetat butonul, până în momentul în care indicatorul pentru tava dorită se aprinde pe Diagrama aparatului (sinoptică).

Secvenţa de comutare: Tava 1 şi Tava 2 (Selectare automată a

hârtiei), Tava 1, Tava 2, Tava manuală

Tava 1 şi Tava 2 (Selectare automată a hârtiei)

Aparatul selectează automat hârtia care este alimentată fie în Tava 1, fie în Tava2.

Notă • Această opţiune este disponibilă doar când se utilizează Alimentatorul de documente

la aparatele echipate cu Tava opţională de hârtie 2.

Panoul de comandă

Butonul <Alimentare hârtie>

• În cazul în care Selectarea automată a hârtiei (număr meniu: 7) este activată în

sistemului, această opţiune va fi selectată automat atunci când documentul

setările este alimentat în Alimentatorul de documente. Pentru informaţii referitoare la setările de sistem, consultaţi "Setări de sistem" (P.125).

Tava 1

Utilizează hârtia care este alimentată în Tava 1.

Tava 2

Utilizează hârtia care este alimentată în Tava 2.

Notă • Această opţiune este disponibilă doar dacă Tava de hârtie 2 (opţională) este instalată

pe aparat.

Tava manuală

Utilizează hârtia alimentată în Tava manuală.

Intrarea în Modul setare hârtie

Ţineţi apăsat acest buton timp de patru secunde pentru a intra în Modul setare hârtie. După ce alimentaţi hârtie în oricare dintre tăvi, trebuie să intraţi în Modul setare hârtie pentru a specifica formatul şi orientarea hârtiei.

După ce aparatul intră în Modul setare hârtie, apăsaţi butonul <Comutare afişaj> pentru a defila printre formatele de hârtie.

Ghidul de utilizare Xerox WorkCentre 5016/5020 24

Secvenţa de comutare este prezentată mai jos. Aceasta indică ce apare pe afişaj,

între paranteze este prezentat formatul concret al hârtiei.

iar Secvenţa de comutare:

inci: 11L (8,5 × 11” LEF), 11 (8,5 × 11” SEF), 134 (8,5 × 13,4” SEF), A3 (A3 SEF), A4L (A4 LEF), A4 (A4 SEF), b4 (B4 SEF), b5L (B5 LEF), b5 (B5 SEF), 55 (5,5 × 8.5” SEF), A5 (A5 SEF), 17 (11x 17” SEF), 14 (8,5 × 14” SEF), 13 (8,5 × 13” SEF)

mm: A4L (A4 LEF), A4 (A4 SEF), b4 (B4 SEF), b5L (B5 LEF), b5 (B5 SEF), C8 (8K SEF), 16L (16K LEF), 16S (16K SEF), A5 (A5 SEF), 17 (11 × 17” SEF), 14 (8,5 × 14” SEF), 13 (8,5 × 13” SEF), 11L (8,5 × 11” LEF), 11 (8,5 × 11” SEF), 55 (5,5 × 8,5” SEF), A3 (A3 SEF)

Notă • Puteţi comuta unitatea de măsură de la milimetri la inci şi invers când aparatul este

în Modul setare sistem (număr meniu: 15). Pentru mai multe informaţii, consultaţi "Setări de sistem" (P.125).

Pentru mai multe informaţii referitoare la modul de specificare a formatului şi a orientării hârtiei alimentate în tavă, consultaţi "Specificarea formatului şi a orientării hârtiei alimentate în tăvi" (P.51).

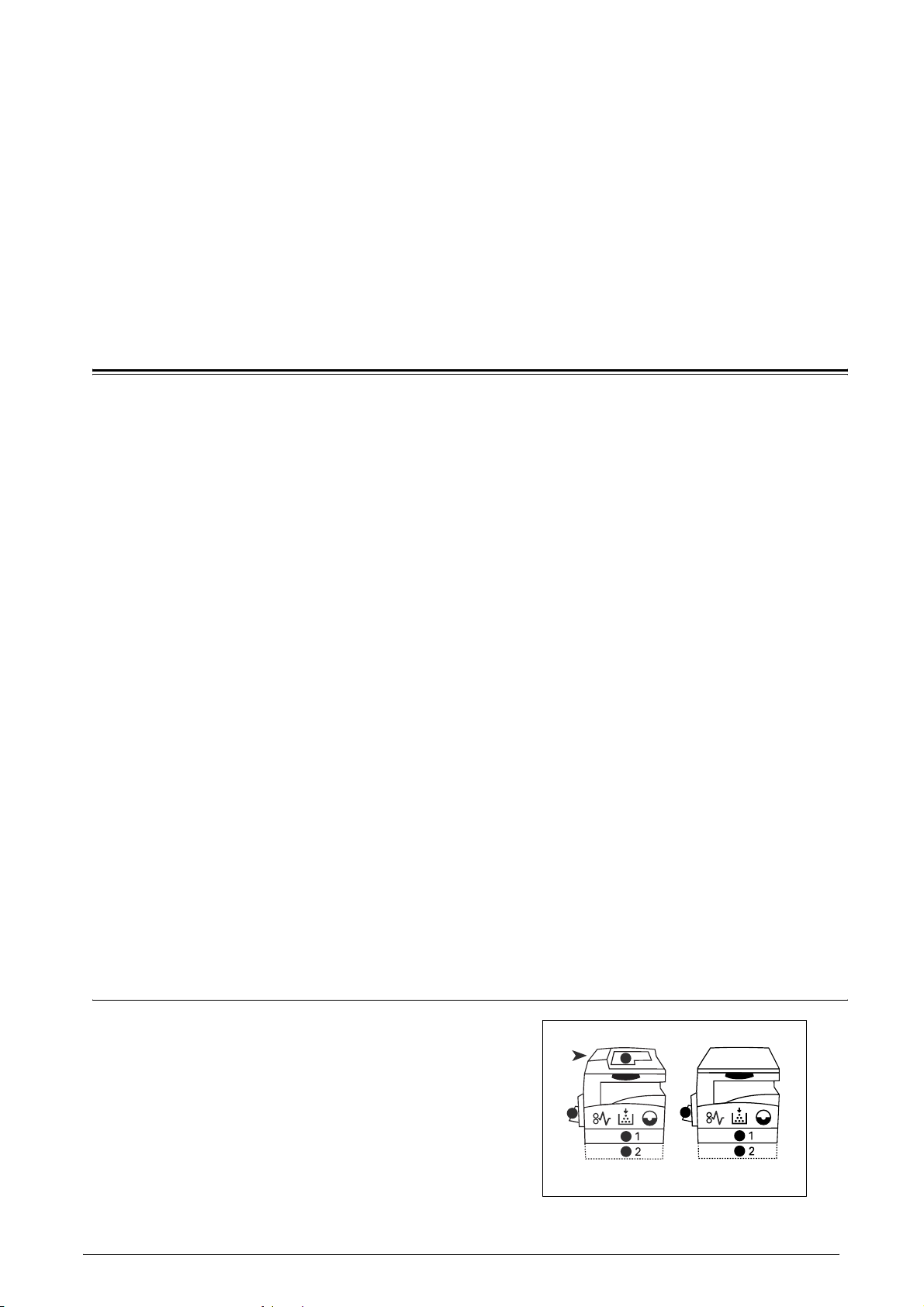

Diagrama aparatului (sinoptică)

Panoul de comandă

Diagrama aparatului (sinoptică) este formată din indicatoare.

Indicatoarele luminează continuu sau intermitent, semnalând starea aparatului.

Pentru mai multe informaţii referitoare la Diagrama aparatului (sinoptică), consultaţi "Diagrama aparatului (sinoptică)" (P.92).

Funcţiile de copiere

Butonul <Raport variabil>

Apăsaţi butoanele < > şi < > pentru a specifica raportul de panoramare în intervalul 50

Raportul de panoramare selectat curent apare pe afişaj.

Notă • Apăsarea acestor butoane comută

– 200%, în trepte de 1%.

automat afişajul pentru a indica raportul de panoramare.

Cu Alimentatorul

de documente

<> şi < > Butoanele

Fără Alimentatorul

de documente

Ghidul de utilizare Xerox WorkCentre 5016/5020 25

Butonul <>Micşorare/Mărire

Apăsaţi acest buton pentru a selecta raportul de panoramare.

Raportul de panoramare selectat curent apare pe afişaj.

Notă • Apăsarea acestui buton comută

automat afişajul pentru a indica raportul de panoramare.

• Puteţi comuta unitatea de măsură

de la milimetri la inci şi invers când aparatul este în Modul setare sistem (număr meniu: 15). Următoarele opţiuni se modifică în funcţie de unitatea de măsură selectată. Pentru mai multe informaţii referitoare la setările de sistem, consultaţi "Setări de sistem" (P.125).

Când unitatea de măsură este inci

200%

Măreşte un document cu 200%.

Panoul de comandă

Butonul <Micşorare/Mărire>

5,5 × 8,5" 11 × 17"

129%

Măreşte un document cu 129,4%. 5,5 × 8,5" 8,5 × 11", 8,5 × 11" 11 × 17"

78%

Micşorează un document cu 78,5%. 8,5 × 14" 8,5 × 11"

50%

Micşorează un document cu 50%. 11 × 17" 5,5 × 8,5"

Presetare

Măreşte sau micşorează un document cu un raport de panoramare presetat anterior.

Notă • Puteţi specifica raportul de panoramare presetat în momentul în care aparatul este

în Modul setare sistem (număr meniu: 8). Pentru mai multe informaţii, consultaţi "Setări de sistem" (P.125).

• Raportul de panoramare presetat implicit este 64%.

100%

Realizează copii ale unui document original cu acelaşi format.

Auto%

Aparatul selectează automat raportul de panoramare în funcţie

dimensiunea documentului original şi de formatul hârtiei din

selectată.

tava

Notă • Această opţiune poate fi selectată doar când se utilizează Alimentatorul de documente.

Ghidul de utilizare Xerox WorkCentre 5016/5020 26

Când unitatea de măsură este milimetri

200%

Măreşte un document cu 200%. A5 A3

141%

Măreşte un document cu 141,4%. A5 A4, A4 A3, B5 B4

70%

Micşorează un document cu 70,7%. A3 A4, A4 A5, B4 B5

50%

Micşorează un document cu 50%. A3 A5

Panoul de comandă

Presetare

Măreşte sau micşorează un document cu un raport de panoramare presetat anterior.

Notă • Puteţi specifica raportul de panoramare presetat în momentul în care aparatul este

în Modul setare sistem (număr meniu: 8). Pentru mai multe informaţii, consultaţi "Setări de sistem" (P.125).

• Raportul de panoramare presetat implicit este 82%.

100%

Realizează copii ale unui document original cu acelaşi format.

Auto%

Aparatul selectează automat raportul de panoramare în funcţie de

dimensiunea documentului original şi de formatul hârtiei din

selectată.

tava

Notă • Această opţiune poate fi selectată doar când se utilizează Alimentatorul de documente.

Ghidul de utilizare Xerox WorkCentre 5016/5020 27

Butonul <Mai deschis/Mai închis>

Apăsaţi butonul < > sau < > pentru a selecta densitatea copiilor.

Foarte deschis

Densitatea copiilor descreşte până la nivelul cel mai deschis.

Deschis

Densitatea descreşte pe copii.

Normal

Densitatea copiilor rămâne la acelaşi nivel ca cea a documentelor originale.

Panoul de comandă

<Mai deschis/Mai închis> Butonul

Închis

Densitatea creşte pe copii.

Foarte închis

Densitatea copiilor creşte până la nivelul cel mai închis.

Butonul <> Format original

Când selectaţi funcţia N pe pagină, apăsaţi acest buton pentru a selecta formatul documentului original.

Pentru mai multe informaţii referitoare la funcţia N pe pagină, consultaţi "Copii 4 pe pagină/2 pe pagină (Copierea paginilor multiple pe o singură coală)" (P.59).

Important • Acest buton poate fi selectat

doar documentului cu funcţia N pe pagină. când se utilizează Alimentatorul de documente deoarece formatul documentului original este detectat în mod automat.

• Puteţi comuta unitatea de măsură de la milimetri la inci şi invers când aparatul este în

Modul setare sistem (număr meniu: 15). Următoarele trei opţiuni se modifică în funcţie de unitatea de măsură selectată.

când se utilizează Ecranul

Butonul nu poate fi selectat

<Format original> Butonul

Când unitatea de măsură este inci

11 × 17” SEF, 8,5 × 13” SEF, 8,5 × 14” SEF

Selectaţi această opţiune dacă formatul şi orientarea unui document original sunt 11 × 17” SEF, 8,5 × 13” SEF, 8,5 × 14” SEF, când utilizaţi funcţia N

pagină.

8,5 × 11” SEF

Selectaţi această opţiune dacă formatul şi orientarea unui document original sunt 8,5 × 11” SEF.

Ghidul de utilizare Xerox WorkCentre 5016/5020 28

8,5 × 11” LEF

Selectaţi această opţiune dacă formatul şi orientarea unui document original sunt 8,5 × 11” LEF.

Când unitatea de măsură este milimetri

A3 SEF, B4 SEF

Selectaţi această opţiune dacă formatul şi orientarea unui document original sunt A3 SEF, B4 SEF.

A4 SEF, B5 SEF

Selectaţi această opţiune dacă formatul şi orientarea unui document original sunt A4 SEF sau B5 SEF.

A4 LEF, B5 LEF

Selectaţi această opţiune dacă formatul şi orientarea unui document original sunt A4 LEF sau B5 LEF.

Panoul de comandă

Butonul <>N pe pagină/Copiere card ID

Apăsaţi acest buton pentru a selecta funcţia N pe pagină sau Copiere card ID.

Notă • Când este selectată funcţia N pe

pagină, raportul de panoramare este fixat şi nu poate fi modificat manual.

Copiere card ID

Copiază un document în formă de carte de identitate pe o singură faţă a unei coli de hârtie.

Pentru mai multe informaţii referitoare la funcţia Copiere card ID, consultaţi "Copii după cardul ID (Copierea unor documente în formă de carte de identitate pe o coală de hârtie)" (P.65).

4 pe pagină

Copiază patru pagini ale documentelor originale pe o singură faţă a unei coli de hârtie.

Pentru mai multe informaţii referitoare la funcţia N pe pagină, consultaţi "Copii 4 pe pagină/2 pe pagină (Copierea paginilor multiple pe o singură coală)" (P.59).

<N pe pagină/Copiere card ID> Butonul

2 pe pagină

Copiază două pagini ale documentelor originale pe o singură faţă a unei coli de hârtie.

Pentru mai multe informaţii referitoare la funcţia N pe pagină, consultaţi "Copii 4 pe pagină/2 pe pagină (Copierea paginilor multiple pe o singură coală)" (P.59).

Dezactivat

Dezactivează funcţiile N pe pagină şi Copiere card ID.

Ghidul de utilizare Xerox WorkCentre 5016/5020 29

Butonul <>Tip original

Apăsaţi acest buton pentru a selecta tipul documentului original.

Panoul de comandă

<Tip original> Butonul

Foto

Indicat pentru copierea documentelor care conţin doar imagini

fotografii.

Text şi foto

Indicat pentru copierea documentelor care conţin atât text, cât şi imagini de fotografii.

Butonul <2 Feţe>

Apăsaţi acest buton pentru a selecta dacă doriţi să copiaţi pe o singură faţă

pe ambele feţe ale colii.

Notă • Funcţia 2 Feţe este disponibilă

Text

Indicat pentru copierea documentelor care conţin doar text.

doar dacă Modulul Duplex este instalat pe aparat.

<2 Feţe> Butonul

2 Feţe

Realizează copii pe 2 feţe (se efectuează copii pe ambele feţe ale colii).

1 Faţă

Realizează copii pe 1 faţă (se efectuează copii pe o singură faţă a colii).

Ghidul de utilizare Xerox WorkCentre 5016/5020 30

+ 105 hidden pages
