Versie 2.0

Maart 2007

DocuColor 5000

Gebruikers

handleiding

Samengesteld door: Xerox Corporation Global Knowledge and Language Services 800 Phillips Road, Bldg. 0845-17S Webster, New York 14580 VS

Vertaald door: Xerox GKLS European Operations Bessemer Road Welwyn Garden City Hertfordshire AL7 1BU VK

De auteursrechtelijke bescherming waarop aanspraak wordt gemaakt, betreft alle vormen en zaken van auteursrechtelijk beschermd materiaal en informatie die thans of in de toekomst van rechtswege is toegestaan. Dit omvat, zonder enige beperking, materiaal dat wordt gegenereerd door de software en dat in het scherm wordt weergegeven, zoals stijlen, sjablonen, pictogrammen, uiterlijk en inhoud van schermen, enz.

en alle productnamen en -nummers van Xerox die in deze publicatie worden genoemd, zijn handelsmerken van XEROX

Xerox CORPORATION. Andere bedrijfsmerken of productnamen kunnen handelsmerken of gedeponeerde handelsmerken zijn van hun respectieve bedrijven en deze worden hierbij ook erkend.

Dit product bevat software die is ontwikkeld door de Apache Software Foundation (http://www.apache.org/

Inhoudsopgave

Conventies vii

Symbolen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . vii

Veiligheidsbepalingen ix

Elektrische veiligheid . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .ix

Apparaat loskoppelen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . x

Veiligheid van de laser . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .xi

Noord-Amerika . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .xi

Europa (EU) en andere markten. . . . . . . . . . . . . . . . . . . . . . xii

Veiligheidsnormen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . xii

Noord-Amerika . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . xii

Europa (EU) en andere markten. . . . . . . . . . . . . . . . . . . . . . xii

Veiligheid bij onderhoud . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .xiii

Veiligheid tijdens de bediening . . . . . . . . . . . . . . . . . . . . . . . . . .xiii

Veiligheid van ozon . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .xiv

Bepalingen xv

Radiofrequentie . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . xv

FCC in de VS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . xv

In Canada (ICES-003) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . xv

Verordeningen voor RFID . . . . . . . . . . . . . . . . . . . . . . . . . . .xvi

Goedkeuring van de veiligheid van extra

lage-spanningscircuits . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .xvi

Certificeringen in Europa . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .xvi

Het is verboden in de VS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . xviii

Het is verboden in Canada . . . . . . . . . . . . . . . . . . . . . . . . . . . . . xx

Milieukennisgevingen voor Canada . . . . . . . . . . . . . . . . . . . . . .xxi

Product recyclen en afvalverwerking . . . . . . . . . . . . . . . . . . . . xxii

Noord-Amerika . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . xxii

Europese Unie . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . xxiii

Andere landen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . xxiii

DocuColor 5000 Handleiding voor de gebruiker

Inhoudsopgave

1. Overzicht 1-1

Onderdelen van de digitale pers. . . . . . . . . . . . . . . . . . . . . . . . 1-2

Externe onderdelen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-2

Andere externe onderdelen . . . . . . . . . . . . . . . . . . . . . . . . 1-4

Tonerafvalcontainer. . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-4

Aardlekschakelaars. . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-5

Interne onderdelen identificeren . . . . . . . . . . . . . . . . . . . . . 1-6

Label serienummer . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-6

Tonercassettes . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-7

Transportmodule . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-7

Papiertransportlade. . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-8

Afleveringsmodule . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-9

Papierbaan in de digitale pers . . . . . . . . . . . . . . . . . . . . . 1-10

Gebruikersinterface . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-11

Vak applicatiemenu's . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-13

Menu Systeem . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-13

Apparaatgegevens . . . . . . . . . . . . . . . . . . . . . . . . 1-14

Menu Help. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-15

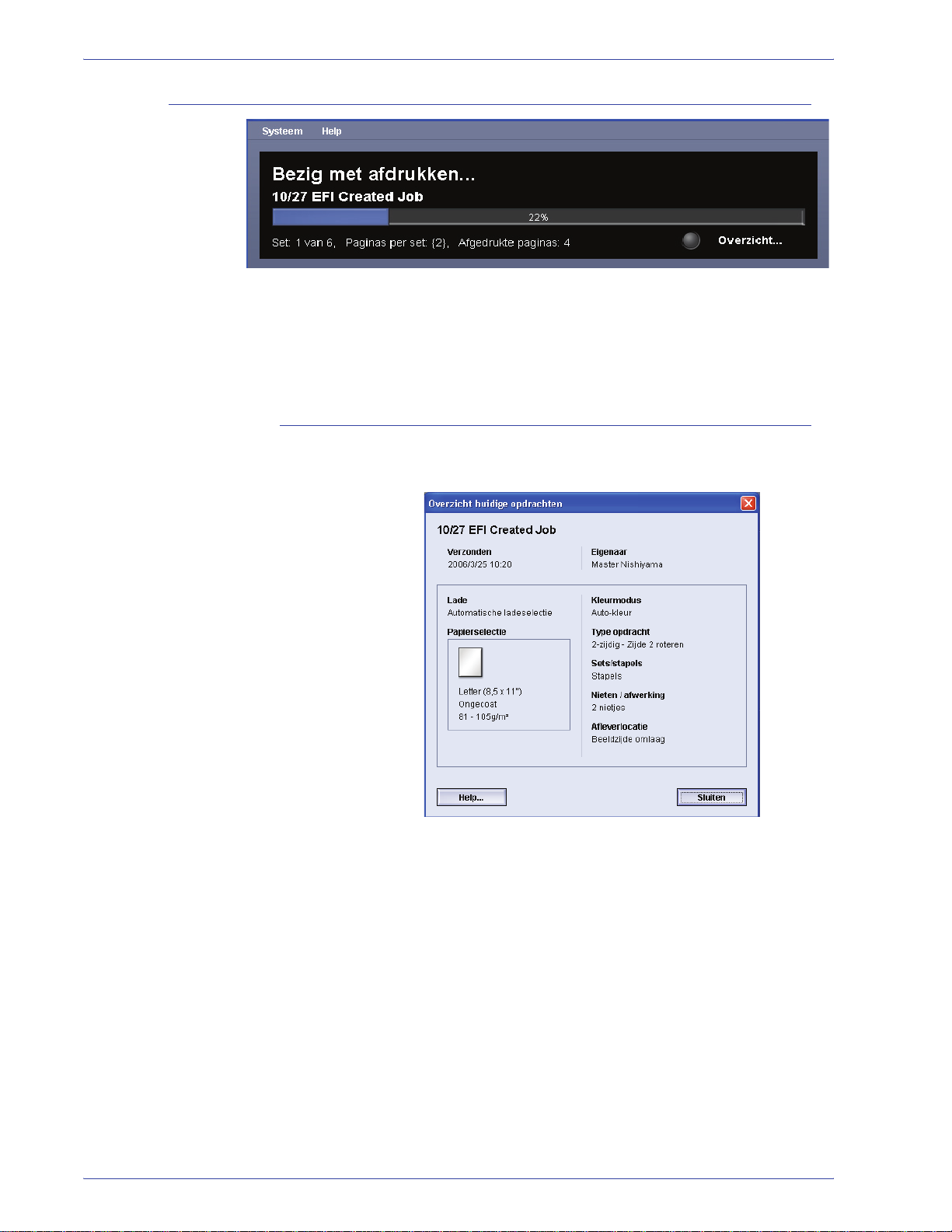

Vak Opdracht-/systeemstatus . . . . . . . . . . . . . . . . . . . . . . 1-16

Overzicht opdrachten . . . . . . . . . . . . . . . . . . . . . . . . . 1-16

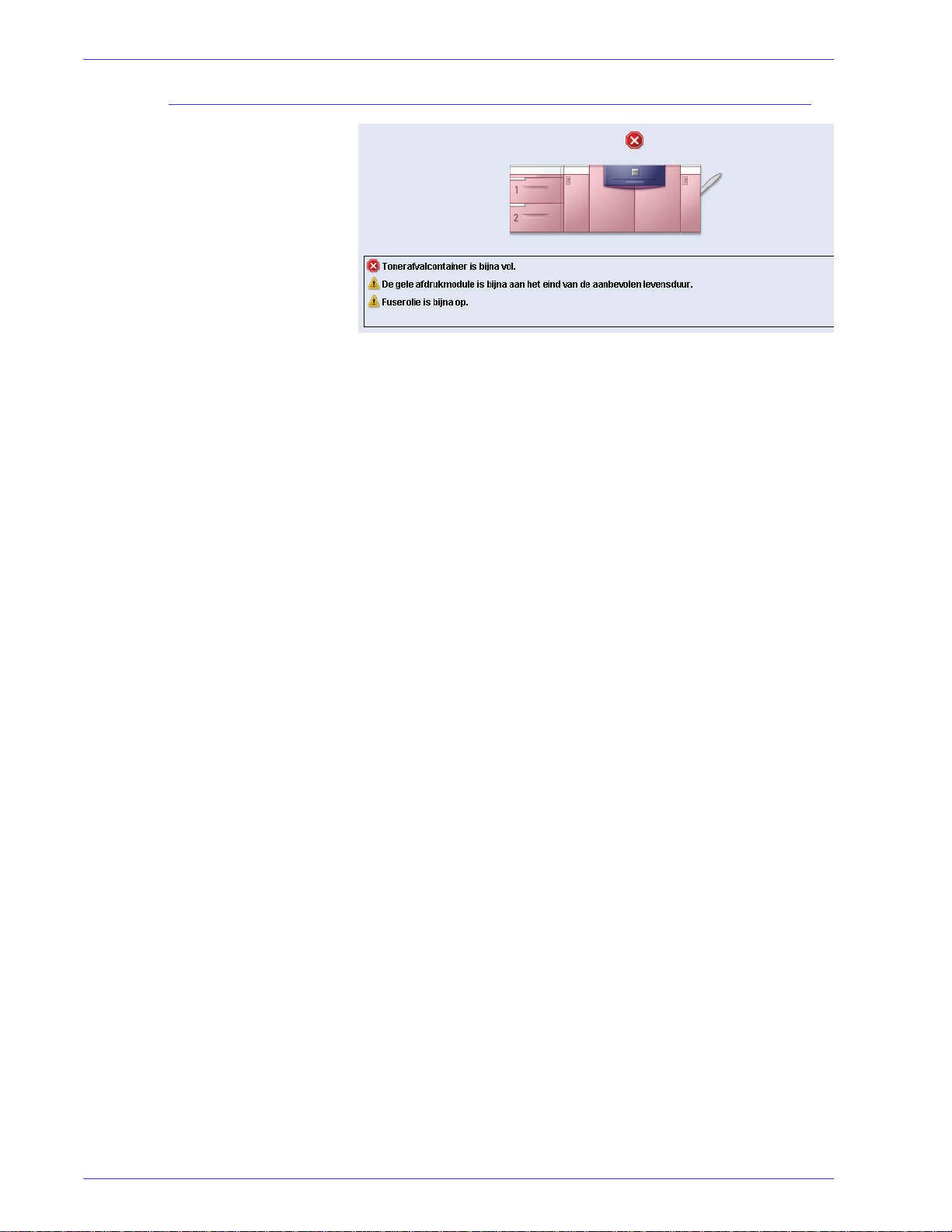

Apparaatpictogram en berichtengebied . . . . . . . . . . . . . . 1-17

Vak Ladestatus . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-19

Belangrijkste bedieningstoetsen . . . . . . . . . . . . . . . . . . . . 1-19

Aanmeldings- en huidige gebruikersniveau . . . . . . . . 1-19

Huidige gebruikersniveau . . . . . . . . . . . . . . . . . . . 1-20

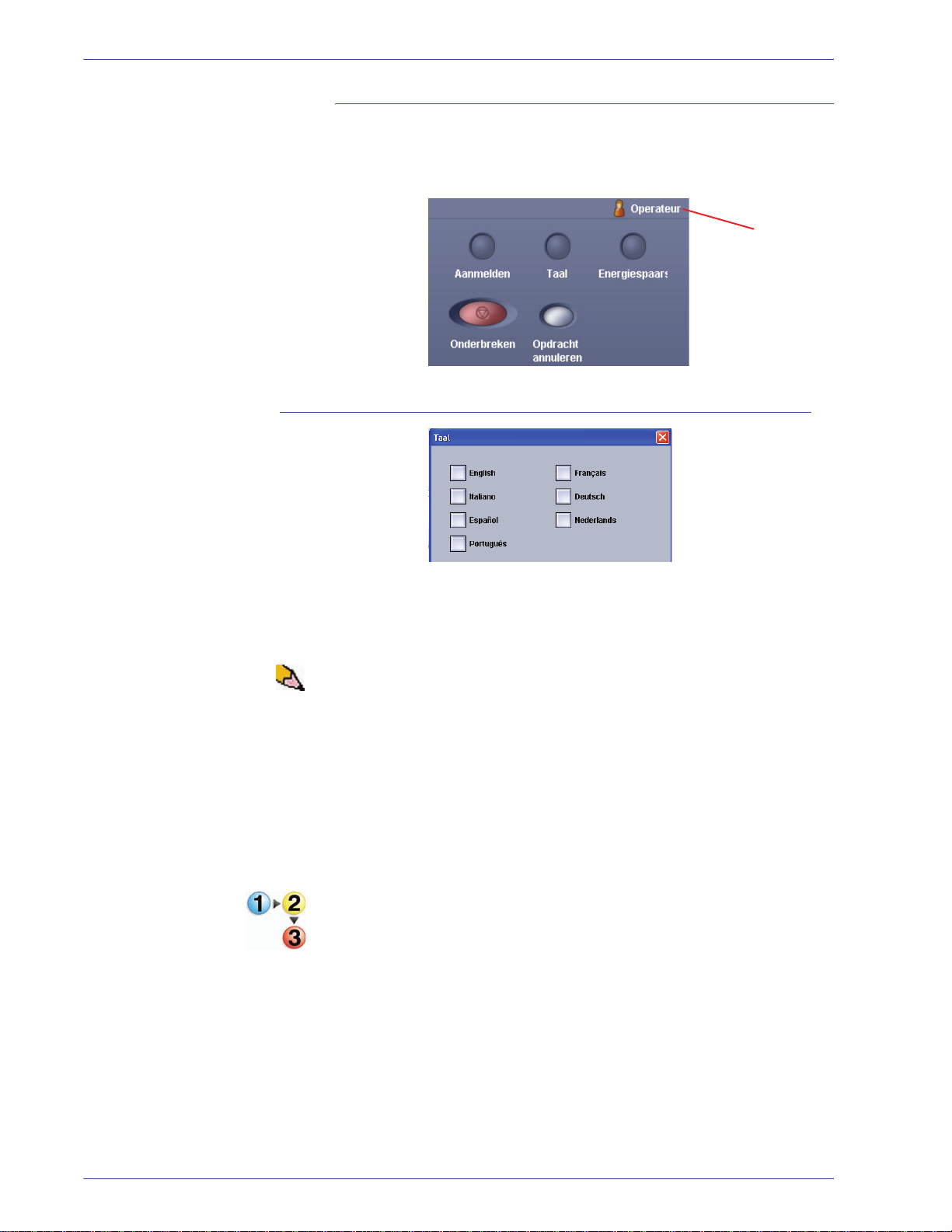

Taal . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-20

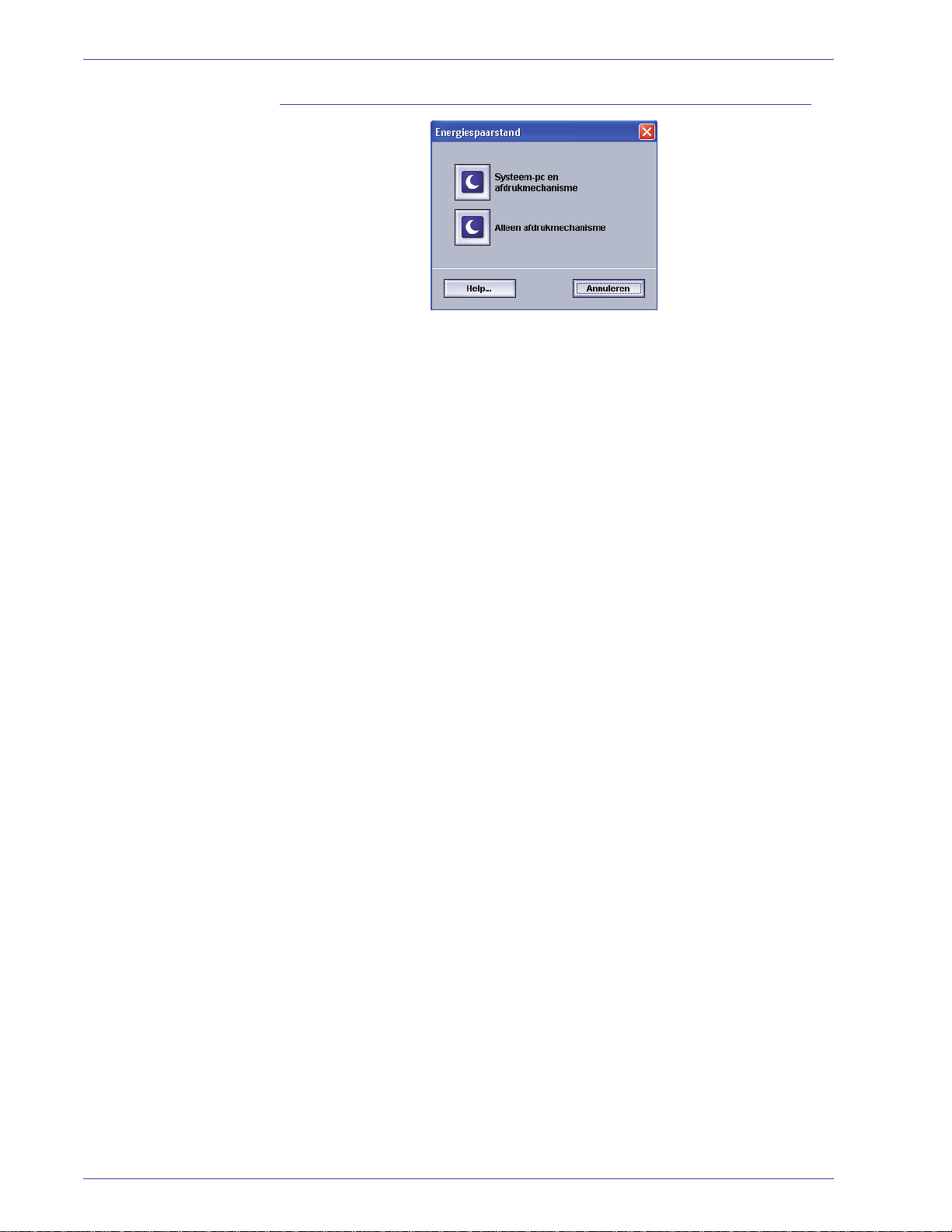

Energiespaarstand . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-21

Onderbreken. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-22

Vak Tonerstatus . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-23

Toetsen Operateur/beheerder. . . . . . . . . . . . . . . . . . . . . . 1-24

Facturering en tellers . . . . . . . . . . . . . . . . . . . . . . . . . 1-25

Verbruiksartikelen . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-27

Toetsen Beheerder . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-28

De digitale pers verplaatsen . . . . . . . . . . . . . . . . . . . . . . . . . . 1-29

Updates van klantendocumentatie . . . . . . . . . . . . . . . . . . . . . 1-29

2. Lade-eigenschappen 2-1

Overzicht. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-1

Venster Lade-eigenschappen . . . . . . . . . . . . . . . . . . . . . . . 2-2

DocuColor 5000 Handleiding voor de gebruiker

Inhoudsopgave

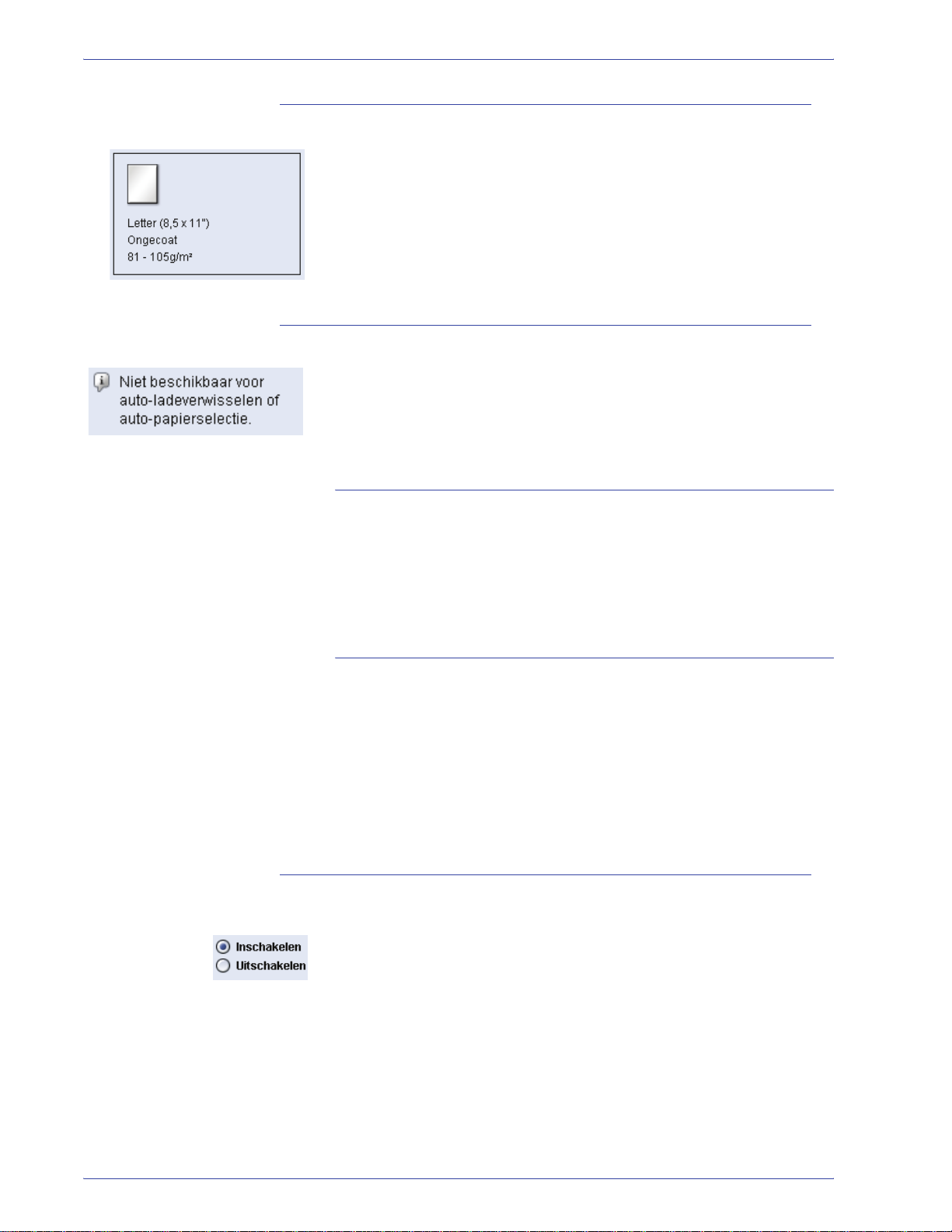

Huidige lade-informatie . . . . . . . . . . . . . . . . . . . . . . . . . 2-3

Niet beschikbaar voor... . . . . . . . . . . . . . . . . . . . . . . . . 2-3

Auto-laden verwisselen. . . . . . . . . . . . . . . . . . . . . . 2-3

Auto-papierselectie . . . . . . . . . . . . . . . . . . . . . . . . . 2-3

In-/uitschakelen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-3

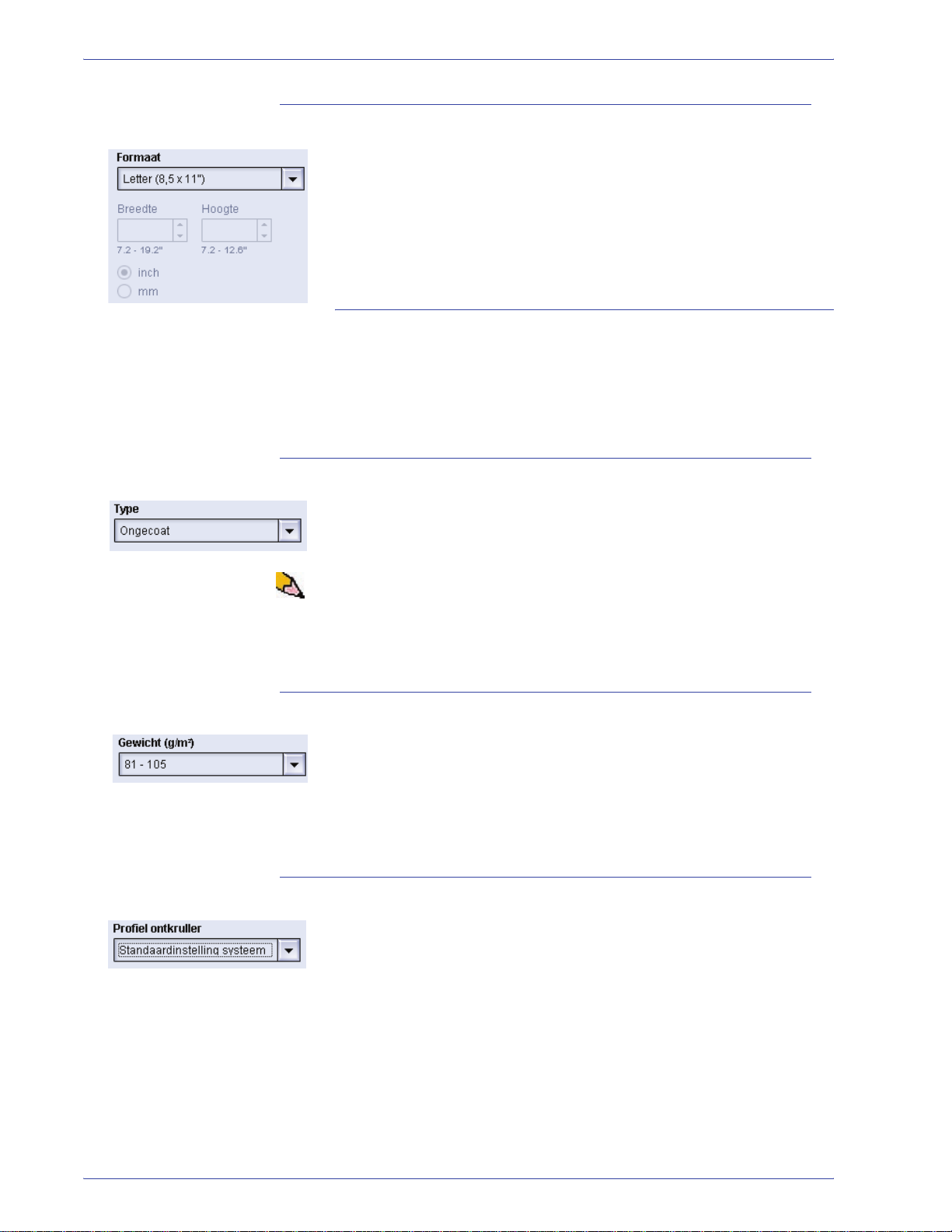

Formaat. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-4

Aangepast papierformaat . . . . . . . . . . . . . . . . . . . . 2-4

Type . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-4

Gewicht . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-4

Profiel ontkruller . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-4

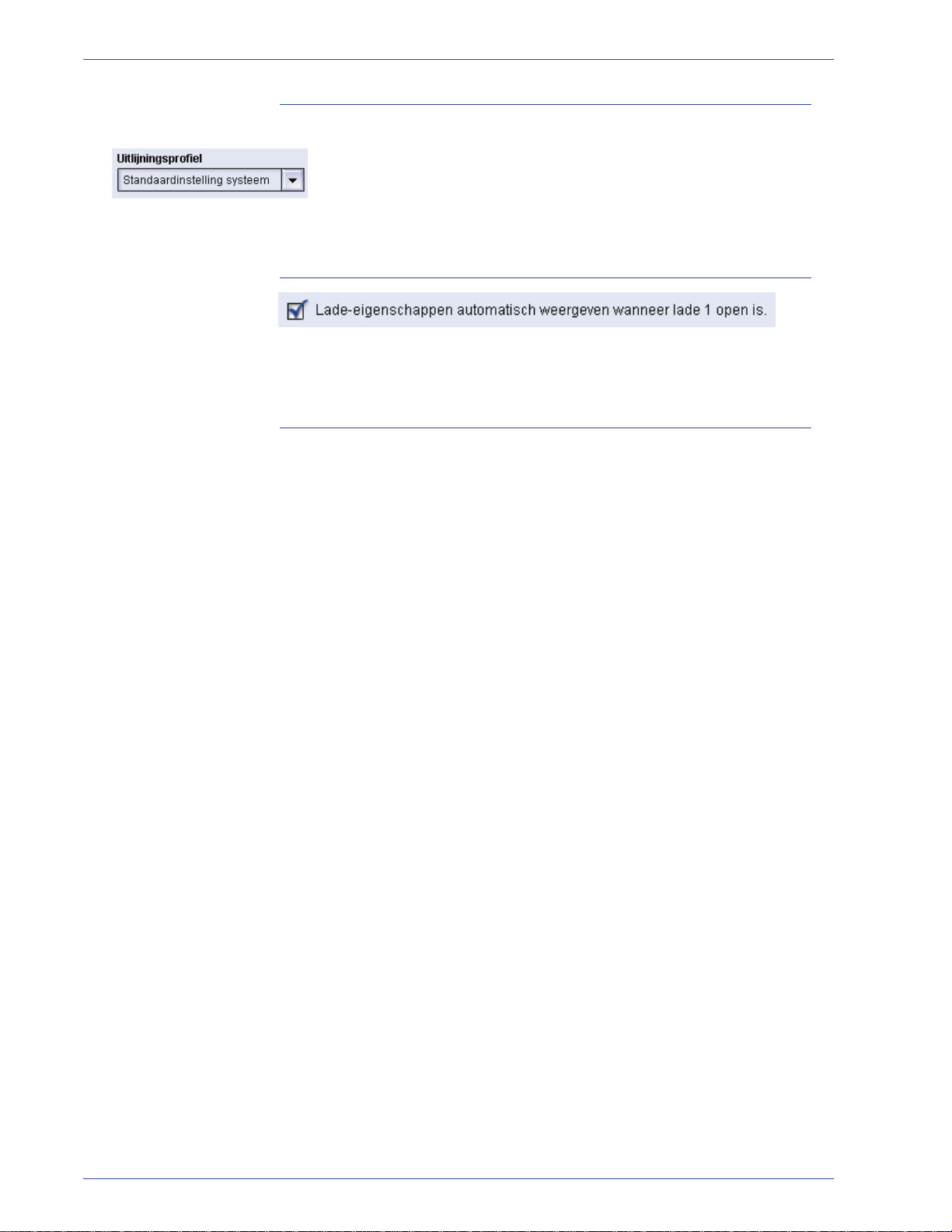

Uitlijningsprofiel. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-5

Weergeven.... . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-5

Toets Help . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-5

Elementaire papiergegevens . . . . . . . . . . . . . . . . . . . . . . . . . . 2-6

3. Papierinformatie 3-1

Lijst Aanbevolen materialen (LAM). . . . . . . . . . . . . . . . . . . . . . 3-1

Omgaan met papier . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-1

Richtlijnen voor papier . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-3

Krul . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-4

Papierspecificaties . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-5

Richtlijnen transparanten . . . . . . . . . . . . . . . . . . . . . . . . . . 3-6

Tabbladinvoegingen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-6

Geperforeerd papier . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-7

Opdrachten voor 1-zijdig afdrukken . . . . . . . . . . . . . . . 3-7

Opdrachten voor 2-zijdig afdrukken . . . . . . . . . . . . . . . 3-7

Briefhoofdpapier . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-8

Papier van aangepast (niet-standaard) papierformaat . . . . 3-8

Papiergewicht - omrekentabellen . . . . . . . . . . . . . . . . . . . . . . . 3-9

Conversie van gewichten . . . . . . . . . . . . . . . . . . . . . . . . . . 3-9

Bereik voor conversie van gewichten . . . . . . . . . . . . . . . . 3-10

Papier plaatsen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-11

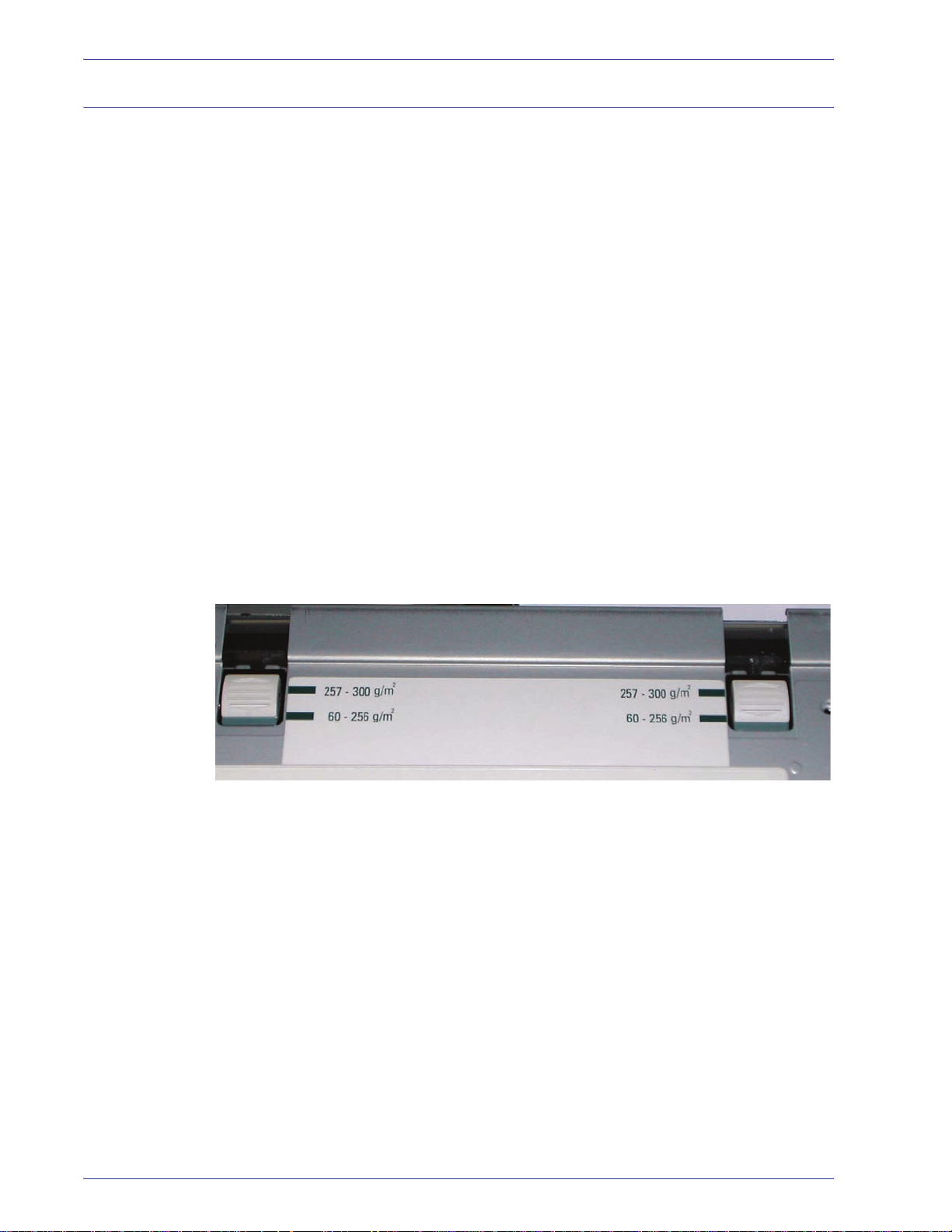

Luchtregeling in papierladen. . . . . . . . . . . . . . . . . . . . . . . . . . 3-12

Verkeerd papier in lade . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-13

4. Accessoires 4-1

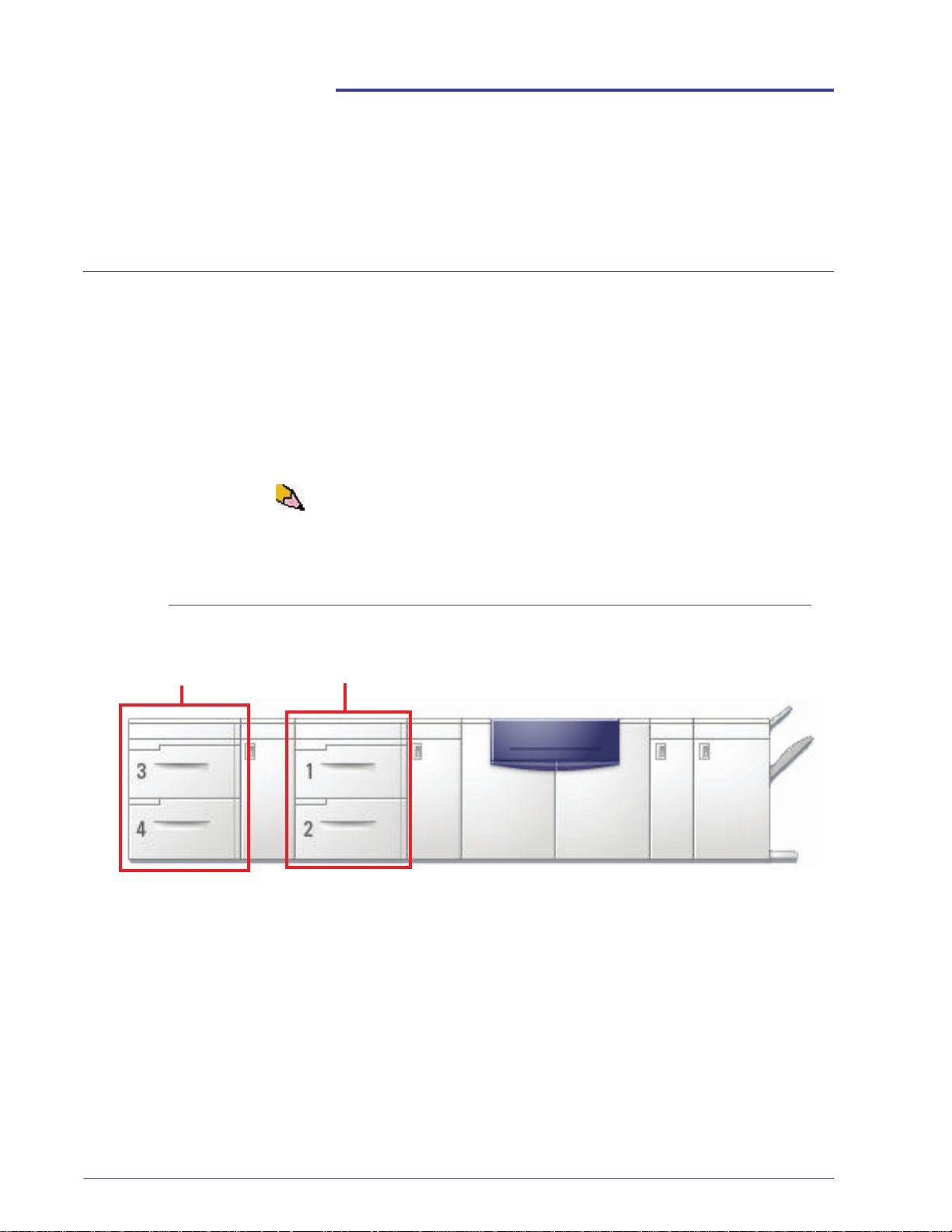

Lade 3 en 4 (tweede invoermodule) . . . . . . . . . . . . . . . . . . . . . 4-1

Onderdelen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-1

Papierbaan . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-2

Richtlijnen voor papier . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-3

Papierspecificaties . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-4

DocuColor 5000 Handleiding voor de gebruiker

iii

Inhoudsopgave

Papier plaatsen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-5

Luchtregeling in papierladen. . . . . . . . . . . . . . . . . . . . . . . . 4-5

Papierstoringen oplossen . . . . . . . . . . . . . . . . . . . . . . . . . . 4-6

Fysieke kenmerken. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-6

Formaat. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-6

Gewicht . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-6

Vereisten m.b.t. ruimte . . . . . . . . . . . . . . . . . . . . . . . . . 4-6

Uitlegtafel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-7

Onderdelen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-9

Bedieningspaneel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-9

Koelventilator . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-10

Papierbaan . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-12

Bovenste opvangbak . . . . . . . . . . . . . . . . . . . . . . . . . 4-12

Afdrukkenopvangbak . . . . . . . . . . . . . . . . . . . . . . . . . 4-12

Overbruggingstransport . . . . . . . . . . . . . . . . . . . . . . . 4-12

Richtlijnen voor papier . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-13

Aanbevolen baseline/centerline . . . . . . . . . . . . . . . . . 4-13

Papierspecificaties . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-14

Afdrukkenopvangbak leegmaken . . . . . . . . . . . . . . . . . . . 4-15

Toepassingen selecteren . . . . . . . . . . . . . . . . . . . . . . . . . 4-16

Automatisch wisselen tussen opvangbakken

inschakelen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-16

DFA-afwerkeenheid gebruiken . . . . . . . . . . . . . . . . . . . . . 4-17

Papierstoring verhelpen . . . . . . . . . . . . . . . . . . . . . . . . . . 4-17

Papierstoring in het overbruggingstransport verhelpen4-18

Papierstoringen in de bovenste opvangbak en

afdrukkenopvangbak verhelpen . . . . . . . . . . . . . . . . . 4-19

Onderhoud . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-19

Problemen oplossen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-20

Stroomuitval . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-21

Algemene staffel-/nieteenheid (CSS) . . . . . . . . . . . . . . . . . . . 4-22

Onderdelen van de CSS. . . . . . . . . . . . . . . . . . . . . . . . . . 4-22

Bedieningspaneel . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-23

Elektrische en omgevingsvereisten . . . . . . . . . . . . . . . . . 4-24

Papierspecificaties . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-24

Papierbaan . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-26

Staffel-/nieteenheid gebruiken . . . . . . . . . . . . . . . . . . . . . 4-27

Hints en tips . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-27

Hints voor nieten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-27

Papierspecificaties voor nieten . . . . . . . . . . . . . . . . . . 4-28

Nietposities . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-29

Nietcapaciteit voor verschillende papiersoorten

en -gewichten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-31

DocuColor 5000 Handleiding voor de gebruiker

Inhoudsopgave

Opvangbak staffel-/nieteenheid leegmaken . . . . . . . . . . . 4-31

Storingen oplossen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-32

Nietcassettes bestellen en plaatsen . . . . . . . . . . . . . . . . 4-33

Onderhoud staffel-/nieteenheid. . . . . . . . . . . . . . . . . . . . . 4-34

Staffel-/nieteenheid leegmaken. . . . . . . . . . . . . . . . . . 4-34

Problemen oplossen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-34

Stroomuitval . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-37

5. Problemen oplossen 5-1

Algemene problemen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-1

Papierstoringen oplossen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-5

Papierstoringen in laden. . . . . . . . . . . . . . . . . . . . . . . . . . . 5-6

Papierstoring bovenste transportzone . . . . . . . . . . . . . . . . 5-7

Papierstoringen in de transportmodule. . . . . . . . . . . . . . . . 5-8

Papierstoringen in afleveringsmodule. . . . . . . . . . . . . . . . . 5-9

Papierstoringen in papierbaan achter rechter-/linkerdeur. 5-10

Papierstoring oplossen bij 2-zijdig afdrukken . . . . . . . 5-12

Storingscodes . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-14

6. Technische gegevens 6-1

Specificaties digitale pers . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-1

Elektriciteit . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-1

Specificaties . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-1

Stroomverbruik . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-1

Opwarmtijd . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-1

Tijd aflevering eerste afdruk . . . . . . . . . . . . . . . . . . . . . 6-1

Betrouwbaarheid. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-1

Omgevingsvereisten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-2

Omgevingstemperatuur en vochtigheid . . . . . . . . . . . . 6-2

Hoogte . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-2

Verlichting . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-2

Geluidsniveaus . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-3

Ozonemissie . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-3

Stof . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-3

Functies . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-4

Capaciteit lade . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-4

Doorvoer/Verwerkingscapaciteit . . . . . . . . . . . . . . . . . . 6-4

Capaciteit opvangbak . . . . . . . . . . . . . . . . . . . . . . . . . . 6-4

Afdruksnelheden. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-5

Fysieke kenmerken. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-6

DocuColor 5000 Handleiding voor de gebruiker

Inhoudsopgave

Afmetingen digitale pers . . . . . . . . . . . . . . . . . . . . . . . . 6-6

Gewicht digitale pers. . . . . . . . . . . . . . . . . . . . . . . . . . . 6-6

Ruimtevereisten voor apparaat . . . . . . . . . . . . . . . . . . . 6-6

Omrekentabel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-7

7. Onderhoud 7-1

Reinigingsprocedures. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-1

De digitale pers reinigen . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-1

Het scherm van de gebruikersinterface reinigen . . . . . . . . 7-2

De tweede transport- en fusergebieden reinigen . . . . . . . . 7-2

De papierbaan reinigen. . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-6

Verbruiksartikelen vervangen . . . . . . . . . . . . . . . . . . . . . . . . . 7-11

Tonercassette vervangen . . . . . . . . . . . . . . . . . . . . . . . . . 7-12

Tonerafvalcontainer vervangen. . . . . . . . . . . . . . . . . . . . . 7-14

Fuserolie toevoegen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-16

Reinigingswebmodule vervangen. . . . . . . . . . . . . . . . . . . 7-18

Xerox Welcome Centre bellen . . . . . . . . . . . . . . . . . . . . . . . . 7-24

Verbruiksartikelen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-25

DocuColor 5000 Handleiding voor de gebruiker

Symbolen

Conventies

In deze handleiding wordt gebruik gemaakt van symbolen die u helpen bij het vinden van informatie en waarmee u informatie van elkaar kunt onderscheiden.

VOORZICHTIG: Met dit symbool wordt u attent gemaakt op een

actie die de hardware of software kan beschadigen of waardoor gegevens verloren kunnen gaan.

WAARSCHUWING: Deze waarschuwingen vestigen de aandacht

van de gebruiker van het apparaat op gebieden waar lichamelijk letsel kan worden opgelopen.

WAARSCHUWING: Met dit symbool wordt een deel van het

apparaat aangeduid dat HEET is en niet mag worden aangeraakt.

WAARSCHUWING: Met dit symbool wordt aangegeven dat er

een laser wordt gebruikt in het apparaat en wordt u verwezen naar de bijbehorende veiligheidsinformatie.

TIP: Dit symbool wijst u op belangrijke informatie die u dient te

onthouden.

DocuColor 5000 Handleiding voor de gebruiker

vii

Conventies

Het symbool 1 2 3... geeft het begin van een taak of werkproces aan waarmee u een procedure kunt voltooien. Het symbool wordt gevolgd door de eerste stap in een genummerde procedure, taak of werkproces.

OPMERKING: Dit symbool wijst u op nuttige informatie, die echt er niet essentieel is om een procedure of taak te voltooien.

viii

DocuColor 5000 Handleiding voor de gebruiker

Veiligheidsbepalingen

Het Xerox-product en de aanbevolen verbruiksartikelen zijn ontworpen en getest om te voldoen aan strenge veiligheidseisen. Deze omvatten onder meer de goedkeuring van veiligheidsinstanties en het voldoen aan de geldende milieunormen. Lees onderstaande instructies aandachtig door voordat u met het product gaat werken en raadpleeg deze, indien nodig, opnieuw zodat het product altijd op een veilige manier wordt gebruikt.

TIP: Bij het testen van de veiligheid en de prestaties van dit

product zijn uitsluitend materialen van Xerox gebruikt.

WAARSCHUWING: Ongeoorloofde wijzigingen, zoals de

toevoeging van nieuwe functies of aansluiting van externe apparaten, kan de productcertificatie beïnvloeden. Neem contact op met de bevoegde plaatselijke leverancier voor meer informatie.

Elektrische veiligheid

• Gebruik altijd het bij het apparaat geleverde netsnoer.

• Steek de stekker van het netsnoer rechtstreeks in een goed geaard stopcontact. Gebruik geen verlengsnoer. Neem contact op met een elektricien indien niet bekend is of het stopcontact goed is geaard.

• Gebruik nooit een geaarde verloopstekker om dit apparaat aan te sluiten op een stopcontact zonder randaarde.

WAARSCHUWING: U kunt een ernstige elektrische schok krijgen

als het stopcontact niet goed geaard is.

• Zet het apparaat niet op een plaats waar mensen over het netsnoer kunnen struikelen. Zet geen voorwerpen op het netsnoer.

• Elektrische of mechanische veiligheidsschakelaars mogen niet worden overbrugd of uitgeschakeld.

• Blokkeer geen ventilatieopeningen. Door deze openingen wordt oververhitting van het apparaat voorkomen.

DocuColor 5000 Handleiding voor de gebruiker

Veiligheidsbepalingen

WAARSCHUWING: Steek geen voorwerpen in sleuven of

openingen in het apparaat. Contact met een onderdeel dat onder stroom staat of een onderdeel kortsluiten kan leiden tot een elektrische schok of brand.

Indien een van de volgende omstandigheden zich voordoet, schakel dan het apparaat onmiddellijk uit en trek de stekker van het netsnoer uit het stopcontact. Neem contact op met het Xerox Welcome Centre om het probleem te verhelpen.

• Het apparaat verspreidt vreemde geuren of maakt vreemde geluiden.

• Het netsnoer is beschadigd of gerafeld.

• Een aardlekschakelaar, een zekering of andere veiligheidsvoorziening heeft de stroomtoevoer onderbroken.

• Er is vloeistof in de pers terechtgekomen.

• Het apparaat is blootgesteld aan water.

• Een onderdeel van het apparaat is beschadigd.

Apparaat loskoppelen

Via het netsnoer wordt de stroomtoevoer naar het apparaat onderbroken. Het netsnoer wordt aangesloten op de achterkant van het apparaat. Indien u de stroomtoevoer naar het apparaat volledig wilt afsluiten, dient u de stekker van het netsnoer uit het stopcontact te verwijderen.

WAARSCHUWING: Dit product moet op een beschermende

aardstroom worden aangesloten.

DocuColor 5000 Handleiding voor de gebruiker

Veiligheid van de laser

Noord-Amerika

Veiligheidsbepalingen

Dit apparaat voldoet aan veiligheidsnormen en is gecertificeerd als een laserproduct van klasse 1 door het Center for Devices and Radiological Health (CDRH) van de door de United States Food and Drug Administration (FDA) geïmplementeerde richtlijnen voor laserproducten. Dit product voldoet aan FDA 21 CFR 1940.10 en

1040.11 met uitzondering van afwijkingen met betrekking tot Laser

Notice nr. 50 van 26 juli 2001. Deze richtlijnen zijn van toepassing op laserproducten die in de Verenigde Staten worden verkocht. Het etiket op het apparaat geeft aan dat er is voldaan aan CDRHrichtlijnen en moet worden aangebracht op laserproducten die in de Verenigde Staten worden verkocht. Er komt bij dit product geen gevaarlijke laserstraling vrij.

VOORZICHTIG: Gebruik van bedieningselementen,

aanpassingen of procedures anders dan beschreven in deze handleiding, kan leiden tot gevaarlijke blootstelling aan laserlicht.

Aangezien de straling in dit product volledig afgeschermd is door de behuizing en deksels, komt er tijdens geen enkele gebruiksfase laserstraling uit het apparaat.

Dit product is voorzien van laserwaarschuwingslabels. Deze labels zijn bedoeld voor gebruik door de Xerox-technicus en zijn aangebracht op of in de buurt van panelen of beschermplaten die met speciaal gereedschap moeten worden verwijderd. Verwijder deze panelen nooit. Er bevinden zich achter deze panelen geen onderdelen die de operateur kan onderhouden.

DocuColor 5000 Handleiding voor de gebruiker

Veiligheidsbepalingen

Europa (EU) en andere markten

Dit product voldoet aan veiligheidsnorm 60825-1 (editie 1.2) van de IEC, gepubliceerd in augustus 2001.

Het apparaat voldoet aan normen voor de werking van laserproducten, zoals die zijn vastgesteld door nationale en internationale instanties voor een laserproduct uit de Klasse 1. Er komt geen gevaarlijke straling vrij uit het apparaat, aangezien de lichtstraal in alle bedieningsmodi en bij alle onderhoudstaken volledig afgeschermd is.

VOORZICHTIG: Gebruik van bedieningselementen,

aanpassingen of procedures anders dan beschreven in deze handleiding, kan leiden tot blootstelling aan gevaarlijke straling.

Veiligheidsnormen

Noord-Amerika

Europa (EU) en andere markten

Bel voor meer informatie over het product of over door Xerox geleverde materialen het volgende nummer:

+44 (0) 1707 353434

Dit Xerox-product is op veiligheid goedgekeurd door Underwriters Laboratories Incorporated conform Normen UL60950-1 (eerste editie), en CSA International CAN/CSA C22.2 nr. 60950-1-03 (eerste editie)

Dit Xerox-product is op veiligheid goedgekeurd door NEMKO conform publicatie IEC60950-1, eerste editie (2001).

xii

DocuColor 5000 Handleiding voor de gebruiker

Veiligheid bij onde rho u d

Veiligheidsbepalingen

• Gebruik geen onderhoudsprocedure die niet in de documentatie bij het apparaat staat beschreven.

• Gebruik geen reinigingsmiddelen in spuitbussen. Het gebruik van niet-goedgekeurde verbruiksartikelen kan tot een slechte prestatie van de pers leiden en kan een gevaarlijke situatie opleveren.

• Gebruik schoonmaakmiddelen en verbruiksartikelen altijd volgens de aanwijzingen in deze handleiding. Houd al deze materialen buiten het bereik van kinderen.

• Verwijder geen panelen of beschermplaten die met schroeven zijn vastgezet. Achter deze beschermplaten bevinden zich geen onderdelen die u kunt onderhouden.

Voer nooit onderhoudshandelingen uit die u niet hebt geleerd van een Xerox-technicus of die niet specifiek worden beschreven in de documentatie bij de pers.

Veilighe id ti jdens de bedien i ng

Het apparaat en de verbruiksmaterialen van Xerox zijn ontworpen en getest om te voldoen aan strenge veiligheidseisen. Hieronder vallen erkende milieu-eisen die gesteld, goedgekeurd en geïnspecteerd worden door verscheidene veiligheidsinstanties.

Houd u aan de volgende veiligheidsrichtlijnen, zodat het product altijd op een veilige manier wordt gebruikt:

• Gebruik de materialen en verbruiksartikelen die specifiek voor het product zijn ontworpen. Gebruik van ongeschikt materiaal kan leiden tot een laag prestatieniveau en gevaarlijke situaties.

• Volg altijd alle waarschuwingen en instructies op die zijn aangebracht of meegeleverd.

• Installeer het apparaat altijd in een goed geventileerde ruimte met genoeg ruimte voor het plegen van onderhoud.

• Plaats het apparaat op een vaste, vlakke, ondergrond (niet op hoogpolig tapijt), die sterk genoeg is om het gewicht van het apparaat te dragen.

• Probeer het apparaat niet te verplaatsen. Het stabilisatiemechanisme onder het apparaat, ingesteld tijdens de installatie, kan de vloerbedekking of de vloer beschadigen.

• Stel het apparaat niet op in de buurt van een warmtebron.

• Plaats het apparaat nooit in direct zonlicht.

DocuColor 5000 Handleiding voor de gebruiker

xiii

Veiligheidsbepalingen

Veiligheid van ozon

• Plaats het apparaat niet in de koude luchtstroom van de airconditioning.

• Plaats nooit bekers koffie of andere dranken op het apparaat.

• Blokkeer of bedek nooit de sleuven en openingen van het apparaat.

• Overbrug nooit elektrische of mechanische veiligheidsschakelaars en schakel deze nooit uit.

WAARSCHUWING: Indien u het apparaat bedient in gebieden die

voorzien zijn van dit waarschuwingssymbool, dient u voorzichtig te zijn. Deze gebieden kunnen zeer heet zijn en mogen niet worden aangeraakt.

Voor meer informatie over het apparaat of over materialen kunt u contact opnemen met uw Xerox-leverancier.

Dit apparaat produceert bij normaal gebruik ozon. Ozon is zwaarder dan lucht. De hoeveelheid ozon die wordt geproduceerd, is afhankelijk van het aantal afdrukken dat wordt gemaakt. Wanneer het apparaat in de juiste omgeving wordt opgesteld, zoals die wordt beschreven in de Xeroxinstallatieprocedure, blijft de concentratie ozon binnen de gestelde grenzen.

Als u meer wilt weten over ozon, kunt u de Xerox-publicatie,

OZONE, aanvragen door in de Verenigde Staten te bellen naar

1-800-828-6571. Bel voor een Franse versie in de VS 1-800-828-6571 en druk op 2.

xiv

DocuColor 5000 Handleiding voor de gebruiker

Radiofrequentie

FCC in de VS

Bepalingen

Uit tests is gebleken dat deze apparatuur voldoet aan de normen voor een digitaal apparaat uit de Klasse A, conform Deel 15 van de regels van de Federal Communications Commission (FCC). Deze normen zijn opgesteld om redelijke bescherming tegen schadelijke interferentie te kunnen verzekeren wanneer de apparatuur in een bedrijfsomgeving wordt gebruikt. Deze apparatuur genereert en gebruikt radiofrequentie-energie en kan deze uitstralen. Bovendien kan de apparatuur, indien niet correct geïnstalleerd en gebruikt conform de gebruiksaanwijzing, schadelijke storingen in het radioverkeer veroorzaken. In een woonomgeving zal dit product waarschijnlijk schadelijke radiostoringen veroorzaken. In dat geval dient de gebruiker de interferentie op eigen kosten te verhelpen.

Elke wijziging of modificatie die zonder toestemming van de Xerox Corporation wordt aangebracht met betrekking tot deze apparatuur, kan het gebruiksrecht voor deze apparatuur tenietdoen.

WAARSCHUWING: Bij dit apparaat dienen afgeschermde kabels

te worden gebruikt om te blijven voldoen aan de FCC-bepalingen.

In Canada (ICES-003)

This Class “A” digital apparatus complies with Canadian ICES-

003.

Cet appareil numérique de la classe “A” est conforme á la norme NMB-003 du Canada.

DocuColor 5000 Handleiding voor de gebruiker

Bepalingen

V er ordeningen voor RFID

Dit product genereert 13,56 MHz via een systeem op basis van inductielussen als RFID-systeemapparaat (Radio Frequency IDentification). Dit systeem is gecertificeerd conform Richtlijn 99/5/ EG van de Europese Raad en toepasselijke nationale wetten en verordeningen.

Goedkeuring van de veiligheid van extra lage-spanningscircuits

Dit Xerox-product voldoet aan de veiligheidsregels van verschillende overheden en veiligheidsinstanties. Alle systeempoorten voldoen aan de eisen van “extra lage spanningscircuits”, waarop apparaten of netwerken van de klant kunnen worden aangesloten. Toevoegingen van de klant of accessoires van derden die op de pers worden aangesloten dienen te voldoen aan eerder genoemde eisen. Externe eenheden dienen te worden geïnstalleerd op de door Xerox aangegeven manier.

Certificeringen in Europa

1 januari 1995: Richtlijn 73/23/EEG van de Raad, bij amendement gewijzigd door

1 januari 1996: Richtlijn 89/336/EEG van de Raad, betreffende de onderlinge

9 maart 1999: Richtlijn 99/5/EC van de Raad betreffende radioapparatuur en

Het CE-merk op dit product symboliseert de overeenkomstigheidsverklaring van Xerox met de volgende van toepassing zijnde richtlijnen van de Europese Unie vanaf de aangegeven data:

Richtlijn 93/68/EEG, betreffende de onderlinge aanpassing van de wettelijke voorschriften der Lid-Staten inzake elektrisch materiaal bestemd voor gebruik binnen bepaalde spanningsgrenzen.

aanpassing van de wetten van de lidstaten aangaande elektromagnetische compatibiliteit.

telecommunicatie-eindapparatuur en onderlinge erkenning van de conformiteit.

xvi

DocuColor 5000 Handleiding voor de gebruiker

Bepalingen

Een volledige verklaring met de relevante richtlijnen en normen kan worden verkregen bij uw Xerox-leverancier of door contact op te nemen met:

Environment, Health and Safety (Milieu, gezondheid en veiligheid) Xerox Bessemer Road Welwyn Garden City Herts AL7 1BU Engeland Telefoon +44 (0) 1707 353434

WAARSCHUWING: Dit systeem is onder certificering

gefabriceerd en getest conform de strikte reguleringen m.b.t. veiligheid en radiostoring. Ongeoorloofde aanpassingen, zoals de toevoeging van nieuwe functies of aansluiting van externe apparaten, kan de productcertificatie beïnvloeden. Neem contact op met uw plaatselijke Xerox-leverancier voor een lijst van goedgekeurde accessoires.

WAARSCHUWING: Om deze apparatuur te laten werken in de

nabijheid van industriële, wetenschappelijke en medische apparatuur, kan het zijn dat de externe straling van deze apparatuur moet worden beperkt of dat speciale stralingstemperende maatregelen moeten worden getroffen.

WAARSCHUWING: Dit is voor een woonomgeving een product

van Klasse A. Dit product kan radiostoringen veroorzaken. In dat geval dient de gebruiker de nodige maatregelen te treffen.

WAARSCHUWING: Bij dit apparaat dienen afgeschermde kabels

te worden gebruikt om te blijven voldoen aan Richtlijn 89/336/EEC van de Raad.

DocuColor 5000 Handleiding voor de gebruiker

xvii

Bepalingen

Het is verboden in de VS

In de statuten van het Amerikaanse Congres is vastgelegd dat de reproductie van de volgende zaken onder bepaalde omstandigheden verboden is. Er kunnen boetes en gevangenisstraffen worden opgelegd aan degenen die zich schuldig maken aan dergelijke reproductie.

1. Obligaties en waardepapieren van de Amerikaanse

overheid, zoals:

Schuldbekentenissen Valuta van de nationale bank

Obligatiecoupons Bankbiljetten van de Federale Reserve

Zilvercertificaten Goudcertificaten

Obligaties van de Verenigde Staten Schatkistbiljetten

Federal Reserve biljetten Fractiebiljetten

Depositobewijzen Papiergeld

Obligaties en waardepapieren van bepaalde overheidsinstanties, zoals de FHA

Obligaties. Amerikaanse spaarbrieven mogen alleen worden gefotografeerd voor publiciteitsdoeleinden in relatie tot de campagne voor de verkoop van de spaarbrieven.)

Binnenlandse belastingzegels (Als het nodig is een wettelijk document te reproduceren dat een geannuleerde belastingzegel bevat, dan mag dit worden gedaan mits de reproductie van het document om wettige redenen plaatsvindt.)

Postzegels, al dan niet afgestempeld. (Postzegels mogen om filatelistische redenen worden gefotografeerd, mits de reproductie zwart-wit is en kleiner dan 75% of groter dan 150% van de lineaire afmetingen van het origineel is.)

Postwissels.

Bankbiljetten, cheques en geldwissels opgesteld door bevoegde functionarissen van de Verenigde Staten.

Zegels en andere objecten die waarde vertegenwoordigen, van welke aard dan ook, die zijn of kunnen uitgegeven in het kader van een wet van het Amerikaanse Congres.

xviii

DocuColor 5000 Handleiding voor de gebruiker

Bepalingen

2. Aangepaste vergoedingscertificaten voor veteranen van de

wereldoorlogen.

3. Obligaties en waardepapieren van een niet-Amerikaanse

overheid, bank of onderneming.

4. Materiaal waarop copyright rust, tenzij toestemming van de

eigenaar van het copyright is verkregen of de reproductie valt binnen de normen van "redelijke gebruik" of binnen bepalingen in de copyrightwetten met betrekking tot reprorecht van bibliotheken. Nadere informatie over deze bepalingen is te verkrijgen via het Copyright Office, Library of Congress, Washington, D.C. 20559. Vraag naar Circular R21.

5. Certificaten van burgerschap of naturalisatie. (Niet-

Amerikaanse certificaten van naturalisatie mogen wel worden gefotografeerd.)

6. Paspoorten. (Niet-Amerikaanse paspoorten mogen wel

worden gefotografeerd.)

7. Immigratiedocumenten.

8. Registratiekaarten voor militaire dienst.

9. Aanmeldingsdocumenten voor personeelsselectie met een

of meer van de volgende gegevens over de geregistreerde persoon:

Inkomen of inkomstenAfhankelijkheidsstatus

StrafbladMilitaire-dienstverleden

Fysieke of mentale conditie

Uitzondering: ontslagpapieren van Amerikaanse militaire dienst mogen worden gefotografeerd.

10. Naambordjes, identificatiekaarten, pasjes en insignes

gedragen door militair personeel of door leden van federale organisaties zoals de FBI, Treasury, enzovoort (tenzij er in opdracht van het hoofd van de organisatie wordt gefotografeerd.)

In bepaalde staten is ook reproductie van de volgende zaken verboden: autovergunningen - rijbewijzen eigendomsbewijzen van auto's.

De bovenstaande lijst is niet volledig en er wordt geen aansprakelijkheid aanvaard voor de volledigheid of nauwkeurigheid van de lijst. Raadpleeg in geval van twijfel uw juridisch adviseur.

DocuColor 5000 Handleiding voor de gebruiker

xix

Bepalingen

Het is verboden in Canada

In de statuten van het Canadese Parlement is vastgelegd dat de reproductie van de volgende zaken onder bepaalde omstandigheden verboden is. Er kunnen boetes en gevangenisstraffen worden opgelegd aan degenen die zich schuldig maken aan het maken van dergelijke kopieën.

1. In omloop zijnde bankbiljetten en in omloop zijnd papiergeld.

2. Obligaties en waardepapieren van een overheid of bank.

3. Schatkistbiljetten en belastingbiljetten.

4. Het officiële zegel van Canada of van een provincie, en het

5. Afkondigingen, verordeningen, voorschriften en

zegel van een officiële instantie in Canada, of van een rechtbank.

aanstellingen, en kennisgevingen daarvan (met de bedoeling om de indruk te wekken dat deze zijn gedrukt door de Queen’s Printer voor Canada, of de equivalente drukker voor een provincie).

6. Merken, zegels, verpakkingen of ontwerpen die worden

gebruikt door of namens de Canadese overheid of de overheid van een provincie, de overheid van een andere staat dan Canada of een afdeling, bestuur, commissie of bureau opgericht door de overheid van Canada of van een provincie of van een andere overheid van een staat dan Canada.

7. Opgedrukte of zelfklevende zegels gebruikt voor inning van

belastingen door de overheid van Canada of van een provincie of door de overheid van een andere staat dan Canada.

8. Documenten, registers en dossiers bewaard door officiële

functionarissen belast met het maken of afgeven van gecertificeerde kopieën hiervan, waarbij men de indruk wil wekken dat de reproductie een gecertificeerde kopie vormt.

9. Materiaal waarop copyright rust of handelsmerken van

welke aard dan ook, zonder toestemming van de eigenaar van het copyright of handelsmerk.

De bovenstaande lijst is ter informatie bedoeld, maar is niet volledig en er wordt geen aansprakelijkheid aanvaard voor de volledigheid of nauwkeurigheid van de lijst. Ingeval van twijfel dient u contact op te nemen met uw juridisch adviseur.

DocuColor 5000 Handleiding voor de gebruiker

Milieukennisgevingen voor Canada

Het Canadese Terra Choice Environmental Services, Inc. heeft vastgesteld dat dit Xerox-product voldoet aan alle toepasselijke eisen van Environmental Choice EcoLogo ten behoeve van minimale impact op het milieu.

Als deelnemer aan het Environmental Choice-programma, heeft Xerox Corporation bepaald dat dit product voldoet aan de richtlijnen van Environmental Choice voor zuinig energieverbruik.

Environment Canada heeft het Environmental Choice-programma in 1988 opgezet om consumenten te helpen bij het herkennen van producten en diensten die het milieu minder belasten. Kopieerapparaten, printers, digitale persen, scanners en faxapparaten moeten voldoen aan criteria voor energiezuinigheid en emissies, en compatibel zijn met voor hergebruik gereed gemaakte verbruiksartikelen. Momenteel zijn 1.600 producten door Environmental Choice goedgekeurd en zijn er 140 Environmental Choice-licentiehouders. Xerox speelt een toonaangevende rol in het aanbieden van producten met EcoLogo-goedkeuring. In 1996 kreeg Xerox als eerste bedrijf de licentie om het Environmental Choice EcoLogo voor zijn kopieerapparaten, printers en faxapparaten te gebruiken.

Bepalingen

DocuColor 5000 Handleiding voor de gebruiker

xxi

Bepalingen

Product recyclen en afvalverwerking

Indien u verantwoordelijk bent voor het wegdoen van het Xeroxproduct, dient u er rekening mee te houden dat het product lood en ander materialen bevat zodat bepaalde voorschriften ter bescherming van het milieu van toepassing zijn op het product. De aanwezigheid van lood is volledig in overeenstemming met de regelgeving die gold toen dit product op de markt kwam.

Noord-Amerika

Xerox heeft een wereldwijd programma voor het terugnemen en hergebruiken/recyclen van apparatuur. Neem contact op met de Xerox-vertegenwoordiger om te weten te komen of dit Xeroxproduct onder dit beleid valt. Ga voor meer informatie over de milieuprogramma's van Xerox naar www.xerox.com/

environment.

Voor informatie over recycling en weggooien kunt u contact opnemen met de plaatselijke overheidsinstanties. In de Verenigde Staten kunt u ook de website van de Electronic Industries Alliance raadplegen: www.eiae.org

Perchloraatmateriaal Dit product bevat mogelijk een of meer onderdelen met

perchloraat, zoals accu's. Mogelijk gelden hiervoor speciale verwerkingsinstructies, zie www.dtsc.ca.gov/hazardouswaste/

perchlorate.

Indien uw product niet onder dit Xerox-beleid valt en u belast bent met de afvoer van dit product, volgt u de instructies in de bovenstaande alinea.

xxii

DocuColor 5000 Handleiding voor de gebruiker

Europese Unie

Andere landen

Bepalingen

De aanwezigheid van dit symbool op uw apparatuur geeft aan dat u zich van deze apparatuur moet ontdoen overeenkomstig de daarvoor in het betreffende land geldende procedures.

Krachtens de Europese wetgeving moet de verwerking van afval van gebruikte elektrische en elektronische apparatuur geschieden overeenkomstig de daarvoor geldende procedures.

Neem voordat u de apparatuur wegdoet contact op met uw plaatselijke dealer of Xerox-vertegenwoordiger voor informatie over inzameling.

Neem contact op met de plaatselijke autoriteiten voor afvalverwerking en informeer naar de geldende richtlijnen.

DocuColor 5000 Handleiding voor de gebruiker

xxiii

Bepalingen

xxiv

DocuColor 5000 Handleiding voor de gebruiker

1. Overzicht

De DocuColor 5000 is een digitale kleuren- en zwart/wit-pers die werkt met een snelheid van vijftig afdrukken per minuut. Dit hoofdstuk bevat de volgende informatie:

• Onderdelen van de digitale pers, hun naam, plaats en functie

• De gebruikersinterface, de verschillende onderdelen ervan, korte bespreking van de functies

OPMERKING: De schermen van de gebruikersinterface die hier in deze handleiding zijn afgebeeld kunnen afwijken van de schermen van de gebruikersinterface op uw systeem. Ze verschillen per systeem en markt. De schermen van de gebruikersinterface hier in deze handleiding zijn dan ook een voorbeeld van het type kunnen zien.

schermen dat u op uw systeem zou

DocuColor 5000 Handleiding voor de gebruiker

1-1

1. Overzicht

Onderdelen van de digitale pers

Externe onderdelen

Gebruik de onderstaande afbeelding en tabel om de externe onderdelen van de DocuColor 5000 aan te duiden.

Gebruikersinterface

Lade 1

Tonercompartiment

Aan/uit-schakelaar

Staffelopvangbak

Afleveringsmodule

1-2

Lade 2

Transportmodule

OPMERKING: De bovenstaande afbeelding wijkt misschien af van de PC die bij uw apparaat is gelever d. Deze afb eeldi ng is niet meer dan een voorstelling van het type PC dat bij bij uw appar aat kan worden geleverd.

Voordeuren

DocuColor 5000 Handleiding voor de gebruiker

1. Overzicht

Onderdeel Beschrijving

Gebruikersinterface Via de gebruikersinterface worden er berichten weergegeven over de

status van de digitale pers wanneer deze niet actief is, in gebruik is of storingen vertoont. Zie voor meer informatie.pagina 1-11.

Tonercompartiment Bevat de tonercassettes. De cassettekleuren zijn van links naar rechts:

zwart, cyaan, magenta en geel. Zie pagina 7-12 voor instructies voor het vervangen van de cassettes.

Aan/uit-schakelaar

AAN

Uit

Staffelopvangbak Hierin wordt de voltooide afdrukopdracht afgeleverd. Sets worden

Afleveringsmodule Deze eenheid bevat de ontkruller en het omkeermechanisme. Via de

Voordeuren (links en rechts)

De AAN/UIT-schakelaar op On zetten om de digitale pers in te schakelen.

In een schermbericht wordt meegedeeld dat er een korte wachttijd is, en in die tijd wordt de fuser opgewarmd en ondergaat de digitale pers een systeemcontrole.

De AAN/UIT-schakelaar op Off zetten om de digitale pers uit te schakelen.

De digitale pers minimaal twintig seconden uitgeschakeld laten alvorens deze weer in te schakelen.

gestaffeld, zodat ze eenvoudig van elkaar kunnen worden gescheiden. De

maximumcapaciteit is 500 vel papier van 90 g/m

Optionele afwerkeenheden worden besproken in Hoofdstuk 4 Accessoires, vanaf pagina 4-7.

ontkruller wordt eventuele krulling uit het bedrukte vel papier verwijderd. Het omkeermechanisme wordt gebruikt wanneer 2-zijdig afdrukken of afdrukken met de beeldzijde omlaag is geselecteerd. Ga voor meer informatie naar pagina 1-9.

Hierachter bevindt zich het beeldoverdrachtsysteem voor 1-zijdig en 2zijdig afdrukken. Open de deuren om papierstoringen in de papierbaan van de afdrukmodule en in de fuser te verhelpen. Volg de instructies op de gebruikersinterface voor het verhelpen van een storing in de fuser nauwkeurig op.

WAARSCHUWING: De fuser is zeer heet en kan verwondingen

veroorzaken als de instructies voor het verhelpen van papierstoringen niet exact worden opgevolgd.

Transportmodule De transportmodule voert het papier van de papierladen naar de bovenste

papierbaan van de digitale pers. Daarnaast wordt het papier van de onderste papierbaan van de digitale pers naar de bovenste papierbaan gevoerd bij 2-zijdig afdrukken. Ga voor meer informatie naar pagina 1-7.

Papierlade 1 Papierlade 2

DocuColor 5000 Handleiding voor de gebruiker

Kan 2000 vellen papier van 90 g/m2 bevatten.

1-3

1. Overzicht

Papierladen 1 en 2

Papierladen 1 en 2 zijn de standaardpapierladen voor de basisconfiguratie van de digitale pers. In iedere lade is plaats voor

2000 vel papier van 90 g/m

Dubbelzijdig afdrukken De digitale pers drukt 2-zijdig af vanuit alle papierladen met papier

tot 220 g/m

. Papier dat groter is dan 321,1 x 458,1 mm

(12,6 x 18 inch) wordt niet 2-zijdig bedrukt.

Optionele papierladen Een optionele tweede invoermodule bevat lade 3 en 4 en is

beschikbaar als een extra papierbron. De optionele tweede invoermodule wordt nader behandeld in Hoofdstuk 4 Accessoires, pagina 4-1.

Andere externe onderdelen

Tonerafvalcontainer

In de tonerafvalcontainer wordt het tonerafval van het afdrukproces verzameld. De tonerafvalcontainer kan door de gebruiker worden vervangen en bevindt zich aan de achterkant van het apparaat.

Tonerafvalcontainer

1-4

Zie pagina 7-14 voor instructies om de tonerafvalcontainer te vervangen.

DocuColor 5000 Handleiding voor de gebruiker

Aardlekschakelaars

De digitale pers is uitgerust met twee stroomonderbrekers ofwel aardlekschakelaars. Deze worden geactiveerd indien de stroomtoevoer naar de digitale pers wordt onderbroken.

1. Overzicht

Achterkant van het apparaat

Aardlekschakelaa fuser (15 amp)

Aardlekschakelaar digitale pers en tweede invoermodul (24 amp)

Tonerafvalcontainer

Aardlekschakelaar fuser De fuser wordt gevoed via de aardlekschakelaar van de fuser.

Aardlekschakelaar digitale

pers

De digitale pers wordt gevoed via de aardlekschakelaar van de digitale pers. Als een optionele tweede invoermodule is aangesloten op de digitale pers, wordt die ook door deze aardlekschakelaar gevoed.

Na een

stroomonderbreking:

Schakel de digitale pers zo snel mogelijk nadat de stroomtoevoer is hersteld in en druk een opdracht af om te controleren of de digitale pers niet is beschadigd.

Voer de volgende stappen uit indien de stroomtoevoer naar de digitale pers wordt onderbroken:

• Zoek de stroomonderbrekers aan de achterkant van de digitale pers naast de tonerafvalcontainer.

• Indien een van deze schakelaars is geactiveerd, staat deze in de stand UIT (naar beneden). Zet de schakelaar omhoog.

OPMERKING: Indien de schakelaar nogmaals word t geacti veerd, of indien de stroomtoevoer niet word t hersteld door bovenstaande procedure, contact opnemen met het Xerox Welcome Centre.

DocuColor 5000 Handleiding voor de gebruiker

1-5

1. Overzicht

Interne onderdelen identificeren

Transportmodule

Tonercassettes (5)

Afleveringsmodule

Label serienummer

Indien de digitale pers uitvalt en het niet mogelijk is het serienummer te achterhalen via het tabblad Apparaatinformatie, opent u de twee voordeuren. Het label met het serienummer zit in het midden van het onderste frame van de digitale pers.

Papiertransportlade

Label serienummer

1-6

DocuColor 5000 Handleiding voor de gebruiker

Tonercassettes

1. Overzicht

Magenta (M)

Cyaan (C)

Zwart (K) - 2

Transportmodule

Geel (Y)

Er zijn vijf tonercassettes: twee zwarte (2) en een voor cyaan (C), magenta (M) en geel (Y).

De tonercassettes leveren een mengeling van toner en ontwikkelaar aan de bijbehorende afdrukmodules. Er zijn twee zwarte tonercassettes omdat zwart de meest gebruikte kleur is.

De transportmodule voert het papier van de papierladen naar de bovenste papierbaan van de digitale pers. Daarnaast wordt het papier van de onderste papierbaan van de digitale pers naar de bovenste papierbaan gevoerd bij 2-zijdig afdrukken.

DocuColor 5000 Handleiding voor de gebruiker

1-7

1. Overzicht

De transportmodule voert het papier uit de papierladen naar de bovenste papierbaan van de digitale pers. De onderste papierbaan voert het papier van opdrachten met tweezijdig afdrukken door de transportmodule naar de bovenste papierbaan in de digitale pers.

Transport module

Lade 1

Bovenste papierbaan

Naar de digitale pers

Lade 2

Onderste papierbaan

Van het horizontale (tweezijdige) transportgedeelte

Papiertransportlade

1-8

In dit gebied wordt papier uitgelijnd, het beeld toegepast en op het papier gefixeerd door de fuser, en het papier wordt omgekeerd wanneer dubbelzijdig afdrukken wordt verlangd.

DocuColor 5000 Handleiding voor de gebruiker

Afleveringsmodule

Een voltooide afdruk passeert de afleveringsmodule naar de staffelopvangbak of andere afwerkeenheid. De afleveringsmodule bevat de ontkruller waarmee papierkrul wordt verwijderd die het gevolg is van het fuserproces. De afleveringsmodule bevat ook een omkeermechanisme dat het papier omkeert voor 2-zijdig afdrukken of wanneer afdrukken met de beeldzijde omlaag is geselecteerd.

1. Overzicht

Van de digitale pers

Naar het omkeermechanisme-transport

Naar de digitale pers

Naar het uitvoerapparaat

Ontkruller

Omkeermechanismetransport voor tweezijdig afdrukken

DocuColor 5000 Handleiding voor de gebruiker

1-9

1. Overzicht

Papierbaan in de digitale pers

Van de transportmodule

Uitlijningstransport

Via de papierbaan wordt een beeld op het papier overgebracht, zowel voor 1-zijdig als 2-zijdig afdrukken. Er is een bovenste papierbaan en een onderste papierbaan. De bovenste papierbaan wordt voor zowel 1-zijdig als 2-zijdig afdrukken gebruikt. De onderste papierbaan wordt alleen voor 2-zijdig afdrukken gebruikt. Met het horizontale transport 1 wordt het papier ontkruld wanneer u 2-zijdig afdrukt.

Poort omkeermechanisme

Naar de

Fuser-transport

Omkeermechanisme-transport

aflevringsmod-

Van het omkeermecha-nismetrans port (dubbelzijdig)

Naar de transportmodule

Horizontaal transport 2

Horizontaal transport 1

1-10

DocuColor 5000 Handleiding voor de gebruiker

Gebruikersinterface

1. Overzicht

Via de gebruikersinterface worden er berichten weergegeven over de status van de digitale pers wanneer deze niet actief is, in gebruik is of storingen vertoont.

DocuColor 5000 Handleiding voor de gebruiker

1-11

1. Overzicht

Vak applicatiemenu's

In de afbeelding hieronder ziet u het standaardvenster of hoofdvenster van de gebruikersinterface.

Vak Opdracht-/ systeemstatus

Belangrijkste

Niveau Huidige gebruiker

bedieningstoetsen

Apparaatpictogram en berichtengebied

Vak Tonerstatus

Operateurs-/beheerdersopties

Vak Ladestatus

1-12

DocuColor 5000 Handleiding voor de gebruiker

Vak applicatiemenu's

Dit deel van het hoofdscherm bestaat uit twee menu's: Systeem en Help.

Menu Systeem

In het menu Systeem kunt u kiezen uit de volgende opties:

• Apparaatgegevens: Door deze optie te selecteren opent u

• Systeem-pc uitschakelen: Met deze optie wordt de

• Gebruikersinterface opnieuw st arten: Met deze optie wordt

• Gebruikersinterface afsluiten: Met deze optie wordt de

1. Overzicht

een venster Apparaatgegevens. Zie "Apparaatgegevens" op pagina 1-14 voor meer informatie over deze toepassing.

gebruikersinterface en

de systeem-PC uitgeschakeld.

de gebruikersinterface gestopt, afgesloten en vervolgens opnieuw gestart.

gebruikersinterface afgesloten maar de systeem-PC blijft draaien.

Er kan

een extra toepassing zijn geselecteerd als het apparaat

daarvoor is geconfigureerd:

• Afwerksysteemmodule: Deze optie is alleen

beschikbaar wanneer een optionele afwerkeenheid aan uw systeem is gekoppeld. Als een optionele afwerkeenheid aan uw systeem

is gekoppeld en

u hebt uzelf aangemeld als Beheerder, is

deze toepassing beschikbaar in het menu.

DocuColor 5000 Handleiding voor de gebruiker

1-13

1. Overzicht

Apparaatgegevens

Wanneer de toepassing Apparaatgegevens wordt geselecteerd in het menu Systeem, verschijnt het volgende venster.

Het venster Apparaatgegevens bevat informatie over uw apparaat, zoals:

• Telefoonnummer van Xerox Welcome Centre

• Serienummer apparaat

• Geïnstalleerde software: Op dit tabblad is een lijst te zien

van de geïnstalleerde software, de versie en de installatiedatum. Op dit tabblad worden ook eventuele geïnstalleerde optionele afwerkeenheden vermeld.

• Foutenlog: Op dit tabblad worden vermeld de

apparaatfouten, het ID-nummer van de storing en de datum waarop de fout zich voordeed.

1-14

DocuColor 5000 Handleiding voor de gebruiker

Menu Help

Wanneer DocuColor 5000 in het menu Help wordt geselecteerd, verschijnt een nieuw venster met de volgende informatie:

• Een overzicht van de digitale pers en gebruikersinterface

• Papierlade-informatie, waaronder:

• Informatie over de optionele accessoires

• Informatie over het oplossen van problemen

• Technische gegevens

• Onderhoudsinformatie, waaronder:

1. Overzicht

• Papierspecificaties

• Richtlijnen voor papier

• Papier plaatsen

• Papierformaten in de laden wijzigen

• Reinigingsprocedures

• Procedures voor eenheden die door de gebruiker kunnen

worden vervangen

• Beheerdersinformatie:

• Een overzicht van beheerderstoepassingen waaronder:

– Systeeminstellingen

– Profielen voor aangepast papier

– Ontkruller

– Uitlijningsprofielen

• Stapsgewijze procedures voor de

beheerderstoepassingen.

DocuColor 5000 Handleiding voor de gebruiker

1-15

1. Overzicht

Vak Opdracht-/systeemstatus

In dit gedeelte van het scherm wordt de status van het systeem weergegeven, zoals Gereed, Wachten op DFE, Systeem wordt ingeschakeld, Systeem wordt uitgeschakeld, etc. Ook wordt in dit gedeelte de status van een afdrukopdracht vermeld die momenteel wordt uitgevoerd.

Overzicht opdrachten

Wanneer Overzicht wordt geselecteerd, verschijnt het venster Overzicht huidige opdrachten:

1-16

DocuColor 5000 Handleiding voor de gebruiker

Apparaatpictogram en berichtengebied

In dit gedeelte wordt de apparaatinformatie getoond, waaronder:

• De status van apparaatonderdelen zoals de toner en het reinigingsweb,

• Mededelingen dat een door de klant te vervangen eenheid aan vervanging toe is of

• Waarschuwingen en storingen

1. Overzicht

DocuColor 5000 Handleiding voor de gebruiker

1-17

1. Overzicht

TIP: In de gebruikersinterface wordt automatisch een venster

Gegevens geopend met daarin extra informatie over de herinnering, waarschuwing of storing. De informatie in het venster Gegevens bevat stapsgewijze instructies waarmee u de normale prestatieniveaus van het apparaat kunt herstellen. Als dit venster niet automatisch wordt geopend, kunt u op de mededeling, waarschuwing of storingsmelding klikken en zo het venster openen.

Klik om het venster Gegevens te

OPMERKING: U kunt de automatische opening van het venster Gegevens wijzigen. Zie voor meer informatie “Venster Storingsgegevens" op pagina 2-3 van de Handleiding voor de beheerder.

1-18

DocuColor 5000 Handleiding voor de gebruiker

Vak Ladestatus

1. Overzicht

Klik om het venster Lade-eigenschappen te openen

In dit gebied van de gebruikersinterface worden de papierladen met status weergegeven. Hoeveel laden worden weergegeven is afhankelijk van de configuratie van uw apparaat.

Door op een ladetoets te klikken opent u het venster Ladeeigenschappen. Zie Hoofdstuk 2 Lade-eigenschappen voor meer informatie over deze toepassing.

Belangrijkste bedieningstoetsen

Aanmeldings- en huidige gebruikersniveau

Er zijn twee aanmeldingsniveaus:

• Operateur: Dit is het standaard aanmeldingsniveau.

• Beheerder: Op dit niveau kunt u de standaardinstellingen van

het systeem voor uw apparaat aanpassen. Verder kunt u op dit niveau bepaalde afdrukopdrachten aanpassen door parameters voor bepaalde toepassingen te maken, in te stellen of te wijzigen.

Zie pagina 1-1 in de Handleiding voor de beheerder voor meer informatie over deze toepassing.

DocuColor 5000 Handleiding voor de gebruiker

1-19

1. Overzicht

Huidige gebruikersniveau

Het huidige gebruikersniveau wordt rechts boven in het scherm van de gebruikersinterface weergegeven:

Gebruikersniveau

Taal

In het venster Taal kunt u de taal voor de gebruikersinterface wijzigen. Er kunnen in de gebruikersinterface acht (8) taalversies worden opgeslagen, die alle tegelijkertijd beschikbaar zijn op verzoek van de gebruiker.

OPMERKING: Hoeveel talen er op uw systeem beschikbaar zijn hangt af van wat er bij de eerste installatie is geïnstalleerd.

Als u een bepaalde taal via de bijbehorende toets selecteert, verandert de taal onmiddellijk. Er wordt niet om bevestiging gevraagd.

Als er minder dan acht taalversies beschikbaar zijn op uw gebruikersinterface, veranderen de toetsen dienovereenkomstig van plaats.

Ga als volgt te werk gaan om de taalversie te wijzigen:

1. Selecteer de toets Taal op de gebruikersinterface.

2. Selecteer de toets voor de gewenste taalversie; de taal op

de gebruikersinterface verandert in de nieuwe taal en het venster Taal wordt gesloten.

1-20

3. Selecteer Annuleren om terug te keren naar het

hoofdscherm van de gebruikersinterface.

DocuColor 5000 Handleiding voor de gebruiker

Energiespaarstand

Als u op de toets Energiespaarstand drukt, verschijnt het scherm Energiespaarstand. Er zijn twee modes bij de Energiespaarstand:

• Systeem-pc en afdrukmechanisme: Wanneer u deze optie

selecteert, gaan zowel de digitale pers als de systeem-PC over op de Energiespaarstand.

• Alleen afdrukmechanisme: Wanneer u deze optie

selecteert, gaat alleen de digitale pers over op de Energiespaarstand.

1. Overzicht

In de Energiespaarstand wordt minder stroom verbruikt en wordt de fusertemperatuur verlaagd. De digitale pers gaat automatisch in deze stand over wanneer er vijftien minuten lang geen activiteit heeft plaats gevonden, deze tijd is de fabrieksinstelling. Deze waarde kan echter worden gewijzigd in de modus Beheerder en kan variëren van 1 minuut tot 240 minuten

zie “Energiespaarstand" op pagina 2-13 in de Handleiding voor de beheerder voor meer informatie over deze toepassing.

DocuColor 5000 Handleiding voor de gebruiker

1-21

1. Overzicht

Onderbreken

Wanneer de toets Onderbreken wordt ingedrukt tijdens een

afdrukopdracht, wordt het afdrukken onderbroken. Nadat een opdracht is onderbroken, kunt u een van de volgende twee dingen doen:

• Hervatten: Met deze optie wordt de afdrukopdracht hervat op

het punt waarop deze werd onderbroken.

• Opdracht annuleren: Met deze optie verschijnt een tweede

venster waarin de gebruiker wordt gevraagd of hij/zij de afdrukopdracht wilt annuleren.

• Selecteer Ja om het afdrukken te annuleren.

• Selecteer Nee en het venster Annuleren van opdracht

bevestigen wordt gesloten en het apparaat keert terug naar de onderbroken staat. U moet Hervatten selecteren

om verder te gaan met afdrukken.

OPMERKING: Het apparaat kan automatisch het afdrukken hervatten na een door de beheerder ingesteld tijdsinterval zonder dat u de toets Hervatten selecteert. Vraag uw beheerder voor meer informatie of zie pagina 2-16 in de Handleiding voor de beheerder.

1-22

DocuColor 5000 Handleiding voor de gebruiker

Vak Tonerstatus

1. Overzicht

In dit gedeelte van de gebruikersinterface wordt de status van de tonercassettes weergegeven via een meter die aangeeft hoeveel toner er in iedere cassette aanwezig is. De stand van de meter voor iedere tonercassette verandert voortdurend naarmate er meer toner wordt gebruikt voor het maken van afdrukken.

De meters voor de tonercassettes geven bijvoorbeeld aan hoeveel toner elke cassette bevat:

• De cassette is 100% vol als alle vier de balken met de juiste kleur gevuld zijn (zoals met Geel aangegeven in de afbeelding).

• De cassette is voor 75% gevuld als er drie balken vol zijn (zoals afgebeeld met cyaan).

• De cassette is voor 50% gevuld als er twee balken vol zijn (zoals afgebeeld met Magenta en Zwart 2).

• De cassette is voor 25% gevuld als er één balk vol is (zoals afgebeeld met Zwart 1).

De vijf tonercassettes kunnen door de klant worden vervangen. Elke cassette is uitgerust met een CRUM-sensor (Customer Replaceable Unit Memory, geheugen van een door de klant te vervangen eenheid). De CRUM is een draadloos systeem voor de bewaking en opslag van informatie over de tonercassettes, zoals:

• Kenmerken van de tonercassettes die het aantal afdrukken garanderen zoals beschreven in de gebruikersspecificaties

• Informatie die afdrukkwaliteit garandeert

• Informatie waarmee de resterende gebruiksduur van elke cassette kan worden bepaald

• Gebruikslog bijhouden voor iedere kleur voor referentiedoeleinden, de klant en de servicemedewerker kunnen deze informatie opvragen

• Voorkomen dat per abuis een cassette met de verkeerde kleur toner wordt geplaatst

• Het aantal keren bijhouden dat de cassette is verwijderd en geplaatst

• De vervanging van een oude en gebruikte cassette door een nieuwe registreren

DocuColor 5000 Handleiding voor de gebruiker

1-23

1. Overzicht

Toetsen Operateur/beheer der

Aangemeld als Operateur

Aangemeld als Beheerder

In dit gedeelte van de gebruikersinterface worden de toetsen Operateur/Beheerder weergegeven. Welke toepassingen hier worden getoond is afhankelijk van de huidige gebruikersstatus:

• Als u bent aangemeld als Operateur, zijn deze toepassingen beschikbaar:

• Facturering en tellers

• Verbruiksartikelen

• Als u bent aangemeld als Beheerder, zijn behalve Facturering en tellers en Verbruiksartikelen ook deze toepassingen beschikbaar:

• Profielen

• Systeeminstellingen

OPMERKING: Zie Hoofdstuk 2 Systeeminstell ingen en Hoofdstuk 3 Profielen van de Handleiding voor de beheerder voor meer informatie over Systeeminstelli ngen en Profielen.

1-24

DocuColor 5000 Handleiding voor de gebruiker

Facturering en tellers

1. Overzicht

Op dit scherm wordt informatie over Factureringstellers en Gebruikstellers weergegeven:

• Met de factureringstellers wordt het totaalaantal afdrukken bijgehouden, de informatie die wordt weergegeven verschilt

per markt. Deze meters kunnen niet op nul worden gezet.

DocuColor 5000 Handleiding voor de gebruiker

1-25

1. Overzicht

• Het scherm Gebruiksteller werkt net als de trip- of dagteller in een auto. Deze kan op nul worden gezet. Wanneer de teller op nul is gezet, wordt vanaf dat moment weer het aantal volgende afdrukken bijgehouden tot u de toets Alle tellers op nul zetten selecteert.

De informatie in dit scherm varieert per markt.

U kunt de tellers op nul zetten met de toets Alle tellers op nul zetten.

1-26

DocuColor 5000 Handleiding voor de gebruiker

Verbruiksartikelen

1. Overzicht

Wanneer u de toets Verbruiksartikelen selecteert, wordt een venster geopend waarin de status van ieder verbruiksartikel wordt aangegeven. Het venster Verbruiksartikelen is in twee stukken verdeeld zoals u in de afbeelding hieronder ziet:

Artikelen die door de gebruiker kun nen worden vervangen

Artikelen die doo de servicemedewerker moeten worden vervange

De status van een verbruiksartikel wordt weergegeven door:

• Een geel driehoekje ( ) dat waarschuwt dat het peil aan de lage kant is

• Een rode cirkel ( ) die aangeeft aan dat het verbruiksartikel (bijna) verbruikt is

• Een groen vinkje ( ) dat aangeeft dat het peil van het verbruiksartikel voldoende is

OPMERKING: Wann eer een CRU (artikel dat door de gebruiker kan worden vervangen) bijna verbruikt is, onderbreekt de

digitale pers automatisch de huidige opdracht en u kunt pas verder gaan met de opdracht wanneer een nieuwe voorraad van het materiaal is aangebracht.

TIP: De digitale pers onderbreekt niet de opdracht of stopt niet

als een artikel dat door de servicemedewerker moet worden vervangen de status (bijna) verbruikt heeft. Artikelen die door de servicemedewerker moeten worden vervangen kunnen nog veel langer blijven werken dan de gemiddelde gebruiksduur. De servicemedewerker gebruikt deze statusinformatie telkens wanneer hij onderhoud aan uw apparaat verricht.

DocuColor 5000 Handleiding voor de gebruiker

1-27

1. Overzicht

Toetsen Beheerder

Als u bent aangemeld als Beheerder, zijn de toepassingen

Profielen en Systeeminstellingen voor u beschikbaar.

• Met de toepassing Profielen kunt u aangepaste procedures

maken voor uw werk-/drukomgeving. Deze aangepaste procedures zijn Uitlijning, Aangepast papier en Ontkruller.

Zie Hoofdstuk 3-Profielen in de Handleiding voor de beheerder voor meer informatie over elke toepassing van Profielen.

• Met de toepassing Systeeminstellingen kunt u wijzigingen

aanbrengen in:

• Gebruikersinterface

• Datum en tijd

• Systeem

• Lade-opties

Zie Hoofdstuk 2-Systeeminstellingen in de Handleiding voor de beheerder voor meer informatie over elke toepassing van Systeeminstellingen.

1-28

DocuColor 5000 Handleiding voor de gebruiker

De digitale pers verplaatsen

Als u de digitale pers wilt verplaatsen, het Xerox Welcome Centre bellen. De installatieplanningsprocedure dient te worden uitgevoerd voor elke nieuwe locatie.

Updates van klantendocumentatie

Voor de meest recente updates van de klantendocumentatie over

uw digitale pers kunt u terecht op www.xerox.com

website regelmatig voor de laatste informatie over uw digitale pers.

1. Overzicht

. Bezoek deze

DocuColor 5000 Handleiding voor de gebruiker

1-29

1. Overzicht

1-30

DocuColor 5000 Handleiding voor de gebruiker

Overzicht

2. Lade-eigenschappen

In het venster Lade-eigenschappen kunt u de parameters instellen voor het papier dat in de papierlade is geplaatst.

DocuColor 5000 Handleiding voor de gebruiker

2-1

2. Lade-eigenschappen

Venster Lade-eigenschappen

In het venster Lade-eigenschappen kunt u papieropties instellen, zoals het formaat of aangepast formaat (breedte en hoogte), soort, gewicht en meer. Elk gedeelte van het venster Ladeeigenschappen wordt nader besproken op de volgende pagina's.

2-2

DocuColor 5000 Handleiding voor de gebruiker

Huidige lade-informatie

In dit gedeelte van het venster Lade-eigenschappen wordt de huidige lade-informatie weergegeven waaronder het formaat van het papier, het soort, gewicht en de richting van het papier (LKE of KKE).

Niet beschikbaar voor...

In dit gebied van het scherm wordt aangegeven of een lade beschikbaar is voor Auto-laden verwisselen (ATS) of Autopapierselectie (APS). De beschikbaarheid van de lade voor beide toepassingen wordt bepaald met de Systeeminstellingen.

Auto-laden verwisselen

2. Lade-eigenschappen

Wanneer Auto laden verwisselen wordt geactiveerd in de Systeeminstellingen of in de modus Beheerder, schakelt de digitale pers automatisch over op een andere lade met papier met hetzelfde formaat, gewicht, soort en invoerrichting (KKE of LKE) wanneer de oorspronkelijke lade leeg is.

Auto-papierselectie

Auto-papier kan worden ingeschakeld in de Systeeminstellingen of in de modus Beheerder. Als deze functie is ingeschakeld, selecteert de digitale pers automatisch de papierlade die het juiste formaat papier bevat zonder dat een specifieke papierlade is geselecteerd.

Zie pagina 2-23 in de Handleiding voor de beheerder voor meer informatie over ATS en APS.

In-/uitschakelen

In dit gedeelte van het scherm kunt u een specifieke lade in- of

uitschakelen voor gebruik. Als Inschakelen is geselecteerd, is de

papierlade beschikbaar voor gebruik door het apparaat. Als

Uitschakelen is geselecteerd, is de papierlade uitgeschakeld en

niet beschikbaar voor gebruik door het apparaat.

DocuColor 5000 Handleiding voor de gebruiker

2-3

2. Lade-eigenschappen

Formaat

In dit gedeelte van het scherm wordt het formaat aangegeven van het papier dat momenteel in het apparaat is geplaatst. De informatie die hier wordt weergegeven betreft onder andere de lengte en breedte van het papier en/of enige gegevens van het aangepaste papierformaat. U kunt een ander papierformaat selecteren uit de keuzelijst.

Aangepast papierformaat

U kunt aangepast (niet-standaard) papierformaat gebruiken in

iedere lade door Aangepast te selecteren in het menu Formaat

en de papierformaatgegevens in te voeren voor de lade die wordt gebruikt.

Type

In dit gedeelte van het scherm wordt het soort papier aangegeven dat momenteel in het apparaat is geplaatst. U kunt een andere papiersoort selecteren uit de keuzelijst.

OPMERKING: Als er enkele profielen voor aangepast papier zijn gemaakt, zijn deze profielen beschikbaar voor selectie uit de keuzelijst. Zie pagina 3-15 in de Handleiding voor de beheerder voor meer informatie over profielen voor aangepast papier.

Gewicht

In dit gedeelte van het scherm wordt het gewicht aangegeven van het papier dat momenteel in het apparaat is geplaatst. U kunt een ander gewicht selecteren uit de keuzelijst. Als er profielen voor aangepast papier zijn gemaakt, zijn deze profielen beschikbaar voor selectie uit de keuzelijst.

Profiel ontkruller

In dit gedeelte van het scherm kunt u een ontkrullerprofiel of de standaardinstelling van het systeem selecteren uit de keuzelijst.

2-4

Zie pagina 3-33 in de Handleiding voor de beheerder voor meer informatie over elke toepassing van Profiel ontkruller.

DocuColor 5000 Handleiding voor de gebruiker

Uitlijningsprofiel

In dit gedeelte van het scherm kunt u een uitlijningsprofiel of de standaardinstelling van het systeem selecteren uit de keuzelijst.

Zie pagina 3-2 in de Handleiding voor de beheerder voor meer informatie over elke toepassing van Uitlijningsprofiel.

Weergeven...

Als het selectievakje is aangevinkt, wordt het dialoogvenster Lade-eigenschappen geopend wanneer de lade open is.

Toets Help

Klik op de toets Help voor uitvoeriger informatie over de toepassingen bij Lade-eigenschappen.

2. Lade-eigenschappen

DocuColor 5000 Handleiding voor de gebruiker

2-5

2. Lade-eigenschappen

Elementaire papiergegevens

Zie Hoofdstuk 3 voor elementaire papiergegevens zoals:

• Omgaan met papier

• Richtlijnen voor papier, waaronder:

• Papierspecificaties

• Richtlijnen tabbladen

• Richtlijnen transparanten

• Richtlijnen Geperforeerd papier voor opdrachten voor

• Papiergewicht - omrekentabellen

• Plaats papier in de papierladen

• Luchtregeling in papierladen

• Informatie over verkeerd papier in lade

1-zijdig en 2-zijdig afdrukken

2-6

DocuColor 5000 Handleiding voor de gebruiker

3. Papierinformatie

Met het etiket op h a u m d r p a

Lijst Aanbevolen materialen (LAM)

Zie de Lijst Aanbevolen materialen en de Speciality Media Guide (Handleiding speciale media): Hint s and tip s voor richtlijnen m.b.t. papier. De documenten Lijst aanbevolen materialen en de Speciality Media Guide (Handleiding speciale media): Hints and tips worden voortdurend bijgewerkt met nieuwe papiersoorten en

media. PDF-bestanden zijn beschikbaar op www.xerox.com

Gebruik de zoekparameter DocuColor 5000 en volg het pad totdat u de te downloaden bestanden hebt bereikt.

Omgaan met papier

OPMERKING: Veel leveranciers plaatsen pijlen op de productlabels om de voorkeurszijde voor bedrukking aan te geven. Deze zijde gebruiken (zoals aangeven via de pijl) al s equivalent voor de naadzijde bij het plaatsen van papier.

et pak wordt angegeven dat eerst de zijde

oet bedrukken

ie door de

ichting van de

ijl wordt angegeven

DocuColor 5000 Handleiding voor de gebruiker

Plaats voor de beste prestatie in alle laden papier met de naadzijde omhoog. De naadzijde is de zijde waar de randen van de papierverpakking op elkaar geplakt zijn. Het etiket op het pak papier raadplegen.

Er zijn veel factoren die van invloed zijn op de prestatie van papier zoals onder andere omgevingstemperatuur, vochtigheid, papierkwaliteit, stof en het formaat van het beeldgebied. Indien papierstoringen of papierkrulling steeds ontstaan na het plaatsen van het papier, het papier uit de papierlade verwijderen, omkeren, weer in de lade plaatsen en het afdrukken hervatten. Indien het probleem nu is opgelost, het papier altijd op deze wijze in de lade plaatsen.

Plaats indien het probleem niet is opgelost een nieuw pak papier en voer de procedure nogmaals uit. Indien het probleem aanhoudt, kan de beheerder naar de mode Beheerder gaan en andere instellingen voor de ontkruller uitproberen. Neem indien het probleem na deze pogingen nog steeds niet is verholpen contact op met het Xerox Welcome Centre.

3-1

3. Papierinformatie

Opgeslagen papier: • Op een vlak oppervlak. Papier niet rechtstreeks op de vloer

Voor een betrouwbare werking van de digitale pers en een goede afdrukkwaliteit, raadt Xerox het volgende aan:

opslaan, daar dit de kans op vochtabsorptie verhoogt. Papier dient op pallets, planken of in kasten te worden opgeslagen in een ruimte waar het papier wordt beschermd tegen extreme temperaturen en vochtigheid.

• In een ruimte met weinig stof.

• In een ruimte met een lage vochtigheidsgraad. Het onder controle houden van de vochtigheid is een van de belangrijkste stappen die kan worden uitgevoerd om papierkenmerken te behouden. Optimale condities voor papieropslag omvatten een relatieve vochtigheid van 35-55%. Een verhoging van de vochtigheid kan ertoe leiden dat het papier golvende randen krijgt. Dit treedt op omdat de randen vocht opnemen terwijl de rest van het pak niet wordt beïnvloed. Golvende randen kunnen papierstoringen en foutieve invoer tot gevolg hebben.

• In een lucht- en vochtdichte doos.

• Bij een gecontroleerde temperatuur. De temperatuur in de ruimte waar het papier is opgeslagen kan een groot effect hebben op de mate waarop het papier presteert in het apparaat. De optimale opslagtemperatuur ligt tussen 20-24, 4

°C (68-76°F).

Snijden en bijsnijden Het is belangrijk om papier goed te snijden. Papierfabrieken die

papier in allerlei formaten aanbieden, snijden hun papier met geavanceerde rotatiesnijmachines in krachtige systemen. Het snijden en bijsnijden van de rand door cirkelvormige messen met stofverwijdering op ieder snijpunt voorkomt vervuiling.

Het snijden van papier uit moedervellen om de juiste formaten te bereiken kan leiden tot stofvorming bij gebruik van botte messen. Aanbevolen wordt met snijden te wachten totdat er is afgedrukt, anders kan de afdruk nadelige gevolgen ondervinden van de aanwezigheid van papierstof en ander vuil.

Wanneer er toch eerder afgedrukt dient te worden, is een in-huis onderhoudsprogramma met aandacht voor het slijpen der messen en stofverwijdering met een vacuüm- of persluchtsysteem essentieel voor het bereiken van goede resultaten.

3-2

DocuColor 5000 Handleiding voor de gebruiker

Richtlijnen voor papier

3. Papierinformatie

Voor de beste resultaten de volgende richtlijnen in acht nemen:

• Geen papier of andere afdrukmaterialen boven de MAX-lijn

plaatsen op de achterste papiergeleider.

• Geen extra pakken papier in de laden bewaren.

• Geen gekreukt, gescheurd, gekruld of gevouwen papier gebruiken.

• De aanbevolen papierformaten en -gewichten uit de Lijst met aanbevolen materialen gebruiken.

• Volg de suggesties op in de Specialty Media Guide: Hints and Tips.

• Geen verschillende formaten en gewichten combineren in één papierlade.

• Controleer of de lade is ingesteld op het correcte formaat, bereik voor het gewicht en papiersoort.

KKE LKE

Het afdrukpapier kan op twee manieren in de digitale pers worden ingevoerd: Lange kant eerst (LKE) of Korte kant eerst (KKE) Lange kant verwijst naar de langste kant van het afdrukpapier. Wanneer LKE te zien is, het afdrukpapier met de lange kant als invoerrand plaatsen. Korte kant verwijst naar de korte kant van het afdrukpapier. Wanneer KKE te zien is, het afdrukpapier met de korte kant als invoerrand plaatsen genoemd.

OPMERKING: Bij het plaatsen van het papier dienen de papiergeleiders goed te worden afgesteld. Indien het papier NIET correct is geplaatst, wordt dit scheef ingevoerd en treden papierstoringen op.

DocuColor 5000 Handleiding voor de gebruiker

3-3

3. Papierinformatie

Krul

Wanneer het papier wordt blootgesteld aan warmte, verliest het papier vocht en krult het in de richting van de warmtebron. Papier dat veel bedrukt wordt krult sneller door het plastificeringseffect van de toner op het papier. Het systeem probeert dit effect te verminderen door het gebruik van mechanismen in de papierbaan die ontkrullers worden genoemd.

Het systeem is uitgerust met een automatische krulbeheersing waarbij gebruik wordt gemaakt van informatie zoals mate van bedrukking van het papier, papiergewicht, onderscheid tussen gecoat en ongecoat papier, de huidige vochtigheid en temperatuur, om de hoeveelheid druk te bepalen die nodig is bij de verschillende ontkrullers om het krullen van de afdrukken te verminderen.

OPMERKING: Bij extreme krul het pa pier uit de lade verwijderen, omkeren en weer in de lade plaatsen. Zie Handleiding voor de beheerder, pagina 3-33 indien er nog steeds sprake is van excessieve krul, om de ontkrullerinstelllingen te wijzigen en rekening te houden met de omgevings- en papiercondities.

3-4

DocuColor 5000 Handleiding voor de gebruiker

Papierspecificaties

Papier Alle papierladen

Minimumpapierformaat 182 x 182 mm

(7,2 x 7,2 inch)

Maximumpapierformaat 320 x 488 mm

(12,6 x 19,2 inch)

3. Papierinformatie

Standaardformaten B5 LKE/KKE

B4 KKE 8 x 10 inch LKE / KKE 8,5 x 13 inch KKE 11 x 17 inch KKE

12,6 x 17,7 inch KKE SRA3 inch (320 x 450 mm) KKE

Bereik papiergewicht

60 - 300 g/m

(gewoon papier - zwaar omslagmateriaal)

Transparanten

(2)

Ja (A4 LKE of 8,5 x 11 inch LKE)

Etiketten

Transferpapier

(2)

Gecoat papier (120 g/m2/80 lb)

(3) (4)

Nee

Ongecoat papier (90 g/m2/24 lb)

Tabbladinvoegingen

(5)

Geperforeerd (LKE) Ja: 2, 3, 4 gaten

(1)

A4 LKE/KKE A3 KKE 8,5 x 11 inch LKE/KKE 8,5 x 14 inch KKE 12 x 18 inch KKE

12,6 x 19,2 inch KKE

(1)

Zelfkopiërend papier Ja

(1)

Zie “Papier van aangepast (niet-standaard) papierformaat" op

pagina 3-8.

(2)

Lijst aanbevolen materialen en de Speciality Media Guide

raadplegen voor richtlijnen.

(3)

2-zijdig is beperkt tot papier met een gewicht van maximaal

220 g/m

(4)

L80 g/m2 kan niet worden gebruikt voor 2-zijdig bij hoge

vochtigheid. L85 g/m

(5)

Zie “Tabbladinvoegingen" op pagina 3-6.

DocuColor 5000 Handleiding voor de gebruiker

gecoat materiaal is niet toegestaan.

3-5

3. Papierinformatie

Richtlijnen transparanten

Transparanten kunnen worden ingevoerd via alle laden.

Alleen het aanbevolen type transparanten gebruiken:

• Xerox-transparanten met verwijderbare witte rand: USA en Canada, 3R5765; Xerox Europe, 003R91331.

• Plaats transparanten in een lade plaatsen met de witte rand als invoerrand omlaag. (De invoerrand is de rand die als eerste in de digitale pers wordt ingevoerd.)

• Geen papier met transparanten combineren in een lade.

Dit kan papierstoringen tot gevolg hebben.

• De optie Transparanten dient te zijn geselecteerd in de sectie Papiergewicht bovenaan/aan de voorzijde van de papierlade.

Tabbladinvoegingen

Tabbladinvoegingen kunnen als niet-standaardpapier in een lade worden geplaatst.

• Bij het plaatsen dient de korte kant van de tabbladinvoeging (de kant zonder tab) de invoerrand in de digitale pers te zijn.

• Indien er een papierstoring optreedt terwijl sets met tabbladen worden gebruikt, is er geen herstelprocedure beschikbaar.

• De originelen en afdrukken dienen handmatig opnieuw te

worden samengevoegd. Er dient te worden bepaald waar de opdracht is gestopt en het afdrukken dient te worden hervat, of de opdracht annuleren en opnieuw beginnen.

• Het formaat van de tabbladinvoeging dient 229 x 279 mm voor het formaat Letter of 223,5 x 296 mm voor A4-equivalente tabbladen te zijn.

3-6

• Het juiste gewicht van de invoeging dient op de lade te

worden geselecteerd.

• Selecteer Aangepast formaat in het scherm Ladeeigenschappen, voer 11 inch in of 296 mm voor A4 als breedte en 9 inch of 223,5 mm voor A4 als hoogte voor KKE.

Zie de Handleiding voor de beheerder, pagina 3-15 voor de procedure om aangepast papierformaat te programmeren.

DocuColor 5000 Handleiding voor de gebruiker

Geperforeerd papier

Opdrachten voor 1-zijdig afdrukken

3. Papierinformatie

Geperforeerd papier met drie gaten kan uit alle laden worden ingevoerd als LKE of KKE en met gaten gericht naar alle kanten.

OPMERKING: Als u geperforeerd papier met 3 gaatjes niet met de optionele algemene staffel- /nieteenheid (CSS), zie dan pagina 4-27 voor instructi es voor het plaatsen van papier gebaseerd op de positie van het nietje.

Geperforeerd papier moet in de hieronder afgebeelde laadrichtingen 1-zijdig en 2-zijdig worden ingevoerd om papierstoringen te voorkomen, veroorzaakt door de gaten die niet correct zijn uitgelijnd met de papiersensor in de pers.

Plaats het geperforeerde papier in een willekeurige lade met de Lange Kant Eerst (LKE). Raadpleeg onderstaande illustratie voor aanwijzingen:

Achterkant van papierlade

Papier-lade-

geleiders

Voorkant van papierlade

Opdrachten voor 2-zijdig afdrukken

Plaats het geperforeerde papier in een willekeurige lade met de Lange Kant Eerst (LKE) of de Korte Kant Eerst (KKE). Zie de onderstaande illustratie voor aanwijzingen:

Lange Kant Eerst

Achterkant van papierlade

Papier-lade-

geleiders

Rechterzijde

Korte Kant Eerst

Achterkant van papierlade

Papier-lade geleiders

Voorkant van papierlade

DocuColor 5000 Handleiding voor de gebruiker

V oorkant van papierlade

3-7

3. Papierinformatie

Briefhoofdpapier

Papier van aangepast (niet-standaard) papierformaat

Verschillende inkten en toners worden gebruikt voor het maken

van voorbedrukt briefhoofdpapier dat misschien niet intact de digitale pers passeert.

Raadpleeg de Specialty Media Guide (Handleiding speciale media): Hints and Tips (Hints en tips) voor meer informatie over het gebruik van voorbedrukt briefhoofdpapier.

Aangepast (niet-standaard) papierformaat is ieder papier waarvoor er geen papiergeleiderinstelling is binnen de minimum en maximumformaten voor de laden: 182 - 320 mm LKE of 182 x 488 mm KKE (7,2 tot 12,6 inch LKE of 7,2 tot 19,2 inch KKE)

Papier van een aangepast formaat kan in iedere lade worden geplaatst. De instelling Aangepast moet worden geselecteerd aan de bovenzijde/voorzijde van de lade.

Zie de Handleiding voor de beheerder, pagina 3-15 voor de procedure om aangepast papierformaat te programmeren.

3-8

DocuColor 5000 Handleiding voor de gebruiker

Papiergewicht - omrekentabellen

Conversie van gewichten

3. Papierinformatie

Xerografisch

Gewicht

(g/m

)

60 16 41 22 33 27

64 17 43 24 35 29

75 20 50 28 41 34

80 21 54 30 44 36

90 24 60 33 50 41

105 28 70 39 58 48

120 32 80 44 66 55

135 35 90 50 75 62

150 40 100 55 83 67

158 42 107 58 87 72

163 43 110 60 90 74

bankpostpapier, schrijfpapier, pounds 17 x 22 inch - 500 vel

Offset, T ekst, Boek, pounds 25 x 38 inch 500 vel

Omslag, pounds 20 x 26 inch 500 vel

Index, pounds 25,5 x 30,5 inch - 500 vel

Bristol and Tag, pounds 22,5 x 28,5 inch - 500 vel

176 47 119 65 97 80

200 53 135 74 11 0 91

203 54 137 75 11 2 93

216 57 146 80 11 9 98

220 59 149 81 122 100

259 66 169 92 140 11 4

280 74 189 104 155 128

300 74 189 104 155 128

De gele kleur geeft de meest gebruikte gewichten aan in deze klasse.

DocuColor 5000 Handleiding voor de gebruiker

3-9

3. Papierinformatie

Bereik voor conversie van gewichten

Gewicht

(in g/m

60 - 80 17 - 21 43 - 54 24 - 30 35 - 44 29 - 36

81 - 105 22 - 28 55 - 70 31 - 39 45 - 58 37 - 48

106 - 135 29 - 36 71 - 90 40 - 44 59 - 75 49 - 62

136 - 150 37 - 40 91 - 100 45 - 55 76 - 83 63 - 67

151 - 220 41 - 59 101 - 149 56 - 81 84 - 122 68 - 100

221 - 300 60 - 74 150 - 189 82 - 110 123 - 166 101 - 128

)

Xerografisch bankpostpapier, Schrijfpapier, pounds 17 x 22 inch 500 vel

Offset, Tekst, Boek, pounds 25 x 38 inch 500 vel

Omslag, pounds 20 x 26 inch 500 vel

Index, pounds 25,5 x 30,5 inch - 500 vel

Bristol and Tag, pounds 22,5 x 28,5 inch - 500 vel

3-10

DocuColor 5000 Handleiding voor de gebruiker

Papier plaatsen

3. Papierinformatie

De onderstaande procedure volgen om papier in een lade te plaatsen.

OPMERKING: V eel leverancier s plaatsen pijlen op de eti ketten op de pakken om de voorkeurszijde voor bedrukki ng aan te geven. Deze zijde gebruiken (zoals aangegeven via de pij l) als equivalent voor de naadzijde bij het plaatsen van papier.

OPMERKING: Wanneer u de papie rlade opent, kan het gebeuren dat daardoor het venst er Lade- eigenschappen wor d t geopend. Dit hangt af van de vraag of de gebruiker deze optie heeft geselecteerd; zie pagina 2-5van deze handleiding voor meer informatie.

1. De lade langzaam naar buiten trekken tot deze stopt.

2. Papier met het correcte formaat in de lade plaatsen in de

correcte invoerrichting.

• Papier met de naadzijde omhoog in de laden plaatsen (de naadzijde is de zijde waar de randen van de papierverpakking op elkaar geplakt zijn).

• Geen papier boven de MAX-lijn op de achterste randgeleider plaatsen.

• Geen extra riemen papier in het open gedeelte van de papierladen plaatsen. De lade werkt pas weer nadat u het papier hebt verwijderd.

3. De papiergeleiders afstellen door de ontgrendeling in de

geleider in te drukken en de randgeleider voorzichtig te verplaatsen tot deze de rand van het papier in de lade nét raakt.

4. Voer in het venster Lade-eigenschappen de juiste

papiergegevens in, zoals het formaat, soort en gewicht.

5. Selecteer OK om de informatie op te slaan en het venster

Lade-eigenschappen te sluiten.

6. Sluit de papierlade.

• Alle laden beschikken over automatische formaatregistratie. Het formaat, gewicht, soort, en de richting van het papier dat is geplaatst wordt op de gebruikersinterface weergegeven nadat de lade is gesloten.

• Met de selectie van het juiste papiergewichtbereik wordt de prestatie en de beeldkwaliteit verbeterd.

• Zie de tabel op pagina 3-9 om pounds om te rekenen naar gram.

DocuColor 5000 Handleiding voor de gebruiker

3-11

3. Papierinformatie

Luchtregeling in papierladen

Met ventilatoren worden de omstandigheden in de papierladen optimaal gehouden voor de beste afdruk- en afleveringresultaten:

• Iedere papierlade beschikt over twee ventilatoren en twee waaiers. De ventilatoren bevinden zich voor aan elke lade en de twee waaiers bevinden zich aan de rechterkant van de lade.

• De hoofdventilator werkt continu en blaast hete lucht wanneer een van de volgende selecties is gemaakt: gecoat papier,

transparanten of gewoon papier 106 g/m andere ventilator aan de achterste rand werkt ook continu, maar produceert geen hete lucht.

• De papierladen beschikken over luchtregelingshendels waarmee de richting waarin de lucht wordt geleid kan worden geregeld.

Voor papier met een gewicht tussen 60 en 256 g/m luchtregelingshendel naar de voorzijde van de lade te zijn gericht.

Voor papier met een gewicht tussen 257 en 300 g/m luchtregelingshendel naar de achterzijde van de lade te zijn gericht.

of zwaarder. De

dient de

3-12

DocuColor 5000 Handleiding voor de gebruiker

Verkeerd papier in lade

3. Papierinformatie

Als het papier dat in de papierlade is geplaatst niet overeenkomt met het papier dat geprogrammeerd is in het venster Ladeeigenschappen, wordt op de gebruikersinterface een bericht Lade x: Papierformaat wijkt af weergegeven.

Ga als volgt te werk als u dit bericht ontvangt:

1. Plaats het papier aangegeven in het venster Lade x:

Papierformaat wijkt af, of

2. Wijzig de Lade-eigenschappen, zodat de papiergegevens

voor de lade overeenkomen met die van het papier dat zich in de lade bevindt.

a. Controleer het formaat, type (gecoat, ongecoat etc.) en

gewicht van het papier dat in de lade is geplaatst.

b. Voer die informatie in het venster Lade-eigenschappen

in.

DocuColor 5000 Handleiding voor de gebruiker

3-13

3. Papierinformatie

3-14

DocuColor 5000 Handleiding voor de gebruiker

4. Accessoires

Lade 3 en 4 (tweede invoermodule)

De tweede invoermodule is een optioneel invoerapparaat dat lade 3 en 4 bevat. Deze module bevat hetzelfde aantal en soorten afdrukmaterialen als de eerste invoermodule, die lade 1 en 2 bevat. De eerste invoermodule is niet optioneel en is permanent op de digitale pers aangesloten.

Elke papierlade kan 2000 vel papier van 90 g/m “Richtlijnen voor papier” in het hoofdstuk 3 op pagina 3.5 voor meer informatie over het gebruik van specifieke papiersoorten.

OPMERKING: Raadpleeg altijd de Lijst Aanbevolen materialen (Recommended Materials List) en de Speciality Media Guide (Handleiding Speciale media).

bevatten. Zie

Onderdelen

Tweede invoermodule

Eerste invoermodule

DocuColor 5000 Handleiding voor de gebruiker

4-1

4. Accessoires

Transportmodule

Papierbaan

Papier wordt vanuit de rechterzijde van de laden ingevoerd. Vellen gaan van het transportgebied achter de rechterdeur van de tweede invoermodule naar het bovenste transportgebied boven papierladen 1 en 2, en door de transportmodule de pers in.

SFM-transportgebied

Lade 3

Lade 4

Bovenste transportgebied

Lade 1

Lade 2

4-2

DocuColor 5000 Handleiding voor de gebruiker

Richtlijnen voor papier

Voor de beste resultaten de volgende richtlijnen in acht nemen:

• Geen papier of andere afdrukmaterialen boven de MAX-lijn

• Geen extra pakken papier in de laden bewaren.

• Geen gekreukt, gescheurd, gekruld of gevouwen papier

• De aanbevolen papierformaten en -gewichten uit de Lijst met

• Volg de suggesties op in de Specialty Media Guide: Hints and

• Geen verschillende formaten en gewichten combineren in één

• Controleer of de lade is ingesteld op het correcte formaat,

OPMERKING: Bij het plaatsen van het papier dienen de papiergeleiders goed te worden afgesteld. Indien het papier NIET correct is geplaatst, wordt dit scheef ingevoerd en treden papierstoringen op.

4. Accessoires

plaatsen op de achterste papiergeleider.

gebruiken.

aanbevolen materialen gebruiken.

Tips.

papierlade.

bereik voor het gewicht en papiersoort.

DocuColor 5000 Handleiding voor de gebruiker

4-3

4. Accessoires

Papierspecificaties

Papier Alle papierladen

Minimumpapierformaat 182 x 182 mm

(7,2 x 7,2 inch)

Maximumpapierformaat 320 x 488 mm

(12,6 x 19,2 inch)

Standaardformaten B5 LKE/KKE

B4 KKE 8 x 10 inch LKE / KKE 8,5 x 13 inch KKE 11 x 17 inch KKE

12,6 x 17,7 inch KKE SRA3 inch (320 x 450 mm) KKE

Bereik papiergewicht

60 - 300 g/m

(gewoon papier - zwaar omslagmateriaal)

Transparanten

(2)

Ja (A4 LKE of 8,5 x 11 inch LKE)

Etiketten

Transferpapier

(2)

Gecoat papier (120 g/m2/80 lb)

(3) (4)

Nee

Ongecoat papier (90 g/m2/24 lb)

Tabbladinvoegingen

(5)

Geperforeerd (LKE) Ja: 2, 3, 4 gaten

(1)

A4 LKE/KKE A3 KKE 8,5 x 11 inch LKE/KKE 8,5 x 14 inch KKE 12 x 18 inch KKE

12,6 x 19,2 inch KKE

(1)

Zelfkopiërend papier Ja

(1)

Zie "Papier van aangepast (niet-standaard) papierformaat" op

pagina 3-8.

(2)

Zie de Lijst aanbevolen materialen en de Speciality Media Guide

(Handleiding Speciale media) voor richtlijnen.

(3)

2-zijdig is beperkt tot papier met een gewicht van maximaal

220 g/m

(4)

L80 g/m2 kan niet worden gebruikt voor 2-zijdig bij hoge

vochtigheid. L85 g/m

(5)

Zie "Tabbladinvoegingen" op pagina 3-6.

4-4

gecoat materiaal is niet toegestaan.

DocuColor 5000 Handleiding voor de gebruiker

Papier plaatsen

Het papier wordt op dezelfde manier in laden 3 en 4 geplaatst als in laden 1 en 2; gebruik daarom dezelfde procedure. Zie pagina 3-11 voor de procedure.

Luchtregeling in papierladen

Met ventilatoren worden de omstandigheden in de papierladen optimaal gehouden voor de beste afdruk- en afleveringresultaten:

• Iedere papierlade beschikt over twee ventilatoren. De hoofdventilator werkt continu en blaast hete lucht wanneer een van de volgende selecties is gemaakt: gecoat papier,

transparanten of gewoon papier 106 g/m andere ventilator aan de achterste rand werkt ook continu, maar produceert geen hete lucht.

• De papierladen beschikken over luchtregelingshendels waarmee de richting waarin de lucht wordt geleid kan worden

geregeld. Voor papier met een gewicht tussen 60 en 256 g/m dienen de luchtregelingshendels naar de voorzijde van de lade te zijn gericht. Voor papier met een gewicht tussen 257 en

300 g/m van de lade te zijn gericht.

4. Accessoires

of zwaarder. De

dient de luchtregelingshendel naar de achterzijde

De luchtregelingshendels verschuiven al naar gelang het gewicht van het geplaatste papier. De hendels naar voren verschuiven

voor papier met een gewicht tussen 60 en 256 g/m met een gewicht tussen 257 en 300 g/m

de hendels naar de

. Voor papier

achterzijde van de lade schuiven.

DocuColor 5000 Handleiding voor de gebruiker

4-5

4. Accessoires

Papierstoringen oplossen

Fysieke kenmerken

Wanneer er ergens in de digitale pers een papierstoring is, wordt dit aangegeven met een bericht. Volg de instructies op het scherm om de storing te verhelpen in het gebied of de gebieden die op het scherm worden getoond en om het afdrukken te hervatten. Extra instructies om de storing te verhelpen zijn ook te vinden in Hoofdstuk 5 op pagina 5-5.

Formaat

1060 mm (41,7 inch) B x 750 mm (29,5 inch) D x 969 mm (38 inch) H.

Gewicht

250 kg.

Vereisten m.b.t. ruimte

Vraag de Xerox-technicus de Installation Planning Guide

(Handleiding Planning installatie) te raadplegen voor vereisten wat betreft de benodigde werkruimte.

4-6

DocuColor 5000 Handleiding voor de gebruiker

Uitlegtafel

4. Accessoires

De uitlegtafel is een optionele afwerkeenheid met stapel- en staffelfunctionaliteit voor de aflevering in een afdrukkenopvangbak. De uitlegtafel wordt aan de rechterkant van de digitale pers aangesloten en neemt de plaats in van de staffelopvangbak.

De afdrukkenopvangbak van de uitlegtafel heeft een capaciteit van 3500 vel papier van 90 g/m

(of 370 mm hoog). De bovenste

opvangbak van de uitlegtafel heeft een capaciteit van 250 vel

papier met een gewicht van 90 g/m

. De uitlegtafel wordt geleverd met twee wagens. U kunt desgewenst nog een extra wagen aanschaffen. Contact opnemen met een Xerox-medewerker voor meer informatie.

OPMERKING: De afdrukkenopvangbak kan maximaal 45 kg aan afdrukken dragen, en kan daarom niet 3500 vel gecoat papier (bijvoorbeeld SRA3) bevatten.

DocuColor 5000 Handleiding voor de gebruiker

4-7

4. Accessoires

Met de uitlegtafel kunt u het volgende doen:

• De mode Staffelen selecteren wanneer sets naar de

afdrukkenopvangbak worden verzonden.

• Documenten naar de bovenste opvangbak verzenden.

• Sets met verschillende formaten naar de afdrukkenopvangbak

of de bovenste opvangbak verzenden.

OPMERKING: Geen grotere set s op kleinere stapel en. Dit kan papierstoringen veroor zaken.

• Een proefset naar de bovenste opvangbak verzenden.

• Twee uitlegtafels aan de digitale pers koppelen en sets naar

uitlegtafel 1, uitlegtafel 2 of beide uitlegtafels verzenden.

• Sets via de afdrukkenopvangbak naar een andere

aangesloten afwerkeenheid verzenden.

4-8

DocuColor 5000 Handleiding voor de gebruiker

Onderdelen

4. Accessoires

Bedieningspaneel

Item-

nummer

1 Lampje Gereed Het lampje Gereed knippert tijdens de initialisatie en brandt constant

2 Toets Proefset Indrukken om de volgende set in de bovenste opvangbak te laten afleveren.

3 Toets Leegmaken Deze toets eenmaal indrukken om de afdrukkenopvangbak te laten zakken

4 Lampje Leegmaken Licht op wanneer de afdrukkenopvangbak volledig omlaag is gekomen en de

5 Lampje Wachten Knippert wanneer de afdrukkenopvangbak omhoog of omlaag beweegt.

6 Weergave storingscode Er wordt een code weergegeven wanneer er een storing optreedt in de

7 Papierstoringszone

bovenste opvangbak

8 Papierstoringszone

overbruggingstransport

9 Papierstoringszone

afdrukkenopvangbak

Naam Functie

wanneer de uitlegtafel in gebruik of in de standby-mode is.

en de voordeur te ontgrendelen. Indien deze toets wordt ingedrukt terwijl een opdracht wordt uitgevoerd, worden alle vellen in de papierbaan afgeleverd voordat de afdrukkenopvangbak omlaag gaat.

voordeur kan worden geopend.

afdrukkenopvangbak. Zie de storingscodetabel voor de uitlegtafel in het gedeelte Problemen oplossen van dit hoofdstuk.

Knippert in geval van een papierstoring.

Knippert wanneer er een papierstoring is of de deur open staat.

Niet van toepassing

Aantaltoetsen (niet weergegeven)

Wordt gebruikt door de servicetechnicus voor diagnostische tests. De aantaltoetsen bevinden zich rechtsvoor op het bedieningspaneel.

DocuColor 5000 Handleiding voor de gebruiker

4-9

4. Accessoires

Koelventilator

De afdrukkenopvangbak is uitgerust met een koelventilator die u desgewenst aan of uit kunt zetten. De koelventilator bevindt zich aan de binnenzijde van de voordeur:

Koelventilato

De koelventilator is normaal gesproken uitgeschakeld. U dient de ventilator Aan te zetten als u gecoat papier met een gewicht van

120 g/m

Als u ongecoat papier of gecoat papier van minder dan 120 g/m

of zwaarder gebruikt.

gebruikt, dient u de ventilator uit te zetten.

4-10

DocuColor 5000 Handleiding voor de gebruiker

4. Accessoires

De volgende stappen uitvoeren om de koelventilator Aan te

zetten:

1. Open het voorpaneel.

2. De schakelaar van de koelventilator op Aan zetten.

AAN/UITschakelaar

TIP: Zet de koelventilator alleen aan voor papier van 120 g/m

zwaarder.

OPMERKING: V ergeet niet de koelventil ator uit te zet ten wanneer u klaar bent, en wanneer u papier van minder dan 120 g/m

gebruikt.

DocuColor 5000 Handleiding voor de gebruiker

4-11

4. Accessoires

Papierbaan

TIP: Etiketten moeten naar de bovenste opvangbak van de

uitlegtafel worden gezonden.

Bovenste opvangbak

Vellen worden naar de bovenste opvangbak van de uitlegtafel getransporteerd:

• Wanneer vellen na een papierstoring worden verwijderd.

• Wanneer de toets Proefset wordt geselecteerd.

• Wanneer deze opvangbak is geselecteerd als

afleveringslocatie.

Afdrukkenopvangbak

Sets worden getransporteerd naar de afdrukkenopvangbak van de uitlegtafel.

Overbruggingstransport

Met het overbruggingstransport worden sets via de uitlegtafel naar een aangesloten afwerkeenheid of een andere uitlegtafel getransporteerd.

Als uw systeemconfiguratie twee uitlegtafels heeft, is het overbruggingstransport op de tweede uitlegtafel niet beschikbaar.

4-12

DocuColor 5000 Handleiding voor de gebruiker

Richtlijnen voor papier

• De afdrukkenopvangbak van de uitlegtafel is geschikt voor

• Transparanten kunnen naar de bovenste opvangbak van de

• Gecoat papier lichter dan 100 g/m

Aanbevolen baseline/centerline

De volgende papiersoorten worden aanbevolen als baseline/centerline voor de beste kwaliteit met uw afdrukkenopvangbak:

• Ongecoat: Xerox Digital Color Xpressions +, 90 g/m

4. Accessoires

papier van 60 - 300 g/m

- gecoat of ongecoat, met de mogelijkheid van mindere papierkwaliteit en meer papierstoringen

uitlegtafel of naar de afdrukkenopvangbak van de uitlegtafel worden geleid. De maximale hoogte van de stapel is 100 transparanten.

is niet altijd even

betrouwbaar als gecoat papier van meer dan 100 g/m

Xerox Digital Color Colotech+ 90 g/m

, 24 lbs.

• Gecoat: Xerox Digital Color Color Gloss Coated Text

(120 g/m Coated 120 g/m

, 80 lbs). Xerox Digital Color Colotech + Gloss

DocuColor 5000 Handleiding voor de gebruiker

4-13

4. Accessoires

Papierspecificaties

Papierformaat Aflevering

Gevestigde

benaming

B5 7,2 x 10,1

A4 8,3 x 11,7

Letter 8,5 x 11 inch KKE Ja Ja Ja

Legal 8,5 x 14 inch KKE Ja Ja Ja

B4 10,1 x 14,3

Tab lo id 11 x 17 inch KKE Ja Ja Ja

A3 11,7 x 16,5

Inch Richting Afdrukken-

opvangbak

60 - 300 g/m

KKE Ja Ja Ja

inch

LKE Ja Ja Ja

inch

KKE Ja Ja Ja

inch

8,5 x 13 inch KKE Ja Ja Ja

KKE Ja Ja Ja

inch

11 x 14,9

inch

KKE Ja Ja Ja

Overbrugging-

stransport

60 - 300 g/m

opvangbak

60 - 300 g/m

Bovenste

12 x 18 inch KKE Ja Ja Ja

SRA3 12,6 x 17,7

inch

8 x 10 inch LKE Ja Ja Ja

A4 8,3 x 11,7

inch

Letter 8,5 x 11 inch LKE Ja Ja Ja

Kai8 10,5 x 15,3

inch

Kai16 10,5 x 7,6

inch

Transparanten A4 & Letter LKE Ja * Ja * Ja *

Etiketten A4 & Letter LKE Nee Ja * Ja *

KKE Ja Ja Ja

LKE Ja Ja Ja

KKE Ja Ja Ja

LKE Ja Ja Ja

*De klant wordt aangeraden stapels van minder dan 100 te gebruiken, maar er is geen systeemlimiet ten aanzien van de selectie van de klant.

4-14

DocuColor 5000 Handleiding voor de gebruiker

Afdrukkenopvangbak leegmaken

Gebruik de volgende procedure om de afdrukkenopvangbak van de uitlegtafel leeg te maken wanneer de bak vol is of wanneer u een voltooide opdracht wilt ophalen.

1. Druk op de toets Leegmaken op het bedieningspaneel van

de uitlegtafel. Het lampje Wachten knippert totdat de afdrukkenopvangbak van de uitlegtafel de laagste stand heeft bereikt.

2. De voordeur openen wanneer het lampje Leegmaken

brandt.

3. De borgstang boven op de stapel papier plaatsen.

4. Trek de uitlegtafelwagen recht naar buiten.

5. De borgstang verwijderen.

6. Verwijder het papier uit de afdrukkenopvangbak van de

uitlegtafel.

4. Accessoires

7. Duw de lege uitlegtafelwagen recht in de uitlegtafel.

8. Plaats de borgstang op de vaste plek binnen de uitlegtafel.

OPMERKING: De voordeur kan niet worden gesloten indien de borgstang niet correct aan het frame van de uitl egtafel is bevestigd.

9. Sluit de voordeur van de uitlegtafel.

10. De instructies in de gebruikersinterface van de digitale pers

opvolgen om het afdrukken te hervatten.

DocuColor 5000 Handleiding voor de gebruiker

4-15

4. Accessoires

Toepassingen sel ect e ren

Raadpleeg voor opdrachten die via het netwerk worden verzonden de documentatie die bij uw kleurenserver is geleverd voor informatie over het selecteren van opties voor de uitlegtafel op de printerdriverschermen.

Automatisch wisselen tussen opvangbakken inschakelen

Indien uw systeem twee uitlegtafels bevat, heeft u de optie om automatisch wisselen tussen opvangbakken in te schakelen. Zo kan de digitale pers automatisch een beschikbare opvangbak van de uitlegtafel selecteren om uw sets af te leveren.

Wanneer de afdrukkenopvangbak van de uitlegtafel vol raakt of wanneer de toets Leegmaken wordt geselecteerd, levert de digitale pers al het papier in de digitale pers af in dezelfde afdrukkenopvangbak en schakelt vervolgens over op de andere opvangbak voor de rest van de opdracht.

OPMERKING: De afdrukkenopvangbak van de uitlegtafel heeft een capaciteit van 3500 vel papier van 90 g/m

Raadpleeg altijd de Lijst aanbevolen materialen (Recommended Materials List) en de Handleiding Speciale media (Speci ality Media Guide) voor bijgewerkte informatie over het gebruik van specifieke media met de uitlegtafel.

(of 370 mm hoog).

4-16

DocuColor 5000 Handleiding voor de gebruiker

DFA-afwerkeenheid gebruiken

Er kan een DFA (Digital Finishing Architecture)-afwerkeenheid rechtstreeks worden aangesloten op de digitale pers of de uitlegtafel.

Alle DFA-eenheden worden geïnstalleerd door uw Xeroxtechnicus. Nadat de eenheid is geselecteerd, bieden de schermen van de gebruikersinterface selecties voor de afwerkmodule.

Voor opdrachten die via het netwerk worden verzonden, de documentatie raadplegen die bij uw kleurenserver is geleverd voor informatie over het selecteren van DFA-opties op de printerdriverschermen.

Papierstoring verhelpen

Wanneer er ergens in de uitlegtafel een papierstoring is, wordt dit aangegeven met een bericht in de gebruikersinterface van de digitale pers. De instructies op het scherm volgen. Het beeld op het bedieningspaneel van de afdrukkenopvangbak knippert en geeft het gebied aan waar de papierstoring zich voordoet.

4. Accessoires

DocuColor 5000 Handleiding voor de gebruiker

4-17

4. Accessoires

Papierstoring in het overbruggingstransport verhelpen

Voer de volgende stappen uit om de papierstoring in de overbruggingstransportzone van de uitlegtafel te verhelpen en het afdrukken te hervatten.

1. Verwijder papier uit de bovenste opvangbak van de

uitlegtafel.

2. Til het bovendeksel van de uitlegtafel op.

3. De groene hendel omhoog brengen die wordt aangegeven

in de gebruikersinterface en al het papier in de overbruggingstransportzone verwijderen. Alleen papier verwijderen uit de aangegeven zones.

4. Elke groene hendel naar beneden duwen.

5. Sluit het bovendeksel van de uitlegtafel.

6. Indien in de gebruikersinterface wordt aangegeven dat er

een papierstoring in de digitale pers instructies op het scherm om papier in het aangeduide gebied te verwijderen. Extra instructies om de storing te verhelpen zijn ook te vinden in Hoofdstuk 5 op pagina 5-5.

is, volg dan de

7. Volg de instructies in de gebruikersinterface op om het

afdrukken te hervatten.

4-18

DocuColor 5000 Handleiding voor de gebruiker

Papierstoringen in de bovenste opvangbak en afdrukkenopvangbak verhelpen

Verwijder al het papier uit de bovenste opvangbak van de uitlegtafel.

Voer de volgende stappen uit om de papierstoring in de afdrukkenopvangbak van de uitlegtafel te verhelpen en het afdrukken te hervatten.

1. Druk op de toets Leegmaken op het bedieningspaneel van

de uitlegtafel. Het lampje Wachten knippert totdat de afdrukkenopvangbak de laagste stand heeft bereikt.

2. De voordeur openen wanneer het lampje Leegmaken

brandt.

3. De borgstang boven op de stapel papier plaatsen.

4. Trek de uitlegtafelwagen recht naar buiten.

5. Steek uw hand in de uitlegtafel en verwijder vastgelopen

papier.

4. Accessoires

Onderhoud

6. Duw de uitlegtafelwagen recht in de uitlegtafel.

7. Plaats de borgstang op de vaste plek binnen de uitlegtafel.

OPMERKING: De voordeur kan niet worden gesloten indien de borgstang niet correct aan het frame van de uitlegtafel is bevestigd.

8. Sluit de voordeur van de uitlegtafel.

9. De instructies in de gebruikersinterface van de digitale pers

opvolgen om het afdrukken te hervatten.

Reinig geen zones binnen de uitlegtafel tenzij u daartoe van Xerox een opdracht krijgt. Indien de deksels of de voordeur dienen te worden gereinigd, een stuk keukenpapier of een zachte schone doek bevochtigen met een vloeibaar, niet-agressief glasreinigingsmiddel of met water.

Voorkom beschadiging van de uitlegtafel: giet of spuit geen reinigingsmiddel of water rechtstreeks op de uitlegtafel. Altijd de doek bevochtigen.

Gebruik geen andere reinigingsmiddelen of oplosmiddelen op de uitlegtafel, omdat dit tot reacties kan leiden met de verf op de panelen, zodat deze uiteindelijk gaat bladderen.

DocuColor 5000 Handleiding voor de gebruiker

4-19

4. Accessoires

Problemen oplossen

Bel het Xerox Welcome Centre indien de problemen niet verholpen zijn met de aanbevolen oplossingen. Er verschijnen storingscodes op het bedieningspaneel van de uitlegtafel, die hieronder worden beschreven.

Storingscode Oorzaak Oplossing

212 100 212 110 212 120 212 130 212 140 212 900

212 251 212 252 212 253 212 254

212 302 Bovenpaneel open Sluit het bovenpaneel.

212 540 Afdrukkenopvangbak

212 541 Positie

Papierstoring Er is tijdens het invoeren een papierstoring

opgetreden. Vellen uit de papierstoringszones verwijderen. Open het bovenpaneel en de voordeur en sluit deze. Mogelijk wordt een foutief vel afgeleverd in de bovenste opvangbak. Indien de papierstoring plaatsvindt in de tweede uitlegtafel, controleer dan de overbruggingstransportzone in de eerste uitlegtafel.

Probleem met de afdrukkenopvangbak

vol

afdrukkenopvangbak

Apparaat uit- en weer inschakelen.

De afdrukkenopvangbak leegmaken.

• Toets Leegmaken indrukken. Het lampje Wachten knippert totdat de afdrukkenopvangbak de laagste stand heeft bereikt.

• Wanneer de afdrukkenopvangbak de laagste stand heeft bereikt, de voordeur openen.

• De uitlegtafelwagen verwijderen.

• Al het opgestapelde papier verwijderen.

• Plaats de uitlegtafelwagen correct in de uitlegtafel.

• Sluit de voordeur.

212 542 Geen

uitlegtafelwagen

212 544 Deur open De deur sluiten.

4-20

Open de voordeur. Verwijder de uitlegtafelwagen uit de uitlegtafel. Plaats de uitlegtafelwagen correct in de uitlegtafel. Sluit de voordeur.

DocuColor 5000 Handleiding voor de gebruiker

Stroomuitval

Indien de stroomvoorziening van de uitlegtafel is uitgevallen:

• Controleren of het netsnoer op het juiste stopcontact is aangesloten.

• De digitale pers dient te zijn aangezet en de aardlekschakelaar dient in de stand Aan te staan.

• Indien de stroom met de bovenstaande procedure niet is hersteld, het Xerox Welcome Centre bellen.

Neem ook contact op met het Xerox Welcome Centre indien de stroomtoevoer naar de uitlegtafel regelmatig of extreem vaak wordt onderbroken.

4. Accessoires

DocuColor 5000 Handleiding voor de gebruiker

4-21

4. Accessoires

Algemene staffel-/nieteenheid (CSS)

De algemene staffel-/nieteenheid is een optionele afwerkeenheid die sets kan staffelen en een enkele of dubbele niet kan plaatsen.

Sets van maximaal 50 vellen papier van 64-80 g/m worden geniet.

De CSS dient te worden aangesloten aan de rechterkant van de digitale pers, op de plaats van de staffelopvangbak. De opvangbak van de CSS heeft een capaciteit van 2000 vel papier

(van 64-80 g/m staffelmode, waarbij de gestapelde sets iets van elkaar verschoven in de opvangbak van de CSS worden afgeleverd. De staffel-/nieteenheid kan tevens 250 ongeniete vellen papier van

64-80 g/m

Voorbladen kunnen worden gebruikt bij uw kleurenserver. Ze dienen te worden afgedrukt op papier van 8,5 x 11 inch, LKE. De handleiding van uw kleurenserver raadplegen voor meer informatie over het inschakelen van deze toepassing.

naar de bovenste opvangbak van de CSS sturen.

kunnen

). De staffel-/nieteenheid beschikt over een

Onderdelen van de CSS

Bovenste opvangbak

Opvangbak staffel/nieteenhei

4-22

DocuColor 5000 Handleiding voor de gebruiker

Bedieningspaneel

4. Accessoires

Item-

nummer

1 Lampje Gereed Het lampje Gereed knippert wanneer de

2 Lampje

3 Aantaltoetsen De aantaltoetsen, inclusief de C-toets, kunnen

4 Berichtvenster Hierin worden de storingscodes

Naam Functie

digitale pers wordt geïnitialiseerd. Het lampje Gereed brandt continu wanneer de pers in gebruik of standby is.

Het indicatielampje Nieteenheid knippert

Nieteenheid

wanneer het aantal nieten in de nieteenheid klein is. Het lampje Nieteenheid brandt continu wanneer de nieteenheid leeg is.

alleen door de Xerox-servicetechnicus worden gebruikt.

weergegeven.

5 Storingsdiagram De zone van de CSS waar zich een

DocuColor 5000 Handleiding voor de gebruiker

papierstoring voordoet is aangegeven.

4-23

4. Accessoires

Elektrisch e en omgevingsvereisten

Westelijk halfrond: 115 V wisselstroom, 15 amp voor 60 Hz. en

220 V wisselstroom, 10 amp voor installaties van 50 Hz.

Europa: 200-240 Volt, 10 amp, 50 Hz wandcontactdoos.

De staffel-/nieteenheid dient op een eigen voedingsbron (niet die van de digitale pers) te worden aangesloten.

Papierspecificaties

Omgevings-

vereisten

Minimum Maximum

Temperatuur: 10 ºC 32 ºC

Relatieve

20% 80% luchtvochtigheid (%):

Hoogte: Niet van

toepassing

Hoger dan 2000 meter boven zeespiegelniveau kan lokale bijstellingen vereisen.

OPMERKING: De beste prestaties worden behaald wanneer de temperatuur tussen 20-25 ºC blijft.

In de bovenste opvangbak van de CSS kunnen alle papiersoorten,

-formaten en -gewichten worden afgeleverd die door de digitale pers worden ondersteund. In de opvangbak van de CSS kunnen alle standaardpapierformaten worden afgeleverd die door de digitale pers worden ondersteund, inclusief formaten groter dan A3/11 x 17 inch.

4-24

TIP: Papier dat groter is dan A3/11 x 17 inch kan niet worden

geniet of gestaffeld.

DocuColor 5000 Handleiding voor de gebruiker

XEROX 5000 User Manual [nl]

Specifications and Main Features

Frequently Asked Questions

User Manual

Inhoudsopgave

Symbolen

Conventies

Veiligheidsbepalingen

Elektrische veiligheid

Apparaat loskoppelen

Veiligheid van de laser

Noord-Amerika

Europa (EU) en andere markten

Veiligheidsnormen

Noord-Amerika

Europa (EU) en andere markten

Veiligheid bij onde rho u d

Veilighe id ti jdens de bedien i ng

Veiligheid van ozon

Radiofrequentie

FCC in de VS

Bepalingen

In Canada (ICES-003)

V er ordeningen voor RFID

Goedkeuring van de veiligheid van extra lage-spanningscircuits

Certificeringen in Europa

Het is verboden in de VS

Het is verboden in Canada

Milieukennisgevingen voor Canada

Product recyclen en afvalverwerking

Noord-Amerika

Europese Unie

Andere landen

1. Overzicht

Onderdelen van de digitale pers

Externe onderdelen

Andere externe onderdelen

Tonerafvalcontainer

Aardlekschakelaars

Interne onderdelen identificeren

Label serienummer

Tonercassettes

Transportmodule

Papiertransportlade

Afleveringsmodule

Papierbaan in de digitale pers

Gebruikersinterface

Vak applicatiemenu's

Menu Systeem

Apparaatgegevens

Menu Help

Vak Opdracht-/systeemstatus

Overzicht opdrachten

Apparaatpictogram en berichtengebied

Vak Ladestatus

Belangrijkste bedieningstoetsen

Aanmeldings- en huidige gebruikersniveau

Huidige gebruikersniveau

Taal

Energiespaarstand

Onderbreken

Vak Tonerstatus

Toetsen Operateur/beheer der

Facturering en tellers

Verbruiksartikelen

Toetsen Beheerder

De digitale pers verplaatsen

Updates van klantendocumentatie

Overzicht

2. Lade-eigenschappen

Venster Lade-eigenschappen

Huidige lade-informatie

Niet beschikbaar voor...

Auto-laden verwisselen

Auto-papierselectie

In-/uitschakelen

Formaat

Aangepast papierformaat

Type

Gewicht
