Sagem_Fax_ATA101S.book Page 1 Jeudi, 21. février 2008 5:09 17

SAGEM FAX ATA 101S

User guide

Livret utilisateur

Benutzerhandbuch

Manuale d’uso

Guía del usuario

Manual do utilizador

Sagem_Fax_ATA101S.book Page 2 Jeudi, 21. février 2008 5:09 17

Sagem_Fax_ATA101S.book Page I Jeudi, 21. février 2008 5:09 17

CONTENT

What is an ATA (Analog Telephone Adapter)? ..........1

Recommendations and factory settings .....................1

The contents of your box .............................................2

Connections ..................................................................2

Installation and manual setup (via the Web

setup interface) .............................................................3

Accessing the Web setup interface .......................................3

Manual setup of the Sagem Fax ATA 101S ..........................4

Automatic installation and setup (via TFTP) ..............8

Installing the TFTP server ......................................................8

Creating CLI command files ..................................................8

Loading files from the TFTP server ....................................10

Glossary .......................................................................11

Safety Instructions ......................................................12

Electrical Supply ..................................................................12

Operator Accessible Areas ..................................................13

Maintenance ........................................................................13

Cleaning Your product .........................................................13

Operational Safety Information ............................................14

Maintenance Information .....................................................14

ENG

Recommendations ......................................................15

General Information .............................................................15

Declaration of conformity .....................................................15

Environment .........................................................................16

Trademarks ..........................................................................17

Customer Information .................................................17

Guarantee ....................................................................18

User guide I

Sagem_Fax_ATA101S.book Page II Jeudi, 21. février 2008 5:09 17

II Sagem Fax ATA 101S

Sagem_Fax_ATA101S.book Page 1 Jeudi, 21. février 2008 5:09 17

USER GUIDE

WHAT IS AN ATA (ANALOG TELEPHONE ADAPTER)?

The Sagem Fax ATA 101S is a voice over IP gateway allowing you to
connect analog terminals (fax machine, telephone, etc.) to a voice
over IP infrastructure (IP operator, IPPBX or VoIP gateway).

Through the Sagem Fax ATA 101S, you can continue to use your
analog telecommunications peripherals via your voice over IP
telephone architecture.

RECOMMENDATIONS AND FACTORY SETTINGS

Make sure to reserve an IP bandwidth sufficient to provide
transmission quality.

The bandwidth to be reserved depends on the codec you use:

• G711: 64 Kbps

• G729: 8 Kbps

• T. 38 : up to 14.4Kbps

The default network data of the setup Ethernet port (LAN port) are as
follows:

• IP address: 192.168.134.1

• Sub-network mask: 255.255.255.0

• User name: user

• Password: user

Important

The Sagem Fax ATA 101S has two Ethernet ports
(RJ45):

• LAN provides access to the unit’s setup via the

manual setup method (see “See Installation and
manual setup (via the Web setup interface)”,
page 3).

• WAN provides access to the unit’s automatic
setup (see “See Automatic installation and setup
(via TFTP)”, page 8) and allows the unit to be
connected to an IPBX, a VoIP gateway or an IP
operator.

ENG

User guide 1

Sagem_Fax_ATA101S.book Page 2 Jeudi, 21. février 2008 5:09 17

THE CONTENTS OF YOUR BOX

• this user guide

• 1 Sagem Fax ATA 101S

• 1 power supply unit

CAUTION!

Only use the electrical power supply provided with
the product. Using an unauthorised power supply
may damage the device.

CONNECTIONS

1

2

3

4

Only use the electrical power supply
provided with the product. Using an
unauthorised power supply may damage
the device.

Electrical power supply part number:

Europe: KSAD1200150W1EU A - NETBIT
UK: KSAD1200150W1UK A - NETBIT
USA/Canada: KSAD1200150W1US - Ktec

1 Power supply unit.

2 - LINE

3 - WAN

4 - LAN

Connection socket for analog terminal
(telephone, fax machine, etc.).

Connection socket for switch, router or
modem.

Connection socket for PC.

Only used for device setup.

Warning: For Line, WLAN and LAN interfaces, do not connect

cable that go outside of the building.

2 Sagem Fax ATA 101S

Sagem_Fax_ATA101S.book Page 3 Jeudi, 21. février 2008 5:09 17

INSTALLATION AND MANUAL SETUP (VIA THE WEB SETUP

INTERFACE)

When you do not have many units to set up, it is recommended to set
up the ATA through the Web interface. This setup mode allows you to
set up your Sagem Fax ATA 101S simply and quickly.

Note

This method is recommended when installing and
setting up 1 to 10 units.

Accessing the Web setup interface

1. Connect the LAN RJ45 connector located at the rear of the unit

directly to your computer via a crossed cable, or to a Hub/Switch
via a straight cable.

Important

Make sure to use a Hub/Switch that is not
connected to your computer network. This will
avoid any IP address conflicts.

2. Set up your network card so that it is located in the same IP

network as the LAN connection socket of your Sagem Fax ATA
101S.
You can use the following default IP settings:

• IP address: 192.168.134.10

• Sub-network mask: 255.255.255.0

• Default gateway: blank

ENG

User guide 3

Sagem_Fax_ATA101S.book Page 4 Jeudi, 21. février 2008 5:09 17

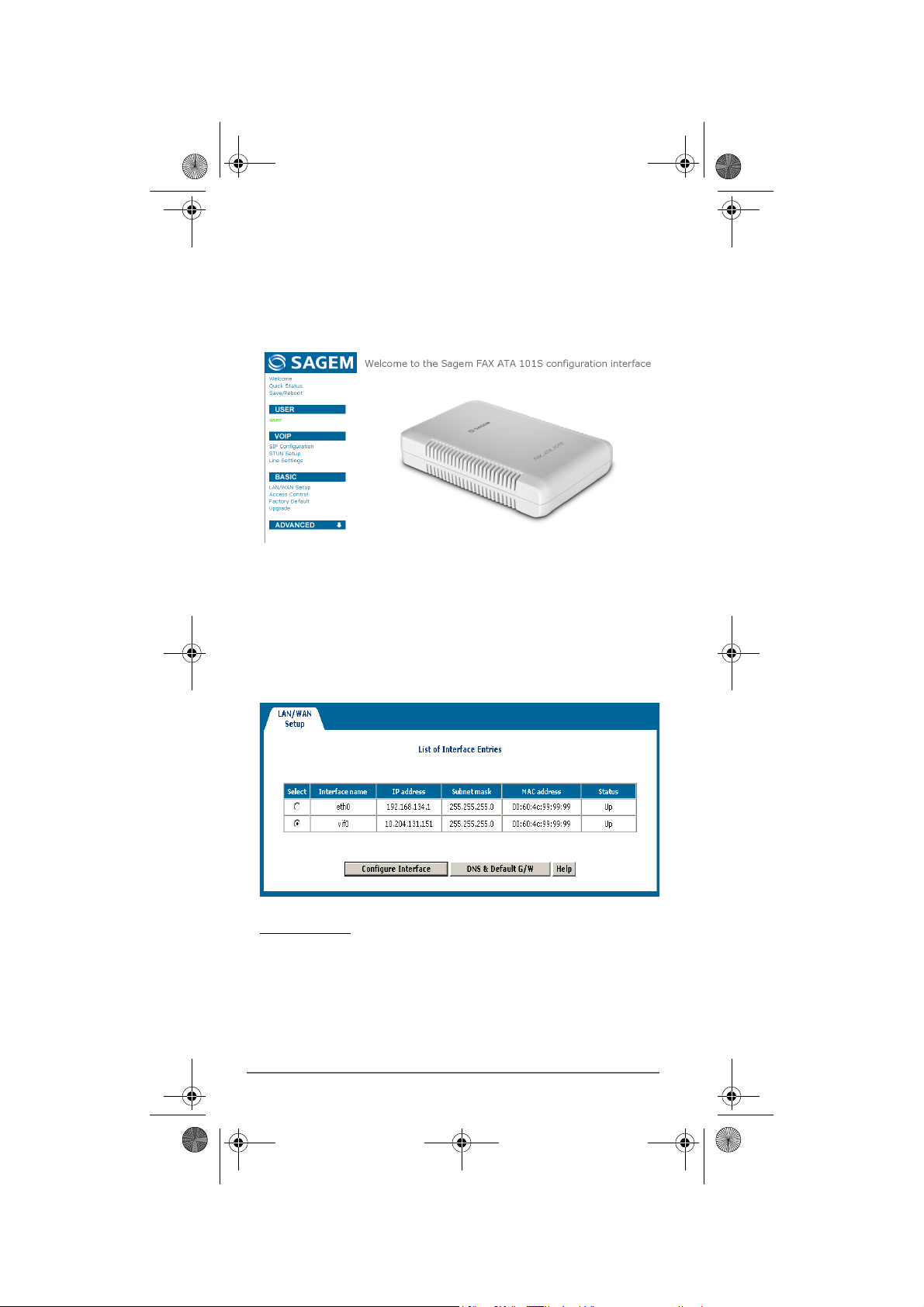

3. Access the setup interface of your Sagem Fax ATA 101S using

your Internet browser by entering the address http://

192.168.134.1, then enter the required access codes.
You can use the following default access codes:

• User name: user

• Password: user

You can then assign an IP address (fixed or dynamic via a DHCP
server) to the Sagem Fax ATA 101S WAN port via the Web setup
interface.

Manual setup of the Sagem Fax ATA 101S

Step 1 - Basic > LAN/WAN Setup menu

eth0 setting

These settings do not need to be changed as they are the
settings of the Sagem Fax ATA 101S "LAN" interface, i.e. the
interface that allows you to access the ATA unit setup interface.

4 Sagem Fax ATA 101S

Sagem_Fax_ATA101S.book Page 5 Jeudi, 21. février 2008 5:09 17

vif0 setting

This setting allows you to assign an IP address to the WAN
interface of your Sagem Fax ATA 101S so that you can connect it
to your computer network, or more specifically to your VoIP
architecture.

1. Check Select on the line corresponding to vif0.

2. Click on Configure interface.

3. Two options are then proposed:

• Dynamic IP address from DHCP server: select this mode if

you want your network’s DHCP server to automatically assign
an IP address to the WAN interface of your Sagem Fax ATA
101S (this option is activated by default).

• Static IP address: select this mode if you want to manually

define the fixed IP address of the WAN interface of your Sagem
Fax ATA 101S.

Step 2 - VoIP > SIP Configuration > SIP general > proxy
configuration menu

If you use a proxy for SIP authentication and call routing:

ENG

1. Check the Use proxy box.

2. According to the recommendations of your SIP provider or your

VoIP administrator, fill in the Outbound proxy, Registar proxy
and SIP domain fields.

User guide 5

Sagem_Fax_ATA101S.book Page 6 Jeudi, 21. février 2008 5:09 17

Step 3 - SIP Configuration > SIP general > Tel to IP routing table
menu

If you do not use a proxy, you can set up the routing tables via this
menu. The routing tables of the Sagem Fax ATA 101S allow you to
create a routing of type "Tel to IP".

Route the call coming from the analog terminal connected to the
Sagem Fax ATA 101S to a specific IP terminal (IPBX, VoIP gateway,
IP telephone, IP fax machine, etc.) according to the dialled number
prefix.

1. To create a routing table click on Add.

The following window is displayed:

1. In the Speed dial field, enter the code used to detect the routing

table to be used when the user dials a number starting with this
code. This code can contain one to three digits.

2. In the User name and IPv4 addr fields, enter the information

relating to the VoIP peripheral to which the call is to be routed.
You can also define the communication port (the ATA default port
proposed is the port normally used by the SIP protocol).

3. To validate, click on Add.

The new routing rule is then created.

6 Sagem Fax ATA 101S

Sagem_Fax_ATA101S.book Page 7 Jeudi, 21. février 2008 5:09 17

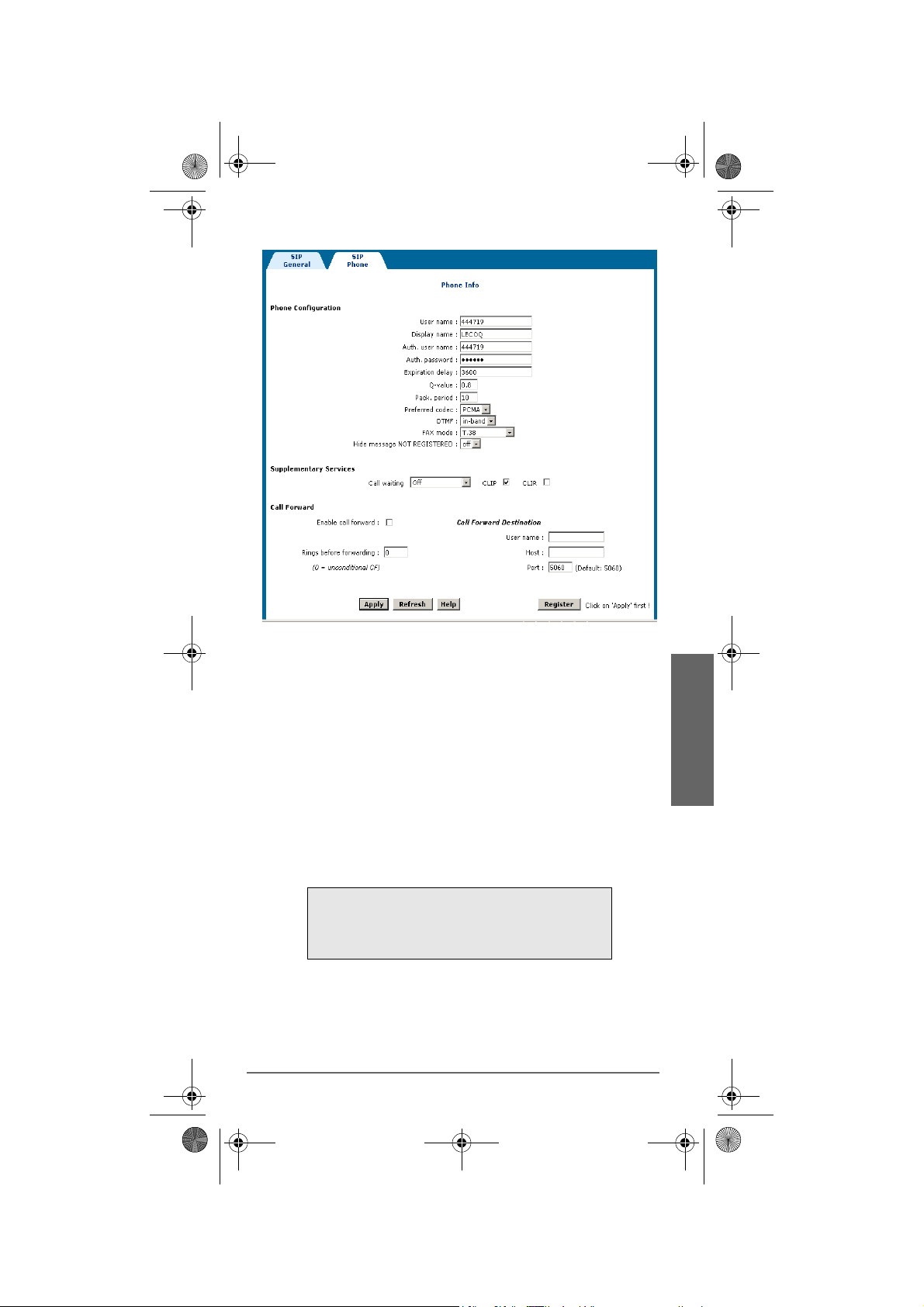

Step 4 - SIP Configuration > SIP Phone menu

ENG

The User name and Display Name settings must always be entered,
whether you use a SIP proxy or not. The Auth. user name and Auth.
password settings should be entered if you connect the ATA to a SIP
proxy requiring authentication. In all cases, the information
communicated by the network administrator must be entered.

The Preferred codec setting lets you choose the codec to be used to
compress voice. Your infrastructure must support at least one of the
following codecs:

• G711 PCMA

• G711 PCMU

•G729

The Fax Mode setting lets you choose your fax transfer mode. You
can choose between two technologies:

Note

You must define the technology supported by your
VoIP infrastructure.
In doubt, choose the T.38 option.

• Fax pass-through (only via the G.711 encoder): in this mode,

the VoIP infrastructure considers a fax to be an ordinary voice
call.

User guide 7

Sagem_Fax_ATA101S.book Page 8 Jeudi, 21. février 2008 5:09 17

• T. 38 : in this mode which is specifically adapted for fax transfers,

the signals are demodulated and their digital data are
encapsulated in IP packets. This mode increases reliability and
considerably lowers bandwidth needs compared with the "pass
through" mode.

The Sagem Fax ATA 101S can support DTMF recognition, call
transfer, putting on hold, VAD, etc.

If need be, you can contact our support department “See Customer
Information”, page 17).

AUTOMATIC INSTALLATION AND SETUP (VIA TFTP)

To administer a large number of Sagem Fax ATA 101S, it is
recommended to use the TFTP method. This mode allows a server to
deploy firmware updating and setting up on the ATAs in the network.

Note

This method is recommended when installing and
setting up more than 10 units.

Installing the TFTP server

You first have to install a TFTP server.

• If you already have an existing TFTP server, you can use it to
remotely deploy the settings of your ATA units.

• If you do not have a TFTP server, you have to install one in your
network before continuing.

Creating CLI command files

After installing your TFTP server, you have to create CLI command
files. The server will load them into the ATAs which will then run them.

You have to create at least three files.

The first, so-called, entry file specifies the name of the up-to-date
firmware (which the ATAs will download if need be), and the name of
the setup file applicable to all the ATAs (see next paragraph).

The example below is the content of an entry file called
"TFTPEntry.txt":

fw_filename = S3-SIP-PIT-1-26-355-1019.bin

common_config = common_parameters.txt

8 Sagem Fax ATA 101S

Sagem_Fax_ATA101S.book Page 9 Jeudi, 21. février 2008 5:09 17

The second file includes the setup commands common to the ATAs
(for example, SIP proxy, coder used, fax protocol used).

The example below is the content of the "common_parameters.txt"
file (named as announced in the entry file). It defines
"voipprovider.org" as domain, registrar and SIP proxy (for all the ATAs
in the network):

sip

deregister all

confighost vif0 -o -useproxy yes -h

voipprovider.org -p 5060 -rtpmin 17000

-rtpmax 18000 -keepalive yes 20

configreg voipprovider.org

configproxy voipprovider.org

..

save

This CLI command file must be in ASCII format.

Note

To create the ASCII file, contact Sagem
Communications or your dealer to obtain the ATA’s
list of CLI commands.

ENG

The third file contains the setup commands specific to a given ATA,
for example SIP account settings if the infrastructure uses proxy, or if
not, a routing table.

The name of this file is suffixed by the MAC address of the ATA with
which it is associated. There must be a corresponding file of this type
for each ATA in your network.

User guide 9

Sagem_Fax_ATA101S.book Page 10 Jeudi, 21. février 2008 5:09 17

For example, for the ATA with a MAC address 00:60:4c:99:99:99
there is a corresponding file "Sagem_00604c999999.txt", the content
of which (below) specifies the settings of the SIP account (user name,
password, etc.) likely to be used with this ATA:

MACConfigversion = V1_01

sip/configphone 1 444719 -o -d Lecoq

sip/configauth 1 444719 MySecretPassword

save

sip/register all

These CLI command files must be in ASCII format.

Note

To create these ASCII files, contact Sagem
Communications or your dealer to obtain the ATA’s
list of CLI commands.

Loading files from the TFTP server

After creating the command files, you have to connect the ATAs to
your company’s computer network. For this purpose, you have to use
your ATA "WAN" port. Indeed, only this port has a DHCP client
allowing the ATA to request an IP address from the DHCP server and
also to receive the address from the TFTP server and the input
filename. These must be defined at the DHCP server end, as options
66 and 67 respectively.

Important

Make sure not to use the ATA LAN port for the
"automatic setup" mode, as you will encounter IP
address conflicts.

As soon as it is connected to the network, each ATA automatically
downloads the input file. If this file specifies a new firmware, this
firmware is then downloaded. If not, the ATA downloads its two setup
files (the common file then the customized file) to run their CLI
commands.

10 Sagem Fax ATA 101S

Sagem_Fax_ATA101S.book Page 11 Jeudi, 21. février 2008 5:09 17

GLOSSARY

Analog Telephone Adapter (ATA)

Terminal allowing an analog signal to be converted into an IP
signal.

Dynamic Host Configuration Protocole (DHCP)

Network protocol the role of which is to automatically set up the
TCP/IP settings of computer hardware by automatically
assigning it with an IP address.

G. 711

Audio coding standard, more specifically used in human voice
coding telephony. Using this standard is equivalent to coding the
voice signal at 64 kbps. The G.711 format is suitable for fax
transfers when the T38 format is not available.

G.729

Audio coding standard, more specifically used in human voice
coding telephony. Using this standard is equivalent to coding the
voice signal at 8 kbps.
It is mostly used by voice over IP operators. The G.729 format is
not used for the Fax pass-through mode as it degrades signals.

Session Initiation Protocol (SIP)

Protocol designed to set up, change and terminate multimedia
sessions. It is responsible for authenticating and locating multiple
participants, and also for negotiating the types of media that can
be used by participants.

T.3 8

Protocol used to convert FAX data into IP packets. The fax is
then conveyed by the IP network in real time.

Trivial File Transfert Protocol (TFTP)

File transfer protocol. This protocol is principally used to remotely
load firmware and setup files in computer hardware.

ENG

User guide 11

Sagem_Fax_ATA101S.book Page 12 Jeudi, 21. février 2008 5:09 17

SAFETY INSTRUCTIONS

Read these safety notes carefully before using this product to make sure
you operate the equipment safely.

Warning: This warning alerts users to areas of the product
where there is the possibility of personal injury.

supplies have been designed and tested to meet strict safety
requirements. These include safety agency approval, and compliance to
established environmental standards. Please read the following
instructions carefully before operating the product and refer to them as
needed to ensure the continued safe operation of your product. The safety
and environment testing and performance of this product have been
verified using Sagem Communications materials only.

Service Provider for more information.
Warning Markings: All warning instructions marked on or supplied with

the product should be followed.
Do not remove the type plate from your device; this would voice the

warranty.
Protect the device against direct sunlight, heat, large temperature

fluctuations and moisture. Do not place the device in the vicinity of heaters
or air conditioners. In the event that the device becomes too hot, or if you
see smoke coming from the device, you must immediately pull the power
cable out of the power socket. Have your device examined by trained
professionals at a technical service location. To prevent the spread of fire,
open flames should be kept away from the device.

Your Sagem Communications product and recommended

Warning: Any unauthorized alteration, which may include the
addition of new functions or connection of external devices, may
impact the product warranty. Please contact your authorized

Electrical Supply

This product shall be operated from the type of electrical supply indicated
on the product’s data plate label. If you are not sure that your electrical
supply meets the requirements, please consult your local power company
for advice.

Warning - Electrical Safety Information

• Only use the supplied power supply (KSAD1200150W1UK A - NETBIT

for UK; KSAD1200150W1EU A - NETBIT for Europe;
KSAD1200150W1US - Ktec for USA/Canada).
Using an unauthorized power supply may damage the device.
Connect it to a mains outlet in compliance with the installation
instructions in this booklet and the indications stated on the
identification label located on the unit (voltage, current and frequency of
the electricity network). As a precaution, in case of danger, the mains
adapters act as a disconnecting mechanism for the 110V or 230V
power supply. They should be placed near the device and should be
easily accessible.

• This equipment is to be used on a branch circuit, that has larger
capacity than rated ampere and voltage of this machine. See data plate
on the rear panel for the rated ampere and voltage of this equipment.

• Do not place this equipment where people might step on or trip over the
power cord.

• Do not plug in the device in moist rooms.

12 Sagem Fax ATA 101S

Sagem_Fax_ATA101S.book Page 13 Jeudi, 21. février 2008 5:09 17

• Never touch the plugs or the connection sockets with wet hands.

• Do not place objects on the power cord.

• Do not override or disable electrical or mechanical interlocks.

• Do not obstruct the ventilation openings.

• Never push objects of any kind into slots or openings on the equipment.

• Do not allow liquids to enter into the device. Disconnect the device from
the power socket if liquids or foreign objects have entered the device
and have your device examined by trained professionals at a technical
service location.

• If any of the following conditions occur, disconnect the power cord from
the electrical outlet. Call an authorized local service representative to
correct the problem.

• The equipment emits unusual noises or odors.

• The power cord is damaged or frayed.

• A wall panel circuit breaker, fuse, or other safety device has been
tripped.

• Liquid has spilled into the equipment.

• The equipment is exposed to water.

• Any part of the equipment is damaged.

Disconnect device: The power adaptor is the disconnect device for this
equipment. It is attached to the back of the machine as a plug-in device.
To remove all electrical power from the equipment, disconnect the power
adaptor from the electrical outlet.

Operator Accessible Areas

This equipment has been designed to restrict operator access to safe
areas only. Operator access to hazardous areas is restricted with covers
or guards, which would require a tool to remove. Never remove these
covers or guards.

ENG

Maintenance

Any operator product maintenance procedures will be described in the
customer documentation supplied with the product. Do not make any
repairs to the device yourself. Improper maintenance can result in injuries
or damage to the device. Only have your device repaired by an authorized
service centre.

Cleaning Your product

Before cleaning this product, unplug the product from the electrical outlet.
Always use materials specified for this product. The use of other materials
may result in poor performance and may create a hazardous situation. Do
not use aerosol cleaners, they may be explosive and flammable under
certain circumstances.

User guide 13

Sagem_Fax_ATA101S.book Page 14 Jeudi, 21. février 2008 5:09 17

Operational Safety Information

To ensure the continued safe operation of your Sagem Communications
equipment, follow these safety guidelines at all times.

Do These:

• Always follow all warnings and instructions that are marked on or
supplied with the equipment.

• Always exercise care when moving or relocating equipment.

• Always locate the equipment in an area that has adequate ventilation,
and space for servicing.

• Always use materials and supplies specifically designed for your
Sagem Communications equipment. Use of unsuitable materials may
result in poor performance.

• Always unplug this equipment from the electrical outlet before cleaning.

Do Not Do These:

• This equipment should not be placed in a built-in unit unless proper
ventilation is provided. Please contact your authorized local dealer for
further information.

• Never remove covers or guards that are fastened with screws. There
are no operator serviceable areas within these covers.

• Never locate the equipment near a radiator or any other heat source.

• Never override or “cheat” any of the electrical or mechanical interlock
devices.

• Never operate the equipment if you notice unusual noises or odors.
Disconnect the power cord from the electrical outlet and contact your
local Sagem Communications Service Representative or Service
Provider immediately.

Maintenance Information

• Do not use aerosol cleaners. The use of cleaners that are not approved
may cause poor performance of the equipment, and could create a
dangerous condition.

• Use supplies and cleaning materials only as directed in the customer
documentation. Keep all these materials out of the reach of children.

• Do not remove covers or guards that are fastened with screws. There
are no parts behind these covers that you can maintain or service.

• Do not perform any maintenance procedures unless you have been
trained to do them by an authorized local dealer or unless a procedure
is specifically described in the customer documentation.

14 Sagem Fax ATA 101S

Sagem_Fax_ATA101S.book Page 15 Jeudi, 21. février 2008 5:09 17

RECOMMENDATIONS

General Information

Note: Changes or modifications made to this equipment not expressly

approved by Sagem Communications may void the FCC authorization to
operate this equipment.

This equipment has been tested and found to comply with the limits for a
Class B digital device, pursuant to part 15 of the FCC Rules. These limits
are designed to provide reasonable protection against harmful
interference in a residential installation. This equipment generates, uses
and can radiate radio frequency energy and, if not installed and used in
accordance with the instructions, may cause harmful interference to radio
communications. However, there is no guarantee that interference will not
occur in a particular installation. If this equipment does cause harmful
interference to radio or television reception, which can be determined by
turning the equipment off and on, the user is encouraged to try to correct
the interference by one or more of the following measures:

• Reorient or relocate the receiving antenna.

• Increase the separation between the equipment and receiver.

• Connect the equipment into an outlet on a circuit different from that to
which the receiver is connected.

• Consult the dealer or an experienced radio/TV technician for help.

This Class B digital apparatus complies with Canadian ICES-003.

Declaration of conformity

The CE marking certifies that the product complies with the
essential requirements of the Directive 1999/5/EC concerning

radio equipment and telecommunication equipment, and of
Directives 2006/95/EC concerning safety and 2004/108/EC concerning
electromagnetic compatibility, defined by the European Parliament and
Council to reduce electromagnetic interferences and protect the health
and safety of users.

The CE declaration of conformity is available on www.sagem.com, see
the support section or at the following address:

SAGEM COMMUNICATIONS

Customer relations department

95800 Cergy Saint-Christophe - FRANCE

4, rue du Petit Albi

ENG

User guide 15

Sagem_Fax_ATA101S.book Page 16 Jeudi, 21. février 2008 5:09 17

Environment

Preservation of the environment is an essential concern of Sagem
Communications.

The desire of Sagem Communications is to operate systems observing
the environment and consequently it has decided to integrate
environmental performances in the life cycle of its products, from
manufacturing to commissioning, use and elimination.

Packaging

The presence of the logo (green dot) means that a contribution is
paid to an approved national organisation to improve packaging
recovery and recycling infrastructures.

locally for this kind of waste.

To facilitate recycling, please respect the sorting rules set up

Batteries

If your product contains batteries, they must be disposed of at appropriate
collection points.

The product

The crossed-out waste bin stuck on the product or its
accessories means that the product belongs to the family of
electrical and electronic equipments.

selectively:

• At sales points in the event of the purchase of similar equipment,

• At the collection points made available to you locally (drop-off centre,

In this way you can participate in the re-use and upgrading of Electrical
and Electronic Equipment Waste, which can have an effect on the
environment and human health.

In this respect, the European regulations ask you to dispose of it

selective collection, etc.).

This user manual was printed on recycled paper bleached without
chlorine. This satisfies the highest standards for low environmental
impact. The cardboard packaging used and the packaging inserts of paper
and cardboard can be disposed of as waste paper. The plastic foil may be
submitted for recycling or disposed of with waste not intended for
recycling, depending on the requirements in your country.

16 Sagem Fax ATA 101S

Sagem_Fax_ATA101S.book Page 17 Jeudi, 21. février 2008 5:09 17

Trademarks

The references mentioned in this manual are trademarks of the respective
companies. The lack of the trademarks ® and ™ does not justify the
assumption that these dedicated terminologies are free trademarks. Other
product names used herein are for identification purposes only and may
be trademarks of their respective owners. Sagem Communications
disclaims any and all rights in those marks.

Neither Sagem Communications nor its affiliates shall be liable to the
purchaser of this product or third parties for damages, losses, costs, or
expenses incurred by the purchaser or third parties as a result of accident,
misuse, or abuse of this product or unauthorized modifications, repairs, or
alterations to this product, or failure to strictly comply with Sagem
Communications operating and maintenance instructions.

All rights reserved. No part of this publication may be reproduced, stored
in a retrieval system or transmitted in any form or by any means,
electronic, mechanical, photocopying, recording, or otherwise, without the
prior written permission of Sagem Communications. The information
contained herein is designed only for use with this product. Sagem
Communications is not responsible, if this information is applied to other
devices.

This user manual is a document that does not represent a contract.
Errors, printing errors and changes are reserved.
Copyright © 2008 Sagem Communications

CUSTOMER INFORMATION

As part of our continuing quest for total customer satisfaction, all of our
products are made with ease-of-use and reliability in mind.

In your user manual you will find all the information required to use your
machine. If, after consulting your user manual, you still require assistance,
you should consult our web site www.sagem.com.

You can also contact your authorized local dealer.

ENG

User guide 17

Sagem_Fax_ATA101S.book Page 18 Jeudi, 21. février 2008 5:09 17

GUARANTEE

In order to apply the guarantee, you should contact your dealer. Proof of
purchase will be required. Should malfunctioning arise, the dealer will
advise you what to do.

If you bought your equipment from Sagem Communications directly, the
following shall apply:

A) Sagem Communications undertakes to remedy by repair, free of
charge for labour and replacement parts, any defects in the equipment
during a period of twelve (12) months from the date of original delivery of
the Equipment, where those defects are a result of faulty workmanship.

During this twelve month guarantee period, the defective equipment will
be repaired free of charge; the customer must however return the
defective equipment at his/her own expense, to the address given by
Sagem Communications After Sales Department, the phone number of
which can be found on the delivery slip. Unless the customer has
concluded with Sagem Communications a maintenance contract in
respect of the equipment which specifically provides for repairs to be
carried out at the customer’s premises, the repairs will not be carried out
on the equipment at the customer’s premises.

The following sentence applies to purchases of equipment for the
customer’s trade, business or profession. Except as otherwise expressly
provided in this Document and to the extent permitted by law, Sagem
Communications makes no representations or warranties, express or
implied, statutory or otherwise, and to such extent, all terms and
conditions implied by law are hereby excluded.

This guarantee does not affect the Customer’s statutory rights.
B) Exclusions From Guarantee
Sagem Communications shall have no liability under the guarantee in

respect of:

• damage, defects breakdown or malfunction due to:

• failure to properly follow the installation process and instructions for
use; or

• an external cause to the equipment (including but not limited to,
lightening, fire, shock or water damage of any nature); or

• modifications made without the written approval of Sagem
Communications; or

• a failure or neglect to maintain the equipment or inappropriate
maintenance; or

• unsuitable operating conditions, particularly of temperature and
humidity; or

• repair or maintenance of the equipment by persons not authorised
by Sagem Communications.

• wear and tear from normal daily use of the equipment and its
accessories

• damage due to insufficient or bad packaging of equipment when
returned to Sagem Communications

• supply of new versions of software

• work on any equipment or software modified or added without the prior
written consent of Sagem Communications malfunctions not resulting
from the Equipment or from software installed in user workstations for
the purpose of use of the equipment.

18 Sagem Fax ATA 101S

Sagem_Fax_ATA101S.book Page 19 Jeudi, 21. février 2008 5:09 17

• communication problems related to an unsuitable environment,
including:

• problems related to access and/or connection to the Internet such
as interruptions by access networks or malfunction of the line used
by the subscriber or his correspondent

• transmission faults (for example poor geographical coverage by
radio transmitters, interference or poor line quality)

• the local network fault (wiring, servers, workstations) or the failure
of the transmission network

• the normal servicing (as defined in the user guide supplied with the
equipment) as well as malfunctioning due to servicing not being carried
out, servicing costs are in any event always borne by the customer.

C) In the cases set forth in § B) as well as after expiry of the twelve month
guarantee period, the customer must ask Sagem Communications for an
estimate, and he/she must accept the estimate and agree to pay the
charges mentioned in it before returning the equipment to Sagem
Communications. The repair and delivery costs will be invoiced to the
customer.

The foregoing shall apply unless otherwise agreed in writing with the
customer and only for the UK. If any provision of this guarantee shall be
held to be in whole or in part invalid or illegal due to an obligatory rule
applicable to consumers pursuant to their national legislation, such
invalidity or illegality shall not impair or affect the remaining provisions or
parts of this guarantee.

ENG

User guide 19

Sagem_Fax_ATA101S.book Page 20 Jeudi, 21. février 2008 5:09 17

20 Sagem Fax ATA 101S

Sagem_Fax_ATA101S.book Page I Jeudi, 21. février 2008 5:09 17

TABLE DE MATIÈRES

Qu’est-ce qu’un ATA (Analog Telephone Adapter)? ..... 1

Recommandations et paramètres d’usine ..................... 1

Le contenu de votre coffret ............................................. 2

Connexions ....................................................................... 2

Installation et configuration manuelle

(via l’interface de configuration Web) ............................ 3

Accéder à l’interface de configuration Web ................................3

Configuration manuelle du Sagem Fax ATA 101S ....................4

Installation et configuration automatique

(via TFTP) .......................................................................... 8

Mise en place du serveur TFTP .................................................8

Création des fichiers de commandes CLI ..................................8

Chargement des fichiers en provenance du serveur TFTP .....10

Glossaire ......................................................................... 11

Consignes de sécurité ................................................... 12

Alimentation électrique .............................................................12

Zones accessibles à l’opérateur ...............................................13

Maintenance .............................................................................13

Nettoyage du produit ................................................................13

Sécurité de fonctionnement .....................................................14

Informations de maintenance ...................................................14

Recommandations ......................................................... 15

Information Générale ...............................................................15

Déclaration de conformité ........................................................15

Environnement .........................................................................16

Marques déposées ...................................................................17

FRA

Informations client ......................................................... 17

Garantie ........................................................................... 18

Livret utilisateur I

Sagem_Fax_ATA101S.book Page II Jeudi, 21. février 2008 5:09 17

II Sagem Fax ATA 101S

Sagem_Fax_ATA101S.book Page 1 Jeudi, 21. février 2008 5:09 17

LIVRET UTILISATEUR

QU’EST-CE QU’UN ATA (ANALOG TELEPHONE ADAPTER)?

Le Sagem Fax ATA 101S est une passerelle de voix sur IP vous
permettant de connecter des terminaux analogiques (télécopieur,
téléphone, etc.) à une infrastructure de voix sur IP (opérateur IP,
IPPBX ou passerelle VoIP).

Grâce au Sagem Fax ATA 101S, vous pourrez continuer à utiliser vos
périphériques de télécommunications analogiques via votre
architecture téléphonique de Voix sur IP.

RECOMMANDATIONS ET PARAMÈTRES D’USINE

Veillez à bien réserver une bande passante IP suffisante pour assurer
une qualité de transmission.

La bande passante à réserver dépend du codec que vous utilisez :

• G711 : 64 Kbps

• G729 : 8 Kbps

• T. 38 : jusqu'à 14.4Kbps

Par défaut, les informations réseau du port Ethernet de configuration
(port LAN) sont les suivantes :

• Adresse IP : 192.168.134.1

• Masque de sous réseau : 255.255.255.0

• Nom d'utilisateur : user

• Mot de passe : user

FRA

Important

Le Sagem Fax ATA 101S dispose de deux ports
Ethernet (RJ45) :

• LAN permet d'accéder à la configuration du
boîtier via la méthode de configuration manuelle
(voir “Installation et configuration manuelle (via
l’interface de configuration Web)”, page 3).

• WAN permet d'accéder à la configuration
automatique du boîtier (voir “Installation et
configuration automatique (via TFTP)”, page 8) et
de connecter le boîtier à un IPBX, à une
passerelle VoIP ou à un opérateur IP.

Livret utilisateur 1

Sagem_Fax_ATA101S.book Page 2 Jeudi, 21. février 2008 5:09 17

LE CONTENU DE VOTRE COFFRET

• le présent livret utilisateur

• 1 Sagem Fax ATA 101S

• 1 bloc d’alimentation

ATTE NTION!

Utilisez uniquement l’alimentation électrique
fournie avec le produit. L’utilisation d’une
alimentation non agréée peut endommager
l’appareil.

CONNEXIONS

1

2

3

4

Utilisez uniquement l’alimentation
électrique fournie avec le produit.
L’utilisation d’une alimentation non agréée
peut endommager l’appareil.

Référence de l’alimentation électrique :

Europe : KSAD1200150W1EU A - NETBIT
UK : KSAD1200150W1UK A - NETBIT
Canada : KSAD1200150W1US - Ktec

1 Bloc d’alimentation.

2 - LINE

3 - WAN

4 - LAN

Connecteur pour terminal analogique
(téléphone, télécopieur, etc.).

Connecteur pour commutateur, routeur ou
modem.

Connecteur pour PC.
Utilisé uniquement pour configurer l’appareil.

Attention: Les prises LINE, WAN et LAN ne doivent en aucun
cas être connectées à un câble sortant à l’extérieur du bâtiment.

2 Sagem Fax ATA 101S

Sagem_Fax_ATA101S.book Page 3 Jeudi, 21. février 2008 5:09 17

INSTALLATION ET CONFIGURATION MANUELLE (VIA L’INTERFACE

DE CONFIGURATION WEB)

Lorsque vous avez peu de boîtiers à configurer, il est recommandé
d'effectuer la configuration de l'ATA au travers de l'interface Web. Ce
mode de configuration vous permet de configurer simplement et
rapidement votre Sagem Fax ATA 101S.

Note

Cette méthode est recommandée pour
l'installation et la configuration de 1 à 10 unités.

Accéder à l’interface de configuration Web

1. Connectez la prise RJ45 LAN située à l'arrière du boîtier

directement sur votre ordinateur par le biais d'un câble croisé, ou
sur un Hub/Switch par le biais d'un câble droit.

Important

Veillez à utiliser un Hub/Switch qui n’est pas
connecté à votre réseau informatique. Ceci évitera
tout conflit d’adresse IP.

2. Configurez votre carte réseau afin qu'elle se trouve sur le même

réseau IP que le connecteur LAN de votre Sagem Fax ATA
101S.
Vous pouvez utiliser les paramètres IP par défaut suivants :

• Adresse IP : 192.168.134.10

• Masque de sous réseau : 255.255.255.0

• Passerelle par défaut : vide

FRA

Livret utilisateur 3

Sagem_Fax_ATA101S.book Page 4 Jeudi, 21. février 2008 5:09 17

3. Accédez à l'interface de configuration du Sagem Fax ATA 101S

par votre navigateur Internet en saisissant l'adresse http://

192.168.134.1, puis saisissez les codes d’accès requis.
Vous pouvez par défaut utiliser les codes d’accès suivants :

• Nom utilisateur : user

• Mot de passe : user

Vous pourrez alors attribuer une adresse IP (fixe ou dynamique via un
serveur DHCP) au port WAN du Sagem Fax ATA 101S par
l'intermédiaire de l'interface de configuration web.

Configuration manuelle du Sagem Fax ATA 101S

Etape 1 - Menu Basic > LAN/WAN Setup

Paramètre eth0

Il n'est pas nécessaire de modifier ces paramètres, il s'agit en
effet des paramètres de l'interface "LAN" du Sagem Fax ATA
101S, c'est-à-dire l'interface qui vous permet d'accéder à
l'interface de configuration du boîtier ATA.

4 Sagem Fax ATA 101S

Sagem_Fax_ATA101S.book Page 5 Jeudi, 21. février 2008 5:09 17

Paramètre vif0

Ce paramètre vous permet de donner une adresse IP à
l'interface WAN de votre Sagem Fax ATA 101S afin de le
connecter à votre réseau informatique, plus précisément à votre
architecture VoIP.

1. Cochez Select sur la ligne correspondant à vif0.

2. Cliquez sur Configure interface.

3. Deux choix vous sont alors proposés :

• Dynamic IP address from DHCP server : sélectionnez ce

mode si vous souhaitez que le serveur DHCP de votre réseau
attribue automatiquement une adresse IP à l'interface WAN de
votre Sagem Fax ATA 101S (cette option est activée par
défaut).

• Static IP address : sélectionnez ce mode si vous souhaitez

renseigner manuellement l'adresse IP fixe de l'interface WAN
de votre Sagem Fax ATA 101S.

Etape 2 - Menu VOIP> SIP Configuration > SIP general > proxy
configuration

Si vous utilisez un proxy pour l'authentification SIP et le routage des
appels :

FRA

1. Cochez la case Use proxy.

2. Suivant les recommandations de votre fournisseur SIP ou de
votre administrateur VoIP, renseignez les champs Outbound
proxy, Registar proxy et SIP domain.

Livret utilisateur 5

Sagem_Fax_ATA101S.book Page 6 Jeudi, 21. février 2008 5:09 17

Etape 3 - Menu SIP Configuration > SIP general > Tel to IP
routing table

Dans le cas où vous n'utilisez pas de proxy, vous pouvez configurer
des tables de routage via ce menu. Les tables de routage du Sagem
Fax ATA 101S vous permettent de créer un routage du type "Tel to
IP".

Routez l'appel émanant du terminal analogique connecté au Sagem
Fax ATA 101S vers un terminal IP spécifique (IPBX, Passerelle Voip,
Téléphone IP, Télécopieur IP, etc…) en fonction du préfixe du
numéro composé.

1. Pour créer une table de routage cliquez sur Add.
La fenêtre suivante apparaît :

1. Saisissez dans le champ Speed dial l'indicatif qui servira à
détecter la table de routage à utiliser lorsque l'utilisateur
numérotera en utilisant ce même indicatif. Cet indicatif peut
contenir de un à trois chiffres.

2. Saisissez dans les champs User name et IPv4 addr les
informations relatives au périphérique VoIP vers lequel l'appel
doit être routé. Vous pouvez également renseigner le port par
lequel passera la communication (le port proposé par défaut par
l'ATA est le port conventionnellement utilisé par le protocole SIP).

3. Pour valider, cliquez sur Add.
La nouvelle règle de routage est alors créée.

6 Sagem Fax ATA 101S

Sagem_Fax_ATA101S.book Page 7 Jeudi, 21. février 2008 5:09 17

Etape 4 - Menu SIP Configuration > SIP Phone

FRA

Les paramètres User name et Display Name sont toujours à
renseigner, que vous utilisiez un proxy SIP ou non. Les paramètres
Auth. user name et Auth. password doivent être renseignés si vous
connectez l'ATA à un proxy SIP qui nécessite l'authentification. Dans
tous les cas, il faudra saisir les informations communiquées par
l'administrateur réseau.

Le paramètre Prefered codec vous permet de choisir le codec que
vous allez utiliser pour compresser la voix. Votre infrastructure doit
supporter au moins un des codec suivants :

• G711 PCMA

• G711 PCMU

•G729

Le paramètre Fax Mode vous permet de choisir le mode de transfert
de vos fax. Vous avez le choix entre deux technologies :

Note

Vous devez définir la technologie supportée par
votre infrastructure VoIP.
Dans le doute, choisissez l'option T.38.

•Le Fax pass-through (uniquement via le codeur G.711) : dans

ce mode le fax est considéré par l'infrastructure VoIP comme un
simple appel vocal.

Livret utilisateur 7

Sagem_Fax_ATA101S.book Page 8 Jeudi, 21. février 2008 5:09 17

•Le T. 3 8 : dans ce mode spécifiquement adapté aux transferts

des fax, les signaux sont démodulés et leurs données
numériques sont encapsulées dans des paquets IP. Ce mode
augmente la fiabilité et abaisse considérablement les besoins en
bande passante par rapport au mode "pass through".

Le Sagem Fax ATA 101S est capable de supporter la reconnaissance
des DTMF, le transfert d'appel, la mise en attente, le VAD, etc.

En cas de nécessité, vous pouvez joindre notre service support (voir
“Informations client”, page 17).

INSTALLATION ET CONFIGURATION AUTOMATIQUE (VIA TFTP)

Pour administrer un grand nombre de Sagem Fax ATA 101S, il est
recommandé d'utiliser la méthode TFTP. Ce mode permet à un
serveur de déployer des configurations et des mises à jour de
firmware sur les ATA présents sur le réseau.

Note

Cette méthode est recommandée pour
l'installation et la configuration de plus de 10
unités.

Mise en place du serveur TFTP

En premier lieu, il s'agit de mettre en place un serveur TFTP.

• Si vous avez déjà un serveur TFTP existant, vous pouvez
l'utiliser pour déployer à distance les configurations de vos
boîtiers ATA.

• Si vous n’avez pas de serveur TFTP, vous devez en installer un
sur votre réseau avant de poursuivre.

Création des fichiers de commandes CLI

Après avoir mis en place votre serveur TFTP, vous devez créer des
fichiers de commandes CLI. Le serveur les chargera sur les ATA qui
les exécuteront alors.

Vous devrez créer au moins trois fichiers.

Le premier fichier, dit fichier d'entrée, spécifie le nom du firmware à
jour (que téléchargeront les ATA si besoin), ainsi que le nom du fichier
de configuration applicable à l'ensemble des ATA (voir paragraphe
suivant).

L'exemple ci-dessous est le contenu d'un tel fichier d'entrée, que
nous nommerons "TFTPEntry.txt" :

fw_filename = S3-SIP-PIT-1-26-355-1019.bin

common_config = common_parameters.txt

8 Sagem Fax ATA 101S

Sagem_Fax_ATA101S.book Page 9 Jeudi, 21. février 2008 5:09 17

Le deuxième fichier comporte les commandes de configuration
communes à l'ensemble des ATA (par exemple, SIP proxy, codeur
utilisé, protocole fax utilisé, etc.).

L'exemple ci-dessous est le contenu du fichier
"common_parameters.txt" (nommé conformément à ce qu'annonce
le fichier d'entrée). Il définit "voipprovider.org" comme domaine,
registrar et proxy SIP (et ce, pour l'ensemble des ATA du parc) :

sip

deregister all

confighost vif0 -o -useproxy yes -h

voipprovider.org -p 5060 -rtpmin 17000

-rtpmax 18000 -keepalive yes 20

configreg voipprovider.org

configproxy voipprovider.org

..

save

Ce fichier de commandes CLI doit être au format ASCII.

Note

Pour créer le fichier ASCII, veuillez contacter
Sagem Communications ou votre distributeur pour
obtenir la liste des commandes CLI de l'ATA.

FRA

Le troisième fichier comporte les commandes de configuration
propres à un ATA donné, par exemple, des paramètres de compte
SIP si l'infrastructure utilise un proxy, sinon une Table de routage.

Le nom de ce fichier est suffixé par l'adresse MAC de l'ATA auquel il
est associé. A chaque ATA de votre parc doit donc correspondre un
fichier de ce type.

Par exemple, à l'ATA d'adresse MAC 00:60:4c:99:99:99 correspond
le fichier "Sagem_00604c999999.txt", dont le contenu (ci-dessous)
spécifie les paramètres du compte SIP (nom d'utilisateur, mot de
passe, etc.) amené à être associé à cet ATA :

MACConfigversion = V1_01

sip/configphone 1 444719 -o -d Lecoq

sip/configauth 1 444719 MySecretPassword

save

sip/register all

Livret utilisateur 9

Sagem_Fax_ATA101S.book Page 10 Jeudi, 21. février 2008 5:09 17

Ces fichiers de commande CLI doivent être au format ASCII.

Note

Pour créer ces fichier ASCII, veuillez contacter
Sagem Communications ou votre distributeur pour
obtenir la liste des commandes CLI de l'ATA.

Chargement des fichiers en provenance du serveur TFTP

Après avoir créé les fichiers de commande, il vous faut connecter les
ATA au réseau informatique de votre entreprise. Pour cela, vous
devez utiliser le port "WAN" de vos ATA. En effet, seul ce port dispose
d'un client DHCP qui permet à l'ATA de demander une adresse IP au
serveur DHCP mais également de recevoir l'adresse du serveur
TFTP et le nom du fichier d'entrée. Ceux-ci doivent être définis du
côté du serveur DHCP, respectivement en tant qu'options 66 et 67.

Important

Veillez à ne pas utiliser le port LAN de l'ATA pour
le mode "configuration automatique", vous
rencontreriez des conflits d'adresses IP.

Dès sa connexion au réseau, chaque ATA télécharge
automatiquement le fichier d'entrée. Si celui-ci spécifie un nouveau
firmware, ce firmware est alors téléchargé. Dans le cas contraire,
l'ATA télécharge ses deux fichiers de configuration (le fichier
commun, puis le fichier personnalisé) pour en exécuter les
commandes CLI.

10 Sagem Fax ATA 101S

Sagem_Fax_ATA101S.book Page 11 Jeudi, 21. février 2008 5:09 17

GLOSSAIRE

Analog Telephone Adapter (ATA)

Terminal permettant de transformer un signal analogique en un
signal IP.

Dynamic Host Configuration Protocole (DHCP)

Protocole réseau dont le rôle est d'assurer la configuration
automatique des paramètres TCP/IP d'un matériel informatique
en lui assignant automatiquement une adresse IP.

G. 711

Norme de codage audio, elle est surtout utilisée dans la
téléphonie pour coder la voix humaine. Utiliser cette norme
revient à coder la voix à 64 kbps. Le format G.711 convient aux
transferts de fax dans le cas où le T38 n'est pas disponible.

G.729

Norme de codage audio, elle est surtout utilisée dans la
téléphonie pour coder la voix humaine. Utiliser cette norme
revient à coder la voix à 8 kbps.
Elle est majoritairement utilisée par les opérateurs de voix sur IP.
Le format G.729 n'est pas utilisé pour le mode Fax pass-through
du fait qu'il dégrade les signaux.

Session Initiation Protocol (SIP)

Protocole conçu pour établir, modifier et terminer des sessions
multimédia. Il se charge de l'authentification et de la localisation
des multiples participants, et également de la négociation sur les
types de média utilisables par les différents participants.

T.3 8

Protocole qui permet de transformer les données du FAX en
paquets IP. Le fax est alors véhiculé par le réseau IP en temps
réel.

Trivial File Transfert Protocol (TFTP)

Protocole de transfert de fichiers. Ce protocole est
majoritairement utilisé pour charger, à distance, des firmware et
des fichiers de configuration dans un matériel informatique.

FRA

Livret utilisateur 11

Sagem_Fax_ATA101S.book Page 12 Jeudi, 21. février 2008 5:09 17

CONSIGNES DE SÉCURITÉ

Lire avec attention ces consignes de sécurité avant d'utiliser ce produit
afin de garantir une utilisation de l'équipement en toute sécurité.

Attention: Cet avertissement signale des zones du produit
susceptibles de mettre en danger les personnes.

l’accompagnent ont été conçus et testés pour répondre à des normes de
sécurité très strictes. Ils ont également été certifiés conformes aux normes
en vigueur en matière de respect de l’environnement. Lire attentivement
les consignes ci-après avant d’utiliser la machine et les consulter chaque
fois que nécessaire pour en assurer le bon fonctionnement. Les tests de
sécurité et de performance de cette machine ont été effectués à l’aide de
fournitures Sagem Communications uniquement.

toute information complémentaire.
Notices d’avertissements : Toutes les notices d’avertissement

apposées ou fournies avec le produit doivent être observées.
N’enlevez pas la plaque signalétique de votre appareil, autrement la

garantie s’éteint.
Protégez l’appareil du rayonnement solaire direct, de la chaleur, des

grandes variations de températures et de l’humidité. Ne placez pas
l’appareil à proximité d’un chauffage ou d’une climatisation. Si votre
appareil devient trop chaud ou si de la fumée sort de l’appareil, retirez
aussitôt la prise du secteur. Laissez examiner votre appareil par un
spécialiste. Afin d’éviter la propagation d’un feu en cas d’incendie, tenez
cet appareil éloigné des flammes.

Cette machine et les fournitures Sagem Communications qui

Attention: Toute modification du produit impliquant l’ajout de
nouvelles fonctions ou la connexion à des appareils tiers peut
annuler cette garantie. Contacter votre distributeur local pour

Alimentation électrique

Ce produit doit être branché sur une alimentation électrique
correspondant au type indiqué sur la plaque du produit. En cas de doute
concernant l’alimentation électrique, consulter la société d’électricité
locale.

Attention - Sécurité électrique

• Utiliser exclusivement le bloc d'alimentation fourni avec l'équipement

(KSAD1200150W1EU A - NETBIT pour l’Europe;
KSAD1200150W1UK A - NETBIT pour le Royaume-Uni;
KSAD1200150W1US - Ktec pour USA/Canada).
L’utilisation d’une alimentation non agréée peut endommager
l’appareil.
Raccordez celui-ci sur le secteur conformément aux instructions
d'installation de ce livret et aux indications portées sur l'étiquette
d'identification apposée sur celui-ci (tension, courant, fréquence du
réseau électrique). Par précaution, en cas de danger, les adaptateurs
secteur servent de dispositif de sectionnement de l'alimentation 110 V
ou 230 V. Ils doivent être situés à proximité de l'appareil et être
aisément accessibles.

• Cet équipement doit être utilisé sur un circuit électrique dont la capacité
est supérieure à l'ampérage et au voltage nominal de l'appareil. Voir les
informations au dos de l'appareil pour connaître l'ampérage et le
voltage nominal.

12 Sagem Fax ATA 101S

Sagem_Fax_ATA101S.book Page 13 Jeudi, 21. février 2008 5:09 17

• Ne pas placer l'équipement dans un endroit où des utilisateurs sont
susceptibles de marcher ou de trébucher sur le cordon d'alimentation.

• Ne pas installer l’appareil dans des salles humides.

• Ne toucher en aucun cas la fiche ou les connecteurs si vous avez les
mains mouillées.

• Ne pas poser d’objets sur le cordon secteur.

• Ne pas tenter de contourner les verrous électriques ou mécaniques.

• Ne pas obstruer les ouvertures de ventilation.

• Ne pas introduire d’objet dans les fentes ou les ouvertures de
l'équipement.

• Lorsque l'une des situations suivantes se produit, débrancher
immédiatement la machine et retirer le cordon d'alimentation de la
prise. Appeler un technicien agréé local pour corriger le problème :

• L'équipement émet des bruits ou des odeurs inhabituels.

• Le cordon d'alimentation est endommagé.

• Un disjoncteur, un fusible ou tout autre dispositif de sécurité s'est
déclenché.

• Du liquide s'est répandu dans l'équipement.

• L'équipement a été exposé à de l'eau.

• Une partie quelconque de l'équipement est endommagée.

Dispositif de déconnexion : Le bloc d’alimentation constitue le dispositif
de déconnexion de cet équipement. Il est raccordé à l'arrière de la
machine au moyen d'un connecteur. Pour couper l'alimentation électrique
de l'équipement, débrancher le bloc d’alimentation de la prise.

FRA

Zones accessibles à l’opérateur

Cet équipement a été conçu pour limiter l'accès de l'opérateur à des zones
sans danger. L'accès à des zones dangereuses est protégé par des
capots ou des panneaux nécessitant une dépose au moyen d'un outil. Ne
jamais retirer ces panneaux.

Maintenance

Toutes les procédures de maintenance pouvant être effectuées par
l'opérateur sont décrites dans la documentation livrée avec le produit. Ne
jamais effectuer sur ce produit de procédure de maintenance non
répertoriée dans la documentation. Une maintenance non conforme peut
occasionner des dommages corporels ou matériels. Faites réparer votre
appareil exclusivement par un spécialiste agréé.

Nettoyage du produit

Avant toute opération de nettoyage, débrancher le produit de la prise.
Toujours utiliser des produits de nettoyage spécialement élaborés pour
cet appareil. L'utilisation de produits de nettoyage non homologués peut
se traduire par une altération des performances et créer des situations
dangereuses. Ne pas utiliser d'aérosols en raison des risques d'explosion
et d'incendie dans certaines circonstances.

Livret utilisateur 13

Sagem_Fax_ATA101S.book Page 14 Jeudi, 21. février 2008 5:09 17

Sécurité de fonctionnement

Pour garantir le fonctionnement continu en toute sécurité de cet
équipement Sagem Communications, se conformer à ces instructions de
sécurité à tout moment.

À faire :

• Toujours se conformer aux avertissements et instructions apposés sur
ou fournis avec l'équipement.

• Déplacer l'équipement avec le plus grand soin.

• Placer l'équipement dans une zone correctement ventilée et
permettant un accès facile pour la maintenance.

• Toujours utiliser les fournitures spécialement conçus pour cet
équipement Sagem Communications. L'utilisation de fournitures
inadaptés peut avoir une incidence négative sur les performances.

• Toujours débrancher l'équipement de la prise de courant avant
nettoyage.

À ne pas faire :

• Ne pas encastrer l'équipement à moins d’avoir prévu une ventilation
suffisante. Contacter le distributeur local agréé pour toute information
complémentaire.

• Ne pas retirer les panneaux fixés avec des vis. Ces zones ne sont pas
destinées à la maintenance utilisateur.

• Ne pas placer l'équipement près d'une source de chaleur.

• Ne pas tenter de contourner les sécurités électriques ou mécaniques.

• Ne pas utiliser l'équipement en cas de bruits et d'odeurs suspects.
Débrancher le cordon d'alimentation de la prise murale et contacter le
technicien Sagem Communications ou le distributeur local
immédiatement.

Informations de maintenance

• Ne pas utiliser d’aérosols. Le recours à des produits de nettoyage non
homologués peut altérer les performances et créer des situations
dangereuses.

• Utiliser les consommables/fournitures et produits de nettoyage décrits
dans la documentation utilisateur. Stocker ces produits hors de portée
des enfants.

• Ne pas retirer les panneaux fixés avec des vis. Ces zones ne sont pas
destinées à la maintenance utilisateur.

• N'exécuter aucune procédure de maintenance pour laquelle l'utilisateur
n'a pas été formé par le distributeur local ou non décrite explicitement
dans la documentation utilisateur.

14 Sagem Fax ATA 101S

Sagem_Fax_ATA101S.book Page 15 Jeudi, 21. février 2008 5:09 17

RECOMMANDATIONS

Information Générale

Note: Tout changement ou modification effectue à cet équipement sans

approbation express de Sagem Communications rendrait l’autorisation
FCC caduque de cet équipement.

Ce matériel a été testé et satisfait aux limites s'appliquant aux appareils
numériques de classe B , en vertu des dispositions de l'alinéa 15 de la
réglementation de la FCC. Ces limites sont conçues pour assurer une
protection optimale contre des interférences nocives dans une installation
résidentielle. Ce matériel émet et utilise des fréquences radioélectriques
et peut provoquer des interférences avec les communications radio s'il
n'est pas installé ou utilisé conformément aux instructions. Cependant, il
n’y a aucune garantie que ces interférences n’apparaissent lors d’une
installation particulière. Les interférences radio ou télévision émises
peuvent être détectées en éteignant et en allumant l’appareil. Il est
conseillé à l’utilisateur de remédier à ces problèmes en exécutant les
mesures suivantes :

• réorienter ou déplacer l’antenne de réception;

• augmenter la distance entre le matériel et le poste récepteur;

• brancher le matériel sur un circuit autre que celui du poste
récepteur;

• en cas de besoin, s’adresser à un technicien radio ou TV qualifié.

Cet appareil numérique de la classe B est conforme à la norme NMB-003
du Canada.

Déclaration de conformité

Le marquage CE atteste de la conformité des produits aux
exigences essentielles de la directive R&TTE 1999/ 5/CE relative

aux équipements hertziens et de télécommunication, ainsi qu'aux
directives, 2006/95/CE sur la sécurité et 2004/108/CE concernant la
compatibilité électromagnétique, définies par le Parlement européen et le
Conseil pour minimiser les interférences électromagnétiques et préserver
la santé et la sécurité de l'utilisateur.

La déclaration de conformité peut être consultée sur le site
www.sagem.com rubrique "Support" ou peut être demandée à l'adresse
suivante :

SAGEM COMMUNICATIONS

Service des relations clientèle

95800 Cergy Saint-Christophe - FRANCE

4, rue du Petit Albi

FRA

Livret utilisateur 15

Sagem_Fax_ATA101S.book Page 16 Jeudi, 21. février 2008 5:09 17

Environnement

La préservation de l'environnement est une préoccupation essentielle de
Sagem Communications.

Sagem Communications a la volonté d'exploiter des installations
respectueuses de l'environnement et a choisi d'intégrer la performance
environnementale dans l'ensemble du cycle de vie de ses produits, de la
phase de fabrication à la mise en service, l'utilisation et l'élimination.

L'emballage

La présence du logo (point vert) signifie qu'une contribution est
versée à un organisme national agréé, pour améliorer les
infrastructures de récupération et de recyclage des emballages.

mises en place localement pour ce type de déchets.

Pour faciliter ce recyclage, veuillez respecter les règles de tri

Les piles et batteries

Si votre produit contient des piles ou des batteries, ces dernières doivent
être déposées dans les points de collecte désignés.

Le produit

La poubelle barrée apposée sur le produit et ses accessoires
signifie qu'ils appartiennent à la famille des équipements
électriques et électroniques.

procéder à sa collecte sélective :

• dans les points de distribution en cas d'achat d'un équipement

• dans les points de collecte mis à votre disposition localement

Ainsi, vous participez à la réutilisation et à la valorisation des Déchets
d'Equipement Electriques et Electroniques qui peuvent avoir des effets
potentiels sur l'environnement et la santé humaine.

Le présent manuel d’utilisation est imprimé sur du papier de recyclage
blanchi sans chlore. Ceci correspond aux normes les plus élevées en
matière de compatibilité avec l’environnement. Les emballages carton
utilisés et les demi-coques d’emballage en papier et carton peuvent être
dépollués comme du papier usagé. Les feuilles en plastique peuvent être
recyclées ou déposées en déchets résiduels, selon les spécifications de
votre pays.

A ce titre, la réglementation européenne vous demande de

équivalent,

(déchetterie, collecte sélective, etc.).

16 Sagem Fax ATA 101S

Sagem_Fax_ATA101S.book Page 17 Jeudi, 21. février 2008 5:09 17

Marques déposées

Les références citées dans le présent manuel sont des marques
déposées des entreprises respectives. L’absence des symboles ® et ™
ne signifie pas que les termes utilisés sont des marques libres. Les autres
noms de produit utilisés dans le présent document servent uniquement à
des fins de désignation et peuvent être des marques des propriétaires
respectifs. Sagem Communications rejette tous droits sur ces marques.

Ni Sagem Communications ni les sociétés affiliées ne sont responsables
vis-à-vis de l’acheteur de ce produit ou de tiers en rapport aux demandes
de dommages et intérêts, pertes, frais ou dépenses qui incombent à
l’acheteur ou à des tiers à la suite d’un accident, d’un usage erroné ou
abusif de ce produit ou à des modifications et réparations du produit non
autorisées ou au non respect des instructions de service et de
maintenance de Sagem Communications.

Tous droits réservés. Aucune partie de la présente publication ne doit être
reproduite, enregistrée dans un système d’archive ou sous quelque forme
que ce soit ou bien transmise par n’importe quel moyen – électronique,
mécanique, par photocopie, enregistrement ou autre – sans l’autorisation
écrite préalable de Sagem Communications. Les informations contenues
dans le présent document sont destinées exclusivement à l’utilisation du
produit décrit. Sagem Communications n’endosse aucune responsabilité
si ces informations sont appliquées à d’autres appareils.

Le manuel d’utilisation est un document n’ayant pas un caractère
contractuel.

Sous réserve d’erreurs, de fautes d’impression et de modifications.
Copyright © 2008 Sagem Communications

INFORMATIONS CLIENT

FRA

Il est de notre devoir de développer nos produits selon les normes de
qualité les plus élevées, et de les rendre les plus conviviaux possibles.

Vous trouverez dans votre livret d'utilisation toutes les informations
nécessaires à l'utilisation de votre appareil. Si vous souhaitez un soutien
supplémentaire à votre livret d'utilisation, notre site internet
www.sagem.com est à votre disposition.

Vous pouvez également contacter votre distributeur habituel.

Livret utilisateur 17

Sagem_Fax_ATA101S.book Page 18 Jeudi, 21. février 2008 5:09 17

GARANTIE

Pour toute mise en oeuvre de la garantie, vous devez vous adresser à
votre vendeur et lui présenter le justificatif d'achat qu'il vous a remis.

En cas de panne, c'est lui qui vous conseillera.

Si vous avez acheté directement votre matériel auprès de Sagem
Communications, celui-ci est garanti par Sagem Communications (pièces
et main d'oeuvre), contre tout défaut de matière et tout vice de fabrication
pendant une durée d'un an à compter de la date de livraison. Durant cette
période, tout matériel défectueux sera remplacé ou réparé gratuitement,
le client devant retourner à ses frais le matériel défectueux à l'adresse qui
lui sera indiqué par le Service Après-Vente Sagem Communications dont
le numéro de téléphone figure sur le bordereau de livraison. En l'absence
de contrat d'entretien spécifique souscrit par le client, la réparation ou
l'échange ne sera en aucun cas effectué dans les locaux du client.

Sont exclus de la garantie :

• a) Les pannes ou dysfonctionnements dus au non-respect des

consignes d'installation et d'utilisation, à une cause extérieure au
matériel (foudre, incendie, choc...), à un défaut de communication lié
au réseau sans fil du client, à des modifications de matériels effectués
sans accord écrit de Sagem Communications, à un défaut d'entretien
courant, de surveillance ou de soins de matériel, ou encore une
réparation ou un entretien effectués par des personnes non agréées
par Sagem Communications.

• b) L'usure normale du matériel ainsi que l'usure des accessoires.

• c) Les détériorations consécutives à une insuffisance d'emballage et/

ou à un mauvais conditionnement du matériel réexpédié à Sagem
Communications. Dans les cas ci-dessus ainsi qu'à l'expiration de la
garantie, le client demandera à Sagem Communications un devis qu'il
devra accepter avant tout retour du matériel au Service Après-Vente
Sagem Communications. Les frais de réparation et de port (aller et
retour) seront facturés au client. Ces conditions relatives à la garantie
sont applicables en France Métropolitaine.

Votre matériel est, en tout état de cause, soumis à la garantie légale
contre les conséquences des défauts ou vices cachés conformément aux
articles 1641 et suivants du Code Civil.

18 Sagem Fax ATA 101S

Sagem_Fax_ATA101S.book Page I Jeudi, 21. février 2008 5:09 17

INHALT

Ihr Analogtelefonadapter ...............................................1

Empfehlungen und Werkseinstellungen ......................1

Lieferumfang ..................................................................2

Anschlüsse .....................................................................2

Installation und manuelle Konfiguration

(über die Weboberfläche zur Konfiguration) ...............3

Zugriff auf die Weboberfläche zur Konfiguration ....................3

Manuelle Konfiguration des Sagem Fax ATA 101S ...............5

Installation und automatische Konfiguration

(über TFTP) ...................................................................10

Einrichten des TFTP-Servers ...............................................10

Erstellen der CLI-Befehlsdateien ..........................................10

Laden der Dateien von dem TFTP-Server ............................12

DEU

Glossar ..........................................................................13

Sicherheitshinweise .....................................................14

Netzstromversorgung ...........................................................14

Vom Benutzer erreichbare Bereiche ..................................... 15

Wartung ................................................................................15

Reinigung des Produkts ........................................................ 15

Betriebssicherheit .................................................................16

Informationen zur Wartung und Pflege ................................. 17

Empfehlungen ..............................................................18

Allgemeine Informationen .....................................................18

Konformitätserklärung ...........................................................18

Environnement ......................................................................19

Markenrechtliche Hinweise ...................................................20

Kundeninformationen ..................................................20

Garantie .........................................................................22

Benutzerhandbuch I

Sagem_Fax_ATA101S.book Page II Jeudi, 21. février 2008 5:09 17

II Sagem Fax ATA 101S

Sagem_Fax_ATA101S.book Page 1 Jeudi, 21. février 2008 5:09 17

BENUTZERHANDBUCH

IHR ANALOGTELEFONADAPTER

Das Sagem Fax ATA 101S ist ein Voice over IP-Gateway, mit dem
Sie analoge Endgeräte (Fernkopierer, Telefongeräte usw.) an eine
Voice over IP-Infrastruktur (IP-Betreiber, IPBX oder VoIP-Gateway)
anschließend können.

Das Sagem Fax ATA 101S ermöglicht also, vorhandene analoge
Telekommunikationseinrichtungen weiterzuverwenden, wenn Sie
Ihren Telefonanschluss auf Voice over IP umstellen.

EMPFEHLUNGEN UND WERKSEINSTELLUNGEN

Stellen Sie sicher, dass die Bandbreite Ihres Internetanschlusses
eine gute Übertragungsqualität ermöglicht.

Die benötigte Bandbreite richtet sich nach dem verwendeten Codec:

• G711 : 64 Kbps

• G729 : 8 Kbps

• T. 38 : bis zu 14,4 Kbps

Die Standardeinstellungen des Ethernetanschlusses für die
Konfiguration (LAN-Anschluss) lauten wie folgt:

• IP-Adresse: 192.168.134.1

• Subnetzmaske: 255.255.255.0

• Benutzername: user

• Kennwort: user

DEU

Achtung

Das Sagem Fax ATA 101S verfügt über zwei
Ethernetanschlüsse (RJ45):

• LAN ermöglicht den Zugriff auf die
Gerätekonfiguration für die manuelle
Konfiguration (siehe „Installation und manuelle
Konfiguration (über die Weboberfläche zur
Konfiguration)“, Seite 3).

• WAN ermöglicht den Zugriff auf die automatische
Konfiguration des Gerätes (siehe „Installation
und automatische Konfiguration (über TFTP)“,
Seite 8) und den Anschluss des Geräts an eine
IPBX, ein Voice over IP-Gateway oder einen IP­Betreiber.

Benutzerhandbuch 1

Sagem_Fax_ATA101S.book Page 2 Jeudi, 21. février 2008 5:09 17

LIEFERUMFANG

• Das vorliegende Benutzerhandbuch

• 1 Sagem Fax ATA 101S

• 1 Netzstromadapter

ACHTUNG!

Verwenden Sie ausschließlich den
Netzstromadapter, der im Lieferumfang des Geräts
enthalten ist. Bei Verwendung eines nicht
genehmigten Adapters kann das Gerät beschädigt
werden.

ANSCHLÜSSE

1

2

3

4

Verwenden Sie ausschließlich den
Netzstromadapter, der im Lieferumfang
des Geräts enthalten ist. Bei Verwendung
eines nicht genehmigten Adapters kann
das Gerät beschädigt werden.

Stromversorgungsmodi:

Europa (Festland)

: KSAD1200150W1EU A - NETBIT

GB: KSAD1200150W1EU A - NETBIT
U.S.A./Kanada: KSAD1200150W1US - Ktec

1 Netzstromadapter.

2 - LINE

3 - WAN

Buchse für den Anschluss analoger
Endgeräte (Telefon, Telekopierer usw.).

Buchse für den Anschluss von Switch, Router
oder Modem.

Buchse für den Anschluss eines Computers.

4 - LAN

Wird ausschließlich für die
Gerätekonfiguration verwendet.

Achtung: Schließen Sie an den Buchsen LINE, WAN und LAN
kein Kabel an, das außerhalb eines Gebäudes führt.

2 Sagem Fax ATA 101S

Sagem_Fax_ATA101S.book Page 3 Jeudi, 21. février 2008 5:09 17

INSTALLATION UND MANUELLE KONFIGURATION (ÜBER DIE
W

EBOBERFLÄCHE ZUR KONFIGURATION)

Wenn Sie nur eine geringe Stückzahl an Geräten konfigurieren
müssen, wird empfohlen, die Konfiguration des ATA-Geräts über die
webbasierte Benutzeroberfläche durchzuführen. Dieser
Konfigurationsmodus ermöglicht eine problemlose und schnelle
Konfiguration Ihres Sagem Fax ATA 101S.

Hinweis

Dieses Verfahren wird für die Installation und
Konfiguration von bis zu 10 Geräten empfohlen.

Zugriff auf die Weboberfläche zur Konfiguration

1. Verbinden Sie den RJ45-Anschluss mit der Bezeichnung LAN

auf der Rückseite des Geräts entweder mit einem gekreuzten
Ethernetkabel direkt mit Ihrem Computer oder mit einem
Standardpatchkabel mit einem Hub bzw. Switch.

Achtung

Wenn Sie einen Hub bzw. Switch verwenden,
sollten Sie sicherstellen, dass dieser nicht an Ihr
Netzwerk angebunden ist, um IP-Adresskonflikte
zu vermeiden.

DEU

2. Legen Sie für Ihre Netzwerkkarte eine IP-Adresse fest, die sich in

demselben IP-Netzwerksbereich befindet, wie der LAN­Anschluss Ihres Sagem Fax ATA 101S.
Sie können beispielsweise die folgenden Standard-IP-Parameter
verwenden:

• IP-Adresse: 192.168.134.10

• Subnetzmaske: 255.255.255.0

• Standardgateway: leer

Benutzerhandbuch 3

Sagem_Fax_ATA101S.book Page 4 Jeudi, 21. février 2008 5:09 17

3. Sie öffnen die Benutzeroberfläche zur Konfiguration des Sagem

Fax ATA 101S, indem Sie die Adresse „http:// 192.168.134.1“ in
einem Webbrowser öffnen und sich authentifizieren.
Standardmäßig können Sie die folgenden Anmeldeinformationen
verwenden:

• Benutzername: user

• Kennwort: user

Anschließend können Sie dem WAN-Anschluss des Sagem Fax ATA
101S über die webbasierte Benutzeroberfläche eine IP-Adresse
zuweisen (als feste Adresse oder dynamisch als DHCP-Serverlease).

Manuelle Konfiguration des Sagem Fax ATA 101S

Schritt 1 - Menü „Basic“ > „LAN/WAN Setup“

Parameter „eth0“

Es ist nicht erforderlich, diese Parameter zu ändern, da dies die
Parameter der Schnittstelle „LAN“ des Sagem Fax ATA 101S
sind, die lediglich zur Konfiguration des ATA-Geräts vorgesehen
ist.

4 Sagem Fax ATA 101S

Sagem_Fax_ATA101S.book Page 5 Jeudi, 21. février 2008 5:09 17

Parameter „vif0“

Über diesen Parameter können Sie der WAN-Schnittstelle Ihres
Sagem Fax ATA 101S eine IP-Adresse zuweisen, um diesen an
das Computernetz, genauer gesagt, an Ihre VoIP-Infrastruktur
anschließen.

1. Aktivieren Sie in der Zeile für vif0 das Kontrollkästchen Select.

2. Klicken Sie Configure interface.

3. Sie können nun unter zwei verschiedenen Optionen wählen:

• Dynamic IP address from DHCP server: Wählen Sie diesen

Modus, wenn der WAN-Schnittstelle des Sagem Fax ATA 101S
von einem DHCP-Server in Ihrem Netzwerk automatisch eine
IP-Adresse zugewiesen werden soll (diese Option ist
standardmäßig aktiviert).

• Static IP address: Wählen Sie diesen Modus, wenn Sie für die

WAN-Schnittstelle Ihres Sagem Fax ATA 101S manuell eine
IP-Adresse angeben möchten.

Schritt 2 - Menü „VOIP“ > „SIP Configuration“ > „SIP general“ >
„proxy configuration“

Gehen Sie wie folgt vor, wenn Sie für die SIP-Authentifizierung und
die Anrufweiterleitung einen Proxyserver verwenden:

DEU

1. Aktivieren Sie das Kontrollkästchen Use proxy.

2. Geben Sie in die Felder Outbound proxy, Registrar proxy und
SIP domain die erforderlichen Werte ein. Informationen zu den

zu verwendenden Angaben erhalten Sie bei Ihrem SIP-Anbieter
oder dem für VoIP zuständigen Administrator.

Benutzerhandbuch 5

Sagem_Fax_ATA101S.book Page 6 Jeudi, 21. février 2008 5:09 17

Schritt 3 - Menü „SIP Configuration“ > „SIP general“ > „Tel to IP
routing table“

Wenn Sie keinen Proxyserver verwenden, können Sie über dieses
Menü Routingtabellen konfigurieren. Die Routingtabellen des Sagem
Fax ATA 101S ermöglichen Ihnen, eine Weiterleitung vom Typ „Tel to
IP“ zu erstellen.

Die Weiterleitung von Anrufen von analogen Endgeräten an Ihrem
Sagem Fax ATA 101S an bestimmte IP-Endgeräte (IPBX, VoIP­Gateway, IP-Telefon, IP-Telekopierer usw.) erfolgt in Abhängigkeit
von dem Präfix der gewählten Rufnummer.

1. Klicken Sie auf Add, und eine Routingtabelle zu erstellen.
Der folgende Bildschirm wird angezeigt:

1. Geben Sie in das Feld Speed dial die Kurzwahlnummer ein,
anhand derer auch ermittelt wird, welche Routingtabelle für die
Rufnummer verwendet werden soll. Die Kurzwahlnummer kann
aus bis zu drei alphanumerischen Zeichen bestehen.

2. Geben Sie in die Felder User name und IPv4 addr die
entsprechenden Angaben für die VoIP-Umgebung ein, in die der
Anruf weitergeleitet werden soll. Darüber hinaus können Sie
auch den Anschluss angeben, über den die Sprachdaten
übermittelt werden sollen (die Voreinstellung für das ATA ist der
üblicherweise verwendete Anschluss des SIP-Protokolls).

3. Klicken Sie auf Add, um die Angaben zu bestätigen.
Die neue Weiterleitungsregel wird erstellt.

6 Sagem Fax ATA 101S

Sagem_Fax_ATA101S.book Page 7 Jeudi, 21. février 2008 5:09 17

Schritt 4 - Menü „SIP Configuration“ > „SIP Phone“

DEU

Die Angaben für die Parameter User name und Display Name sind
unabhängig davon, ob Sie einen SIP-Proxy verwenden, erforderlich.
Die Angaben für die Parameter Auth. user name und Auth.
password sind nur dann erforderlich, wenn das ATA-Gerät an einen
SIP-Proxy angeschlossen ist, für den eine Authentifizierung
erforderlich ist. Verwenden Sie für alle vier Felder nur die Angaben,
die Sie von Ihrem Netzwerkadministrator erhalten.

Über den Parameter Prefered codec können Sie den gewünschten
Codec für die Komprimierung der Sprachdaten auswählen. Ihre
Infrastruktur muss mindestens einen der folgenden Codecs
unterstützen:

• G711 PCMA

• G711 PCMU

•G729

Benutzerhandbuch 7

Sagem_Fax_ATA101S.book Page 8 Jeudi, 21. février 2008 5:09 17

Über den Parameter Fax Mode können Sie den gewünschten
Faxübertragungsmodus auswählen. Es sind die beiden folgenden
Technologien verfügbar:

Hinweis

Sie müssen die Technologie angeben, die von
Ihrer VoIP-Infrastruktur unterstützt wird.
Wenn Sie sich diesbezüglich nicht sicher sind,
verwenden Sie die Option „T.38“.

• Wenn Sie die Option Fax pass-through (nur bei Verwendung

der Kodierung „G.711“ verfügbar) wählen, werden
Faxverbindungen von der VoIP-Infrastruktur als einfacher
Sprachruf betrachtet.

• Bei Verwendung der Option T. 38 wird ein besonderer Modus für

die Faxübertragung aktiviert, bei dem die Signale demoduliert
und in IP-Paketen gekapselt übermittelt werden. Verglichen mit
dem Durchleitungsmodus bietet dieser Modus eine höhere
Zuverlässigkeit und benötigt beträchtlich weniger Bandbreite.

Das Sagem Fax ATA 101S unterstützt die Erkennung des
Tonwahlverfahrens, die Anrufweiterleitung, das Halten von
Gesprächen, die Sprechpausenerkennung usw.

Wenden Sie sich bei Bedarf an unseren Supportservice (siehe
„Kundeninformationen“, Seite 18).

INSTALLATION UND AUTOMATISCHE KONFIGURATION (ÜBER
TFTP)

Wenn Sie viele Sagem Fax ATA 101S-Geräte verwalten müssen,
sollten Sie dies über das TFTP-Verfahren durchführen. In diesem
Modus können Sie einen Server anweisen, Konfigurationen und
Firmwareupgrades für die ATA-Geräte im Netzwerk bereitzustellen.

Hinweis

Dieses Verfahren wird für die Installation und
Konfiguration ab 10 Geräten empfohlen.

Einrichten des TFTP-Servers

Bei diesem Verfahren muss i. W. ein TFTP-Server eingerichtet
werden.

• Wenn in Ihrem Netzwerk bereits ein TFTP-Server vorhanden ist,
können Sie ihn für die Bereitstellung der Konfigurationen für die
ATA-Geräte über das Netzwerk verwenden.

• Wenn Sie noch keinen TFTP-Server in Ihrem Netzwerk
verwenden, müssen Sie einen installieren und konfigurieren,
bevor Sie fortfahren.

8 Sagem Fax ATA 101S

Sagem_Fax_ATA101S.book Page 9 Jeudi, 21. février 2008 5:09 17

Erstellen der CLI-Befehlsdateien

Nach der Installation und Konfiguration des TFTP-Servers müssen
Sie CLI-Befehlsdateien erstellen. Diese werden über den TFTP­Server auf die ATA-Geräte geladen und dort ausgeführt.

Sie müssen mindestens drei verschiedene Dateien erstellen.

In der ersten dieser Dateien (der sogenannten Eintragsdatei) geben
Sie den Namen der aktuellen Firmware an (die von den ATA-Geräten
bei Bedarf heruntergeladen wird) sowie den Namen der für alle ATA­Geräte zu übernehmenden Konfigurationsdatei (siehe der folgende
Absatz) an.

In dem folgenden Beispiel finden Sie den Inhalt einer Eintragsdatei
mit dem Namen „TFTPEntry.txt“:

fw_filename = S3-SIP-PIT-1-26-355-1019.bin

common_config = common_parameters.txt

Die zweite Datei enthält die Befehle für die
Konfigurationseinstellungen, die für alle ATA-Geräte verwendet
werden sollen (beispielsweise Angabe des SIP-Proxys, des
verwendeten Encoders, des Faxprotokolls usw.).

In dem folgenden Beispiel finden Sie den Inhalt der Datei mit dem
Namen „common_parameters.txt“ (deren Name im vorangehenden
Beispiel so festgelegt wurde). In dieser Datei wird als Domäne,
Registrar und SIP-Proxy „voipprovider.org“ (für alle zu
konfigurierenden ATA-Geräte) festgelegt:

sip

deregister all

confighost vif0 -o -useproxy yes -h

voipprovider.org -p 5060 -rtpmin 17000

-rtpmax 18000 -keepalive yes 20

configreg voipprovider.org

configproxy voipprovider.org

..

save

DEU

Benutzerhandbuch 9

Sagem_Fax_ATA101S.book Page 10 Jeudi, 21. février 2008 5:09 17

Diese CLI-Befehlsdatei muss im ASCII-Format vorliegen.

Hinweis

Weitergehende Informationen zur Erstellung der
ASCII-Datei sowie eine Liste der CLI-Befehle des
ATA-Geräts erhalten Sie bei Sagem
Communications bzw. bei Ihrem Händler.

Die dritte Datei enthält die Befehle für die
Konfigurationseinstellungen für einzelne ATA-Geräte verwendet
werden sollen (beispielsweise Angabe des SIP-Kontos, wenn in der
Infrastruktur ein Proxyserver verwendet wird, oder andernfalls eine
Routingtabelle).

Der Name dieser Dateien enthält als Sufffix die MAC-Adresse des
zugehörigen ATA-Geräts. Sie müssen also für jedes ATA-Gerät in
Ihrer Umgebung eine solche Datei erstellen.

Die Datei mit dem Namen „Sagem_00604c999999.txt“
beispielsweise wird für das ATA-Gerät mit der MAC-Adresse
„00:60:4c:99:99:99“ verwendet. Die Datei enthält wie unten
angegeben die Parameter für das SIP-Konto (Benutzername,
Kennwort usw.), die auf genau dieses ATA-Gerät übertragen werden:

MACConfigversion = V1_01

sip/configphone 1 444719 -o -d Lecoq

sip/configauth 1 444719 MySecretPassword

save

sip/register all

Diese CLI-Befehlsdateien müssen im ASCII-Format vorliegen.

Hinweis

Weitergehende Informationen zur Erstellung der
ASCII-Dateien sowie eine Liste der CLI-Befehle
des ATA-Geräts erhalten Sie bei Sagem
Communications bzw. bei Ihrem Händler.

10 Sagem Fax ATA 101S

Sagem_Fax_ATA101S.book Page 11 Jeudi, 21. février 2008 5:09 17

Laden der Dateien von dem TFTP-Server

Nach der Erstellung der Befehlsdateien müssen Sie die ATA-Geräte
an Ihr Firmennetz anschließen. Verwenden Sie zu diesem Zweck den
WAN-Anschluss der ATA-Geräte. Nur dieser Anschluss verfügt über
einen DHCP-Client, über den das ATA-Gerät von einem DHCP­Server im Netzwerk eine IP-Adresse anfordern und gleichzeitig
Informationen zu der IP-Adresse des TFTP-Servers sowie der
Eintragsdatei abrufen kann. Die beiden letzten Angaben werden über
den DHCP-Server festgelegt, nämlich über die Optionen „66“ und
„67“.

Achtung

Stellen Sie sicher, dass nicht der mit LAN
beschriftete Anschluss des ATA-Geräts für die
automatische Konfiguration verwendet wird, da
sonst möglicherweise IP-Adresskonflikte auftreten.

Die ATA-Geräte laden die Eintragsdatei automatisch herunter, sobald
Sie mit dem Netzwerk verbunden sind. Falls in dieser Datei eine neue
Firmwareversion angegeben wird, wird die Firmware ebenfalls
heruntergeladen. Andernfalls laden die ATA-Geräte die beiden
Konfigurationsdateien (die Datei mit den übergreifenden
Einstellungen sowie die gerätespezifische Datei) und führen die darin
enthaltenen CLI-Befehle aus.

DEU

Benutzerhandbuch 11

Sagem_Fax_ATA101S.book Page 12 Jeudi, 21. février 2008 5:09 17

GLOSSAR

ATA-Gerät (Analogtelefonadapter)

Endgerät zur Umwandlung von analogen Signalen in IP-basierte
Signale.

DHCP (Dynamic Host Configuration Protocol)

Netzwerkprotokoll zur automatischen Konfiguration der TCP/IP­Parameter und für die automatische Zuweisung von IP-Adressen
zu Hardwarekomponenten im Netzwerk.

G. 711

Norm zur Kodierung von Audiodaten, die v. A. im Bereich der
Telefonie zur Kodierung von Sprachdaten verwendet wird. Bei
Verwendung dieses Standards werden Sprachdaten bei 64 kbps
kodiert. Das Format G.711 ist auch konform für die
Faxübertragung, falls das Format „T38“ nicht verfügbar ist.

G.729

Norm zur Kodierung von Audiodaten, die v. A. im Bereich der
Telefonie zur Kodierung von Sprachdaten verwendet wird. Bei
Verwendung dieses Standards werden Sprachdaten bei 8 kbps
kodiert.
Wird v. A. von Voice over IP-Betreibern genutzt. Das Format
G729 wird aufgrund mangelnder Konformität wegen
Signalverzerrungen nicht für die Faxübertragung verwendet.

SIP (Session Initiation Protocol)

Protokoll zum Herstellen, Anpassen und Beenden von
Multimediasitzungen. Übernimmt das Authentifizieren und das
Auffinden mehrerer Teilnehmer sowie das Aushandeln der
nutzbaren Medientypen seitens der verschiedenen Teilnehmer.

T.3 8

Protokoll zur Umwandlung von Faxdaten in IP-Pakete. Bei
diesem Verfahren werden die Faxdaten in Echtzeit über IP­Netzwerke transportiert.

TFTP (Trivial File Transfer Protocol)

Dateiübertragungsprotokoll. Wird v. A. für die Bereitstellung von
Firmware und Konfigurationsdateien für Hardwarekomponenten
im Netzwerk verwendet.

12 Sagem Fax ATA 101S

Sagem_Fax_ATA101S.book Page 13 Jeudi, 21. février 2008 5:09 17

SICHERHEITSHINWEISE

Lesen Sie die folgenden Sicherheitshinweise aufmerksam durch, bevor
Sie das Produkt verwenden, um einen sicheren Betrieb des Geräts zu
ermöglichen.

Achtung: Dieser Hinweis kennzeichnet Produktbereiche, deren
unsachgemäße Handhabung Personen gefährden kann.

Geräten von Sagem Communications wurden auf hohe
Sicherheitsanforderungen hin geprüft und als sicher befunden. Darüber
hinaus liegen für diese Geräte Konformitätserklärungen vor, denen
zufolge die Geräte den geltenden Umweltschutzrichtlinien genügen.
Lesen Sie die folgenden Hinweise aufmerksam durch, bevor Sie das
Gerät einsetzen und ziehen Sie sie ggf. zu Rate, um einen einwandfreien
Betrieb des Geräts zu ermöglichen. Die Sicherheits- und
Betriebstauglichkeitsprüfungen, denen das Gerät bei der Prüfung
genügen muss, wurden ausschließlich in Umgebungen mit Komponenten
von Sagem Communications durchgeführt.

Wenden Sie sich an Ihren Händler, um weitergehende Informationen zu
erhalten.

Warnhinweise: Die Warnhinweise zu dem Produkt müssen beachtet
werden.

Entfernen Sie insbesondere keinesfalls das Typenschild von dem Gerät,
da sonst die Garantie erlischt.

Schützen Sie das Gerät vor direkter Sonneneinstrahlung, Hitze, großen
Temperaturschwankungen und Feuchtigkeit. Stellen Sie das Gerät nicht
in die Nähe von Heizungen oder Klimaanlagen auf. Wird das Gerät zu
heiß, oder kommt Rauch aus dem Gerät, ziehen Sie sofort den
Netzstecker aus der Steckdose. Lassen Sie Ihr Gerät von einem
qualifizierten Techniker untersuchen. Um das Ausbreiten von Feuer zu
vermeiden, sind offene Flammen von dem Gerät fernzuhalten.

Dieses Gerät und die Komponenten im Lieferumfang von

Achtung: Produktänderungen, die die Funktionalität des Geräts
erweitern und der Anschluss von Geräten von Drittanbietern
können einen Ausschluss der Garantie nach sich führen.

DEU

Netzstromversorgung

Dieses Produkt muss ein Stromnetz angeschlossen werden, das den
Spezifikationen auf dem Typenschild auf dem Netzstromadapter
entspricht. Ziehen Sie einen Elektriker zu Rate, falls Sie Hilfe in
Zusammenhang mit der Stromversorgung benötigen.

Achtung – Elektrische Sicherheit

• Verwenden Sie ausschließlich den Netzstromadapter im Lieferumfang

des Geräts (KSAD1200150W1EU A - NETBIT in Europa (Festland);
KSAD1200150W1UK A - NETBIT in Großbritannien;
KSAD1200150W1US - Ktec in U.S.A./Kanada).
Bei Verwendung eines nicht genehmigten Adapters kann das Gerät
beschädigt werden.
Schließen Sie es gemäß den Installationsanweisungen in dieser
Anleitung und den Hinweisen auf seinem Typenetikett (Spannung,
Strom, Frequenz des Stromnetzes) an das Netz an. Im Gefahrenfall
können die Netzstecker vorbeugend zur Unterbrechung der 110-V oder
230-V-Stromversorgung gezogen werden. Die Steckdosen müssen
daher in der Nähe des Geräts und leicht zugänglich sein.

Benutzerhandbuch 13

Sagem_Fax_ATA101S.book Page 14 Jeudi, 21. février 2008 5:09 17

• Der Netzstromadapter muss an ein Stromnetz angeschlossen werden,
dessen Kapazität der Angabe auf dem Adapter entspricht bzw. den
angegebenen Ampere-Wert überschreitet und dessen Spannung der
angegebenen Spannung für den Adapter entspricht. Informationen zur
Eingangsstärke und -spannung finden Sie auf der Rückseite des
Adapters.

• Stellen Sie das Gerät nicht an Stellen auf, an denen Benutzer auf die
Netzstromzufuhrleitung treten oder über sie stolpern könnten.

• Stellen Sie das Gerät nicht in Feuchträumen auf.

• Berühren Sie nie Stecker oder Anschlussbuchsen mit nassen Händen.

• Stellen Sie keine Objekte auf dem Netzstromkabel ab.

• Versuchen Sie nicht, die elektrischen und mechanischen
Schutzvorrichtungen zu umgehen.

• Versperren Sie nicht die Öffnungen für Be- bzw. Entlüftung.

• Achten Sie darauf, dass keine Objekte durch die Belüftungen oder
Öffnungen ins Gehäuse gelangen.

• Trennen Sie das Gerät sofort vom Adapter und den Adapter vom
Stromnetz, wenn eine der folgenden Situationen auftritt. Rufen Sie
einen genehmigten Servicetechniker, um das Problem zu behandeln.

• Das Gerät gibt ungewöhnliche Geräusche von sich oder es
entweichen Dämpfe bzw. Gerüche.

• Der Netzstromadapter ist beschädigt.

• Ein Schalter, eine Sicherung oder eine andere Sicherheitssperre
wurde ausgelöst.

• Es sind Flüssigkeiten in das Gehäuse eingedrungen.

• Es ist Feuchtigkeit bzw. Wasser ins Gehäuse gelangt.

• Komponenten bzw. Bausteine des Geräts sind beschädigt.

Hauptschalter: Als Hauptschalter für das Gerät dient der
Netzstromadapter. Der Netzstromadapter wird in die Buchse auf der
Rückseite des Geräts eingesteckt. Zum Trennen des Geräts vom
Netzstrom ziehen Sie den Stecker des Netzstromadapters aus der
Steckdose.

Vom Benutzer erreichbare Bereiche

Dieses Gerät wurde dahingehend konzipiert, einen Zugriff seitens des
Benutzers ausschließlich auf Bereiche zu beschränken, die keinerlei
Gefahr darstellen können. Der Zugriff auf potentiell gefährliche Bereiche
ist durch Schutzkappen und Abdeckungen gesichert, für deren
Entfernung ein Werkzeug erforderlich ist. Diese Abdeckungen dürfen
nicht eigenmächtig entfernt werden.

Wartung

In der Dokumentation im Lieferumfang dieses Produkts sind alle
Wartungsmaßnahmen beschrieben, die benutzerseitig durchgeführt
werden können. Führen Sie an diesem Produkt niemals eigenmächtig
Wartungsmaßnahmen durch, die nicht in der Dokumentation aufgeführt
sind. Eine nicht ordnungsgemäß ausgeführte Wartungsmaßnahme kann
Personen schaden bzw. Hardwarekomponenten beschädigen. Lassen
Sie Ihr Gerät ausschließlich von einem qualifizierten Techniker reparieren.

14 Sagem Fax ATA 101S

Sagem_Fax_ATA101S.book Page 15 Jeudi, 21. février 2008 5:09 17

Reinigung des Produkts

Trennen Sie das Gerät vom Netzstrom, bevor Sie es reinigen. Verwenden
Sie ausschließlich Reinigungsmittel, die für dieses Gerät geeignet sind.
Die Verwendung von Reinigungsmitteln, die nicht auf das Gerät
abgestimmt sind, kann zu einer Verringerung der Systemleistung führen
und potentiell gefährliche Situationen hervorrufen. Verwenden Sie keine
Reinigungssprays, da diese unter bestimmten Umständen eine
Explosions- und Brandgefahr darstellen.

Betriebssicherheit

Bitte halten Sie sich jederzeit an die vorliegenden
Sicherheitsbestimmungen, um einen sicheren Betrieb dieses Geräts von
Sagem Communications aufrecht zu erhalten.

Vorgehensweisen:

• Halten Sie sich bitte stets an die Warnungen und Anleitungen auf bzw.
im Lieferumfang des Geräts.

• Transportieren Sie das Gerät mit größtmöglicher Sorgfalt.

• Stellen Sie das Gerät in einem ordnungsgemäß belüftetem Bereich auf,
der auch einen problemlosen Zugriff zur Wartung ermöglicht.

• Verwenden Sie für dieses Gerät von Sagem Communications stets das
Zubehör, das im Lieferumfang des Geräts enthalten ist. Bei
Verwendung von ungeeignetem Zubehör kann die Leistung des Geräts
negativ beeinflussen.

• Trennen Sie das Gerät stets vom Netzstrom, bevor Sie es reinigen.

Verbote:

• Stellen Sie das Gerät nur dann in engen Bereichen auf, wenn Sie für
eine ausreichende Belüftung sorgen. Wenden Sie sich an Ihren
Händler, um weitergehende Informationen zu erhalten.

• Öffnen Sie nicht eigenmächtig Abdeckungen, die mit Schrauben
gesichert sind. Diese Abdeckungen ermöglichen den Zugang zu
Bereichen des Geräts, die nicht für die benutzerseitige Wartung
vorgesehen sind.

• Stellen Sie das Gerät nicht in der Nähe von Hitzequellen auf.

• Versuchen Sie nicht, die elektrischen und mechanischen
Schutzvorrichtungen zu umgehen.

• Betreiben Sie das Gerät nicht, wenn es besondere Geräusche oder
ungewöhnliche Dämpfe/Gerüche von sich gibt. Trennen Sie das Gerät
sofort vom Stromnetz, und wenden Sie sich an einen technischen
Mitarbeiter von Sagem Communications.

DEU

Informationen zur Wartung und Pflege

• Verwenden Sie keine Reinigungssprays. Die Verwendung von
Reinigungsmitteln, die nicht auf das Gerät abgestimmt sind, kann zu
einer Verringerung der Systemleistung führen und potentiell gefährliche
Situationen hervorrufen.

• Verwenden Sie ausschließlich Verbrauchsmaterialien und Zubehör, die
in dem Benutzerhandbuch aufgeführt sind. Bewahren Sie diese
Produkte außerhalb der Reichweite von Kindern auf.

Benutzerhandbuch 15

Sagem_Fax_ATA101S.book Page 16 Jeudi, 21. février 2008 5:09 17

• Öffnen Sie nicht eigenmächtig Abdeckungen, die mit Schrauben
gesichert sind. Diese Abdeckungen ermöglichen den Zugang zu
Bereichen des Geräts, die nicht für die benutzerseitige Wartung
vorgesehen sind.

• Führen Sie zu keinem Zeitpunkt Wartungsmaßnahmen durch, für die
Sie nicht seitens Ihres Händlers instruiert wurden oder die nicht explizit
in dem Benutzerhandbuch beschrieben sind.

EMPFEHLUNGEN

Allgemeine Informationen

Hinweis: Ohne explizite Genehmigung von Sagem Communications

durchgeführte bauliche oder funktionale Änderungen an diesem Gerät
führen möglicherweise zu einem Erlöschen der FCC-Konformität.

Dieses Gerät wurde hinsichtlich der für digitale Geräte der Klasse B
entsprechend Absatz 15 der Reglementierung der FCC geltenden
Grenzwerte geprüft und für konform befunden. Die Grenzwerte stellen
einen optimalen Schutz gegen schädliche Interferenzen in
Wohnbereichen dar. Dieses Gerät verwendet radioelektrische
Frequenzen und sendet entsprechende Strahlungen aus, die zu
Interferenzen mit Radiotelekommunikationsgeräten führen können, wenn
es nicht entsprechend der Anleitung installiert und betrieben wird. Es gibt
jedoch keine Garantie, dass diese Interferenzen bei einzelnen
Installationen nicht vorkommen können. Die emittierten Radio- oder
Fernsehinterferenzen machen sich bemerkbar, wenn Sie das betreffende
Gerät ein- und wieder ausschalten. Es wird empfohlen, das Problem
durch die folgenden Gegenmaßnahmen zu behandeln:

• Neuausrichtung der Empfangsantenne oder Wahl eines anderen
Aufstellortes

• Vergrößerung der Entfernung zwischen der Hardwarekomponente
und dem Empfangsmodul

• Anschluss der Hardwarekomponente an einen anderen
Netzstromkreis als der Empfänger

• Ziehen Sie bei Bedarf einen entsprechend qualifizierten Funk- oder
Fernsehtechniker hinzu.

Dieses digitale Gerät der Klasse B entspricht der Norm NMB-003 in
Kanada.

Konformitätserklärung

Das CE-Symbol zertifiziert die Konformität des Produkts
gegenüber den wesentlichen Anforderungen der Direktive R&TTE

1999/ 5/CE zu Funk- und Telekommunikationsgeräten, sowie den
Direktiven 2006/95/CE zur Sicherheit und 2004/108/CE zur
elektromagnetischen Konformität, wie sie vom Europaparlament und dem
Rat zur Minimierung elektromagnetischer Interferenzen und zur
Aufrechterhaltung von Gesundheit und Sicherheit des Benutzers
festgelegt wurden.

Die Konformitätserklärung kann im Supportbereich der Website von
Sagem Communications eingesehen oder bei folgender Adresse
angefordert werden:

SAGEM COMMUNICATIONS

Service des relations clientèle

95800 Cergy Saint-Christophe - FRANKREICH

4, rue du Petit Albi

16 Sagem Fax ATA 101S

Sagem_Fax_ATA101S.book Page 17 Jeudi, 21. février 2008 5:09 17

Umwelt

Der Umweltschutz im Sinne von nachhaltiger Entwicklung ist eine der
wesentlichen Zielsetzungen von Hersteller. Der Hersteller hat den
Entschluss gefasst, umweltfreundliche Anlagen zu nutzen und den
Umweltschutz zum festen Bestandteil des Lebenszyklus seiner Produkte
zu machen - von der Herstellung, über die Inbetriebnahme, bis hin zu
Gebrauch und Entsorgung.

Die verpackung

Das Logo auf der Verpackung (grüner Punkt) bedeutet, dass
eine Abgabe an eine zugelassene nationale Organisation
überwiesen wird, um die Wiedergewinnungs- und Recycling­Infrastrukturen der Verpackungen zu verbessern.

Halten Sie zum Verbessern des Recycling bitte die örtlichen
Sortierungsregeln für diesen Abfalltyp ein.

Batterien und Akkumulatoren

Wenn Ihr Produkt Batterien oder Akkumulatoren enthält, müssen diese an
den ausgewiesenen Sammelstellen entsorgt werden.

Das produkt

Die auf dem Produkt angebrachte durchkreuzte Mülltonne
bedeutet, das es zur Gruppe der Elektro- und Elektronikgeräte
gehört.

In diesem Zusammenhang fragt die europäische Regelung Sie,
ihre selektive Sammlung durchzuführen :

•·den Verkaufsstellen im Falle des Kaufs eines gleichwertigen
Geräts.

•den örtlich Ihnen zur Verfügung gestellten Sammelstellen
(Wertstoffhof, Sortierte Sammlung usw.)

DEU

So beteiligen Sie sich an der Wiederverwendung und der Valorisierung
von Elektrik- und Elektronik-Altgeräten, die andernfalls negative
Auswirkungen auf die Umwelt und die menschliche Gesundheit haben
könnten.

Diese Bedienungsanleitung wurde auf chlorfrei gebleichtem Recy­clingpapier gedruckt. Das entspricht den höchsten Standards in Bezug auf
Umweltverträglichkeit. Die verwendeten Kartonverpa-ckungen und die
Verpackungshalbschalen aus Papier und Karton können wie Altpapier
entsorgt werden. Die Plastikfolien geben Sie zum Recycling oder in den
Restmüll, je nach den Anforderungen Ihres Landes.

Benutzerhandbuch 17

Sagem_Fax_ATA101S.book Page 18 Jeudi, 21. février 2008 5:09 17

Markenrechtliche Hinweise

Die in dem vorliegenden Handbuch erwähnten Marken sind eingetragene
Marken Ihrer jeweiligen Inhaber. Ein Fehlen der Symbole ® bzw. ™
bedeutet nicht, dass es sich bei diesen Begriffen um freie Marken handelt.
Die anderen in dem vorliegenden Dokument erwähnten Produktnamen
dienen lediglich zur deskriptiven Bezeichnung und sind möglicherweise
Marken ihrer jeweiligen Inhaber. Sagem Communications erhebt auf
keine dieser Marken Anspruch.

Weder Sagem Communications noch ihre Tochtergesellschaften sind
gegenüber dem Endkunden für dieses Gerät oder Dritten in
Zusammenhang mit Schadensersatzforderungen, Regressen wegen
Ausfällen, Verlusten oder anderweitig entstehenden Kosten für den
Kunden oder Dritte aufgrund von Unfällen, unsachgemäßer Handhabung
oder Missbrauch des Geräts oder auch über Änderungen und
Modifikationen des Geräts, die nicht gestattet oder den Service- und
Wartungsanweisungen von Sagem Communications zuwiderlaufen,
verantwortlich.

Alle Rechte vorbehalten. Das vorliegende Dokumentation darf – auch
nicht auszugsweise – systematisch archiviert oder auf wie auch immer
geartete Weise – elektronisch, mechanisch, per Fotokopie, Aufzeichnung
oder andere – ohne die vorherige schriftliche Genehmigung von Sagem
Communications reproduziert werden. Die in dem vorliegenden
Dokument bereitgestellten Informationen beziehen sich ausschließlich auf
den Betrieb des beschriebenen Geräts. Sagem Communications
übernimmt keinerlei Verantwortung für den Fall, dass diese Informationen
auf andere Geräte übertragen werden.

Das Benutzerhandbuch hat keinerlei vertragsrechtliche Relevanz.
Inhaltliche Fehler sowie Fehler und Änderungen typografischer Natur sind

vorbehalten.
Copyright © 2008 Sagem Communications

KUNDENINFORMATIONEN

Wir sind ständig bemüht, unsere Produkte entsprechend den höchsten
Qualitätsnormen zu entwickeln und deren Betrieb möglichst
benutzerfreundlich zu gestalten.

In dem vorliegenden Benutzerhandbuch finden Sie alle für den Betrieb
des Geräts erforderlichen Informationen. Wenn Sie ergänzende
Informationen benötigen, die Sie dem Handbuch nicht entnehmen
können, wenden Sie sich bitte an unser Web site www.sagem.com.

Sie können sich natürlich auch jederzeit an Ihren Händler wenden.

18 Sagem Fax ATA 101S

Sagem_Fax_ATA101S.book Page 19 Jeudi, 21. février 2008 5:09 17

GARANTIE

Im Falle eines Defektes wenden Sie sich bitte an Ihren Verkäufer, der Sie
beraten wird, und legen diesem den Kaufbeleg vor, den Sie zuvor von
diesem erhalten haben.

Haben Sie das Gerät direkt bei der Sagem Communications gekauft, so
gelten die folgenden Bes-timmungen:

• A - Für das Gerät gilt zunächst einmal die 24 monatige gesetzliche

Sachmängelgewährleistung, deren genauer Inhalt und Umfang in den
Allgemeinen Geschäftsbedingungen, die auf den mit Ihnen
geschlossenen Vertrag anzuwenden sind, näher geregelt ist. Nach
Ablauf der gesetzlichen Sachmängelgewährleistungsfrist, d.h. also in
der Regel nach Ablauf von sechs Monaten ab Lieferung, übernimmt die
Sagem Communications bis zu maximal einem Jahr ab Lieferung die
Garantie (Ersatzteile und Reparatur) für die Freiheit des Geräts von
Fabrikationsfehlern. Während dieses zusätzlichen Garantie­Zeitraumes wird das fehlerhafte Gerät kostenlos repariert. Der Kunde
hat das fehlerhafte Gerät jedoch auf seine Kosten an die ihm vom
Kundendienst der Sagem Communications (die Telefonnummer steht
auf dem Lieferschein) angegebene Adresse zurückzuschicken. Die
Reparatur erfolgt auf keinen Fall in den Räumlichkeiten des Kunden, es
sei denn, daß er mit diesem ein speziell Wartungsvertrag
abgeschlossen wurde.
Hinweis: Nach Ablauf der gesetzlichen
Sachmängelgewährleistungsfrist ist die Sagem Communications bis zu
maximal zwei Jahren ab Lieferung ausschließlich verpflichtet, das
fehlerhafte Gerät zu den oben genannten Bedingungen kostenlos zu
reparieren. Ansprüche aus der gesetzlichen Sachmängel­gewährleistung bestehen in diesem Zeitraum nicht mehr.
Ausgeschlossen sind auch Schadensersatzansprüche aus sonstigem
Rechtsgrund, es sei denn, die Schadensursache beruht auf Vorsatz
oder grober Fahrlässigkeit oder es wurde eine vertragswesentliche
Pflicht verletzt. In letzterem Fall beschränkt sich die Haftung jedoch auf
den vorhersehbaren Schaden.

• B - Von der Garantie ausgeschlossen sind

• Defekte oder Funktionsstörungen, die auf eine Nichteinhaltung der
Installations- und Gebrauchsanweisungen, auf äußere
Einwirkungen (Blitzschlag, Brand, Erschütterung, Wasserschäden
jeglicher Art usw.), auf einen von der Sagem Communications nicht
schriftlich genehmigten Umbau der Geräte, auf eine unterlassene
Wartung (gemäß Bedienungsanleitung), Überprüfung oder Pflege
der Geräte, auf ungeeignete Umweltbedingungen für die Geräte
(insbesondere im Zusammenhang mit ungeeigneten Temperatur­oder Luftfeuchtigkeitsbedingungen für die Geräte und die
Verbrauchsmaterialien) oder auf eine Reparatur oder eine
Instandhaltung zurückzuführen sind, die von einer von der Sagem
Communications nicht ermächtigten Person vorgenommen wurde,

• die normale Abnutzung der Geräte und die Abnutzung der
Zubehörteile,

DEU

Benutzerhandbuch 19

Sagem_Fax_ATA101S.book Page 20 Jeudi, 21. février 2008 5:09 17

• Beschädigungen, die auf eine unzureichende oder schlechte
Verpackung der an die Sagem Communications zurückgesendeten
Geräte zurückzuführen sind,

• die Lieferung neuer Softwareversionen,

• Reparaturen eines ohne die schriftliche Zustimmung der Sagem
Communications geänderten oder hinzugefügten Gerätes oder
Nachbesserungen einer ohne die schriftliche Zustimmung der
Sagem Communications geänderten oder hinzugefügten Software,

• Funktionsstörungen, die weder auf die Ausrüstung noch auf die
Software zurückzuführen sind, die in den Benutzergeräten
verwendet wird, um den Zugriff auf die von der Ausrüstung zur
Verfügung gestellten Dienste zu ermöglichen,

• Verbindungsprobleme, die auf ein ungünstiges Umfeld
zurückzuführen sind, insbesondere:

• Probleme im Zusammenhang mit dem Zugang oder der
Verbindung zum Internet wie z.B. Unterbrechungen der
Zugangsnetze, der Zusammen-bruch der Leitung des
Abonnenten oder seines Gesprächspartners,

• Übertragungsprobleme (unzureichende geographische
Abdeckung des Gebietes durch die radio-elektrischen Sender,
Interferenzen, Störgeräusche, Zusammenbruch oder schlechte
Qualität der Telefon-leitungen...)

• Fehler der örtlichen Leitungen (Verkabelung, Server,
Benutzergeräte) bzw. Fehler des Übertragungsnetzes,

•Arbeiten zwecks Generalüberholung der Geräte (so wie in dem
den Geräten beigefügten Benutzerhandbuch beschrieben)
sowie Funktionsstörungen, die auf eine Unterlassung der
Generalüberholung zurückgehen, wobei darauf hinzuweisen
ist, daß die Kosten für die Arbeiten zur Generalüberholung auf
jeden Fall zu Lasten des Kunden gehen.

• C - In den oben unter B) genannten Fällen sowie nach Ablauf der

Garantiefrist hat der Kunde von der Sagem Communications einen
Kostenvoranschlag einzuholen, den er vor der Rücksendung der
Geräte an den Kundendienst der Sagem Communications akzeptieren
muß. Die Reparatur- und Versandkosten (hin und zurück) werden dem
Kunden in Rechnung gestellt.

Die vorstehenden Bestimmungen gelten, soweit nicht mit dem Kunden
eine schriftliche Sondervereinbarung abgeschlossen worden ist und sind
auf sämtliche in Deutschland verkauften Geräte anzuwenden. Sollte eine
dieser Bestimmungen gegen eine zwingende
Verbraucherschutzvorschrift des nationalen Rechts verstoßen, ist diese
Bestimmung nicht anzuwenden; die Wirksamkeit der übrigen
Bestimmungen bleibt hiervon unberührt.

20 Sagem Fax ATA 101S

Sagem_Fax_ATA101S.book Page I Jeudi, 21. février 2008 5:09 17

INDICE

Che cos'è un ATA (Analog Telephone Adapter)? ....... 1

Raccomandazioni e parametri predefiniti ....................1

Le confezione contiene: ................................................2

Connessioni ....................................................................2

Installazione e configurazione manuale
(attraverso l'interfaccia per la configurazione Web) ...3

Accedere all'interfaccia per la configurazione Web ................3

Configurazione manuale di Sagem Fax ATA 101S ................4

Installazione e configurazione automatico

(attraverso TFTP) ..........................................................8

Installazione di un server TFTP ..............................................8

Creazione dei file CLI (Command line interface) .................... 8

Download di file provenienti dal server TFTP ......................10

Glossario .......................................................................11

Informazioni di sicurezza ............................................12

Alimentazione elettrica ..........................................................12

Aree accessibili all'operatore ................................................13

Manutenzione .......................................................................13

Pulizia del prodotto ...............................................................13

Sicurezza del funzionamento ................................................14

Informazioni di manutenzione ...............................................14

Raccomandazioni .........................................................15

Informazioni generali ............................................................15

Dichiarazione di conformità ..................................................15

Ambiente ...............................................................................16

Marchi ...................................................................................17

Informazioni per il cliente ............................................17

Garanzia ........................................................................18

ITA

Manuale d’uso I

Sagem_Fax_ATA101S.book Page II Jeudi, 21. février 2008 5:09 17

II Sagem Fax ATA 101S

Sagem_Fax_ATA101S.book Page 1 Jeudi, 21. février 2008 5:09 17

ISTRUZIONI PER L'USO

CHE COS'È UN ATA (ANALOG TELEPHONE ADAPTER)?

Sagem Fax ATA 101S è una gateway per voice over IP che consente
di collegare dei terminali analogici (fax, telefono ecc.) ad una
infrastruttura Voice over IP (IP, IPPBX o VoIP).

Grazie a Sagem Fax ATA 101S è possibile continuare ad usare le
proprie periferiche di telecomunicazione analogica attraverso la
propria architettura telefonica di VoIP.

RACCOMANDAZIONI E PARAMETRI PREDEFINITI

Assicurarsi di avere una banda passante IP sufficiente ad assicurare
la qualità della trasmissione.

Si deve prevedere una banda passante a seconda del codec che si
utilizza :

• G711 : 64 Kbps

• G729 : 8 Kbps

• T. 38 : fino a 14.4Kbps

Le seguenti informazioni rete sulla porta Ethernet (porta LAN) della
configurazione predefinita :

• Indirizzo IP : 192.168.134.1

• Subnet mask : 255.255.255.0

• Nome utente : user

• Password : user

Importante

Sagem Fax ATA 101S presenta due porte Ethernet
(RJ45) :

• LAN consente di accedere alla configurazione
dell'apparecchio attraverso un metodo di
configurazione manuale (si veda “Installazione e
configurazione manuale (attraverso l'interfaccia
per la configurazione Web)”, page 3).

• WAN consente di accedere alla configurazione
automatica dell'apparecchio (si veda
“Installazione e configurazione automatico
(attraverso TFTP)”, page 8) e di connettere lo
stesso ad un IPBX, ad una gateway VoIP o ad un
operatore IP.

Manuale d’uso 1

ITA

Sagem_Fax_ATA101S.book Page 2 Jeudi, 21. février 2008 5:09 17

LE CONFEZIONE CONTIENE:

• le presenti istruzioni per l'uso

• 1 Sagem Fax ATA 101S

• 1 alimentatore

ATTENZIONE!

Utilizzare esclusivamente l'alimentatore elettrico
fornito con il prodotto. L'utilizzo di un alimentatore
non conforme potrebbe danneggiare
l'apparecchio.

CONNESSIONI

1

2

3

4

Utilizzare esclusivamente l'alimentatore
elettrico fornito con il prodotto. L'utilizzo
di un alimentatore non conforme potrebbe
danneggiare l'apparecchio.

Requisiti per l'alimentazione elettrica :

Europa : KSAD1200150W1EU A - NETBIT
UK : KSAD1200150W1UK A - NETBIT
Canada : KSAD1200150W1US - Ktec

1 Alimentatore.

2 - LINE

3 - WAN

Connettore per terminale analogico (telefono,
fax, ecc.)

Connettore per commutatore, router o
modem.

Connettore per PC.

4 - LAN

Usato esclusivamente per configurare
l'apparecchio.

Attenzione: Connèttere le linee LINE, WAN e LAN ai cavi della
rete interna solamente.

2 Sagem Fax ATA 101S

Sagem_Fax_ATA101S.book Page 3 Jeudi, 21. février 2008 5:09 17

INSTALLAZIONE E CONFIGURAZIONE MANUALE (ATTRAVERSO

L'INTERFACCIA PER LA CONFIGURAZIONE WEB)

Quando si hanno pochi apparecchi da configurare, si raccomanda di
effettuare la configurazione a partire dall'ATA via l'interfaccia Web.
Questa modalità di configurazione consente una configurazione
rapida e semplice del vostro Sagem Fax ATA 101S.

Nota

Si raccomanda questo metodo per l'installazione e
la configurazione da 1 a 10 unità.

Accedere all'interfaccia per la configurazione Web

1. Collegare a una presa RJ45 LAN posta sul retro del dispositivo

direttamente sul proprio computer con un cavo incrociato, o a un
Hub/Switch con un cavo dritto.

Importante

Assicurarsi di utilizzare un Hub/Switch che non sia
connesso alla propria rete informatica. In questo
modo si eviterà ogni eventuale conflitto IP.

2. Configurare la propria scheda rete in modo che si trovi sulla

stessa rete IP del connettore LAN del proprio Sagem Fax ATA
101S.
Si possono utilizzare i parametri prestabiliti seguenti :

• Indirizzo IP : 192.168.134.10

• Subnet mask : 255.255.255.0

• Gateway prestabilita : vuoto

Manuale d’uso 3

ITA

Sagem_Fax_ATA101S.book Page 4 Jeudi, 21. février 2008 5:09 17

3. Accedere all'interfaccia di configurazione di Sagem Fax ATA

101S attraverso il proprio navigatore Internet inserendo l'indirizzo
url http:// 192.168.134.1, poi inserire i codici d'accesso richiesti.
Si possono utilizzare i codici d'accesso seguenti :

• Nome utente : user

• Password : user

C'é la possibilità di attribuire un indirizzo IP (fisso o dinamico
attraverso un server DHCP) al porto WAN di Sagem Fax ATA 101S
grazie all'interfaccia di configurazione web.

Configurazione manuale di Sagem Fax ATA 101S

Fase 1 - Menu di base > Impostazioni LAN/WAN

Parametri ethernet

Non c'é bisogno di modificare questi parametri, si tratta infatti dei
parametri LAN di Sagem Fax ATA 101S, cioè l'interfaccia che
consente di accedere all'interfaccia di configurazione del
terminale ATA.

4 Sagem Fax ATA 101S

Sagem_Fax_ATA101S.book Page 5 Jeudi, 21. février 2008 5:09 17

Parametri vif0

Questo parametro consente di attribuire un indirizzo IP
all'interfaccia WAN del proprio Sagem Fax ATA 101S per poterlo
connettere alla propria rete informatica e più precisamente alla
propria architettura VoIP.

1. Selezionare Select nella linea corrispondente a vif0.

2. CliccareConfigure interface.

3. Vengono proposte due scelte :

• Dynamic IP address from DHCP server : si selezioni questa

modalità se si desidera che il server DHCP della propria rete
attribuisca in modo automatico un indirizzo IP all'interfaccia
WAN dello Sagem Fax ATA 101S (questa è un’opzione
prestabilita).

• Static IP address : si seleziona questa modalità se si desidera

inserire manualmente l'indirizzo IP fisso dell'interfaccia WAN
del proprio Sagem Fax ATA 101S.

Fase 2 - Menu VOIP> SIP Configuration > SIP general > proxy
configuration

Se si usa un Proxy per l'autenticazione SIP e l'inoltro delle chiamate :

1. Selezionare la casella Use proxy.

2. Seguendo le raccomandazioni del proprio provider SIP o
amministratore VoIP, riempire i campi Outbound proxy,
Registar proxy e SIP domain.

Manuale d’uso 5

ITA

Sagem_Fax_ATA101S.book Page 6 Jeudi, 21. février 2008 5:09 17

Fase 3 - Menu SIP Configuration > SIP general > Tel to IP routing
table

in caso non si utilizzi il Proxy, è possibile configurare delle tabelle di
routing attraverso questo menu. Le tabelle di routing di Sagem Fax
ATA 101S consentono di creare un inoltro di tipo "Tel to IP".

Inoltrare una chiamata proveniente da un terminale analogico
collegato a Sagem Fax ATA 101S verso un terminale IP specifico
(IPBX, Gateway VoIP, Telefono IP, FAX IP, ecc...) in funzione del
prefisso del numero composto.

1. Per creare una tabella di routing cliccare su Add.
Appare la finestra seguente :

1. Inserire nel campo Speed dial il prefisso che servirà a rilevare la
tabella di routing utilizzata quando l'utente digiterà quel prefisso.
Questo prefisso può avere da uno a tre caratteri alfanumerici.

2. Inserire nei campi User name e IPv4 addr le informazioni
relative alle periferiche VoIP verso le quali si deve inoltrare la
chiamata. Possibile anche inserire la porta per la quale passerà
la comunicazione (la porta prestabilita dall'ATA è la porta
utilizzata dal protocollo SIP per convezione).

3. Per convalidare cliccare Add.
La nuova regola di routing è creata.

6 Sagem Fax ATA 101S

Sagem_Fax_ATA101S.book Page 7 Jeudi, 21. février 2008 5:09 17

Fase 4 - Menu SIP Configuration > SIP Phone

I parametri User name e Display Name devono essere indicati, che
si utilizzi un proxy SIP o meno. I parametri Auth. user name e Auth.
password devono essere inseriti se si connette l'ATA a un proxy SIP
che necessiti l'autentifica. In tutti i casi, sarà necessario inserire le
informazioni comunicate dall'amministratore di rete.

Il parametro Prefered codec consente di scegliere il codec da
utilizzare per la compressione della voce. La propria infrastruttura
deve supportare almeno uno dei seguenti codec :

• G711 PCMA

• G711 PCMU

•G729

Il parametro Fax Mode consente di scegliere la modalità di
trasferimento dei fax. Si può scegliere tra due tecnologie :

Nota

Si deve definire la tecnologia supportata dalla
propria infrastruttura VoIP.
In caso di dubbio scegliere l'opzione T.38.

•Il Fax pass-through (esclusivamente attraverso il codificatore

G.711) : in questa modalità il fax è considerato dall'infrastruttura
VoIP come semplice apparecchio vocale.

Manuale d’uso 7

ITA

Sagem_Fax_ATA101S.book Page 8 Jeudi, 21. février 2008 5:09 17

• T. 38 : in questa modalità adattata in modo specifico al

trasferimento dei fax, i segnali sono demodulati e i relativi dati
numerici sono incapsulati nei pacchetti IP. Questa modalità
aumenta l'affidabilità e abbassa in modo rilevante le necessità di
banda passante rispetto alla modalità "pass-through".

IlSagem Fax ATA 101S è capace di supportare il riconoscimento
DTMF (trasmissione dei toni), il trasferimento di chiamata, la
chiamata in attesa, il VAD (Voice activity detection), ecc.

In caso di necessità è possibile rivolgersi al nostro servizio assistenza
(si veda “Informazioni per il cliente”, page 17).

INSTALLAZIONE E CONFIGURAZIONE AUTOMATICO (ATTRAVERSO

TFTP)

Per poter amministrare molteplici Sagem Fax ATA 101S si
raccomanda l'utilizzo del metodo TFTP. Questa modalità permette a
un server di effettuare configurare e aggiornamenti del firmware sugli
ATA presenti nella rete.

Nota

Si raccomanda questo metodo per l'installazione e
la configurazione di oltre 10 unità.

Installazione di un server TFTP

Prima di tutto bisogna installare un server TFTP.

• Nel caso esista già un server TFTP, lo si può utilizzare per
avviare a distanza le configurazioni dei propri dispositivi ATA.

• In caso contrario, installare un server TFTP sulla propria rete
prima di continuare.

Creazione dei file CLI (Command line interface)

Dopo aver installato il proprio server TFTP si devono creare i file CLI.
Il server li caricherà sui terminali ATA che procederanno
all'esecuzione.

Se ne devono creare almeno tre.

Il primofile, detto file di inserimento, specificato il nome del firmware
aggiornato (scaricato dagli ATA se necessario), così' come il nome
del file di configurazione che si applica all'insieme dei terminali ATA
(si veda il paragrafo che segue).

L'esempio qui di seguito è il contenuto di un certo file di inserimento
che chiameremo "TFTPEntry.txt" :

fw_filename = S3-SIP-PIT-1-26-355-1019.bin

common_config = common_parameters.txt

8 Sagem Fax ATA 101S

Sagem_Fax_ATA101S.book Page 9 Jeudi, 21. février 2008 5:09 17

Il secondofile comporta i comandi di configurazione comuni a tutti i
terminali ATA (ad esempio : SIP Proxy, codificatore utilizzato,
protocollo fax utilizzato ecc.).

L'esempio qui di seguito è il contenuto del file
"common_parameters.txt" (chiamato in questo modo nel file di
inserimento). Definisce "voipprovider.org" come dominio , registrar e
Proxy SIP (e questo per tutti gli ATA presenti sulla rete) :

sip

deregister all

confighost vif0 -o -useproxy yes -h

voipprovider.org -p 5060 -rtpmin 17000

-rtpmax 18000 -keepalive yes 20

configreg voipprovider.org

configproxy voipprovider.org

..

salva

Questo file CLI deve essere in formato ASCII.

Nota

Per creare file ASCII contattare Sagem
Communications o il proprio rivenditore per
ottenere la lista dei comandi CLI dell'ATA.

Il terzofile comporta i comandi di configurazione specifica di un
terminale ATA, per esempio i parametri SIP se l'infrastruttura Proxy
se non una tabella di routing.

Il nome di questo file ha per suffisso l'indirizzo MAC dell'ATA al quale
è associato. Ogni ATA della propria rete deve avere un file
corrispondente di questo tipo.

Ad esempio, all’indirizzo MAC dell'ATA 00:60:4c:99:99:99
corrisponde il file Sagem_00604c999999.txt", il cui contenuto (qui di
seguito) specifica i parametri del conto SIP (nome utente, password,
ecc.) che devono essere associati a questo ATA :

MACConfigversion = V1_01

sip/configphone 1 444719 -o -d Lecoq

sip/configauth 1 444719 MySecretPassword

salva

sip/register all

Manuale d’uso 9

ITA

Sagem_Fax_ATA101S.book Page 10 Jeudi, 21. février 2008 5:09 17

Questo file CLI deve essere in formato ASCII.

Nota

Per creare file ASCII contattare Sagem
Communications o il proprio rivenditore per
ottenere la lista dei comandi CLI di ATA.

Download di file provenienti dal server TFTP

Dopo avere creato i file batch bisogna collegare i terminali ATA alla
rete informatica della propria azienda. Per questo si deve utilizzare la
porta "WAN" del proprio terminale ATA. Infatti solo questa porta
dispone di un cliente DHCP che permette al terminale ATA di
richiedere un indirizzo IP al server DHCP ma anche ricevere
l'indirizzo del server TFTP e il nome del file di inserimento. Questi
devono essere definiti sul server DHCP, rispettivamente come
opzioni 66 e 67.

Importante

Attenzione a non utilizzare la porta LANdel
terminale ATA nella modalità "configurazione
automatica", si potrebbero generare dei conflitti IP.

Dal momento in cui si connette alla rete, ogni terminale ATA scarica
in automatico il file di inserimento. Se questo indica un nuovo
firmware, questo firmware viene quindi scaricato. In caso contrario,
l'ATA scarica i suoi due file di configurazione (il file comune, poi il file
adattato) per eseguirne i comandi CLI.

10 Sagem Fax ATA 101S

Sagem_Fax_ATA101S.book Page 11 Jeudi, 21. février 2008 5:09 17

GLOSSARIO

Analog Telephone Adapter (ATA)

Terminale che consente di trasformare un segnale analogica in
segnale IP.

Dynamic Host Configuration Protocole (DHCP)

Protocollo di rete: il suo ruolo è di assicurare la configurazione
automatica dei parametri TCP/IP del materiale informatico
assegnandogli in modo automatico un indirizzo IP.

G. 711

Norma di codifica audio e soprattutto utilizzata nella telefonia
come codificatore della voce umana. Utilizzare questa norma
significa codificare la voce a 64 kbps. Il formato G.711 conviene
ai trasferimenti dei fax in caso il T38 non sia disponibile.

G.729

Norma di codifica audio e soprattutto utilizzata nella telefonia
come codificatore della voce umana. Utilizzare questa norma
significa codificare la voce a 8 kbps.
Utilizzata soprattutto dagli operatori Voice over IP. Il formato
G.729 non è utilizzato nella modalità Fax pass through perché
degrada i segnali.

Session Initiation Protocol (SIP)

Protocollo concepito per stabilire, modificare e concludere delle
sessioni multimedia. Si occupa dell'autentifica e della
localizzazione di partecipanti multipli e anche della negoziazione
dei tipi di media utilizzabili dai diversi partecipanti.

T.3 8

Protocollo che consente di trasformare i dati del FAX in pacchetti
IP. Il fax è quindi trasportato dalla rete IP in tempo reale.

Trivial File Transfert Protocol (TFTP)

Protocollo di trasferimento dei file. Questo protocollo è utilizzato
soprattutto per scaricare a distanza, dei Firmware e dei file di
configurazione nel materiale informatico.

ITA

Manuale d’uso 11

Sagem_Fax_ATA101S.book Page 12 Jeudi, 21. février 2008 5:09 17

INFORMAZIONI DI SICUREZZA

Leggere con attenzione queste informazioni di sicurezza prima di
utilizzare questo prodotto per garantire un utilizzo dell'apparecchiatura in
totale sicurezza.

Attenzione: Questo avvertimento segnala delle aree del
prodotto suscettibili di mettere in pericolo le persone.

che lo accompagnano sono stati concepiti e testati per rispondere a delle
norme di sicurezza molto severe. Inoltre sono state certificate conformi
alle norme in vigore in materia di rispetto ambientale. Leggere
attentamente le informazioni qui di seguito prima di utilizzare
l'apparecchiatura e consultarle ogniqualvolta si ritenga necessario per
assicurarne il buon funzionamento; I test di sicurezza e di performance di
questa apparecchiatura sono stati effettuati esclusivamente grazie alle
installazioni Sagem Communications.

contattare il proprio rivenditore locale.
Avvertenze : Ci si deve attenere a qualsiasi avvertenza apposta o fornita

con il prodotto.
Non rimuovere l'etichetta segnaletica del proprio apparecchio pena la

decadenza della garanzia.
Proteggere l'apparecchio dall'irraggiamento solare diretto, dal calore e da

repentine variazioni di temperatura e dall'umidità. Non collocare
l'apparecchio nelle vicinanze di riscaldamento o di un condizionatore
d'aria. Se il vostro apparecchio diventa troppo caldo o se dovesse
fuoriuscirne del fumo, staccare immediatamente la presa di corrente. Far
esaminare l'apparecchio da uno specialista. Per evitare la propagazione
del fuoco in caso di incendio mantenere questo apparecchio lontano dalle
fiamme.

Questa apparecchiatura e gli accessori Sagem Communications

Attenzione: Ogni modifica del prodotto che implichi l'aggiunta di
nuove funzioni o la connessione ad dispositivi esterni può
annullare questa garanzia. Per informazioni supplementari

Alimentazione elettrica

Questo prodotto deve essere collegato a una alimentazione elettrica
corrispondente al tipo indicato sull'etichetta del prodotto. In caso di dubbio
riguardo all'alimentazione consultare la propria società di fornitura di
elettricità locale.

Attenzione- Sicurezza elettrica

• Utilizzare esclusivamente l'alimentatore fornito con l'apparecchiatura

(KSAD1200150W1EU A - NETBIT per l’Europa;
KSAD1200150W1UK A - NETBIT per il Regno-Unito;
KSAD1200150W1US - Ktec per USA/Canada).
L'utilizzo di un alimentatore non conforme potrebbe danneggiare
l'apparecchiatura.
Allacciatelo alla rete secondo le istruzioni d'installazione del presente
manuale e in base alle indicazioni riportate sull'etichetta
d'identificazione presente sullo stesso (tensione, corrente, frequenza
della rete elettrica). Per precauzione, in caso di pericolo gli alimentatori
di rete servono come dispositivi di sezionamento dell'alimentazione a
110 V o 230 V. Tali adattatori devono essere collocati in prossimità
dell'apparecchio ed essere facilmente accessibili.

12 Sagem Fax ATA 101S

Sagem_Fax_ATA101S.book Page 13 Jeudi, 21. février 2008 5:09 17

• Questa apparecchiatura deve essere utilizzata in un circuito elettrico la
cui capacità sia superiore all'amperaggio e al voltaggio nominale
dell'apparecchio. Si vedano le informazioni sul retro dell'apparecchio
per conoscerne amperaggio e voltaggio nominale.

• Non collocare l'apparecchiatura in un luogo ove gli utenti possano
calpestare o inciampare sul cavo di alimentazione.

• Non installare l'apparecchio in stanze umide.

• Non toccare mai scheda o connettori con le mani bagnate.

• Non porre oggetti sul cavo di alimentazione.

• Non provare ad aggirare i sigilli elettrici o meccanici.

• Non ostruire le aperture di ventilazione.

• Non introdurre oggetti nelle fessure o aperture dell'apparecchiatura.

• Qualora si producesse una delle situazioni seguenti, scollegare
immediatamente l'apparecchio e ritirare il cavo di alimentazione della
presa. Chiamare un tecnico autorizzato locale per correggere il
problema :

• L'apparecchiatura emette dei rumori o degli odori inabituali.

• Il cavo di alimentazione è danneggiato.

• Un interruttore, un fusibile o altro dispositivo di sicurezza si sia
attivato.

• Del liquido è caduto sull'apparecchiatura.

• L'apparecchiatura stata esposta all'acqua.

• Una parte qualsiasi dell'apparecchiatura sia danneggiata.

Dispositivo di interruzione : Il alimentatore è il dispositivo di interruzione
di questa apparecchiatura. Raccordato sul retro dell'apparecchiatura
grazie ad un connettore. Per interrompere l'alimentazione elettrica
dell'apparecchiatura, scollegare il alimentatore dalla presa.

Aree accessibili all'operatore

Questa apparecchiatura è stata concepita per limitare l'accesso
dell'operatore a delle aree non pericolose. L'accesso a delle aree
pericolose è protetto da coperchi o pannelli che necessitano essere
smontati con un attrezzo. Non rimuovere in alcun caso questi pannelli.

Manutenzione

Tutte le procedure di manutenzione che possono essere effettuate
dall'utente sono descritte nella documentazione fornita con il prodotto. Mai
effettuare su questo prodotto procedure di manutenzione che non siano
repertoriate nella documentazione inclusa. Una manutenzione non
conforme può causare danni fisici o materiali. Le riparazioni
dell'apparecchio vanno effettuate esclusivamente da uno specialista
autorizzato.

Pulizia del prodotto

Prima di qualsiasi operazione di pulizia scollegare il prodotto dalla presa
elettrica. Utilizzare solo prodotti di pulizia elaborati in particolare per
questo apparecchio. L'utilizzo di prodotti per la pulizia non omologati
potrebbe tradursi in un'alterazione delle prestazioni creando anche delle
situazioni pericolose. Non utilizzare prodotti aerosol a causa dei rischi di
esplosione e d'incendio in taluni circostanze.

Manuale d’uso 13

ITA

Sagem_Fax_ATA101S.book Page 14 Jeudi, 21. février 2008 5:09 17

Sicurezza del funzionamento

Per garantire un funzionamento continuo e sicuro di questa
apparecchiatura Sagem Communications, attenersi scrupolosamente a
queste istruzioni di sicurezza in qualsiasi momento.

Da fare :

• Attenersi in qualsiasi circostanza alle avvertenze e alle istruzioni
apposte o fornite con l'apparecchiatura.

• Spostare l'apparecchiatura con la più grande attenzione.

• Collocare l'apparecchiatura in un'area adeguatamente ventilata e che
consenta un facile accesso per la manutenzione.

• Utilizzare sempre gli accessori concepiti specificamente per questa
apparecchiatura Sagem Communications. L'utilizzo di accessori non
adeguati potrebbe incidere negativamente sulle prestazioni.

• Prima di qualsiasi operazione di pulizia scollegare il prodotto dalla
presa elettrica.

Non fare mai :

• Non collocare l'apparecchio in un luogo angusto a meno di non aver
previsto la sufficiente ventilazione. Per informazioni supplementari
contattare il proprio rivenditore locale autorizzato.

• Non rimuovere i pannelli fissati con viti. Queste aree non sono previste
per una manutenzione effettuata dall'utente.

• Non collocare l'apparecchio presso una sorgente di calore.

• Non provare ad aggirare i sigilli di sicurezza elettrici o meccanici.

• Non utilizzare l'apparecchiatura in caso di rumori e d'odori sospetti.
Scollegare il cavo di alimentazione dalla presa murale e contattare
immediatamente un tecnico Sagem Communications o il rivenditore
locale.

Informazioni di manutenzione

• Non utilizzare aerosol. Il ricorso a prodotti per la pulizia non omologati
potrebbe tradursi in un'alterazione delle prestazioni creando inoltre
delle situazioni pericolose.

• Utilizzare materiali di consumi o accessori e prodotti di pulizia descritti
nella documentazione inclusa per l'utente. Conservare questi prodotti
fuori dalla portata dei bambini.

• Non rimuovere i pannelli fissati con viti. Queste aree non sono previste
per una manutenzione effettuata dall'utente.

• Non eseguire nessuna procedura di manutenzione per la quale l'utente
non sia stato addestrato presso il rivenditore locale o che non sia
descritta esplicitamente nella documentazione inclusa.

14 Sagem Fax ATA 101S

Sagem_Fax_ATA101S.book Page 15 Jeudi, 21. février 2008 5:09 17

RACCOMANDAZIONI

Informazioni generali

Nota: Qualsiasi cambiamento o modifica effettuati a questa

apparecchiatura senza espressa approvazione di Sagem
Communications renderà caduca l'autorizzazione FCC di questa
apparecchiatura.

Questo materiale è stato testato e risponde alle limitazioni che si
applicano alle apparecchiature numeriche di classe B, in virtù delle
disposizioni normativa FCC comma 15. Queste limitazioni sono concepite
per garantire una protezione ottimale dalle interferenze nocive per una
installazione residenziale. Questo materiale ethernet emette e utilizza
delle frequenze radioelettriche e può provocare delle interferenze con le
comunicazioni radio in caso non installata o utilizzata conformemente alle
istruzioni. Tuttavia non esiste nessuna garanzia che queste interferenze
non appaiano in una installazione privata. Le interferenze radio o
televisione emesse possono essere rilevate spegnendo e accendendo
l'apparecchiatura. Si consiglia all'utente di rimediare a questi problemi
eseguendo le misure qui riportate :

• riorientare o spostare l'antenna di ricezione;

• aumentare la distanza tra il materiale e il ricettore;

• Collegare il materiale su un circuito diverso da quello del ricettore;

• in caso di bisogno rivolgersi ad un tecnico radio o TV qualificato.

Questa apparecchiatura numerica di classe B è conforme alla normativa
NMB 003 del Canada.

Dichiarazione di conformità

Il contrassegnoCEattesta la conformità dei prodotti ai requisiti
essenziali della direttiva R&TTE 1999/ 5/CE relativa alle

apparecchiature radio e di telecomunicazione, così come alle
direttive 2006/95/CE sulla sicurezza e 2004/108/CE che riguarda la
compatibilità elettromagnetica, definita dal Parlamento Europeo e dal
Consiglio per minimizzare le interferenze elettromagnetiche e preservare
la salute e la sicurezza dell'utente.

La dichiarazione di conformità può essere consultata sul sito
www.sagem.com rubrica "Support" (assistenza) o richiesta all'indirizzo
seguente :

SAGEM COMMUNICATIONS

Service des relations clientèle

95800 Cergy Saint-Christophe - FRANCE

4, rue du Petit Albi

ITA

Manuale d’uso 15

Sagem_Fax_ATA101S.book Page 16 Jeudi, 21. février 2008 5:09 17

Ambiente

La salvaguardia dell'ambiente nella logica dello sviluppo sostenibile è una
preoccupazione essenziale del fabbricante. La volontà del fabbricante è
di sfruttare delle installazioni che rispettano l'ambiente ed esso ha scelto
d'integrare la prestazione ambientale nell'insieme del ciclo di vita dei suoi
prodotti, dalla fase di fabbricazione alla messa in servizio, l'uso e
l'eliminazione.

Imballaggio

La presenza del logo (punto verde) testimonia del versamento a
un organismo nazionale certificato di un contributo per il
miglioramento delle infrastrutture di recupero e di riciclaggio
degli imballaggi.

Allo scopo di facilitare le operazioni di riciclaggio, rispettare le
regole di raccolta differenziata in vigore localmente per questo
tipo di rifiuti.

Pile e batterie

Se il prodotto contiene pile o batterie, queste devono essere smaltite negli
appositi punti di raccolta.

Prodotto

Il cestino sbarrato riportato sul prodotto indica che quest'ultimo
appartiene alla famiglia deglle apparecchiature elettriche ed
elettroniche.

A questo titolo, la regolamentazione europea richiede che si
proceda allo smaltimento tramite raccolta selettiva:

•·Nei punti di distribuzione nel caso di acquisto di
apparecchiatura equivalente.

•·Nei punti di raccolta messi a disposizione localmente
(discariche, raccolta selettiva, ecc.).

In tal modo si partecipa alla riutilizzazione e alla valorizzazione dei Rifiuti
di Apparecchiature Elettriche ed Elettroniche che rappresentano un
rischio potenziale per l'ambiente e la salute dell'uomo.

Questo manuale di istruzioni per l’uso è stato stampato su car-ta riciclata
sbiancata senza cloro. In conformità agli standard più avanzati in materia
di compatibilità ambientale. La confezione di cartone utilizzata e il cartone
e la carta che protegge l’apparecchio lateralmente possono essere
smaltiti come carta usata. Le pellicole di plastica possono essere
destinate al riciclaggio o smaltite con i rifi uti, secondo le indicazioni del
rispettivo paese.

16 Sagem Fax ATA 101S

Sagem_Fax_ATA101S.book Page 17 Jeudi, 21. février 2008 5:09 17

Marchi

i riferimenti contenuti in queste istruzioni si riferiscono a marchi proprietari
appartenenti alle rispettive società. L(assenza dei simboli ® et ™ non
pressuppone che i marchi siano liberi di diritto. Altri nomi di prodotti
utilizzati in questo documento si intendono a solo scopo di designazione
e possono essere marchi proprietari depositati. Sagem Communications
declina qualsiasi diritto su questi marchi.

Sagem communications e le società correlate declinano qualsiasi
responsabilità riguardo a eventuali danni, perdite costi o spese a cui gli
acquirenti di questo prodotto o terzi possano andare soggetti a seguito di
incidente, utilizzo non conforme o abusivo del prodotto o anche
successivo a modifiche o riparazioni non autorizzate appartate al prodotto
stesso o anche al mancato rispetto delle presenti istruzioni di uso e
manutenzione di Sagem Communications.

Tutti i diritti riservati. Nessuna parte della presente, senza l'esplicito
consenso di Sagem Communications, può essere duplicata registrata in
un archivio elettronico o in qualunque forma o altro mezzo di trasmissione
sia esso elettronico, meccanico, attraverso fotocopia registrazione o altro.
Le informazioni contenute nel presente documento si riferiscono
esclusivamente all’utilizzo di questo prodotto. Sagem Communications
non si assume nessuna responsabilità nel caso in cui queste informazioni
vengano applicate ad altre apparecchiature.

Queste istruzioni costituiscono un documento che non ha carattere
contrattuale.

Salvo errori ed omissioni, con riserva di modifiche.
Copyright © 2008 Sagem Communications

INFORMAZIONI PER IL CLIENTE

Sviluppare prodotti che siano in linea con le norme vigenti e che
rispondano ai massimi standard di qualità senza perdere di vista la facilità
d'uso lo consideriamo nostro dovere.

Tutte le informazioni necessarie all'utilizzo dell'apparecchiatura sono
contenute nel manuale per l'utente. Se si desidera un'assistenza
supplementare al manuale utente, il nostro web site è alla vostra
disposizione.

E possibile contattare anche il proprio rivenditore abituale.

ITA

Manuale d’uso 17

Sagem_Fax_ATA101S.book Page 18 Jeudi, 21. février 2008 5:09 17

GARANZIA

Per qualsiasi utilizzazione della garanzia, Vi preghiamo di rivolgerVi al
Vostro rivenditore presentandogli la prova d’acquisto che Vi ha
consegnato. In caso di guasto, sarà lui che potrà consigliarVi.

Nel caso in cui l’apparecchio sia stato acquistato direttamente presso la
Sagem Communications si applicheranno le seguenti disposizioni:

• a)L'apparecchio è garantito (relativamente ai suoi componenti ed al

costo della manodopera) dalla Sagem Communications per un periodo
di un anno dalla data della consegna contro qualsiasi difetto di
fabbricazione. Durante questo periodo tutti gli apparecchi difettosi
saranno riparati gratuitamente (con esclusione della riparazione di altri
tipi di danni); a tal fine il Cliente dovrà inviare, l'apparecchio difettoso
all'indirizzo che gli sarà indicato dal servizio assistenza Sagem
Communications il cui numero di telefono compare sul documento di
consegna. Nel caso in cui il Cliente non abbia sottoscritto lo specifico
contratto di assistenza, l'intervento non verrà in nessun caso effettuato
al domicilio del Cliente.

L'apparecchio è in ogni caso coperto da garanzia legale per difetti o vizi
occulti ai sensi degli articoli 1490 e seguenti del Codice Civile italiano.

• b)Sono esclusi dalla garanzia:

• avarie o malfunzionamenti che siano conseguenza del mancato
rispetto delle indicazioni di installazione o di utilizzazione, di causa
esterna all'apparecchio (fulmine, incendio, caduta, danni di
qualsiasi natura dovuti ad allagamenti, ecc.), di modificazioni
apportate all'apparecchio senza il consenso scritto della Sagem
Communications, di negligenza nella manutenzione indicata nella
documentazione consegnata unitamente all'apparecchio, nella
vigilanza e nella custodia, di inidonee condizioni ambientali (in
particolare quelle collegate alle condizioni di temperatura ed
igrometria sia per i componenti che per i materiali consumabili) o di
un intervento di riparazione o manutenzione effettuato da
personale non autorizzato dalla Sagem Communications;

• danni o disfunzioni dovuti alla normale usura dell'apparecchio e dei
suoi accessori;

• danni derivanti da un imballaggio insufficiente e/o da un errato
confezionamento dei prodotti rispediti alla Sagem
Communications;

• installazione di nuovi prodotti software;

• interventi di modifica o aggiunta sugli apparecchi o sul software
effettuati senza il consenso della Sagem Communications;

• disfunzioni, non imputabili agli accessori o al software installato, dei
siti di utilizzazione per accedere ai servizi offerti dall'apparecchio;

• problemi di comunicazione dovuti ad installazione non compatibile,
in particolare:

- problemi di accesso e/o connessione ad Internet, quali

l'interruzione della rete di accesso, la mancanza della linea
dell'abbonato o del suo corrisponde,

- difetti di trasmissione (mancata copertura del territorio da parte

dei ripetitori radioelettrici, interferenze, disturbi elettromagnetici,
mancanza o cattiva qualità delle linee telefoniche, ecc.),

18 Sagem Fax ATA 101S

Sagem_Fax_ATA101S.book Page 19 Jeudi, 21. février 2008 5:09 17

- difetti della rete locale (cablaggio, server, punti di utilizzazione)

e/o difetti della rete di trasmissione.

• L'esecuzione degli interventi di revisione generale (come indicati
nel libretto d'istruzioni unito all'apparecchio) e le disfunzioni
conseguenti alla mancata esecuzione di detti interventi; resta
inteso che il costo di tali interventi è in ogni caso a totale carico del
Cliente.

• c)Nei casi previsti al precedente paragrafo B e nel caso sia scaduto il

periodo di garanzia, il Cliente dovrà richiedere alla Sagem
Communications un preventivo che dovrà essere accettato prima della
spedizione dell'apparecchio al servizio assistenza della Sagem
Communications.

Le presenti disposizioni saranno applicabili in Italia nel caso di assenza di
diverso accordo concluso per iscritto con il Cliente. Se una di queste
disposizioni si rilevasse contraria a norme di legge imperative di cui
potrebbero beneficiare i consumatori nell’ambito della normativa
nazionale, tale disposizione non sarà applicabile mentre tutte le altre
disposizioni rimarranno valide ed efficaci.

Manuale d’uso 19

ITA

Sagem_Fax_ATA101S.book Page 20 Jeudi, 21. février 2008 5:09 17

20 Sagem Fax ATA 101S

Sagem_Fax_ATA101S.book Page I Jeudi, 21. février 2008 5:09 17

ÍNDICE DE CONTENIDOS

¿Qué es un ATA (Adaptador Telefónico Análogo)? ...1

Consejos y parámetros de fábrica ...............................1

El contenido de su paquete ..........................................2

Conexiones .....................................................................2

Instalación y configuración manual

(mediante la interfaz de configuración Web) ...............3

Acceder a la interfaz de configuración Web. ..........................3

Configuración manual del Sagem Fax ATA 101S ..................4

Instalación y configuración automática

(mediante el TFTP) .........................................................8

Implementación del servidor TFTP .........................................8

Creación de archivos de mandos CLI. ....................................8

Carga de los archivos procedentes del servidor TFTP ......... 10

Glosario .........................................................................11

Consejos de seguridad ................................................12

Alimentación eléctrica ...........................................................12

Zonas accesibles para el operador .......................................13

Mantenimiento ......................................................................13

Limpieza del producto ...........................................................13

Seguridad de funcionamiento ...............................................14

Información acerca del mantenimiento .................................14

Consejos .......................................................................15

Información general .............................................................. 15

Declaración de conformidad .................................................15

Medio ambiente ....................................................................16

Patentes registradas .............................................................17

Información del cliente ................................................17

Garantía .........................................................................18

SP

Guía del usuario I

Sagem_Fax_ATA101S.book Page II Jeudi, 21. février 2008 5:09 17

II Sagem Fax ATA 101S

Sagem_Fax_ATA101S.book Page 1 Jeudi, 21. février 2008 5:09 17

GUÍA DEL USUARIO

¿QUÉ ES UN ATA (ADAPTADOR TELEFÓNICO ANÁLOGO)?

El Sagem Fax ATA 101S es una pasarela de voz en IP que le permite
conectar terminales analógicas (fax, teléfono, etc.) a una
infraestructura de voz en IP (operador IP, IPPBX o pasarela VoIP).

Gracias al Sagem Fax ATA 101S, podrá seguir utilizando sus
periféricos de telecomunicaciones analógicas mediante su
arquitectura telefónica de Voz en IP.

CONSEJOS Y PARÁMETROS DE FÁBRICA

Le rogamos que reserve una banda pasante IP suficiente para
garantizar una calidad de transmisión.

La banda pasante a reservar depende del codec que Vd. utilice :

• G711 : 64 Kbps

• G729 : 8 Kbps

• T. 38 : hasta 14,4 Kbps

Por defecto, la información de red del puerto Ethernet de
configuración (puerto LAN) es la siguiente :

• Dirección IP: 192.168.134.1

• Máscara de subred : 255.255.255.0

• Nombre de usuario : user

• Contraseña : user

Importante

El Sagem Fax ATA 101S cuenta con dos puertos
Ethernet (RJ45) :

• El LAN permite acceder a la configuración de la
caja mediante el método de configuración manual
(véase “Instalación y configuración manual
(mediante la interfaz de configuración Web)”,
página 3).

• El WAN permite acceder a la configuración
automática de la caja (véase “Instalación y
configuración automática (mediante el TFTP)”,
página 8) y conectar la caja a un IPBX, a una
pasarela VoIP o a un operador IP.

Guía del usuario 1

SP

Sagem_Fax_ATA101S.book Page 2 Jeudi, 21. février 2008 5:09 17

EL CONTENIDO DE SU PAQUETE

• el presente manual de usuario

• 1 Sagem Fax ATA 101S

• 1 bloque de alimentación

ATEN CIÓN

Utilice exclusivamente la alimentación eléctrica
suministrada con el producto. El uso de una
alimentación no habilitada puede dañar el aparato.

CONEXIONES

1

2

3

4

Utilice exclusivamente la alimentación
eléctrica suministrada con el producto. El
uso de una alimentación no habilitada
puede dañar el aparato.

Referencia de la alimentación eléctrica :

Europa : KSAD1200150W1EU A - NETBIT
Reino Unido

: KSAD1200150W1UK A - NETBIT

Canadá : KSAD1200150W1US - Ktec

1 Bloque de alimentación.

2 - LINE

3 - WAN

Conector para terminal analógica (teléfono,
fax, etc.).

Conector para conmutador, enrutador o
módem.

Conector para PC.

4 - LAN

Utilizado exclusivamente para configurar el
aparato.

Atención: Los puertos LINE, WAN y LAN no deben ser
conectados a un cable que sale fuera del edificio.

2 Sagem Fax ATA 101S

Sagem_Fax_ATA101S.book Page 3 Jeudi, 21. février 2008 5:09 17

INSTALACIÓN Y CONFIGURACIÓN MANUAL (MEDIANTE LA

INTERFAZ DE CONFIGURACIÓN WEB)

Cuando tenga pocas cajas a configurar, se le recomienda efectuar la
configuración de la ATA mediante la interfaz Web. Este modo de
configuración le permite configurar simple y rápidamente su Sagem
Fax ATA 101S.

Nota

Este método se le recomienda para la instalación
y la configuración de entre 1 y 10 unidades.

Acceder a la interfaz de configuración Web.

1. Conecte la toma RJ45 LAN ubicada en la parte trasera de la caja

directamente a su ordenador mediante un cable cruzado, o en
un Hub/Switch mediante un cable recto.

Importante

Le rogamos utilice un Hub/Switch que no esté
conectado a su red informática. Esto evitará
cualquier conflicto de dirección IP.

2. Configure su tarjeta de red para que se encuentre en la misma

red IP que el conector LAN de su Sagem Fax ATA 101S.
Podrá utilizar los siguientes parámetros IP predefinidos :

• Dirección IP : 192.168.134.10

• Máscara de subred : 255.255.255.0

• Pasarela predefinida : vacía

Guía del usuario 3

SP

Sagem_Fax_ATA101S.book Page 4 Jeudi, 21. février 2008 5:09 17

3. Acceda a la interfaz de configuración del Sagem Fax ATA 101S

mediante su navegador de Internet indicando la dirección http://

192.168.134.1, y a continuación, indique los códigos de acceso
necesarios.
Por defecto, podrá utilizar los códigos de acceso siguientes :

• Nombre de usuario : user

• Contraseña : user

A continuación, podrá atribuir una dirección IP (fija o dinámica
mediante un servidor DHCP) al puerto WAN del Sagem Fax ATA
101S mediante la interfaz de configuración web.

Configuración manual del Sagem Fax ATA 101S

Etapa 1 - Menú Básico > LAN/WAN Setup

Parámetro eth0

No es necesario cambiar estos parámetros, sino que se trata
efectivamente de parámetros de la interfaz "LAN" del Sagem Fax
ATA 101S, es decir, la interfaz que le permite acceder a la
interfaz de configuración de la caja ATA.

4 Sagem Fax ATA 101S

Sagem_Fax_ATA101S.book Page 5 Jeudi, 21. février 2008 5:09 17

Parámetro vif0

Este parámetro le permite dar una dirección IP a la interfaz WAN
de su Sagem Fax ATA 101S para conectarlo a su red
informática, más concretamente a su arquitectura VoIP.

1. Marque Select en la línea que corresponde a vif0.

2. Pulse en Configure interface.

3. A continuación, se le ofrecen dos opciones :

• Dynamic IP address from DHCP server : seleccione este

modo si desea que el servidor DHCP de su red atribuya
automáticamente una dirección IP a la interfaz WAN de su
Sagem Fax ATA 101S (esta opción está activada por defecto).

• Static IP address : seleccione este modo si desea registrar

manualmente la dirección IP fija de la interfaz WAN de su
Sagem Fax ATA 101S.

Etapa 2 - Menú VOIP> SIP Configuration > SIP general >
configuración proxy

Si utiliza un proxy para la autentificación SIP y la dirección de las
llamadas :

1. Marque la casilla Use proxy.

2. Con base a los consejos de su proveedor SIP o de su
administrador VoIP, cumplimente los campos Outbound proxy,
Registar proxy y SIP domain.

Guía del usuario 5

SP

Sagem_Fax_ATA101S.book Page 6 Jeudi, 21. février 2008 5:09 17

Etapa 3 - Menú SIP Configuration > SIP general > Tel to IP
routing table

Cuando no utilice proxy, podrá configurar cuadros de dirección
mediante este menú. Los cuadros de dirección del Sagem Fax ATA
101S le permiten crear una dirección de tipo "Tel to IP".

Dirija la llamada saliente del terminal analógico conectado al Sagem
Fax ATA 101S hacia un terminal IP específico (IPBX, Psarela Voip,
teléfono IP, fax IP, etc…) en función del prefijo del número marcado.

1. Para crear un cuadro de dirección, pulse en Add.
Aparecerá la siguiente ventana :

1. Indique en el campo Speed dial el indicativo que servirá para
detectar el cuadro de dirección a utilizar cuando el usuario
marcará utilizando este mismo indicativo. Dicho indicativo puede
incluir entre uno y tres carácteres alfanuméricos.

2. Indique en los campos User name y IPv4 addr la información
correspondiente al periférico VoIP hacia el cual se deberá
reenviar la llamada. Del mismo modo, podrá indicar el puerto
mediante el cual pasará la comunicación (el puerto propuesto
por defecto por la ATA es el puerto utilizado normalmente por el
protocolo SIP).

3. Para validar, pulse en Add.
La nueva norma de enrutamiento habrá sido creada.

6 Sagem Fax ATA 101S

Sagem_Fax_ATA101S.book Page 7 Jeudi, 21. février 2008 5:09 17

Etapa 4 - Menú SIP Configuration > SIP Phone

Los parámetros User name y Display Name se deberán indicar
siempre, ya utilice un proxy SIP o no. Los parámetros Auth. user
name y Auth. password deberán completarse si Vd. conecta el ATA
a un proxy SIP que requiera autentificación. En cualquier caso, habrá
que indicar la información comunicada por el administrador de red.

El parámetro Prefered codec le permite elegir el codec que Vd. vaya
a utilizar para comprimir la voz. Su infraestructura deberá soportar al
menos uno de los codec siguientes :

• G711 PCMA

• G711 PCMU

•G729

El parámetro Fax Mode le permite elegir el modo de transmisión de
sus fax. Vd. podrá elegir entre dos tecnologías :

Nota

Vd. deberá definir la tecnología integrada por su
infraestructura VoIP.
En caso de dudas, elija la opción T.38.

•El Fax pass-through (sólo mediante el codificador G.711) : en

este modo, el fax se considera por la infraestructura VoIP una
simple llamada vocal.

Guía del usuario 7

SP

Sagem_Fax_ATA101S.book Page 8 Jeudi, 21. février 2008 5:09 17

•El T. 3 8 : en este modo específicamente adaptado a las

transmisiones de fax, las señales se desmodulan y sus datos
numéricos se encapsulan en paquetes IP. Este modo aumenta la
fiabilidad y reduce considerablemente las necesidades de banda
pasante con respecto al modo "pass through".

El Sagem Fax ATA 101S es capaz de soportar el reconocimiento de
los DTMF, la tarnsmisión de la llamada, la puesta en espera, el VAD,
etc.

En caso de necesidad, podrá ponerse en contacto con nuestro
servicio de asistencia (véase “Información del cliente”, página 17).

INSTALACIÓN Y CONFIGURACIÓN AUTOMÁTICA (MEDIANTE

EL TFTP)

Para administrar un gran número de Sagem Fax ATA 101S, se
aconseja utilizar el método TFTP. Este modo permite que un servidor
pueda expandir configuraciones y actualizaciones de firmware en los
ATA presentes en la red.

Nota

Este método se le recomienda para la instalación
y la configuración de más de 10 unidades.

Implementación del servidor TFTP

En primer lugar, se trata de implantar un servidor TFTP.

• Si Vd. ya posee un servidor TFTP existente, podrá utilizarlo para
expandir a distancia las configuraciones de sus cajas ATA.

• Si Vd. carece de un servidor TFTP, deberá instalar otro en su red
antes de seguir.

Creación de archivos de mandos CLI.

Tras haber implantado su servidor TFTP, deberá crear archivos de
mandos CLI. El servidor los cargará en los ATA que los ejecutarán a
continuación.

Deberá crear al menos tres archivos.

El primer archivo, llamado archivo de entrada, indica el nombre del
firmware actualizado (que descargará los ATA en su caso), así como
el nombre del archivo de configuración aplicable al conjunto de los
ATA (véase párrafo siguiente).

El ejemplo citado a continuación es el contenido de dicho archivo de
entrada, que llamaremos "TFTPEntry.txt" :

fw_filename = S3-SIP-PIT-1-26-355-1019.bin

common_config = common_parameters.txt

8 Sagem Fax ATA 101S

Sagem_Fax_ATA101S.book Page 9 Jeudi, 21. février 2008 5:09 17

El segundo archivo incluye los mandos de configuración normales
para el conjunto de los ATA (por ejemplo, SIP proxy, codificador
utilizado, protocolo de fax utilizado, etc.).

El ejemplo indicado a continuación constituye el contenido del
archivo "common_parameters.txt" (nombrado de conformidad a lo
que anuncia el archivo de entrada). Define "voipprovider.org" como
dominio, registrar y proxy SIP (y ello, para el conjunto de los ATA del
parque). :

sip

deregister all

confighost vif0 -o -useproxy yes -h

voipprovider.org -p 5060 -rtpmin 17000

-rtpmax 18000 -keepalive yes 20

configreg voipprovider.org

configproxy voipprovider.org

..

save

Este archivo de mandos CLI debe estar en formato ASCII.

Nota

Para crear el archivo ASCII, por favor, póngase en
contacto con Sagem Communications o con su
distribuidor para obtener la lista de mandos CLI
del ATA.

El tercer archivo incluye los mandos de configuración
correspondientes a un determinado ATA, por ejemplo, parámetros de
cuenta SIP si la infraestructura utiliza un proxy o un cuadro de
dirección.

El nombre de este archivo incluirá el sufijo de la dirección MAC del
ATA con el que esté asociado. A cada ATA de su parque, le deberá
corresponder un archivo de este tipo.

Por ejemplo, al ATA de dirección MAC 00:60:4c:99:99:99 le
corresponde el archivo "Sagem_00604c999999.txt", cuyo contenido
(indicado más abajo) indica los parámetros de la cuenta SIP (nombre
de usuario, contraseña, etc.) que deberá estar asociado con este
ATA :

MACConfigversion = V1_01

sip/configphone 1 444719 -o -d Lecoq

sip/configauth 1 444719 MySecretPassword

save

sip/register all

Guía del usuario 9

SP

Sagem_Fax_ATA101S.book Page 10 Jeudi, 21. février 2008 5:09 17

Estos archivos de mando CLI deben estar en formato ASCII.

Nota

Para crear estos archivos ASCII, por favor,
póngase en contacto con Sagem Communications
o con su distribuidor para obtener la lista de
mandos CLI del ATA.

Carga de los archivos procedentes del servidor TFTP

Tras haber creado los archivos de mando, deberá conectar los ATA
a la red informática de su empresa. Para ello, deberá utilizar el puerto
"WAN" de sus ATA. Así pues, este es el único puerto que cuenta con
un cliente DHCP que permite que el ATA pueda solicitar una
dirección IP al servidor DHCP pero también, recibir la dirección del
servidor TFTP y el nombre del archivo de entrada. Estos deberán
definirse en el servidor DHCP, respectivamente como opciones 66 y

67.

Importante

Por favor, no utilice el puerto LAN del ATA para el
modo "configuración automática", ya que
registrará conflictos de direcciones IP.

A partir de su conexión a la red, cada ATA descarga
automáticamente el archivo de entrada. Si éste inidica un nuevo
firmware, dicho firmware será descargado. En el caso contrario, el
ATA descarga sus dos archivos de configuración (el archivo común,
y a continuación, el archivo personalizado) para ejecutar los mandos
CLI.

10 Sagem Fax ATA 101S
