D Herzlichen Glückwunsch zum Kauf Ihres WOLF-Produkts

Inhalt

Technische Daten . . . . . . . . . . . . . . . . . . 6

Sicherheitshinweise . . . . . . . . . . . . . . . . . 7

Montage . . . . . . . . . . . . . . . . . . . . . . . 8

Betrieb . . . . . . . . . . . . . . . . . . . . . . . . 8

Wartung. . . . . . . . . . . . . . . . . . . . . . . .10

Ersatzteile . . . . . . . . . . . . . . . . . . . . . .10

Beseitigung von Störungen . . . . . . . . . . . . .11

Garantiebedingungen. . . . . . . . . . . . . . . . .11

Konformitätserklärung . . . . . . . . . . . . . . . 128

Die Ausstattungsmerkmale im Überblick

–

CCM-System: Mähen (Cut), Fangen (Collect), Mulchen (Mulch) – alles mit einem Gerät

– zentrale Schnitthöheneinstellung 5-fach – Klappgriff für platzsparende Aufbewahrung und einfachen

Transport

– Griffhöheneinstellung 2-fach – leicht zu leerender, geräumiger Fangsack mit Füllstandsan-

zeige

– hochwertige Materialien, ausgezeichnete Verarbeitung und

attraktives Design

– Ready-to-use: von 0 auf Mähen in 30 Sekunden

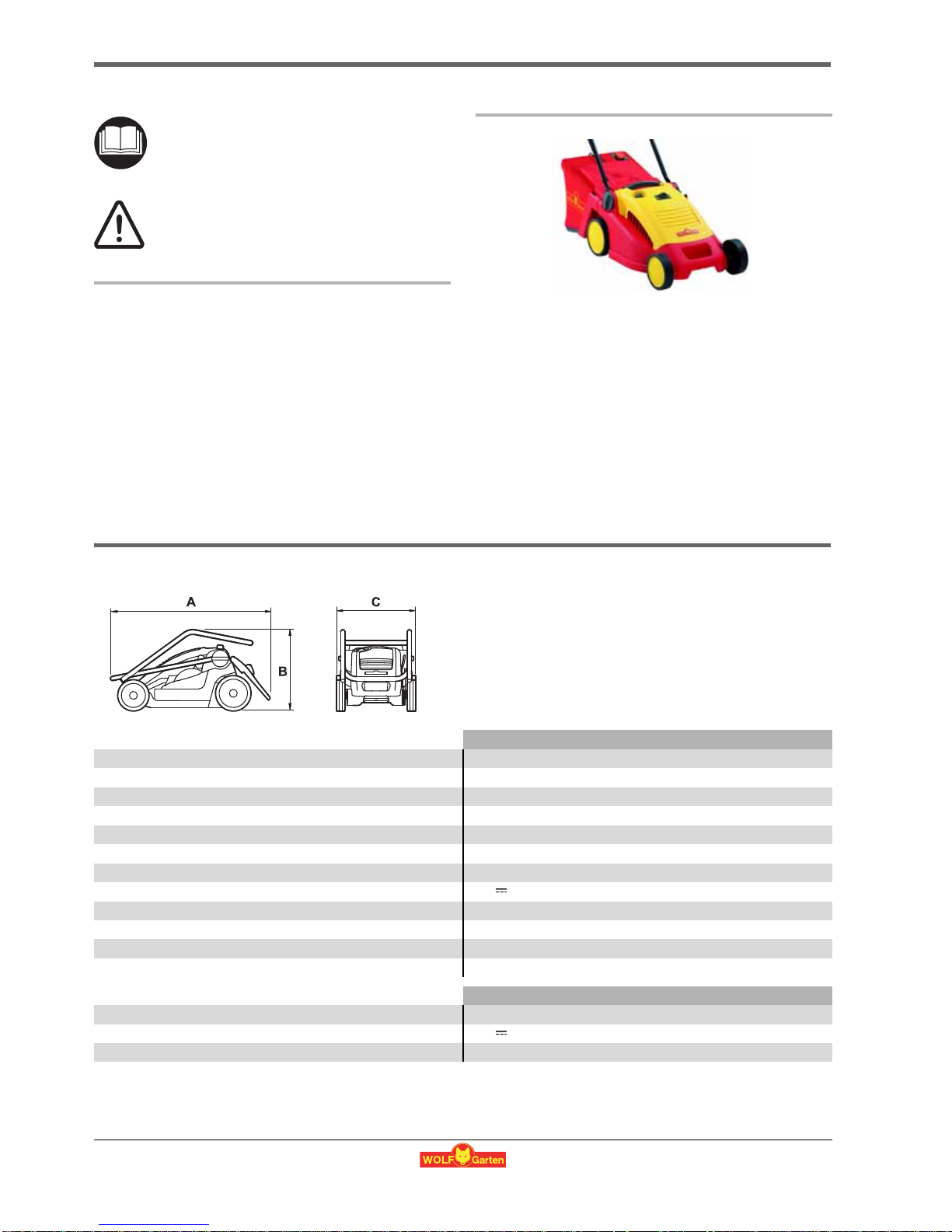

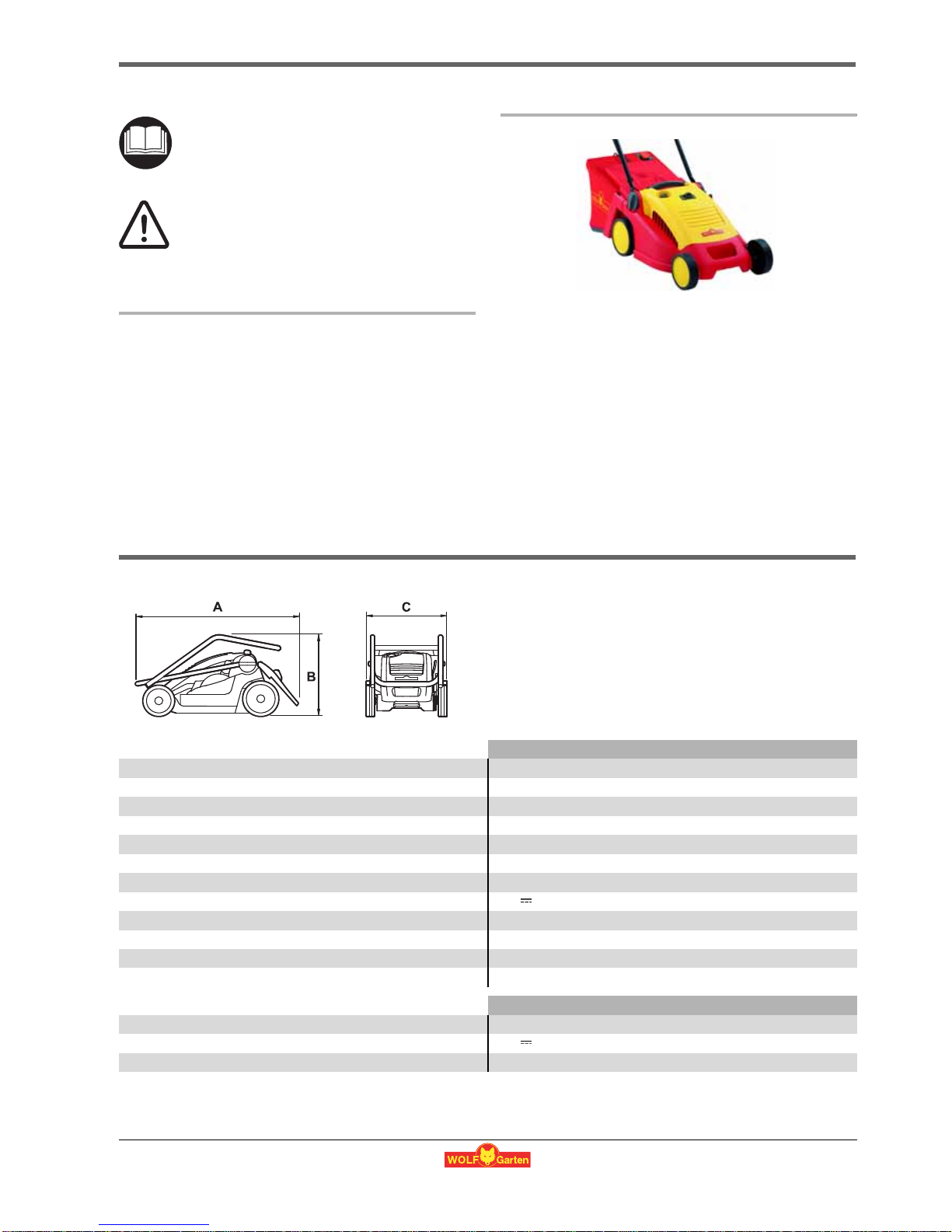

Technische Daten

Lesen Sie die Gebrauchsanweisung sorgfältig, und machen Sie sich mit den Bedienungselementen und dem richtigen Gebrauch des Gerätes vertraut. Der Benutzer ist verantwortlich für Unfälle mit andere n Personen oder deren Eigentum. Beachten Sie die Hinweise, Erläuterungen und Vorschriften.

Lassen Sie nie Kinder oder andere Personen, die die Gebrauchsanweisung nicht kennen, den Rasenmäher benutzen. Jugendliche unter 16 Jahre dürfen das Gerät nicht benutzen. Örtliche Bestimmungen können das Mindestalter des Benutzers festlegen.

Änderungen aus technischen Gründen vorbehalten.

D Lärmmessung am Ohr der Bedienperson in Anlehnung an

EN 836

E Schwingungen gemessen am Führungsholm, mit Bedien-

person nach EN 1033 und EN 836. Die bewertete Beschleunigung beträgt typischerweise:

Compact plus 34 AC

Typ 4908 ... A 72 cm B 36 cm C 38 cm D LP 77 dB (A) E a

< 2,5 m/s

Kapazität (Akku) 9,0 Ah Spannung (Akku) / Nennstrom 24 V

/ 18 A

Fangsackvolumen 35 l Schnittbreite 34 cm Schnitthöhe 20, 30, 40, 50, 60 mm Gewicht 19 kg

Ladegerät

Input 230 V ~ / 50 Hz Output 24 V / 1,5 A Ladezeit 6 h

Gebrauchsanweisung

Page 6

Sicherheitshinweise

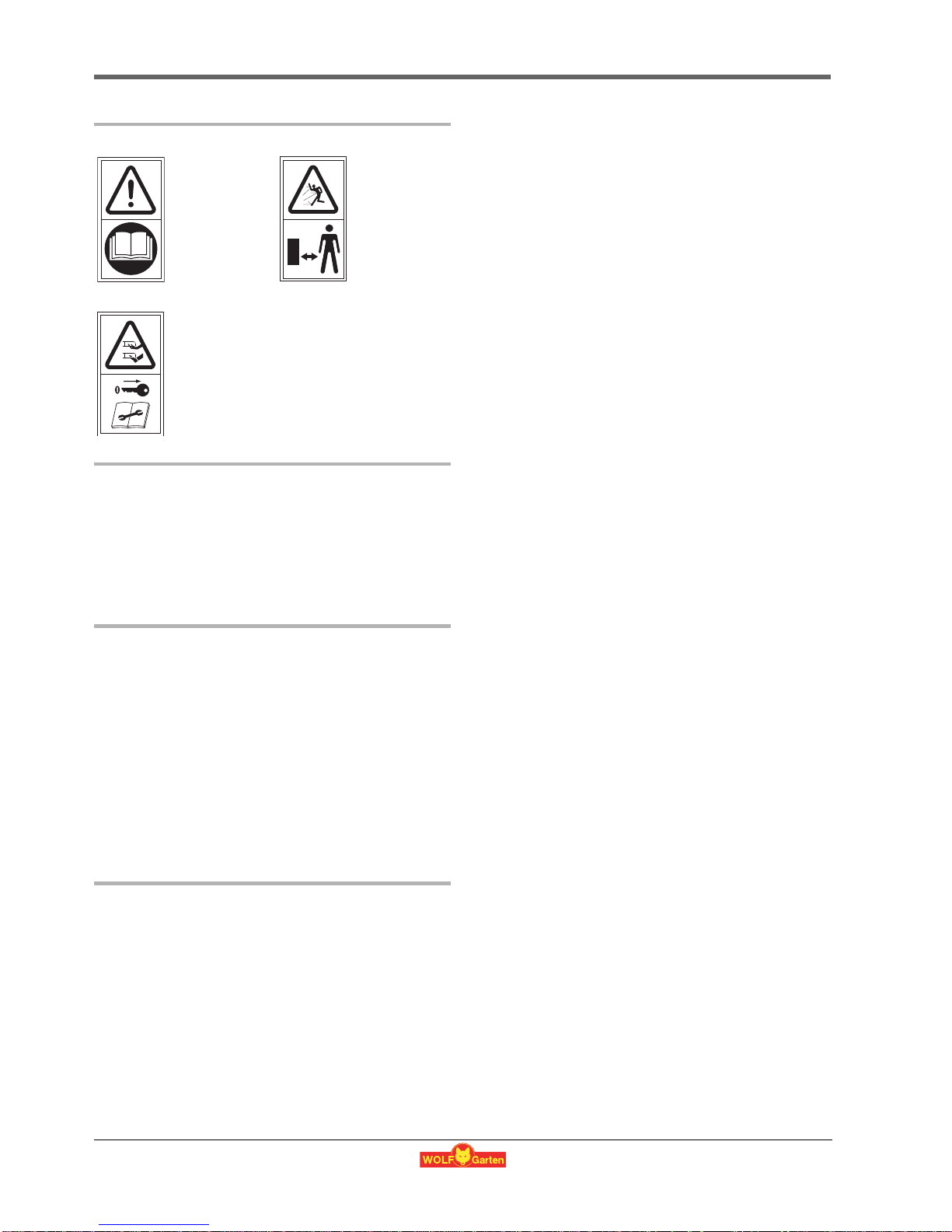

Bedeutung der Symbole

Allgemeine Hinweise

z Dieser Rasenmäher ist für die Pflege von Gras- und Rasen-

flächen im privaten Bereich vorgesehen. Wegen körperlicher Gefährdung des Benutzers oder anderer Personen darf der Rasenmäher nicht für andere Zwecke eingesetzt werden.

z Mähen Sie niemals, wenn Personen, besonders Kinder und

Tiere, in der Nähe sind.

z Mähen Sie nur bei entsprechenden Lichtverhältnissen. z Der Mäher darf nicht einer Te mperat ur von über 80°C aus ge-

setzt werden, d. h. bei praller Sonne nicht im Freien oder längere Zeit im Kofferraum stehen lassen.

Vor dem Mähen

z Mähen Sie nur in festem Schuhwerk und langer Hose. z Mähen Sie nie barfuß oder in Sandalen. z Überprüfen Sie das Gelände, auf dem der Mäher eingesetzt

wird, und entfernen Sie alle Gegenstände, die erfasst und weggeschleudert werden können.

z Die am Gerät außen installierte Leitung auf Beschädigung

und Alterung (Brüchigkeit) untersuchen. Nur in einwandfreiem Zustand benutzen.

z Lassen Si e Reparaturen am Kabel n ur vom Fachmann durch-

führen.

z Überprüfen Sie die Grasfange inrichtung häufig auf Verschleiß

und Verformungen.

z Prüfen Sie vor Benutzung (Sichtprüfung), ob die Schneid-

werkzeuge und ihre Befestigungsmittel stumpf oder beschädigt sind.

Beim Mähen

z Kippen Si e das Gerät nicht, we nn Sie den Motor ei nschalten ,

es sei denn, das Gerät muss beim Anlassen gekippt werden. Wenn dies der Fall ist, kippen Sie das Gerät nicht mehr als unbedingt notwendig ist und heben nur den Teil an, der vom Benutzer entfernt ist. Überprüfen Sie immer, dass sich beide Hände in Arbeitsstellung befinden, bevor das Gerät wieder auf den Boden zurückgestellt wird.

z Halten Sie den durch das Griffgestänge gegebenen Sicher-

heitsabstand ein.

z Schalten Sie den Motor nur ein, wenn Ihre Füße in sicherem

Abstand von den Schneidwerkzeugen sind.

z Achten Sie auf sicheren Stand. Nie laufen, ruhig vorwärts ge-

hen.

z Mähen an Abhangstellen:

– Immer quer zum Gefälle mähen, nicht auf- und abwärts – Besondere Vorsicht beim Richtungswechsel – Mähen Sie nicht an steilen Abhängen

z Seien Sie besonders vorsichtig, wenn Sie rückwärts Mähen

und den Mäher zu sich ziehen.

z Schalten Sie den Mäher ab, wenn Sie ihn kippen oder trans-

portieren, z. B. von-/ zum Rasen oder über Wege.

z Vorsicht, nicht an laufende Schneiden greifen. z Stellen Sie sich nicht vor die offene Grasauswurföffnung. z Bevor Sie den Mäher au fheben oder wegtragen, schalten Sie

den Motor ab und warten Sie, bis die Schneidwerkzeuge zum Stillstand gekommen sind.

z Verstell en Sie die Schnit thöhe nur bei abgesc haltet em Motor

und stillstehendem Schneidwerkzeug.

z Öffnen Sie die Schutzklappe nie, wenn der Motor noch läuft. z Vor dem Abnehmen der Grasf angvorrichtung: Motor abstellen

und den Stillstand des Schneidwerkzeuges abwarten. Nach der Entleerung Grasfangvorrichtung sorgfältig befestigen.

z Nie mit laufendem Motor über Kies fahren – Steinschlag! z Wenn möglich, mähen Sie nicht in nassem Gras. z Unter folgenden Umständen muss das Gerät abgeschaltet-,

die Steckerbrücke gezogen werden und das Gerät zum Stillstand gekommen sein:

– bei Verlassen des Mähers – um ein blockiertes Messer frei zu machen – um das Gerät zu überprüfen, zu reinigen oder daran zu ar-

beiten

– wenn ein Fremdkörper getroffen wurde (Überzeugen Sie

sich erst, ob Mäher oder Schneidwerkzeuge beschädigt worden sind. Beseitigen Sie dann zunächst die Beschädigung).

– wenn der Mäher durch Unwucht stark vibriert (sofort ab-

schalten und Ursache suchen).

– wenn die Anschlussleitung während des Gebrauchs be-

schädigt wird.

Wartung

1 Achtung! Rotierendes Messer

Vor allen Wartungs- und Reinigungsarbeiten:

z Steckerbrücke ziehen. z Nicht an laufende Schneiden greifen.

z Alle sichtbaren Befestigungsschrauben und Muttern, beson-

ders die des Messerbalkens, regelmäßig auf festen Sitz prüfen und nachziehen.

z Stellen Sie den Mäher nicht in feuchten Räumen ab. z Ersetzen Sie aus Sicherheitsgründen verschlissene oder be-

schädigte Teile.

z Nur WOLF Original -Ersatzteile verwenden, sonst haben Sie

keine Garantie, dass Ihr Mäher den Sicherheitsbestimmungen entspricht.

Warnung!

Vor Inbetriebnahme die Gebrauchsanweisung lesen!

Dritte aus dem Gefahrenbereich fernhalten!

Vorsicht! - Scharfe Schneidmesser vor Wartungsarbeiten Steckerbrücke entfernen!

Page 7

Batterie

z Sollte au fgru nd extrem unsachgemä ßer Behandlung o der ex-

trem widriger Umstände das Elektrolyt (Säure) aus der Bat teriezelle austreten, ist folgendes zu beachten:

– Hautkontakt vermeiden. – Elektrolyt mit Wasser oder Neutralisator ausspülen. – Spülwasser darf nicht in Abfluss oder Erdreich gelangen, es

muss getrennt entsorgt werden.

– Bei Haut- oder Augenkontakt mit Wasser spülen und ärztli-

che Hilfe in Anspruch nehmen.

– Das Gerät von Fachwerkstatt reinigen und wieder in be-

triebsfertigen Zustand setzen lassen.

Ladegerät

z Das Ladegerät ist ausschließlich zum Laden des WOLF-

Akku-Rasenmäher Compact plus 34 AC geeignet.

z Benutze n Sie das Ladegerät niemals in fe uchter oder nasser

Umgebung. Nur zur Verwendung in Räumen!

z Trennen Sie Kabelverbindungen nur durch Ziehen am Ste-

cker. Ziehen am Kabel könnte Kabel und Stecker beschädigen und die elektrische Sicherheit wäre nicht mehr gewährleistet.

z Benutzen Sie niemals das Ladegerät, wenn Kabel, Stecker

oder Gerät selbst durch äußerliche Einwirkungen beschädigt sind. Bringen Sie das Ladegerät dann zur nächsten Fachwerkstatt.

z Verhindern Sie , dass die Küh lfunktion des Ge rätes durch Ver-

decken der Kühlschlitze behindert wird. Betreiben Sie das Gerät nicht in der Nähe von Wärmequellen.

z Öffnen Sie auf keinen Fall das Ladegerät. Bringen Sie es im

Fall einer Störung in eine Fachwerkstatt.

Akkus umweltgerecht entsorgen

Entsorgung

Montage

Griffgestänge befestigen

1 Vorsicht!

Beim Zusammenlegen oder Ausklappen des Griffgestänges kann das Kabel beschädigt werden.

z Das Kabel in den Kabelknickschutz einlegen . z Beim Anpassen der Griffhöhe darauf achten, dass

das Kabel nicht gequetscht wird.

1. Klappen Sie das Griffunterteil hoch, und schrauben Sie es mit den beiden Handrädern fest .

2. Stellen Sie die gewünschte Griffhöhe ein .

3. Klappen Sie das Griffoberteil auf, und schrauben Sie es mit den Flügelmuttern fest .

Fangsack montieren

1. Platzieren Sie die Schütte (1) an der Fangsackklappe (2)

2. Drücken Sie die Schütte von hinten an die Fangsackklappe. Die Schütte ist fest, sobald sie einrastet .

Betrieb

Allgemeines zum Betrieb

Betriebszeiten

z Bitte regionale Vorschriften beachten. z Erfragen Sie die Betriebszeiten bei Ihrer örtlichen Ordnungs-

behörde.

z WOLF Akkus sind Blei-Akkumulatoren und

daher entsorgungspflichtig. Defekte Akkus vom Fachhandel entsorgen lassen. Akkus müssen aus dem Gerät entfernt werden, bevor es verschrottet wird.

z WOLF-Garten möchte das umweltfreundliche

Verhalten der Verbraucher fördern. In Zusammenarbeit mit Ihnen und den WOLF Fachhändlern garantieren wir die Rücknahme und die Wiederaufbereitung verbrauchter Akkus.

z Elekt rogeräte gehören nicht in den Hausmüll.

Gerät, Zubehör und Verpackung einer umweltfreundlichen Wiederverwertung zuführen.

ABC

DACBCDEFG

Page 8

Hinweise zum Gebrauch von WOLF Akkumähern

3 Die erzielbare Flächenleistung mit Ihrem Akkumäher ist

von verschiedenen Faktoren abhängig, nämlich: Rasentyp

Akkurasenmäher sind für häufig gepflegten, normal gepflegten und bedingt auch für einige Zeit ungeschnittenen Rasen nach dem Urlaub geeignet. Die Flächenleistung nimmt jedoch in dieser Reihenfolge ab . Für selten gemäht e Wildblumenwiesen sind Akkumäher nicht zu empfehlen.

Rasenstruktur

Die Flächenleistung nimmt mit zunehmender Dichte des Rasens ab. Die geringste Flächenleistung wird bei extrem dichten Rasen, z. B. Golfrasen erzielt.

Rasenzustand

Der Rasenzustand (trocken, taufeucht, nass) hat starken Einfluss auf die Flächenleistung. Bei trockenem Rase n wird die höchste Flächenleistung erzielt. Bei nass em Rasen wird mehr Energie für das Schneiden und Fangen verbraucht, dementsprechend liegt hier auch die Flächenleistung am niedrigsten.

Schritt-/Mähgeschwindigkeit

Die Schrittgeschwindigkeit beeinflusst die Mähzeit und damit die realisierbare Flächenleistung. Zügiges mähen wird daher empfohlen. Die Mähstrecke sollte man möglichst nicht doppelt gehen und die Überlappung der Mähspuren sollte möglichst gering sein. Häufiges Ein- und Ausschalten vermindert ebenfalls die vorhandene Akkukapazität.

Laden

1 Achtung! Ladegerät nur in trockenen Räumen anwen-

den!

1. Ziehen Sie den Steckerbrücke ab .

2. Platzieren Sie den Ladestecker .

3. Stecken Sie das Ladegerät in eine Steckdose (230 V Wechselstrom), die rote Lampe leuchtet auf .

4. Ziehen Sie den Ladestecker ab, sobald der Akku vollständig geladen ist (die rote Lampe erlischt).

3 Akkumäher mit Blei-Akkus müssen vor der Einlage-

rung im Winter vollgeladen werden, ebens o nach jedem Mähen.

z Die Ladezeit beträgt mit beiliegendem Ladegerät und bei

vollständig entladenem Akku ca. 6 Stunden.

z Nur das mitgelieferte Lad egerät verwenden. z Auf richtigen Sitz des Ladesteckers achten! z Während des Ladens lässt sich der Rasenmäher nicht

einschalten.

Schnitthöhe einstellen

1 Achtung! Rotierendes Messer

Arbeiten/Einstellungen am Gerät nur bei abgeschaltetem Motor und stillstehendem Schneidwerkzeug vornehmen. z Motor ausschalten und Steckerbrücke ziehen.

1. Ziehen Sie den Hebel nach außen .

2. Stellen Sie die gewünschte Schnitthöhe ein .

3. Drücken Sie Hebel wieder nach innen .

Schnitthöhe – Graszustand

z Mähen Sie mögl ichst trockenen Rasen, um die Grasnarbe zu

schonen. Bei feuchtem und hohem Rasen eve ntuell mit höherer Schnitthöhe mähen.

z In der Regel stellt man eine Schnitthöhe von 40 mm ein.

Mäher ein-/ausschalten

z Mäher auf ebener Fläche einschalten. z Nicht im hohen Gras – hier notfalls kippen .

Motor ein

1. Drücken Sie den Knopf (1) und halten diesen.

2. Ziehen Sie den Bügel (2) an.

3. Lassen Sie den Knopf (1) los.

Motor aus

z Geben Sie den Bügel (2) frei.

Schutzschalter

3 Bei Überlastung oder Bloc kierung schaltet sich d er Mo-

tor automatisch ab!

Steckerbrücke abziehen und Ursache beseitigen!

z Überlastung: Schnitthöhe zu niedrig, zu schnelles Vorwärts-

gehen.

z Blockierung: Fremdkörper im Schneidbereich (z. B. Äste). z Das Gerät kan n nach ca. 5 min. wieder einges chaltet werden.

Tipps zum Mähen

z Damit keine Rasenstreifen entstehen, müssen sich die

Schneidbahnen immer um einige Zentimeter überdecken .

Mähen / Fangen (cut / collect)

Mäh-/ Fangfunktion aktivieren

1 Achtung! Rotierendes Messer

Einstellungen am Gerät nur bei abgeschaltetem Motor und stillstehendem Schneidwerkzeug vornehmen. z Motor erst dann starten, wenn I hre Füße in sicherem Ab-

stand zum Schneidwerkzeug sind.

1. Entfernen Sie den Fangsack.

2. Drehen Sie den Schalter auf „CUT/COLLECT“.

3. Hängen Sie ggf. den Fangsack ein.

4. Starten Sie den Motor.

Fangsack einhängen

1 Achtung! Rotierendes Messer

Einstellungen am Gerät nur bei abgeschaltetem Motor und stillstehendem Schneidwerkzeug vornehmen. z Fangsack erst dann einhängen, wenn Ihre Füße in si-

cherem Abstand zum Schneidwerkzeug sind.

1. Heben Sie die Schutzklappe an.

2. Hängen Sie den Fangsack mit Haken in die Aussparungen im Chassis (siehe Pfeile).

3. Legen Sie die Schutzklappe auf.

HJJKLMN

OOPQR

Page 9

Fangsack entleeren

Wenn der Fangsack gefüllt ist, senkt sich die Klappe der Füllstandsanzeige.

1 Achtung! Rotierendes Messer

Einstellungen am Gerät nur bei abgeschaltetem Motor und stillstehendem Schneidwerkzeug vornehmen.

z Motor ausschalten und Steckerbrücke ziehen. z Fangsack entleeren. z Vor dem Starten eventuell e Verstopfungen im Mähraum

beseitigen.

3 Hinweis zur Füllstands anzeige:

Für eine einwandfreie Funktion der Füllsta ndsanzeige reinigen Sie regelmäßig die Löcher unter der Füllstandsanzeige im Fangsack mit einem Handfeger.

Mulchen (mulch)

Beim „Mulchen“ wird das Gras durch ein spezielles Schnittsystem mehrmals geschnitten und dem Boden wieder zugeführt. Somit entsteht kein Rasenabfall. Desweiteren schützt „Mulchen“ vor Austrocknung des Rasens.

3 Hinweise zum Mulchen:

Wir empfehlen:

z Je nach Rasenwachstum 1– 2 x pro Woche mulchen z Der Rasen darf nicht zu hoch und nicht zu feucht sei n! z Beim Mulchen langsam gehen z Darauf achten, dass sich die Schneidbahnen überlap-

pen.

z Nicht mehr als 20 mm Gras abschneiden.

3 Hinweis:

Bei Moosbefall oder Verfilzung des Rasens ist das „Mulchen“ nicht empfehlenswert, weil das Schnittgut auf der Moosfläche bzw. der Verfilzung liegen bleibt und somit ni cht dem Boden zugeführt werden kann. z Den Rasen regelmäßig vertikutieren und düngen.

Mulchfunktion aktivieren

1 Achtung! Rotierendes Messer

Arbeiten/Einstellungen am Gerät nur bei abgeschaltetem Motor und stillstehendem Schneidwerkzeug vornehmen. z Motor erst dann s tarten, wenn Ihre Füße in sicherem Ab-

stand zum Schneidwerkzeug sind.

1. Entfernen Sie den Fangsack.

2. Drehen Sie den Schalter auf „MULCH“.

3. Starten Sie den Motor.

Wartung

Allgemein

1 Achtung! Rotierendes Messer

Vor allen Wartungs- und Reinigungsarbeiten:

z Steckerbrücke ziehen. z Nicht an laufende Sc hneiden greifen.

Reinigung

z Reini gen Sie n ach j ede m Mähe n den Mä her mi t ein em Hand-

feger.

z Reinigen Sie in regelmäßigen Abständen die Mulchklappe mit

einem Handfeger .

z Spritzen Sie den Mäher keinesfalls mit Wasser ab.

Lagerung im Winter

z Führen Sie nach jeder Mähsai son ein e gründl ic he Reini gun g

an Ihrem Mäher durch.

z Lassen Sie Ihren Mäher im Herbst von einer WOLF-Kunden-

dienstwerkstatt kontrollieren.

z Lagern Sie den Mäher im trockenen Raum.

Messerwechsel

z Bei allen Arbeiten an Messern, Kupplung und Messerbalken

zunächst den Steckerbrücke ziehen und Schutzhandschuhe tragen.

1 Achtung!

Nach dem Nachschleifen des Messers kann eine Unwucht entstehen. z Lassen Sie die Messer immer von einer Fachwerkstatt

nachschleifen, da eine Unwuchtprüfung entsprechend den Sicherheitsbestimmungen vorgenommen werden muss.

z Lassen Sie ei nen Messerwechsel immer vo n einer Fachwerk-

statt durchführen. Ein Drehmomentschlüssel 10 mm ist zwingend erforderlich.

Ersatzteile

SQT

Bestell-Nr. Artikel-Bezeichnung Artikel-Beschreibung 4904 031 Grasfangsack kpl. 4908 096 Vi 34 X Messerbalken 34 cm 4908 074 Ladegerät

Page 10

Beseitigung von Störungen

Garantiebedingungen

Die vom Verkäufer ausgefüllte Garantiekarte bzw. den Kaufbeleg bitte sorgfältig aufbewahren.

Für die Dauer von 24 Monaten vom Kaufdatum an leistet die Firma WOLF-Garten eine dem jeweiligen Stand der Technik und dem Verwendungszweck/Anwendungsgebiet entsprechende Garantie. Die gesetzlichen Rechte des Endverbrauchers werden durch die nachstehenden Garantierichtlinien nicht beeinträchtigt.

Voraussetzungen für den 24monatigen Garantieanspruch:

- Einsatz des Gerätes für den ausschließlichen privaten Gebrauch.

Im gewerblichen Bereich oder Verleihgeschäft reduziert sich die Garantie auf 12 Monate.

- Sachgemäße Behandlung und Beachtung aller Hinweise in der Gebrauchsanweisung, die Bestandteil unserer Garantiebedingungen ist.

- Beachtung der vorgeschriebenen Wartungsintervalle.

- Keine eigenmächtige Änderung der Konstruktion.

- Einbau von Original WOLF Ersatzteilen/Zubehör.

- Vorlage der ausgefüllten Garantiekarte und/oder des Kaufnachweises.

Die Garantie erstreckt sich nicht auf den normalen Verschleiß von Messern, Messerbefestigungsteilen wie Reibscheiben, Keil-/Zahnriemen, Laufräder/Reifen, Luftfilter, Zündkerzen und Zündkerzenstecker. Bei eigenmächtiger Reparatur erlischt automatisch sofort jeglicher Garantieanspruch.

Auftretende Fehler und Mängel, deren Ursachen auf Material- oder Fertigungsfehler zurückzuführen sind, werden ausschließlich durch unsere Vertragswerkstätten (der Verkäufer hat das Recht zur Nachbesserung) in Ihrer Nähe oder, falls er näher liegt, durch den Hersteller beseitigt. Über die Garantieleistung hinausgehende Ansprüche sind ausgeschlossen. Ein Anspruch auf Ersatzlieferung besteht nicht. Etwaige Transportschäden sind nicht uns, sondern dem zuständigen Transportträger zu melden, da sonst die Ersatzansprüche an diese Unternehmen verloren gehen.

Abhilfe (X) durch

Problem Mögliche Ursache

WOLF

Service Werkstatt

Selbst

Unruhiger Lauf, starkes Vibrieren des Gerätes

• Messer schadhaft

X ---

• Messer in der Befestigung gelöst

--- X

Motor läuft nicht

• Akku leer

--- X

• Messer blockiert

--- X

• Steckerbrücke nicht gesteckt

--- X

Schlechte Mäh-/Fangleistung

• Messer stumpf

X---

• Fangsack verstopft

--- X

• Nicht angepasste Schnitthöhe

--- X

• Akku defekt

X ---

Im Zweifelsfall immer eine WOLF Service-Werkstatt aufsuchen. Achtung: Mäher vor jeder Prüfung oder vor Arbeiten am Messer abstellen, und Steckerbrücke ziehen.

Die Garantieleistungen werden erfüllt durch unsere autorisierten Kundendienstwerkstätten oder bei:

WOLF-Garten Austria Ges.m.b.H Businesspark Wien Süd, Campus 21 Liebermannstraße F02-402 2345 Brunn am Gebirge

Tel.: ++ 43 (1) - 8 66 70 - 2 25 30 Fax: ++ 43 (1) - 8 66 70 - 2 25 40 E-mail: [email protected]

WOLF-Garten Schweiz AG Nordringstraße 16 4702 Oensingen

Tel.: ++ 41 (62) - 3 88 04 50 Fax: ++ 41 (62) - 3 88 04 60

WOLF-Garten GmbH & Co KG Industriestraße 83-85 57518 Betzdorf

Tel.: ++ 49 (27 41) - 28 15 00 Fax: ++ 49 (27 41) - 28 12 99 E-mail: [email protected]

Page 11

G Congratulations on your purchase of a WOLF lawn mower

Contents

Technical data . . . . . . . . . . . . . . . . . . . .12

Safety instructions . . . . . . . . . . . . . . . . . .13

Assembly . . . . . . . . . . . . . . . . . . . . . . .14

Operation . . . . . . . . . . . . . . . . . . . . . . .14

Maintenance . . . . . . . . . . . . . . . . . . . . .16

Spare parts . . . . . . . . . . . . . . . . . . . . . .16

Faults and how to remedy . . . . . . . . . . . . . .17

Guarantee terms . . . . . . . . . . . . . . . . . . .17

EC Declaration of Conformity . . . . . . . . . . . 128

A quick guide to features

–

CCM System: Cut, Collect, Mulch - all with one machine

– Central cutting height setting – Fold-down handle for space-saving storage and easy trans-

port

– dual-position height-adjustable handle – Easily emptied, capacious catchment bag with level indicator – High-quality materials, excellent workmanship and att ractive

design

– Ready-to-use: From 0 to mowing mode in 30 seconds

Technical data

It is important that you read, fully understand and observe the following safety precautions and warnings. Careless or improper use of the machine may cause serious or fatal injury. The user is responsible for any accidents involving other people or other people‘s property.

Never let children or other persons who are not familiar with the operating instructions use the lawnmower. Juveniles under l6 years may not use the equi pment. Local regulations may specify the minimum age of the operator.

We reserve the right of technical changes

D Measurement of noise at the operator’s ear according to EN

836.

E Measurement of vibrations at the handlebar held by the ope-

rator according to EN 1033, EN 836. The typical weighted acceleration is:

Compact plus 34 AC

Typ 4908 ... A 72 cm B 36 cm C 38 cm D LP 77 dB (A) E a

< 2,5 m/s

Capacity (Accu) 9,0 Ah Voltage (Accu) / Amperage 24 V

/ 18 A

Grass catcher 35 l Cutting width 34 cm Cutting height 20, 30, 40, 50, 60 mm Weight 19 kg

Charger

Input 230 V ~ / 50 Hz Output 24 V / 1,5 A Charge time 6 h

Instruction manual

Page 12

Safety instructions

Meaning of the symbols

General information

z This lawnmower is desi gned for domestic grass and l awn sur-

faces. Because of the physical risk to the user or to others, the lawnmower must not be used for other purposes.

z Never mow the lawn if others – in particular children and ani-

mals – are in the vicinity.

z Only mow the lawn d uring daylig ht or wi th th e ai d of appropri-

ate artificial light.

Before mowing

z Always wear sturdy shoes and long trousers when mowing. z Never mow while barefo ot or wearing flimsy sandals. z Check the site on wh ich the machine is to be used, and remo-

ve all items which could be caught and ejected

z Check the gras s catchment device regularly for wear-and-tear

and deformation.

z Before use, carry out a visual inspection to check whether the

cutting gear and its mounts are blunt or d amage d. In order t o avoid generating an imbalance, replace blunt or damaged cutting gear as an entire set.

When mowing

z Do not tilt t he lawnmower when switching on the motor, unless

the lawnmower has to be tilted when starting. If that is th e case, do not tip the lawnmower more than absolutely necessary, and only lift the part furthest removed from the user. Always ensure that both hands are in the operating positio n before replacing the lawnmower on the ground.

z Caution, danger! Cutting gear will continue running! z Maintain t he safety distance prescribed by the handle bars. z Only switch on the motor if your feet are at a safe distance

from the cutting gear.

z Take care to ensure a safe and sta ble posi tion , es pecial ly o n

slopes. Never run; always walk calmly forward.

z Always mow slopes at rig ht angles to the incline; never mow

up and down.

z When mowing slopes, be especially careful when changing di-

rection.

z Never mow steep slopes. z Be especi ally careful when mowing backwards and pulling t he

lawnmower towards you.

z Switch the mower off when tilting it, running on empty or trans-

porting the lawnmower, e.g. to/from a lawn or along paths.

z Never use the lawnmower if safety devices are faulty or mis-

sing, such as deflector and/or grass catchment devices.

z Caution: do not touch running cutters. z Always keep hands and feet away from rotatin g parts. Do not

stand in front of the grass ejector opening.

z Never lift or carry a lawnmower while the motor is running. z Never open the guard flap while the motor is still running. z Before remov ing the g ra ss c atc hment de vic e, tu rn off th e mo-

tor and wait until the cutting gear has stopped running. After emptying the grass catchment device, reattach carefully.

z Never d rive across g ravel whil e t he moto r i s run nin g – impac-

ting stones!

z Avoid mowing wet grass where possible. z Under the fo llowin g con dit i ons, t he u nit must b e swit che d off,

the switch key must be removed and the unit must be brought to a standstill:

– leaving the lawnmower – unblocking a blade – intending to check, clean or work on the lawnmower – you have encountered a foreign object, in which case you

should check the lawnmower for damage and carry out any necessary repairs.

– the lawnmower is vibrating heavily (switch off immediately

and ascertain the cause).

– you wish to change the settings or carry out cleaning work. – you wish to check whether the connection cables have be-

come tangled or damaged.

– If the connection cable is damaged during use, it must be

immediately disconnected from the mains power supply. Do not touch the cable before it has been disconnected from the mains power supply.

Maintenance

1 Attention! Rotary cutter blade

Before all maintenance and cleaning work:

z Pull the plug bracket out z Do not touch running blades.

z Never sp ray down the lawnmower us ing water, especially not

at high pressure.

z Regularl y check and tight en all visib le screws and nut s, espe-

cially those relating to the cutting bar, to ensure a firm fit.

z Always have blades changed or re-sharpe ned by a specialist

workshop, since a balance test must be carried out as specified in the safety regulations following any removal of parts.

z Only use original WOLF s pare parts. Otherwise we can’t gua-

rantee that your mower conforms to the safety regulations.

z Never park your lawnmower in damp rooms. z For safety reasons, replace worn or damaged parts.

Attention!

Read instruction manual before use!

Keep bystanders away!

Caution! - Sharp cutting blades pull the plug bracket out before performing any maintenance work.

Page 13

Battery

z If the electrolyte (acid) escapes from the battery cell due to ex-

treme mishandling or extremely difficult conditions, observe

the following:

– Avoid contact with the skin. – Rinse off the electrolyte with water or a neutralising agent. – The rinsing water must not seep into drains or the soil. It

must be disposed of separately.

– On contact with the skin or eyes, rinse with water and con-

sult a doctor.

– Take the mower to a specialised workshop for cleaning a nd

repairs.

Charger

z This charger should only be used with WOLF-Battery Mower

Compact plus 34 AC.

z Do not store or use charger in humid or wet conditions but in

dry room only.

z Disconn ect cha rg ing un it s fr om mains socke t by h olding pl ug

only. Do not pull on cable as this can cause damage to internal connections and make the unit unsafe.

z Never us e the ch arger if the cab le, pl ug or a ny part of th e mo-

wer itself should be faulty. Any repair should be c arried out by a qualified person.

z Ensure that the cooling of the charging unit is always guaran-

teed by keeping the cooling slots open and clean. Do not us e it close to a radiatoror other heating appliances.

z Never attempt opening the casing of the unit. If it does not

function properly take it to a qualified service centre for inspection.

Dispose of batteries in an environmentally responsible manne

Disposal

Assembly

Fasten handle bars

1 Caution!

The cable can be damaged while folding up or pulling out the handle bar.

z Inlay the cable in the bend protection . z When adjusting the handle height take care that the ca-

ble is not crimped

1. Fold the bottom part of the handle up and screw it tight with the two hand wheels .

2. Set the handle to the desired height .

3. Fold the upper part of the handle out and screw it tight with the wing nuts .

Mount the collecting bag

1. Place the chute (1) on the collecting bag flap (2) .

2. Press the chute from behind onto the collecting bag flap. The chute is ready for use as soon as it locks into place .

Operation

General

Operating times

z Please check noise abatement regulations prevailing in your

country.

z Batt eries contain lead and must be of in the

correct manner. Batteries contain lead are harmful to the environment if they are incinerated with other household garbage.

z WOLF Garten would l ike to encourage envi-

ronmentally friendly consumer attitudes. Working together with you and WOLF dealers we guarantee the acceptance and recycling of used batteries.

Do not dispose of electrical equipment in domestic waste. Recycle equipment, accessories and packaging in an environment-friendly manner.

ABC

CBC

EFG

Page 14

Instructions for the use of WOLF battery-powered mowers

3 The area that can be mown by your battery-powered

mower is dependent on various factors. These are: Type of lawn

Battery-powred lawnmowers are suitable for lawns the are mown frequently, normally, and, to a certain extent, for lawns that have not been cut for a while after holidays. The surface area that can be mown does however decrease in the order given above. Battery-powered mowers are not suitable for infrequently-mown meadows or similar.

Lawn structure

The area that can be mown decreases in proportion to the density of the grass. The mowing capability is lowest on extremely dense grass, e. g. golf greens.

Lawn condition

The condition of the lawn (dry, damp with dew, wet) has a major influence on the area of lawn which can be mo wed.If the lawn is dry, this will give the maximum area which can be mowed.If the lawn is wet, more energy is required for the mowing and collection and thus this is the condition where the area which can be mowed is at a minimum.

Mowing/walking speed

The walking speed infl uences the duration of mowing and therefore the area that can be covered. We therefore recommend rapid mowing. The mowing path should not be covered twice if possible and the overlap of mowing tracks should be kept as minimal as possible. Frquently s witching the mower on and off likewise decreases the battery‘s power.

Charging

1 Attention! Only use the charger in dry rooms!

1. Pull the plug bracket out .

2. Connect charge plug to battery

3. Insert plug charger in socket, red lamp lights up on plug charger .

4. Battery is fully charged when this lamp goes out

3 Mowers with lead batteries must be charged before

being put into storage for winter, and also after each mowing.

z Charge times with the enclosed charging unit approx. 6

hours.

Only use the supplied battery charger.

z Ensure that the charging plug is correctly seated. z The mower cannot be switched on during the charging

process.

Set cut height

1 Attention! Rotary cutter blade

Undertake work/adjustments on the equipment only after the motor is switched off and the cut ting to ol has come t o a standstill. z Switch the motor off and pull the plug bracket out.

1. Pull the lever out .

2. Set the desired cutting height .

3. Press the lever back in .

Selection of Cutting height

z If poss ibl e, mow wh en g rass i s dry i n ord er to p rotec t turf. Do

not se cutting position too low when mowing very hight or wet grass.

z We recommend an average cutting height of 40 mm.

Starting and Stoping

z Swit ch on motor with mowerplaced on level and firm ground. z not in high grass - alternatively tilt slightly .

Switch-on motor

1. Depress button and hold (1).

2. Lift up bar (2).

3. Release bar (2).

Switch-off motor

z Release bar (2).

Safety switch

3 In case of overload or blocking, the motor shuts down

automatically!

Remove plug bracket and eliminate problem!

z Overload: Cutting height is too low, or forward speed is too

fast

z Blocking: Foreign object in cutting area (e.g. branches) z The machi ne can be switched on again after about 5 min.

Tips for mowing

z To preven t strips of grass from being left unmowed, the cutting

paths must always overlap a few centimeters .

Cut / Collect

Activate cut/collect function

1 Attention! Rotary cutter blade

Undertake adjustments on the equipment only after the motor is switched off and the cutting tool has come to a standstill. z Do not start the motor un til your feet are at a safe

distance from the cutting tool.

1. Turn the switch to “CUT/C OLLEC T”.

2. Hang up the collection bag if necessary.

3. Start the motor.

Hang up collection bag

1 Attention! Rotary cutter blade

Undertake adjustments on the equipment only after the motor is switched off and the cutting tool has come to a standstill. z Do not attach the collection bag until your feet are at a

safe distance from the cutting tool.

1. Lift the protective flap.

2. Hang the grass bag in the chassis with the hooks in the recesses (see arrow).

3. Replace the protective flap.

JKL

MNOOPQR

Page 15

Emptying of Grassbox

When the collection bag is full, the flap lowers by itself.

1 Attention! Rotary cutter blade

Undertake adjustments on the equipment only after the motor is switched off and the cutting tool has come to a standstill.

z Switch the motor off and pull the plug bracket out. z Empty collection bag. z Remove potential blockag es in the cutting spa ce before

starting.

3 Instructions for level indicator :

For an efficient functioning of the level indicator, regularly clean the holes under the level indicator in the collection bag with a hand brush.

Mulch

„Mulching“ is a process in which the grass is finely chopped by a special cutting system and then deposited on the ground . The result is that the grass does not have to be collected and disposed of. „Mulching“ also prevents the lawn from drying out.

3 Instructions for mulching

We recommend: z Depending on the growth of grass, mulch 1–2x per

week

z The grass should not be too high nor too wet! z Go slow while mulching z Take care that the blade channels do overlap. z Do not cut grass more than 20 mm.

3 Note:

Mulching is not advisable in case of moss-affected or entangled grass, because the cut material stays on the moss surface and/or entanglement and thus cannot be absorbed by the ground. z Regularly scarif y and manure the lawn.

Activating the mulch function

1 Attention! Rotary cutter blade

Undertake adjustments on the equipment only after the motor is switched off and the cutting tool has come to a standstill. z Do not start the motor until your feet are at a safe dis-

tance from the cutting tool.

1. Remove the grass collecting bag.

2. Set the switch to „MULCH“.

3. Start the motor.

Maintenance

General

1 Attention! Rotary cutter blade

Before all maintenance and cleaning work:

z Pull the plug bracket out. z Do not touch running blades .

Cleaning

z Clean mower thoroughly after each mowing with cloth or

brush.

z Clean the mulch flap at regular intervals with a small

broom .

z Do not spray with water.

Winter Storage

z Clean mower tho roughly before storing away.

z Have your mower thoroughly checked once a year by an ap-

proved Service Centre.

z Do not store it in a wet or humid place.

Changing blades

z Caution! - Sharp cutting blades - pull the plug bracket out

before performing any maintenance work.

1 Attention!

An unbalance can develop after regrinding of the blade. z Always regrind the blades in a speciali st workshop,

because an unbalance check should be undertaken according to the safety regulations.

z Always change blades in a specialist workshop. A torque

spanner of 10 mm is mandatorily required. Fastening torque of the screws: 6 - 7 N-m .

Spare parts

TUU

Item number Order description Product information 4904 031 Grass catcher 4908 096 Vi 34 X Replacement blade 34 cm 4908 074 Charger

Page 16

Faults and how to remedy

Guarantee terms

Please carefully retain the guarantee card completed by the seller, or the proof of purchase.

The company WOLF-Garten provides a guarantee for 24 months from the date of purchase. This guarantee is in accordance with the relevant state of technology and the utilisation purpose / area of application. The consumer‘s statutory rights are not affected by the following guarantee guidelines.

Pre-conditions for the 24-month guarantee entitlement:

- Deployment of the device solely for private use.

The guarantee is reduced to 12 months in the commercial sector or leasing business.

- Proper handling and observance of all information given in the operating manual, which forms part of our guarantee terms.

- Observance of the prescribed maintenance intervals.

- No unauthorised alteration of the design.

- Installation of original WOLF replacement parts / accessories.

- Presentation of the completed guarantee card and/or proof of purchase.

This guarantee does not extend to normal wear-and-tear on blades, blade mounting components or friction disks, V-belts/toothed belts, running wheels/tyres, air filters, spark plugs and spark plug connectors. Any guarantee claim shall be immediately void in the event of unauthorised repairs. Faults and defects which can be traced to material or manufacturing faults will be rectified exclusively by our contracted workshops (the seller has the right to remedy a defect) in your vicinity, or by the manufacturer if the latter is closer. Any claims going beyond the provision of a guarantee are ruled out. There is no entitlement to a replacement. Any transport damage should be reported not to us but to the shipper in question since, otherwise, any compensation claims vis-à-vis the shipper would be voided.

Remedy (X) by:

Problem Possible cau se

WOLF service-

workshop

Yourself

Uneven running, heavy vibrations in the mower

• Blades damaged

X ---

• Blades loose in the fastening parts

--- X

Motor will not run

• Battery discharged

--- X

• Blades blocked

--- X

• Plug bracket not inserted

--- X

Poor mowing-/ catching

• Blunt blades

X---

• Catcher bag blocked

--- X

• Incorrect cutting height

--- X

• Battery defective

X ---

When in doubt, always consult a WOLF service workshop. Important: switch off the mower and disconnect the mains plug before inspecting, cleaning or working on the blades.

The guarantee services will be performed by our authorized repair shops or:

WOLFGarden Ltd. Crown BusinessPark Tredegar Gwent, NP22 4EF

Tel. : ++ 44 / 14 95 30 66 00 Fax : ++ 44 / 14 95 30 33 44 E-mail: [email protected]

Page 17

F Nous vous remercions d‘avoir acheté une tondeuse WOLF

Sommaire

Donnés Techniques . . . . . . . . . . . . . . . . .18

Consignes de sécurité . . . . . . . . . . . . . . . .19

Montage . . . . . . . . . . . . . . . . . . . . . . .20

Fonctionnement . . . . . . . . . . . . . . . . . . .21

Entretien . . . . . . . . . . . . . . . . . . . . . . .23

Pièces de rechange . . . . . . . . . . . . . . . . .23

Comment remédier aux pannes . . . . . . . . . . .23

Conditions de la garantie . . . . . . . . . . . . . .24

CE Déclaration de conformité . . . . . . . . . . . 128

Récapitulatif des caractéristiques

–

Système CCM: tonte (Cut), ramassage (Collect), paillage (Mulch) - et tout avec un seul appareil

– Réglage central de la hauteur de coupe – Poignée rabattable pour gagner de la place au rangement et

pour simplifi er le transport

– Réglage de la hauteur du guidon à 2 niveaux – Grand sac de ramassage facile à vider avec affi chage lors-

qu’il est plein

– Matériaux de haute qualité, excellent travail de fabrication et

beau design

– Prêt à tondre en 30 secondes

Donnés Techniques

Lisez soigneusement la notice d‘utilisation et familiarisez-vous avec les commandes et l‘utilisation correcte de la tondeuse. L‘utilisateur est responsabledes accidents causés aux tiers ou à leur propriété. Observez les indications, explications et prescriptions.

ne jamais laisser des enfants ou autres personnes n'ayant pas lu la notice d'utilisation util iser la tondeuse. L'utilisation de cet appareil est interdi t à tout adolescent de moins de 16 ans. Respecter la réglementation locale concernant l'âge minimum d'utilisation de cet appareil.

Droit de modifications techniques réservés.

D Mesurage du bruit au niveau de l'oreille de l'opérateur selon

EN 836.

E Mesurage des vibrations au guidon tenu par un opérateur

selon EN 1033, EN 836. L’accélération pondérée normale est de:

Compact plus 34 AC

Typ 4908 ... A 72 cm B 36 cm C 38 cm D LP 77 dB (A) E a

< 2,5 m/s

Capacité (Accumulateur) 9,0 Ah Tension (Accumulateur) / Courant nominal 24 V

/ 18 A

Sac de ramassage 35 l Largeur de coupe 34 cm Hauteurs de coupe 20, 30, 40, 50, 60 mm Poids 19 kg

Appareil de charge

Input 230 V ~ / 50 Hz Output 24 V / 1,5 A Temps de chargement 6 h

Mode d’emploi

Page 18

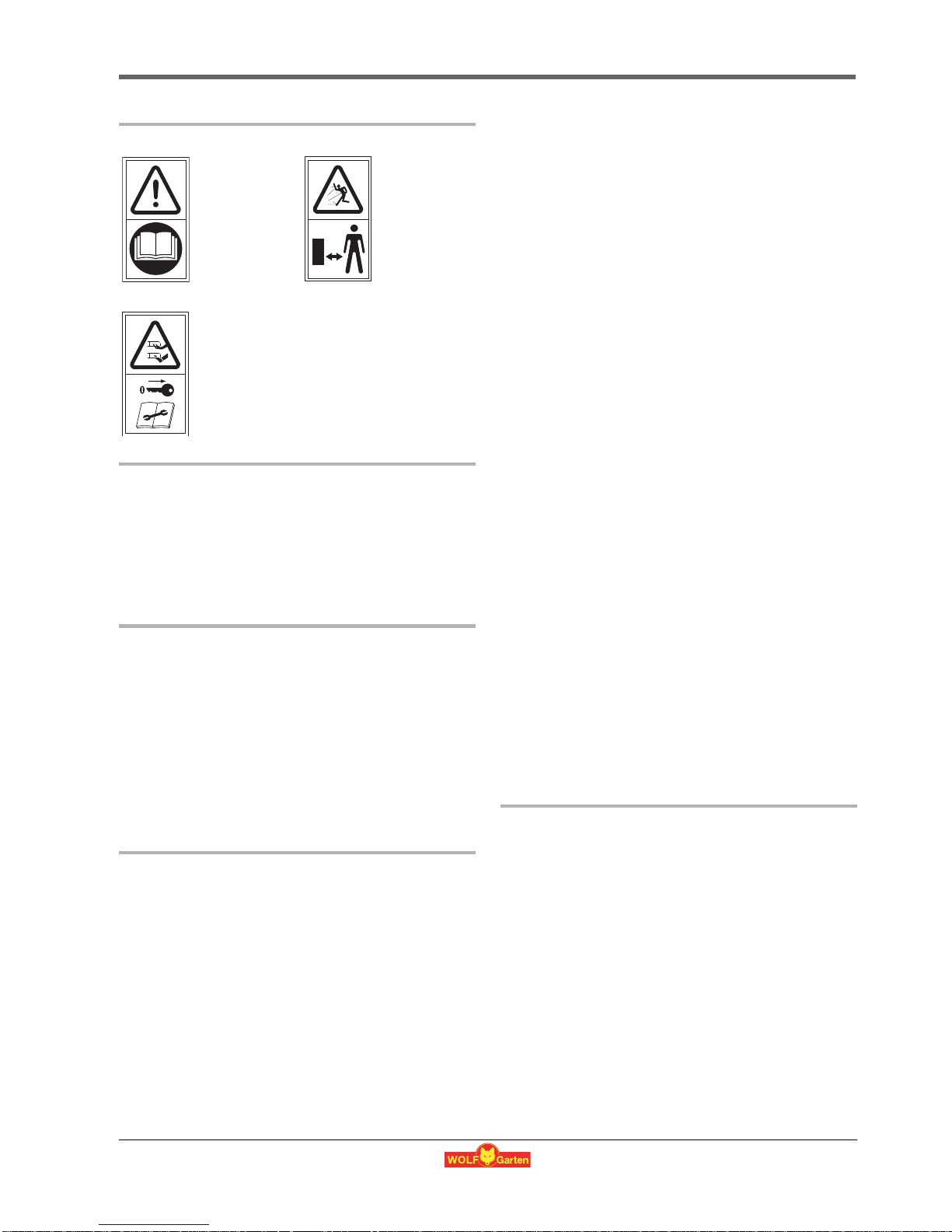

Consignes de sécurité

Signification des symboles

Remarques générales

z Cette ton deuse est destinée l’entret ien des pelouses privées.

Pour éviter tout risque de blessures de l’util isateur ou d’autres personnes, la tondeuse ne doit pas tre utilisée d’autres fins.

z Ne tondez jamais si des personnes, notamment des enfants

ou des animaux, sont proximité.

z Tondez uniqu ement lorsqu’il fait jour ou avec un bon éclairage

artificiel.

Avant de commencer tondre

z Pour tondre , vous devez toujours porter des chaussures rigi-

des et un pantalon.

z Ne tondez jamais pieds nus ni en petites sandales. z Vérif iez le terrain que vous allez tondre avec la tondeuse et re-

tirez tous les objets qui pourraient se prendre dans la t ondeuse et tre projetés.

z Vérifiez fréquemment que le bac de ramassage de l’herbe

n’est pas usé ni déformé.

z Avant tou te utilisation, vé rifiez (par un simple coup d’oe il) que

les lames ne sont pas émoussées ni abîmées et qu ’elles sont bien fixées. Si les lames sont émoussées ou abîmées, vous devez changer le jeu de lames complet pour éviter de créer un déséquilibre.

Lorsque vous tondez

z Ne basculez pas la tondeuse lorsque vous mettez le moteur

en marche, moins qu’il faille basculer la t onde use l ors du démarrage. Si tel est le cas, ne basculez pas la tondeuse plus qu’il ne faut et soulevez uniquement la partie qui est éloignée de l’utilisateur.

z Vérifiez toujours que vos deux mains sont en position de tra-

vail avant de reposer la tondeuse sur le sol.

z Attention! Danger ! Les lames continuent de tourner un peu

aprs l’arrt de la tondeuse!

z Respectez la distance de sé curité qui est in diquée sur la tige

de la poignée.

z Ne démarrez le moteur que si vos pieds sont suffisamment

éloignés des lames.

z Veill ez ne pas risquer de tomber surtout lorsque le terrain es t

en pente. Ne courez jamais. Marchez lentement en avant.

z Tonde z les terrains inclinés en diagonale, mais jamais dan s le

sens de la montée ou de la descente.

z Lors que vous descendez une pente, soyez trs prudent surtout

si vous changez de direction.

z Ne tondez jamais un terrain trs raide. z Soyez particulirement prudent lorsque vous tondez en recu-

lant et que vous tirez la tondeuse vers vous.

z Arrtez la tondeuse lorsque vous voulez la basculer, la vider ou

la déplacer, par exemple depuis la zone gazonnée ou pou r aller jusqu’ la zone gazonnée, ou pour passer des allées de jardin.

z N’uti lisez jamais la tondeuse si ses dispositifs de protection

sont abîmés ou ses dispositifs de sécurité défectueux, tels que le déflecteur et / ou le bac de ramassage de l’herbe.

z Soyez prudentž! Ne touchez jamais aux lames si elles

tournent.

z N’approchez jamais vos mains ni vos pieds des pices rotati-

ves. Ne restez pas devant l’ouverture qui projette l’herbe coupée.

z Ne soulevez jamais et ne portez jamais la tondeuse lorsque

son moteur tourne.

z N’ouvrez jamais le capot lorsque le moteur tourne. z Avant de retirer le bac de ramassage de l’erbe : Arrtez le mo-

teur et attendez que les lames ne bougent plus du tout. Aprs avoir vidé le bac de ramassage de l’herbe, remettez-le bien comme il faut.

z Ne passez j amais sur d es graviers av ec l e moteur qui tourne

– Risque de projection de cailloux!

z Evitez dans la mesure du possible de tondre la pelouse lors-

qu’elle est mouillée.

z Arrtez l a tondeuse, débranchez la prise et attendez que l es la-

mes ne bougent plus du tout lorsque, par exempl e, vous voulez

– vous éloigner de la tondeuse – débloquer une lame – vérifier la tondeuse, la nettoyer ou travailler dessus – lorsque la machine a ramassé un objet étranger, et que

vous voulez vérifier que la tondeuse n’est pas abîmée et effectuer les réparations éventuellement nécessaires.

– Lorsque la tondeuse vibre fortement du fait d’un déséquilib-

re (arrter immédiatement et rechercher la cause).

– et lorsque vous voulez effectuer des opératio ns de régla ge

ou de nettoyage.

– vérifier que les câbles électriques ne sont pas emmlés ni

abîmés.

– Si le câble de raccordement es abîmé pendant le travail, il faut

immédiatement le débrancher de la prise de courant du secteur. Ne touchez pas au câble avant de l’avoir débranché de la prise de courant du secteur.

Attention !

Avant utilisation lire la notice d‘emploi!

Tenir les tiers à l‘ecart de la zone dangereuse!

Attention ! - Lames de coupe affûtées Débranchez le raccord de fiche avant tout travail d'entretien !

Page 19

L’entretien

1 Attention ! Couteau rotatif

Avant toute opération d’entretien et de nettoyage :

z Retirez le raccord de fiche. z Ne touchez pas les aubes en éta t de fonctionnement.

z Vérifi ez régulirement que tous l es boulons et vis de fi xation vi-

sibles, notamment ceux du porte-lames, sont bi en vissés puis resserrer si nécessaire.

z Atten tion! Faites toujours changer ou aiguiser vos lames dans

un atelier professionnel, car lorsque des pices ont été démon tées, il faut effectuer un contrôle d’équilibrage conformément aux consignes de sécurité.

z Util iser uniquement des pices de rechange de la marque

WOLF, sinon vous ne pourrez pas tre sr que votre tondeuse est conforme aux consignes de sécurité.

z Ne rangez pas vot re tondeuse dans un local humide. z Pour des raisons de sécurité, changez les pices qui sont

usées ou abîmées.

Batterie

z Si, à la sui te d‘une fausse manipulation ou dans des circon-

stances fâcheuses, de l‘électrolyte (acide) s‘était écoulé de l‘élément de la batterie, tenir compte de ce qui suit:

– Éviter tout contact avec la peau. – Rincer l‘électrolyte à grande eau ou utiliser un agent neut ra-

lisant.

– Ne pas déverser l‘eau de rinçage à l‘égout ou dans la na-

ture, mais la jeter conformément aux prescriptions en vigueur dans votre pays.

– En cas de contact avec la peau ou les yeux, rincer à grande

eau et consulter immédiatement un médecin.

– Faites nettoyer et réparer l‘appareil par l‘atelier spécialisé.

Chargeur

z Ce chargeur es uniquement destiné ŕ la charge des tondeuses

WOLF Compact plus 34 AC.

z N’utiliser jamais le chargeur dans un environnement humide ou

mouillé, mais uniquement dans un local sec.

z Ne débrancher le câbl e qu’en tirant sur la fi che. Tirer sur le

câble pourrait endommager à la fois la fi che et le câble, et compromettre ainsi la sécurié électrique.

z N’utiliser jamais le chargeur lorsque le câble, la fi che ou le

chargeur lui-même ont été endommagés pardes effets extérieurs. Confi er alors le chargeur à l’atelier de réparation le plus proche.

z Eviter d’affec ter le refroidisseme nt du chargeur en obstruant

les fentes de refroidissement. Ne faites pas fonctionner l’appareil à proximité d’une source de chaleur.

z N’ouvrer le chargeur sous aucun prétexte. En casde défaut,

confi ez-le à un atelier de réparation.

Elimination des accumulateurs dans le respect de l‘environnement

Élimination de l’appareil

Montage

Fixer le guidon

1 Attention !

Il est possible de détériorer le câble en pliant ou en sortant la barre de guidage. z Introduisez le câble dans la protection contre le pliage

z Alors que vous régle z la haut eur d e la poi gnée vei ll ez à

ce que le câble ne soit pas ondulé .

1. Dépliez la partie inférieure du guidon et fixez-la en serrant les deux molettes .

2. Réglez la hauteur du guidon souhaitée .

3. Dépliez la partie supérieure du guidon et fixez-la à l‘aide des écrous papillon .

Monter le sac de ramassage

1. Placez la goulotte (1) sur la trappe du sac de ramassage (2)

2. Depuis l‘arrière, pressez la goulotte contre la trappe du sac de ramasssage. La goulotte est fixée dès qu‘elle s‘enclenche

z Il f aut charger les tondeuses à accumul ateur à

plomb avant leur hivernage, de même qu‘après chaque tonte.

z WOLF Ga rt en souhai te fa voris er l e comporte -

ment des consommateurs en faveur de la protection de l‘environnement. En collaboration avec vous et les revendeurs spécialisés WOLF, nous garantissons la récupération et le retraitement des accumulateurs usagés.

Ne jetez pas l’équipement électrique avec les ordures ménagères. Recyclez équipement, accessoires et emballage de façon écologique.

ABC

DACBCDEFG

Page 20

Fonctionnement

Général

Tranches horaires

z Observez les disposi tions spécifiques de la lloi nationale.

Remarques relatives à l’utilisation de la tondeuse à accumulateur WOLF

3 La surface que vous pouvez tondre avec votre tondeu-

se à accumulateur dépend de plusieurs facteurs, à savoir: Type de gazon

Les tondeuses à accumulateurs sont destinées à des gazons souvent ou normalement entretenus. Elles peuvent aussi être utilisées, dans une certaine limite, sur des gazons qui n’ont pas été tondus pendant un certain temps après des vacances. Cependant, la surface pouvant être tondue sera réduite en conséquence. Il es déonseillé d’uti liser ces tondeuses pour des pelouses à végétation sauvage rarement entretenues.

Structure du gazon

La surface de tonte dépend de la densité du gazo n. On obtiendra une surface de tonte moins grande sur des g azons bien touffus comme les gazons de terrains de golf.

Etat du gazon

L'état de la pelouse (sèche, légèrement humide, mouillée) a une forte incidence sur la performance de surface. La meilleure performance de surface est obten ue par p elouse sèche.Si la pelouse est mouillée, l'énergie dép loyée pour la coupe et le ramassage sera plus importante, par conséquent, c'est là aussi que la performance d e surf ace sera la plus basse.

Vitesse à laquelle la tondeuse est sonduite

Cette vitesse détermine la durée de la tonte et par conséquent la surface pouvant être tondue. Il est donc conseillé de passer rapidement la tondeuse sur le gazon. Il faut éviter si possible de passer deux fois sur la même surface et il faut réduire au minimum les bandes de chevauchement. La mise en marche et l’arrêt répétés de la tondeuse dimi nuent également la capacité disponible de l’accumulateur.

Chargement

1 Attention! Utilisez le chargeur u niquement dans un lieu

sec!

1. Retirez le raccord de fiche .

2. Brancher la fiche de l‘appareil de charge sur l‘accumulateur :

3. Enfincher la fiche de l‘appareil de charge dans une prise, une

lampetémoin rouge s‘éclaire alors sur l‘appareil de charge

4. L‘accumulateur est entirement chargé lorsque cette lampe

s‘éteint.

3 Il faut charger les tondeuses accumulateur plomb

avant leur hivernage, de mme qu’aprs chaque -tonte.

z Temps de charge avec l ‘appareil de charge l ivré avec la

tondeuse env. 6 heures.

N‘utiliser que le chargeur livré.

z Veiller au bon logement de la fiche de charge. z Pendant l‘opération de charge, il n‘est pas possible de

mettre la tondeuse en marche.

Régler la hauteur de coupe

1 Attention! Couteau rotatif

Effectuez du travail/des réglages sur l’équipement seulement après que le moteur a été éteint et l’outil de coupure s’est arrêté. z Coupez le moteur et retirez le raccord de fiche.

1. Tirer le levier vers l‘ext érieur .

2. Régler la hauteur de coupe souhaitée .

3. Repousser le levier vers l‘intérieur .

Hauteur de coupe – état de la pelouse

z Tonde z de préférence lorsque l'herbe est sèch e. Tondez l'her-

be humide ou mouillée à une hauteur plus élevée.

z En principe l'hauteur de coupe est de 40 mm.

Mise en route de la tondeuse

z Mettre le moteur en march e qua nd l a tonde use se trouve sur

une surface plane.

z Dans de l‘herbe haute, appuyer légèrement sur le manche

Mise en marche

1. Appuyez sur le bouton et maintenez le enfoncé (1).

2. Amenez la poignée (2) vers le guidon et lâchez le bouton (1).

Arrêt

z Lâchet la poignée (2).

Disjoncteur de sécurité

3 En cas de surcharge ou de blocage, le moteur s`arrête

automatiquement!

Retirer la clé de contact et remédier la cause de l`arrêt!

z Surcharge: Haut eur de coupe trop basse, avance tro p rapide. z Blocage: Corps étrangers dans la zone de tonte (par ex. bran-

ches).

z L`apparei l pou rra tre remi s en march e au bout de 5 mi n. en vi-

ron.

Conseils pour tondre

z Pour éviter que n’apparaisse un effet de rayures, il faut que

les passages successifs de la tondeuse se chevauchent de quelques centimètres .

JJK

OOP

Page 21

Tonte / Ramassage (cut / collect)

Activez la fonction « cut/collect » (couper/ramasser)

1 Attention! Couteau rotatif

Effectuez des réglages sur l’équipement seulement après que le moteur a été éteint et l’outil de coupure s’est arrêté. z Ne mettez pas le moteur en marche jusqu’à ce que vos

pieds ne se trouvent à une distance sûre de l’outil de coupure.

1. Commutez l’interrupteur à « CUT/COLLECT ».

2. Accrochez le sac de collecte si besoin est.

3. Mettez le moteur en marche.

Accrochez le sac de collecte

1 Attention! Couteau rotatif

Effectuez des réglages sur l’équipement seulement après que le moteur a été éteint et l’outil de coupure s’est arrêté. z N’attachez pas le sac de collecte jusqu’à ce que vos

pieds ne se trouvent à une distance sûre de l’outil de coupure.

1. Soulever le capot.

2. Accrocher le bac de ramassage en insérant les crochets dans les orifices du châssis (voir flcche).

3. Rabattre le capot.

Vider le bac récolteu

Quand le sac de collecte est plein, le rabat baisse tout seul .

1 Attention ! Couteau rotatif

Effectuez des réglages sur l’équipement seulement après que le moteur a été éteint et l’outil de coupure s’est arrêté.

z Coupez le moteur et retirez le raccord de fiche. z Videz le sac de collecte. z Enlevez les possibles obstructions de l’espace de

coupure avant de commencer.

3 Instructions pour l’indicateur de niveau :

Pour un fonctionnement efficace de l’indicateur de niveau, nettoyez régulièrement les trous d’au-dessous de l’indicateur de niveau du sac de collecte, à l’aide d’une brosse à main.

Paillage (mulch)

Le “paillage“ consiste à couper l‘herbe à plusieurs reprises à l‘aid e d‘un système de coupe spécial et de la remettre sur le sol. Il n‘y a donc pas de déchets. De plus, le“paillage“ protège la pelouse contre le dessèchement.

3 Instructions pour le paillage

Nous recommandons : z En fonction de la longueur de l’herbe, paillez 1 – 2 x par

semaine

z L’herbe ne doit pas être trop haute ou trop mouillée ! z Allez lentement alors que vous paillez z Faites attention que les canaux d’aubage se

chevauchent.

z Ne coupez pas l’herbe plus de 20 mm.

3 Remarque:

Le paillage n’est pas recommandé dans cas de l’herbe affectée par la mousse ou embrouillée, parce que le matériau coupé demeure sur la surface de la mousse et/ou sur l’embrouillement, de sorte qu’il ne peut pas être absorbé par le sol. z Scarifiez et fumez régulièrement la pelouse.

Activer la fonction de paillage

1 Attention! Couteau rotatif

Effectuez des réglages sur l’équipement seulement après que le moteur a été éteint et l’outil de coupure s’est arrêté. z Ne mettez pas le mote ur en marche jusqu’à ce que vos

pieds ne se trouvent à une distance sûre de l’outil de coupure.

1. Enlevez le sac de ramassage.

2. Réglez le commutateur sur “MULCH“.

3. Mettez le moteur en marche.

Page 22

Entretien

Général

1 Attenti on ! Couteau rotatif

Avant toute opération d’entretien et de nettoyage :

z Retirez le raccord de fiche. z Ne touchez pas les aubes en état de fonctionnement.

Nettoyage

z Nettoyer la tondeuse avec une brosse ou un chiffon après

chaque tonte.

z Nettoyer la trappe de paillage réguličrement avec une

balayette .

z Ne jamais nettoyer la tondeuse au jet d‘eau. Remiser la ton-

deuse dans un endroit sec.

Remiser la tondeuse pour l‘hiver

z Après la saison, nettoyer la tondeuse á fond.

z Faire réviser la tondeuse dès l‘automne par une station-ser-

vice WOLF agréée.

z Ne jamais nettoyer la tondeuse au jet d‘eau et ne la remiser

que dans un endroit sec.

Remplacement des couteaux

z Avant d'effectuer tous travaux autour des lames, de

l'embrayage et de la barre de coupe, retirer le raccord de fiche et mettre des gants de protection.

1 Attention !

Il peut se développer un déséquilibre ap rès le réaffûtage de l’aube. z Faites reaffûter toujours les aubes dans un atelier

spécilisé, parce qu’il faut effectuer une vérification de l’équilibre conformément aux règlements de sécurité.

z Faites changer toujours les aubes dans un atelier spécialisé.

Un torquemètre de 10 mm est obligatoirement éxigé. Couple de serrage pour les vis : 6 - 7 N-m .

z N‘employez que des pièces de rechange d‘origine.

Pièces de rechange

Comment remédier aux pannes

Numéro d‘article Désignation pour la commande Information produit 4904 031 Sac de ramassage 4908 096 Vi 34 X Lame de rechange 4908 074 Appareil de charge

Mesures r prendre (X) par:

Dysfonctionnements Causes possibles

L‘atelier de service

après-vente WOLF

L‘utilisateur

L‘appareil fonctionne bruyamment et vibre fortement

• La lame est endommagée

X ---

• La lame s‘est desserrée de sa fixation

--- X

Le moteur ne démarre pas

• La batterie est vide

--- X

• La lame est bloquée

--- X

• Raccord de fiche non branché

--- X

Mauvaise performance/capacité de tonte

• La lame est émoussée

X---

• Hauteur de coupe non adaptée

--- X

• Le bac de ramassage est obstrué

--- X

• La batterie est défectueuse

X ---

IEn cas de doute, consulter toujours l‘atelier de service aprés-vente WOLF. Attention, arrêter la tondeuse avant tout contrôle, tout nettoyage et tous travaux sur la lame et retirer la fiche secteur.

Page 23

Conditions de la garantie

La carte de garantie remplie par les vendeurs ou le justificatif d‘achat doivent être conservés avec soin.

La société Wolf-Garten fournit une garantie selonl‘état actueldela technique et l‘objectif d‘utilisation / le domaine d‘application pour une durée de 24 mois à partir de la date d‘achat. Les droits légaux du consommateur final ne sont pas entravés par les directives suivantes en matière de garantie.

Conditions préalables à l‘application de la garantie de 24 mois:

- Utilisation de l‘appareil exclusivement à usage privé.

Dans le secteur professionnel ou pour les sociétés de location, la garantie est de 12 mois.

- Manipulation réglementaire et respect de toutes les consignes figu-

rant dans le mode d‘emploi, qui fait partie de nos conditions de garantie.

- Respect de la périodicité prescrite pour la maintenance.

- Pas de modification arbitraire de la construction.

- Montage de pièces détachées / accessoires WOLF originaux.

- Présentation de la carte de garantie remplie et/ou de la preuve d‘achat.

La garantie ne s‘applique pas à l‘usure normale des dents ni aux pièces de fixation de ces dents telles que les disques de friction, les courroies trapézoïdales / dentées, les roues/pneus, le(s) filtre(s) à air, les bougies /cosses d‘allumage. En cas de réparation arbitraire, tout droit à la garantie est automatiquement supprimé. Les défauts et les imperfections dont les causes sont attribuées à un défaut de matériau ou de fabrication sont réparés exclusivement par nos ateliers partenaires (le vendeur a droit aux améliorations) situés près de chez vous ou le fabricant s‘il est plus proche. Les droits dépassant les limites de la garantie sont exclus. Un droit à une livraison compensatrice n‘existe pas. Les dommages éventuels survenus pendant le transport ne doivent pas être communiqués à notre société mais au transporteur concerné pour conserver les droits à indemnité envers cette entreprise.

Les prestations de garantie seront exécutées par nos ateliers agréés ou chez:

Graham NV-SA Zoning Industriel21 1440 Wauthier-Braine

Tel.: ++ 32 (2) - 3 67 16 11 Fax: ++ 32 (2) - 3 67 16 12 E-mail: [email protected]

WOLF-Garten Schweiz AG Nordringstraße 16 4702 Oensingen

Tel.: ++ 41 (62) - 3 88 04 50 Fax: ++ 41 (62) - 3 88 04 60

WOLF-Garten GmbH & Co KG Industriestraße 83-85 57518 Betzdorf

Tel.: ++ 49 (27 41) - 28 15 00 Fax: ++ 49 (27 41) - 28 12 99 E-mail: [email protected]

Page 24

IComplimenti per aver scelto un tosaerba WOLF

Contenuto

Dati tecnici . . . . . . . . . . . . . . . . . . . . . .25

Indicazioni di sicurezza . . . . . . . . . . . . . . .26

Montaggio . . . . . . . . . . . . . . . . . . . . . .27

Messa in opera . . . . . . . . . . . . . . . . . . . .27

Manutenzione. . . . . . . . . . . . . . . . . . . . .29

Ricambi . . . . . . . . . . . . . . . . . . . . . . . .30

Interventi di riparazione. . . . . . . . . . . . . . . .30

Condizioni di garanzia . . . . . . . . . . . . . . . .30

Dichiarazione CE di Conformità . . . . . . . . . . 128

Le caratteristiche della dotazione in sintesi

–

Sistema CCM: tagliare (Cut), raccogliere (Collect), sminuzzare fi nemente (Mulch) - tutto con un apparecchio

– regolazione centralizzata dell’altezza di taglio – impugnatura pieghevole per un deposito con minimo ingomb-

ro e trasporto semplificato

– Regolazione in altezza dell‘impugnatura in 2 posizioni – sacco raccoglierba spazioso e facile da svuotare con indica-

tore di livello

– materiali di prima qualità, lavorazione eccellente e Design at-

traente

– Ready-to-use: da 0 alla rasatura in soli 30 secondi

Dati tecnici

Leggere attentamente le istruzioni per l‘uso e familiarizzare con gli elementi di comando e con il coret to utilizzo dell‘apparecchio. L‘utente è responsabile degli incidenti causati ad altre persone o alla loro proprietà. Osservare le idicazioni, le spiegazioni e le prescrizion i.

Non lasciare mai bambini o altre persone che non conoscono le istruzioni per l'uso nei pressi della falciatri ce. Non è consentito a persone al di sotto dei 16 anni di utilizzare questo apparecchio.

Ci riserviamo per tanto eventuali modifiche tecnici dovute all' u l teriore sviluppo dei nostri prodotti.

D Misuratione della rumorositá all'altezza dell'orecchio

dell'utente eseguita in confomotà alla norma EN 836.

E Vibrazioni misurate sul manubrio di guida, con utente, in

conformitá a EN 1033, EN 836. L’accelerazione ponderata tipica è di:

Compact plus 34 AC

Typ 4908 ... A 72 cm B 36 cm C 38 cm D LP 77 dB (A) E a

< 2,5 m/s

Capacità (Batteria) 9,0 Ah Tensione (Batteria) / Corrente normale 24 V

/ 18 A

Sacco di raccolta 35 l Larghezza di taglio 34 cm Altezza di taglio 20, 30, 40, 50, 60 mm Peso 19 kg

caricabatterie

Input 230 V ~ / 50 Hz Output 24 V / 1,5 A Tempo di ricarica 6 h

Istruzione d’uso

Page 25

Indicazioni di sicurezza

Legenda simboli

Dati generali

z Questo tosaerba è previsto per la cura di superfici erbose e

prati per uso privato. Per evitare la messa in pericolo fisica dell‘operatore o di altre persone, il tosaerba non può essere impiegato per scopi diversi da quelli di destinazione.

z Non falci are mai nelle immediat e vicinanze di persone, in par-

ticolare bambini e animali.

z Falciare soltanto di giorno o con una illuminazione artificiale

adeguata.

Prima della falciatura

z Non fal ciare mai, senza essersi prima infilati calzature e cal-

zoni lunghi.

z Non falciare mai a piedi nudi o se si sono calzati sandali leg-

geri.

z Esaminare il terreno, su cui si impiega la macchina ed elimi-

nare tutti gli oggetti, che possono essere raccolti ed el iminati.

z Controllare di frequente l’usura e le deformazioni del disposi-

tivo raccoglierba.

z Prima dell‘utilizzo (controllo a vista) controllare, se gli stru-

menti da taglio e i loro mezzi di fissaggio sono spuntati o danneggiati. Sostituire la serie completa di strumenti da taglio

Per la falciatura

z Non inclinare l’apparecchio, quando si accende il motore, a

meno che l’apparecchio debba essere inclinato per l’avviamento. In tal caso non inclinare l‘apparecchio più di quanto sia assolutamente necessario e sollevare soltanto la parte, che è distante dall‘operatore. Verificare se mpre che le due mani si trovino in posizione di lavoro, prima di ricollocare l‘appa recchio sul terreno.

z Attenzione, pericolo! Lo strumento da taglio continua a funzi-

onare!

z Osservare la distanza di sicurezza prescritta dall’asta dell’im-

pugnatura.

z Accendere il motore soltanto, quando i Vostri piedi sono ad

una distanza di sicurezza dagli strumenti da taglio.

z Prestare attenzione che ci sia un appoggio sicuro, in partico-

lare lungo i pendii. Non correre mai, procede re tranquil lamente.

z Lungo i pendii falciare sempre trasversalmente rispetto alla

pendenza, non verso l’alto o il basso.

z Sui pendii si dovrà prestare particolare attenzione, se si cam-

bia direzione.

z Non falciare su pendii ripidi. z Occorre essere parti colarmente prudenti, quando si falcia

all’indietro e si tira verso di sé il tosaerba.

z Spegnere il tosae rba, se si desidera inc linarlo, fa rlo marc iare

a vuoto o trasportarlo, per es. da/verso il prato o su strada.

z Non utilizzare mai l’apparecchio con dispositivi di protezione

danneggiati o dispositivi di sicurezza mancanti come dispositivi di deviazione e/o raccoglierba.

z Prestare particolare attenzione a non afferrare le lame, ment-

re lavorano.

z Non portare mai mani o piedi in vicinanza delle parti rotanti.

Non intrattenersi davanti all‘apertura di scaric o dell‘erba.

z Non sollevare o portare mai un tosaerba con motore funzio-

nante.

z Non aprire mai la serranda di protezione, quando il motore è

ancora in funzione.

z Prima di tog liere il dispositivo raccoglierba: spegnere il mot ore

e attendere l‘arresto dello strumento da taglio. Dopo lo svuotamento fissare in modo accurato il dispositivo raccoglierba.

z Non marciare mai con motore i n funzione sopra la ghiaia - p e-

ricolo di lancio di pietrisco!

z Dove possibile, non falciare nell’erba bagnata. z Nelle seguenti circostanze è necessario spegnere l'apparec-

chio, staccare la chiave di accensione e arrestare l'apparecchio:

– lasciare il tosaerba – sbloccare una lama bloccata – controllare, pulire l‘apparecchio e poi lavorarci sopra – controllare eventuali danneggiamenti dell‘apparecchio, se

si sono incontrati corpi estranei ed eseguire le riparazioni necessarie.

– se il tosaerba vibra molto a causa dello squilibrio (spegnere

subito e cercare la causa).

– se si vuole eseguire lavori di regolazione o pulitura. – controllare, se i cavi di collegamento sono attorcigli ati o

danneggiati.

– Se il cavo di collegamento viene danneggiato durante l’uso,

deve essere subito staccato dalla rete. Non entrare in contatto con il cavo, prima che sia staccato dalla rete.

La manutenzione

1 Attenzione! Lama rotante

Prima di effettuare qualsiasi manutenzione e pulizia:

z Staccare la spina a ponte. z Non toccate lame in movimento.

z Non spruzzare l’apparecchio con acqua - in particolare con

alta pressione.

z Controllare regolarmente l’accoppiamento preciso di tutte le

viti e dadi visibili, in particolare della barra di taglio e serrare.

z Attenzione! Fare eseguire sempre il cambio delle lame o la

loro riaffilatura da una officina specializzata, dato che dopo l‘allentamento dei pezzi si dovrà eseguire il controllo dello squilibrio secondo le norme di sicurezza corrispondenti.

Attenzione!

Prima dell‘uso leggere istruzioni!

Allontanare le per-sone dalla zona di pericolo!

Attenzione!Lame taglienti Prima di effettuare la manutenzione staccare la spina a ponte.

Page 26

z Utilizzare sol tanto ricambi originali WOLF, altrimenti non si

avrà alcuna garanzia che il tosaerba soddisfi l e norme di si curezza.

z Non depositare il tosaerba in locali umidi. z Per moti vi di sicurezza sosti tuire le parti usura te o danneggia-

te.

Batterie

z Se, a seguito di un uso improprio o di circostanze estrema-

mente avverse, dovesse fuoriuscire l‘elettrolito (acido) dalla cella, osservare quanto segue:

– Evitare il contatto con la pelle. – Sciacquare via l‘elettrolito con acqua o con un neutralizza-

tore.

– L‘acqua di lavaggio non deve venire a contatto con lo scari-

co o con il terreno, deve essere smaltita separatamente.

– In caso di contatto con la pelle o con gli occhi, lavare con

acqua e ricorrere all‘assistenza medica.

– Fare pulire l‘apparecchio da un‘off icina speci alizzata e fare

mettere di nuovo in esercizio

Caricabatterie

z Questo carica batterie deve essere usato solo per i tosaerba

WOLF modello Compact plus 34 AC.

z Non riporre o usare i l caricabat terie in luoghi umi dl o b agnati

ma solo in ambienti asciutti.

z Scollegare il caricabatterie dalla relativa presa afferrando lo

spinotto ed evitando di tirare il cavo poichè si potrebbe ro causare dei danni alle con nessioni interne che renderebbero inservibile il caricabatterie stesso.

z Non util izzare mai il caricabatterie se il cavo, la spina o qual-

che altro componente del tosaerba siano guasti. Ogni riparazione dovrà essere effet-tuata esclusivamente da personale qualifi cato.

z Assicurarsi che il raffreddamento del caricaricabatterie sia

sempre garantito tenendo pulita e libera la griglia di raffreddamento. Non utilizzare il caricabatterie nelle vicinanze di sorgenti di ca lore.

z Non tent are di smontare il caricabatterie o di aprire

Smaltire le batteria in modo ecologico

Smaltimento rifi uti

Montaggio

Fissare l‘asta dell‘impugnatura

1 Cautela!

Il cavo può venire danneggiato quando viene piegata od estratta l’impugnatura.

z Avvolgete il cavo nella protezione curva . z Quando regolate l’ altezz a del’imp ugnatura abbiat e cura

che il cavo non sia arricciato .

1. Sollevare la parte inferiore dell‘impugnatura ed avvitarla saldamente ai due volantini .

2. Impostare l‘altezza desiderata dell‘impugnatura .

3. Sollevare la parte superiore dell‘impugnatura ed avvitarla saldamente ai due dadi ad alette .

Montare il raccoglierba

1. Collocare il contenitore (1) sul raccoglierba (2) .

2. Premere il contenitore da dietro sul raccoglierba. Il contenitore bloccato, quando si sente lo scatto .

Messa in opera

Generale

Tempo d’esercizio

z Si prega di osservare l e prescrizioni vigenti nei singoli stati.

z Le batterie contengono Pb e perciò devono

essere smaltite in modo opportuno. Fare smaltire le batterie difettose da officine specializzate.

z Il WOLF-Garten potrebbe richiedere un com-

portamento ecologico da parte degli utenti. In collaborazione con Voi e i concessionari della WOLF garantiamo la restituzione e il riciclaggio delle batterie consumate.

z l’i nvolucro. Se il caricabatterie non funziona,

farlo ispezionare da un centro assistenza qualifi cato.

Non smaltire apparecchiature elettriche insieme ai rifi uti domestici. Riciclare componenti, accessori e imballaggi in modo ecologico.

ABCDACBCDEFGEFG

Page 27

Cenni sull’impiego dei toagliaerba WOLF ad accumulatore

3 La superfi cie di t aglio del prato dipende, con il Vostro

tagliaerba ad accumulatore, da diversi fattori, cioè: Tipo di erba

I tagliaerba ad accumulatore sono adatti per s uper fi ci prato spesse volte curato, normalmente curato e condizionatamente anche per prati abbandonati per i periodi delle vacanze. La capacit’a di taglio rispetto a lla superfi cie tende a calare proporzionalmente nella sequenza succitata. Per prati con colture a fi ori selvaggi, raramente tagliati, tali tagliaerba ad accumulatore non sono consigliabili.

Struttura del prato

Il rendimento/taglio tende a calare a seco nda del la dens ità del prato. Il rendimento più basso lo si ottien e con i prati es tremamente densi, ad esempio per il Gold.

Condizioni del prato

Le condizioni del prato (asciutto, rugiadoso, bagnato) influiscono in modo determinante sulla resa per metro quadro. La maggiore resa per metro quadro si ottiene se il prato è asciutto. Se il prato è bagnato, per il taglio e la raccolta viene usata più energia, di conseguenza anche la resa per me tro quadro è più bassa.

Velocità avanzamento/taglio

La velocità di taglio infl uenza la durata d el lavoro e quindi i l rendimento/superfi cie realizzabile. Per tale motivo, viene consigliato un taglio con avanzamento veloce. Evitare di passare due volta sulla identica traccia e tenere il vordo di sovrapposizione più stretto possibile. Anche un reiterat o inserimento/disinserimento dell’apparecchio, tende a ri durre la esistente capacità dell’accumulatore.

Carica

1 Attenzione! Impiegare il carica-batterie soltanto in loca-

li asciutti!

1. Staccare la spina a ponte .

2. Innestare la spina del caricatore nella presa di corrente .

3. Si illumina la spia rossa sull‘apparecchio .

4. L‘accumulatore caricato completamente quando la spia si spegne.

3 Tagliaerba ad accumulatore di piombo , vanno ricaricati

in inverno prima di metterli in rimessa. Ci vale anche dopo ogni operazione di taglio.

z Tempi di carica con apparecchiatura di carica accluso

circa 6 ore.

z Usare solo l‘apparecchio di carica z Fare attenzione che il connett ore di carica sia posiziona-

to correttamente.

z Durante la carica non possibile accendere effe ttuata, sfi-

lare la spina.

Impostate l’altezza del taglio

1 Attenzione! Lama rotante

Fate dei lavori/regolazioni sull’attrezzo solo dopo aver spento il motore e dopo che l’elemento da taglio si sia completamente fermato. z Spegnere il motore e staccare la spina a ponte.

1. Tirare la leva verso l‘esterno .

2. Impostare l‘altezza di taglio desiderata .

3. Premere di nuovo la leva all‘interno .

Altezza di taglio

z Tagliare possi bilmente su prato asciutto per non danneggiare

la cotica erbosa. In caso di prato umido ed erba alta, tagliare con una maggiore altezza di taglio.

z Di regola si tosa ad un'altezza di taglio di 40 mm.

Avviare il tagliaerba

z Avviare la tosaerba su superficie piana. z Possibil mente non nel l‘erba alta . In quest o caso incli nare leg-

germente come risulta dalla figura .

Per avviare il motore

1. Tener premuto il pulsante (1).

2. Tirare la leva (1) e lasciare il pilsante (2).

Per spegnere il motore

z Lasciare la leva (2).

Interruttore salvamotore

3 In caso di sovraccarico o bl occaggio, il motore si disin-

serisce automaticamente!

Estrarre la chiave di accensione ed eliminare la causa!

z Sovraccarico: Altezza di taglio troppo bassa, avanzamento

troppo rapido.

z Bloccaggio: corpi estranei nella zona di taglio (per es. rami). z L‘attrezzo pu essere reinserito dopo ca. 5 min.

Suggerimenti per la rasatura

z Per non creare strisce erbo se, le vie di t aglio devono sempre

sovrapporsi per alcuni centimetri .

Tagliare / Raccogliere (cut / collect)

Attivate la funzione “taglia/raccogli”

1 Attenzione! Lama rotante

Iniziate regolazioni sull’attrezzo solo dopo aver spento il motore e dopo che l’elemento da taglio si sia completamente fermato. z Non avviate il motore fino a che i vostri piedi non siano

ad una distanza di sicurezza dall’elemento da taglio.

1. Girate l’interruttore sulla funzione “TAGLIA/RACCOGLI”.

2. Appendete il sacco raccoglitore se necessario.

3. Avviate il motore.

Appendete il sacco raccoglitore

1 Attenzione! Lama rotante

Iniziate regolazioni sull’attrezzo solo dopo aver spento il motore e dopo che l’elemento da taglio si sia completamente fermato. z Non appendete il sacco raccoglitore fino a che i vostri

piedi non siano ad una distanza di sicurezza dall’elemento da taglio.

Sollevare la copertura di protezione.

2. Appendere il sacco per la raccolta al gancio che si trova nella cavit dell‘intelaiatura (vedere freccia).

3. Collocare la copertura di protezione.

JKL

MNOOP

Page 28

Svuotate il sacco raccoglitore

Quando il sacco raccoglitore è pieno, il risvolto si abbassa automaticamente.

1 Attenzione! Lama rotante

Iniziate delle regolazioni sull’att rezzo solo dopo aver spento il motore e dopo che l’elemento da taglio si sia completamente fermato.

z Spegnere il motore e staccare la spina a ponte. z Svuotate il sacco raccoglitore. z Prima di inizia re rimuovet e potenz iali ostacoli nell o spa-

zio dove volete tagliare.

3 Istruzioni per l’indicatore di livello:

Per un funzionamento efficiente dell’indic atore di livello, pulite regolarmente i fori sotto l’indicatore di livello nel sacco raccoglitore con una spazzola a mano.

Pacciamatura (mulch)

Durante il „mulching“ l‘erba viene tagliata pi volt e da uno speciale sistema di taglio e riportata sul terreno. Cos non si ha nessuno scarto di erba. Inoltre il „mulching“ evita che il prato si secchi.

3 Istruzioni per la pacciamatura

Raccommandiamo: z A seconda della crescita dell’ erba, fat e la paccia matu ra

1–2x la settimana

z L’erba non dovrebbe essere troppo alta né troppo ba-

gnata!

z Andate piano quando fate la pacciamatura z Abbiate cura che i canali della la ma non si sovrapponga-

no.

z Non tagliate l’erba più di 20 mm.

3 Nota:

Non è consigliabile fare la pacciamatura nel caso di erba aggrovigliata o piena di muschio, perchè il materia le tagliato rimane sulla superficie del muschio e/o dei grovigli e così non può essere assorbita dal terreno. z Scarificate e concimate il prato regolarmente.

Attivare la funzione di mulching

1 Attenzione! Lama rotante

Iniziate regolazioni sull’attrezzo solo dopo aver spento il motore e dopo che l’elemento da taglio si sia completamente fermato. z Non avviate il motore fino a che i vostri piedi non siano

ad una distanza di sicurezza dall’elemento da taglio.

1. Togliere il raccoglierba.

2. Ruotare l‘interruttore su „MULCH“.

3. Avvia t e il mo to re .

Manutenzione

Generale

1 Attenzione! Lama rotante

Prima di qualsiasi lavoro di manutenzione e di pulitura:

z Staccare la spina a ponte. z Non toccate lame in movimento.

Pulizia

z Dopo ogni tosat ura abbiate l‘avvertenza di pulire la tosaerba

con uno straccio oppure con uno scopino.

z Pulire ad int ervalli regolari il contenitore dell‘erba finemente

sminuzzata con uno spazzolone a mano .

z In nessum cas o usa re acq ua! Tenere i l t osaerba i n a mbie nte

asciutto.

Accantonamento durante l‘inverno

z Terminata la stagione si dorvr pulire accuratamente la tosa-

erba.

z Mai spru zzare la tosaerbe con acqua, n collocarla in ambi enti

umidi.

Sostituzione delle lame

z Prima di ogni intervento sulle lame, sul giunto e sulla barra

portalama, staccare la spina a ponte e indos sare guanti di protezione.

1 Attenzione!

Dopo aver affilato la lama si può verificare uno sbilanciamento. z Fate sempre riaffilare le lame da un’officina specializza-

ta, perchè un controllo del bilanciamento dovrebbe sempre essere fatto secondo le norme di sicurezza.

z Fate sempre sostituire le l ame da un’officina specializzat a. E’

richiesta obbligatoriamente una chiave dinamometrica da 10 mm. Coppia di serraggio delle viti: 6 - 7 N-m .

SQT

Page 29

Ricambi

Interventi di riparazione

Condizioni di garanzia

Custodite con cura il certificato di garanzia compilato dal venditore oppure il documento d‘acquisto.

Per la durata di 24 mesi a partire dalla data d‘acquisto, la Ditta WolfGarten presta garanzia in conformit al rispettivo stato della tecnica e allo scopo/campo d‘applicazione. I diritti legali del consumatore finale non vengono compromessi mediante i criteri di garanzia di seguito elencati.

Premesse per il diritto alla garanzia di 24 mesi:

- Impiego dell‘apparecchio esclusivamente per uso privato.

Nel campo industriale oppure negli esercizi di noleggio, la garanzia viene ridotta a 12 mesi.

- Uso conforme allo scopo e rispetto di tutte le avvertenze delle istruzioni sull‘uso che formano parte integrante delle nostre condizioni di garanzia.

- Rispetto degli intervalli di manutenzione prescritti.

- Nessuna variazione della costruzione su propria iniziativa.

- Montaggio delle parti di ricambio originali/accessori della WOLF.

- Presentazione del documento di garanzia compilato e/o del certificato d‘acquisto.

La garanzia non si estende alla normale usura delle lame, alle parti di fissaggio delle lame come ruote di frizione, cinghie trapezoidali e cinghie dentate, ruote portanti/pneumatici, filtri dell‘aria, candele d‘accensione e cappucci per candele. In caso di riparazioni effettuate in proprio, si estingue automaticamente ogni diritto di garanzia. I difetti e le carenze che si dovessero presentare le cui cause sono riconducibili a difetti di materiale o di produzione, vengono rimossi esclusivamente dalle nostre officine autorizzate (il venditore ha il diritto alla riparazione) oppure dal produttore stesso, se egli fosse pi vicino alla Vostra sede. Sono escluse rivendicazioni non rientranti nella prestazione di garanzia. Non ammessa una rivendicazione per la fornitura di parti di ricambio. Eventuali danni dovuti al trasporto non devono essere segnalati a noi, ma alla ditta competente per il trasporto, poich in caso contrario i diritti all‘indennizzo da parte di queste imprese decadono.

Articolo N° Denominazione articolo Informazione sul prodotto

4904 031 Sacco di raccolta 4908 096 Vi 34 X Lama di ricambio 4908 074 caricabatterie

Rimedio (X):

Problema Possibi causale

Officina Di

assistenza WOLF

In modo

autonomo

Funzionamento rumoroso, forte vibrazione dell‘apparecchio

• Lama danneggiata

X ---

• Lama di fissaggio allentata

--- X

Il motore non funziona

• Accumulatore vuoto

--- X

• Lama bloccata

--- X

• Spina a ponte non inserita

--- X

Pessime prestazioni di raccolta

/ Cattiva falciatura

• Lama smussata

X ---

• Cesto raccoglierba otturato

--- X

• Altezza di taglio non regolata

--- X

• Accumulatore guasto

X ---

In caso dubbio rivolgersi sempre ad un‘officina di assistenza WOLF.

Attenzione, arrestare il tosaerba prima di ogni controllo, lavoro di pulitura o di lavori alla lama ed estrarre la chiave di accensione.

Le prestazioni in garanzia vengono rese dalle nostre officine autorizzata contrattualmente o nel caso di:

WOLF Italia S.r.l. Via G. Galilei 5 20060 Ornago (Mi)

Tel.: ++ 39 (0 39) - 62 86 41 Fax: ++ 39 (0 39) - 6 01 02 57 E-mail: [email protected]

WOLF-Gartten Schweiz AG Nordringstraße 16 4702 Oensingen

Tel.: ++ 41 (62) - 3 88 04 50 Fax: ++ 41 (62) - 3 88 04 60

Page 30

nHartelijk gefeliciteerd met de aanschaf van uw WOLF gazonmaaier

Inhoud

Technische gegevens . . . . . . . . . . . . . . . .31

Veiligheidsvoorschriften . . . . . . . . . . . . . . .32

Montage . . . . . . . . . . . . . . . . . . . . . . .33

Gebruik . . . . . . . . . . . . . . . . . . . . . . . .33

De verzorging. . . . . . . . . . . . . . . . . . . . .35

Reserveonderdelen. . . . . . . . . . . . . . . . . .36

Opheffen van storingen. . . . . . . . . . . . . . . .36

Garantievoorwaarden. . . . . . . . . . . . . . . . .36

EG-Conformiteitsverklaring. . . . . . . . . . . . . 128

Typische kenmerken in het kort

–

CCM-systeem: Maaien (Cut), Vangen (Collect), Mulchen (Mulch) - alles met één machine

– Centrale instelling van de maaihoogte – Inklapbare duwboom voor ruimtebesparend opbergen en

eenvoudig vervoeren

– Duwboom hoogte instelling 2-voudig – Makkellijk te legen, ruime opvangzak met vulindicator – Hoogwaardig materiaal, uitstekende verwerking en attractief

design

– Ready-to-use: van uitpakken tot maaien in 30 seconden

Technische gegevens

Lees het instructieboekje aandachtig door en stelt u zich op de hoogte van de bedieningsorganen en het correcte gebruik van het apparaat. De gebruiker is aannsprakelijk voor ongevallen met andere personen en voor schade aan hun eigendommen. Neem de aanwijzingen, voorschriften en de verklarende teksten in acht.

Kinderen of andere personen die de gebruiksaanwijzing niet kennen, mogen de grasmaaier nooit gebruiken.

Veranderingen en technische aan-passingen voorbehouden

D Lawaaimeting aan het oor van de bedienende persoon wordt

uitgevoerd overeenkomstig EN 836.

E Trillingen gemeten aan de duwstang, met bedienende per-

soon, conform EN 1033, EN 836. De gemiddelde gewogen versnelling is:

Compact plus 34 AC

Typ 4908 ... A 72 cm B 36 cm C 38 cm D LP 77 dB (A) E a

< 2,5 m/s

Capaciteit (Accu) 9,0 Ah Spanning (Accu) / Verbruik 24 V

/ 18 A

Opvangzack 35 l Maaibreedte 34 cm Maaihoogte 20, 30, 40, 50, 60 mm Gewicht 19 kg

Acculader

Input 230 V ~ / 50 Hz Output 24 V / 1,5 A Oplaadtijd 6 h

Gebruiksaanwijzing

Page 31

Veiligheidsvoorschriften

Betekenis van de symbolen

Algemene aanwijzingen

z Deze grasma aier is voor het onderhoud van privé gazon s bes-

temd. Vanwege het gevaar voor lichamelijk letsel van de gebruiker of van derden mag de grasmaaier niet voor andere doeleinden gebruikt worden.

z Maai nooit in de nabijheid van anderen, van vooral kinderen of

dieren.

z Maai alleen bij daglicht of bij passend kunstlicht.

Voor het maaien

z Draag altijd stevige schoenen en een lange broek tijdens het

maaien.

z Maai nooit op blote voeten of in lichte sandalen. z Controleer het te maaien terrein en verwijder alle voorwerpen

die door de grasmaaier gegrepen en weggeslingerd kunnen worden.

z Controleer de grasopvangbak vaak op slijtage en vervormin g. z Controleer voor het gebruik (optische controle), of de messen

en bevestigingsmiddelen bot of beschadigd zij n. Vervang botte of beschadigde messen altijd als set, om geen onbalan s te veroorzaken.

Bij het maaien

z Kantel de grasmaaier niet, als u de motor inschakelt, tenzi j de

maaier bij het opstarten gekanteld moet worden. Als dit het geval is, kantel de maaier dan niet meer dan absoluut noodzakelijk is en til alleen het gedeelte omhoog dat zich niet aan de kant van de gebruiker bevindt. Contro leer altij d, of uw handen allebei in werkpositie zijn, voordat u de grasmaaier weer terug op de bodem zet.

z Attentie, gevaar! Messen lopen na! z Houdt de veiligheidsafstand aan die door de stang van de

handgreep aangegeven is.

z Zet de motor pas aan, als uw voeten zich op een veilige af-

stand van de messen bevinden.

z Let op een stabiele stand, vooral op een helling. Nooit snel,

maar altijd rustig naar voren lopen.

z Maai op een helli ng altijd in dwarsrichting t.o.v. de helling,

nooit van boven naar beneden.

z Op een helling moet u vooral oppassen als u van richting ve-

randert.

z Maai niet op een st eile helling. z Wees vooral voorzi chtig, als u achterwaarts maait en de gras-

maaier naar u toe trekt.

z Zet de maaier ui t, als u hem kant elt, beweegt zonder te maai-

en of vervoert, bijv. van of naar het gazon of op wegen.

z Gebruik de grasmaai er nooit als de veiligh eidsinrichtingen zo-

als grasopvangbak en/of afbuiginrichting beschadigd zijn of zelfs ontbreken.

z Let op, geen snijdende vlakken aanraken. z Houdt uw handen en voeten altijd uit de buurt van roterende

delen. Ga niet voor de opening staan waaruit het gras uitgeworpen wordt.

z Til een grasmaaier nooit op en draag hem nooit als de motor

nog loopt.

z Open de veilighe idsklep nooit als de motor nog loopt. z Voor het afnemen van de grasopvangbak: Motor afzetten en

wachten totdat de messen helemaal stil staan. De grasopvangbak zorgvuldig bevestigen nadat hij leeggemaakt is.

z Nooit met lo pende motor over kiezelstenen rijden - Steenslag! z Zo mogelijk niet maaien als het gras nat is. z Onder de volge nde omstandigheden moet h et apparaat uitge-

schakeld worden, de schakelsleutel worden verwijderd, en h et apparaat tot stilstand gekomen zijn:

– de maaier alleen laat staan – een geblokkeerd mes vrij maakt – de maaier wilt controleren, reinigen of eraan wilt werken – als u een vreemd voorwerp heeft geraakt, controleer de

maaier dan op beschadiging en voer de noodzakeli jke reparaties uit.

– als de maaier door onbalans sterk vi breert (onmi ddellij k uit -

schakelen en de oorzaak zoeken).

– instellings -of reinigingswerkzaamheden wilt uitvoeren. – wilt controleren, of de aansluitleiding in een lus zit of be-

schadigd is.

– Wanneer de aansluitleiding tijdens het gebruik beschadig d

wordt, moet de stekker van de leiding onmiddellijk uitgetrokken worden. Leiding niet aanraken voordat de stekker uit het stopcontact getrokken is.

Het onderhoud

1 Opgelet! Roterend snijmes.

Vóór al het onderhoud en schoonmaakwerk:

z Trek de stekkerbrug los. z Raak de draaiende messen niet aan.

z De grasmaaier niet met water en vooral niet met een hoge-

drukspuit schoon spuiten.

z Contro leer regelmatig of alle zichtbare bevestigingsschroeve n

en moeren, vooral die van de messenbalk, goed vast zitten en draai ze zonodig aan.

z Attent ie! Laat de messen steeds ui tsluitend door e en vakman

vervangen of slijpen, omdat deze delen, nadat ze verwijderd zijn, opnieuw volgens de veiligheidsvoorschriften uitgebalanceerd moeten worden.

z Gebruik uitsluitend originele onderdelen van WOLF, anders

heeft u geen garantie, dat uw grasmaaier voldoet aan de veiligheidsvoorschriften.

z Plaats de grasmaa ier niet in vochtige ruimtes.

Opgelet!

Voor gebruik de gebruiksaanwijzing lezen!

Anderen buiten de gevarenzone houden!

Attentie! Scherpe messen - vóór onderhoudswerkzaam heden de stekkerbrug verwijderen!

Page 32

z Vervang o m veili gheids redenen versl eten of beschadi gde de-

len.

Batterie

z Als ten gevolge van een zeer ondeskundige behandeling of

onder extreem ongunstige omstandigheden de elektrolyt (zuur) uit de batterijcel ontsnapt, moet u het volgende in acht nemen:

– Voorkom aanrakingen met de huid. – Spoel elektrolyt met water of met een neu tralisatiemiddel af. – Het spoelwater mag niet in het afvalwater of in de bodem ra-

ken, dit moet apart worden afgevoerd.

– Spoel bij aanrakingen met de huid of ogen met water uit en

consulteer de arts.

– Laat het apparaat door een erkende reparatiedienst reini-

gen en weer gebruiksgereed maken.

Acculader

z Deze oplader is alleen geschikt voor het opladen van de WOLF-

Accu gazonmaaier Compact plus 34 AC.

z Gebruik de opl ader nooit in voo chtige of natte omgevin g, alle-

en gebruiken in afgesloten ruimtes.

z Trek de kabel er alleen uit door aan de stekker te trekken.

Trekken aan kabel lan de kabel en de stekker beschadigen, waardoor de elektrische zekerheid niet meer gewaarborgd ios.

z Gebruik nooit de acculader, warneer de kabel, stekker of het

apparaat zelf beschadigd is. Breng de acculader naar de dichtstbijzijnde werksplaats.

z Voorkom dat het koelingsmechanisme van het apparaat niet

fuunctioneert door het ventilatiedeel af te dekken. Gebruik het apparaat niet in de buurt van warmtebronnen.

z Open in geen geval de accul ade r. Breng de ze bi j een s toring

naar een erkende vakwerkplaats.

Accu‘s milieugerecht verwijderen

Afvalverwijdering

Montage

Duwboom bevestigen

1 Opgelet!

De kabel kan beschadigen tijdens het opbergen of het verwijderen van de vergrendeling.

z Plaats de kabel in de in de beschermhoes . z Wanneer men de hoogte van de hen del instelt let erop

dat de kabel niet gevouwen is .

1. Klap het onderste gedeelte van de duwboom omhoog en schroef het met de twee handwieltjes vast .

2. Stel de gewenste hoogte van de duwboom in .

3. Klap het bovenste gedeelte van de duwboom omhoog en schroef het met de vleugelmoeren vast .

Vangzak monteren

1. Plaats de stortkoker (1) op de vangzak klep (2) .

2. Druk de stortkoker van achteren tegen de vangzak. De stortkoker zit goed vast, zodra hij vastklikt .

Gebruik

Algemeen

Gebruikstijden

z Gelieve de specifieke nationale verordeningen in acht te ne-

men.

z Accu‘s zijn loodhoudend en moet daarom als

chemisch afval worden behandeld. Defecte accu‘s bij een servicewerkplaats inleveren.

z WOLF Garten wil het milieuvriendelijke ge-

drag van de consumenten stimuleren. In samenwerking met u en de WOLF vakhandel garanderen wij de terugname en de opwerking van afgewerkte accu‘s.

Afgedankte elektrische apparatuur mag niet met het huishoudelijk afval meegegeven worden. Rec ycle apparatuur, accessoires en verpakking op milieuvriendelijke wijze.

ABCDACBCDEFGEFG

Page 33

Aanwijzingen voor het gebruik van WOLF accumaaiers

3 De maximale maaicapaciteit van uw accumaaier hangt

van verschillende factoren af: Het soort gras

Accumaaiers zijn voor goed onderhouden, normaal onderhouden en in beperkte mate ook voor ongemaaid gras na een vakantie geschikt. De maaicapaciteit neemt echter in dezelfde volgorde af. Het gebruik van accumaaiers op zelden gemaaide weiden met wilde bloemen moet worden afgeraden.

De structuur van het gras

De maaicapaciteit neemt af, naarmate de grasmat dichter wordt. De maaicapaciteit is het laagst op uit zonderlijk dichte grasmatten, bijv. golfbanen.

De toestand van het gras

De toestand van het gazon (droog, bedauwd, na t) heeft een grote invloed op de maaiprestaties. Bij droog gazon levert het apparaat de beste maaiprestaties. Bij natte gazons wordt meer energie voor het snijden en opvangen verbruikt . Om die reden zijn de maaiprestaties dan minder.

De loop-/maaisnelheid

De loopsnelheid beïnvloedt de maaiduur en is daardoor ook van invloed op de haalbare maaicapaciteit. Het is daarom raadzaam vlot door te maaien. De oppervlakte niet tweemaal maaien en de maaibanen zo min mogelijk laten overlappen. Door vaak in- en uitschakelen loopt de aanwezige accucapaciteit eveneens terug.

Opladen

1 Attentie! De acculader uitsluitend in droge ruimtes ge-

bruiken.

1. Trek de stekkerbrug los .

2. Sluit de oplaadstekker op de accu aan .

3. Steek de stekker van de acculader in het stopcontact, rode lamp op de acculader licht op .

4. De accu is volledig opgeladen, wanneer deze lamp dooft.

3 Accumaaiers met loodaccu’s moeten voor de winterstop

en telkens na het maaien worden opgeladen.

z Oplaadtijden met het bijgeleverde laadapparaat ca. 6

uur.

z Gebruik alleen de bijgeleverde acculader. z Let op de correcte positie van de oplaadstekker. z Tijden het opladen kan de grasmaaie r niet worden inge -

schakeld.

Stel snijhoogte in

1 Opgelet! Roterend snijmes

Verricht enkel werkzaamheden/aanpassingen aan de apparatuur nadat de motor uitgezet is en het snij onderde el tot stilstand is gekomen. z Zet de motor uit en trek de stekkerbrug los.

1. Trek de hendel naar buiten .

2. Stel de gewenste maaihoogte in .

3. Druk de hendel weer naar binnen .

Maaihoogte - Grasconditie

z Maait u, indien mogelijk, bij droog weer. Daarmee wordt het

grassprietje gespaard.Bij een vochtige of hogere grasmat wordt een hogere maaihoogte aanbevolen.

z Gemiddelde maaihoogte is 40 mm.

Maaier inschakelen

z Maaier op een glad oppe rvlak starten. z Niet op hoog gras - hier desnoods licht kantelen .

Motor aanzetten

1. Knop (1) indrukken en vasthouden.

2. Hefboom (2) aantrekken.

3. Knop (1) loslatten.

Motor uitzetten

z Hefboom (2) loslaten.

Veiligheidsschakelaar

3 Bij overbelasting of bl okkering sc hakelt de motor au to-

matisch uit!

Sleutel verwijderen en oorzaak verhelpen!

z Overbelastin g: Maaihoogte te laag, u loopt te snel vooruit. z Blokkeri ng: Vreemde voorwerpen op het te maaien t errein (bi-

jv. takken).

z De maaier kan na ca. 5 min. weer aangezet worden.

Tips voor het maaien

z Om strepen op uw gazon te voorkomen, moeten de maaivlak-

ken elkaar altijd een paar centimeter overlappen .

Maaien / Vangen (cut / collect)

Maai-/ opvangfunctie activeren

1 Opgelet! Roterend snijmes

Verricht enkel aanpassingen aan de apparatuur nadat de motor uitgezet is en het snij onderdeel tot stilstand is gekomen. z Start de motor niet totdat uw voeten zich op een veilige

afstand van het snij onderdeel bevinden.

1. Draai de knop naar “SNIJ/VERZAMEL”.

2. Hang de verzamelzak op indien nodig.

3. Start de motor.

Hang de verzamelzak op

1 Opgelet! Roterend snijmes

Verricht enkel aanpassingen aan de apparatuur nadat de motor uitgezet is en het snij onderdeel tot stilstand is gekomen. z Maak de verzamelzak niet vast totdat uw voeten zich op

een veilige afstand van het snij onderdeel bevinden.

1. Trek de veiligheidsklep omhoog.

2. Hang de haken van de vangzak in de openingen van het chassis (zie pijl).

3. Plaats de veiligheidsklep weer terug.

HJJKLMN

OOP

Page 34

Leeg verzamelzak

Als de verzamelzak vol is gaat de klep uit zichzelf naar bened en.

1 Opgelet! Roterend snijmes

Verricht enkel aanpassingen aan de apparatuur nadat de motor uitgezet is en het snij onderdeel tot stilstand is gekomen.

z Zet de motor uit en trek de stekkerbrug los. z Leeg de verzamelzak. z Verwijder potentiële bl okkades bij het snijgedeelte

voordat men begint.

3 Instructies voor de niveau indicator:

Voor een efficiënte werking van de niveau indicator dient men regelmatig de holtes onder de niveau indicator in de verzamelzak te reinigen met een handborstel.

Mulchen (mulch)

Bij het „mulchen“ wordt het gras d.m.v. een sp eciaal maaisysteem meermaals gesneden en komt vervolgens weer op de bodem terecht. Daardoor is er geen maaiafval. Bovendien beschermt „mulchen“ het gazon tegen uitdroging en de meststoffen kunnen optimaal worden opgenomen.

3 Instructies voor mulchen

Wij adviseren: z Afhankelijk van de groei van het gras, mulch 1 – 2 x per

week

z Het gras mag niet te lang of nat zijn! z Ga langzaam tijdens het mulchen z Let op dat de snijplaten overlappen. z Snij het gras niet meer dan 20 mm.

3 Opmerking:

Het mulchen is niet aan te raden in het geval van met mos aangetast of verstrikt gras, daar het snij materiaal op het mos oppervlakte blijft en/of verstrikt raakt en dus niet geabsorbeerd kan worden door de grond. z Het gazon regelmatig loswerken en bemesten.

Mulchfunctie activeren

1 Opgelet! Roterend snijmes

Verricht enkel aanpassingen aan de apparatuur nadat de motor uitgezet is en het snij onderdeel tot stilstand is gekomen. z Start de motor niet totdat uw voeten zich op een veilige

afstand van het snij onderdeel bevinden.

1. Verwijder de vangzak.

2. Draai de schakelaar naar „MULCH“.

3. Start de motor.

De verzorging

Algemeen

1 Opgelet! Roterend snijmes

Voor al het onderhoud en schoonmaakwerk:

z Stekkerbrug lostrekken. z Raak de snijmessen niet aan.

Reinigen

z Na iedere maaibeurt moet de maaier met een handveger

schoongemaakt worden.

z Reinig de mulchklep regelmatig met een handveger . z In geen geval met water schoonspuiten.

Stalling tijdens de winter

z Na het maaiseizoen moet de maaimachine grondig schoon-

gemaakt worden.

z Laat uw maaier in de herfst nakijken bij een WOLF service

werkplaats.

z Nooit de maaier met water afspuiten of in vochtige ruimten op-

bergen.

Het verwisselen van de messen

z Bij alle werkzaamheden aan de messen, de koppeling en de

messenbalk moet u eerst de stekkerbrug lostrekken en veiligheidshandschoenen dragen.

1 Opgelet!

Er kan een onevenwichtigheid onstaan na het slijpen van het mes. z Laat de messen altijd slijpen bij een gespecialiseerde

werkplaats, daar er een onevenwichtigheids controle moet plaatsvinden volgens de veiligheidsnormen.

z Verwissel de messen altijd bij een gespecialiseerde werk-

plaats. Een torque sleutel van 10 mm is verplicht vereist. Vastdraaien torque van de schroeven: 6 - 7 N-m .

z Alleen originele onderdelen gebruiken.

SQTUU

Page 35

Reserveonderdelen

Opheffen van storingen

Garantievoorwaarden

Gelieve de door de verkoper ingevulde garantiekaart en het aankoopbewijs zorgvuldig te bewaren.

Gedurende een periode van 24 maanden, te rekenen vanaf de aankoopdatum, verstrekt de firma WOLF-Garten een garantie, die met de respectievelijke stand van de techniek en met het gebruiksdoeleinde/toepassingsgebied overeenstemt. Aan de wettelijke rechten van de eindgebruiker doen de hierna volgende garantierichtlijnen geen afbreuk.

Vereiste voorwaarden voor de garantieclaim gedurende 24 maanden:

- Gebruik van het toestel uitsluitend voor privé-doeleinden.

Voor industrieel gebruik of verhuur wordt de garantie tot 6 maanden beperkt.

- Deskundige behandeling en inachtneming van alle instructies in de gebruiksaanwijzing, die een bestanddeel van onze garantie-voorwaarden vormt.

- Inachtneming van de voorgeschreven tussentijden voor het onderhoud.

- Geen eigenmachtige wijziging van de constructie.

- Inbouw van originele WOLF reserveonderdelen/toebehoren.

- Voorlegging van de ingevulde garantiekaart en/of van het aankoopbewijs.

De garantie is niet van toepassing voor de normale slijtage van messen, mesbevestigende onderdelen zoals frictieschijven, V-riemen, tandriemen, loopwielen/banden, luchtfilters, ontstekingskaarsen en bougiestekkers. In geval van een eigenmachtige reparatie komt iedere garantieclaim automatisch te vervallen. Fouten en gebreken, die zich voordoen en waarvan de oorzaken aan materiaal- of fabricagefouten te wijten zijn, worden uitsluitend door onze contractueel gebonden werkplaatsen in uw buurt of, indien deze dichterbij gesitueerd is, door de fabrikant verholpen. Buiten de verstrekte garantie ressorterende claims zijn uitgesloten. Een aanspraak op levering van reserveonderdelen bestaat niet. Eventueel door het transport resolterende beschadigingen dienen niet aan onze firma, doch aan de bevoegde, met het transport belaste firma te worden gerapporteerd. In het andere geval gaan de schadeclaims ten opzichte van dergelijke bedrijven immers verloren.

Artikelnummer Artikelnaam Productinformatie 4904 031 Opvangzack kpl. 4908 096 Vi 34 X Vervangingsmes kpl. 4908 074 Acculader

Oplossing (X) door

Probleem Mogelijke oorzaak

WOLF

Service-dienst

Zelf

Draait slecht, het apparaat trilt sterk

• Messen defect

X ---

• Messen uit bevestiging losgeraakt

--- X

De motor slaat niet aan

• Accu leeg

--- X

• Messen blokkeren

--- X

• Stekkerbrug niet bevestigd

--- X

Maait/Vangt het gras slecht op

• Messen zijn stomp

X ---

• Opvangbox verstopt

--- X

• niet aangepaste maaihoogte

--- X

• Accu defect

X ---

INeem in geval van twijfel altijd contact op met de servicedienst van WOLF. Attentie: schakel de maaier voor elke controle, reiniging of werkzaamheid aan de messen uit en verwijder de netsteker.

Werkzaamheden die onder de garantie vallen, worden uitgevoerd door onze geautoriseerde werkplaatsen of bij:

WOLF-Garten Nederland B. V. Postbus 32 5240 AA Rosmalen

Tel.: ++ 31 (73) 5 23 58 50 Fax: ++ 31 (73) 5 21 76 14 E-mail: [email protected]

Graham NV-SA Zoning Industriel21 1440 Wauthier-Braine

Tel.: ++ 32 (2) - 3 67 16 11 Fax: ++ 32 (2) - 3 67 16 12 E-mail: [email protected]

WOLF-Garten GmbH & Co KG Industriestraße 83-85 57518 Betzdorf

Tel.: ++ 49 (27 41) - 28 15 00 Fax: ++ 49 (27 41) - 28 12 99 E-mail: [email protected]

Page 36

128

EG-Konformitätserklärung

EC-konformitetserklæring

EC Declaration of Conformity

EY-vastaavuustodistus

CE Déclaration de conformité

EF-overensstemmelseserklæring

Dichiarazione CE di Conformità

EG-konformitetsintyg

EG-Conformiteitsverklaring

Wir / We / Nous / Noi / Wij / Vi / Täten / Vi / Vi

WOLF-Garten GmbH & Co KG Industriestr. 83-85, D-57518 Betzdorf

erklären, dass die Maschine / declare that the machine / déclarons que la machine / dichiariamo che la macchina / verklaren dat de machine / da stroje todistamme, että / erklærer, at maskinen / erklærer, at maskinen / förklarar, att maskinen

Rasenmäher, handgeführt und netzbetrieben

Lawnmower, walk behind and mains-operated Tondeuse à conducteur à pied commandées à la main falciatrice per prati, manuale e alimentata dalla rete Grasmaaimachine, met de hand bediend en met netvoeding Plæneklipper, håndstyret og netdrevet Käsinohjattava, verkkovirtatoiminen ruohonleikkuri Gressklipper, manuelt styrt og strømdrevet Handdriven gräsklippare med elanslutning

Typ, type, type, tipo, type, Type, tyyppi, type, typ:

4908 ...

mit folgenden EG-Richtlinien übereinstimmt - conforms to the specifications of the following EC directives - est conforme aux spécifications des directives CE suivantes - è conforme alle seguenti direttive CE - met volgende EG-richtlijnen overeenstemt, stemmer overens med følgende EU-direktiver - vastaa seuraavia EY-direktiivejä - oppfyller kravene i henhold til EU-retningslinjene - stämmer överens med följande EU-riktlinjer

- se shoduje s následujícími smìrnicemi EG:

98/37/EG, 73/23/EWG, 89/336/EWG, 2000/14/EG, 2005/88/EG, 2002/95/EG

Angewandtes Konformitätsverfahren - Conformity assessment procedure followed - La procédure appliquée pour l‘évaluation de la conformité procedura di conformità applicata - toegepaste conformiteitmethode - Anvendte overensstemmelsesmetoder - sovellettu vastaavuusmenettely anvendt konformitetsprosess - använt konformitetsförfarande:

Anhang VI

Name und Anschrift der beteiligten benannten Stelle - name and address of the notified body involved - le nom et l‘organisme notifé

- nome ed indirizzo dell‘ufficio competente citato - naam en adres van de bevoegde, benoemde dienst - navn og adresse på den myndighed, som er involveret - tarvittaessa osallistujan nimi ja osoite - navn og adresse til den deltagende, nevnte, institusjonen - i förekommande fall namn och adress på berört omnämnt tjänsteställe:

VDE Prüf- und Zertifizierungsinstitut, Merianstr. 28, D-63069 Offenbach

4908 ...

Schnittbreite - Cutting width - Largeur de coup - Larghezza di taglio

Maaibreedte - Klippbredd - Skærebreede - Klippbredde - Leikkuuleveys

34 cm

Drehzahl - R. P. M. - Régime - N. giri - Toerental

Varvtal - Omdrejningstal - Turtall - Kierrosluku

3.200 1/min

1. 89 dB

2. 90 dB

1. Repräsentativer gemessener Schallleistungspegel - representative measured sound power level - le niveau de puissance acoustique mesuré représentatif - livello di potenza sonora approssimativo misurato - representatief gemeten geluidsoverdrachtniveau - Repræsentativt målte støjniveau - Edustava mitattu melutaso - representativt målt lydeffektnivå - representativ uppmätt ljudeffektnivå.

2. Garantierter Schallleistungspegel - guaranteed sound power level - le niveau de puissance acoustique garanti - livello di potenza sonora garantito - gewaarborgd geluidsoverdrachtniveau - Garanteret støjniveau - Taattu melutaso - garantert lydeffektnivå.

Betzdorf, den 02.01.2007

J. Hörmann (Geschäftsführung)

Dr.-Ing. M. Simon (Entwicklungsleitung)

Page 37

129

Prohlášení o shodě EG

Декларация за съответствие на ЕО

EU-megfelelőségi nyilatkozat

ЕС-Заявление о соответствии

Oświadczenie zgodności z EU

Declaraţia de conformitate UE

EG-Izjava o konformitetu

AT-Uygunluk Beyanı

Vyhlásenie o zhode s predpismi EU

Δήλωση συμμόρφωσης EG

EG Izjava o skladnosti

My / Mi / My / Mi / My / Izjavljamo / Ние / Мы/ Noi / Biz / Εμείς

WOLF-Garten GmbH & Co KG Industriestr. 83-85, D-57518 Betzdorf

Prohlašujeme, že stroj / kijelentjük, hogy a / oswiadczamy, ze maszyna, objašnjavamo, da stroj / prehlasujeme, že stroj / декларираме, че машината / заявляем, что машина / declarăm că maşina / aşağıda yazılı makineye ilişkin olarek beyan ederiz ki / δηλώνουμε, ότι η μηχανή

Travní sekacka, rucne vedená se sítovým napájením

Villamos hálózatról muködo, kézzel mozgatott, funyírógép Kosiarka do trawy, prowadzona recznie i zasilana sieciowo Kosilica za travu, rucno vodenja i pogonjena strujom Kosacka vedená rucne a napájaná zo siete Kosilnica, rocno vodena z elektricnim napajanjem

градинска косачка, с ръчно управление и работеща при захранване от мрежа Газонокосилка, перемещаемая вручную и работающая от сети

cositoare pentru gazon, condusă manual şi alimentată de la reţ

ea Çim Biçme Makinesi, itmeli ve elektrikli Κουρευτική μηχανή γκαζόν οδηγούμενη με το χέρι και ηλεκτροκίνητη

Melynek, típusa, typ, typ, typ, typ, модел, Тип, Tip, Model, Τύπος:

4908 ...

Se shoduje s následujícími smernicemi EG - megfelel a következo EU irányelveknek - odpowiada nastepujacym wytycznym Unii Europejskiej odgovaraju s ovim smjernicama - Sú v súlade s nasledovnými predpismi - ustrezajo naslednjim smernicam - отговаря на следните директиви

на ЕО - соответствует следующим Директивам ЕС - este conformă cu urm ătoarele directive ale UE - aşağıdaki AT Yönetmeliklerine uygundur

- αποκρίνεται στις παρακάτω κατευθυντήριες οδηγίες της ΕΚ:

98/37/EG, 73/23/EWG, 89/336/EWG, 2000/14/EG, 2005/88/EG, 2002/95/EG

Použitý postup prohlášení o shode - Az alkalmazott megfeleloségi eljárások - Stosowana procedura zgodnosci - primijenjeni postupak konformiteta - použitý spôsob odsúhlasenia - uporabljenemu postopku o skladnosti - Приложен метод на съгласуване -

Применённая

методика соответствия - Procedura de conformitate aplicată - Uygulanan uygunluk yöntemi - Διαδικασία, που εφαρμόζεται σχετικά με την πιστοποίηση:

Anhang VI

Prípadne jméno a adresa jmenovaného podílejícího se místa - a nevezett résztvevo helyek neve és címe - Nazwa i adres kompetentnego w danym przypadku urzedu - u protivnom ime i adresa navedenog mjesta koje ucestvuje - prípadné mená a adresy zúcastnených - po potrebi ime in naslov udeležene navedene službe - Име и адрес на съответната служба - Фамилия и подпись представителя названного органа Numele şi adresa Ofi ciului menţionat implicat - Katılımcı yetkili kurumun adı ve adresi - Όνομα και διεύθυνση όλων των εμπλεκόμενων του αρμοδίου φορέα:

VDE Prüf- und Zertifizierungsinstitut, Merianstr. 28, D-63069 Offenbach

4908 ...

Šírka strihu - Vágásszélesség - Szerokosc scinania - Širina rezanja -

Záber - Rezalna širina - Широчина на рязане - Ширина среза -

Lãþime de tãiere - Kesim genişliği - Πλάτος κοπής

34 cm

Pocet otácek - Fordulatszám - Ilosc obrotów - Broj okretaja - Otácky

število vrtljajev - Обороти - Число оборотов - Turaţie - Devir sayısı -

Αριθμός στροφών

3.200 1/min

1. 89 dB

2. 90 dB

1. Reprezentativní naměřená hodnota hladiny hluku - a mért hangnyomás jellemző értéke - reprezentatywny zmierzony poziom natęźenia

dźwięku - Reprezentativno mjerena zvučna razina - Reprezentatívna nameraná hlučnost - reprezentativno izmerjen nivo moči zvoka Представително измерено ниво на шума - Выборочно измеренный уровень шума - Nivelul puterii zgomotului măsurat reprezentativ Temsili ölçülen ses seviyesi - Αντιπροσωπευτική στάθμη μέτρησης θορύβου

2. Zarucená hodnota hladiny hluku - garantált maximális hangnyomás - gwarantowany poziom natezenia dzwieku - Garantirana zvucna razina

- Garantovaná hlucnost - rarantiran nivo moci zvokael - Гарантирано ниво на шума - Гарантированный уровень шума - Nivelul garantat al puterii zgomotului - Garanti edilen ses seviyesi - Εγγυημένη στάθμη θορύβου

Betzdorf, den 02.01.2007

J. Hörmann (Geschäftsführung)

Dr.-Ing. M. Simon (Entwicklungsleitung)

Page 38

www.WOLF-Garten.com

Teil-Nr. 0054 503 - TB
