Réf. 0500080021
MIPACK
ACCESSOIRES POUR MOTOBINEUSE MIB
ÉQUIPEMENTS “SARCLEUR + BUTTEUR + ÉMOUSSEUR + ROUE”
ACCESORIOS PARA MOTOAZADA MIB
EQUIPOS “ESCARDADOR + APORCADOR + AIREADOR + RUEDA”
ACESSÓRIOS PARA MOTO-ENXADA MIB
EQUIPAMENTOS “SACHADOR + AMONTOADOR +
ARRANCA-MUSGO + RODA”
NOTICE D’INSTRUCTIONS : À lire attentivement avant d’utiliser la machine
MANUAL DE INSTRUCCIONES: Leer atentamente antes de utilizar la máquina
MANUAL DE INSTRUÇÕES: Leia com atenção antes de utilizar a máquina
www.outils-wolf.com
2
INTRODUCTION
F
INTRODUCCIÓN
E
INTRODUÇÃO
P
Avant d'utiliser ces accessoires avec votre motobineuse, lisez attentivement les instructions d'utilisation
et respectez surtout les conseils relatifs à votre sécurité et à celle des autres.
Conservez précieusement ce livret avec celui de votre motobineuse pour des consultations ultérieures.
Les accessoires MIPACK sont uniquement destinés à être utilisés avec votre motobineuse MIB.
- L’équipement “sarcleur” vous permet, avec ses fraises à 6 dents spécialement étudiées, de nettoyer votre potager
et vos fleurs des mauvaises herbes et ce jusque dans les endroits les plus inaccessibles.
- L’équipement “butteur” vous permet en toute facilité de tracer vos sillons afin de planter ou de semer dans les
meilleures conditions.
- L’équipement “émousseur”, grâce à ses griffes à ressort d’une efficacité exceptionnelle, vous permet d’aérer votre
pelouse sans l’abîmer, et d’en retirer la mousse et les autres résidus qui parasitent votre gazon.
- L’équipement “roue porteuse” confère une meilleure maniabilité à votre motobineuse. Elle complète
avantageusement l’équipement “émousseur” pour un plus grand confort d’utilisation et de déplacement. Montée
avec l’équipement de base ou l’équipement “sarcleur”, elle permet d’accéder aux endroits difficiles ou étroits par
un mouvement d’avant en arrière.
Antes de hacer uso de estos accesorios con su motoazada, lea detenidamente las instrucciones
de uso y observe sobretodo los consejos relativos a su seguridad y a la de los demás.
Conserve cuidadosament este cuaderno con el de su motoazada para consultas ulteriores.
Los accesorios MIPACK están exclusivamente destinados para ser utilizados con su motoazada MIB.
- El equipo “escardador” le permitirá, con sus fresas de 6 dientes especialmente estudiados, limpiar su huerto y sus
flores de las malas hierbas y ello hasta en los lugares más inaccesibles.
- El equipo “aporcador” le permite con toda facilidad marcar sus surcos para plantar o sembrar en las mejores
condiciones.
- El equipo “aireador”, gracias a sus púas de muelle de una eficacia exepcional, le permite airear su césped sin dañarlo,
y retirar el musgo y otros residuos que lo asfixian.
- El equipo “rueda portadora” confiere una mejor manejabilidad a su motoazada. Completa ventajosamente el equipo
“aireador” para un mayor confort de uso y desplazamiento. Montada con el equipo de base o el equipo “escardador”,
permite que se pueda acceder a los lugares difíciles o estrechos con un movimiento de delante para atrás.
Antes de utilizar estos acessórios com a sua moto-enxada, leia atenciosamente as instruções de utilização
e respeite principalmente os conselhos relativos à sua segurança e à dos outros.
Conserve preciosamente este manual para consultas posteriores.
Os acessórios MIPACK são unicamente destinados a ser utilizados com a sua moto-enxada MIB.
- O equipamento “sachador” permite-lhe, com as suas fresas de 6 dentes especialmente estudadas, limpar a sua horta e
o seu jardim das ervas daninhas e isso até aos sítios mais inacessíveis.
- O equipamento “amontoador” permite-lhe com toda a facilidade abrir sulcos para plantar ou semear nas melhores
condições.
- O equipamento “arranca-musgo”, graças às suas garras de uma eficácia excepcional, permite-lhe arejar o seu relvado
sem o danificar, e retirar o musgo e outros resíduos que parasitam ou seu relvado.
- O equipamento “roda portadora” confere uma melhor maneabilidade à sua moto-enxada. Completa de maneira
vantajosa o equipamento “arranca-musgo” para um mais grande conforto de utilização e de deslocação. Montado com
o equipamento de base ou o equipamento “sachador”, permite-lhe aceder aos sítios difíceis ou estreitos com um
movimento de frente para trás.
3
POUR VOTRE SÉCURITÉ
ET CELLE DES AUTRES
Les accessoires de votre motobineuse sont conçus pour assurer un
service sûr et fiable dans des conditions d’utilisation conformes aux
instructions. Toute autre utilisation
ou le non-respect des instructions
pourrait s’avérer dangereux ou entraîner des dommages matériels.
- Lisez attentivement et respectez les
instructions de montage et d’utilisation
des différents accessoires avant toute
mise en service. Portez toujours des
gants de protection lors du démontage,
du remontage et du nettoyage des
outils.
- Avant chaque utilisation, procédez
toujours à une vérification générale
de la machine et en particulier de
l’état des vis et écrous de fixation, des
goupilles et des épingles de retenue.
La machine ne doit pas être utilisée
avec des pièces usées ou endommagées. Remplacez toutes les pièces
usées ou endommagées par des
pièces neuves d’origine.
- Arrêtez le moteur et débranchez le
capuchon de bougie avant toute
opération d'entretien, de nettoyage
et de montage ou de démontage des
accessoires. Portez toujours des
gants de protection lors du démontage,
du remontage ou du nettoyage des
accessoires.
ATTENTION ! L'utilisation ou
l'entretien inapproprié de ces
accessoires, ou l'omission de porter
la protection adéquate, y compris
un casque anti-bruit et des lunettes
de protection, peut entraîner des
blessures graves.
Los accesorios de su motoazada
están pensados para asegurar un
servicio seguro y fiable en condiciones
de uso conformes con las instrucciones. Cualquier otro uso o el inclumplimiento de las instrucciones podría
resultar peligroso u ocasionar averías
materiales.
- Lea detenidamente y observe las instrucciones de montaje y de utilización
de los diferentes accesorios antes de
cualquier puesta en marcha. Use
siempre guantes protectores para el
desmontaje, montaje y la limpieza de
las herramientas.
- Antes de cada uso, realice siempre
una comprobación general de la
máquina y en particular del estado de
los tornillos y tuercas de fijación, de
los pasadores y de las horquillas de
retención. No deberá usar la máquina
con piezas usadas o dañadas.
Sustituya todas las piezas usadas o
dañadas por piezas nuevas originales.
- Pare el motor y retire el capuchón de
la bujía antes de cualquier operación
de mantenimiento, de limpieza y de
montaje o desmontaje de los accesorios.
Use siempre guantes protectores
cuando lleve a cabo el desmontaje,
montaje o la limpieza de los accesorios.
¡ ATENCIÓN ! El uso o el mantenimiento inapropiado de estos accesorios, o la omisión de equiparse de
la protección adecuada, incluido un
casco antirruidos y gafas protectoras,
puede ocasionar lesiones graves.
Os acessórios da sua moto-enxada
estão concebidos para lhe assegurar
um serviço seguro e fiável nas condições
conformes às instruções. Toda
outra utilização ou o não respeito
das instruções podem tornar-se
perigosos ou causar danos materiais.
- Leia atenciosamente e respeite as
instruções de montagem e de utilização
dos diferentes acessórios antes de
toda entrada em serviço. Utilize
sempre luvas de protecção no
momento da desmontagem ou montagem e da limpeza das ferramentas.
- Antes de cada utilização, proceder
sempre a uma verificação geral da
máquina e em particular o estado das
porcas e dos parafusos, das cavilhas
e dos ganchos de retenção. A máquina
não deve ser utilizada com peças
usadas ou danificadas. Substituir
todas as peças usadas ou danificadas
por peças novas de origem.
- Pare o motor e desligue o cachimbo
da vela antes de toda operação de
manutenção, de limpeza e de desmontagem
ou montagem dos acessórios,
Utilize sempre luvas de protecção no
momento da desmontagem, da montagem ou da limpeza dos acessórios.
ATENÇÃO ! A utilização ou uma
manutenção inadequada de estes
acessórios, ou a omissão de utilizar
luvas adequadas, incluindo uns
protectores anti-ruído e óculos de
protecção, podem causar ferimentos
graves.
F
PARA SU SEGURIDAD Y
LA DE LOS DEMÁS
E
PARA SUA SEGURANÇA
E A DOS OUTROS
P
ÉQUIPEMENT “SARCLEUR”
F
EQUIPAMENTO “SACHADOR”
P
4
DESCRIPTIF
- L'accessoire “sarcleur” est composé
de deux fraises à 6 dents.
- Il permet de broyer finement la
croûte et les mauvaises herbes
recouvrant le sol.
DESCRIPTION (fig. 1)
1. Goupille
2. Axe
3. Outil sarcleur droit
4. Outil sarcleur gauche
DESCRIPCIÓN
- El accesorio “escardador” está
compuesto de dos fresas con
6 dientes.
- Permite triturar en finas partículas la
corteza y las malas hierbas que
recubren el suelo.
DESCRIPTIVO (fig. 1)
1. Pasador
2. Eje
3. Herramienta escardadora derecha
4. Herramienta escardadora izquierda
DESCRITIVO
- O acessório “sachador” é composto
de 2 fresas com 6 dentes.
- Permite moer a crosta e retirar as
ervas daninhas que cobrem o solo.
DESCRIÇÃO (fig. 1)
1. Cavilha
2. Eixo
3. Ferramenta sachador direito
4. Ferramenta sachador esquerdo
EQUIPO “ ESCARDADOR ”
E
5
1
6
DESMONTAJE DE LAS FRESAS DE
4 DIENTES DEL EQUIPO DE BASE
(fig. 2)
- Retire el pasador [1] y el eje [2].
- Retire la fresa [5].
- Proceda de idéntica manera en el
otro lado.
MONTAJE DE LAS FRESAS DE 6
DIENTES DEL EQUIPO “ESCARDADOR”
(fig. 3)
- Engrase los árboles antes del
montaje.
- Introduzca la herramienta escardadora [4] en el árbol de transmisión
izquierdo.
- Alinee los orificios de fijación e
introduzca el eje [2].
- Coloque el pasador [1].
- Proceda de idéntica manera en el
lado derecho.
¡ ATENCIÓN ! Para cualquier
operación de montaje y desmontaje
de los accesorios es obligatorio
usar guantes de protección.
USO DE LA MÁQUINA
(fig. 4)
- Utilice siempre el soporte con el
equipo “escardador”.
-
Ponga el motor en marcha (remítase,
al manual de instrucciones de la
máquina).
- Sujete con firmeza el manillar y
accione la manecilla de mando de
los gases para poner las fresas en
rotación.
- Utilice el soporte para frenar el
avance de la máquina.
- Compruebe el avance de la
máquina apretando más o menos
contra su manillar.
¡ ATENCIÓN ! Antes de cualquier
puesta en marcha de la máquina,
aleje las personas y los animales.
DESMONTAGEM DAS FRESAS COM
4 DENTES DO EQUIPAMENTO DE
BASE
(fig. 2)
- Retire a cavilha [1] e o eixo [2].
- Retire a fresa [5].
- Proceder da mesma maneira do
outro lado.
MONTAGEM DAS FRESAS COM
6 DENTES DO EQUIPAMENTO
“SACHADOR”
(fig. 3)
- Lubrificar as árvores antes da
montagem.
- Engate o utensílio sachador [4] na
árvore de transmissão esquerda.
- Alinhar os buracos de transmissão e
inserir o eixo [2].
- Repor a cavilha [1].
- Proceder da mesma maneira do
outro lado.
ATENÇÃO ! Para toda operação de
montagem e desmontagem dos
acessórios é imperativo utilizar
luvas de protecção.
UTILIZAÇÃO DA MÁQUINA
(fig.4)
- Utilize sempre o pé de apoio com
o equipamento “sachador”.
- Pôr o motor a funcionar (ver o
manual de instruções da maquina).
- Segure com firmeza o guiador e
accione o manípulo de comando
dos gases para pôr as fresas em
rotação.
- Utilize o pé de apoio para travar o
avanço da máquina.
- Controle o avanço da maquina
carregando com mais ou menos
força sobre o guiador.
ATENÇÃO ! Antes de pôr a
funcionar a máquina, afaste as
pessoas e os animais.
PRÉPARATION DE LA MACHINE
F
PREPARACIÓN DE LA MÁQUINA
E
PREPARAÇÃO DE LA MÁQUINA
P
DÉMONTAGE DES FRAISES À 4
DENTS DE L'ÉQUIPEMENT DE BASE
(fig. 2)
- Retirez la goupille [1] et l'axe [2].
- Retirez la fraise [5].
- Procédez de la même manière pour
l'autre côté.
MONTAGE DES FRAISES À 6 DENTS
DE L'ÉQUIPEMENT “SARCLEUR”
(fig. 3)
- Graissez les arbres avant montage.
- Engagez l'outil sarcleur [4] sur
l'arbre de transmission gauche.
- Alignez les trous de fixation et
insérez l'axe [2].
- Réinstallez la goupille [1].
- Procédez de la même manière pour
le côté droit.
ATTENTION ! Pour toute opération
de montage et démontage des
accessoires il est impératif de
porter des gants de protection.
UTILISATION DE LA MACHINE
(fig. 4)
- Utilisez toujours la béquille avec
l'équipement “sarcleur .
-
Mettez le moteur en marche (référezvous à la notice d'instructions de la
machine).
- Tenez fermement le guidon et
actionnez la manette de commande
des gaz pour mettre les fraises en
rotation.
- Utilisez la béquille pour freiner
l'avancement de la machine.
- Contrôlez l'avancement de la
machine en appuyant plus ou moins
sur son guidon.
ATTENTION ! Avant toute mise en
marche de la machine, éloignez les
personnes et les animaux.
7
2 3
4
5
1
2
4
1
2
+ / -
8
ÉQUIPEMENT “BUTTEUR”
F
EQUIPO “APORCADOR”
E
EQUIPAMENTO “AMONTOADOR”
P
DESCRIPTIF
- L'accessoire “butteur” est composé
d'un soc en forme de “V” qui lui
permet de rejeter efficacement la
terre de chaque côté tout en
creusant un sillon.
- Passez le “butteur” dans votre
jardin, il tracera des sillons pour y
planter pommes de terre, oignons et
autres tubercules.
- De la même façon il tracera des
sillons pour tous vos semis tels que
haricots, petits pois, ainsi que pour
repiquer choux, poireaux ou navets.
- Il vous permet aussi de butter la
terre sur les plants de pommes de
terre en passant entre les rangs.
DESCRIPTION (fig. 5)
1. Butteur
2. Axe
3. Goupille
ATTENTION ! Cet accessoire n'est
pas à utiliser pour faire du labour,
mais seulement pour travailler
dans une terre déjà ameublie.
DESCRIPCIÓN
- El accesorio “aporcador” está
compuesto de una reja en forma de
“V” que le permite echar eficazmente
la tierra de cada lado a la vez que
abre un surco.
- Pase con el “aporcador” por su
jardín, y abrirá los surcos para
plantar patatas, cebollas y otros
tubérculos.
- De la misma manera abrirá surcos
para todas sus siembras tales como
judías, guisantes, así como para
replantar coles, puerros o nabos.
- Podrá asimismo aporcar la tierra en
los plantíos de patatas pasando
entre las hileras.
DESCRIPTIVO (fig. 5)
1. Aporcador
2. Eje
3. Pasador
¡ ATENCIÓN ! Este accesorio no
debe usarse para hacer labranza,
pero solamente para trabajar en
una tierra ya mullida.
DESCRITIVO
-
O acessório “amontoador” é composto
por um sacho em forma de “V” que
permite rejeitar de maneira eficaz a
terra para cada lado abrindo um
sulco.
- Passe o “amontoador” no seu
jardim, para abrir sulcos e plantar
batatas, cebolas e outros tubérculos.
- Da mesma maneira abrirá sulcos
para semear ervilhas, feijões, assim
como para plantar pés de couve, ou
nabos.
- Também permite amontoar a terra
sobre os pés de batata passando
entre os regos.
DESCRIÇÃO (fig. 5)
1. Amontoador
2. Eixo
3. Cavilha
ATENÇÃO! Este acessório não é
para lavoura, mas só para
trabalhar uma terra já solta.
9
5
2
1
3
10
PRÉPARATION DE LA MACHINE
F
PREPARACIÓN DE LA MÁQUINA
E
PREPARAÇÃO DA MÁQUINA
P
DÉMONTAGE DE LA BÉQUILLE
(fig. 6)
- Retirez la goupille [3].
- Retirez l'axe [2].
- Retirez la béquille [4].
MONTAGE DU “BUTTEUR”
(fig. 7)
- Engagez le “butteur” [1] dans le
logement de la béquille.
- Alignez les trous de fixation et
insérez l'axe [2].
- Réinstallez la goupille [3].
ATTENTION ! Pour toute opération
de montage et démontage des
accessoires il est impératif de
porter des gants de protection.
UTILISATION DE LA MACHINE
(fig. 8)
- Mettez le moteur en marche
(référez-vous à la notice d'instructions
de la machine).
- Tenez fermement le guidon et
actionnez la manette de commande
des gaz pour mettre les fraises en
rotation.
- Contrôlez l'avancement de la
machine en appuyant plus ou moins
sur le guidon.
ATTENTION ! Il est impératif de ne
pas exercer une pression trop
importante sur le guidon pour ne
pas faire quitter les fraises du sol
et entraîner un déséquilibre de la
machine.
DESMONTAJE DEL SOPORTE
(fig. 6)
- Retire el pasador [3].
- Retire el eje [2].
- Retire el pasador [4].
MONTAJE DEL “APORCADOR”
(fig. 7)
- Introduzca el “aporcador” [1] en el
alojamiento del soporte.
- Alinee los orificios de fijación e
introduzca el eje [2].
- Monte el pasador [3].
¡ ATENCIÓN ! Para cualquier
operación de montaje y desmontaje
de los accesorios es obligatorio
usar guantes de protección.
USO DE LA MÁQUINA (fig. 8)
- Ponga el motor en marcha
(remítase
al manual de instrucciones
de la
máquina).
- Sujete con firmeza el manillar y
acciones la manecila de mando de
los gases para poner las fresas en
rotación.
- Compruebe el avance de la
máquina apoyando más o menos
contra el manillar.
¡ ATENCIÓN ! Es de absoluta
necesidad no ejercer una presión
muy fuerte sobre el manillar para
que las fresas no se levanten del
suelo, pues provocarían un
desequilibrio de la máquina.
DESMONTAGEM DO PÉ DE APOIO
(fig. 6)
- Retire a cavilha [3].
- Retire o eixo [2].
- Retire o pé de apoio [4].
MONTAGEM DO “AMONTOADOR”
(fig. 7)
- Engate o “amontoador” [1] no lugar
do pé de apoio.
- Alinhar os buracos de fixação e
inserir o eixo [2].
- Repor a cavilha [3].
ATENÇÃO ! Para toda operação de
montagem e desmontagem dos
acessórios é imperativo utilizar
luvas de protecção.
UTILIZAÇÃO DA MAQUINA (fig. 8)
- Pôr o motor a funcionar (ver o
manual de instruções da máquina)
- Segure com firmeza o guiador e
accione o manípulo de comando
dos gases para pôr as fresas em
rotação.
- Controle o avanço da máquina
carregando com mais ou menos
força sobre o guiador.
ATENÇÃO! É imperativo não exercer
uma pressão muito importante sobre
o guiador para não levantar as
fresas do solo e fazer com que a
máquina se desequilibre.
11
6 7
8
3
2
4
2
3
1
12
ÉQUIPEMENT “ÉMOUSSEUR”
F
EQUIPO “
AIREADOR
”
E
EQUIPAMENTO “
ARRANCA-MUSGO
”
P
DESCRIPTIF
- L'équipement “émousseur” est
composé de deux ensembles à
ressorts et de deux extensions de
carter de protection.
- Passez l'émousseur sur votre
pelouse, il en retirera efficacement la
mousse qui l'étouffe.

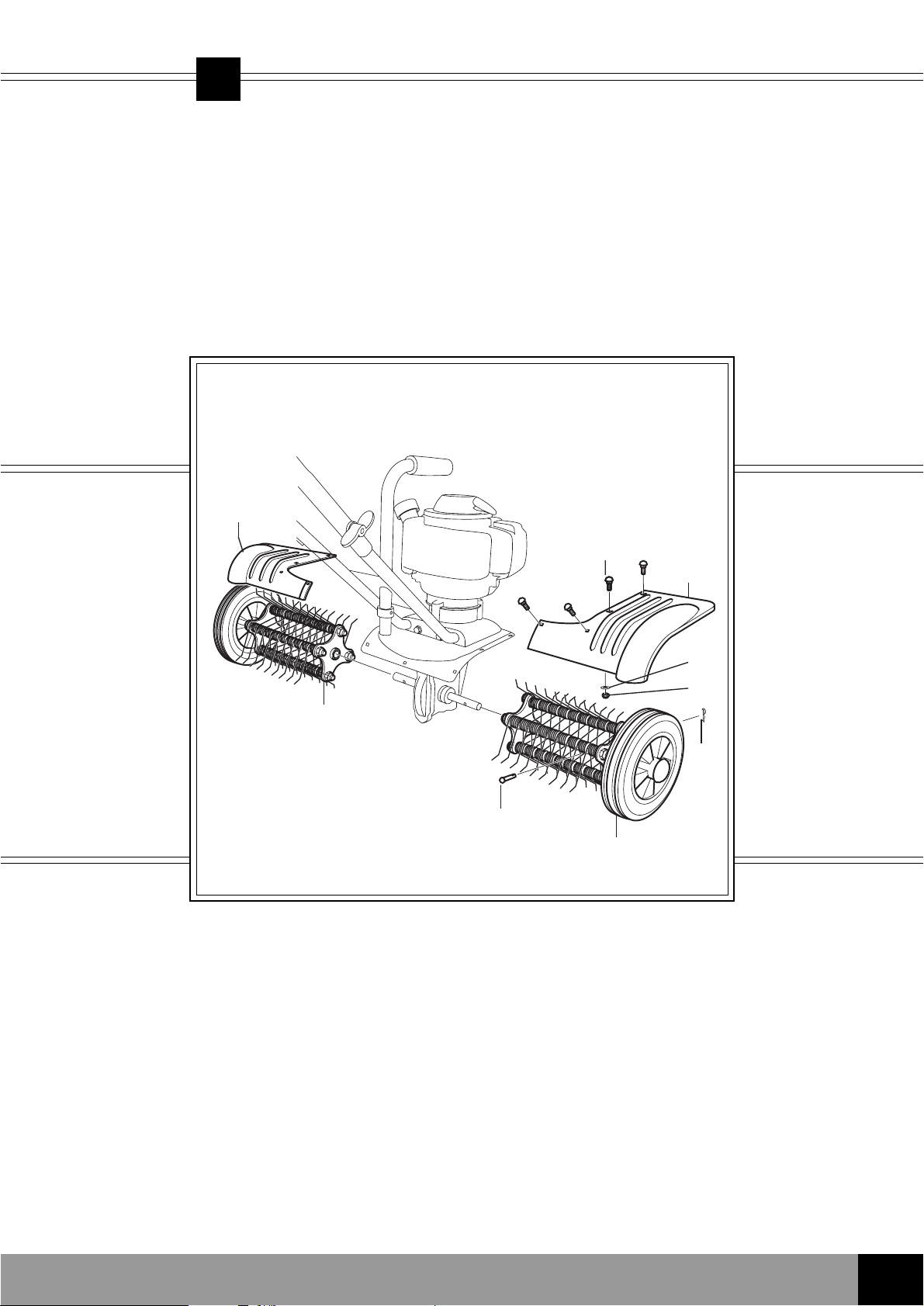

Description (fig. 9)
1. Ensemble émousseur gauche
2. Ensemble émousseur droit
3. Extension de carter gauche
4. Extension de carter droit
5. Vis
6. Rondelle
7. Écrou
8. Axe
9. Goupille
DESCRIPCIÓN
- El equipo “aireador” está compuesto
de dos conjuntos de muelles y de
dos extensiones de cárter de
protección.
- Pase con el aireador sobre su
césped, retirará con eficacia el
musgo que lo asfixia.
DESCRIPTIVO (fig. 9)
1. Conjunto aireador izquierdo
2. Conjunto aireador derecho
3. Extensión de cárter izquierdo
4. Extensión de cárter derecho
5. Tornillo
6. Arandela
7. Tuerca
8. Eje
9. Pasador
DESCRITIVO
- O acessório “arranca-musgo” está
composto por dois conjuntos de
molas e dois pares de extensões do
cárter de protecção.
- Passe o arranca-musgo sobre o seu
relvado, para retirar o musgo que o
asfixia.
DESCRIÇÃO (fig. 9)
1. Conjunto arranca-musgo esquerdo
2. Conjunto arranca-musgo direito
3. Extensões de cárter esquerdo
4. Extensões de cárter direito
5. Parafuso
6. Anilha
7. Porca
8. Eixo
9. Cavilha
13
9
3
5
4
6
7
1
9
8
2
14
PRÉPARATION DE LA MACHINE
F
PREPARACIÓN DE LA MÁQUINA
E
PREPARAÇÃO DA MÁQUINA
DÉMONTAGE DES FRAISES À
4 DENTS DE L'ÉQUIPEMENT DE
BASE (fig. 10)
- Retirez la goupille [9] et l'axe [8].
- Retirez la fraise [10].
- Procédez de la même manière pour
l'autre côté.
MONTAGE DES EXTENSIONS DE
CARTER DE PROTECTION (fig. 11)
- Positionnez l'extension droite [4] sur
le carter de votre motobineuse.
- Alignez les trous de fixation et
installez les vis [5], les rondelles [6]
et les écrous [7].
- Procédez de la même façon pour
l'extension de carter gauche [3].
- Serrez les écrous [7] à l'aide d'une
clé à pipe de 10 mm (outil non
fourni).
ATTENTION ! N'utilisez jamais
l'équipement “émousseur” sans
les extensions de carter de
protection [3] et [4].
MONTAGE DES ENSEMBLES
ÉMOUSSEURS (fig. 12)
Attention au sens de rotation des
ensembles émousseurs afin de ne
pas inverser les côtés droit et
gauche lors du montage : les
pointes des griffes doivent toujours
être orientées vers le sol comme
indiqué sur la figure.
- Graissez les arbres avant montage.
- Engagez l'ensemble émousseur [2]
sur l'arbre de transmission droit.
- Alignez les trous de fixation et
insérez l'axe [8].
- Réinstallez la goupille [9].
- Procédez de la même manière pour
le côté gauche.
ATTENTION ! Pour toute opération
de montage et démontage des
accessoires il est impératif de
porter des gants de protection.
DESMONTAJE DE LAS FRESAS DE
4 DIENTES DEL EQUIPO DE BASE
(fig. 10)
- Retire el pasador [9] y el eje [8].
- Retire la fresa [10].
- Proceda de idéntica manera en el
otro lado.
MONTAJE DE LAS EXTENSIONES
DE CÁRTER DE PROTECCIÓN
(fig. 11)
- Posicione la extensión derecha [4]
en el cárter de su motoazada.
- Alinee los orificios de fijación y
monte los tornillos [5], las arandelas
[6] y las tuercas [7].
- Proceda de idéntica manera para la
extensión de cárter izquierdo [3].
- Apriete las tuercas [7] con un llave
de tubo de 10 mm (herramienta no
suministrada).
¡ ATENCIÓN ! Nunca utilice el
equipo “aireador” sin las extensiones de cárter de protección [3]
y [4].
MONTAJE DE LOS CONJUNTOS
AIREADORES (fig. 12)
Atención al sentido de rotación de
los conjuntos aireadores para no
invertir los lados derecho e
izquierdo durante el montaje: las
puntas de las púas siempre deben
estar orientadas hacia el suelo
como se indica en la figura.
- Engrase los árboles antes del
montaje.
- Introduzca el conjunto aireador [2]
en el árbol de transmisión derecho.
- Alinee los orificios de fijación e
introduzca el eje [8].
- Monte el pasador [9].
- Proceda de idéntica manera en el
lado izquierdo.
¡ ATENCIÓN ! Para cualquier
operación de montaje y desmontaje
de los accesorios es obligatorio usar
guantes de protección.
DESMONTAGEM DAS FRESAS
COM 4 DENTES DO EQUIPAMENTO DE BASE (fig.10)
- Retire a cavilha [9] e o eixo [8]
- Retire a fresa [10].
- Proceder da mesma maneira do
outro lado.
MONTAGEM DAS EXTENSÕES DO
CÁRTER DE PROTECÇÃO (fig.11)
- Posicione a extensão direita [4]
sobre o cárter da sua moto-enxada.
- Alinhe os buracos de fixação e
instale os parafusos [5], as anilhas
[6] e as porcas [7].
- Proceder da mesma maneira para a
extensão do cárter esquerdo [3].
- Aperte as porcas [7] com a ajuda de
uma chave cachimbo de 10 mm
(ferramenta não fornecida).
ATENÇÃO ! Nunca utilize o
equipamento “arranca-musgo”
sem as extensões do cárter de
protecção [3] e [4].
MONTAGEM DOS CONJUNTOS
ARRANCA-MUSGO (fig.12)
Atenção ao sentido de rotação dos
conjuntos arranca-musgo afim de
não inverter os lados direito e
esquerdo no momento da montagem: As pontas das garras devem
estar sempre orientadas para o
solo como indicado no esquema.
- Lubrifique as árvores antes da
montagem.
- Engate o conjunto arranca-musgo
[2] sobre a árvore de transmissão
do lado direito.
- Alinhe os buracos de fixação e
introduza o eixo [8].
- Repor a cavilha [9].
- Proceder da mesma maneira para o
lado esquerdo.
ATENÇÃO ! Para toda operação de
montagem e desmontagem dos
acessórios é imperativo utilizar
luvas de protecção.
P
15
10
12
11
10
3
9
5
4
8
6
7
2
8
9
16
UTILISATION DE LA MACHINE
F
USO DE LA MÁQUINA
E
UTILIZAÇÃO DA MÁQUINA
L'équipement “émousseur” peut
être utilisé avec ou sans béquille.
- Mettez le moteur en marche
(référez-vous à la notice d'instructions
de la machine).
- Tenez fermement le guidon et
actionnez la manette de commande
des gaz pour mettre les outils en
rotation.
- Selon la densité de mousse à retirer,
adaptez votre vitesse d'avancement.
- Pour une meilleure efficacité,
procédez en croisant les passages
(fig. 13).
ATTENTION ! Avant d'utiliser la
machine, éliminez les pierres,
branches et autres objets risquant
de se bloquer dans les outils ou
d'être projetés lors du passage de
l'émousseur. Ne traversez jamais
de route ou de chemin avec les
outils en marche, cela pourrait les
endommager gravement. Arrêtez
toujours le moteur pour transporter
la machine.
ATTENTION ! Le risque de projection
peut entraîner des blessures
graves : portez des lunettes de
protection, des gants et des bottes
lors du travail.
El equipo “aireador” puede usarse
con o sin soporte.
- Ponga el motor en marcha (remítase
al manual de instrucciones de la
máquina).
- Sujete con firmeza el manillar y
accione la manecilla del mando de los
gases para poner las herramientas en
rotación.
- Adapte su velocidad de avance,
según la densidad del musgo que
deba retirar.
- Para una mejor eficacia, proceda
efectuando franjas cruzadas (fig. 13).
¡ ATENCIÓN ! Antes de usar la
máquina, retire la piedras, ramas y
otros objetos que puedan bloquearse en las herramientas o ser
proyectados al pasar el aireador.
Nunca cruce una carretera ni un
camino con las herramientas en
marcha, pues podrían deteriorarse
seriamente. Pare el motor siempre
que deba transportar la máquina.
¡ ATENCIÓN ! El riesgo de proyección
puede provocar lesiones graves:
utilice gafas, guantes y botas de
protección mientras trabaja.
O equipamento “arranca-musgo”
pode ser utilizado com ou sem o
pé de apoio.
- Pôr o motor a funcionar (Refere-se
ao manual de instruções da
maquina).
- Mantenha com firmeza o guiador e
accione o punho de embraiagem
para pôr a ferramenta de corte em
rotação.
- Segundo a densidade de musgo a
retirar, adapte a sua velocidade de
avanço.
- Para uma melhor eficácia, proceda
cruzando as passagens (fig.13)
ATENÇÃO ! Antes de utilizar a
maquina, elimine as pedras, ramos
e outros objectos riscando
bloquear-se nas ferramentas ou
ser projectados durante a
passagem do arranca-musgo.
Nunca atravesse estradas ou
caminhos com as ferramentas a
funcionar, poderia as danificar
gravemente. Pare sempre o motor
para transportar a máquina.
ATENÇÃO ! O risco de projecção
pode causar ferimentos graves:
utilize óculos de protecção, luvas e
botas quando trabalha.
P
17
13
18
ÉQUIPEMENT “ROUE PORTEUSE”
F
EQUIPO “RUEDA PORTADORA”
E
EQUIPAMENTO “RODA PORTADORA”
DESCRIPTIF
- L'équipement “roue porteuse” est
prévu pour donner une meilleure
maniabilité à la machine.
- Monté avec l'équipement de base
ou l'équipement “sarcleur”, il permet
d'accéder aux endroits difficiles ou
étroits par un mouvement d'avant en
arrière.
- Monté avec l'équipement “émousseur”, il facilite le transport et offre
un meilleur confort d'utilisation.
DESCRIPTION (fig. 14)
1. Goupille
2. Roue
PRÉPARATION DE LA MACHINE
- Engagez l'axe de la roue [2] dans le
trou prévu à cet effet à l'extrémité
inférieure de la béquille.
- Installez la goupille [1].
DESCRIPCIÓN
- El equipo “rueda portadora” está
previsto para ofrecer una mejor
manejabilidad a la máquina.
- Montado con el equipo de base o el
equipo “escardador”, permite que se
pueda acceder a los lugares difíciles o
estrechos con un movimiento de
adelante hacia atrás.
- Montado con el equipo “aireador”,
facilita el transporte y ofrece un mejor
confort de uso.
DESCRIPTIVO (fig. 14)
1. Pasador
2. Rueda
PREPARACIÓN DE LA MÁQUINA
- Introduzca el eje de la rueda [2] en el
orificio previsto a este efecto en la
extremidad inferior del soporte.
- Monte el pasador [1].
DESCRITIVO
- O equipamento “roda portadora”
está previsto para dar uma melhor
maneabilidade à máquina.
- Montado com o equipamento de
base ou o equipamento “sachador”,
permite ter acesso aos sítios difíceis
ou estreitos com um movimento de
frente para trás.
- Montado com o equipamento
“arranca-musgo”, facilita o transporte
e oferece um melhor conforto de
utilização.
Descrição (fig. 14)
1. Cavilha
2. Roda
PREPARAÇÃO DA MAQUINA
- Engate o eixo da roda [2] no buraco
previsto para esse efeito na
extremidade inferior do pé de apoio.
- Instale a cavilha [1].
P
19
14
1
2
Dans un souci constant d'amélioration de ses produits, Outils WOLF se réserve le droit de modifier, sans préavis,
les spécifications des modèles présentés.
Les accessoires peuvent donc présenter des différences par rapport à la présente notice.
Photos et illustrations non contractuelles.
Outils WOLF S.A.S. - F- 67165 WISSEMBOURG Cedex - R.C.S. STRASBOURG B 708 503 131
Con el constante afán de mejorar sus productos, Outils WOLF se reserva el derecho de modificar, sin aviso previo,
las especificaciones de los modelos presentados.
Los accesorios pueden pues presentar ligeras diferencias con respecto al presente manual.
Fotos e ilustraciones no contractuales.
Outils WOLF ESPAÑA, S.L. Ctra. C-35, km. 66 17451 SANT FELIU DE BUIXALLEU (Gerona)
Reg. Merc. de Gerona, Tomo 838, Libro O, Sección 8, Folio 40, Hoja GE 15935
Com a preocupação constante de melhorar os seus produtos, Outils WOLF reserva-se o direito de modificar,
quando assim o entender, as especificações dos modelos apresentados.
Fotos e ilustrações não contratuais.
WOLF JARDIM - Utensílios para Jardim, Lda. - Rua da Mata Nacional - Armazém n° 5 - Vinagreiro - Pousos - 2410 LEIRIA (Portugal)
Contribuinte No501985310 -
C.R.C. de Leiria n° 4996 Fls 2 Livro.
Réf. : 0500080021 - Septembre 2006
Loading...
