Wolf MIB2 Instructions Manual

www.outils-wolf.com

NOTICE D’INSTRUCTIONS : À lire attentivement avant d’utiliser la machine
MANUAL DE INSTRUCCIONES : Leer atentamente antes de utilizar la máquina
MANUAL DE INSTRUÇÕES : Leia com atenção antes de utilizar a máquina

Réf. 0500070037

MIB2

27 CM

27 CM

27 CM

M O T O B I N E U S E
M O T O A Z A D A
M O T O - E N X A D A

wolf8060560_mib2_36pages.qxd:210x297 24/06/08 13:23 Page 1

P

wolf8060560_mib2_36pages.qxd:210x297 24/06/08 13:23 Page 2

SOMMAIRE

F

ÍNDICE

E

Pour votre sécurité et celle des autres. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5

Caractéristiques techniques . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

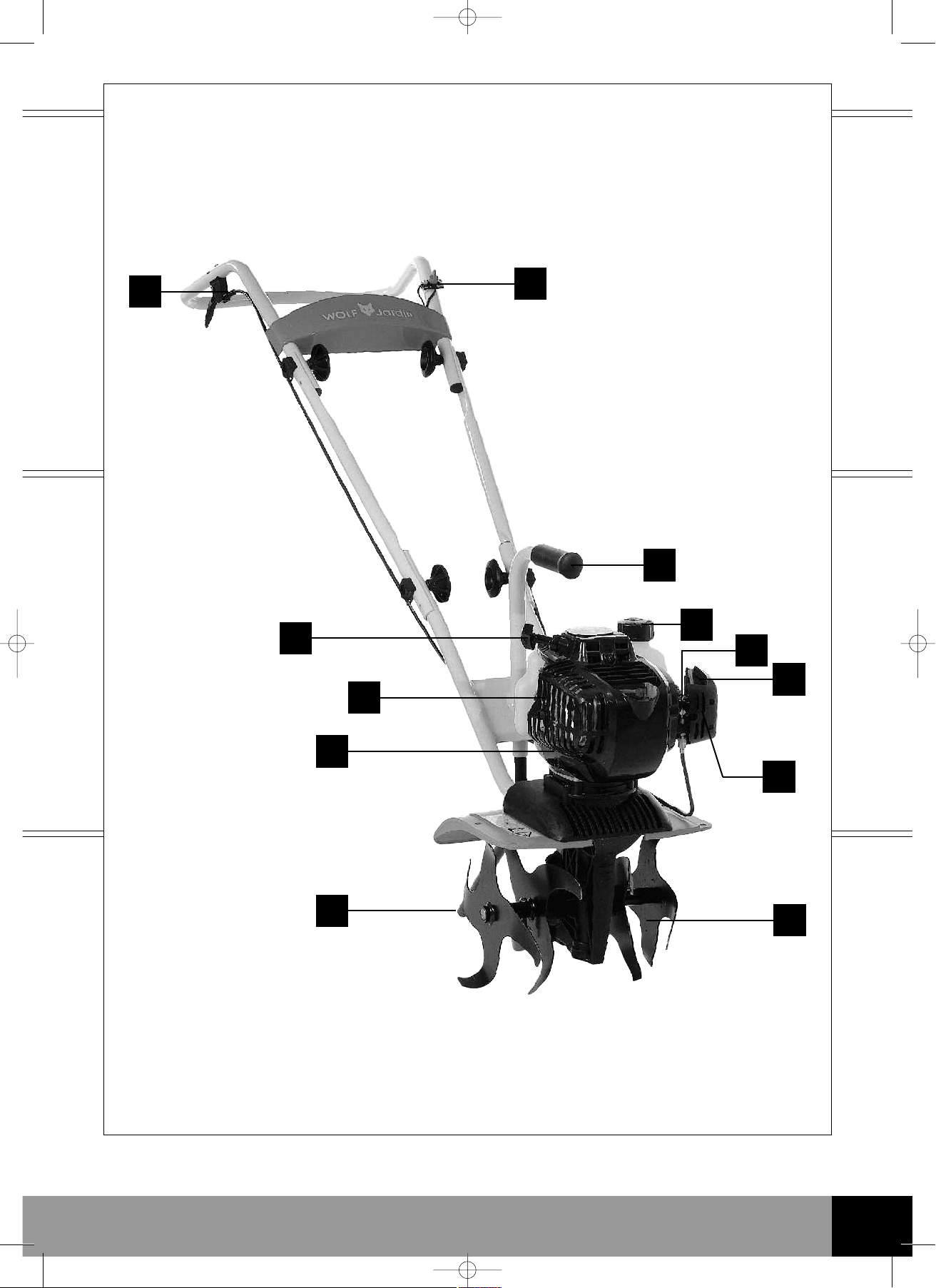

Description. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

Préparation et prise en main. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14

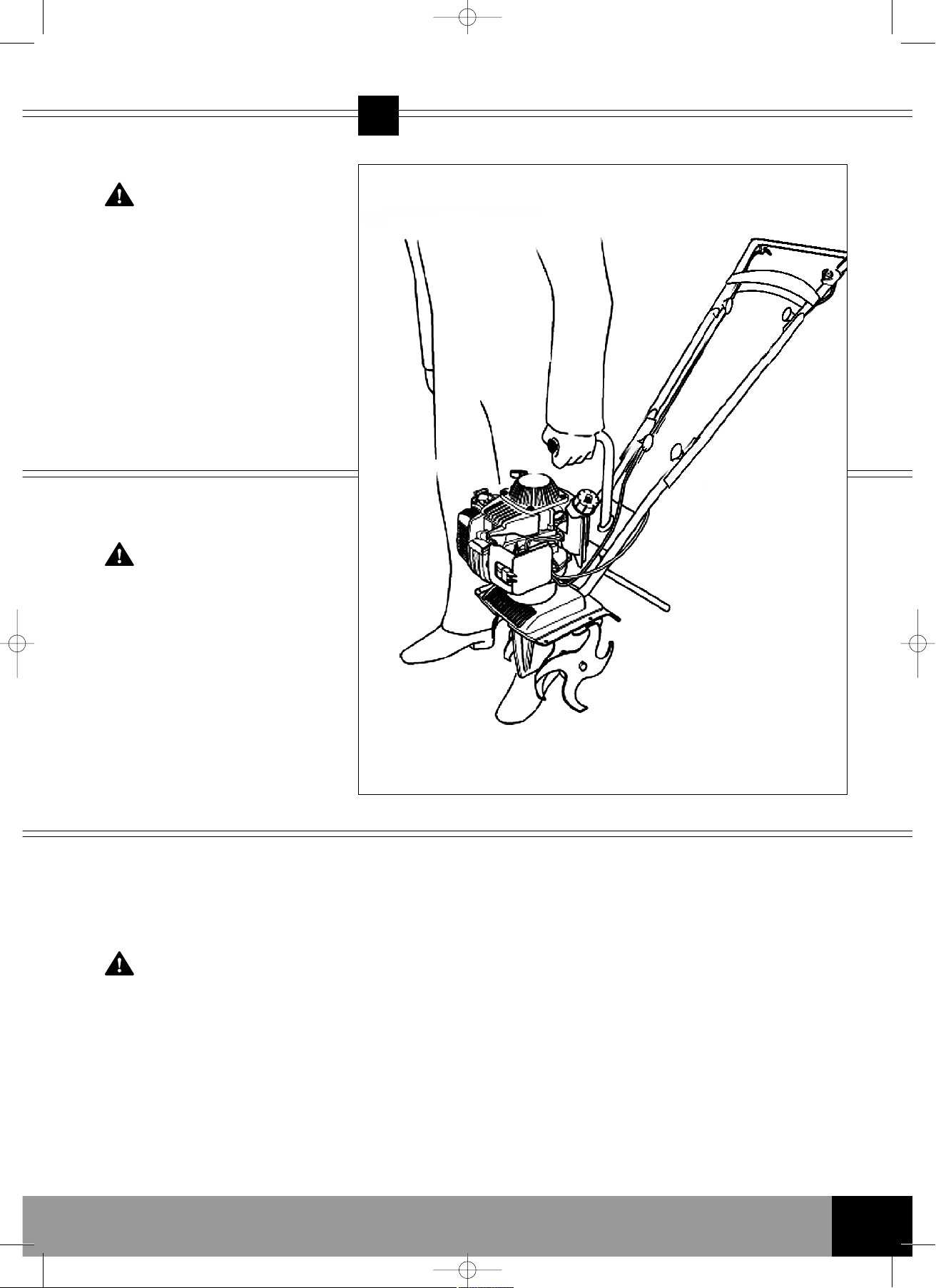

Utilisation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18

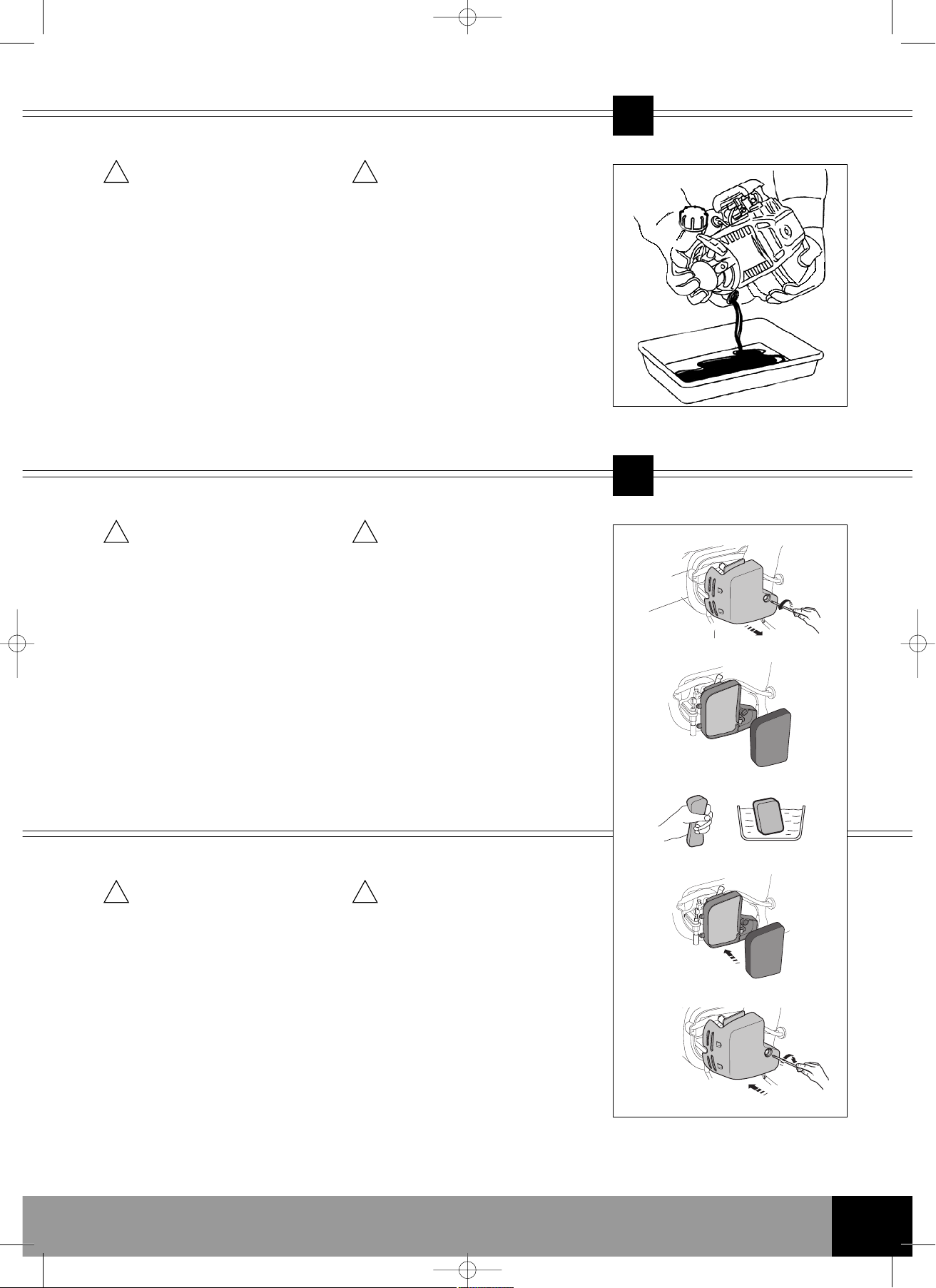

Entretien . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24

Tableau récapitulatif de l’entretien régulier . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25

Arrêt prolongé - Stockage hivernal - Remise en service . . . . . . . . . . . . . . . . . . . . . . . 28

Dépannage courant - Pannes et remèdes. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30

Conditions de garantie . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31

Para su seguridad y la de los demás . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

Características técnicas. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

Descripción. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

Preparación y toma de contacto . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14

Uso . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18

Mantenimiento . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24

Cuadro recapitulativo del mantenimiento periódico . . . . . . . . . . . . . . . . . . . . . . . . . . . 25

Paro prolongado - Almacenamiento invernal – Puesta en servicio. . . . . . . . . . . . . . . 28

Reparación corriente - Averías y soluciones. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30

Condiciones de garantía . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32

SUMARIO

P

Para sua segurança e a dos outros . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

Características técnicas. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

Descritivo . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

Preparação e tomada de conhecimento. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14

Utilização . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18

Manutenção . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24

Quadro recapitulativo da manutenção regular . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25

Paragem prolongada – Armazenamento invernal – Reentrada em serviço. . . . . . . . 28

Reparação corrente – avarias e soluções . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30

Condições de garantia . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33

3

wolf8060560_mib2_36pages.qxd:210x297 24/06/08 13:23 Page 3

4

INTRODUCTION

F

INTRODUCCIÓN

E

INTRODUÇÃO

P

Avant d’utiliser votre motobineuse, lisez attentivement les instructions d'utilisation et d'entretien, et respectez surtout

les conseils relatifs à votre sécurité et à celle des autres.

C

onservez précieusement ce livret pour des consultations ultérieures.

Votre motobineuse est uniquement destinée à la préparation du sol de petits potagers privés.

Tout autre utilisation pourrait s'avérer dangereuse ou entraîner une détérioration de la machine. Pour votre sécurité,

elle ne doit notamment pas être utilisée comme moyen d'entraînement d'accessoires non adaptés,

n

i comme moyen de traction.

A

ntes de utilizar su motoazada, lea atentamente las instrucciones de uso y mantenimiento, y respete sobretodo los consejos

relativos a su seguridad y a la de los demás. Conserve cuidadosamente este folleto para intervenciones ulteriores.

Su motoazada sirve únicamente para la preparación del suelo de pequeños huertos privados.

Todo otro uso podría revelarse peligroso u ocasionar un deterioro de la máquina.

Para su seguridad, no debe particularmente ser utilizada como medio de arrastre de accesorios no adaptados,

ni como medio de tracción.

Antes de utilizar a sua moto-enxada, leia atenciosamente as instruções de utilização e de manutenção,

e respeite os conselhos relativos à sua segurança e à dos outros. Conserve preciosamente este manual

para consultas posteriores.

A sua moto-enxada esta unicamente destinada à preparação do solo de pequenas hortas privadas.

Qualquer outra utilização pode tornar-se perigosa ou ter como consequência a deterioração da máquina.

Para sua segurança, ela não deve servir para utilizar acessórios não adaptados, nem como meio de tracção.

wolf8060560_mib2_36pages.qxd:210x297 24/06/08 13:23 Page 4

5

POUR VOTRE SÉCURITÉ ET CELLE DES AUTRES

F

1.Avant d'utiliser votre
motobineuse

-

Familiarisez-vous avec ses commandes
et l'utilisation correcte de la machine.
Etudiez soigneusement son
fonctionnement pour pouvoir arrêter
rapidement les fraises et le moteur.

-Inspectez minutieusement la zone sur

laquelle votre motobineuse doit être
utilisée et dégagez l'aire à travailler des
pierres, bois, ferrailles, fils, os, plasti­ques, branches et autres débris pouvant
être projetés ou pouvant endommager les
fraises. Supprimez aussi les branches
basses pouvant blesser les yeux.

-Avant chaque utilisation, vérifiez l'état de

votre motobineuse et assurez-vous tout
particulièrement du bon état des fraises
et de leur fixation et du bon serrage de
tous les dispositifs de fixation.

-Habillez-vous toujours en conséquence.

Ne portez pas de vêtements amples ou de
bijoux pouvant être happés par les pièces
en mouvement. Equipez-vous de
chaussures fermées, solides et anti­dérapantes. Portez également des
pantalons longs. N'utilisez pas votre
motobineuse si vous êtes pieds nus ou en
sandales.

2.Votre sécurité et celle des
autres

-La motobineuse doit être utilisée

conformément à la présente notice
d'instructions.

-Les adolescents de moins de 16 ans,

ainsi que les personnes non familia­risées avec la motobineuse, ne doivent
pas utiliser la machine.

-Ne confiez jamais votre motobineuse à

une personne n'ayant pas pris
connaissance de la notice d'instructions.

-N'utilisez pas votre motobineuse trop

près de talus, de fossés, sur des terrains
meubles, glissants ou présentant des
risques de renversement.

-N'utilisez pas votre motobineuse si vous

êtes fatigué ou malade. Evitez
également de le faire si vous avez
consommé des boissons alcoolisées ou
pris des médicaments.

-L'utilisateur ou l'opérateur est

responsable de la sécurité des tiers et de
leurs biens dans la zone de travail de la
machine. Veillez à ce que personne ne
puisse être blessé par des projections de
pierres ou d'autres objets lors de
l'utilisation.

-Ne travaillez jamais en présence de

personnes (en particulier d'enfants) ou
d'animaux à proximité immédiate de la
machine.

-N'enlevez jamais les étiquettes ou les

éléments de sécurité.

-N'approchez jamais les mains ou les

pieds des pièces en mouvement.

-Evitez les obstacles tels que souches,

bordures, socles bétonnés sur lesquels
les fraises peuvent rebondir et qui
risquent d'endommager la machine.

-N'utilisez votre motobineuse qu'en plein
jour, ou avec un bon éclairage artificiel.

-Respectez toujours la distance de
sécurité minimale donnée par la
l

ongueur du guidon.

-Lorsque vous utilisez votre motobineuse
sur des pentes, soyez particulièrement
prudent, assurez-vous que personne ne
soit présent dans un rayon de 20 mètres
autour de la machine, assurez vos pas et
changez de direction avec beaucoup de
p

récaution. Gardez le réservoir
d'essence rempli à moins de la moitié de
sa capacité pour réduire le risque
d'écoulement. L'utilisation sur des pentes
trop abruptes est à proscrire. N'utilisez
pas votre motobineuse sur une pente
supérieure à 10° (17%).

-Marchez, ne courez jamais avec la
motobineuse.

-Lorsque vous tirez votre motobineuse
vers vous, faites-le avec beaucoup de
précaution.

-Ne modifiez jamais le réglage de
régulation du moteur et n'utilisez pas le
moteur en surrégime.

-Ne faites jamais tourner le moteur dans
un local clos. Les gaz d'échappe-ment
contiennent du monoxyde de carbone,
un gaz inodore et mortel.

-Arrêtez le moteur toutes les fois où votre
motobineuse doit rester sans
surveillance.

-Avant toute intervention sur votre
motobineuse, arrêtez le moteur et
débranchez le capuchon de bougie.

-Si la machine doit être soulevée ou
transportée, arrêtez le moteur. Par
précaution, débranchez le capuchon de
bougie.

-Respectez également d'éventuelles
prescriptions légales relatives à
l'utilisation des machines à moteur
thermique.

Ces précautions sont indispensables pour
votre sécurité. Les recomman-dations
mentionnées ne sont toutefois pas
exhaustives ; à tout moment, utilisez votre
motobineuse à bon escient.

3.Maintenance et stockage

-Maintenez tous les écrous, boulons et
vis serrés afin de garantir que votre
motobineuse est en état de fonctionner
en sécurité.

-Remplacez immédiatement les pièces
usées ou endommagées pour plus de
sécurité.

-Laissez le moteur refroidir avant de
ranger votre motobineuse dans un local
quelconque.

-Ne stockez jamais une machine dont le
réservoir contient encore de l’essence
dans un local où les vapeurs peuvent

atteindre une flamme ou une étincelle.

-Pour réduire les risques d’incendie,
m

aintenez le moteur, le silencieux
d'échappement et la zone de stockage
de l’essence, dégagés de végétaux ou
d’excès de graisse.

-Si votre motobineuse doit être
transportée dans votre voiture, laissez
r

efroidir au préalable le moteur et
vidangez le réservoir d'essence.
Protégez-vous les mains à l'aide de
gants de manutention et veillez à assurer
l'équilibre de la machine.

-Si le réservoir doit être vidangé, faites
cette opération à l’extérieur.

4. Responsabilité

-

En cas d'utilisation non conforme à la
notice d'instructions et à la régle­mentation en vigueur, Outils WOLF
décline toute responsabilité.

-Vous ne devez pas effectuer de
modifications sur votre motobineuse
sans accord préalable de la part des
Outils WOLF. Toute modification non

autorisée par Outils WOLF peut rendre
la machine dangereuse et conduire à de
sévères blessures lors de l'utilisation.

-En cas de remplacement de pièces,
n'utilisez que des pièces d'origine Outils
WOLF. La qualité du travail effectué, la
longévité de votre motobineuse et votre
sécurité en dépendent. L'utilisation de toute
pièce “non d'origine”, en plus des risques
encourus par l'utilisateur, entraînerait
l'annulation de la garantie pour tout
dommage en résultant. La société Outils
WOLF décline toute responsabilité en cas
d'accident dû à l'utilisation d'une pièce “non
d'origine”.

5.Identification

de la machine

Le numéro d'identification de votre
motobineuse se trouve sur l'étiquette
signalétique apposée sur la machine.
Communiquez ce numéro à votre
Spécialiste agréé par Outils WOLF en cas
d'intervention sur votre motobineuse.

Ce signe vous indiquera les
conseils qui concernent votre
sécurité.

Ce signe vous indiquera les
conseils qui concernent la longévité
de votre motobineuse.

Dans un souci constant d'amélioration de
ses produits, Outils WOLF se réserve le
droit de modifier, sans préavis, les
spécifications des modèles présentés.
Votre motobineuse peut donc présenter
des différences par rapport à la présente
notice. Photos et illustrations non
contractuelles.

!

wolf8060560_mib2_36pages.qxd:210x297 24/06/08 13:23 Page 5

6

1.Antes de utilizar su
motoazada

-Acostúmbrese a sus mandos y al uso

correcto de la máquina. Estudie
detenidamente su funcionamiento para
poder parar rápidamente el motor y las
f

resas.

-Revise minuciosamente la zona en la

cual su motoazada debe ser utilizada y
retire del terreno las piedras, maderas,
chatarras, huesos, plásticos, ramas y
demás desperdicios que puedan ser
expulsados o que puedan dañar las
fresas. Suprima igualmente las ramas
bajas que puedan herrir los ojos.

-Antes de cada utilización, revise el

estado de su motoazada y asegúrese
particularmente del buen estado de las
fresas, de su fijación y del buen ajuste
de todos los dispositivos de fijación.

-Vístase siempre en consecuencia. Evite

usar ropa ancha o joyas que puedan ser
atrapadas por las piezas en movimiento.
Equípese con zapatos cerrados,
resistentes y antideslizantes. Use
igualmente pantalones largos. No utilice
su motoazada si está descalzo o con
sandalias.

2.Su seguridad y la de los
demás

-La motoazada debe ser utilizada

conforme al presente manual de
instrucciones.

-Los adolescentes menores de 16 años,

así como las personas no familiarizadas
con la motoazada, no deben utilizar la
máquina.

-No confie nunca su motoazada a una

persona que no haya tenido conoci­miento del manual de instrucciones.

-No conduzca su motoazada demasiado

próximo a taludes, cunetas, terrenos
movedizos, resbaladizos o con riesgos
de volcar.

-Evite conducir la motoazada si está

cansado o enfermo. No utilice la
motoazada si ha tomado bebidas
alcohólicas o medicamentos.

-El utilizador o el operador es respon-

sable de la seguridad de terceros en la
zona de trabajo de la máquina.

-Vigile que nadie pueda resultar herido,

por las expulsiones de piedras o demás
objetos, durante el uso.

-Evite la presencia de personas

(particularmente de niños) o animales en
un perímetro próximo a la máquina.

-En ningún caso deben retirarse las

etiquetas o los elementos de seguridad.

-No acerque nunca las manos o los pies

de las piezas en movimiento.

-Evite los obstáculos como cepas,

bordes, zócalos de holmigón en los
cuales las fresas pueden rebotar y dañar

a la máquina.

-Use su motoazada sólo en pleno día, o
con una buena iluminación artificial.

-

Respete siempre la distancia de
seguridad mínima dada por la longitud
del manillar.

-

Cuando utilice su motoazada en
pendientes, tenga especialmente
cuidado, asegúrese que nadie esté
presente en un radio de 20 metros en
torno a la máquina, asegure sus pasos y
cambie de dirección con mucha
precaución. Mantenga el depósito de
gasolina con menos de la mitad de su
capacidad para reducir el riesgo de
derramamiento. Se proscribe el uso en
pendientes demasiado abruptas. No use
su motoazada en una pendiente superior
a

10° (17%).

-Ande, no corra nunca con la motoazada.

-Cuando arrastre su motoazada hacia
usted, hágalo con mucha precaución.

-No cambie nunca el ajuste de regulación
del motor y no use el motor con
sobrerégimen.

-No arranque el motor en un local
cerrado. Los gases de escape contienen
monóxido de carbono, un veneno mortal
inodoro.

-Pare el motor cada vez que tenga que
alejarse momentáneamente de la
motoazada.

-En caso de intervención en su
motoazada, pare el motor y desconecte
el capuchón de la bujía.

-Si tiene que levantar o transportar la
máquina, pare el motor. Por precaución,
desconecte el capuchón de la bujía.

-Respete igualmente las eventuales
recomendaciones legales relativas al
uso de las máquinas con motor térmico.

Estas precauciones son imprescin-dibles
para su seguridad. No obstante, las
recomendaciones indicadas no
son exhaustivas; utilice siempre su
motoazada correctamente.

3.Mantenimiento y

almacenamiento

-Mantenga todas las tuercas, los pernos y
tornillos apretados con el fin de
garantizar que su motoazada esté en
estado de funcionar con toda seguridad.

-Cambie inmediatamente las piezas
desgastadas o estropeadas para una
mayor seguridad.

-Deje enfriar el motor antes de almacenar
su motoazada en cualquier local.

-No almacene nunca una máquina cuyo
depósito contiene aún gasolina en
un local donde los vapores pueden
alcanzar una llama o una chispa.

-Para reducir los riesgos de incendio,
mantenga el motor, el silenciador de
escape y la zona de almacenamiento
de la gasolina, despejados de vegetales

o excesos de grasa.

-Si su motoazada tiene que ser transpor­tada en un coche, deje previamente
enfriar el motor y vacie el depósito de
gasolina. Protéjase las manos con
guantes de manipulación y procure
garantizar el equilibrio de la máquina.

-Si tiene que vaciar el depósito, haga esta
maniobra fuera.

4. Responsabilidad

-Si la utilización de la máquina no se
efectúa en conformidad con el manual
de instrucciones y con la reglamentación
vigente, Outils WOLF rehusa cualquier
responsabilidad.

-No debe efectuar ninguna modificación
en su motoazada sin autorización previa
de Outils WOLF. Cualquier modifica-ción
no autorizada por Outils WOLF puede
hacer peligroso el uso de la máquina y
ocasionar heridas graves.

-En caso de sustitución de piezas, uilice
exclusivamente piezas de origen Outils
WOLF. La calidad del trabajo realizado,
la longevidad de su motoazada y su
seguridad dependen de ello. El uso de
toda pieza que no sea de origen,
acarrea, además de los riesgos a los
que se expone el usuario, la anulación
de la garantía para cualquier daño que
resulte. Outils WOLF ESPAÑA S.L.
rehusa cualquier responsabilidad en
caso de accidente debido al uso de una
pieza que no sea de origen.

5.Identificación

de la máquina

El número de identificación de su
motoazada está situado en la etiqueta de
identificación colocada en la máquina.
Comunique este número a su distribuidor
autorizado Outils WOLF en caso de
intervención.

Este signo le indicará relacionados
con su seguridad.

Este signo le indicará los consejos
relativos con la longevidad de su
motoazada.

Con el constante afán de mejorar sus
productos, Outils WOLF se reserva el
derecho de modificar, sin previo aviso,
las especificaciones de los modelos
presentados. Por ello su motoazada
puede presentar diferencias en compa­ración con el presente folleto. Fotos e
ilustaciones no contractuales.

!

PARA SU SEGURIDAD Y LA DE LOS DEMÁS

E P

wolf8060560_mib2_36pages.qxd:210x297 24/06/08 13:23 Page 6

7

1.Antes de utilizar a sua moto­enxada

-Familiarize-se com os comandos e

a utilização correcta da máquina. Estude
cuidadosamente o seu funcio-namento
para poder parar rapidamente as fresas
e o motor.

-Inspeccione atenciosamente a zona em

que a sua moto-enxada deve ser
u

tilizada e retire da área de trabalho as

p

edras, madeiras, ferros, fios, ossos,
plásticos, ramos e outros resíduos que
possam ser projectados ou que possam
danificar as fresas. Retirar também os
ramos baixos que possam ferir os olhos.

-Antes de cada utilização, verifique o
estado da sua moto-enxada e verifique
particularmente o bom estado das fresas
e das suas fixações e o bom aperto de
todos os dispositivos de fixação.

-Vista-se sempre em consequência. Não
vista roupas largas, não ponha jóias que
possam ser agarradas pelas peças em
movimento. Equipe-se com sapatos
fechados, sólidos e antiderrapantes.
Vista calças compridas. Não utilize a sua
moto-enxada se está com os pés
descalços ou com sandálias.

2.A sua segurança e a dos

outros

-A moto-enchada só deve ser utilizada
de acordo com as prescrições deste
manual de instruções.

-Os adolescentes com menos de
16 anos, assim como as pessoas não
familiarizadas com a moto-enxada, não
devem utilizar a máquina.

-Nunca confie a sua moto-enxada a uma
pessoa que não tomou conhecimento do
manual de instruções.

-Não utilize a moto-enxada muito perto
de taludes, de valas, terrenos muito
moles, escorregadiços ou que apresen­tam riscos.

-Não utilize a sua moto-enxada se está
cansado ou doente. Evite igualmente
utilizá-la se bebeu bebidas com álcool
ou se tomou medicamentos.

-O utilizador ou o operador é respon­sável pela segurança de terços assim
como dos seus bens na zona de
trabalho da máquina. Tenha o cuidado
de verificar que ninguém possa ser
ferido pela projecção de pedras ou
qualquer outro objecto durante a
utilização.

- Nunca trabalhe na presença de pessoas
(principalmente crianças) ou de animais
perto da máquina.

-Nunca retire as etiquetas ou os
elementos de segurança.

-Nunca aproxime as mãos ou os pés de
peças em movimento.

-Evite os obstáculos tais como cepos,
bordas, lancis em betão, nos quais as

fresas podem ressaltar e danificar a
máquina.

-Só utilize a sua moto-enxada em pleno
dia, ou então com uma boa iluminação
artificial.

-Respeite sempre a distância de
segurança mínima dada pelo compri­mento do guiador.

-Quando utiliza a sua moto-enxada em
desníveis, seja prudente, verifique que
ninguém esteja presente num raio de
20 metros à volta da máquina, avance
e mude de direcção com muito cuidado.
A

nde com o depósito com menos da
metade de combustível para evitar que
ele se derrame. A utilização em fortes
desníveis é proibida. Não utilize a sua
moto-enxada em desníveis superiores a
10º (17%).

-Ande, nunca corra com a moto-enxada.

-Quando puxa pela moto-enxada, faça o
com muita precaução.

-Nunca altere a afinação da regulação do
motor e nunca utilize o motor em sobre
regime.

-Nunca faça funcionar o motor num local
fechado. Os gazes de escape contem
monóxido de carbono, um gás inodoro e
mortal.

-Pare o motor todas as vezes em que a
sua moto-enxada fica sem vigilância.

-Antes de uma intervenção sobre a sua
moto-enxada, pare o motor e desligue o
cachimbo da vela.

- Se a maquina deve ser levantada ou

transportada, pare o motor. Por
precaução, desligue o cachimbo da vela.

-Respeite também as eventuais
prescrições legais relativas à utilização
das máquinas com motor térmico.

Estas precauções são necessárias para a
sua segurança. As recomen-dações
mencionadas não são de qualquer forma
exaustivas; em todo os momentos utilize
a sua moto-enxada com conhecimento de
causa.

3.Manutenção e

armazenamento

-Mantenha todas as porcas, pernos e
parafusos apertados afim de garantir
que a sua moto-enxada está em estado
de funcionar em segurança.

-Substitua imediatamente as peças
usadas ou danificadas para mais
segurança.

-Deixe o motor arrefecer antes de
arrumar a sua moto-enxada num sítio
qualquer.

-Nunca arrume uma maquina cujo
deposito ainda contem gasolina num
local aonde os vapores podem atingir
uma chama ou uma faísca.

-Para reduzir o risco de incêndio,
mantenha o motor, o silencioso do
escape e a zona de arrumação da
gasolina, desembaraçado de vegetais

ou de excessos de gordura.

-Se a sua moto-enxada deve ser
transportada no seu carro, deixe
arrefecer o motor e despeje o depósito
de gasolina. Proteja as suas mãos com
luvas de trabalho e tenha o cuidado de
verificar o bom equilíbrio da máquina.

-Se o depósito deve ser despejado, faça
essa operação no exterior.

4.Responsabilidade

-Em caso de utilização não conforme ao
manual de instruções e ao regulamento
em vigor, Outils WOLF declina toda e
qualquer outra responsabilidade.

-Não deve efectuar modificações sobre a
sua moto-enxada sem o acordo prévio
da parte da Outils WOLF. Toda e

qualquer modificação não autorizada
pela Outils WOLF pode tornar a
máquina perigosa e provocar sérios
ferimentos durante a sua utilização.

-Em caso de substituição de peças,
utilizar peças de origem Outils WOLF.
A qualidade do trabalho efectuado, a
longevidade da sua moto-enxada e a
sua segurança dependem disso. A
utilização de qualquer peça "não de
origem", apesar dos riscos para o
utilizador, também tem como conse­quência a anulação da garantia para
todos os danos resultando disso. A

empresa Outils WOLF declina toda e
qualquer responsabilidade em caso de
acidente devido à utilização de uma
peça “não de origem”.

5.Identificação da maquina

O número de identificação da moto­enxada encontra-se sobre a etiqueta
sinalética da sua moto-enxada colada
sobre a máquina. Comunique esse
número ao seu especialista autorizado
Outils WOLF em caso de intervenção
sobre a sua moto-enxada.

Este sinal indicara-lhe os conselhos
que dizem respeito
à sua segurança.

Este sinal indicara-lhe os conselhos
respectivos à longevidade da sua
moto-enxada.

Com a preocupação constante de
melhorar os seus produtos, Outils WOLF
reserva-se o direito de modificar, sem
pré-aviso, as especificações dos modelos
apresentados. Por isso a sua moto­enxada pode apresentar diferenças em
relação ao presente manual. Fotos e
ilustrações apresentadas a titulo de
indicação.

!

PARA SUA SEGURANÇA E A DOS OUTROS

P

wolf8060560_mib2_36pages.qxd:210x297 24/06/08 13:23 Page 7

8

CARACTÉRISTIQUES TECHNIQUES

F

M

oteur 4 temps Robin Subaru EH035V OHV 33 cm

3

Puissance maxi mesurée en sortie d’arbre 1,6 ch à 7000 min

-1

Régime maxi d’utilisation 6000 min

-

1

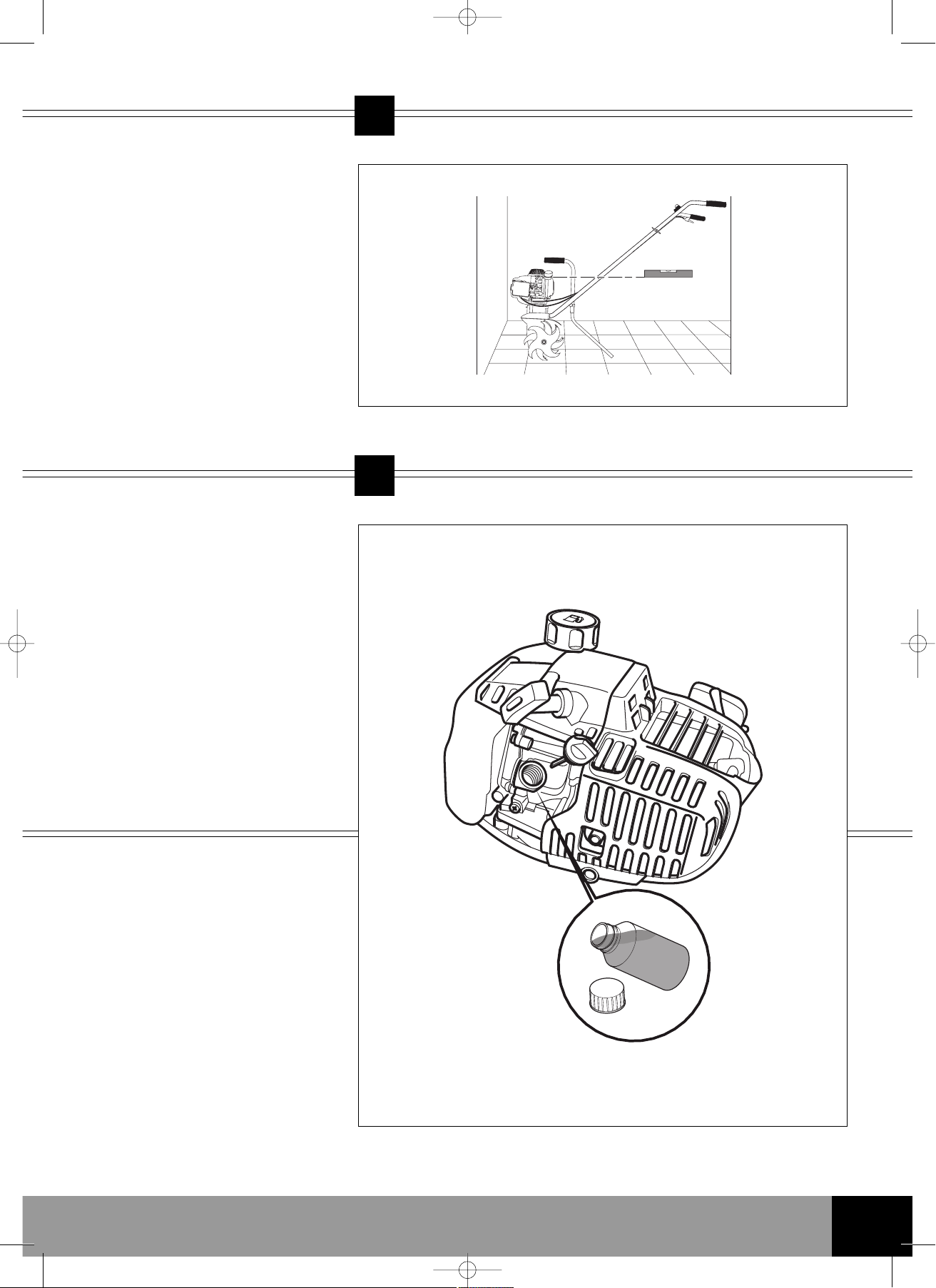

Huile SAE 10W-30 (0,1 l)
Carburant Supercarburant sans plomb (0,65 l)

Résistive, culot Ø 10 mm x 10 mm

Bougie réf. 18493

Ecartement des électrodes : 0,6 - 0,7 mm
Fraises standard Ø 225 mm
Largeur de travail 27 cm
R

égime maxi de rotation 180 min

-1

Embrayage Centrifuge
Transmission Par roue et vis sans fin
Encombrement - guidon monté 1300 mm x 375 mm x 940 mm

- guidon replié 615 mm x 375 mm x 600 mm
Masse 14 kg
Niveau de pression acoustique au poste de conduite* 84,5 dB(A)
Niveau de vibration au guidon** 7,04 m/s

2

* Norme de référence pour les mesures : EN 709, EN 1553

** Normes de référence pour les mesures : EN 709, EN 1033, EN ISO 5349-1

Accessoires en option

MIPACK

Equipement sarcleur,
composé de deux fraises à 6 dents pour broyer finement la croûte et les mauvaises herbes recouvrant le sol.

Equipement butteur,
composé d’un soc en “V ” pour rejeter efficacement la terre de chaque côté tout en creusant un sillon.

Equipement émousseur,
composé de deux ensembles à ressorts pour retirer efficacement la mousse qui étouffe votre pelouse.

wolf8060560_mib2_36pages.qxd:210x297 24/06/08 13:23 Page 8

9

CARACTERÍSTICAS TÉCNICAS

E

M

otor 4 tiempos Robin Subaru EH035V OHV 33 cm

3

Potencia máxi medida a la salida del eje 1,6 cv a 7000 r.p.m.
Régimen máxi de utilización 6000 r.p.m.
Aceite SAE 10W-30 (0,1 l)
Carburante Supercarburante sin plomo (0,65 l)

Resistiva, casquillo Ø 10 mm x 10 mm

Bujía ref. 18493

Separación electrodos : 0,6 - 0,7 mm
Fresas estándar Ø 225 mm
Anchura de trabajo 27 cm
R

égimen máxi de rotación 180 r.p.m.
Embrague Centrífugo
Transmisión Por rueda y tornillo sin fin
Dimensiones - manillar montado 1300 mm x 375 mm x 940 mm

- manillar replegado 615 mm x 375 mm x 600 mm
Peso 14 kg
Nivel de presión acústica en el puesto de conducción* 84,5 dB(A)
Nivel de vibración en el manillar** 7,04 m/s

2

* Norma de referencia para las medidas : EN 709, EN 1553

** Normas de referencia para las medidas : EN 709, EN 1033, EN ISO 5349-1

Accesorios en opción
MIPACK Equipo escardador,

compuesto de dos fresas con 6 dientes para triturar en finas partículas la corteza y las malas hierbas
que recubren el suelo.

Equipo aporcador,
compuesto de una reja en forma de “V” que permite echar eficazmente la tierra de cada lado
a la vez que abre un surco.

Equipo aireador,
compuesto de dos conjuntos de muelle para retirar con eficacia el musgo que asfixia su césped.

wolf8060560_mib2_36pages.qxd:210x297 24/06/08 13:23 Page 9

10

CARACTERISTICAS TÉCNICAS

P

E

P

M

otor 4 tempos Robin Subaru EH035V OHV 33 cm

3

Potencia máxima medida saída de eixo 1,6 cv à 7000 min

-1

Regime máximo de utilização 6000 min

-

1

Oleo SAE 10W-30 (0,1 l)
Combustivel Gasolina Súper sem chumbo (0,65 l)
Vela Resistiva porca Ø 10 mm x 10 mm

ref. 18493

Folga dos eléctrodos: 0,6 - 0,7 mm
Fresas standard Ø 225 mm
Largura de trabalho 27 cm
R

egime máximo de rotação 180 min-1
Embraiagem Centrifuga
Transmissão Por rodas e parafuso sem fim
Dimensões - guiador montado 1300 mm x 375 mm x 940 mm

- guiador dobrado 615 mm x 375 mm x 600 mm
Peso 14 kg
Nível de pressão acústico no posto de condução* 84,5 dB(A)
Nível de vibrações no guiador** 7,04 m/s

2

* Norma de referência para as medidas : EN 709, EN 1553

** Normas de referência para as medidas : EN 709, EN 1033, EN ISO 5349-1

Acesórios em opção

MIPACK

Equipamento sachador,
É composto de dos fresas com 6 dentes para moer a crosta e retirar as ervas daninhas que cobrem o solo.

Equipamento amontoador,
É composto por um sacho em forma de “ V ” que permite rejeitar de manera eficaz a terra para cada lado
abrindo um sulco.

Equipamento arranca-musgo,
Está composto por dois conjuntos de molas para retirar com eficácia o musgo que asfixia o seu relvado.

wolf8060560_mib2_36pages.qxd:210x297 24/06/08 13:23 Page 10

11

Explications des pictogrammes de sécurité

a.ATTENTION !
b.DANGER ! Outils rotatifs.
c.Avant utilisation, lire et observer rigoureusement les

instructions de la notice.

d.Arrêter le moteur et débrancher le capuchon de bougie avant

de procéder à toute opération de maintenance
ou de réparation.

e

.Ne pas utiliser sans protecteur (éléments tournants).

Explicaciones de los pictogramas
de seguridad

a.¡CUIDADO!
b.¡PELIGRO! Herramientas rotativas.
c.Antes cada uso, leer y observar cuidadosamente las

instrucciones del manual.

d.Parar el motor y desconectar el capuchón de bujía antes

de proceder a cualquier maniobra de mantenimiento
o de reparaciones.

e.No utilizar la máquina sin protector (elementos giratorios).

Explicação dos pictogramas de segurança

a.ATENÇÃO!
b.PERIGO! Ferramentas rotativas.
c.Antes da utilização, ler e respeitar rigorosamente as

instruções do manual.

d.Pare o motor e desligue o cachimbo da vela antes de

proceder a qualquer operação de manutenção ou de
reparação.

e.Não utilizar a nãquina sem os protectores (elementos

rotativos).

F

E

P

a

b

c

d

e
