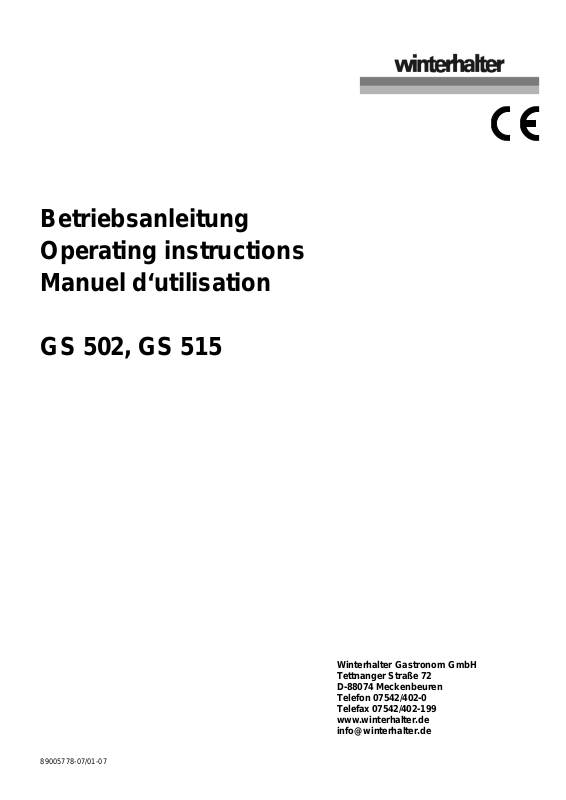

Betriebsanleitung
Operating instructions
Manuel d‘utilisation
GS 502, GS 515
Winterhalter Gastronom GmbH
Tettnanger Straße 72
D-88074 Meckenbeuren
Telefon 07542/402-0
Telefax 07542/402-199
www.winterhalter.de
[email protected]
89005778-07/01-07
Page 2
Page 3
Betriebsanleitung
für Winterhalter Gastronom Geschirrspülmaschine GS 502 und GS 515
Inhaltsverzeichnis
1
Bestimmungsgemäße Verwendung ----------------------------------------------------------------------------------------3
2 Allgemeine Sicherheitshinweise---------------------------------------------------------------------------------------------3
3 Bevor Sie mit der Maschine arbeiten---------------------------------------------------------------------------------------4
4 Erste Inbetriebnahme ----------------------------------------------------------------------------------------------------------6
5 Beschreibung der Maschine--------------------------------------------------------------------------------------------------6
6 Vor dem Spülen------------------------------------------------------------------------------------------------------------------8
7 Spülen---------------------------------------------------------------------------------------------------------------------------- 11
8 Nach dem Spülen -------------------------------------------------------------------------------------------------------------14
9 Wartung und Pflege----------------------------------------------------------------------------------------------------------- 14
10 Betriebsstörungen------------------------------------------------------------------------------------------------------------- 17
11 Emissionswerte---------------------------------------------------------------------------------------------------------------- 19
1 Bestimmungsgemäße Verwendung
• Die Winterhalter Gastronom Geschirrspülmaschine GS 502/GS 515 darf nur zur Reinigung von
Spülgut wie z.B. Geschirr, Besteck und Tabletts aus gastronomischen und artverwandten Betriebe n
verwendet werden. Wir empfehlen, Gläser nur mit abgesenkter Nachspültemperatur zu spülen.
• Die Maschine darf nur zu diesem Zweck und gemäß den beschrieb enen Bedienungshinweisen betrieben werden. Eine andere Verwendung gilt als nicht bestimmungsgemäß.
• Die Maschine ist ein technisches Arbeitsmittel für die gewerbliche Nutzung und nicht für den privaten
Gebrauch bestimmt.
• Bei Veränderung der Konstruktion oder Nutzung der Maschine, die ohne schriftliche Zustimmung de r
Fa. Winterhalter Gastronom GmbH vorgenommen wurde, entfällt die Gewährleistung und Produkthaftung. Falls durch Nichtbeachtung der in dieser Betriebsanleitung aufgeführten Hinwei se ein Schaden
an der Maschine auftritt, entfällt der Garantieanspruch an die Winterhalter Gastronom GmbH.
2 Allgemeine Sicherheitshinweise
• Arbeiten Sie mit der Spülmaschine nur, wenn Sie die Betriebsanleitung gelesen und verstanden
haben. Lassen Sie sich über die Bedienung und Arbeitsweise der Spülmaschin e vom WinterhalterKundendienst unterrichten. Betreiben Sie die Maschine nur so, wie in dieser Betriebsanleitung beschrieben.
• Nehmen Sie ohne Genehmigung des Herstellers keine Verände rungen, sowie An- oder Umbauten an
der Spülmaschine vor.
• Schalten Sie bei Gefahr und Störungen die Maschine sofort aus. Schalten Sie die bauseitige NetzTrenneinrichtung (Hauptschalter) aus. Erst dann ist die Maschine spannungsfrei.
• Verständigen Sie bei Störungen, deren Ursachen nicht in der bauseitigen Wasser- oder Stromzuleitung liegen, den Winterhalter Kundendienst. Schalten Sie bei Störungen, deren Ursachen nicht bekannt sind, die Maschine erst wieder ein, wenn die Fehlerursache behob en ist.
• Das Wasser in der Spülmaschine ist kein Trinkwasser.
• Halten Sie Kinder von der Maschine fern. Im Innenraum der Maschine befindet sich mit Lauge
versetztes heißes Wasser von ca. 60°C.
Folgende Symbole werden in dieser Betriebsanleitung verwendet:
GEFAHR! Lebensgefahr wegen spannungsführenden Teilen! Bei Nichtbeachtung der
Hinweise droht Gefahr für Personen z.B. durch elektrische Betriebsmittel.
Achtung! Bei Nichtbeachtung der Hinweise können Sachschäden entstehen.
89005778 3
Page 4
3 Bevor Sie mit der Maschine arbeiten
Bevor Sie mit der Maschine arbeiten können, muss sie von zugelassenen Handwerkern nach den örtlich
geltenden Vorschriften angeschlossen und danach durch den Winterhalter Kundendie nst in Betrieb genommen werden.
GEFAHR! Lebensgefahr wegen spannungsführenden Teilen!
Das Aufstellen und der Anschluss der Spülmaschine an die kundenseitigen Ver- und
Entsorgungsleitungen ist gemäß den länderspezifischen und örtlichen Gegebenheiten
durch zugelassene Installateure durchzuführen.
Vollständigkeit überprüfen:
Nach dem Auspacken der Maschine die Lieferung zuerst anhand d es Lieferscheines auf Vollständigkeit und
etwaige Transportschäden kontrollieren. Schäden sofort dem Spediteur, der Versicherung und dem Hersteller mitteilen.
Die Spülmaschine vor Frost schützen. Wasserführende Systeme können beim Einfrieren
Schaden nehmen.
Vor Beginn der Installation die Anlage mit Hilfe einer Wasserwaage waagrecht ausrichten. Bodenunebenheiten mit den höhenverstellbaren Maschinenfüßen ausgleichen.
Zu- und Ablauftische anbauen und mit leichtem Gefälle zur Maschine oder einem vorhandenen Spülbecken
ausrichten.
Bei Eckaufstellung der Maschine:
• Bauen Sie den Korbträger auf die entsprechende Durchlaufrichtung um. Der hierfür notwendige Eck-
Führungsbolzen liegt der Korbausstattung in einem kleinen Beutel bei.
• Bauen Sie die Aufnahmen für die Tischstreben um.
Sanitäre Installation:
Die Angaben auf beiliegendem Anschlussplan unbedingt beachten!
Für eine einwandfreie Funktion der Maschine überprüfen, ob der dort geford erte Wasserdruck
und die Durchflussleistung gewährleistet sind.
• Schließen Sie die Maschine an Trinkwasser an.
• In die Wasserzuleitung in der Nähe der Spülmaschine und gut zugänglich ein Hauptabsperrventil
einbauen. Es darf sich nicht hinter der Spülmaschine befinden.
• Die wassertechnische Sicherheit ist gemäß DIN EN 61770 ausgeführt. Demnach kan n die Spülma-
schine ohne Zwischenschaltung einer weiteren Sicherheitseinricht ung mit der Frischwasserleitung
verbunden werden.
• Benutzen Sie für den Wasserzulauf den in der Spülmaschine befindlichen Zulaufschlauch und den
Feinfilter. Der Feinfilter verhindert, dass Partikel aus der Wasserzuleitung in die Maschine gelangen
und Fremdrost auf dem Besteck und in der Maschine verursachen. Überprüfen Sie, ob die Anschlüsse
dicht sind. Der Zulaufschlauch darf nicht gekürzt oder beschädigt werden.
• Benutzen Sie für den Wasserablauf den in der Spülmaschine befindlichen flexiblen Ablaufschlauch.
Der Ablaufschlauch darf nicht gekürzt oder beschädigt werden.
• Bei einer Wasserhärte von mehr als 3°d Gesamthärte (GH) empfehlen wir, eine Wa sseraufberei-
tungsanlage vorzuschalten, damit die Maschine nicht verkalkt und um ein optimales Spül- und Trocknungsergebnis zu erreichen. Der Winterhalter Servicetechniker ist bei der Beratung gerne behilflich.
• Die Spülmaschine ist mit einer Ablaufpumpe ausgestattet. Die maximale Abpumphöhe ist dem An-
schlussplan zu entnehmen.
4 89005778
Page 5
Elektroinstallation:
Dieser Teil der Anleitung richtet sich an den Elektriker.
GEFAHR! Lebensgefahr wegen Bauteilen, die unter Netzspannung stehen!
Trennen Sie bei allen elektrischen Arbeiten die Maschine vom Netz und prüfen Sie die
Gefahr
Spannungsfreiheit.
Die Maschine und die zugehörigen Zusatzgeräte müssen durch einen vom zustän digen
Energieversorger zugelassenen Fachbetrieb des Elektrohandwerks gemäß den örtlich
geltenden Normen und Vorschriften angeschlossen werden.
Der Elektro-Installateur muss folgende Hinweise beachten:
• Beachten Sie die Technischen Anschlussbestimmungen (TAB).
• Prüfen Sie die Wirksamkeit aller elektrischen Schutzsysteme.
• Beachten Sie das Typenschild und den Stromlaufplan.
• Sichern Sie den Elektroanschluss der Maschine als separat abgesicherten Stromkreis bauseitig mit
trägen Sicherungen oder Sicherungsautomaten gemäß dem Gesa mtanschlusswert (siehe Typenschild) ab.
• Bauen Sie in die elektrische Zuleitung vorschriftsmäßig einen Netztrennschalter sowie einen Fehlerstrom-Schutzschalter (FI) ein. Diese Schalter müssen allpolig abschalten und den vorgeschri ebenen
Kontaktabstand haben. Der Einbauort muss in der Nähe der Maschine und gut zugänglich sein.
• Schließen Sie die Maschine an ein vorschriftsmäßig installiertes und geprüftes Schutzleitersystem an.
• Binden Sie die Maschine und die angebaute Tischanlage in das bauseitige Potentialausglei chssystem
ein. Der Anschlussbolzen befindet sich im Unterbau der Maschine. Die Anschlusspunkte sind entsprechend gekennzeichnet.
Anschlussleitung
Veränderung oder Ersatz darf nur durch den Hersteller, seinen Kundendienstvertreter oder eine ähnlich
qualifizierte Person durchgeführt werden. Verwenden Sie ein Kabel vom Typ H07 RN-F oder ein gleichwertiges.
Phasenzuordnung der Anschlussleitung
Netz 1/N/~ 2/-/~ 3/N/~ 3/-/~
Anzahl Adern 3 3 5 4
PE grün-gelb grün-gelb grün-gelb grün-gelb
N blau - blau L1 braun braun grau braun
L2 - blau braun grau
L3 - - schwarz schwarz
Anschluss externer Dosiergeräte
Im Maschinenuntergestell befindet sich eine Anschlussmöglichkeit für den Anschluss externer Dosiergeräte.
Abschlussarbeiten:
Die Maschine muss vollständig an das Elektronetz und an die Frisch- und Abwasserversorgung angeschlossen sein. Das elektrische Schutzsystem muss getestet und einsatzbereit sein.
Die erste Inbetriebnahme wird durch einen Winterhalter Kundendiensttechniker durchgeführt. Dabei wird der
Maschinen-Betreiber in die Arbeitsweise der Maschine eingewiesen.
89005778 5
Page 6
4 Erste Inbetriebnahme
Setzen Sie sich nach dem ordnungsgemäßen Anschluss an die bauseitigen Versorgungsleitungen mit der
für den Standort zuständigen Winterhalter-Werksvertretung in Verbindung, um die erste Inbetriebna hme und
das Einweisen in die Bedienung der Maschine vornehmen zu lassen.
5 Beschreibung der Maschine

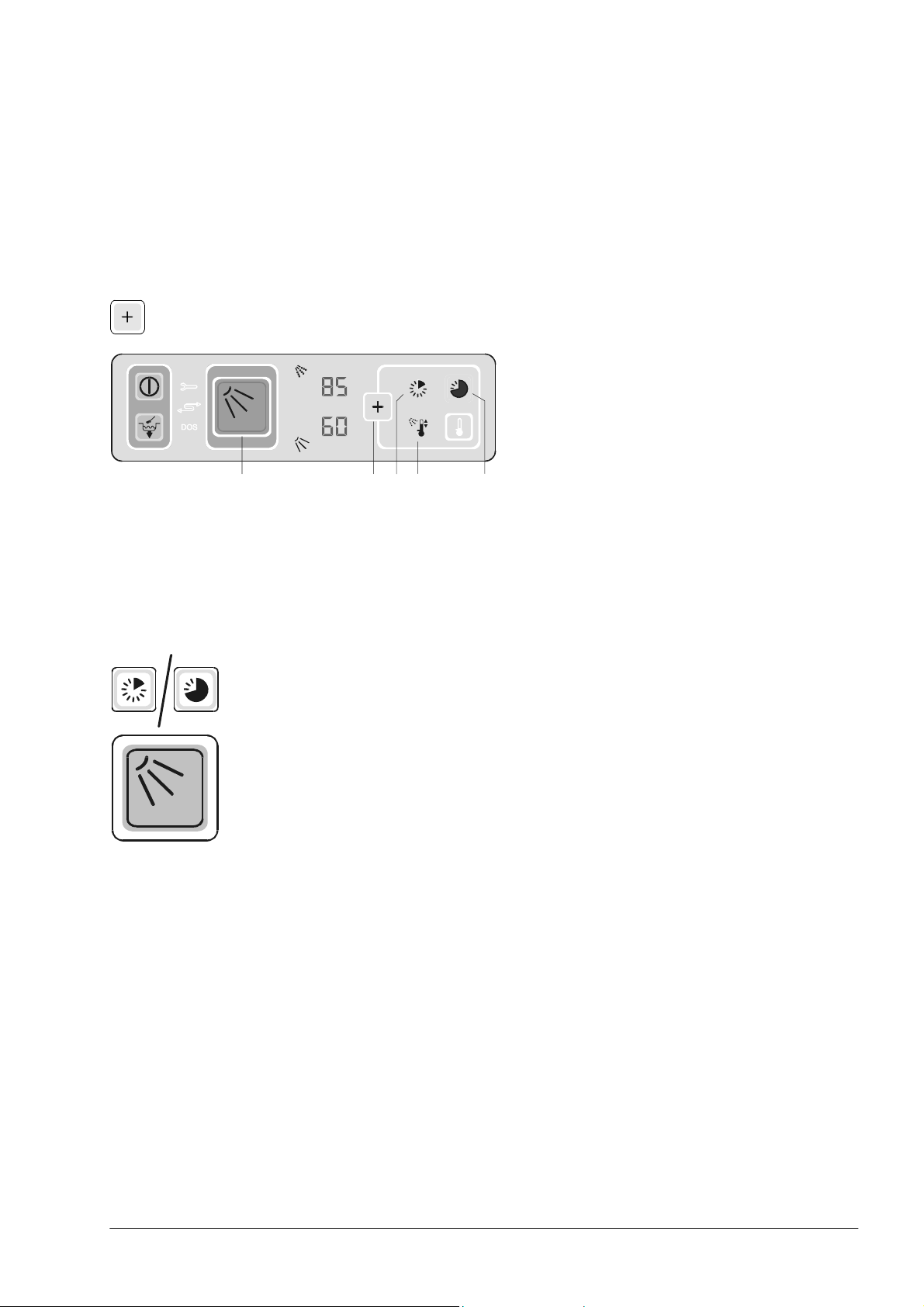

5.1 Bedienfeld
Das Bedienfeld befindet sich im oberen Bereich der Haube.
DOS
12345 6 78 91011 121413
1 Ein-Aus-Schalter
2 Tankentleerung / Selbstreinigung
3 Kontrollleuchte für Störung
4 Kontrollleuchte für Mangel an Reiniger oder Klarspüler
Kontrollleuchte für Salzmangel des eingebauten Wasserenthärters (Option) oder er-
5
schöpfte externe Wasseraufbereitung, falls sich dies über den Wasserverbrauch ermitteln lässt
6 Programmtaste Normalprogramm
Temperaturanzeige Boiler (während die Maschine aufheizt und wenn Sonderprogram-
7
me aktiviert sind)
Temperaturanzeige Tank (während die Maschine aufheizt und wenn Sonderprogram-
8
me aktiviert sind)
9 Funktionstaste; aktiviert Sonderprogramme (10-13)
10 Kurzprogramm
11 Abgesenkte Nachspültemperatur (Option)
12 Nicht belegt
13 Intensivprogramm
14 Tastenbereich für Sonderprogramme
1
1
zeigt einen Mangel an Reiniger oder Klarspüler an, wenn externe Kanister mit Sauglanze und Niveauüberwachung verwendet werden.
Die Kontrollleuchte blinkt, sobald ein leerer Kanister festgestellt wird. Wenn nach 20 Spülgängen noch ni cht
nachgefüllt oder der Kanister gewechselt wurde, leuchtet sie und die eingebauten Dosiergeräte (falls vorhanden) werden abgeschaltet.
6 89005778
Page 7
5.2 Funktionsweise
Nach dem Einschalten der Maschine füllen sich Boiler und Tank und werden auf Betriebstemperatur aufgeheizt. Die Programmtaste (6) leuchtet während der Aufheizphase rot.
Sobald die Solltemperaturen (Tank: ca. 60°C, Boiler : ca. 85°C) erreicht sind, ist die Maschine betriebsbereit.
Die Programmtaste (6) leuchtet dann grün.
Hinweis: Als Sonderausstattung ist die Spülmaschine auch mit einer Boilersolltemperatur von 65°C für das
hauptsächliche Spülen von Gläsern erhältlich.
Die Maschine wird mit vollautomatischen Programmen betrieben, die aus den Programmschritten
Spülen, Abtropfen und Nachspülen bestehen. Während des Programms leuchtet die Programmtaste (6)
blau.
Die Geschirrspülmaschine ist mit einem automatischen Haubenstart ausgestattet. Mit dem Schließen der
Haube startet automatisch das zuletzt ausgewählte Spülprogramm.
Beim Öffnen der Haube bleibt das voreingestellte Spülprogramm gespeichert. Es kann somit sofort mit dem
eingestellten Spülprogramm weitergearbeitet werden.
Optional ist eine automatische Haubenöffnung erhältlich (nur GS 515). Bei dieser Maschinenv ariante öffnet
sich die Haube automatisch nach Programmende. Das Schließen der Haube erfolgt manuell.
Warnung! Den Kopf bzw. das Kinn von der Haubenoberseite und den Griffen fern halten.
Hinweis! Keine Teile wie Handtücher, Geräte, Geschirr, Körbe auf die Haube legen bzw. an
die Griffe hängen. Die einwandfreie Funktion der Haubenöffnung ist ansonsten nicht
gewährleistet.
Der Vorratsbehälter für den Klarspüler wird getrennt von der Geschirrspülmaschine aufgestellt. Die Dosierung für den Klarspüler wird von der Geschirrspülmaschine automatisch geregelt.
Reiniger muss von Hand (als Pulver) oder über ein Dosiergerät für Flüssigreiniger zugegeben werden.
5.3 Spülprogramme
Die Geschirrspülmaschine kann mit verschiedenen Spülprogrammen betrieben werden. Das je weilige Spülprogramm wird über das Bedienfeld angewählt.
Programm Erläuterung
Normalprogramm (6)
Kurzprogramm (10)
Intensivprogramm (13)
Programm mit abgesenkter
Nachspültemperatur (Option) (11)
Tankentleerung / Selbstreinigungsprogramm (2)
Für normal verschmutztes Geschirr
mittlere Antrocknungszeit
für leicht verschmutztes Geschirr
Kurze/keine Antrocknungszeit
für stark verschmutztes Geschir r
Lange Antrocknungszeit
Für das Spülen von Gläsern
Programmdauer: Je nach gewähltem Spülprogramm
Reinigung der Maschine:
• Umwälzen der Spüllauge innerhalb des Spülraumes
• Abpumpen der Spüllauge
• Ausspülen des Spülraumes mit heißem Frischwas-
ser
• Abpumpen des gebrauchten Frischwassers.
Nach Beendigung des Reinigungsprogramms schaltet die
Spülmaschine automatisch ab.
89005778 7
Page 8

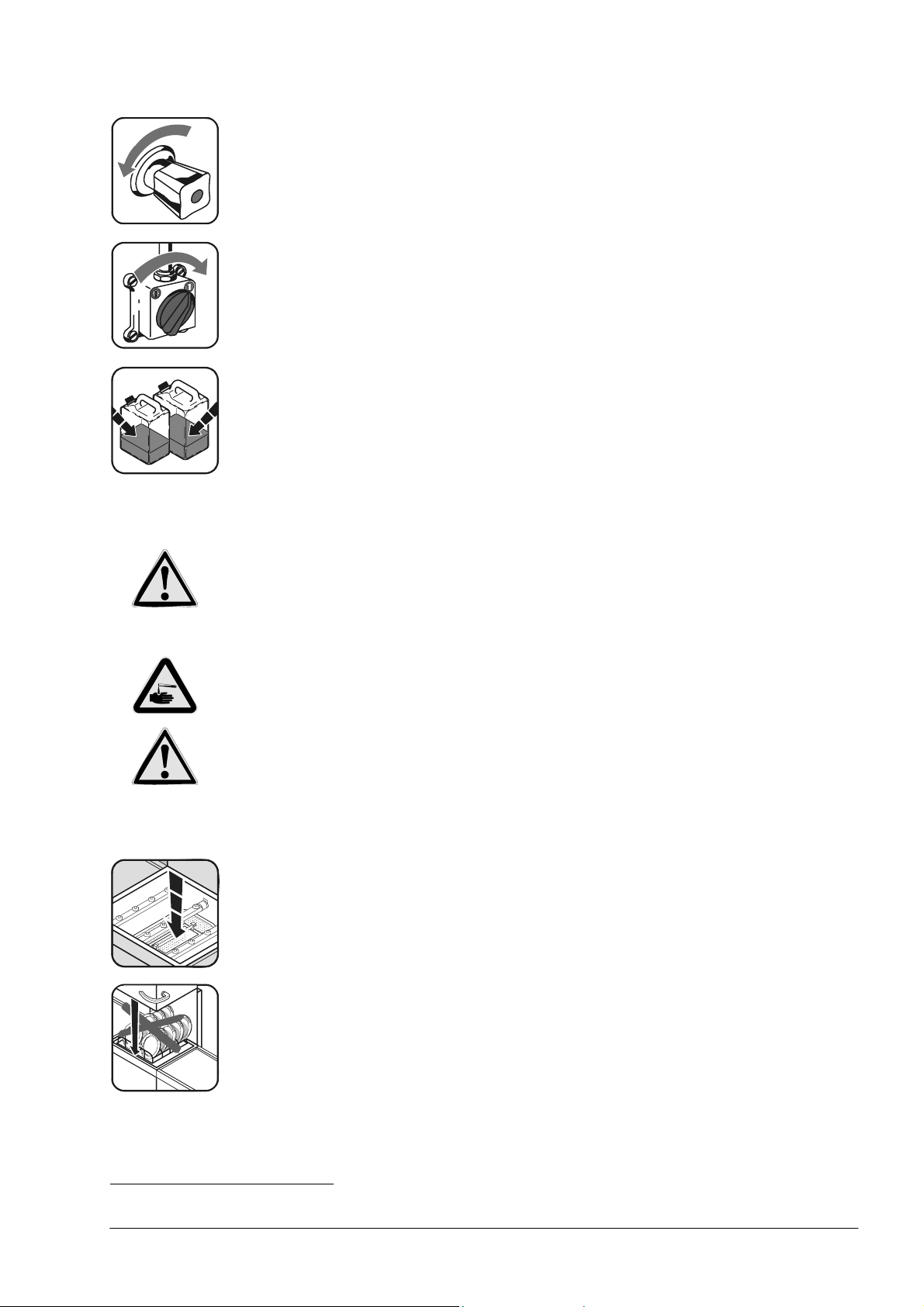

6 Vor dem Spülen
Absperrventil der Wasserzuleitung öffnen.
Bauseitige Netz-Trenneinrichtung (Hauptschalter) einschalten.
Füllmenge im Klarspülerbehälter und Reinigerbehälter (nur bei automatischer ReinigerDosierung) prüfen.
Leere Behälter austauschen oder auffüllen.
Klarspüler und Reiniger
Nur Reiniger und Klarspüler verwenden, die für gewerbliche Spülmaschinen geeignet
sind. Kein Handspülmittel verwenden. Dies führt zu einer starken Schaumentwicklung in
der Spülmaschine.
Wir empfehlen die von Winterhalter Gastronom entwickelten Produkte. Diese sind speziell auf Winterhalter Gastronom Spülmaschinen abgestimmt.
Reiniger für gewerbliche Geschirrspülmaschinen können Verätzungen verursachen.
Beachten Sie die Angaben auf den Verpackungen und Behältern.
Keine verschiedenen Reinigerprodukte vermischen. Dies könnte aufgrund von Auskristallisationen zum Ausfall des Dosiergerätes führen (siehe Wartung und Pflege).

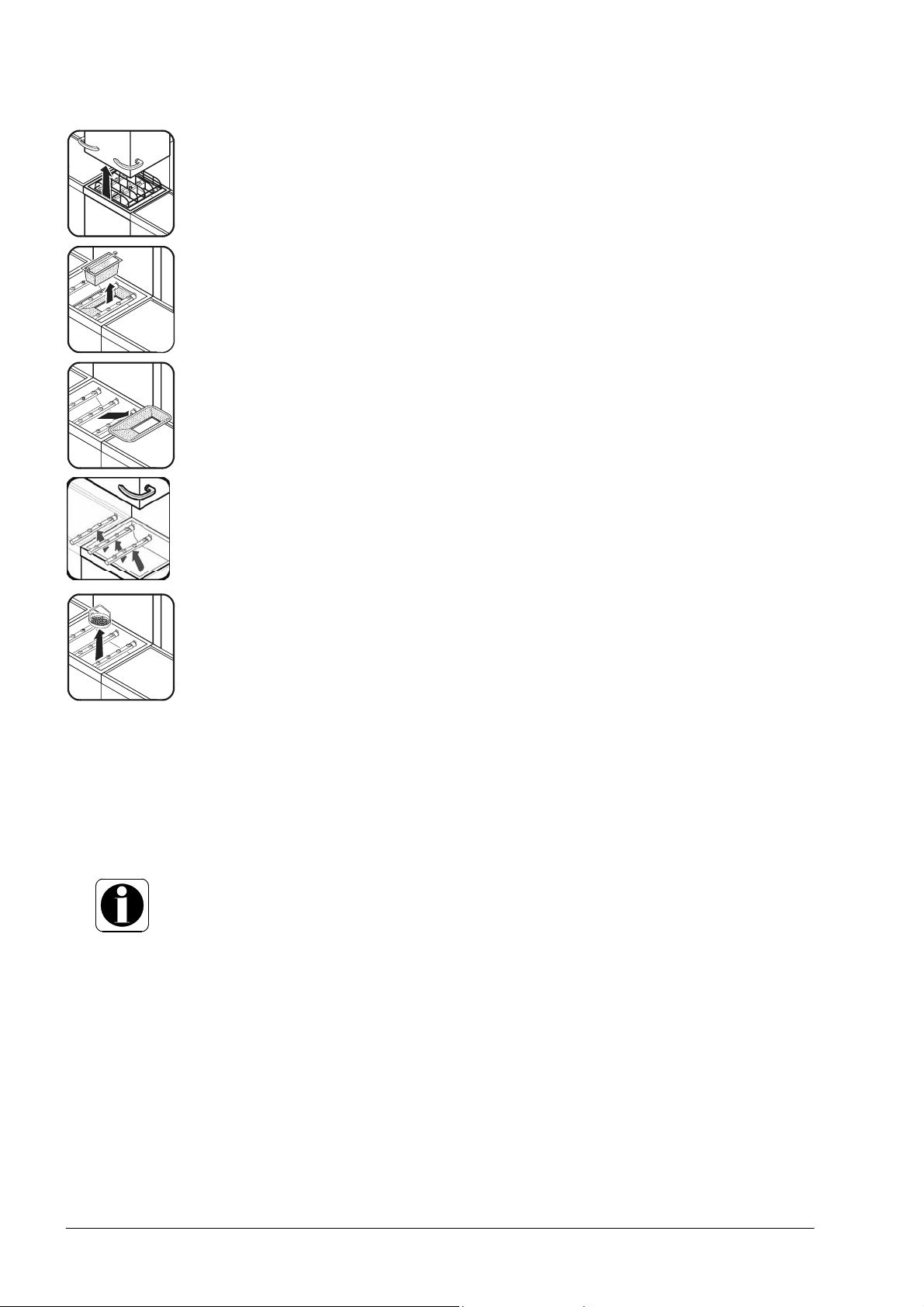

Siebsystem überprüfen:
Prüfen, ob Ablaufsieb, Pumpenansaugsieb, Siebkassette und Flächensieb richtig eingesetzt sind.
Kein Spülgut einsetzen.
Haube schließen.
2
einfüllen:
2
Reiniger nur bei Maschinen mit automatischer Reinigerdosierung.
8 89005778
Page 9

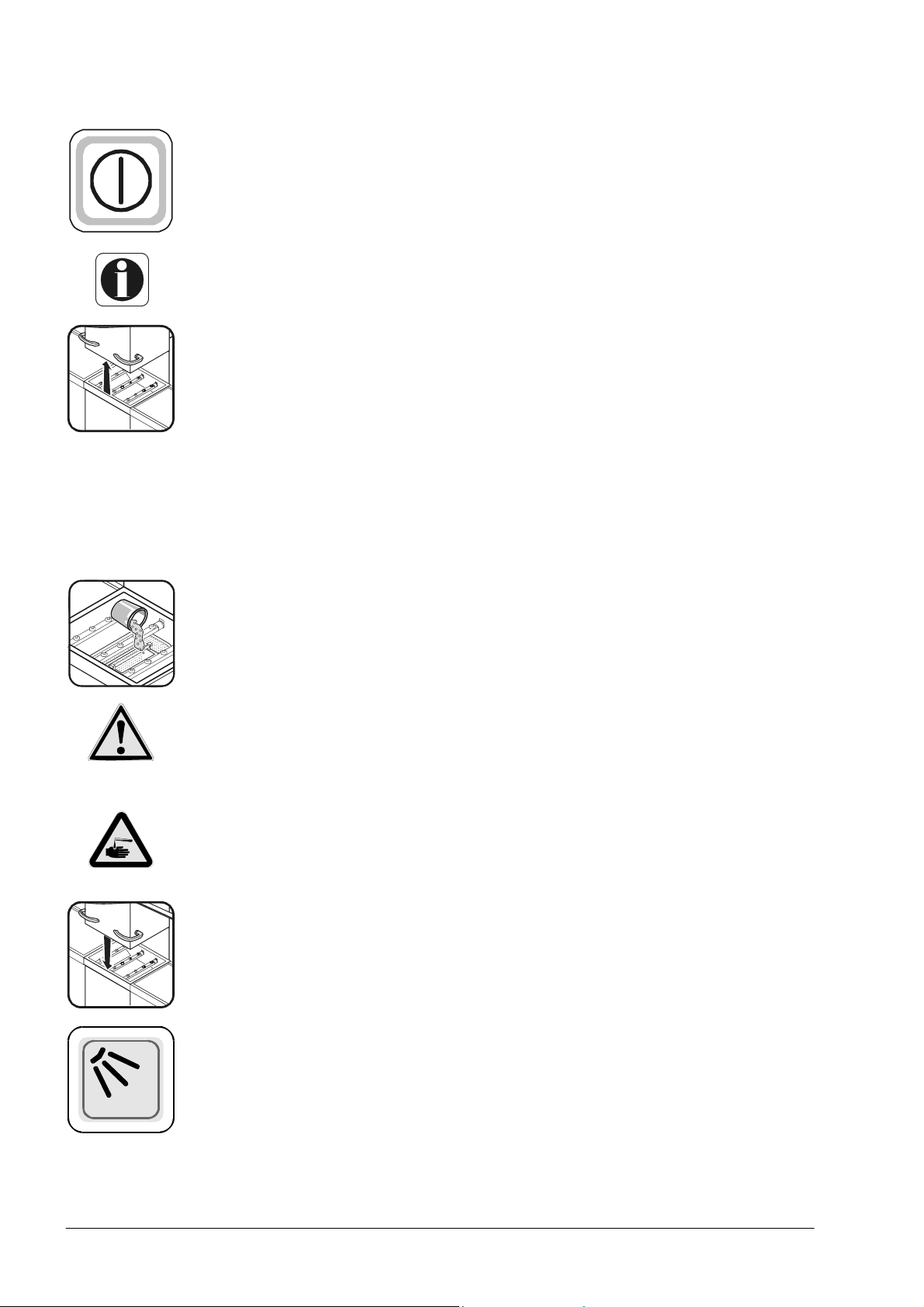

Maschine einschalten:
Ein/Ausschalter (1) drücken, Aufheizphase beginnt.
Programmtaste (6) leuchtet rot: Boiler und Tank werden gefüllt und aufgeheizt.
Programmtaste (6) leuchtet grün: Die Solltemperaturen in Tank und Boiler sind erreicht.
Haube muss während des Füllens / Aufheizens geschlossen bleibe n.
Haube öffnen.
Manuelle Reiniger-Vordosierung
Ist die Geschirrspülmaschine mit einem eingebauten oder externen Reiniger-Dosiergerät ausgerüstet, entfallen die Tätigkeiten zu einer manuellen Reinigerdosierung. In diesem Fall übernimmt die Geschirrspülmaschine automatisch die Reinigerdosierung.
Bei externem Reiniger-Dosiergerät die dazugehörige Betriebsanleitung beachten.
Reinigerpulver mit Becher in Korbsieb schütten.
Dosierung: ca. 120g
Nur Reiniger verwenden, die für gewerbliche Spülmaschinen geeignet sind. Kein Handspülmittel verwenden.
Dies führt zu einer starken Schaumentwicklung in der Spülmaschin e.
Wir empfehlen die von Winterhalter Gastronom entwickelten Produkte. Diese sind speziell auf Winterhalter Gastronom Spülmaschinen abgestimmt.
Reiniger für gewerbliche Geschirrspülmaschinen können Verätzungen verursachen.
Beachten Sie die Angaben auf den Verpackungen und Behältern.
Haube schließen.
Normalprogramm starten. Hierzu Taste (6) drücken.
Reinigerpulver wird mit Spülwasser vermischt.
Die Spülmaschine ist jetzt betriebsbereit.
89005778 9
Page 10

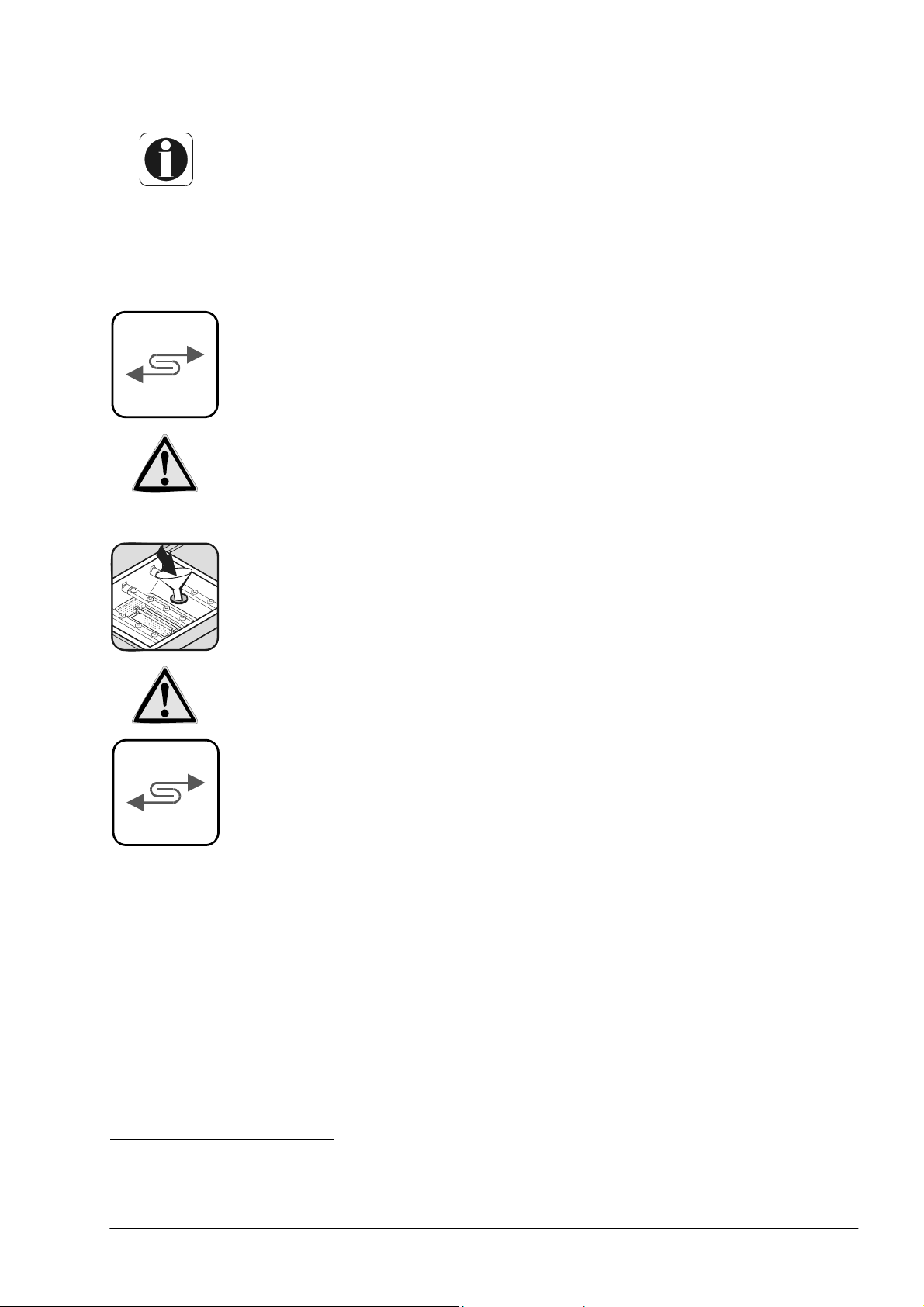

Manuelle Reiniger-Nachdosierung:
Die manuelle Nachdosierung des Reinigerpulvers mu ss jeweils nach ca.
5 Spülgängen wiederholt werden. Bei der Nachdosierung 60g Reinigerpulver in das
Korbsieb schütten. Anschließend Spülprogramm starten.
Regeneriersalz einfüllen *:
* nur bei Maschinen mit eingebautem Enthärter
Wenn das Symbol im Bedienfeld aufleuchtet, muss der Salzbehälter im Innenraum der
Maschine mit Regeneriersalz befüllt werden
Dies kann auch während des Betriebes der Maschine erfolgen. Die Maschine m uss
nicht außer Betrieb genommen und das Wasser nicht abgelassen werden.
Nach 2-3 Spülgängen hat sich ein Teil des nachgefüllten Salzes gelöst und das Blinken
hört auf.
Ausschließlich Regeneriersalz in den Salzbehälter einfüllen!
Dieses Salz sollte feinkörnig (max. 5-7 mm Korngröße) sein. Salztabletten sind nicht
geeignet.
Keine anderen Chemikalien wie z.B. Reiniger oder Klarspüler einfüllen. Diese führen
unweigerlich zu Schäden an der Maschine.
Öffnen Sie den Schraubverschluss des Salzbehälters und füllen Sie den Salzbehälter
bis zum Rand mit frischem Wasser (nur bei der ersten Inbetriebnahme notwendig). Setzen Sie den Trichter in die Einfüllöffnung ein und füllen Sie 3 Beutel WinterhalterSpezialsalz (=1,5kg) ein.
Nehmen Sie den Trichter wieder ab und säubern Sie den Einfüllbereich von Salzresten.
Schrauben Sie den Salzbehälter wieder fest zu ohne den Deckel zu verkanten.
Führen Sie danach sofort ein Spülprogramm aus, um evtl. noch vorhandene Salzreste
abzuspülen. Ansonsten besteht die Gefahr der Rostbildung im Einfüllbereich.
Das Symbol erlischt dann spätestens nach dem dritten Spülgang.
3
.
3
Hinweis:
Falls die Maschine nicht mit einem eingebauten Enthärter ausgerüstet ist, bedeutet das Aufleuchten dieses
Symbols, dass die angeschlossene externe Wasseraufbereitungsanlage erschöpft ist und regeneriert werden muss. Beachten Sie die Hinweise in den zugehörigen Gerätedokume nten.
10 89005778
Page 11

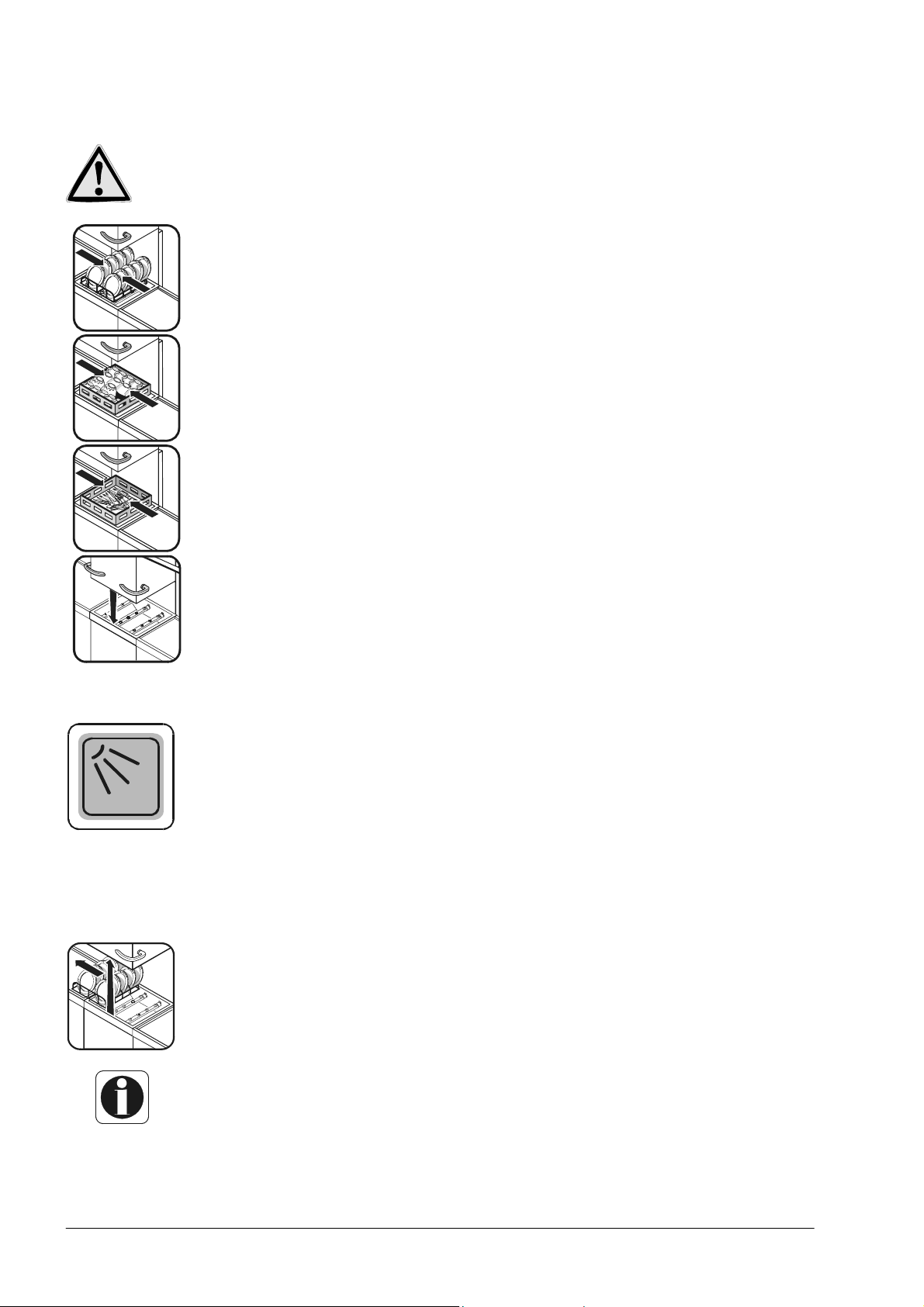

7 Spülen
Spülgut vorabräumen (ggf. mit Brause kalt vorreinigen), in Spülkorb einlegen:
Spülen Sie keine Gegenstände mit Wachsresten (z.B. Kerzenständer). Die Ablaufpumpe
kann durch ausgehärtetes Wachs beschädigt werden.
Teller- bzw. Tablettoberseite zeigt nach vorne.
Tassen und Gläser: die Öffnung zeigt nach unten.
Besteck nur einlagig einlegen.
Haube schließen.
7.1 Spülen im Normalprogramm
Programmtaste (6) drücken. Die Programmtaste leuchtet blau während des Programmablaufes.
Die Programmtaste (6) blinkt grün sobald das Programm beendet ist und solange die
Haube geschlossen ist. Sobald die Haube geöffnet wird, um den Spülkorb herauszuziehen, leuchtet die Programmtaste (6) permanent grün.
Die grün blinkende Programmtaste (6) zeigt an, dass das Spülprogramm beendet ist und noch niemand die
Haube geöffnet hat.
Falls das Blinken als störend empfunden wird, kann ein autorisiert er Servicetechniker die Steuerung der
Maschine so einstellen, dass die Programmtaste (6) nicht mehr grün blinkt.
Haube öffnen bzw. automatische Haubenöffnung abwarten (OPTION).
Spülkorb entnehmen.
• Nach dem er stmaligen Anwählen und Starten des Spülprogramms erfolgt jeder
weitere Start durch das Schließen der Haube.
89005778 11
Page 12
Spülpause
• Siebkassette auf Verschmutzung prüfen und ggf. reinigen. Siebkassette kann ohne vorherige Tank-
entleerung entnommen werden.
• Tankwasser auf Verschmutzung prüfen. Ggf. ablassen und Maschine neu befüllen.
• Vor dem Schließen der Haube Funktionstaste (9) drücken, um den automatischen Haubenstart zu
löschen.
• Haube schließen.
7.2 Spülen mit den Sonderprogrammen
Funktionstaste drücken, um den Tastenbereich mit den Sonderprogrammen zu
aktivieren. Erneutes Drücken deaktiviert diesen Bereich.
Zusätzlich zum Normalprogramm stehen nun die
Sonderprogramme zur Verfügung. Die Anzahl
hängt von der Ausstattung der Maschine ab.
Alle beleuchteten Tasten können angewählt werden.
Auch die Temperaturen werden jetzt angezeigt
(jedoch nicht während des Spülens).
691011
Allgemein gilt, dass das Sonderprogramm einmal vorgewählt und dann immer durch Schließen der Haube
ausgelöst wird. Die Vorwahl wird durch Anwählen eines anderen Programms oder durch Drücken der Taste 9 gelöscht.
13
A) Kurzprogramm oder Intensivprogramm
Verwendung: Je nach Verschmutzungsgrad des Spülgutes eines der bei den Sonderprogramme wählen:
Haube schließen.
Eine der beiden Tasten drücken, um das Kurz- oder Intensivprogramm vorzuwählen.
Taste (6) drücken, um das vorgewählte Programm auszulösen.
12 89005778
Page 13
B) Programme mit umschaltbarer Nachspültemperatur *
* optional
Verwendung: Für das Spülen von Gläsern ist eine niedrigere Nachspültemperatur erforderlich als für das
Spülen von Geschirr, damit kein Glasbruch entsteht.
Wichtig: Der erste Spülgang nach dem Umschalten erfolgt noch mit der höheren Nachspültemperatur.
Haube schließen.
Funktionstaste (11) drücken. Die Taste blinkt. Danach das gewünschte Programm auslösen.
Normalprogramm mit abgesenkter Nachspültemperatur
Kurzprogramm mit abgesenkter Nachspültemperatur
Intensivprogramm mit abgesenkter Nachspültemperatur
Hinweis: Durch erneutes Drücken der Taste 11 wird wieder auf die ursprüngliche Nachspültemperatur um-
geschaltet. Die Taste 11 hört auf zu blinken und leuchtet permanent.
89005778 13
Page 14
8 Nach dem Spülen
8.1 Tank entleeren; Selbstreinigungsprogramm
Spülgut entnehmen.
Haube schließen.
Funktionstaste drei Sekunden gedrückt halten, um das Reinigungsprogramm zu starten.
Die Funktionstaste blinkt.
Die Spüllauge wird jetzt beim Abpumpen innerhalb des Spülraumes umge wälzt. Abschließend wird der Innenraum der Maschine mit heißem Frischwasser ausgespült. Nach Beendigung des Reini gungsprogramms
schaltet die Spülmaschine automatisch ab. Das Bedienfeld ist nicht mehr beleuchtet.
8.2 Ausschalten
Mit Beendigung des Reinigungsprogramms hat sich die Steuerung der Geschirrspülma schine automatisch
abgeschaltet. Die Maschine ist jedoch noch nicht spannungsfrei.
Absperrventil der Wasserzuleitung schließen.
Bauseitige Netz-Trenneinrichtung (Hauptschalter) ausschalten.
Jetzt ist die Maschine spannungsfrei.
9 Wartung und Pflege
Für den dauerhaften und zuverlässigen Erhalt der Funktion der Spülmaschi ne sollten regelmäßige Pflegearbeiten durchgeführt werden.
Neben der täglichen Pflege empfehlen wir, die Spülmaschine mindestens zweimal jährlich von einem Winterhalter-Kundendienst warten zu lassen.
Wir empfehlen, im Rahmen der regelmäßigen Wartung Verschleiß- oder alterungsbehaftete Bauteile wie z.B.
Anschlussleitungen für Strom, Wasser, Abwasser und Reiniger, Türdichtungen, Dosierschläuche kontrollieren und gegebenenfalls präventiv durch einen von Winterhalter autorisierten Kunden dienst erneuern zu lassen. Hierzu bietet Winterhalter einen Wartungsvertrag an, der unter anderem diese Leistungen beinhaltet.
Die Spülmaschine außen nicht mit einem Hochdruck- oder Dampfstrahlreiniger abspritzen.
14 89005778
Page 15
9.1 Täglich nach dem Spülen
Haube öffnen.
Siebkassette entnehmen und reinigen.
Flächensieb entnehmen und reinigen.
Korbträger hochklappen oder entnehmen.
Spülarme entnehmen und Düsen auf Verschmutzung prüfen, ggf. reinigen.
Ablauf- und Pumpenansaugsieb entnehmen, auf Verschmutzung prüfen und ggf. reinigen.
Eventuell vorhandene Ablagerungen im Maschineninnenraum mit einer Bürste entfernen. Bei der Reinigung
darauf achten, dass im Innenraum der Spülmaschine keine rostenden Fremdkörper verbleibe n. Diese können den Innenraum zum Rosten bringen. Die Fremdkörper können von nicht rostfreiem Spülg ut, von Reinigungshilfen, von beschädigten Drahtkörben oder von nicht rostgeschützten Zulaufleitungen stammen.
Die entnommenen Teile nach der Reinigung wieder ei nsetzen.
• Haube offen lassen, damit der Innenraum austrocknen kann. Dies ist für einen dauerhaften Korrosionsschutz auch bei Edelstahl wichtig.
• Die Außenseiten der Spülmaschine mit Pflegemittel für Edelstahl säubern. Wir empfehlen Winterhalter Gastronom Edelstahlreiniger und Winterhalter Edelstahlpflege.
89005778 15
Page 16
9.2 Bei Bedarf
FI-Fehlerstrom-Schutzschalter:
Den bauseitigen FI-Fehlerstromschutzschalter entsprechend den Vorschriften regelmäßig durch Betätigen des Testknopfes auf Funktion prüfen.
Wechsel des Reinigertyps (Flüssigreiniger).
Bei einem Wechsel des Reinigertyps (auch bei gleichem Hersteller) ist vor dem Anschlu ss des neuen Reinigers das Durchspülen der Saug- und Druckschläuche mit Frischwasser erforderlich. Lassen Sie dies vom
autorisierten Kundendienst durchführen.
Ansonsten können durch Vermischen verschiedener Reinigertype n entstandene Auskristallisationen zum
Funktionsausfall der Dosierpumpe führen.
Wird dies nicht beachtet, entfällt die Gewährleistung und Produkthaftung durch die Winterhalter Gastronom
GmbH.
Wenn ein neuer Reinigertyp angeschlossen wird, muss unter Umständen die Dosiermenge vom autorisierten
Kundendienst verändert werden, da die Produkteigenschaften von Hersteller zu Herstelle r unterschiedlich
sind.
Vorgehensweise:
• Sauglanze aus dem leeren Reinigergebinde entnehmen und in ein mit Frischwasser gefülltes Behältnis
stecken.
• Spülmaschine restlos entleeren und wieder befüllen. Danach wieder entleeren, da bei diesem Vorgang
kein Reiniger dosiert wurde.
• Sauglanze in das Gebinde mit dem neuen Reiniger stecken. Maschine wie gewohnt betreiben.
Entkalken
Maschine entleeren.
Reinigerzufuhr unterbrechen: Ansaugstock aus dem Reinigerkanister nehmen.
Maschine neu füllen.
Zugabe der Entkalkerlösung laut Herstellerangabe.
Intensivprogramm 1-2 Mal auslösen (Umwälzung max. 10 Minuten). Dadurch werden die Kalkbeläge gelöst.
Maschine entleeren.
Reinigerzufuhr wieder in Betrieb nehmen.
Maschine neu füllen.
Maschine noch 2 Mal im Intensivprogramm betreiben.
Maschine entleeren oder für den laufenden Spülbetrieb nutzen.
Beachten Sie die aufgedruckten Sicherheitshinweise.
Belassen Sie auf keinen Fall die Entkalkerlösung über einen Zeitraum von mehreren
Stunden in der Maschine.
16 89005778
Page 17
10 Betriebsstörungen
10.1 Betriebsstörungen, die Sie selbst beheben können
Kleinere Betriebsstörungen können Sie selbst beheben. Orientieren Sie sich an der folgenden Tabelle. Falls
der Fehler sich nicht beheben lässt, setzen Sie sich mit dem zuständigen Winterhalter-Kundendienst in Verbindung.
GEFAHR! Lebensgefahr wegen spannungsführenden Teilen!
Keine Maschinenverkleidungen oder Maschinenteile öffnen, wenn dazu ein Werkzeug benötigt
wird. Es besteht die Gefahr eines elektrischen Schlages.
Arbeiten an der elektrischen Anlage nur vom Fachpersonal ausführen lassen. Zuvor die
Spülmaschine vom Netz trennen.
Die Spülmaschine nicht wieder einschalten bis die Fehlerursache behoben ist.
Bauseitige Netz-Trenneinrichtung (Hauptschalter) ausschalten. Erst dann ist die Spülmaschine
spannungsfrei.
Fehler mögliche Ursache Abhilfe
Spülmaschine
lässt sich nicht
einschalten
Spülprogramm
startet nicht
Spülgut wird
nicht sauber
Bauseitige Netz-Trenneinrichtung
(Hauptschalter) ist nicht eingeschaltet
Bauseitige Sicherungen defekt Bauseitige Sicherungen erneuern
Haube nicht vollständig geschlossen
Maschine nicht betriebsbereit
Reiniger zu niedrig dosiert oder Reinigergebinde leer
Siebkassette und/oder Flächensieb
verschmutzt
Düsen in den Spülarmen verstopft
Funktionsstörung in der Wasseraufbereitung
Bauseitige Netz-Trenneinrichtung
(Hauptschalter) einschalten
Haube vollständig schließen. Haube über Haubenraststellung drücken
Bauseitige Netz-Trenneinrichtung
(Hauptschalter) einschalten, Wasserabsperrventil öffnen und Maschine einschalten
Reinigerpulver nachdosieren oder Reinigergebinde auffüllen
Siebkassette und Flächensieb reinigen
Düsen reinigen
Winterhalter-Kundendienst benachrichtigen
89005778 17
Page 18

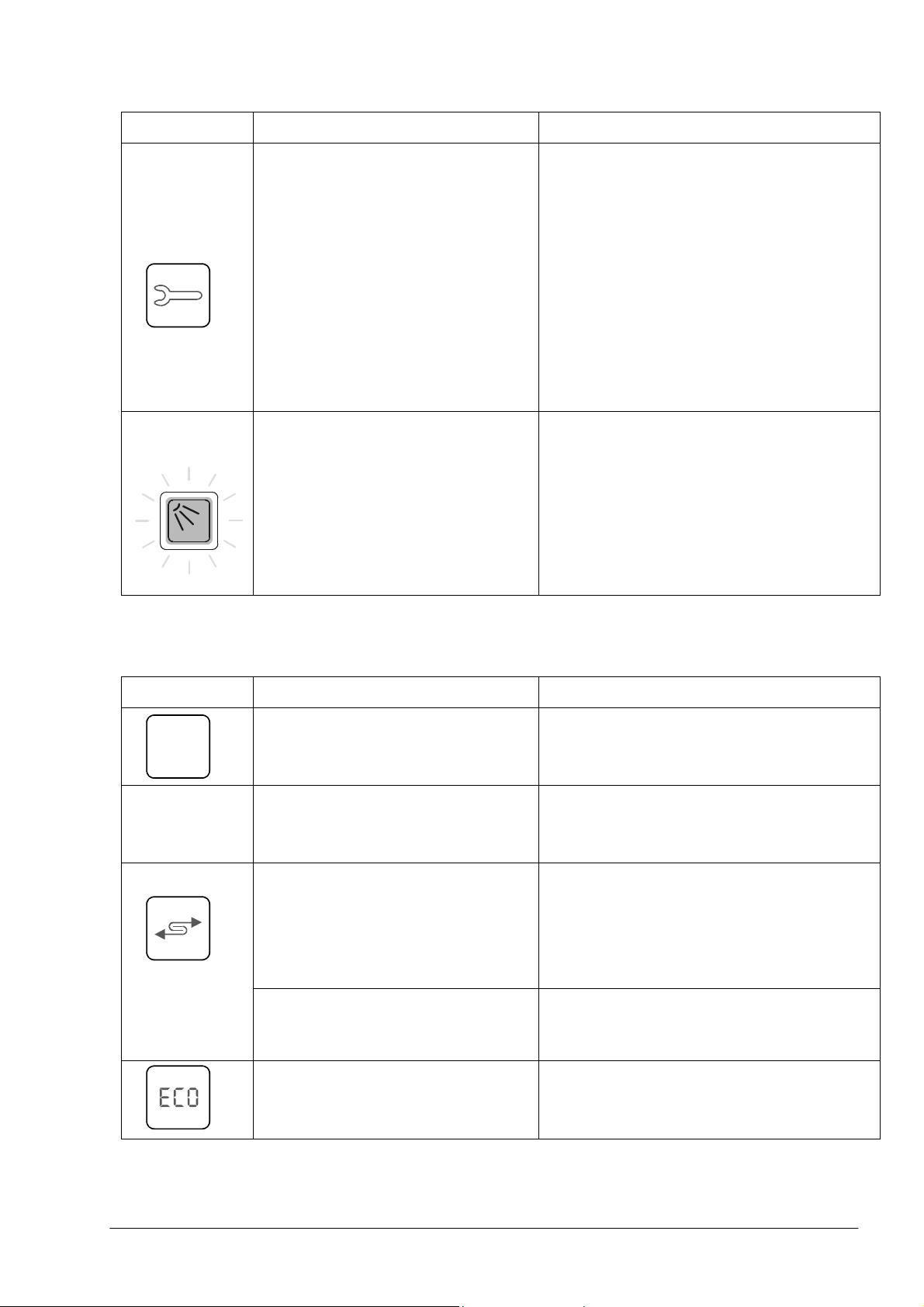

Fehler mögliche Ursache Abhilfe
Maschine ausschalten (Ein-Aus-Schalter
drücken). Danach leuchtet im Bedienfeld der
Hinweis Err mit einem Fehlercode auf.
Im Bedienfeld
erscheint:
Taste blinkt blau
Wasserabsperrventil geschlossen
Funktionsstörung
Bei mangelhafter Vorabräumung des
Spülgutes kann sich auf dem Flächensieb und in der Siebkassette soviel
Schmutz ansammeln, dass der Ablauf
des Spülprogramms gestört wird.
Die Waschpumpe schaltet sich aus und
die Programmtaste blinkt blau.
Falls der Fehlercode 20 angezeigt wird, das
Wasserabsperrventil schließen und den Win-
terhalter-Kundendienst benachrichtigen.
Falls andere Fehlercodes angezeigt werden,
kontrollieren, ob das Wasserabsperrventil
geöffnet ist. Danach die Maschine wieder
einschalten. Falls die Fehlermeldung wieder
auftritt, den Fehlercode notieren und mit dem
zuständigen Winterhalter-Kundendienst in Ver-
bindung setzen.
• Maschine ausschalten, die Programmtaste blinkt weiterhin.
• Siebe herausnehmen, reinigen und wieder einsetzen.
• Nach 2 Minuten hört das Blinken auf. Die
Maschine wieder einschalten und weiter
betreiben.
• Auf eine bessere Vorabräumung achten,
um weitere Störungen zu vermeiden.
10.2 Betriebsstörungen bei Maschinen mit Sonderausstattung
Fehler mögliche Ursache Abhilfe
DOS
akustisches
Signal
Reiniger- oder Klarspülermangel Reiniger oder Klarspüler nachfüllen
Reiniger- oder Klarspülermangel Reiniger oder Klarspüler nachfüllen
Regeneriersalz nachfüllen und danach sofort
ein Spülprogramm durchführen, um evtl. noch
vorhandene Salzreste abzuspülen (siehe auch
kein Regeneriersalz mehr vorhanden
externe Wasseraufbereitungsanlage
muss regeneriert werden
Spitzenlastabschaltung aktiv
Seite 10). Ansonsten besteht die Gefahr der
Rostbildung im Einfüllbereich.
Das Symbol erlischt dann spätestens nach dem
dritten Spülgang.
externe Wasseraufbereitungsanlage regenerieren. Die Hinweise in den zugehörigen Gerätedokumenten beachten.
Warten bis die Spitzenlastabschaltung die Maschine wieder vollständig zuschaltet
18 89005778
Page 19

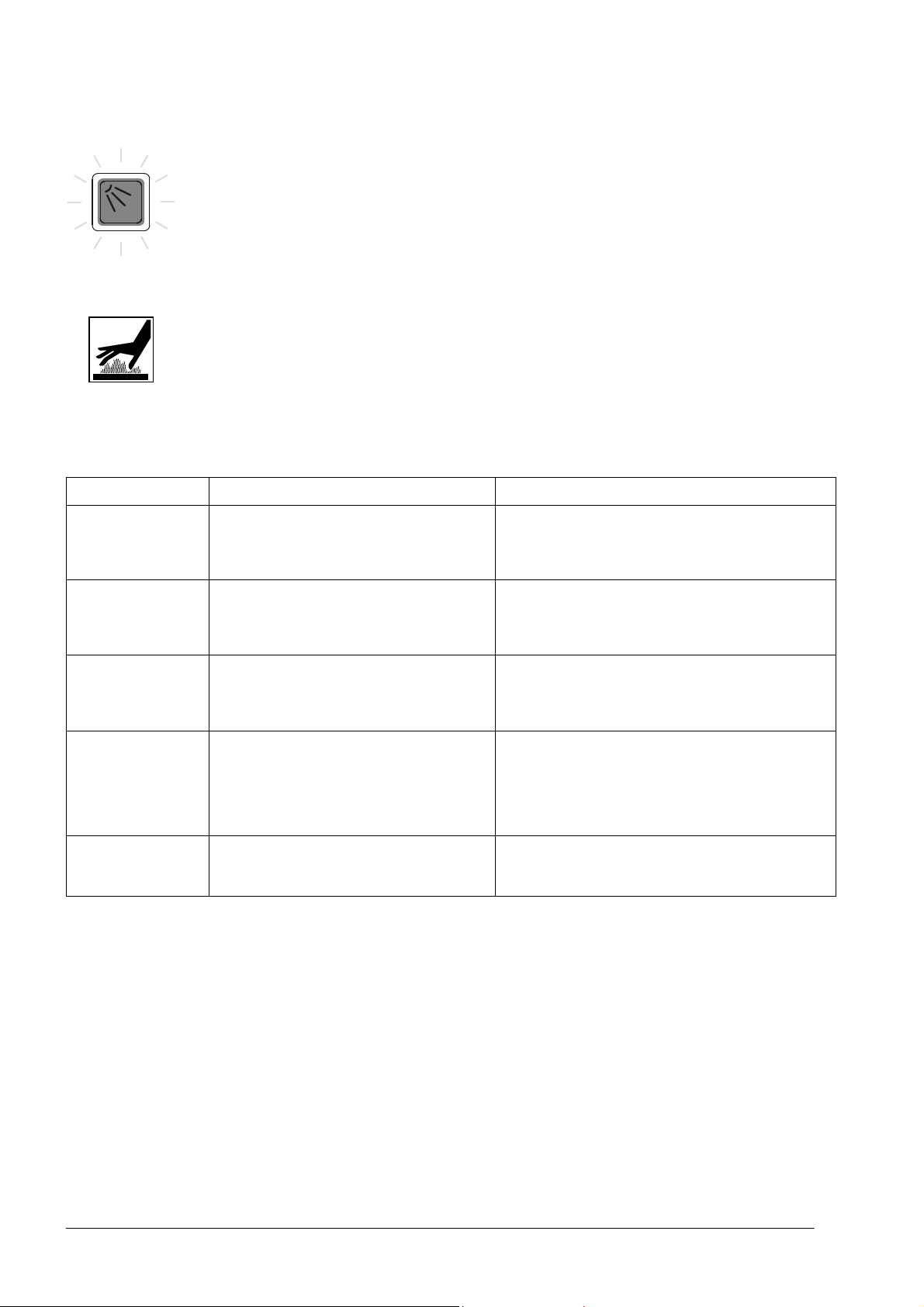

10.3 Betriebsstörungen, bei denen der Winterhalter-Kundendienst benötigt wird
• Taste 6: rotes Blinklicht: Die Temperatur im Boiler oder Tank ist größer als
95°C.
Vorsicht, Gefahr durch heiße Oberfläche! Maschine sofort ausschalten. Es erscheint
das Symbol für Störung (3) und der Fehlercode Err 2 oder Err 3. Bauseitige NetzTrenneinrichtung (Hauptschalter) ausschalten.
Sofort den Winterhalter-Kundendienst benachrichtige n.
Wenn die Funktion der Maschine durch maschineninterne Fehler so gestört wird, dass die Maschine nicht
mehr betrieben werden darf, schaltet sich die Maschine automatisch aus und zeigt einen Fehlercode an.
Anzeige mögliche Ursache Abhilfe
Maschine schaltet
sich aus und zeigt
Err
1, 11 oder 12
Maschine schaltet
sich aus und zeigt
Err
6
Maschine schaltet
sich aus und zeigt
Err
20
maschineninterner Fehler Winterhalter-Kundendienst benachrichtigen
maschineninterner Fehler oder
Wasserablauf verstopft
Magnetventil schließt nicht
Winterhalter-Kundendienst benachrichtigen
bzw. Verstopfung entfernen lassen.
Wasserabsperrventil schließen und
Winterhalter-Kundendienst benachrichtigen
Maschine ist ausgeschaltet und
zeigt
Err
21
Maschine schaltet
sich aus und zeigt
nichts mehr an
Magnetventil schließt nicht
maschineninterner Fehler Winterhalter-Kundendienst benachrichtigen
Wasserabsperrventil schließen und
Winterhalter-Kundendienst benachrichtigen
11 Emissionswerte
Geräusch-Emissionswerte
arbeitsplatzbezogener Emissionswert gemessen nach DIN EN ISO 11202: L
pAeq
< 70dB
89005778 19
Loading...
