BACnet IP
Инструкция по монтажу и эксплуатации
24.08.2012

BACnet IP
________________________________________________________________________________
1. Общее
Установка и обслуживание проводить только квалифицированным персоналом!!!
Перед началом установки конвертера сигналов шкаф управления насосами необходимо
выключить.
Этот комплект для использования только вместе с CC-системой
Это дополнительный документ необходимо использовать только вместе с инструкцией по
монтажу и эксплуатации CC-систем.
2. Общее описание
Рабочее напряжение: внутреннее
Разъем: RJ45
Диаметр проводников: 0.14 – 0.75 мм2
3. Функциональное описание
Коммуникационный модуль BACnet IP предназначен для подключения контроллера ССсистемы в сеть BACnet как «помощника».
Программное обеспечение СС-системы должно быть обновлено до
версии поддерживающей BACnet модуль!
4. Конструкция
Смотри вложенную инструкцию на BACnet модуль.
5. Объем поставки
1 BACnet модуль
1 Кабель заземления
________________________________________________________________________________
Дополнение WILO-CONTROL CC 1

BACnet IP
________________________________________________________________________________
6. Установка
Установите компоненты в следующем порядке:
a) Откройте синюю защелку для крепления BACnet модуля на ДИН-рейку, отверткой.
b) Откройте синие защелки на PLC контроллере.
________________________________________________________________________________
Дополнение WILO-CONTROL CC 2

BACnet IP
________________________________________________________________________________

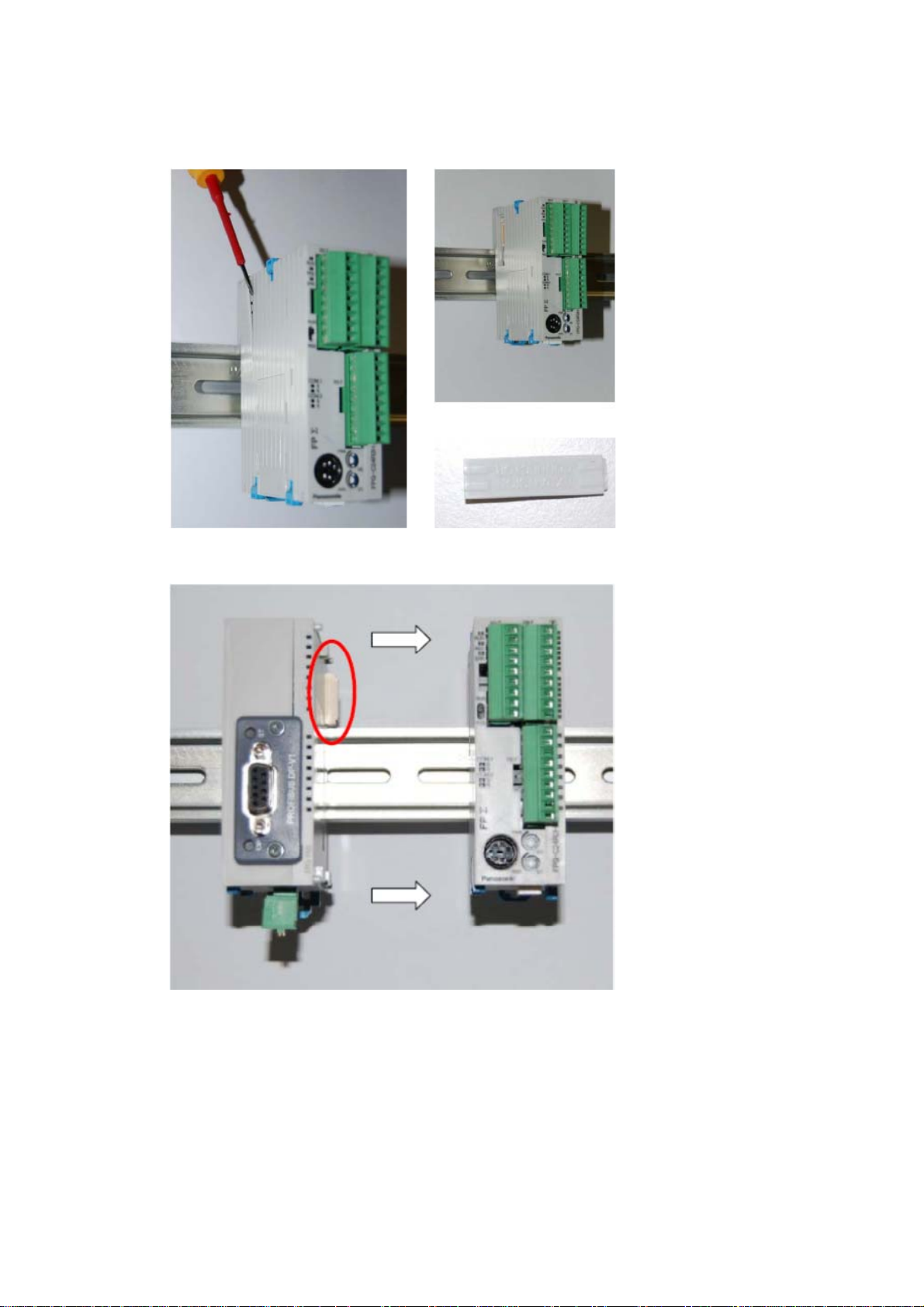

с) снимите крышку разъема расширения на PLC-контроллере отверткой, крышка не будет
больше использоваться.
d) Сначала установите BACnet модуль на ДИН-рейку.
e) Затем пододвиньте его к PLC контроллеру так, чтобы их
разъемы соединились.
________________________________________________________________________________
Дополнение WILO-CONTROL CC 3

BACnet IP
________________________________________________________________________________
f) В заключение, закройте все замки для крепления модулей между собой и на ДИН-рейку.
7. Подключение
ВНИМАНИЕ!!! Чтобы обезопасить BACnet модуль от воздействия электрический помех и
выхода из строя, подключите модуля к земле
8. Опции/принадлежности
Кабель для подключения BACnet модуль в сеть не поставляется.
Для одного шкафа управления возможно использовать только один BACnet модуль.
9. Настройка параметров
Информация о настройке и параметрах находится в инструкции на программное
обеспечение.
шкафа цправления.
________________________________________________________________________________
Дополнение WILO-CONTROL CC 4

BACnet IP
________________________________________________________________________________
10. Пример установки
________________________________________________________________________________
