WIKA TF44 User Manual [en, de, es, fr]

Operating instructions
Betriebsanleitung
Mode d'emploi
Manual de instrucciones

Strap-on temperature sensor with connection lead,
model TF44

Anlege-Temperaturfühler mit Anschlussleitung,
Typ TF44

Capteur de température de surface avec câble de
raccordement, type TF44

Sensor de temperatura supercial con cable de conexión,
modelo TF44

GB

D

F

E

Strap-on temperature sensor model TF44

Operating instructions model TF44

GB

D

Betriebsanleitung Typ TF44

Page 3 - 12

Seite 13 - 22

Mode d'emploi type TF44

F

Manual de instrucciones modelo TF44

E

© 2012 WIKA Alexander Wiegand SE & Co. KG
All rights reserved. / Alle Rechte vorbehalten.
WIKA® is a registered trademark in various countries.
WIKA® ist eine geschützte Marke in verschiedenen Ländern.

Prior to starting any work, read the operating instructions!
Keep for later use!

Page 23 - 32

Página 33 - 42

Vor Beginn aller Arbeiten Betriebsanleitung lesen!
Zum späteren Gebrauch aufbewahren!

Lire le mode d‘emploi avant de commencer toute opération !
A conserver pour une utilisation ultérieure !

¡Leer el manual de instrucciones antes de comenzar cualquier trabajo!
¡Guardar el manual para una eventual consulta!

2

WIKA operating instructions model TF44

14057036.01 12/2012 GB/D/F/E

Contents

Contents

1. General information 4

2. Safety 5

3. Specications 8

4. Design and function 9

5. Transport, packaging and storage 9

6. Commissioning, operation 10

GB

Maintenance and cleaning

7.

8. Dismounting, return and disposal 11

11

14057036.01 12/2012 GB/D/F/E

WIKA operating instructions model TF44

3

1. General information

1. General information

■

The strap-on temperature sensor described in the operating instructions has been

GB

manufactured using state-of-the-art technology. All components are subject to stringent
quality and environmental criteria during production. Our management systems are certied to
ISO 9001 and ISO 14001.

■

These operating instructions contain important information on handling the instrument.
Working safely requires that all safety instructions and work instructions are observed.

■

Observe the relevant local accident prevention regulations and general safety regulations for
the instrument‘s range of use.

■

The operating instructions are part of the product and must be kept in the immediate vicinity of
the instrument and readily accessible to skilled personnel at any time.

■

Skilled personnel must have carefully read and understood the operating instructions prior to
beginning any work.

■

The manufacturer‘s liability is void in the event of any damage caused by using the product
contrary to its intended use, non-compliance with these operating instructions, assignment of
insuciently qualied skilled personnel or unauthorised modications to the instrument.

■

The general terms and conditions contained in the sales documentation shall apply.

■

Subject to technical modications.

■

Further information:

- Internet address: www.wika.de / www.wika.com

- Relevant data sheet:

- Application consultant:

TE 67.14
Tel.: [phone]
Fax: [phone]
E-mail: [e-mail]

Explanation of symbols

WARNING!

... indicates a potentially dangerous situation that can result in serious injury or death,
if not avoided.

CAUTION!

... indicates a potentially dangerous situation that can result in light injuries or damage
to the equipment or the environment, if not avoided.

Information

... points out useful tips, recommendations and information for ecient and trouble­free operation.

4

14057036.01 12/2012 GB/D/F/E

WIKA operating instructions model TF44

1. General information / 2. Safety

DANGER!

... identies hazards caused by electrical power. Should the safety instructions not be
observed, there is a risk of serious or fatal injury.

WARNING!

... indicates a potentially dangerous situation that can result in burns, caused by hot
surfaces or liquids, if not avoided.

2. Safety

WARNING!

Before installation, commissioning and operation, ensure that the appropriate
temperature sensor has been selected in terms of design and specic measuring
conditions.
Non-observance can result in serious injury and/or damage to the equipment.

Further important safety instructions can be found in the individual chapters of these
operating instructions.

2.1 Intended use

The TF44 strap-on temperature sensor is used for temperature measurement on pipe surfaces.

The instrument has been designed and built solely for the intended use described here, and may
only be used accordingly.

The technical specications contained in these operating instructions must be observed.
Improper handling or operation of the instrument outside of its technical specications requires
the instrument to be taken out of service immediately and inspected by an authorised WIKA
service engineer.

GB

The manufacturer shall not be liable for claims of any type based on operation contrary to the
intended use.

14057036.01 12/2012 GB/D/F/E

WIKA operating instructions model TF44

5

2. Safety

2.2 Personnel qualication

WARNING!
Risk of injury should qualication be insucient!

GB

Skilled personnel

Skilled personnel are understood to be personnel who, based on their technical training,
knowledge of measurement and control technology and on their experience and knowledge of
country-specic regulations, current standards and directives, are capable of carrying out the
work described and independently recognising potential hazards.

Special operating conditions require further appropriate knowledge, e.g. of aggressive media.

2.3 Special hazards

Improper handling can result in considerable injury and damage to equipment.

■

The activities described in these operating instructions may only be carried out by
skilled personnel who have the qualications described below.

■

Keep unqualied personnel away from hazardous areas.

WARNING!
For hazardous media such as oxygen, acetylene, ammable or toxic gases or liquids,
and refrigeration plants, compressors, etc., in addition to all standard regulations, the
appropriate existing codes or regulations must also be followed.

WARNING!

Protection from electrostatic discharge (ESD) required.
The proper use of grounded work surfaces and personal wrist straps is required
when working with exposed circuitry (printed circuit boards), in order to prevent static
discharge from damaging sensitive electronic components.

To ensure safe working on the instrument, the operating company must ensure

■

that suitable rst-aid equipment is available and aid is provided whenever required.

■

that the operating personnel are regularly instructed in all topics regarding work
safety, rst aid and environmental protection, and know the operating instructions,
in particular the section on safety instructions.

DANGER!

Danger of death caused by electric current
Upon contact with live parts, there is a direct danger of death.

■

The instrument may only be installed and mounted by skilled personnel.

■

Operation using a defective power supply unit (e.g. short circuit from the mains
voltage to the output voltage) can result in life-threatening voltages at the
instrument!

14057036.01 12/2012 GB/D/F/E

6

WIKA operating instructions model TF44

2. Safety

WARNING!

Residual media in the dismounted instrument can result in a risk to persons, the
environment and equipment.
Take sucient precautionary measures.

Do not use this instrument in safety or emergency stop devices. Incorrect use of the
instrument can result in injury.

Should a failure occur, aggressive media with extremely high temperature and under
high pressure or vacuum may be present at the instrument.

2.4 Labelling, safety marks

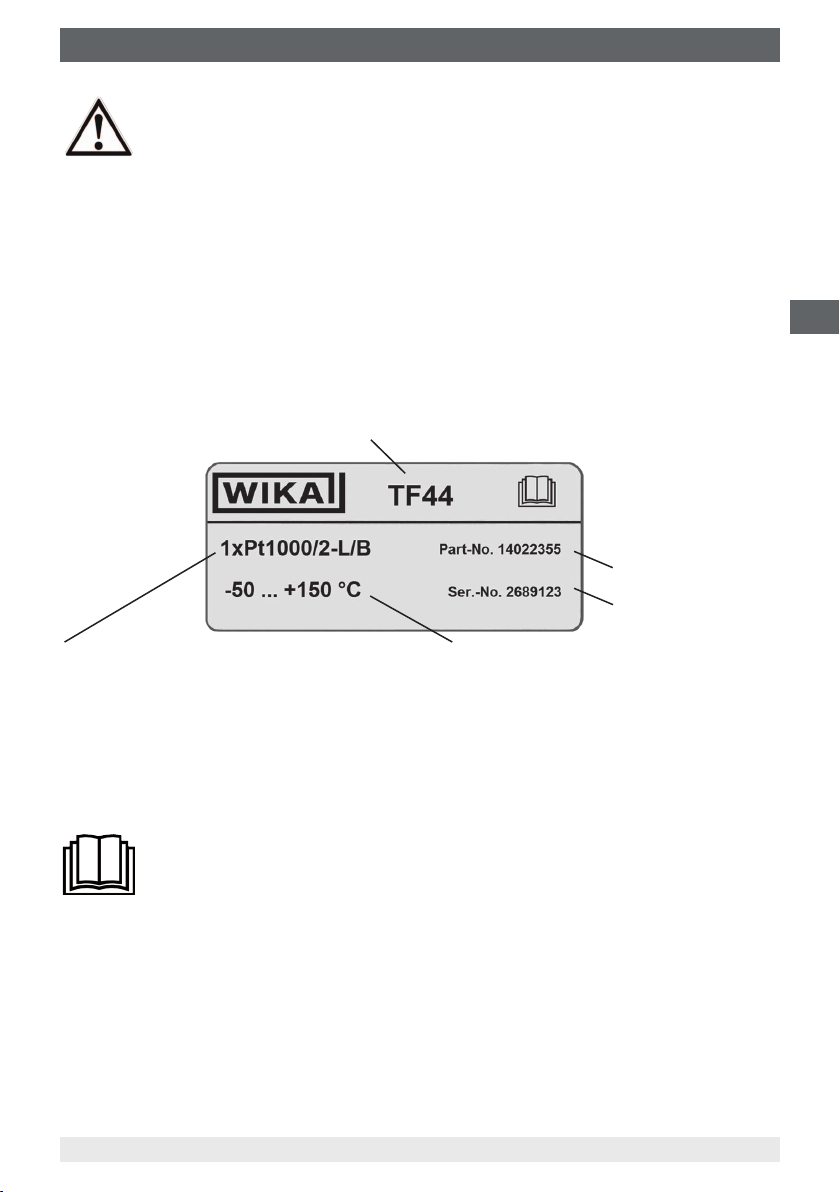

Product label

GB

Model

Order number

Serial number

■

Measuring element (1x Pt1000)

■

Connection method (2-wire connection)

■

Tolerance of the measuring element (class B)

Explanation of symbols

Before mounting and commissioning the instrument, ensure you read the operating
instructions!

14057036.01 12/2012 GB/D/F/E

WIKA operating instructions model TF44

permissible measuring rangeSensor design

7

3. Specications

3. Specications

Temperature ranges

■

GB

Medium temperature (measuring range)
The measuring range basically depends on the insulation material of the connecting cable and
on the measuring element:

Insulation material of the connection lead Measuring range

PVC -20 … +105 °C
Silicone -50 … +200 °C

Measuring element Measuring range

NTC -30 … +130 °C
Pt100 -50 … +200 °C
Pt1000 -50 … +200 °C
KTY -50 … +150 °C

■

Ambient temperature
The max. permissible ambient temperature depends on the insulation material of the
connecting cable

■

Storage temperature

-20 ... +70 °C
Protect the measuring instruments from humidity and dust!

Electrical connection

■

Blank bare wires

■

End splices

■

Connector to specication

Ingress protection

IP 65

For further specications see WIKA data sheet TE 67.14 and the order documentation.

8

WIKA operating instructions model TF44

14057036.01 12/2012 GB/D/F/E

4. Design and function / 5. Transport, packaging and storage

4. Design and function

4.1 Description

The model TF44 strap-on temperature sensor consists of an aluminium thermowell with
integrated measuring element and a securely xed connecting lead.

It is used for temperature measurement on pipe surfaces and can be secured by means of a
worm-drive hose clip. Due to the materials, the geometry and the construction of the TF44, it is
not necessary to apply heat-transfer paste between the sensor sleeve and the pipeline. If desired
anyway, a small quantity of heat-transfer paste is sucient.

Worm-drive hose clips in various diameter ranges and heat-transfer paste can be ordered from
WIKA as accessories. For the part numbers of these see data sheet TE 67.14.

All electrical components are protected against splash water. The electrical connection is made
via the connecting lead.

4.2 Scope of delivery

Cross-check scope of delivery with delivery note.

5. Transport, packaging and storage

5.1 Transport

Check the instrument for any damage that may have been caused by transport.
Obvious damage must be reported immediately.

GB

5.2 Packaging

Do not remove packaging until just before mounting.
Keep the packaging as it will provide optimum protection during transport (e.g. change in
installation site, sending for repair).

5.3 Storage

Permissible conditions at the place of storage:

■

Storage temperature: -20 ... +70 °C

■

Humidity: 35 ... 85 % relative humidity (no condensation)

Avoid exposure to the following factors:

■

Direct sunlight or proximity to hot objects

■

Mechanical vibration, mechanical shock (putting it down hard)

■

Soot, vapour, dust and corrosive gases

■

Potentially explosive environments, ammable atmospheres

14057036.01 12/2012 GB/D/F/E

WIKA operating instructions model TF44

9

5. Transport, packaging ... / 6. Commissioning, operation

Store the instrument in its original packaging in a location that fulls the conditions listed above. If
the original packaging is not available, pack and store the instrument as described below:

1. Wrap the instrument in an antistatic plastic lm.

2. Place the instrument, along with shock-absorbent material, in the packaging.

GB

3. If stored for a prolonged period of time (more than 30 days), place a bag containing a
desiccant inside the packaging.

WARNING!

Before storing the instrument (following operation), remove any residual media. This
is of particular importance if the medium is hazardous to health, e.g. caustic, toxic,
carcinogenic, radioactive, etc.

6. Commissioning, operation

6.1 Mounting

The mounting of the contact temperature sensor must be made in such a way that temperature
does not exceed or drop below the permissible operating temperature limits (environment,
medium) with respect to convection and thermal radiation.

6.2 Electrical connection

WARNING!

Only connect when the system is powered down!

Cables and wires

■

Leads with bare ends must be nished with end splices.

■

The cables used must comply with the respective requirements in terms of stability and
temperature.

■

Connecting cables must be run so that any mechanical damage is prevented.

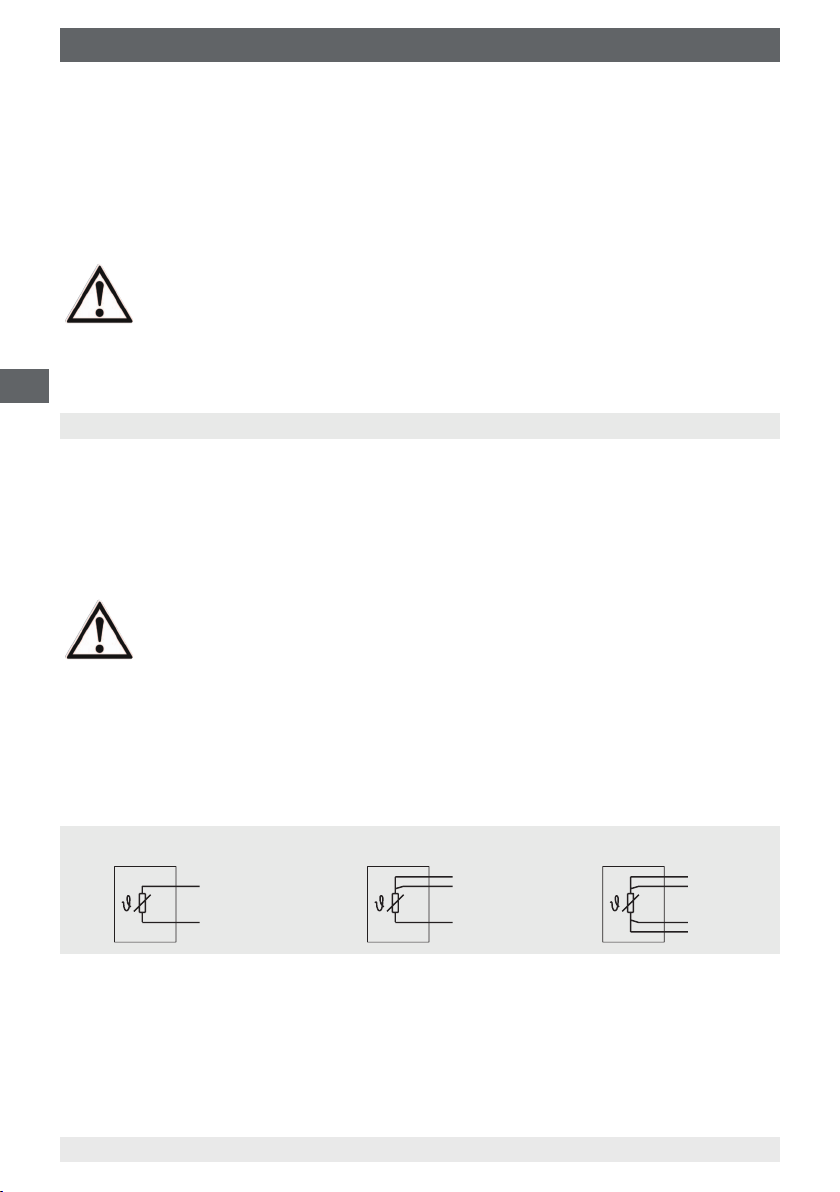

6.3 Pin assignment

2-wire connection 3-wire connection 4-wire connection

red

white

10

red
red

white

WIKA operating instructions model TF44

red
red

white
white

14057036.01 12/2012 GB/D/F/E

7. Maintenance and ... / 8. Dismounting, return and disposal

7. Maintenance and cleaning

7.1 Maintenance

The strap-on temperature sensor is maintenance-free.
Repairs must only be carried out by the manufacturer.

Repairs should only be carried out by the manufacturer or, following prior consultation, by
correspondingly qualied skilled personnel.

7.2 Cleaning

CAUTION!

■

Prior to cleaning, switch o and disconnect the instrument from the voltage supply.

■

Clean the instrument with a moist cloth.

■

Electrical connections must not come into contact with moisture.

■

Wash or clean the dismounted instrument before returning it, in order to protect
personnel and the environment from exposure to residual media.

■

Residual media in the dismounted instrument can result in a risk to persons, the
environment and equipment. Take sucient precautionary measures.

For information on returning the instrument see chapter 8.2 "Return".

GB

8. Dismounting, return and disposal

WARNING!

Residual media at the dismounted instrument can result in a risk to persons, the
environment and the equipment. Sucient precautionary measures must be taken.

8.1 Dismounting

WARNING!

Risk of burns!
Let the instrument cool down suciently before dismounting! During dismounting
there is a risk of dangerously hot pressure media escaping.

8.2 Return

WARNING!
Strictly observe the following when shipping the instrument:

All instruments delivered to WIKA must be free from any kind of hazardous
substances (acids, bases, solutions, etc.).

When returning the instrument, use the original packaging or a suitable transport package.

14057036.01 12/2012 GB/D/F/E

WIKA operating instructions model TF44

11

8. Dismounting, return and disposal

To avoid damage:

1. Wrap the instrument in an antistatic plastic lm.

2. Place the instrument, along with shock-absorbent material, in the packaging.
Place shock-absorbent material evenly on all sides of the transport packaging.

GB

3. If possible, place a bag containing a desiccant inside the packaging.

4. Label the shipment as carriage of a highly sensitive measuring instrument.

Information on returns can be found under the heading “Service” on our local
website

8.3 Disposal

Incorrect disposal can put the environment at risk.

Dispose of instrument components and packaging materials in an environmentally compatible
way and in accordance with the country-specic waste disposal regulations.

.

12

14057036.01 12/2012 GB/D/F/E

WIKA operating instructions model TF44

Inhalt

Inhalt

1. Allgemeines 14

2. Sicherheit 15

3. Technische Daten 18

4. Aufbau und Funktion 19

5. Transport, Verpackung und Lagerung 19

6. Inbetriebnahme, Betrieb 20

Wartung und Reinigung

7.

8. Demontage, Rücksendung und Entsorgung 21

21

D

14057036.01 12/2012 GB/D/F/E

WIKA Betriebsanleitung Typ TF44

13

1. Allgemeines

1. Allgemeines

■

Der in der Betriebsanleitung beschriebene Anlege-Temperaturfühler wird nach dem aktuellen
Stand der Technik gefertigt. Alle Komponenten unterliegen während der Fertigung stren­gen Qualitäts- und Umweltkriterien. Unsere Managementsysteme sind nach ISO 9001 und
ISO 14001 zertiziert.

■

Diese Betriebsanleitung gibt wichtige Hinweise zum Umgang mit dem Gerät. Voraussetzung

D

für sicheres Arbeiten ist die Einhaltung aller angegebenen Sicherheitshinweise und
Handlungsanweisungen.

■

Die für den Einsatzbereich des Gerätes geltenden örtlichen Unfallverhütungsvorschriften und
allgemeinen Sicherheitsbestimmungen einhalten.

■

Die Betriebsanleitung ist Produktbestandteil und muss in unmittelbarer Nähe des Gerätes für
das Fachpersonal jederzeit zugänglich aufbewahrt werden.

■

Das Fachpersonal muss die Betriebsanleitung vor Beginn aller Arbeiten sorgfältig durchge­lesen und verstanden haben.

■

Die Haftung des Herstellers erlischt bei Schäden durch bestimmungswidrige Verwendung,
Nichtbeachten dieser Betriebsanleitung, Einsatz ungenügend qualizierten Fachpersonals
sowie eigenmächtiger Veränderung am Gerät.

■

Es gelten die allgemeinen Geschäftsbedingungen in den Verkaufsunterlagen.

■

Technische Änderungen vorbehalten.

■

Weitere Informationen:

- Internet-Adresse: www.wika.de / www.wika.com

- zugehöriges Datenblatt:

- Anwendungsberater:

TE 67.14
Tel.: [phone]
Fax: [phone]
E-Mail: [e-mail]

Symbolerklärung

WARNUNG!

… weist auf eine möglicherweise gefährliche Situation hin, die zum Tod oder zu
schweren Verletzungen führen kann, wenn sie nicht gemieden wird.

VORSICHT!

… weist auf eine möglicherweise gefährliche Situation hin, die zu geringfügigen oder
leichten Verletzungen bzw. Sach- und Umweltschäden führen kann, wenn sie nicht
gemieden wird.

Information

… hebt nützliche Tipps und Empfehlungen sowie Informationen für einen ezienten
und störungsfreien Betrieb hervor.

14

14057036.01 12/2012 GB/D/F/E

WIKA Betriebsanleitung Typ TF44

1. Allgemeines / 2. Sicherheit

GEFAHR!

… kennzeichnet Gefährdungen durch elektrischen Strom. Bei Nichtbeachtung der
Sicherheitshinweise besteht die Gefahr schwerer oder tödlicher Verletzungen.

WARNUNG!

… weist auf eine möglicherweise gefährliche Situation hin, die durch heiße
Oberächen oder Flüssigkeiten zu Verbrennungen führen kann, wenn sie nicht
gemieden wird.

2. Sicherheit

WARNUNG!

Vor Montage, Inbetriebnahme und Betrieb sicherstellen, dass der richtige Tempe­raturfühler hinsichtlich Ausführung und spezischen Messbedingungen ausgewählt
wurde.
Bei Nichtbeachten können schwere Körperverletzungen und/oder Sachschäden
auftreten.

Weitere wichtige Sicherheitshinweise benden sich in den einzelnen Kapiteln dieser
Betriebsanleitung.

2.1 Bestimmungsgemäße Verwendung

Der Anlege-Temperaturfühler TF44 dient zur Temperaturmessung an Rohrleitungsoberächen.

D

Das Gerät ist ausschließlich für den hier beschriebenen bestimmungsgemäßen Verwendungs­zweck konzipiert und konstruiert und darf nur dementsprechend verwendet werden.

Die technischen Spezikationen in dieser Betriebsanleitung sind einzuhalten. Eine unsachge­mäße Handhabung oder ein Betreiben des Gerätes außerhalb der technischen Spezikationen
macht die sofortige Stilllegung und Überprüfung durch einen autorisierten WIKA-Servicemitarbei­ter erforderlich.

Ansprüche jeglicher Art aufgrund von nicht bestimmungsgemäßer Verwendung sind
ausgeschlossen.

14057036.01 12/2012 GB/D/F/E

WIKA Betriebsanleitung Typ TF44

15

2. Sicherheit

2.2 Personalqualikation

WARNUNG!
Verletzungsgefahr bei unzureichender Qualikation!

Unsachgemäßer Umgang kann zu erheblichen Personen- und Sachschäden führen.

■

Die in dieser Betriebsanleitung beschriebenen Tätigkeiten nur durch Fachpersonal
nachfolgend beschriebener Qualikation durchführen lassen.

■

D

Fachpersonal

Das Fachpersonal ist aufgrund seiner fachlichen Ausbildung, seiner Kenntnisse der Mess- und
Regelungstechnik und seiner Erfahrungen sowie Kenntnis der landesspezischen Vorschriften,
geltenden Normen und Richtlinien in der Lage, die beschriebenen Arbeiten auszuführen und
mögliche Gefahren selbstständig zu erkennen.

Spezielle Einsatzbedingungen verlangen weiteres entsprechendes Wissen, z. B. über agressive
Medien.

2.3 Besondere Gefahren

Unqualiziertes Personal von den Gefahrenbereichen fernhalten.

WARNUNG!
Bei gefährlichen Messstoen wie z. B. Sauersto, Acetylen, brennbaren oder giftigen
Stoen, sowie bei Kälteanlagen, Kompressoren etc. müssen über die gesamten
allgemeinen Regeln hinaus die einschlägigen Vorschriften beachtet werden.

16

WARNUNG!

Schutz vor elektrostatischer Entladung (ESD) erforderlich!
Die ordnungsgemäße Verwendung geerdeter Arbeitsächen und persönlicher
Armbänder ist bei Arbeiten mit oenen Schaltkreisen (Leiterplatten) erforderlich,
um die Beschädigung empndlicher elektronischer Bauteile durch elektrostatische
Entladung zu vermeiden.

Für ein sicheres Arbeiten am Gerät muss der Betreiber sicherstellen,

■

dass eine entsprechende Erste-Hilfe-Ausrüstung vorhanden ist und bei Bedarf
jederzeit Hilfe zur Stelle ist.

■

dass das Bedienpersonal regelmäßig in allen zutreenden Fragen von Arbeitssi­cherheit, Erste-Hilfe und Umweltschutz unterwiesen wird, sowie die Betriebsanlei­tung und insbesondere die darin enthaltenen Sicherheitshinweise kennt.

GEFAHR!

Lebensgefahr durch elektrischen Strom
Bei Berührung mit spannungsführenden Teilen besteht unmittelbare Lebensgefahr.

■

Einbau und Montage des Gerätes dürfen nur durch Fachpersonal erfolgen.

■

Bei Betrieb mit einem defekten Netzgerät (z. B. Kurzschluss von Netzspannung zur
Ausgangsspannung) können am Gerät lebensgefährliche Spannungen auftreten!

WIKA Betriebsanleitung Typ TF44

14057036.01 12/2012 GB/D/F/E

2. Sicherheit

WARNUNG!

Messstoreste im ausgebauten Gerät können zur Gefährdung von Personen, Umwelt
und Einrichtung führen.
Ausreichende Vorsichtsmaßnahmen ergreifen.

Dieses Gerät nicht in Sicherheits- oder in Not-Aus-Einrichtungen benutzen. Fehler­hafte Anwendungen des Gerätes können zu Verletzungen führen.

Am Gerät können im Fehlerfall aggressive Medien mit extremer Temperatur und unter
hohem Druck oder Vakuum anliegen.

2.4 Beschilderung, Sicherheitskennzeichnungen

Typenschild

Typ

D

Bestellnummer

Seriennummer

■

Messelement (1x Pt1000)

■

Schaltungsart (2-Leiter-Schaltung)

■

Toleranz des Messelementes (Klasse B)

Symbolerklärung

Vor Montage und Inbetriebnahme des Gerätes unbedingt die Betriebsanleitung
lesen!

14057036.01 12/2012 GB/D/F/E

WIKA Betriebsanleitung Typ TF44

zulässiger MessbereichFühlerausführung

17

3. Technische Daten

3. Technische Daten

Temperaturbereiche

■

Mediumstemperatur (Messbereich)
Der Messbereich hangt im Wesentlichen vom lsolationsmaterial der Anschlussleitung und vom
Messelement ab:

Isolationsmaterial der Anschlussleitung Messbereich

D

PVC -20 … +105 °C
Silikon -50 … +200 °C

Messelement Messbereich

NTC -30 … +130 °C
Pt100 -50 … +200 °C
Pt1000 -50 … +200 °C
KTY -50 … +150 °C

■

Umgebungstemperatur

Die max. zulässige Umgebungstemperatur ist abhängig vom Isolationsmaterial der
Anschlussleitung

■

Lagertemperatur

-20 ... +70 °C
Messgeräte vor Feuchtigkeit und Staub schützen!

Elektrischer Anschluss

■

Blanke Anschlussdrahte

■

Aderendhülsen

■

Steckverbinder nach Angabe

Schutzart

IP 65

Weitere technische Daten siehe WIKA-Datenblatt TE 67.14 und Bestellunterlagen.

18

WIKA Betriebsanleitung Typ TF44

14057036.01 12/2012 GB/D/F/E

4. Aufbau und Funktion / 5. Transport, Verpackung, Lagerung

4. Aufbau und Funktion

4.1 Beschreibung

Der Anlege-Temperaturfühler Typ TF44 besteht aus einem Aluminium-Schutzrohr mit eingebau­tem Messelement sowie einer fest montierten Anschlussleitung.

Er dient zur Temperaturmessung an Rohrleitungsoberächen und kann mittels einer Schnecken­gewindeschelle befestigt werden. Durch Auswahl der Materialien, Geometrie und Konstruktion
des TF44 ist ein Aufbringen von Wärmeleitpaste zwischen Fühlerhülse und Rohrleitung nicht
notwendig. Sollte dies trotzdem gewünscht werden, sind geringe Mengen an Wärmeleitpaste
ausreichend.

Schneckengewindeschelle in verschiedenen Durchmessserbereichen und Wärmeleitpaste
können als Zubehör bei WIKA bestellt werden. Artikelnummern hierzu siehe Datenblatt TE 67.14.

Alle elektrischen Bauteile sind gegen Spritzwasser geschützt. Die elektrische Kontaktierung
erfolgt über die Anschlussleitung.

4.2 Lieferumfang

Lieferumfang mit dem Lieferschein abgleichen.

5. Transport, Verpackung und Lagerung

5.1 Transport

Das Gerät auf eventuell vorhandene Transportschäden untersuchen.
Oensichtliche Schäden unverzüglich mitteilen.

5.2 Verpackung

Verpackung erst unmittelbar vor der Montage entfernen.
Die Verpackung aufbewahren, denn diese bietet bei einem Transport einen optimalen Schutz
(z. B. wechselnder Einbauort, Reparatursendung).

D

5.3 Lagerung

Zulässige Bedingungen am Lagerort:

■

Lagertemperatur: -20 ... +70 °C

■

Feuchtigkeit: 35 ... 85 % relative Feuchte (keine Betauung)

Folgende Einüsse vermeiden:

■

Direktes Sonnenlicht oder Nähe zu heißen Gegenständen

■

Mechanische Vibration, mechanischer Schock (hartes Aufstellen)

■

Ruß, Dampf, Staub und korrosive Gase

■

Explosionsgefährdete Umgebung, entzündliche Atmosphären

14057036.01 12/2012 GB/D/F/E

WIKA Betriebsanleitung Typ TF44

19

5. Transport, Verpackung ... / 6. Inbetriebnahme, Betrieb

Das Gerät in der Originalverpackung an einem Ort lagern, der die oben gelisteten Bedingungen
erfüllt. Wenn die Originalverpackung nicht vorhanden ist, dann das Gerät wie folgt verpacken und
lagern:

1. Das Gerät in eine antistatische Plastikfolie einhüllen.

2. Das Gerät mit dem Dämmmaterial in der Verpackung platzieren.

3. Bei längerer Einlagerung (mehr als 30 Tage) einen Beutel mit Trocknungsmittel der Verpackung
beilegen.

D

WARNUNG!

Vor der Einlagerung des Gerätes (nach Betrieb) alle anhaftenden Messstoreste
entfernen. Dies ist besonders wichtig, wenn der Messsto gesundheitsgefährdend
ist, wie z. B. ätzend, giftig, krebserregend, radioaktiv, usw.

6. Inbetriebnahme, Betrieb

6.1 Montage

Die Montage des Anlege-Temperaturfühlers so ausführen, dass die zulassige Betriebstempera­tur (Umgebung, Messsto) auch unter Berücksichtigung von Konvektion und Wärmestrahlung
weder unter- noch überschritten wird.

6.2 Elektrischer Anschluss

WARNUNG!

Nur im spannungslosen Zustand anschließen!

Kabel und Leitungen

■

Feindrahtige Leiter mit Aderendhülsen versehen.

■

Verwendete Kabel müssen die jeweiligen Anforderungen bezüglich Festigkeit und Temperatur
erfüllen.

■

Anschlusskabel so verlegen, dass mechanische Beschädigungen ausge schlossen werden.

6.3 Anschlussbelegung

2-Leiter-Schaltung 3-Leiter-Schaltung 4-Leiter-Schaltung

20

rot

weiß

rot
rot

weiß

WIKA Betriebsanleitung Typ TF44

rot
rot

weiß
weiß

14057036.01 12/2012 GB/D/F/E

7. Wartung und ... / 8. Demontage, Rücksendung, Entsorgung

7. Wartung und Reinigung

7.1 Wartung

Der Anlege-Temperaturfühler ist wartungsfrei.

Reparaturen sind ausschließlich vom Hersteller oder nach Absprache durch entsprechend quali­ziertes Fachpersonal durchzuführen.

7.2 Reinigung

VORSICHT!

■

Vor der Reinigung das Gerät ausschalten und ordnungsgemäß von der
Spannungsversorgung trennen.

■

Das Gerat mit einem feuchten Tuch reinigen.

■

Elektrische Anschlüsse nicht mit Feuchtigkeit in Berührung bringen.

■

Ausgebautes Gerät vor der Rücksendung spülen bzw. säubern, urn Personen und
Umwelt vor Gefährdung durch anhaftende Messstoreste zu schützen.

■

Messstoreste im ausgebauten Gerät können zur Gefährdung von Personen,
Umwelt und Einrichtung führen. Ausreichende Vorsichtsmaßnahmen ergreifen.

Hinweise zur Rücksendung des Gerätes siehe Kapitel 8.2 „Rücksendung“.

D

8. Demontage, Rücksendung und Entsorgung

WARNUNG!

Messstoreste am ausgebauten Gerät können zur Gefährdung von Personen,
Umwelt und Einrichtung führen. Ausreichende Vorsichtsmaßnahmen sind zu
ergreifen.

8.1 Demontage

WARNUNG!

Verbrennungsgefahr!
Vor dem Ausbau das Gerät ausreichend abkühlen lassen! Beim Ausbau besteht
Gefahr durch austretende, gefährlich heiße Messstoe.

8.2 Rücksendung

WARNUNG!
Beim Versand des Gerätes unbedingt beachten:

Alle an WIKA gelieferten Geräte müssen frei von Gefahrstoen (Säuren, Laugen,
Lösungen, etc.) sein.

14057036.01 12/2012 GB/D/F/E

WIKA Betriebsanleitung Typ TF44

21

8. Demontage, Rücksendung und Entsorgung

Zur Rücksendung des Gerätes die Originalverpackung oder eine geeignete Transportverpackung
verwenden.

Um Schäden zu vermeiden:

1. Das Gerät in eine antistatische Plastikfolie einhüllen.

2. Das Gerät mit dem Dämmmaterial in der Verpackung platzieren.
Zu allen Seiten der Transportverpackung gleichmäßig dämmen.

D

3. Wenn möglich einen Beutel mit Trocknungsmittel der Verpackung beifügen.

4. Sendung als Transport eines hochempndlichen Messgerätes kennzeichnen.

Hinweise zur Rücksendung benden sich in der Rubrik „Service“ auf unserer lokalen
Internetseite.

8.3 Entsorgung

Durch falsche Entsorgung können Gefahren für die Umwelt entstehen.

Gerätekomponenten und Verpackungsmaterialien entsprechend den landesspezischen
Abfallbehandlungs- und Entsorgungsvorschriften umweltgerecht entsorgen.

22

14057036.01 12/2012 GB/D/F/E

WIKA Betriebsanleitung Typ TF44

Sommaire

Sommaire

1. Généralités 24

2. Sécurité 25

3. Spécications 28

4. Conception et fonction 29

5. Transport, emballage et stockage 29

6. Mise en service, exploitation 30

Entretien et nettoyage

7.

8. Démontage, retour et mise au rebut 31

31

F

14057036.01 12/2012 GB/D/F/E

WIKA mode d'emploi type TF44

23

1. Généralités

1. Généralités

■

Le capteur de température de surface décrit dans le mode d'emploi est fabriqué selon
les dernières technologies en vigueur. Tous les composants sont soumis à des critères
environnementaux et de qualité stricts durant la fabrication. Nos systèmes de gestion sont
certiés selon ISO 9001 et ISO 14001.

■

Ce mode d'emploi donne des indications importantes concernant l'utilisation de l'instrument. Il
est possible de travailler en toute sécurité avec ce produit en respectant toutes les consignes
de sécurité et d'utilisation.

■

F

Respecter les prescriptions locales de prévention contre les accidents et les prescriptions
générales de sécurité en vigueur pour le domaine d'application de l'instrument.

■

Le mode d'emploi fait partie du produit et doit être conservé à proximité immédiate de
l'instrument et être accessible à tout moment pour le personnel qualié.

■

Le personnel qualié doit, avant de commencer toute opération, avoir lu soigneusement et
compris le mode d'emploi.

■

La responsabilité du fabricant n'est pas engagée en cas de dommages provoqués par une
utilisation non conforme à l'usage prévu, de non respect de ce mode d'emploi, d'utilisation
de personnel peu qualié de même qu'en cas de modications de l'instrument eectuées par
l'utilisateur.

■

Les conditions générales de vente mentionnées dans les documents de vente s'appliquent.

■

Sous réserve de modications techniques.

■

Pour obtenir d'autres informations :

- Consulter notre site internet : www.wika.fr

- Fiche technique correspondante :

- Conseiller applications :

TE 67.14
Tel. : [phone]
Fax : [phone]
E-Mail : [e-mail]

Explication des symboles

AVERTISSEMENT !

… indique une situation présentant des risques susceptibles de provoquer la mort ou
des blessures graves si elle n'est pas évitée.

ATTENTION !

… indique une situation potentiellement dangereuse et susceptible de provoquer de
légères blessures ou des dommages matériels et pour l'environnement si elle n'est
pas évitée.

Information

… met en exergue les conseils et recommandations utiles de même que les
informations permettant d'assurer un fonctionnement ecace et normal.

24

14057036.01 12/2012 GB/D/F/E

WIKA mode d'emploi type TF44

1. Généralités / 2. Sécurité

DANGER !

… indique les dangers liés au courant électrique. Danger de blessures graves ou
mortelles en cas de non respect des consignes de sécurité.

AVERTISSEMENT !

… indique une situation présentant des risques susceptibles de provoquer des
brûlures dues à des surfaces ou liquides chauds si elle n'est pas évitée.

2. Sécurité

AVERTISSEMENT !

Avant le montage, la mise en service et le fonctionnement, s'assurer que le capteur
de température a été choisi de façon adéquate, en ce qui concerne la température de
commutation, la version et les conditions de mesure spéciques.
Un non-respect de cette consigne peut entraîner des blessures corporelles graves et/
ou des dégâts matériels.

Vous trouverez d'autres consignes de sécurité dans les sections individuelles du
présent mode d'emploi.

2.1 Utilisation conforme à l'usage prévu

Le capteur de température de surface type TF44 est utilisé pour mesurer la température de
surface de tuyauterie.

L'instrument est conçu et construit exclusivement pour une utilisation conforme à l'usage prévu
décrit ici et ne doit être utilisé qu'en conséquence.

Les spécications techniques mentionnées dans ce mode d'emploi doivent être respectées. En
cas d'utilisation inadéquate ou de fonctionnement de l'instrument en dehors des spécications
techniques, un arrêt et contrôle doivent être immédiatement eectués par un collaborateur
autorisé du service de WIKA.

Aucune réclamation ne peut être recevable en cas d'utilisation non conforme à l'usage prévu.

F

14057036.01 12/2012 GB/D/F/E

WIKA mode d'emploi type TF44

25

2. Sécurité

2.2 Qualication du personnel

AVERTISSEMENT !
Danger de blessure en cas de qualication insusante !

Une utilisation non conforme peut entraîner d'importants dommages corporels et
matériels.

■

Les opérations décrites dans ce mode d'emploi ne doivent être eectuées que par
un personnel ayant la qualication décrite ci-après.

■

Tenir le personnel non qualié à l'écart des zones dangereuses.

Personnel qualié

F

Le personnel qualié est, en raison de sa formation spécialisée, de ses connaissances dans le
domaine de la technique de mesure et de régulation et de ses expériences de même que de
sa connaissance des prescriptions nationales, des normes et directives en vigueur, en mesure
d'eectuer les travaux décrits et de reconnaître automatiquement les dangers potentiels.

Les conditions d'utilisation spéciales exigent également une connaissance adéquate par
exemple des liquides agressifs.

2.3 Dangers particuliers

AVERTISSEMENT !

Dans le cas de uides de mesure dangereux comme notamment l'oxygène,
l'acétylène, les substances combustibles ou toxiques, ainsi que dans le cas
d'installations de réfrigération, de compresseurs etc., les directives appropriées
existantes doivent être observées en plus de l'ensemble des règles générales.

26

AVERTISSEMENT !

Protection nécessaire contre les décharges électrostatiques (DES) !
L'utilisation conforme des surfaces de travail mises à la terre et des bracelets
personnels est nécessaire lors des opérations eectuées avec des circuits ouverts
(circuits imprimés) an d'éviter une détérioration des composants électroniques
sensibles due à une décharge électrostatique.

An de travailler en toute sécurité sur l'instrument, la société exploitante doit s'assurer

■

qu'un équipement de premier secours adapté est disponible et que les premiers
soins peuvent être dispensés sur place à tout moment en cas de besoin.

■

que le personnel de service reçoit à intervalles réguliers des instructions relatives
à toutes les questions pertinentes concernant la sécurité du travail, les premiers
secours et la protection de l'environnement et qu'il connaît le mode d'emploi et
particulièrement les consignes de sécurité contenues dans celui-ci.

DANGER !

Danger de mort lié au courant électrique
Danger de mort en cas de contact avec les pièces sous tension.

■

Le montage de l'instrument électrique ne doit être eectué que par un électricien
qualié.

■

En cas d'utilisation avec un instrument d'alimentation défectueux (par exemple
court-circuit entre la tension du secteur et la tension de sortie), des tensions
présentant un danger de mort peuvent apparaître sur l'instrument !

WIKA mode d'emploi type TF44

14057036.01 12/2012 GB/D/F/E

2. Sécurité

AVERTISSEMENT !

Les restes de uides se trouvant dans les instruments démontés peuvent mettre en
danger les personnes, l'environnement ainsi que l'installation.
Prendre des mesures de sécurité susantes.

Ne pas utiliser cet instrument dans des dispositifs de sécurité ou d'arrêt d'urgence.
Une utilisation incorrecte de l'instrument peut occasionner des blessures.

En cas d'erreur, des uides agressifs peuvent être présents à une température
extrême et sous une pression élevée ou sous vide au niveau de l'instrument.

2.4 Etiquetage, marquages de sécurité

Plaque signalétique

Type

F

Numéro de commande

Numéro de série

■

Elément de mesure (1x Pt1000)

■

Méthode de raccordement (raccordement à 2 ls)

■

Tolérance de l'élément de mesure (classe B)

Explication des symboles

Lire impérativement le mode d'emploi avant le montage et la mise en service de
l'instrument !

14057036.01 12/2012 GB/D/F/E

WIKA mode d'emploi type TF44

Etendue de mesure admissibleConception du capteur

27

3. Spécications

3. Spécications

Plages de température

■

Température uide (étendue de mesure)
L'étendue de mesure dépend essentiellement du matériau d'isolation du câble de
raccordement et de l'élément de mesure :

Matériau d'isolation du câble de raccordement Etendue de mesure

PVC -20 … +105 °C
Silicone -50 … +200 °C

F

Elément de mesure Etendue de mesure

NTC -30 … +130 °C
Pt100 -50 … +200 °C
Pt1000 -50 … +200 °C
KTY -50 … +150 °C

■

Température ambiante
La température maximale admissible dépend du matériau d'isolation du câble de
raccordement

■

Température de stockage

-20 ... +70 °C
Protégez les instruments de mesure de pression contre l'humidité et la poussière !

Raccordement électrique

■

Terminaisons ls nus

■

Embouts

■

Connecteur selon les spécications

Indice de protection

IP 65

Pour de plus amples spécications, voir la che technique WIKA TE 67.14 et la documentation
de commande.

28

WIKA mode d'emploi type TF44

14057036.01 12/2012 GB/D/F/E

4. Conception et fonction / 5. Transport, emballage et stockage

4. Conception et fonction

4.1 Description

Le capteur de température à contact type TF44 se compose d'un doigt de gant en aluminium
avec un élément de mesure intégré et d'un câble de raccordement xe.

Il sert à mesurer la température à la surface de tuyaux et peut être xé au moyen d'un collier à
vis tangente. Du fait du choix des matériaux, de la géométrie et de la conception du TF44, il n'est
pas nécessaire d'appliquer de la pâte thermoconductrice entre la douille du capteur et le tuyau.
Si cela est cependant souhaité, une petite quantité de pâte thermoconductrice sut.

Possibilité de commander le collier à vis tangente dans diérents diamètres et la pâte
thermoconductrice comme accessoires chez WIKA. Voir les références dans la che technique
TE 67.14.

Chaque composant électrique est protégé contre les projections d'eau. Le raccordement
électrique se fait par le l de connexion.

4.2 Détail de la livraison

Comparer le détail de la livraison avec le bordereau de livraison.

5. Transport, emballage et stockage

F

5.1 Transport

Vérier s'il existe des dégâts sur l'instrument liés au transport.
Communiquer immédiatement les dégâts constatés.

5.2 Emballage

N'enlever l'emballage qu'avant le montage.
Conserver l'emballage, celui-ci ore, lors d'un transport, une protection optimale (par ex.
changement de lieu d'utilisation, renvoi pour réparation).

5.3 Stockage

Conditions admissibles sur le lieu de stockage :

■

Température de stockage : -20 ... +70 °C

■

Humidité : 35 ... 85 % d'humidité relative (sans condensation)

Eviter les inuences suivantes :

■

Lumière solaire directe ou proximité d'objets chauds

■

Vibrations mécaniques, chocs mécaniques (mouvements brusques en le posant)

■

Suie, vapeur, poussière et gaz corrosifs

■

Environnement présentant des risques d'explosion, atmosphères inammables

14057036.01 12/2012 GB/D/F/E

WIKA mode d'emploi type TF44

29

5. Transport, emballage ... / 6. Mise en service, exploitation

Conserver l'instrument dans l'emballage original dans un endroit qui satisfait aux conditions
susmentionnées. Si l'emballage original n'est pas disponible, emballer et stocker l'instrument
comme suit :

1. Emballer l'instrument dans une feuille de plastique antistatique.

2. Placer l'instrument avec le matériau isolant dans l'emballage.

3. En cas d'entreposage long (plus de 30 jours), mettre également un sachet absorbeur
d'humidité dans l'emballage.

AVERTISSEMENT !

Enlever tous les restes de uides adhérents avant l'entreposage de l'instrument

F

6. Mise en service, exploitation

6.1 Montage

Monter le capteur de température à contact de manière que la température de service (ambiante,
uide) ne soit pas inférieure ni supérieure à la température de service admissible, y compris
compte tenu de la convection et du rayonnement thermique.

6.2 Raccordement électrique

(après le fonctionnement). Ceci est particulièrement important lorsque le uide
représente un danger pour la santé, comme par exemple des substances corrosives,
toxiques, cancérogènes, radioactives etc.

AVERTISSEMENT !

Ne brancher que lorsque le système est éteint !

Câbles et ls

■

Les ls à extrémités dénudées doivent être pourvus d'embouts.

■

Les câbles utilisés doivent être conformes aux exigences respectives en termes de stabilité et
de température.

■

Les câbles de connexion doivent être installés de telle sorte que tout dommage mécanique
soit empêché.

6.3 Conguration du raccordement

Raccordement à 2 ls Raccordement à 3 ls Raccordement à 4 ls

30

rouge

blanc

rouge
rouge

blanc

WIKA mode d'emploi type TF44

rouge
rouge

blanc
blanc

14057036.01 12/2012 GB/D/F/E

7. Entretien et ... / 8. Démontage, retour et mise au rebut

7. Entretien et nettoyage

7.1 Entretien

Le capteur de température de surface ne nécessite pas d'entretien.
Les réparations ne doivent être eectuées que par le fabricant.

Toute réparation doit être conée exclusivement au fabricant ou, après consultation préalable de
WIKA, à un personnel qualié.

7.2 Nettoyage

ATTENTION !

■

Avant le nettoyage, éteindre et débrancher l'instrument de l'alimentation.

■

Nettoyer l'instrument avec un chion humide.

■

Eviter tout contact des raccordements électriques avec l'humidité.

■

Laver ou nettoyer l'instrument démonté avant de le retourner an de protéger le
personnel et l'environnement contre le danger lié aux restes de uides adhérents.

■

Les restes de uides se trouvant dans les instruments démontés peuvent mettre
en danger les personnes, l'environnement ainsi que l'installation. Prendre des
mesures de sécurité susantes.

Indications concernant le retour de l'instrument, voir chapitre 8.2 "Retour".

F

8. Démontage, retour et mise au rebut

AVERTISSEMENT !

Les restes de uides se trouvant dans des instruments démontés peuvent mettre
en danger les personnes, l'environnement ainsi que le montage. Des mesures de
sécurité susantes doivent être prises.

8.1 Démontage

AVERTISSEMENT !

Danger de brûlure !
Avant le démontage, laisser refroidir susamment l'instrument ! Danger de brûlure lié
à la sortie de uides dangereux chauds.

8.2 Retour

AVERTISSEMENT !
En cas d'envoi de l'instrument, il faut respecter impérativement ceci :

Tous les instruments envoyés à WIKA doivent être exempts de toute substance
dangereuse (acides, solutions alcalines, solutions, etc.).

Pour retourner l'instrument, utiliser l'emballage original ou un emballage adapté pour le transport.

14057036.01 12/2012 GB/D/F/E

WIKA mode d'emploi type TF44

31

8. Démontage, retour et mise au rebut

Pour éviter des dommages :

1. Emballer l'instrument dans une feuille de plastique antistatique.

2. Placer l'instrument avec le matériau isolant dans l'emballage.
Isoler de manière uniforme tous les côtés de l'emballage de transport.

3. Mettre si possible un sachet absorbeur d'humidité dans l'emballage.

4. Indiquer lors de l'envoi qu'il s'agit d'un instrument de mesure très sensible à transporter.

Des informations relatives à la procédure de retour de produit(s) défectueux sont
disponibles sur notre site internet au chapitre "Services".

F

8.3 Mise au rebut

Une mise au rebut inadéquate peut entraîner des dangers pour l'environnement.

Eliminer les composants des instruments et les matériaux d'emballage conformément aux
prescriptions nationales pour le traitement et l'élimination des déchets et aux lois de protection
de l'environnement en vigueur.

32

14057036.01 12/2012 GB/D/F/E

WIKA mode d'emploi type TF44

Inhalt

Contenido

1. Información general 34

2. Seguridad 35

3. Datos técnicos 38

4. Diseño y función 39

5. Transporte, embalaje y almacenamiento 39

6. Puesta en servicio, funcionamiento 40

E

Mantenimiento y limpieza

7.

8. Desmontaje, devolución y eliminación de residuos 41

41

14057036.01 12/2012 GB/D/F/E

WIKA manual de instrucciones modelo TF44

33

1. Información general

1. Información general

■

El sensor de temperatura supercial descrito en el manual de instrucciones está construido
y fabricado según el estado actual de la técnica. Todos los componentes están sujetos a
rigurosos criterios de calidad y medio ambiente durante la producción. Nuestros sistemas de
gestión están certicados según ISO 9001 e ISO 14001.

■

Este manual de instrucciones proporciona indicaciones importantes acerca del manejo del
instrumento. Para que el trabajo con este instrumento sea seguro es imprescindible cumplir
con todas las instrucciones de seguridad y manejo indicadas.

■

Cumplir siempre las normativas sobre la prevención de accidentes y las normas de seguridad
en vigor en el lugar de utilización del instrumento.

■

El manual de instrucciones es una parte integrante del instrumento y debe guardarse en la

E

proximidad del mismo para que el personal especializado pueda consultarlo en cualquier
momento.

■

El personal especializado debe haber leído y entendido el manual de instrucciones antes de
comenzar cualquier trabajo.

■

El fabricante queda exento de cualquier responsabilidad en caso de daños causados
por un uso no conforme a la nalidad prevista, la inobservancia del presente manual
de instrucciones, un manejo por personal insucientemente cualicado así como una
modicación no autorizada del instrumento.

■

Se aplican las condiciones generales de venta incluidas en la documentación de venta.

■

Modicaciones técnicas reservadas.

■

Para obtener más informaciones consultar:

- Página web: www.wika.es

- Hoja técnica correspondiente:

- Servicio técnico:

TE 67.14
Tel.: [phone]
Fax: [phone]
E-Mail: [e-mail]

Explicación de símbolos

¡ADVERTENCIA!

… indica una situación probablemente peligrosa que puede causar la muerte o
lesiones graves si no se la evita.

¡CUIDADO!

... indica una situación probablemente peligrosa que puede causar lesiones leves o
medianas, o daños materiales y medioambientales, si no se la evita.

Información

... marca consejos y recomendaciones útiles así como informaciones para una
utilización ecaz y libre de fallos.

34

14057036.01 12/2012 GB/D/F/E

WIKA manual de instrucciones modelo TF44

1. Información general / 2. Seguridad

¡PELIGRO!

... indica riesgos causados por corriente eléctrica. Existe riesgo de lesiones graves o
mortales si no se observan estas indicaciones de seguridad.

¡ADVERTENCIA!

... indica una situación probablemente peligrosa que pueda causar quemaduras
debido a supercies o líquidos calientes si no se evita.

2. Seguridad

¡ADVERTENCIA!

Antes del montaje, la puesta en servicio y el funcionamiento asegurarse de que se
haya seleccionado el sensor de temperatura adecuado con respecto a versión y
condiciones de medición especícas.
Riesgo de lesiones graves y/o daños materiales en caso de inobservancia.

Los distintos capítulos de este manual de instrucciones contienen otras importantes
indicaciones de seguridad.

2.1 Uso conforme a lo previsto

El sensor de contacto de temperatura TF44 sirve para medir la temperatura en las supercies de
tuberías.

El instrumento ha sido diseñado y construido únicamente para la nalidad aquí descrita y debe
utilizarse en conformidad a la misma.

Cumplir las especicaciones técnicas de este manual de instrucciones. Un manejo no apropiado
o una utilización del instrumento no conforme a las especicaciones técnicas requiere la
inmediata puesta fuera de servicio y la comprobación por parte de un técnico autorizado por
WIKA.

No se admite ninguna reclamación debido a una utilización no conforme a lo previsto.

E

14057036.01 12/2012 GB/D/F/E

WIKA manual de instrucciones modelo TF44

35

2. Seguridad

2.2 Cualicación del personal

¡ADVERTENCIA!
¡Riesgo de lesiones debido a una insuciente cualicación!

Un manejo no adecuado puede causar considerables daños personales y materiales.

■

Las actividades descritas en este manual de instrucciones deben realizarse
únicamente por personal especializado con la cualicación correspondiente.

■

Mantener alejado a personal no cualicado de las zonas peligrosas.

Personal especializado

Debido a su formación profesional, a sus conocimientos de la técnica de regulación y medición
así como a su experiencia y su conocimiento de las normativas, normas y directivas vigentes
en el país de utilización, el personal especializado está en condiciones de ejecutar los trabajos
descritos y reconocer posibles peligros en forma autónoma.

E

Algunas condiciones de uso especícas requieren conocimientos adicionales, p. ej. acerca de
medios agresivos.

2.3 Riesgos especícos

¡ADVERTENCIA!

En el caso de sustancias peligrosas a medir, como p. ej. oxígeno, acetileno,
sustancias inamables o tóxicas, así como en instalaciones de refrigeración,
compresores, etc., deben observarse en cada caso, además de todas las reglas
generales, las disposiciones pertinentes.

36

¡ADVERTENCIA!

¡Es imprescindible una protección contra descarga electrostática (ESD)!
La utilización apropiada de supercies de trabajo conectadas a tierra y de pulseras
individuales es imprescindible para trabajos en circuitos abiertos (placas de circuitos
impresos), para evitar daños a componentes electrónicos sensibles causados por
descarga electrostática.

Para realizar un trabajo seguro en el instrumento el propietario ha de asegurarse de que

■

esté disponible un kit de primeros auxilios y que siempre esté presente ayuda en
caso necesario.

■

los operadores reciban periódicamente instrucciones, sobre todos los temas
referidos a seguridad de trabajo, primeros auxilios y protección del medio
ambiente, y conozcan además el manual de instrucciones y en particular las
instrucciones de seguridad del mismo.

¡PELIGRO!

Peligro de muerte por corriente eléctrica
Existe peligro directo de muerte al tocar piezas bajo tensión.

■

La instalación y el montaje del instrumento eléctrico deben estar exclusivamente a
cargo de un electricista cualicado.

■

¡Si se hace funcionar con una fuente de alimentación defectuosa (p. ej.
cortocircuito de la tensión de red a la tensión de salida), pueden generarse
tensiones letales en el instrumento!

WIKA manual de instrucciones modelo TF44

14057036.01 12/2012 GB/D/F/E

2. Seguridad

¡ADVERTENCIA!

Medios residuales en el instrumento desmontado pueden causar riesgos para
personas, medio ambiente e instalación.
Tomar adecuadas medidas de precaución.

No utilizar este instrumento en sistemas de seguridad o dispositivos de parada de
emergencia. Una utilización incorrecta del instrumento puede causar lesiones.

En caso de fallo es posible que haya medios agresivos con temperaturas extremas o
de bajo presión o que haya un vacío en el instrumento.

2.4 Rótulos, marcados de seguridad

Placa indicadora de modelo

Modelo

E

Número de pedido

Número de serie

■

Elemento sensible (1x Pt1000)

■

Tipo de conexionado (conexión de 2 hilos)

■

Tolerancia del elemento sensible (Clase B)

Explicación de símbolos

¡Es absolutamente necesario leer el manual de instrucciones antes del montaje y la
puesta en servicio del instrumento!

14057036.01 12/2012 GB/D/F/E

WIKA manual de instrucciones modelo TF44

Rango de medida admisibleVersión de sensor

37

3. Datos técnicos

3. Datos técnicos

Rangos de temperatura

■

Temperatura del medio (rango de medida)
El rango de medida depende básicamente del material de aislamiento del cable de conexión
y del elemento de medición:

Material de aislamiento del cable de conexión Rango de medida

PVC -20 … +105 °C
Silicona -50 … +200 °C

Elemento de medición Rango de medida

NTC -30 … +130 °C

E

Pt100 -50 … +200 °C
Pt1000 -50 … +200 °C
KTY -50 … +150 °C

■

Temperatura ambiental

La temperatura ambiente máx. admisible depende del material de aislamiento del cable de
conexión.

■

Temperatura de almacenamiento

-20 ... +70 °C
¡Proteger los instrumentos de medición de humedad y polvo!

Conexión eléctrica

■

Hilos de conexión no aislados

■

Virolas de cable

■

Conectores según las especicaciones

Tipo de protección

IP 65

Para más datos técnicos consulte la hoja técnica de WIKA TE 67.14 y la documentación de
pedido.

38

WIKA manual de instrucciones modelo TF44

14057036.01 12/2012 GB/D/F/E

4. Diseño, función / 5. Transporte, embalaje y almacenamiento

4. Diseño y función

4.1 Descripción

El sensor de temperatura supercial modelo TF44 está compuesto de una vaina de aluminio con
elemento de medición integrado, así como por un cable de conexión jo.

Sirve para medir la temperatura en las supercies de tuberías y se puede sujetar por medio de
una abrazadera de rosca helicoidal. Gracias a la selección de los materiales, la geometría y
la construcción del TF44, no es necesaria la aplicación de pasta térmica entre el casquillo del
sensor y la tubería. No obstante, si se deseara aplicar pasta térmica, bastaría con el uso de
pequeñas cantidades.

Se pueden pedir a WIKA abrazaderas de rosca helicoidal para diferentes diámetros y pasta
térmica como accesorios. Para conocer los números de artículo, véase cha técnica TE 67.14.

Todos los componentes eléctricos están protegidos contra salpicaduras de agua. El contacto
eléctrico se realiza a través del cable de conexión.

4.2 Volumen de suministro

Comprobar mediante el albarán si se ha entregado la totalidad de las piezas.

5. Transporte, embalaje y almacenamiento

E

5.1 Transporte

Comprobar si el instrumento presenta eventuales daños causados en el transporte.
Noticar daños obvios de forma inmediata.

5.2 Embalaje

No quitar el embalaje hasta justo antes del montaje.
Guardar el embalaje ya que es la protección ideal durante el transporte (por ejemplo si el lugar
de instalación cambia o si se envía el instrumento para posibles reparaciones).

5.3 Almacenamiento

Condiciones admisibles en el lugar de almacenamiento:

■

Temperatura de almacenamiento: -20 ... +70°C

■

Humedad: 35... 85 % de humedad relativa (sin condensación)

Evitar lo siguiente:

■

Luz solar directa o proximidad a objetos calientes

■

Vibración mecánica, impacto mecánico (colocación brusca)

■

Hollín, vapor, polvo y gases corrosivos

■

Entorno potencialmente explosivo, atmósferas inamables

14057036.01 12/2012 GB/D/F/E

WIKA manual de instrucciones modelo TF44

39

5. Transporte ... / 6. Puesta en servicio, funcionamiento

Almacenar el instrumento en su embalaje original en un lugar que cumple las condiciones arriba
mencionadas. Si no se dispone del embalaje original, empaquetar y almacenar el dispositivo
como sigue:

1. Envolver el instrumento en una lámina de plástico antiestática.

2. Colocar el instrumento junto con el material aislante en el embalaje.

3. Para un almacenamiento prolongado (más de 30 días) colocar una bolsa con un desecante en
el embalaje.

¡ADVERTENCIA!

Antes de almacenar el instrumento (después del funcionamiento), eliminar todos los
restos de medios adherentes. Esto es especialmente importante cuando el medio es
nocivo para la salud, como p. ej. cáustico, tóxico, cancerígeno, radioactivo, etc.

E

6. Puesta en servicio, funcionamiento

6.1 Montaje

Montar el sensor de temperatura supercial para insertar de modo que se pueda garantizar una
temperatura de servicio (ambiente, sustancia a medir) dentro del rango admisible, también si se
tienen en cuenta la convección y radiación térmica.

6.2 Conexión eléctrica

¡ADVERTENCIA!

¡Conectar sólo si el componente está sin tensión!

Cables y líneas

■

Conductores de hilo no provistos de virolas de cables.

■

Los cables utilizados deben cumplir los requisitos con respecto a la resistencia y temperatura.

■

Colocar el cable de conexión de tal manera para prevenir daños mecánicos.

6.3 Detalles del conexionado

Conexionado de 2 hilos Conexionado de 3 hilos Conexionado de 4 hilos

40

rojo

blanco

rojo
rojo

blanco

WIKA manual de instrucciones modelo TF44

rojo
rojo

blanco
blanco

14057036.01 12/2012 GB/D/F/E

7. Mantenimiento ... / 8. Desmontaje, devolución y ...

7. Mantenimiento y limpieza

7.1 Mantenimiento

El sensor de temperatura supercial no require mantenimiento.

Todas las reparaciones solamente las debe efectuar el fabricante o, a convenir, personal
debidamente instruido y calicado.

7.2 Limpieza

¡CUIDADO!

■

Antes de limpiar el instrumento, apagarlo debidamente y desconectarlo de la
alimentación de corriente.

■

Limpiar el instrumento con un trapo húmedo.

■

Asegurarse de que las conexiones eléctricas no se humedecen.

■

Una vez desmontado el instrumento se debe enjuagar y limpiar antes de
devolverlo para proteger a las personas y el medio ambiente contra residuos del
medio de medición.

■

Medios residuales en el instrumento desmontado pueden causar riesgos
para personas, medio ambiente e instalación. Tomar adecuadas medidas de
precaución.

Véase el capítulo 8.2 "Devolución" para obtener más información acerca de la
devolución del instrumento.

E

8. Desmontaje, devolución y eliminación de residuos

¡ADVERTENCIA!

Medios residuales en el instrumento desmontado pueden causar riesgos para
personas, medio ambiente e instalación. Tomar adecuadas medidas de precaución.

8.1 Desmontaje

¡ADVERTENCIA!

¡Riesgo de quemaduras!
¡Dejar enfriar el instrumento lo suciente antes de desmontarlo! Peligro debido a
medios muy calientes que se escapan durante el desmontaje.

8.2 Devolución

¡ADVERTENCIA!
Es imprescindible observar lo siguiente para el envío del instrumento:

Todos los instrumentos enviados a WIKA deben estar libres de sustancias peligrosas
(ácidos, lejías, soluciones, etc.).

Utilizar el embalaje original o un embalaje adecuado para la devolución del instrumento.

14057036.01 12/2012 GB/D/F/E

WIKA manual de instrucciones modelo TF44

41

8. Desmontaje, devolución y eliminación de residuos

Para prevenir daños:

1. Envolver el instrumento en una lámina de plástico antiestática.

2. Colocar el instrumento junto con el material aislante en el embalaje.
Aislar uniformemente todos los lados del embalaje de transporte.

3. Si es posible, adjuntar una bolsa con secante.

4. Aplicar un marcaje que indique que se trata de un envío de un instrumento de medición

altamente sensible.

El formulario de devolución está disponible en la sección ‚Servicio‘ de Internet:
www.wika.es.

8.3 Eliminación de residuos

E

Una eliminación incorrecta puede provocar peligros para el medio ambiente.

Eliminar los componentes de los instrumentos y los materiales de embalaje conforme a los
reglamentos relativos al tratamiento de residuos y eliminación vigentes en el país de utilización.

42

14057036.01 12/2012 GB/D/F/E

WIKA manual de instrucciones modelo TF44

WIKA global

Europe

Austria

WIKA Messgerätevertrieb
Ursula Wiegand
GmbH & Co. KG
1230 Vienna
Tel. [phone]
Fax: [phone]
E-Mail: [e-mail]
www.wika.at

Belarus

WIKA Belarus
Ul. Zaharova 50B
Oce 3H
220088 Minsk
Tel. [phone]
Fax: [phone]
E-mail: [e-mail]

Benelux

WIKA Benelux
6101 WX Echt
Tel. [phone]
Fax: [phone]
E-Mail: [e-mail]
www.wika.nl

Belarus

WIKA Belarus
Ul. Zaharova 50B
Oce 3H
220088 Minsk
Tel. [phone]
Fax: [phone]
E-mail: [e-mail]

Bulgaria

WIKA Bulgaria EOOD
Bul. „Al. Stamboliiski“ 205
1309 Soa
Tel. [phone]
Fax: [phone]
E-Mail: [e-mail]

Croatia

WIKA Croatia d.o.o.
Hrastovicka 19
10250 Zagreb-Lucko
Tel. [phone]
Fax: [phone]
E-Mail: [e-mail]
www.wika.hr

Finland

WIKA Finland Oy
00210 Helsinki
Tel. [phone]
Fax: [phone]
E-Mail: info@wika.
www.wika.

France

WIKA Instruments s.a.r.l.
95610 Eragny-sur-Oise
Tel. [phone]
Fax: [phone]
E-Mail: [e-mail]
www.wika.fr

Germany

WIKA Alexander Wiegand
SE & Co. KG
63911 Klingenberg
Tel. [phone]
Fax: [phone]
E-Mail: [e-mail]
www.wika.de

Italy

WIKA Italia Srl & C. Sas
20020 Arese (Milano)
Tel. [phone]
Fax: [phone]
E-Mail: [e-mail]
www.wika.it

Poland

WIKA Polska S.A.
87-800 Wloclawek
Tel. [phone]
Fax: [phone]
E-Mail: [e-mail]
www.wikapolska.pl

Romania

WIKA Instruments Romania S.R.L.
Bucuresti, Sector 5
Calea Rahovei Nr. 266-268
Corp 61, Etaj 1
78202 Bucharest
Tel. [phone]
Fax: [phone]
E-Mail: [e-mail]

Russia

ZAO WIKA MERA
127015 Moscow
Tel. [phone]
Fax: [phone]
E-Mail: [e-mail]
www.wika.ru

Serbia

WIKA Merna Tehnika d.o.o.
Sime Solaje 15
11060 Belgrade
Tel. [phone]
Fax: [phone]
E-Mail: [e-mail]
www.wika.co.yu

Spain

Instrumentos WIKA, S.A.
C/Josep Carner, 11-17
08205 Sabadell (Barcelona)
Tel. [phone]
Fax: [phone]
E-Mail: [e-mail]
www.wika.es

Switzerland

MANOMETER AG
6285 Hitzkirch
Tel. [phone]
Fax: [phone]
E-Mail: [e-mail]
www.manometer.ch

Turkey

WIKA Instruments Istanbul
Basinc ve Sicaklik Ölcme Cihazlari
Ith. Ihr. ve Tic. Ltd. Sti.
Bayraktar Bulvari No. 21
34775 Yukari Dudullu - Istanbul
Tel. [phone]
Fax: [phone]
E-Mail: [e-mail]
www.wika.com.tr

Ukraine

OOO WIKA Pribor
Mariny Raskovoj Str. 11
Building A, Oce 705 and 708
Kiev, 02660
Business Center „NOVA“
Tel. [phone]
Fax [phone]
E-Mail: [e-mail]
www.wika.ua

14057036.01 12/2012 GB/D/F/E

WIKA operating instructions model TF44

43

WIKA global

United Kingdom

WIKA Instruments Ltd
Merstham, Redhill RH13LG
Tel. [phone]
Fax: [phone]
E-Mail: [e-mail]
www.wika.co.uk

North America

Canada

WIKA Instruments Ltd.
Head Oce
Edmonton, Alberta, T6N 1C8
Tel. [phone]
Fax: [phone]
E-Mail: [e-mail]
www.wika.ca

Mexico

Instrumentos WIKA Mexico S.A.
de C.V.
01210 Mexico D.F.
Tel. [phone]
E-Mail: [e-mail]
www.wika.com.mx

WIKA subsidiaries worldwide can be found online at www.wika.com.
WIKA-Niederlassungen weltweit nden Sie online unter www.wika.de.
La liste des liales WIKA dans le monde se trouve sur www.wika.fr.
Sucursales WIKA en todo el mundo puede encontrar en www.wika.es.

USA

WIKA Instrument Corporation
Lawrenceville, GA 30043
Tel. [phone]
Fax: [phone]
E-Mail: [e-mail]
www.wika.com

WIKA Instrument Corporation
Houston Facility
950 Hall Court
Deer Park, TX 77536
Tel. [phone]
Fax [phone]
E-mail: [e-mail]
www.wika.com

Mensor Corporation
201 Barnes Drive
San Marcos, TX 78666
Tel. [phone]
Fax [phone]
E-Mail: [e-mail]
www.mensor.com

South America

Argentina

WIKA Argentina S.A.
Buenos Aires
Tel. [phone]
Fax: [phone]
E-Mail: [e-mail]
www.wika.com.ar

Brazil

WIKA do Brasil Ind. e Com. Ltda.
CEP 18560-000 Iperó - SP
Tel. [phone]
Fax: [phone]
E-Mail: [e-mail]
www.wika.com.br

Chile

WIKA Chile S.p.A.
Coronel Pereira 72
Ocina 101
Las Condes
Santiago de Chile
Tel. [phone]
E-Mail: [e-mail]
www.wika.cl

44

WIKA Alexander Wiegand SE & Co. KG

Alexander-Wiegand-Straße 30
63911 Klingenberg • Germany
Tel [phone]
Fax [phone]
E-Mail [e-mail]
www.wika.de

14057036.01 12/2012 GB/D/F/E

WIKA operating instructions model TF44
