Operating instructions Betriebsanleitung Mode d'emploi Manual de instrucciones

Level switch model LSD-30

Füllstandsschalter Typ LSD-30

Commutateur de niveau type LSD-30

Interruptor de nivel modelo LSD-30

Level switch model LSD-30

Operating instructions model LSD-30 Page 3 - 28

Betriebsanleitung Typ LSD-30 Seite 29 - 54

Mode d'emploi type LSD-30 Page 55 - 78

Manual de instrucciones modelo LSD-30 Página 79 - 103

© 2012 WIKA Alexander Wiegand SE & Co. KG All rights reserved. / Alle Rechte vorbehalten. WIKA® is a registered trademark in various countries. WIKA® ist eine geschützte Marke in verschiedenen Ländern.

Prior to starting any work, read the operating instructions! Keep for later use!

Vor Beginn aller Arbeiten Betriebsanleitung lesen! Zum späteren Gebrauch aufbewahren!

Lire le mode d'emploi avant de commencer toute opération ! A conserver pour une utilisation ultérieure !

¡Leer el manual de instrucciones antes de comenzar cualquier trabajo! ¡Guardar el manual para una eventual consulta posterior!

2 WIKA operating instructions level switch model LSD-30

11613033.01 01/2012 GB/D/F/E

Contents

1. General information 4

2. Safety 6

3. Specications 9

4. Design and function 15

5. Transport, packaging and storage 15

6. Commissioning, operation 16

7. Maintenance and cleaning 24

8. Faults 24

9. Dismounting, return and disposal 26

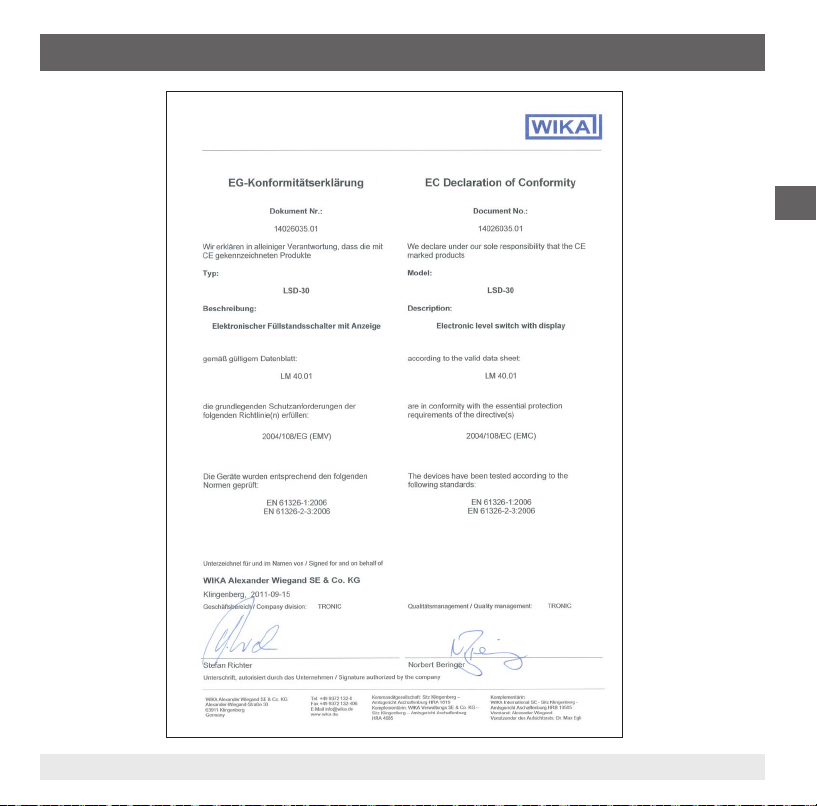

Appendix 1: EC Declaration of conformity model LSD-30 27

Declarations of conformity can be found online at www.wika.com.

11613033.01 01/2012 GB/D/F/E

3WIKA operating instructions level switch model LSD-30

1. General information

■

The level switch described in the operating instructions has been designed and manufactured using

state-of-the-art technology. All components are subject to stringent quality and environmental criteria during production. Our management systems are certied to ISO 9001 and ISO 14001.

■

These operating instructions contain important information on handling the instrument. Working safely requires that all safety instructions and work instructions are observed.

■

Observe the relevant local accident prevention regulations and general safety regulations for the instrument's range of use.

■

The operating instructions are part of the product and must be kept in the immediate vicinity of the instrument and readily accessible to skilled personnel at any time.

■

Skilled personnel must have carefully read and understood the operating instructions, prior to beginning any work.

■

The manufacturer's liability is void in the case of any damage caused by using the product contrary to its intended use, non-compliance with these operating instructions, assignment of insuciently qualied skilled personnel or unauthorised modications to the instrument.

■

The general terms and conditions contained in the sales documentation shall apply.

■

Subject to technical modications.

■

Further information:

- Internet address: www.wika.com / www.wika.de

- Relevant data sheet: LM 40.01

- Application consultant:

Tel.: (+49) 9372/132-8976 Fax: (+49) 9372/132-8008976 E-mail: support-tronic@wika.de

4 WIKA operating instructions level switch model LSD-30

11613033.01 01/2012 GB/D/F/E

1. General information

Explanation of symbols

WARNING!

... indicates a potentially dangerous situation which can result in serious injury or death if not avoided.

CAUTION!

... indicates a potentially dangerous situation which can result in light injuries or damage to the equipment or the environment if not avoided.

Information

… points out useful tips, recommendations and information for ecient and trouble-free operation.

CAUTION!

... indicates a potentially dangerous situation that can result in burns, caused by hot surfaces or liquids, if not avoided.

Abbreviations

U- Reference potential S

SP1 Switch point 1 SP2 Switch point 2 MBA Start of measuring range MBE End of measuring range

Positive power terminal

Analogue output

11613033.01 01/2012 GB/D/F/E

5WIKA operating instructions level switch model LSD-30

2. Safety

WARNING!

2.1 Intended use

The level switch is used to convert a level into an electrical signal indoors and outdoors.

The level switch has been designed and built solely for the intended use described here, and may only be used accordingly.

The technical specications contained in these operating instructions must be observed. Improper handling or operation of the level switch outside of its technical specications requires the instrument to be taken out of service immediately and inspected by an authorised WIKA service engineer.

The manufacturer shall not be liable for claims of any type based on operation contrary to the intended use.

Before installation, commissioning and operation, ensure that the appropriate level switch has been selected in terms of measuring range, design and specic measuring conditions. Non-observance can result in serious injury and/or damage to the equipment.

WARNING!

Observe the working conditions in accordance with Chapter 3 "Specications".

Further important safety instructions can be found in the individual chapters of these operating instructions.

6 WIKA operating instructions level switch model LSD-30

11613033.01 01/2012 GB/D/F/E

2. Safety

2.2 Personnel qualication

WARNING! Risk of injury if qualication is insucient!

Improper handling can result in considerable injury and damage to equipment. The activities described in these operating instructions may only be carried out by skilled personnel who have the qualications described below.

Skilled personnel

Skilled personnel are understood to be personnel who, based on their technical training, knowledge of measurement and control technology and on their experience and knowledge of country-specic regulations, current standards and directives, are capable of carrying out the work described and independently recognising potential hazards.

Special operating conditions require further appropriate knowledge, e.g. of aggressive media.

2.3 Special hazards

WARNING!

For hazardous media, in addition to all standard regulations, the appropriate existing codes or regulations must also be followed.

WARNING!

Residual media in dismounted level switches can result in a risk to persons, the environment and equipment. Take sucient precautionary measures.

CAUTION!

Operate the level switch only at a minimum distance of 1 m from electromagnetic elds.

11613033.01 01/2012 GB/D/F/E

7WIKA operating instructions level switch model LSD-30

2. Safety

2.4 Labelling / safety marks

Product label

P# Product no. S# Serial no.

If the serial number becomes illegible (e.g. due to mechanical damage or overpainting), traceability will no longer be possible.

Explanation of symbols

General danger symbol

CE, Communauté Européenne

Instruments bearing this mark comply with the relevant European directives.

Analogue signal

Power supply

Maximum working pressure

Switching output 1 Switching output 2

8 WIKA operating instructions level switch model LSD-30

11613033.01 01/2012 GB/D/F/E

3. Specications

3.1 Measuring ranges

for parallel process connections

Probe length F 250 370 410 520 730 mm 189 309 349 459 669 inch 7.44 12.17 13.74 18.07 26.34

for tapered process connections

Probe length F 250 370 410 520 730 mm 205 325 365 475 685 inch 8.07 12.80 14.37 18.70 26.93

Insertion lengths see "Insertion lengths in mm"

Specic gravity range of the medium

≥ 0.7 g/cm

3.2 Display

14-segment LED, red, 4-digit, character size 9 mm Display can be turned electronically through 180°

Update

200 ms

11613033.01 01/2012 GB/D/F/E

9WIKA operating instructions level switch model LSD-30

3. Specications

3.3 Output signal

Switching output 1 Switching output 2 Analogue signal

PNP - 4 ... 20 mA

PNP - DC 0 ... 10 V PNP PNP PNP PNP 4 ... 20 mA PNP PNP DC 0 ... 10 V

Alternatively also available with NPN rather than PNP switching output.

Oset adjustment (display)

max. +1,500 mm

Scaling (display and analogue signal)

Zero point: max. +25 % of span Final value: max. -25 % of span

Analogue signal

Load

■

Current output: ≤ 500 Ω

■

Voltage output: > 10 kΩ

Switching output

Switching point 1 and 2 are individually adjustable

Function

■

Normally open and normally closed: freely adjustable

■

Window and hysteresis: freely adjustable

Switching voltage: Power supply – 1 V Switching current: max. 250 mA per

switching output Response time: < 200 ms Adjustment accuracy: 2.5 mm steps

10 WIKA operating instructions level switch model LSD-30

11613033.01 01/2012 GB/D/F/E

3. Specications

3.4 Voltage supply

Power supply

DC 15 ... 35 V

Current consumption

max. 100 mA

Total current consumption

max. 600 mA (incl. switching current)

3.5 Measuring element

Resistance measuring chain with reed switches and float

Resolution

< 6 mm

Response time

< 700 ms

Maximum working pressure

3 bar

Media compatibility

Test following ISO 7620, section 6, table 1

Medium Standard

Mineral oil HLP per DIN 51524 Aqueous solution HFC per VDMA 24317 Organic ester HFD-U per VDMA 24317 Triglyceride (rape oil) HETG per VDMA 24568 Synthetic ester HEES per VDMA 24568 Polyglycols HEPG per VDMA 24568

11613033.01 01/2012 GB/D/F/E

11WIKA operating instructions level switch model LSD-30

3. Specications

Insertion lengths in mm

Parallel thread Tapered thread

F M

250 189 370 309 410 349 520 459 730 669

Legend: F = probe length M = max. measuring range

F M

250 205 370 325 410 365 520 475 730 684

Legend: F = probe length M = max. measuring range

3.6 Accuracy (electronics)

Switching and indication accuracy at room temperature

1% of span (display ±1 digit)

Analogue signal

≤ ± 0.5 % of span

12 WIKA operating instructions level switch model LSD-30

11613033.01 01/2012 GB/D/F/E

3. Specications

3.7 Reference conditions

Temperature: 15 ... 25 °C Atmospheric pressure: 950 ... 1,050 mbar Humidity: 45 ... 75 % relative Nominal position: Process connection lower mount (LM) Power supply: DC 24 V Load: see "Output signal"

3.8 Operating conditions

Temperatures and humidity

Permissible medium temperature: -20 ... +80 °C Ambient temperature: -20 ... +80 °C Storage temperature: -20 ... +80 °C Permissible humidity: 45 ... 75 % relative

Mechanics

Mounting position: vertical

3.9 Materials

Wetted parts

Level sensor: Stainless steel 316Ti Float: see „Media compatibility“

Non-wetted parts

Case: Stainless steel 304 Keyboard TPE-E Display window: PC Display head: PC+ABS-Blend

11613033.01 01/2012 GB/D/F/E

13WIKA operating instructions level switch model LSD-30

3. Specications

3.10 Approvals, directives and certicates

CE conformity

EMC directive: 2004/108/EC, EN 61326-2-3 emission (group 1, class B) and interference immunity

RoHS conformity: Yes

3.11 Electrical connections

Connections

Circular connector M12 x 1, 4-pin Circular connector M12 x 1, 5-pin (only for version with SP1, SP2 and S

Ingress protection

IP 65 and IP 67

The stated ingress protection (per IEC 60529) only applies when plugged in using mating connectors that have the appropriate ingress protection.

Electrical safety

Short-circuit resistance: S Reverse polarity protection: U Insulation voltage: DC 500 V Overvoltage protection: DC 40 V

For further specications see WIKA data sheet LM 40.01 and the order documentation.

(industrial application)

/ SP1 / SP2 vs. U

vs. U

)

14 WIKA operating instructions level switch model LSD-30

11613033.01 01/2012 GB/D/F/E

4. Design and function / 5. Transport, packaging and storage

4. Design and function

4.1 Description

A oat with an internal magnet, which moves up and down at the guide tube, has an eect on the reed measuring chain built into the guide tube (reed contacts + resistors). By means of the resistance value of the measuring chain the ll level can be determined and converted into an electrical signal. Via the electronics this electrical signal can be linked to various switching functions.

4.2 Scope of delivery

Cross-check the scope of delivery with the delivery note.

5. Transport, packaging and storage

5.1 Transport

Check the instrument for any damage that may have been caused by transport. Obvious damage must be reported immediately.

5.2 Packaging

Do not remove packaging until just before mounting. Handle the level switch with care when removing it from the packaging. The measuring element must not be exposed to high mechanical loads. Keep the packaging as it will provide optimum protection during transport (e.g. change in installation site, sending for repair).

5.3 Storage

Permissible conditions at the place of storage:

Storage temperature: -20 ... +80 °C

WARNING!

Before storing the level switch (following operation), remove any residual media. This is of particular importance if the medium is hazardous to health, e.g. caustic, toxic, carcinogenic, radioactive, etc..

11613033.01 01/2012 GB/D/F/E

15WIKA operating instructions level switch model LSD-30

6. Commissioning, operation

6.1 Operating conditions

The medium to be measured must not be heavily soiled or contain coarse particles.

The level switch is not suitable for crystallising media. If the measuring element comes into contact with a crystallising medium, the measuring element must be pulled out and cleaned immediately (see chapter 7.2 "Cleaning").

6.2 Mounting

■

Do not expose the measuring element to high mechanical loads.

■

Do not expose the oat to any impact loads.

■

The sealing faces at the instrument always have to be clean.

■

Only ever screw in, or unscrew, the instrument via the spanner ats. Never use the case as a working surface.

■

The correct torque depends on the dimensions of the pressure connection and the gasket used (form/material).

■

When screwing in, do not cross the threads.

■

For information on tapped holes and welding sockets, see Technical Information IN 00.14 at www.wika.de.

■

The instrument must be earthed via the process connection!

Spanner ats

Measuring element

Float

16 WIKA operating instructions level switch model LSD-30

11613033.01 01/2012 GB/D/F/E

6. Commissioning, operation

Seal

Correct sealing of the process connections with parallel threads at the sealing face

must be made using suitable at gaskets, sealing rings or WIKA prole



sealings. The sealing of tapered threads (e.g. NPT threads) is made by providing the thread with additional sealing material such as, for example, PTFE tape (EN 837-2).

For further information on seals see WIKA data sheet AC 09.08 or under www.wika.com.

Pin assignment

Circular connector M12 x 1, 4-pin

Circular connector M12 x 1, 5-pin



Assignment

U+ U- S+ SP1 SP2

1 3 2 4 2

11613033.01 01/2012 GB/D/F/E

Assignment

U+ U- S+ SP1 SP2

1 3 5 4 2

17WIKA operating instructions level switch model LSD-30

6. Commissioning, operation

6.2 Operating modes

System start

■

Display is fully activated for 2 seconds.

■

When the level switch is powered up within the range of the hysteresis, the output switch is set to "not active" by default.

Display mode

Normal operation, display of the level

Programming mode

Setting the parameters

6.3 Keys and functions

The level switch has two operating modes, the display mode and the programming mode. The selected operating mode determines the respective function of the key.

Jumping into the programming mode

Keep the "MENU" key pressed for approx. 5 seconds. If the password is set to ≠ 0000, a password will be requested rst-hand. If authentication is successful, then it enters the programming mode, otherwise it reverts to display mode.

Returning to the display mode

Simultaneous pressing of both keys.

18 WIKA operating instructions level switch model LSD-30

11613033.01 01/2012 GB/D/F/E

6. Commissioning, operation

Status switching output 2 (optional)

Status switching output 1

Display mode ▶ Short press

Display of the unit

▶ Long press

Display of the set parameters see chapter 6.4 "Parameters"

Programming mode ▶ Short press

Menu up Parameter value up (step-wise)

▶ Long press

Menu up Parameter value up (fast)

4-digit LED display

■

Display of the level

■

Display menu item

■

Display parameter

Display mode ▶ Short press

Display of the unit

▶ Long press

Jumping into the programming mode

Programming mode ▶ Short press

Menu up Parameter value up (step-wise)

▶ Long press

Menu up Parameter value up (fast)

Display mode ▶ Short press

Display of the unit

Programming mode ▶ Short press

Select menu item Conrmation of the input

11613033.01 01/2012 GB/D/F/E

19WIKA operating instructions level switch model LSD-30

6. Commissioning, operation

6.4 Parameters

Parameter Description

SP1/SP2 Hysteresis function: Switch point switching output (1 or 2)

FH1/FH2 Window function: Window high switching output (1 or 2) RP1/RP2 Hysteresis function: Reset point switching output (1 or 2) FL1/FL2 Window function: Window low switch output (1 or 2) EF Extended programming functions RES Return the set parameter to the factory settings DS1/DS2 Switch delay time, which must occur without interruption before any electrical signal change occurs

DR1/DR2 Switch delay time, which must occur without interruption before any electrical signal change occurs

OU1 Switching function switching output (1 or 2) OU2 HNO = hysteresis function, normally open

UNIT Changing units SETR

OFS Oset adjustment by 1,500 mm maximum (distance between start of measuring range and tank

DISM Display value in display mode

DISR Rotate display indicator by 180° RHL Clear the Min- and Max-value memories PAS Password input, 0000 = no password, password input digit by digit TAG Input of a 16-gure alphanumeric measuring point number

(SP1 or SP2)

(RP1 or RP2)

HNC = hysteresis function, normally closed FNO = window function, normally open FNC = window function, normally closed

Measuring range scaling (analogue output) "4 mA" or "0 V" determines at which level the output signal is to be 4 mA or 0 V. "20 mA" or "10 V" determines at which level the output signal is to be 20 mA or 10 V.

bottom). Not possible with unit "%".

ACT = actual level; LOW, HIGH = minimum, maximum level value OFF = display o; SP1/FH1 = function switch point 1, RP1/FL1 = function reset point 1, SP2/FH2 = function switch point 2, RP2/FL2 = function reset point 2,

20 WIKA operating instructions level switch model LSD-30

11613033.01 01/2012 GB/D/F/E

6. Commissioning, operation

Menu (programming and factory setting)

Display mode

Long pressing of the "MENU" key

▲ ▼

Programming mode

▲ ▼

SP1 / FH1

▲ ▼

RP1 / FL1

▲ ▼

SP2 / FH2

▲ ▼

RP2 / FL2

▲ ▼

EF RES

END END

▼ ▼ ▼ ▼

Display mode

11613033.01 01/2012 GB/D/F/E

Value

▲ ▼

DS1

▲ ▼

DR1

▲ ▼

DS2

▲ ▼

DR2

▲ ▼

OU1

▲ ▼

OU2

▲ ▼

UNIT

▲ ▼

SETR

OFS

▲ ▼

DISR

▲ ▼

RHL

▲ ▼

PAS

▲ ▼

TAG

▲ ▼

Min: MBA + 0.5 %, Max: MBE MBE

Min: MBA, Max: SP1 -0.5 % MBE -10 %

Min: MBA + 0.5 %, Max: MBE MBE

Min: MBA, Max: SP2 -0.5 % MBE -10%

Yes / No

Value

PARA

Unit

4 mA / 0 V Value

▲ ▼

20 mA / 10 V Value

Yes / No

PARA

Yes / No

Value

Legend: MBA = Start of measuring range MBE = End of measuring range

Factory setting:

Reset to factory setting

0 ... 50 s 0 s

HNO, HNC, FNO, FNC HNO

mm, cm, inch, % order-related

MBA + max. 25 % of span

MBE - max. 25 % of span

Oset adjustment 1,500 mm maximum ACT, HIGH, LOW, OFF, SP1/FH1, RP1/FL1,

SP2/FH2, RP2/FL2 Rotate display by 180°

Reset HIGH, LOW

Password without

Measuring point number without

MBA

MBE

0 mm

ACTDISM

21WIKA operating instructions level switch model LSD-30

6. Commissioning, operation

6.4 Switching functions

Hysteresis function

If the level uctuates around the set point, the hysteresis keeps

the switching status of the outputs stable. With increasing level, the output switches when reaching the switch point (SP).

■

Contact normally open (HNO): active

■

Contact normally closed (HNC): inactive

With the level falling again, the output will not switch back before the reset point (RP) is reached.

■

Contact normally open (HNO): inactive

■

Contact normally closed (HNC): active

Window function

The window function allows for the control of a dened range. When the level is between window High (FH) and window Low (FL), the output switches on.

■

Contact normally open (FNO): active

■

Contact normally closed (FNC): inactive

When the level is outside window High (FH) and window Low (FL), the output does not switch on.

Fig.: Hysteresis function

■

Contact normally open (FNO): inactive

■

Contact normally closed (FNC): active

Fig.: Window function

22 WIKA operating instructions level switch model LSD-30

11613033.01 01/2012 GB/D/F/E

6. Commissioning, operation

Delay times (0 ... 50 s)

This makes it possible to lter out unwanted level uctuations of a short duration or a high frequency (damping). The level must be present for at least a certain pre-set time for the output to switch on. The output does not immediately change its status when it reaches the switching event (SP), but rather only after the pre-set delay time (DS).

If the switching event is no longer present after the delay time, the switch output does not change. The output only switches back when the level has fallen down to the reset point (PR) and stays at or below the reset point (RP) for at least the pre-set delay time (DR).

Fig.: Delay times

11613033.01 01/2012 GB/D/F/E

23WIKA operating instructions level switch model LSD-30

7. Maintenance and cleaning / 8. Faults

7. Maintenance and cleaning

7.1 Maintenance

This instrument is maintenance-free.

Repairs must only be carried out by the manufacturer.

7.2 Cleaning

CAUTION!

■

Prior to cleaning, switch o and disconnect the instrument from the power supply.

■

Do not expose the measuring element to high mechanical loads during cleaning.

■

Do not expose the oat to any impact loads.

■

Clean the instrument with a moist cloth.

■

Wash or clean the dismounted instrument before returning it in order to protect personnel and the environment from exposure to residual media.

■

Residual media in dismounted instruments can result in a risk to persons, the environment and equipment. Take sucient precautionary measures.

For information on returning the instrument see chapter 9.2 "Return".

8. Faults

In the event of any faults, rst check whether the level switch is mounted correctly, mechanically and electrically.

Error display

Internal errors are output via the The following table shows the error codes and their meaning.

instrument‘s display.

24 WIKA operating instructions level switch model LSD-30

11613033.01 01/2012 GB/D/F/E

8. Faults

Error Description

ATT1 On changing the switch point, the system automatically reduces the reset point. ATT3 Password entered for menu access is incorrect. ERR Internal error OL Sensor burnout UL Sensor short-circuit

Acknowledgement of an error display by pressing the "Enter" key.

Problem Possible cause Measure

No output signal Cable break Check the continuity No output signal/line break Mechanical load too high Replace sensor with a suitable design No output signal No/wrong power supply Rectify the power supply No/wrong output signal Wiring error Observe the pin assignment Constant output signal upon

change in level

Signal span too small Power supply too high/low Rectify the power supply Signal span drops Moisture has entered Assemble the cable correctly Output signal not proportional to

the level Output signal interference Outer magnetic eld Remove source of interference

If complaint is unjustied, we will charge you the complaint processing fees.

CAUTION!

If faults cannot be eliminated by means of the measures listed above, the instrument must be shut down immediately, and it must be ensured that signal is no longer present, and it must be prevented from being inadvertently put back into service. In this case, contact the manufacturer. If a return is needed, follow the instructions given in chapter 9.2 "Return".

Specic gravity of the medium too low

Float jammed or damaged

Specic gravity range of the oat not suitable

Check the oat for adjustment to specic gravity

Check the output signal. Check the instrument for contamination or defects

Check the S.G. specications for the oat

11613033.01 01/2012 GB/D/F/E

25WIKA operating instructions level switch model LSD-30

9. Dismounting, return and disposal

WARNING!

9.1 Dismounting

9.2 Return

When returning the level switch, use the original packaging or a suitable transport package.

Enclose the completed return form with the level switch.

Residual media in dismounted level switches can result in a risk to persons, the environment and equipment. Take sucient precautionary measures.

WARNING!

Risk of burns! Let the level switch cool down suciently before dismounting! During dismounting there is a risk of dangerously hot pressure media escaping.

WARNING! Absolutely observe the following when shipping the level switch:

All level switches delivered to WIKA must be free from any kind of hazardous substances (acids, leachate, solutions, etc.).

The return form can be found under the heading "Service" at www.wika.com.

9.3 Disposal

Incorrect disposal can put the environment at risk. Dispose of instrument components and packaging materials in an environmentally compatible way and in accordance with the country-specic waste disposal regulations.

26 WIKA operating instructions level switch model LSD-30

11613033.01 01/2012 GB/D/F/E

Appendix 1: EC Declaration of conformity model LSD-30

11613033.01 01/2012 GB/D/F/E

27WIKA operating instructions level switch model LSD-30

28 WIKA operating instructions level switch model LSD-30

11613033.01 01/2012 GB/D/F/E

Inhalt

1. Allgemeines 30

2. Sicherheit 32

3. Technische Daten 35

4. Aufbau und Funktion 41

5. Transport, Verpackung und Lagerung 41

6. Inbetriebnahme, Betrieb 42

7. Wartung und Reinigung 50

8. Störungen 51

9. Demontage, Rücksendung und Entsorgung 52

Anlage 1: EG-Konformitätserklärung Typ LSD-30 53

Konformitätserklärungen nden Sie online unter www.wika.de.

11613033.01 01/2012 GB/D/F/E

29WIKA Betriebsanleitung Füllstandsschalter Typ LSD-30

1. Allgemeines

■

Der in der Betriebsanleitung beschriebene Füllstandsschalter wird nach den neuesten Erkenntnissen konstruiert und gefertigt. Alle Komponenten unterliegen während der Fertigung strengen Qualitäts- und Umweltkriterien. Unsere Managementsysteme sind nach ISO 9001 und ISO 14001 zertiziert.

■

Diese Betriebsanleitung gibt wichtige Hinweise zum Umgang mit dem Gerät. Voraussetzung für sicheres Arbeiten ist die Einhaltung aller angegebenen Sicherheitshinweise und Handlungsanweisungen.

■

Die für den Einsatzbereich des Gerätes geltenden örtlichen Unfallverhütungsvorschriften und allgemeinen Sicherheitsbestimmungen einhalten.

■

Die Betriebsanleitung ist Produktbestandteil und muss in unmittelbarer Nähe des Gerätes für das Fachpersonal jederzeit zugänglich aufbewahrt werden.

■

Das Fachpersonal muss die Betriebsanleitung vor Beginn aller Arbeiten sorgfältig durchgelesen und verstanden haben.

■

Die Haftung des Herstellers erlischt bei Schäden durch bestimmungswidrige Verwendung, Nichtbeachten dieser Betriebsanleitung, Einsatz ungenügend qualizierten Fachpersonals sowie eigenmächtiger Veränderung am Gerät.

■

Es gelten die allgemeinen Geschäftsbedingungen in den Verkaufsunterlagen.

■

Technische Änderungen vorbehalten.

■

Weitere Informationen:

- Internet-Adresse: www.wika.com / www.wika.de

- zugehöriges Datenblatt: LM 40.01

- Anwendungsberater:

Tel.: (+49) 9372/132-8976 Fax: (+49) 9372/132-8008976 E-Mail: support-tronic@wika.de

30 WIKA Betriebsanleitung Füllstandsschalter Typ LSD-30

11613033.01 01/2012 GB/D/F/E

1. Allgemeines

Symbolerklärung

WARNUNG!

… weist auf eine möglicherweise gefährliche Situation hin, die zum Tod oder zu schweren Verletzungen führen kann, wenn sie nicht gemieden wird.

VORSICHT! … weist auf eine möglicherweise gefährliche Situation hin, die zu geringfügigen oder leichten Verletzungen bzw. Sach- und Umweltschäden führen kann, wenn sie nicht gemieden wird.

Information

… hebt nützliche Tipps und Empfehlungen sowie Informationen für einen ezienten und störungsfreien Betrieb hervor.

VORSICHT!

… weist auf eine möglicherweise gefährliche Situation hin, die durch heiße Oberächen oder Flüssigkeiten zu Verbrennungen führen kann, wenn sie nicht gemieden wird.

Abkürzungen

SP1 Schaltpunkt 1 SP2 Schaltpunkt 2 MBA Messbereichsanfang MBE Messbereichsende

11613033.01 01/2012 GB/D/F/E

Positiver Versorgungsanschluss Bezugspotential Analogausgang

31WIKA Betriebsanleitung Füllstandsschalter Typ LSD-30

2. Sicherheit

WARNUNG!

Vor Montage, Inbetriebnahme und Betrieb sicherstellen, dass der richtige Füllstandsschalter hinsichtlich Messbereich, Ausführung und spezischen Messbedingungen ausgewählt

2.1 Bestimmungsgemäße Verwendung

Der Füllstandsschalter dient zum Umwandeln eines Füllstandes in ein elektrisches Signal im Innen- und Außenbereich.

Der Füllstandsschalter ist ausschließlich für den hier beschriebenen bestimmungsgemäßen Verwendungszweck konzipiert und konstruiert und darf nur dementsprechend verwendet werden.

Die technischen Spezikationen in dieser Betriebsanleitung sind einzuhalten. Eine unsachgemäße Handhabung oder ein Betreiben des Füllstandsschalters außerhalb der technischen Spezikationen macht die sofortige Stilllegung und Überprüfung durch einen autorisierten WIKA-Servicemitarbeiter erforderlich.

Ansprüche jeglicher Art aufgrund von nicht bestimmungsgemäßer Verwendung sind ausgeschlossen.

wurde. Bei Nichtbeachten können schwere Körperverletzungen und/oder Sachschäden auftreten.

WARNUNG! Betriebsparameter gemäß Kapitel 3 „Technische Daten“ beachten.

Weitere wichtige Sicherheitshinweise benden sich in den einzelnen Kapiteln dieser Betriebsanleitung.

32 WIKA Betriebsanleitung Füllstandsschalter Typ LSD-30

11613033.01 01/2012 GB/D/F/E

2. Sicherheit

2.2 Personalqualikation

WARNUNG! Verletzungsgefahr bei unzureichender Qualikation!

Unsachgemäßer Umgang kann zu erheblichen Personen- und Sachschäden führen. Die in dieser Betriebsanleitung beschriebenen Tätigkeiten nur durch Fachpersonal nachfolgend beschriebener Qualikation durchführen lassen.

Fachpersonal

Das Fachpersonal ist aufgrund seiner fachlichen Ausbildung, seiner Kenntnisse der Mess- und Regelungstechnik und seiner Erfahrungen sowie Kenntnis der landesspezischen Vorschriften, geltenden Normen und Richtlinien in der Lage, die beschriebenen Arbeiten auszuführen und mögliche Gefahren selbstständig zu erkennen.

Spezielle Einsatzbedingungen verlangen weiteres entsprechendes Wissen, z. B. über aggressive Medien.

2.3 Besondere Gefahren

WARNUNG!

Bei gefährlichen Messstoen einschlägigen Vorschriften beachtet werden.

WARNUNG!

Messstoreste in ausgebauten Füllstandsschaltern können zur Gefährdung von Personen, Umwelt und Einrichtung führen. Ausreichende Vorsichtsmaßnahmen ergreifen.

müssen über die gesamten allgemeinen

Regeln hinaus die

VORSICHT!

Den Füllstandsschalter nur mit einem Mindestabstand von 1 m zu starken elektromagnetischen Feldern betreiben.

11613033.01 01/2012 GB/D/F/E

33WIKA Betriebsanleitung Füllstandsschalter Typ LSD-30

2. Sicherheit

2.4 Beschilderung / Sicherheitskennzeichnungen

Typenschild

Hilfsenergie

Schaltausgang 1 Schaltausgang 2

P# Erzeugnis-Nr. S# Serien-Nr.

Analogsignal

Wird die Seriennummer unleserlich (z. B. durch mechanische Beschädigung oder Übermalen), ist eine Rückverfolgbarkeit nicht mehr möglich.

Symbolerklärung

Allgemeines Gefahrensymbol

CE, Communauté Européenne

Geräte mit dieser Kennzeichnung stimmen überein mit den zutreenden europäischen Richtlinien.

Maximaler Betriebsdruck

34 WIKA Betriebsanleitung Füllstandsschalter Typ LSD-30

11613033.01 01/2012 GB/D/F/E

3. Technische Daten

3.1 Messbereiche

für zylindrische Prozessanschlüsse

Fühlerlänge F 250 370 410 520 730 mm 189 309 349 459 669 inch 7,44 12,17 13,74 18,07 26,34

für kegelige Prozessanschlüsse

Fühlerlänge F 250 370 410 520 730 mm 205 325 365 475 685 inch 8,07 12,80 14,37 18,70 26,93

Einbaulängen siehe „Einbaulängen in mm“

Dichtebereich des Mediums

≥ 0,7 g/cm

3.2 Display

14-Segment-LED, rot, 4-stellig, Ziernhöhe 9 mm Darstellung ist elektronisch um 180° drehbar

Aktualisierung

200 ms

11613033.01 01/2012 GB/D/F/E

35WIKA Betriebsanleitung Füllstandsschalter Typ LSD-30

3. Technische Daten

3.3 Ausgangssignal

Schaltausgang 1 Schaltausgang 2 Analogsignal

PNP - 4 ... 20 mA PNP - DC 0 ... 10 V PNP PNP -

PNP PNP 4 ... 20 mA PNP PNP DC 0 ... 10 V

Alternativ auch mit NPN anstatt PNP Schaltausgang erhältlich.

Osetverschiebung (Display)

max. +1.500 mm

Skalierung (Display und Analogsignal)

Nullpunkt: max. +25 % der Spanne Endwert: max. -25 % der Spanne

Analogsignal

Bürde

■

Stromausgang: ≤ 500 Ω

■

Spannungsausgang: > 10 kΩ

Schaltausgang

Schaltpunkt 1 und 2 sind individuell einstellbar

Funktion

■

Schließer und Öner: frei einstellbar

■

Fenster und Hysterese: frei einstellbar

Schaltspannung: Hilfsenergie – 1 V Schaltstrom: max. 250 mA pro Schalt-

ausgang Einstellzeit: < 200 ms Einstellgenauigkeit: 2,5 mm Schritte

36 WIKA Betriebsanleitung Füllstandsschalter Typ LSD-30

11613033.01 01/2012 GB/D/F/E

3. Technische Daten

3.4 Spannungsversorgung

Hilfsenergie

DC 15 ... 35 V

Stromverbrauch

max. 100 mA

Gesamtstromaufnahme

max. 600 mA (inkl. Schaltstrom)

3.5 Messelement

Widerstandsmesskette mit Reedschaltern und Schwimmer

Auösung

< 6 mm

Ansprechzeit

< 700 ms

Maximaler Betriebsdruck

3 bar

Medienverträglichkeit

Prüfung in Anlehnung an ISO 7620, Abschnitt 6, Tabelle 1

Medium Norm

Mineralöl HLP nach DIN 51524 Wässrige Lösung HFC nach VDMA 24317 Organische Ester HFD-U nach VDMA 24317 Triglyzeride (Rapsöl) HETG nach VDMA 24568 Synthetische Ester HEES nach VDMA 24568 Polyglykole HEPG nach VDMA 24568

11613033.01 01/2012 GB/D/F/E

37WIKA Betriebsanleitung Füllstandsschalter Typ LSD-30

3. Technische Daten

Einbaulängen in mm

Zylindrisches Gewinde Kegeliges Gewinde

F M

250 189 370 309 410 349 520 459 730 669

Legende: F = Fühlerlänge M = max. Messbereich

F M

250 205 370 325 410 365 520 475 730 684

Legende: F = Fühlerlänge M = max. Messbereich

3.6 Genauigkeit (Elektronik)

Schalt- und Anzeigegenauigkeit bei Raumtemperatur

1% der Spanne (Anzeige ±1 Digit)

Analogsignal

≤ ± 0,5 % der Spanne

38 WIKA Betriebsanleitung Füllstandsschalter Typ LSD-30

11613033.01 01/2012 GB/D/F/E

3. Technische Daten

3.7 Referenzbedingungen

Temperatur: 15 ... 25 °C Luftdruck: 950 ... 1.050 mbar Luftfeuchte: 45 ... 75 % relativ Nennlage: Prozessanschluss unten Hilfsenergie: DC 24 V Bürde: siehe „Ausgangssignal“

3.8 Einsatzbedingungen

Temperaturen und Luftfeuchte

Medientemperatur: -20 ... +80 °C Umgebungstemperatur: -20 ... +80 °C Lagertemperatur: -20 ... +80 °C Zulässige Luftfeuchtigkeit: 45 ... 75 % relativ

Mechanik

Einbaulage: vertikal

3.9 Werkstoe

Messstoberührte Teile

Füllstandsfühler: CrNi-Stahl 316Ti Schwimmer: siehe „Medienverträglichkeit“

Nicht messstoberührte Teile

Gehäuse: CrNi-Stahl 304 Tastatur: TPE-E Displayscheibe: PC Anzeigekopf: PC+ABS-Blend

11613033.01 01/2012 GB/D/F/E

39WIKA Betriebsanleitung Füllstandsschalter Typ LSD-30

3. Technische Daten

3.10 Zulassungen, Richtlinien und Zertikate

CE-Konformität

EMV-Richtlinie: 2004/108/EG, EN 61326-2-3 Emission (Gruppe 1, Klasse B) und Störfes-

tigkeit (industrieller Bereich)

RoHS-Konformität: Ja

3.11 Elektrische Anschlüsse

Anschlüsse

Rundstecker M12 x 1, 4-polig Rundstecker M12 x 1, 5-polig (Nur bei Ausführung mit SP1, SP2 und S

Schutzart

IP 65 und IP 67

Die angegebenen Schutzarten (nach IEC 60529) gelten nur im gesteckten Zustand mit Gegensteckern entsprechender Schutzart.

Elektrische Sicherheit

Kurzschlussfestigkeit: S+ / SP1 / SP2 gegen U Verpolschutz: U+ gegen U Isolationsspannung: DC 500 V Überspannungsschutz: DC 40 V

Weitere Technische Daten siehe WIKA Datenblatt LM 40.01 und Bestellunterlagen.

)

40 WIKA Betriebsanleitung Füllstandsschalter Typ LSD-30

11613033.01 01/2012 GB/D/F/E

4. Aufbau und Funktion / 5. Transport, Verpackung und Lagerung

4. Aufbau und Funktion

4.1 Beschreibung

Ein Schwimmer mit internem Magnet, der sich am Gleitrohr auf und ab bewegt, wirkt sich auf die im Gleitrohr eingebaute Reedmesskette (Reedkontakte + Widerstände) aus. Über den Widerstandswert der Messkette lässt sich die Füllstandshöhe ermitteln und in ein elektrisches Signal umwandeln. Dieses elektrische Signal lässt sich über die Elektronik mit verschiedenen Schaltfunktionen verknüpfen.

4.2 Lieferumfang

Lieferumfang mit dem Lieferschein abgleichen.

5. Transport, Verpackung und Lagerung

5.1 Transport

Gerät auf eventuell vorhandene Transportschäden untersuchen. Oensichtliche Schäden unverzüglich mitteilen.

5.2 Verpackung

Verpackung erst unmittelbar vor der Montage entfernen. Den Füllstandsschalter vorsichtig aus der Verpackung entnehmen. Das Messelement darf keiner starken mechanischen Belastung ausgesetzt werden. Die Verpackung aufbewahren, denn diese bietet bei einem Transport einen optimalen Schutz (z. B. wechselnder Einbauort, Reparatursendung).

5.3 Lagerung

Zulässige Bedingungen am Lagerort:

Lagertemperatur: -20 ... +80 °C

WARNUNG!

Vor der Einlagerung des Füllstandsschalters (nach Betrieb) alle anhaftenden Messstoreste entfernen. Dies ist besonders wichtig, wenn der Messsto gesundheitsgefährdend ist, wie z. B. ätzend, giftig, krebserregend, radioaktiv, usw.

11613033.01 01/2012 GB/D/F/E

41WIKA Betriebsanleitung Füllstandsschalter Typ LSD-30

6. Inbetriebnahme, Betrieb

6.1 Einsatzbedingungen

Das zu messende Medium darf keine starke Verschmutzung oder Grobteile aufweisen. Der Füllstandsschalter ist nicht für kristallisierende Medien geeignet. Sollte das Messelement mit einem kristallisierenden Medium in Berührung kommen, muss das Messelement sofort herausgezogen und

gereinigt werden (siehe Kapitel 7.2 „Reinigung“).

6.2 Montage

■

Das Messelement keiner starken mechanischen Belastung aussetzen.

■

Den Schwimmer keiner Stoßbelastung aussetzen.

■

Dichtächen am Gerät und der Messstelle müssen stets frei von Verschmutzungen sein.

■

Das Gerät nur über die Schlüsselächen ein- bzw. ausschrauben. Niemals das Gehäuse als Angrisäche verwenden.

■

Das richtige Drehmoment ist abhängig von der Dimension des Prozessanschlusses sowie der verwendeten Dichtung (Form/ Werksto).

■

Beim Einschrauben die Gewindegänge nicht verkanten.

■

Angaben zu Einschraublöchern und Einschweißstutzen siehe Technische Information IN 00.14 unter www.wika.de.

■

Das Gerät über den Prozessanschluss erden.

Schlüsseläche

Messelement

Schwimmer

42 WIKA Betriebsanleitung Füllstandsschalter Typ LSD-30

11613033.01 01/2012 GB/D/F/E

6. Inbetriebnahme, Betrieb

Abdichtung

Zur Abdichtung der Prozessanschlüsse mit zylindrischem Gewinde an der Dichtäche einzusetzen. im Gewinde

Anschlussbelegung

Rundstecker M12 x 1, 4-polig

sind Flachdichtungen, Dichtlinsen oder WIKA-Proldichtungen



Bei kegeligem Gewinde (z. B. NPT-Gewinde) erfolgt die Abdichtung

, mit zusätzlichen Dichtwerkstoen, wie z.B. PTFE-Band (EN 837-2).

Hinweise zu Dichtungen siehe WIKA Datenblatt AC 09.08 oder unter www.wika.de.

Rundstecker M12 x 1, 5-polig



Belegung

U- S

1 3 2 4 2

11613033.01 01/2012 GB/D/F/E

SP1 SP2

Belegung

U- S

1 3 5 4 2

SP1 SP2

43WIKA Betriebsanleitung Füllstandsschalter Typ LSD-30

6. Inbetriebnahme, Betrieb

6.2 Betriebsmodi

Systemstart

■

Display wird 2 Sekunden lang vollständig angesteuert.

■

Bei Start des Füllstandsschalters im Bereich der Hysterese wird standardmäßig der Ausgangsschalter auf „nicht-aktiv“ gesetzt

Displaymodus

Normaler Arbeitsbetrieb, Anzeige des Füllstandes

Programmiermodus

Einstellen der Parameter

6.3 Tasten und Funktionen

Der Füllstandsschalter verfügt über zwei Betriebsmodi, den Displaymodus und den Programmiermodus. Der ausgewählte Betriebsmodus bestimmt die jeweilige Funktion der Taste.

Sprung in den Programmiermodus

Taste „MENU“ etwa 5 Sekunden lang betätigen. Falls Passwort ≠ 0000 gesetzt ist erfolgt erst eine Passwortabfrage. Bei erfolgreicher Bestätigung erfolgt der Programmiermodus, ansonsten erfolgt Rücksprung in den Displaymodus.

Rücksprung in den Displaymodus

Gleichzeitige Betätigung beider Tasten.

Zugang zum

44 WIKA Betriebsanleitung Füllstandsschalter Typ LSD-30

11613033.01 01/2012 GB/D/F/E

6. Inbetriebnahme, Betrieb

Status Schaltausgang 2 (optional)

Status Schaltausgang 1

Displaymodus ▶ Kurze Betätigung

Anzeige der Einheit

▶ Lange Betätigung

Anzeige der eingestellten Parameter siehe Kapitel 6.4 „Parameter“

Programmiermodus ▶ Kurze Betätigung

Menü aufwärts Parameterwert aufwärts (schrittweise)

▶ Lange Betätigung

Menü aufwärts Parameterwert aufwärts (schnell)

4-stellige LED Anzeige

■

Anzeige des Füllstandes

■

Anzeige Menüpunkt

■

Anzeige Parameter

Displaymodus ▶ Kurze Betätigung

Anzeige der Einheit

▶ Lange Betätigung

Sprung in den Programmiermodus

Programmiermodus ▶ Kurze Betätigung

Menü aufwärts Parameterwert aufwärts (schrittweise)

▶ Lange Betätigung

Menü aufwärts Parameterwert aufwärts (schnell)

Displaymodus ▶ Kurze Betätigung

Anzeige der Einheit

Programmiermodus ▶ Kurze Betätigung

Auswahl Menüpunkt Bestätigung der Eingabe

11613033.01 01/2012 GB/D/F/E

45WIKA Betriebsanleitung Füllstandsschalter Typ LSD-30

6. Inbetriebnahme, Betrieb

6.4 Parameter

Parameter Beschreibung

SP1/SP2 Hysteresefunktion: Schaltpunkt Schaltausgang (1 ggf. 2) FH1/FH2 Fensterfunktion: Fenster High Schaltausgang (1 ggf. 2) RP1/RP2 Hysteresefunktion: Rückschaltpunkt Schaltausgang (1 ggf. 2)

FL1/FL2 Fensterfunktion: Fenster Low Schaltausgang (1 ggf. 2) EF Erweiterte Programmier Funktionen RES Rücksetzen der eingestellten Parameter auf die Werkseinstellungen DS1/DS2 Schaltverzögerungszeit, die ununterbrochen anstehen muss, bis ein elektrischer Signalwechsel erfolgt

DR1/DR2 Schaltverzögerungszeit, die ununterbrochen anstehen muss, bis ein elektrischer Signalwechsel erfolgt

OU1 Schaltfunktion Schaltausgang (1 ggf. 2) OU2 HNO = Hysteresefunktion, Schließer

UNIT Einheitenumschaltung SETR

OFS Oset-Verschiebung von maximal 1.500 mm (Abstand zwischen Messbereichsanfang und Behälter-

DISM Anzeigewert im Display-Mode

DISR Display-Anzeige 180° drehen RHL Löschen des Min- und Maxwert Speichers PAS Passworteingabe, 0000 = kein Passwort, Passworteingabe Digit by Digit TAG Eingabe einer 16-stelligen alphanumerischen Messstellennummer

(SP1 ggf. SP2)

(RP1 ggf. RP2)

HNC = Hysteresefunktion, Öner FNO = Fensterfunktion, Schließer FNC = Fensterfunktion, Öner

Messbereichsskalierung (Analogausgang) „4 mA“ bzw. „0 V“ legt fest, bei welchem Füllstand das Ausgangssignal 4 mA bzw. 0 V betragen soll. „20 mA“ bzw. „10 V“ legt fest, bei welchem Füllstand das Ausgangssignal 20 mA bzw. 10 V betragen soll.

boden). Bei Einheit „%“ nicht möglich.

ACT = Aktueller Füllstand; LOW, HIGH = Minimaler, Maximaler Füllstand; OFF = Anzeige aus; SP1/FH1 = Funktion Schaltpunkt 1; RP1/FL1 = Funktion Rückschaltpunkt 1, SP2/FH2 = Funktion Schaltpunkt 2; RP2/FL2 = Funktion Rückschaltpunkt 2

46 WIKA Betriebsanleitung Füllstandsschalter Typ LSD-30

11613033.01 01/2012 GB/D/F/E

6. Inbetriebnahme, Betrieb

Menü (Programmierung und Werkseinstellung)

Display-Modus

Lange Betätigung der Taste „MENU“

▲ ▼

Programmier- Modus

▲ ▼

SP1 / FH1

▲ ▼

RP1 / FL1

▲ ▼

SP2 / FH2

▲ ▼

RP2 / FL2

▲ ▼

EF RES

END END

▼ ▼ ▼ ▼

Display-Modus

11613033.01 01/2012 GB/D/F/E

Wert

▲ ▼

DS1

▲ ▼

DR1

▲ ▼

DS2

▲ ▼

DR2

▲ ▼

OU1

▲ ▼

OU2

▲ ▼

UNIT

▲ ▼

SETR

OFS

▲ ▼

DISR

▲ ▼

RHL

▲ ▼

PAS

▲ ▼

TAG

▲ ▼

Min: MBA + 0,5 %, Max: MBE MBE

Min: MBA, Max: SP1 -0,5 % MBE -10 %

Min: MBA + 0,5 %, Max: MBE MBE

Min: MBA, Max: SP2 -0,5 % MBE -10%

Yes / No

Wert

PARA

Einheit

4 mA / 0 V Wert

▲ ▼

20 mA / 10 V Wert

Yes / No

PARA

Yes / No

Wert

Legende: MBA = Messbereichsanfang MBE = Messbereichsende

Werkseinstellung:

Rücksetzen auf Werkseinstellung

0 ... 50 s 0 s

HNO, HNC, FNO, FNC HNO

mm, cm, inch, % auftragsbezogen

MBA + max. 25 % d. Spanne

MBE - max. 25 % d. Spanne

Oset-Verstellung maximal 1.500 mm ACT, HIGH, LOW, OFF, SP1/FH1, RP1/FL1,

SP2/FH2, RP2/FL2 Anzeige um 180° drehen

Rücksetzen HIGH, LOW

Passwort ohne

Messstellennummer ohne

MBA

MBE

0 mm

ACTDISM

47WIKA Betriebsanleitung Füllstandsschalter Typ LSD-30

6. Inbetriebnahme, Betrieb

6.4 Schaltfunktionen

Hysteresefunktion

Wenn der Füllstand um den Sollwert schwankt, hält die Hysterese den Schaltzustand der Ausgänge stabil. Bei steigendem Füllstand schaltet der Ausgang bei Erreichen des

Schaltpunktes (SP).

■

Schließerkontakt (HNO): aktiv

■

Önerkontakt (HNC): inaktiv

Fällt der Füllstand wieder ab, schaltet der Ausgang erst wieder zurück, wenn der Rückschaltpunkt (RP) erreicht ist.

■

Schließerkontakt (HNO): inaktiv

■

Önerkontakt (HNC): aktiv

Fensterfunktion

Die Fensterfunktion erlaubt die Überwachung eines denierten Bereiches. Bendet sich der Füllstand zwischen dem Fenster High (FH) und dem Fenster Low (FL), schaltet der Ausgang .

■

Schließerkontakt (FNO): aktiv

■

Önerkontakt (FNC): inaktiv

Abb.: Hysteresefunktion

Bendet sich der Füllstand außerhalb der Fenster High (FH) und Low (FL), schaltet der Ausgang nicht.

■

Schließerkontakt (FNO): inaktiv

■

Önerkontakt (FNC): aktiv

Abb.: Fensterfunktion

48 WIKA Betriebsanleitung Füllstandsschalter Typ LSD-30

11613033.01 01/2012 GB/D/F/E

6. Inbetriebnahme, Betrieb

Verzögerungszeiten (0 … 50 s)

Hierdurch lassen sich unerwünschte Füllstandsschwankungen von kurzer Dauer oder hoher Frequenz ausltern (Dämpfung). Der Füllstand muss mindestens eine voreingestellte Zeit anstehen, damit der Ausgang schaltet. Der Ausgang ändert seinen Zustand nicht sofort bei Erreichen des Schaltereignisses (SP), sondern erst nach Ablauf der eingestellten Verzögerungszeit (DS).

Besteht das Schaltereignis nach Ablauf der Verzögerungszeit nicht mehr, ändert sich der Schaltausgang nicht. Der Ausgang schaltet erst wieder zurück, wenn der Füllstand auf den Rückschaltpunkt (RP) abgefallen ist und mindestens die eingestellte Verzögerungszeit (DR) auf bzw. unter dem Rückschaltpunkt (RP) bleibt.

Abb.: Verzögerungszeiten

11613033.01 01/2012 GB/D/F/E

49WIKA Betriebsanleitung Füllstandsschalter Typ LSD-30

7. Wartung und Reinigung / 8. Störungen

7. Wartung und Reinigung

7.1 Wartung

Dieses Gerät ist wartungsfrei. Reparaturen sind ausschließlich vom Hersteller durchzuführen.

7.2 Reinigung

VORSICHT!

■

Vor der Reinigung das Gerät ordnungsgemäß ausschalten und von der Hilfsenergie trennen.

■

Das Messelement während der Reinigung keiner starken mechanischen Belastung aussetzen.

■

Den Schwimmer keiner Stoßbelastung aussetzen.

■

Das Gerät mit einem feuchten Tuch reinigen.

■

Ausgebautes Gerät vor der Rücksendung spülen bzw. säubern, um Personen und Umwelt vor Gefährdung durch anhaftende Messstoreste zu schützen.

■

Messstoreste in ausgebauten Geräten können zur Gefährdung von Personen, Umwelt und Einrichtung führen. Ausreichende Vorsichtsmaßnahmen ergreifen.

Hinweise zur Rücksendung des Gerätes siehe Kapitel „9.2 Rücksendung“.

8. Störungen

Bei Störungen zuerst überprüfen, ob der Füllstandsschalter mechanisch und elektrisch korrekt montiert ist.

Fehleranzeige

Über das Display des Gerätes werden interne Fehler ausgegeben. Folgende Tabelle zeigt die Fehlercodes und deren Bedeutung.

50 WIKA Betriebsanleitung Füllstandsschalter Typ LSD-30

11613033.01 01/2012 GB/D/F/E

8. Störungen

Fehler Beschreibung

ATT1 Bei Änderung des Schaltpunkts wurde der Rückschaltpunkt vom System automatisch herabgesetzt. ATT3 Passworteingabe für Menüzugang ist fehlerhaft. ERR Interner Fehler OL Fühlerbruch UL Fühlerkurzschluss

Fehleranzeige durch Drücken der „Enter“-Taste bestätigen.

Störung Mögliche Ursache Maßnahme

Kein Ausgangssignal Leitungsbruch Durchgang überprüfen Kein Ausgangssignal/

Leitungsbruch Kein Ausgangssignal Keine/Falsche Hilfsenergie Hilfsenergie korrigieren Kein/Falsches Ausgangssignal Verdrahtungsfehler Anschlussbelegung beachten Gleichbleibendes

Ausgangssignal bei Niveauänderung

Signalspanne zu klein Hilfsenergie zu hoch/niedrig Hilfsenergie korrigieren Signalspanne fällt ab Feuchtigkeit eingetreten Kabel korrekt montieren Ausgangssignal nicht proporti-

onal zum Füllstand Ausgangssignal gestört Äußeres Magnetfeld Störquelle entfernen

Im unberechtigten Reklamationsfall berechnen wir die Reklamationsbearbeitungskosten.

VORSICHT!

Können Störungen mit Hilfe der oben aufgeführten Maßnahmen nicht beseitigt werden, ist das Gerät unverzüglich außer Betrieb zu setzen, sicherzustellen, dass kein Signal mehr anliegt und gegen versehentliche Inbetriebnahme zu schützen. In diesem Falle Kontakt mit dem Hersteller aufnehmen. Bei notwendiger Rücksendung die Hinweise unter Kapitel 9.2 „Rücksendung“ beachten.

11613033.01 01/2012 GB/D/F/E

Zu hohe mechanische Belastung Fühler durch geeignete Ausführung

Mediumsdichte zu gering

Schwimmer verklemmt oder beschädigt

Dichtebereich des Schwimmers nicht geeignet

ersetzen

Schwimmer auf Dichteabstimmung überprüfen

Ausgangssignal überprüfen. Gerät auf Verunreinigung oder Defekte überprüfen

Dichteangaben für Schwimmer überprüfen

51WIKA Betriebsanleitung Füllstandsschalter Typ LSD-30

9. Demontage, Rücksendung und Entsorgung

WARNUNG!

Messstoreste in ausgebauten Füllstandsschaltern können zur Gefährdung von Personen, Umwelt und Einrichtung führen.

9.1 Demontage

9.2 Rücksendung

Zur Rücksendung des Füllstandsschalters die Originalverpackung oder eine geeignete Transportverpackung verwenden.

Dem Füllstandsschalter das Rücksendeformular ausgefüllt beifügen.

Ausreichende Vorsichtsmaßnahmen ergreifen.

WARNUNG!

Verbrennungsgefahr! Vor dem Ausbau den Füllstandsschalter ausreichend abkühlen lassen! Beim Ausbau besteht Gefahr durch austretende, gefährlich heiße Messstoe.

WARNUNG! Beim Versand des Füllstandsschalters unbedingt beachten:

Alle an WIKA gelieferten Füllstandsschalter müssen frei von Gefahrstoen (Säuren, Laugen, Lösungen, etc.) sein.

Das Rücksendeformular bendet sich in der Rubrik ‚Service‘ unter www.wika.de.

9.3 Entsorgung

Durch falsche Entsorgung können Gefahren für die Umwelt entstehen. Gerätekomponenten und Verpackungsmaterialien entsprechend den landesspezischen Abfallbehandlungs- und Entsorgungsvorschriften umweltgerecht entsorgen.

52 WIKA Betriebsanleitung Füllstandsschalter Typ LSD-30

11613033.01 01/2012 GB/D/F/E

Anlage 1: EG-Konformitätserklärung Typ LSD-30

11613033.01 01/2012 GB/D/F/E

53WIKA Betriebsanleitung Füllstandsschalter Typ LSD-30

54 WIKA Betriebsanleitung Füllstandsschalter Typ LSD-30

11613033.01 01/2012 GB/D/F/E

Sommaire

1. Généralités 56

2. Sécurité 58

3. Caractéristiques techniques 61

4. Conception et fonction 67

5. Transport, emballage et stockage 67

6. Mise en service, exploitation 68

7. Entretien et nettoyage 76

8. Dysfonctionnements 76

9. Démontage, retour et mise au rebut 78

Annexe 1 : Déclaration de conformité CE type LSD-30 103

Déclarations de conformité se trouvent sur www.wika.fr.

11613033.01 01/2012 GB/D/F/E

55WIKA Mode d'emploi commutateur de niveau type LSD-30

1. Généralités

■

Le commutateur de niveau décrit dans le mode d'emploi est conçu et fabriqué selon les dernières technologies en vigueur. Tous les composants sont soumis à des critères de qualité et d'environnement stricts durant la fabrication. Nos systèmes de gestion sont certiés selon ISO 9001 et ISO

14001.

■

Ce mode d'emploi donne des indications importantes concernant l'utilisation de l'instrument. Il

est possible de travailler en toute sécurité avec ce produit en respectant toutes les consignes de sécurité et d'utilisation.

■

Respecter les prescriptions locales de prévention contre les accidents et les prescriptions générales de sécurité en vigueur pour le domaine d‘application de l'instrument.

■

Le mode d'emploi fait partie du produit et doit être conservé à proximité immédiate de l'instrument et être accessible à tout moment pour le personnel qualié.

■

Le personnel qualié doit, avant de commencer toute opération, avoir lu soigneusement et compris le mode d'emploi.

■

La responsabilité du fabricant n'est pas engagée en cas de dommages provoqués par une utilisation non conforme à l'usage prévu, de non respect de ce mode d'emploi, d'utilisation de personnel peu qualié de même qu'en cas de modications de l'instrument eectuées par l'utilisateur.

■

Les conditions générales de vente mentionnées dans les documents de vente s'appliquent.

■

Sous réserve de modications techniques.

■

Pour obtenir d'autres informations :

- Consulter notre site internet : www.wika.fr

- Fiche technique correspondante : LM 40.01

- Conseiller applications :

Tel. : (+33) 1 343084-84 Fax : (+33) 1 343084-94 E-Mail : info@wika.fr

WIKA Mode d'emploi commutateur de niveau type LSD-30

11613033.01 01/2012 GB/D/F/E

1. Généralités

Explication des symboles

AVERTISSEMENT !

… indique une situation présentant des risques susceptibles de provoquer la mort ou des blessures graves si elle n'est pas évitée.

ATTENTION !

… indique une situation potentiellement dangereuse et susceptible de provoquer de légères blessures ou des dommages matériels et pour l'environnement si elle n'est pas évitée.

Information

… met en exergue les conseils et recommandations utiles de même que les informations permettant d'assurer un fonctionnement ecace et normal.

ATTENTION !

… indique une situation présentant des risques susceptibles de provoquer des brûlures dues à des surfaces ou liquides chauds si elle n'est pas évitée.

Abréviations

SP1 Point de seuils 1 SP2 Point de seuils 2 MBA Démarrage de l'étendue de mesure MBE Fin de l'étendue de mesure

Borne de courant positive Potentiel de référence Sortie analogique

11613033.01 01/2012 GB/D/F/E

57WIKA Mode d'emploi commutateur de niveau type LSD-30

2. Sécurité

AVERTISSEMENT !

Avant le montage, la mise en service et le fonctionnement, s'assurer que le commutateur de niveau a été choisi de façon adéquate, en ce qui concerne la plage de mesure, la version et les conditions de mesure spéciques. Un non-respect de cette consigne peut entraîner des blessures corporelles graves et/ou

2.1 Utilisation conforme à l'usage prévu

Le commutateur de niveau est utilisé pour convertir un niveau en un signal électrique à l'intérieur comme à l'extérieur.

Le commutateur de niveau est conçu et construit exclusivement pour une utilisation conforme à l'usage prévu décrit ici et ne doit être utilisé qu'en conséquence.

Les spécications techniques mentionnées dans ce mode d'emploi doivent être respectées. En cas d'utilisation inadéquate ou de fonctionnement du commutateur de niveau en dehors des spécications techniques, un arrêt et contrôle doivent être immédiatement eectués par un collaborateur autorisé du service de WIKA.

Aucune réclamation ne peut être recevable en cas d'utilisation non conforme à l'usage prévu.

des dégâts matériels.

AVERTISSEMENT !

Observez les conditions de fonctionnement conformément au chapitre 3 "Spécications".

Vous trouverez d'autres consignes de sécurité dans les sections individuelles du présent mode d'emploi.

WIKA Mode d'emploi commutateur de niveau type LSD-30

11613033.01 01/2012 GB/D/F/E

2. Sécurité

2.2 Qualication du personnel

AVERTISSEMENT ! Danger de blessure en cas de qualication insusante !

Une utilisation non conforme peut entraîner d'importants dommages corporels et matériels. Les opérations décrites dans ce mode d'emploi ne doivent être eectuées que par un personnel ayant la qualication décrite ci-après.

Personnel qualié

Le personnel qualié est, en raison de sa formation spécialisée, de ses connaissances dans le domaine de la technique de mesure et de régulation et de ses expériences de même que de sa connaissance des prescriptions nationales, des normes et directives en vigueur, en mesure d'eectuer les travaux décrits et de reconnaître automatiquement les dangers potentiels.

Les conditions d'utilisation spéciales exigent également une connaissance adéquate par exemple des liquides agressifs.

2.3 Dangers particuliers

AVERTISSEMENT !

Dans le cas de uides de mesure dangereux, les directives appropriées existantes doivent être observées en plus de l'ensemble des règles générales.

AVERTISSEMENT !

Les restes de uides se trouvant dans les commutateurs de niveau démontés peuvent mettre en danger les personnes, l'environnement ainsi que l'installation. Prendre des mesures de sécurité susantes.

ATTENTION !

Utiliser le commutateur de niveau uniquement à une distance minimale de 1 m des champs électromagnétiques.

11613033.01 01/2012 GB/D/F/E

59WIKA Mode d'emploi commutateur de niveau type LSD-30

2. Sécurité

2.4 Etiquetage / Marquages de sécurité

Plaque signalétique

Alimentation

P# N° Produit S# N° Série Signal analogique

Pression de service maximale

Sortie de commutation 1 Sortie de commutation 2

Si le numéro de série devient illisible (par ex. à cause de dommages mécaniques ou de peinture), aucune traçabilité n'est plus possible.

Explication des symboles

Symbole général de danger

CE, Communauté Européenne

Les instruments avec ce marquage sont conformes aux directives européennes pertinentes.

WIKA Mode d'emploi commutateur de niveau type LSD-30

11613033.01 01/2012 GB/D/F/E

3. Caractéristiques techniques

3.1 Etendues de mesure

pour des raccords process parallèles

Longueur de la sonde F 250 370 410 520 730 mm 189 309 349 459 669 pouces 7,44 12,17 13,74 18,07 26,34

pour des raccords process coniques

Longueur de la sonde F 250 370 410 520 730 mm 205 325 365 475 685 pouces 8,07 12,80 14,37 18,70 26,93

Longueurs d'insertion : voir "Longueurs d'insertion en mm"

Etendue de densité du uide

≥ 0,7 g/cm

3.2 Achage

LCD en 14 segments, rouge, 4 chires, taille des caractères 9 mm L'achage peut être tourné électroniquement de 180°

Mise à jour

200 ms

11613033.01 01/2012 GB/D/F/E

61WIKA Mode d'emploi commutateur de niveau type LSD-30

3. Caractéristiques techniques

3.3 Signal de sortie

Sortie de commutation 1 Sortie de commutation 2 Signal analogique

PNP - 4 ... 20 mA PNP - 0 ... 10 VDC PNP PNP PNP PNP 4 ... 20 mA PNP PNP 0 ... 10 VDC

En option, disponible aussi avec NPN au lieu de sortie de commutation PNP.

Réglage de l'oset (achage)

max. +1.500 mm

Echelonnement (achage et signal analogique)

Point zéro : max. +25 % de l'échelle Valeur nale : max. -25 % de l'échelle

Signal analogique

Charge

■

Sortie courant : ≤ 500 Ω

■

Sortie tension : > 10 kΩ

WIKA Mode d'emploi commutateur de niveau type LSD-30

Sortie de commutation

Les points de commutation 1 et 2 sont réglables individuellement

Fonction

■

Normalement ouvert et normalement fermé : librement réglable

■

Fenêtre et hystérésis : librement réglable

Tension de commutation : Alimentation - 1 V Courant de commutation : max. 250 mA par

sortie de commutation Temps de réponse : < 200 ms Précision de réglage : par étapes de 2,5 mm

11613033.01 01/2012 GB/D/F/E

3. Caractéristiques techniques

3.4 Tension d'alimentation

Alimentation

15 ... 35 VDC

Consommation de courant

max. 100 mA

Consommation de courant totale

max. 600 mA (y compris courant de commutation)

3.5 Elément de mesure

Chaîne de mesure de résistance avec des commutateurs reed et un flotteur

Résolution

< 6 mm

Temps de réponse

< 700 ms

Pression de service maximale

3 bar

Compatibilité avec des produits

Test suivant ISO 7620, section 6, tableau 1

Fluide Standard

Huile minérale HLP selon DIN 51524 Solution aqueuse HFC selon VDMA 24317 Ester organique HFD-U selon VDMA 24317 Triglycéride (huile de colza) HETG selon VDMA 24568 Ester synthétique HEES selon VDMA 24568 Polyglycols HEPG selon VDMA 24568

11613033.01 01/2012 GB/D/F/E

63WIKA Mode d'emploi commutateur de niveau type LSD-30

3. Caractéristiques techniques

Longueurs d'insertion en mm

Filetage parallèle Filetage conique

Légende : F = longueur de la sonde M = étendue de mesure max.

F M

250 189 370 309 410 349 520 459 730 669

F M

250 205 370 325 410 365 520 475 730 684

3.6 Précision (électronique)

Précision de commutation et d'indication à température ambiante

1% de l'étendue (achage ±1 chire)

Signal analogique

≤ ± 0,5 % de l'échelle

WIKA Mode d'emploi commutateur de niveau type LSD-30

Légende : F = longueur de la sonde M = étendue de mesure max.

11613033.01 01/2012 GB/D/F/E

3. Caractéristiques techniques

3.7 Conditions de référence

Température : 15 ... 25 °C Pression atmosphérique :950 ... 1 050 mbar Humidité : 45 ... 75 % relative Position nominale : Raccord process vertical (LM) Alimentation : 24 VDC Charge : voir "Signal de sortie"

3.8 Conditions de fonctionnement

Températures et humidité

Température du uide admissible : -20 ... +80 °C Température ambiante : -20 ... +80 °C Température de stockage : -20 ... +80 °C Humidité admissible : 45 ... 75 % relative

Mécanique

Position de montage : verticale

3.9 Matériaux

Parties en contact avec le uide

Commutateur de niveau : Acier inox 316Ti Flotteur : voir "Compatibilité avec des produits"

Parties non en contact avec le uide

Boîtier : Acier inox 304 Clavier TPE-E Fenêtre d'achage : PC Tête d'achage : Mélange PC+ABS

11613033.01 01/2012 GB/D/F/E

65WIKA Mode d'emploi commutateur de niveau type LSD-30

3. Caractéristiques techniques

3.10 Homologations, directives et certicats

Conformité CE

Directive CEM : 2004/108/CE, EN 61326-2-3 émission (groupe 1, classe B) et immunité

d'interférence (application industrielle)

Conformité RoHS : Oui

3.11 Raccordements électriques

Raccordements

Connecteur circulaire M12 x 1, 4-plots Connecteur circulaire M12 x 1, 5-plots (seulement pour la version avec SP1, SP2 et S

Indice de protection

IP 65 et IP 67

L'indice de protection mentionné (selon IEC 60529) dépend de l'indice de protection du connecteur femelle auquel est raccordé le transmetteur.

Sécurité électrique

Résistance court-circuit : S Protection contre l'inversion de polarité : U

/ SP1 / SP2 vs. U

vs. U-

Tension d'isolement : 500 VDC Parafoudre : 40 VDC

Pour de plus amples spécications, voir la che technique WIKA LM 40.01 et la documentation de commande.

)

WIKA Mode d'emploi commutateur de niveau type LSD-30

11613033.01 01/2012 GB/D/F/E

4. Conception et fonction / 5. Transport, emballage et stockage

4. Conception et fonction

4.1 Description

Un otteur avec un aimant interne qui monte et descend sur le tube de guidage a un eet sur la chaîne de mesure reed intégrée dans le tube de guidage (contacts reed + résistances). À l'aide de la valeur de résistance de la chaîne de mesure, le niveau de remplissage peut être déterminé et converti en un signal électrique. Par l'électronique, le signal électrique peut être lié à diverses fonctions de commutation.

4.2 Détail de la livraison

Comparer le détail de la livraison avec le bordereau de livraison.

5. Transport, emballage et stockage

5.1 Transport

Vérier s'il existe des dégâts sur l'instrument liés au transport. Communiquer immédiatement les dégâts constatés.

5.2 Emballage

N'enlever l'emballage qu'avant le montage. Manipulez le commutateur de niveau avec soin lorsque vous le sortez de l'emballage. L'élément de mesure ne doit pas être exposé à de lourdes charges mécaniques. Conserver l'emballage, celui-ci ore, lors d'un transport, une protection optimale (par ex. changement de lieu d'utilisation, renvoi pour réparation).

5.3 Stockage

Conditions admissibles sur le lieu de stockage :

Température de stockage : -20 ... +80 °C

AVERTISSEMENT !

Enlevez tous les restes de uides adhérents avant l'entreposage du commutateur de niveau (après le fonctionnement). Ceci est particulièrement important lorsque le uide représente un danger pour la santé, comme par exemple des substances corrosives, toxiques, cancérigènes, radioactives etc.

11613033.01 01/2012 GB/D/F/E

67WIKA Mode d'emploi commutateur de niveau type LSD-30

6. Mise en service, exploitation

6.1 Conditions de fonctionnement

Le uide qui doit être mesuré ne doit pas être fortement souillé ou contenir des particules bruts. Le commutateur de niveau ne convient pas aux uides cristallisants. Si l'élément de mesure entre en contact avec un uide cristallisant, il faut le retirer et le nettoyer immédiatement (voir Chapitre 7.2 "Nettoyage").

6.2 Montage

■

L'élément de mesure ne doit pas être exposé à de lourdes charges mécaniques.

■

Ne pas exposer le otteur à des charges d'impact.

■

Les surfaces d'étanchéité sur l'instrument doivent être propres.

■

Ne vissez ou ne dévissez jamais l'instrument que par les surfaces de clé. Ne jamais utiliser le boîtier comme surface de travail.

■

Le couple correct dépend des dimensions du raccord process et du joint utilisé (forme/matériau).

■

Lorsque vous vissez, ne pas croiser les lets.

■

Pour obtenir des informations concernant les trous letés et les emboîtements à souder, voir les Informations techniques IN 00.14 à www.wika.de.

■

L'instrument doit être mis à la terre par le raccord process !

Surfaces de clé

Elément de mesure

Flotteur

WIKA Mode d'emploi commutateur de niveau type LSD-30

11613033.01 01/2012 GB/D/F/E

6. Mise en service, exploitation

Joint

Pour assurer l'étanchéité des raccords process avec letages parallèles, il faut utiliser des joints plats, des bagues d'étanchéité ou les joints à écrasement WIKA. Pour les letages coniques (par exemple letage NPT) l'étanchéité sur le letage se fait en utilisant en plus un matériau d'étanchéité comme par exemple la bande PTFE (selon EN 837-2).



Pour obtenir plus d'informations sur le scellage, voir la che de données WIKA AC 09.08 ou sous www.wika.com.

Conguration du raccordement

Connecteur circulaire M12 x 1, 4-plots

Conguration

U- S

1 3 2 4 2

11613033.01 01/2012 GB/D/F/E

SP1 SP2

Connecteur circulaire M12 x 1, 5-plots

Conguration

U- S

1 3 5 4 2

SP1 SP2

69WIKA Mode d'emploi commutateur de niveau type LSD-30

6. Mise en service, exploitation

6.2 Modes de fonctionnement

Démarrage du système

■

L'achage est pleinement activé pour 2 secondes

■

Lorsque le commutateur de niveau est actionné dans la gamme de l'hystérésis, le commutateur de sortie est mis sur "non activé" de manière standard.

Mode d'achage

Fonctionnement normal, niveau d'achage

Mode de programmation

Réglage des paramètres

6.3 Touches et fonctions

Le commutateur de niveau a deux modes de fonctionnement, le mode d'achage et le mode de programmation. Le mode de fonctionnement qui aura été choisi détermine la fonction respective de la touche.

Saut dans le mode de programmation

Pressez la touche "MENU" pendant environ 5 secondes. Si le mot de passe est réglé sur ≠ 0000, on va vous demander tout d'abord un mot de passe. Si l'authentication est couronnée de succès, alors elle entre en mode programmation, sinon elle revient en mode achage.

Retour au mode d'achage

On presse les deux touches simultanément.

WIKA Mode d'emploi commutateur de niveau type LSD-30

11613033.01 01/2012 GB/D/F/E

6. Mise en service, exploitation

Statut de sortie de commutation 2 (en option)

Statut de sortie de commutation 1

Mode d'achage ▶ Pression courte

Achage de l'unité

▶ Pression longue

Achage des paramètres réglés voir chapitre 6.4 "Paramètres"

Mode de programmation ▶ Pression courte

Menu haut Valeur de paramètre haut (progressi-

vement)

▶ Pression longue

Menu haut Valeur de paramètre haut (rapidement)

Achage LED 4 chires

■

Niveau d’achage

■

Achage point de menu

■

Achage paramètre

Mode d'achage ▶ Pression courte

Achage de l'unité

▶ Pression longue

Saut dans le mode de programmation

Mode de programmation ▶ Pression courte

Menu haut Valeur de paramètre haut (progressi-

vement)

▶ Pression longue

Menu haut Valeur de paramètre haut (rapidement)

Mode d'achage ▶ Pression courte

Achage de l'unité

Mode de programmation ▶ Pression courte

Sélection du point de menu Conrmation de l'entrée

11613033.01 01/2012 GB/D/F/E

71WIKA Mode d'emploi commutateur de niveau type LSD-30

6. Mise en service, exploitation

6.4 Paramètres

Paramètres Description

SP1/SP2 Fonction d'hystérésis : point de seuils sortie de commutation (1 ou 2) FH1/FH2 Fonction de fenêtre : fenêtre haute sortie de commutation (1 ou 2) RP1/RP2 Fonction d'hystérésis : point de reset sortie de commutation (1 ou 2) FL1/FL2 Fonction de fenêtre : fenêtre basse sortie de commutation (1 ou 2) EF Fonctions de programmation étendues

RES Retour des paramètres réglés au réglage d'usine DS1/DS2 Durée de retard de commutation, qui doit se produire sans interruption avant que tout changement

DR1/DR2 Durée de retard de commutation, qui doit se produire sans interruption avant que tout changement

OU1 Fonction de commutation sortie de commutation (1 ou 2) OU2 HNO = fonction d'hystérésis, normalement ouverte

Unité Changement des unités SETR

OFS Réglage de l'oset sur 1500 mm maximum (distance entre le départ de l'étendue de mesure et le

DISM Valeur d'achage en mode achage

DISR Rotation de l'aiguille d'achage de 180° RHL Eacement de la mémoire des valeurs min et max PAS Entrée du mot de passe, 0000 = aucun mot de passe, entrée de mot de passe chire par chire TAG Entrée d'un numéro de point de mesure alphanumérique à 16 chires

de signal électrique ne survienne (SP1 ou SP2)

de signal électrique ne survienne (RP1 ou RP2)

HNC = fonction d'hystérésis, normalement fermée FNO = fonction de fenêtre, normalement ouverte FNC = fonction de fenêtre, normalement fermée

Echelonnement de la plage de mesure (sortie analogique) "4 mA" ou "0 V" détermine à quel niveau le signal de sortie doit être 4 mA ou 0 V. "20 mA" ou "10 V" détermine à quel niveau le signal de sortie doit être 20 mA ou 10 V.

fond du réservoir). Impossible avec l'unité "%".

ACT = niveau réel ; LOW, HIGH = valeur de température minimum, maximum OFF = achage éteint ; SP1 / FH1 = fonction point de seuils 1, RP1 / FL1 = fonction point de retour 1, SP2 / FH2 = fonction point de seuils 2, RP2 / FL2 = fonction point de retour 2,

WIKA Mode d'emploi commutateur de niveau type LSD-30

11613033.01 01/2012 GB/D/F/E

6. Mise en service, exploitation

Menu (programmation et réglage d'usine)

Mode d'achage

Pression longue sur la touche "MENU"

▲ ▼

Mode de programmation

▲ ▼

SP1 / FH1

▲ ▼

RP1 / FL1

▲ ▼

SP2 / FH2

▲ ▼

RP2 / FL2

▲ ▼

EF RES

END END

▼ ▼ ▼ ▼

Mode d'achage

11613033.01 01/2012 GB/D/F/E

Valeur

▲ ▼

DS1

▲ ▼

DR1

▲ ▼

DS2

▲ ▼

DR2

▲ ▼

OU1

▲ ▼

OU2

▲ ▼

Unité

▲ ▼

SETR

OFS

▲ ▼

DISR

▲ ▼

RHL

▲ ▼

PAS

▲ ▼

TAG

▲ ▼

Min : MBA + 0,5 %, Max : MBE MBE

Min : MBA, Max : SP1 -0,5 % MBE -10 %

Min : MBA + 0,5 %, Max : MBE MBE

Min : MBA, Max : SP2 -0,5 % MBE -10%

Oui / Non

Valeur

PARA

Unité

4 mA / 0 V Valeur

▲ ▼

20 mA / 10 V Valeur

Oui / Non

PARA

Oui / Non

Valeur

Légende : MBA = Démarrage de l'étendue de mesure MBE = Fin de l'étendue de mesure

Réglage d'usine :

Retour au réglage d'usine

0 ... 50 s 0 s

HNO, HNC, FNO, FNC HNO

mm, cm, pouces, % relatif à la commande

MBA + max. 25 % de l'étendue

MBE - max. 25 % de l'étendue

Réglage de l'oset 1500 mm maximum ACT, HIGH, LOW, OFF, SP1/FH1, RP1/FL1,

SP2/FH2, RP2/FL2 Rotation de l'achage de 180°

Retour HIGH, LOW

Mot de passe sans

Numéro de point de mesure sans

MBA

MBE

0 mm

ACTDISM

73WIKA Mode d'emploi commutateur de niveau type LSD-30

6. Mise en service, exploitation

6.4 Fonctions de commutation

Fonction d'hystérésis

Si le niveau uctue autour du point de réglage, l'hystérésis garde stable le statut de commutation des sorties. Lorsque le niveau augmente, la sortie commute lorsque le point de seuils est atteint (SP).

■

Contact normalement ouvert (HNO) : activé

■

Contact normalement fermé (HNC) : inactivé

Lorsque le niveau retombe, la sortie ne va pas commuter en retour avant que le point de retour (RP) soit atteint.

■

Contact normalement ouvert (HNO) : inactivé

■

Contact normalement fermé (HNC) : activé

Fonction de fenêtre

La fonction de fenêtre permet le contrôle d'une étendue dénie. Lorsque le niveau se trouve entre Fenêtre High (FH) et Fenêtre Low (FL), la sortie s'allume.

■

Contact normalement ouvert (FNO) : activé

■

Contact normalement fermé (FNC) : inactivé

Lorsque le niveau se trouve en-dehors de Fenêtre High (FH) et Fenêtre Low (FL), la sortie ne commute pas.

Fig. : fonction d'hystérésis

■

Contact normalement ouvert (FNO) : inactivé

■

Contact normalement fermé (FNC) : activé

Fig. : fonction de fenêtre

11613033.01 01/2012 GB/D/F/E

WIKA Mode d'emploi commutateur de niveau type LSD-30

6. Mise en service, exploitation

Temps de temporisation (0 ... 50 s)

Ceci permet de se débarrasser de uctuations de niveau indésirables d'une courte durée ou d'une haute fréquence (amortissement). Le niveau doit être présent pour au moins une certaine durée préréglée pour que la sortie commute. La sortie ne change pas immédiatement son statut lorsqu'elle atteint la situation de commutation (SP), mais plutôt seulement après que la durée de temporisation préréglée soit écoulée (DS).

Si la situation de commutation n'est plus présente après écoulement de la durée de temporisation, la sortie de commutation ne change pas. La sortie ne commute en retour que si le niveau est retombé au point de retour (PR) et reste sur cette valeur ou tombe en-dessous de ce point (RP) pour au moins la durée de temporisation préréglée (DR).

Fig. : temps de temporisation

11613033.01 01/2012 GB/D/F/E

75WIKA Mode d'emploi commutateur de niveau type LSD-30

7. Entretien et nettoyage / 8. Dysfonctionnements

7. Entretien et nettoyage

7.1 Entretien

Cet instrument ne requiert aucun entretien. Les réparations ne doivent être eectuées que par le fabricant.

7.2 Nettoyage

8. Dysfonctionnements

Dans le cas de pannes, vérier d'abord si le commutateur de niveau est monté correctement, mécaniquement et électriquement.

ATTENTION !

■

Avant le nettoyage, éteindre et débrancher l'instrument de l'alimentation.

■

L'élément de mesure ne doit pas être exposé à de lourdes charges mécaniques pendant le nettoyage.

■

Ne pas exposer le otteur à des charges d'impact.

■

Nettoyer l'appareil avec un chion humide.

■

Lavez ou nettoyez l'instrument démonté avant de le renvoyer pour protéger le personnel et l'environnement contre l'exposition à des substances résiduelles.

■

Les restes de uides se trouvant dans des appareils démontés peuvent mettre en danger les personnes, l'environnement ainsi que l'installation. Prendre des mesures de sécurité susantes.

Indications concernant le retour de l'appareil, voir chapitre 9.2 "Retour".

Erreur d'achage

Les erreurs internes sont indiquées par l' Le tableau suivant indique les codes d'erreur et leur signication.

achage de l'instrument.

WIKA Mode d'emploi commutateur de niveau type LSD-30

11613033.01 01/2012 GB/D/F/E

8. Dysfonctionnements

Erreur Description

ATT1 Lorsqu'on change le point de seuils, le système réduit automatiquement le point de retour ATT3 Le mot de passe entré pour l'accès au menu est incorrect. ERR Erreur interne OL Claquage du capteur UL Court-circuit capteur

On reconnaît un achage d'erreur en pressant la touche "Enter".

Problème Cause possible Mesure

Pas de signal de sortie Câble sectionné Vérier la continuité Aucun signal de sortie/coupure de l Charge mécanique trop élevée Remplacer le capteur avec une conception

Pas de signal de sortie Pas de / mauvaise alimentation Corriger l'alimentation Pas de / mauvais signal de sortie Erreur de raccordement électrique Observer la conguration du raccordement Signal de sortie constant après une

variation de niveau

Plage de signaux trop petite Alimentation trop élevée / basse Corriger l'alimentation Plage de signaux tombe L'humidité a pénétrée Monter le câble correctement Le signal de sortie n'est pas propor-

tionnel au niveau de remplissage Interférence du signal de sortie Champ magnétique externe Se débarrasser de la source d'interférences

Si la réclamation n'est pas justiée, nous vous facturerons les frais de traitement de la réclamation

Densité du uide trop basse

Flotteur bloqué ou endommagé

L'étendue de densité du otteur n'est pas appropriée

ATTENTION !

Si des dysfonctionnements ne peuvent pas être éliminés à l'aide des mesures indiquées ci-dessus, l'instrument doit être immédiatement mis hors service, il faut s'assurer qu'aucun signal n'est plus disponible et le protéger contre toute remise en service involontaire. Contacter dans ce cas le fabricant. S'il est nécessaire de retourner l'instrument au fabricant, respecter les indications mentionnées au chapitre 9.2 "Retour".

11613033.01 01/2012 GB/D/F/E

adaptée

Vérier le otteur pour le réglage sur la densité

Vérier le signal de sortie. Vérier l'instrument pour voir s'il n'y a pas de contamination ou de défauts

Vérier les spécications de densité pour le otteur

77WIKA Mode d'emploi commutateur de niveau type LSD-30

9. Démontage, retour et mise au rebut

AVERTISSEMENT !

9.1 Démontage

9.2 Retour

Pour retourner le commutateur de niveau, utiliser l'emballage original ou un emballage adapté pour le transport.

Joindre le formulaire de retour rempli au commutateur de niveau.

AVERTISSEMENT !

Danger de brûlure ! Avant le démontage, laisser refroidir susamment le commutateur de niveau ! Danger de brûlure lié à la sortie de uides dangereux chauds.

AVERTISSEMENT ! Il faut absolument observer les consignes suivantes lors de l'expédition du commutateur de niveau :

Tous les commutateurs de niveau envoyés à WIKA doivent être exempts de tout substance dangereuse (acides, lixiviats, solutions, etc.).

Le formulaire de retour est disponible sous le titre "Service" à www.wika.fr.

9.3 Mise au rebut

Une mise au rebut inadéquate peut entraîner des dangers pour l'environnement. Eliminer les composants des instruments et les matériaux d'emballage conformément aux prescriptions nationales pour le traitement et l'élimination des déchets et aux lois de protection de l'environnement en vigueur.

WIKA Mode d'emploi commutateur de niveau type LSD-30

11613033.01 01/2012 GB/D/F/E

Contenido

1. Información general 81

2. Seguridad 82

3. Datos técnicos 85

4. Diseño y función 91

5. Transporte, embalaje y almacenamiento 91

6. Puesta en servicio, funcionamiento 92

7. Mantenimiento y limpieza 100

8. Fallos 100

9. Desmontaje, devolución y eliminación 102

Anexo 1: Declaración CE de conformidad modelo LSD-30 103

Declaraciones de conformidad puede encontrar en www.wika.es.

11613033.01 01/2012 GB/D/F/E

79WIKA manual de instrucciones interruptor de nivel modelo LSD-30

1. Información general

■

El interruptor de nivel descrito en el manual de instrucciones está construido y fabricado según los conocimientos actuales. Todos los componentes están sujetos a rigurosos criterios de calidad y medio ambiente durante la producción. Nuestros sistemas de gestión están certicados según ISO 9001 e ISO 14001.

■

Este manual de instrucciones proporciona indicaciones importantes acerca del manejo del instrumento. Para un trabajo seguro, es imprescindible cumplir con todas las instrucciones de seguridad y manejo indicadas.

■

Cumplir siempre las normativas sobre la prevención de accidentes y las normas de seguridad en vigor en el lugar de utilización del instrumento.

■

El manual de instrucciones es una parte integrante del instrumento y debe guardarse en la proximidad del mismo para que el personal especializado pueda consultarlo en cualquier momento.

■

El personal especializado debe haber leído y entendido el manual de instrucciones antes de comenzar cualquier trabajo.

■

El fabricante queda exento de cualquier responsabilidad en caso de daños causados por un uso no conforme a la nalidad prevista, la inobservancia del presente manual de instrucciones, un manejo por personal insucientemente cualicado así como una modicación no autorizada del instrumento.

■

Se aplican las condiciones generales de venta incluidas en la documentación de venta.

■

Modicaciones técnicas reservadas.

■

Para obtener más informaciones consultar:

- Página web: www.wika.es

- Hoja técnica correspondiente: LM 40.01

- Servicio técnico:

Tel.: (+34) 933 938-630 Fax: (+34) 933 938-666 E-Mail: info@wika.es

80 WIKA manual de instrucciones interruptor de nivel modelo LSD-30

11613033.01 01/2012 GB/D/F/E

1. Información general

Explicación de símbolos

¡ADVERTENCIA!

... indica una situación probablemente peligrosa que pueda causar la muerte o lesiones graves si no se evita.

¡CUIDADO!

... indica una situación probablemente peligrosa que pueda causar lesiones leves o medianas o daños materiales y medioambientales si no se evita.

Información

... marca consejos y recomendaciones útiles así como informaciones para una utilización ecaz y libre de fallos.

¡CUIDADO!

... indica una situación probablemente peligrosa que pueda causar quemaduras debido a supercies o líquidos calientes si no se evita.

Abreviaturas

U- Potencial de referencia S

SP1 Punto de interrupción 1 SP2 Punto de interrupción 2 MBA Valor inicial del rango de medida MBE Final del rango de medida

Borne de corriente positivo

Salida analógica

11613033.01 01/2012 GB/D/F/E

81WIKA manual de instrucciones interruptor de nivel modelo LSD-30

2. Seguridad

¡ADVERTENCIA!

Antes del montaje, la puesta servicio y el funcionamiento asegurarse de que se haya seleccionado el interruptor de nivel adecuado con respecto a rango de medida, versión y condiciones de medición especícas. La inobservancia puede causar lesiones graves y/o daños materiales.

¡ADVERTENCIA!

2.1 Uso conforme a lo previsto

El interruptor de nivel sirve para convertir el nivel en una señal eléctrica en interiores y exteriores.

El interruptor de nivel ha sido diseñado y construido únicamente para la nalidad aquí descrita y debe utilizarse en conformidad a la misma.

Cumplir las especicaciones técnicas de este manual de instrucciones. Un manejo no apropiado o una utilización del interruptor de nivel no conforme a las especicaciones técnicas requiere la inmediata puesta fuera de servicio y la comprobación por parte de un técnico autorizado por WIKA.

No se admite ninguna reclamación debido a un manejo no adecuado.

Tener en cuenta los parámetros de servicio según el capítulo 3 "Datos técnicos".

Los distintos capítulos de este manual de instrucciones contienen otras importantes indicaciones de seguridad.

82 WIKA manual de instrucciones interruptor de nivel modelo LSD-30

11613033.01 01/2012 GB/D/F/E

2. Seguridad

2.2 Cualicación del personal

¡ADVERTENCIA! ¡Riesgo de lesiones debido a una insuciente cualicación!

Un manejo no adecuado puede causar considerables daños personales y materiales. Las actividades descritas en este manual de instrucciones deben realizarse únicamente por personal especializado con la consiguiente cualicación.

Personal especializado

Debido a su formación profesional, a sus conocimientos de la técnica de regulación y medición así como a su experiencia y su conocimiento de las normativas, normas y directivas vigentes en el país de utilización el personal especializado es capaz de ejecutar los trabajos descritos y reconocer posibles peligros por sí solo.

Algunas condiciones de uso especícas requieren conocimientos adicionales, p. ej. acerca de medios agresivos.

2.3 Riesgos especícos

¡ADVERTENCIA!

En el caso de sustancias peligrosas a medir deben observarse en cada caso, además de todas las reglas generales, las disposiciones pertinentes.

¡ADVERTENCIA!

Restos de medios en interruptores de nivel desmontados pueden causar riesgos para personas, medio ambiente e instalación. Tomar adecuadas medidas de precaución.

¡CUIDADO!

Utilizar el interruptor de nivel a una distancia mínima de 1 m a fuertes campos magnéticos.

11613033.01 01/2012 GB/D/F/E

83WIKA manual de instrucciones interruptor de nivel modelo LSD-30

2. Seguridad

2.4 Rótulos / Marcados de seguridad

Placa indicadora de modelo

Alimentación auxiliar

Punto de interrupción 1

P# nº de artículo S# nº de serie

Si el número del instrumento a comprobar queda ilegible (por ejemplo por daños mecánicos o tras pintar por encima), ya no se puede mantener la trazabilidad.

Explicación de símbolos

Símbolo general de riesgos

CE, Communauté Européenne

Los instrumentos con este marcaje cumplen las directivas europeas aplicables.

Señal analógica

Presión de trabajo máxima

Punto de interrupción 2

84 WIKA manual de instrucciones interruptor de nivel modelo LSD-30

11613033.01 01/2012 GB/D/F/E

3. Datos técnicos

3.1 Rangos de medida

Para conexiones cilíndricas

Longitud del sensor F 250 370 410 520 730 mm 189 309 349 459 669 inch 7,44 12,17 13,74 18,07 26,34

Para conexiones cónicas

Longitud del sensor F 250 370 410 520 730 mm 205 325 365 475 685 inch 8,07 12,80 14,37 18,70 26,93

Para las longitudes de montaje véase "Longitudes de montaje en mm"

Densidad del medio

≥ 0,7 g/cm

3.2 Pantalla

LCD de 14 segmentos, rojo, de 4 dígitos, altura de las cifras: 9 mm La visualización puede girarse electrónicamente a 180º

Actualización

200 ms

11613033.01 01/2012 GB/D/F/E

85WIKA manual de instrucciones interruptor de nivel modelo LSD-30

3. Datos técnicos

3.3 Señal de salida

Punto de interrupción 1 Punto de interrupción 2 Señal analógica

PNP - 4 ... 20 mA PNP - DC 0 ... 10 V PNP PNP PNP PNP 4 ... 20 mA PNP PNP DC 0 ... 10 V

También disponible con salida de conexión NPN en lugar de PNP.

Desviación (pantalla)

máx. +1.500 mm

Subdivisión (pantalla y señal analógica)

Punto cero: máx. +25 % del span Valor nal: máx. -25 % del span

Señal analógica

Carga

■

Salida de corriente: ≤ 500 Ω

■

Tensión de alimentación: > 10 kΩ

Punto de interrupción

Los puntos de conmutación 1 y 2 pueden ajustarse individualmente

Funcionamiento

■

Contacto normalmente abierto y cerrado: ajustable libremente

■

Ventana e histéresis: ajustable libremente

Tensión de conmutación: Alimentación auxiliar – 1 V

Corriente de conmutación:

Tiempo de respuesta: < 200 ms Precisión de ajuste: Pasos de 2,5 mm

máx. 250 mA por salida de conexión

86 WIKA manual de instrucciones interruptor de nivel modelo LSD-30

11613033.01 01/2012 GB/D/F/E

3. Datos técnicos

3.4 Alimentación de corriente

Alimentación auxiliar

DC 15 ... 35 V

Consumo de electricidad

máx. 100 mA

Consumo de corriente total

máx. 600 mA (incl. corriente de conmutación)

3.5 Elemento de medición

Cadena de medición de resistencia con contactos Reed y flotador

Resolución

< 6 mm

Tiempo de reacción

< 700 ms

Presión de trabajo máxima

3 bar

Compatibilidad con el medio

Prueba según ISO 7620, párrafo 6, tabla 1

Medio Norma

Aceite mineral HLP según DIN 51524 Solución acuosa HFC según VDMA 24317 Ésteres orgánicos HFD-U según VDMA 24317 Triglicéridos (aceite de colza) HETG según VDMA 24568 Ésteres sintéticos HEES según VDMA 24568 Poliglicoles HEPG según VDMA 24568

11613033.01 01/2012 GB/D/F/E

87WIKA manual de instrucciones interruptor de nivel modelo LSD-30

3. Datos técnicos

Longitudes de montaje en mm

Rosca cilíndrica Rosca cónica

Leyenda: F = longitud del sensor M = rango de medida máx.

F M

250 189 370 309 410 349 520 459 730 669

Leyenda: F = longitud del sensor M = rango de medida máx.

F M

250 205 370 325 410 365 520 475 730 684

3.6 Precisión (electrónica)

Precisión de conmutación e indicación a temperatura ambiente

1% del span (indicación ±1 dígito)

Señal analógica

≤ ± 0,5 % del span

88 WIKA manual de instrucciones interruptor de nivel modelo LSD-30

11613033.01 01/2012 GB/D/F/E

3. Datos técnicos

3.7 Condiciones de referencia

Temperatura: 15 ... 25 °C Presión atmosférica: 950 ... 1.050 mbar Humedad atmosférica: 45 ... 75 % relativa Posición nominal: Conexión a proceso inferior Alimentación auxiliar: DC 24 V Carga: véase "señal de salida"

3.8 Condiciones de utilización

Temperaturas y humedad atmosférica

Temperatura del medio: -20 ... +80 °C Temperatura ambiente: -20 ... +80 °C Temperatura de almacenamiento: -20 ... +80 °C Humedad del aire permitida: 45 ... 75 % relativa

Sistema mecánico

Posición de montaje: vertical

3.9 Materiales

Piezas en contacto con el medio

Sensor del nivel: Acero inoxidable 316Ti Flotador: véase "Compatibilidad con el medio"

Piezas sin contacto con el medio

Caja: Acero inoxidable 304 Teclado: TPE-E Cristal de la pantalla: PC Cabezal indicador: Combinación de PC+ABS

11613033.01 01/2012 GB/D/F/E

89WIKA manual de instrucciones interruptor de nivel modelo LSD-30

3. Datos técnicos

3.10 Homologaciones, directivas y certicados

Conformidad CE

Directiva de EMC: 2004/108/CE, EN 61326-2-3 emisión (grupo 1, clase B) y resistencia a

interferencias (ámbito industrial) 4)

Conformidad RoHS: Sí

3.11 Conexiones eléctricas

Conexiones

Clavija de enchufe, M 12 x 1, de 4 polos Clavija de enchufe M12 x 1, de 5 polos (sólo en la versión con SP1, SP2 y S

Tipo de protección

IP 65 y IP 67

Los tipos de protección indicados (según IEC 60529) sólo son válidos en estado conectado con conectores según el modo de protección correspondiente.

Protección eléctrica

Resistencia contra cortocircuitos: S Protección contra polaridad inversa: U

/ SP1 / SP2 contra U

contra U

Tensión de aislamiento: DC 500 V Protección contra sobretensiones: DC 40 V

Para más datos técnicos véase la hoja técnica de WIKA LM 40.01 y la documentación de pedido.

)

90 WIKA manual de instrucciones interruptor de nivel modelo LSD-30

11613033.01 01/2012 GB/D/F/E

4. Diseño y función / 5. Transporte, embalaje y almacenamiento

4. Diseño y función

4.1 Descripción

Un otador con imán interno que se mueve hacia arriba y abajo sobre el tubo de deslizamiento repercute en la cadena de medición Reed (contactos Reed + resistencias) integrada en el tubo. Mediante el valor de resistencia de la cadena de medición se puede determinar el nivel y transformarlo en una señal eléctrica. Esta señal eléctrica puede asignarse a varias funciones de conmutación a través del sistema electrónico.

4.2 Volumen de suministro

Comprobar mediante el albarán si se ha entregado la totalidad de las piezas.

5. Transporte, embalaje y almacenamiento

5.1 Transporte

Comprobar si el instrumento presenta eventuales daños causados por el transporte. Noticar de inmediato cualquier daño evidente.

5.2 Embalaje

No quitar el embalaje hasta justo antes del montaje. No sacar el interruptor de nivel con fuerza del embalaje. El elemento de medición no debe exponerse a cargas mecánicas elevadas. Guardar el embalaje ya que es la protección ideal durante el transporte (por ejemplo si el lugar de instalación cambia o si se envía el instrumento para posibles reparaciones).

5.3 Almacenamiento

Condiciones admisibles en el lugar de almacenamiento:

Temperatura de almacenamiento: -20 ... +80 °C

¡ADVERTENCIA!

Antes de almacenar el interruptor de nivel (después del funcionamiento), eliminar todos los restos de medios adherentes. Esto es especialmente importante cuando el medio es nocivo

11613033.01 01/2012 GB/D/F/E

para la salud, como p. ej. cáustico, tóxico, cancerígeno, radioactivo, etc.

91WIKA manual de instrucciones interruptor de nivel modelo LSD-30

6. Puesta en servicio, funcionamiento

6.1 Condición de aplicación

El medio a medir no debe contener ni un elevado grado de impureza ni partículas gruesas. El interruptor de nivel no es apto para medios cristalizantes. Si el elemento de medición entra en contacto con el medio cristalizante, inmediatamente hay que sacar y limpiar el elemento de medición (véase capítulo 7.2 "Limpieza").

6.2 Montaje

■

No exponer el elemento de medición a cargas mecánicas elevadas.

■

No exponer el otador a cargas de impacto.

■

Las supercies de obturación en el instrumento y en el punto de medición deben estar siempre libres de suciedad.

■

Atornillar y desatornillar el instrumento únicamente aplicando la llave en las caras de tuerca para ello. Nunca utilizar la caja como supercie de ataque.

■

El par de giro correcto depende de la dimensión de la conexión así como de la junta utilizada (forma/material).

■

No bloquear las vueltas de la rosca al enroscar.

■

Las indicaciones sobre taladros para roscar y para soldar están en nuestra información técnica IN 00.14 en www.wika.es.

■

Poner a tierra el instrumento través de la conexión.

Cara de tuerca

Elemento de medición

Flotador

92 WIKA manual de instrucciones interruptor de nivel modelo LSD-30

11613033.01 01/2012 GB/D/F/E

6. Puesta en servicio, funcionamiento

Sellado

Para el sellado de las conexiones al proceso con roscas rectas en la supercie de obturación  se deben instalar juntas planas, arandelas o juntas perladas WIKA.

Para roscas cónicas (por ejemplo, roscas NPT) se realiza el sellado en la

rosca

con materiales de sellado complementarios, como por ejemplo, cinta PTFE

(EN 837-2).

Para notas acerca de las juntas, véase la hoja técnica WIKA AC 09.08 o www.wika.es.

Detalles del conexionado

Clavija de enchufe, M 12 x 1, de 4 polos

Clavija de enchufe, M 12 x 1, de 5 polos



Asignación

U- S

1 3 2 4 2

11613033.01 01/2012 GB/D/F/E

SP1 SP2

Asignación

U- S

1 3 5 4 2

SP1 SP2

93WIKA manual de instrucciones interruptor de nivel modelo LSD-30

6. Puesta en servicio, funcionamiento

6.2 Modos de servicio

Puesta en servicio del sistema

■

La pantalla se activa sin interrupción durante 2 segundos.

■

Al arrancar el interruptor de nivel en el rango de la histéresis, el interruptor de salida se coloca por defecto en "no activo"

Modo de visualización

Actividad normal de trabajo, visualización del nivel

Modo de programación

Ajustar los parámetros

6.3 Teclas y funciones

El interruptor de nivel cuenta con dos modos de servicio, el modo de visualización y el modo de programación. El modo de servicio seleccionado determina la correspondiente función de la tecla.

Salto al modo de programación

Pulsar la tecla "MENÚ" durante aprox. 5 segundos. Si está congurada la contraseña ≠ 0000, se requerirá la introducción de una contraseña. Tras la conrmación de la misma se accede al modo de programación; de otro modo, se regresa al modo de visualización.

Regreso al modo de visualización

Accionamiento simultáneo de ambas teclas.

94 WIKA manual de instrucciones interruptor de nivel modelo LSD-30

11613033.01 01/2012 GB/D/F/E

6. Puesta en servicio, funcionamiento

Estado punto de interrupción 2 (opcional)

Estado punto de interrupción 1

Modo de visualización ▶ Accionamiento breve

Visualización de la unidad

▶ Accionamiento largo

Para visualización de los parámetros ajustados, véase el capítulo 6.4 "Parámetros"

Modo de programación ▶ Accionamiento breve

Menú hacia arriba Parámetro hacia arriba (gradualmente)

▶ Accionamiento largo

Menú hacia arriba Parámetro hacia arriba (rápido)

Indicador LED de 4 dígitos

■

Visualización del nivel

■

Visualización de la opción del menú

■

Visualización de los parámetros

Modo de visualización ▶ Accionamiento breve

Visualización de la unidad

▶ Accionamiento largo

Salto al modo de programación

Modo de programación ▶ Accionamiento breve

Menú hacia arriba Parámetro hacia arriba (gradualmente)

▶ Accionamiento largo

Menú hacia arriba Parámetro hacia arriba (rápido)

Modo de visualización ▶ Accionamiento breve

Visualización de la unidad

Modo de programación ▶ Accionamiento breve

Selección de la opción del menú Conrmación de la introducción

11613033.01 01/2012 GB/D/F/E

95WIKA manual de instrucciones interruptor de nivel modelo LSD-30

6. Puesta en servicio, funcionamiento

6.4 Parámetro

Parámetro Descripción

SP1/SP2 Función de histéresis: punto de conmutación del punto de interrupción (1 ó 2) FH1/FH2 Función de ventana: ventana High del punto de interrupción (1 ó 2) RP1/RP2 Función de histéresis: punto de retroceso del punto de interrupción (1 ó 2) FL1/FL2 Función de ventana: ventana Low del punto de interrupción (1 ó 2) EF Funciones de programación ampliadas RES Reponer los parámetros ajustados a los ajustes de fábrica DS1/DS2 Tiempo de recuperación de la conexión que debe estar presente sin interrupción hasta que se realice

DR1/DR2 Tiempo de recuperación de la conexión que debe estar presente sin interrupción hasta que se realice

OU1 Función de conmutación del punto de interrupción (1 ó 2) OU2 HNO = función de histéresis, contacto normalmente abierto

UNIT Conmutación de la unidad SETR

OFS Desviación máxima de 1.500 mm (distancia entre el valor inicial del rango de medida y el fondo del

DISM Valor visualizado en el modo de pantalla

DISR Girar la pantalla por 180° RHL Borrar la memoria de los valores mín./máx. PAS Introducción de la contraseña, 0000 = sin contraseña, introducción de la contraseña dígito por dígito TAG Introducción del número alfanumérico de 16 dígitos del punto de medición

un cambio eléctrico de señal (SP1 o SP2)

un cambio eléctrico de señal (RP1 o RP2)

HNC = histéresis, contacto normalmente cerrado FNO = función de ventana, contacto normalmente abierto FNC = función de ventana, contacto normalmente cerrado

Subdivisión del rango de medida (salida analógica) "4 mA" ó "0 V" dene el nivel con que la señal de salida debe ser 4 mA ó 0 V. "20 mA" ó "10 V" dene el nivel con que la señal de salida debe ser 20 mA ó 10 V.

depósito). No posible con la unidad "%".

ACT = nivel actual; LOW, HIGH = nivel mínima, máxima OFF = visualización apagada; SP1/FH1 = Función punto de conmutación 1, RP1/FL1 = Función punto de retroceso 1, SP2/FH2 = Función punto de conmutación 2, RP2/FL2 = Función punto de retroceso 2

96 WIKA manual de instrucciones interruptor de nivel modelo LSD-30

11613033.01 01/2012 GB/D/F/E

6. Puesta en servicio, funcionamiento

Menú (programación y ajuste de fábrica)

Modo de pantalla

Accionamiento prolongado de la tecla "MENÚ"

▲ ▼

Modo de programación

▲ ▼

SP1 / FH1

▲ ▼

RP1 / FL1

▲ ▼

SP2 / FH2

▲ ▼

RP2 / FL2

▲ ▼

EF RES

END END

▼ ▼ ▼ ▼

Modo de pantalla

11613033.01 01/2012 GB/D/F/E

Valor

▲ ▼

DS1

▲ ▼

DR1

▲ ▼

DS2

▲ ▼

DR2

▲ ▼

OU1

▲ ▼

OU2

▲ ▼

UNIT

▲ ▼

SETR

OFS

▲ ▼

DISR

▲ ▼

RHL

▲ ▼

PAS

▲ ▼

TAG

▲ ▼

Mín: MBA + 0,5 %, Máx: MBE MBE

Mín: MBA, Máx: SP1 -0,5 % MBE -10 %

Mín: MBA + 0,5 %, Máx: MBE MBE

Mín: MBA, Máx: SP2 -0,5 % MBE -10%

Sí / no

Valor

PARA

Unidad

4 mA / 0 V Valor

▲ ▼

20 mA / 10 V Valor

Sí / no

PARA

Sí / no

Valor

Leyenda: MBA = Valor inicial del rango de medida MBE = Final del rango de medida

Restablecer el ajuste de fábrica

0 ... 50 s 0 s

HNO, HNC, FNO, FNC HNO

mm, cm, inch, % según pedido

Desviación máxima de 1.500 mm ACT, HIGH, LOW, OFF, SP1/FH1, RP1/FL1,

SP2/FH2, RP2/FL2 Girar 180° la pantalla

Reponer HIGH, LOW

Contraseña sin

Número del punto de medición sin

MBA + máx. 25 % del span

MBE - máx. 25 % del span

Ajuste de fábrica:

MBA

MBE

0 mm

ACTDISM

97WIKA manual de instrucciones interruptor de nivel modelo LSD-30

6. Puesta en servicio, funcionamiento

6.4 Función de conmutación

Función de histéresis

Si el nivel oscila alrededor del valor nominal, la histéresis mantiene estable el estado de conmutación de las salidas. Al ascender el nivel, la salida conmuta al alcanzar el punto de interrupción (SP).

■

Contacto de trabajo (HNO): activo

■

Contacto de ruptura (HNC): inactivo

Si el nivel vuelve a caer, la salida conmuta a la posición anterior tan solo una vez alcanzado el punto de retroceso (RP).

■

Contacto de trabajo (HNO): inactivo

■

Contacto de ruptura (HNC): activo

Función de ventana

La función de ventana permite controlar una zona determinada. Si el nivel se encuentra entre la ventana High (FH) y la ventana Low (FL), la salida conmuta.

■

Contacto de trabajo (FNO): activo

■

Contacto de ruptura (FNC): inactivo

Si el nivel se encuentra fuera de la ventana High (FH) y la ventana Low (FL), la salida no conmuta.

Fig.: Función de histéresis

■

Contacto de trabajo (FNO): inactivo

■

Contacto de ruptura (FNC): activo

Fig.: Función de ventana

98 WIKA manual de instrucciones interruptor de nivel modelo LSD-30

11613033.01 01/2012 GB/D/F/E

6. Puesta en servicio, funcionamiento

Tiempo de recuperación (de 0 a 50 s)

Así pueden ltrarse las variaciones del nivel de duración breve o de alta frecuencia no deseadas (amortiguación). Para que la salida conmute, el nivel debe aplicarse por lo durante el tiempo preajustado. La salida no cambia su estado inmediatamente después de alcanzar el evento de conmutación (SP), sino una vez expirado el tiempo de retardo ajustado (DS).

Si el evento de conmutación ya no está presente después de la nalización del tiempo de recuperación, el punto de interrupción no se modica. La salida conmuta a la posición anterior tan solo cuando el nivel ha caído al punto de retroceso (RP) y permanece en dicho punto o por debajo de él por lo menos el tiempo de retardo (DR) ajustado.

Fig.: Tiempos de retardo

11613033.01 01/2012 GB/D/F/E

99WIKA manual de instrucciones interruptor de nivel modelo LSD-30

7. Mantenimiento y limpieza / 8. Fallos

7. Mantenimiento y limpieza

7.1 Mantenimiento

Este instrumento no requiere mantenimiento. Todas las reparaciones solamente las debe efectuar el fabricante.

7.2 Limpieza

¡CUIDADO!

■

8. Fallos

En caso de averías, vericar en primer lugar la conexión mecánica y eléctrica del interruptor de nivel.

Antes de limpiar el instrumento, apagarlo debidamente y desconectarlo de la energía auxiliar.

■

No exponer el elemento de medición a cargas mecánicas elevadas durante la limpieza.

■

No exponer el otador a cargas de impacto.

■

Limpiar el instrumento con un trapo húmedo.

■

Una vez desmontado el instrumento se debe enjuagar y limpiar antes de devolverlo para proteger a las personas y el medio ambiente contra residuos del medio de medición.

■

Restos de medios en instrumentos desmontados pueden causar riesgos para personas, medio ambiente e instalación. Tomar adecuadas medidas de precaución.

Véase el capítulo "9.2 Devolución" para obtener más información acerca de la devolución del instrumento.

Indicación de errores

En la pantalla del instrumento se visualizan los fallos internos. La siguiente tabla muestra los códigos de fallo y su signicado.

100 WIKA manual de instrucciones interruptor de nivel modelo LSD-30

11613033.01 01/2012 GB/D/F/E

WIKA LSD-30 User Manual [en, de, es, fr]

Specifications and Main Features

Frequently Asked Questions

User Manual
