WIKA AC-1 User Manual [en, de, es, fr]

Operating instructions
Betriebsanleitung
Mode d'emploi
Manual de instrucciones

Pressure transmitter model AC-1
Druckmessumformer Typ AC-1
Transmetteur de pression type AC-1
Transmisor de presión modelo AC-1

Pressure transmitter model AC-1

GB

D

F

E

GB

Operating instructions model AC-1 Page 3 - 22

D

Betriebsanleitung Typ AC-1 Seite 23 - 44

F

Mode d'emploi type AC-1 Page 45 - 66

E

Manual de instrucciones modelo AC-1 Página 67 - 87

© 2012 WIKA Alexander Wiegand SE & Co. KG
All rights reserved. / Alle Rechte vorbehalten.
WIKA® is a registered trademark in various countries.
WIKA® ist eine geschützte Marke in verschiedenen Ländern.

Prior to starting any work, read the operating instructions!
Keep for later use!

Vor Beginn aller Arbeiten Betriebsanleitung lesen!
Zum späteren Gebrauch aufbewahren!

Lire le mode d'emploi avant de commencer toute opération !
A conserver pour une utilisation ultérieure !

¡Leer el manual de instrucciones antes de comenzar cualquier trabajo!
¡Guardar el manual para una eventual consulta posterior!

2 WIKA operating instructions pressure transmitter model AC-1

14026285.01 11/2012 GB/D/F/E

Contents

Contents

1. General information 4

2. Safety 6

3. Specications 9

4. Design and function 15

5. Transport, packaging and storage 15

6. Commissioning, operation 16

7. Maintenance and cleaning 20

8. Faults 20

9. Dismounting, return and disposal 22

Appendix 1: EC Declaration of conformity model AC-1 43

GB

Declarations of conformity can be found online at www.wika.com.

14026285.01 11/2012 GB/D/F/E

3WIKA operating instructions pressure transmitter model AC-1

1. General information

1. General information

■

The pressure transmitter described in the operating instructions has been designed and

GB

manufactured using state-of-the-art technology. All components are subject to stringent quality and
environmental criteria during production. Our management systems are certied to ISO 9001 and
ISO 14001.

■

These operating instructions contain important information on handling the instrument. Working
safely requires that all safety instructions and work instructions are observed.

■

Observe the relevant local accident prevention regulations and general safety regulations for the
instrument's range of use.

■

The operating instructions are part of the product and must be kept in the immediate vicinity of the
instrument and readily accessible to skilled personnel at any time.

■

Skilled personnel must have carefully read and understood the operating instructions, prior to
beginning any work.

■

The manufacturer's liability is void in the case of any damage caused by using the product contrary
to its intended use, non-compliance with these operating instructions, assignment of insuciently
qualied skilled personnel or unauthorised modications to the instrument.

■

The general terms and conditions contained in the sales documentation shall apply.

■

Subject to technical modications.

■

Further information:

- Internet address: www.wika.de / www.wika.com

- Relevant data sheet: PE 81.46

- Application consultant:

Tel.: [phone]
Fax: [phone]
E-mail: [e-mail]

4 WIKA operating instructions pressure transmitter model AC-1

14026285.01 11/2012 GB/D/F/E

1. General information

Explanation of symbols

WARNING!

... indicates a potentially dangerous situation that can result in serious injury or death, if not
avoided.

CAUTION!
... indicates a potentially dangerous situation that can result in light injuries or damage to
equipment or the environment, if not avoided.

Information

… points out useful tips, recommendations and information for ecient and trouble-free
operation.

Abbreviations

2-wire The two connection lines are used for the voltage supply.

The measurement signal also provides the supply current.

3-wire Two connection lines are used for the power supply.

One connection line is used for the measurement signal.

U

B

0V Negative power supply terminal
S

+

Positive power supply terminal

Positive output terminal

GB

14026285.01 11/2012 GB/D/F/E

5WIKA operating instructions pressure transmitter model AC-1

2. Safety

2. Safety

WARNING!

GB

2.1 Intended use

The pressure transmitter is used to convert pressure into an electrical signal.

The instrument has been designed and built solely for the intended use described here, and may only
be used accordingly.

The technical specications contained in these operating instructions must be observed.
Improper handling or operation of the pressure transmitter outside of its technical specications requires
the instrument to be taken out of service immediately and inspected by an authorised WIKA service
engineer.

Before installation, commissioning and operation, ensure that the appropriate pressure
transmitter has been selected in terms of measuring range, design and specic measuring
conditions.
Non-observance can result in serious injury and/or damage to equipment.

WARNING!

■

Open the connections only after the system has been depressurised.

■

Observe the working conditions in accordance with chapter 3 "Specications".

■

Always operate the pressure transmitter within the overpressure limit.

Further important safety instructions can be found in the individual chapters of these
operating instructions.

The manufacturer shall not be liable for claims of any type based on operation contrary to the intended
use.

6 WIKA operating instructions pressure transmitter model AC-1

14026285.01 11/2012 GB/D/F/E

2. Safety

2.2 Personnel qualication

WARNING!
Risk of injury should qualication be insucient!

Improper handling can result in considerable injury and damage to equipment.
The activities described in these operating instructions may only be carried out by skilled
personnel who have the qualications described below.

Skilled personnel

Skilled personnel are understood to be personnel who, based on their technical training, knowledge
of measurement and control technology and on their experience and knowledge of country-specic
regulations, current standards and directives, are capable of carrying out the work described and
independently recognising potential hazards.

Special operating conditions require further appropriate knowledge, e.g. of aggressive media.

2.3 Special hazards

WARNING!

For hazardous media such as oxygen, acetylene, ammable or toxic gases or liquids,
and refrigeration plants, compressors, etc., in addition to all standard regulations, the
appropriate existing codes or regulations must also be followed.

WARNING!

Residual media in dismounted pressure transmitters can result in a risk to persons, the
environment and equipment.
Take sucient precautionary measures.

GB

14026285.01 11/2012 GB/D/F/E

7WIKA operating instructions pressure transmitter model AC-1

2. Safety

2.4 Labelling / safety marks

Product label

GB

Measuring range

Output signal

P# Product No.
S# Serial No.

Pin assignment

If the serial number becomes illegible due to mechanical damage or overpainting, traceability will no
longer be possible.

Explanation of symbols

CE, Communauté Européenne

Instruments bearing this mark comply with the relevant European directives.

cRUus, Underwriters Laboratories Inc.

®

The instrument was inspected in accordance with the applicable US standards and
certied by UL. The UL Recognized Component Mark denotes components recognised
by UL that serve as a component of another product.

8 WIKA operating instructions pressure transmitter model AC-1

14026285.01 11/2012 GB/D/F/E

3. Specications

3.1 Measuring ranges

Relative pressure

bar Measuring range 0 ... 6 0 ... 10 0 ... 15 0 ... 16 0 ... 20 0 ... 25

Overpressure limit 20 20 40 40 40 40
Burst pressure 25 25 50 50 50 50

Measuring range 0 ... 30 0 ... 35 0 ... 40 0 ... 45 0 ... 50 0 ... 60

Overpressure limit 100 100 100 100 100 100
Burst pressure 120 120 120 120 120 120

psi Measuring range 0 ... 100 0 ... 150 0 ... 200 0 ... 250 0 ... 300 0 ... 350

Overpressure limit 300 300 600 600 600 600
Burst pressure 375 375 750 750 750 750

Measuring range 0 ... 400 0 ... 450 0 ... 500 0 ... 550 0 ... 600 0 ... 650

Overpressure limit 600 1,450 1,450 1,450 1,450 1,450
Burst pressure 750 1,800 1,800 1,800 1,800 1,800

Measuring range 0 ... 700 0 ... 750 0 ... 800 0 ... 850

Overpressure limit 1,450 1,450 1,450 1,450
Burst pressure 1,800 1,800 1,800 1,800

GB

14026285.01 11/2012 GB/D/F/E

9WIKA operating instructions pressure transmitter model AC-1

3. Specications

Vacuum and +/- measuring range

bar Measuring range -1 ... +7 -1 ... +9 -1 ... +10 -1 ... +15

GB

Overpressure limit 20 20 20 40
Burst pressure 25 25 25 50

Measuring range -1 ... +20 -1 ... +25 -1 ... +29 -1 ... +45

Overpressure limit 40 40 100 100
Burst pressure 50 50 120 120

Measuring range -0.5 ... +7 -0.5 ... +10

Overpressure limit 20 20
Burst pressure 25 25

psi Measuring range

Overpressure limit 300 300 600 600
Burst pressure 375 375 750 750

Measuring range

Overpressure limit 600 600 600 1,450
Burst pressure 750 750 750 1,800

Measuring range

Overpressure limit 1,450 1,450 1,450
Burst pressure 1,800 1,800 1,800

-30 inHg ... +100 -30 inHg ... +145 -30 inHg ... +200 -30 inHg ... +250

-30 inHg ... +300 -30 inHg ... +350 -30 inHg ... +400 -30 inHg ... +450

-30 inHg ... +500 -30 inHg ... +550 -30 inHg ... +600

Vacuum tightness

Yes

10 WIKA operating instructions pressure transmitter model AC-1

14026285.01 11/2012 GB/D/F/E

3. Specications

3.2 Output signals

Signal type Signal

Current (2-wire) 4 ... 20 mA
Voltage (3-wire) DC 0 ... 10 V

Ratiometric (3-wire) DC 0.5 ... 4.5 V

DC 1 ... 5 V

Load in Ω

■

Current output (2-wire): ≤ (power supply - 7 V) / 0.02 A

■

Voltage output (3-wire): > max. signal / 1 mA

3.3 Voltage supply

The permissible power supply depends on the corresponding value of the output signal.

■

4 ... 20 mA: DC 7 ... 30 V

■

DC 0 ... 10 V: DC 14 ... 30 V

■

DC 1 ... 5 V: DC 8 ... 30 V

■

DC 0.5 ... 4.5 V ratiometric: DC 4.5 ... 5.5 V

3.4 Reference conditions (per IEC 61298-1)

Temperature

15 ... 25 °C

Atmospheric pressure

860 ... 1,060 mbar

GB

14026285.01 11/2012 GB/D/F/E

11WIKA operating instructions pressure transmitter model AC-1

3. Specications

Humidity

45 ... 75 % relative

Power supply

GB

■

DC 24 V

■

DC 5 V with ratiometric output signal

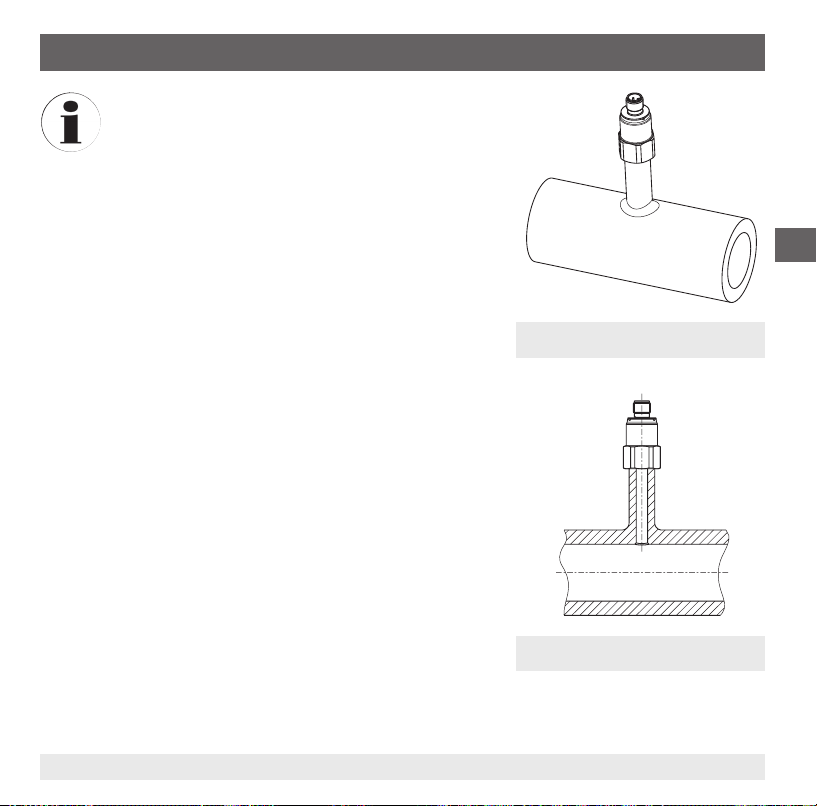

Mounting position

Calibrated in vertical mounting position with pressure connection facing downwards.

3.5 Accuracy data

Accuracy at reference conditions

≤ 2 % of span

Including non-linearity, hysteresis, zero oset and end value deviation (corresponds to measured error
per IEC 61298-2).

Temperature error at -25 ... +85 °C

■

Mean temperature coecient of zero point
typical: ≤ ±0.5% of span/10 K

■

Mean temperature coecient of span
≤ 0.3 % of span/10 K

Settling time

≤ 5 ms

Long-term drift (per IEC 61298-2)

≤ 0.3 % of span/year

12 WIKA operating instructions pressure transmitter model AC-1

14026285.01 11/2012 GB/D/F/E

3. Specications

3.6 Operating conditions

Ingress protection (per IEC 60529)

The ingress protection depends on the type of electrical connection.

■

Circular connector M12 x 1: IP 67

■

Metri-Pack series 150: IP 67

■

Cable outlet: IP 69K

The stated ingress protection only applies when plugged in using mating connectors that have the
appropriate ingress protection.

Temperatures

■

Medium: -40 ... +100 °C -40 ... +212 °F

■

Ambient: -25 ... +85 °C -13 ... +185 °F

■

Storage: -25 ... +85 °C -13 ... +185 °F

Resistance

The pressure transmitter is resistant to the refrigerants R12, R22, R134a, R404a, R407c, R410a, R502,
R507.

Resistance to further refrigerants on request.

3.7 Electrical connections

Short-circuit resistance

S+ vs. 0V

Reverse polarity protection

UB vs. 0V

GB

14026285.01 11/2012 GB/D/F/E

13WIKA operating instructions pressure transmitter model AC-1

3. Specications

Overvoltage protection

max. DC 36 V

Insulation voltage

GB

DC 500 V

3.8 Materials

Wetted parts

■

Process connection from brass

■

Sensor from ceramic Al2O3 96 %

■

O-ring from CR70 (chloroprene)

Non-wetted parts

■

Case from brass

■

Electrical connection from highly resistant, glass-bre reinforced plastic PBT GF 30

3.9 Approvals, directives and certicates

Approval (option)

cRUus (recognition)

CE conformity

EMC directive 2004/108/EC, EN 61326 emission (group 1, class B) and interference immunity (indus­trial application)

For special model numbers, e.g. AC-10000, please note the specications stated on the delivery note.
For further specications see WIKA data sheet PE 81.46 and the order documentation.

14 WIKA operating instructions pressure transmitter model AC-1

14026285.01 11/2012 GB/D/F/E

4. Design and function / 5. Transport, packaging ...

4. Design and function

4.1 Description

The prevailing pressure is measured at the sensor element through the deformation of a diaphragm.
By supplying power, this deformation of the diaphragm is converted into an electrical signal. The output
signal from the pressure transmitter is amplied and standardised.

4.2 Scope of delivery

Cross-check the scope of delivery with the delivery note.

5. Transport, packaging and storage

5.1 Transport

Check the pressure transmitter for any damage that may have been caused during transportation.
Obvious damage must be reported immediately.

5.2 Packaging

Do not remove packaging until just before mounting.
Keep the packaging as it will provide optimum protection during transport
(e.g. change in installation site, sending for repair).

5.3 Storage

Permissible conditions at the place of storage:

Storage temperature: See chapter 3.6 "Operating conditions"

GB

WARNING!

Before storing the pressure transmitter (following operation), remove any residual media.
This is of particular importance if the medium is hazardous to health, e.g. caustic, toxic,
carcinogenic, radioactive, etc..

14026285.01 11/2012 GB/D/F/E

15WIKA operating instructions pressure transmitter model AC-1

6. Commissioning, operation

6. Commissioning, operation

CAUTION!

GB

6.1 Mechanical mounting

■

The sealing faces at the instrument have to be undamaged and
clean.

■

When screwing the instrument in, the force required to do this must
not be applied through the casing, but only through the spanner ats
provided for this purpose and using a suitable tool.

The correct torque depends on the dimensions of the process
connection and the gasket used (form/material).

Prior to commissioning, the pressure transmitter must be subjected to a visual inspection.
Only use the pressure transmitter if it is in perfect condition with respect to safety.

Do not exceed the following tightening torque:
max. 30 Nm

■

When screwing in, do not cross the threads.

■

For information on tapped holes and welding sockets, see Technical Information IN 00.14 at
www.wika.com.

Spanner ats

16 WIKA operating instructions pressure transmitter model AC-1

14026285.01 11/2012 GB/D/F/E

6. Commissioning, operation

Sealing of the process connection

Parallel threads



Tapered threads

GB



per EN 837 per DIN 3852-E

Correct sealing of the process connections with
parallel threads at the sealing face  must be
made using suitable at gaskets, sealing rings or
WIKA prole sealings.

For further information on seals see WIKA data sheet AC 09.08 or under www.wika.com.

6.2 Electrical mounting

■

The instrument must be grounded via the process connection!

■

The power supply for the pressure transmitter must be made via an energy-limited electrical circuit
in accordance with section 9.3 of UL/EN/IEC 61010-1, or an LPS to UL/EN/IEC 60950-1, or class 2
in accordance with UL1310/UL1585 (NEC or CEC). The power supply must be suitable for operation
above 2,000 m should the pressure transmitter be used at this altitude.

14026285.01 11/2012 GB/D/F/E

For sealing process connections with tapered
threads, the sealing must be made in the threads
using additional sealing material, e.g. PTFE tape
(EN 837-2).

NPT, R and PT

17WIKA operating instructions pressure transmitter model AC-1

6. Commissioning, operation

■

Select a cable diameter that matches the cable gland of the mating connector.
Connect the pins of the mating connector in accordance with the connection diagram.
Ensure that all seals are correctly tted and have not been damaged.

GB

Tighten the cable gland and check that the seal is correctly seated, in order to ensure the ingress
protection.

■

For cable outlets, make sure that no moisture enters at the cable end.

Connection diagrams

Circular connector M12 x 1

2-wire 3-wire

UB1 1

0V 3 3

S+ - 4

Metri-Pack series 150

2-wire 3-wire

UBB B

0V C A

S+ - C

Cable outlet

2-wire 3-wire

UBbrown brown

0V green green

S+ - white

Wire cross-section 3 x 0.14 mm
Cable diameter 3.2 mm

2

18 WIKA operating instructions pressure transmitter model AC-1

14026285.01 11/2012 GB/D/F/E

6. Commissioning, operation

Humidity can aect the operating characteristics of
electronic components and sensors,
positioning prevents problems and extends the
service life. Electronic components and sensors can
be adversely aected due to temperature changes in
combination with condensing humidity (e.g. in evapo­rators with de-icing systems).

Although the ingress protection of the pressure
transmitter is IP 67 or IP 6K9K, this is not hermetically
sealed. Under critical conditions, there is the danger
that small air volumes can penetrate or diuse
through the case. Thus, over time, humidity can
collect in the sensor and cause measuring errors.

It is therefore recommended that the pressure trans­mitter is placed in a location with low humidity and
temperature uctuations. For chill cabinets or cold
rooms, this place is on the inlet pipe on the outside of
the main cooling chamber, e.g. below the chill cabinet
where the piping comes out of the chill cabinet.

If positioning is required closer to the evaporator, it is
recommended that a capillary
evaporator outlet line and the pressure transmitter.

thus a good

is used between the

Pressure transmitter with capillary
(exterior view)

GB

14026285.01 11/2012 GB/D/F/E

Pressure transmitter with capillary
(cross-section)

19WIKA operating instructions pressure transmitter model AC-1

7. Maintenance and cleaning / 8. Faults

7. Maintenance and cleaning

7.1 Maintenance

This pressure transmitter is maintenance-free.

GB

Repairs must only be carried out by the manufacturer.

7.2 Cleaning

CAUTION!

■

Before cleaning, correctly disconnect the pressure transmitter from the pressure supply,
switch it o and disconnect it from the voltage supply.

■

Clean the instrument with a moist cloth.

■

Wash or clean the dismounted instrument before returning it in order to protect person­nel and the environment from exposure to residual media.

■

Residual media in dismounted instruments can result in a risk to persons, the
environment and equipment. Take sucient precautionary measures.

For information on returning the instrument see chapter 9.2 "Return".

8. Faults

In the event of any faults, rst check whether the pressure transmitter is mounted correctly, mechanically
and electrically.

Faults Causes Measures

Constant output signal upon
change in pressure

No/wrong output signal Wiring error Observe the pin assignment

20 WIKA operating instructions pressure transmitter model AC-1

Mechanical overload caused by
overpressure

Wrong power supply

Replace instrument; if it fails repeatedly,
contact the manufacturer

14026285.01 11/2012 GB/D/F/E

8. Faults

Faults Causes Measures

No output signal No/wrong power supply

Cable break

Signal span too small Power supply too high/low

Mechanical overload caused by

overpressure
Signal span drops Moisture has entered Fit the cable correctly
Signal span varies EMC interference sources in the

environment

Instrument not grounded

Strongly varying power supply

Strongly varying pressure of the

process medium

If complaint is unjustied, the complaint processing fees will be charged.

CAUTION!

If faults cannot be eliminated by means of the measures listed above, shut down the
pressure transmitter immediately, and ensure that pressure and/or signal are no longer
present, and secure the instrument from being put back into operation inadvertently. In this
case, contact the manufacturer. If a return is needed, please follow the instructions given in
chapter 9.2 "Return".

Correct the power supply

Check the continuity
Correct the power supply

Replace instrument

Shield instrument; cable shield; remove
source of interference

Ground the instrument

Stabilise the power supply

Damping, consulting by the manufacturer

GB

14026285.01 11/2012 GB/D/F/E

21WIKA operating instructions pressure transmitter model AC-1

9. Dismounting, return and disposal

9. Dismounting, return and disposal

WARNING!

GB

9.1 Dismounting

Only disconnect the pressure transmitter once the system has been depressurised!

9.2 Return

When returning the instrument, use the original packaging or a suitable transport package.

9.3 Disposal

Incorrect disposal can put the environment at risk.
Dispose of instrument components and packaging materials in an environmentally compatible way and
in accordance with the country-specic waste disposal regulations.

Residual media in dismounted pressure transmitters can result in a risk to persons, the
environment and equipment.
Take sucient precautionary measures.

WARNING!
Absolutely observe when shipping the pressure transmitter:

All pressure transmitters delivered to WIKA must be free from any kind of hazardous
substances (acids, bases, solutions, etc.).

Information on returns can be found under the heading "Service" on our local website.

22 WIKA operating instructions pressure transmitter model AC-1

14026285.01 11/2012 GB/D/F/E

Inhalt

Inhalt

1. Allgemeines 24

2. Sicherheit 26

3. Technische Daten 29

4. Aufbau und Funktion 35

5. Transport, Verpackung und Lagerung 35

6. Inbetriebnahme, Betrieb 36

7. Wartung und Reinigung 40

8. Störungen 40

9. Demontage, Rücksendung und Entsorgung 42

Anlage 1: EG-Konformitätserklärung Typ AC-1 43

Konformitätserklärungen nden Sie online unter www.wika.de.

14026285.01 11/2012 GB/D/F/E

D

23WIKA Betriebsanleitung Druckmessumformer Typ AC-1

1. Allgemeines

1. Allgemeines

■

Der in der Betriebsanleitung beschriebene Druckmessumformer wird nach den neuesten
Erkenntnissen konstruiert und gefertigt.
Alle Komponenten unterliegen während der Fertigung strengen Qualitäts- und Umweltkriterien.

D

Unsere Managementsysteme sind nach ISO 9001 und ISO 14001 zertiziert.

■

Diese Betriebsanleitung gibt wichtige Hinweise zum Umgang mit dem Gerät. Voraussetzung
für sicheres Arbeiten ist die Einhaltung aller angegebenen Sicherheitshinweise und
Handlungsanweisungen.

■

Die für den Einsatzbereich des Gerätes geltenden örtlichen Unfallverhütungsvorschriften und
allgemeinen Sicherheitsbestimmungen einhalten.

■

Die Betriebsanleitung ist Produktbestandteil und muss in unmittelbarer Nähe des Gerätes für das
Fachpersonal jederzeit zugänglich aufbewahrt werden.

■

Das Fachpersonal muss die Betriebsanleitung vor Beginn aller Arbeiten sorgfältig durchgelesen und
verstanden haben.

■

Die Haftung des Herstellers erlischt bei Schäden durch bestimmungswidrige Verwendung,
Nichtbeachten dieser Betriebsanleitung, Einsatz ungenügend qualizierten Fachpersonals sowie
eigenmächtiger Veränderung am Gerät.

■

Es gelten die allgemeinen Geschäftsbedingungen in den Verkaufsunterlagen.

■

Technische Änderungen vorbehalten.

■

Weitere Informationen:

- Internet-Adresse: www.wika.de / www.wika.com

- zugehöriges Datenblatt: PE 81.46

- Anwendungsberater:

Tel.: [phone]
Fax: [phone]
E-Mail: [e-mail]

24 WIKA Betriebsanleitung Druckmessumformer Typ AC-1

14026285.01 11/2012 GB/D/F/E

1. Allgemeines

Symbolerklärung

WARNUNG!

… weist auf eine möglicherweise gefährliche Situation hin, die zum Tod oder zu schweren
Verletzungen führen kann, wenn sie nicht gemieden wird.

VORSICHT!
… weist auf eine möglicherweise gefährliche Situation hin, die zu geringfügigen oder
leichten Verletzungen bzw. Sach- und Umweltschäden führen kann, wenn sie nicht
gemieden wird.

Information

… hebt nützliche Tipps und Empfehlungen sowie Informationen für einen ezienten und
störungsfreien Betrieb hervor.

Abkürzungen

2-Leiter Die zwei Anschlussleitungen dienen zur Spannungsversorgung.

Der Speisestrom ist das Messsignal.

3-Leiter Zwei Anschlussleitungen dienen zur Spannungsversorgung.

Eine Anschlussleitung dient für das Messsignal.

U

B

0V Negativer Versorgungsanschluss
S

+

Positiver Versorgungsanschluss

Positiver Messanschluss

D

14026285.01 11/2012 GB/D/F/E

25WIKA Betriebsanleitung Druckmessumformer Typ AC-1

2. Sicherheit

2. Sicherheit

WARNUNG!

Vor Montage, Inbetriebnahme und Betrieb sicherstellen, dass der richtige
Druckmessumformer hinsichtlich Messbereich, Ausführung und spezischen

D

2.1 Bestimmungsgemäße Verwendung

Der Druckmessumformer dient zum Umwandeln von Druck in ein elektrisches Signal.

Das Gerät ist ausschließlich für den hier beschriebenen bestimmungsgemäßen Verwendungszweck
konzipiert und konstruiert und darf nur dementsprechend verwendet werden.

Die technischen Spezikationen in dieser Betriebsanleitung sind einzuhalten. Eine unsachgemäße
Handhabung oder ein Betreiben des Druckmessumformers außerhalb der technischen Spezikationen
macht die sofortige Stilllegung und Überprüfung durch einen autorisierten WIKA-Servicemitarbeiter
erforderlich.

Messbedingungen ausgewählt wurde.
Bei Nichtbeachten können schwere Körperverletzungen und/oder Sachschäden auftreten.

WARNUNG!

■

Anschlüsse nur im drucklosen Zustand önen.

■

Betriebsparameter gemäß Kapitel 3 „Technische Daten“ beachten.

■

Druckmessumformer immer innerhalb der Überlast-Druckgrenze betreiben.

Weitere wichtige Sicherheitshinweise benden sich in den einzelnen Kapiteln dieser
Betriebsanleitung.

Ansprüche jeglicher Art aufgrund von nicht bestimmungsgemäßer Verwendung sind ausgeschlossen.

26 WIKA Betriebsanleitung Druckmessumformer Typ AC-1

14026285.01 11/2012 GB/D/F/E

2. Sicherheit

2.2 Personalqualikation

WARNUNG!
Verletzungsgefahr bei unzureichender Qualikation!

Unsachgemäßer Umgang kann zu erheblichen Personen- und Sachschäden führen.
Die in dieser Betriebsanleitung beschriebenen Tätigkeiten nur durch Fachpersonal nachfol­gend beschriebener Qualikation durchführen lassen.

Fachpersonal

Das Fachpersonal ist aufgrund seiner fachlichen Ausbildung, seiner Kenntnisse der Mess- und
Regelungstechnik und seiner Erfahrungen sowie Kenntnis der landesspezischen Vorschriften,
geltenden Normen und Richtlinien in der Lage, die beschriebenen Arbeiten auszuführen und mögliche
Gefahren selbstständig zu erkennen.

Spezielle Einsatzbedingungen verlangen weiteres entsprechendes Wissen, z. B. über aggressive Medien.

2.3 Besondere Gefahren

WARNUNG!

Bei gefährlichen Messstoen wie z. B. Sauersto, Acetylen, brennbaren oder giftigen
Stoen, sowie bei Kälteanlagen, Kompressoren etc. müssen über die gesamten
allgemeinen Regeln hinaus die einschlägigen Vorschriften beachtet werden.

WARNUNG!

Messstoreste in ausgebauten Druckmessumformern können zur Gefährdung von
Personen, Umwelt und Einrichtung führen.
Ausreichende Vorsichtsmaßnahmen ergreifen.

D

14026285.01 11/2012 GB/D/F/E

27WIKA Betriebsanleitung Druckmessumformer Typ AC-1

2. Sicherheit

2.4 Beschilderung / Sicherheitskennzeichnungen

Typenschild

Messbereich

Ausgangssignal

D

P# Erzeugnis-Nr.
S# Serien-Nr.

Wird die Seriennummer durch mechanische Beschädigung oder Übermalen unleserlich, ist eine
Rückverfolgbarkeit nicht mehr möglich.

Symbolerklärung

CE, Communauté Européenne

Geräte mit dieser Kennzeichnung stimmen überein mit den zutreenden europäischen
Richtlinien.

cRUus, Underwriters Laboratories Inc.

Das Gerät wurde nach den anwendbaren US-amerikanischen Normen geprüft und
von UL zertiziert. Die Recognized Component Mark kennzeichnet von UL anerkannte
Komponenten, die als Bauteil eines anderen Produktes dienen.

28 WIKA Betriebsanleitung Druckmessumformer Typ AC-1

Anschlussbelegung

®

14026285.01 11/2012 GB/D/F/E

3. Technische Daten

3.1 Messbereiche

Relativdruck

bar Messbereich 0 ... 6 0 ... 10 0 ... 15 0 ... 16 0 ... 20 0 ... 25

Überlast-Druckgrenze 20 20 40 40 40 40
Berstdruck 25 25 50 50 50 50

Messbereich 0 ... 30 0 ... 35 0 ... 40 0 ... 45 0 ... 50 0 ... 60

Überlast-Druckgrenze 100 100 100 100 100 100
Berstdruck 120 120 120 120 120 120

psi Messbereich 0 ... 100 0 ... 150 0 ... 200 0 ... 250 0 ... 300 0 ... 350

Überlast-Druckgrenze 300 300 600 600 600 600
Berstdruck 375 375 750 750 750 750

Messbereich 0 ... 400 0 ... 450 0 ... 500 0 ... 550 0 ... 600 0 ... 650

Überlast-Druckgrenze 600 1.450 1.450 1.450 1.450 1.450
Berstdruck 750 1.800 1.800 1.800 1.800 1.800

Messbereich 0 ... 700 0 ... 750 0 ... 800 0 ... 850

Überlast-Druckgrenze 1.450 1.450 1.450 1.450
Berstdruck 1.800 1.800 1.800 1.800

D

14026285.01 11/2012 GB/D/F/E

29WIKA Betriebsanleitung Druckmessumformer Typ AC-1

3. Technische Daten

Vakuum- und +/- Messbereich

bar Messbereich -1 ... +7 -1 ... +9 -1 ... +10 -1 ... +15

Überlast-Druckgrenze 20 20 20 40
Berstdruck 25 25 25 50

D

Messbereich -1 ... +20 -1 ... +25 -1 ... +29 -1 ... +45

Überlast-Druckgrenze 40 40 100 100
Berstdruck 50 50 120 120

Messbereich -0,5 ... +7 -0,5 ... +10

Überlast-Druckgrenze 20 20
Berstdruck 25 25

psi Messbereich

Überlast-Druckgrenze 300 300 600 600
Berstdruck 375 375 750 750

Messbereich

Überlast-Druckgrenze 600 600 600 1.450
Berstdruck 750 750 750 1.800

Messbereich

Überlast-Druckgrenze 1.450 1.450 1.450
Berstdruck 1.800 1.800 1.800

-30 inHg ... +100 -30 inHg ... +145 -30 inHg ... +200 -30 inHg ... +250

-30 inHg ... +300 -30 inHg ... +350 -30 inHg ... +400 -30 inHg ... +450

-30 inHg ... +500 -30 inHg ... +550 -30 inHg ... +600

Vakuumfestigkeit

Ja

30 WIKA Betriebsanleitung Druckmessumformer Typ AC-1

14026285.01 11/2012 GB/D/F/E

3. Technische Daten

3.2 Ausgangssignale

Signalart Signal

Strom (2-Leiter) 4 ... 20 mA
Spannung (3-Leiter) DC 0 ... 10 V

Ratiometrisch (3-Leiter) DC 0,5 ... 4,5 V

Bürde in Ω

■

Stromausgang (2-Leiter): ≤ (Hilfsenergie - 7 V) / 0,02 A

■

Spannungsausgang (3-Leiter): > max. Signal / 1 mA

3.3 Spannungsversorgung

Die zulässige Hilfsenergie ist vom jeweiligen Wert des Ausgangssignals abhängig.

■

4 ... 20 mA: DC 7 ... 30 V

■

DC 0 ... 10 V: DC 14 ... 30 V

■

DC 1 ... 5 V: DC 8 ... 30 V

■

DC 0,5 ... 4,5 V ratiometrisch: DC 4,5 ... 5,5 V

3.4 Referenzbedingungen (nach IEC 61298-1)

Temperatur

15 ... 25 °C

DC 1 ... 5 V

D

Luftdruck

860 ... 1.060 mbar

14026285.01 11/2012 GB/D/F/E

31WIKA Betriebsanleitung Druckmessumformer Typ AC-1

3. Technische Daten

Luftfeuchte

45 ... 75 % relativ

Hilfsenergie

■

DC 24 V

■

D

DC 5 V bei ratiometrischem Ausgangssignal

Einbaulage

Kalibriert bei senkrechter Einbaulage mit dem Prozessanschluss nach unten.

3.5 Genauigkeitsangaben

Genauigkeit bei Referenzbedingungen

≤ 2 % der Spanne

Einschließlich Nichtlinearität, Hysterese, Nullpunkt- und Endwertabweichung (entspricht Messabwei­chung nach IEC 61298-2).

Temperaturfehler bei -25 ... +85 °C

■

Mittlerer Temperaturkoezient des Nullpunktes
typisch: ≤ 0,5 % der Spanne/10 K

■

Mittlerer Temperaturkoezient der Spanne
≤ 0,3 % der Spanne/10 K

Einschwingzeit

≤ 5 ms

Langzeitdrift (nach IEC 61298-2)

≤ 0,3 % der Spanne/Jahr

32 WIKA Betriebsanleitung Druckmessumformer Typ AC-1

14026285.01 11/2012 GB/D/F/E

3. Technische Daten

3.6 Einsatzbedingungen

Schutzarten (nach IEC 60529)

Die Schutzart ist abhängig von der Art des elektrischen Anschlusses.

■

Rundstecker M12 x 1: IP 67

■

Metri-Pack Serie 150: IP 67

■

Kabelausgang: IP 69K

Die angegebenen Schutzarten gelten nur im gesteckten Zustand mit Gegensteckern entsprechender
Schutzart.

Temperaturen

■

Medium: -40 ... +100 °C -40 ... +212 °F

■

Umgebung: -25 ... +85 °C -13 ... +185 °F

■

Lagerung: -25 ... +85 °C -13 ... +185 °F

Beständigkeit

Der Druckmessumformer ist beständig gegen die Kältemittel R12, R22, R134a, R404a, R407c, R410a,
R502, R507.

Beständigkeit gegen weitere Kältemittel auf Anfrage

3.7 Elektrische Anschlüsse

Kurzschlussfestigkeit

S+ gegen 0V

D

Verpolschutz

UB gegen 0V

14026285.01 11/2012 GB/D/F/E

33WIKA Betriebsanleitung Druckmessumformer Typ AC-1

3. Technische Daten

Überspannungsschutz

max. DC 36 V

Isolationsspannung

DC 500 V

D

3.8 Werkstoe

Messstoberührte Teile

■

Prozessanschluss aus Messing

■

Sensor aus Keramik Al2O3 96 %

■

O-Ring aus CR70 (Chloropren)

Nicht messstoberührte Teile

■

Gehäuse aus Messing

■

Elektrischer Anschluss aus hochresistentem glasfaserverstärktem Kunststo PBT GF 30

3.9 Zulassungen, Richtlinien und Zertikate

Zulassung (Option)

cRUus (recognition)

CE-Konformität

EMV-Richtline 2004/108/EG EN 61326 Emission (Gruppe 1, Klasse B) und Störfestigkeit (industrieller
Bereich)

Bei Sondertypennummer, z. B. AC-10000 Spezikationen gemäß Lieferschein beachten.
Weitere technische Daten siehe WIKA Datenblatt PE 81.46 und Bestellunterlagen.

34 WIKA Betriebsanleitung Druckmessumformer Typ AC-1

14026285.01 11/2012 GB/D/F/E

4. Aufbau und Funktion / 5. Transport, Verpackung ...

4. Aufbau und Funktion

4.1 Beschreibung

Der anstehende Druck wird mittels Membranverformung am Sensorelement gemessen. Unter
Zuführung von Hilfsenergie wird diese Membranverformung in ein elektrisches Signal umgewandelt.
Das vom Druckmessumformer ausgegebene Signal ist verstärkt und standardisiert.

4.2 Lieferumfang

Lieferumfang mit dem Lieferschein abgleichen.

5. Transport, Verpackung und Lagerung

5.1 Transport

Druckmessumformer auf eventuell vorhandene Transportschäden untersuchen.
Oensichtliche Schäden unverzüglich mitteilen.

5.2 Verpackung

Verpackung erst unmittelbar vor der Montage entfernen.
Die Verpackung aufbewahren, denn diese bietet bei einem Transport einen optimalen Schutz
(z. B. wechselnder Einbauort, Reparatursendung).

5.3 Lagerung

Zulässige Bedingungen am Lagerort:

Lagertemperatur: siehe Kapitel 3.6 „Einsatzbedingungen“

D

WARNUNG!

Vor der Einlagerung des Druckmessumformers (nach Betrieb) alle anhaftenden
Messstoreste entfernen. Dies ist besonders wichtig, wenn der Messsto
gesundheitsgefährdend ist, wie z. B. ätzend, giftig, krebserregend, radioaktiv, usw.

14026285.01 11/2012 GB/D/F/E

35WIKA Betriebsanleitung Druckmessumformer Typ AC-1

6. Inbetriebnahme, Betrieb

6. Inbetriebnahme, Betrieb

VORSICHT!

Vor der Inbetriebnahme den Druckmessumformer optisch prüfen.
Den Druckmessumformer nur in sicherheitstechnisch einwandfreiem Zustand einsetzen.

D

6.1 Mechanische Montage

■

Dichtächen am Gerät und an der Messstelle müssen unbeschädigt
und frei von Verschmutzungen sein.

■

Beim Einschrauben des Gerätes darf die dazu erforderliche Kraft
nicht über das Gehäuse aufgebracht werden, sondern nur mit
geeignetem Werkzeug über die dafür vorgesehene Schlüsseläche.

Das richtige Drehmoment ist abhängig von der Dimension des
Prozessanschlusses sowie der verwendeten Dichtung (Form/
Werksto).

Folgenden Anzugsmoment nicht überschreiten:
max. 30 Nm

■

Beim Einschrauben die Gewindegänge nicht verkanten.

■

Angaben zu Einschraublöchern und Einschweißstutzen siehe Technische Information IN 00.14 unter
www.wika.de.

Schlüsseläche

36 WIKA Betriebsanleitung Druckmessumformer Typ AC-1

14026285.01 11/2012 GB/D/F/E

6. Inbetriebnahme, Betrieb

Abdichtung des Prozessanschlusses

Zylindrische Gewinde

Kegelige Gewinde





nach EN 837 nach DIN 3852-E

Zur Abdichtung der Prozessanschlüsse mit zylin­drischem Gewinde sind an der Dichtäche 
Flachdichtungen, Dichtlinsen oder WIKA-Prol­dichtungen einzusetzen.

Hinweise zu Dichtungen siehe WIKA Datenblatt AC 09.08 oder unter www.wika.de.

6.2 Elektrische Montage

■

Das Gerät über den Prozessanschluss erden.

■

Die Versorgung des Druckmessumformers muss durch einen energiebegrenzten Stromkreis gemäß

9.3 der UL/EN/IEC 61010-1 oder LPS gemäß UL/EN/IEC 60950-1 oder Class 2 gemäß UL1310/
UL1585 (NEC oder CEC) erfolgen. Die Stromversorgung muss für den Betrieb oberhalb 2.000 m
geeignet sein, falls der Druckmessumformer ab dieser Höhe verwendet wird.

14026285.01 11/2012 GB/D/F/E

Zur Abdichtung der Prozessanschlüsse mit
kegeligem Gewinde erfolgt die Abdichtung im
Gewinde, mit zusätzlichen Dichtwerkstoen
z. B. PTFE-Band (EN 837-2).

NPT, R und PT

D

37WIKA Betriebsanleitung Druckmessumformer Typ AC-1

6. Inbetriebnahme, Betrieb

■

Den Kabeldurchmesser passend zur Kabeldurchführung des Gegensteckers wählen.
Die Pins des Gegensteckers entsprechend des Anschlussschemas kontaktieren.
Sicherstellen, dass alle Dichtungen korrekt montiert und nicht beschädigt sind.
Kabelverschraubung festziehen und den korrekten Sitz der Dichtungen überprüfen, um die Schutzart
zu gewährleisten.

D

■

Bei Kabelausgängen sicherstellen, dass am Ende des Kabels keine Feuchtigkeit eintreten kann.

Anschlussschemen

Rundstecker M12 x 1

2-Leiter 3-Leiter

UB1 1

0V 3 3

S+ - 4

Metri-Pack Serie 150

2-Leiter 3-Leiter

UBB B

0V C A

S+ - C

Kabelausgang

2-Leiter 3-Leiter

UBbraun braun

0V grün grün

S+ - weiß

Aderquerschnitt 3 x 0,14 mm
Kabeldurchmesser 3,2 mm

2

38 WIKA Betriebsanleitung Druckmessumformer Typ AC-1

14026285.01 11/2012 GB/D/F/E

6. Inbetriebnahme, Betrieb

Feuchtigkeit kann die Betriebseigenschaften elektro­nischer Komponenten und Sensoren
daher vermeidet eine gute Positionierung Proble­me und verlängert die
Komponenten und Sensoren können durch Tempe­raturwechsel

in Kombination mit kondensierender
Feuchtigkeit negativ beeinusst werden (z. B. bei
Verdampfern mit Enteisungssystemen).

Obwohl die Schutzart des Druckmessumformers
IP 67 bzw. IP 6K9K beträgt, ist dieser nicht herme­tisch dicht. Unter kritischen Bedingungen besteht
die Gefahr, dass ein kleines Luftvolumen durch das
Gehäuse eindringen oder diundieren kann. Im
Laufe der Zeit kann sich dadurch die Feuchtigkeit am
Sensor sammeln und Messfehler verursachen.

Es wird deshalb empfohlen, den Druckmessum­former an einer Stelle mit geringen Feuchte- und
Temperaturzyklen zu positionieren. Bei Gefriermö­beln oder Kühlräumen bendet sich diese Stelle an
der Ansaugleitung außerhalb der Hauptkühlkammer,
z. B. unterhalb des Gefriermöbels wo die Verrohrung
herausführt.

Falls eine Positionierung näher am Verdampfer
verlangt wird, empehlt es sich eine Kapillar
zwischen der Ausgangsleitung des Verdampfers und
dem Druckmessumformer zu verwenden.

Lebensdauer. Elektronische

beeinussen,

leitung

Druckmessumformer mit Kapillarleitung
(Außenansicht)

Druckmessumformer mit Kapillarleitung
(Querschnitt)

D

14026285.01 11/2012 GB/D/F/E

39WIKA Betriebsanleitung Druckmessumformer Typ AC-1

7. Wartung und Reinigung / 8. Störungen

7. Wartung und Reinigung

7.1 Wartung

Der Druckmessumformer ist wartungsfrei.
Reparaturen sind ausschließlich vom Hersteller durchzuführen.

D

7.2 Reinigung

VORSICHT!

■

Vor der Reinigung den Druckmessumformer ordnungsgemäß von der Druckversorgung
trennen, ausschalten und von der Spannungsversorgung trennen.

■

Das Gerät mit einem feuchten Tuch reinigen.

■

Ausgebautes Gerät vor der Rücksendung spülen bzw. säubern, um Personen und
Umwelt vor Gefährdung durch anhaftende Messstoreste zu schützen.

■

Messstoreste in ausgebauten Geräten können zur Gefährdung von Personen, Umwelt
und Einrichtung führen. Ausreichende Vorsichtsmaßnahmen ergreifen.

Hinweise zur Rücksendung des Gerätes siehe Kapitel 9.2 „Rücksendung“.

8. Störungen

Bei Störungen zuerst überprüfen, ob der Druckmessumformer mechanisch und elektrisch korrekt
montiert ist.

Störungen Ursachen Maßnahmen

Gleichbleibendes Ausgangs­signal bei Druckänderung

Kein/Falsches Ausgangssignal Verdrahtungsfehler Anschlussbelegung beachten

40 WIKA Betriebsanleitung Druckmessumformer Typ AC-1

Mechanische Überlastung durch
Überdruck

Falsche Hilfsenergie

Gerät austauschen, bei wiederholtem
Ausfall Rücksprache mit Hersteller

14026285.01 11/2012 GB/D/F/E

8. Störungen

Störungen Ursachen Maßnahmen

Kein Ausgangssignal Keine/Falsche Hilfsenergie

Leitungsbruch

Signalspanne zu klein Hilfsenergie zu hoch/niedrig

Mechanische Überlastung durch

Überdruck
Signalspanne fällt ab Feuchtigkeit eingetreten Kabel korrekt montieren
Signalspanne schwankend EMV-Störquellen in der Umgebung

Gerät nicht geerdet

Stark schwankende Hilfsenergie

Stark schwankender Druck des

Prozessmediums

Im unberechtigten Reklamationsfall werden die Reklamationsbearbeitungskosten berechnet.

VORSICHT!

Können Störungen mit Hilfe der oben aufgeführten Maßnahmen nicht beseitigt werden, ist
der Druckmessumformer unverzüglich außer Betrieb zu setzen, sicherzustellen, dass kein
Druck bzw. Signal mehr anliegt und gegen versehentliche Inbetriebnahme zu schützen. In
diesem Falle Kontakt mit dem Hersteller aufnehmen. Bei notwendiger Rücksendung die
Hinweise unter Kapitel 9.2 „Rücksendung“ beachten.

Hilfsenergie korrigieren

Durchgang prüfen
Hilfsenergie korrigieren

Gerät austauschen

Gerät abschirmen, Leitungsabschirmung,
Störquelle entfernen

Gerät erden

Hilfsenergie stabilisieren

Dämpfung, Beratung durch Hersteller

D

14026285.01 11/2012 GB/D/F/E

41WIKA Betriebsanleitung Druckmessumformer Typ AC-1

9. Demontage, Rücksendung und Entsorgung

9. Demontage, Rücksendung und Entsorgung

WARNUNG!

Messstoreste in ausgebauten Druckmessumformern können zur Gefährdung von
Personen, Umwelt und Einrichtung führen.

D

9.1 Demontage

Druckmessumformer nur im drucklosen Zustand demontieren!

9.2 Rücksendung

Zur Rücksendung des Gerätes die Originalverpackung oder eine geeignete Transportverpackung
verwenden.

9.3 Entsorgung

Durch falsche Entsorgung können Gefahren für die Umwelt entstehen.
Gerätekomponenten und Verpackungsmaterialien entsprechend den landesspezischen Abfallbehand­lungs- und Entsorgungsvorschriften umweltgerecht entsorgen.

Ausreichende Vorsichtsmaßnahmen ergreifen.

WARNUNG!
Beim Versand des Druckmessumformers unbedingt beachten:

Alle an WIKA gelieferten Druckmessumformer müssen frei von Gefahrstoen (Säuren,
Laugen, Lösungen, etc.) sein.

Hinweise zur Rücksendung benden sich in der Rubrik „Service“ auf unserer lokalen
Internetseite.

42 WIKA Betriebsanleitung Druckmessumformer Typ AC-1

14026285.01 11/2012 GB/D/F/E

Anlage 1: EG-Konformitätserklärung Typ AC-1

D

14026285.01 11/2012 GB/D/F/E

43WIKA Betriebsanleitung Druckmessumformer Typ AC-1

D

44 WIKA Betriebsanleitung Druckmessumformer Typ AC-1

14026285.01 11/2012 GB/D/F/E

Sommaire

Sommaire

1. Généralités 46

2. Sécurité 48

3. Particularités 51

4. Conception et fonction 57

5. Transport, emballage et stockage 57

6. Mise en service, exploitation 58

7. Entretien et nettoyage 62

8. Dysfonctionnements 62

9. Démontage, retour et mise au rebut 64

Annexe 1: Déclaration de conformité CE type AC-1 65

F

Déclarations de conformité disponibles sur www.wika.fr.

14026285.01 11/2012 GB/D/F/E

45WIKA Mode d'emploi transmetteur de pression type AC-1

1. Généralités

1. Généralités

■

Le transmetteur décrit dans le mode d'emploi est conçu et fabriqué selon les dernières technologies
en vigueur. Tous les composants sont soumis à des critères de qualité et d'environnement stricts
durant la fabrication. Nos systèmes de gestion sont certiés selon ISO 9001 et ISO 14001.

■

Ce mode d'emploi donne des indications importantes concernant l'utilisation de l'instrument. Il
est possible de travailler en toute sécurité avec ce produit en respectant toutes les consignes de

F

sécurité et d'utilisation.

■

Respecter les prescriptions locales de prévention contre les accidents et les prescriptions générales
de sécurité en vigueur pour le domaine d‘application de l'instrument.

■

Le mode d'emploi fait partie du produit et doit être conservé à proximité immédiate de l'instrument et
être accessible à tout moment pour le personnel qualié.

■

Le personnel qualié doit, avant de commencer toute opération, avoir lu soigneusement et compris
le mode d'emploi.

■

La responsabilité du fabricant n'est pas engagée en cas de dommages provoqués par une utilisation
non conforme à l'usage prévu, de non respect de ce mode d'emploi, d'utilisation de personnel peu
qualié de même qu'en cas de modications de l'instrument eectuées par l'utilisateur.

■

Les conditions générales de vente mentionnées dans les documents de vente s'appliquent.

■

Sous réserve de modications techniques.

■

Pour obtenir d'autres informations :

- Consulter notre site internet : www.wika.fr

- Fiche technique correspondante : PE 81.46

- Conseiller applications :

Tel. : [phone]
Fax : [phone]
E-Mail : [e-mail]

46 WIKA Mode d'emploi transmetteur de pression type AC-1

14026285.01 11/2012 GB/D/F/E

1. Généralités

Explication des symboles

AVERTISSEMENT !

… indique une situation présentant des risques susceptibles de provoquer la mort ou des
blessures graves si elle n'est pas évitée.

ATTENTION !

… indique une situation potentiellement dangereuse et susceptible de provoquer de
légères blessures ou des dommages matériels et pour l'environnement si elle n'est pas
évitée.

Information

… met en exergue les conseils et recommandations utiles de même que les informations
permettant d'assurer un fonctionnement ecace et normal.

Abréviations

2 ls Les deux lignes de raccordement servent à l'alimentation en tension.

Le signal de mesure fournit également le courant d'alimentation.

3 ls Deux lignes de raccordement servent à l'alimentation en alimentation

Un câble de raccordement est utilisé pour le signal de mesure.

U

B

0V Borne d'alimentation négative
S

+

14026285.01 11/2012 GB/D/F/E

Borne d'alimentation positive

Borne de sortie positive

F

47WIKA Mode d'emploi transmetteur de pression type AC-1

2. Sécurité

2. Sécurité

AVERTISSEMENT !

Avant le montage, la mise en service et le fonctionnement, s'assurer que le transmetteur
de pression a été choisi de façon adéquate, en ce qui concerne l'étendue de mesure, la
version et les conditions de mesure spéciques.

F

2.1 Utilisation conforme à l'usage prévu

Le transmetteur de pression permet de convertir la pression en un signal électrique.

L'instrument est conçu et construit exclusivement pour une utilisation conforme à l'usage prévu décrit ici
et ne doit être utilisé qu'en conséquence.

Les spécications techniques mentionnées dans ce mode d'emploi doivent être respectées. En cas
d'utilisation inadéquate ou de fonctionnement du transmetteur de pression en dehors des spécications
techniques, un arrêt et contrôle doivent être immédiatement eectués par un collaborateur autorisé du
service de WIKA.

Un non-respect de cette consigne peut entraîner des blessures corporelles graves et/ou
des dégâts matériels.

AVERTISSEMENT !

■

N'ouvrez les connexions qu'après que le système ait été dépressurisé.

■

Observez les conditions de fonctionnement conformément au chapitre 3 "Spécica­tions".

■

Ne faites fonctionner le transmetteur de pression que dans les limites de surpression.

Vous trouverez d'autres consignes de sécurité dans les sections individuelles du présent
mode d'emploi.

Aucune réclamation ne peut être recevable en cas d'utilisation non conforme à l'usage prévu.

48 WIKA Mode d'emploi transmetteur de pression type AC-1

14026285.01 11/2012 GB/D/F/E

2. Sécurité

2.2 Qualication du personnel

AVERTISSEMENT !
Danger de blessure en cas de qualication insusante !

Une utilisation non conforme peut entraîner d'importants dommages corporels et matériels.
Les opérations décrites dans ce mode d'emploi ne doivent être eectuées que par un
personnel ayant la qualication décrite ci-après.

Personnel qualié

Le personnel qualié est, en raison de sa formation spécialisée, de ses connaissances dans le domaine
de la technique de mesure et de régulation et de ses expériences de même que de sa connaissance
des prescriptions nationales, des normes et directives en vigueur, en mesure d'eectuer les travaux
décrits et de reconnaître automatiquement les dangers potentiels.

Les conditions d'utilisation spéciales exigent également une connaissance adéquate par exemple des
liquides agressifs.

2.3 Dangers particuliers

AVERTISSEMENT !

Dans le cas de uides de mesure dangereux comme notamment l'oxygène, l'acétylène, les
substances combustibles ou toxiques, ainsi que dans le cas d'installations de réfrigération,
de compresseurs etc., les directives appropriées existantes doivent être observées en plus
de l'ensemble des règles générales.

AVERTISSEMENT !

Les restes de uides se trouvant dans les transmetteurs de pression démontés peuvent
mettre en danger les personnes, l'environnement ainsi que l'installation.
Prendre des mesures de sécurité susantes.

14026285.01 11/2012 GB/D/F/E

F

49WIKA Mode d'emploi transmetteur de pression type AC-1

2. Sécurité

2.4 Etiquetage / marquages de sécurité

Plaque signalétique

Etendue de mesure

Signal de sortie

F

P# N° Produit
S# N° Série

Si le numéro de série devient illisible à cause de dommages mécaniques ou de peinture, aucune
traçabilité n'est plus possible.

Explication des symboles

CE, Communauté Européenne

Les instruments avec ce marquage sont conformes aux directives européennes
pertinentes.

cRUus, Underwriters Laboratories Inc.

L'instrument a été inspecté en accord avec les standards américains applicables et
certié par UL. Le marquage UL indique des composants reconnus par UL qui servent
de composant d'un autre produit.

50 WIKA Mode d'emploi transmetteur de pression type AC-1

Conguration du
raccordement

®

14026285.01 11/2012 GB/D/F/E

3. Spécications

3.1 Etendues de mesure

Pression relative

bar Etendue de mesure 0 ... 6 0 ... 10 0 ... 15 0 ... 16 0 ... 20 0 ... 25

Limite de surpression 20 20 40 40 40 40
Pression d'éclatement 25 25 50 50 50 50

Etendue de mesure 0 ... 30 0 ... 35 0 ... 40 0 ... 45 0 ... 50 0 ... 60

Limite de surpression 100 100 100 100 100 100
Pression d'éclatement 120 120 120 120 120 120

psi Etendue de mesure 0 ... 100 0 ... 150 0 ... 200 0 ... 250 0 ... 300 0 ... 350

Limite de surpression 300 300 600 600 600 600
Pression d'éclatement 375 375 750 750 750 750

Etendue de mesure 0 ... 400 0 ... 450 0 ... 500 0 ... 550 0 ... 600 0 ... 650

Limite de surpression 600 1.450 1.450 1.450 1.450 1.450
Pression d'éclatement 750 1.800 1.800 1.800 1.800 1.800

Etendue de mesure 0 ... 700 0 ... 750 0 ... 800 0 ... 850

Limite de surpression 1.450 1.450 1.450 1.450
Pression d'éclatement 1.800 1.800 1.800 1.800

F

14026285.01 11/2012 GB/D/F/E

51WIKA Mode d'emploi transmetteur de pression type AC-1

3. Spécications

Vide et étendues de mesure +/-

bar Etendue de mesure -1 ... +7 -1 ... +9 -1 ... +10 -1 ... +15

Limite de surpression 20 20 20 40
Pression d'éclatement 25 25 25 50

Etendue de mesure -1 ... +20 -1 ... +25 -1 ... +29 -1 ... +45

Limite de surpression 40 40 100 100

F

Pression d'éclatement 50 50 120 120

Etendue de mesure -0,5 ... +7 -0,5 ... +10

Limite de surpression 20 20
Pression d'éclatement 25 25

psi Etendue de mesure

Limite de surpression 300 300 600 600
Pression d'éclatement 375 375 750 750

Etendue de mesure

Limite de surpression 600 600 600 1.450
Pression d'éclatement 750 750 750 1.800

Etendue de mesure

Limite de surpression 1.450 1.450 1.450
Pression d'éclatement 1.800 1.800 1.800

-30 inHg ... +100 -30 inHg ... +145 -30 inHg ... +200 -30 inHg ... +250

-30 inHg ... +300 -30 inHg ... +350 -30 inHg ... +400 -30 inHg ... +450

-30 inHg ... +500 -30 inHg ... +550 -30 inHg ... +600

Résistance vide

Oui

52 WIKA Mode d'emploi transmetteur de pression type AC-1

14026285.01 11/2012 GB/D/F/E

3. Spécications

3.2 Signaux de sortie

Type de signal Signal

Courant (2 ls) 4 ... 20 mA
Tension (3 ls) 0 ... 10 VDC

Ratiométrique (3 ls) 0,5 ... 4,5 VDC

Charge en Ω

■

Sortie courant (2 ls) : ≤ (alimentation - 7 V) / 0,02 A

■

Sortie tension (3 ls) : > signal maximum / 1 mA

3.3 Tension d'alimentation

L'alimentation admissible dépend de la valeur correspondante du signal de sortie.

■

4 ... 20 mA: 7 ... 30 VDC

■

0 ... 10 VDC : 14 ... 30 VDC

■

1 ... 5 VDC : 8 ... 30 VDC

■

0,5 ... 4,5 VDC ratiométrique : 4,5 ... 5,5 VDC

3.4 Conditions de référence (selon CEI 61298-1)

Température

15 ... 25 °C

1 ... 5 VDC

F

Pression atmosphérique

860 ... 1.060 mbar

14026285.01 11/2012 GB/D/F/E

53WIKA Mode d'emploi transmetteur de pression type AC-1

3. Spécications

Humidité

45 ... 75 % relative

Alimentation

■

24 VDC

■

5 VDC avec sortie ratiométrique signal

Position de montage

F

Calibré en position de montage verticale avec la connexion de pression regardant vers le bas.

3.5 Données de précision

Précision aux conditions de référence

≤ 2 % de l'échelle

Incluant la non-linéarité, l'hystérésis, les déviations du point zéro et de valeur nale (correspond à
l'erreur de mesure selon CEI 61298-2).

Erreur de température sur la plage de -25 ... +85 °C

■

Coecient de température moyen du point zéro
typique : ≤ ±0,5 % de l'échelle/10 K

■

Coecient de température moyen de l'échelle

≤ ±0,3 % de l'échelle/10 K

Durée de réglage

≤ 5 ms

Dérive à long terme (selon CEI 61298-2)

≤ 0,3 % de l'échelle par an

54 WIKA Mode d'emploi transmetteur de pression type AC-1

14026285.01 11/2012 GB/D/F/E

3. Spécications

3.6 Conditions de fonctionnement

Indice de protection (selon CEI 60529)

Le degré de protection dépend du type de connexion électrique.

■

Connecteur circulaire M12 x 1 : IP 67

■

Metri-Pack series 150 : IP 67

■

Sortie câble : IP 69K

L'indice de protection mentionné n’est valable que lorsque le contre-connecteur auquel est raccordé la
sonde de température possède également l'indice de protection requis.

Températures

■

Fluide : -40 ... +100 °C -40 ... +212 °F

■

Ambiante : -25 ... +85 °C -13 ... +185 °F

■

Stockage : -25 ... +85 °C -13 ... +185 °F

Résistance

Le transmetteur de pression est résistant aux réfrigérants R12, R22, R134a, R404a, R407c, R410a,
R502, R507.

Résistance à d'autres réfrigérants sur demande.

3.7 Raccordements électriques

Résistance court-circuit

S+ vs. 0V

Protection contre l'inversion de polarité

UB vs. 0V

F

14026285.01 11/2012 GB/D/F/E

55WIKA Mode d'emploi transmetteur de pression type AC-1

3. Spécications

Protection contre la surtension

max. 36 VDC

Tension d'isolement

500 VDC

3.8 Matériaux

F

Parties en contact avec le uide

■

Raccord process en laiton

■

Capteur en céramique Al2O3 96 %

■

Joint torique de CR70 (chloroprène)

Parties non en contact avec le uide

■

Boîtier en laiton

■

Raccordement électrique en plastique renforcé de bres de verre hautement résistant PBT GF 30

3.9 Homologations, directives et certicats

Homologation (en option)

cRUus (homologation)

Conformité CE

Directive CEM 2004/108/CE, Emission EN 61326 (groupe 1, classe B) et immunité d'interférence (appli­cation industrielle)

Pour les numéros de type spéciaux, par exemple AC-10000, prière de tenir compte des spécications
gurant sur la notice de livraison.
Pour de plus amples spécications, voir la che technique WIKA PE 81.46 et la documentation de
commande.

56 WIKA Mode d'emploi transmetteur de pression type AC-1

14026285.01 11/2012 GB/D/F/E

4. Conception et fonction / 5. Transport, emballage et stockage

4. Conception et fonction

4.1 Description

La pression de référence est mesurée sur l'élément capteur par la déformation d'une membrane. En
fournissant du courant, on convertit cette déformation de la membrane en un signal électrique. Le signal
de sortie en provenance du transmetteur de pression est amplié et standardisé.

4.2 Détail de la livraison

Comparer le détail de la livraison avec le bordereau de livraison.

5. Transport, emballage et stockage

5.1 Transport

Vérier s'il existe des dégâts sur le transmetteur de pression liés au transport.
Communiquer immédiatement les dégâts constatés.

5.2 Emballage

N'enlever l'emballage qu'avant le montage.
Conserver l'emballage, celui-ci ore, lors d'un transport, une protection optimale (par ex. changement
de lieu d'utilisation, renvoi pour réparation).

5.3 Stockage

Conditions admissibles sur le lieu de stockage :

Température de stockage : voir chapitre 3.6 "Conditions de fonctionnement"

AVERTISSEMENT !

Enlevez tous les restes de uides adhérents avant l'entreposage du transmetteur de
pression (après le fonctionnement). Ceci est particulièrement important lorsque le uide
représente un danger pour la santé, comme p. ex. des substances corrosives, toxiques,
cancérogènes, radioactives etc..

14026285.01 11/2012 GB/D/F/E

F

57WIKA Mode d'emploi transmetteur de pression type AC-1

6. Mise en service, exploitation

6. Mise en service, exploitation

ATTENTION !

Avant la mise en service, le transmetteur de pression doit être soumis à un contrôle visuel.
Le transmetteur de pression ne doit être utilisé qu'en parfait état de sécurité technique.

6.1 Montage mécanique

F

■

Les surfaces d'étanchéité sur l'instrument doivent être
non-endommagées et propres.

■

Lors du vissage de l'instrument, le couple de serrage ne doit pas
être appliqué sur le boîtier mais seulement sur les surfaces prévues
et ce avec un outil approprié.

Le couple correct dépend des dimensions du raccord process et du
joint utilisé (forme/matériau).

Ne pas dépasser le couple de serrage suivant :
max. 30 Nm

■

Lorsque vous vissez, ne pas croiser les lets.

■

Pour obtenir des informations concernant les trous taraudés et les embases à souder, voir les
Informations techniques IN 00.14 sur www.wika.fr.

Surface de clé

58 WIKA Mode d'emploi transmetteur de pression type AC-1

14026285.01 11/2012 GB/D/F/E

6. Mise en service, exploitation

Joint d'étanchéité du raccord process

Filetage parallèle

Filetages coniques





Selon EN 837 Selon DIN 3852-E

Pour assurer l'étanchéité des raccords process
avec letages parallèles à la surface d'étanchéité
(1), il faut utiliser des joints plats, des bagues
d'étanchéité ou les joints à écrasement WIKA.

Pour obtenir plus d'informations sur le scellage, voir la che de données WIKA AC 09.08
ou sous www.wika.fr.

6.2 Montage électrique

■

L'instrument doit être mis à la terre par le raccord process !

■

L'alimentation d'un transmetteur de pression doit être faite par un circuit électrique limité en énergie
en accord avec la Section 9.3 de UL / EN / CEI 61010-1, ou un LPS à UL / EN / IEC 60950-1, ou
Class 2 en accord avec UL1310/UL1585 (NEC ou CEC). L'alimentation doit être capable de fonction­ner au-dessus de 2.000 m dans le cas où le transmetteur de pression serait utilisé à cette altitude.

14026285.01 11/2012 GB/D/F/E

Pour des raccords process avec letages
coniques, l'étanchéité sur le letage doit se faire
en utilisant en plus un matériau d'étanchéité
comme par exemple la bande PTFE (selon
EN 837-2).

NPT, R et PT

F

59WIKA Mode d'emploi transmetteur de pression type AC-1

6. Mise en service, exploitation

■

Choisir un diamètre de câble qui correspond au passe-câble du contre-connecteur.
Connecter les pins du connecteur en accord avec le diagramme de connection.
Assurez-vous que tous les joints sont correctement positionnés et n'ont pas été endommagés.
Serrer le presse-étoupe et vérier que le joint est bien xé pour que l'indice de protection soit assuré.

■

Protéger les départs de câble contre la pénétration d'humidité.

Diagrammes de connexion

F

Connecteur circulaire M12 x 1

2 ls 3 ls

Metri-Pack séries 150

2 ls 3 ls

UB1 1

0V 3 3

- 4

S

+

UBB B

0V C A

- C

S

+

Sortie câble

2 ls 3 ls

UBmarron marron

0V vert vert

- blanc

S

+

Section du câble 3 x 0,14 mm
Diamètre de câble 3,2 mm

2

60 WIKA Mode d'emploi transmetteur de pression type AC-1

14026285.01 11/2012 GB/D/F/E

6. Mise en service, exploitation

L'humidité peut aecter les caractéristiques de
fonctionnement des composants électroniques et
des capteurs, par conséquent un bon positionnement
prévient les problèmes et augmente la durée de
vie. Les composants électroniques et les capteurs
peuvent être défavorablement aectés à cause de
changements de température en combinaison avec
de la condensation (par exemple dans des évapora­teurs avec système de dégel).

Bien que l'indice de protection du transmetteur de
pression soit IP67 ou IP6K9K, ce n'est pas scellé
hermétiquement. Dans des conditions critiques, il y
a un danger que des faibles volumes d'air puissent
pénétrer ou se diuser à travers le boîtier. Par consé­quent, au l du temps, l'humidité peut s'accumuler
dans le capteur et causer des erreurs de mesure.

Il est donc recommandé de placer les transmetteurs
de pression dans un endroit avec de faibles uctua­tions d'humidité et de température. Pour des armoires
réfrigérées ou des chambres froides, les placer sur le
tuyau d'entrée à l'extérieur de la chambre froide, par
exemple derrière l'armoire réfrigérée au niveau de la
sortie du tuyau.

Si le positionnement est requis proche de l'évapora­teur, il est recommandé d'utiliser un capillaire entre la
ligne de sortie de l'évaporateur et le transmetteur de
pression.

Transmetteur de pression avec capillaire
(vue extérieure)

Transmetteur de pression avec capillaire
(vue de coupe)

F

14026285.01 11/2012 GB/D/F/E

61WIKA Mode d'emploi transmetteur de pression type AC-1

7. Entretien et nettoyage / 8. Dysfonctionnements

7. Entretien et nettoyage

7.1 Entretien

Ce transmetteur de pression ne nécessite aucun entretien.
Les réparations ne doivent être eectuées que par le fabricant.

7.2 Nettoyage

F

ATTENTION !

■

Avant le nettoyage, il est impératif de mettre le transmetteur de pression hors pression,
de le mettre hors circuit et de le débrancher du secteur.

■

Nettoyer l'instrument avec un chion humide.

■

Lavez ou nettoyez l'instrument démonté avant de le renvoyer pour protéger le personnel
et l'environnement contre l'exposition à des substances résiduelles.

■

Les restes de uides se trouvant dans des appareils démontés peuvent mettre en
danger les personnes, l'environnement ainsi que l'installation. Prendre des mesures de
sécurité susantes.

Indications concernant le retour de l'appareil, voir chapitre 9.2 "Retour".

8. Dysfonctionnements

Dans le cas de pannes, vérier d'abord si le transmetteur de pression est monté correctement, mécani­quement et électriquement.

Dysfonctionnements Raisons Mesures

Signal de sortie constant après
une variation de pression

Pas de / mauvais signal de sortie Erreur de raccordement électrique

62 WIKA Mode d'emploi transmetteur de pression type AC-1

Surcharge mécanique causé par une
surpression

Mauvaise alimentation

Remplacer l'instrument ; s'il tombe en
panne de manière répétée, contacter le
fabricant

Observer la conguration du raccordement

14026285.01 11/2012 GB/D/F/E

8. Dysfonctionnements

Dysfonctionnements Raisons Mesures

Pas de signal de sortie Pas de / mauvaise alimentation

Câble sectionné
Echelle de signaux trop petite Alimentation trop élevée / basse

Surcharge mécanique causé par une

surpression
Plage de signaux tombe L'humidité a pénétrée Monter le câble correctement
Le signal de sortie varie Sources d'interférence CEM dans

l'environnement

Instrument non mis à la terre

Alimentation qui varie fortement

Pression du uide de process qui

varie fortement

Si la réclamation n'est pas justiée, nous vous facturerons les frais de traitement de la réclamation

ATTENTION !

Si des dysfonctionnements ne peuvent pas être éliminées à l'aide des mesures indiquées
ci-dessus, arrêter immédiatement le transmetteur de pression et s'assurer de l'absence
de pression et/ou de signal. Puis, sécuriser l'instrument an d'empêcher toute remise en
service involontaire. Contacter dans ce cas le fabricant. S'il est nécessaire de retourner
l'instrument au fabricant, respecter les indications mentionnées au chapitre 9.2 "Retour".

Corriger l'alimentation

Vérier la continuité
Corriger l'alimentation

Remplacez l'instrument

Utiliser un blindage pour l'instrument;
câble blindé; Se débarrasser de la source
d'interférences.

Mettez l'instrument à la terre

Stabiliser l'alimentation

Amortissement, consultation auprès du
fabricant

F

14026285.01 11/2012 GB/D/F/E

63WIKA Mode d'emploi transmetteur de pression type AC-1

9. Démontage, retour et mise au rebut

9. Démontage, retour et mise au rebut

AVERTISSEMENT !

Les restes de uides se trouvant dans les transmetteurs de pression démontés peuvent
mettre en danger les personnes, l'environnement ainsi que l'installation.
Prendre des mesures de sécurité susantes.

9.1 Démontage

F

Déconnectez le transmetteur de pression uniquement une fois que le système a été mis hors pression !

9.2 Retour

AVERTISSEMENT !
En cas d'envoi du transmetteur de pression, il faut respecter impérativement ceci :

Tous les transmetteurs de pression envoyés à WIKA doivent être exempts de tout
substance dangereuse (acides, solutions alcalines, solutions, etc.).

Pour retourner l'instrument, utiliser l'emballage original ou un emballage adapté pour le transport.

Des informations relatives à la procédure de retour de produit(s) défectueux sont dispo­nibles sur notre site internet au chapitre "Services".

9.3 Mise au rebut

Une mise au rebut inadéquate peut entraîner des dangers pour l'environnement.
Eliminer les composants des instruments et les matériaux d'emballage conformément aux prescriptions
nationales pour le traitement et l'élimination des déchets et aux lois de protection de l'environnement en
vigueur.

64 WIKA Mode d'emploi transmetteur de pression type AC-1

14026285.01 11/2012 GB/D/F/E

Annexe 1: Déclaration de conformité CE type AC-1

F

14026285.01 11/2012 GB/D/F/E

65WIKA Mode d'emploi transmetteur de pression type AC-1

F

66 WIKA Mode d'emploi transmetteur de pression type AC-1

14026285.01 11/2012 GB/D/F/E

Contenido

Contenido

1. Información general 68

2. Seguridad 70

3. Datos técnicos 73

4. Diseño y función 79

5. Transporte, embalaje y almacenamiento 79

6. Puesta en servicio, funcionamiento 80

7. Mantenimiento y limpieza 84

8. Fallos 84

9. Desmontaje, devolución y eliminación de residuos 86

Anexo 1: Declaración CE de conformidad modelo AC-1 87

E

Declaraciones de conformidad puede encontrar en www.wika.es.

14026285.01 11/2012 GB/D/F/E

67WIKA manual de instrucciones transmisor de présion modelo AC-1

1. Información general

1. Información general

■

El transmisor de presión descrito en el manual de instrucciones está construido y fabricado según
los conocimientos actuales. Todos los componentes están sujetos a criterios rígidos de calidad
y medio ambiente durante la producción. Nuestros sistemas de gestión están certicados según
ISO 9001 e ISO 14001.

■

Este manual de instrucciones proporciona indicaciones importantes acerca del manejo del
instrumento. Para que el trabajo con este instrumento sea seguro es imprescindible cumplir con
todas las instrucciones de seguridad y manejo indicadas.

E

■

Cumplir siempre las normativas sobre la prevención de accidentes y las normas de seguridad en
vigor en el lugar de utilización del instrumento.

■

El manual de instrucciones es una parte integrante del instrumento y debe guardarse en la
proximidad del mismo para que el personal especializado pueda consultarlo en cualquier momento.

■

El personal especializado debe haber leído y entendido el manual de instrucciones antes de
comenzar cualquier trabajo.

■

El fabricante queda exento de cualquier responsabilidad en caso de daños causados por un uso no
conforme a la nalidad prevista, la inobservancia del presente manual de instrucciones, un manejo
por personal insucientemente cualicado así como una modicación no autorizada del instrumento.

■

Se aplican las condiciones generales de venta incluidas en la documentación de venta.

■

Modicaciones técnicas reservadas.

■

Para obtener más informaciones consultar:

- Página web: www.wika.es / www.wika.com

- Hoja técnica correspondiente: PE 81.46

- Servicio técnico:

Tel.: [phone]
Fax: [phone]
E-Mail: [e-mail]

68 WIKA manual de instrucciones transmisor de présion modelo AC-1

14026285.01 11/2012 GB/D/F/E

1. Información general

Explicación de símbolos

¡ADVERTENCIA!

… indica una situación probablemente peligrosa que puede causar la muerte o lesiones
graves si no se la evita.

¡CUIDADO!

... indica una situación probablemente peligrosa que puede causar lesiones leves o
medianas, o daños materiales y medioambientales, si no se la evita.

Información

... marca consejos y recomendaciones útiles así como informaciones para una utilización
ecaz y libre de fallos.

Abreviaturas

2 hilos Los dos hilos de conexión se utilizan para la alimentación de corriente.

La alimentación se realiza a través de la señal de medición.

3 hilos Se utilizan dos líneas de conexión para la alimentación de corriente.

Una línea de conexión es utilizada para la señal de medición.

U

B

0V Alimentación negativa
S

+

Alimentación positiva

Conexión positiva de la medición

E

14026285.01 11/2012 GB/D/F/E

69WIKA manual de instrucciones transmisor de présion modelo AC-1

2. Seguridad

2. Seguridad

¡ADVERTENCIA!

Antes del montaje, la puesta servicio y el funcionamiento asegurarse de que se haya
seleccionado el transmisor de presión adecuado con respecto a rango de medida, versión
y condiciones de medición especícas.
Riesgo de lesiones graves y/o daños materiales en caso de inobservancia.

¡ADVERTENCIA!

■

E

2.1 Uso conforme a lo previsto

El transmisor de presión convierte la presión en una señal eléctrica.

El instrumento ha sido diseñado y construido únicamente para la nalidad aquí descrita y debe
utilizarse en conformidad a la misma.

Cumplir las especicaciones técnicas de este manual de instrucciones. Un manejo no apropiado o una
utilización del transmisor de presión no conforme a las especicaciones técnicas requiere la inmediata
puesta fuera de servicio y la comprobación por parte de un técnico autorizado por WIKA.

Abrir las conexiones sólo cuando no estén sometidas a presión.

■

Tener en cuenta los parámetros de servicio según el capítulo 3 "Datos técnicos".

■

Operar el transmisor de presión únicamente dentro de los límites de presión admisibles.

Los distintos capítulos de este manual de instrucciones contienen otras importantes
indicaciones de seguridad.

No se admite ninguna reclamación debido a una utilización no conforme a lo previsto.

70 WIKA manual de instrucciones transmisor de présion modelo AC-1

14026285.01 11/2012 GB/D/F/E

2. Seguridad

2.2 Cualicación del personal

¡ADVERTENCIA!
¡Riesgo de lesiones debido a una insuciente cualicación!

Un manejo no adecuado puede causar considerables daños personales y materiales.
Las actividades descritas en este manual de instrucciones deben realizarse únicamente
por personal especializado con la cualicación correspondiente.

Personal especializado

Debido a su formación profesional, a sus conocimientos de la técnica de regulación y medición así
como a su experiencia y su conocimiento de las normativas, normas y directivas vigentes en el país de
utilización el personal especializado es capaz de ejecutar los trabajos descritos y reconocer posibles
peligros por sí solo.

Algunas condiciones de uso especícas requieren conocimientos adicionales, p. ej. acerca de medios
agresivos.

2.3 Riesgos especícos

¡ADVERTENCIA!

En el caso de sustancias peligrosas a medir, como p. ej. oxígeno, acetileno, sustancias
inamables o tóxicas, así como en instalaciones de refrigeración, compresores, etc.,
deben observarse en cada caso, además de todas las reglas generales, las disposiciones
pertinentes.

¡ADVERTENCIA!

Medios residuales en transmisores de presión desmontados pueden causar riesgos para
personas, medio ambiente e instalación.
Tomar adecuadas medidas de precaución.

E

14026285.01 11/2012 GB/D/F/E

71WIKA manual de instrucciones transmisor de présion modelo AC-1

2. Seguridad

2.4 Rótulos / Marcados de seguridad

Placa indicadora de modelo

Rango de medida

Señal de salida

E

P# nº de artículo
S# nº de serie

Si el número de serie queda ilegible por daños mecánicos o tras pintar por encima, ya no se puede
mantener la trazabilidad.

Explicación de símbolos

CE, Communauté Européenne

Los instrumentos con este marcaje cumplen las directivas europeas aplicables.

cRUus, Underwriters Laboratories Inc.

El instrumento ha sido comprobado según las normativas aplicables de EEUU y
certicado por UL. El “Recognized Component Mark” indica piezas homologadas que
son adecuadas para su aplicación como componente en otros productos.

72 WIKA manual de instrucciones transmisor de présion modelo AC-1

Detalles del conexionado

®

14026285.01 11/2012 GB/D/F/E

3. Datos técnicos

3.1 Rangos de medida

Presión relativa

bar Rango de medida 0 ... 6 0 ... 10 0 ... 15 0 ... 16 0 ... 20 0 ... 25

Límite de presión de sobrecarga 20 20 40 40 40 40
Presión de estallido 25 25 50 50 50 50

Rango de medida 0 ... 30 0 ... 35 0 ... 40 0 ... 45 0 ... 50 0 ... 60

Límite de presión de sobrecarga 100 100 100 100 100 100
Presión de estallido 120 120 120 120 120 120

psi Rango de medida 0 ... 100 0 ... 150 0 ... 200 0 ... 250 0 ... 300 0 ... 350

Límite de presión de sobrecarga 300 300 600 600 600 600
Presión de estallido 375 375 750 750 750 750

Rango de medida 0 ... 400 0 ... 450 0 ... 500 0 ... 550 0 ... 600 0 ... 650

Límite de presión de sobrecarga 600 1.450 1.450 1.450 1.450 1.450
Presión de estallido 750 1.800 1.800 1.800 1.800 1.800

Rango de medida 0 ... 700 0 ... 750 0 ... 800 0 ... 850

Límite de presión de sobrecarga 1.450 1.450 1.450 1.450
Presión de estallido 1.800 1.800 1.800 1.800

E

14026285.01 11/2012 GB/D/F/E

73WIKA manual de instrucciones transmisor de présion modelo AC-1

3. Datos técnicos

Rango de medida de vacío y +/-

bar Rango de medida -1 ... +7 -1 ... +9 -1 ... +10

Límite de presión de sobrecarga 20 20 20
Presión de estallido 25 25 25

Rango de medida -1 ... +15 -1 ... +20 -1 ... +25

Límite de presión de sobrecarga 40 40 40
Presión de estallido 50 50 50

Rango de medida -1 ... +29 -1 ... +45 -0,5 ... +7

E

Límite de presión de sobrecarga 100 100 20
Presión de estallido 120 120 25

Rango de medida -0,5 ... +10

Límite de presión de sobrecarga 20
Presión de estallido 25

psi Rango de medida

Límite de presión de sobrecarga 300 300 600
Presión de estallido 375 375 750

Rango de medida

Límite de presión de sobrecarga 600 600 600
Presión de estallido 750 750 750

Rango de medida

Límite de presión de sobrecarga 600 1.450 1.450
Presión de estallido 750 1.800 1.800

Rango de medida

Límite de presión de sobrecarga 1.450 1.450
Presión de estallido 1.800 1.800

-30 inHg ... +100 -30 inHg ... +145 -30 inHg ... +200

-30 inHg ... +250 -30 inHg ... +300 -30 inHg ... +350

-30 inHg ... +400 -30 inHg ... +450 -30 inHg ... +500

-30 inHg ... +550 -30 inHg ... +600

Resistencia al vacío

Sí

74 WIKA manual de instrucciones transmisor de présion modelo AC-1

14026285.01 11/2012 GB/D/F/E

3. Datos técnicos

3.2 Señales de salida

Tipo de señal Señal

Corriente (2 hilos) 4 ... 20 mA
Tensión (3 hilos) DC 0 ... 10 V

Ratiométrica (3 hilos) DC 0,5 ... 4,5 V

DC 1 ... 5 V

Carga in Ω

■

Salida de corriente (2 hilos): ≤ (alimentación auxiliar - 7 V) / 0,02 A

■

Salida de tensión (3 hilos): > máx. señal / 1 mA

3.3 Alimentación de corriente

La alimentación auxiliar permitida depende del correspondiente valor del señal de salida.

■

4 ... 20 mA: DC 7 ... 30 V

■

DC 0 ... 10 V: DC 14 ... 30 V

■

DC 1 ... 5 V: DC 8 ... 30 V

■

DC 0,5 ... 4,5 V ratiométrico DC 4,5 ... 5,5 V

3.4 Condiciones de referencia (según IEC 61298-1)

Temperatura

15 ... 25 °C

Presión atmosférica

860 ... 1.060 mbar

14026285.01 11/2012 GB/D/F/E

E

75WIKA manual de instrucciones transmisor de présion modelo AC-1

3. Datos técnicos

Humedad atmosférica

45 ... 75 % relativa

Alimentación auxiliar

■

DC 24 V

■

DC 5 V con señal de salida ratiométrica

Posición de montaje

Calibrado en posición vertical con la conexión a presión hacia abajo.

E

3.5 Datos de precisión

Precisión en las condiciones de referencia

≤ 2 % del span

Incluye alinealidad, histéresis, error punto cero y valor nal (corresponde a desviación de valor de
medida según IEC 61298-2).

Error de temperatura a -25 ... +85 °C

■

Coeciente de temperatura medio del punto cero
típico ≤ ± 0,5 % del span/10 K

■

Coeciente de temperatura medio del span

≤ 0,3 % del span/10 K

Tiempo de establecimiento

≤ 5 ms

Deriva a largo plazo (según IEC 61298-2)

≤ ±0,3 % del span/año

76 WIKA manual de instrucciones transmisor de présion modelo AC-1

14026285.01 11/2012 GB/D/F/E

3. Datos técnicos

3.6 Condiciones de utilización

Clases de protección (nach IEC 60529)

El tipo de protección depende del modelo de la conexión eléctrica.

■

Conector circular, M12 x 1: IP 67

■

Metri-Pack Serie 150: IP 67

■

Salida de cable: IP 69K

El tipo de protección indicado sólo es válido en estado conectado con conectores según el modo de
protección correspondiente.

Temperaturas

■

Medio: -40 ... +100 °C -40 ... +212 °F

■

Ambiente: -25 ... +85 °C -13 ... +185 °F

■

Almacenamiento: -25 ... +85 °C -13 ... +185 °F

Resistencia

El transmisor de presiòn es resistente contra los refrigerantes R12, R22, R134a, R404a, R407c, R410a,
R502, R507.

Resistencia contra otros refrigerantes a petición

3.7 Conexiones eléctricas

Resistencia contra cortocircuitos

S+ contra 0V

E

Protección contra polaridad inversa

UB contra 0V

14026285.01 11/2012 GB/D/F/E

77WIKA manual de instrucciones transmisor de présion modelo AC-1

3. Datos técnicos

Protección contra sobretensiones

máx. 36 V

Tensión de aislamiento

DC 500 V

3.8 Materiales

Piezas en contacto con el medio

■

Conexión a proceso en latón

E

■

Sensor en cerámica Al2O3 96 %

■

Junta tórica en CR70 (cloropreno)

Piezas sin contacto con el medio

■

Caja en latón

■

Conexión eléctrica de plástico PBT GF 30 de alta resistencia, reforzada con bra de vidrio

3.9 Homologaciones, directivas y certicados

Certicación (opción)

cRUus (recognition)

Conformidad CE

Directiva de EMC 2004/108/CE, EN 61326 emisión (grupo 1, clase B) y resistencia a interferencias
(ámbito industrial)

Observar las especicaciones en el albarán para números de tipos especiales, p. ej. AC-10000.
Para más datos técnicos véase la hoja técnica de WIKA PE 81.46 y la documentación de pedido.

78 WIKA manual de instrucciones transmisor de présion modelo AC-1

14026285.01 11/2012 GB/D/F/E

4. Diseño y función / 5. Transporte, embalaje ...

4. Diseño y función

4.1 Descripción

La presión actual se deduce mediante la deformación de la membrana en el elemento sensor. Con
alimentación auxiliar, esta deformación de la membrana se transforma en una señal eléctrica. La señal
de salida del transmisor de presión está amplicada y estandarizada.

4.2 Volumen de suministro

Comparar mediante el albarán si se han entregado todas las piezas.

5. Transporte, embalaje y almacenamiento

5.1 Transporte

Comprobar si el transmisor de presión presenta eventuales daños causados en el transporte.
Noticar daños obvios de forma inmediata.

5.2 Embalaje

No quitar el embalaje hasta justo antes del montaje.
Guardar el embalaje ya que es la protección ideal durante el transporte (por ejemplo si el lugar de insta­lación cambia o si se envía el instrumento para posibles reparaciones).

5.3 Almacenamiento

Condiciones admisibles en el lugar de almacenamiento:

Temperatura de almacenamiento: véase capítulo 3.6 "Condiciones de use"

E

¡ADVERTENCIA!

Antes de almacenar el instrumento (después del funcionamiento), eliminar todos los restos
de medios adherentes. Esto es especialmente importante cuando el medio es nocivo para la
salud, como p. ej. cáustico, tóxico, cancerígeno, radioactivo, etc.

14026285.01 11/2012 GB/D/F/E

79WIKA manual de instrucciones transmisor de présion modelo AC-1

6. Puesta en servicio, funcionamiento

6. Puesta en servicio, funcionamiento

¡CUIDADO!

Comprobar el transmisor de presión visualmente antes de utilizarlo.
Utilizar el transmisor de presión sólo en condiciones absolutamente seguras.

6.1 Montaje mecánico

■

Las supercies de obturación en el instrumento y en el punto de
medición deben estar libres de suciedad.

E

■

Para atornillar el instrumento, la fuerza necesaria debe aplicarse,
mediante el uso de herramientas adecuadas, sólo sobre las
supercies planas de ajuste previstas para este n, y no a través de
la caja.

El par de giro correcto depende de la dimensión de la conexión así
como de la junta utilizada (forma/material).

No superar el par de apriete
máx. 30 Nm

■

No bloquear las vueltas de la rosca al enroscar.

■

Las indicaciones sobre taladros para roscar y para soldar están en nuestra información técnica
IN 00.14 en www.wika.es.

Supercie plana
de ajuste

80 WIKA manual de instrucciones transmisor de présion modelo AC-1

14026285.01 11/2012 GB/D/F/E

6. Puesta en servicio, funcionamiento

Sellado de la conexión a proceso

Roscas cilíndricas





según EN 837 según DIN 3852-E

Rosca cónica

NPT, R y PT

E

Para el sellado de las conexiones al proceso con
roscas cilíndricas en la supercie de obturación
 se deben instalar juntas planas, arandelas o
juntas perladas WIKA.

Para notas acerca de las juntas, véase la hoja técnica WIKA AC 09.08 o www.wika.es.

6.2 Montaje eléctrico

■

Poner a tierra el instrumento a través de la conexión.

■

Para alimentar el transmisor de presión debe utilizarse un circuito eléctrico con límite de energía
según el párrafo 9.3 de UL/EN/IEC 61010-1 o LPS según UL/EN/IEC 60950-1 o Clase 2 según
UL1310/UL1585 (NEC o CEC) para alimentar el transmisor de presión. La alimentación eléctrica
debe ser adecuada para aplicaciones en alturas superiores a 2.000 metros, si se quiere utilizar el
transmisor de presión a partir de esas alturas.

14026285.01 11/2012 GB/D/F/E

Para sellar las conexiones a proceso de forma
cónica, el sellado se realiza en la rosca con
material suplementario, como por ejemplo, cinta
PTFE (EN 837-2).

81WIKA manual de instrucciones transmisor de présion modelo AC-1

6. Puesta en servicio, funcionamiento

■

Seleccionar el correcto diámetro de cable para la entrada de cable del conector.
Contactar los pins del contraconector conforme el diagrama de conexión
Asegurar el correcto montaje de las juntas y que no presenten defectos.
Apretar el prensaestopas y comprobar si las juntas están jadas bien para garantizar el tipo de
protección.

■

Asegurarse de que no penetre humedad en las salidas en el extremo del cable.

Esquemas de conexiones

Conector circular, M12 x 1

E

UB1 1

0V 3 3

S

+

2 hilos 3 hilos

- 4

Metri-Pack Serie 150

UBB B

0V C A

- C

S

+

2 hilos 3 hilos

Salida de cable

2 hilos 3 hilos

UBmarrón marrón

0V verde verde

- blanco

S

+

Sección de hilo 3 x 0,14 mm
Diámetro de cable 3,2 mm

2

82 WIKA manual de instrucciones transmisor de présion modelo AC-1

14026285.01 11/2012 GB/D/F/E

6. Puesta en servicio, funcionamiento

La humedad puede afectar las características de
funcionamiento de los componentes electrónicos y
sensores; por tal motivo, una buena ubicación evita
estos problemas y prolonga la vida útil. Los compo­nentes electrónicos y sensores pueden verse afecta­dos debido al cambio de temperatura en combinación
con condensación de humedad (por ejemplo, en
evaporadores con sistemas de deshielo).

Si bien el tipo de protección del transmisor de
presión es IP 67 ó 6K9K, éste no está sellado hermé­ticamente. Bajo condiciones críticas existe el peligro
de que un pequeño volumen de aire pueda penetrar
o difundirse a través de la caja. Con el tiempo,
puede acumularse entonces humedad en el sensor,
causando errores de medición.

Por ello se recomienda colocar el transmisor de
presión en un lugar con reducido ciclaje de humedad
y de temperatura. En mostradores o cámaras frigorí­cas dicho lugar se encuentra en la línea de aspira­ción fuera de la cámara principal de refrigeración, por
ejemplo, por debajo del mostrador, por donde sale la
tubería.

Si se requiere una ubicación más cerca del evapora­dor, se recomienda utilizar un capilar entre la línea de
salida del evaporador y el transmisor de presión.

14026285.01 11/2012 GB/D/F/E

Transmisor de presión con capilar (vista
exterior)

Transmisor de presión con capilar (sec­ción transversal)

83WIKA manual de instrucciones transmisor de présion modelo AC-1

E

7. Mantenimiento y limpieza / 8. Fallos

7. Mantenimiento y limpieza

7.1 Mantenimiento

El transmisor de presión no precisa mantenimiento.
Todas las reparaciones las debe efectuar únicamente el fabricante.

7.2 Limpieza

¡CUIDADO!

■

E

Antes de proceder con la limpieza hay que separar debidamente el transmisor de
presión de cualquier fuente de presión, desactivarlo y desconectarlo del suministro de
corriente la red.

■

Limpiar el instrumento con un trapo húmedo.

■

Una vez desmontado el instrumento se debe enjuagar y limpiar antes de devolverlo para
proteger a las personas y el medio ambiente contra residuos del medio de medición.

■

Medios residuales en instrumentos desmontados pueden causar riesgos para
personas, medio ambiente e instalación. Tomar adecuadas medidas de precaución.

Véase el capítulo 9.2 "Devolución" para obtener más información acerca de la devolución
del instrumento.

8. Fallos

En caso de averías, comprobar en primer lugar la conexión mecánica y eléctrica.

Fallos Causas Medidas

La señal de salida no cambia
cuando cambia la presión

Señal de salida ausente/errónea Fallo de cableado Tener en cuenta detalles del conexionado

84 WIKA manual de instrucciones transmisor de présion modelo AC-1

Sobrecarga mecánica por sobre­presión

Alimentación auxiliar errónea

Sustituir el instrumento, consultar al
fabricante si falla repetidas veces

14026285.01 11/2012 GB/D/F/E

8. Fallos

Fallos Causas Medidas

Ninguna señal de salida

Insuciente span de señal

Alcance de señal se cae Penetró humedad Montar correctamente el cable
Span de señal oscilante Fuentes de interferencias CEM en el

Alimentación auxiliar errónea/ausente

Cable roto
Corriente auxiliar demasiado alta/baja

Sobrecarga mecánica por sobrepresión

entorno

Instrumento no conectado a tierra

Alimentación auxiliar altamente oscilante

Presión del medio de proceso
fuertemente ciclante

En caso de reclamar una garantía sin que ésta esté justicada, facturaremos los gastos de tramitación
de la reclamación.

¡CUIDADO!

Si no es posible eliminar los fallos mediante las medidas arriba mencionadas, poner
inmediatamente el instrumento fuera de servicio; asegurarse de que ya no esté sometido a
ninguna presión o señal y proteger el instrumento contra una puesta en servicio accidental
o erronea. En este caso ponerse en contacto con el fabricante. Si desea devolver el
instrumento, observar las indicaciones en el capítulo "9.2 Devolución".

Corregir la corriente auxiliar

Comprobar el paso
Corregir la corriente auxiliar

Sustituir el instrumento

Blindar el instrumento, blindaje del cable,
quitar la fuente de interferencias

Conectar a tierra el instrumento

Estabilizar perturbaciones de la
alimentación auxiliar

Amortiguación, asesoramiento por parte
del fabricante

E

14026285.01 11/2012 GB/D/F/E

85WIKA manual de instrucciones transmisor de présion modelo AC-1

9. Desmontaje, devolución y eliminación de residuos

9. Desmontaje, devolución y eliminación de residuos

¡ADVERTENCIA!

Medios residuales en transmisores de presión desmontados pueden causar riesgos para
personas, medio ambiente e instalación.
Tomar adecuadas medidas de precaución.

9.1 Desmontaje

¡Desmontar los instrumentos sólo si no está sometidos a presión!

E

9.2 Devolución

¡ADVERTENCIA!
Es imprescindible observar lo siguiente para el envío del instrumento:

Todos los transmisores de presión enviados a WIKA deben estar libres de sustancias
peligrosas (ácidos, lejías, soluciones, etc.).

Utilizar el embalaje original o un embalaje adecuado para la devolución del instrumento.

Comentarios sobre el procedimiento de las devoluciones encuentra en el apartado “Servicio”
en nuestra página web local.

9.3 Eliminación de residuos

Una eliminación incorrecta puede provocar peligros para el medio ambiente.
Eliminar los componentes de los instrumentos y los materiales de embalaje conforme a los reglamentos
relativos al tratamiento de residuos y eliminación vigentes en el país de utilización.

86 WIKA manual de instrucciones transmisor de présion modelo AC-1

14026285.01 11/2012 GB/D/F/E

Anexo 1: Declaración CE de conformidad modelo AC-1

E

14026285.01 11/2012 GB/D/F/E

87WIKA manual de instrucciones transmisor de présion modelo AC-1

WIKA global

WIKA subsidiaries worldwide can be found online at www.wika.com.
WIKA Niederlassungen weltweit nden Sie online unter www.wika.de.
La liste des liales WIKA dans le monde se trouve sur www.wika.fr.
Sucursales WIKA en todo el mundo puede encontrar en www.wika.es.

WIKA Alexander Wiegand SE & Co. KG

Alexander-Wiegand-Straße 30
63911 Klingenberg • Germany
Tel. [phone]
Fax [phone]
E-Mail [e-mail]
www.wika.de

88 WIKA operating instructions pressure transmitter model AC-1

14026285.01 11/2012 GB/D/F/E
