WIKA A2G-85 User Manual [en, de, es, fr, it]

Operating instructions
Betriebsanleitung
Mode d'emploi
Manual de instrucciones
Manuale d'uso

CO2 sensor model A2G-85

CO2-Sensor Typ A2G-85

Capteur CO2 type A2G-85

Sensor CO2 modelo A2G-85

Sensore CO2 modello A2G-85

CO2 sensor model A2G-85

GB

D

F

E

I

GB

Operating instructions model A2G-85 Page 3-12

D

Betriebsanleitung Typ A2G-85 Seite 13-22

F

Mode d'emploi type A2G-85 Page 23-32

E

Manual de instrucciones modelo A2G-85 Página 33-42

I

Manuale d'uso modello A2G-85 Pagina 43-52

© 2011 WIKA Alexander Wiegand SE & Co. KG
All rights reserved. / Alle Rechte vorbehalten.

®

WIKA

is a registered trademark in various countries.

®

WIKA

ist eine geschützte Marke in verschiedenen Ländern.

Prior to starting any work, read the operating instructions!
Keep for later use!

Vor Beginn aller Arbeiten Betriebsanleitung lesen!
Zum späteren Gebrauch aufbewahren!

Lire le mode d‘emploi avant de commencer toute opération !
A conserver pour une utilisation ultérieure !

¡Leer el manual de instrucciones antes de comenzar cualquier trabajo!
¡Guardar el manual para una eventual consulta!

Prima di iniziare ad utilizzare lo strumento, leggere il manuale d‘uso!
Conservare per future consultazioni!

2

WIKA operating instructions air2guide model A2G-85

40339564.02 07/2012 GB/D/F/E/I

Contents

Contents

1. General information 4

2. Safety 5

3. Specications 6
Design and function

4.

5. Transport, packaging and storage 9

6. Commissioning, operation 9

7. Options 12

8. Maintenance and cleaning 12

9. Disposal 12

8

GB

40339564.02 07/2012 GB/D/F/E/I

WIKA operating instructions air2guide model A2G-85

3

1. General information

1. General information

■

The CO2 sensor described in the operating instructions has been
designed and manufactured using state-of-the-art technology. All
components are subject to stringent quality and environmental

GB

criteria during production. Our management systems are certied to

ISO 9001 and ISO 14001.

■

These operating instructions contain important information on
handling the instrument. Working safely requires that all safety
instructions and work instructions are observed.

■

Observe the relevant local accident prevention regulations and
general safety regulations for the instrument’s range of use.

■

The operating instructions are part of the product and must be kept
in the immediate vicinity of the instrument and readily accessible to
skilled personnel at any time.

■

Skilled personnel must have carefully read and understood the
operating instructions prior to beginning any work.

■

The manufacturer’s liability is void in the case of any damage caused
by using the product contrary to its intended use, non-compliance

with these operating instructions, assignment of insuciently
qualied skilled personnel or unauthorised modications to the

instrument.

■

The general terms and conditions contained in the sales
documentation shall apply.

■

Subject to technical modications.

■

Further information:

- Internet address: www.wika.de / www.wika.com
www.air2guide.com

- Relevant data sheet: SP 69.07

4

WIKA operating instructions air2guide model A2G-85

40339564.02 07/2012 GB/D/F/E/I

1. General information / 2. Safety

Explanation of symbols

WARNING!

... indicates a potentially dangerous situation which can
result in serious injury or death if not avoided.

Information

… points out useful tips, recommendations and information

for ecient and trouble-free operation.

2. Safety

WARNING!

Before installation, commissioning and operation, ensure
that the appropriate CO2 sensor has been selected in

terms of measuring range, design and specic measuring

conditions.
Non-observance can result in serious injury and/or damage
to the equipment.

Further important safety instructions can be found in the
individual chapters of these operating instructions.

2.1 Intended use

This CO2 sensor is used for the detection of carbon dioxide (CO2),

temperature and relative humidity (optionally) in living, oce and

production spaces, assembly rooms, rooms for large gatherings, etc.

GB

The instrument has been designed and built solely for the intended use
described here, and may only be used accordingly.

The manufacturer shall not be liable for claims of any type based on
operation contrary to the intended use.

40339564.02 07/2012 GB/D/F/E/I

WIKA operating instructions air2guide model A2G-85

5

2. Safety / 3. Specications

2.2 Personnel qualication

WARNING!

Risk of injury if qualication is insucient!

GB

Improper handling can result in considerable injury and
damage to equipment.

■

The activities described in these operating instructions
may only be carried out by skilled personnel who have

the qualications described below.

Skilled personnel

Skilled personnel are understood to be personnel who, based on their
technical training, knowledge of measurement and control technology

and on their experience and knowledge of country-specic regulations,

current standards and directives, are capable of carrying out the work
described and independently recognising potential hazards.

Explanation of symbols

CE, Communauté Européenne

Instruments bearing this mark comply with the relevant
European directives.

3. Specications

CO

sensor

2

0 ... 2,000 ppm
Sensor functional principle: NDIR (non dispersive infrared)

Case

Connection head: PC, 120 x 120 x 85 mm, with cover (crystal-clear)
Sensor tube: Steel, galvanised, length 300 mm, Ø 30 mm, incl.

mounting ange

Electrical connection

Cable gland M16, screw terminals max. 1.5 mm

6

WIKA operating instructions air2guide model A2G-85

2

40339564.02 07/2012 GB/D/F/E/I

3. Specications

Supply voltage

DC 15 ... 24 V (±10 %) or AC 24 V (±10 %) safety extra-low voltage
(SELV)

Power consumption: max. 3 W / max. 6 VA %

Weight: approx. 1.3 kg

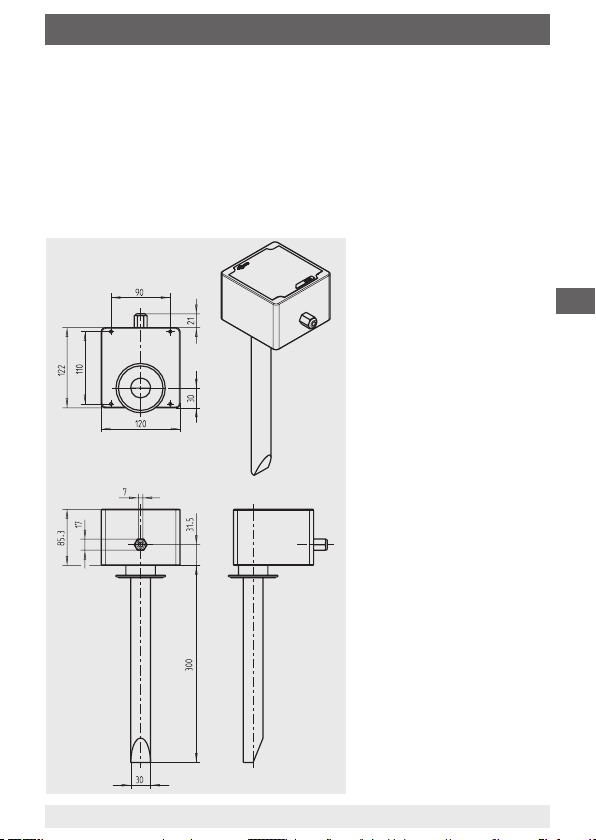

Dimensions in mm

GB

40339564.02 07/2012 GB/D/F/E/I

WIKA operating instructions air2guide model A2G-85

7

3. Specications / 4. Design and function

Ingress protection

IP 20 per EN 60529 / lEC 529

For further specications see WIKA data sheet SP 69.07 and the order

documentation.

GB

4. Design and function

Description

Wherever people are staying in rooms, the CO2 content is an evident
indicator for the indoor air quality. The higher the CO2 content, the worse
the air quality.

Design

CE conformity: 2004/108/EG Electromagnetic compatibility (EMC)
Product safety: 2001/95/EC Product safety
EMC: EN 60730-1:2002
Product safety: EN 60730-1:2002

Analogue outputs

0 ... 10 V, analogue output max. 10 mA

Temperature dependency

< 0.2 % of the full scale value per °C

Accuracy

typically ±40 ppm +4 % of the measured value

Permissible temperature

Ambient: 0 … +50 °C
Operation: 0 … +50 °C, max. 85 % rH, non-condensing

Scope of delivery

Cross-check the scope of delivery with the delivery note.

8

WIKA operating instructions air2guide model A2G-85

40339564.02 07/2012 GB/D/F/E/I

5. Transport, packaging ... / 6. Commissioning, operation

5. Transport, packaging and storage

5.1 Transport

Check the CO

sensor for any damage that may have been caused

2

during transportation. Obvious damage must be reported immediately.

5.2 Packaging

Do not remove packaging until just before mounting.
Keep the packaging as it will provide optimum protection during trans­port (e.g. change in installation site, sending for repair).

5.3 Storage

Permissible conditions at the place of storage:

Storage temperature: -30 ... +80 °C
Protect the CO

sensor from humidity and dust.

2

6. Commissioning, operation

Installation and mechanical connection

The instruments are supplied in an operational status. The instrument
is already equipped with a 1.5 m long connection cable and there is no
need to open it. If an opening of the cover becomes necessary, make
sure that the case is hermetically sealed again afterwards.

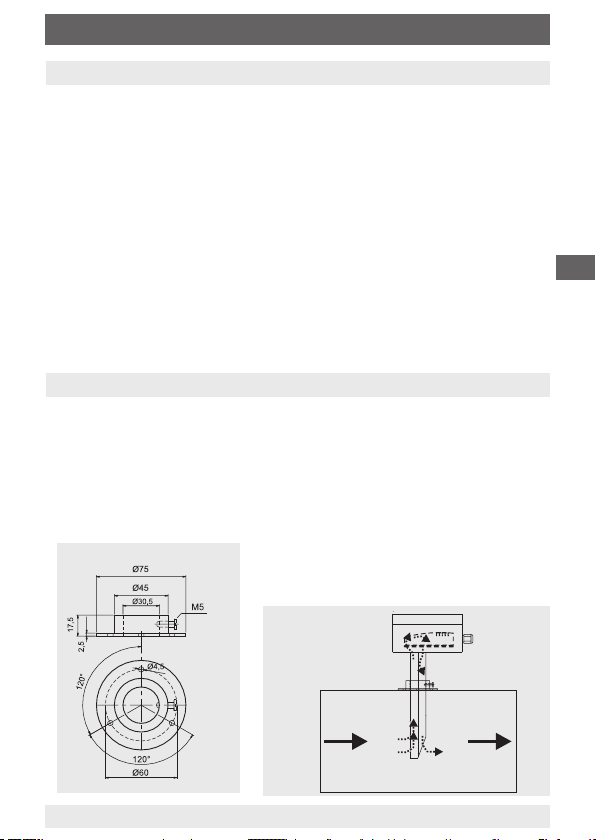

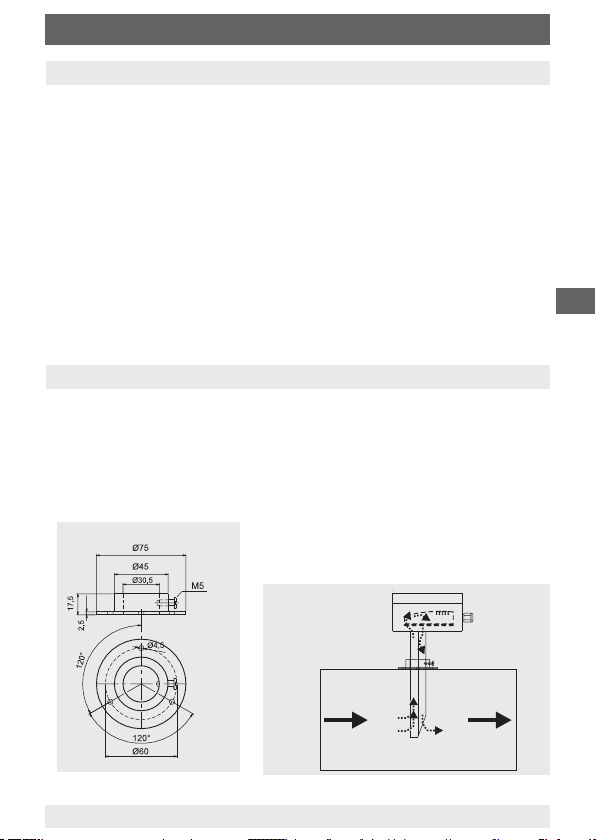

The mounting to the ventilation duct is

Mounting ange

made by means of the ange included

(mounting screws are not included in the
delivery).

GB

40339564.02 07/2012 GB/D/F/E/I

WIKA operating instructions air2guide model A2G-85

Air velocity max. 10 m/s

9

6. Commissioning, operation

Electrical connection

When using long connection cables, and depending on the cross-

section used, the measuring result might be falsied due to a voltage

drop on the common GND line, caused by the supply current and the

GB

line resistance. In this case 2 GND lines must be laid to the CO2 sensor

- one for the supply current and one for the measuring current.

Connection cable 1.5 m

brown Supply voltage +24 V
white Reference potential GND
yellow Output measured value CO

2

Classes for the indoor air quality (EN 13779)

Category CO2 content above the content

in the ambient air in ppm

Typical range Standard value

IDA1
IDA2
IDA3
IDA4

< 400 ppm 350 ppm
400 ... 600 ppm 500 ppm Mean indoor air quality
600 ... 1,000 ppm 800 ppm Moderate indoor air quality
> 1,000 ppm 1,200 ppm Low indoor air quality

Description

High indoor air quality

Measuring principle

For the CO2 measurement the "Non Dispersive InfraRed (NDIR)"
technology with automatic self-calibration (ABCLogic™) is used. For

10

WIKA operating instructions air2guide model A2G-85

40339564.02 07/2012 GB/D/F/E/I

6. Commissioning, operation

direct connection to a DDC or a monitoring system analogue 0 … 10 V
outputs are available.

ABCLogic™ - self-calibration feature

The outside levels of CO2 are generally very low at 400 to 500 ppm.
Inside buildings people are the major source of CO2. When a building
is unoccupied for 4 to 8 hours, CO2 levels will tend to drop to outside
background levels. This is especially the case when the building opera­tional schedule includes a pre-occupancy purge of fresh air into the
building prior to the start of the day.
ABCLogic™, which stands for "Automatic Background Calibration",
uses the computing power in the sensor's on-board microprocessor
to remember the lowest CO2 concentration that takes place every
24 hours. The sensor assumes that this low point is the value of the
outside level. The sensor is also smart enough to discount periodically
elevated display values, which might occur if, for example, a room was
used 24 hours a day. When the sensor has collected 14 days worth
of low concentration values, it performs a statistical analysis to see if
there have been any small changes in the sensor display regarding
background levels that could be attributable to sensor drifts. If the analy­sis concludes that there is drift, a small correction factor is made to the
sensor calibration to adjust this deviation.

Commissioning of the sensors with ABCLogic™

GB

When CO2 sensors with ABCLogic™ are installed, they will use the rst
14 days of operation to calibrate themselves to the local background

levels. Each sensor will calibrate itself to its environment over the rst

14 days of operation.

40339564.02 07/2012 GB/D/F/E/I

WIKA operating instructions air2guide model A2G-85

11

7. Options / 8. Maintenance and cleaning / 9. Disposal

7. Options

■

LC display for indicating the measured values and parameter
settings

■

3 LEDs for displaying the CO2-content

GB

0 ... 750 ppm: Green LED is on = good
751 ... 1,250 ppm: Yellow LED is on = moderate
1,251 ... 2,000 ppm: Red LED is on = poor

8. Maintenance and cleaning

The CO2 sensor is maintenance-free and oers long service life
provided it is handled and operated properly.

Clean the instruments with a moist cloth (soap water).

Repairs must only be carried out by the manufacturer or appropriately

qualied skilled personnel.

9. Disposal

Incorrect disposal can put the environment at risk.

Dispose of instrument components and packaging materials in an
environmentally compatible way and in accordance with the country-

specic waste disposal regulations.

12

WIKA operating instructions air2guide model A2G-85

40339564.02 07/2012 GB/D/F/E/I

Inhalt

Inhalt

1. Allgemeines 14

2. Sicherheit 15

3. Technische Daten 16
Aufbau und Funktion

4.

5. Transport, Verpackung und Lagerung 19

6. Inbetriebnahme, Betrieb 19

7. Optionen 22

8. Wartung und Reinigung 22

9. Entsorgung 22

18

D

40339564.02 07/2012 GB/D/F/E/I

WIKA Betriebsanleitung air2guide Typ A2G-85

13

1. Allgemeines

1. Allgemeines

■

Der in der Betriebsanleitung beschriebene CO2-Sensor wird nach
dem aktuellen Stand der Technik konstruiert und gefertigt. Alle
Komponenten unterliegen während der Fertigung strengen Quali­täts- und Umweltkriterien. Unsere Managementsysteme sind nach

ISO 9001 und ISO 14001 zertiziert.

D

■

Diese Betriebsanleitung gibt wichtige Hinweise zum Umgang mit
dem Gerät. Voraussetzung für sicheres Arbeiten ist die Einhaltung
aller angegebenen Sicherheitshinweise und Handlungsanwei­sungen.

■

Die für den Einsatzbereich des Gerätes geltenden örtlichen Unfall­verhütungsvorschriften und allgemeinen Sicherheitsbestimmungen
einhalten.

■

Die Betriebsanleitung ist Produktbestandteil und muss in unmittel­barer Nähe des Gerätes für das Fachpersonal jederzeit zugänglich
aufbewahrt werden.

■

Das Fachpersonal muss die Betriebsanleitung vor Beginn aller
Arbeiten sorgfältig durchgelesen und verstanden haben.

■

Die Haftung des Herstellers erlischt bei Schäden durch bestim­mungswidrige Verwendung, Nichtbeachten dieser Betriebsanleitung,
Einsatz ungenügend qualizierten Fachpersonals sowie eigenmäch­tiger Veränderung am Gerät.

■

Es gelten die allgemeinen Geschäftsbedingungen in den Verkaufs­unterlagen.

■

Technische Änderungen vorbehalten.

■

Weitere Informationen:

- Internet-Adresse: www.wika.de / www.wika.com
www.air2guide.com

- zugehöriges Datenblatt: SP 69.07

14

WIKA Betriebsanleitung air2guide Typ A2G-85

40339564.02 07/2012 GB/D/F/E/I

1. Allgemeines / 2. Sicherheit

Symbolerklärung

WARNUNG!

… weist auf eine möglicherweise gefährliche Situation hin,
die zum Tod oder zu schweren Verletzungen führen kann,
wenn sie nicht gemieden wird.

Information

… hebt nützliche Tipps und Empfehlungen sowie Infor-

mationen für einen ezienten und störungsfreien Betrieb

hervor.

2. Sicherheit

WARNUNG!

Vor Montage, Inbetriebnahme und Betrieb sicherstellen,
dass der richtige CO2-Sensor hinsichtlich Messbereich,
Ausführung und spezischen Messbedingungen ausge­wählt wurde.
Bei Nichtbeachten können schwere Körperverletzungen
und/oder Sachschäden auftreten.

Weitere wichtige Sicherheitshinweise benden sich in den

einzelnen Kapiteln dieser Betriebsanleitung.

2.1 Bestimmungsgemäße Verwendung

Dieser CO2-Sensor dient zur Erfassung von Kohlendioxid (CO2),
Temperatur und der relativen Feuchte (optional) in Wohnräumen,
Büroräumen, Produktionsräumen, Versammlungsräumen, Räumlich­keiten für große Menschenansammlungen etc..

D

Das Gerät ist ausschließlich für den hier beschriebenen bestimmungs­gemäßen Verwendungszweck konzipiert und konstruiert und darf nur
dementsprechend verwendet werden.

Ansprüche jeglicher Art aufgrund von nicht bestimmungsgemäßer
Verwendung sind ausgeschlossen.

40339564.02 07/2012 GB/D/F/E/I

WIKA Betriebsanleitung air2guide Typ A2G-85

15

2. Sicherheit / 3. Technische Daten

2.2 Personalqualikation

WARNUNG!

Verletzungsgefahr bei unzureichender Qualikation!

Unsachgemäßer Umgang kann zu erheblichen Personen­und Sachschäden führen.

■

D

Die in dieser Betriebsanleitung beschriebenen Tätig­keiten nur durch Fachpersonal nachfolgend beschrie-

bener Qualikation durchführen lassen.

Fachpersonal

Das Fachpersonal ist aufgrund seiner fachlichen Ausbildung, seiner
Kenntnisse der Mess- und Regelungstechnik und seiner Erfahrungen

sowie Kenntnis der landesspezischen Vorschriften, geltenden Normen

und Richtlinien in der Lage, die beschriebenen Arbeiten auszuführen
und mögliche Gefahren selbstständig zu erkennen.

Symbolerklärung

CE, Communauté Européenne

Geräte mit dieser Kennzeichnung stimmen überein mit den

zutreenden europäischen Richtlinien.

3. Technische Daten

CO2-Sensor

0 ... 2.000 ppm
Sensor Funktionssprinzip: NDIR (non dispersive infrared)

Gehäuse

Anschlusskopf: PC, 120 x 120 x 85 mm, mit Deckel (glasklar)
Fühlerrohr: Stahl, verzinkt, Länge 300 mm, Ø 30 mm, inkl. Montage-

ansch

Elektrischer Anschluss

Kabelverschraubung M16, Schraubklemmen max. 1,5 mm

16

WIKA Betriebsanleitung air2guide Typ A2G-85

2

40339564.02 07/2012 GB/D/F/E/I

3. Technische Daten

Versorgungsspannung

DC 15 ... 24 V (±10 %) oder AC 24 V (±10 %) Schutzkleinspannung
(SELV)

Leistungsaufnahme: max. 3 W / max. 6 VA %

Gewicht: ca. 1,3 kg

Abmessungen in mm

D

40339564.02 07/2012 GB/D/F/E/I

WIKA Betriebsanleitung air2guide Typ A2G-85

17

3. Technische Daten / 4. Aufbau und Funktion

Schutzart

IP 20 nach EN 60529 / lEC 529

Weitere technische Daten siehe WIKA Datenblatt SP 69.07 und
Bestellunterlagen.

D

4. Aufbau und Funktion

Beschreibung

Überall, wo Personen sich in Räumen aufhalten, ist der CO2-Gehalt
ein nachweisbarer Indikator für die Raumluftqualität. Je größer der
CO2-Gehalt, desto schlechter die Luftqualität.

Ausführung

CE-Konformität: 2004/108/EG Elektromagnetische Verträglichkeit
Produktsicherheit: 2001/95/EG Produktsicherheit
EMV: EN 60730-1:2002
Produktsicherheit: EN 60730-1:2002

Analogausgänge

0 ... 10 V, Analogausgang max. 10 mA

Temperaturabhängigkeit

< 0,2 % vom Endwert pro °C

Genauigkeit

typisch ±40 ppm +4 % vom Messwert

Zulässige Temperatur

Umgebung: 0 … +50 °C
Betrieb: 0 … +50 °C, max. 85 % rF, nicht kondensierend

Lieferumfang

Lieferumfang mit dem Lieferschein abgleichen.

18

WIKA Betriebsanleitung air2guide Typ A2G-85

40339564.02 07/2012 GB/D/F/E/I

5. Transport, Verpackung ... / 6. Inbetriebnahme, Betrieb

5. Transport, Verpackung und Lagerung

5.1 Transport

CO

-Sensor auf eventuell vorhandene Transportschäden untersuchen.

2

Oensichtliche Schäden unverzüglich mitteilen.

5.2 Verpackung

Verpackung erst unmittelbar vor der Montage entfernen.
Die Verpackung aufbewahren, denn diese bietet bei einem Transport
einen optimalen Schutz (z. B. wechselnder Einbauort, Reparatursendung).

5.3 Lagerung

Zulässige Bedingungen am Lagerort

Lagertemperatur: -30 ... +80 °C
CO

-Sensor vor Feuchtigkeit und Staub schützen.

2

6. Inbetriebnahme, Betrieb

Installation und mechanischer Anschluss

Die Geräte werden im betriebsfertigen Zustand ausgeliefert. Dabei ist
das Gerät bereits ab Werk mit einer 1,5 m langen Anschlussleitung

ausgerüstet und braucht nicht geönet zu werden. Sollte ein Önen des

Deckels notwendig sein, ist darauf zu achten, dass anschließend das
Gehäuse wieder luftdicht verschlossen wird.

Die Montage am Lüftungskanal

Montageansch

erfolgt mittels beiliegendem Flansch
(Befestigungsschrauben sind nicht im
Lieferumfang enthalten).

D

40339564.02 07/2012 GB/D/F/E/I

WIKA Betriebsanleitung air2guide Typ A2G-85

Luftgeschwindigkeit max. 10 m/s

19

6. Inbetriebnahme, Betrieb

Elektrischer Anschluss

Bei Verwendung von langen Anschlussleitungen und abhängig vom
verwendeten Querschnitt, kann durch den Spannungsabfall auf der
gemeinsamen GND-Leitung, verursacht durch den Versorgungsstrom
und den Leitungswiderstand, das Messergebnis verfälscht werden.
In diesem Fall müssen 2 GND-Leitungen zum CO2-Sensor gelegt

D

werden - eine für den Versorgungsstrom und eine für den Messstrom.

Anschlusskabel 1,5 m

braun Versorgungsspannung +24 V
weiß Bezugspotential GND
gelb Ausgang Messwert CO

2

Klassen für die Raumluftqualität (EN 13779)

Kategorie CO2-Gehalt über dem Gehalt

in der Außenluft in ppm

Üblicher Bereich Standardwert

IDA1
IDA2
IDA3
IDA4

< 400 ppm 350 ppm
400 ... 600 ppm 500 ppm Mittlere Raumluftqualität
600 ... 1.000 ppm 800 ppm Mäßige Raumluftqualität
> 1.000 ppm 1.200 ppm Niedrige Raumluftqualität

Beschreibung

Hohe Raumluftqualität

Messprinzip

Verwendet wird zur CO2-Messung die "Non Dispersive InfraRed (NDIR)
Technology" mit automatischer Selbstkalibrierung (ABCLogic™). Zur

20

WIKA Betriebsanleitung air2guide Typ A2G-85

40339564.02 07/2012 GB/D/F/E/I

6. Inbetriebnahme, Betrieb

direkten Aufschaltung auf eine DDC oder ein Monitoring-System stehen
analoge 0 ...10 V Ausgänge zur Verfügung.

ABCLogic™ - Eigenschaft der Selbstkalibrierung

Die äußeren Niveaupegel von CO2 sind im Allgemeinen mit 400 bis
500 ppm sehr niedrig. In Gebäuden sind Menschen die größte
CO2-Quelle. Wenn ein Gebäude für 4 bis 8 Stunden unbewohnt ist,
neigen die CO2-Niveaupegel dazu, auf die Außen-Hintergrundwerte
abzufallen. Dies ist vor allem dann der Fall, wenn der Betriebsplan eines
Gebäudes eine Reinigungstätigkeit vorsieht, bei der vor Tagesbeginn
Frischluft in das Gebäude gelassen wird.
ABCLogic™, was für "Automatic Background Calibration" steht, nutzt
die Rechenleistung des Mikroprozessors auf der Sensorplatine, um
sich an die niedrigste CO2-Konzentration, die alle 24 Stunden auftritt,
zu erinnern. Der Sensor nimmt an, dass dieser Tiefpunkt der Wert des
äußeren Niveaupegels ist. Der Sensor ist auch intelligent genug, um
periodisch erhöhte Anzeigewerte herabzusetzen, die z. B. auftreten
könnten, wenn ein Raum 24 Stunden über den Tag besetzt wäre. Wenn
der Sensor die 14-Tage-Werte mit Konzentrationstiefwerten gesammelt
hat, erarbeitet er eine statistische Analyse, um festzustellen, ob es
kleine Veränderungen bei der Sensoranzeige über Hintergrundniveau­werte gibt, die Sensordrifts zuzuschreiben sind. Wenn die Analyse
entscheidet, dass es eine Drift gibt, erfolgt ein kleiner Korrekturfaktor auf
die Sensorkalibrierung, um diese Abweichung zu regulieren.

D

Inbetriebnahme der Sensoren mit ABCLogic™

Wenn CO2-Sensoren mit ABCLogic™ installiert wurden, dienen die
ersten 14 Betriebstage den Sensoren zur Selbstkalibrierung auf die
lokalen Hintergrundniveauwerte. Jeder Sensor kalibriert sich während
der ersten 14 Betriebstage selbst auf seine Umgebung.

40339564.02 07/2012 GB/D/F/E/I

WIKA Betriebsanleitung air2guide Typ A2G-85

21

7. Optionen / 8. Wartung und Reinigung / 9. Entsorgung

7. Optionen

■

LC-Display zur Anzeige der Messwerte und Parametereinstellungen

■

3 LEDs zur Anzeige des CO2-Gehalts
0 ... 750 ppm: Grüne LED leuchtet = gut
751 ... 1.250 ppm: Gelbe LED leuchtet = mäßig

1.251 ... 2.000 ppm: Rote LED leuchtet = schlecht

D

8. Wartung und Reinigung

Der CO2-Sensor ist wartungsfrei und zeichnet sich bei sachgemäßer
Behandlung und Bedienung durch eine hohe Lebensdauer aus.

Reinigen der Geräte mit einem (in Seifenlauge) angefeuchteten Tuch.

Reparaturen sind ausschließlich vom Hersteller oder entsprechend

qualiziertem Fachpersonal durchzuführen.

9. Entsorgung

Durch falsche Entsorgung können Gefahren für die Umwelt entstehen.

Gerätekomponenten und Verpackungsmaterialien entsprechend den

landesspezischen Abfallbehandlungs- und Entsorgungsvorschriften

umweltgerecht entsorgen.

22

WIKA Betriebsanleitung air2guide Typ A2G-85

40339564.02 07/2012 GB/D/F/E/I

Sommaire

Sommaire

1. Généralités 24

2. Sécurité 25

3. Particularités 26
Conception et fonction

4.

5. Transport, emballage et stockage 29

6. Mise en service, exploitation 29

7. Options 32

8. Entretien et nettoyage 32

9. Mise au rebut 32

F

28

40339564.02 07/2012 GB/D/F/E/I

Mode d´emploi WIKA air2guide type A2G-85

23

1. Généralités

1. Généralités

■

Le capteur CO2 décrit dans le mode d’emploi est conçu et fabriqué
selon les dernières technologies en vigueur. Tous les composants
sont soumis à des critères de qualité et d’environnement stricts

durant la fabrication. Nos systèmes de gestion sont certiés selon

ISO 9001 et ISO 14001.

■

Ce mode d’emploi donne des indications importantes concernant

F

l’utilisation de l’instrument. Il est possible de travailler en toute
sécurité avec ce produit en respectant toutes les consignes de
sécurité et d’utilisation.

■

Respecter les prescriptions locales de prévention contre les
accidents et les prescriptions générales de sécurité en vigueur pour
le domaine d‘application de l’instrument.

■

Le mode d’emploi fait partie du produit et doit être conservé à
proximité immédiate de l’instrument et être accessible à tout moment

pour le personnel qualié.

■

Le personnel qualié doit, avant de commencer toute opération,

avoir lu soigneusement et compris le mode d’emploi.

■

La responsabilité du fabricant n’est pas engagée en cas de
dommages provoqués par une utilisation non conforme à l’usage
prévu, de non respect de ce mode d’emploi, d’utilisation de

personnel peu qualié de même qu’en cas de modications de
l’instrument eectuées par l’utilisateur.

■

Les conditions générales de vente mentionnées dans les documents
de vente s’appliquent.

■

Sous réserve de modications techniques.

■

Pour obtenir d'autres informations :

- Consulter notre site internet : www.wika.fr
www.air2guide.com

- Fiche technique correspondante : SP 69.07

24

Mode d´emploi WIKA air2guide type A2G-85

40339564.02 07/2012 GB/D/F/E/I

1. Généralités / 2. Sécurité

Explication des symboles

AVERTISSEMENT !

… indique une situation présentant des risques suscepti­bles de provoquer la mort ou des blessures graves si elle
n'est pas évitée.

Information

… met en exergue les conseils et recommandations utiles
de même que les informations permettant d'assurer un

fonctionnement ecace et normal.

2. Sécurité

AVERTISSEMENT !

Avant le montage, la mise en service et le fonctionne­ment, s'assurer que le capteur CO2 a été choisi de façon
adéquate, en ce qui concerne la plage de mesure, la

version et les conditions de mesure spéciques.

Un non-respect de cette consigne peut entraîner des
blessures corporelles graves et/ou des dégâts matériels.

Vous trouverez d'autres consignes de sécurité dans les
sections individuelles du présent mode d'emploi.

2.1 Utilisation conforme à l'usage prévu

Ce capteur CO2 est utilisé pour la détection de dioxyde de carbone
(CO2), de la température et de l'humidité relative (en option) dans des
espaces de vie, de bureau et de production, dans des salles de réunion,
des salles destinées à recevoir d'importantes manifestations, etc.

L’instrument est conçu et construit exclusivement pour une utilisation
conforme à l’usage prévu décrit ici et ne doit être utilisé qu’en
conséquence.

Aucune réclamation ne peut être recevable en cas d'utilisation non
conforme à l'usage prévu.

40339564.02 07/2012 GB/D/F/E/I

Mode d´emploi WIKA air2guide type A2G-85

F

25

2. Sécurité / 3. Particularités

2.2 Qualication du personnel

AVERTISSEMENT !
D

anger de blessure en cas de qualication insusante!

Une utilisation non conforme peut entraîner d'importants
dommages corporels et matériels.

■

Les opérations décrites dans ce mode d'emploi ne

doivent être eectuées que par un personnel ayant la

F

qualication décrite ci-après.

Personnel qualié

Le personnel qualié est, en raison de sa formation spécialisée, de

ses connaissances dans le domaine de la technique de mesure et de
régulation et de ses expériences de même que de sa connaissance des
prescriptions nationales des normes et directives en vigueur, en mesure

d'eectuer les travaux décrits et de reconnaître automatiquement les

dangers potentiels.

Explication des symboles

CE, Communauté Européenne

Les appareils avec ce marquage sont conformes aux
directives européennes pertinentes.

3. Particularités

Capteur CO

2

0 ... 2.000 ppm
Principe de fonctionnement du capteur : NDIR (infrarouge non dispersif)

Boîtier

Tête de raccordement : PC, 120 x 120 x 85 mm, avec couvercle
(entièrement transparent)
Tube capteur : acier galvanisé, longueur 300 mm, Ø 30 mm, y compris
bride de montage

Raccordement électrique

Presse-étoupe : M16, bornes à vis max. 1,5 mm

26

Mode d´emploi WIKA air2guide type A2G-85

2

40339564.02 07/2012 GB/D/F/E/I

3. Particularités

Tension d'alimentation

15 ... 24 VDC (±10 %) ou 24 VAC (±10 %) très basse tension de sécurité
(SELV)

Consommation électrique : max. 3 W / max. 6 VA %

Poids : environ 1,3 kg

Dimensions en mm

40339564.02 07/2012 GB/D/F/E/I

Mode d´emploi WIKA air2guide type A2G-85

F

27

3. Particularités / 4. Conception et fonction

Indice de protection

IP 20 selon EN 60529 / lEC 529

Pour de plus amples spécications, voir la che technique

WIKA SP 69.07 et la documentation de commande.

4. Conception et fonction

F

Description

En général, quand des personnes se trouvent dans des pièces, la
teneur en CO2 est un indicateur évident pour la qualité de l'air intérieur.
Plus la quantité de CO2 est importante, plus la qualité de l'air est
mauvaise.

Design

Conformité CE : 2004/108/CE Compatibilité électromagnétique (CEM)
Sécurité des produits : 2001/95/CE Sécurité des produits
CEM : EN 60730-1: 2002
Sécurité des produits : EN 60730-1: 2002

Sorties analogiques

0 ... 10 V, sortie analogique max. 10 mA

Dépendance à la température

< 0,2 % de la valeur de pleine échelle par °C

Précision

typiquement ±40 ppm +4 % de la valeur mesurée

Température admissible

Ambiante : 0 ... +50 °C
Fonctionnement : 0 … +50 °C, max. 85 % rH, sans condensation

Détail de la livraison

Comparer le détail de la livraison avec le bordereau de livraison.

28

Mode d´emploi WIKA air2guide type A2G-85

40339564.02 07/2012 GB/D/F/E/I

5. Transport, emballage ... / 6. Mise en service, exploitation

5. Transport, emballage et stockage

5.1 Transport

Vérier s'il existe des dégâts sur le capteur CO

liés au transport.

2

Communiquer immédiatement les dégâts constatés.

5.2 Emballage

N'enlever l'emballage qu'avant le montage.

Conserver l'emballage, celui-ci ore, lors d'un transport, une protection

optimale (par ex. changement de lieu d'utilisation, renvoi pour réparation).

5.3 Stockage

Conditions admissibles sur le lieu de stockage :

Température de stockage : -30 ... +80 °C
Protéger le capteur CO

de l'humidité et de la poussière.

2

6. Mise en service, exploitation

Installation et branchement mécanique

Les instruments sont livrés dans un état opérationnel. L'instrument est
déjà équipé d'un câble de connexion de 1,5 m de long et il n'est pas
nécessaire de l'ouvrir. S'il devient nécessaire d'ouvrir le couvercle,
assurez-vous que l'appareil est scellé hermétiquement après l'opération.

Le montage sur le conduit de ventilation

Bride de montage

est assuré par la bride livrée avec
l'appareil (les vis de montage ne sont
pas comprises dans la livraison).

F

40339564.02 07/2012 GB/D/F/E/I

Mode d´emploi WIKA air2guide type A2G-85

Vitesse de l'air maximale 10 m/s

29

6. Mise en service, exploitation

Raccordement électrique

Si on utilise de longs câbles de connexion, et suivant la section
transversale utilisée, le résultat mesuré pourrait se trouver faussé à
cause d'une chute de tension sur la ligne commune GND, ceci étant
dû au courant d'alimentation et à la résistance de ligne. Dans ce cas,
on doit poser 2 lignes GND sur le capteur CO2 : une pour le courant
d'alimentation et une pour le courant de mesure.

F

Câble de raccordement 1,5 m

marron Tension d'alimentation +24 V
white Reference potential GND
jaune valeur de sortie mesurée CO

Classes de qualité d’air intérieur (EN 13779)

Catégorie Teneur en CO2 supérieure à

celle de l'air ambiant en ppm

Portée type Valeur standard

IDA1
IDA2
IDA3
IDA4

< 400 ppm 350 ppm
400 ... 600 ppm 500 ppm Qualité moyenne de l’air intérieur
600 ... 1.000 ppm 800 ppm Qualité modérée de l’air intérieur
> 1.000 ppm 1.200 ppm Mauvaise qualité de l’air intérieur

Description

Bonne qualité de l’air intérieur

2

Principe de mesure

Pour la mesure de CO2, on utilise la technologie "infrarouge non disper­sif" (NDIR) avec auto-étalonnage automatique (ABCLogic™). Pour une

30

Mode d´emploi WIKA air2guide type A2G-85

40339564.02 07/2012 GB/D/F/E/I

6. Mise en service, exploitation

connexion directe à un DDC ou à un système de contrôle, des sorties
analogiques 0 … 10 V sont disponibles.

ABCLogic™ - dispositif d'auto-étalonnage

Les niveaux de CO2 à l'extérieur sont généralement très bas, de l'ordre
de 400 à 500 ppm. À l'intérieur des bâtiments, les personnes sont la
source majeure de CO2. Si un bâtiment n'est pas occupé pendant 4 à 8
heures, les niveaux de CO2 vont redescendre vers les niveaux mesurés
dans l'environnement extérieur. Ceci est tout spécialement le cas
lorsque le schéma d'opération du bâtiment prévoit une purge d'air frais
préalable vers l'intérieur de l'immeuble avant que celui-ci soit occupé,
avant que la journée commence.

ABCLogic™, qui signie "Automatic Background Calibration"

(étalonnage automatique d'arrière plan), utilise la puissance de calcul
sur le microprocesseur embarqué du capteur pour enregistrer la
concentration de CO2 la plus basse qui se produit par 24 heures. Le
capteur suppose que cette valeur basse est celle du niveau extérieur.
Le capteur est aussi assez intelligent pour enregistrer les valeurs

d'achage périodiquement élevées, valeurs qui pourraient arriver si, par

exemple, une pièce était utilisée 24 heures sur 24. Lorsque le capteur a
récolté des valeurs de basse concentration pendant 14 jours, il procède

à une analyse statistique pour voir s'il y a eu de légères modications
dans l'achage du capteur en ce qui concerne les niveaux "d'arrière-

plan" qui pourraient être attribuées à des déviations du capteur. Si
l'analyse conclut qu'il y a une déviation, un faible facteur de correction
est appliqué à la calibration du capteur pour réajuster cette déviation.

F

Mise en service des capteurs avec ABCLogic™

Lorsqu'on installe des capteurs de CO2 avec ABCLogic™, il vont utiliser
les 14 premiers jours de fonctionnement pour se calibrer eux-mêmes
sur les niveaux d'arrière-plan de l'endroit en question. Chaque capteur
va se calibrer lui-même par rapport à son environnement pendant les
14 premiers jours de fonctionnement.

40339564.02 07/2012 GB/D/F/E/I

Mode d´emploi WIKA air2guide type A2G-85

31

7. Options / 8. Entretien et nettoyage / 9. Mise au rebut

7. Options

■

Achage à cristaux liquides pour l'indication des valeurs mesurées

et des réglages de paramètre

■

3 DEL pour l'achage de la teneur en CO

2

0 ... 750 ppm : la DEL verte est allumée = bonne
751 ... 1.250 ppm : la DEL jaune est allumée = moyenne

1.251 ... 2.000 ppm : la DEL rouge est allumée = mauvaise

F

8. Entretien et nettoyage

Le capteur CO2 est sans entretien et ore une longue durée de vie à
condition qu'il soit manipulé et actionné correctement.

Nettoyez les instruments avec un chion humide (eau savonneuse).

Toute réparation doit être exclusivement conée au fabricant ou au
personnel qualié correspondant.

9. Mise au rebut

Une mise au rebut inadéquate peut entraîner des dangers pour
l'environnement.

Éliminer les composants des appareils et les matériaux d'emballage
conformément aux prescriptions nationales pour le traitement et
l'élimination des déchets et aux lois de protection de l'environnement en
vigueur.

32

Mode d´emploi WIKA air2guide type A2G-85

40339564.02 07/2012 GB/D/F/E/I

Contenido

Contenido

1. Información general 34

2. Seguridad 35

3. Datos técnicos 36
Diseño y función

4.

5. Transporte, embalaje y almacenamiento 39

6. Puesta en servicio, funcionamiento 39

7. Opciones 42

8. Mantenimiento y limpieza 42

9. Eliminación de residuos 42

38

E

40339564.02 07/2012 GB/D/F/E/I

WIKA manual de instrucciones air2guide modelo A2G-85

33

1. Información general

1. Información general

■

El sensor CO2 descrito en el manual de instrucciones está
construido y fabricado según el estado actual de la técnica. Todos
los componentes están sujetos a rigurosos criterios de calidad
y medio ambiente durante la producción. Nuestros sistemas de

gestión están certicados según ISO 9001 e ISO 14001.

■

Este manual de instrucciones proporciona indicaciones importantes
acerca del manejo del instrumento. Para que el trabajo con este
instrumento sea seguro es imprescindible cumplir con todas las

E

instrucciones de seguridad y manejo indicadas.

■

Cumplir siempre las normativas sobre la prevención de accidentes
y las normas de seguridad en vigor en el lugar de utilización del
instrumento.

■

El manual de instrucciones es una parte integrante del instrumento
y debe guardarse en la proximidad del mismo para que el personal
especializado pueda consultarlo en cualquier momento.

■

El personal especializado debe haber leído y entendido el manual
de instrucciones antes de comenzar cualquier trabajo.

■

El fabricante queda exento de cualquier responsabilidad en caso de

daños causados por un uso no conforme a la nalidad prevista, la

inobservancia del presente manual de instrucciones, un manejo por

personal insucientemente cualicado así como una modicación no

autorizada del instrumento.

■

Se aplican las condiciones generales de venta incluidas en la
documentación de venta.

■

Modicaciones técnicas reservadas.

■

Para obtener más informaciones consultar:

- Página web: www.wika.es
www.air2guide.com

- Hoja técnica correspondiente: SP 69.07

34

WIKA manual de instrucciones air2guide modelo A2G-85

40339564.02 07/2012 GB/D/F/E/I

1. Información general / 2. Seguridad

Explicación de símbolos

¡ADVERTENCIA!

… indica una situación probablemente peligrosa que
pueda causar la muerte o lesiones graves si no se evita.

Información

... marca consejos y recomendaciones útiles así como

informaciones para una utilización ecaz y libre de fallos.

2. Seguridad

¡ADVERTENCIA!

Antes del montaje, la puesta servicio y el funcionamiento
asegurarse de que se haya seleccionado el sensor CO2
adecuado con respecto a rango de medida, versión y

condiciones de medición especícas.

El no respetar las instrucciones puede generar lesiones
graves y/o daños materiales.

Los distintos capítulos de este manual de instrucciones
contienen otras importantes indicaciones de seguridad.

2.1 Uso conforme a lo previsto

Este sensor CO2 se utiliza para medir el dióxido de carbono (CO2), la

temperatura y la humedad relativa (opcional) en viviendas, ocinas,

naves de producción, salas de conferencia, salas para grandes grupos
de personas, etc..

E

El instrumento ha sido diseñado y construido únicamente para la

nalidad aquí descrita y debe utilizarse en conformidad a la misma.

No se admite ninguna reclamación debido a un manejo inadecuado.

40339564.02 07/2012 GB/D/F/E/I

WIKA manual de instrucciones air2guide modelo A2G-85

35

2. Seguridad / 3. Datos técnicos

2.2 Cualicación del personal

¡ADVERTENCIA!
¡Riesgo de lesiones debido a una insuciente cuali­cación!

Un manejo no adecuado puede causar considerables
daños personales y materiales.

■

Las actividades descritas en este manual de instruccio­nes deben realizarse únicamente por personal especia-

lizado con la consiguiente cualicación.

E

Personal especializado

Debido a su formación profesional, a sus conocimientos de la técnica
de regulación y medición así como a su experiencia y su conocimiento
de las normativas, normas y directivas vigentes en el país de utilización
el personal especializado es capaz de ejecutar los trabajos descritos y
reconocer posibles peligros por sí solo.

Explicación de símbolos

CE, Communauté Européenne

Los instrumentos con este marcaje cumplen las
directivas europeas aplicables.

3. Datos técnicos

Sensor CO

2

0 ... 2.000 ppm
Principio de funcionamiento del sensor: NDIR (infrarrojo no dispersivo)

Caja

Cabezal de conexión: PC, 120 x 120 x 85 mm, con tapa (transparente)
Tubo del sensor: acero galvanizado, longitud 300 mm, diámetro 30 mm,
incl. brida de montaje

Conexión eléctrica

Racor de cable M16, bornes roscados máx. 1,5 mm²

36

WIKA manual de instrucciones air2guide modelo A2G-85

40339564.02 07/2012 GB/D/F/E/I

3. Datos técnicos

Tensión de alimentación

DC 15 ... 24 V (±10 %) ó AC 24 V (±10 %) baja tensión de protección
(SELV)

Consumo de energía eléctrica: máx. 3 W / máx. 6 VA %

Peso: aprox. 1,3 kg

Dimensiones en mm

E

40339564.02 07/2012 GB/D/F/E/I

WIKA manual de instrucciones air2guide modelo A2G-85

37

3. Datos técnicos / 4. Diseño y función

Tipo de protección

IP 20 según EN 60529 / IEC 529

Para más datos técnicos véase la hoja técnica de WIKA SP 69.07 y la
documentación de pedido.

4. Diseño y función

Descripción

E

Siempre cuando hay personas en espacios cerrados, la concentración
de CO2 es un indicador demostrable para la calidad del aire en la sala.
Cuanto mayor la concentración de CO2, peor la calidad del aire.

Versión

Conformidad CE: Compatibilidad electromagnética según 2004/108/CE
Seguridad del producto: 2001/95/CE Seguridad del producto
EMC: EN 60730-1:2002
Seguridad del producto: EN 60730-1:2002

Salidas analógicas

0 ... 10 V, salida analógica máx. 10 mA

Dependencia de la temperatura

< 0,2 % del valor nal por °C

Precisión

Típicamente ±40 ppm + 4 % del valor medido

Temperatura admisible

Ambiente: 0 … +50 °C
Funcionamiento: 0 … +50 °C, máx. 85 % rF (sin condensación)

Volumen de suministro

Comprobar mediante el albarán si se ha entregado la totalidad de las
piezas.

38

WIKA manual de instrucciones air2guide modelo A2G-85

40339564.02 07/2012 GB/D/F/E/I

5. Transporte, embalaje ... / 6. Puesta en servicio ...

5. Transporte, embalaje y almacenamiento

5.1 Transporte

Comprobar si el sensor CO

presenta eventuales daños causados en el

2

transporte. Noticar daños obvios de forma inmediata.

5.2 Embalaje

No quitar el embalaje hasta justo antes del montaje.
Guardar el embalaje porque es la protección ideal durante el transporte
(por ejemplo si el lugar de instalación cambia o si se envía el instrumen­to para posibles reparaciones).

5.3 Almacenamiento

Condiciones admisibles en el lugar de almacenamiento

Temperatura de almacenamiento: -30 ... +80 °C
Proteger el sensor CO

de la humedad y del polvo.

2

6. Puesta en servicio, funcionamiento

Instalación y conexión mecánica

Los instrumentos se entregan preparados para el funcionamiento. El
instrumento tiene un cable de conexión con una longitud de 1,5 m que

se ja en la fábrica; por eso, no es necesario abrirlo. Si fuera necesario

abrir la tapa, prestar atención a que se vuelva a cerrar la caja herméti­camente.

Brida de jación

El montaje en el conducto de ventilación
se realiza con la brida adjunta (los

tornillos de jación no están incluidos en

el suministro).

E

40339564.02 07/2012 GB/D/F/E/I

WIKA manual de instrucciones air2guide modelo A2G-85

Velocidad del aire máx. 10 m/s

39

6. Puesta en servicio, funcionamiento

Conexión eléctrica

Cables de conexión larga pueden provocar errores, en función de la
sección aplicada, debido a la caída de la tensión de la corriente de
alimentación y la resistencia en el conductor de tierra común. En tal
caso se necesitan 2 conductores de tierra para el sensor CO2 - uno
para la corriente de alimentación y otro para la corriente de medición.

Cable de conexión 1,5 m

E

marrón Tensión de alimentación +24 V
blanco Potencial de referencia GND
amarillo Salida del valor medido de CO

Clases para la calidad del aire en la sala (EN 13779)

Categoría Contenido de Co2 superior

al contenido en el aire
exterior en ppm

Rango normal Valor estándar

IDA1
IDA2
IDA3
IDA4

< 400 ppm 350 ppm
400 ... 600 ppm 500 ppm Calidad media del aire en la sala
600 ... 1.000 ppm 800 ppm Calidad moderada del aire en la sala
> 1.000 ppm 1.200 ppm Caliad baja del aire en la sala

Descripción

Calidad alta del aire en la sala

Principio de medición

2

Se utiliza la tecnología de "infrarrojo no dispersivo (NDIR, por sus
siglas en inglés) con calibración automática para la medición del CO2

40

WIKA manual de instrucciones air2guide modelo A2G-85

40339564.02 07/2012 GB/D/F/E/I

6. Puesta en servicio, funcionamiento

(ABCLogic™). Para la conexión directa al sistema DDC o un sistema de
monitorización hay salidas analógicas de 0 ... 10 V.

Calibración automática de ABCLogic™

Los niveles exteriores de CO2 de 400 a 500 ppm son muy bajos. En los

edicios las personas son la mayor fuente de CO2. Cuando un edicio

está deshabitado durante 4 a 8 horas, el nivel de CO2 se reduce a los
valores de fondo exteriores. Especialmente si el plano de utilización del

edicio prevé una limpieza durante la cual se deja entrar aire fresco en
el edicio antes de que empiece el día.

ABCLogic™, abreviatura para "Automatic Background Calibration"
(calibración automática de fondo) utiliza el rendimiento del
microprocesador en la placa del sensor para memorizar la
concentración de CO2 más baja que se produce cada 24 horas. El
sensor parte de la suposición que este punto corresponde al valor del

nivel exterior. El sensor es sucientemente inteligente para reducir

valores de lectura periódicamente elevados que pueden producirse si
la sala está ocupada 24 horas al día. Cuando el sensor ha registrado
los valores de 14 días, incluidas las concentraciones mínimas, el
sensor elabora un análisis estadístico para determinar si el sensor

indica valores de fondo modicados debido a variaciones del sensor.

Si el resultado del análisis indica una variación, se aplica un factor
de corrección mínimo a la calibración del sensor para regular esta
variación.

E

Puesta en servicio de los sensores con ABCLogic™

Si se han instalado sensores CO2 con ABCLogic™, en los primeros
14 días de servicio, cada sensor se calibra automáticamente en función
de los valores ambientales.

40339564.02 07/2012 GB/D/F/E/I

WIKA manual de instrucciones air2guide modelo A2G-85

41

7. Opciones / 8. Mantenimiento y limpieza / 9. Eliminación ...

7. Opciones

■

Pantalla LCD para visualizar los valores medidos y parámetros

■

3 LEDs para la indicación de la concentración de CO

2

0 ... 750 ppm: El LED verde está encendido = bien
751 ... 1.250 ppm: El LED amarillo está encendido = regular

1.251 ... 2.000 ppm: El LED rojo está encendido = mal

8. Mantenimiento y limpieza

E

El sensor CO2 no necesita mantenimiento y se distingue por su prolon­gada vida útil si se maneja y opera de forma apropiada.

Limpiar los instrumentos con un trapo húmedo (mojado en lejía de
jabón).

Todas las reparaciones solamente las debe efectuar el fabricante o
personal especializado e instruido.

9. Eliminación de residuos

Una eliminación incorrecta puede provocar peligros para el medio
ambiente.

Eliminar los componentes de los instrumentos y los materiales de
embalaje conforme a los reglamentos relativos al tratamiento de
residuos y eliminación vigentes en el país de utilización.

42

WIKA manual de instrucciones air2guide modelo A2G-85

40339564.02 07/2012 GB/D/F/E/I

Contenuti

Contenuti

1. Informazioni generali 44

2. Norme di sicurezza 45

3. Speciche tecniche 46
Esecuzione e funzioni

4.

5. Trasporto, imballaggio e stoccaggio 49

6. Messa in servizio, funzionamento 49

7. Opzioni 52

8. Manutenzione e pulizia 52

9. Smaltimento 52

48

I

40339564.02 07/2012 GB/D/F/E/I

WIKA manuale d‘uso air2guide, modello A2G-85

43

1. Informazioni generali

1. Informazioni generali

■

Il sensore CO2 descritto in questo manuale d‘uso è stato progettato
e costruito secondo lo stato dell‘arte della tecnica. Tutti i componenti
sono soggetti a stringenti controlli di qualità ed ambientali durante la

produzione. I nostri sistemi di qualità sono certicati ISO 9001 e ISO

14001.

■

Questo manuale contiene importanti informazioni sull’uso dello
strumento. Lavorare in sicurezza implica il rispetto delle istruzioni di
sicurezza e di funzionamento.

I

■

Osservare le normative locali in tema di prevenzione incidenti e le
regole di sicurezza generali per il campo d’impiego dello strumento.

■

Il manuale d’uso è parte dello strumento e deve essere conservato
nelle immediate vicinanze dello stesso e facilmente accessibile in

ogni momento al personale qualicato.

■

Il manuale d‘uso deve essere letto con attenzione e compreso dal

personale qualicato prima dell‘inizio di qualsiasi attività.

■

Il costruttore declina ogni responsabilità per qualsiasi danno causato
da un utilizzo scorretto del prodotto, dal non rispetto delle istruzioni
riportate in questo manuale, da un impiego di personale non

adeguatamente qualicato oppure da modiche non autorizzate allo

strumento.

■

Si applicano le nostre condizioni generali di vendita, allegate alla
conferma d’ordine.

■

Soggetto a modiche tecniche.

■

Ulteriori informazioni:

- Indirizzo Internet: www.wika.it / www.wika.com
www.air2guide.com

- Scheda tecnica prodotto: SP 69.07

44

WIKA manuale d‘uso air2guide, modello A2G-85

40339564.02 07/2012 GB/D/F/E/I

1. Informazioni generali / 2. Norme di sicurezza

Legenda dei simboli

ATTENZIONE!

... indica una situazione di potenziale pericolo che, se non
evitata, può causare ferite gravi o morte.

Informazione

... fornisce suggerimenti utili e raccomandazioni per

l'utilizzo eciente e senza problemi dello strumento.

2. Norme di sicurezza

ATTENZIONE!

Prima dell‘installazione, messa in servizio e
funzionamento, assicurarsi che sia stato selezionato
il sensore CO2 adatto per quanto riguarda il campo di

misura, l'esecuzione e le condizioni speciche della

misura.
La non osservanza può condurre a ferite gravi o danni alle
apparecchiature.

Altre importanti norme di sicurezza sono riportate nei
singoli capitoli di questo manuale d‘uso.

2.1 Destinazione d’uso

Questo sensore CO2 viene utilizzato per la rilevazione del biossido di
carbonio (CO2), della temperatura e dell'umidità (opzionale) in ambienti

civili ed industriali, uci, ambienti con linee di assemblaggio, zone di

stoccaggio, ecc.

I

Lo strumento è stato progettato e costruito esclusivamente per la sua
destinazione d’uso e può essere impiegato solo per questa.

Il costruttore non è responsabile per reclami di qualsiasi natura in caso
di utilizzo dello strumento al di fuori del suo impiego consentito.

40339564.02 07/2012 GB/D/F/E/I

WIKA manuale d‘uso air2guide, modello A2G-85

45

2. Norme di sicurezza / 3. Speciche tecniche

2.2 Qualicazione del personale

ATTENZIONE!
Rischio di infortuni in caso di personale non

qualicato!

L‘uso improprio può condurre a gravi infortuni o danni alle
apparecchiature.

■

Le attività riportate in questo manuale d‘uso possono

essere eettuate solo da personale in possesso delle
qualiche riportate di seguito.

Personale qualicato

Per personale qualicato si intende personale che, sulla base delle

I

proprie conoscenze tecniche di strumentazione e controllo e delle
normative nazionali e sulla base della propria esperienza, è in grado
di portare a termine il lavoro e riconoscere autonomamente potenziali
pericoli.

Legenda dei simboli

CE, Communauté Européenne

Gli strumenti riportanti questo marchio sono in accordo con
le relative Direttive Europee.

3. Speciche tecniche

Sensore CO

2

0 ... 2.000 ppm
Principio di funzionamento del sensore: NDIR (infrarosso non dispersivo)

Custodia

Testa di connessione: PC, 120 x 120 x 85 mm, con coperchio
(trasparente)
Tubo sensore: acciaio, zincato, lunghezza 300 mm, Ø 30 mm, incl.

angia di montaggio

Connessione elettrica

Pressacavo M16, morsetti a vite max. 1,5 mm

2

46

WIKA manuale d‘uso air2guide, modello A2G-85

40339564.02 07/2012 GB/D/F/E/I

3. Speciche tecniche

Tensione di alimentazione

DC 15 ... 24 V (±10 %) o AC 24 V (±10 %) bassisima tensione di
sicurezza (SELV)

Potenza assorbita: max. 3 W / max. 6 VA %

Peso: circa 1,3 kg

Dimensioni in mm

I

40339564.02 07/2012 GB/D/F/E/I

WIKA manuale d‘uso air2guide, modello A2G-85

47

3. Speciche tecniche / 4. Esecuzione e funzioni

Grado di protezione

IP 20 conforme a EN 60529 / lEC 529

Per ulteriori informazioni tecniche, fare riferimento alla Scheda Tecnica
WIKA SP 69.07 ed ai documenti d'ordine.

4. Esecuzione e funzioni

Descrizione

Ovunque siano presenti persone negli ambienti, la concentrazione di
CO2 è un chiaro indicatore della qualità dell'aria. Maggiore è il contenuto

I

di CO2, peggiore è la qualità dell'aria.

Esecuzione

Conformità CE: 2004/108/CE compatibilità elettromagnetica (EMC)
Sicurezza del prodotto: 2001/95/CE
EMC: EN 60730-1:2002
Sicurezza prodotto: EN 60730-1:2002

Uscite analogiche

0 ... 10 V, uscita analogica max. 10 mA

Inuenza della temperatura

< 0.2 % del valore di fondo scala per °C

Precisione

tipico ±40 ppm +4 % del valore misurato

Temperature consentite

Ambiente: 0 … +50 °C
Funzionamento: 0 … +50 °C, max. 85 % rH, non condensante

Scopo di fornitura

Controllare lo scopo della fornitura con il documento di consegna /
trasporto.

48

WIKA manuale d‘uso air2guide, modello A2G-85

40339564.02 07/2012 GB/D/F/E/I

5. Trasporto, imballaggio ... / 6. Messa in servizio ...

5. Trasporto, imballaggio e stoccaggio

5.1 Trasporto

Controllare che il sensore CO

non sia stato danneggiato durante il

2

trasporto. Danni evidenti devono essere segnalati tempestivamente.

5.2 Imballaggio

Rimuovere l‘imballo solo appena prima dell‘installazione.
Conservare l‘imballo per proteggere lo strumento in caso di successivi
trasporti (es. variazione del sito di installazione, invio in riparazione).

5.3 Stoccaggio

Condizioni consentite per lo stoccaggio

Temperatura di stoccaggio: -30 ... +80 °C
Proteggere il sensore CO

dall'umidità e dalla polvere.

2

6. Messa in servizio, funzionamento

Installazione e attacco meccanico

Gli strumenti sono forniti pronti per l'uso. Gli strumenti sono già forniti di
un cavo di connessione lungo 1,5 m e non è necessario aprirli. In caso
sia necessario aprire il coperchio, assicurarsi che la custodia sia nuova­mente sigillata ermeticamente.

Il montaggio sul condotto di ventilazione

Flangia di montaggio

deve essere eettuato tramite la angia

fornita in dotazione (le viti di montaggio
non sono in incluse nella fornitura).

I

40339564.02 07/2012 GB/D/F/E/I

WIKA manuale d‘uso air2guide, modello A2G-85

Velocità dell'aria max 10 m/s

49

6. Messa in servizio, funzionamento

Connessione elettrica

Se vengono utilizzati dei lunghi cavi di collegamento, in funzione del
diametro dei conduttori, il risultato della misura può essere falsato a
causa della caduta di tensione verso terra, originata dalla corrente
di alimentazione e dalla resistenza di linea. In questo caso due linee
di terra devono essere collegate al sensore CO2 - una per la corrente
di alimentazione e l'altra per la corrente di misura.

Cavo di collegamento 1,5 m

I

marrone tensione di alimentazione +24 V
bianco massa GND
giallo valore di uscita misura CO

2

Classi per la qualità dell'aria in ambienti (EN 13779)

Categoria Contenuto di CO2 superiore al

contenuto nell'aria all'aperto
in ppm

IDA1
IDA2
IDA3
IDA4

Campo di misura
tipico

< 400 ppm 350 ppm
400 ... 600 ppm 500 ppm Media qualità dell'aria nell'ambiente
600 ... 1.000 ppm 800 ppm Moderata qualità dell'aria nell'ambiente
> 1.000 ppm 1.200 ppm Bassa qualità dell'aria nell'ambiente

Valore standard

Descrizione

Elevata qualità dell'aria nell'ambiente

Principio di misura

Per misurare il CO2 viene impiegata la tecnologia NDIR (Non Dispersive
InfraRed) con auto-calibrazione automatica (ABCLogic™). Per il colle-

50

WIKA manuale d‘uso air2guide, modello A2G-85

40339564.02 07/2012 GB/D/F/E/I

6. Messa in servizio, funzionamento

gamento diretto ad un sistema di monitoraggio sono disponibili delle
uscite analogiche 0 … 10 V.

Funzione di auto-calibrazione automatica ABCLogic™

I livelli di CO2 in ambienti esterni sono generalmente molto bassi,

compresi tra 400 e 500 ppm. All'interno degli edici, le persone sono la

principale sorgente di produzione di CO2. Se un edicio non è occupato
da persone per un periodo tra 4 e 8 ore, i livelli di CO2 scendono ai
livelli di base esterni. Questo accade soprattutto se il piano operativo

dell'edicio prevede delle attività di pulizia nelle quali i locali vengano

aerati prima dell'inizio della giornata.
L'ABCLogic™, che sta per "Automatic Background Calibration"
(Calibrazione Automatica dei Valori di Base), utilizza la potenza di
calcolo del microprocessore sulla scheda del sensore per memorizzare
la concentrazione minima di CO2 che si verica ogni 24 ore.
Il sensore presuppone che tale valore minimo corrisponda al valore
di livello esterno. Il sensore è anche in grado di ridurre i valori di

indicazione saltuariamente elevati, che potrebbero vericarsi quando un

ambiente viene utilizzato 24 ore al giorno. Quando il sensore ha raccolto
i valori, compresi i valori minimi di concentrazione, durante un periodo

di 14 giorni, esegue un'analisi statistica al ne di rilevare delle piccole

variazioni nei valori di base risultanti da derive del sensore.
Se dall'analisi risulta una deriva, essa viene eliminata mediante un
fattore di correzione..

I

Messa in funzione dei sensori con ABCLogic™

Nei primi 14 giorni operativi in seguito all'installazione dei sensori CO2
con ABCLogic™, essi eseguiranno l'auto-calibrazione ai valori di base
locali. Durante quest'auto-calibrazione ciascun sensore si adatterà al
proprio ambiente.

40339564.02 07/2012 GB/D/F/E/I

WIKA manuale d‘uso air2guide, modello A2G-85

51

7. Opzioni / 8. Manutenzione e pulizia / 9. Smaltimento

7. Opzioni

■

Indicatore LCD per la visualizzazione delle misure e le impostazioni
dei parametri

■

3 LED per visualizzare il contenuto di CO

2

0 ... 750 ppm: LED verde acceso = buono
751 ... 1.250 ppm: LED giallo acceso = moderato

1.251 ... 2.000 ppm: LED rosso acceso = scarso

8. Manutenzione e pulizia

I

Il sensore CO2 non richiede manutenzione e si distingue per la sua
lunga durata utile, se viene utilizzato in modo corretto.

Pulire gli apparecchi con un panno umido (con acqua e sapone).

Le riparazioni devono essere eettuate solo dal costruttore o da
personale adeguatamente qualicato.

9. Smaltimento

Lo smaltimento inappropriato può provocare rischi per l‘ambiente.

Lo smaltimento dei componenti dello strumento e dei materiali di

imballaggio deve essere eettuato in modo compatibile ed in accordo

alle normative nazionali.

52

WIKA manuale d‘uso air2guide, modello A2G-85

40339564.02 07/2012 GB/D/F/E/I

WIKA global

Europe

Austria

WIKA Messgerätevertrieb
Ursula Wiegand GmbH & Co. KG
1230 Vienna
Tel. [phone]
Fax: [phone]
E-mail: [e-mail]
www.wika.at

Belarus

WIKA Belarus
Ul. Zaharova 50B

Oce 3H

220088 Minsk
Tel. [phone]
Fax: [phone]
E-mail: [e-mail]
www.wika.by

Benelux

WIKA Benelux
6101 WX Echt
Tel. [phone]
Fax: [phone]
E-mail: [e-mail]
www.wika.nl

Bulgaria

WIKA Bulgaria EOOD
Bul. „Al. Stamboliiski“ 205

1309 Soa

Tel. [phone]
Fax: [phone]
E-mail: [e-mail]

Croatia

WIKA Croatia d.o.o.
Hrastovicka 19
10250 Zagreb-Lucko
Tel. [phone]
Fax: [phone]
E-mail: [e-mail]
www.wika.hr

40339564.02 07/2012 GB/D/F/E/I

Finland

WIKA Finland Oy
00210 Helsinki
Tel. [phone]

E-mail: info@wika.
www.wika.

France

WIKA Instruments s.a.r.l.
95610 Eragny-sur-Oise
Tel. [phone]
Fax: [phone]
E-mail: [e-mail]
www.wika.fr

Germany

WIKA Alexander Wiegand SE & Co. KG
63911 Klingenberg
Tel. [phone]
Fax: [phone]
E-mail: [e-mail]
www.wika.de

Italy

WIKA Italia Srl & C. Sas
20020 Arese (Milano)
Tel. [phone]
Fax: [phone]
E-mail: [e-mail]
www.wika.it

Poland

WIKA Polska S.A.
87-800 Wloclawek
Tel. [phone]
Fax: [phone]
E-mail: [e-mail]
www.wikapolska.pl

Romania

WIKA Instruments Romania S.R.L.
Bucuresti, Sector 5
Calea Rahovei Nr. 266-268
Corp 61, Etaj 1
Tel. [phone]
E-mail: [e-mail]
www.wika.ro

53

WIKA global

Russia

ZAO WIKA MERA
127015 Moscow
Tel. [phone]
Fax: [phone]
E-mail: [e-mail]
www.wika.ru

Serbia

WIKA Merna Tehnika d.o.o.
Sime Solaje 15
11060 Belgrade
Tel. [phone]
Fax: [phone]
E-mail: [e-mail]
www.wika.co.yu

Spain

Instrumentos WIKA, S.A.
C/Josep Carner, 11-17
08205 Sabadell (Barcelona)
Tel. [phone]
Fax: [phone]
E-mail: [e-mail]
www.wika.es

Switzerland

MANOMETER AG
6285 Hitzkirch
Tel. [phone]
Fax: [phone]
E-mail: [e-mail]
www.manometer.ch

Turkey

WIKA Instruments Istanbul

Basinc ve Sicaklik Ölcme Cihazlari

Ith. Ihr. ve Tic. Ltd. Sti.
Bayraktar Bulvari No. 17

34775 Şerifali-Yukarı Dudullu - Istanbul

Tel. [phone]
Fax: [phone]
E-mail: [e-mail]
www.wika.com.tr

Ukraine

TOV WIKA Prylad
M. Raskovoy Str. 11, A
PO 200
02660 Kyiv
Tel. [phone]
Fax: [phone]
E-mail: [e-mail]
www.wika.ua

United Kingdom

WIKA Instruments Ltd
Merstham, Redhill RH13LG
Tel. [phone]
Fax: [phone]
E-mail: [e-mail]
www.wika.co.uk

North America

Canada

WIKA Instruments Ltd.

Head Oce

Edmonton, Alberta, T6N 1C8
Tel. [phone]
Fax: [phone]
E-mail: [e-mail]
www.wika.ca

Mexico

Instrumentos WIKA Mexico S.A. de C.V.
01210 Mexico D.F.
Tel. [phone]
Fax: [phone]
E-mail: [e-mail]
www.wika.com.mx

USA

WIKA Instrument Corporation
Lawrenceville, GA 30043
Tel. [phone]
Fax: [phone]
E-mail: [e-mail]
www.wika.com

54

40339564.02 07/2012 GB/D/F/E/I

WIKA global

WIKA Instrument Corporation
Houston Facility
950 Hall Court
Deer Park, TX 77536
Tel. [phone]
Fax: [phone]
E-mail: [e-mail]
www.wika.com

Mensor Corporation
201 Barnes Drive
San Marcos, TX 78666
Tel. [phone]
Fax: [phone]
E-mail: [e-mail]
www.mensor.com

South America

Argentina

WIKA Argentina S.A.
Buenos Aires
Tel. [phone]
Fax: [phone]
E-mail: [e-mail]
www.wika.com.ar

Brazil

WIKA do Brasil Ind. e Com. Ltda.
CEP 18560-000 Iperó - SP
Tel. [phone]
Fax: [phone]
E-mail: [e-mail]
www.wika.com.br

Chile

WIKA Chile S.p.A.
Coronel Pereira 72

Ocina 101

Las Condes
Santiago de Chile
Tel. [phone]
www.wika.cl

Asia

China

WIKA International Trading (Shanghai)
Co., Ltd.
A2615, NO.100, Zunyi Road
Changning District
Shanghai 200051
Tel. [phone]
Fax: [phone]
E-mail: [e-mail]
www. wika.com.cn

WIKA Instrumentation (Suzhou)
Co., Ltd.
81, Ta Yuan Road,
SND, Suzhou 215011
Tel. [phone]
Fax: [phone]
E-mail: [e-mail]
www. wika.com.cn

India

WIKA Instruments India Pvt. Ltd.
Village Kesnand, Wagholi
Pune - 412 207
Tel. [phone]
Fax: [phone]
E-mail: [e-mail]
www.wika.co.in

Japan

WIKA Japan K. K.
Tokyo 105-0023
Tel. [phone]
Fax: [phone]
E-mail: [e-mail]

Kazakhstan

TOO WIKA Kazakhstan
050050 Almaty
Tel. [phone]
Fax: [phone]
E-mail: [e-mail]
www.wika.kz

40339564.02 07/2012 GB/D/F/E/I

55

WIKA global

Korea

WIKA Korea Ltd.
#569-21 Gasan-dong
Seoul 153-771 Korea
Tel. [phone]
Fax: [phone]
E-mail: [e-mail]
www.wika.co.kr

Malaysia

WIKA Instrumentation (M) Sdn. Bhd.
47100 Puchong, Selangor
Tel. [phone]
Fax: [phone]
E-mail: [e-mail]
www.wika.com.my

Weitere WIKA Niederlassungen weltweit nden Sie online unter www.wika.com.

Further WIKA subsidiaries worldwide can be found online at www.wika.de.

La liste des autres liales WIKA dans le monde se trouve sur www.wika.

Otras sucursales WIKA en todo el mundo puede encontrar en www.wika.es.

Per altre liali WIKA nel mondo, visitate il nostro sito www.wika.it.

Singapore

WIKA Instrumentation Pte. Ltd.
569625 Singapore
Tel. [phone]
Fax: [phone]
E-mail: [e-mail]
www.wika.com.sg

Taiwan

WIKA Instrumentation Taiwan Ltd.
Pinjen, Taoyuan
Tel. [phone]
Fax: [phone]
E-mail: [e-mail]
www.wika.com.tw

fr.

WIKA Alexander Wiegand SE & Co. KG

Alexander-Wiegand-Straße 30

63911 Klingenberg • Germany

Tel [phone]
Fax [phone]
E-Mail [e-mail]
www.wika.de

56

40339564.02 07/2012 GB/D/F/E/I
