WIKA A2G-80 User Manual [en, de, es, fr, it]

Operating instructions
Betriebsanleitung
Mode d´emploi
Manual de instrucciones
Manuale d‘uso

Air quality sensor VOC model A2G-80

Luftqualitätssensor VOC Typ A2G-80

Capteur de la qualité d‘air VOC type A2G-80

Sensor de calidad del aire VOC modelo A2G-80

Sensore di qualità dell‘aria VOC modello A2G-80

Air quality sensor VOC model A2G-80

GB

D

F

E

I

GB

Operating instructions model A2G-80 Page 3-10

D

Betriebsanleitung Typ A2G-80 Seite 11-18

F

Mode d´emploi type A2G-80 Page 19-26

E

Manual de instrucciones modelo A2G-80 Página 27-34

I

Manuale d‘uso modello A2G-80 Pagina 35-42

© 2010 WIKA Alexander Wiegand SE & Co. KG
All rights reserved. / Alle Rechte vorbehalten.

®

WIKA

is a registered trademark in various countries.

®

WIKA

ist eine geschützte Marke in verschiedenen Ländern.

Prior to starting any work, read the operating instructions!
Keep for later use!

Vor Beginn aller Arbeiten Betriebsanleitung lesen!
Zum späteren Gebrauch aufbewahren!

Lire le mode d‘emploi avant de commencer toute opération !
A conserver pour une utilisation ultérieure !

¡Leer el manual de instrucciones antes de comenzar cualquier trabajo!
¡Guardar el manual para una eventual consulta!

Prima di iniziare ad utilizzare lo strumento, leggere il manuale d‘uso!
Conservare per future consultazioni!

2

WIKA operating instructions air2guide model A2G-80

40202810.02 07/2012 GB/D/F/E/I

Contents

Contents

1. General information 4

2. Safety 5

3. Specications 6

Design and function

4.

5. Transport, packaging and storage 8

6. Commissioning, operation 9

7. Accessories 10

8. Maintenance and cleaning 10

9. Disposal 10

8

GB

40202810.02 07/2012 GB/D/F/E/I

WIKA operating instructions air2guide model A2G-80

3

1. General information

1. General information

■

The air quality sensor described in the operating instructions has
been designed and manufactured using state-of-the-art technology.
All components are subject to stringent quality and environmental

GB

criteria during production. Our management systems are certied to

ISO 9001 and ISO 14001.

■

These operating instructions contain important information on
handling the instrument. Working safely requires that all safety
instructions and work instructions are observed.

■

Observe the relevant local accident prevention regulations and
general safety regulations for the instrument’s range of use.

■

The operating instructions are part of the product and must be kept
in the immediate vicinity of the instrument and readily accessible to
skilled personnel at any time.

■

Skilled personnel must have carefully read and understood the
operating instructions, prior to beginning any work.

■

The manufacturer’s liability is void in the case of any damage caused
by using the product contrary to its intended use, non-compliance

with these operating instructions, assignment of insuciently
qualied skilled personnel or unauthorised modications to the

instrument.

■

The general terms and conditions contained in the sales documenta­tion shall apply.

■

Subject to technical modications.

■

Further information:

- Internet address: www.wika.de / www.wika.com
www.air2guide.com

- Relevant data sheet: SP 69.01

4

WIKA operating instructions air2guide model A2G-80

40202810.02 07/2012 GB/D/F/E/I

1. General information / 2. Safety

Explanation of symbols

CAUTION!

... indicates a potentially dangerous situation which can
result in light injuries or damage to the equipment or the
environment if not avoided.

2. Safety

CAUTION!

Before installation, commissioning and operation, ensure
that the appropriate instrument (air quality sensor) has
been selected.

2.1 Intended use

This air quality sensor is used for measuring the indoor air quality in

buildings, oces, classrooms, kitchens etc.

The instrument has been designed and built solely for the intended use
described here, and may only be used accordingly.

The manufacturer shall not be liable for claims of any type based on
operation contrary to the intended use.

2.2 Personnel qualication

WARNING!

Risk of injury should qualication be insucient!

Improper handling can result in considerable injury and
damage to equipment.

■

The activities described in these operating instructions
may only be carried out by skilled personnel who have

the qualications described below.

GB

40202810.02 07/2012 GB/D/F/E/I

WIKA operating instructions air2guide model A2G-80

5

2. Safety / 3. Specications

Skilled personnel

Skilled personnel are understood to be personnel who, based on their
technical training, knowledge of measurement and control technology

and on their experience and knowledge of country-specic regulations,

current standards and directives, are capable of carrying out the work

GB

described and independently recognising potential hazards.

Explanation of symbols

CE, Communauté Européenne

Instruments bearing this mark comply with the relevant
European directives.

3. Specications

Voltage supply

DC 15 ... 24 V / AC 24 V ±10 %

Power consumption

1.2 W / 2.2 VA

Output signal

0 … 10 V (3-wire), load min. 10 kΩ

Permissible temperature

Ambient: -20 … +50 °C

Humidity range

Max. 85 % rH (non-condensing)

Ingress protection

IP 20 per EN 60529 / lEC 529

6

WIKA operating instructions air2guide model A2G-80

40202810.02 07/2012 GB/D/F/E/I

3. Specications

Standards

CE conformity: 2004/108/EC Electromagnetic compatibility (EMC)
Product safety: 2001/95/EC Product safety
EMC: EN 607301:2002
Product safety: EN 607301:2002

Dimensions in mm

Mounting ange MF19-PA

GB

40202810.02 07/2012 GB/D/F/E/I

WIKA operating instructions air2guide model A2G-80

7

4. Design and function / 5. Transport, packaging ...

4. Design and function

Description

The sensor changes its conductivity in proportion to the number of
molecules of reduced gases. The associated output voltage of the

GB

measuring element is correspondingly increased from DC 0 ... 10 V.
The greater the output signal of the sensor (0 ... 10 V), the worse the air
quality. Mixed gas sensors are wide band, i.e. the sensor signal does
neither show the type of gas nor the concentration in ppm. The sensor
cannot distinguish pleasant from unpleasant smells, but in the end it is
the persons living or working in the room who have to judge whether the
air quality is satisfactory or not.

Scope of delivery

Cross-check scope of delivery with delivery note.

5. Transport, packaging and storage

5.1 Transport

Check the air quality sensor for any damage that may have been caused
during transportation. Obvious damage must be reported immediately.

5.2 Packaging

Do not remove packaging until just before mounting.
Keep the packaging as it will provide optimum protection during trans­port (e.g. change in installation site, sending for repair).

5.3 Storage

Permissible conditions at the place of storage:

Storage temperature: -20 ... +50 °C
Protect the instruments from moisture and dust.

8

WIKA operating instructions air2guide model A2G-80

40202810.02 07/2012 GB/D/F/E/I

6. Commissioning, operation

6. Commissioning, operation

Installation

■

Protect air quality sensors from contamination, high temperature
changes and vibrations

■

Solar irradiation and air draught are to be avoided

■

Mount duct sensors with their air intake facing the direction of the

ow

■

Max. air draught 10 m/s

Electrical connections

The sensor cannot distinguish pleasant from unpleasant smells, but
in the end it is the persons living or working in the room who have to

judge whether the air quality is satisfactory or not. Moreover, dierent air
compositions are occurring in dierent rooms.

This means that the set point for the required air quality is temporarily
preset during production. Optimisation must be done when the sensor
is installed.

Individual adjustment of the output signal is made via a trim potentiom-

eter on the sensor PCB. With this, the oset of the output signal is either

raised or lowered:

1. Attach sensors, lock the cover, switch on the power supply

2. Make sure there are good air conditions close to the sensor

GB

40202810.02 07/2012 GB/D/F/E/I

WIKA operating instructions air2guide model A2G-80

9

6. Commissioning, operation ... 9. Disposal

3. After running for about 30 minutes, check the output signal. The
voltage should be in the range of 1 ... 3 V. With a too high/low voltage,
correct the value accordingly
with the trim potentiometer on
the PCB:

GB

Turn the potentiometer to the left

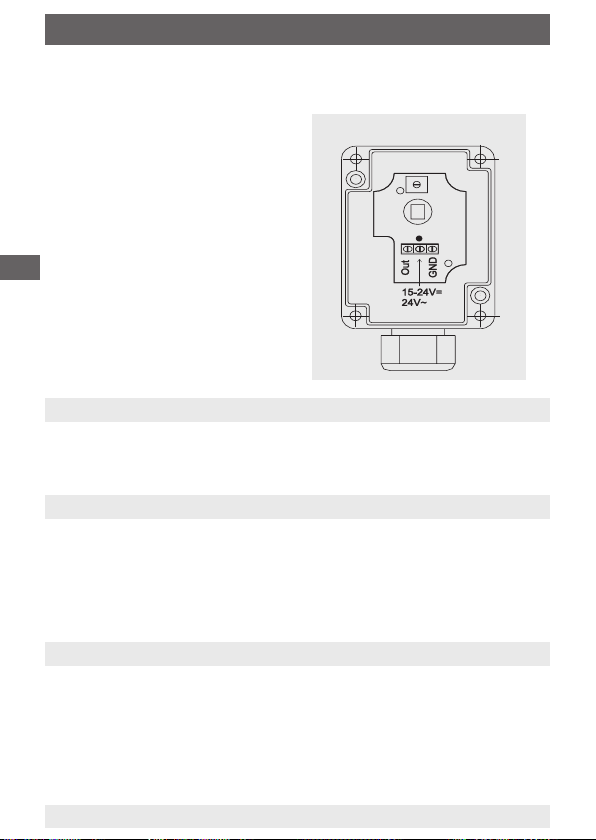

Electrical connection

rim potentiometer

T

Oset

until the red LED just goes out.
The output signal will now be
approximately 0.7 V.

Operating LED

4. The sensor is now ready to be
used - the voltage of the output
signal will rise as the air quality
worsens.

7. Accessories

Standard accessories

Mounting ange

8. Maintenance and cleaning

Clean the instruments with a moist cloth (soap water).

Repairs must only be carried out by the manufacturer or appropriately

qualied skilled personnel.

9. Disposal

Incorrect disposal can put the environment at risk.

Dispose of instrument components and packaging materials in an
environmentally compatible way and in accordance with the country-

specic waste disposal regulations.

10

WIKA operating instructions air2guide model A2G-80

40202810.02 07/2012 GB/D/F/E/I

Inhalt

Inhalt

1. Allgemeines 12

2. Sicherheit 13

3. Technische Daten 14

Aufbau und Funktion

4.

5. Transport, Verpackung und Lagerung 16

6. Inbetriebnahme, Betrieb 17

7. Zubehör 18

8. Wartung und Reinigung 18

9. Entsorgung 18

16

D

40202810.02 07/2012 GB/D/F/E/I

WIKA Betriebsanleitung air2guide Typ A2G-80

11

1. Allgemeines

1. Allgemeines

■

Der in der Betriebsanleitung beschriebene Luftqualitätssensor wird
nach nach dem aktuellen Stand der Technik konstruiert und gefertigt.
Alle Komponenten unterliegen während der Fertigung strengen
Qualitäts- und Umweltkriterien. Unsere Managementsysteme sind

nach ISO 9001 und ISO 14001 zertiziert.

D

■

Diese Betriebsanleitung gibt wichtige Hinweise zum Umgang mit
dem Gerät. Voraussetzung für sicheres Arbeiten ist die Einhaltung
aller angegebenen Sicherheitshinweise und Handlungsanwei­sungen.

■

Die für den Einsatzbereich des Gerätes geltenden örtlichen Unfall­verhütungsvorschriften und allgemeinen Sicherheitsbestimmungen
einhalten.

■

Die Betriebsanleitung ist Produktbestandteil und muss in unmittel­barer Nähe des Gerätes für das Fachpersonal jederzeit zugänglich
aufbewahrt werden.

■

Das Fachpersonal muss die Betriebsanleitung vor Beginn aller
Arbeiten sorgfältig durchgelesen und verstanden haben.

■

Die Haftung des Herstellers erlischt bei Schäden durch bestim­mungswidrige Verwendung, Nichtbeachten dieser Betriebsanleitung,
Einsatz ungenügend qualizierten Fachpersonals sowie eigenmäch­tiger Veränderung am Gerät.

■

Es gelten die allgemeinen Geschäftsbedingungen in den Verkaufs­unterlagen.

■

Technische Änderungen vorbehalten.

■

Weitere Informationen:

- Internet-Adresse: www.wika.de / www.wika.com
www.air2guide.com

- zugehöriges Datenblatt: SP 69.01

12

WIKA Betriebsanleitung air2guide Typ A2G-80

40202810.02 07/2012 GB/D/F/E/I

1. Allgemeines / 2. Sicherheit

Symbolerklärung

VORSICHT!

… weist auf eine möglicherweise gefährliche Situation hin,
die zu geringfügigen oder leichten Verletzungen bzw. Sach­und Umweltschäden führen kann, wenn sie nicht gemieden
wird.

2. Sicherheit

VORSICHT!

Vor Montage, Inbetriebnahme und Betrieb sicherstellen,
dass das richtige Gerät (Luftqualitätssensor) ausgewählt
wurde.

2.1 Bestimmungsgemäße Verwendung

Dieser Luftqualitätssensor dient zum Messen der Raumluftqualität in
Gebäuden, Büros, Klassenzimmern, Küchen etc.

Das Gerät ist ausschließlich für den hier beschriebenen bestimmungs­gemäßen Verwendungszweck konzipiert und konstruiert und darf nur
dementsprechend verwendet werden.

Ansprüche jeglicher Art aufgrund von nicht bestimmungsgemäßer
Verwendung sind ausgeschlossen.

2.2 Personalqualikation

D

WARNUNG!

Verletzungsgefahr bei unzureichender Qualikation!

Unsachgemäßer Umgang kann zu erheblichen Personen­und Sachschäden führen.

■

Die in dieser Betriebsanleitung beschriebenen Tätig­keiten nur durch Fachpersonal nachfolgend beschrie-

bener Qualikation durchführen lassen.

40202810.02 07/2012 GB/D/F/E/I

WIKA Betriebsanleitung air2guide Typ A2G-80

13

2. Sicherheit / 3. Technische Daten

Fachpersonal

Das Fachpersonal ist aufgrund seiner fachlichen Ausbildung, seiner
Kenntnisse der Mess- und Regelungstechnik und seiner Erfahrungen

sowie Kenntnis der landesspezischen Vorschriften, geltenden Normen

und Richtlinien in der Lage, die beschriebenen Arbeiten auszuführen
und mögliche Gefahren selbstständig zu erkennen.

D

Symbolerklärung

CE, Communauté Européenne

Geräte mit dieser Kennzeichnung stimmen überein mit den

zutreenden europäischen Richtlinien.

3. Technische Daten

Spannungsversorgung

DC 15 ... 24 V / AC 24 V ±10 %

Leistungsaufnahme

1,2 W / 2,2 VA

Ausgangssignal

0 … 10 V (3-Leiter), Last min. 10 kΩ

Zulässige Temperatur

Umgebung: -20 … +50 °C

Feuchtigkeitsbereich

Max. 85 % rF (nicht kondensierend)

Schutzart

IP 20 nach EN 60529 / lEC 529

14

WIKA Betriebsanleitung air2guide Typ A2G-80

40202810.02 07/2012 GB/D/F/E/I

3. Technische Daten

Normen und Standards

CE-Konformität: 2004/108/EG Elektromagnetische Verträglichkeit
Produktsicherheit: 2001/95/EG Produktsicherheit
EMV: EN 607301:2002
Produktsicherheit: EN 607301:2002

Abmessungen in mm

D

Montageansch MF19-PA

40202810.02 07/2012 GB/D/F/E/I

WIKA Betriebsanleitung air2guide Typ A2G-80

15

4. Aufbau und Funktion / 5. Transport, Verpackung ...

4. Aufbau und Funktion

Beschreibung

Der Sensor ändert seine Leitfähigkeit proportional zur Anzahl von
Molekülen reduzierter Gase. Die damit verbundene Ausgangsspannung
des Messelements wird entsprechend von DC 0 ... 10 V verstärkt. Je

D

größer das Ausgangssignal des Fühlers (0 ... 10 V), desto schlechter
die Luftqualität. Mischgas-Sensoren sind breitbandig, d.h. aufgrund
des Fühlersignals kann weder auf die Art des Gases, noch auf deren
Konzentration in ppm geschlossen werden. Der Fühler kann nicht
zwischen angenehmen und unangenehmen Gerüchen unterschei-

den, sondern es sind die im Raum bendlichen Personen, die letztlich

entscheiden müssen, ob sie mit der Luftqualität zufrieden sind.

Lieferumfang

Lieferumfang mit dem Lieferschein abgleichen.

5. Transport, Verpackung und Lagerung

5.1 Transport

Luftqualitätssensor auf eventuell vorhandene Transportschäden unter-

suchen. Oensichtliche Schäden unverzüglich mitteilen.

5.2 Verpackung

Verpackung erst unmittelbar vor der Montage entfernen.
Die Verpackung aufbewahren, denn diese bietet bei einem Transport
einen optimalen Schutz (z. B. wechselnder Einbauort, Reparatur­sendung).

5.3 Lagerung

Zulässige Bedingungen am Lagerort

Lagertemperatur: -20 ... +50 °C
Geräte vor Feuchtigkeit und Staub schützen.

16

WIKA Betriebsanleitung air2guide Typ A2G-80

40202810.02 07/2012 GB/D/F/E/I

6. Inbetriebnahme, Betrieb

6. Inbetriebnahme, Betrieb

Installation

■

Luftqualitätssensoren vor Verschmutzung und starken Temperatur­schwankungen und Vibrationen schützen

■

Sonneneinstrahlung und Luftzug sind zu vermeiden

■

Kanalfühler mit den Lufteinlässen entgegen der Strömungsrichtung
im Kanal einbauen

■

Max. Luftzug 10 m/s

Elektrische Anschlüsse

Der Fühler kann nicht zwischen angenehmen und unangenehmen

Gerüchen unterscheiden, sondern es sind die im Raum bendlichen

Personen, die letztlich entscheiden müssen, ob sie mit der Luftqualität
zufrieden sind. Desweiteren treten in unterschiedlichen Räumen auch
unterschiedliche Luftzusammensetzungen auf.

Dies bedeutet, dass der Sollwert für die gewünschte Luftqualität bei der
Fertigung provisorisch vorgegeben wird. Die Optimierung muss bei der
Installation des Fühlers durchgeführt werden.

Die individuelle Anpassung des Ausgangssignals erfolgt über ein
Trimmpoti auf der Fühlerplatine. Mit ihm wird der Oset des Ausgangssi­gnals angehoben oder abgesenkt:

1. Fühler anschließen, Deckel verschließen, Betriebsspannung
einschalten

2. Im Bereich des Sensors für gute Luftverhältnisse sorgen

D

40202810.02 07/2012 GB/D/F/E/I

WIKA Betriebsanleitung air2guide Typ A2G-80

17

6. Inbetriebnahme, Betrieb ... 9. Entsorgung

3. Nach ca. 30 Minuten Betrieb das Ausgangssignal prüfen. Der
Spannungswert sollte im Bereich 1 ... 3 V liegen. Bei zu hohem/
niedrigem Spannungswert
entsprechend mit dem Trimm­poti auf der Platine den Wert
korrigieren:
Poti nach links drehen bis rote

D

LED gerade so erlischt. Das
Ausgangssignal liegt nun bei

Elektrischer Anschluss

Trimmpoti

Oset

Betriebs-LED

ca. 0,7 V.

4. Der Fühler ist nun
betriebsbereit – die Spannung
des Ausgangssignals steigt
bei Verschlechterung der
Luftqualität

7. Zubehör

Standardzubehör

Montageansch

8. Wartung und Reinigung

Reinigen der Geräte mit einem (in Seifenlauge) angefeuchteten Tuch.

Reparaturen sind ausschließlich vom Hersteller oder entsprechend

qualiziertem Fachpersonal durchzuführen.

9. Entsorgung

Durch falsche Entsorgung können Gefahren für die Umwelt entstehen.

Gerätekomponenten und Verpackungsmaterialien entsprechend den

landesspezischen Abfallbehandlungs- und Entsorgungsvorschriften

umweltgerecht entsorgen.

18

WIKA Betriebsanleitung air2guide Typ A2G-80

40202810.02 07/2012 GB/D/F/E/I

Sommaire

Sommaire

1. Généralités 20

2. Sécurité 21

3. Caractéristiques techniques 22

Conception et fonction

4.

5. Transport, emballage et stockage 24

6. Mise en service, exploitation 25

7. Accessoires 26

8. Entretien et nettoyage 26

9. Mise au rebut 26

24

F

40202810.02 07/2012 GB/D/F/E/I

WIKA mode d´emploi air2guide type A2G-80

19

1. Généralités

1. Généralités

■

Le capteur de la qualité d'air décrit dans le mode d’emploi est
conçu et fabriqué selon les dernières technologies en vigueur.
Tous les composants sont soumis à des critères de qualité et
d’environnement stricts durant la fabrication. Nos systèmes de

gestion sont certiés selon ISO 9001 et ISO 14001.

■

Ce mode d’emploi donne des indications importantes concernant

F

l’utilisation de l’instrument. Il est possible de travailler en toute
sécurité avec ce produit en respectant toutes les consignes de
sécurité et d’utilisation.

■

Respecter les prescriptions locales de prévention contre les
accidents et les prescriptions générales de sécurité en vigueur pour
le domaine d‘application de l’instrument.

■

Le mode d’emploi fait partie du produit et doit être conservé à
proximité immédiate de l’instrument et être accessible à tout moment

pour le personnel qualié.

■

Le personnel qualié doit, avant de commencer toute opération,

avoir lu soigneusement et compris le mode d’emploi.

■

La responsabilité du fabricant n’est pas engagée en cas de
dommages provoqués par une utilisation non conforme à l’usage
prévu, de non respect de ce mode d’emploi, d’utilisation de

personnel peu qualié de même qu’en cas de modications de
l’instrument eectuées par l’utilisateur.

■

Les conditions générales de vente mentionnées dans les documents
de vente s'appliquent.

■

Sous réserve de modications techniques.

■

Pour obtenir d'autres informations :

- Consulter notre site internet : www.wika.fr / www.wika.com
www.air2guide.com

- Fiche technique correspondante : SP 69.01

20

WIKA mode d´emploi air2guide type A2G-80

40202810.02 07/2012 GB/D/F/E/I

1. Généralités / 2. Sécurité

Explication des symboles

ATTENTION !

… indique une situation potentiellement dangereuse et
susceptible de provoquer de légères blessures ou des
dommages matériels et pour l'environnement si elle n'est
pas évitée.

2. Sécurité

ATTENTION !

Avant le montage, la mise en service et le fonctionnement,
s'assurer que l'appareil (capteur de qualité d'air) a été
choisi de façon adéquate.

2.1 Utilisation conforme à l'usage prévu

Le capteur de la qualité de l'air est utilisé pour mesurer la qualité de l'air
dans les bâtiments, bureaux, salles de classes, cuisines etc.

L’instrument est conçu et construit exclusivement pour une utilisation
conforme à l’usage prévu décrit ici et ne doit être utilisé qu’en
conséquence.

Aucune réclamation ne peut être recevable en cas d'utilisation non
conforme à l'usage prévu.

2.2 Qualication du personnel

AVERTISSEMENT !
Danger de blessure en cas de qualication insu­sante !

Une utilisation non conforme peut entraîner d'importants
dommages corporels et matériels.

■

Les opérations décrites dans ce mode d‘emploi ne

doivent être eectuées que par un personnel ayant la
qualication décrite ci-après.

40202810.02 07/2012 GB/D/F/E/I

WIKA mode d´emploi air2guide type A2G-80

F

21

2. Sécurité / 3. Caractéristiques techniques

Personnel qualié

Le personnel qualié est, en raison de sa formation spécialisée, de

ses connaissances dans le domaine de la technique de mesure et de
régulation et de ses expériences de même que de sa connaissance des
prescriptions nationales des normes et directives en vigueur, en mesure

d'eectuer les travaux décrits et de reconnaître automatiquement les

dangers potentiels.

F

Explication des symboles

CE, Communauté Européenne

Les appareils avec ce marquage sont conformes aux
directives européennes pertinentes.

3. Caractéristiques techniques

Tension d’alimentation

DC 15 ... 24 V / AC 24 V ±10 %

Puissance consommée

1,2 W / 2,2 VA

Signal de sortie

0 … 10 V (3 conducteurs), charge min. 10 kΩ

Température admissible

Temp. ambiante : -20 … +50 °C

Plage d'humidité

max. 85 % rF, sans condensation

Indice de protection

IP 20 selon EN 60529 / lEC 529

22

WIKA mode d´emploi air2guide type A2G-80

40202810.02 07/2012 GB/D/F/E/I

3. Caractéristiques techniques

Normes et standards

Conformité CE : 2004/108/CE compatibilité électromagnétique
Sécurité de produits : selon 2001/95/CE
CEM : EN 607301:2002
Sécurité de produits : EN 607301:2002

Dimensions en mm

Bride de montage MF19-PA

F

40202810.02 07/2012 GB/D/F/E/I

WIKA mode d´emploi air2guide type A2G-80

23

4. Conception et fonction / 5. Transport, emballage ...

4. Conception et fonction

Description

La conductivité du capteur change proportionnellement au nombre de
molécules des gaz réduits. La tension de sortie correspondante de l'élé-

ment de mesure est ampliée de DC 0 ... 10 V. Plus le signal de sortie

du capteur (0 ... 10 V) est élevé, plus la qualité de l'air est mauvaise. Les
capteurs de gaz mixte sont à bande large, c'est-à-dire que le signal du

F

capteur ne donne aucune information concernant le type de gaz ou sa

concentration en ppm. Le capteur ne peut pas faire la diérence entre

les odeurs agréables et désagréables. Les personnes dans la chambre

doivent nalement décider s'ils sont contentes avec la qualité de l'air.

Volume de livraison

Comparer le détail de la livraison avec le bordereau de livraison.

5. Transport, emballage et stockage

5.1 Transport

Vérier s'il existe des dégâts sur l'appareil liés au transport.

Communiquer immédiatement les dégâts constatés.

5.2 Emballage

N'enlever l'emballage qu'avant le montage.

Conserver l‘emballage, celui-ci ore, lors d‘un transport, une protection

optimale (par ex. changement de lieu d‘utilisation, renvoi pour
réparation).

5.3 Stockage

Conditions admissibles sur le lieu de stockage

Température de stockage : -20 ... +50 °C
Protégez les instruments contre l’humidité et la poussière.

24

WIKA mode d´emploi air2guide type A2G-80

40202810.02 07/2012 GB/D/F/E/I

6. Mise en service, exploitation

6. Mise en service, exploitation

Installation

■

Protéger les capteurs de la qualité d'air contre l'encrassement, les
fortes variations de température et les vibrations.

■

Ne pas exposer à des rayons de soleil et à des courants d'air

■

Installer le capteur dans le canal et veiller à ce que les entrées d'air
soient montées dans le sens inverse de l'écoulement.

■

Courant d'air max. 10 m/s

Raccordement électrique

Le capteur ne peut pas faire la diérence entre les odeurs agréables et
désagréables. Les personnes dans la salle doivent nalement décider

s'ils sont contentes avec la qualité de l'air . Par ailleurs, la composition
de l'air varie d'une salle à l'autre.

Cela signie que la valeur nominale pour la qualité souhaitée de l'air

est préréglée en usine. Le réglage du capteur doit être optimisé lors de
l'installation.

L'adaptation individuelle du signal de sortie est eectuée à l'aide d'un

potentiomètre (trimmer) situé sur la carte du capteur. Il est utilisé pour

augmenter ou réduire l'oset du signal de sortie.

1. Raccorder le capteur, fermer le couvercle, mettre en marche
l'alimentation en tension d'alimentation

2. Veiller à ce que la qualité de l'air près du capteur soit bonne

F

40202810.02 07/2012 GB/D/F/E/I

WIKA mode d´emploi air2guide type A2G-80

25

6. Mise en service, exploitation ... 9. Mise au rebut

3. Vérier le signal de sortie après env. 30 secondes. La tension doit

être entre 1 ... 3 volts. Lorsque la valeur de tension est trop faible/
élevée, corriger la valeur à l'aide
du potentiomètre sur la carte :
tourner le potentiomètre vers la
gauche jusqu'à ce que le DEL

Branchement électrique

Trimmer

Oset

rouge s'éteigne. Le signal de
sortie est réglé sur env. 0,7 V.

F

4. Le capteur est maintenant

DEL de fonctionnement

opérationnel - la tension du
signal de sortie augmente lors
d'une détérioration de la qualité
de l'air.

7. Accessoires

Accessoires standard

Bride de montage

8. Entretien et nettoyage

Nettoyez les appareils avec un chion humidié avec de l'eau (et du

savon de Marseille).

Toute réparation doit être exclusivement conée au fabricant ou au
personnel qualié correspondant.

9. Mise au rebut

Une mise au rebut inadéquate peut entraîner des dangers pour
l‘environnement.

Éliminer les composants des appareils et les matériaux d'emballage
conformément aux prescriptions nationales pour le traitement et
l'élimination des déchets et aux lois de protection de l'environnement
en vigueur.

26

WIKA mode d´emploi air2guide type A2G-80

40202810.02 07/2012 GB/D/F/E/I

Contenido

Contenido

1. Información general 28

2. Seguridad 29

3. Datos técnicos 30

Diseño y función

4.

5. Transporte, embalaje y almacenamiento 32

6. Puesta en servicio, funcionamiento 33

7. Accesorios 34

8. Mantenimiento y limpieza 34

9. Eliminación de residuos 34

32

E

40202810.02 07/2012 GB/D/F/E/I

WIKA manual de instrucciones air2guide modelo A2G-80

27

1. Información general

1. Información general

■

El sensor de calidad del aire descrito en el manual de instrucciones
está construido y fabricado según el estado actual de la técnica.
Todos los componentes están sujetos a rigurosos criterios de
calidad y medio ambiente en el proceso de la producción. Nuestros

sistemas de gestión están certicados según ISO 9001 e ISO 14001.

■

Este manual de instrucciones proporciona indicaciones importantes
acerca del manejo del instrumento. Para que el trabajo con este
instrumento sea seguro es imprescindible cumplir con todas las

E

instrucciones de seguridad y manejo indicadas.

■

Cumplir siempre las normativas sobre la prevención de accidentes
y las normas de seguridad en vigor en el lugar de utilización del
instrumento.

■

El manual de instrucciones es una parte integrante del instrumento
y debe guardarse en la proximidad del mismo para que el personal
especializado pueda consultarlo en cualquier momento.

■

El personal especializado debe haber leído y entendido el manual
de instrucciones antes de comenzar cualquier trabajo.

■

El fabricante queda exento de cualquier responsabilidad en caso de

daños causados por un uso no conforme a la nalidad prevista, la

inobservancia del presente manual de instrucciones, un manejo por

personal insucientemente cualicado así como una modicación no

autorizada del instrumento.

■

Se aplican las condiciones generales de venta incluidas en la
documentación de venta.

■

Modicaciones técnicas reservadas.

■

Para obtener más informaciones consultar:

- Página web: www.wika.es / www.wika.com
www.air2guide.com

- Hoja técnica correspondiente: SP 69.01

28

WIKA manual de instrucciones air2guide modelo A2G-80

40202810.02 07/2012 GB/D/F/E/I

1. Información general / 2. Seguridad

Explicación de símbolos

¡CUIDADO!

... indica una situación probablemente peligrosa que pueda
causar lesiones leves o medianas o daños materiales y
medioambientales.

2. Seguridad

¡CUIDADO!

Antes del montaje, la puesta en servicio y el funcionamien­to asegurarse de que se haya seleccionado el instrumento
adecuado (sensor de calidad del aire).

2.1 Uso conforme a lo previsto

Este sensor de calidad del aire mide la calidad de aire en interiores,

como p. ej. en edicios, ocinas, aulas, cocinas, etc.

El instrumento ha sido diseñado y construido únicamente para la

nalidad aquí descrita y debe utilizarse en conformidad a la misma.

No se admite ninguna reclamación debido a un manejo no adecuado.

2.2 Cualicación del personal

¡ADVERTENCIA!

¡Riesgo de lesiones al manejar con una insuciente
cualicación!

Un manejo no adecuado puede causar considerables
daños personales y materiales.

■

Las actividades descritas en este manual de instruc­ciones deben realizarse únicamente por personal
especializado con la preparación adecuada.

40202810.02 07/2012 GB/D/F/E/I

WIKA manual de instrucciones air2guide modelo A2G-80

E

29

2. Seguridad / 3. Datos técnicos

Personal especializado

Debido a su formación profesional, a sus conocimientos de la técnica
de regulación y medición así como a su experiencia y su conocimiento
de las normativas, normas y directivas vigentes en el país de utilización
el personal especializado es capaz de ejecutar los trabajos descritos y
reconocer posibles peligros por sí solo.

Explicación de símbolos

E

CE, Communauté Européenne

Los instrumentos con este marcaje cumplen las
directivas europeas aplicables.

3. Datos técnicos

Alimentación de corriente

DC 15 ... 24 V / AC 24 V ±10 %

Consumo de energía eléctrica

1,2 W / 2,2 VA

Señal de salida

0 … 10 V (3 hilos), carga mín. 10 kΩ

Temperatura admisible

Ambiente: -20 … +50 °C

Humedad

Máx. 85 % rF (sin condensación)

Tipo de protección

IP 20 según EN 60529 / lEC 529

30

WIKA manual de instrucciones air2guide modelo A2G-80

40202810.02 07/2012 GB/D/F/E/I

3. Datos técnicos

Normas y estándares

Conformidad CE: Compatibilidad electromagnética según

2004/108/CE
Seguridad del producto: 2001/95/CE Seguridad del producto
EMC: EN 607301:2002
Seguridad del producto: EN 607301:2002

Dimensiones en mm

40202810.02 07/2012 GB/D/F/E/I

WIKA manual de instrucciones air2guide modelo A2G-80

Brida de montaje MF19-PA

E

31

4. Diseño y función / 5. Transporte, embalaje ...

4. Diseño y función

Descripción

El sensor cambia su conductividad de modo proporcional al número
de moléculas de gases reducidos. La tensión de salida correspondien­te del elemento de medida se aumenta de DC 0 ... 10 V. Cuanto más
aumenta la señal de salida del sensor (0 ... 10 V), peor es la calidad
del aire. Los sensores de gas mixto son de banda larga, es decir, no es
posible deducir el tipo de gas ni la concentración en ppm de la señal del
sensor. El sensor no puede hacer una distinción entre olores agrada-

E

bles y desagradables. Son las personas en la sala a decidir si agrade­cen la calidad del aire.

Volumen de suministro

Comparar mediante el albarán si se han entregado todas las piezas.

5. Transporte, embalaje y almacenamiento

5.1 Transporte

Comprobar si el sensor de calidad del aire presenta eventuales daños

causados en el transporte. Noticar daños obvios de forma inmediata.

5.2 Embalaje

No quitar el embalaje hasta justo antes del montaje.
Guardar el embalaje ya que es la protección ideal para el transporte
(por ejemplo un cambio del lugar de instalación o un envío del instru­mento para posibles reparaciones).

5.3 Almacenamiento

Condiciones admisibles en el lugar de almacenamiento

Temperatura de almacenamiento: -20 ... +50 °C
Proteger los instrumentos de medición de humedad y polvo.

32

WIKA manual de instrucciones air2guide modelo A2G-80

40202810.02 07/2012 GB/D/F/E/I

6. Puesta en servicio, funcionamiento

6. Puesta en servicio, funcionamiento

Instalación

■

Proteger los sensores de calidad del aire contra la obturación, las
grandes oscilaciones de temperatura y las vibraciones.

■

Evitar la irradiación solar y corrientes de aire.

■

Montar el detector en el canal con las entradas de aire en sentido

contrario a la dirección de ujo

■

Corriente de aire máx. 10 m/s

Conexiones eléctricas

El sensor no puede hacer una distinción entre olores agradables y
desagradables. Son las personas en la sala a decidir si agradecen la
calidad del aire. Además, la composición del aire en diferentes salas
varía.

Es decir, se dene provisionalmente un valor nominal para la calidad

deseada del aire durante la fabricación. Este valor debe optimizarse
durante la instalación del sensor.

La señal eléctrica se adapta individualmente mediante el trimmer en la
placa del detector. Mediante el trimmer se puede aumentar y reducir la
desviación de la señal eléctrica:

1. Conectar el detector, cerrar la tapa, conectar la alimentación

2. Proveer a buenas condiciones del aire en la zona del sensor

E

40202810.02 07/2012 GB/D/F/E/I

WIKA manual de instrucciones air2guide modelo A2G-80

33

6. Puesta en servicio, funcionamiento ... 9. Eliminación ...

3. Controlar la señal eléctrica después de aprox. 30 minutos de

funcionamiento. La tensión debe estar en el rango 1 ... 3 V. Si la
tensión es demasiado baja/
alta, corregir el valor mediante
el trimmer en la placa: girar el
trimmer hacia la izquierda hasta

Conexión eléctrica

Trimmer

Desviación

que se apaga el LED rojo. La
señal de salida ahora es de
aprox. 0,7 V.

E

4. El detector está listo para el

LED de funcionamiento

funcionamiento – la tensión de
la señal eléctrica aumenta si
empeora la calidad del aire

7. Accesorios

Accesorios estándar

Brida

8. Mantenimiento y limpieza

Limpiar los instrumentos con un trapo húmedo (mojado en lejía de
jabón).

Todas las reparaciones solamente las debe efectuar el fabricante o
personal especializado e instruido.

9. Eliminación de residuos

Una eliminación incorrecta puede provocar peligros para el medio
ambiente.

Eliminar los componentes de los instrumentos y los materiales de
embalaje conforme a los reglamentos relativos al tratamiento de
residuos y eliminación vigentes en el país de utilización.

34

WIKA manual de instrucciones air2guide modelo A2G-80

40202810.02 07/2012 GB/D/F/E/I

Contenuti

Contenuti

1. Informazioni generali 36

2. Norme di sicurezza 37

3. Speciche tecniche 38

Esecuzione e funzioni

4.

5. Trasporto, imballaggio e stoccaggio 40

6. Messa in servizio, funzionamento 41

7. Accessori 42

8. Manutenzione e pulizia 42

9. Smaltimento 42

40

I

40202810.02 07/2012 GB/D/F/E/I

WIKA manuale d‘uso air2guide modello A2G-80

35

1. Informazioni generali

1. Informazioni generali

■

Il sensore di qualità dell'aria descritto in questo manuale d‘uso è
stato progettato e costruito secondo lo stato dell‘arte della tecnica.
Tutti i componenti sono soggetti a stringenti controlli di qualità ed
ambientali durante la produzione. I nostri sistemi di qualità sono

certicati ISO 9001 e ISO 14001.

■

Questo manuale contiene importanti informazioni sull’uso dello
strumento. Lavorare in sicurezza implica il rispetto delle istruzioni di
sicurezza e di funzionamento.

I

■

Osservare le normative locali in tema di prevenzione incidenti e le
regole di sicurezza generali per il campo d’impiego dello strumento.

■

Il manuale d’uso è parte dello strumento e deve essere conservato
nelle immediate vicinanze dello stesso e facilmente accessibile in

ogni momento al personale qualicato.

■

Il manuale d’uso deve essere letto con attenzione e compreso dal

personale qualicato prima dell’inizio di qualsiasi attività.

■

Il costruttore declina ogni responsabilità per qualsiasi danno causato
da un utilizzo scorretto del prodotto, dal non rispetto delle istruzi­oni riportate in questo manuale, da un impiego di personale non

adeguatamente qualicato oppure da modiche non autorizzate allo

strumento.

■

Si applicano le nostre condizioni generali di vendita, allegate alla
conferma d’ordine.

■

Soggetto a modiche tecniche.

■

Ulteriori informazioni:

- Indirizzo Internet: www.wika.it / www.wika.com
www.air2guide.com

- Scheda tecnica prodotto: SP 69.01

36

WIKA manuale d‘uso air2guide modello A2G-80

40202810.02 07/2012 GB/D/F/E/I

1. Informazioni generali / 2. Norme di sicurezza

Legenda dei simboli

CAUTELA!

... indica una situazione di potenziale pericolo che, se non
evitata, può causare ferite lievi o danni alle apparecchiature
o all'ambiente.

2. Norme di sicurezza

CAUTELA!

Prima dell'installazione, messa in servizio e funzionamento,
assicurarsi che sia stato selezionato lo strumento (sensore
di qualità dell'aria) corretto.

2.1 Destinazione d’uso

Questo sensore di qualità dell'aria è impiegato per la misura della

qualità dell'aria all'interno di edici, uci, aule, cucine, ecc.

Lo strumento è stato progettato e costruito esclusivamente per la sua
destinazione d’uso e può essere impiegato solo per questa.

Il costruttore non è responsabile per reclami di qualsiasi natura in caso
di utilizzo dello strumento al di fuori del suo impiego consentito.

2.2 Qualicazione del personale

ATTENZIONE!
Rischio di infortuni in caso di personale non

qualicato!

L‘uso improprio può condurre a gravi infortuni o danni alle
apparecchiature.

■

Le attività riportate in questo manuale d‘uso possono

essere eettuate solo da personale in possesso delle
qualiche riportate di seguito.

I

40202810.02 07/2012 GB/D/F/E/I

WIKA manuale d‘uso air2guide modello A2G-80

37

2. Norme di sicurezza / 3. Speciche tecniche

Personale qualicato

Per personale qualicato si intende personale che, sulla base delle

proprie conoscenze tecniche di strumentazione e controllo e delle
normative nazionali e sulla base della propria esperienza, è in grado
di portare a termine il lavoro e riconoscere autonomamente potenziali
pericoli.

Legenda dei simboli

CE, Communauté Européenne

Gli strumenti riportanti questo marchio sono in accordo con

I

le relative Direttive Europee.

3. Speciche tecniche

Tensione di alimentazione

DC 15 ... 24 V / AC 24 V ±10 %

Potenza assorbita

1,2 W / 2,2 VA

Segnale di uscita

0 … 10 V (3-li), carico min. 10 kΩ

Temperatura ammessa

Ambiente: -20 … +50 °C

Campo umidità

Max. 85 % rH (non-condensante)

Grado di protezione

IP 20 per EN 60529 / lEC 529

38

WIKA manuale d‘uso air2guide modello A2G-80

40202810.02 07/2012 GB/D/F/E/I

3. Speciche tecniche

Normative

Conformità CE: 2004/108/CE compatibilità elettromagnetica (EMC)
Sicurezza del prodotto: 2001/95/CE Sicurezza prodotto
EMC: EN 607301:2002
Sicurezza prodotto: EN 607301:2002

Dimensioni in mm

Flangia di montaggio MF19-PA

I

40202810.02 07/2012 GB/D/F/E/I

WIKA manuale d‘uso air2guide modello A2G-80

39

4. Esecuzione e funzioni / 5. Trasporto, imballaggio ...

4. Esecuzione e funzioni

Descrizione

Il sensore cambia la sua conducibilità in proporzione al numero di
molecole di gas ridotti. L'uscita di tensione associata dell'elemento di
misura viene incrementata in modo corrispondente da DC 0 ... 10 V.
Maggiore è il segnale in uscita del sensore (0 ... 10 V), peggiore
è la qualità dell'aria. I sensori mixed gas sono ad ampio spettro,
pertanto il segnale del sensore non riconosce né il tipo di gas, né
la concentrazione in ppm. Il sensore non può distinguere tra odori

gradevoli e sgradevoli, alla ne è la persona che vive o lavora nella

I

stanza a giudicare se la qualità dell'aria è soddisfacente o meno.

Scopo di fornitura

Controllare lo scopo della fornitura con il documento di consegna /
trasporto.

5. Trasporto, imballaggio e stoccaggio

5.1 Trasporto

Controllare che il sensore di qualità dell'aria non sia stato danneggiato
durante il trasporto. Danni evidenti devono essere segnalati
tempestivamente.

5.2 Imballaggio

Rimuovere l‘imballo solo appena prima dell‘installazione.
Conservare l‘imballo per proteggere lo strumento in caso di successivi
trasporti (es. variazione del sito di installazione, invio in riparazione).

5.3 Stoccaggio

Condizioni consentite per lo stoccaggio

Temperatura di stoccaggio: -20 ... +50 °C
Proteggere gli strumenti dall’umidità e dalla polvere.

40

WIKA manuale d‘uso air2guide modello A2G-80

40202810.02 07/2012 GB/D/F/E/I

6. Messa in servizio, funzionamento

6. Messa in servizio, funzionamento

Montaggio

■

Proteggere i sensori di qualità dell'aria da contaminazioni, forti
escursioni termiche e vibrazioni

■

L'irraggiamento solare e le eccessive velocità dell'aria vanno evitati

■

Installare i sensori con la presa d'aria rivolta in direzione del usso

■

Max velocità dell'aria 10 m/s

Attacchi elettrici

Il sensore non riesce a distinguere tra odori gradevoli e sgradevoli, alla

ne è la persona che vive o lavora nella stanza a dover giudicare se la

qualità dell'aria è soddisfacente o meno. Inoltre, in stanze diverse sono
presenti diverse composizioni dell'aria.

Ciò signica che la soglia della qualità di aria richiesta viene

preimpostata temporaneamente durante la produzione. L'ottimizzazione

va eettuata una volta che il sensore è installato.

La regolazione individuale del segnale in uscita è eettuata tramite

un potenziometro sul circuito stampato del sensore. Tramite questo
potenziometro il segnale di uscita viene aumentato o diminuito.

1. Collegare i sensori, bloccare il coperchio, accendere l'alimentazione
elettrica

2. Assicurarsi che ci siano buone condizioni dell'aria vicino al sensore

I

40202810.02 07/2012 GB/D/F/E/I

WIKA manuale d‘uso air2guide modello A2G-80

41

6. Messa in servizio, funzionamento ... 9. Smaltimento

3. Dopo essere rimasto in funzione per ca. 30 minuti, controllare il
segnale in uscita. La tensione deve essere compresa tra 1 ... 3 V.
In caso di tensione troppo alta/
bassa, correggere adeguata­mente il valore con il poten­ziometro sul circuito stampato.

Connessione elettrica

Potenziometro

Oset

Ruotare il potenziometro verso

sinistra no a quando il LED

rosso non si spegne. Il segnale

LED operativo

in uscita sarà ora approssimati­vamente 0,7 V.

I

4. Il sensore è ora pronto per
essere utilizzato - la tensione del
segnale in uscita aumenta man
mano che peggiora la qualità
dell'aria.

7. Accessori

Accessori standard

Flangia di montaggio

8. Manutenzione e pulizia

Pulire gli apparecchi con un panno umido (con acqua e sapone).

Le riparazioni devono essere eettuate solo dal costruttore o da
personale adeguatamente qualicato.

9. Smaltimento

Lo smaltimento inappropriato può provocare rischi per l‘ambiente.

Lo smaltimento dei componenti dello strumento e dei materiali di

imballaggio deve essere eettuato in modo compatibile ed in accordo

alle normative nazionali.

42

WIKA manuale d‘uso air2guide modello A2G-80

40202810.02 07/2012 GB/D/F/E/I

WIKA global

Europe

Austria

WIKA Messgerätevertrieb
Ursula Wiegand GmbH & Co. KG
1230 Vienna
Tel. [phone]
Fax: [phone]
E-mail: [e-mail]
www.wika.at

Belarus

WIKA Belarus
Ul. Zaharova 50B

Oce 3H

220088 Minsk
Tel. [phone]
Fax: [phone]
E-mail: [e-mail]
www.wika.by

Benelux

WIKA Benelux
6101 WX Echt
Tel. [phone]
Fax: [phone]
E-mail: [e-mail]
www.wika.nl

Bulgaria

WIKA Bulgaria EOOD
Bul. „Al. Stamboliiski“ 205

1309 Soa

Tel. [phone]
Fax: [phone]
E-mail: [e-mail]

Croatia

WIKA Croatia d.o.o.
Hrastovicka 19
10250 Zagreb-Lucko
Tel. [phone]
Fax: [phone]
E-mail: [e-mail]
www.wika.hr

40202810.02 07/2012 GB/D/F/E/I

Finland

WIKA Finland Oy
00210 Helsinki
Tel. [phone]
Fax: [phone]

E-mail: info@wika.
www.wika.

France

WIKA Instruments s.a.r.l.
95610 Eragny-sur-Oise
Tel. [phone]
Fax: [phone]
E-mail: [e-mail]
www.wika.fr

Germany

WIKA Alexander Wiegand SE & Co. KG
63911 Klingenberg
Tel. [phone]
Fax: [phone]
E-mail: [e-mail]
www.wika.de

Italy

WIKA Italia Srl & C. Sas
20020 Arese (Milano)
Tel. [phone]
Fax: [phone]
E-mail: [e-mail]
www.wika.it

Poland

WIKA Polska S.A.
87-800 Wloclawek
Tel. [phone]
Fax: [phone]
E-mail: [e-mail]
www.wikapolska.pl

Romania

WIKA Instruments Romania S.R.L.
Bucuresti, Sector 5
Calea Rahovei Nr. 266-268
Tel. [phone]
Fax: [phone]
E-mail: [e-mail]
www.wika.ro

43

WIKA global

Russia

ZAO WIKA MERA
127015 Moscow
Tel. [phone]
Fax: [phone]
E-mail: [e-mail]
www.wika.ru

Serbia

WIKA Merna Tehnika d.o.o.
Sime Solaje 15
11060 Belgrade
Tel. [phone]
Fax: [phone]
E-mail: [e-mail]
www.wika.co.yu

Spain

Instrumentos WIKA, S.A.
C/Josep Carner, 11-17
08205 Sabadell (Barcelona)
Tel. [phone]
Fax: [phone]
E-mail: [e-mail]
www.wika.es

Further WIKA subsidiaries worldwide can be found online at www.wika.com.

Weitere WIKA-Niederlassungen weltweit nden Sie online unter www.wika.de.
La liste des autres liales WIKA dans le monde se trouve sur www.wika.fr.

Otras sucursales WIKA en todo el mundo puede encontrar en www.wika.es.

Per altre liali WIKA nel mondo, visitate il nostro sito www.wika.it.

Switzerland

MANOMETER AG
6285 Hitzkirch
Tel. [phone]
Fax: [phone]
E-mail: [e-mail]
www.manometer.ch

Turkey

WIKA Instruments Istanbul
Basinc ve Sicaklik Ölcme Cihazlari
Ith. Ihr. ve Tic. Ltd. Sti.
Bayraktar Bulvari No. 17

34775 Şerifali-Yukarı Dudullu - Istanbul

Tel. [phone]
Fax: [phone]
E-mail: [e-mail]
www.wika.com.tr

United Kingdom

WIKA Instruments Ltd
Merstham, Redhill RH13LG
Tel. [phone]
Fax: [phone]
E-mail: [e-mail]
www.wika.co.uk

44

WIKA Alexander Wiegand SE & Co. KG

Alexander-Wiegand-Straße 30

63911 Klingenberg • Germany

Tel [phone]
Fax [phone]
E-Mail [e-mail]
www.wika.de

40202810.02 07/2012 GB/D/F/E/I
