WIKA A2G-40 User Manual [en, de, es, fr, it]

Operating instructions
Betriebsanleitung
Mode d´emploi
Manual de instrucciones
Manuale d'uso

Dierential pressure switch model A2G-40

Dierenzdruckschalter Typ A2G-40

Pressostat diérentiel type A2G-40

Presostato diferencial modelo A2G-40

Pressostato dierenziale modello A2G-40

Dierential pressure switch model A2G-40

GB

D

F

E

I

GB

Operating instructions model A2G-40 Page 3-10

D

Betriebsanleitung Typ A2G-40 Seite 11-18

F

Mode d'emploi type A2G-40 Page 19-26

E

Manual de instrucciones modelo A2G-40 Página 27-34

I

Manuale d'uso modello A2G-40 Pagina 35-42

© 2009 WIKA Alexander Wiegand SE & Co. KG
All rights reserved. / Alle Rechte vorbehalten.

®

WIKA

is a registered trademark in various countries.

®

WIKA

ist eine geschützte Marke in verschiedenen Ländern.

Prior to starting any work, read the operating instructions!
Keep for later use!

Vor Beginn aller Arbeiten Betriebsanleitung lesen!
Zum späteren Gebrauch aufbewahren!

Lire le mode d‘emploi avant de commencer toute opération !
A conserver pour une utilisation ultérieure !

¡Leer el manual de instrucciones antes de comenzar cualquier trabajo!
¡Guardar el manual para una eventual consulta!

Prima di iniziare ad utilizzare lo strumento, leggere il manuale d‘uso!
Conservare per future consultazioni!

2

WIKA operating instructions air2guide model A2G-40

40202771.02 07/2012 GB/D/F/E/I

Contents

Contents

1. General information 4

2. Safety 5

3. Specications 6

Design and function

4.

5. Transport, packaging and storage 8

6. Commissioning, operation 9

7. Options and accessories 10

8. Maintenance and cleaning 10

9. Disposal 10

7

GB

40202771.02 07/2012 GB/D/F/E/I

WIKA operating instructions air2guide model A2G-40

3

1. General information

1. General information

■

The dierential pressure switch described in the operating instruc-

tions has been designed and manufactured using state-of-the-art
technology. All components are subject to stringent quality and

GB

environmental criteria during production. Our management systems

are certied to ISO 9001 and ISO 14001.

■

These operating instructions contain important information on
handling the instrument. Working safely requires that all safety
instructions and work instructions are observed.

■

Observe the relevant local accident prevention regulations and
general safety regulations for the instrument's range of use.

■

The operating instructions are part of the product and must be kept
in the immediate vicinity of the instrument and readily accessible to
skilled personnel at any time.

■

Skilled personnel must have carefully read and understood the
operating instructions prior to beginning any work.

■

The manufacturer's liability is void in the case of any damage caused
by using the product contrary to its intended use, non-compliance

with these operating instructions, assignment of insuciently
qualied skilled personnel or unauthorised modications to the

instrument.

■

The general terms and conditions contained in the sales documenta­tion shall apply.

■

Subject to technical modications.

■

Further information:

- Internet address: www.wika.de / www.wika.com
www.air2guide.com

- Relevant data sheet: SP 69.02

4

WIKA operating instructions air2guide model A2G-40

40202771.02 07/2012 GB/D/F/E/I

1. General information / 2. Safety

Explanation of symbols

WARNING!

... indicates a potentially dangerous situation which can
result in serious injury or death if not avoided.

Information

... points out useful tips, recommendations and information

for ecient and trouble-free operation.

2. Safety

WARNING!

Before installation, commissioning and operation, ensure

that the appropriate dierential pressure switch has been
selected in terms of measuring range, design and specic

measuring conditions.
Non-observance can result in serious injury and/or damage
to the equipment.

Further important safety instructions can be found in the
individual chapters of these operating instructions.

2.1 Intended use

This dierential pressure switch is used for the monitoring of ventilators,
blowers and lters in air-conditioning and clean room applications as

well as for overpressure monitoring in clean rooms and laboratories in
dry, clean, non-aggressive gases, primarily air.

The instrument has been designed and built solely for the intended use
described here, and may only be used accordingly.

The manufacturer shall not be liable for claims of any type based on
operation contrary to the intended use.

GB

40202771.02 07/2012 GB/D/F/E/I

WIKA operating instructions air2guide model A2G-40

5

2. Safety / 3. Specications

2.2 Personnel qualication

WARNING!
Risk of injury if qualication is insucient!

GB

Improper handling can result in considerable injury and
damage to equipment.

■

The activities described in these operating instructions
may only be carried out by skilled personnel who have

the qualications described below.

Skilled personnel

Skilled personnel are understood to be personnel who, based on their
technical training, knowledge of measurement and control technology

and on their experience and knowledge of country-specic regulations,

current standards and directives, are capable of carrying out the work
described and independently recognising potential hazards.

Explanation of symbols

CE, Communauté Européenne

Instruments bearing this mark comply with the relevant
European directives.

3. Specications

Measuring ranges

20 … 200 Pa
30 … 300 Pa
30 … 500 Pa
40 … 600 Pa
100 … 1,500 Pa
500 … 4,500 Pa

Pressure limitation

Maximum pressure: 50 kPa

6

WIKA operating instructions air2guide model A2G-40

40202771.02 07/2012 GB/D/F/E/I

3. Specications / 4. Design and function

Permissible temperature

Ambient: -40 ... +85 °C
Operation: -20 ... +60 °C

Accuracy

Low-set switch point: 20 Pa ±5 Pa to 500 Pa ±50 Pa
High-set switch point: 200 Pa ±20 Pa to 4,500 Pa ±200 Pa

Switching dierential

10 Pa ... 180 Pa

Service life

> 1,000,000 switching cycles

Ingress protection

IP 54 per EN 60529 / lEC 529

Standards

In accordance with the European low-voltage directive 73/23/EEC

For further specications see WIKA data sheet SP 69.02 and the order

documentation.

4. Design and function

Description

Through the dierential pressure to be measured, an unopposed force

is produced on the diaphragm. This measurement force moves the
diaphragm system against the measuring range spring, and the micro
switch is activated via a switch plunger mounted on the diaphragm.
The switch point can be set on the scaled adjustment wheel.

GB

40202771.02 07/2012 GB/D/F/E/I

WIKA operating instructions air2guide model A2G-40

7

4. Design and function / 5. Transport, packaging ...

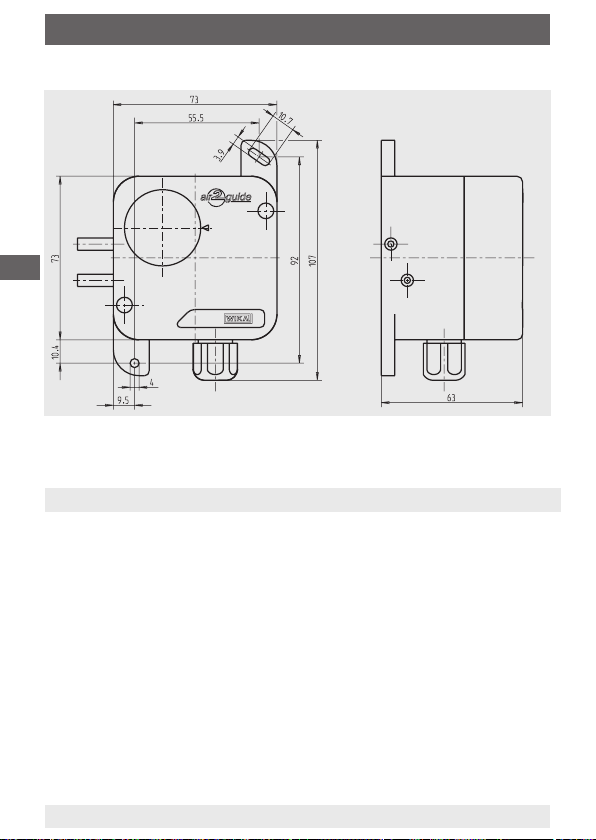

Dimensions in mm

GB

Scope of delivery

Cross-check the scope of delivery with the delivery note.

5. Transport, packaging and storage

5.1 Transport

Check the dierential pressure switch for any damage that may have been

caused by transport. Obvious damage must be reported immediately.

5.2 Packaging

Do not remove packaging until just before mounting.

Keep the packaging as it will provide optimum protection during transport
(e.g. change in installation site, sending for repair).

5.3 Storage

Permissible conditions at the place of storage

Storage temperature: -45 ... +85 °C
Protect the instruments from moisture and dust.

8

WIKA operating instructions air2guide model A2G-40

40202771.02 07/2012 GB/D/F/E/I

6. Commissioning, operation

6. Commissioning, operation

Installation

The specications for the switching pressure refer to a vertical mounting

position. For a horizontal mounting position, the switching pressure is
changed as follows:

Case cover to the top: +15 Pa
Case cover to the botttom: -15 Pa

Electrical connection

Cable gland M16, screw terminals max. 1.5 mm²

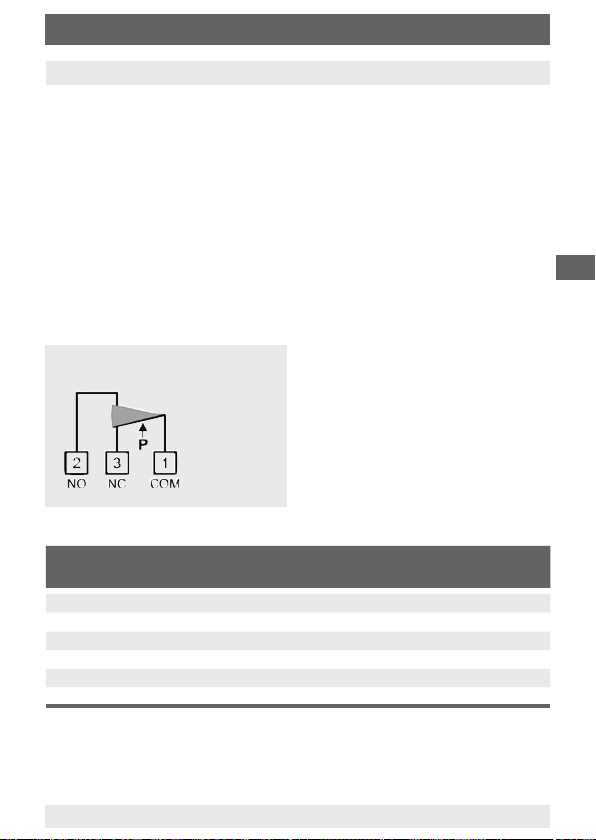

Contact arrangement

1-3 opens / 1-2 closes on reaching

the dierential pressure

Contact rating

Measuring
ranges

20 … 200 Pa 0.1 A / AC 250 V - Gold
30 … 300 Pa 3 A / AC 250 V 2 A / AC 250 V Silver
30 … 500 Pa 3 A / AC 250 V 2 A / AC 250 V Silver
40 … 600 Pa 3 A / AC 250 V 2 A / AC 250 V Silver

…

1,500 Pa 3 A / AC 250 V 2 A / AC 250 V Silver

100

…

4,500 Pa 5 A / AC 250 V 2 A / AC 250 V Silver

500

Contact rating Contact

With resistive load With inductive load

material

GB

40202771.02 07/2012 GB/D/F/E/I

WIKA operating instructions air2guide model A2G-40

9

7. Options and accessories ... 9. Disposal

7. Options and accessories

Standard accessories

■

2 mounting screws

GB

Options

■

2 duct connectors

■

2 m PVC hose, inner diameter 4 mm

8. Maintenance and cleaning

The dierential pressure switches are maintenance-free and oer long

service life provided they are handled and operated properly.
Clean the instruments with a moist cloth (soap water).
Repairs must only be carried out by the manufacturer or appropriately

qualied skilled personnel.

9. Disposal

Incorrect disposal can put the environment at risk.
Dispose of instrument components and packaging materials in an

environmentally compatible way and in accordance with the country-

specic waste disposal regulations.

10

WIKA operating instructions air2guide model A2G-40

40202771.02 07/2012 GB/D/F/E/I

Inhalt

Inhalt

1. Allgemeines 12

2. Sicherheit 13

3. Technische Daten 14

Aufbau und Funktion

4.

5. Transport, Verpackung und Lagerung 16

6. Inbetriebnahme, Betrieb 17

7. Optionen und Zubehör 18

8. Wartung und Reinigung 18

9. Entsorgung 18

15

D

40202771.02 07/2012 GB/D/F/E/I

WIKA Betriebsanleitung air2guide Typ A2G-40

11

1. Allgemeines

1. Allgemeines

■

Der in der Betriebsanleitung beschriebene Dierenzdruckschalter

wird nach dem aktuellen Stand der Technik konstruiert und gefertigt.
Alle Komponenten unterliegen während der Fertigung strengen
Qualitäts- und Umweltkriterien. Unsere Managementsysteme sind

nach ISO 9001 und ISO 14001 zertiziert.

D

■

Diese Betriebsanleitung gibt wichtige Hinweise zum Umgang mit
dem Gerät. Voraussetzung für sicheres Arbeiten ist die Einhaltung
aller angegebenen Sicherheitshinweise und Handlungsanwei­sungen.

■

Die für den Einsatzbereich des Gerätes geltenden örtlichen Unfall­verhütungsvorschriften und allgemeinen Sicherheitsbestimmungen
einhalten.

■

Die Betriebsanleitung ist Produktbestandteil und muss in unmittel­barer Nähe des Gerätes für das Fachpersonal jederzeit zugänglich
aufbewahrt werden.

■

Das Fachpersonal muss die Betriebsanleitung vor Beginn aller
Arbeiten sorgfältig durchgelesen und verstanden haben.

■

Die Haftung des Herstellers erlischt bei Schäden durch bestim­mungswidrige Verwendung, Nichtbeachten dieser Betriebsanleitung,
Einsatz ungenügend qualizierten Fachpersonals sowie eigenmäch­tiger Veränderung am Gerät.

■

Es gelten die allgemeinen Geschäftsbedingungen in den Verkaufs­unterlagen.

■

Technische Änderungen vorbehalten.

■

Weitere Informationen:

- Internet-Adresse: www.wika.de / www.wika.com

www.air2guide.com

- zugehöriges Datenblatt: SP 69.02

12

WIKA Betriebsanleitung air2guide Typ A2G-40

40202771.02 07/2012 GB/D/F/E/I

1. Allgemeines / 2. Sicherheit

Symbolerklärung

WARNUNG!

… weist auf eine möglicherweise gefährliche Situation hin,
die zum Tod oder zu schweren Verletzungen führen kann,
wenn sie nicht gemieden wird.

Information

… hebt nützliche Tipps und Empfehlungen sowie Infor-

mationen für einen ezienten und störungsfreien Betrieb

hervor.

2. Sicherheit

WARNUNG!

Vor Montage, Inbetriebnahme und Betrieb sicherstellen,

dass der richtige Dierenzdruckschalter hinsichtlich
Messbereich, Ausführung und spezischen Messbedin-

gungen ausgewählt wurde.
Bei Nichtbeachten können schwere Körperverletzungen
und/oder Sachschäden auftreten.

Weitere wichtige Sicherheitshinweise benden sich in den

einzelnen Kapiteln dieser Betriebsanleitung.

2.1 Bestimmungsgemäße Verwendung

Dieser Dierenzdruckschalter dient zur Überwachung von Ventilatoren,

Gebläsen und Filtern in der Klima- und Reinraumtechnik sowie zur

Überdrucküberwachung von Reinräumen und Labors bei trockenen,

sauberen, nicht aggressiven Gasen, hauptsächlich Luft.

Das Gerät ist ausschließlich für den hier beschriebenen bestimmungs­gemäßen Verwendungszweck konzipiert und konstruiert und darf nur
dementsprechend verwendet werden.

Ansprüche jeglicher Art aufgrund von nicht bestimmungsgemäßer
Verwendung sind ausgeschlossen.

40202771.02 07/2012 GB/D/F/E/I

WIKA Betriebsanleitung air2guide Typ A2G-40

D

13

2. Sicherheit / 3. Technische Daten

2.2 Personalqualikation

WARNUNG!
Verletzungsgefahr bei unzureichender Qualikation!

Unsachgemäßer Umgang kann zu erheblichen Personen­und Sachschäden führen.

■

D

Die in dieser Betriebsanleitung beschriebenen Tätig­keiten nur durch Fachpersonal nachfolgend beschrie-

bener Qualikation durchführen lassen.

Fachpersonal

Das Fachpersonal ist aufgrund seiner fachlichen Ausbildung, seiner
Kenntnisse der Mess- und Regelungstechnik und seiner Erfahrungen

sowie Kenntnis der landesspezischen Vorschriften, geltenden Normen

und Richtlinien in der Lage, die beschriebenen Arbeiten auszuführen
und mögliche Gefahren selbstständig zu erkennen.

Symbolerklärung

CE, Communauté Européenne

Geräte mit dieser Kennzeichnung stimmen überein mit den

zutreenden europäischen Richtlinien.

3. Technische Daten

Messbereiche

20 … 200 Pa
30 … 300 Pa
30 … 500 Pa
40 … 600 Pa
100 … 1.500 Pa
500 … 4.500 Pa

Druckbelastbarkeit

Maximaler Druck: 50 kPa

14

WIKA Betriebsanleitung air2guide Typ A2G-40

40202771.02 07/2012 GB/D/F/E/I

3. Technische Daten / 4. Aufbau und Funktion

Zulässige Temperatur

Umgebung: -40 ... +85 °C
Betrieb: -20 ... +60 °C

Genauigkeit

Tief eingestellter Schaltpunkt: 20 Pa ±5 Pa bis 500 Pa ±50 Pa
Hoch eingestellter Schaltpunkt: 200 Pa ±20 Pa bis 4.500 Pa ±200 Pa

Schaltdierenz

10 Pa ... 180 Pa

Lebensdauer

> 1.000.000 Schaltspiele

Schutzart

IP 54 nach EN 60529 / lEC 529

Normen und Standards

Gemäß europäischer Niederspannungsrichtlinie 73/23/EEC

Weitere technische Daten siehe WIKA-Datenblatt SP 69.02 und
Bestellunterlagen.

4. Aufbau und Funktion

Beschreibung

Durch den zu messenden Dierenzdruck entsteht an der Membrane

eine einseitige Kraft. Diese Messkraft verschiebt das Membransystem
gegen die Messbereichsfeder und über einen an der Membrane
montierten Schaltstößel wird der Mikroschalter betätigt.
Der Schaltpunkt kann am skalierten Einstellrad eingestellt werden.

D

40202771.02 07/2012 GB/D/F/E/I

WIKA Betriebsanleitung air2guide Typ A2G-40

15

4. Aufbau und Funktion / 5. Transport, Verpackung ...

Abmessungen in mm

D

Lieferumfang

Lieferumfang mit dem Lieferschein abgleichen.

5. Transport, Verpackung und Lagerung

5.1 Transport

Dierenzdruckschalter auf eventuell vorhandene Transportschäden
untersuchen. Oensichtliche Schäden unverzüglich mitteilen.

5.2 Verpackung

Verpackung erst unmittelbar vor der Montage entfernen.

Die Verpackung aufbewahren, denn diese bietet bei einem Transport

einen optimalen Schutz (z. B. wechselnder Einbauort, Reparatursendung).

5.3 Lagerung

Zulässige Bedingungen am Lagerort

Lagertemperatur: -45 ... +85 °C
Geräte vor Feuchtigkeit und Staub schützen.

16

WIKA Betriebsanleitung air2guide Typ A2G-40

40202771.02 07/2012 GB/D/F/E/I

6. Inbetriebnahme, Betrieb

6. Inbetriebnahme, Betrieb

Installation

Die Angaben für den Schaltdruck beziehen sich auf vertikale
Einbaulage. Bei horizontaler Einbaulage verändert sich der Schaltdruck
wie folgt:

Gehäusedeckel nach oben: +15 Pa
Gehäusedeckel nach unten. -15 Pa

Elektrischer Anschluss

Kabelverschraubung M16, Schraubklemmen max. 1,5 mm²

Kontaktanordnung

Wenn der Dierenzdruck erreicht ist,
wird 1-3 geönet / 1-2 geschlossen

Schaltleistung

Messbereiche Schaltleistung Kontakt-

Bei ohmscher Last Bei induktiver Last

20 … 200 Pa 0,1 A / AC 250 V - Gold
30 … 300 Pa 3 A / AC 250 V 2 A / AC 250 V Silber
30 … 500 Pa 3 A / AC 250 V 2 A / AC 250 V Silber
40 … 600 Pa 3 A / AC 250 V 2 A / AC 250 V Silber

…

1.500 Pa 3 A / AC 250 V 2 A / AC 250 V Silber

100

…

4.500 Pa 5 A / AC 250 V 2 A / AC 250 V Silber

500

material

D

40202771.02 07/2012 GB/D/F/E/I

WIKA Betriebsanleitung air2guide Typ A2G-40

17

7. Optionen und Zubehör ... 9. Entsorgung

7. Optionen und Zubehör

Standardzubehör

■

2 Befestigungsschrauben

Optionen

■

2 Kanalanschlussnippel

D

■

2 m PVC-Schlauch, Innendurchmesser 4 mm

8. Wartung und Reinigung

Die Dierenzdruckschalter sind wartungsfrei und zeichnen sich

bei sachgemäßer Behandlung und Bedienung durch eine hohe
Lebensdauer aus.
Reinigen der Geräte mit einem (in Seifenlauge) angefeuchteten Tuch.
Reparaturen sind ausschließlich vom Hersteller oder entsprechend

qualiziertem Fachpersonal durchzuführen.

9. Entsorgung

Durch falsche Entsorgung können Gefahren für die Umwelt entstehen.
Gerätekomponenten und Verpackungsmaterialien entsprechend den

landesspezischen Abfallbehandlungs- und Entsorgungsvorschriften

umweltgerecht entsorgen.

18

WIKA Betriebsanleitung air2guide Typ A2G-40

40202771.02 07/2012 GB/D/F/E/I

Sommaire

Sommaire

Sommaire

1. Généralités 20

2. Sécurité 21

3. Spécications 22

Conception et fonction

4.

5. Transport, emballage et stockage 24

6. Mise en service, exploitation 25

7. Options et accessoires 26

8. Entretien et nettoyage 26

9. Mise au rebut 26

F

23

40202771.02 07/2012 GB/D/F/E/I

Mode d´emploi WIKA air2guide type A2G-40

19

1. Généralités

1. Généralités

■

Le pressostat diérentiel décrit dans le mode d'emploi est

conçu et fabriqué selon les dernières technologies en vigueur.
Tous les composants sont soumis à des critères de qualité et
d'environnement stricts durant la fabrication. Nos systèmes de

gestion sont certiés selon ISO 9001 et ISO 14001.

■

Ce mode d'emploi donne des indications importantes concernant

F

l'utilisation de l'instrument. Il est possible de travailler en toute
sécurité avec ce produit en respectant toutes les consignes de
sécurité et d'utilisation.

■

Respecter les prescriptions locales de prévention contre les
accidents et les prescriptions générales de sécurité en vigueur pour
le domaine d‘application de l'instrument.

■

Le mode d'emploi fait partie du produit et doit être conservé à
proximité immédiate de l'instrument et être accessible à tout moment

pour le personnel qualié.

■

Le personnel qualié doit, avant de commencer toute opération,

avoir lu soigneusement et compris le mode d'emploi.

■

La responsabilité du fabricant n'est pas engagée en cas de
dommages provoqués par une utilisation non conforme à l'usage
prévu, de non respect de ce mode d'emploi, d'utilisation de

personnel peu qualié de même qu'en cas de modications de
l'instrument eectuées par l'utilisateur.

■

Les conditions générales de vente mentionnées dans les documents
de vente s'appliquent.

■

Sous réserve de modications techniques.

■

Pour obtenir d'autres informations :

- Consulter notre site internet : www.wika.fr / www.wika.com

www.air2guide.com

- Fiche technique correspondante : SP 69.02

20

Mode d´emploi WIKA air2guide type A2G-40

40202771.02 07/2012 GB/D/F/E/I

1. Généralités / 2. Sécurité

Explication des symboles

AVERTISSEMENT !

… indique une situation présentant des risques
susceptibles de provoquer la mort ou des blessures graves
si elle n'est pas évitée.

Information

… met en exergue les conseils et recommandations utiles
de même que les informations permettant d'assurer un

fonctionnement ecace et normal.

2. Sécurité

AVERTISSEMENT !

Avant le montage, la mise en service et le fonctionnement,

s'assurer que le pressostat diérentiel a été choisi de

façon adéquate, en ce qui concerne la plage de mesure, la

version et les conditions de mesure spéciques.

Un non-respect de cette consigne peut entraîner des
blessures corporelles graves et/ou des dégâts matériels.

Vous trouverez d'autres consignes de sécurité dans les
sections individuelles du présent mode d'emploi.

2.1 Utilisation conforme à l'usage prévu

Ce pressostat diérentiel est utilisé pour la surveillance de ventilateurs,
soueurs et ltres dans des applications d'air conditionné ainsi

que pour le contrôle de la surpression dans les salles blanches
et les laboratoires avec des gaz secs, propres, et non agressifs,
principalement de l'air.

L'instrument est conçu et construit exclusivement pour une utilisa­tion conforme à l'usage prévu décrit ici et ne doit être utilisé qu'en
conséquence.

Aucune réclamation ne peut être recevable en cas d'utilisation non
conforme à l'usage prévu.

40202771.02 07/2012 GB/D/F/E/I

Mode d´emploi WIKA air2guide type A2G-40

F

21

2. Sécurité / 3. Spécications

2.2 Qualication du personnel

AVERTISSEMENT !
Danger de blessure en cas de qualication
insusante !

Une utilisation non conforme peut entraîner d'importants
dommages corporels et matériels.

■

Les opérations décrites dans ce mode d'emploi ne

F

doivent être eectuées que par un personnel ayant la
qualication décrite ci-après.

Personnel qualié

Le personnel qualié est, en raison de sa formation spécialisée, de

ses connaissances dans le domaine de la technique de mesure et de
régulation et de ses expériences de même que de sa connaissance
des prescriptions nationales, des normes et directives en vigueur,

en mesure d'eectuer les travaux décrits et de reconnaître

automatiquement les dangers potentiels.

Explication des symboles

CE, Communauté Européenne

Les instruments avec ce marquage sont conformes aux
directives européennes pertinentes.

3. Spécications

Etendues de mesure

20 … 200 Pa
30 … 300 Pa
30 … 500 Pa
40 … 600 Pa
100 … 1.500 Pa
500 … 4.500 Pa

Plages d' utilisation

Pression maximale : 50 kPa

22

Mode d´emploi WIKA air2guide type A2G-40

40202771.02 07/2012 GB/D/F/E/I

3. Particularités / 4. Conception et fonction

Température admissible

Ambiante : -40 ... +85 °C
Température de service : -20 ... +60 °C

Précision

Point de commutation inférieur réglé : 20 Pa ±5 Pa à 500 Pa ±50 Pa
Point de commutation supérieur réglé : 200 Pa ±20

Pa à

4.500

Pa

±200

Pa

Diérentiel de commutation

10 Pa ... 180 Pa

Durée de vie

> 1.000.000 de cycles de commutation

Indice de protection

IP 54 selon EN 60529 / lEC 529

Standards

En conformité avec la Directive Basse Tension 73/23/CEE

Pour de plus amples spécications, voir la che technique WIKA SP

69.02 et la documentation de commande.

4. Conception et fonction

Description

Une force qui ne rencontre aucune résistance s'exerce sur le

diaphragme par la pression diérentielle à mesurer. Cette force de

mesure déplace le système de diaphragme contre le ressort d'étendue
de mesure, et le microrupteur est activé au moyen d'un plongeur de
commutation monté sur le diaphragme.
Le point de commutation peut être réglé sur la roue de réglage graduée.

40202771.02 07/2012 GB/D/F/E/I

Mode d´emploi WIKA air2guide type A2G-40

F

23

4. Conception et fonction / 5. Transport, emballage ...

Dimensions en mm

F

Détail de la livraison

Comparer le détail de la livraison avec le bordereau de livraison.

5. Transport, emballage et stockage

5.1 Transport

Vérier s'il existe des dégâts sur le pressostat diérentiel liés au transport.

Communiquer immédiatement les dégâts constatés.

5.2 Emballage

N'enlever l'emballage qu'avant le montage.

Conserver l'emballage, celui-ci ore, lors d'un transport, une protection

optimale (par ex. changement de lieu d'utilisation, renvoi pour réparation).

5.3 Stockage

Conditions admissibles sur le lieu de stockage

Température de stockage : -45 ... +85 °C
Protégez les instruments contre l'humidité et la poussière.

24

Mode d´emploi WIKA air2guide type A2G-40

40202771.02 07/2012 GB/D/F/E/I

6. Mise en service, exploitation

6. Mise en service, exploitation

Installation

Les spécications concernant la pression de commutation s'appliquent

pour une position de montage verticale. Pour une position de montage

horizontale, la pression de commutation est modiée comme suit :

Couvercle du boîtier vers le haut : +15 Pa
Couvercle du boîtier vers le bas : -15 Pa

Raccordement électrique

Presse-étoupe M16, bornes à vis max. 1,5 mm²

Agencement de contacts

Lorsque la pression diérentielle est

atteinte, 1-3 s'ouvre / 1-2 se ferme

Puissance de rupture

Etendues de
mesure

20 … 200 Pa 0,1 A / AC 250 V - Or
30 … 300 Pa 3 A / AC 250 V 2 A / AC 250 V Argent
30 … 500 Pa 3 A / AC 250 V 2 A / AC 250 V Argent
40 … 600 Pa 3 A / AC 250 V 2 A / AC 250 V Argent

…

1.500 Pa 3 A / AC 250 V 2 A / AC 250 V Argent

100

…

4.500 Pa 5 A / AC 250 V 2 A / AC 250 V Argent

500

40202771.02 07/2012 GB/D/F/E/I

Mode d´emploi WIKA air2guide type A2G-40

Puissance de rupture Matériau

Avec charge résistive Avec charge inductive

F

du contact

25

7. Options et accessoires ... 9. Mise au rebut

7. Options et accessoires

Accessoires standards

■

2 vis de montage

Options

■

2 connecteurs de conduit

■

2 m de tube PVC, diamètre intérieur 4 mm

F

8. Entretien et nettoyage

Les pressostats diérentiels ne nécessitent aucun entretien et orent

une longue durée de vie à condition qu'ils soient manipulés et actionnés
correctement.

Nettoyez les instruments avec un chion humide (eau savonneuse).
Les réparations doivent être eectuées exclusivement par le fabricant
ou par un personnel qualié.

9. Mise au rebut

Une mise au rebut inadéquate peut entraîner des dangers pour
l'environnement.

Eliminer les composants des instruments et les matériaux d'emballage
conformément aux prescriptions nationales pour le traitement et
l'élimination des déchets et aux lois de protection de l'environnement en
vigueur.

26

Mode d´emploi WIKA air2guide type A2G-40

40202771.02 07/2012 GB/D/F/E/I

Contenido

Contenido

1. Información general 28

2. Seguridad 29

3. Datos técnicos 30

Diseño y función

4.

5. Transporte, embalaje y almacenamiento 32

6. Puesta en servicio, funcionamiento 33

8. Opciones y accesorios 34

9. Mantenimiento y limpieza 34

10. Eliminación de residuos 34

31

E

40202771.02 07/2012 GB/D/F/E/I

WIKA manual de instrucciones air2guide modelo A2G-40

27

1. Información general

1. Información general

■

El presostato diferencial descrito en el manual de instrucciones está
construido y fabricado según el estado actual de la técnica. Todos
los componentes están sujetos a rigurosos criterios de calidad
y medio ambiente durante la producción. Nuestros sistemas de

gestión están certicados según ISO 9001 e ISO 14001.

■

Este manual de instrucciones proporciona indicaciones importantes
acerca del manejo del instrumento. Para que el trabajo con este

E

instrumento sea seguro es imprescindible cumplir con todas las
instrucciones de seguridad y manejo indicadas.

■

Cumplir siempre las normativas sobre la prevención de accidentes
y las normas de seguridad en vigor en el lugar de utilización del
instrumento.

■

El manual de instrucciones es una parte integrante del instrumento
y debe guardarse en la proximidad del mismo para que el personal
especializado pueda consultarlo en cualquier momento.

■

El personal especializado debe haber leído y entendido el manual
de instrucciones antes de comenzar cualquier trabajo.

■

El fabricante queda exento de cualquier responsabilidad en caso de

daños causados por un uso no conforme a la nalidad prevista, la

inobservancia del presente manual de instrucciones, un manejo por

personal insucientemente cualicado así como una modicación no

autorizada del instrumento.

■

Se aplican las condiciones generales de venta incluidas en la
documentación de venta.

■

Modicaciones técnicas reservadas.

■

Para obtener más informaciones consultar:

- Página web: www.wika.de / www.wika.com

www.air2guide.com

- Hoja técnica correspondiente: SP 69.02

28

WIKA manual de instrucciones air2guide modelo A2G-40

40202771.02 07/2012 GB/D/F/E/I

1. Información general / 2. Seguridad

Explicación de símbolos

¡ADVERTENCIA!

... indica una situación probablemente peligrosa que pueda
causar la muerte o lesiones graves si no se evita.

Información

... destaca consejos y recomendaciones útiles así como

informaciones para una utilización ecaz y libre de fallos.

2. Seguridad

¡ADVERTENCIA!

Antes del montaje, la puesta servicio y el funcionamiento
asegurarse de que se haya seleccionado el presostato
diferencial adecuado con respecto a rango de medida,

versión y condiciones de medición especícas.

Riesgo de lesiones graves y/o daños materiales en caso
de inobservancia.

Los distintos capítulos de este manual de instrucciones
contienen otras importantes indicaciones de seguridad.

2.1 Uso conforme a lo previsto

Este interruptor de presión diferencial sirve para la monitorización

de ventiladores, soplillos y ltros en aplicaciones de climatización

y limpieza así como para la monitorización de la sobrepresión en
salas estériles y laboratorios con gases secos, limpios, no agresivos,
principalmente aire.

El instrumento ha sido diseñado y construido únicamente para la

nalidad aquí descrita y debe utilizarse en conformidad a la misma.

No se admite ninguna reclamación debido a un manejo no adecuado.

E

40202771.02 07/2012 GB/D/F/E/I

WIKA manual de instrucciones air2guide modelo A2G-40

29

2. Seguridad / 3. Datos técnicos

2.2 Cualicación del personal

¡ADVERTENCIA!
¡Riesgo de lesiones debido a una insuciente
cualicación!

Un manejo no adecuado puede causar considerables
daños personales y materiales.

■

Las actividades descritas en este manual de
instrucciones deben realizarse únicamente por
personal especializado con la consiguiente

E

cualicación.

Personal especializado

Debido a su formación profesional, a sus conocimientos de la técnica
de regulación y medición, así como a su experiencia y su conocimiento
de las normativas, normas y directivas vigentes en el país de utilización,
el personal especializado es capaz de ejecutar los trabajos descritos y
reconocer posibles peligros por sí solo.

Explicación de símbolos

CE, Communauté Européenne

Los instrumentos con este marcaje cumplen las directivas
europeas aplicables.

3. Datos técnicos

Rangos de medida

20 … 200 Pa
30 … 300 Pa
30 … 500 Pa
40 … 600 Pa
100 … 1.500 Pa
500 … 4.500 Pa

Carga máxima

Presión máxima: 50 kPa

30

WIKA manual de instrucciones air2guide modelo A2G-40

40202771.02 07/2012 GB/D/F/E/I

3. Datos técnicos / 4. Diseño y función

Temperatura admisible

Ambiente: -40 ... +85 °C
Servicio: -20 ... +60 °C

Precisión

Punto de conmutación inferior: 20 Pa ±5 Pa a 500 Pa ±50 Pa
Punto de conmutación superior: 200 Pa ±20 Pa a 4.500 Pa ±200 Pa

Diferencial de conmutación

10 Pa ... 180 Pa

Duración

> 1.000.000 de ciclos de interrupción

Tipo de protección

IP 54 según EN 60529 / lEC 529

Normas y estándares

Según la directiva de baja tensión 73/23/CEE

Para más datos técnicos consulte la hoja técnica de WIKA SP 69.02 y
la documentación de pedido.

4. Diseño y función

Descripción

Con la presión diferencial a medir se produce una fuerza unilateral en la
membrana. Esta fuerza de medición desplaza el sistema de membrana
contra el muelle del rango de medida y el microinterruptor se activa
mediante el émbolo del interruptor montado en la membrana.
El punto de interrupción se puede ajustar en la rueda de ajuste.

E

40202771.02 07/2012 GB/D/F/E/I

WIKA manual de instrucciones air2guide modelo A2G-40

31

4. Diseño y función / 5. Transporte, embalaje ...

Dimensiones en mm

E

Volumen de suministro

Comparar mediante el albarán si se han entregado todas las piezas.

5. Transporte, embalaje y almacenamiento

5.1 Transporte

Comprobar si el presostato diferencial presenta eventuales daños

causados en el transporte. Noticar daños obvios de forma inmediata.

5.2 Embalaje

Sólo quitar el embalaje justo antes del montaje. Guardar el embalaje ya

que es la protección ideal durante el transporte (por ejemplo si el lugar de
instalación cambia o si se envía el instrumento para posibles reparaciones).

5.3 Almacenamiento

Condiciones admisibles en el lugar de almacenamiento

Temperatura de almacenamiento: -45 ... +85 °C
Proteger los instrumentos de medición de humedad y polvo.

32

WIKA manual de instrucciones air2guide modelo A2G-40

40202771.02 07/2012 GB/D/F/E/I

6. Puesta en servicio, funcionamiento

6. Puesta en servicio, funcionamiento

Instalación

Las especicaciones para la presión de conmutación se reeren a la

posición de montaje vertical. Con una posición de montaje horizontal,

la presión de conmutación se modica de la siguiente manera:

tapa de la caja hacia arriba: +15 Pa
tapa de la caja hacia abajo: -15 Pa

Conexión eléctrica

Racor de cable M16, bornes roscados máx. 1,5 mm²

Disposición de los contactos

Cuando se alcanza la presión diferen­cial se abre 1-3 / se cierre 1-2

Potencia de ruptura

Rangos de

medida

20 … 200 Pa 0,1 A / AC 250 V - Oro
30 … 300 Pa 3 A / AC 250 V 2 A / AC 250 V Plata
30 … 500 Pa 3 A / AC 250 V 2 A / AC 250 V Plata
40 … 600 Pa 3 A / AC 250 V 2 A / AC 250 V Plata

…

1.500 Pa 3 A / AC 250 V 2 A / AC 250 V Plata

100

…

4.500 Pa 5 A / AC 250 V 2 A / AC 250 V Plata

500

Potencia de ruptura Material de

Con carga resistiva Con carga inductiva

contacto

E

40202771.02 07/2012 GB/D/F/E/I

WIKA manual de instrucciones air2guide modelo A2G-40

33

7. Opciones y accesorios ... 9. Eliminación de residuos

7. Opciones y accesorios

Accesorios estándar

■

2 tornillos para la jación

Opciones

■

2 boquillas de conexión de canal

■

Manguera de PVC de 2 m, diámetro interior 4 mm

E

8. Mantenimiento y limpieza

Los presostatos diferenciales no necesitan mantenimiento y se
distinguen por su prolongada vida útil si se manejan y operan de forma
apropiada.
Limpiar los instrumentos con un trapo húmedo (mojado en lejía de
jabón).
Todas las reparaciones solamente las debe efectuar el fabricante o
personal especializado e instruido.

9. Eliminación de residuos

Una eliminación incorrecta puede provocar peligros para el medio
ambiente.

Eliminar los componentes de los instrumentos y los materiales de
embalaje conforme a los reglamentos relativos al tratamiento de
residuos y eliminación vigentes en el país de utilización.

34

WIKA manual de instrucciones air2guide modelo A2G-40

40202771.02 07/2012 GB/D/F/E/I

Contenuti

Contenuti

1. Informazioni generali 36

2. Norme di sicurezza 37

3. Speciche tecniche 38

Design e funzioni

4.

5. Trasporto, imballaggio e stoccaggio 40

6. Messa in servizio, funzionamento 41

7. Opzioni e accessori 42

8. Manutenzione e pulizia 42

9. Smaltimento 42

39

I

40202771.02 07/2012 GB/D/F/E/I

WIKA manuale d‘uso air2guide modello A2G-40

35

1. Informazioni generali

1. Informazioni generali

■

Il pressostato dierenziale descritto in questo manuale d‘uso è

stato progettato e costruito secondo lo stato dell‘arte della tecnica.
Tutti i componenti sono soggetti a stringenti controlli di qualità ed
ambientali durante la produzione. I nostri sistemi di qualità sono

certicati ISO 9001 e ISO 14001.

■

Questo manuale contiene importanti informazioni sull'uso dello
strumento. Lavorare in sicurezza implica il rispetto delle istruzioni di
sicurezza e di funzionamento.

I

■

Osservare le normative locali in tema di prevenzione incidenti e le
regole di sicurezza generali per il campo d'impiego dello strumento.

■

Il manuale d'uso è parte dello strumento e deve essere conservato
nelle immediate vicinanze dello stesso e facilmente accessibile in

ogni momento al personale qualicato.

■

Il manuale d‘uso deve essere letto con attenzione e compreso dal

personale qualicato prima dell‘inizio di qualsiasi attività.

■

Il costruttore declina ogni responsabilità per qualsiasi danno causato
da un utilizzo scorretto del prodotto, dal non rispetto delle istruzioni
riportate in questo manuale, da un impiego di personale non

adeguatamente qualicato oppure da modiche non autorizzate allo

strumento.

■

Si applicano le nostre condizioni generali di vendita, allegate alla
conferma d’ordine.

■

Soggetto a modiche tecniche.

■

Ulteriori informazioni:

- Indirizzo Internet: www.wika.it / www.wika.com

www.air2guide.com

- Scheda tecnica prodotto: SP 69.02

36

WIKA manuale d‘uso air2guide modello A2G-40

40202771.02 07/2012 GB/D/F/E/I

1. Informazioni generali / 2. Norme di sicurezza

Legenda dei simboli

ATTENZIONE!

... indica una situazione di potenziale pericolo che, se non
evitata, può causare ferite gravi o morte.

Informazione

... fornisce suggerimenti utili e raccomandazioni per

l'utilizzo eciente e senza problemi dello strumento.

2. Norme di sicurezza

ATTENZIONE!

Prima dell‘installazione, messa in servizio e funziona­mento, assicurarsi che sia stato selezionato il pressostato

dierenziale adatto per quanto riguarda il campo di misura,
l'esecuzione e le condizioni speciche della misura.

La non osservanza può condurre a ferite gravi o danni alle
apparecchiature.

Altre importanti norme di sicurezza sono riportate nei
singoli capitoli di questo manuale d‘uso.

2.1 Destinazione d'uso

Il pressostato dierenziale viene impiegato per il monitoraggio di
ventilatori, soanti e ltri in in applicazioni di condizionamento dell'aria,

oltre che per il monitoraggio di camere bianche e laboratori con gas
secchi, puliti e non aggressivi, principalmente aria.

Lo strumento è stato progettato e costruito esclusivamente per la sua
destinazione d'uso e può essere impiegato solo per questa.

Il costruttore non è responsabile per reclami di qualsiasi natura in caso
di utilizzo dello strumento al di fuori del suo impiego consentito.

40202771.02 07/2012 GB/D/F/E/I

WIKA manuale d‘uso air2guide modello A2G-40

I

37

2. Norme di sicurezza / 3. Speciche tecniche

2.2 Qualicazione personale

ATTENZIONE!
Rischio di infortuni in caso di personale non
qualicato!

L'uso improprio può condurre in ferite gravi o danni alle
apparecchiature.

■

Le attività riportate in questo manuale d'uso possono

essere eettuate solo da personale in possesso delle
qualiche riportate nel seguito.

Personale qualicato

I

Per personale qualicato si intende personale che, sulla base delle

proprie conoscenze tecniche di strumentazione e controllo e e delle
normative nazionali e sulla base della propria esperienza, è in grado
di portare a termine il lavoro e riconoscere autonomamente potenziali
pericoli.

Legenda dei simboli

CE, Communauté Européenne

Gli strumenti riportanti questo marchio sono in accordo con
le relative Direttive Europee.

3. Speciche tecniche

Campi di misura

20 … 200 Pa
30 … 300 Pa
30 … 500 Pa
40 … 600 Pa
100 … 1.500 Pa
500 … 4.500 Pa

Pressione ammissibile

Massima pressione: 50 kPa

38

WIKA manuale d‘uso air2guide modello A2G-40

40202771.02 07/2012 GB/D/F/E/I

3. Speciche tecniche / 4. Design e funzioni

Temperature consentite

Ambiente: -40 ... +85 °C
Funzionamento: -20 ... +60 °C

Precisione

Punto di commutazione basso: 20 Pa ±5 Pa a 500 Pa ±50 Pa
Punto di commutazione alto: 200 Pa ±20 Pa a 4.500 Pa ±200 Pa

Dierenziale (isteresi)

10 Pa ... 180 Pa

Vita media

> 1.000.000 cicli di commutazione

Grado di protezione

IP 54 conforme a EN 60529 / lEC 529

Normative

Conforme alla Direttiva Bassa Tensione 73/23/CEE

Per ulteriori informazioni tecniche, fare riferimento alla Scheda tecnica
WIKA SP 69.02 ed ai documenti d'ordine.

4. Design e funzioni

Descrizione

La pressione dierenziale produce una forza sulla membrana. Tale forza

muove la membrana contro una molla e il contatto viene attivato tramite

un interruttore a stantuo montato sulla membrana.

Il punto di commutazione può essere impostato sulla rotella di
regolazione scalizzata.

40202771.02 07/2012 GB/D/F/E/I

WIKA manuale d‘uso air2guide modello A2G-40

I

39

4. Esecuzione e funzioni / 5. Trasporto, imballaggio ...

Dimensioni in mm

I

Scopo di fornitura

Controllare lo scopo della fornitura con il documento di consegna /
trasporto.

5. Trasporto, imballaggio e stoccaggio

5.1 Trasporto

Vericare che il pressostato dierenziale non abbia subito danni nel

trasporto. Danni evidenti devono essere segnalati tempestivamente.

5.2 Imballo

Rimuovere l'imballo solo appena prima dell'installazione.

Conservare l'imballo per proteggere lo strumento in successivi trasporti
(es. variazione del sito di installazione, invio in riparazaione).

5.3 Stoccaggio

Condizioni consentite per lo stoccaggio

Temperatura di stoccaggio: -45 ... +85 °C
Proteggere gli strumenti dall'umidità e dalla polvere.

40

WIKA manuale d‘uso air2guide modello A2G-40

40202771.02 07/2012 GB/D/F/E/I

6. Messa in servizio, funzionamento

6. Messa in servizio, funzionamento

Montaggio

Le speciche per la pressione di commutazione si riferiscono alla

posizione di montaggio verticale. Per la posizione di montaggio

orizzontale, la pressione di commutazione viene modicata come

segue:

Coperchio custodia verso l'alto: +15 Pa
Coperchio custodia verso il basso: -15 Pa

Connessione elettrica

Pressacavo M16, morsetti terminali max. 1,5 mm²

Disposizione contatti

Quando viene raggiunta la pressione

dierenziale si apre 1-3 / si chiude 1-2

Portata del contatto

Campi di
misura

20 … 200 Pa 0,1 A / AC 250 V - Oro
30 … 300 Pa 3 A / AC 250 V 2 A / AC 250 V Argento
30 … 500 Pa 3 A / AC 250 V 2 A / AC 250 V Argento
40 … 600 Pa 3 A / AC 250 V 2 A / AC 250 V Argento
100 … 1.500 Pa 3 A / AC 250 V 2 A / AC 250 V Argento
500 … 4.500 Pa 5 A / AC 250 V 2 A / AC 250 V Argento

40202771.02 07/2012 GB/D/F/E/I

WIKA manuale d‘uso air2guide modello A2G-40

Portata del contatto Materiale

Con carico ohmico Con carico induttivo

del contatto

I

41

7. Opzioni e accessori ... 9. Smaltimento

7. Opzioni e accessori

Accessori standard

■

2 viti di ssaggio

Opzioni

■

2 adattatori per condotti

■

Tubo essibile in PVC da 2 m, diametro interno 4 mm

8. Manutenzione e pulizia

I

I pressostati dierenziali sono esenti da manutenzione e garantiscono

una lunga durata se trattati e utilizzati in modo appropriato.
Pulire gli apparecchi con un panno umido (con acqua e sapone).

Le riparazioni devono essere eettuate solo dal costruttore o da
personale adeguatamente qualicato.

9. Smaltimento

Lo smaltimento inappropriato può provocare rischi per l'ambiente.
Lo smaltimento dei componenti dello strumento e dei materiali di

imballaggio deve essere eettuato in modo compatibile ed in accordo

alle normative nazionali.

42

WIKA manuale d‘uso air2guide modello A2G-40

40202771.02 07/2012 GB/D/F/E/I

WIKA global

Europe

Austria

WIKA Messgerätevertrieb
Ursula Wiegand GmbH & Co. KG
1230 Vienna
Tel. [phone]
Fax: [phone]
E-mail: [e-mail]
www.wika.at

Belarus

WIKA Belarus
Ul. Zaharova 50B

Oce 3H

220088 Minsk
Tel. [phone]
Fax: [phone]
E-mail: [e-mail]
www.wika.by

Benelux

WIKA Benelux
6101 WX Echt
Tel. [phone]
Fax: [phone]
E-mail: [e-mail]
www.wika.nl

Bulgaria

WIKA Bulgaria EOOD
Bul. „Al. Stamboliiski“ 205

1309 Soa

Tel. [phone]
Fax: [phone]
E-mail: [e-mail]

Croatia

WIKA Croatia d.o.o.
Hrastovicka 19
10250 Zagreb-Lucko
Tel. [phone]
Fax: [phone]
E-mail: [e-mail]
www.wika.hr

40202771.02 07/2012 GB/D/F/E/I

Finland

WIKA Finland Oy
00210 Helsinki
Tel. [phone]
Fax: [phone]

E-mail: info@wika.
www.wika.

France

WIKA Instruments s.a.r.l.
95610 Eragny-sur-Oise
Tel. [phone]
Fax: [phone]
E-mail: [e-mail]
www.wika.fr

Germany

WIKA Alexander Wiegand SE & Co. KG
63911 Klingenberg
Tel. [phone]
Fax: [phone]
E-mail: [e-mail]
www.wika.de

Italy

WIKA Italia Srl & C. Sas
20020 Arese (Milano)
Tel. [phone]
Fax: [phone]
E-mail: [e-mail]
www.wika.it

Poland

WIKA Polska S.A.
87-800 Wloclawek
Tel. [phone]
Fax: [phone]
E-mail: [e-mail]
www.wikapolska.pl

Romania

WIKA Instruments Romania S.R.L.
Bucuresti, Sector 5
Calea Rahovei Nr. 266-268
Tel. [phone]
Fax: [phone]
E-mail: [e-mail]
www.wika.ro

43

WIKA global

Russia

ZAO WIKA MERA
127015 Moscow
Tel. [phone]
Fax: [phone]
E-mail: [e-mail]
www.wika.ru

Serbia

WIKA Merna Tehnika d.o.o.
Sime Solaje 15
11060 Belgrade
Tel. [phone]
Fax: [phone]
E-mail: [e-mail]
www.wika.co.yu

Spain

Instrumentos WIKA, S.A.
C/Josep Carner, 11-17
08205 Sabadell (Barcelona)
Tel. [phone]
Fax: [phone]
E-mail: [e-mail]
www.wika.es

Further WIKA subsidiaries worldwide can be found online at www.wika.com.

Weitere WIKA-Niederlassungen weltweit nden Sie online unter www.wika.de.
La liste des autres liales WIKA dans le monde se trouve sur www.wika.fr.

Otras sucursales WIKA en todo el mundo puede encontrar en www.wika.es.

Per altre liali WIKA nel mondo, visitate il nostro sito www.wika.it.

Switzerland

MANOMETER AG
6285 Hitzkirch
Tel. [phone]
Fax: [phone]
E-mail: [e-mail]
www.manometer.ch

Turkey

WIKA Instruments Istanbul
Basinc ve Sicaklik Ölcme Cihazlari
Bayraktar Bulvari No. 17

34775 Şerifali-Yukarı Dudullu - Istanbul

Tel. [phone]
Fax: [phone]
E-mail: [e-mail]
www.wika.com.tr

Ukraine

TOV WIKA Prylad
M. Raskovoy Str. 11, A PO 200
02660 Kyiv
Tel. [phone]
Fax: [phone]
E-mail: [e-mail]
www.wika.ua

WIKA Alexander Wiegand SE & Co. KG

Alexander-Wiegand-Straße 30

63911 Klingenberg • Germany

Tel [phone]
Fax [phone]
E-Mail [e-mail]
www.wika.de

44

40202771.02 07/2012 GB/D/F/E/I
