2 WIKA operating instructions pressure transmitter model A-10

11218720.10 01/2012 GB/D/F/E

Contents

1. General information 4

2. Safety 6

3. Specications 9

4. Design and function 16

5. Transport, packaging and storage 16

6. Commissioning, operation 17

7. Maintenance and cleaning 21

8. Faults 22

9. Dismounting, return and disposal 23

Appendix 1: EC Declaration of conformity model A-10 24

Declarations of conformity can be found online at www.wika.com.

11218720.10 01/2012 GB/D/F/E

3WIKA operating instructions pressure transmitter model A-10

1. General information

■

The pressure transmitter described in the operating instructions has been designed and manufactured

using state-of-the-art technology. All components are subject to stringent quality and environmental criteria during production. Our management systems are certied to ISO 9001 and ISO 14001.

■

These operating instructions contain important information on handling the instrument. Working safely requires that all safety instructions and work instructions are observed.

■

Observe the relevant local accident prevention regulations and general safety regulations for the instrument's range of use.

■

The operating instructions are part of the product and must be kept in the immediate vicinity of the instrument and readily accessible to skilled personnel at any time.

■

Skilled personnel must have carefully read and understood the operating instructions, prior to beginning any work.

■

The manufacturer's liability is void in the case of any damage caused by using the product contrary to its intended use, non-compliance with these operating instructions, assignment of insuciently qualied skilled personnel or unauthorised modications to the instrument.

■

The general terms and conditions contained in the sales documentation shall apply.

■

Subject to technical modications.

■

Further information:

- Internet address: www.wika.de / www.wika.com

- Relevant data sheet: PE 81.60

- Application consultant:

Tel.: (+49) 9372/132-8976 Fax: (+49) 9372/132-8008976 E-mail: support-tronic@wika.de

4 WIKA operating instructions pressure transmitter model A-10

11218720.10 01/2012 GB/D/F/E

1. General information

Explanation of symbols

WARNING!

... indicates a potentially dangerous situation which can result in serious injury or death if not avoided.

CAUTION!

... indicates a potentially dangerous situation which can result in light injuries or damage to the equipment or the environment if not avoided.

Information

… points out useful tips, recommendations and information for ecient and trouble-free operation.

Abbreviations

2-wire The two connection lines are used for the voltage supply.

The measurement signal also provides the supply current.

3-wire Two of the connection lines are used for the voltage supply.

One connection line is used for the measurement signal.

0V Negative power supply terminal S

Positive power supply terminal

Positive output terminal

11218720.10 01/2012 GB/D/F/E

5WIKA operating instructions pressure transmitter model A-10

2. Safety

WARNING!

2.1 Intended use

The pressure transmitter is used to convert pressure into an electrical signal.

The instrument has been designed and built solely for the intended use described here, and may only be used accordingly.

The technical specications contained in these operating instructions must be observed. Improper handling or operation of the pressure transmitter outside of its technical specications requires the instrument to be taken out of service immediately and inspected by an authorised WIKA service engineer.

Before installation, commissioning and operation, ensure that the appropriate pressure transmitter has been selected in terms of measuring range, design and specic measuring conditions. Non-observance can result in serious injury and/or damage to the equipment.

WARNING!

■

Open the connections only after the system has been depressurised.

■

Observe the working conditions in accordance with Chapter 3 "Specications".

■

Always operate the pressure transmitter within the overpressure limit.

Further important safety instructions can be found in the individual chapters of these operating instructions.

The manufacturer shall not be liable for claims of any type based on operation contrary to the intended use.

6 WIKA operating instructions pressure transmitter model A-10

11218720.10 01/2012 GB/D/F/E

2. Safety

2.2 Personnel qualication

WARNING! Risk of injury if qualication is insucient!

Improper handling can result in considerable injury and damage to equipment. The activities described in these operating instructions may only be carried out by skilled personnel who have the qualications described below.

Skilled personnel

Skilled personnel are understood to be personnel who, based on their technical training, knowledge of measurement and control technology and on their experience and knowledge of country-specic regulations, current standards and directives, are capable of carrying out the work described and independently recognising potential hazards.

Special operating conditions require further appropriate knowledge, e.g. of aggressive media.

2.3 Special hazards

WARNING!

For hazardous media such as oxygen, acetylene, ammable or toxic gases or liquids, and refrigeration plants, compressors, etc., in addition to all standard regulations, the appropriate existing codes or regulations must also be followed.

WARNING!

Residual media in dismounted pressure transmitters can result in a risk to persons, the environment and equipment. Take sucient precautionary measures.

11218720.10 01/2012 GB/D/F/E

7WIKA operating instructions pressure transmitter model A-10

2. Safety

2.4 Labelling / safety marks

Product label

Output signal

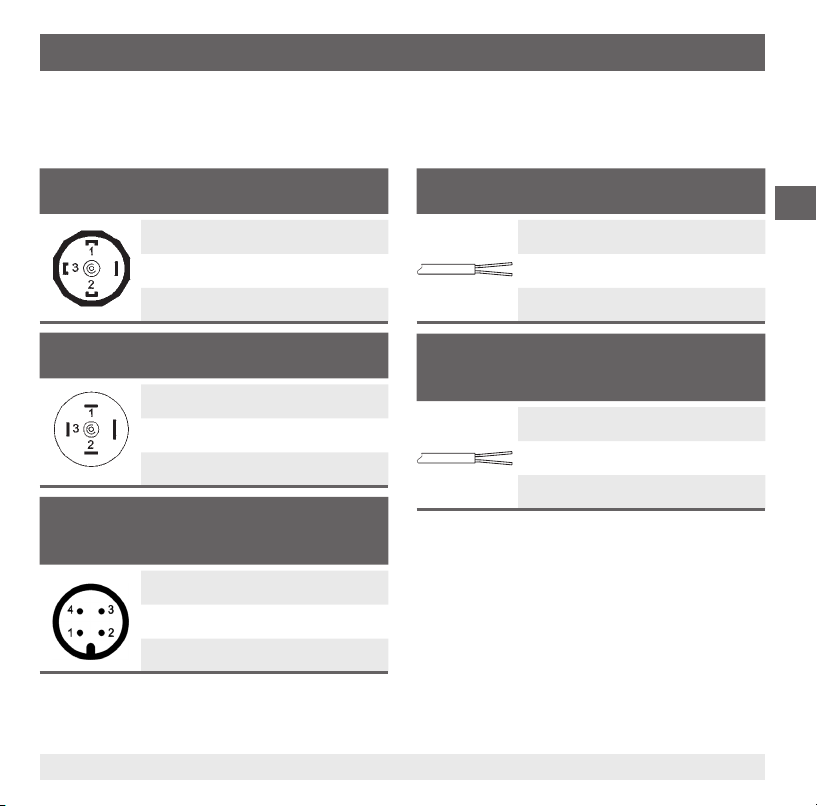

Pin assignment

Power supply

S# Serial no. P# Product no.

If the serial number becomes illegible (e.g. due to mechanical damage or overpainting), traceability will no longer be possible.

Explanation of symbols

General danger symbol

cULus, Underwriters Laboratories Inc.

The instrument was inspected in accordance with the applicable US standards and certied by UL. Furthermore, instruments bearing this mark comply with the applicable Canadian standards on safety.

GOST, Gossudarstwenny Standart (Государственный Стандарт)

GOST-R (mark) Instruments bearing this mark comply with the applicable Russian national safety regulations (Russian Federation).

8 WIKA operating instructions pressure transmitter model A-10

11218720.10 01/2012 GB/D/F/E

2. Safety / 3. Specications

CE, Communauté Européenne

Instruments bearing this mark comply with the relevant European directives.

Voltage DC

3. Specications

3.1 Measuring ranges

Relative pressure

bar Measuring range 0 ... 1 0 ... 1.6 0 ... 2.5 0 ... 4 0 ... 6

Overpressure limit 2 3.2 5 8 2

Measuring range 0 ... 10 0 ... 16 0 ... 25 0 ... 40 0 ... 60

Overpressure limit 20 32 50 80 120

Measuring range 0 ... 100 0 ... 160 0 ... 250 0 ... 400 0 ... 600

Overpressure limit 200 320 500 800 1,200

psi Measuring range 0 ... 15 0 ... 25 0 ... 30 0 ... 50 0 ... 100

Overpressure limit 30 60 60 100 200

Measuring range 0 ... 160 0 ... 200 0 ... 300 0 ... 500 0 ... 1,000

Overpressure limit 290 400 600 1,000 1,740

Measuring range 0 ... 1,500 0 ... 2,000 0 ... 3,000 0 ... 5,000 0 ... 10,000

Overpressure limit 2,900 4,000 6,000 10,000 17,400

11218720.10 01/2012 GB/D/F/E

9WIKA operating instructions pressure transmitter model A-10

3. Specications

Absolute pressure

bar Measuring range 0 ... 1 0 ... 1.6 0 ... 2.5 0 ... 4

Overpressure limit 2 3.2 5 8

Measuring range 0 ... 6 0 ... 10 0 ... 16 0 ... 25

Overpressure limit 12 20 32 50

psi Measuring range 0 ... 15 0 ... 25 0 ... 30 0 ... 50

Overpressure limit 30 60 60 100

Measuring range 0 ... 100 0 ... 150 0 ... 200 0 ... 300

Overpressure limit 200 290 400 600

Vacuum and +/- measuring range

bar Measuring range -1 ... 0 -1 ... +0.6 -1 ... +1.5 -1 ... +3

Overpressure limit 2 3.2 5 8

Measuring range -1 ... +5 -1 ... +9 -1 ... +15 -1 ... +24

Overpressure limit 12 20 32 50

psi Measuring range -30 inHG ... 0 -30 inHG ... +15 -30 inHG ... +30 -30 inHG ... +60

Overpressure limit 30 60 60 150

Measuring range -30 inHG ... +100 -30 inHG ... +160 -30 inHG ... +200 -30 inHG ... +300

Overpressure limit 250 350 450 600

The given measuring ranges are also available in kg/cm2, MPa and kPa. Other measuring ranges available on request.

Vacuum resistance

Yes

10 WIKA operating instructions pressure transmitter model A-10

11218720.10 01/2012 GB/D/F/E

3. Specications

3.2 Output signal

Signal type Value Load in Ω

Current (2-wire) 4 ... 20 mA ≤ (power supply - 8 V) / 0.02 A Voltage (3-wire) DC 0 ... 10 V

Ratiometric (3-wire) DC 0.5 ... 4.5 V > 4.5k

Other output signals available on request.

DC 0 ... 5 V DC 1 ... 5 V DC 0.5 ... 4.5 V

3.3 Voltage supply Power supply

Output signal Power supply

Standard Option

4 ... 20 mA DC 8 ... 30 V DC 8 ... 35 V DC 0 ... 10 V DC 14 ... 30 V DC 14 ... 35 V DC 0 ... 5 V DC 8 ... 30 V DC 8 ... 35 V DC 1 ... 5 V DC 8 ... 30 V DC 8 ... 35 V DC 0,5 ... 4,5 V DC 8 ... 30 V DC 8 ... 35 V DC 0,5 ... 4,5 V ratiometrisch DC 5 V ± 10 % -

1) Not possible with non-linearity 0.25 % BFSL.

The power supply for the pressure transmitter must be made via an energy-limited electrical circuit in accordance with section 9.3 of UL/ EN/IEC 61010-1, or an LPS to UL/EN/IEC 60950-1, or class 2 in accordance with UL1310/UL1585 (NEC or CEC). The power supply must be suitable for operation above 2,000 m should the pressure transmitter be used at this altitude.

Total current consumption

Signal type Total current consumption

Current (2-wire) Signal current, max. 25 mA Voltage (3-wire) 8 mA Ratiometric (3-wire) 8 mA

11218720.10 01/2012 GB/D/F/E

> maximum output signal / 1 mA

11WIKA operating instructions pressure transmitter model A-10

3. Specications

3.4 Accuracy

The model A-10 is optionally available with an improved non-linearity. Depending on the version the following values apply.

Non-linearity per BFSL (IEC 61298-2) Standard

≤ ±0.5 % of span

Non-repeatability ≤ 0.1 % of span ≤ 0.1 % of span Long-term drift (per IEC 61298-2) ≤ ±0.1% of span ≤ ±0.1% of span Signal noise ≤ ±0.3% of span ≤ ±0.3% of span Settling time < 4 ms < 4 ms Temperature error at 0 ... 80 °C Typical: 1 % of span

Measuring deviation of the zero signal Typical: ≤ ±0.5 % of span

Accuracy at room temperature

1) Including non-linearity, hysteresis, zero oset and end value deviation (corresponds to measured error per IEC 61298-2). Calibrated in vertical mounting position with process connection facing downwards.

Maximum: 2.5 % of span

Maximum: ≤ ±0.8 % der Spanne ≤ ±1 % of span ≤ ± 0.5 % of span,

3.6 Operating conditions

Ingress protection (per IEC 60529)

The ingress protection depends on the type of electrical connection (see table under 3.7 "Electrical connections, specications").

Vibration resistance

10 g (IEC 60068-2-27, under resonance) 20 g available on request

Option ≤ ±0.25 % of span

Typical: 1 % of span Maximum: 2.5 % of span

Typical: ≤ ±0.15 % of span Maximum: ≤ ±0.4 % of span

≤ ± 0.6 % of span (at 0 ... 5 V)

Shock resistance

500 g (IEC 60068-2-6, mechanical)

12 WIKA operating instructions pressure transmitter model A-10

11218720.10 01/2012 GB/D/F/E

3. Specications

Service life

10 million load cycles

Temperatures

Permissible temperature range

Standard Option

Ambient 0 ... +80 °C -30 ... +100 °C Medium 0 ... +80 °C -30 ... +100 °C Storage -20 ... +80 °C -30 ... +100 °C

3.5 Reference conditions (per IEC 61298-1)

Temperature: 15 ... 25 °C Atmospheric pressure: 860 ... 1,060 mbar Humidity: 45 ... 75 % relative Power supply: DC 24 V Mounting position: as required

3.7 Electrical connections

Specications

Designation Ingress

protection

Angular connector DIN 175301-803 A

■

with mating connector IP 65

■

with solid laid cable IP 65 3 x 0.75

Angular connector DIN 175301-803 C

■

with mating connector IP 65

■

with solid laid cable IP 65 4 x 0.75 mm

11218720.10 01/2012 GB/D/F/E

Wire

Cable Ø Cable

cross-section

up to max. 1.5 mm26 ... 8 mm -

up to max. 0.75 mm24.5 ... 6 mm -

6 mm PUR

5.9 mm PUR

material

13WIKA operating instructions pressure transmitter model A-10

3. Specications

Designation Ingress

protection

Circular connector M12 x 1 (4-pin)

■

without mating connector IP 67 - - -

■

straight with solid laid cable IP 67 3 x 0.34 mm

■

angled with solid laid cable IP 67 3 x 0.34 mm

Cable outlet IP 67 3 x 0.34 mm

■

unshielded IP 67 3 x 0.34 mm

■

OEM version, unshielded IP 67 3 x 0.14 mm

The stated ingress protection (per IEC 60529) only applies when plugged in using mating connectors that have the appropriate ingress protection.

Wire cross-section

Cable Ø Cable

4.4 mm PUR

4.4 mm PUR 4 mm PUR 4 mm PUR

2.85 mm TPU

Short-circuit resistance

S+ vs. 0V

Reverse polarity protection

UB vs. 0V

Insulation voltage

DC 500 V

3.8 Materials

Wetted parts

Stainless steel 316L from 10 bar 316L and 13-8 PH

Non-wetted parts

Stainless steel 316L, HNBR, PA66 For sealing materials see "Process connections" Materials for electrical connections see "Electrical connections"

14 WIKA operating instructions pressure transmitter model A-10

material

11218720.10 01/2012 GB/D/F/E

3. Specications

Pressure transmission medium

Synthetic oil: to 0 ... 6 bar relative,

to 0 ... 25 bar absolute

Dry measuring cell: from 0 ... 10 bar relative

3.9 Approvals, directives and certicates

Approvals

cULus, GOST

CE conformity

■

EMC directive 2004/108/EC, EN 61326 emission (group 1, class B) and immunity (industrial application)

■

Pressure equipment directive 97/23/EC

For special model numbers, e.g. A-10000, please note the specications stated on the delivery note.

For further specications see WIKA data sheet PE 81.60 and the order documentation.

When designing the system, please note that the values given (e.g. burst pressure, overpressure limit) are dependent upon the material, thread and sealing used.

11218720.10 01/2012 GB/D/F/E

15WIKA operating instructions pressure transmitter model A-10

4. Design and function / 5. Transport, packaging and storage

4. Design and function

4.1 Description

By means of a sensor element and by applying power, the prevailing pressure is converted into an

amplied standardised electrical signal via the deformation of a diaphragm. This electrical signal varies in proportion to the pressure and can be evaluated accordingly.

4.2 Scope of delivery

Cross-check the scope of delivery with the delivery note.

5. Transport, packaging and storage

5.1 Transport

Check the pressure transmitter for any damage that may have been caused during transportation. Obvious damage must be reported immediately.

5.2 Packaging

Do not remove packaging until just before mounting. Keep the packaging as it will provide optimum protection during transport (e.g. change in installation site, sending for repair).

5.3 Storage

Permissible conditions at the place of storage:

■

Storage temperature: -20 ... +80 °C

■

Humidity: 45 ... 75 % relative humidity (no condensation)

WARNING!

Before storing the pressure transmitter (following operation), remove any residual media. This is of particular importance if the medium is hazardous to health, e.g. caustic, toxic, carcinogenic, radioactive, etc.

16 WIKA operating instructions pressure transmitter model A-10

11218720.10 01/2012 GB/D/F/E

6. Commissioning, operation

Required tool: Open-ended spanner (spanner width 27), screwdriver

CAUTION!

Prior to commissioning, the pressure transmitter must be subjected to a visual inspection.

■

Leaking uid is indicative of damage.

■

Only use the pressure transmitter if it is in perfect condition with respect to safety.

Making the mechanical connection

■

For model A-10 with parallel thread, the sealing ring is included in the delivery.

■

During mounting, make sure that the sealing faces at the pressure transmitter and the measuring point are clean and undamaged.

■

Only ever screw in, or unscrew, the instrument via the spanner-ats and to the prescribed torque using an appropriate tool. The correct torque depends on the dimensions of the pressure connection and the gasket used (form/ material). When screwing in or unscrewing the pressure transmitter, do not use the housing for purchase.

■

When screwing in, do not cross the threads.

■

For information on tapped holes and welding sockets, see Technical Information IN 00.14 at www.wika.com.

max. 50 Nm

11218720.10 01/2012 GB/D/F/E

17WIKA operating instructions pressure transmitter model A-10

6. Commissioning, operation

Types of sealing

Parallel thread Tapered thread

per EN 837 per DIN 3852-E



Correct sealing of the process connections with parallel threads at the sealing face  must be made using suitable at gaskets, sealing rings or WIKA prole sealings. The sealing of tapered threads (e.g. NPT threads) is made by providing the thread with additional sealing material such as, for example, PTFE tape (EN 837-2).

For further information on seals see WIKA data sheet AC 09.08 or under www.wika.com.

Making the electrical connection

■

The instrument must be earthed via the process connection!

■

The power supply for the pressure transmitter must be made via an energy-limited electrical circuit in accordance with section 9.3 of UL/EN/IEC 61010-1, or an LPS to UL/EN/IEC 60950-1, or class 2 in accordance with UL1310/UL1585 (NEC or CEC). The power supply must be suitable for operation above 2,000 m should the pressure transmitter be used at this altitude.

■

Select a cable diameter that matches the cable gland of the plug. Make sure that the cable gland of the mounted plug has a tight t and that the seals are present and undamaged. Tighten the threaded connection and check that the seal is correctly seated, in order to ensure a tight seal.

■

For cable outlets, make sure that no moisture enters at the cable end.

NPT, R and PT

18 WIKA operating instructions pressure transmitter model A-10

11218720.10 01/2012 GB/D/F/E

6. Commissioning, operation

Connection diagrams

All connectors with solid laid cable have the same colour assignment as the unshielded cable outlet.

Angular connector DIN 175301-803 A

2-wire 3-wire

U+1 1

0V 2 2

- 3

Angular connector DIN 175301-803 C

2-wire 3-wire

U+1 1

0V 2 2

- 3

Circular connector M12 x 1 (4-pin)

2-wire 3-wire

U+1 1

0V 3 3

- 4

Cable outlet, unshielded

2-wire 3-wire

U+brown brown

0V blue blue

- black

Cable outlet, OEM version, unshielded

2-wire 3-wire

U+brown brown

0V blue blue

- black

11218720.10 01/2012 GB/D/F/E

19WIKA operating instructions pressure transmitter model A-10

6. Commissioning, operation

Fitting a DIN 175301-803 angular connector

(4)

(1)

(5)

Line connector (female)

(6)

Sealing

Instrument connector (male), case with process connection

(D) Mounting hole

1. Loosen the screw (1).

2. Loosen the cable gland (2).

3. Pull the angle housing (5), with the terminal block (6)

inside, away from the instrument.

4. Via the mounting hole (D), lever the terminal block (6)

out of the angle housing (5). Do not try to push the terminal block (6) out using the screw hole (1) or the

(2)

(3)

cable gland (2), otherwise the sealing of the angle housing could be damaged.

5. Select a conductor with an outer diameter matched to the angle housing's cable gland. Slide the

cable through the cable gland (2), washer (3), gland seal (4) and angle housing (5).

6. Connect the cable ends to the appropriate connection terminals on the terminal block (6) (see table

"Electrical connections").

7. Press the angle housing (5) onto the terminal block (6).

8. Tighten the cable gland (2) around the cable. Make sure that the seals are not damaged and that

the cable gland and seals are assembled correctly in order to ensure ingress protection.

9. Place the at, square gasket over the pressure transmitter's connection pins.

10. Slide the terminal block (6) onto the pressure transmitter's connection pins.

11. Secure the angle housing (5) and terminal block (6) to the pressure transmitter with the screw (1).

20 WIKA operating instructions pressure transmitter model A-10

11218720.10 01/2012 GB/D/F/E

7. Maintenance and cleaning

7.1 Maintenance

This pressure transmitter is maintenance-free. Repairs must only be carried out by the manufacturer.

7.2 Cleaning

CAUTION!

■

Before cleaning, correctly disconnect the pressure transmitter from the pressure supply, switch it o and disconnect it from the mains.

■

Clean the instrument with a moist cloth.

■

Wash or clean the dismounted instrument before returning it in order to protect personnel and the environment from exposure to residual media.

■

Residual media in dismounted instruments can result in a risk to persons, the environment and equipment. Take sucient precautionary measures.

■

Do not use any pointed or hard objects for cleaning, as they may damage the diaphragm of the process connection.

For information on returning the instrument see chapter 9.2 "Return".

11218720.10 01/2012 GB/D/F/E

21WIKA operating instructions pressure transmitter model A-10

8. Faults

In the event of any faults, rst check whether the pressure transmitter is mounted correctly, mechanically

and electrically.

Faults Causes Measures

No output signal Cable break Check the continuity Deviating zero point signal Overpressure limit exceeded Observe the permissible overpressure

Deviating zero point signal Too high/low working temperature Observe the permissible temperatures Constant output signal upon

change in pressure Signal span varies EMC interference sources in the

Signal span varies/inaccurate Too high/low working temperature Observe the permissible temperatures Signal span drops/too small Mechanical overload caused by

If complaint is unjustied, we will charge you the complaint processing fees.

Mechanical overload caused by overpressure

environment; for example, frequency converter

overpressure

CAUTION!

If faults cannot be eliminated by means of the measures listed above, shut down the pressure transmitter immediately, and ensure that pressure and/or signal are no longer present, and secure the instrument from being put back into operation inadvertently. In this case, contact the manufacturer. If a return is needed, follow the instructions given in chapter

9.2 "Return".

limit

Replace instrument; if it fails repeatedly, contact the manufacturer

Shield instrument; cable shield; remove source of interference

Replace instrument; if it fails repeatedly, contact the manufacturer

22 WIKA operating instructions pressure transmitter model A-10

11218720.10 01/2012 GB/D/F/E

9. Dismounting, return and disposal

WARNING!

Residual media in dismounted pressure transmitters can result in a risk to persons, the environment and equipment. Take sucient precautionary measures.

9.1 Dismounting

Only disconnect the pressure transmitter once the system has been depressurised!

9.2 Return

WARNING! Absolutely observe when shipping the pressure transmitter:

All pressure transmitters delivered to WIKA must be free from any kind of hazardous substances (acids, bases, solutions, etc.).

When returning the instrument, use the original packaging or a suitable transport package.

Enclose the completed return form with the instrument.

The return form can be found under the heading 'Service' at www.wika.com.

9.3 Disposal

Incorrect disposal can put the environment at risk. Dispose of instrument components and packaging materials in an environmentally compatible way and in accordance with the country-specic waste disposal regulations.

11218720.10 01/2012 GB/D/F/E

23WIKA operating instructions pressure transmitter model A-10

Appendix 1: EC Declaration of conformity model A-10

24 WIKA operating instructions pressure transmitter model A-10

11218720.10 01/2012 GB/D/F/E

Inhalt

1. Allgemeines 26

2. Sicherheit 28

3. Technische Daten 31

4. Aufbau und Funktion 38

5. Transport, Verpackung und Lagerung 38

6. Inbetriebnahme, Betrieb 39

7. Wartung und Reinigung 43

8. Störungen 44

9. Demontage, Rücksendung und Entsorgung 45

Anlage 1: EG-Konformitätserklärung Typ A-10 46

Konformitätserklärungen nden Sie online unter www.wika.de.

11218720.10 01/2012 GB/D/F/E

25WIKA Betriebsanleitung Druckmessumformer Typ A-10

1. Allgemeines

■

Der in der Betriebsanleitung beschriebene Druckmessumformer wird nach den neuesten Erkenntnissen konstruiert und gefertigt. Alle Komponenten unterliegen während der Fertigung strengen Qualitäts- und Umweltkriterien.

Unsere Managementsysteme sind nach ISO 9001 und ISO 14001 zertiziert.

■

Diese Betriebsanleitung gibt wichtige Hinweise zum Umgang mit dem Gerät. Voraussetzung für sicheres Arbeiten ist die Einhaltung aller angegebenen Sicherheitshinweise und Handlungsanweisungen.

■

Die für den Einsatzbereich des Gerätes geltenden örtlichen Unfallverhütungsvorschriften und allgemeinen Sicherheitsbestimmungen einhalten.

■

Die Betriebsanleitung ist Produktbestandteil und muss in unmittelbarer Nähe des Gerätes für das Fachpersonal jederzeit zugänglich aufbewahrt werden.

■

Das Fachpersonal muss die Betriebsanleitung vor Beginn aller Arbeiten sorgfältig durchgelesen und verstanden haben.

■

Die Haftung des Herstellers erlischt bei Schäden durch bestimmungswidrige Verwendung, Nichtbeachten dieser Betriebsanleitung, Einsatz ungenügend qualizierten Fachpersonals sowie eigenmächtiger Veränderung am Gerät.

■

Es gelten die allgemeinen Geschäftsbedingungen in den Verkaufsunterlagen.

■

Technische Änderungen vorbehalten.

■

Weitere Informationen:

- Internet-Adresse: www.wika.de / www.wika.com

- zugehöriges Datenblatt: PE 81.60

- Anwendungsberater:

26 WIKA Betriebsanleitung Druckmessumformer Typ A-10

Tel.: (+49) 9372/132-8976 Fax: (+49) 9372/132-8008976 E-Mail: support-tronic@wika.de

11218720.10 01/2012 GB/D/F/E

1. Allgemeines

Symbolerklärung

WARNUNG!

… weist auf eine möglicherweise gefährliche Situation hin, die zum Tod oder zu schweren Verletzungen führen kann, wenn sie nicht gemieden wird.

VORSICHT! … weist auf eine möglicherweise gefährliche Situation hin, die zu geringfügigen oder leichten Verletzungen bzw. Sach- und Umweltschäden führen kann, wenn sie nicht gemieden wird.

Information

… hebt nützliche Tipps und Empfehlungen sowie Informationen für einen ezienten und störungsfreien Betrieb hervor.

Abkürzungen

2-Leiter Die zwei Anschlussleitungen dienen zur Spannungsversorgung.

Der Speisestrom ist das Messsignal.

3-Leiter Zwei Anschlussleitungen dienen zur Spannungsversorgung.

Eine Anschlussleitung dient für das Messsignal.

0V Negativer Versorgungsanschluss S

Positiver Versorgungsanschluss

Positiver Messanschluss

11218720.10 01/2012 GB/D/F/E

27WIKA Betriebsanleitung Druckmessumformer Typ A-10

2. Sicherheit

WARNUNG!

Vor Montage, Inbetriebnahme und Betrieb sicherstellen, dass der richtige Druckmessumformer hinsichtlich Messbereich, Ausführung und spezischen Messbedingungen ausgewählt wurde.

2.1 Bestimmungsgemäße Verwendung

Der Druckmessumformer dient zum Umwandeln von Druck in ein elektrisches Signal.

Das Gerät ist ausschließlich für den hier beschriebenen bestimmungsgemäßen Verwendungszweck konzipiert und konstruiert und darf nur dementsprechend verwendet werden.

Die technischen Spezikationen in dieser Betriebsanleitung sind einzuhalten. Eine unsachgemäße Handhabung oder ein Betreiben des Druckmessumformers außerhalb der technischen Spezikationen macht die sofortige Stilllegung und Überprüfung durch einen autorisierten WIKA-Servicemitarbeiter erforderlich.

Bei Nichtbeachten können schwere Körperverletzungen und/oder Sachschäden auftreten.

WARNUNG!

■

Anschlüsse nur im drucklosen Zustand önen.

■

Betriebsparameter gemäß Kapitel 3 „Technische Daten“ beachten.

■

Druckmessumformer immer innerhalb der Überlast-Druckgrenze betreiben!

Weitere wichtige Sicherheitshinweise benden sich in den einzelnen Kapiteln dieser Betriebsanleitung.

Ansprüche jeglicher Art aufgrund von nicht bestimmungsgemäßer Verwendung sind ausgeschlossen.

28 WIKA Betriebsanleitung Druckmessumformer Typ A-10

11218720.10 01/2012 GB/D/F/E

2. Sicherheit

2.2 Personalqualikation

WARNUNG! Verletzungsgefahr bei unzureichender Qualikation!

Unsachgemäßer Umgang kann zu erheblichen Personen- und Sachschäden führen. Die in dieser Betriebsanleitung beschriebenen Tätigkeiten nur durch Fachpersonal nachfolgend beschriebener Qualikation durchführen lassen.

Fachpersonal

Das Fachpersonal ist aufgrund seiner fachlichen Ausbildung, seiner Kenntnisse der Mess- und Regelungstechnik und seiner Erfahrungen sowie Kenntnis der landesspezischen Vorschriften, geltenden Normen und Richtlinien in der Lage, die beschriebenen Arbeiten auszuführen und mögliche Gefahren selbstständig zu erkennen.

Spezielle Einsatzbedingungen verlangen weiteres entsprechendes Wissen, z. B. über aggressive Medien.

2.3 Besondere Gefahren

WARNUNG!

Bei gefährlichen Messstoen wie z. B. Sauersto, Acetylen, brennbaren oder giftigen Stoen, sowie bei Kälteanlagen, Kompressoren etc. müssen über die gesamten allgemeinen Regeln hinaus die einschlägigen Vorschriften beachtet werden.

WARNUNG!

Messstoreste in ausgebauten Druckmessumformern können zur Gefährdung von Personen, Umwelt und Einrichtung führen. Ausreichende Vorsichtsmaßnahmen ergreifen.

11218720.10 01/2012 GB/D/F/E

29WIKA Betriebsanleitung Druckmessumformer Typ A-10

2. Sicherheit

2.4 Beschilderung / Sicherheitskennzeichnungen

Typenschild

Anschlussbelegung

Ausgangssignal

Hilfsenergie

S# Serien-Nr. P# Erzeugnis-Nr.

Wird die Seriennummer unleserlich (z. B. durch mechanische Beschädigung oder Übermalen), ist eine Rückverfolgbarkeit nicht mehr möglich.

Symbolerklärung

Allgemeines Gefahrensymbol

cULus, Underwriters Laboratories Inc.

Das Gerät wurde nach den anwendbaren US-amerikanischen Normen geprüft und von UL zertiziert. Geräte mit dieser Kennzeichnung stimmen außerdem überein mit den anwendbaren kanadischen Normen zur Sicherheit.

GOST, Gossudarstwenny Standart (Государственный Стандарт) GOST-R (mark) Geräte mit dieser Kennzeichnung stimmen überein mit den anwendbaren nationalen Sicherheitsbestimmungen von Russland (Russische Föderation).

30 WIKA Betriebsanleitung Druckmessumformer Typ A-10

11218720.10 01/2012 GB/D/F/E

2. Sicherheit / 3. Technische Daten

CE, Communauté Européenne

Geräte mit dieser Kennzeichnung stimmen überein mit den zutreenden europäischen Richtlinien.

Gleichspannung

3. Technische Daten

3.1 Messbereiche

Relativdruck

bar Messbereich 0 ... 1 0 ... 1,6 0 ... 2,5 0 ... 4 0 ... 6

Überlast-Druckgrenze 2 3,2 5 8 2

Messbereich 0 ... 10 0 ... 16 0 ... 25 0 ... 40 0 ... 60

Überlast-Druckgrenze 20 32 50 80 120

Messbereich 0 ... 100 0 ... 160 0 ... 250 0 ... 400 0 ... 600

Überlast-Druckgrenze 200 320 500 800 1.200

psi Messbereich 0 ... 15 0 ... 25 0 ... 30 0 ... 50 0 ... 100

Überlast-Druckgrenze 30 60 60 100 200

Messbereich 0 ... 160 0 ... 200 0 ... 300 0 ... 500 0 ... 1.000

Überlast-Druckgrenze 290 400 600 1.000 1.740

Messbereich 0 ... 1.500 0 ... 2.000 0 ... 3.000 0 ... 5.000 0 ... 10.000

Überlast-Druckgrenze 2.900 4.000 6.000 10.000 17.400

11218720.10 01/2012 GB/D/F/E

31WIKA Betriebsanleitung Druckmessumformer Typ A-10

3. Technische Daten

Absolutdruck

bar Messbereich 0 ... 1 0 ... 1,6 0 ... 2,5 0 ... 4

Überlast-Druckgrenze 2 3,2 5 8

Messbereich 0 ... 6 0 ... 10 0 ... 16 0 ... 25

Überlast-Druckgrenze 12 20 32 50

psi Messbereich 0 ... 15 0 ... 25 0 ... 30 0 ... 50

Überlast-Druckgrenze 30 60 60 100

Messbereich 0 ... 100 0 ... 150 0 ... 200 0 ... 300

Überlast-Druckgrenze 200 290 400 600

Vakuum- und +/- Messbereich

bar Messbereich -1 ... 0 -1 ... +0,6 -1 ... +1,5 -1 ... +3

Überlast-Druckgrenze 2 3,2 5 8

Messbereich -1 ... +5 -1 ... +9 -1 ... +15 -1 ... +24

Überlast-Druckgrenze 12 20 32 50

psi Messbereich -30 inHG ... 0 -30 inHG ... +15 -30 inHG ... +30 -30 inHG ... +60

Überlast-Druckgrenze 30 60 60 150

Messbereich -30 inHG ... +100 -30 inHG ... +160 -30 inHG ... +200 -30 inHG ... +300

Überlast-Druckgrenze 250 350 450 600

Die angegebenen Messbereiche sind auch in kg/cm2, MPa und kPa verfügbar. Weitere Messbereiche auf Anfrage erhältlich.

Vakuumfestigkeit

32 WIKA Betriebsanleitung Druckmessumformer Typ A-10

11218720.10 01/2012 GB/D/F/E

3. Technische Daten

3.2 Ausgangssignal

Signalart Signal Bürde in Ω

Strom (2-Leiter) 4 ... 20 mA ≤ (Hilfsenergie - 8 V) / 0,02 A Spannung (3-Leiter) DC 0 ... 10 V

Ratiometrisch (3-Leiter) DC 0,5 ... 4,5 V > 4,5k

Weitere Ausgangssignale auf Anfrage erhältlich.

DC 0 ... 5 V DC 1 ... 5 V DC 0,5 ... 4,5 V

3.3 Spannungsversorgung Hilfsenergie

Ausgangssignal Hilfsenergie

Standard Option

1) Nicht möglich bei Nichtlinearität 0,25 % BFSL

Die Versorgung des Druckmessumformers muss durch einen energiebegrenzten Stromkreis gemäß 9.3 der UL/EN/IEC 61010-1 oder LPS gemäß UL/EN/IEC 60950-1 oder Class 2 gemäß UL1310/UL1585 (NEC oder CEC) erfolgen. Die Stromversorgung muss für den Betrieb oberhalb 2.000 m geeignet sein, falls der Druckmessumformer ab dieser Höhe verwendet wird.

Gesamtstromaufnahme

Signalart Gesamtstromaufnahme

Strom (2-Leiter) Signalstrom, max. 25 mA Spannung (3-Leiter) 8 mA Ratiometrisch (3-Leiter) 8 mA

11218720.10 01/2012 GB/D/F/E

> maximales Ausgangssignal / 1 mA

33WIKA Betriebsanleitung Druckmessumformer Typ A-10

3. Technische Daten

3.4 Genauigkeit

Der Typ A-10 ist optional mit einer verbesserten Nichtlinearität erhältlich. Je nach Ausführung gelten die folgenden Werte.

Nichtlinearität nach BFSL (IEC 61298-2)

Nichtwiederholbarkeit ≤ 0,1 % der Spanne ≤ 0,1 % der Spanne Langzeitdrift (nach IEC 61298-2) ≤ ±0,1 % der Spanne ≤ ±0,1 % der Spanne Signalrauschen ≤ ±0,3 % der Spanne ≤ ±0,3 % der Spanne Einschwingzeit < 4 ms < 4 ms Temperaturfehler bei 0 ... 80 °C Typisch: 1 % der Spanne

Messabweichung des Nullsignals Typisch: ≤ ±0,5 % der Spanne

Genauigkeit bei Raumtemperatur

1) Einschließlich Nichtlinearität, Hysterese, Nullpunkt- und Endwertabweichung (entspricht Messabweichung nach IEC 61298-2). Kalibriert bei senkrechter Einbaulage mit Prozessanschluss nach unten.

3.5 Einsatzbedingungen

Schutzart (nach IEC 60529)

Die Schutzart ist abhängig vom Typ des elektrischen Anschlusses (siehe Tabelle unter 3.7 „Elektrische Anschlüsse, Spezikationen“).

Vibrationsfestigkeit

10 g (IEC 60068-2-27, bei Resonanz) 20 g auf Anfrage erhältlich

Standard ≤ ±0,5 % der Spanne

Maximal: 2,5 % der Spanne

Maximal: ≤ ±0,8 % der Spanne

≤ ±1 % der Spanne ≤ ±0,5 % der Spanne,

Option ≤ ±0,25 % der Spanne

Typisch: 1 % der Spanne Maximal: 2,5 % der Spanne

Typisch: ≤ ±0,15 % der Spanne Maximal: ≤ ±0,4 % der Spanne

≤ ±0,6 % der Spanne (bei 0 ... 5 V)

Schockfestigkeit

500 g (IEC 60068-2-6, mechanisch)

34 WIKA Betriebsanleitung Druckmessumformer Typ A-10

11218720.10 01/2012 GB/D/F/E

3. Technische Daten

Lebensdauer

10 Millionen Lastwechsel

Temperaturen

Zulässige Temperaturbereiche

Standard Option

Umgebung 0 ... +80 °C -30 ... +100 °C Medium 0 ... +80 °C -30 ... +100 °C Lagerung -20 ... +80 °C -30 ... +100 °C

3.6 Referenzbedingungen (nach IEC 61298-1)

Temperatur: 15 ... 25 °C Luftdruck: 860 ... 1.060 mbar Luftfeuchte: 45 ... 75 % relativ Hilfsenergie: DC 24 V Einbaulage: beliebig

3.7 Elektrische Anschlüsse

Spezikationen

Bezeichnung Schutzart Aderquerschnitt Kabel-Ø Kabelmaterial

Winkelstecker DIN 175301-803 A

■

mit Gegenstecker IP 65 bis max. 1,5 mm

■

mit angespritztem Kabel IP 65 3 x 0,75 mm

Winkelstecker DIN 175301-803 C

■

mit Gegenstecker IP 65 bis max. 0,75 mm

■

mit angespritztem Kabel IP 65 4 x 0,75 mm

11218720.10 01/2012 GB/D/F/E

6 ... 8 mm 6 mm PUR

4,5 ... 6 mm 5,9 mm PUR

35WIKA Betriebsanleitung Druckmessumformer Typ A-10

3. Technische Daten

Bezeichnung Schutzart Aderquerschnitt Kabel-Ø Kabelmaterial

Rundstecker M12 x 1 (4-polig)

■

ohne Gegenstecker IP 67 - - -

■

gerade mit angespritztem Kabel IP 67 3 x 0,34 mm

■

gewinkelt mit angespritztem Kabel IP 67 3 x 0,34 mm

Kabelausgang

■

ungeschirmt IP 67 3 x 0,34 mm

■

OEM-Ausführung, ungeschirmt IP 67 3 x 0,14 mm

Die angegebenen Schutzarten (nach IEC 60529) gelten nur im gesteckten Zustand mit Gegensteckern entsprechender Schutzart.

Kurzschlussfestigkeit

S+ gegen 0V

Verpolschutz

UB gegen 0V

Isolationsspannung

DC 500 V

3.8 Werkstoe

Messstoberührte Teile

CrNi-Stahl 316L ab 10 bar 316L und 13-8 PH

4,4 mm PUR 4,4 mm PUR

4 mm PUR 2,85 mm TPU

Nicht messstoberührte Teile

CrNi-Stahl 316L, HNBR, PA66

Werkstoe für Dichtungen siehe „Prozessanschlüsse“ Werkstoe für Elektrische Anschlüsse siehe „Elektrische Anschlüsse“

36 WIKA Betriebsanleitung Druckmessumformer Typ A-10

11218720.10 01/2012 GB/D/F/E

3. Technische Daten

Druckübertragungsmedium

Synthetisches Öl: bis 0 ... 6 bar relativ

bis 0 ... 25 bar absolut

Trockene Messzelle: ab 0 ... 10 bar relativ

3.9 Zulassungen, Richtlinien und Zertikate

Zulassungen

cULus, GOST

CE-Konformität

■

EMV-Richtline 2004/108/EG EN 61326 Emission (Gruppe 1, Klasse B) und Störfestigkeit (industrieller

Bereich)

■

Druckgeräterichtlinie 97/23/EG

Bei Sondertypennummer, z. B. A-10000, Spezikationen gemäß Lieferschein beachten.

Weitere technische Daten siehe WIKA Datenblatt PE 81.60 und Bestellunterlagen.

Bei der Auslegung der Anlage beachten, dass die angegebenen Werte (z. B. Berstdruck, Überlast-Druckgrenze) in Abhängigkeit vom verwendeten Material, Gewinde und Dichtung gelten.

11218720.10 01/2012 GB/D/F/E

37WIKA Betriebsanleitung Druckmessumformer Typ A-10

4. Aufbau und Funktion / 5. Transport, Verpackung und Lagerung

4. Aufbau und Funktion

4.1 Beschreibung

Mittels Sensorelement und unter Zuführung von Hilfsenergie wird über die Verformung einer Membrane der anstehende Druck in ein verstärktes standardisiertes elektrisches Signal umgewandelt. Dieses elektrische Signal verändert sich proportional zum Druck und kann entsprechend ausgewertet werden.

4.2 Lieferumfang

Lieferumfang mit dem Lieferschein abgleichen.

5. Transport, Verpackung und Lagerung

5.1 Transport

Druckmessumformer auf eventuell vorhandene Transportschäden untersuchen. Oensichtliche Schäden unverzüglich mitteilen.

5.2 Verpackung

Verpackung erst unmittelbar vor der Montage entfernen. Die Verpackung aufbewahren, denn diese bietet bei einem Transport einen optimalen Schutz (z. B. wechselnder Einbauort, Reparatursendung).

5.3 Lagerung

Zulässige Bedingungen am Lagerort:

■

Lagertemperatur: -20 ... +80 °C

■

Feuchtigkeit: 45 ... 75 % relative Feuchte (keine Betauung)

WARNUNG!

Vor der Einlagerung des Druckmessumformers (nach Betrieb) alle anhaftenden Messstoreste entfernen. Dies ist besonders wichtig, wenn der Messsto gesundheitsgefährdend ist, wie z. B. ätzend, giftig, krebserregend, radioaktiv, usw.

38 WIKA Betriebsanleitung Druckmessumformer Typ A-10

11218720.10 01/2012 GB/D/F/E

6. Inbetriebnahme, Betrieb

Benötigtes Werkzeug: Maulschlüssel (Schlüsselweite 27), Schraubendreher

VORSICHT! Vor der Inbetriebnahme den Druckmessumformer optisch prüfen.

■

Auslaufende Flüssigkeit weist auf eine Beschädigung hin.

■

Den Druckmessumformer nur in sicherheitstechnisch einwandfreiem Zustand einsetzen.

Montage mechanischer Anschluss

■

Bei Typ A-10 mit zylindrischem Gewinde ist der Dichtring im Lieferumfang enthalten.

■

Bei der Montage auf saubere und unbeschädigte Dichtächen am Gerät und Messstelle achten.

■

Das Gerät nur über die Schlüsselächen mit einem geeigneten Werkzeug und dem vorgeschriebenen Drehmoment ein- bzw. ausschrauben. Das richtige Drehmoment ist abhängig von der Dimension des Prozessanschlusses sowie der verwendeten Dichtung (Form/Werksto). Beim Ein- bzw. Ausschrauben nicht das Gehäuse als Angrisäche verwenden.

■

Beim Einschrauben die Gewindegänge nicht verkanten.

■

Angaben zu Einschraublöchern und Einschweißstutzen siehe Technische Information IN 00.14 unter www.wika.de.

11218720.10 01/2012 GB/D/F/E

max. 50 Nm

39WIKA Betriebsanleitung Druckmessumformer Typ A-10

6. Inbetriebnahme, Betrieb

Dichtungsarten

Zylindrisches Gewinde Kegeliges Gewinde

nach EN 837 nach DIN 3852-E



Zur Abdichtung der Prozessanschlüsse mit zylindrischem Gewinde an der Dichtäche  sind Flachdichtungen, Dichtlinsen oder WIKA-Proldichtungen einzusetzen. Bei kegeligem Gewinde (z. B. NPT-Gewinde) erfolgt die Abdichtung im Gewinde, mit zusätzlichen Dichtwerkstoen, wie z. B. PTFE-Band (EN 837-2).

Hinweise zu Dichtungen siehe WIKA Datenblatt AC 09.08 oder unter www.wika.de.

Montage elektrischer Anschluss

■

Das Gerät über den Prozessanschluss erden.

■

Den Kabeldurchmesser passend zur Kabeldurchführung des Steckers wählen. Darauf achten, dass die Kabelverschraubung des montierten Steckers korrekt sitzt und dass die Dichtungen vorhanden und nicht beschädigt sind. Verschraubung festziehen und den korrekten Sitz der Dichtungen überprüfen, um die Schutzart zu gewährleisten.

■

Bei Kabelausgängen sicherstellen, dass am Ende des Kabels keine Feuchtigkeit eintritt.

40 WIKA Betriebsanleitung Druckmessumformer Typ A-10

NPT, R und PT

11218720.10 01/2012 GB/D/F/E

6. Inbetriebnahme, Betrieb

Anschlussschemen

Alle Stecker mit angespritztem Kabel haben die gleiche Farbbelegung wie der ungeschirmte Kabelausgang.

Winkelstecker DIN 175301-803 A

2-Leiter 3-Leiter

U+1 1

0V 2 2

- 3

Winkelstecker DIN 175301-803 C

2-Leiter 3-Leiter

U+1 1

0V 2 2

- 3

Rundstecker M12 x 1 (4-polig)

2-Leiter 3-Leiter

U+1 1

0V 3 3

- 4

11218720.10 01/2012 GB/D/F/E

Kabelausgang, ungeschirmt

2-Leiter 3-Leiter

U+braun braun

0V blau blau

- schwarz

Kabelausgang, OEM-Ausführung, ungeschirmt

2-Leiter 3-Leiter

U+braun braun

0V blau blau

- schwarz

41WIKA Betriebsanleitung Druckmessumformer Typ A-10

6. Inbetriebnahme, Betrieb

Montage Winkelstecker DIN 175301-803

(4)

(1)

(5)

(6)

Leitungsstecker (Buchse)

Dichtung

Gerätestecker (Stift), Gehäuse mit Prozessanschluss

(D) Montageönung

1. Die Schraube (1) lösen.

2. Die Kabelverschraubung (2) lösen.

3. Das Winkelgehäuse (5) mit Klemmblock (6) vom

Gerät abziehen.

4. Über die Montageönung (D) den Klemmblock

(6) aus dem Winkelgehäuse (5) hebeln. Den Klemmblock (6) nicht durch die Schraubenönung

(2)

(3)

(1) bzw. Kabelverschraubung (2) herausdrücken, sonst wird die Dichtung des Winkelgehäuses beschädigt.

5. Den Leitungsaußendurchmesser passend zur Kabeldurchführung des Winkelgehäuses wählen.

Das Kabel durch Kabelverschraubung (2), Ring (3), Dichtung (4) und Winkelgehäuse (5) schieben.

6. Die Kabelenden entsprechend in den Anschlussklemmen des Klemmblocks (6) anschließen (siehe

Tabelle „Elektrische Anschlüsse“).

7. Das Winkelgehäuse (5) auf den Klemmblock (6) drücken.

8. Das Kabel über die Kabelverschraubung (2) verschrauben. Darauf achten, dass die Dichtungen

unbeschädigt sind und Kabelverschraubung und Dichtungen korrekt sitzen, um die Schutzart zu gewährleisten.

9. Die quadratische Flachdichtung über die Anschlusspins des Druckmessumformers legen.

10. Den Klemmblock (6) auf die Anschlusspins des Druckmessumformers schieben.

11. Mit der Schraube (1) das Winkelgehäuse (5) mit dem Klemmblock (6) am Druckmessumformer

verschrauben.

42 WIKA Betriebsanleitung Druckmessumformer Typ A-10

11218720.10 01/2012 GB/D/F/E

7. Wartung und Reinigung

7.1 Wartung

Dieser Druckmessumformer ist wartungsfrei. Reparaturen sind ausschließlich vom Hersteller durchzuführen.

7.2 Reinigung

VORSICHT!

■

Vor der Reinigung den Druckmessumformer ordnungsgemäß von der Druckversorgung trennen, ausschalten und vom Netz trennen.

■

Das Gerät mit einem feuchten Tuch reinigen.

■

Ausgebautes Gerät vor der Rücksendung spülen bzw. säubern, um Personen und Umwelt vor Gefährdung durch anhaftende Messstoreste zu schützen.

■

Messstoreste in ausgebauten Geräten können zur Gefährdung von Personen, Umwelt und Einrichtung führen. Ausreichende Vorsichtsmaßnahmen ergreifen.

■

Keine spitzen bzw. harten Gegenstände zur Reinigung verwenden, denn diese können die Membrane des Prozessanschlusses beschädigen.

Hinweise zur Rücksendung des Gerätes siehe Kapitel 9.2 „Rücksendung“.

11218720.10 01/2012 GB/D/F/E

43WIKA Betriebsanleitung Druckmessumformer Typ A-10

8. Störungen

Bei Störungen zuerst überprüfen ob der Druckmessumformer mechanisch und elektrisch korrekt montiert ist.

Störungen Ursachen Maßnahmen

Kein Ausgangssignal Leitungsbruch Durchgang überprüfen Abweichendes Nullpunkt-Signal Überlast-Druckgrenze überschritten Zulässige Überlast-Druckgrenze

Abweichendes Nullpunkt-Signal Zu hohe/niedrige Einsatztemperatur Zulässige Temperaturen einhalten Gleichbleibendes Ausgangssignal

bei Druckänderung Signalspanne schwankend EMV-Störquellen in Umgebung,

Signalspanne schwankend/ ungenau

Signalspanne fällt ab/zu klein Mechanische Überlastung durch

Im unberechtigten Reklamationsfall berechnen wir die Reklamationsbearbeitungskosten.

Mechanische Überlastung durch Überdruck

z. B. Frequenzumrichter Zu hohe/niedrige Einsatztemperatur Zulässige Temperaturen einhalten

Überdruck

VORSICHT!

Können Störungen mit Hilfe der oben aufgeführten Maßnahmen nicht beseitigt werden, ist der Druckmessumformer unverzüglich außer Betrieb zu setzen, sicherzustellen, dass kein Druck bzw. Signal mehr anliegt und gegen versehentliche Inbetriebnahme zu schützen. In diesem Falle Kontakt mit dem Hersteller aufnehmen. Bei notwendiger Rücksendung die Hinweise unter Kapitel 9.2 „Rücksendung“ beachten.

einhalten

Gerät austauschen; bei wiederholtem Ausfall Rücksprache mit Hersteller

Gerät abschirmen; Leitungsabschirmung; Störquelle entfernen

Gerät austauschen; bei wiederholtem Ausfall Rücksprache mit Hersteller

44 WIKA Betriebsanleitung Druckmessumformer Typ A-10

11218720.10 01/2012 GB/D/F/E

9. Demontage, Rücksendung und Entsorgung

WARNUNG!

Messstoreste in ausgebauten Druckmessumformern können zur Gefährdung von Personen, Umwelt und Einrichtung führen. Ausreichende Vorsichtsmaßnahmen ergreifen.

9.1 Demontage

Druckmessumformer nur im drucklosen Zustand demontieren!

9.2 Rücksendung

WARNUNG! Beim Versand des Druckmessumformers unbedingt beachten:

Alle an WIKA gelieferten Druckmessumformer müssen frei von Gefahrstoen (Säuren, Laugen, Lösungen, etc.) sein.

Zur Rücksendung des Gerätes die Originalverpackung oder eine geeignete Transportverpackung verwenden.

Dem Gerät das Rücksendeformular ausgefüllt beifügen.

Das Rücksendeformular bendet sich in der Rubrik 'Service' unter www.wika.de.

9.3 Entsorgung

Durch falsche Entsorgung können Gefahren für die Umwelt entstehen. Gerätekomponenten und Verpackungsmaterialien entsprechend den landesspezischen Abfallbehandlungs- und Entsorgungsvorschriften umweltgerecht entsorgen.

11218720.10 01/2012 GB/D/F/E

45WIKA Betriebsanleitung Druckmessumformer Typ A-10

Anlage 1: EG-Konformitätserklärung Typ A-10

46 WIKA Betriebsanleitung Druckmessumformer Typ A-10

11218720.10 01/2012 GB/D/F/E

Sommaire

1. Généralités 48

2. Sécurité 50

3. Caractéristiques techniques 53

4. Conception et fonction 60

5. Transport, emballage et stockage 60

6. Mise en service, exploitation 61

7. Entretien et nettoyage 65

8. Dysfonctionnements 66

9. Démontage, retour et mise au rebut 67

Annexe 1: Déclaration de conformité CE type A-10 68

Déclarations de conformité se trouvent sur www.wika.fr.

11218720.10 01/2012 GB/D/F/E

47WIKA Mode d'emploi transmetteur de pression type A-10

1. Généralités

■

Le transmetteur décrit dans le mode d'emploi est conçu et fabriqué selon les dernières technologies en vigueur. Tous les composants sont soumis à des critères de qualité et d'environnement stricts durant la fabrication. Nos systèmes de gestion sont certiés selon ISO 9001 et ISO 14001.

■

Ce mode d'emploi donne des indications importantes concernant l'utilisation de l'instrument. Il est possible de travailler en toute sécurité avec ce produit en respectant toutes les consignes de

sécurité et d'utilisation.

■

Respecter les prescriptions locales de prévention contre les accidents et les prescriptions générales de sécurité en vigueur pour le domaine d‘application de l'instrument.

■

Le mode d'emploi fait partie du produit et doit être conservé à proximité immédiate de l'instrument et être accessible à tout moment pour le personnel qualié.

■

Le personnel qualié doit, avant de commencer toute opération, avoir lu soigneusement et compris le mode d'emploi.

■

La responsabilité du fabricant n'est pas engagée en cas de dommages provoqués par une utilisation non conforme à l'usage prévu, de non respect de ce mode d'emploi, d'utilisation de personnel peu qualié de même qu'en cas de modications de l'instrument eectuées par l'utilisateur.

■

Les conditions générales de vente mentionnées dans les documents de vente s'appliquent.

■

Sous réserve de modications techniques.

■

Pour obtenir dautres informations :

- Consulter notre site internet : www.wika.fr

- Fiche technique correspondante : PE 81.60

- Conseiller applications :

Tel. : (+33) 1 343084-84 Fax : (+33) 1 343084-94 E-Mail : info@wika.fr

48 WIKA Mode d'emploi transmetteur de pression type A-10

11218720.10 01/2012 GB/D/F/E

1. Généralités

Explication des symboles

AVERTISSEMENT !

… indique une situation présentant des risques susceptibles de provoquer la mort ou des blessures graves si elle n'est pas évitée.

ATTENTION !

… indique une situation potentiellement dangereuse et susceptible de provoquer de légères blessures ou des dommages matériels et pour l'environnement si elle n'est pas évitée.

Information

… met en exergue les conseils et recommandations utiles de même que les informations permettant d'assurer un fonctionnement ecace et normal.

Abréviations

2 ls Les deux lignes de raccordement servent à l'alimentation en tension.

Le signal de mesure fournit également le courant d'alimentation.

3 ls Deux câbles de raccordement sont utilisés pour la tension d'alimentation.

Un câble de raccordement est utilisé pour le signal de mesure.

0V Borne d'alimentation négative S

Borne d'alimentation positive

Borne de sortie positive

11218720.10 01/2012 GB/D/F/E

49WIKA Mode d'emploi transmetteur de pression type A-10

2. Sécurité

AVERTISSEMENT !

Avant le montage, la mise en service et le fonctionnement, s'assurer que le transmetteur de pression a été choisi de façon adéquate, en ce qui concerne l'étendue de mesure, la version et les conditions de mesure spéciques.

2.1 Utilisation conforme à l'usage prévu

Le transmetteur de pression permet de convertir la pression en un signal électrique.

L'instrument est conçu et construit exclusivement pour une utilisation conforme à l'usage prévu décrit ici et ne doit être utilisé qu'en conséquence.

Les spécications techniques mentionnées dans ce mode d'emploi doivent être respectées. En cas d'utilisation inadéquate ou de fonctionnement du transmetteur de pression en dehors des spécications techniques, un arrêt et contrôle doivent être immédiatement eectués par un collaborateur autorisé du service de WIKA.

Un non-respect de cette consigne peut entraîner des blessures corporelles graves et/ou des dégâts matériels.

AVERTISSEMENT !

■

N'ouvrez les connexions qu'après que le système ait été dépressurisé.

■

Observez les conditions de fonctionnement conformément au chapitre 3 "Spécications".

■

Ne faites fonctionner le transmetteur de pression que dans les limites de surpression.

Vous trouverez d'autres consignes de sécurité dans les sections individuelles du présent mode d'emploi.

Aucune réclamation ne peut être recevable en cas d'utilisation non conforme à l'usage prévu.

50 WIKA Mode d'emploi transmetteur de pression type A-10

11218720.10 01/2012 GB/D/F/E

2. Sécurité

2.2 Qualication du personnel

AVERTISSEMENT ! Danger de blessure en cas de qualication insusante !

Une utilisation non conforme peut entraîner d'importants dommages corporels et matériels. Les opérations décrites dans ce mode d'emploi ne doivent être eectuées que par un personnel ayant la qualication décrite ci-après.

Personnel qualié

Le personnel qualié est, en raison de sa formation spécialisée, de ses connaissances dans le domaine de la technique de mesure et de régulation et de ses expériences de même que de sa connaissance des prescriptions nationales, des normes et directives en vigueur, en mesure d'eectuer les travaux décrits et de reconnaître automatiquement les dangers potentiels.

Les conditions d'utilisation spéciales exigent également une connaissance adéquate par exemple des liquides agressifs.

2.3 Dangers particuliers

AVERTISSEMENT !

Dans le cas de uides de mesure dangereux comme notamment l'oxygène, l'acétylène, les substances combustibles ou toxiques, ainsi que dans le cas d'installations de réfrigération, de compresseurs etc., les directives appropriées existantes doivent être observées en plus de l'ensemble des règles générales.

AVERTISSEMENT !

Les restes de uides se trouvant dans les transmetteurs de pression démontés peuvent mettre en danger les personnes, l'environnement ainsi que l'installation. Prendre des mesures de sécurité susantes.

11218720.10 01/2012 GB/D/F/E

51WIKA Mode d'emploi transmetteur de pression type A-10

2. Sécurité

2.4 Etiquetage / Marquages de sécurité

Plaque signalétique

Conguration du raccordement

Signal de sortie

Alimentation

Si le numéro de série devient illisible (par ex. à cause de dommages mécaniques ou de peinture), aucune traçabilité n'est plus possible.

Explication des symboles

Symbole général de danger

S# N° Série P# N° Produit

cULus, Underwriters Laboratories Inc.

L'instrument a été inspecté en accord avec les standards américains applicables et certié par UL. En outre, les appareils avec ce marquage sont conformes aux normes canadiennes de sécurité applicables.

GOST, Gossudarstwenny Standart (Государственный Стандарт)

GOST-R (marque) Les instruments qui portent cette marque sont en accord avec les règles nationales de sécurité russes applicables (Fédération Russe).

52 WIKA Mode d'emploi transmetteur de pression type A-10

11218720.10 01/2012 GB/D/F/E

2. Sécurité / 3. Particularités

CE, Communauté Européenne

Les instruments avec ce marquage sont conformes aux directives européennes pertinentes.

Tension DC

3. Caractéristiques techniques

3.1 Etendues de mesure

Pression relative

bar Etendue de mesure 0 ... 1 0 ... 1,6 0 ... 2,5 0 ... 4 0 ... 6

Limite de surpression 2 3,2 5 8 2

Etendue de mesure 0 ... 10 0 ... 16 0 ... 25 0 ... 40 0 ... 60

Limite de surpression 20 32 50 80 120

Etendue de mesure 0 ... 100 0 ... 160 0 ... 250 0 ... 400 0 ... 600

Limite de surpression 200 320 500 800 1 200

psi Etendue de mesure 0 ... 15 0 ... 25 0 ... 30 0 ... 50 0 ... 100

Limite de surpression 30 60 60 100 200

Etendue de mesure 0 ... 160 0 ... 200 0 ... 300 0 ... 500 0 ... 1.000

Limite de surpression 290 400 600 1.000 1.740

Etendue de mesure 0 ... 1.500 0 ... 2.000 0 ... 3.000 0 ... 5.000 0 ... 10.000

Limite de surpression 2.900 4.000 6.000 10.000 17.400

11218720.10 01/2012 GB/D/F/E

53WIKA Mode d'emploi transmetteur de pression type A-10

3. Caractéristiques techniques

Pression absolue

bar Etendue de mesure 0 ... 1 0 ... 1,6 0 ... 2,5 0 ... 4

Limite de surpression 2 3,2 5 8

Etendue de mesure 0 ... 6 0 ... 10 0 ... 16 0 ... 25

Limite de surpression 12 20 32 50

psi Etendue de mesure 0 ... 15 0 ... 25 0 ... 30 0 ... 50

Limite de surpression 30 60 60 100

Etendue de mesure 0 ... 100 0 ... 150 0 ... 200 0 ... 300

Limite de surpression 200 290 400 600

Vide et étendues de mesure +/-

bar Etendue de mesure -1 ... 0 -1 ... +0,6 -1 ... +1,5 -1 ... +3

Limite de surpression 2 3,2 5 8

Etendue de mesure -1 ... +5 -1 ... +9 -1 ... +15 -1 ... +24

Limite de surpression 12 20 32 50

psi Etendue de mesure -30 inHG ... 0 -30 inHG ... +15 -30 inHG ... +30 -30 inHG ... +60

Limite de surpression 30 60 60 150

Etendue de mesure -30 inHG ... +100 -30 inHG ... +160 -30 inHG ... +200 -30 inHG ... +300

Limite de surpression 250 350 450 600

Les étendues de mesure données sont disponibles également en kg/cm2, MPa et kPa. Autres étendues de mesure disponibles sur demande.

Résistance vide

Oui

54 WIKA Mode d'emploi transmetteur de pression type A-10

11218720.10 01/2012 GB/D/F/E

3. Caractéristiques techniques

3.2 Signal de sortie

Type de signal Signal Charge en Ω

Courant (2 ls) 4 ... 20 mA ≤ (alimentation - 8 V) / 0,02 A Tension (3 ls) 0 ... 10 VDC

Ratiométrique (3 ls) 0,5 ... 4,5 VDC > 4,5k

Autres signaux de sortie disponibles sur demande.

0 ... 5 VDC 1 ... 5 VDC 0,5 ... 4,5 VDC

3.3 Spannungsversorgung

Hilfsenergie

Signal de sortie Alimentation

Standard Option

4 ... 20 mA 8 ... 30 VDC 8 ... 35 VDC 0 ... 10 VDC 14 ... 30 VDC 14 ... 35 VDC 0 ... 5 VDC 8 ... 30 VDC 8 ... 35 VDC 1 ... 5 VDC 8 ... 30 VDC 8 ... 35 VDC 0,5 ... 4,5 VDC 8 ... 30 VDC 8 ... 35 VDC 0,5 ... 4,5 VDC ratiométrique 5 V ± 10 % -

1) Impossible avec une non-linéarité de 0,25 % BFSL.

L’alimentation d’un transmetteur de pression doit être faite par un circuit électrique limité en énergie en accord avec la Section 9.3 de UL / EN / IEC 61010-1, ou un LPS à UL / EN / IEC 60950-1, ou Class 2 en accord avec UL1310/UL1585 (NEC ou CEC). L’alimentation doit être capable de fonctionner au-dessus de 2 000 m dans le cas où le transmetteur de pression serait utilisé à cette altitude.

Consommation de courant totale

Type de signal Consommation de courant totale

Courant (2 ls) Signal en courant, maximum 25 mA Tension (3 ls) 8 mA Ratiométrique (3 ls) 8 mA

11218720.10 01/2012 GB/D/F/E

Signal de sortie max. / 1 mA

55WIKA Mode d'emploi transmetteur de pression type A-10

3. Caractéristiques techniques

3.4 Précision

Le modèle A-10 est disponible en option avec une non-linéarité améliorée. Selon la version, les valeurs suivantes s’appliquent.

Non-linéarité selon BFSL (IEC 61298-2)

Non-répétabilité ≤ 0,1 % de l'échelle ≤ 0,1 % de l'échelle Dérive à long terme (selon IEC 61298-2) ≤ ±0,1 % de l'échelle ≤ ±0,1 % de l'échelle

Bruit de signal ≤ ±0,3 % de l'échelle ≤ ±0,3 % de l'échelle Durée de réglage < 4 ms < 4 ms Erreur de température sur la plage de

0 ... 80 °C Écart de mesure du point zéro Typique : ≤ ±0,5 % de l'échelle

Précision à température ambiante

1) Incluant la non-linéarité, l’hystérésis, les déviations du point zéro et de valeur nale (correspond à l’erreur de mesure selon IEC 61298-2). Calibré en position de montage verticale avec le raccord process regardant vers le bas.

3.5 Conditions de fonctionnement

Indice de protection (selon IEC 60529)

Le degré de protection dépend du type de connexion électrique (voir tableau chapitre 3.7 "Connexions électriques, spécications")

Résistance aux vibrations

10 g (IEC 60068-2-27, sous résonance) 20 g disponible sur demande

Standard ≤ ±0,5 % de l'échelle

Typique : 1 % de l'échelle Maximale : 2,5 % de l'échelle

Maximale : ≤ ±0,8 % de l'échelle

≤ ±1 % de l'échelle ≤ ±0,5 % de l'échelle

Option ≤ ±0,25 % de l'échelle

Typique : 1 % de l'échelle Maximale : 2,5 % de l'échelle

Typique : ≤ ±0,15 % de l'échelle Maximale: ≤ ±0,4 % de l'échelle

≤ ±0,6 % de l'échelle (à 0 ... 5 V)

Résistance aux chocs

500 g (IEC 60068-2-6, mécanique)

56 WIKA Mode d'emploi transmetteur de pression type A-10

11218720.10 01/2012 GB/D/F/E

3. Caractéristiques techniques

Durée de vie

10 millions de cycles de chargement

Températures

Plage de températures admissibles

Standard Option

Ambiante 0 ... +80 °C -30 ... +100 °C Fluide 0 ... +80 °C -30 ... +100 °C Stockage -20 ... +80 °C -30 ... +100 °C

3.5 Conditions de référence (selon IEC 61298-1)

Température : 15 ... 25 °C Pression atmosphérique : 860 ... 1.060 mbar Humidité : 45 ... 75 % relative Alimentation : 24 VDC Position de montage : comme demandé

3.7 Raccordements électriques

Caractéristiques techniques

Désignation Indice de

protection

Connecteur coudé DIN 175301-803 A

■

avec contre connecteur IP 65 jusqu'à max. 1,5 mm26 ... 8 mm -

■

avec câble IP 65 3 x 0,75 mm2 6 mm PUR

Connecteur coudé DIN 175301-803 C

■

avec contre connecteur IP 65 jusqu'à max. 0,75 mm24,5 ... 6 mm -

■

avec câble IP 65 4 x 0,75 mm

11218720.10 01/2012 GB/D/F/E

Section du conducteur

Câble Ø Matériau

5,9 mm PUR

de câble

57WIKA Mode d'emploi transmetteur de pression type A-10

3. Caractéristiques techniques

Désignation Indice de

protection

Connecteur M12 x 1 (4-plots)

■

sans contre connecteur IP 67 - - -

■

droit avec câble IP 67 3 x 0,34 mm

■

coudé avec câble IP 67 3 x 0,34 mm

Sortie de câble

■

non blindée IP 67 3 x 0,34 mm

■

version OEM, non blindée IP 67 3 x 0,14 mm

L'indice de protection mentionné (selon IEC 60529) dépend de l'indice de protection du connecteur femelle auquel est raccordé le transmetteur.

Section du conducteur

Câble Ø Matériau

4,4 mm PUR 4,4 mm PUR

4 mm PUR 2,85 mm TPU

Résistance court-circuit

S+ vs. 0V

Protection inversions de polarité

UB vs. 0V

Tension d‘isolement

500 VDC

3.8 Matériaux

Parties en contact avec le uide

Acier inox 316L à partir de 10 bar 316L et 13-8 PH

Parties non en contact avec le uide

Acier inox 316L, HNBR, PA66

Pour les matériaux des joints d’étanchéité, voir "Raccords process" Matériaux pour connexions électriques voir "Connexions électriques".

58 WIKA Mode d'emploi transmetteur de pression type A-10

de câble

11218720.10 01/2012 GB/D/F/E

3. Caractéristiques techniques

Fluide de transmission de pression

Huile silicone : jusqu'à 0 ... 6 bar relative

jusqu'à 0 ... 25 bar absolu

Cellule de mesure sèche : de 0 ... 10 bar relatif

3.9 Homologations, directives et certicats

Homologations

cULus, GOST

Conformité CE

■

CEM directive 2004/108/CE, EN61326 émission (groupe 1, classe B) et résistance aux perturbations (domaine industriel)

■

Directive relative aux équipements sous pression 97/23/EC

Pour plus d'informations sur les numéros de type spéciaux, par ex. A-10000, voir les spécications gurant sur le bon de livraison.

Pour de plus amples spécications, voir la che technique WIKA PE 81.60 et la documentation de commande.

Lors de la conception du système, noter que les valeurs indiquées (par ex. pression d'éclatement, limite de surpression) dépendent du matériau, du letage et du joint utilisés.

11218720.10 01/2012 GB/D/F/E

59WIKA Mode d'emploi transmetteur de pression type A-10

4. Conception et fonction / 5. Transport, emballage et stockage

4. Conception et fonction

4.1 Description

Un élément capteur et l'application de courant permettent de convertir la pression disponible en un signal électrique standardisé et amplié par la déformation d'une membrane. Ce signal électrique varie en fonction de la pression et peut être évalué.

4.2 Détail de la livraison

Comparer le détail de la livraison avec le bordereau de livraison.

5. Transport, emballage et stockage

5.1 Transport

Vérier s'il existe des dégâts sur le transmetteur de pression liés au transport. Communiquer immédiatement les dégâts constatés.

5.2 Emballage

N'enlever l'emballage qu'avant le montage. Conserver l'emballage, celui-ci ore, lors d'un transport, une protection optimale (par ex. changement de lieu d'utilisation, renvoi pour réparation).

5.3 Stockage

Conditions admissibles sur le lieu de stockage :

■

Température de stockage : -20 ... +80 °C

■

Humidité : 45 ... 75 % d’humidité relative (sans condensation)

AVERTISSEMENT !

Enlevez tous les restes de uides adhérents avant l’entreposage du transmetteur de pression (après le fonctionnement). Ceci est particulièrement important lorsque le uide représente un danger pour la santé, comme par exemple des substances corrosives, toxiques, cancérigènes, radioactives etc..

60 WIKA Mode d'emploi transmetteur de pression type A-10

11218720.10 01/2012 GB/D/F/E

6. Mise en service, exploitation

Outil requis : clé à fourche (clé d'une largeur de 27), tournevis

ATTENTION !

Avant la mise en service, le transmetteur de pression doit être soumis à un contrôle visuel.

■

Une fuite de liquide indique un dommage.

■

Le transmetteur de pression ne doit être utilisé qu'en parfait état de sécurité technique.

Raccordement mécanique

■

Pour le modèle A-10 avec lletage parallèle, le joint d'étanchéité est inclus dans la livraison.

■

Pendant le montage, assurez-vous que les surfaces d'étanchéité sur le transmetteur de pression et le point de mesure sont propres et intacts.

■

Ne vissez ou ne dévissez l'instrument qu'avec les pans de la clé et avec le couple prescrit en utilisant un outil approprié. Le couple correct dépend des dimensions du raccord process et du joint utilisé (forme/matériau). Lorsque vous vissez ou dévissez le transmetteur de pression, n'utilisez pas le boîtier pour eectuer cette opération.

■

Lorsque vous vissez, ne pas croiser les lets.

■

Pour obtenir des informations concernant les trous taraudés et les embases à souder, voir les Informations techniques IN 00.14 sur www.wika.fr.

max. 50 Nm

11218720.10 01/2012 GB/D/F/E

61WIKA Mode d'emploi transmetteur de pression type A-10

6. Mise en service, exploitation

Types d'étanchéité

Filetage parallèle Filetage conique

Selon EN 837 Selon DIN 3852-E



NPT, R et PT



Pour assurer l'étanchéité des raccords process avec letages parallèles à la surface d'étanchéité , il faut utiliser des joints plats, des bagues d'étanchéité ou les joints à écrasement WIKA. Pour les letages coniques (par exemple letage NPT) l'étanchéité sur le letage se fait en utilisant en plus un matériau d'étanchéité comme par exemple la bande PTFE (selon EN 837-2).

Pour obtenir plus d'informations sur le scellage, voir la che de données WIKA AC 09.08 ou sous www.wika.fr.

Raccordement électrique

■

L'instrument doit être mis à la terre par le raccord process !

■

L'alimentation d'un transmetteur de pression doit être faite par un circuit électrique limité en énergie en accord avec la Section 9.3 de UL / EN / IEC 61010-1, ou un LPS à UL / EN / IEC 60950-1, ou Class 2 en accord avec UL1310/UL1585 (NEC ou CEC). L'alimentation doit être capable de fonctionner au-dessus de 2 000 m dans le cas où le transmetteur de pression serait utilisé à cette altitude.

■

Choisir un diamètre de câble qui correspond au presse étoupe. Assurez-vous que le passe-câble de la prise montée est bien serré et que les joints sont bien présents et intacts. Serrer la liaison letée et vérier que le joint est bien xé pour que l'ensemble soit bien serré.

■

Protéger les départs de câble contre la pénétration d'humidité.

62 WIKA Mode d'emploi transmetteur de pression type A-10

11218720.10 01/2012 GB/D/F/E

6. Mise en service, exploitation

Diagrammes de connexion

Tous les connecteurs avec le câble blindé ont les mêmes couleurs assignées que la sortie de câble non blindée.

Connecteur coudé DIN 175301-803 A

2 ls 3 ls

U+1 1

0V 2 2

- 3

Connecteur coudé DIN 175301-803 C

2 ls 3 ls

U+1 1

0V 2 2

- 3

Connecteur M12 x 1 (4-plots)

2 ls 3 ls

U+1 1

0V 3 3

- 4

11218720.10 01/2012 GB/D/F/E

Sortie câble, non blindée

2 ls 3 ls

U+marron marron

0V bleu bleu

- noir

Sortie câble, version OEM, non blindée

2 ls 3 ls

U+marron marron

0V bleu bleu

- noir

63WIKA Mode d'emploi transmetteur de pression type A-10

6. Mise en service, exploitation

Pose d'un connecteur coudé DIN 175301-803

(4)

(1)

(5)

(6)

Fiche électrique (prise femelle)

Etanchéité

Prise d'instrument (mâle), boîtier avec raccord process

(D) Trou de montage

1. Dévisser la vis (1).

2. Desserrer le passe-câble (2).

3. Tirer le boîtier d'angle (5), avec le bloc terminal (6) à

l'intérieur, hors de l'instrument.

4. Par le trou de montage (D), hisser le bloc terminal

(6) hors du boîtier d'angle (5). Ne pas essayer de pousser le bloc terminal (6) vers l'extérieur en

(2)

(3)

utilisant le trou de vis (1) ou le passe-câble (2), sinon l' étanchéité du boîtier d'angle pourrait être endommagé.

5. Choisissez un conducteur avec un diamètre extérieur correspondant au passe-câble du boîtier

d'angle. Glisser le câble à travers le passe-câble (2), le laveur (3), le scellage de passe-câble (4) et le boîtier d'angle (5).

6. Connecter les extrémités du câble aux bornes de vissage appropriées du bloc terminal (6) (voir le

tableau "Raccordements électriques").

7. Presser le boîtier d'angle (5) sur le bloc terminal (6).

8. Serrer le passe-câble (2) autour du câble. Assurez-vous que les joints ne sont pas endommagés

et que le passe-câble et les joints sont assemblés correctement pour obtenir une protection contre l'intrusion.

9. Placer le joint plat et carré sur les ches de connexion du transmetteur de pression.

10. Glisser le bloc terminal (6) sur les ches de connexion du transmetteur de pression.

11. Fixez le boîtier d'angle (5) et le bloc terminal (6) sur le transmetteur de pression avec la vis (1).

64 WIKA Mode d'emploi transmetteur de pression type A-10

11218720.10 01/2012 GB/D/F/E

7. Entretien et nettoyage

7.1 Entretien

Ce transmetteur de pression ne nécessite aucun entretien. Les réparations ne doivent être eectuées que par le fabricant.

7.2 Nettoyage

ATTENTION !

■

Avant le nettoyage, il est impératif de mettre le transmetteur de pression hors pression, de le mettre hors circuit et de le séparer du secteur.

■

Nettoyer l'appareil avec un chion humide.

■

Lavez ou nettoyez l'instrument démonté avant de le renvoyer pour protéger le personnel et l'environnement contre l'exposition à des substances résiduelles.

■

Les restes de uides se trouvant dans des appareils démontés peuvent mettre en danger les personnes, l'environnement ainsi que l'installation. Prendre des mesures de sécurité susantes.

■

Ne pas utiliser d'objets pointus ou durs pour le nettoyage an de ne pas endommager la membrane du raccord process.

Indications concernant le retour de l'appareil, voir chapitre 9.2 "Retour".

11218720.10 01/2012 GB/D/F/E

65WIKA Mode d'emploi transmetteur de pression type A-10

8. Dysfonctionnements

Dans le cas de pannes, vérier d'abord si le transmetteur de pression est monté correctement, mécaniquement et électriquement.

Dysfonctionnements Raisons Mesures

Pas de signal de sortie Câble sectionné Vérier la continuité

Déviation du signal de point zéro Limite de surpression dépassée Respectez la limite de surpression

Déviation du signal de point zéro Température de fonctionnement trop

Signal de sortie constant après une variation de pression

Le signal de sortie varie Sources d'interférence CEM dans

Plage de signaux varie/n'est pas précis

Plage de signaux tombe/trop petite Surcharge mécanique causé par

Si la réclamation n'est pas justiée, nous vous facturerons les frais de traitement de la réclamation.

haute/trop basse Surcharge mécanique causé par

une surpression

l'environnement ; par ex. convertisseur de fréquence

Température de fonctionnement trop haute/trop basse

une surpression

ATTENTION !

Si des dysfonctionnements ne peuvent pas être éliminées à l'aide des mesures indiquées ci-dessus, arrêter immédiatement le transmetteur de pression et s'assurer de l'absence de pression et / ou de signal. Puis, sécuriser l'instrument an d'empêcher toute remise en service involontaire. Contacter dans ce cas le fabricant. S'il est nécessaire de retourner l'instrument au fabricant, respecter les indications mentionnées au chapitre "9.2 Retour".

admissible Respectez les températures admissibles

Remplacer l'instrument ; s'il tombe en panne de manière répétée, contacter le fabricant

Utiliser un blindage pour l'instrument; câble blindé; Se débarrasser de la source d'interférences.

Respectez les températures admissibles

Remplacer l'instrument ; s'il tombe en panne de manière répétée, contacter le fabricant

66 WIKA Mode d'emploi transmetteur de pression type A-10

11218720.10 01/2012 GB/D/F/E

9. Démontage, retour et mise au rebut

AVERTISSEMENT !

9.1 Démontage

Déconnectez le transmetteur de pression uniquement une fois que le système a été mis hors pression !

9.2 Retour

AVERTISSEMENT ! En cas d'envoi du transmetteur de pression, il faut respecter impérativement ceci :

Tous les transmetteurs de pression envoyés à WIKA doivent être exempts de tout substance dangereuse (acides, solutions alcalines, solutions, etc.).

Pour retourner l'instrument, utiliser l'emballage original ou un emballage adapté pour le transport.

Joindre le formulaire de retour rempli à l'instrument.

Le formulaire de retour est disponible sous le titre 'Service' à www.wika.com.

9.3 Mise au rebut

Une mise au rebut inadéquate peut entraîner des dangers pour l'environnement. Eliminer les composants des instruments et les matériaux d'emballage conformément aux prescriptions nationales pour le traitement et l'élimination des déchets et aux lois de protection de l'environnement en vigueur.

11218720.10 01/2012 GB/D/F/E

67WIKA Mode d'emploi transmetteur de pression type A-10

Annexe 1: Déclaration de conformité CE type A-10

68 WIKA Mode d'emploi transmetteur de pression type A-10

11218720.10 01/2012 GB/D/F/E

Contenido

1. Información general 70

2. Seguridad 72

3. Datos técnicos 75

4. Diseño y función 82

5. Transporte, embalaje y almacenamiento 82

6. Puesta en servicio, funcionamiento 83

7. Mantenimiento y limpieza 87

8. Fallos 88

9. Desmontaje, devolución y eliminación 89

Anexo 1: Declaración CE de conformidad modelo A-10 90

Declaraciones de conformidad puede encontrar en www.wika.es.

11218720.10 01/2012 GB/D/F/E

69WIKA manual de instrucciones transmisor de présion modelo A-10

1. Información general

■

El transmisor de presión descrito en el manual de instrucciones está construido y fabricado según los conocimientos actuales. Todos los componentes están sujetos a rigurosos criterios de calidad y medio ambiente durante la producción. Nuestros sistemas de gestión están certicados según ISO 9001 e ISO 14001.

■

Este manual de instrucciones proporciona indicaciones importantes acerca del manejo del instrumento. Para un trabajo seguro, es imprescindible cumplir con todas las instrucciones de seguridad y manejo indicadas.

■

Cumplir siempre las normativas sobre la prevención de accidentes y las normas de seguridad en vigor en el lugar de utilización del instrumento.

■

El manual de instrucciones es una parte integrante del instrumento y debe guardarse en la proximidad del mismo para que el personal especializado pueda consultarlo en cualquier momento.

■

El personal especializado debe haber leído y entendido el manual de instrucciones antes de comenzar cualquier trabajo.

■

El fabricante queda exento de cualquier responsabilidad en caso de daños causados por un uso no conforme a la nalidad prevista, la inobservancia del presente manual de instrucciones, un manejo por personal insucientemente cualicado así como una modicación no autorizada del instrumento.

■

Se aplican las condiciones generales de venta incluidas en la documentación de venta.

■

Modicaciones técnicas reservadas.

■

Para obtener más informaciones consultar:

- Página web: www.wika.es

- Hoja técnica correspondiente: PE 81.60

- Servicio técnico:

70 WIKA manual de instrucciones transmisor de présion modelo A-10

Tel.: (+34) 933 938-630 Fax: (+34) 933 938-666 E-Mail: info@wika.es

11218720.10 01/2012 GB/D/F/E

1. Información general

Explicación de símbolos

¡ADVERTENCIA!

... indica una situación probablemente peligrosa que pueda causar la muerte o lesiones graves si no se evita.

¡CUIDADO!

... indica una situación probablemente peligrosa que pueda causar lesiones leves o medianas o daños materiales y medioambientales si no se evita.

Información

... marca consejos y recomendaciones útiles así como informaciones para una utilización ecaz y libre de fallos.

Abreviaturas

2 hilos Los dos líneas de conexión se utilizan para la alimentación de corriente.

La alimentación se realiza a través de la señal de medición.

3 hilos Se utilizan dos líneas de conexión para la alimentación de corriente.

Una línea de conexión es utilizada para la señal de medición.

0V Borne de corriente negativo S

Borne de corriente positivo

Conexión positiva de la medición

11218720.10 01/2012 GB/D/F/E

71WIKA manual de instrucciones transmisor de présion modelo A-10

2. Seguridad

¡ADVERTENCIA!

Antes del montaje, la puesta servicio y el funcionamiento asegurarse de que se haya seleccionado el transmisor de presión adecuado con respecto a rango de medida, versión y condiciones de medición especícas. La inobservancia puede causar lesiones graves y/o daños materiales.

¡ADVERTENCIA!

■

2.1 Uso conforme a lo previsto

El transmisor de presión convierte la presión en una señal eléctrica.

El instrumento ha sido diseñado y construido únicamente para la nalidad aquí descrita y debe utilizarse en conformidad a la misma.

Cumplir las especicaciones técnicas de este manual de instrucciones. Un manejo no apropiado o una utilización del transmisor de presión no conforme a las especicaciones técnicas requiere la inmediata puesta fuera de servicio y la comprobación por parte de un técnico autorizado por WIKA.

Abrir las conexiones sólo cuando no estén sometidas a presión.

■

Tener en cuenta los parámetros de servicio según el capítulo 3 "Datos técnicos".

■

Operar el transmisor de presión únicamente dentro de los límites de presión admisibles!

Los distintos capítulos de este manual de instrucciones contienen otras importantes indicaciones de seguridad.

No se admite ninguna reclamación debido a un manejo no adecuado.

72 WIKA manual de instrucciones transmisor de présion modelo A-10

11218720.10 01/2012 GB/D/F/E

2. Seguridad

2.2 Cualicación del personal

¡ADVERTENCIA! ¡Riesgo de lesiones debido a una insuciente cualicación!

Un manejo no adecuado puede causar considerables daños personales y materiales. Las actividades descritas en este manual de instrucciones deben realizarse únicamente por personal especializado con la consiguiente cualicación.

Personal especializado

Debido a su formación profesional, a sus conocimientos de la técnica de regulación y medición así como a su experiencia y su conocimiento de las normativas, normas y directivas vigentes en el país de utilización el personal especializado es capaz de ejecutar los trabajos descritos y reconocer posibles peligros por sí solo.

Algunas condiciones de uso especícas requieren conocimientos adicionales, p. ej. acerca de medios agresivos.

2.3 Riesgos especícos

¡ADVERTENCIA!

En el caso de sustancias peligrosas a medir, como p. ej. oxígeno, acetileno, sustancias inamables o tóxicas, así como en instalaciones de refrigeración, compresores, etc., deben observarse en cada caso, además de todas las reglas generales, las disposiciones pertinentes.

¡ADVERTENCIA!

Restos de medios en instrumentos desmontados pueden causar riesgos para personas, medio ambiente e instalación. Tomar sucientes medidas de precaución.

11218720.10 01/2012 GB/D/F/E

73WIKA manual de instrucciones transmisor de présion modelo A-10

2. Seguridad

2.4 Rótulos / Marcados de seguridad

Placa indicadora de modelo

Detalles del conexionado

Señal de salida

Alimentación auxiliar

Si el número del instrumento a comprobar queda ilegible (por ejemplo por daños mecánicos o tras pintar por encima), ya no se puede mantener la trazabilidad.

Explicación de símbolos

Símbolo general de riesgos

S# nº de serie P# nº de artículo

cULus, Underwriters Laboratories Inc.

Este instrumento ha sido comprobado según las normativas aplicables de los EE.UU. y certicado por UL. Los instrumentos con este marcado están conformes a las normas aplicables de Canadá relativas a la seguridad.

GOST, Gossudarstwenny Standart (Государственный Стандарт)

GOST-R (mark) Los instrumentos con este marcaje cumplen las normativas aplicables en materia de seguridad de Rusia (federación rusa).

74 WIKA manual de instrucciones transmisor de présion modelo A-10

11218720.10 01/2012 GB/D/F/E

2. Seguridad / 3. Datos técnicos

CE, Communauté Européenne

Los instrumentos con este marcaje cumplen las directivas europeas aplicables.

Corriente continua

3. Datos técnicos

3.1 Rangos de medida

Presión relativa

bar Rango de medida 0 ... 1 0 ... 1,6 0 ... 2,5 0 ... 4 0 ... 6

Límite de presión de sobrecarga

Rango de medida 0 ... 10 0 ... 16 0 ... 25 0 ... 40 0 ... 60

Límite de presión de sobrecarga

Rango de medida 0 ... 100 0 ... 160 0 ... 250 0 ... 400 0 ... 600

Límite de presión de sobrecarga

psi Rango de medida 0 ... 15 0 ... 25 0 ... 30 0 ... 50 0 ... 100

Límite de presión de sobrecarga

Rango de medida 0 ... 160 0 ... 200 0 ... 300 0 ... 500 0 ... 1.000

Límite de presión de sobrecarga

Rango de medida 0 ... 1.500 0 ... 2.000 0 ... 3.000 0 ... 5.000 0 ... 10.000

Límite de presión de sobrecarga

11218720.10 01/2012 GB/D/F/E

2 3,2 5 8 2

20 32 50 80 120

200 320 500 800 1.200

30 60 60 100 200

290 400 600 1.000 1.740

2.900 4.000 6.000 10.000 17.400

75WIKA manual de instrucciones transmisor de présion modelo A-10

3. Datos técnicos

Presión absoluta

bar Rango de medida 0 ... 1 0 ... 1,6 0 ... 2,5 0 ... 4

Límite de presión de sobrecarga

Rango de medida 0 ... 6 0 ... 10 0 ... 16 0 ... 25

Límite de presión de sobrecarga

psi Rango de medida 0 ... 15 0 ... 25 0 ... 30 0 ... 50

Límite de presión de sobrecarga

Rango de medida 0 ... 100 0 ... 150 0 ... 200 0 ... 300

Límite de presión de sobrecarga

Rango de medida de vacío y +/-

bar Rango de medida -1 ... 0 -1 ... +0,6 -1 ... +1,5 -1 ... +3

Límite de presión de sobrecarga

Rango de medida -1 ... +5 -1 ... +9 -1 ... +15 -1 ... +24

Límite de presión de sobrecarga

psi Rango de medida -30 inHG ... 0 -30 inHG ... +15 -30 inHG ... +30 -30 inHG ... +60

Límite de presión de sobrecarga

Rango de medida -30 inHG ... +100 -30 inHG ... +160 -30 inHG ... +200 -30 inHG ... +300

Límite de presión de sobrecarga

Los rangos de medida indicados están disponibles también en kg/cm2 y kPa. Pueden proporcionarse otros rangos de medida a petición.

Resistencia al vacío

Sí

2 3,2 5 8

12 20 32 50

30 60 60 100

200 290 400 600

2 3,2 5 8

12 20 32 50

30 60 60 150

250 350 450 600

76 WIKA manual de instrucciones transmisor de présion modelo A-10

11218720.10 01/2012 GB/D/F/E

3. Datos técnicos

3.2 Señal de salida

Clase de señal Señal Carga en Ω

Corriente (2 hilos) 4 ... 20 mA ≤ (Alimentación auxiliar - 8 V) / 0,02 A Tensión (3 hilos) DC 0 ... 10 V

Ratiométrica (3 hilos) DC 0,5 ... 4,5 V > 4,5k

Otras señales de salida a petición.

DC 0 ... 5 V DC 1 ... 5 V DC 0,5 ... 4,5 V

3.3 Alimentación de tensión Alimentación auxiliar

Señal de salida Alimentación auxiliar

Estándar Opción

1) No posible con alinealidad 0,25 % BFSL.

Para alimentar el transmisor de presión debe utilizarse un circuito eléctrico con límite de energía según el párrafo 9.3 de UL/EN/IEC 61010-1 o LPS según UL/EN/IEC 60950-1 o Clase 2 según UL1310/UL1585 (NEC o CEC) para alimentar el transmisor de presión. La alimentación eléctrica debe ser adecuada para aplicaciones en alturas superiores a 2.000 metros, si se quiere utilizar el transmisor de presión a partir de esas alturas.

Consumo de corriente total

Clase de señal Consumo de corriente total

Corriente (2 hilos) Corriente de trabajo, máximo 25 mA Tensión (3 hilos) 8 mA Ratiométrica (3 hilos) 8 mA

11218720.10 01/2012 GB/D/F/E

Máx. señal de salida / 1 mA

77WIKA manual de instrucciones transmisor de présion modelo A-10

3. Datos técnicos

3.4 Precisión

El modelo A-10 es disponible opcionalmente con una alinealidad mejorada. Según ejecución rigen los siguientes valores.

Alinealidad según BFSL (IEC 61298-2)

No repetibilidad ≤ 0,1 % del span ≤ 0,1 % del span Deriva a largo plazo (según IEC 61298-2) ≤ ±0,1 % del span ≤ ±0,1 % del span Ruido de señal ≤ ±0,3 % del span ≤ ±0,3 % del span Tiempo de establecimiento < 4 ms < 4 ms

Error de temperatura a 0 ... 80 ºC Típico: 1 % del span

Error de medición de la señal cero Típico: ≤ ±0,5 % del span

Precisión a temperatura ambiente

1) Incluye alinealidad, histéresis, error punto cero y valor nal (corresponde a desviación de valor de medida según IEC 61298-2). Calibrado en posición vertical con la conexión a presión hacia abajo.

3.5 Condiciones de utilización

Protección (según IEC 60529)

La protección depende del modelo de la conexión eléctrica (consulte tabla en capítulo 3.7 "Conexiones eléctricas, especicaciones").

Resistencia a la vibración

10 g (IEC 60068-2-27, con resonancia) Pueden proporcionarse 20 g a petición

Estándar ≤ ±0,5 % del span

Máximo: 2,5 % del span

Máximo: ≤ ±0,8 % del span

≤ ±1 % del span ≤ ±0,5 % del span,

Opción ≤ ±0,25 % del span

Típico: 1 % del span Máximo: 2,5 % del span

Típico: ≤ ±0,15 % del span Máximo: ≤ ±0,4 % del span

≤ ±0,6 % del span (para 0 ... 5 V)

Resistencia a choques térmicos

500 g (IEC 60068-2-6, mecánica)

78 WIKA manual de instrucciones transmisor de présion modelo A-10

11218720.10 01/2012 GB/D/F/E

3. Datos técnicos

Duración

10 millones cambios de carga

Temperaturas

Rango de temperatura admisible

Estándar Opción

Ambiente 0 ... +80 °C -30 ... +100 °C Medio 0 ... +80 °C -30 ... +100 °C Cojinetes -20 ... +80 °C -30 ... +100 °C

3.6 Condiciones de referencia (según IEC 61298-1)

Temperatura: 15 ... 25 °C Presión atmosférica: 860 ... 1.060 mbar Humedad atmosférica: 45 ... 75 % relativa Alimentación auxiliar: DC 24 V Posición de montaje: cualquiera

3.7 Conexiones eléctricas

Especicaciones

Denominación Tipo de

protección

Conector de salida lateral DIN 175301-803 A

■

con conector IP 65 a max. 1,5 mm

■

con cable inyectado IP 65 3 x 0,75 mm

Conector de salida lateral DIN 175301-803 C

■

con conector IP 65 a max. 0,75 mm24,5 ... 6 mm -

■

con cable inyectado IP 65 4 x 0,75 mm

11218720.10 01/2012 GB/D/F/E

Sección de hilo Cable Ø Material de

6 ... 8 mm -

6 mm PUR

5,9 mm PUR

cable

79WIKA manual de instrucciones transmisor de présion modelo A-10

3. Datos técnicos

Denominación Tipo de

protección

Conector M12 x 1 (de 4 polos)

■

sin conector IP 67 - - -

■

recto con cable inyectado IP 67 3 x 0,34 mm

■

angulado con cable inyectado IP 67 3 x 0,34 mm

Salida de cable

■

sin blindar IP 67 3 x 0,34 mm

■

versión OEM, sin blindar IP 67 3 x 0,14 mm

Los tipos de protección indicados (según IEC 60529) sólo son válidos en estado conectado con conectores según el modo de protección correspondiente.

Sección de hilo Cable Ø Material de

cable

4,4 mm PUR

4 mm PUR

2,85 mm TPU

Resistencia contra cortocircuitos

S+ contra 0V

Protección contra polaridad inversa

UB contra 0V

Tensión de aislamiento

DC 500 V

3.8 Materiales

Piezas en contacto con el medio

Acero inoxidable 316L desde 10 bar 316L y 13-8 PH

Piezas sin contacto con el medio

Acero inoxidable 316L, HNBR, PA66

Materiales para juntas, véase "Conexiones" Materiales para conexiones eléctricas véase "Conexiones eléctricas"

80 WIKA manual de instrucciones transmisor de présion modelo A-10

11218720.10 01/2012 GB/D/F/E

3. Datos técnicos

Líquido de transmisión de los valores de presión

Aceite sintético: a 0 ... 6 bar relativa

a 0 ... 25 bar absoluta

Célula de medición seca: desde 0 ... 10 bar relativa

3.9 Homologaciones, directivas y certicados

Homologaciones

cULus, GOST

Conformidad CE

■

Directiva de EMC 2004/108/CE, EN 61326 emisión (grupo 1, clase B) y resistencia a interferencias (ámbito industrial)

■

Directiva de equipos a presión 97/23/CE

Observar las especicaciones en el albarán para números de tipos especiales, p. ej. A-10000.

Para más datos técnicos véase la hoja técnica de WIKA PE 81.60 y la documentación de pedido.

Tener en cuenta en la conguración de la instalación que los valores especicados (p. ej. presión de estallido, límite de sobrecarga) son válidos en función de material, rosca y junta utilizados.

11218720.10 01/2012 GB/D/F/E

81WIKA manual de instrucciones transmisor de présion modelo A-10

4. Diseño y función / 5. Transporte, embalaje y almacenamiento

4. Diseño y función

4.1 Descripción

Con la ayuda de un sensor y la alimentación de energía auxiliar, la presión aplicada deforma una membrana convirtiéndo el valor de la presión en una señal eléctrica estandardizada y amplicada. Esta señal eléctrica cambia proporcionalmente en función de la presión, permitiendo así su análisis.

4.2 Volumen de suministro

Comprobar mediante el albarán si se ha entregado la totalidad de las piezas.

5. Transporte, embalaje y almacenamiento

5.1 Transporte

Comprobar si el transmisor de presión presenta eventuales daños causados en el transporte. Noticar daños obvios de forma inmediata.

5.2 Embalaje

No quitar el embalaje hasta justo antes del montaje. Guardar el embalaje ya que es la protección ideal durante el transporte (por ejemplo si el lugar de instalación cambia o si se envía el instrumento para posibles reparaciones).

5.3 Almacenamiento

Condiciones admisibles en el lugar de almacenamiento:

■

Temperatura de almacenamiento: -20 ... +80 °C

■

Humedad: 45 ... 75 % de humedad relativa (sin condensación)

¡ADVERTENCIA!

Antes de almacenar el instrumento (después del funcionamiento), eliminar todos los restos de medios adherentes. Esto es especialmente importante cuando el medio es nocivo para la

salud, como p. ej. cáustico, tóxico, cancerígeno, radioactivo, etc.

82 WIKA manual de instrucciones transmisor de présion modelo A-10

11218720.10 01/2012 GB/D/F/E

6. Puesta en servicio, funcionamiento

Herramienta necesaria: Llave de boca (ancho 27), destornillador

¡CUIDADO!

Comprobar el transmisor de presión visualmente antes de utilizarlo.

■

Si el líquido se derrama es probable que la membrana esté dañada.

■

Utilizar el transmisor de presión sólo en condiciones absolutamente seguras.

Montaje de la conexión mecánica

■

En el volumen de suministro del modelo A-10 con rosca cilíndrica está incluida la junta.

■

Prestar atención a que las supercies de obturación en el instrumento y en el punto de medición estén limpias y no dañadas.

■

Roscar y desenroscar el instrumento únicamente en las zonas de agarre para la llave utilizando una herramienta adecuada y aplicando el par de giro especicado. El par de giro correcto depende de la dimensión de la conexión así como de la junta utilizada (forma/material). No utilizar la carcasa como zona de agarre para enroscar y desenroscar.

■

No bloquear las vueltas de la rosca al enroscar.

■

Las indicaciones sobre taladros para roscar y para soldar están en nuestra información técnica IN 00.14 en www.wika.es.

máx. 50 Nm

11218720.10 01/2012 GB/D/F/E

83WIKA manual de instrucciones transmisor de présion modelo A-10

6. Puesta en servicio, funcionamiento

Tipos de juntas

Rosca cilíndrica Rosca cónica

según EN 837 según DIN 3852-E



Para el sellado de las conexiones al proceso con roscas rectas en la supercie de obturación  se deben instalar juntas planas, arandelas o juntas perladas WIKA. Para roscas cónicas (por ejemplo, roscas NPT) se realiza el cierre en la rosca con material de cierre complementario, como por ejemplo, cinta PTFE (EN 837-2).

Para notas acerca de las juntas, consúlte la hoja técnica WIKA AC 09.08 o www.wika.es.

Montaje de la conexión eléctrica

■

¡Poner a tierra el instrumento través de la conexión!

■

Utilizar un circuito eléctrico con límite de energía según el párrafo 9.3 de UL/EN/IEC 61010-1 o LPS según UL/EN/IEC 60950-1 o Clase 2 según UL1310/UL1585 (NEC o CEC) para alimentar el transmisor de presión. La alimentación eléctrica debe ser adecuada a alturas superiores a 2.000 metros si se quiere utilizar el transmisor de presión a partir de esas alturas.

■

Seleccionar el correcto diámetro de cable para la entrada de cable del conector. Prestar atención a que el prensaestopas del conector montado esté correctamente jado y que las juntas estén presentes y no dañadas. Apretar el prensaestopas y comprobar si las juntas están jadas bien para garantizar el tipo de protección.

■

Asegurarse de que no penetre humedad en las salidas en el extremo del cable.

NPT, R y PT

84 WIKA manual de instrucciones transmisor de présion modelo A-10

11218720.10 01/2012 GB/D/F/E

6. Puesta en servicio, funcionamiento

Esquemas de conexiones

Todos los conectores con cable moldeado presentan la misma asignación de colores como la salida de cable sin blindar.

Conector de salida lateral DIN 175301-803 A

2 hilos 3 hilos

U+1 1

0V 2 2

- 3

Conector de salida lateral DIN 175301-803 C

2 hilos 3 hilos

U+1 1

0V 2 2

- 3

Conector eléctrico, M12 x 1 (4 polos)

2 hilos 3 hilos

U+1 1

0V 3 3

- 4

11218720.10 01/2012 GB/D/F/E

Salida de cable, sin blindar

2 hilos 3 hilos

U+marrón marrón

0V azul azul

- negro

Salida de cable, versión OEM, sin blindar

2 hilos 3 hilos

U+marrón marrón

0V azul azul

- negro

85WIKA manual de instrucciones transmisor de présion modelo A-10

6. Puesta en servicio, funcionamiento

Montaje de la conector de salida lateral DIN 175301-803

(4)

(1)

(5)

(6)

Conector del instrumento (cha macho), caja con conexión de proceso

Conector del conductor (hembrilla)

Obturación

(D) Ranura de montaje

1. Soltar el tornillo (1).

2. Soltar el prensaestopas (2).

3. Sacar el conector angular (5) con el bloque de

terminales (6) del instrumento.

4. Quitar el bloque de terminales (6) del conector

angular (5) sacándolo de la ranura de montaje (D). No sacar el bloque de terminales (6) a través del

(2)

(3)

agujero del tornillo (1) ni del prensaestopas (2) para no dañar la junta del conector angular.

5. Seleccionar un cable con diámetro exterior adecuado para el prensaestopas del conector angular.

Pasar el cable por el prensaestopas (2), el anillo (3), la junta (4) y el conector angular (5).

6. Conectar los terminales del cable en los bornes de conexión del bloque de terminales (6) (véase la

tabla "Conexiones eléctricas").

7. Meter el bloque de terminales (6) en el conector anular (5).

8. Cerrar el prensaestopas (2). Asegurarse de que las juntas no estén dañadas y que el

prensaestopas y las juntas estén montados correctamente para garantizar el tipo de protección.

9. Poner la junta plana cuadrada por encima de los conectores del transmisor de presión.

10. Colocar el bloque de terminales (6) sobre los pines del transmisor de presión.

11. Atornillar el tornillo (1) para conectar el conector angular (5) con el bloque de terminales (6) al

transmisor de presión.

86 WIKA manual de instrucciones transmisor de présion modelo A-10

11218720.10 01/2012 GB/D/F/E

7. Mantenimiento y limpieza

7.1 Mantenimiento

Este transmisor de presión no precisa mantenimiento. Todas las reparaciones las debe efectuar únicamente el fabricante.

7.2 Limpieza

¡CUIDADO!

■

Antes de proceder con la limpieza hay que separar debidamente el instrumento de cualquier fuente de presión, apagarlo y desenchufarlo de la red.

■

Limpiar el instrumento con un trapo húmedo.

■

Una vez desmontado el instrumento se debe enjuagar y limpiar antes de devolverlo para proteger a las personas y el medio ambiente contra residuos del medio de medición.

■

Restos de medios en instrumentos desmontados pueden causar riesgos para personas, medio ambiente e instalación. Tomar adecuadas medidas de precaución.

■

No utilizar ningún objeto puntiagudo o duro para efectuar la limpieza, para evitar cualquier daño de la membrana de la conexión al proceso.

Véase el capítulo 9.2 "Devolución" para obtener más información acerca de la devolución del instrumento.

11218720.10 01/2012 GB/D/F/E

87WIKA manual de instrucciones transmisor de présion modelo A-10

8. Fallos

En caso de averías, comprobar en primer lugar la conexión mecánica y eléctrica.

Fallos Causas Medidas

Ninguna señal de salida Cable roto Comprobar el paso Desviación de señal de punto cero Límite de presión de sobrecarga

Desviación de señal de punto cero Temperatura de utilización

La señal de salida no cambia cuando cambia la presión

Span de señal oscilante Fuentes de interferencias CEM

Span de señal oscilante/impreciso Temperatura de utilización

Span de señal cae/insuciente Sobrecarga mecánica por

En caso de reclamar una garantía sin que ésta esté justicada, facturaremos los gastos de tramitación de la reclamación.

excedido

demasiado alta/baja Sobrecarga mecánica por

sobrepresión

en el entorno, p. ej. convertidor de frecuencia

demasiado alta/baja

sobrepresión

¡CUIDADO!

Si no es posible eliminar los fallos mediante las medidas arriba mencionadas, poner inmediatamente el instrumento fuera de servicio; asegurarse de que ya no esté sometido a ninguna presión o señal y proteger el instrumento contra una puesta en servicio accidental o erronea. En este caso ponerse en contacto con el fabricante. Si desea devolver el instrumento, observar las indicaciones en el capítulo "9.2 Devolución".

Observar el límite de presión de sobrecarga permitido

Observar las temperaturas admisibles

Sustituir el instrumento; consultar al fabricante si falla repetidas veces

Blindar el instrumento; blindaje del cable; quitar la fuente de interferencias

Observar las temperaturas admisibles

Sustituir el instrumento; consultar al fabricante si falla repetidas veces

88 WIKA manual de instrucciones transmisor de présion modelo A-10

11218720.10 01/2012 GB/D/F/E

9. Desmontaje, devolución y eliminación

¡ADVERTENCIA!

Restos de medios en instrumentos desmontados pueden causar riesgos para personas, medio ambiente e instalación. Tomar adecuadas medidas de precaución.

9.1 Desmontaje

¡Desmontar los instrumentos sólo si no está sometidos a presión!

9.2 Devolución

¡ADVERTENCIA! Es imprescindible observar lo siguiente para el envío del instrumento:

Todos los transmisores de presión enviados a WIKA deben estar libres de sustancias peligrosas (ácidos, lejías, soluciones, etc.).

Utilizar el embalaje original o un embalaje adecuado para la devolución del instrumento.

Rellenar el formulario de devolución y adjuntarlo al instrumento.

El formulario de devolución está disponible en internet: www.wika.es / Servicio / Devoluciones

9.3 Eliminación de residuos

Una eliminación incorrecta puede provocar peligros para el medio ambiente. Eliminar los componentes de los instrumentos y los materiales de embalaje conforme a los reglamentos relativos al tratamiento de residuos y eliminación vigentes en el país de utilización.

11218720.10 01/2012 GB/D/F/E

89WIKA manual de instrucciones transmisor de présion modelo A-10

Anexo 1: Declaración CE de conformidad modelo A-10

90 WIKA manual de instrucciones transmisor de présion modelo A-10

11218720.10 01/2012 GB/D/F/E

WIKA global

Europe

Austria

WIKA Messgerätevertrieb Ursula Wiegand GmbH & Co. KG 1230 Vienna Tel. (+43) 1 86916-31 Fax: (+43) 1 86916-34 E-Mail: info@wika.at www.wika.at

Benelux

WIKA Benelux 6101 WX Echt Tel. (+31) 475 535-500 Fax: (+31) 475 535-446 E-Mail: info@wika.nl www.wika.nl

Belarus

WIKA Belarus Ul. Zaharova 50B Oce 3H 220088 Minsk Tel. (+375) 17-294 57 11 Fax: (+375) 17-294 57 11 E-mail: k.martynova@wika.by

Bulgaria

WIKA Bulgaria EOOD Bul. „Al. Stamboliiski“ 205 1309 Soa Tel. (+359) 2 82138-10 Fax: (+359) 2 82138-13 E-Mail: t.antonov@wika.bg

Croatia

WIKA Croatia d.o.o. Hrastovicka 19 10250 Zagreb-Lucko Tel. (+385) 1 6531034 Fax: (+385) 1 6531357 E-Mail: info@wika.hr www.wika.hr

Finland

WIKA Finland Oy 00210 Helsinki Tel. (+358) 9-682 49 20 Fax: (+358) 9-682 49 270 E-Mail: info@wika. www.wika.

France

WIKA Instruments s.a.r.l. 95610 Eragny-sur-Oise Tel. (+33) 1 343084-84 Fax: (+33) 1 343084-94 E-Mail: info@wika.fr www.wika.fr

Germany

WIKA Alexander Wiegand SE & Co. KG 63911 Klingenberg Tel. (+49) 9372 132-0 Fax: (+49) 9372 132-406 E-Mail: info@wika.de www.wika.de

11218720.10 01/2012 GB/D/F/E

91WIKA operating instructions pressure transmitter model A-10

WIKA global

Italy

WIKA Italia Srl & C. Sas 20020 Arese (Milano) Tel. (+39) 02 9386-11 Fax: (+39) 02 9386-174 E-Mail: info@wika.it www.wika.it

Poland

WIKA Polska S.A. 87-800 Wloclawek Tel. (+48) 542 3011-00 Fax: (+48) 542 3011-01 E-Mail: info@wikapolska.pl www.wikapolska.pl

Romania

WIKA Instruments Romania S.R.L. Bucuresti, Sector 5 Calea Rahovei Nr. 266-268 Corp 61, Etaj 1 78202 Bucharest Tel. (+40) 21 4048327 Fax: (+40) 21 4563137 E-Mail: m.anghel@wika.ro

Russia

ZAO WIKA MERA 127015 Moscow Tel. (+7) 495-648 01 80 Fax: (+7) 495-648 01 81 E-Mail: info@wika.ru www.wika.ru

Serbia

WIKA Merna Tehnika d.o.o. Sime Solaje 15 11060 Belgrade Tel. (+381) 11 2763722 Fax: (+381) 11 753674 E-Mail: info@wika.co.yu www.wika.co.yu

Spain

Instrumentos WIKA, S.A. C/Josep Carner, 11-17 08205 Sabadell (Barcelona) Tel. (+34) 933 938630 Fax: (+34) 933 938666 E-Mail: info@wika.es www.wika.es

Switzerland

MANOMETER AG 6285 Hitzkirch Tel. (+41) 41 91972-72 Fax: (+41) 41 91972-73 E-Mail: info@manometer.ch www.manometer.ch

Turkey

WIKA Instruments Istanbul Basinc ve Sicaklik Ölcme Cihazlari Ith. Ihr. ve Tic. Ltd. Sti. Bayraktar Bulvari No. 21 34775 Yukari Dudullu - Istanbul Tel. (+90) 216 41590-66 Fax: (+90) 216 41590-97 E-Mail: info@wika.com.tr www.wika.com.tr

92 WIKA operating instructions pressure transmitter model A-10

11218720.10 01/2012 GB/D/F/E

WIKA global

Ukraine

OOO WIKA Pribor Mariny Raskovoj Str. 11 Building A, Oce 705 and 708 Kiev, 02660 Business Center „NOVA“ Tel. (+38) 044 496-8380 Fax (+38) 044 496-8380 E-Mail: info@wika.ua www.wika.ua

United Kingdom

WIKA Instruments Ltd Merstham, Redhill RH13LG Tel. (+44) 1737 644-008 Fax: (+44) 1737 644-403 E-Mail: info@wika.co.uk www.wika.co.uk

North America

Canada

WIKA Instruments Ltd. Head Oce Edmonton, Alberta, T6N 1C8 Tel. (+1) 780 46370-35 Fax: (+1) 780 46200-17 E-Mail: info@wika.ca www.wika.ca

Mexico

Instrumentos WIKA Mexico S.A. de C.V. 01210 Mexico D.F. Tel. (+52) 55 55466329 E-Mail: ventas@wika.com www.wika.com.mx

USA

WIKA Instrument Corporation Lawrenceville, GA 30043 Tel. (+1) 770 5138200 Fax: (+1) 770 3385118 E-Mail: info@wika.com www.wika.com

WIKA Instrument Corporation Houston Facility 950 Hall Court Deer Park, TX 77536 Tel. (+1) 713-475 0022 Fax (+1) 713-475 0011 E-mail: info@wikahouston.com www.wika.com

Mensor Corporation 201 Barnes Drive San Marcos, TX 78666 Tel. (+1) 512 3964200-15 Fax (+1) 512 3961820 E-Mail: sales@mensor.com www.mensor.com

11218720.10 01/2012 GB/D/F/E

93WIKA operating instructions pressure transmitter model A-10

WIKA global

South America

Argentina

WIKA Argentina S.A. Buenos Aires Tel. (+54) 11 47301800 Fax: (+54) 11 47610050 E-Mail: info@wika.com.ar www.wika.com.ar

Brazil

WIKA do Brasil Ind. e Com. Ltda. CEP 18560-000 Iperó - SP Tel. (+55) 15 34599700 Fax: (+55) 15 32661650 E-Mail: marketing@wika.com.br www.wika.com.br

Chile

WIKA Chile S.p.A. Coronel Pereira 72 Ocina 101 Las Condes Santiago de Chile Tel. (+56) 2 3651719 E-Mail: info@wika.cl www.wika.cl

Asia

China

WIKA International Trading Co., Ltd. A2615, NO.100, Zunyi Road Changning District Shanghai 200051 Tel. (+86) 21 538525-72 Fax: (+86) 21 538525-75 E-Mail: info@wika.cn www. wika.com.cn

India

WIKA Instruments India Pvt. Ltd. Village Kesnand, Wagholi Pune - 412 207 Tel. (+91) 20 66293-200 Fax: (+91) 20 66293-325 E-Mail: sales@wika.co.in www.wika.co.in

Japan

WIKA Japan K. K. Tokyo 105-0023 Tel. (+81) 3 543966-73 Fax: (+81) 3 543966-74 E-Mail: info@wika.co.jp

Kazakhstan

TOO WIKA Kazakhstan 050050 Almaty Tel. (+7) 727 2330848 Fax: (+7) 727 2789905 E-Mail: info@wika.kz www.wika.kz

94 WIKA operating instructions pressure transmitter model A-10

11218720.10 01/2012 GB/D/F/E

WIKA global

Korea

WIKA Korea Ltd. #569-21 Gasan-dong Seoul 153-771 Korea Tel. (+82) 2 869 05 05 Fax (+82) 2 869 05 25 E-Mail: info@wika.co.kr www.wika.co.kr

Malaysia

WIKA Instrumentation (M) Sdn. Bhd. 47100 Puchong, Selangor Tel. (+60) 3 80 63 10 80 Fax: (+60) 3 80 63 10 70 E-Mail: info@wika.com.my www.wika.com.my

Singapore

WIKA Instrumentation Pte. Ltd. 569625 Singapore Tel. (+65) 68 44 55 06 Fax: (+65) 68 44 55 07 E-Mail: info@wika.com.sg www.wika.com.sg

Taiwan

WIKA Instrumentation Taiwan Ltd. Pinjen, Taoyuan Tel. (+886) 3 420 6052 Fax: (+886) 3 490 0080 E-Mail: info@wika.com.tw www.wika.com.tw

11218720.10 01/2012 GB/D/F/E

Africa / Middle East

Egypt

WIKA Near East Ltd. El-Serag City Towers

-Tower#2 - Oce#67Nasr City Cairo Tel. (+20) 2 22733140 Fax: (+20) 2 22703815 E-Mail: wika.repcairo@wika.de www.wika.com.eg

Namibia

WIKA Instruments Namibia (Pty) Ltd. P.O. Box 31263 Pionierspark Windhoek Tel. (+26) 4 6123 8811 Fax (+26) 4 6123 3403 E-Mail: info@wika.com.na www.wika.com.na

South Africa

WIKA Instruments (Pty.) Ltd. Gardenview, Johannesburg 2047 Tel. (+27) 11 62100-00 Fax: (+27) 11 62100-59 E-Mail: sales@wika.co.za www.wika.co.za

United Arab Emirates

WIKA Middle East FZE Jebel Ali, Dubai Tel. (+971) 4 8839-090 Fax: (+971) 4 8839-198 E-Mail: wikame@emirates.net.ae

95WIKA operating instructions pressure transmitter model A-10

WIKA global

Australia

WIKA Australia Pty. Ltd. Rydalmere, NSW 2116 Tel. (+61) 2 88455222 Fax: (+61) 2 96844767 E-Mail: sales@wika.com.au www.wika.com.au

Weitere WIKA Niederlassungen weltweit nden Sie online unter www.wika.de Further WIKA subsidiaries worldwide can be found online at www.wika.com La liste des autres liales WIKA dans le monde se trouve sur www.wika.fr Otras sucursales WIKA en todo el mundo puede encontrar en www.wika.es

96 WIKA operating instructions pressure transmitter model A-10

New Zealand

WIKA Instruments Limited Unit 7 / 49 Sainsbury Road St Lukes - Auckland 1025 Tel. (+64) 9 8479020 Fax: (+64) 9 8465964 E-Mail: info@wika.co.nz www.wika.co.nz

WIKA Alexander Wiegand SE & Co. KG

Alexander-Wiegand-Straße 30 63911 Klingenberg • Germany Tel. (+49) 9372/132-0 Fax (+49) 9372/132-406 E-Mail info@wika.de www.wika.de

11218720.10 01/2012 GB/D/F/E

WIKA A-10 User Manual [en, de, es, fr]

Specifications and Main Features

Frequently Asked Questions

User Manual
