WIKA 851 User Manual [en, de, es, fr]

Operating instructions
Betriebsanleitung
Mode d'emploi
Manual de instrucciones

Electronic contact model 830 E
in pressure and temperature gauges

Elektronik-Kontakt Typ 830 E
in Druck- und Temperaturmessgeräten

Contact électronique type 830 E
des manomètres et thermomètres

Contacto electrónico modelo 830 E
en manómetros y termómetros

GB

D

F

E

Electronic contact

model 830 E

Model 232.30.100 with

electronic contact model 830 E

GB

Operating instructions model 830 E Page 3 - 13

D

Betriebsanleitung Typ 830 E Seite 15 - 25

Mode d'emploi type 830 E Page 27 - 37

F

Manual de instrucciones modelo 830 E Página 39 - 49

E

© 2010 WIKA Alexander Wiegand SE & Co. KG
All rights reserved. / Alle Rechte vorbehalten.

®

WIKA

is a registered trademark in various countries.

®

WIKA

ist eine geschützte Marke in verschiedenen Ländern.

Prior to starting any work, read the operating instructions!
Keep for later use!

Vor Beginn aller Arbeiten Betriebsanleitung lesen!
Zum späteren Gebrauch aufbewahren!

Lire le mode d'emploi avant de commencer toute opération !
A conserver pour une utilisation ultérieure !

¡Leer el manual de instrucciones antes de comenzar cualquier trabajo!
¡Guardar el manual para una eventual consulta!

2

WIKA operating instructions electronic contact, model 830 E

2435182.03 12/2010 GB/D/F/E

Contents

Contents

1. General information 4

2. Safety 5

3. Specications 8

4. Design and function 8

5. Transport, packaging and storage 9

6. Commissioning, operation 10

7. Maintenance and cleaning 12

8. Dismounting and disposal 13

GB

2435182.03 12/2010 GB/D/F/E

WIKA operating instructions electronic contact, model 830 E 3

1. General information

1. General information

■

The electronic contact described in the operating instructions has been

GB

designed and manufactured using state-of-the-art technology.
All components are subject to stringent quality and environmental criteria

during production. Our management systems are certied to ISO 9001 and

ISO 14001.

■

These operating instructions contain important information on handling the
electronic contact. Working safely requires that all safety instructions and
work instructions are observed.

■

Observe the local accident prevention regulations and general safety regula-

tions in eect for the electronic contact's range of use.

■

The operating instructions are part of the product and must be kept in the
immediate vicinity of the electronic contact and readily accessible to skilled
personnel at any time.

■

Skilled personnel must have carefully read and understood the operating
instructions prior to beginning any work.

■

The manufacturer's liability is void in the case of any damage caused by
using the product contrary to its intended use, non-compliance with these

operating instructions, assignment of insuciently qualied skilled personnel
or unauthorised modications to the electronic contact.

■

The general terms and conditions contained in the sales documentation shall
apply.

■

Subject to technical modications.

■

Further information:

- Internet address: www.wika.de / www.wika.com

- Application consultant:

Tel.: [phone]
Fax: [phone]

E-Mail: [e-mail]

WIKA operating instructions electronic contact, model 830 E4

2435182.03 12/2010 GB/D/F/E

1. General information / 2. Safety

Explanation of symbols

WARNING!

... indicates a potentially dangerous situation that can result in
serious injury or death, if not avoided.

CAUTION!

... indicates a potentially dangerous situation, which can result in
light injuries or damage to equipment or the environment, if not
avoided.

Information

… points out useful tips, recommendations and information for

ecient and trouble-free operation.

WARNING!

... indicates a potentially dangerous situation which can result in
burns caused by hot surfaces or liquids if not avoided.

2. Safety

GB

WARNING!

Before installation, commissioning and operation, ensure that the
appropriate switch contact has been selected.
Non-observance can result in serious injury and/or damage to the
equipment.

Further important safety instructions can be found in the individual
chapters of these operating instructions.

2.1 Intended use

The model 830 E electronic contact is used for the switching of switching
currents up to max. 100 mA.

2435182.03 12/2010 GB/D/F/E

WIKA operating instructions electronic contact, model 830 E 5

2. Safety

The electronic contact has been designed and built solely for the intended use
described here, and may only be used accordingly.

The manufacturer shall not be liable for claims of any type based on operation

GB

contrary to the intended use.

2.2 Personnel qualication

WARNING!

Risk of injury should qualication be insucient!

Improper handling can result in considerable injury and damage to
equipment.

■

The activities described in these operating instructions may only

be carried out by skilled personnel who have the qualications

described below.

Skilled personnel

Skilled personnel are understood to be personnel who, based on their
technical training, knowledge of measurement and control technology and

on their experience and knowledge of country-specic regulations, current

standards and directives, are capable of carrying out the work described and
independently recognising potential hazards.

2.3 Special hazards

WARNING!

When installing, commissioning and operating these instruments,
observe the appropriate national safety regulations (e.g. VDE

0100).

WARNING!

Only work on the gauge with the voltage disconnected.

WARNING!

Residual media in dismounted instruments can result in a risk to
personnel, the environment and equipment.

Take sucient precautionary measures.

2435182.03 12/2010 GB/D/F/E

WIKA operating instructions electronic contact, model 830 E6

2. Safety

2.4 Labelling / safety marks

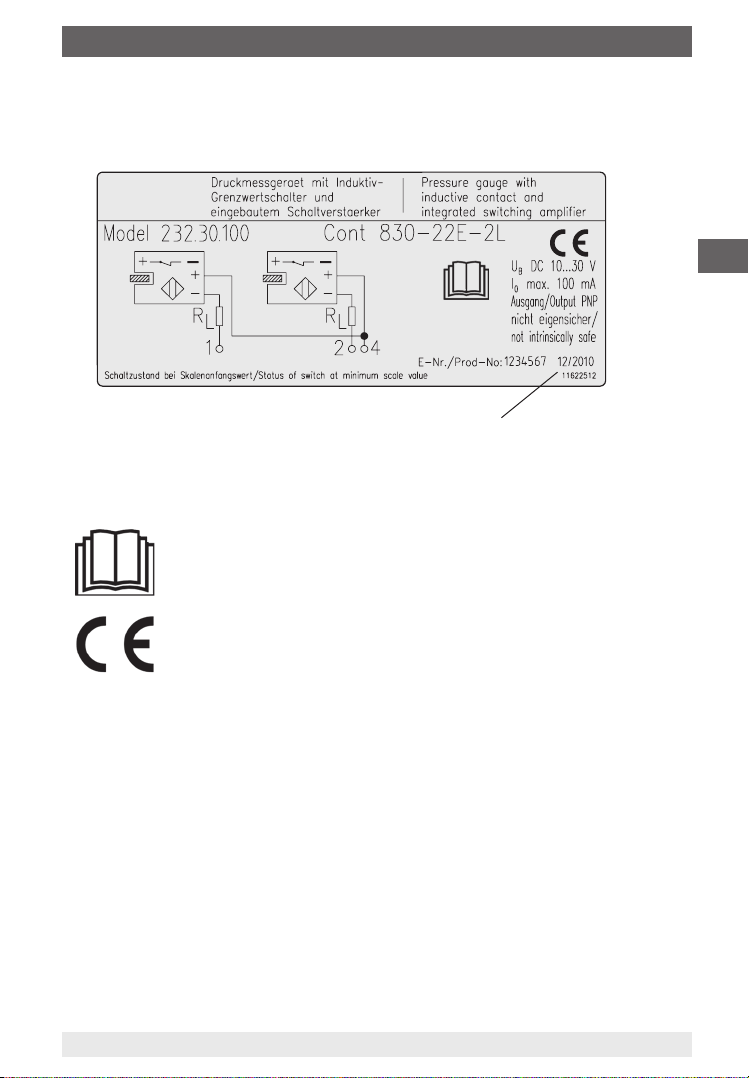

Product label

Explanation of symbols

Before mounting and commissioning the pressure gauge,
ensure you read the operating instructions!

CE, Communauté Européenne

Instruments bearing this mark comply with the relevant
European directives.

GB

Date of manufacture

2435182.03 12/2010 GB/D/F/E

WIKA operating instructions electronic contact, model 830 E 7

3. Specications / 4. Design and function

3. Specications

Specications

Range of operating voltage DC 10 ... 30 V

GB

Residual ripple max. 10 %
No-lead current ≤ 10 mA
Switching current ≤ 100 mA
Leakage current ≤ 100 µA
Function of switching element Normally open
Type of output PNP transistor

Voltage drop (with Imax.) ≤ 0.7 V

Reverse polarity protection

Anti-inductive protection 1 kV, 0.1 ms, 1 kΩ
Oscillator frequency approx. 1000 kHz
Electromagnetic compatibility

(EMC)

Ambient conditions and
temperature

Permissible ambient tempe­ratures

Installation

Ingress protection

Model 830 E

conditional U

must never be set directly to minus)

per EN 60947-5-2

in accordance with measuring instrument

-25 ... +70 °C

(depends on the basic instrument and is

found in the respective data sheet)

installed directly in the measuring instru­ment at the factory, maximum 2 switch
contacts per measuring instrument

per DIN EN 60529

(depends on the basic instrument and is

found in the respective data sheet)

(the output 3 or 4 switch

B

For further specications see WIKA data sheet AC 08.01 and the order

documentation.

4. Design and function

4.1 Description

Direct switching of small capacities which are usually required in connection

with a PLC can be realised by this inductive contact with integrated amplier

which is factory-installed directly into the measuring instrument.

WIKA operating instructions electronic contact, model 830 E8

2435182.03 12/2010 GB/D/F/E

4. Design and function / 5. Transport, packaging, storage

The familiar advantages with inductive contacts, such as an especially safe
contact operation, no wear at all by proximity contact operation as well as
virtually no reaction on the measuring system, thus enabling the accuracy of the
indication, are used in this context, too.

An additional control unit is not required.

The electronic contact with 2- or 3-wire design is realised with PNP output. The
operating voltage is 10 ... 30 V DC. The maximum switching current is 100 mA.

The model 830 E electronic contact is not intrinsically safe and therefore not
suitable for applications in potentially explosive atmospheres!

4.2 Scope of delivery

Cross-check scope of delivery with delivery note.

5. Transport, packaging and storage

5.1 Transport

Check instrument for any damage that may have been caused by transport.

Obvious damage must be reported immediately.

GB

5.2 Packaging

Do not remove packaging until just before mounting.
Keep the packaging as it will provide optimum protection during transport (e.g.

change in installation site, sending for repair).

5.3 Storage
Permissible conditions at the place of storage:

Storage temperature: In accordance with measuring instrument

2435182.03 12/2010 GB/D/F/E

WIKA operating instructions electronic contact, model 830 E 9

6. Commissioning, operation

6. Commissioning, operation

6.1 Mechanical connection

In accordance with the general technical regulations for pressure and tempera-

GB

ture measuring instruments (e.g. EN 837-2 or EN 13190). When screwing the

gauges in, the force required to do this must not be applied through the case

or the cable terminal box, but only through the spanner ats provided for this

purpose and using a suitable tool.

Installation with
open-ended spanner

With safety pressure gauges (see dial symbol k) ensure that the free space

behind the blow-out back is at least 15 mm.

Special requirements for the installation point

To avoid, amongst other things, switch signal "chatter", it must be ensured
that the instruments are mounted free of vibration. If the measuring point is not
adequately stable, a measuring instrument holder should be used for fastening

(and possibly via a exible capillary).

If vibrations cannot be avoided by means of suitable installation, instruments

with liquid lling should be used.
The instruments should be protected against coarse dirt and wide uctuations in

ambient temperature.

6.2 Electrical connection

The electrical connection must only be made by qualied skilled personnel. The

permissible electrical data, connection details and switching functions are given

on the product label axed to the instrument.

The connection terminals are appropriately marked.
The instruments must be connected to the equipotential bonding of the plant.

The electrical connection is made via a DIN EN 175301-803 connector.

WIKA operating instructions electronic contact, model 830 E10

2435182.03 12/2010 GB/D/F/E

6. Commissioning, operation

■

To connect a PLC control unit or for direct switching of small capacities

■

PNP transistor
With PNP switching apparatus, the switched output is a connection towards
PLUS. The load R
selected in a way not to exceed the maximum switching current of 100 mA.

Connection and function curcuit diagrams for electronic contact model 830 E,
control and switching electronics in the sensor, electrical connection via terminal
box

■

Flag emerges from slot sensor: Contact breaks

■

Flag retreats into slot sensor: Contact makes

between the switched ouput and the MINUS should be

L

(output not active)

(output active)

GB

2-wire system

PNP

With double contact

2nd contact

PNP

Measuring instrument

4

1

R

2

R

(load)

L

(2nd load)

L

PLC

+U

B

-

With double contact

Measuring instrument

3-wire system

PNP

2nd contact

PNP

2

1
3

4

R

(load)

R

L

(2nd load)

L

PLC

+U

-

B

2435182.03 12/2010 GB/D/F/E

WIKA operating instructions electronic contact, model 830 E 11

6. Commissioning, operation / 7. Maintenance and ...

6.3 Adjusting the set pointers

The setting of the set points is achieved using the adjustment lock in the
window with the aid of the adjustment key (part of the scope of delivery; found in

standard instruments on the side of the terminal box).

GB

Set pointer

Removable

Adjustment lock

adjustment key

The set pointers for the limit switches are freely adjustable over the full scale
range. For reasons of switching accuracy and long life of the mechanical

measuring systems, the switch points should be between 10 % and 90 % of the

measuring span.

7. Maintenance and cleaning

7.1 Maintenance

The instruments are maintenance-free.
The indicator and switching function should be checked once or twice every
year.
The instrument must be disconnected from the process to check the indication
and switching function with a pressure or temperature testing device.

Repairs must only be carried out by the manufacturer or appropriately qualied

skilled personnel.

7.2 Cleaning

CAUTION!

■

Prior to cleaning, disconnect the instrument from the mains.

■

Clean the instrument with a moist cloth (in soapy water).

■

Ensure that all the parts are dry before the power is switched on
again.

WIKA operating instructions electronic contact, model 830 E12

2435182.03 12/2010 GB/D/F/E

8. Dismounting and disposal

8. Dismounting and disposal

WARNING!

Residual media in dismounted instruments can result in a risk to
personnel, the environment and equipment.

Take sucient precautionary measures.

8.1 Dismounting

WARNING!

Risk of burns!

Let the instrument cool down suciently before dismounting it!

During dismounting there is a risk of dangerously hot pressure
media escaping.

Only disconnect the instruments once the system has been depressurised!

8.2 Disposal

Incorrect disposal can put the environment at risk.
Dispose of instrument components and packaging materials in an environmen-

tally compatible way and in accordance with the country-specic waste disposal

regulations.

GB

2435182.03 12/2010 GB/D/F/E

WIKA operating instructions electronic contact, model 830 E 13

GB

2435182.03 12/2010 GB/D/F/E

WIKA operating instructions electronic contact, model 830 E14

Inhalt

Inhalt

1. Allgemeines 16

2. Sicherheit 17

3. Technische Daten 20

4. Aufbau und Funktion 20

5. Transport, Verpackung und Lagerung 21

6. Inbetriebnahme, Betrieb 22

7. Wartung und Reinigung 24

8. Demontage und Entsorgung 25

D

2435182.03 12/2010 GB/D/F/E

WIKA Betriebsanleitung Elektronik-Kontakt, Typ 830 E 15

1. Allgemeines

1. Allgemeines

■

Der in der Betriebsanleitung beschriebene Elektronik-Kontakt wird nach den
neuesten Erkenntnissen konstruiert und gefertigt.
Alle Komponenten unterliegen während der Fertigung strengen Qualitäts-

und Umweltkriterien. Unsere Managementsysteme sind nach ISO 9001 und

D

ISO 14001 zertiziert.

■

Diese Betriebsanleitung gibt wichtige Hinweise zum Umgang mit dem
Elektronik-Kontakt. Voraussetzung für sicheres Arbeiten ist die Einhaltung
aller angegebenen Sicherheitshinweise und Handlungsanweisungen.

■

Die für den Einsatzbereich des Elektronik-Kontaktes geltenden örtlichen
Unfallverhütungsvorschriften und allgemeinen Sicherheitsbestimmungen
einhalten.

■

Die Betriebsanleitung ist Produktbestandteil und muss in unmittelbarer Nähe
des Elektronik-Kontaktes für das Fachpersonal jederzeit zugänglich aufbe­wahrt werden.

■

Das Fachpersonal muss die Betriebsanleitung vor Beginn aller Arbeiten
sorgfältig durchgelesen und verstanden haben.

■

Die Haftung des Herstellers erlischt bei Schäden durch bestimmungswidrige
Verwendung, Nichtbeachten dieser Betriebsanleitung, Einsatz ungenügend

qualizierten Fachpersonals sowie eigenmächtiger Veränderung am

Elektronik-Kontakt.

■

Es gelten die allgemeinen Geschäftsbedingungen in den Verkaufsunterlagen.

■

Technische Änderungen vorbehalten.

■

Weitere Informationen:

- Internet-Adresse: www.wika.de / www.wika.com

- Anwendungsberater:

Tel.: [phone]
Fax: [phone]

E-Mail: [e-mail]

WIKA Betriebsanleitung Elektronik-Kontakt, Typ 830 E16

2435182.03 12/2010 GB/D/F/E

1. Allgemeines / 2. Sicherheit

Symbolerklärung

WARNUNG!

… weist auf eine möglicherweise gefährliche Situation hin, die zum
Tod oder zu schweren Verletzungen führen kann, wenn sie nicht
gemieden wird.

VORSICHT!

… weist auf eine möglicherweise gefährliche Situation hin, die zu
geringfügigen oder leichten Verletzungen bzw. Sach- und Umwelt­schäden führen kann, wenn sie nicht gemieden wird.

Information

… hebt nützliche Tipps und Empfehlungen sowie Informationen für

einen ezienten und störungsfreien Betrieb hervor.

WARNUNG!

… weist auf eine möglicherweise gefährliche Situation hin, die

durch heiße Oberächen oder Flüssigkeiten zu Verbrennungen

führen kann, wenn sie nicht gemieden wird.

D

2. Sicherheit

WARNUNG!

Vor Montage, Inbetriebnahme und Betrieb sicherstellen, dass der
richtige Schaltkontakt ausgewählt wurde.
Bei Nichtbeachten können schwere Körperverletzungen und/oder
Sachschäden auftreten.

Weitere wichtige Sicherheitshinweise benden sich in den

einzelnen Kapiteln dieser Betriebsanleitung.

2.1 Bestimmungsgemäße Verwendung

Der Elektronik-Kontakt Typ 830 E dient zum Schalten von Schaltströmen bis
max. 100 mA.

2435182.03 12/2010 GB/D/F/E

WIKA Betriebsanleitung Elektronik-Kontakt, Typ 830 E 17

2. Sicherheit

Der Elektronik-Kontakt ist ausschließlich für den hier beschriebenen bestim­mungsgemäßen Verwendungszweck konzipiert und konstruiert und darf nur
dementsprechend verwendet werden.

Ansprüche jeglicher Art aufgrund von nicht bestimmungsgemäßer Verwendung
sind ausgeschlossen.

D

2.2 Personalqualikation

WARNUNG!

Verletzungsgefahr bei unzureichender Qualikation!

Unsachgemäßer Umgang kann zu erheblichen Personen- und
Sachschäden führen.

■

Die in dieser Betriebsanleitung beschriebenen Tätigkeiten nur

durch Fachpersonal nachfolgend beschriebener Qualikation

durchführen lassen.

Fachpersonal

Das Fachpersonal ist aufgrund seiner fachlichen Ausbildung, seiner Kenntnisse
der Mess- und Regelungstechnik und seiner Erfahrungen sowie Kenntnis der

landesspezischen Vorschriften, geltenden Normen und Richtlinien in der Lage,

die beschriebenen Arbeiten auszuführen und mögliche Gefahren selbstständig
zu erkennen.

2.3 Besondere Gefahren

WARNUNG!

Bei Montage, Inbetriebnahme und Betrieb dieser Geräte
unbedingt die entsprechenden nationalen Sicherheitsvorschriften

(z. B. VDE 0100) beachten.

WARNUNG!

Alle Arbeiten dürfen nur im spannungslosen Zustand erfolgen.

WARNUNG!

Messstoreste in ausgebauten Geräten können zur Gefährdung

von Personen, Umwelt und Einrichtung führen.
Ausreichende Vorsichtsmaßnahmen ergreifen.

2435182.03 12/2010 GB/D/F/E

WIKA Betriebsanleitung Elektronik-Kontakt, Typ 830 E18

2. Sicherheit

2.4 Beschilderung / Sicherheitskennzeichnungen

Typenschild

Herstellungsdatum

Symbolerklärung

Vor Montage und Inbetriebnahme des Druckmessgerätes
unbedingt die Betriebsanleitung lesen!

CE, Communauté Européenne

Geräte mit dieser Kennzeichnung stimmen überein mit den

zutreenden europäischen Richtlinien.

D

2435182.03 12/2010 GB/D/F/E

WIKA Betriebsanleitung Elektronik-Kontakt, Typ 830 E 19

3. Technische Daten / 4. Aufbau und Funktion

3. Technische Daten

Technische Daten

Betriebsspannungsbereich DC 10 ... 30 V
Restwelligkeit max. 10 %
Leerlaufstrom ≤ 10 mA

D

Schaltstrom ≤ 100 mA
Reststrom ≤ 100 µA
Schaltelementefunktion Schließer
Ausgangsart PNP-Transistor

Spannungsabfall (bei Imax.) ≤ 0,7 V

Verpolungsschutz bedingt U

Induktionsschutz 1 kV, 0,1 ms, 1 kΩ
Oszillatorfrequenz ca. 1000 kHz
Elektromagnetische Verträglichkeit

(EMV)

Umgebungsbedingungen und

-temperatur
Zulässige Umgebungs-

temperaturen

Einbau

Schutzart

Typ 830 E

3 oder 4 darf niemals direkt auf Minus

gelegt werden)

nach EN 60947-5-2

entsprechend Messgerät

-25 ... +70 °C

(hängt vom Grundgerät ab und ist dem

entsprechenden Datenblatt zu entnehmen)

werkseitig direkt in das Messgerät,
maximal 2 Schaltkontakte je Messgerät

nach DIN EN 60529

(hängt vom Grundgerät ab und ist dem

entsprechenden Datenblatt zu entnehmen)

(der geschaltete Ausgang

B

Weitere technische Daten siehe WIKA Datenblatt AC 08.01 und
Bestellunterlagen.

4. Aufbau und Funktion

4.1 Beschreibung

Durch diesen Induktivkontakt mit integriertem Schaltverstärker Typ 830 E, der
werkseitig direkt in das Messgerät eingebaut ist, können kleine Leistungen, wie

beispielsweise bei speicherprogrammierbaren Steuerungen (SPS) üblich, direkt

geschaltet werden.

WIKA Betriebsanleitung Elektronik-Kontakt, Typ 830 E20

2435182.03 12/2010 GB/D/F/E

4. Aufbau, Funktion / 5. Transport, Verpackung, Lagerung

Die von den Induktivkontakten bekannten Vorteile, wie besonders sichere
Kontaktgabe, keinerlei Verschleiß durch berührungslose Kontaktgabe sowie
praktisch keine Rückwirkungen auf das Messsystem, werden auch hier genutzt.

Ein zusätzliches Steuergerät ist nicht erforderlich.

Der Elektronik-Kontakt ist in 2- oder 3-Leiter Technik mit PNP-Ausgang
realisiert, wobei der Betriebsspannungsbereich DC 10 ... 30 V beträgt und der
maximale Schaltstrom 100 mA ist.

Der Elektronik-Kontakt Typ 830 E ist nicht eigensicher und deshalb nicht
geeignet für Anwendungen in explosionsgefährdeten Bereichen!

4.2 Lieferumfang

Lieferumfang mit dem Lieferschein abgleichen.

5. Transport, Verpackung und Lagerung

5.1 Transport

Gerät auf eventuell vorhandene Transportschäden untersuchen.

Oensichtliche Schäden unverzüglich mitteilen.

5.2 Verpackung

Verpackung erst unmittelbar vor der Montage entfernen.
Die Verpackung aufbewahren, denn diese bietet bei einem Transport einen

optimalen Schutz (z. B. wechselnder Einbauort, Reparatursendung).

5.3 Lagerung
Zulässige Bedingungen am Lagerort:

Lagertemperatur: entsprechend Messgerät

D

2435182.03 12/2010 GB/D/F/E

WIKA Betriebsanleitung Elektronik-Kontakt, Typ 830 E 21

6. Inbetriebnahme, Betrieb

6. Inbetriebnahme, Betrieb

6.1 Mechanischer Anschluss

Entsprechend den allgemeinen technischen Regeln für Druck- bzw. Tempe-

raturmessgeräte (z. B. EN 837-2 bzw. EN 13190). Beim Einschrauben der

Geräte darf die dazu erforderliche Kraft nicht über das Gehäuse oder die

D

Kabelanschlussdose aufgebracht werden, sondern mit geeignetem Werkzeug

nur über die dafür vorgesehenen Schlüsselächen.

Montage mit
Gabelschlüssel

Bei Sicherheitsdruckmessgeräten (zu erkennen am Zierblattsymbol k)

ist darauf zu achten, dass der Freiraum hinter der ausblasbaren Rückwand
mindestens 15 mm beträgt.

Besondere Anforderungen an die Einbaustelle

Um u. a. ein „Flattern“ des Schaltsignals zu vermeiden, ist dafür zu sorgen,
dass die Geräte erschütterungsfrei montiert sind. Ist die Messstelle nicht stabil

genug, sollte (evtl. über eine exible Kapillarleitung) die Befestigung mittels

Messgerätehalterung erfolgen.

Können Erschütterungen nicht durch geeignete Installationen vermieden
werden, dann sollten Geräte mit Flüssigkeitsfüllung eingesetzt werden.
Die Geräte sind vor grober Verschmutzung und starken Schwankungen der
Umgebungstemperatur zu schützen.

6.2 Elektrischer Anschluss

Der elektrische Anschluss darf nur durch qualiziertes Personal erfolgen. Die

zulässigen Anschlusswerte, Belegung der Anschlüsse und die Schaltfunktionen
sind dem Typenschild, welches am Gerät angebracht ist, zu entnehmen.

Die Anschlussklemmen sind entsprechend gekennzeichnet.
Die Geräte sind in den Potenzialausgleich der Anlage mit einzubeziehen.

Der elektrische Anschluss erfolgt über Stecker DIN EN 175301-803.

WIKA Betriebsanleitung Elektronik-Kontakt, Typ 830 E22

2435182.03 12/2010 GB/D/F/E

6. Inbetriebnahme, Betrieb

■

Zum Anschluss einer SPS-Steuereinheit bzw. zum direkten Schalten kleiner
Leistungen

■

PNP-Transistor
Bei PNP-schaltenden Geräten stellt der geschaltete Ausgang eine
Ver-bindung nach PLUS dar. Die Last R
Ausgang und dem MINUS ist so zu wählen, dass der max. Schaltstrom von
100 mA nicht überschritten wird.

Anschluss- und Funktionsschaltbild für Elektronik-Kontakt Typ 830 E, Steuer­und Schaltelektronik im Initiator, elektrischer Anschluss über Kabeldose

■

Steuerfahne aus dem Schlitzinitiator: Kontakt oen

■

Steuerfahne im Schlitzinitiator: Kontakt geschlossen

zwischen dem geschalteten

L

(Ausgang nicht aktiv)

(Ausgang aktiv)

D

2-Leiter-Ausführung

PNP

Bei Zweifachkontakt

2. Kontakt

PNP

Messgerät

4

1

2

(Last)

R

L

R

(2. Last)

L

SPS

+U

B

-

Bei Zweifachkontakt

3-Leiter-Ausführung

2

1

PNP

2. Kontakt

PNP

Messgerät

3

4

R

L

(2. Last)

R

L

(Last)

SPS

+U

-

B

2435182.03 12/2010 GB/D/F/E

WIKA Betriebsanleitung Elektronik-Kontakt, Typ 830 E 23

6. Inbetriebnahme, Betrieb / 7. Wartung und Reinigung

6.3 Einstellen der Sollwertzeiger

Das Einstellen der Sollwerte erfolgt über das Verstellschloss in der Sichtscheibe

mit Hilfe des Verstellschlüssels (gehört zum Lieferumfang; bendet sich bei
Standardgeräten seitlich an der Kabeldose).

D

Sollwertzeiger

Verstellschloss

abnehmbarer
Verstellschlüssel

Die Sollwertzeiger der Grenzwertschalter sind im gesamten Skalenbereich
frei einstellbar. Aus Gründen der Schaltgenauigkeit und der Lebensdauer der

mechanischen Messsysteme sollen die Schaltpunkte zwischen 10 % und 90 %

der Messspanne liegen.

7. Wartung und Reinigung

7.1 Wartung

Diese Geräte sind wartungsfrei.
Eine Überprüfung der Anzeige und der Schaltfunktion sollte etwa 1 bis 2 mal pro
Jahr erfolgen.
Zur Prüfung von Anzeige und Schaltfunktion ist das Gerät vom Prozess zu
trennen und mit einer Druck- oder Temperaturprüfvorrichtung zu kontrollieren.

Reparaturen sind ausschließlich vom Hersteller oder entsprechend qualizier­tem Fachpersonal durchzuführen.

7.2 Reinigung

VORSICHT!

■

Vor der Reinigung das Gerät ordnungsgemäß vom Netz
trennen.

■

Das Gerät mit einem feuchten Tuch (in Seifenlauge) reinigen.

■

Vor Wiedereinschalten des Stromes sicherstellen, dass alle
Teile trocken sind.

WIKA Betriebsanleitung Elektronik-Kontakt, Typ 830 E24

2435182.03 12/2010 GB/D/F/E

8. Demontage und Entsorgung

8. Demontage und Entsorgung

WARNUNG!

Messstoreste in ausgebauten Geräten können zur Gefährdung

von Personen, Umwelt und Einrichtung führen.
Ausreichende Vorsichtsmaßnahmen ergreifen.

8.1 Demontage

WARNUNG!

Verbrennungsgefahr!
Vor dem Ausbau das Gerät ausreichend abkühlen lassen!
Beim Ausbau besteht Gefahr durch austretende, gefährlich heiße

Messstoe.

Geräte nur im drucklosen Zustand demontieren!

8.2 Entsorgung

Durch falsche Entsorgung können Gefahren für die Umwelt entstehen.
Gerätekomponenten und Verpackungsmaterialien entsprechend den landes-

spezischen Abfallbehandlungs- und Entsorgungsvorschriften umweltgerecht

entsorgen.

D

2435182.03 12/2010 GB/D/F/E

WIKA Betriebsanleitung Elektronik-Kontakt, Typ 830 E 25

D

2435182.03 12/2010 GB/D/F/E

WIKA Betriebsanleitung Elektronik-Kontakt, Typ 830 E26

Sommaire

Sommaire

1. Généralités 28

2. Sécurité 29

3. Caractéristiques techniques 32

4. Conception et fonction 32

5. Transport, emballage et stockage 33

6. Mise en service, exploitation 34

7. Entretien et nettoyage 36

8. Démontage et mise au rebut 37

F

2435182.03 12/2010 GB/D/F/E

WIKA mode d'emploi contact électronique, type 830 E 27

1. Généralités

1. Généralités

■

Le contact électronique décrit dans le mode d'emploi est conçu et fabriqué
selon les dernières technologies en vigueur. Tous les composants sont
soumis à des critères de qualité et d'environnement stricts durant la fabrica-

tion. Nos systèmes de gestion sont certiés selon ISO 9001 et ISO 14001.

■

Ce mode d'emploi donne des indications importantes concernant l'utilisation
du contact électronique. Il est possible de travailler en toute sécurité avec ce

F

produit en respectant toutes les consignes de sécurité et d’utilisation.

■

Respecter les prescriptions locales de prévention contre les accidents et les
prescriptions générales de sécurité en vigueur pour le domaine d'application
du contact électronique.

■

Le mode d'emploi est partie intégrante du produit et doit être conservé à
proximité immédiate du contact électronique et, à tout moment, le personnel

qualié doit y avoir accès.

■

Le personnel qualié doit, avant de commencer toute opération, avoir lu

soigneusement et compris le mode d’emploi.

■

La responsabilité du fabricant n'est pas engagée en cas de dommages
provoqués par une utilisation non conforme à l'usage prévu, de non respect

de ce mode d'emploi, d'utilisation de personnel peu qualié de même qu'en
cas de modications du contact électronique eectuées par l'utilisateur.

■

Les conditions générales de vente mentionnées dans les documents de
vente s'appliquent.

■

Sous réserve de modications techniques.

■

Pour de plus amples informations :

- Consulter notre site Internet : www.wika.fr

- Conseiller applications :

Tél. : [phone]
Fax : [phone]

E-mail : [e-mail]

WIKA mode d'emploi contact électronique, type 830 E28

2435182.03 12/2010 GB/D/F/E

1. Généralités / 2. Sécurité

Explication des symboles

AVERTISSEMENT !

… indique une situation présentant des risques susceptibles de
provoquer la mort ou des blessures graves si elle n'est pas évitée.

ATTENTION !

… indique une situation potentiellement dangereuse et susceptible
de provoquer de légères blessures ou des dommages matériels et
pour l'environnement si elle n'est pas évitée.

Information

… met en exergue les conseils et recommandations utiles de
même que les informations permettant d'assurer un fonctionne-

ment ecace et normal.

AVERTISSEMENT !

… indique une situation présentant des risques susceptibles de
provoquer des brûlures dues à des surfaces ou liquides chauds si
elle n'est pas évitée.

F

2. Sécurité

AVERTISSEMENT !

Avant le montage, la mise en service et le fonctionnement,
s'assurer que le contact électrique a été choisi de façon adéquate.
Le non-respect de cette consigne peut entraîner des blessures
corporelles et/ou des dégâts matériels graves.

Vous trouverez d'autres consignes de sécurité dans les sections
individuelles du présent mode d'emploi.

2.1 Utilisation conforme à l'usage prévu

Le contact électronique type 830 E sert à commuter des courants de
commutation jusqu'à max. 100 mA.

2435182.03 12/2010 GB/D/F/E

WIKA mode d'emploi contact électronique, type 830 E 29

2. Sécurité

Le contact électronique est conçu et construit exclusivement pour une utilisation
conforme à l'usage prévu décrit ici et ne doit être utilisé qu'en conséquence.

Aucune réclamation n'est recevable en cas d‘utilisation non conforme à l‘usage
prévu.

2.2 Qualication du personnel

F

Personnel qualié

En raison de sa formation spécialisée, de ses connaissances dans le domaine
de la technique de mesure et de régulation et de son expérience de même que
de sa connaissance des prescriptions nationales, des normes et des directives

en vigueur, le personnel qualié est en mesure d'eectuer les travaux décrits et

de reconnaître de manière autonome les dangers potentiels.

AVERTISSEMENT !

Danger de blessure en cas de qualication insusante !

Une utilisation non conforme peut entraîner d'importants
dommages corporels et matériels.

■

Les opérations décrites dans ce mode d'emploi ne doivent être

eectuées que par un personnel ayant la qualication décrite

ci-après.

2.3 Dangers particuliers

AVERTISSEMENT !

Lors du montage, de la mise en service et du fonctionnement
de ces instruments, respectez impérativement les consignes de

sécurité nationales pertinentes (p. ex. VDE 0100).

AVERTISSEMENT !

Toutes les interventions doivent être eectuées hors tension.

AVERTISSEMENT !

Les restes de uides se trouvant dans des appareils démontés

peuvent mettre en danger les personnes, l'environnement ainsi
que l'installation.

Prendre des mesures de sécurité susantes.

2435182.03 12/2010 GB/D/F/E

WIKA mode d'emploi contact électronique, type 830 E30

2. Sécurité

2.4 Etiquetage / Marquages de sécurité

Plaque signalétique

Explication des symboles

Lire impérativement le mode d‘emploi avant le montage et la
mise en service du manomètre !

CE, Communauté Européenne

Les appareils avec ce marquage sont conformes aux directives
européennes pertinentes.

F

Date de fabrication

2435182.03 12/2010 GB/D/F/E

WIKA mode d'emploi contact électronique, type 830 E 31

3. Caractéristiques techniques / 4. Conception et fonction

3. Caractéristiques techniques

Caractéristiques techniques

Plage de tension de service CC 10 ... 30 V
Ondulation résiduelle max. 10 %
Courant à vide ≤ 10 mA
Courant de commutation ≤ 100 mA
Courant résiduel ≤ 100 µA

F

Fonction de commutation Contact à fermeture
Type de sortie Transistor PNP

Perte de tension (pour Imax.) ≤ 0,7 V

Protection contre fausse polarité

Protection contre fausse polarité 1 kV, 0,1 ms, 1 kΩ
Fréquence de l'oscillateur environ 1000 kHz
Compatibilité électromagnétique

(CEM)

Conditions ambiantes et
température ambiante

Températures ambiantes
admissibles

Montage

Indice de protection

Type 830 E

conditionne U

4 ne doit jamais être mise au moins)

selon EN 60947-5-2

selon l'instrument de mesure

-25 ... +70 °C

(dépend de l'instrument de base et est

indiqué dans la che technique respective.

en usine directement dans le manomètre,
2 contacts électriques max. par manomètre

selon DIN EN 60529

(dépend de l'instrument de base et est

indiqué dans la che technique respective.

(la sortie commutée 3 ou

B

Pour les autres caractéristiques techniques, voir che technique WIKA AC 08.01

et les documents de commande.

4. Conception et fonction

4.1 Description

Par l'intermédiaire de ce contact inductif type 830 E avec amplicateur intégré

qui est monté d'usine dans l'instrument de mesure, il est possible de commuter
directement de petites charges, comme par exemple dans le cas des micro­automates programmables.

WIKA mode d'emploi contact électronique, type 830 E32

2435182.03 12/2010 GB/D/F/E

4. Conception et fonction / 5. Transport, emballage ...

On retrouve les avantages connus des contacts inductifs, comme la sécurité
de commutation, aucune usure par commutation sans contact mécanique ainsi

que pratiquement pas d'inuence sur le système de mesure.

Un relais amplicateur de commande supplémentaire n'est pas nécessaire.

Ce contact électronique à deux ou trois ls possède sortie PNP. La tension

d'alimentation se trouve dans la plage de DC 10 à 30 V et le courant de
commutation maxi est de 100 mA.

Le contact électronique type 830 E n'est pas à sécurité intrinsèque et pour
cette raison pas approprié pour les atmosphères explosibles!

4.2 Détail de la livraison

Comparer le détail de la livraison avec le bordereau de livraison.

5. Transport, emballage et stockage

5.1 Transport

Vérier s'il existe des dégâts sur l'appareil liés au transport.

Communiquer immédiatement les dégâts constatés.

5.2 Emballage

N'enlever l'emballage qu'avant le montage.

Conserver l'emballage, celui-ci ore, lors d'un transport, une protection optimale
(par ex. changement de lieu d'utilisation, renvoi pour réparation).

F

5.3 Stockage
Conditions admissibles sur le lieu de stockage :

Température de stockage: selon l'instrument de mesure

2435182.03 12/2010 GB/D/F/E

WIKA mode d'emploi contact électronique, type 830 E 33

6. Mise en service, exploitation

6. Mise en service, exploitation

6.1 Raccordement mécanique

Conformément aux règles techniques générales pour les manomètres et

thermomètres (par exemple EN 837-2 ou EN 13190). Lors du vissage des

instruments, la force nécessaire ne doit pas être appliquée via le boîtier ou la
boîte de connexion, mais seulement via les clefs plates prévues au moyen d'un
outil approprié.

F

Montage avec clé
à fourche

Pour les manomètres en exécution de sécurité (reconnaissables au symbole k

sur le cadran), il faut faire attention à ce que l‘espace libre à l‘arrière de

l‘appareil soit au minimum de 15 mm.

Exigences particulières relativement au point de montage

Pour empêcher un "vacillement" des signaux de commutation, il faut veiller à ce
que les instruments soient monté de façon à être protégés des vibrations. Si le
point de mesure n'est pas assez stable, il est recommandé (éventuellement via

un capillaire exible) de xer l'instrument au moyen d'un support approprié.

S‘il n‘est pas possible de supprimer les vibrations par un montage approprié, il
faut utiliser des instruments à remplissage de liquide.
Les instruments doivent être protégés contre un encrassement important et

contre les uctuations de la température ambiante.

6.2 Branchement électrique

Les travaux de raccordement électrique ne doivent être eectués que par
le personnel qualié pour ce faire. Pour la puissance connectée admissible,

l'occupation des bornes de branchement et les fonctions de commutation, on se
reportera à la plaque signalétique qui est apposée sur l'instrument.

Les bornes de branchement sont caractérisées en conséquence.
Les appareils sont à inclure dans la compensation de potentiel de l’installation.

Le raccord électrique est eectué à l'aide d'un connecteur DIN EN 175301-803.

WIKA mode d'emploi contact électronique, type 830 E34

2435182.03 12/2010 GB/D/F/E

6. Mise en service, exploitation

■

Pour branchement à un micro-automate programmable ou pour commuter
directement une petite puissance

■

Transistor PNP
Pour les appareils commutants PNP, la sortie commutée établit une liaison au
plus. La charge R
façon à ce qu'un courant de 100 mA ne soit pas dépassé.

entre la sortie commutée et le moins doit être choisie de

L

Branchement et schéma de fonctionnement pour le contact électronique type
830 E, circuit de commande et de commutation dans le détecteur, branchement
électrique par le boîtier raccord

■

Drapeau hors du détecteur: contact ouvert

(sortie non active)

■

Drapeau dans le détecteur: contact fermé

(sortie active)

Système à 2-ls

4

1

R

PNP

Avec contact double Avec contact double

2ème contact

L

(charge)

2

R

(2ème charge)

PNP

Instrument de mesure

L

SPS

+U

-

B

Système à 3-ls

PNP

2ème contact

PNP

Instrument de mesure

2

1
3

R

L

(charge)

4

(2ème charge)

R

L

SPS

+U

-

B

F

2435182.03 12/2010 GB/D/F/E

WIKA mode d'emploi contact électronique, type 830 E 35

6. Mise en service, exploitation / 7. Entretien et nettoyage

6.3 Réglage de la valeur de consigne

Le réglage des valeurs de consigne s‘eectue via l'orice de réglage dans le

cadran à l‘aide de la clef de réglage (fournie avec l‘appareil, elle se trouve,

dans les modèles standard, sur le côté du boîtier de raccordement).

Indicateur de

F

la valeur
de consigne

Orice de réglage

Clef de réglage
amovible

Les indicateurs de valeur de consigne des seuils peuvent être réglés librement
sur toute l‘échelle de mesure. Pour des raisons de précision et de sécurité de

commutation, et an de ne pas porter préjudice à la durée de vie des appareils,
il est recommandé de xer les points de commutation entre 10 % et 90 % de

l‘échelle.

7. Entretien et nettoyage

7.1 Entretien

Ces appareils ne nécessitent aucun entretien.

Un contrôle de l’achage et des fonctions de commande est recommandé 1 à

2 fois/an.

Pour contrôler l'achage et la fonction de commutation, l'appareil doit être

isolé du processus de mesure et contrôlé à l'aide d'un dispositif de contrôle de
pression ou de température.

Toute réparation doit être exclusivement conée au fabricant ou au personnel
qualié correspondant.

7.2 Nettoyage

ATTENTION !

■

Avant le nettoyage, il est impératif de séparer l'appareil du
secteur conformément aux prescriptions.

■

Nettoyer l'appareil avec un chion humide (savon de Marseille).

■

Avant de remettre l'appareil sous tension, s'assurer que toutes
les pièces sont complètement sèches.

WIKA mode d'emploi contact électronique, type 830 E36

2435182.03 12/2010 GB/D/F/E

8. Démontage et mise au rebut

8. Démontage et mise au rebut

AVERTISSEMENT !

Les restes de uides se trouvant dans des appareils démontés

peuvent mettre en danger les personnes, l'environnement ainsi
que l'installation.

Prendre des mesures de sécurité susantes.

8.1 Démontage

AVERTISSEMENT !

Danger de brûlure !

Avant le démontage, laisser refroidir susamment l'appareil !
Danger de brûlure lié à l'écoulement de uides dont la température

représente un danger.

Démonter les instruments de mesure uniquement en état exempt de pression !

8.2 Mise au rebut

Une mise au rebut inadéquate peut entraîner des dangers pour l'environnement.
Éliminer les composants des appareils et les matériaux d‘emballage conformé­ment aux prescriptions nationales pour le traitement et l‘élimination des déchets
et aux lois de protection de l‘environnement en vigueur.

F

2435182.03 12/2010 GB/D/F/E

WIKA mode d'emploi contact électronique, type 830 E 37

F

2435182.03 12/2010 GB/D/F/E

WIKA mode d'emploi contact électronique, type 830 E38

Contenido

Contenido

1. Información general 40

2. Seguridad 41

3. Datos técnicos 44

4. Diseño y función 44

5. Transporte, embalaje y almacenamiento 45

6. Puesta en servicio, funcionamiento 46

7. Mantenimiento y limpieza 48

8. Desmontaje y eliminación 49

E

2435182.03 12/2010 GB/D/F/E

WIKA manual de instrucciones contacto electrónico, modelo 830 E 39

1. Información general

1. Información general

■

El contacto electrónico descrito en el manual de instrucciones está
construido y fabricado según los conocimientos actuales. Todos los
componentes están sujetos a criterios rígidos de calidad y medio ambiente

durante la producción. Nuestros sistemas de gestión están certicados
según ISO 9001 e ISO 14001.

■

Este manual de instrucciones proporciona indicaciones importantes acerca
del contacto electrónico. Para que el trabajo con este instrumento sea seguro
es imprescindible cumplir con todas las instrucciones de seguridad y manejo

E

indicadas.

■

Cumplir siempre las normativas sobre la prevención de accidentes y
las normas de seguridad en vigor en el lugar de utilización del contacto
electrónico.

■

El manual de instrucciones es una parte integrante del contacto electrónico
y debe guardarse en la proximidad del mismo para que el personal
especializado pueda consultarlo en cualquier momento.

■

El personal especializado debe haber leído y entendido el manual de
instrucciones antes de comenzar cualquier trabajo.

■

El fabricante queda exento de cualquier responsabilidad en caso de daños

causados por un uso no conforme a la nalidad prevista, la inobservancia del
presente manual de instrucciones, un manejo por personal insucientemente
cualicado así como una modicación no autorizada del contacto

electrónico.

■

Se aplican las condiciones generales de venta incluidas en la
documentación de venta.

■

Modicaciones técnicas reservadas.

■

Para obtener más informaciones consultar:

- Página web: www.wika.es

- Servicio técnico:

Tel.: [phone]
Fax: [phone]

E-Mail: [e-mail]

WIKA manual de instrucciones contacto electrónico, modelo 830 E40

2435182.03 12/2010 GB/D/F/E

1. Información general / 2. Seguridad

Explicación de símbolos

¡ADVERTENCIA!

... indica una situación probablemente peligrosa que pueda causar
la muerte o lesiones graves si no se evita.

¡CUIDADO!

... indica una situación probablemente peligrosa que pueda causar
lesiones leves o medianas o daños materiales y medioambientales
si no se evita.

Información

... marca consejos y recomendaciones útiles así como informacio-

nes para una utilización ecaz y libre de fallos.

¡ADVERTENCIA!

... indica una situación probablemente peligrosa que pueda causar

quemaduras debido a supercies o líquidos calientes, si no se

evita.

2. Seguridad

E

¡ADVERTENCIA!

Antes del montaje, la puesta en servicio y el funcionamiento
asegurarse de que se haya seleccionado el contacto eléctrico
adecuado.
Riesgo de lesiones graves y/o daños materiales en caso de
inobservancia.

Los distintos capítulos de este manual de instrucciones contienen
otras importantes indicaciones de seguridad.

2.1 Uso conforme a lo previsto

El contacto electrónico modelo 830 E sirve para conmutar corrientes hasta
máx. 100 mA.

2435182.03 12/2010 GB/D/F/E

WIKA manual de instrucciones contacto electrónico, modelo 830 E 41

2. Seguridad

El contacto electrónico ha sido diseñado y construido únicamente para la

nalidad aquí descrita y debe utilizarse en conformidad a la misma.

No se admite ninguna reclamación debido a un manejo inadecuado.

2.2 Cualicación del personal

¡ADVERTENCIA!

¡Riesgo de lesiones debido a una insuciente cualicación!

E

Personal especializado

Debido a su formación profesional, a sus conocimientos de la técnica de
regulación y medición así como a su experiencia y su conocimiento de las
normativas, normas y directivas vigentes en el país de utilización el personal
especializado es capaz de ejecutar los trabajos descritos y reconocer posibles
peligros por sí solo.

2.3 Riesgos especícos

Un manejo no adecuado puede causar considerables daños
personales y materiales.

■

Las actividades descritas en este manual de instrucciones
deben realizarse únicamente por personal especializado con la

consiguiente cualicación.

¡ADVERTENCIA!

Es imprescindible observar las prescripciones nacionales de

seguridad (p. ej. VDE 0100) durante el montaje, la puesta en

servicio y la operación de estos aparatos.

¡ADVERTENCIA!

Todos los trabajos que se ejecuten en los instrumentos han de
hacerse sin someter el instrumento a presión.

¡ADVERTENCIA!

Restos de medios en instrumentos desmontados pueden causar
riesgos para personas, medio ambiente e instalación.
Tomar adecuadas medidas de precaución.

WIKA manual de instrucciones contacto electrónico, modelo 830 E42

2435182.03 12/2010 GB/D/F/E

2. Seguridad

2.4 Rótulos / Marcajes de seguridad

Placa indicadora de modelo

Explicación de símbolos

¡Es absolutamente necesario leer el manual de instrucciones
antes del montaje y la puesta en servicio del instrumento!

CE, Communauté Européenne

Los instrumentos con este marcaje cumplen las directivas
europeas aplicables.

E

Fecha de fabricación

2435182.03 12/2010 GB/D/F/E

WIKA manual de instrucciones contacto electrónico, modelo 830 E 43

3. Datos técnicos / 4. Diseño y función

3. Datos técnicos

Datos técnicos

Rango de tensiones de servicio DC 10 ... 30 V
Ondulación residual máx. 10 %
Corriente en vacío ≤ 10 mA
Corriente de conmutación ≤ 100 mA
Corriente residual ≤ 100 µA
Función del elemento de

conmutación

E

Tipo de salida Transistor PNP

Caída de tensión (a Imax.) ≤ 0,7 V

Protección contra inversión de
polaridad condiciona U

Antiinducción 1 kV, 0,1 ms, 1 kΩ
Frequencia de oscilación aprox. 1000 kHz
Compatibilidad electromagnética

(CEM)

Condiciones ambientales y
temperatura ambiente

Temperaturas ambientales
admisibles

Instalación

Tipo de protección

Modelo 830 E

Contacto normalmente abierto

3 ó 4 directamente al polo negativo)

según EN 60947-5-2

dependiendo del instrumento de medición

-25 ... +70 °C

(depende del instrumento básico; consulte

la hoja técnica correspondiente)

en la fábrica directamente en el instrumento
de medición, máx. 2 contactos eléctricos por
instrumento de medición

según DIN EN 60529

(depende del instrumento básico; consulte

la hoja técnica correspondiente)

(nunca conectar las salidas

B

Para más datos técnicos véase la hoja técnica de WIKA AC 08.01 y la
documentación de pedido.

4. Diseño y función

4.1 Descripción

Mediante este contacto inductivo con amplicador de conmutación

incorporado, modelo 830 E, integrado directamente en la fábrica en el
instrumento de medición, se pueden conmutar directamente leves potencias

habituales, por ejemplo en controles lógicos programables (PLC).

WIKA manual de instrucciones contacto electrónico, modelo 830 E44

2435182.03 12/2010 GB/D/F/E

4. Diseño y función / 5. Transporte, embalaje ...

Aquí se aprovechan las conocidas ventajas de los contactos inductivos, como

la conmutación able sin desgaste, provocado por efectos redundantes al

sistema de medición.

Un equipo de adicional de control no es necesario.

El contacto electrónico está disponible con 2 ó 3 conmutadores con salida
PNP. El rango de tensiones de servicio es de DC 10 ... 30 V, y la corriente de
conmutación máxima de 100 mA.

¡El contacto electrónico 830 E no es de seguridad intrínseca y por lo tanto no
es adecuado para el uso en atmósferas potencialmente explosivas!

4.2 Volumen de suministro

Comprobar mediante el albarán si se ha entregado la totalidad de las piezas.

5. Transporte, embalaje y almacenamiento

5.1 Transporte

Comprobar si el instrumento presenta eventuales daños causados en el
transporte.

Noticar de inmediato cualquier daño evidente.

5.2 Embalaje

No quitar el embalaje hasta justo antes del montaje.
Guardar el embalaje porque es la protección ideal durante el transporte (por
ejemplo si el lugar de instalación cambia o si se envía el instrumento para

posibles reparaciones).

5.3 Almacenamiento
Condiciones admisibles en el lugar de almacenamiento:

Temperatura de almacenamiento: en fucnión del instrumento de medición

E

2435182.03 12/2010 GB/D/F/E

WIKA manual de instrucciones contacto electrónico, modelo 830 E 45

6. Puesta en servicio, funcionamiento

6. Puesta en servicio, funcionamiento

6.1 La conexión mecánica

Conforme a las normas técnicas generales para manómetros o termómetros

(por ejemplo, EN 837-2 ó EN 13190). La fuerza necesaria para conectar el

instrumento no debe ser aplicada a través de la caja o del borne sino sólo a

través de las supercies previstas para la llave en el cuello cuadrado del racor

mediante una herramienta adecuada.

E

Montaje mediante
llave de boca

En caso de manómetros de seguridad (indicados por la inscripción k en la

esfera) se debe vigilar que el espacio detrás de la pared trasera de escape es

de 15 mm como mínimo.

Requerimientos especiales en el lugar de instalación

Para prevenir, por ejemplo la oscilación de la señal de conmutación, asegurarse
de que los instrumentos estén montados libre de vibraciones. Si el punto

de montaje no está lo sucientemente estable, se debe efectuar la sujeción

mediante un soporte de instrumentos de medición (si es necesario, mediante

un tubo capilar exible).

En el caso de no poder evitar las vibraciones mediante las instalaciones
apropiadas, deben instalarse instrumentos con relleno de líquido.
Se deben proteger los aparatos contra contaminación y fuertes oscilaciones de
la temperatura ambiente.

6.2 Conexión eléctrica

La conexión eléctrica sólo la puede realizar personal cualicado. Consultar

la placa indicadora de tipo del instrumento para los valores de conexión
permitidos, la asignación de pin y las funciones de conmutación.

Las bornes están marcados.
Integrar los instrumentos en la conexión equipotencial de la instalación.

2435182.03 12/2010 GB/D/F/E

WIKA manual de instrucciones contacto electrónico, modelo 830 E46

6. Puesta en servicio, funcionamiento

La conexión eléctrica se realiza mediante conector DIN EN 175301-803.

■

Para conectar una unidad de control PLC o para conmutar potencias bajas
directamente

■

Transistor PNP
En combinación con transistores PNP, la salida conmutada representa
una conexión con el polo POSITIVO. Seleccione la carga R
conmutada y el polo NEGATIVO de tal forma que no se exceda la corriente
máxima de conmutación de 100 mA.

entre la salida

L

Esquema de conexiones y las funciones para contactos electrónicos del
modelo 830 E, sistema electrónico de control y conmutación en el sensor de
proximidad, conexión eléctrica por medio de una caja de conexiones

■

Banderola de control sale de la ranura
del sensor de proximidad: contacto abierto (salida inactiva)

■

Banderola de control dentro de la
ranura del sensor de proximidad: contacto cerrado (salida activa)

Versión de 2 conductores

4

1

PNP

Con contacto doble

2o contacto

2

PNP

Instrumento de medición

(carga)

R

L

R

(2a carga)

L

PLC

+U

-

B

Versión de 3 conductores

2

1

PNP

Con contacto doble

2o contacto

PNP

Instrumento de medición

3

4

(carga)

R

L

(2a carga)

R

L

PLC

+U

-

E

B

2435182.03 12/2010 GB/D/F/E

WIKA manual de instrucciones contacto electrónico, modelo 830 E 47

6. Puesta en servicio, funcionamiento / 7. Mantenimiento ...

6.3 Ajuste de los indicadores de valor nominal

El ajuste de los valores nominales se hace a través del cierre de ajuste en la
mirilla, utilizando la llave de ajuste (incluido en el suministro; se encuentra en un

lado de la caja de cable para versiones estándar).

Indicador de
valor nominal

E

Llave de ajuste

Cierre de ajuste

desmontable

Los indicadores de valor nominal de los contactos de alarma pueden ajustarse
en toda la escala. Por razones de precisión de conmutación y vida útil de

los sistemas mecánicos de medición, se recomienda jar los puntos de
conmutación entre el 10 % y el 90 % del alcance de medición.

7. Mantenimiento y limpieza

7.1 Mantenimiento

Los instrumentos no requieren mantenimiento.
Controlar el instrumento y la función de conmutación una o dos veces al año.
Para la revisión del instrumento y la comprobación de la función de
conmutación hay que desconectar el instrumento del proceso y controlarlo con
un dispositivo de control de presión o de temperatura.

Todas las reparaciones solamente las debe efectuar el fabricante o personal
especializado e instruido.

7.2 Limpieza

¡CUIDADO!

■

Antes de limpiar desconectar el instrumento de la red.

■

Limpiar el instrumento con un trapo húmedo (en lejía de jabón).

■

Asegúrese de que todas las partes estén secas antes de
reconectar la corriente.

WIKA manual de instrucciones contacto electrónico, modelo 830 E48

2435182.03 12/2010 GB/D/F/E

8. Desmontaje y eliminación

8. Desmontaje y eliminación

¡ADVERTENCIA!

Restos de medios en instrumentos desmontados pueden causar
riesgos para personas, medio ambiente e instalación.
Tomar adecuadas medidas de precaución.

8.1 Desmontaje

¡ADVERTENCIA!

¡Riesgo de quemaduras!

¡Dejar enfriar el instrumento lo suciente antes de desmontarlo!

Peligro debido a medios muy calientes que se escapan durante el
desmontaje.

¡Desmontar los instrumentos sólo si no está sometidos a presión!

8.2 Eliminación de residuos

Una eliminación incorrecta puede provocar peligros para el medio ambiente.
Eliminar los componentes de los instrumentos y los materiales de embalaje
conforme a los reglamentos relativos al tratamiento de residuos y eliminación
vigentes en el país de utilización.

E

2435182.03 12/2010 GB/D/F/E

WIKA manual de instrucciones contacto electrónico, modelo 830 E 49

WIKA global

Europe

Austria

WIKA Messgerätevertrieb
Ursula Wiegand
GmbH & Co. KG
1230 Vienna

Tel. [phone]
Fax: [phone]

E-Mail: [e-mail]
www.wika.at

Benelux

WIKA Benelux

6101 WX Echt
Tel. [phone]
Fax: [phone]

E-Mail: [e-mail]
www.wika.nl

Bulgaria

WIKA Bulgaria EOOD
Bul. „Al. Stamboliiski“ 205

1309 Soa
Tel. [phone]
Fax: [phone]

E-Mail: [e-mail]

Croatia

WIKA Croatia d.o.o.

Hrastovicka 19

10250 Zagreb-Lucko

Tel. [phone]
Fax: [phone]

E-Mail: [e-mail]
www.wika.hr

Finland

WIKA Finland Oy
00210 Helsinki

Tel. [phone]
Fax: [phone]
E-Mail: info@wika.
www.wika.

France

WIKA Instruments s.a.r.l.

95610 Eragny-sur-Oise
Tel. [phone]
Fax: [phone]

E-Mail: [e-mail]
www.wika.fr

Germany

WIKA Alexander Wiegand
SE & Co. KG

63911 Klingenberg
Tel. [phone]
Fax: [phone]

E-Mail: [e-mail]
www.wika.de

Italy

WIKA Italia Srl & C. sas

20020 Arese (Milano)
Tel. [phone]
Fax: [phone]

E-Mail: [e-mail]
www.wika.it

Poland

WIKA Polska S.A.

87-800 Wloclawek
Tel. [phone]
Fax: [phone]

E-Mail: [e-mail]
www.wikapolska.pl

Romania

WIKA Instruments Romania S.R.L.
Bucuresti, Sector 5

Calea Rahovei Nr. 266-268
Corp 61, Etaj 1
Tel. [phone]
Fax: [phone]

E-Mail: [e-mail]

Russia

ZAO WIKA MERA

127015 Moscow
Tel. [phone]
Fax: [phone]

E-Mail: [e-mail]
www.wika.ru

Serbia

WIKA Merna Tehnika d.o.o.
Sime Solaje 15

11060 Belgrade
Tel. [phone]
Fax: [phone]

E-Mail: [e-mail]
www.wika.co.yu

Spain

Instrumentos WIKA, S.A.

C/Josep Carner, 11-17
08205 Sabadell (Barcelona)
Tel. [phone]
Fax: [phone]

E-Mail: [e-mail]
www.wika.es

Switzerland

Manometer AG

6285 Hitzkirch
Tel. [phone]
Fax: [phone]

E-Mail: [e-mail]
www.manometer.ch

Turkey

WIKA Instruments Istanbul
Basinc ve Sicaklik Ölcme Cihazlari
Ith. Ihr. ve Tic. Ltd. Sti.
Bayraktar Bulvari No. 21

34775 Yukari Dudullu - Istanbul
Tel. [phone]
Fax: [phone]

E-Mail: [e-mail]
www.wika.com.tr

Ukraine

WIKA Pribor GmbH

83016 Donetsk
Tel. [phone]
Fax: [phone]

E-Mail: [e-mail]
www.wika.ua

United Kingdom

WIKA Instruments Ltd
Merstham, Redhill RH13LG

Tel. [phone]
Fax: [phone]

E-Mail: [e-mail]
www.wika.co.uk

North America

Canada

WIKA Instruments Ltd.

Head Oce
Edmonton, Alberta, T6N 1C8
Tel. [phone]
Fax: [phone]

E-Mail: [e-mail]
www.wika.ca

Mexico

Instrumentos WIKA Mexico S.A.
de C.V.
01210 Mexico D.F.

Tel. [phone]

E-Mail: [e-mail]
www.wika.com.mx

USA

WIKA Instrument Corporation
Lawrenceville, GA 30043

Tel. [phone]
Fax: [phone]

E-Mail: [e-mail]
www.wika.com

50 WIKA operating instructions electronic contact, model 830 E

2435182.03 12/2010 GB/D/F/E

WIKA global

WIKA Instrument Corporation
Electrical Temperature Division

950 Hall Court
Deer Park, TX 77536
Tel. [phone]
Fax [phone]

E-Mail: [e-mail]
www.wika.com

Mensor Corporation
201 Barnes Drive

San Marcos, TX 78666
Tel. [phone]
Fax [phone]

E-Mail: [e-mail]
www.mensor.com

South America

Argentina

WIKA Argentina S.A.
Buenos Aires

Tel. [phone]
Fax: [phone]

E-Mail: [e-mail]
www.wika.com.ar

Brazil

WIKA do Brasil Ind. e Com. Ltda.

CEP 18560-000 Iperó - SP
Tel. [phone]
Fax: [phone]

E-Mail: [e-mail]
www.wika.com.br

Asia

China

WIKA International Trading

(Shanghai) Co., Ltd.

200001 Shanghai

Tel. [phone]
Fax: [phone]

E-Mail: [e-mail]
www. wika.com.cn

India

WIKA Instruments India Pvt. Ltd.
Village Kesnand, Wagholi

Pune - 412 207
Tel. [phone]
Fax: [phone]

E-Mail: [e-mail]
www.wika.co.in

Japan

WIKA Japan K. K.
Tokyo 105-0023

Tel. [phone]
Fax: [phone]

E-Mail: [e-mail]

Kazakhstan

TOO WIKA Kazakhstan
050050 Almaty

Tel. [phone]
Fax: [phone]

E-Mail: [e-mail]
www.wika.kz

Korea

WIKA Korea Ltd.

#569-21 Gasan-dong
Seoul 153-771 Korea
Tel. [phone]
Fax [phone]

E-Mail: [e-mail]
www.wika.co.kr

Malaysia

WIKA Instrumentation (M) Sdn.

Bhd.

47100 Puchong, Selangor
Tel. [phone]
Fax: [phone]

E-Mail: [e-mail]
www.wika.com.my

Singapore

WIKA Instrumentation Pte. Ltd.

569625 Singapore
Tel. [phone]
Fax: [phone]

E-Mail: [e-mail]
www.wika.com.sg

Taiwan

WIKA Instrumentation Taiwan Ltd.
Pinjen, Taoyuan

Tel. [phone]
Fax: [phone]

E-Mail: [e-mail]
www.wika.com.tw

Africa / Middle East

Egypt

WIKA Near East Ltd.
El-Serag City Towers

-Tower#2 - Oce#67-

Nasr City Cairo

Tel. [phone]
Fax: [phone]

E-Mail: [e-mail]
www.wika.com.eg

Namibia

WIKA Instruments Namibia (Pty)

Ltd.

P.O. Box 31263

Pionierspark
Windhoek

Tel. [phone]
Fax [phone]

E-Mail: [e-mail]
www.wika.com.na

South Africa

WIKA Instruments (Pty.) Ltd.

Gardenview,

Johannesburg 2047
Tel. [phone]
Fax: [phone]

E-Mail: [e-mail]
www.wika.co.za

United Arab Emirates

WIKA Middle East FZE
Jebel Ali, Dubai

Tel. [phone]
Fax: [phone]

E-Mail: [e-mail]

Australia

Australia

WIKA Australia Pty. Ltd.

Rydalmere, NSW 2116
Tel. [phone]
Fax: [phone]

E-Mail: [e-mail]
www.wika.com.au

New Zealand

Process Instruments Limited

Unit 7 / 49 Sainsbury Road

St Lukes - Auckland 1025

Tel. [phone]
Fax: [phone]

E-Mail: [e-mail]
www.wika.co.nz

2435182.03 12/2010 GB/D/F/E

51WIKA operating instructions electronic contact, model 830 E

WIKA Alexander Wiegand SE & Co. KG

Alexander-Wiegand-Straße 30

63911 Klingenberg • Germany
Tel [phone]
Fax [phone]

E-Mail [e-mail]
www.wika.de

52 WIKA operating instructions electronic contact, model 830 E

2435182.03 12/2010 GB/D/F/E
