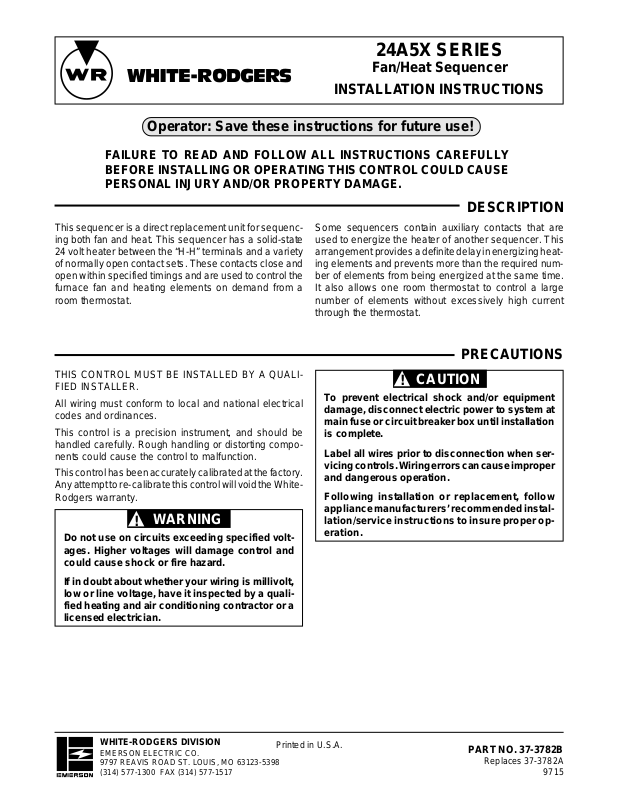

24A5X SERIES

WHITE-RODGERS

Fan/Heat Sequencer

INSTALLATION INSTRUCTIONS

Operator: Save these instructions for future use!

FAILURE TO READ AND FOLLOW ALL INSTRUCTIONS CAREFULLY
BEFORE INSTALLING OR OPERATING THIS CONTROL COULD CAUSE
PERSONAL INJURY AND/OR PROPERTY DAMAGE.

DESCRIPTION

This sequencer is a direct replacement unit for sequenc­ing both fan and heat. This sequencer has a solid-state
24 volt heater between the “H-H” terminals and a variety
of normally open contact sets. These contacts close and
open within specified timings and are used to control the
furnace fan and heating elements on demand from a
room thermostat.

THIS CONTROL MUST BE INSTALLED BY A QUALI­FIED INSTALLER.

All wiring must conform to local and national electrical
codes and ordinances.

This control is a precision instrument, and should be
handled carefully. Rough handling or distorting compo­nents could cause the control to malfunction.

This control has been accurately calibrated at the factory.
Any attempt to re-calibrate this control will void the White­Rodgers warranty.

WARNING

!

Do not use on circuits exceeding specified volt­ages. Higher voltages will damage control and
could cause shock or fire hazard.

Some sequencers contain auxiliary contacts that are
used to energize the heater of another sequencer. This
arrangement provides a definite delay in energizing heat­ing elements and prevents more than the required num­ber of elements from being energized at the same time.
It also allows one room thermostat to control a large
number of elements without excessively high current
through the thermostat.

PRECAUTIONS

CAUTION

!

To prevent electrical shock and/or equipment
damage, disconnect electric power to system at
main fuse or circuit breaker box until installation
is complete.

Label all wires prior to disconnection when ser­vicing controls. Wiring errors can cause improper
and dangerous operation.

Following installation or replacement, follow
appliance manufacturers’ recommended instal­lation/service instructions to insure proper op­eration.

If in doubt about whether your wiring is millivolt,
low or line voltage, have it inspected by a quali­fied heating and air conditioning contractor or a
licensed electrician.

WHITE-RODGERS DIVISION

EMERSON ELECTRIC CO.
9797 REAVIS ROAD ST. LOUIS, MO 63123-5398
[phone] FAX [phone]

Printed in U.S.A.

PART NO. 37-3782B

Replaces 37-3782A

9715

SPECIFICATIONS

U.L. Ambient Rating:

-20° to +165°F (-29° to +74°C)

Terminals:

Dual 1/4" male quick-connect for combination

AC Electrical Ratings:

Main Switch - (Terminals designated “M”)

Maximum Load: 25A at 240 VAC
Combined Load: 22A non-inductive plus 4A
inductive at 240 VAC or 20.8A non-inductive
plus 5.2A inductive at 240 VAC

Auxiliary Switch - (Terminals designated “A”)

1.0A at 30 VAC non-inductive

Bimetal Heater - (terminals designated “H”)

Input: 24 VAC 60 Hz 0.16A

INSTALLATION

The sequencer may be mounted in any position and
location provided that the temperature does not exceed
the U.L. ambient rating.

All wiring must conform to local and national electrical codes and ordinances.

The terminal markings are equivalent to most other manufacturers' types. Follow the original equipment manufac­turers' recommendations for proper wiring.

Follow the original equipment manufacturers' recom­mendations for the proper location.

Wiring

DEFINITIONS

MAIN CONTACTS: These are the load contacts and are

identified by the terminals designated “M”. The M1-M2
contacts will always be the first set of contacts to close
and the last set to open. The M3-M4 contacts will always
be the second set of contacts to close and the second-to­last set of contacts to open. The M5-M6 contacts will
always close last and open first.

AUXILIARY CONTACTS: These contacts are identified
by terminals designated “A”. During the ON cycle, these
contacts complete the control circuit to subsequent se-

quencers when more than one is required. These con­tacts will close after all main contacts have closed and will
open before any of the main contacts open.

FAN INTERLOCK: When multiple sequencers are used,
U.L. requires a fan interlock circuit which will guarantee
that the fan will stay on until all heating elements are de­energized. The fan interlock circuit must be the first set of
contacts to close and will normally be marked “M1-M2”.

INSTRUCTIONS D’INSTALLATION

Séquenceur de ventilateur

WHITE-RODGERS

et de chauffage

SERIE 24A5X

Opérateur : Il faut conserver ces instructions pour utilisation ultérieure !

IL FAUT LIRE ET SUIVRE SOIGNEUSEMENT TOUTES CES INSTRUC­TIONS AVANT D’INSTALLER OU D’UTILISER CETTE COMMANDE POUR
ÉVITER DES BLESSURES ET/OU D’ENDOMMAGER L’ÉQUIPEMENT.

DESCRIPTION

Ce séquenceur est un appareil de remplacement direct
d’un séquenceur de ventilateur et de chauffage. Ce
séquenceur est équipé d’un système de chauffage
électronique en 24 V entre les bornes “H-H” et divers jeux
de contacts normalement ouverts. Ces contacts se fer­ment et s’ouvrent suivant des délais spécifiés et sont
utilisés pour commander la chaudière et les éléments de
chauffage selon la demande d’un thermostat de pièce.

CETTE COMMANDE DOIT ÊTRE INSTALLÉE PAR UN
TECHNICIEN QUALIFIÉ.

Tous les branchements doivent être conformes aux
codes et règlements électriques locaux et nationaux.

Cette commande est un instrument de précision qui doit
être manipulée avec précaution. Une manutention mala­droite ou la déformation des composants peut causer un
mauvais fonctionnement des commandes.

Cette commande a été étalonnée avec précision à l’usine.
Toute tentative d’étalonnage de cette commande annule
la garantie de White-Rodgers.

AVERTISSEMENT

!

Ne pas utiliser sur des circuits avec une tension
supérieure à celle spécifiée. Une tension plus
élevée peut endommager la commande et créer
un risque d’incendie.

Certains séquenceurs contiennent des contacts auxiliaires
qui sont utilisés pour activer le système de chauffage
d’un autre séquenceur. Cet arrangement permet d’avoir
un délai spécifique pour l’activation des éléments de
chauffage et empêcher l’activation simultanée d’un
nombre d’éléments supérieur au nombre nécessaire.
Ceci permet aussi à un thermostat de pièce de com­mander un grand nombre d’éléments sans avoir de
passage d’un courant excessivement élevé dans le ther­mostat.

PRÉCAUTIONS

ATTENTION

!

Pour éviter les risques d’électrocution et/ou
d’endommager l’équipement, il faut débrancher
l’alimentation électrique du système au fusible
ou au coupe-circuit principal jusqu’à la fin de
l’intervention.

Lors d’une intervention, il faut identifier tous les
fils avant de les débrancher. Un mauvais branche­ment peut causer un mauvais fonctionnement
qui peut être dangereux.

Après l’installation ou le remplacement, suivre
les instructions d’installation recommandées par
le fabricant de l’appareil pour assurer le bon
fonctionnement.

En cas de doute de la tension de la ligne, la faire
vérifier par un technicien de chauffage et de cli­matisation ou un électricien qualifié.

WHITE-RODGERS DIVISION

EMERSON ELECTRIC CO.
9797 REAVIS ROAD ST. LOUIS, MO 63123-5398
[phone] TÉLÉCOPIEUR : [phone]

Imprimé aux États-Unis

No. DE PIÈCE 37-3782B

Remplace 37-3782A

9715

SPÉCIFICATIONS

Conditions ambiantes selon U.L. :

-29 à +74°C (-20 à +165°F)

Bornes :

Raccord rapide mâle double de 1/4" pour
combinaison

Capacité électrique en courant alternatif :

Interrupteur principal - Broches désignées “M”

Charge maximale : 25 A à 240 V CA
Charge combinée : 22 A non-inductive plus 4 A
inductive à 240 V CA ou 20,8 A non-inductive
plus 5,2 A inductive à 240 V CA

Commutateur auxiliaire - (bornes identifiées “A”)

1,0 A à 30 V CA non-inductif

Chauffage bi-métallique - (bornes identifiées “H”)

Alimentation : 24 V CA 60 Hz 0,16 A

INSTALLATION

Il est possible de monter le séquenceur dans n’importe
quelle position et n’importe quel endroit pourvu que la
température ne dépasse pas la température ambiante
spécifiée par U.L.

Branchement

Tous les branchements doivent être conformes aux codes et règlements

électriques locaux et nationaux.

Les identifications des bornes sont équivalentes à celles de la majorité des fabricants. Il faut faire le branchement
en suivant les recommandations du constructeur de l’équipement d’origine.

Il faut l’installer à un endroit correspondant aux recom­mandations de l’équipement initial.

DÉFINITIONS

CONTACTS PRINCIPAUX : Les bornes identifiées par

“M”, contacts de charge. Les contacts M1-M2 sont
toujours les premiers jeux de contacts à se fermer et
les derniers à s’ouvrir. Les contacts M3-M4 sont toujours
les seconds jeux de contacts à s’ouvrir et les avant-der­niers à se fermer. Les contacts M5-M6 sont toujours
les derniers à se fermer et les premiers à s’ouvrir.

CONTACTS AUXILIAIRES : Les bornes identifiées par
“A”. Pendant le cycle de MARCHE, ces contacts ferment
le circuit de commande pour les séquenceurs ultérieurs,
quand plusieurs sont installés. Ces contacts se ferment

après les contacts principaux et s’ouvrent avant tout
autre contact principal.

ASSERVISSEMENT DU VENTILATEUR : Quand plu­sieurs séquenceurs sont utilisés, U.L. exige qu’il y ait un
circuit d’asservissement du ventilateur qui garantit que le
ventilateur reste en marche jusqu’à ce que tous les
éléments de chauffage soient hors tension. Le circuit
d’asservissement du ventilateur doit être branché sur le
premier jeu de contacts à se fermer et est normalement
identifié “M1-M2”.

SERIE 24A5X

WHITE-RODGERS

Operador: ¡Guarde estas instrucciones para usarlas en el futuro!

SI NO SE LEEN Y SE SIGUEN TODAS LAS INSTRUCCIONES CUIDADO­SAMENTE ANTES DE INSTALAR U OPERAR ESTE CONTROL SE PUEDEN
PRODUCIR LESIONES PERSONALES Y/O DAÑO A LA PROPIEDAD.

Secuenciador del Ventilador/Calefacción

INSTRUCCIONES DE INSTALACION

DESCRIPCION

Este secuenciador es una unidad de reemplazo directo
para la secuencia tanto del ventilador como de la
calefacción. Este secuenciador cuenta con un calentador
de 24 voltios, de estado sólido, entre los terminales “H­H” y una variedad de conjuntos de contactos normalmente
abiertos. Estos contactos se cierran y se abren a intervalos
especificados y se usan para controlar el ventilador del
horno y los elementos de calefacción cuando se solicita
desde el termostato de un cuarto.

ESTE CONTROL TIENE QUE SER INSTALADO POR
UN INSTALADOR CALIFICADO.

Todo el cableado tiene que cumplir con las regulaciones
y los códigos eléctricos nacionales y locales.

Este control es un instrumento de precisión y se tiene
que manejar cuidadosamente. Si el control se maneja tor­pemente o si se distorsionan sus componentes puede
funcionar mal.

Este control ha sido calibrado precisamente en la fábrica.
Toda acción para tratar de volverlo a calibrar anulará la
garantía de White-Rodgers.

ADVERTENCIA

!

No lo use en circuitos que excedan los voltajes
especificados. Los voltajes más altos dañarán el
control y pueden producir peligros de choque o
incendio.

Algunos secuenciadores contienen contactos auxilia­res que se usan para energizar el calentador de otro se­cuenciador. Este arreglo ofrece un retardo definitivo
al energizar elementos de calefacción e impide que se
energicen más del número de elementos necesarios al
mismo tiempo. También permite que un termostato del
cuarto controle muchos elementos sin que pase corriente
excesivamente alta a través del termostato.

PRECAUCIONES

PRECAUCION

!

Para evitar el choque eléctrico y/o el daño en el
equipo, desconecte la energía eléctrica que va al
sistema en el fusible principal o en la caja de
interruptores de circuito, hasta que se haya
completado la instalación.

Marque todos los cables antes de la desconexión
cuando le haga el servicio a los controles. Los
errores en el cableado pueden producir una
operación incorrecta y peligrosa.

Después de la instalación o del cambio, siga las
instrucciones de instalación/servicio recomen­dadas por el fabricante del artefacto para
asegurarse que la operación será la correcta.

Si no sabe si su voltaje es de milivoltios o es ba­jo voltaje o voltaje de línea, hágalo inspeccio­nar por un contratista de calefacción y aire
acondicionado calificado o por un electricista
con licencia.

WHITE-RODGERS DIVISION

EMERSON ELECTRIC CO.
9797 REAVIS ROAD ST. LOUIS, MO 63123-5398
[phone] FAX [phone]

Impreso en EE.UU.

No. DE PARTE 37-3782B

Reemplaza a 37-3782A

9715

ESPECIFICACIONES

Clasificación del Ambiente de U.L.:

-29° a +74°C (-20° a + 165°F)

Terminales:

Conexión rápida de 1/4" macho, doble, para

combinación

Capacidades eléctricas de CA:

Interruptor principal - (Terminales designados “M”)

Carga máxima: 25A a 240 VCA
Carga combinada: 22A no inductiva más 4A
inductiva a 240 VCA o 20,8A no inductiva más
5,2A inductiva a 240 VCA

Interruptor auxiliar - (Terminales designados “A”)

1,0A a 30 VCA no inductiva

Calentador bimetálico - (Terminales designados “H”)

Entrada: 24 VCA 60 Hz 0,16A

INSTALACION

El secuenciador se puede montar en cualquier posición
y lugar, siempre y cuando la temperatura no exceda la
clasificación del ambiente de U.L.

Cableado

Todo el cableado tiene que cumplir con las regulaciones y los códigos eléctricos nacionales y locales.

Las marcas de los terminales son equivalentes a la mayoría de los tipos de otros fabricantes. Siga las recomendaciones
del fabricante del equipo original para obtener el cableado correcto.

Siga las recomendaciones del fabricante del equipo
original para verificar la ubicación correcta.

DEFINICIONES

CONTACTOS PRINCIPALES: Estos son los contactos

de carga y se identifican con los terminales designados
“M”. Los contactos M1-M2 son siempre los primeros en
cerrarse y los últimos en abrirse. Los contactos M3-M4
siempre son los segundos que se cierran y los penúlti­mos que se abren. Los contactos M5-M6 siempre se
cierran al último y se abren primero.

CONTACTOS AUXILIARES: Estos contactos se
identifican por los terminales designados “A”. Durante el
ciclo de ENCENDIDO, estos contactos completan el
circuito de control para los secuenciadores subsiguien­tes cuando se necesita más de uno. Estos contactos se

cierran después de que todos los contactos principales
están cerrados y se abren antes de que cualquiera de los
contactos principales se abra.

ENCLAVAMIENTO DEL VENTILADOR: Cuando se
usan secuenciadores múltiples, U.L. exige un circuito
de enclavamiento del ventilador que garantice que el
ventilador permanezca encendido hasta que todos los
elementos de calefacción se desenergicen. Este circuito
de enclavamiento del ventilador debe ser el primer
conjunto de contactos que se cierran y normalmente
estarán marcados “M1-M2”.
