Page 1

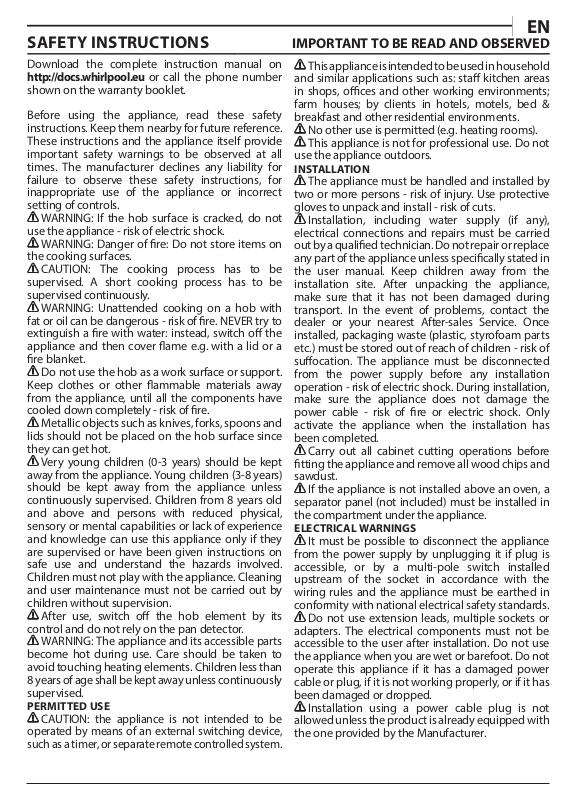

SAFETY INSTRUCTIONS

IMPORTANT TO BE READ AND OBSERVED

Download the complete instruction manual on

http://docs.whirlpool.eu

shown on the warranty booklet.

Before using the appliance, read these safety instructions. Keep them nearby for future reference. These instructions and the appliance itself provide important safety warnings to be observed at all times. The manufacturer declines any liability for failure to observe these safety instructions, for inappropriate use of the appliance or incorrect setting of controls.

WARNING: If the hob surface is cracked, do not

use the appliance - risk of electric shock.

WARNING: Danger of re: Do not store items on

the cooking surfaces.

CAUTION: The cooking process has to be supervised. A short cooking process has to be supervised continuously.

WARNING: Unattended cooking on a hob with fat or oil can be dangerous - risk of re. NEVER try to extinguish a re with water: instead, switch o the appliance and then cover ame e.g. with a lid or a re blanket.

Do not use the hob as a work surface or support. Keep clothes or other ammable materials away from the appliance, until all the components have cooled down completely - risk of re.

Metallic objects such as knives, forks, spoons and lids should not be placed on the hob surface since they can get hot.

Very young children (0-3 years) should be kept away from the appliance. Young children (3-8years) should be kept away from the appliance unless continuously supervised. Children from 8years old and above and persons with reduced physical, sensory or mental capabilities or lack of experience and knowledge can use this appliance only if they are supervised or have been given instructions on safe use and understand the hazards involved. Children must not play with the appliance. Cleaning and user maintenance must not be carried out by children without supervision.

After use, switch o the hob element by its control and do not rely on the pan detector.

WARNING: The appliance and its accessible parts become hot during use. Care should be taken to avoid touching heating elements. Children less than 8 years of age shall be kept away unless continuously supervised.

PERMITTED USE

CAUTION: the appliance is not intended to be operated by means of an external switching device, such as a timer, or separate remote controlled system.

or call the phone number

This appliance is intended to be used in household and similar applications such as: sta kitchen areas in shops, oces and other working environments; farm houses; by clients in hotels, motels, bed & breakfast and other residential environments.

No other use is permitted (e.g. heating rooms).

This appliance is not for professional use. Do not use the appliance outdoors.

INSTALLATION

The appliance must be handled and installed by two or more persons - risk of injury. Use protective gloves to unpack and install - risk of cuts.

Installation, including water supply (if any), electrical connections and repairs must be carried out by a qualied technician. Do not repair or replace any part of the appliance unless specically stated in the user manual. Keep children away from the installation site. After unpacking the appliance, make sure that it has not been damaged during transport. In the event of problems, contact the dealer or your nearest After-sales Service. Once installed, packaging waste (plastic, styrofoam parts etc.) must be stored out of reach of children - risk of suocation. The appliance must be disconnected from the power supply before any installation operation - risk of electric shock. During installation, make sure the appliance does not damage the power cable - risk of re or electric shock. Only activate the appliance when the installation has been completed.

Carry out all cabinet cutting operations before tting the appliance and remove all wood chips and sawdust.

If the appliance is not installed above an oven, a separator panel (not included) must be installed in the compartment under the appliance.

ELECTRICAL WARNINGS

It must be possible to disconnect the appliance from the power supply by unplugging it if plug is accessible, or by a multi-pole switch installed upstream of the socket in accordance with the wiring rules and the appliance must be earthed in conformity with national electrical safety standards.

Do not use extension leads, multiple sockets or adapters. The electrical components must not be accessible to the user after installation. Do not use the appliance when you are wet or barefoot. Do not operate this appliance if it has a damaged power cable or plug, if it is not working properly, or if it has been damaged or dropped.

Installation using a power cable plug is not allowed unless the product is already equipped with the one provided by the Manufacturer.

Page 2

If the supply cord is damaged, it must be replaced with an identical one by the manufacturer, its service agent or similarly qualied persons in order to avoid a hazard - risk of electric shock.

CLEANING AND MAINTENANCE

WARNING: Ensure that the appliance is switched o and disconnected from the power supply before performing any maintenance operation; never use steam cleaning equipment - risk of electric shock.

Do not use abrasive or corrosive products, chlorine-based cleaners or pan scourers.

DISPOSAL OF PACKAGING MATERIALS

The packaging material is 100% recyclable and is marked with the recycle symbol

The various parts of the packaging must therefore be disposed of responsibly and in full compliance with local authority regulations governing waste disposal.

DISPOSAL OF HOUSEHOLD APPLIANCES

This appliance is manufactured with recyclable or reusable materials. Dispose of it in accordance with local waste disposal regulations. For further information on the treatment, recovery and recycling of household electrical appliances, contact your local authority, the collection service for household waste or the store where you purchased the appliance. This appliance is marked in compliance with European Directive 2012/19/EU, Waste Electrical and Electronic Equipment (WEEE) and with the Waste Electrical and Electronic Equipment regulations 2013 (as amended). By ensuring this product is disposed of correctly, you will help prevent negative consequences for the environment and human health.

The symbol indicates that it should not be treated as domestic waste but must be taken to an appropriate collection center for the recycling of electrical and electronic equipment.

on the product or on the accompanying documentation

ENERGY SAVING TIPS

Make the most of your hot plate’s residual heat by switching it o a few minutes before you nish cooking. The base of your pot or pan should cover the hot plate completely; a container that is smaller than the hot plate will cause energy to be wasted. Cover your pots and pans with tight-tting lids while cooking and use as little water as possible. Cooking with the lid o will greatly increase energy consumption. Use only at-bottomed pots and pans.

DECLARATION OF CONFORMITY

This appliance meets Ecodesign requirements of European Regulation 66/2014 and The Ecodesign for Energy-Related Products and Energy Information (Amendment) (EU Exit) Regulations 2019 in compliance with the European standard EN 60350-2.

NOTE

People with a pacemaker or similar medical device should use care when standing near this induction cooktop while it is on. The electromagnetic eld may aect the pacemaker or similar device. Consult your doctor, or the manufacturer of the pacemaker or similar medical device for additional information about its eects with electromagnetic elds of the induction cooktop.

Page 3

INSTALLATION

Min. 35 mm

R = Max. 10 mm

R = 11.5 mm

513 mm

Min. 480 mm Max. 492 mm

Min.100 mm

Min. 400 mm

4 mm

479 mm

773 mm

750 mm

770 mm

750 mm

510 mm

50 mm

743 mm

Min. 480 mm Max. 492 mm

0 2

6mm

R = 11.5 mm

kit 4801 211 00112

Min. 35 mm

R = Max. 10 mm

Min. 12 mm

min. 10 mm

12 mmNo Max.

Min. 12 mm

min. 20 mm

min. 10 mm

min. 20 mm

28 mmNo Max.

Min. 28 mm

20 mm

A-A

min. 45 mm

min. 550 mm

Min. 12 mm

min. 10 mm

120 mm

60 mm

min. 20 mm

60 mm

min. 20 mm

90 mm

45 mm

90°C

Page 4

ELECTRICAL CONNECTION

Electrical connection must be made before connecting the appliance to the electricity supply. Installation must be carried out by qualied personnel who know the current safety and installation regulations. Specically, installation must be carried out in compliance with the regulations of the local electricity supply company. Make sure the voltage specied on the data plate located on the bottom of the appliance is the same as that of the home. Regulations require that the appliance be earthed: use conductors (including the earth conductor) of the appropriate size only.

380-415 V 2 N ~

380-415 V 3 N ~

220-240 V

AU-UK-IRL

220-240 V 3

230V 2 Phase 2N

R S

black-nero-negro-preto-μαύροσ-must-melns-juodas-czarny-schwarz-noir-zwart-negru-черно-црнčrna-crno-черный-чорний-қара-černá-čierna-fekete-svart-musta-svart-sort-siyah-dubh-svartur

brown-marrone-marrón-marrom-καφέ-pruun-brūns-rudas-brązowy-braunen-brun-bruin-maro-кaфявбраон-rjava-smeđ-коричневый-коричневий-қоңыр-hnědý-hnedý-barna-brunt-ruskea-brunt-brunkahverengi-donn-brúnn

blue (gray)-blu (grigio)-azul (gris)-azul (cinza)-μπλε (γκρι)-sinine (hall)-zila (pelēka)-mėlyna (pilkas)niebieski (szary)-blau (grau)-bleu (gris)-blauw (grijs)-albastru (gri)-синьо (сиво)-плава (сива)modro (sivo)-plava (siva)-синий (серый)-синій (сірий)-көк (сұр)-modrý (šedá)-modrý (sivá)kék (szürke)-blå (grå)-sininen (harmaa)-blå (grå)-blåt (gråt)-mavi (gri)-gorm (liath)- blár (grár)

yellow/green-giallo/verde-amarillo/verde-amarelo/verdeκίτρινο/πράσινο-kollane/roheline-dzeltens/zaļšgeltona/žalia-żółty/zielony-gelb/grün-jaune/vert-geel/groen-galben/verde-жълто/зелено-жуто/зеленаrumeno/zeleno-žuto/zelena-желтый/зеленый-жовтий/зелений-жасыл/сары-žlutá/zelená-žltá/zelenásárga/zöld-gul/grønn-keltainen/vihreä-gul/grön-gul/grøn-sarı/yeşil-buí/glas- gulur/grænn

blue-blu-azul-azul-μπλε-sinine-zila-mėlyna-niebieski-blau-bleu-blauw-albastru-синьо-плава-modroplava-синий-синій-көк-modrý-modrý-kék-blå-sininen-blå-blåt-mavi-gorm- blár

Page 5

PRODUCT DESCRIPTION

5 87 7

6 13

11 12

4 15

1. Cooktop

2. Control panel

CONTROL PANEL

OFF

1. Symbols/activation of special functions

2. Cooking level selected

3. Cooking zone o button

4. Scroll keypad

5. Fast heating button (Booster)

6. FLEXICOOK button

7. Indicator light – function active

8. On/O button

9. Timer

Sense button

10. 6

3 sec

OFF

11. Cooking time indicator

12. OK/Key lock button – 3seconds

13. Timer active indicator

14. Zone selection indicator

15. Timer indicator symbol

Page 6

3 sec

ACCESSORIES

POTS AND PANS

Only use pots and pans made from ferromagnetic

NOOK

material which are suitable for use with induction hobs:

• enamelled steel

• cast iron

• special pots and pans in stainless steel, suitable for induction cooking

Check for the

symbol (usually stamped on the bottom) to determine whether a pot is suitable. A magnet may be used to check whether pots are magnetic. The quality and the structure of the pot base can alter cooking performance. Some indications for the base’s diameter do not correspond to the actual diameter of the ferromagnetic surface.

Some pots and pans have only a part of the bottom in a ferromagnetic material, with parts in another material not suitable for induction cooking. These areas may heat up at dierent levels or lower temperatures. In certain cases, where the bottom is made mainly of non-ferromagnetic materials, the hob might not recognise the pan and therefore not switch on the cooking zone.

To ensure optimum eciency, always use pots and pans with a at bottom that distributes the heat evenly. If the bottom is uneven, this will aect power and heat conduction.

Empty pots or pots with a thin base

Do not use empty pots or pans when the hob is on. The hob is equipped with an internal safety system that constantly monitors the temperature, activating the “automatic o“ function where high temperatures are detected. When used with empty pots or pots with thin bases, the temperature may rise very quickly, and the “automatic o“ function may not be triggered immediately, damaging the pan or the hob surface. If this occurs, do not touch anything and wait for all components to cool down. If any error messages appear, call the service centre.

Minimum diameter of pot/pan base for the dierent cooking areas

To ensure that the hob functions properly, use pots of a suitable minimum diameter (refer to the table below). Always use the cooking zone that best corresponds to the minimum diameter of the bottom of the pot. Place the pot making sure it is well centered on the cooking zone in use. It is recommended not to use pots that exceed the perimeter of the cooking zone in use.

ø min.

200

mm 100 mm

150 mm120 mm

ADAPTER FOR POTS/PANS UNSUITABLE FOR INDUCTION

Using this accessory makes it possible to use pots and pans that are not suitable for induction hobs. It is important to bear in mind that using it aects eciency and, consequently, the time needed to heat food. Its use should be limited because the temperatures reached on its surface depend signicantly on the pot/pan used, its atness and the type of food being cooked. Using a pot or pan with a smaller diameter than the adapter disc may cause heat to build up that is not transmitted to the pot or pan, which could blacken both the hob and the disc. Adapt the diameter of your pots/pans and the hob to the diameter of the adapter.

FIRST TIME USE

POWER MANAGEMENT

At the time of purchase, the hob is set to the maximum possible power. Adjust the setting concerning the limits of your home's electrical system as described in the following paragraph.

N.B: Depending on the power selected for the hob, some of the cooking zone power levels and functions (e.g. boil or fast heating) could be automatically limited to prevent the selected limit from being exceeded.

To set the power of the hob:

Once you have connected the device to the mains power supply, you can set the power level within 60seconds. Press the far right timer “+“ button for at least 5 seconds. The display shows

“PL“. Press the

Use the “+“ The power levels available are: 2.5kW – 4.0kW – 6.0kW – 7.2kW.

Conrm by pressing

The power level selected will stay in the memory even if the power supply is interrupted. To change the power level, disconnect the appliance from the mains for at least 60 seconds, plug it back in, and repeat the above steps.

button to conrm.

and

“−“

buttons to select the desired power level.

If an error occurs during the setting sequence, the

“EE“ symbol will appear, and you will hear a beep. If this happens, repeat the operation. If the error persists, contact the After-Sales Service.

ACOUSTIC SIGNAL ON/OFF

To switch the acoustic signal on/o:

• Connect the hob to the power supply;

• Wait for the switch-on sequence;

• Press the “P“ button of the rst scroll keypad at the top left for 5seconds. Any alarms set will remain active.

DEMO MODE reheating deactivated, see the section on ”Troubleshooting”) To switch the demo mode on and o:

• Connect the hob to the power supply;

• Wait for the switch-on sequence;

• Within the rst minute, press the fast heating button “P“ of the bottom

left keypad for 5seconds (as shown below);

• “DE“ will show on the display.

OFF

3 sec

OFF

Page 7

DAILY USE

OFF

3 sec

SWITCHING THE HOB ON/OFF

To turn the hob on, press the power button for around 1 second. To turn the hob o, press the same button again, and all cooking zones will be deactivated.

POSITIONING

Do not cover the control panel symbols with the cooking pot.

Please note: In the cooking zones close to the control panel, it is advisable to keep pots and pans inside the markings (taking both the bottom of the pan and the upper edge into consideration, as this tends to be larger). This prevents excessive overheating of the keypad. When grilling or frying, please use the rear cooking zones wherever possible.

ACTIVATING/DEACTIVATING COOKING ZONES AND ADJUSTING POWER LEVELS

To activate the cooking zones:

Move your nger horizontally across the scroll keypad (SLIDER) of the required cooking zone to activate it and adjust the power. The level will be shown in line with the area and the indicator light identifying the active cooking zone. The ”P” button can be used to select the fast heating function (Booster).

To deactivate the cooking zones:

Select the “OFF“ button at the beginning of the scroll keypad.

CONTROL PANEL LOCK

To lock the settings and prevent it from accidentally switching on, press and hold the OK/Key lock button for 3 seconds. A beep and a warning light above the symbol indicate that this function has been activated. The control panel is locked except for the switching o function (

). To unlock

the controls, repeat the activation procedure.

TIMER

There are two timers - one controls the left-hand cooking zones, while the other controls the right-hand cooking zones.

To activate the timer:

Press the “+“ or “−“ button to set the desired time on the cooking zone in use. An indicator light will be activated in line with the specic symbol Once the set time has elapsed, a beep will sound, and the cooking zone will switch o automatically. The time can be changed at any point, and several timers can be activated simultaneously. In case 2 timers on the same side of the hob are activated simultaneously, “Zone selection indicator“ ashes and the relative cooking time selected is displayed on the central display.

To deactivate the timer:

“+“

and

“−“

Press the

buttons together until the timer is deactivated.

TIMER INDICATOR

This LED (when ON) indicates that the timer has been set for the cooking zone.

FUNCTIONS

OFF

FLEXICOOK

By selecting the “FLEXICOOK“ button, you can combine two cooking zones and use them at the same power by covering the entire surface with a large pot or partially with a round/oval pot. The function always remains on and, when using only one pot, can be moved over the entire area. In this case, both left-hand scroll keypads can be used indierently. Ideal for cooking with oval or rectangular pots or with pan supports. To deactivate the function, press the “

FLEXICOOK

N.B. Special functions cannot be selected when using this feature. IMPORTANT: Place the pots in the center of the cooking zone so that they

cover at least one of the reference points (as shown below).

“ button.

3 sec

OFF

6THSENSE

Sense“ button activates the special functions.

The “6 Place the pot in position and select the cooking zone. Press the “6

Sense“ button. The display of the selected area will show “A“. The indicator for the rst special feature available for the cooking zone will light up. Select the desired special function by pressing the “6

Sense“ button

one or more times. The function is activated once the

button has been pressed to conrm. To select another special function, press “OFF“ and then the “6thSense“ button to choose the required function. To deactivate the special functions and return to manual mode, press “OFF“. The power level when using special functions is pre-set by the hob and cannot be modied.

MELTING

This function allows you to bring food to the ideal temperature for melting and maintain the food condition without the risk of burning. This method is ideal, as it does not damage delicate foods such as chocolate and prevents them from sticking to the pot.

Page 8

KEEP WARM

This feature allows you to keep your food at an ideal temperature, usually after cooking is complete or reducing liquids very slowly. Ideal for serving foods at the perfect temperature.

SIMMERING

This function is ideal for maintaining a simmering temperature, allowing you to cook food for long periods with no risk of burning. Ideal for long-cooking recipes (rice, sauces, roasts) with liquid sauces.

INDICATORS

BOILING

This function allows you to bring water to the boil and keep it boiling, with lower energy consumption. About 2 litres of water (preferably at room temperature) should be placed in the pan. In all cases, users are advised to monitor the boiling water closely and check the amount of water remaining regularly. If the pots are big and the water quantity is higher than 2 litres, we recommend using a lid to optimize boiling time.

RESIDUAL HEAT

If “H“ appears on the display, this means that the cooking zone is hot. The indicator lights up even if the zone has not been activated but has been heated due to the adjacent zones' use or because a hot pot has been placed on it. When the cooking zone has cooled down, the ”H” disappears.

POT INCORRECTLY POSITIONED OR MISSING

This symbol appears if the pot is not suitable for induction cooking, is not positioned correctly or is not of an appropriate size for the cooking zone selected. If no pot is detected within 30seconds of making the selection, the cooking zone switches o.

COOKING TABLE

The cooking table oers an example of the cooking type for each power level. The actual delivered power of each power level depends on the cooking zone dimension.

POWER LEVEL TYPE OF COOKING

Maximum

power

P Fast heating/Booster

Frying

−

14 − 18

−

Browning

Cooking

grilling − cooking until creamy

−

sautéing − boiling

−

grilling

−

cooking − stewing

sautéing − grilling

−

stewing − sautéing

boiling

(indicating cooking experience and habits)

Ideal for rapidly increasing food temperature to a fast boil (for water) or for rapidly heating cooking liquids.

Ideal for browning, starting to cook, frying deep-frozen products, bringing liquids to the boil quickly.

Ideal for sautéing, maintaining a lively boil, cooking and grilling.

Ideal for sautéing, maintaining a gentle boil, cooking and grilling, and preheating

− accessories.

Ideal for stewing, maintaining a gentle boil, cooking and grilling (for longer

− periods).

LEVEL USE

Zero

power

−

1 − 4

OFF –

Cooking

thickening − creaming

Keeping food warm

−

Melting

risotto

Ideal for slower-cook recipes (rice,sauces,roast,sh) with liquids (e.g. water, wine,

simmering

−

defrosting Ideal for softening butter, gently melting chocolate, thawing small items.

−

creaming

broth, milk), and for creaming pasta.

Ideal for slow-cook recipes (quantities under 1 litre: rice, sauces, roasts, sh) with liquids (e.g. water,wine,broth,milk).

Ideal for keeping small portions of just-cooked food or serving dishes warm and for creaming risotto.

Hob in stand-by or o mode (possible end-of-cooking residual heat, indicated by an “H“).

Page 9

MAINTENANCE AND CLEANING

WARNING

• Do not use steam cleaning equipment.

• Before cleaning, make sure the cooking zones are switched o and that the residual heat indicator (“H“) is not displayed.

Important:

• Do not use abrasive sponges or scouring pads as they may damage the glass.

• After each use, clean the hob (when it is cool) to remove any deposits and stains from food residue.

• A surface that is not kept suitably clean may reduce the sensitivity of control panel buttons.

• Use a scraper only if residues are stuck to the hob. Follow the scraper manufacturer's instructions to avoid scratching the glass.

• Sugar or foods with high sugar content can damage the hob and must be immediately removed.

• Salt, sugar and sand could scratch the glass surface.

• Use a soft cloth, absorbent kitchen paper or a special hob cleaner (follow the Manufacturer’s instructions).

• Spills of liquid in the cooking zones can cause the pots to move or vibrate.

• After cleaning the hob, dry thoroughly.

If the CleanProtect logo is present on the glass, the hob has been treated with CleanProtect technology. This exclusive coating ensures excellent cleaning results and keeps the hob surface shiny for longer. Daily cleaning after each use is suggested.

To clean CleanProtect hobs, follow these recommendations:

• Soak the zones that need to be cleaned with water making sure to cover the entire stained area and being careful not to drop water on the control panel.

• For the water soaking:

• In normal conditions, wait at least 2 minutes.

• In heavy-dirt conditions, wait for at least 5 minutes.

• If the water dries on the hob it is necessary to repeat the soaking step.

• Use a non-abrasive sponge to remove deposits and dry the hob after cleaning.

TROUBLESHOOTING

• Check that the electricity supply has not been shut o.

• If you cannot turn the hob o after using it, disconnect it from the power supply.

• If alphanumeric codes appear on the display when the hob is switched on, consult the following table for instructions.

DISPLAY CODE DESCRIPTION POSSIBLE CAUSES SOLUTION

F0E1

F0E7

F0EA

F0E9

F0E2, F0E4, F0E6, F0E8, F0EC, F1E1, F2E1, F6E1, F6E3, F7E5, F7E6

d E

[when the hob is off]

e.g.

[

Power level lower than

level requested

]

Cookware is detected but it is not compatible with requested operation.

Wrong power cord connection. The power supply connection is not

The control panel switches o because of excessively high temperatures.

The cooking zone turns o when the temperatures are too high.

Disconnect the hob from the power supply. Wait a few seconds then reconnect the hob to the power supply. If the problem persists, call the service centre and specify the error code that appears on the display.

The hob does not switch heat up. The functions do not come on.

The hob does not allow a special function to be activated.

The hob automatically sets a minimum power level to ensure that the cooking zone can be used.

The cookware is not well positioned on the cooking zone, or it is not compatible with one or more cooking zones.

exactly as indicated in ”ELECTRICAL CONNECTION”

The internal temperature of electronic parts is too high.

DEMO MODE on.

The power regulator limits the power levels in accordance with the maximum value set for the hob.

Please note: The presence of water, liquid spilled from pots or any objects resting on any of the hob buttons can accidentally activate or deactivate the control panel lock function.

Press On/O button twice to remove the F0E1 code and restore the functionality of the cooking zone. Then, try to use the cookware with a dierent cooking zone, or use dierent cookware.

Adjust the power supply connection

paragraph

according to ”ELECTRICAL CONNECTION” paragraph

Wait for the hob to cool down before using it again.

Wait until the cooking area has cooled o before using it again.

Follow the instructions in the ”DEMO MODE” paragraph.

See paragraph ”Power management”.

Page 10

SOUNDS PRODUCED DURING OPERATION

Type: XXXMod.: XXX

XXXXXXX XXXXXXX XXXXXXXXX

Prod.N. 86999XXXXXXX

XXXX XXXX XXXX

Induction hobs may whistle or creak during normal operation. These noises actually come from the cookware and are linked to the pan bottoms' characteristics (for example, when the bottoms are made from dierent layers of material or are irregular).

AFTERSALES SERVICE

To receive complete assistance, please register your product on

www.whirlpool.eu/register. BEFORE CALLING THE AFTER-SALES SERVICE:

1. See if you can solve the problem by yourself with the help of the

TROUBLESHOOTING suggestions.

2. Switch the appliance o and back on again to see if the fault persists.

IF AFTER THE ABOVE CHECKS THE FAULT STILL OCCURS, GET IN TOUCH WITH THE NEAREST AFTER-SALES SERVICE.

To receive assistance, call the number shown on the warranty booklet or follow the website's instructions on www.whirlpool.eu.

When contacting our Client After sales service, always specify:

• a brief description of the fault;

• the type and exact model of the appliance;

XXXXXXXXXXXXXXXXXXXX

XXXXXXXXXXXXXXX

XXXXXXXXXXXXXXXXXXXXXX

Made in X

XXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXX

These noises may vary according to the type of cookware used and the amount of food it contains and not the symptom of something wrong.

• the serial number (number after the word SN on the rating plate located under the appliance). The serial number is also indicated in the documentation;

Mod.

XXX XXX

Ind.C. XXXX XXXX XXXX

S.N.

• your full address;

• your telephone number.

If any repairs are required, please contact an authorized after-sales service (to guarantee that original spare parts will be used and repairs carried out correctly).

In the case of ush-mounted installation, call the After Sales Service to request assembly of screws kit 4801 211 00112.

In case of installation not over a built-in oven, you can call the After Sales Service to buy the divider kit C00628720 (cooktop 60 and 65 cm) or C00628721 (cooktop 77 cm). If you prefer not to buy the divider kit please ensure that a separator is installed according to the installation instructions.

400011666534

Page 11

NORME DI SICUREZZA

IMPORTANTE: DA LEGGERE E OSSERVARE

Scaricare il manuale d'uso completo dal sito

http://docs.whirlpool.eu

riportato sul libretto di garanzia.

Prima di utilizzare l’apparecchio, leggere le seguenti norme di sicurezza. Conservarle per eventuali consultazioni successive. Queste istruzioni e l’apparecchio sono corredati da importanti avvertenze di sicurezza, da leggere e osservare sempre. Il fabbricante declina qualsiasi responsabilità che derivi dalla mancata osservanza delle presenti istruzioni di sicurezza, da usi impropri dell’apparecchio o da errate impostazioni dei comandi.

AVVERTENZA: Se la supercie del piano cottura è incrinata, non utilizzare l’apparecchio per evitare il rischio di folgorazione.

AVVERTENZA: Pericolo di incendio: non appoggiare oggetti sulle superci di cottura.

ATTENZIONE: Il processo di cottura deve essere sorvegliato. I processi di cottura brevi richiedono una supervisione continua.

AVVERTENZA: La cottura non sorvegliata su un piano di cottura con grasso e olio può essere pericolosa e generare incendi. Non tentare MAI di spegnere le amme con acqua: piuttosto, spegnere l’apparecchio e soocare le amme, ad esempio con un coperchio o una coperta antincendio.

Non utilizzare il piano di cottura come supercie di lavoro o appoggio. Non avvicinare all’apparecchio stoe o altri materiali inammabili no a che tutti i componenti non si siano completamente rareddati per evitare il rischio di incendi.

Non poggiare oggetti metallici come coltelli, forchette, cucchiai e coperchi sulla supercie del piano di cottura perché potrebbero surriscaldarsi.

Tenere i bambini di età inferiore a 3 anni lontani dall’apparecchio. Senza la sorveglianza costante di un adulto tenere anche l’apparecchio fuori dalla portata dei bambini di età compresa tra 3 e 8 anni. I bambini di età superiore agli 8 anni, le persone con ridotte capacità siche, sensoriali o mentali e le persone che non abbiano esperienza o conoscenza dell’apparecchio potranno utilizzarlo solo sotto sorveglianza, o quando siano state istruite sull’utilizzo sicuro dell’apparecchio e siano consapevoli dei rischi del suo utilizzo. Vietare ai bambini di giocare con l’apparecchio. I bambini non

devono eseguire operazioni di pulizia e manutenzione dell’apparecchio senza la sorveglianza di un adulto.

Dopo l’uso, spegnere l’elemento del piano di cottura mediante il rispettivo comando e non fare adamento sul rilevatore di tegami.

ATTENZIONE: L'apparecchio e i suoi componenti accessibili possono diventare molto caldi durante l'uso. Fare attenzione a non toccare gli elementi riscaldanti. Tenere lontani i bambini di età inferiore

oppure telefonare al numero

agli 8 anni, a meno che non siano costantemente sorvegliati.

USO CONSENTITO

ATTENZIONE: l’apparecchio non è destinato ad essere messo in funzione mediante un dispositivo di commutazione esterno, ad esempio un temporizzatore, o attraverso un sistema di comando a distanza separato.

L’apparecchio è destinato all’uso domestico e ad applicazioni analoghe, quali: aree di cucina per il personale di negozi, uci e altri contesti lavorativi; agriturismi; camere di hotel, motel, bed & breakfast e altri ambienti residenziali.

Non sono consentiti altri usi (ad es., il riscaldamento di ambienti).

Questo apparecchio non è destinato ad applicazioni professionali. Non utilizzare l’apparecchio all’aperto.

INSTALLAZIONE

Per evitare il rischio di lesioni personali, l ’app arecchio deve essere movimentato e installato da due o più persone. Per le operazioni di disimballaggio e installazione utilizzare i guanti protettivi per non procurarsi tagli.

L’installazione, comprendente anche eventuali raccordi per l’alimentazione idrica e i collegamenti elettrici, e gli interventi di riparazione devono essere eseguiti da personale qualicato. Non riparare o sostituire qualsiasi parte dell’apparecchio se non specicatamente richiesto nel manuale d’uso. Tenere i bambini a distanza dal luogo dell’installazione. Dopo aver disimballato l’apparecchio, controllare che l’apparecchio non sia stato danneggiato durante il trasporto. In caso di problemi, contattare il rivenditore o il Servizio Assistenza Clienti. A installazione completata, conservare il materiale di imballaggio (parti in plastica, polistirolo, ecc.) fuori della portata dei bambini per evitare il rischio di soocamento. Per evitare rischi di scosse elettriche, prima di procedere all’installazione scollegare l’apparecchio dalla rete elettrica. Durante l’installazione, accertarsi che l’apparecchio non possa danneggiare il cavo di alimentazione e causare così rischi di scosse elettriche. Attivare l’apparecchio solo dopo avere completato la procedura di installazione.

Eseguire tutte le operazioni di taglio del mobile prima di inserire l’apparecchio, avendo cura di rimuovere trucioli o residui di segatura.

Se l’apparecchio non è installato sopra un forno, è necessario installare un pannello divisorio (non in dotazione) nel vano sottostante.

AVVERTENZE ELETTRICHE

Deve essere possibile scollegare l’apparecchio dalla rete elettrica disinserendo la spina, se questa è accessibile, o tramite un interruttore multipolare installato a monte della presa nel rispetto dei regolamenti elettrici vigenti; inoltre, la messa a terra

Page 12

dell’apparecchio deve essere conforme alle norme di sicurezza elettrica nazionali.

Non utilizzare cavi di prolunga, prese multiple o adattatori. Una volta terminata l’installazione, i componenti elettrici non devono più essere accessibili. Non utilizzare l’apparecchio quando si è bagnati oppure a piedi nudi. Non accendere l’apparecchio se il cavo di alimentazione o la spina sono danneggiati, se si osservano anomalie di funzionamento o se l’apparecchio è caduto o è stato danneggiato.

L'installazione tramite spina del cavo di alimentazione non è consentita a meno che il prodotto non sia già dotato di quella fornita dal Produttore.

Se il cavo di alimentazione è danneggiato, deve essere sostituito con uno dello stesso tipo dal produttore, da un centro di assistenza autorizzato o da un tecnico qualicato per evitare situazioni di pericolo o rischi di scosse elettriche.

PULIZIA E MANUTENZIONE

AVVERTENZA: Per evitare rischi di folgorazione, prima di qualsiasi intervento di manutenzione accertarsi che l’apparecchio sia spento e scollegato dall’alimentazione elettrica; inoltre, non usare in nessun caso pulitrici a getto di vapore.

Non utilizzare prodotti abrasivi o corrosivi, prodotti a base di cloro o pagliette.

SMALTIMENTO DEL MATERIALE DI IMBALLAGGIO

Il materiale di imballaggio è riciclabile al 100% ed è contrassegnato dal simbolo del riciclaggio

Le varie parti dell’imballaggio devono pertanto essere smaltite responsabilmente e in stretta osservanza delle norme stabilite dalle autorità locali.

SMALTIMENTO DEGLI ELETTRODOMESTICI

Questo prodotto è stato fabbricato con materiale riciclabile o riutilizzabile. Smaltire il prodotto rispettando le normative locali in materia. Per ulteriori informazioni sul trattamento, il recupero e il riciclaggio degli elettrodomestici, contattare l’ucio locale competente, il servizio di raccolta dei riuti domestici o il negozio presso il quale il prodotto è stato acquistato. Questo apparecchio è contrassegnato in conformità alla direttiva europea 2012/19/ UE, Riuti di apparecchiature elettriche ed elettroniche (RAEE) e alle norme sui riuti di apparecchiature elettriche ed elettroniche 2013 (e successive modiche). Assicurandosi che questo prodotto sia smaltito in modo corretto, l’utente contribuisce a prevenire le conseguenze negative per l’ambiente e la salute.

DICHIARAZIONE DI CONFORMITÀ

Questo apparecchio soddisfa i requisiti di Ecodesign del regolamento europeo 66/2014 e l'Ecodesign per i prodotti connessi all'energia e le informazioni sull'energia (emendamento) (Uscita UE) Regolamenti 2019 in conformità con la norma europea EN 60350-2.

NOTA

Le persone con un pacemaker o un dispositivo medico simile devono prestare attenzione quando si trovano in prossimità di questo piano di cottura a induzione mentre è acceso. Il campo elettromagnetico può inuenzare il pacemaker o un dispositivo simile. Consultare il proprio medico o il produttore del pacemaker o un dispositivo medico simile per ulteriori informazioni sui suoi eetti con i campi elettromagnetici del piano di cottura ad induzione.

Il simbolo indica che questo apparecchio non deve essere smaltito come riuto domestico, bensì conferito presso un centro di raccolta preposto al ritiro delle apparecchiature elettriche ed elettroniche.

sul prodotto o sulla documentazione di accompagnamento

CONSIGLI PER IL RISPARMIO ENERGETICO

Per sfruttare al meglio il calore residuo delle piastre, spegnerle alcuni minuti prima del termine della cottura. La base della pentola o del tegame dovrebbe coprire completamente la piastra di cottura; un recipiente con la base più piccola del diametro della piastra causerà uno spreco di energia. Durante la cottura, coprire pentole e tegami con un coperchio che chiuda bene il recipiente e usare la minima quantità d’acqua possibile. La cottura senza coperchio comporta un consumo di energia notevolmente superiore. Utilizzare solo pentole e padelle con fondo piatto.

Page 13

INSTALLAZIONE

Min. 35 mm

R = Max. 10 mm

R = 11.5 mm

513 mm

Min. 480 mm Max. 492 mm

Min.100 mm

Min. 400 mm

4 mm

479 mm

773 mm

750 mm

770 mm

750 mm

510 mm

50 mm

743 mm

Min. 480 mm Max. 492 mm

0 2

6mm

R = 11.5 mm

kit 4801 211 00112

Min. 35 mm

R = Max. 10 mm

Min. 12 mm

min. 10 mm

12 mmNo Max.

Min. 12 mm

min. 20 mm

min. 10 mm

min. 20 mm

28 mmNo Max.

Min. 28 mm

20 mm

A-A

min. 45 mm

min. 550 mm

Min. 12 mm

min. 10 mm

120 mm

60 mm

min. 20 mm

60 mm

min. 20 mm

90 mm

45 mm

90°C

Page 14

COLLEGAMENTO ELETTRICO

Il collegamento elettrico deve essere eseguito prima di collegare l’apparecchio alla rete. L’installazione deve essere eseguita da personale qualicato a conoscenza delle norme vigenti in materia di sicurezza e installazione. Nella fattispecie, l’installazione deve essere eseguita in ottemperanza alle direttive della locale società di fornitura elettrica Controllare che la tensione indicata sulla targhetta matricola nella parte inferiore dell’apparecchio sia la stessa della rete elettrica domestica. La messa a terra dell’apparecchio è obbligatoria per legge; utilizzare solo conduttori delle dimensioni appropriate (incluso il conduttore di terra).

380-415 V 2 N ~

380-415 V 3 N ~

220-240 V

AU-UK-IRL

220-240 V 3

230V 2 Phase 2N

R S

Page 15

DESCRIZIONE PRODOTTO

5 87 7

6 13

11 12

4 15

1. Piano di cottura

2. Pannello di controllo

PANNELLO DI CONTROLLO

OFF

1. Icone/attivazione funzioni speciali

2. Livello di cottura selezionato

3. Tasto di spegnimento della zona cottura

4. Tastiera a scorrimento

5. Tasto di riscaldamento rapido (Booster)

6. Tasto FLEXICOOK

7. Spia luminosa funzione attiva

8. Tasto di Accensione/Spegnimento

9. Contaminuti

10. Tasto 6

Sense

3 sec

OFF

11. Indicatore tempo di cottura

12. Tasto OK/Blocco tasti – 3secondi

13. Indicatore contaminuti attivo

14. Indicatore zona selezionata

15. Icona indicatore contaminuti

Page 16

3 sec

ACCESSORI

PENTOLE E PADELLE

Usare solo pentole e padelle ferromagnetiche

NOOK

adatte ai piani a induzione:

• stoviglia in acciaio smaltato

• stoviglia in ghisa

• stoviglia speciale in acciaio inox, adatta alla cottura a induzione

Per determinare se una pentola è adatta, controllare se riporta il simbolo (generalmente impresso sul fondo). E’ possibile avvalersi di una calamita per vericare se le pentole sono rilevabili magneticamente. La qualità e la geometria del fondo della pentola possono far variare le prestazioni di cottura. Alcuni diametri del fondo non corrispondono all'eettivo diametro ferromagnetico.

Alcune stoviglie possono avere il fondo solo in parte ferromagnetico o avere delle zone in altro materiale non adatto all'induzione . Queste zone potrebbero scaldarsi in modo dierente o con temperature più basse. In alcuni casi in cui il fondo della stoviglia è composto prevalentemente da parti non ferromagnetiche , il piano potrebbe non riconoscere la pentola e quindi non accendere la zona di cottura.

Per massimizzare l'ecienza, utilizzare sempre pentole e padelle con fondi piani che distribuiscono in modo uniforme il calore. Fondi non uniformi compromettono la potenza e la conduzione del calore.

Pentole vuote o con fondo sottile

Non utilizzare pentole o padelle vuote quando il piano è acceso. Il piano è equipaggiato con un sistema di sicurezza interno che controlla costantemente la temperatura e attiva la funzione “spegnimento automatico“ in caso di temperature elevate. In caso di utilizzo con pentole vuote o sottili può accadere che la temperatura si innalzi molto velocemente e lo spegnimento automatico non intervenga per tempo andando a danneggiare la pentola o la supercie del piano di cottura. In questi casi non toccare nulla ed attendere il rareddamento delle parti coinvolte. Se compaiono messaggi di errore dopo l’accaduto, chiamare l’assistenza.

Diametro minimo del fondo della pentola per le diverse aree di cottura

Per il corretto funzionamento del piano è necessario utilizzare pentole che abbiano un diametro minimo adeguato (vedi tabella sotto). Utilizzare sempre la zona di cottura che corrisponde al meglio al diametro minimo del fondo della pentola. Collocare la pentola facendo attenzione che sia ben centrata nella zona di cottura utilizzata. Si consiglia di non utilizzare pentole che eccedono il perimetro della zona di cottura in uso.

ø min.

200

mm 100 mm

150 mm120 mm

ADATTATORE PER PENTOLE NON ADATTE ALL'INDUZIONE

L’utilizzo dell’accessorio permette di sfruttare pentole e padelle non adatte ai piani ad induzione. E’ importante ricordare che il suo impiego ha un impatto sull’ecienza e quindi i tempi di riscaldamento dei cibi. Il suo utilizzo deve essere limitato in quanto le temperature che si raggiungono sulla sua supercie sono fortemente dipendenti dalla pentola utilizzata, dalla sua planarità e dal tipo di alimento inserito. L’uso di una pentola dal diametro più piccolo rispetto al disco adattatore può portare a un accumulo di calore che non verrà trasmesso al recipiente, e che potrebbe annerire sia la piastra che il disco. Adattare bene il diametro del vostro utensile e quello della piastra di cottura al diametro dell’adattatore.

PRIMO UTILIZZO

REGOLATORE DI POTENZA

Al momento dell’acquisto il piano di cottura è impostato sulla potenza massima raggiungibile. Adeguare l'impostazione rispetto ai limiti dell'impianto elettrico di casa come descritto nel paragrafo seguente.

N.B: In funzione della potenza selezionata per il piano, alcune potenze e funzioni delle zone di cottura (es. bollire o riscaldamento rapido) potrebbero essere automaticamente limitate per non eccedere il limite selezionato.

Per impostare la potenza del piano cottura:

Una volta collegato l’apparecchio alla rete elettrica, entro 60secondi è possibile impostare il livello di potenza. Premere per almeno 5secondi il tasto “+“ del contaminuti posizionato più a destra. Sul display viene visualizzato “PL“.

Premere il tasto Utilizzare i tasti

I livelli di potenza disponibili sono: 2,5 kW – 4,0 kW – 6,0 kW – 7,2 kW. Confermare con il tasto

La potenza selezionata rimarrà in memoria anche in caso di mancata alimentazione. Per variare il livello di potenza, scollegare l’apparecchio dalla rete elettrica per almeno 60secondi, quindi ricollegarlo e ripetere le operazioni descritte sopra.

per confermare.

“+“ e “−“

per selezionare la potenza desiderata.

In caso di errore durante la sequenza di impostazione appare il simbolo “EE“

e viene emesso un segnale acustico. In tal caso, ripetere l’operazione.

Se l’errore persiste contattare il servizio assistenza.

ATTIVAZIONE/DISATTIVAZIONE DEL SEGNALE ACUSTICO

Per attivare/disattivare il segnale acustico:

• Collegare il piano cottura alla rete elettrica;

• Attendere la sequenza di accensione;

• Premere il tasto “P“ della prima tastiera a scorrimento in alto a sinistra per 5secondi.

Eventuali allarmi rimangono attivi.

MODALITÀ DEMO riscaldamento disattivato, vedi il paragrafo “Risoluzione dei problemi“)

Per attivare e disattivare la modalità demo:

• Collegare il piano cottura alla rete elettrica;

• Attendere la sequenza di accensione;

• Entro il primo minuto premere per 5secondi il tasto riscaldamento rapido “P“ della tastiera in basso a sinistra (come illustrato di seguito);

• Sul display viene visualizzato “DE“.

OFF

3 sec

OFF

Page 17

USO QUOTIDIANO

OFF

3 sec

ACCENSIONE/SPEGNIMENTO DEL PIANO COTTURA

Per accendere il piano premere per circa 1 secondo il tasto di accensione. Per spegnere premere lo stesso tasto, tutte le zone di cottura vengono disattivate.

POSIZIONAMENTO

Evitare di coprire con la pentola i simboli del pannello di controllo.

Nota: Nelle zone vicine al pannello di controllo si suggerisce di mantenere pentole e padelle all'interno della serigraa (considerando sia il fondo che il bordo tendenzialmente più largo) Questo evita eccessivi surriscaldamenti della tastiera. Per cotture tipo grigliatura o frittura si consiglia di utilizzare le zone posteriori dove possibile.

ATTIVAZIONE/DISATTIVAZIONE DELLE ZONE COTTURA E REGOLAZIONE DELLA POTENZA

Per attivare le zone cottura:

Muovere il dito orizzontalmente lungo la tastiera a scorrimento (SLIDER) della zona cottura scelta per attivarla e regolare la potenza. In corrispondenza della zona appare il livello e la spia luminosa che identica la zona di cottura attiva. Tramite il tasto “P“ è possibile selezionare la funzione riscaldamento rapido (Booster).

Per disattivare le zone cottura:

Selezionare il tasto “OFF“ presente all'inizio della tastiera di scorrimento.

BLOCCO DEL PANNELLO COMANDI

Per bloccare le impostazioni ed evitare accidentali attivazioni, premere per 3 secondi il tasto OK/Blocco tasti. Un segnale acustico e una spia luminosa sopra al simbolo segnalano l’avvenuta attivazione. Il pannello dei comandi è

( )

bloccato ad eccezione della funzione di spegnimento

. Per disattivare il

blocco comandi ripetere la procedura di attivazione.

CONTAMINUTI

Il contaminuti controlla tutte le zone di cottura.

Per attivare il contaminuti:

Premere i tasti “+“ o “−“ per impostare il tempo desiderato sulla zona in uso. Una spia luminosa si accende in corrispondenza dell'icona dedicata

. Allo scadere del tempo impostato, viene emesso un segnale acustico e

la zona di cottura si spegne automaticamente. E’ possibile modicare il tempo in qualsiasi momento e attivare più timer contemporaneamente. Se vengono attivati contemporaneamente 2 timer dello stesso lato del piano di cottura, “Indicatore selezione zona“ lampeggia e il relativo tempo di cottura selezionato viene visualizzato sul display centrale.

Per disattivare il contaminuti:

Premere contemporaneamente i tasti

“+“ e “−“

no alla disattivazione.

INDICATORE CONTAMINUTI

La spia luminosa relativa a questo indicatore, se attiva, segnala che è stato impostato il contaminuti per la zona di cottura.

FUNZIONI

OFF

FLEXICOOK

Selezionando il tasto “

FLEXICOOK

“ è possibile unire due zone di cottura e utilizzarle alla stessa potenza coprendo interamente la supercie con una pentola grande o parzialmente con una pentola rotonda/ovale. La funzione rimane sempre attiva e utilizzando una sola pentola può essere spostata su tutta l'area. E’ possibile utilizzare indierentemente entrambe le tastiere a scorrimento di sinistra. Ideale per l’utilizzo di pentole ovali, rettangolari o griglie. Per disattivare la funzione premere il tasto N.B. Le funzioni speciali non possono essere selezionate quando si utilizza questa funzione.

IMPORTANTE: Collocare le pentole al centro della zona di cottura in modo che coprano uno o più punti di riferimento (come illustrato di seguito).

“FLEXICOOK“.

3 sec

OFF

6THSENSE

Con il tasto “6 Posizionare la pentola, selezionare la zona di cottura. Premere il tasto “6

Sense“ è possibile attivare le funzioni speciali.

Sense“. Sul display della zona selezionata appare “A“. L’indicatore della prima funzione speciale disponibile per la zona si accende. Selezionare la funzione speciale desiderata tramite pressioni successive del tasto “6

La funzione si attiva dopo la conferma con il tasto

Sense“.

. Per selezionare un'altra funzione speciale, premere il pulsante “OFF“ e successivamente il pulsante “

6thSense

“ per selezionare la funzione desiderata. Per disattivare le funzioni speciali e ritornare in modalità manuale premere il tasto “OFF“. Il livello di potenza durante una funzione speciale è preimpostato dal piano e non è modicabile.

FONDERE

Funzione che permette di portare l’alimento ad una temperatura ideale per lo scioglimento e mantenere questa condizione senza rischio di bruciature. Ideale perché non danneggia cibi delicati come il cioccolato ed evita che questi rimangano attaccati alla pentola.

Page 18

MANTENERE IN CALDO

Funzione che permette di mantenere la preparazione ad una temperatura ideale, generalmente dopo che ha già eettuato la cottura o per far evaporare molto lentamente i liquidi e servire l’alimento alla temperatura ideale.

SOBBOLLIRE

Funzione ideale per mantenere l’alimento ad una temperatura di sobbollore e poter cuocere per tempi lunghi senza rischio di far bruciare il cibo. Ideale per cotture prolungate (riso, sughi, arrosti,) in presenza di liquidi di accompagnamento.

INDICATORI

BOLLIRE

La funzione consente di portare l’acqua ad ebollizione e di mantenerla in questo stato con un minor consumo energetico. Si raccomanda di utilizzare circa 2 litri di acqua (preferibilmente a temperatura ambiente). In ogni caso si consiglia di tenere sotto controllo le condizioni di ebollizione e la quantità di acqua residua. Se le pentole sono grandi e la quantità d'acqua è superiore a 2 litri, si consiglia di utilizzare un coperchio per ottimizzare il tempo di ebollizione.

CALORE RESIDUO

Se sul display compare “H“ signica che la zona di cottura è calda. L'indicatore si accende anche nel caso in cui la zona non è stata mai attivata ma si è surriscaldata a causa dell’utilizzo di altre zone limitrofe o sulla zona è stata collocata la pentola calda. Quando la zona di cottura si raredda l’indicatore “H“ scompare.

PENTOLA NON CORRETTA O ASSENTE

Il simbolo appare se la pentola non è adatta per la cottura a induzione, non è posizionata correttamente o non è delle dimensioni adeguate per la zona di cottura prescelta. Entro 30secondi dalla selezione, se non viene rilevata nessuna pentola, la zona di cottura interessata si spegne.

TABELLA DI COTTURA

La tabella di cottura ore un esempio del tipo di cottura per ogni livello di potenza. L'eettiva potenza erogata di ciascun livello di potenza dipende dalle dimensioni della zona di cottura.

LIVELLO DI POTENZA TIPOLOGIA DI COTTURA

Potenza

massima

P Riscaldare rapidamente/Booster

Friggere, bollire

14 − 18

−

Rosolare, soriggere, bollire,

grigliare

Rosolare, cuocere, stufare,

soriggere, grigliare

Cuocere, stufare, soriggere,

grigliare, mantecare

L’indicazione aanca l’esperienza e le abitudini di cottura

Ideale per innalzare in breve tempo la temperatura del cibo no a veloce ebollizione in caso di acqua o per riscaldare velocemente liquidi di cottura.

Ideale per rosolare, iniziare una cottura, friggere prodotti surgelati, portare a ebollizione rapidamente.

Ideale per soriggere, mantenere bolliture vivaci, cuocere e grigliare.

Ideale per soriggere, mantenere bolliture leggere, cuocere e grigliare, preriscaldare accessori.

Ideale per stufare, mantenere bolliture delicate, cuocere (per lunga durata) e mantenere grigliature prolungate.

UTILIZZO CONSIGLIATO

Potenza

zero

−

1 − 4

OFF –

Cuocere, sobbollire, addensare,

mantecare

Fondere, scongelare

Mantenere in caldo, mantecare

risotti

Ideale per cotture prolungate (riso, sughi, arrosti, pesce) in presenza di liquidi di accompagnamento (es. acqua, vino, brodo, latte), mantecare la pasta.

Ideale per cotture prolungate (volumi inferiori al litro: riso, sughi, arrosti, pesce) in presenza di liquidi di accompagnamento (es. acqua, vino, brodo, latte).

Ideale per ammorbidire il burro, fondere delicatamente il cioccolato, scongelare prodotti di piccole dimensioni.

Ideale per il mantenimento in caldo di piccole porzioni di cibo appena cucinate o tenere in temperatura piatti di portata e mantecare risotti.

Piano di cottura in posizione di stand-by o spento (possibile presenza di calore residuo da ne cottura, segnalato con “H“).

Page 19

CURA E PULIZIA

AVVERTENZA

• Non usare pulitrici a getto di vapore.

• Prima di procedere alla pulizia, assicurarsi che le zone di cottura siano spente e che l'indicatore di calore residuo (“H“) non

sia visualizzato.

Importante:

• Non utilizzare spugne abrasive o pagliette in quanto possono rovinare il vetro.

• Dopo ciascun utilizzo, pulire il piano di cottura (una volta rareddato) per rimuovere eventuali depositi e macchie dovuti a residui di cibo.

• Una supercie non adeguatamente pulita può ridurre la sensibilità dei pulsanti del pannello di controllo.

• Utilizzare un raschietto solo nei casi in cui i residui persistono sul piano cottura. Rispettare le istruzioni del produttore del raschietto per evitare di graare il vetro.

• Lo zucchero e gli alimenti ad elevato contenuto di zuccheri danneggiano il piano di cottura e devono essere immediatamente rimossi.

• Sale, zucchero e sabbia possono graare la supercie in vetro.

• Utilizzare un panno morbido, carta assorbente da cucina o uno specico detergente per piani di cottura (seguire le istruzioni del produttore).

• Le fuoriuscite di liquidi sulle zone di cottura possono causare spostamenti o vibrazioni delle pentole.

• Dopo aver pulito il piano cottura, asciugarlo accuratamente.

Se sul vetro è presente il logo CleanProtect, il piano di cottura è stato trattato con la tecnologia CleanProtect, una nitura esclusiva che garantisce un’eccellente pulizia e preserva a lungo la brillantezza della supercie. Si consiglia la pulizia quotidiana dopo ogni utilizzo.

Per la pulizia dei piani di cottura CleanProtect, attenersi alle seguenti raccomandazioni:

• Versare acqua sulle zone da pulire, avendo cura di coprire l’intera area macchiata e facendo attenzione a non far cadere l’acqua sul pannello di controllo.

• Perché l’acqua agisca:

• In condizioni normali, attendere almeno 2 minuti.

• In caso di sporco dicile, attendere almeno 5 minuti.

• Se l’acqua si asciuga sul piano di cottura, è necessario ripetere la

fase di ammollo.

• Utilizzare una spugna non abrasiva per rimuovere i depositi e asciugare il piano di cottura dopo la pulizia.

RISOLUZIONE DEI PROBLEMI

• Controllare che non ci siano interruzioni nella fornitura di energia elettrica.

• Se dopo avere utilizzato il piano di cottura, non si riesce a spegnerlo, staccare il piano dalla rete elettrica.

• Se, quando il piano di cottura è acceso, sul display appaiono i codici alfanumerici, consultare le seguente tabella per le istruzioni.

CODICE DISPLAY DESCRIZIONE POSSIBILI CAUSE SOLUZIONE

F0E1

F0E7

F0EA

F0E9

F0E2, F0E4, F0E6, F0E8, F0EC, F1E1, F2E1, F6E1, F6E3, F7E5, F7E6

es.

d E

è spento]

[quando il piano di cottura

[

Livello di potenza inferiore

rispetto a quello richiesto

Le pentole vengono rilevate ma non sono compatibili con l'operazione richiesta.

Connessione del cavo di alimentazione errata.

Il pannello di controllo si spegne a causa di temperature eccessivamente elevate.

La zona di cottura si spegne a causa di temperature eccessivamente elevate.

Scollegare il piano di cottura dalla rete elettrica. Attendere qualche secondo e ricollegare il piano alla rete elettrica. Se il problema persiste, chiamare il Servizio di assistenza e specicare il codice di errore visualizzato sul display.

Il piano di cottura non si riscalda. Le funzioni non si attivano.

Il piano non consente l'attivazione di una funzione speciale.

Il piano imposta automaticamente un livello di potenza minimo per garantire l'utilizzo della zona cottura.

]

La pentola non è ben posizionata sulla zona di cottura, o non è compatibile con una o più zone di cottura.

Il collegamento dell'alimentazione non è esattamente come indicato nel paragrafo “COLLEGAMENTO ELETTRICO“.

La temperatura interna dei componenti elettronici è troppo elevata.

MODALITÀ DEMO attiva.

Il regolatore di potenza limita i livelli di potenza in base al valore massimo impostato per il piano.

Nota: La presenza di acqua, liquido fuoriuscito dalle pentole o oggetti di qualsiasi genere posati su un qualsiasi tasto del piano possono provocare l’attivazione o la disattivazione involontaria del blocco del pannello comandi.

Premere due volte il tasto Accensione/ Spegnimento per rimuovere il codice F0E1 e ripristinare la funzionalità della zona di cottura. Quindi, provare ad utilizzare le pentole con una zona di cottura diversa o utilizzare le pentole diverse.

Sistemare il collegamento dell'alimentazione secondo le indicazioni del paragrafo “COLLEGAMENTO ELETTRICO“.

Attendere che il piano di cottura si rareddi prima di riutilizzarlo.

Attendere che la zona di cottura si rareddi prima di riutilizzarla.

Seguire le istruzioni presenti nel paragrafo

MODALITÀ

“

Vedere il paragrafo “Regolatore di potenza“.

DEMO“.

Page 20

SUONI FUNZIONALI

Type: XXXMod.: XXX

XXXXXXX XXXXXXX XXXXXXXXX

Prod.N. 86999XXXXXXX

I piani cottura a induzione possono produrre sibili o crepitii durante il normale funzionamento. Questi rumori provengono in realtà dalle pentole e sono legati alle caratteristiche dei fondi (ad esempio, quando i fondi sono fatti di diversi strati di materiale o sono irregolari).

SERVIZIO ASSISTENZA

Per ricevere un’assistenza più completa, registrare il prodotto su

www.whirlpool.eu/register. PRIMA DI CHIAMARE IL SERVIZIO ASSISTENZA:

1. Vericare se non sia possibile eliminare da soli i guasti. Vedere

“RISOLUZIONE DEI PROBLEMI“.

2. Spegnere e riaccendere l’apparecchio per assicurarsi che

l’inconveniente sia stato eliminato.

SE DOPO I SUDDETTI CONTROLLI IL PROBLEMA PERSISTE, CONTATTARE IL SERVIZIO ASSISTENZA PIÙ VICINO.

Per ricevere assistenza, chiamare il numero indicato sul libretto di garanzia o seguire le istruzioni sul sito web www.whirlpool.eu.

Quando si contatta il nostro servizio assistenza,indicare sempre:

• una breve descrizione del guasto;

• il tipo e il modello esatti del prodotto;

XXXXXXXXXXXXXXXXXXXX

XXXXXXXXXXXXXXX

XXXXXXXXXXXXXXXXXXXXXX

Made in X

XXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXX

Questi rumori possono variare a seconda delle pentole e dei tegami utilizzati e dalla quantità di alimenti che contengono, e non segnalano alcun tipo di difetto.

• il numero di serie (è il numero che si trova dopo la parola SN sulla targhetta matricola posta sotto l'apparecchio); Il numero di serie è indicato anche nella documentazione;

Mod.

XXX XXX

Ind.C. XXXX XXXX XXXX

S.N. XXXX XXXX XXXX

• il proprio indirizzo completo;

• il proprio numero di telefono.

Qualora si renda necessaria una riparazione, rivolgersi ad un centro del Servizio Assistenza (a garanzia dell’utilizzo di pezzi di ricambio originali e di una corretta riparazione).

Nel caso di installazione a lo, contattare il Servizio Assistenza per richiedere il kit di viti 4801 211 00112.

In caso di installazione non sopra un forno da incasso, è possibile chiamare il Servizio Post Vendita per acquistare il kit divisore C00628720 (piano cottura 60 e 65 cm) o C00628721 (piano cottura 77 cm). Se si preferisce non acquistare il kit divisore, assicurarsi che venga installato un divisore secondo le istruzioni di installazione.

400011666534

Page 21

BEZPEČNOSTNÍ POKYNY

JE DŮLEŽITÉ SI POKYNY DŮKLADNĚ PŘEČÍST

AŘÍDIT SE JIMI

Kompletní návod k obsluze si stáhněte na stránce http://docs.whirlpool.eu nebo zavolejte na telefonní číslo uvedené v záručním listě.

Před použitím spotřebiče si přečtěte tyto bezpečnostní pokyny. Uschovejte si je po ruce pro další použití. V tomto návodu a na samotném spotřebiči jsou uvedena důležitá bezpečnostní upozornění, která je nutné si přečíst ařídit se jimi. Výrobce odmítá nést jakoukoli zodpovědnost za nedodržení těchto bezpečnostních pokynů, za nevhodné používání spotřebiče nebo za nesprávné nastavení ovladačů.

VÝSTRAŽNÉ UPOZORNĚNÍ: Pokud je povrch varné desky popraskaný, zařízení nepoužívejte. Riziko elektrického šoku!

VÝSTRAŽNÉ UPOZORNĚNÍ: Nebezpečí požáru: Neskladujte položky na varném povrchu.

UPOZORNĚNÍ: Proces vaření musí probíhat pod kontrolou. Krátké vaření musí být neustále monitorováno.

VÝSTRAŽNÉ UPOZORNĚNÍ: Vaření pokrmů s obsahem tuku nebo oleje bez dozoru na varné desce může být nebezpečné. Riziko požáru! NIKDY se nepokoušejte požár uhasit vodou: Namísto toho spotřebič vypněte aplamen přikryjte, např. poklicí nebo žáruvzdornou dekou.

Varnou desku nepoužívejte jako pracovní plochu nebo podstavec. Do blízkosti spotřebiče nepokládejte oděvy nebo jiné hořlavé materiály, dokud veškeré součásti zcela nevychladnou. Riziko požáru!

Kovové předměty jako nože, vidličky, lžíce a poklice nepokládejte na povrch varné desky, protože se mohou zahřát na vysokou teplotu.

Velmi malé děti (0–3 roky) by se neměly ke spotřebiči přibližovat. Malé děti (3–8 let) by se neměly ke spotřebiči přibližovat, pokud nejsou pod dozorem. Děti starší 8 let a osoby s fyzickým, smyslovým či duševním postižením nebo bez patřičných zkušeností a znalostí mohou tento spotřebič používat pouze pod dohledem nebo tehdy, pokud obdržely informace o bezpečném použití spotřebiče a pokud rozumějí rizikům, která s používáním spotřebiče souvisejí. Nedovolte dětem, aby si se spotřebičem hrály. Nedovolte dětem, aby bez dohledu prováděly čištění aběžnou údržbu spotřebiče.

Po použití vypněte příslušnou část varné desky ovladačem anespoléhejte na detektor nádoby.

VÝSTRAŽNÉ UPOZORNĚNÍ: Spotřebič a jeho přístupné součásti se při použití zahřívají. Je třeba dbát opatrnosti, abyste se nedotkli topných těles. Děti mladší 8let se nesmějí ke spotřebiči přibližovat, pokud nejsou pod dohledem dospělé osoby.

POVOLENÉ POUŽITÍ

UPOZORNĚNÍ: Tento spotřebič není určen křízení pomocí externího zařízení, jako je např. časovač, nebo samostatného systému dálkového ovládání.

Tento spotřebič je určen kpoužití vdomácnosti apodobných zařízeních jako: kuchyňské kouty pro zaměstnance vobchodech, kancelářích ana jiných pracovištích; farmy; klienty hotelů, motelů, penzionů ajiných ubytovací zařízení.

Není přípustné používat jej jiným způsobem (např. kvytápění místností).

Tento spotřebič není určen pro profesionální použití. Nepoužívejte spotřebič venku.

INSTALACE

Kpřemisťování ainstalaci spotřebiče jsou nutné minimálně dvě osoby – nebezpečí zranění. Při rozbalování ainstalaci používejte ochranné rukavice – nebezpečí pořezání.

Instalaci, včetně připojení přívodu vody (pokud nějaký existuje) aelektřiny, aopravy musí provádět kvalikovaný technik. Neopravujte ani nevyměňujte žádnou část spotřebiče, pokud to není výslovně uvedeno vnávodu kpoužití. Nedovolte dětem, aby se přibližovaly k místu instalace. Po vybalení spotřebiče se přesvědčte, že nebyl při dopravě poškozen. V případě problémů se obraťte se na svého prodejce nebo na nejbližší servisní středisko. Po instalaci musí být obalový materiál (plasty, polystyrenová pěna atd.) uložen mimo dosah dětí – nebezpečí udušení. Před zahájením instalace je nutné spotřebič odpojit od elektrické sítě – nebezpečí úrazu elektrickým proudem. Během instalace se ujistěte, že zařízení nepoškozuje napájecí kabel – nebezpečí požáru a úrazu elektrickým proudem. Zařízení nezapínejte, dokud nebyla řádně ukončena instalace.

Je-li nutné skříňku přiříznout, proveďte tyto práce ještě před zasunutím spotřebiče na místo apečlivě odstraňte všechny dřevěné třísky apiliny.

Pokud není spotřebič nainstalován nad troubou, do umístění pod spotřebičem je třeba nainstalovat ioddělovací panel (není součástí).

DŮLEŽITÁ UPOZORNĚNÍ TÝKAJÍCÍ SE ELEKTRICKÉHO ZAPOJENÍ

Vsouladu snárodními bezpečnostními normami týkajícími se elektrických zařízení musí být možné odpojit spotřebič od elektrické sítě vytažením zástrčky, pokud je zástrčka přístupná, nebo, vsouladu spravidly pro zapojování, prostřednictvím vícepólového vypínače umístěného před zásuvkou aspotřebič musí být uzemněn.

Nepoužívejte prodlužovací kabely, sdružené zásuvky nebo adaptéry. Po provedení montáže nesmí být elektrické prvky spotřebiče pro uživatele přístupné. Nepoužívejte spotřebič, pokud jste mokří

Page 22

nebo bosí. Tento spotřebič nezapínejte, pokud je poškozený napájecí síťový kabel či zástrčka, pokud nefunguje správně nebo byl poškozen či došlo kjeho pádu.

Instalace pomocí zástrčky napájecího kabelu není povolena, pokud produkt již není vybaven tou, kterou poskytuje výrobce.

Jestliže je poškozený přívodní kabel, za identický ho smí vyměnit pouze výrobce, servisní technik nebo osoba spodobnou příslušnou kvalikací, jinak by mohlo dojít kúrazu – riziko elektrického šoku!

ČIŠTĚNÍ AÚDRŽBA

VÝSTRAŽNÉ UPOZORNĚNÍ: Než zahájíte jakoukoli údržbovou operaci, ujistěte se, že je spotřebič vypnutý a odpojený od zdroje napájení; nikdy nepoužívejte parní čistič – riziko elektrického šoku!

Nepoužívejte abrazivní ani agresivní produkty,

čisticí prostředky sobsahem chloru ani drátěnky.

LIKVIDACE OBALOVÉHO MATERIÁLU

Obal je ze 100% recyklovatelného materiálu a je označen recyklačním znakem

Jednotlivé části obalového materiálu proto zlikvidujte odpovědně podle platných místních předpisů.

LIKVIDACE DOMÁCÍCH ELEKTROSPOTŘEBIČŮ

Tento spotřebič byl vyroben z recyklovatelných nebo opakovaně použitelných materiálů. Zlikvidujte jej podle místních předpisů pro likvidaci odpadu. Další informace o likvidaci, renovaci a recyklaci elektrických spotřebičů získáte na místním úřadě, vpodniku pro sběr domácího odpadu nebo vobchodě, kde jste spotřebič zakoupili. Tento spotřebič je označen v souladu s evropskou směrnicí 2012/19/EU o odpadních elektrických a elektronických zařízeních (OEEZ) a nařízeními o odpadních elektrických a elektronických zařízeních 2013 (včetně dodatků). Zajištěním správné likvidace tohoto výrobku pomůžete zabránit negativním vlivům na životní prostředí alidské zdraví.

Symbol výrobek nesmí být likvidován společně s domácím odpadem, nýbrž je nutné jej odevzdat do příslušného sběrného střediska k recyklaci elektrických aelektronických zařízení.

RADY KÚSPOŘE ELEKTRICKÉ ENERGIE

Vytěžte maximum ize zbytkového tepla, a to tak, že ploténku vypnete několik minut před dokončením vaření. Dno hrnce či pánve by mělo zakrývat celou plochu ploténky; při použití nádoby, jejíž dno je menší než ploténka, dochází kplýtvání energií. Během vaření přikrývejte hrnce a pánve dobře těsnicí pokličkou a používejte co nejméně vody. Vařením bez pokličky se citelně zvýší spotřeba energie. Používejte pouze hrnce apánve splochým dnem.

PROHLÁŠENÍ OSHODĚ

Tento spotřebič splňuje požadavky na ekodesign evropského nařízení 66/2014 a nařízení o ekodesignu výrobků spojených se spotřebou energie a informacích o energii (dodatek) (EU Exit) 2019 v souladu s evropskou normou EN 60350-2.

POZNÁMKA

Lidé s kardiostimulátorem nebo podobným lékařským přístrojem by měli být opatrní, pokud stojí v blízkosti zapnuté indukční varné desky. Elektromagnetické pole může kardiostimulátor nebo jemu podobné přístroje poškodit. Obraťte se na svého lékaře nebo výrobce kardiostimulátoru či jiného takového lékařského přístroje pro další informace o působení elektromagnetického pole indukční varné desky na tyto přístroje.

na výrobku nebo příslušných dokladech udává, že tento

Page 23

INSTALACE

Min. 35 mm

R = Max. 10 mm

R = 11.5 mm

513 mm

Min. 480 mm Max. 492 mm

Min.100 mm

Min. 400 mm

4 mm

479 mm

773 mm

750 mm

770 mm

750 mm

510 mm

50 mm

743 mm

Min. 480 mm Max. 492 mm

0 2

6mm

R = 11.5 mm

kit 4801 211 00112

Min. 35 mm

R = Max. 10 mm

Min. 12 mm

min. 10 mm

12 mmNo Max.

Min. 12 mm

min. 20 mm

min. 10 mm

min. 20 mm

28 mmNo Max.

Min. 28 mm

20 mm

A-A

min. 45 mm

min. 550 mm

Min. 12 mm

min. 10 mm

120 mm

60 mm

min. 20 mm

60 mm

min. 20 mm

90 mm

45 mm

90°C

Page 24

PŘIPOJENÍ KELEKTRICKÉ SÍTI

Připojení kelektrické síti musí být provedeno ještě před připojením spotřebiče ke zdroji elektřiny. Instalaci musí provést kvalikovaný pracovník obeznámený splatnými bezpečnostními předpisy apředpisy oelektrické instalaci. Instalace se musí provádět výslovně podle předpisů lokálního dodavatele elektrické energie. Zkontrolujte, zda údaj onapětí uvedený na typovém štítku na spodní straně spotřebiče odpovídá napětí vdomácí síti. Předpisy vyžadují, aby byl spotřebič uzemněn: použijte pouze vodiče (včetně zemnícího), které mají odpovídající délku.

380-415 V 2 N ~

380-415 V 3 N ~

220-240 V

AU-UK-IRL

220-240 V 3

230V 2 Phase 2N

R S

Page 25

POPIS PRODUKTU

5 87 7

6 13

11 12

4 15

1. Varná deska

2. Ovládací panel

OVLÁDACÍ PANEL

OFF

1. Symboly/zapínání speciálních funkcí

2. Zvolená úroveň tepelné úpravy

3. Tlačítko vypnutí varné zóny

4. Klávesnice s funkcí rolování

5. Tlačítko rychlého ohřevu (Booster)

6. Tlačítko FLEXICOOK

7. Kontrolka – aktivní funkce

8. Tlačítko Zapnutí/Vypnutí

9. Časovač

10. Tlačítko 6

Sense

OFF

3 sec

OFF

11. Indikátor doby tepelné úpravy

12. Tlačítko OK/Zámek kláves – 3sekundy

13. Indikace aktivního časovače

14. Indikátor výběru zóny

15. Symbol indikátoru časovače

Page 26

3 sec

PŘÍSLUŠENSTVÍ

HRNCE A PÁNVE

Používejte pouze hrnce a pánve vyrobené

NEOK

zferomagnetického materiálu, které jsou vhodné pro používání na indukčních varných deskách

• hrnce a pánve ze smaltované oceli

• litinové hrnce a pánve

• speciální hrnce a pánve z nerezové oceli, které jsou vhodné pro vaření na indukci

Abyste určili, zda je hrnec vhodný, hledejte symbol

(obvykle vyražený na dně). Magnet lze použít ke kontrole, zda hrnce jsou magnetické. Kvalita a konstrukce dna hrnce mohou mít vliv na výsledky vaření. Některé údaje týkající se průměru dna neodpovídají aktuálnímu průměru feromagnetického povrchu.

U některých hrnců a pánví je z feromagnetického materiálu vyrobená pouze část dna a ostatní části jsou z materiálu, který není pro indukční vaření vhodný. Tyto části se mohou zahřívat na různě vysoké teploty nebo již při nízkých teplotách. V některých případech, kdy je dno vyrobeno převážně z neferomagnetických materiálů, nemusí varná deska nádobu rozpoznat, a proto varnou zónu nezapne.

Pro zajištění optimální účinnosti používejte vždy hrnce a pánve s plochým dnem, v nichž se teplo rozvádí rovnoměrně. Pokud má dno nerovný tvar, ovlivní to výkon i tepelnou vodivost.

Prázdné hrnce a pánve s tenkým dnem

Na varné desce nepoužívejte prázdné hrnce a pánve, když je zapnutá. Varná deska je vybavena vnitřním bezpečnostním systémem, který trvale sleduje teplotu, přičemž aktivuje funkci “automatického vypnutí“, když jsou detekovány vysoké teploty. Při použití prázdných hrnců apánví stenkým dnem může teplota vzrůst velmi rychle afunkce “automatického vypnutí“ se nemusí aktivovat okamžitě, takže dojde kpoškození povrchu pánve nebo hrnce. Pokud ktomu dojde, ničeho se nedotýkejte apočkejte, až všechny součásti vychladnou. Pokud se zobrazí chybové zprávy, volejte servisní centrum.

Minimální průměr hrnce/pánve pro různé varné oblasti

Pro zajištění správné funkce varné desky používejte nádoby o vhodném minimálním průměru (viz tabulku níže). Vždy použijte takovou varnou zónu, která nejlépe odpovídá minimálnímu průměru dna nádoby. Postavte nádobu na sporák a dbejte na to, aby byla dobře umístěná uprostřed používané varné zóny. Doporučujeme nepoužívat nádoby, které přesahují obvodovou linii používané varné zóny.

ø min.

200

mm 100 mm

150 mm120 mm

ADAPTÉR NA HRNCE A PÁNVE, KTERÉ NEJSOU VHODNÉ PRO VAŘENÍ NA INDUKCI

Díky tomuto příslušenství lze používat i hrnce a pánve, které nejsou pro vaření na indukci vhodné. Je důležité mít na paměti, že použití adaptéru má vliv jak na účinnost, tak i na dobu potřebnou k ohřevu jídla. Jeho použití byste měli omezit na minimum, neboť teplota, na kterou se adaptér rozehřeje, významně závisí na použité nádobě (hrnec/pánev), rovnosti jejího dna a druhu upravovaných potravin. Použití hrnce nebo pánve s menším průměrem, než je kruhová deska adaptéru, může způsobit hromadění tepla, které neprostupuje dále do hrnce či pánve, a může tak dojít ke zčernání varné desky i kruhové desky adaptéru. Přizpůsobte průměr vašich hrnců/pánví a varné desky průměru adaptéru.

PŘED PRVNÍM POUŽITÍM

POWER MANAGEMENT NASTAVENÍ VÝKONU

Vdobě nákupu je varná deska nastavena na maximální možný výkon. Upravte nastavení podle mezních hodnot elektrické sítě ve vaší domácnosti, jak je popsáno v následujícím odstavci.

Poznámka: Vzávislosti na výkonu zvoleném pro varnou desku může dojít kautomatickému omezení stupně výkonu afunkcí některých varných zón (např. vaření či rychlý ohřev), aby se předešlo překročení zvoleného limitu.

Nastavení výkonu varné desky:

Po připojení zařízení do elektrické sítě můžete nastavit úroveň výkonu během 60sekund. Stiskněte tlačítko “+“ časovače dále vpravo a podržte je po dobu 5sekund. Na obrazovce se zobrazí symbol

K potvrzení stiskněte tlačítko Použijte tlačítka “+“ a “−“ ke zvolení požadované úrovně výkonu.

Kdispozici jsou následující úrovně výkonu: 2,5kW – 4,0kW – 6,0kW – 7,2kW. Potvrďte stisknutím

Zvolená úroveň výkonu zůstane v paměti, i když dojde k přerušení napájení. Pokud chcete změnit úroveň výkonu, odpojte spotřebič ze sítě po dobu minimálně 60sekund, poté jej opět připojte aopakujte výše uvedené kroky.

“PL“.

Pokud během sekvence nastavení dojde kchybě, objeví se symbol

“EE“ auslyšíte pípnutí. Pokud ktomu dojde, opakujte operaci. Jestliže chyba přetrvává, volejte středisko poprodejních služeb.

ZAPNUTÍ/VYPNUTÍ AKUSTICKÉHO SIGNÁLU

Pokud chcete akustický signál zapnout/vypnout:

• Připojte varnou desku k přívodu elektrického proudu;

• Vyčkejte na spouštěcí sekvenci;

• Stiskněte tlačítko “P“ na prvním tlačítkovém ovládacím panelu s funkcí

rolování, který se nachází nahoře vlevo , a to na dobu 5sekund.

Všechny nastavené alarmy zůstanou aktivní.

REŽIM DEMO (ohřev deaktivovaný, viz kapitola “

Odstraňování závad

“)

Zapnutí a vypnutí demo režimu:

• Připojte varnou desku k přívodu elektrického proudu;

• Vyčkejte na spouštěcí sekvenci;

• Během první minuty přidržte po dobu 5sekund tlačítko rychlého ohřevu

“P“, které se nachází na spodním levém ovládacím panelu (viz níže);

• Na displeji se zobrazí “DE“.

OFF

3 sec

OFF

Page 27

KAŽDODENNÍ POUŽÍVÁNÍ

OFF

3 sec

ZAPNUTÍ/VYPNUTÍ VARNÉ DESKY

Pokud chcete varnou desku zapnout, stiskněte tlačítko napájení po dobu přibližně 1 sekundy. Pokud chcete varnou desku vypnout, stiskněte znovu stejné tlačítko avšechny varné zóny se deaktivují.

UMÍSTĚNÍ

Nezakrývejte symboly ovládacího panelu hrncem.

Upozornění: Ve varných zónách, které jsou umístěné v blízkosti ovládacího panelu, doporučujeme pokládat hrnce a pánve tak, aby se nacházely mezi značkami (se zohledněním jak dna, tak horního okraje pánve, neboť ten bývá širší). Tím se vyhnete nadměrnému přehřátí dotykové části. Při grilování nebo smažení používejte, kdykoli to bude možné, zadní varné zóny

AKTIVACE/DEAKTIVACE VARNÝCH ZÓN A NASTAVENÍ ÚROVNÍ VÝKONU

Aktivace varných zón:

Přejeďte prstem vodorovně přes rolovací tlačítkový panel požadované varné zóny, abyste ji zapnuli a nastavili výkon. Úroveň výkonu se zobrazí v dané zóně, společně s kontrolkou označující aktivní varnou zónu.

“

Tlačítkem

P“ lze zvolit funkci rychlého ohřevu (Booster).

Deaktivace varných zón:

Stiskněte tlačítko “OFF“, které se nachází v horní části dotykové obrazovky.

UZAMKNUTÍ OVLÁDACÍHO PANELU

Pro uzamknutí nastavení a ochranu proti nechtěnému zapnutí stiskněte a po dobu 3sekund přidržte tlačítko “OK/Key Lock“ (OK/Zámek kláves).Pípnutí a varovná kontrolka nad symbolem indikují, že funkce byla aktivována. Ovládací panel je zablokovaný svýjimkou funkce “vypnutí“ (

). Zablokování

ovládacího panelu vypnete zopakováním postupu zapnutí.

ČASOVAČ

Kdispozici jsou dva časovače – jeden ovládá levé varné zóny, zatímco druhý ovládá pravé varné zóny.

Aktivace časovače:

Stiskněte tlačítko “+“ nebo “−“ abyste nastavili požadovanou dobu používané varné zóny. Rozsvítí se kontrolka a zobrazí specický symbol

. Po uplynutí nastavené doby zazní pípnutí avarná zóna se automaticky vypne. Čas lze kdykoli změnit a je možné aktivovat několik časovačů současně. V případě, že na stejné straně varné desky jsou současně aktivovány dva časovače, bliká “Indikátor výběru zóny“ a na centrálním displeji se zobrazí příslušná doba vaření.

Deaktivace časovače:

Stiskněte tlačítko “+“ a “−“ najednou, dokud se časovač nedeaktivuje.

INDIKÁTOR ČASOVAČE

Tato LED kontrolka (pokud svítí) indikuje, že pro danou varnou zónu byl nastaven časovač.

FUNKCE

OFF

FLEXICOOK

Stisknutím tlačítka “FLEXICOOK“ můžete kombinovat dvě varné zóny a nastavit je na stejný výkon tak, že celý povrch zakryjete velkým hrncem, popřípadě jej zakryjete částečně hrncem s kruhovým/oválným dnem. Tato funkce zůstane stále zapnutá, a pokud používáte pouze jeden hrnec, můžete jej posouvat po celé zóně. V takovém případě lze libovolně používat oba levé ovládací tlačítkové panely. Ideální pro tepelnou úpravu v oválných nebo pravoúhlých hrncích nebo s podložkami pánví. Chcete-li tuto funkci deaktivovat, stiskněte tlačítko “FLEXICOOK“.

POZNÁMKA: Při použití této funkce není možné navolit speciální funkce. DŮLEŽITÉ: Umístěte nádoby doprostřed varné zóny tak, aby zakrývaly

alespoň jeden z referenčních bodů (viz znázornění níže).

3 sec

OFF

6THSENSE

Tlačítko “6 Položte hrnec na místo azvolte varnou zónu. Stiskněte tlačítko “6

Sense“ aktivuje speciální funkce.

Sense“. Na displeji zvolené oblasti se zobrazí “A“. Kontrolka první speciální funkce dostupné pro varnou zónu se rozsvítí. Zvolte požadovanou speciální funkci stisknutím tlačítka “6thSense“ jednou nebo vícekrát.

Funkce se aktivuje po stisknutí tlačítka

za účelem potvrzení. Chcete-li vybrat jinou speciální funkci, stiskněte “OFF“, poté tlačítko “6thSense“ a vyberte požadovanou funkci. Chcete-li deaktivovat speciální funkci a vrátit se do manuálního režimu, stiskněte “OFF“. Při používání speciálních funkcí je stupeň výkonu přednastavený a nelze jej upravit.

ROZPOUŠTĚNÍ

Tato funkce vám umožňuje zahřívání potravin na ideální teplotu pro rozpouštění adosažení stavu potravin bez nebezpečí spálení. Tato metoda je ideální, protože nepoškozuje choulostivé potraviny, jako je čokoláda, azabraňuje připálení khrnci.

Page 28

UDRŽOVÁNÍ JÍDLA V TEPLE

Tato funkce vám umožňuje udržovat ideální teplotu vašeho pokrmu, obvykle po dokončení přípravy, nebo velmi pomalu redukovat tekutiny. Ideální pro podávání jídel se správnou teplotou.

DUŠENÍ

Tato funkce je ideální pro udržování teploty pro mírné vaření aumožňuje vám připravovat pokrmy po dlouhou dobu bez nebezpečí spálení. Ideální pro recepty vyžadující dlouhé vaření (rýže, omáčky, pečená masa) stekutými omáčkami.

INDIKÁTORY

UVEDENÍ DO VARU

Funkce vám umožňuje přivést vodu kvaru avar udržovat snižší spotřebou energie. Do nádoby je třeba nalít asi 2 litry vody (přednostně s pokojovou teplotou). V každém případě doporučujeme uživatelům bedlivě sledovat vařící se vodu apravidelně kontrolovat, kolik vody zbývá. Jsou-li nádoby velké a množství vody přesahuje 2 litry, doporučujeme pro zkrácení doby varu použít poklici.

ZBYTKOVÉ TEPLO

Jestliže se na displeji zobrazí písmeno “H“, znamená to, že varná zóna je horká. Indikátor se rozsvítí i v případě, kdy zóna sice nebyla aktivní, ale jen zahřátá v důsledku použití sousedních zón, nebo proto, že na ni byla postavena horká nádoba. Po zchladnutí varné zóny písmeno “H“ zmizí.

NESPRÁVNĚ UMÍSTĚNÝ NEBO CHYBĚJÍCÍ HRNEC

Tento symbol se zobrazí, pokud hrnec není vhodný pro indukční vaření, není správně umístěn nebo nemá správnou velikost pro zvolenou varnou zónu. Pokud do 30sekund od provedení volby není detekován žádný hrnec, varná zóna se vypne.

TABULKA PEČENÍ

Varná deska je příkladem druhu vaření pro každou úroveň výkonu. Aktuální příkon každé úrovně výkonu závisí na rozměru varné zóny.

STUPEŇ VÝKONU ZPŮSOB VAŘENÍ

Maximální

výkon

P Rychlé zahřátí/Booster

Smažení – vaření

14 − 18

Osmahnutí dorůžova – opečení

– udržení varu – grilování

Osmahnutí dorůžova – vaření –

dušení – opečení – grilování

−

Tepelná úprava – dušení,

restování – grilování – vaření

do krémové konzistence

(použití závisí na zkušenostech a kuchařských návycích)

Ideální pro rychlé zvýšení teploty jídla na rychlé varování (pro vodu) nebo pro rychlé ohřívání tekutin vaření.

Ideální pro opékání dozlatova, zahájení vaření, smažení hluboce zmrazených produktů, rychlé přivedení tekutin kvaru.

Ideální k opečení, udržování živého varu, vaření agrilování.

Ideální k opečení, udržení lehkého varu, vaření a grilování, předehřátí příslušenství.

Ideální pro dušení, udržování mírného varu, vaření agrilování (po dlouhou dobu).

POUŽITÍ VARNÉHO STUPNĚ

−

Nulový výkon OFF

Tepelná úprava – vaření na

mírném ohni – zahušťování,

rozpuštění másla

Rozpouštění – rozmrazování

Udržování jídla vteple –

rozpouštění másla na rizotu

Ideální pro recepty vyžadující pomalou tepelnou úpravu (rýže, omáčky, pečená masa, ryby) stekutinami (např. voda, víno, vývar, mléko) arozpouštění másla na těstovinách.

Ideální pro recepty vyžadující pomalou tepelnou úpravu (množství do 1 litru: (rýže, omáčky, pečená masa, ryby) stekutinami (např. voda, víno, vývar, mléko).

Ideální pro změknutí másla, jemné rozpouštění čokolády, rozmrazování menších objemů.

Ideální kudržení malých, právě uvařených porcí jídel vteple, zahřátí podávacích talířů nebo rozpuštění másla na rizotu

Varná deska vpohotovostním nebo vypnutém režimu (možné zbytkové teplo na konci vaření, indikuje“H“).

Page 29

ÚDRŽBA A ČIŠTĚNÍ

POZOR!

• Nepoužívejte parní čistič.

• Před čištěním vždy zkontrolujte, zda jsou všechny varné zóny vypnuté a zda nesvítí ukazatel zbytkového tepla (“H“).

Upozornění:

• K čištění nepoužívejte hrubé houbičky ani drátěnky, protože ty mohou poškodit sklo.

• Po každém použití varnou desku vyčistěte (po zchladnutí), aby se odstranily usazeniny askvrny od zbytků pokrmů.

• Pokud není povrch udržován v čistotě, může dojít ke snížení citlivosti tlačítek na ovládacím panelu.

• Škrabku používejte pouze v případě, že k varné desce zůstanou přichycené zbytky. Aby nedošlo k poškrábání skleněného povrchu, dodržujte pokyny výrobce škrabky.

• Cukr nebo potraviny s vysokým obsahem cukru mohou poškodit varnou desku aje nutné je ihned odstranit.

• Sůl, cukr apísek mohou poškrábat skleněný povrch desky.

• Kčistění desky používejte jemný hadřík, absorpční kuchyňské utěrky nebo speciální čisticí pomůcky na varnou desku (respektujte pokyny výrobce).

• Rozlitá tekutina ve varných zónách může být příčinou pohybu nebo vibrací hrnců.

• Po vyčištění varnou desku důkladně vysušte.

Logo CleanProtect označuje, že povrch varné desky je ošetřen technologií CleanProtect. Tato exkluzivní povrchová úprava zajišťuje vynikající výsledky čištění a udržuje povrch varné desky déle lesklý. Doporučuje se běžné čištění varné desky po každém použití.

Při čištění varné desky s ochranouCleanProtectse držte následujících doporučení:

• Všechna znečištěná místa odmočte vodou a ujistěte se, že se voda nedostane do kontaktu s ovládacím panelem.

• Odmočení:

• Při běžném znečištění vyčkejte alespoň 2 minuty.

• Při velkém znečištění vyčkejte alespoň 5 minut.

• Pokud voda na varné desce uschne, je třeba zopakovat krok

odmočení.

• Použijte neabrazivní houbičku a odstraňte zbytky nečistot, poté varnou desku osušte.

ODSTRAŇOVÁNÍ ZÁVAD

• Zkontrolujte, zda nedošlo k výpadku proudu.

• Pokud se po použití varné desky nepodaří desku vypnout, ihned ji odpojte od elektrické sítě.

• Jestliže se po zapnutí varné desky na displeji zobrazí alfanumerické kódy, postupujte podle následující tabulky.

KÓD DISPLEJE VÝZNAM MOŽNÉ PŘÍČINY ŘEŠENÍ

F0E1

F0E7

F0EA

F0E9

F0E2, F0E4, F0E6, F0E8, F0EC, F1E1, F2E1, F6E1, F6E3, F7E5, F7E6

d E

[pokud je varná deska

vypnutá]

Např.

[

Stupeň výkonu je nižší

než je požadováno

Nádoba je detekována, není však kompatibilní s požadovanou funkcí.

Chybné zapojení napájecího kabelu. Připojení k napájení není provedeno

Ovládací panel se vypnul z důvodu příliš vysoké teploty.

Varná zóna se vypne, když jsou teploty příliš vysoké.

Odpojte varnou desku od elektrické sítě. Počkejte několik sekund a poté opět připojte varnou desku do elektrické sítě. Pokud problém přetrvává, volejte servisní centrum a uveďte chybový kód, který se zobrazí na displeji.

Varná deska se nezačne zahřívat. Funkce se neobjevují.

Varná deska neumožňuje aktivaci speciální funkce.

Varná deska automaticky nastavuje minimální stupeň výkonu, aby bylo možné varnou zónu používat.

]

Nádoba nestojí dobře na varné zóně, popřípadě není kompatibilní s jednou či více varnými zónami.

přesně podle pokynů v odstavci “PŘIPOJENÍ K ELEKTRICKÉ SÍTI“.

Vnitřní teplota elektronických částí je příliš vysoká.

Vnitřní teplota elektronických součástí je příliš vysoká.

REŽIM DEMO je zapnutý.

Regulátor výkonu omezuje stupeň výkonu dle maximální nastavené hodnoty pro varnou desku.

Upozornění: Funkce uzamknutí ovládacího panelu se může náhodně aktivovat či deaktivovat, pokud se na oblast tlačítek varné desky rozlije voda či jiná tekutina z hrnců nebo pokud do této oblasti něco odložíte.

Dvakrát stiskněte tlačítko “On/O“ (Zapnutí/ Vypnutí), aby se vymazal kód “F0E1“ a obnovila funkce varné zóny. Následně zkuste nádobu použít na jiné varné zóně nebo vyzkoušejte jinou nádobu.

Nastavte připojení k napájení podle odstavce “PŘIPOJENÍ K ELEKTRICKÉ SÍTI“.

Počkejte s dalším vařením, než se varná deska ochladí.

Než budete varnou oblast znovu využívat, vyčkejte, dokud nezchladne.

Řiďte se pokyny v odstavci “REŽIM DEMO“.

Viz kapitola “Nastavení výkonu“.

Page 30

ZVUKY BĚHEM PROVOZU

Prod.N. 86999XXXXXXX

Indukční varné desky mohou během normálního provozu hvízdat nebo šustit. Tyto zvuky ve skutečnosti přicházejí z nádobí na vaření a souvisí s charakteristikami den nádob (například když dna tvoří různé vrstvy materiálu nebo jsou nerovná).

SERVISNÍ STŘEDISKO

Přejete-li si získat plnou podporu, zaregistrujte svůj výrobek na

www.whirlpool.eu/register. NEŽ ZAVOLÁTE DO SERVISNÍHO STŘEDISKA POPRODEJNÍCH SLUŽEB:

1. Ověřte si, zda nemůžete problém vyřešit sami pomocí doporučení

popsaných v oddílu ODSTRAŇOVÁNÍ ZÁVAD.

2. Vypněte spotřebič a opět ho zapněte, abyste zjistili, zda porucha stále trvá.

JESTLIŽE PORUCHA PŘETRVÁVÁ I PO PROVEDENÍ VÝŠE UVEDENÝCH KROKŮ, ZAVOLEJTE DO NEJBLIŽŠÍHO SERVISNÍHO STŘEDISKA.

Pro asistenční služby volejte na číslo uvedené v záruční knížce nebo postupujte podle pokynů na webových stránkách www.whirlpool.eu.

Pokud se obracíte na náš zákaznický poprodejní servis, vždy upřesněte:

• stručný popis poruchy;

• přesný typ a model spotřebiče;

Made in X

Type: XXXMod.: XXX XXXXXXXXXXXXXXXXXXXX

XXXXXXXXXXXXXXX

XXXXXXXXXXXXXXXXXXXXXX

XXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXX

XXXXXXX XXXXXXX XXXXXXXXX

Tyto zvuky se v závislosti na použitém nádobí na vaření mohou lišit. Vliv má rovněž množství v nich obsažených potravin. Nejsou příznakem žádné poruchy.

• sériové číslo (číslo za slovem SN na typovém štítku pod spotřebičem). Sériové číslo je rovněž uvedeno v dokumentaci;

Mod.

XXX XXX

Ind.C. XXXX XXXX XXXX

S.N. XXXX XXXX XXXX

• svou úplnou adresu;

• své telefonní číslo.

Jestliže je nutná oprava, obraťte se na autorizované servisní středisko, abyste měli jistotu, že budou použity originální náhradní díly a oprava bude provedena správně).

V případě provádění instalace formou zasazení do pracovní desky kontaktujte servisní středisko poprodejních služeb za účelem vyžádání soupravy šroubů 4801 211 00112.

V případě instalace jiné než instalace nad vestavnou troubu se můžete obrátit na oddělení poprodejních služeb a zakoupit soupravu oddělovacího prvku, číslo C00628720 (varná deska 60 nebo 65 cm) nebo číslo C00628721 (varná deska 77 cm). Jestliže soupravu oddělovacího prvku raději zakoupit nechcete, zajistěte, aby byla instalována vložka podle pokynů k instalaci.

400011666534

Page 31

BEZPEČNOSTNÉ POKYNY

DÔLEŽITÉ! PREČÍTAJTE SI ADODRŽIAVAJTE

Kompletný návod si môžete stiahnuť na

http://docs.whirlpool.eu

číslo uvedené v záručnej knižke.

Pred použitím spotrebiča si starostlivo prečítajte tieto bezpečnostné pokyny. Odložte si ich, aby boli kdispozícii pre budúce použitie. V týchto pokynoch a na samotnom spotrebiči sú uvedené dôležité upozornenia týkajúce sa bezpečnosti, ktoré treba vždy dodržiavať. Výrobca odmieta zodpovednosť vprípade nedodržania týchto bezpečnostných pokynov, nenáležitého používania spotrebiča alebo nesprávneho nastavenia ovládania.

POZOR! Ak je varný panel puknutý, spotrebič nepoužívajte – nebezpečenstvo zásahu elektrickým prúdom.

POZOR! Nebezpečenstvo požiaru: neskladujte predmety na varných povrchoch.

UPOZORNENIE: Pri varení musí byť spotrebič pod dohľadom. Pri krátkodobom varení musí byť spotrebič pod nepretržitým dohľadom.

POZOR! Varenie na tuku alebo oleji bez dozoru môže predstavovať nebezpečenstvo amôže mať za následok vznik požiaru. NIKDY sa nepokúšajte uhasiť oheň vodou! Namiesto toho spotrebič vypnite a potom plameň zakryte, napríklad pokrievkou alebo požiarnym rúškom.

Nepoužívajte varnú dosku ako pracovnú alebo odkladaciu plochu. Oblečenie ainé horľavé materiály uchovávajte mimo spotrebiča, kým všetk y komponenty úplne nevychladnú – hrozí nebezpečenstvo vzniku požiaru.

Neklaďte kovové predmety ako nože, vidličky, lyžičky apokrievky na povrch varnej dosky, pretože by sa mohli zahriať na vysokú teplotu.

Veľmi malé deti (0 – 3 roky) by sa nemali zdržiavať vokolí spotrebiča. Malé deti (3 – 8 roky) by sa nemali zdržiavať vokolí spotrebiča, pokiaľ nie sú pod stálym dohľadom. Deti od 8 rokov a osoby so zníženými fyzickými, zmyslovými a mentálnymi schopnosťami alebo s nedostatkom skúseností a znalostí môžu používať tento spotrebič len v prípade, ak sú pod dozorom alebo dostali pokyny týkajúce sa používania spotrebiča bezpečným spôsobom achápu hroziace nebezpečenstvá. Deti sa so spotrebičom nesmú hrať. Čistenie a používateľskú údržbu nesmú vykonávať deti bez dozoru.

Po použití vypnite varný panel ovládačom a nespoliehajte sa na detektor prítomnosti riadu.

POZOR! Spotrebič ajeho prístupné časti sa počas používania zahrievajú. Dávajte pozor, aby ste sa nedotkli ohrevných článkov. Nedovoľte, aby sa deti mladšie ako 8 rokov priblížili krúre, pokiaľ nie sú nepretržite pod dozorom.

alebo zavolajte na telefónne

POVOLENÉ POUŽÍVANIE

UPOZORNENIE: spotrebič nie je určený na ovládanie externým vypínačom, ako je časovač alebo samostatný systém diaľkového ovládania.

Tento spotrebič je určený na použitie vdomácnosti alebo na podobné účely ako napr.: v oblastiach kuchyniek pre personál v dielňach, kanceláriách a iných pracovných prostrediach; na farmách; pre hostí vhoteloch, moteloch alebo iných ubytovacích zariadeniach.

Nie je povolené používať ho na iné účely (napr. vykurovanie miestností).

Tento spotrebič nie je určený na profesionálne používanie. Spotrebič nepoužívajte vonku.

INŠTALÁCIA

So spotrebičom musia manipulovať ainštalovať ho minimálne dve osoby – riziko zranenia. Pri vybaľovaní a inštalovaní používajte ochranné rukavice – riziko porezania.

Inštaláciu, vrátane prívodu vody (ak je) a elektrického zapojenia a taktiež opravy musí vykonávať kvalikovaný technik. Nikdy neopravujte ani nevymieňajte žiadnu časť spotrebiča, ak to nie je výslovne uvedené v návode na používanie. Nepúšťajte deti k miestu inštalácie. Po vybalení spotrebiča sa uistite, že sa počas prepravy nepoškodil. Vprípade problémov sa obráťte na predajcu alebo popredajný servis. Po inštalácii uložte odpad z balenia (plastové a polystyrénové časti a pod.) mimo dosahu detí – nebezpečenstvo udusenia. Pred vykonávaním inštalačných prác musíte spotrebič odpojiť od elektrického napájania – nebezpečenstvo zásahu elektrickým prúdom. Počas inštalácie dávajte pozor, aby ste spotrebičom nepoškodili napájací kábel – nebezpečenstvo požiaru alebo zásahu elektrickým prúdom. Spotrebič zapnite až po úplnom dokončení inštalácie.

Inštalácia použitím zástrčky napájacieho kábla nie je povolená, pokiaľ výrobok nemá už takúto výbavu dodanú výrobcom.

Pred vsadením spotrebiča do skrinky urobte všetky potrebné výrezy az otvoru odstráňte odrezky apiliny.

Ak spotrebič nie je inštalovaný nad rúrou, je potrebné do priehradky pod spotrebičom nainštalovať oddeľovací panel (nie je priložený).

VAROVANIA PRI POUŽÍVANÍ ELEKTRICKÉHO SPOTREBIČA

Spotrebič sa musí dať odpojiť od napájania buď vytiahnutím zástrčky, pokiaľ je ľahko dostupná, alebo prostredníctvom prístupného viacpólového prepínača nainštalovaného pred zásuvkou aspotrebič musí byť uzemnený vsúlade snárodnými bezpečnostnými normami pre elektrotechniku.

Page 32

Nepoužívajte predlžovacie káble, rozdvojky ani adaptéry. Po inštalácii spotrebiča nesmú byť jeho elektrické časti prístupné používateľom. Nepoužívajte spotrebič, ak ste mokrí alebo bosí. Spotrebič nepoužívajte, ak má poškodený napájací kábel alebo zástrčku, ak nefunguje správne, či ak bol poškodený alebo spadol.

Ak je poškodený napájací elektrický kábel, musí ho vymeniť výrobca, jeho autorizovaný servis alebo podobne kvalikovaná osoba, aby sa predišlo nebezpečenstvu zásahu elektrickým prúdom.

ČISTENIE AÚDRŽBA

POZOR! Pred vykonávaním údržby dbajte, aby bol spotrebič vypnutý alebo odpojený od elektrického napájania; nikdy nepoužívajte zariadenie na čistenie parou – nebezpečenstvo zásahu elektrickým prúdom.

Nepoužívajte abrazívne alebo korozívne prostriedky, čističe sobsahom chlóru alebo drôtenky na panvice.

LIKVIDÁCIA OBALOVÉHO MATERIÁLU

Obalové materiály sa môžu na 100% recyklovať asú označené symbolom recyklácie

Rôzne časti obalu likvidujte zodpovedne, v úplnom súlade s platnými predpismi miestnych orgánov, ktorými sa riadi likvidácia odpadov.

LIKVIDÁCIA DOMÁCICH SPOTREBIČOV

Tento spotrebič je vyrobený z recyklovateľných a znovu použiteľných materiálov. Zlikvidujte ho v súlade s miestnymi predpismi o likvidácii odpadov. Podrobnejšie informácie o zaobchádzaní, obnove a recyklácii domácich spotrebičov dostanete na príslušnom miestnom úrade, v zberných strediskách alebo v obchode, kde ste spotrebič kúpili. Tento spotrebič je označený v súlade so smernicou Európskeho parlamentu a Rady 2012/19/EÚ o odpade z elektrických a elektronických zariadení (OEEZ) a s predpismi o odpade z elektrických a elektronických zariadení z r. 2013 (v platnom znení). Zabezpečením správnej likvidácie výrobku pomôžete predchádzať potenciálnym negatívnym dopadom na životné prostredie a ľudské zdravie.

Symbol že stýmto výrobkom sa nesmie zaobchádzať ako sdomácim odpadom, ale je potrebné odovzdať ho vzbernom dvore pre elektrické aelektronické zariadenia.

RADY NA ÚSPORU ELEKTRICKEJ ENERGIE

Horúcu platňu vypnite zopár minút pred dokončením varenia, čím maximálne využijete zvyškové teplo. Dno hrnca alebo panvice by malo horúcu platňu celkom zakrývať; pri používaní nádoby menšej, než je horúca platňa, sa plytvá energiou. Hrnce a panvice prikrývajte priliehajúcimi pokrievkami a používajte čo najmenej vody. Varenie bez pokrievky značne zvýši spotrebu energie. Používajte iba panvice ahrnce srovným dnom.

VYHLÁSENIE OZHODE

Tento spotrebič spĺňa požiadavky nariadenia Komisie (EÚ) 66/2014 na ekodizajn a predpisy z roku 2019 o ekodizajne energeticky významných výrobkov a energetických informáciách (dodatok) (výstup z EÚ) v súlade s európskou normou EN 60350-2.

POZNÁMKA

Ľudia s kardiostimulátorom alebo podobnou zdravotnou pomôckou by mali byť opatrní, keď stoja blízko tejto indukčnej varnej dosky, keď je zapnutá. Elektromagnetické pole môže ovplyvniť kardiostimulátor alebo podobnú pomôcku. Poraďte sa s lekárom alebo výrobcom kardiostimulátora alebo podobnej zdravotnej pomôcky, ktorí vám poskytnú ďalšie informácie o tom, ako ho ovplyvňuje elektromagnetické pole indukčnej varnej dosky.

na spotrebiči alebo na sprievodných dokumentoch znamená,

Page 33

INŠTALÁCIA

Min. 35 mm

R = Max. 10 mm

R = 11.5 mm

513 mm

Min. 480 mm Max. 492 mm

Min.100 mm

Min. 400 mm

4 mm

479 mm

773 mm

750 mm

770 mm

750 mm

510 mm

50 mm

743 mm

Min. 480 mm Max. 492 mm

0 2

6mm

R = 11.5 mm

kit 4801 211 00112

Min. 35 mm

R = Max. 10 mm

Min. 12 mm

min. 10 mm

12 mmNo Max.

Min. 12 mm

min. 20 mm

min. 10 mm

min. 20 mm

28 mmNo Max.

Min. 28 mm

20 mm

A-A

min. 45 mm

min. 550 mm

Min. 12 mm

min. 10 mm

120 mm

60 mm

min. 20 mm

60 mm

min. 20 mm

90 mm

45 mm

90°C

Page 34

ZAPOJENIE DO ELEKTRICKEJ SIETE

Elektrické pripojenie sa musí vyhotoviť už pred pripojením spotrebiča kzdroju napájania. Inštaláciu musí vykonať kvalikovaný personál, ktorý pozná aktuálne bezpečnostné a inštalačné predpisy. Inštaláciu treba vykonať v súlade spredpismi miestneho dodávateľa elektriny. Uistite sa, že je napätie špecikované na údajovom štítku na spodnej strane zariadenia rovnaké ako napätie vo vašom dome. Podľa platných predpisov je uzemnenie spotrebiča povinné. Použite iba vodiče príslušnej veľkosti (vrátane uzemňovacieho vodiča).

380-415 V 2 N ~

380-415 V 3 N ~

220-240 V

AU-UK-IRL

220-240 V 3

230V 2 Phase 2N

R S

Page 35

OPIS SPOTREBIČA

5 87 7

11 12

4 15

1. Varná doska

2. Ovládací panel

OVLÁDACÍ PANEL

OFF

1. Symboly/aktivácia špeciálnych funkcií

2. Zvolená úroveň varenia

3. Tlačidlo vypnutia varnej zóny

4. Posuvná klávesnica

5. Tlačidlo rýchleho ohrevu (Booster)

3 sec

OFF

6 13

6. Tlačidlo FLEXICOOK

7. Kontrolka – funkcia aktívna

8. Tlačidlo Zapnuté/Vypnuté

9. Časovač

10. Tlačidlo 6

th

Sense

11. Ukazovateľ času varenia

12. Tlačidlo OK/Uzamknutie tlačidiel – 3sekundy

13. Ukazovateľ aktívneho časovača

14. Ukazovateľ vybranej zóny

15. Symbol ukazovateľa časovača

Page 36

3 sec

PRÍSLUŠENSTVO

PANVICE A HRNCE

Používajte iba panvice ahrnce zferomagnetického

NOOK

materiálu vhodné na používanie na indukčných varných doskách:

• hrnce a panvice zo smaltovanej ocele

• liatinové hrnce a panvice

• špeciálne antikorové hrnce a panvice vhodné na indukčné varenie

Ak chcete zistiť, či je hrniec vhodný, hľadajte na ňom symbol (zvyčajne vytlačený na spodku). Pomocou magnetu môžete zistiť, či sú hrnce magnetické. Kvalita a štruktúra dna hrnca môže zmeniť proces varenia. Niektoré údaje o priemere dna nezodpovedajú skutočnému priemeru feromagnetického povrchu.

Niektoré hrnce a panvice majú z feromagnetického materiálu iba časť dna a ich časti sú z iného materiálu, ktorý nie je vhodný na indukčné varenie. Tieto plochy sa môžu zohrievať pri rôznych úrovniach alebo pri nižších teplotách. V určitých prípadoch, keď je dno vyrobené prevažne z neferomagnetických materiálov, varná doska nemusí hrniec rozoznať, a preto sa varná zóna nezapne.

Na zabezpečenie optimálnej účinnosti vždy používajte hrnce a panvice s rovným dnom, na ktorom sa teplo rozloží rovnomerne. Ak dno nie je rovné, ovplyvní to výkon a tepelnú vodivosť.

Prázdne hrnce alebo hrnce stenkým dnom

Na varnú dosku neklaďte prázdne hrnce alebo panvice, keď je zapnutá. Varná doska je vybavená interným bezpečnostným systémom, ktorý neprestajne monitoruje teplotu a aktivuje funkciu automatického vypnutia, keď sa zistí vysoká teplota. Ak na ňu položíte prázdny hrniec alebo hrniec stenkým dnom, teplota môže veľmi rýchlo stúpnuť afunkcia automatického vypnutia sa nemusí spustiť ihneď, čím sa poškodí hrniec alebo povrch varnej dosky. Vtakom prípade sa ničoho nedotýkajte apo čkajte, kým všetky časti vychladnú. Ak sa zobrazí chybová správa, zavolajte servisné stredisko.

Minimálny priemer hrnca/panvice pre rôzne varné plochy

Pre zabezpečenie správnej činnosti varnej dosky používajte hrnce s vhodným minimálnym priemerom (pozri tabuľku ďalej). Používajte vždy varnú zónu, ktorá najviac zodpovedá minimálnemu priemeru dna hrnca. Hrniec položte tak, aby bol na používanej varnej zóne dobre vycentrovaný. Odporúča sa nepoužívať hrnce, ktoré siahajú za obvod používanej varnej zóny.

ø min.

200

mm 100 mm

150 mm120 mm

ADAPTÉR NA HRNCE/PANVICE NEVHODNÉ NA INDUKCIU

S týmto príslušenstvom môžete používať hrnce a panvice, ktoré nie sú vhodné na indukčné varné dosky. Treba však brať do úvahy, že jeho použitie ovplyvňuje účinnosť, a následne aj čas potrebný na zohriatie jedla. Mal by sa používať obmedzene, pretože teploty dosiahnuté na jeho povrchu značne závisia od použitého hrnca/panvice, od toho, či je rovný, a od typu pripravovaného jedla. Ak použijete hrniec alebo panvicu, ktoré majú menší priemer ako kotúč adaptéra, môže vznikať teplo, ktoré sa neprenáša na hrniec alebo panvicu, a spôsobí očernetie varnej dosky i kotúča. Prispôsobte priemer hrncov/panvíc a varnej dosky priemeru adaptéra.

PRVÉ POUŽITIE

POWER MANAGEMENT NASTAVENIE VÝKONU

Pri nákupe je varná doska nastavená na maximálny možný výkon. Upravte nastavenie podľa limitov elektrickej sústavy vo vašej domácnosti, ako je opísané v nasledujúcom odseku.

POZNÁMKA: Vzávislosti od výkonu zvoleného pre varnú dosku niektoré úrovne výkonu a funkcie varných zón (napr. uvedenie do varu alebo rýchle ohrievanie) môžu byť automaticky obmedzené, aby sa zabránilo prekročeniu zvoleného limitu.

Nastavenie výkonu varnej dosky:

Po pripojení spotrebiča kelektrickej sieti môžete do 60sekúnd nastaviť úroveň výkonu. Stlačte tlačidlo časovača “+“ celkom vpravo aspoň na 5sekúnd.

sa zobrazí symbol Stlačením

“PL“.

potvrďte.

Pomocou tlačidiel “+“ a “−“ zvoľte želanú úroveň výkonu. Dostupné úrovne výkonu: 2,5kW – 4,0kW – 6,0kW – 7,2kW.

Potvrďte stlačením

Zvolená úroveň výkonu zostane vpamäti aj po prerušení napájania. Ak chcete úroveň výkonu zmeniť, odpojte spotrebič od siete aspoň na 60sekúnd, potom ho znova pripojte ksieti azopakujte vyššie uvedené kroky.

Na displeji

Ak sa počas nastavovania vyskytne chyba, zjaví sa symbol

“EE“

aozve sa pípnutie. Vtakom prípade operáciu zopakujte. Ak chyba pretrváva, zavolajte popredajný servis.

ZAPNUTIE/VYPNUTIE ZVUKOVÉHO SIGNÁLU

Zapnutie/vypnutie zvukového signálu:

• Pripojte varnú dosku k zdroju napájania;

• Počkajte na sekvenciu zapínania;

• Na 5sekúnd stlačte tlačidlo “P“ prvej posuvnej klávesnice vľavo hore . Akékoľvek nastavenie alarmov zostane aktívne.

REŽIM DEMO ohrievanie dezaktivované, pozri časť “Riešenie problémov“) Zapnutie a vypnutie režimu demo:

• Pripojte varnú dosku k zdroju napájania;

• Počkajte na sekvenciu zapínania;

• V priebehu prvej minúty na 5sekúnd stlačte tlačidlo rýchleho zohrievania

“P“ spodnej ľavej klávesnice (ako je znázornené nižšie);

• Na displeji sa zobrazí “DE“.

OFF

3 sec

OFF

Page 37

KAŽDODENNÉ POUŽÍVANIE

OFF

3 sec

ZAPNUTIE/VYPNUTIE VARNEJ DOSKY

Varnú dosku zapnete stlačením tlačidla napájania na cca 1 sekundu. Varnú dosku vypnete opätovným stlačením toho istého tlačidla avšetky varné zóny sa deaktivujú.

UMIESTNENIE

Neprikrývajte symboly ovládacieho panela hrncami.

Upozornenie: Vo varných zónach v blízkosti ovládacieho panelu sa odporúča umiestňovať hrnce a panvice do vnútra vyznačených plôch (berte pritom do úvahy dno aj horný okraj, lebo tie bývajú širšie). Zabraňuje to nadmernému prehriatiu dotykového ovládania. Vždy keď je to možné, pri grilovaní alebo vysmážaní používajte zadné varné zóny.

AKTIVÁCIA/DEAKTIVÁCIA VARNÝCH ZÓN A NASTAVENIE ÚROVNE VÝKONU

Zapnutie varnej zóny:

Vodorovne posúvajte prst po posuvnej klávesnici (POSUVNÍK) želanej varnej zóny, čím ju zapnete a upravíte výkon. Úroveň sa zobrazí zarovno plochy spolu s kontrolkou označujúcou aktívnu varnú zónu. Tlačidlom “P“ možno vybrať funkciu rýchleho zohriatia (Booster).

Vypnutie varných zón:

Zvoľte tlačidlo “Vypnúť“ na začiatku posuvnej klávesnice.

ZABLOKOVANIE OVLÁDACIEHO PANELA

Ak chcete uzamknúť nastavenia, aby nedošlo k náhodnému zapnutiu, na 3sekundy stlačte a podržte tlačidlo OK/Uzamknutie tlačidiel. Pípnutie avarovné svetielko nad symbolom ukazujú, že táto funkcia bola aktivovaná.

( )

Ovládací panel je zablokovaný, svýnimkou funkcie vypnutia

. Aby ste

ovládacie prvky odblokovali, zopakujte postup ako pri aktivácii.

ČASOVAČ

Varná doska má dva časomery – jeden ovláda varné zóny na ľavej strane, druhý ovláda varné zóny na pravej strane.

Aktivovanie časovača:

Stlačte tlačidlo “+“ alebo “−“ anastavte želaný čas na používanej varnej zóne. Rozsvieti sa kontrolka zarovno so špecickým symbolom

. Po uplynutí

nastaveného času sa ozve pípnutie avarná zóna sa automaticky vypne. Čas možno kedykoľvek zmeniť a zároveň môže byť aktivovaných niekoľko časovačov. V prípade, že sú na tej istej strane varnej dosky aktivované 2 časovače zároveň, bliká ukazovateľ vybranej zóny a príslušný zvolený čas varenia je zobrazený na centrálnom displeji.

Deaktivovanie časovača:

Stlačte tlačidlá

“+“ a “−“

kým sa časovač nevypne.

UKAZOVATEĽ ČASOVAČA

Táto LED kontrolka (keď je zapnutá) ukazuje, že pre varnú zónu bol nastavený časovač.

FUNKCIE

OFF

FLEXICOOK

Zvolením tlačidla “

FLEXICOOK

“ môžete spojiť dve varné zóny a použiť ich s rovnakým výkonom, keď prikryjete celý povrch veľkým hrncom alebo čiastočne s okrúhlym alebo oválnym hrncom. Funkcia vždy zostane zapnutá, a keď používate iba jeden hrniec, môžno ho posúvať po celej ploche. V tomto prípade možno použiť obe ľavé posuvné klávesnice bez rozdielu. Ideálna na varenie voválnych alebo obdĺžnikových nádobách alebo na podstavcoch. Na deaktiváciu funkcie stlačte tlačidlo

“FLEXICOOK“

POZNÁMKA: Pri použití tejto funkcie nie je možné zvoliť špeciálne funkcie. DÔLEŽITÉ: Hrnce ukladajte na stred varnej zóny, aby zakrývali aspoň jeden z

referenčných bodov (ako je zobrazené ďalej).

3 sec

OFF

6THSENSE

Tlačidlo “6 Postavte hrniec na miesto azvoľte varnú zónu. Stlačte tlačidlo “6

Sense“ aktivuje špeciálne funkcie.

Sense“. Na displeji zvolenej oblasti sa zobrazí “A“. Rozsvieti sa kontrolka pre prvú dostupnú špeciálnu funkciu. Stlačením tlačidla funkciu.

Funkcia sa aktivuje po potvrdení stlačením tlačidla

“6thSense“

jeden alebo viac ráz zvoľte želanú špeciálnu

. Ak chcete zvoliť inú špeciálnu funkciu, stlačte tlačidlo “OFF“ a potom “6thSense“

pre výber požadovanej funkcie. Špeciálnu funkciu vypnete a vrátite sa do manuálneho režimu stlačením “OFF“. Pri používaní špeciálnych funkcií si varná doska nastaví úroveň výkonu a nemožno ju meniť.

ROZPÚŠŤANIE

Táto funkcia vám umožňuje zahriať potravinu na teplotu ideálnu na roztápanie ajej udržiavanie vroztopenom stave bez rizika spálenia. Táto metóda je ideálna, lebo nepoškodí jemné potraviny, ako je čokoláda, azabraňuje ich prilepeniu khrncu.

Page 38

UDRŽIAVANIE V TEPLE

Táto funkcia vám umožňuje udržiavať ideálnu teplotu jedla, zvyčajne po skončení varenia alebo pri pomalom odparovaní tekutín. Ideálna na podávanie jedla vperfektnej teplote.

POMALÉ VARENIE

Táto funkcia je ideálne na udržiavanie teploty na mierne varenie, umožňuje variť jedlo dlhší čas bez rizika pripálenia. Ideálna pre recepty sdlhým varením (ryža, omáčky, pečené mäso) stekutými omáčkami.

UKAZOVATELE

VARENIE

Táto funkcia vám umožňuje priviesť vodu do varu audržiavať ju vriacu snižšou spotrebou energie. Do nádoby treba naliať asi 2 litre vody (najlepšie izbovej teploty). Vkaždom prípade sa odporúča dávať na vriacu vodu pozor apravidelne kontrolovať zostávajúce množstvo vody. Ak sú hrnce veľké a množstvo vody je viac ako 2 litre, odporúčame použiť pokrievku, aby bol čas privedenia do varu optimálny.

ZVYŠKOVÉ TEPLO

Ak sa na displeji zobrazuje “H“, znamená to, že varná zóna je ešte horúca. Kontrolka sa rozsvieti, aj keď zóna nebola aktivovaná, ale zohriala sa od okolitých zón alebo preto, lebo ste na ňu položili horúci hrniec. Po vychladnutí varnej zóny písmeno“H“ zmizne.

HRNIEC JE NESPRÁVNE POLOŽENÝ ALEBO CHÝBA

Tento symbol sa zjaví, keď hrniec nie je vhodný na indukčné varenie, nie je položený správne alebo nemá správnu veľkosť pre zvolenú varnú zónu. Ak varná zóna do 30 sekúnd po navolení neidentikuje žiadny hrniec, varná zóna sa vypne.

TABUĽKA NA VARENIE

Tabuľka prípravy jedál obsahuje príklad typu prípravy jedla pre každú úroveň výkonu. Skutočný dodávaný výkon každej úrovne výkonu závisí od rozmerov varnej zóny.

ÚROVEŇ VÝKONU DRUH VARENIA

Maximálny

výkon

P Rýchly ohrev/Booster

Smaženie – varenie

14 − 18

Osmaženie – pomalé praženie –

varenie – grilovanie

Osmaženie – varenie – dusenie –

pomalé praženie – grilovanie

−

Varenie – dusenie – rýchle

opečenie – grilovanie – varenie

na krémovú konzistenciu

(indikácia je iba orientačná, pomôžu vám aj skúsenosti a zvyky pri varení)

Ideálny na rýchle zvýšenie teploty jedla na rýchle zovretie (vody) alebo rýchle zohriatie pri varení tekutín.

Ideálne na opraženie dohneda, začiatok varenia, vysmážanie hlboko zmrazených jedál, rýchle zovretie tekutín.

Ideálne na rýchle opečenie, udržiavanie silného varu, varenie agrilovanie.

Ideálne na rýchle opečenie, udržiavanie mierneho varu, varenie a grilovanie apredhriatie príslušenstva.

Ideálne na dusenie, udržiavanie mierneho varu, varenie agrilovanie (na dlhší čas).

POUŽITÁ ÚROVEŇ

Nulový

výkon

−

1 − 4

OFF

Varenie – mierne varenie –

zahusťovanie – varenie vmlieku

Roztápanie

Udržiavanie jedla teplého

varenie rizota vmlieku

−

rozmrazovanie

−

Ideálne pre recepty spomalým varením (ryža, omáčky, pečené mäso, ryby) stekutinami (napr. voda, víno, vývar, mlieko) ana varenie cestovín vmlieku.

Ideálne pre recepty spomalým varením (množstvo menšie ako 1 liter: ryža, omáčky, pečené mäso, ryby) stekutinami (napr. voda, víno, vývar, mlieko).

Ideálne na zmäkčovanie masla, jemné rozpúšťanie čokolády, roztápanie malých kúskov.

Ideálny na udržiavanie vteple malých porcií práve uvareného jedla alebo udržiavanie

− teploty jedál na servírovanie, varenie rizota vmlieku.

Varná doska vpohotovostnom režime alebo vypnutá (na prípadné zvyškové teplo po skončení varenia upozorňuje “H“).

Page 39

ÚDRŽBA A ČISTENIE

VAROVANIE

• Nepoužívajte čistiace zariadenia využívajúce paru.

• Pred čistením skontrolujte, či sú varné zóny vypnuté a či sa vypol indikátor zvyškového tepla (“H“).

Dôležité:

• Nepoužívajte abrazívne čistiace špongie ani drôtenky, lebo by mohli poškodiť sklo.

• Po každom použití vyčistite varný panel (keď je vychladnutý), aby ste odstránili všetky usadeniny a škvrny spôsobené zvyškami jedla.

• Ak povrch nie je dostatočne čistý, môže to znížiť citlivosť tlačidiel ovládacieho panela.

• Škrabku použite, iba ak sa zvyšky prilepia k varnej doske. Dodržujte pokyny výrobcu škrabky, aby nedošlo k poškriabaniu skla.

• Cukor alebo potraviny svysokým obsahom cukru môžu varný panel poškodiť, apreto ich treba ihneď odstrániť.

• Soľ, cukor apiesok by mohli poškriabať sklenený povrch.

• Používajte mäkkú utierku, absorpčné papierové kuchynské utierky alebo špeciálne výrobky určené na čistenie varného panela (dodržiavajte pokyny výrobcu).

• Vyliate tekutiny môžu na varných zónach spôsobiť pohyby alebo vibrovanie hrncov.

• Po čistení povrch varného panela dôkladne osušte.

Ak je na skle logo CleanProtect, varná doska bola upravená technológiou CleanProtect. Táto mimoriadna povrchová úprava zabezpečuje vynikajúce výsledky pri čistení a dlhšie udrží povrch varnej dosky lesklý. Odporúča sa čistiť každý deň po každom použití.

Pri čistení varných dosiek CleanProtect dodržujte tieto odporúčania:

• Vodou namočte zóny, ktoré treba očistiť, tak aby ste pokryli celú zašpinenú časť a aby ste pritom nenakvapkali vodu na ovládací panel.

• Pri namočení:

• Za normálnych podmienok počkajte aspoň 2 minúty.

• V prípade silného znečistenia počkajte aspoň 5 minút.

• Ak voda na varnej doske vyschne, je potrebné namočenie zopakovať.

• Na odstránenie usadenín použite jemnú špongiu a po vyčistení dosku utrite dosucha.

RIEŠENIE PROBLÉMOV

• Skontrolujte, či nedošlo k prerušeniu dodávky elektriny.

• Ak varnú dosku po použití nedokážete vypnúť, odpojte ju od elektrickej siete.

• Ak sa po zapnutí varnej dosky na displeji zobrazia alfanumerické kódy, postupujte podľa pokynov v tabuľke.

KÓD NA DISPLEJI OPIS MOŽNÉ PRÍČINY RIEŠENIE

F0E1

F0E7

F0EA

F0E9

F0E2, F0E4, F0E6, F0E8, F0EC, F1E1, F2E1, F6E1, F6E3, F7E5, F7E6

d E

[keď je varná doska

vypnutá]

napr.

[

Úroveň výkonu je nižšia

ako požadovaná

]

Je zistená varná nádoba, ale nie je kompatibilná s požadovanou operáciou.

Nesprávne pripojený napájací kábel. Pripojenie zdroja napätia nie je

Oblasť s ovládacími prvkami sa vypne následkom príliš vysokej teploty.

Keď sú teploty príliš vysoké, daná varná zóna sa vypne.

Odpojte varnú dosku od elektrického napájania. Niekoľko sekúnd počkajte a potom dosku znova pripojte na elektrické napájanie. Ak problém pretrváva, zavolajte servisné stredisko a uveďte chybový kód zobrazený na displeji.

Varná doska nezapína zohrievanie. Funkcie sa nezapnú.

Varná doska nedovoľuje aktivovať špeciálnu funkciu.

Varná doska automaticky nastaví minimálnu úroveň výkonu, aby sa varná zóna mohla používať.

Varná nádoba nie je dobre postavená na varnej zóne alebo nie je kompatibilná s jednou alebo viacerými varnými zónami.

presne také, ako je uvedené v odseku “ZAPOJENIE DO ELEKTRICKEJ SIETE“.

Vnútorná teplota elektronických častí je príliš vysoká.

REŽIM DEMO je zapnutý.

Regulátor výkonu obmedzuje úrovne výkonu podľa maximálnej hodnoty nastavenej pre varnú dosku.

Upozornenie: Prítomnosť vody, tekutina vykypená z hrncov alebo akýkoľvek predmet položený na ovládačoch môžu spôsobiť náhodnú aktiváciu alebo deaktiváciu zablokovania ovládacieho panelu.

Dva razy stlačte tlačidlo On/O (Zapnuté/ Vypnuté), čím odstránite kód F0E1 a obnovíte funkčnosť varnej zóny. Potom skúste použiť varnú nádobu na inej varnej zóne alebo použite inú nádobu.

Upravte pripojenie k zdroju podľa odseku “ZAPOJENIE DO ELEKTRICKEJ SIETE“

Počkajte, kým varná doska vychladne, až potom ju znovu použite.

Pred ďalším používaním počkajte, kým varná zóna nevychladne.

Postupujte podľa pokynov v odseku “REŽIM DEMO“.

Pozri odsek “Nastavenie výkonu“.

Page 40

ZVUKY VZNIKAJÚCE POČAS PREVÁDZKY

Prod.N. 86999XXXXXXX

XXXX XXXX XXXX

Indukčné varné dosky môžu počas normálnej prevádzky pískať alebo vŕzgať. Tieto zvuky v skutočnosti vychádzajú z varnej nádoby a súvisia s úpravou dna nádoby (napr. ak je dno vyrobené z rôznych vrstiev materiálov alebo je nepravidelné).

POPREDAJNÝ SERVIS

Aby sme vám mohli lepšie poskytovať pomoc, zaregistrujte, prosím, svoj spotrebič na www.whirlpool.eu/register.

PREDTÝM, NEŽ ZAVOLÁTE POPREDAJNÝ SERVIS:

1. Zistite, či nedokážete problém vyriešiť sami s pomocou návrhov riešení

uvedených v časti RIEŠENIE PROBLÉMOV.

2. Spotrebič vypnite a opäť zapnite, aby ste skontrolovali, či chyba

pretrváva.

AK PO KONTROLÁCH UVEDENÝCH VYŠŠIE PORUCHA NAĎALEJ PRETRVÁVA, SPOJTE SA S NAJBLIŽŠÍM AUTORIZOVANÝM SERVISNÝM STREDISKOM.

Ak potrebujete pomoc, volajte na číslo uvedené v záručnej knižke alebo postupujte podľa pokynov na webovej stránke www.whirlpool.eu.

Pri kontaktovaní nášho zákazníckeho popredajného servisu vždy uveďte:

• stručný opis poruchy;

• presný typ a model spotrebiča;

Made in X

Type: XXXMod.: XXX XXXXXXXXXXXXXXXXXXXX

XXXXXXXXXXXXXXX

XXXXXXXXXXXXXXXXXXXXXX

XXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXX

XXXXXXX XXXXXXX XXXXXXXXX

Tieto zvuky môžu byť rôzne podľa typu varnej nádoby a množstva jedla, ktoré obsahuje, a nie sú príznakom, že niečo nie je v poriadku.

• výrobné číslo (číslo uvedené po slove SN na výkonnostnom štítku pod spotrebičom). Výrobné číslo je uvedené aj v dokumentácii;

Mod.

XXX XXX

Ind.C. XXXX XXXX XXXX

S.N.

• vašu úplnú adresu;

• vaše telefónne číslo.

Ak je nevyhnutné spotrebič opraviť, obráťte sa na autorizované servisné stredisko (zaručí sa tým použitie originálnych náhradných dielov a správny postup pri oprave).

V prípade vnorenej inštalácie zavolajte do popredajného servisu a vyžiadajte si súpravu montážnych skrutiek 4801 211 00112.

V prípade inštalácie bez presahu zabudovanej rúry máte možnosť kontaktovať predajcu alebo servisné stredisko a zakúpiť rozdeľovaciu súpravu C00628720 (varná doska 60 a 65 cm) alebo C00628721 (varná doska 77 cm). Ak nemáte záujem o kúpu rozdeľovacej súpravy, uistite sa, že je nainštalovaný oddeľovač podľa návodu na inštaláciu.

400011666534

Page 41

VARNOSTNA NAVODILA

POMEMBNE INFORMACIJE, KI JIH MORATE

PREBRATI IN UPOŠTEVATI

Prenesite celotna navodila za uporabo na http://docs.whirlpool.eu ali pokličite telefonsko številko, navedeno v garancijski knjižici.

Pred uporabo aparata preberite ta varnostna navodila. Navodila hranite na dosegu roke za prihodnjo uporabo. V navodilih za uporabo in na aparatu so pomembna varnostna navodila, ki jih mora uporabnik prebrati in vedno upoštevati. Proizvajalec ne prevzema odgovornosti v primeru neupoštevanja varnostnih navodil, nepravilne uporabe aparata ali napačne nastavitve upravljalnih elementov.

OPOZORILO: Če na površini kuhalne plošče opazite razpoko, aparata ne uporabljajte, saj obstaja nevarnost električnega udara.

OPOZORILO: Nevarnost požara: ne hranite predmetov na kuhalni površini.

POZOR: Postopek kuhanja je treba nadzorovati. Postopek kratkotrajnega kuhanja je treba nenehno nadzorovati.

OPOZORILO: Nenadzorovano kuhanje na kuhalni plošči z mastjo ali oljem je lahko nevarno, saj obstaja možnost požara. NIKOLI ne skušajte pogasiti ognja z vodo: aparat izključite in nato pokrijte plamen npr. s pokrovom ali požarno odejo.

Kuhalne plošče ne uporabljajte kot delovni pult ali podlago. Pazite, da aparat ne pride v stik s krpami ali drugimi vnetljivimi predmeti, dokler se vse komponente povsem ne ohladijo, saj lahko pride do požara.

Kovinskih predmetov, na primer nožev, vilic, žlic in pokrovov, ne odlagajte na površino kuhalnika, saj se lahko segrejejo.

Zelo majhni otroci (0–3let) naj se ne približujejo aparatu. Majhni otroci (3–8let) ne smejo biti v bližini aparata brez stalnega nadzora. Otroci, stari 8 let ali več, in osebe z omejenimi telesnimi, čutnimi ali razumskimi sposobnostmi oz. osebe, ki nimajo izkušenj in znanja, lahko aparat uporabljajo le, če so pod nadzorom oz. če so bili poučeni o varni uporabi aparata in se zavedajo morebitnih nevarnosti. Otroci se z aparatom ne smejo igrati. Otroci brez nadzora ne smejo čistiti ali vzdrževati aparata.

Kuhališče na kuhalni plošči po uporabi izklopite z upravljalnim elementom in se ne zanašajte na detektor posod.

OPOZORILO: Aparat in dostopni deli se med uporabo segrejejo. Pazite, da se ne dotaknete grelnih elementov. Otroci, mlajši od 8let, se ne smejo zadrževati v bližini aparata, če niso pod stalnim nadzorom.

DOVOLJENA UPORABA

POZOR: aparat ni namenjen temu, da bi ga upravljali z zunanjimi upravljalnimi napravami, kot sta časovnik ali ločen daljinski upravljalnik.

Aparat je namenjen uporabi v gospodinjstvu in temu podobnim načinom uporabe, na primer: v kuhinjah za osebje v trgovinah, pisarnah in drugih delovnih okoljih, na kmetijah, za goste v hotelih, motelih in prebivalce drugih stanovanjskih okolij.

Druga uporaba ni dovoljena (npr. za segrevanje prostorov).

Aparat ni namenjen profesionalni uporabi. Aparata ne uporabljajte na prostem.

NAMESTITEV

Za premikanje in namestitev aparata sta potrebni najmanj dve osebi, saj obstaja nevarnost poškodb. Za odstranjevanje embalaže in namestitev aparata uporabite zaščitne rokavice, saj obstaja nevarnost ureznin.

Namestitev, vključno s priklopom vode (če je prisotna) in elektrike, mora izvesti usposobljen tehnik. Ne popravljajte ali zamenjujte delov aparata, razen če to ni izrecno navedeno v navodilih za uporabo. Otroci se mestu namestitve ne smejo približevati. Ko aparat odstranite iz embalaže, se prepričajte, da se med prevozom ni poškodoval. V primeru težav se obrnite na prodajalca ali na najbližjo servisno službo. Ko je aparat nameščen, embalažo (plastika, deli iz stiropora itd.) shranite izven dosega otrok, saj obstaja nevarnost zadušitve. Preden aparat namestite, ga zaradi nevarnosti elek tričnega udara odklop ite z elek tričnega omrežja. Med namestitvijo pazite, da aparat ne poškoduje napajalnega kabla, saj to lahko privede do požara ali povzroči električni udar. Aparat vključite šele, ko je namestitev končana

Vse potrebne izreze v element izvedite pred vgradnjo aparata in odstranite vse lesene trske in žagovino.

Če aparat ni vgrajen nad pečico, je treba v predelek pod aparatom vgraditi ločevalno ploščo (ni priložena).

OPOZORILA GLEDE ELEKTRIČNEGA TOKA

Prekinitev napajanja aparata mora biti mogoča z izklopom vtiča, če je ta na dosegu roke, ali z dosegljivim večpolnim stikalom, ki je v skladu s predpisi za ožičenje nameščen v bližini vtičnice. Aparat mora biti prav tako ozemljen v skladu z nacionalnimi standardi glede električne varnosti.

Prepovedana je uporaba podaljškov, razdelilnih vtičnic in adapterjev. Električne komponente po namestitvi aparata uporabnikom ne smejo biti dostopne. Aparata ne uporabljajte, ko ste mokri ali bosi. Aparata ne uporabljajte, če ima poškodovan napajalni kabel ali vtič, če ne deluje pravilno oziroma če je bil poškodovan ali je padel.

Namestitev z vtičem napajalnega kabla ni dovoljena, razen če je izdelek že opremljen z vtičem proizvajalca.

Page 42

Da se izognemo nevarnosti, lahko poškodovan napajalni kabel z enakim kablom nadomesti le proizvajalec, njegov serviser ali podobno usposobljena oseba, saj obstaja možnost električnega udara.

ČIŠČENJE IN VZDRŽEVANJE

OPOZORILO: Aparat morate pred vzdrževalnimi deli izklopiti in izključiti z električnega napajanja; ne uporabljajte parnih čistilcev, saj obstaja nevarnost električnega udara.

Ne uporabljajte abrazivnih ali korozivnih izdelkov, čistil na osnovi klora ali žičnatih gobic.

ODSTRANJEVANJE EMBALAŽNEGA MATERIALA

Embalažo je mogoče povsem reciklirati in je označena s simbolom za recikliranje

Dele embalaže zato zavrzite odgovorno in v skladu s predpisi pristojnih služb, ki urejajo odlaganje odpadkov.

ODSTRANJEVANJE GOSPODINJSKIH APARATOV

Aparat je izdelan iz materialov, ki jih je mogoče reciklirati ali ponovno uporabiti. Aparat zavrzite v skladu z veljavnimi lokalnimi predpisi. Dodatne informacije o odstranjevanju in recikliranju električnih gospodinjskih aparatov lahko dobite na pristojnem občinskem uradu, pri komunalni službi ali v trgovini, kjer ste aparat kupili. Aparat je označen v skladu z evropsko Direktivo 2012/19/EU o odpadni električni in elektronski opremi (OEEO) in uredbami o odpadni električni in elektronski opremi (WEEE) iz leta 2013 (v veljavni različici). Aparat odložite na predvidenih zbirnih mestih, saj lahko s tem preprečite škodljive posledice za okolje in zdravje ljudi.

Simbol prepovedano odlagati med komunalne odpadke. Oddati ga je treba na zbirnem centru za recikliranje električne in elektronske opreme.

na aparatu ali priloženi dokumentaciji pomeni, da je aparat

NASVETI ZA VARČEVANJE Z ENERGIJO

Čim bolj izkoristite preostanek toplote na kuhališču, tako da aparat izključite nekaj minut, preden je jed kuhana. Dno posode naj povsem prekriva kuhališče: če je dno posode manjše od površine kuhališča, bo prišlo do izgube energije. Posodo med kuhanjem prekrijte s tesno prilegajočimi se pokrovi in porabite kar najmanj vode. Če posode med kuhanjem ne prekrijete s pokrovi, bo poraba energije občutno večja. Uporabljajte samo posodo z ravnim dnom.

IZJAVA O SKLADNOSTI

Ta naprava je skladna z zahtevami za okoljsko primerno zasnovo uredbe Komisije (EU) št. 66/2014 in uredbami iz leta 2019 za okoljsko primerno zasnovo izdelkov, povezanih z energijo, in energetske informacije (sprememba) (izstop iz EU) v skladu z evropskim standardom EN 60350-2.

OPOMBA

Osebe s srčnim spodbujevalnikom ali podobnimi medicinskimi pripomočki, morajo biti pazljive, ko so v bližini vklopljene indukcijske kuhalne plošče. Elektromagnetno polje lahko vpliva na spodbujevalnik in podobne pripomočke. Za dodatne informacije o učinkih elektromagnetnih polj indukcijske kuhalne plošče se posvetujte z zdravnikom ali proizvajalcem spodbujevalnika oziroma podobnega medicinskega pripomočka.

Page 43

NAMESTITEV

Min. 35 mm

R = Max. 10 mm

R = 11.5 mm

513 mm

Min. 480 mm Max. 492 mm

Min.100 mm

Min. 400 mm

4 mm

479 mm

773 mm

750 mm

770 mm

750 mm

510 mm

50 mm

743 mm

Min. 480 mm Max. 492 mm

0 2

6mm

R = 11.5 mm

kit 4801 211 00112

Min. 35 mm

R = Max. 10 mm

Min. 12 mm

min. 10 mm

12 mmNo Max.

Min. 12 mm

min. 20 mm

min. 10 mm

min. 20 mm

28 mmNo Max.

Min. 28 mm

20 mm

A-A

min. 45 mm

min. 550 mm

Min. 12 mm

min. 10 mm

120 mm

60 mm

min. 20 mm

60 mm

min. 20 mm

90 mm

45 mm

90°C

Page 44

ELEKTRIČNA PRIKLJUČITEV

Električni priklop mora biti izveden pred priklopom naprave na napajalno omrežje. Namestitev mora izvesti kvalicirano osebje, ki pozna trenutne predpise glede varnosti in namestitve. Električna inštalacija mora biti izvedena v skladu s predpisi, ki jih narekuje krajevni dobavitelj električne energije. Pazite, da je napetost, podana na tipski ploščici na dnu naprave, ista kot v vašem domu. S predpisi je določena obvezna ozemljitev naprave: uporabljajte le vodnike (vključno z ozemljitvenim vodnikom) primerne velikosti.

380-415 V 2 N ~

380-415 V 3 N ~

220-240 V

AU-UK-IRL

220-240 V 3

230V 2 Phase 2N

R S

Page 45

OPIS IZDELKA

5 87 7

11 12

4 15

1. Kuhalna površina

2. Nadzorna plošča

UPRAVLJALNA PLOŠČA

OFF

1. Simboli/vklop posebnih funkcij

2. Stopnja kuhanja je izbrana

3. Tipka za izklop kuhalnega polja

4. Drsnik na dotik

5. Tipka za hitro pogrevanje (Booster)

3 sec

OFF

6 13

6. Tipka FLEXICOOK

7. Signalna lučka – funkcija je aktivna

8. Tipka za Vklop/Izklop

9. Časovnik

10. Tipka 6

Sense

11. Prikaz časa priprave

12. Tipka OK/Zaklepanje tipk – 3sekunde

13. Indikator vklopljenega časovnika

14. Indikator izbranega območja

15. Simbol indikatorja časovnika

Page 46

PRIBOR

3 sec

POSODE IN PONVE

Uporabljajte le lonce in ponve iz feromagnetnih

NEV REDU

materialov, ki so primerni za uporabo z indukcijskimi kuhalnimi ploščami

• lonci in ponve iz emajliranega jekla

• lonci in ponve iz litega železa

• posebni lonci in ponve iz nerjavnega jekla, ki so primerni za indukcijsko kuhanje

Za ugotavljanje primernosti lonca bodite pozorni na simbol (običajno je odtisnjen na dnu). Magnetnost lonca lahko preverite z magnetom. Kakovost in struktura dna posode lahko spremenita rezultat priprave hrane. Nekateri podatki o premeru dna ne ustrezajo dejanskemu premeru feromagnetne površine.

Dno nekaterih loncev in ponev je samo delno izdelan iz feromagnetnega materiala, pri čemer so ostali deli iz drugega materiala, ki ni primeren za indukcijsko kuhanje. Ti deli se lahko segrejejo z različno stopnjo oziroma z nižjimi temperaturami. V nekaterih primerih, ko je dno izdelano večinoma iz neferomagnetnih materialov, lahko kuhalna plošča ne prepozna posode in se kuhališče zato ne vklopi.

Da bi zagotovili optimalno učinkovitost, vedno uporabite lonce in ponve z ravnim dnom, pri katerih se toplota enakomerno porazdeli. Če dno ni ravno, bo to vplivalo na moč in prevodnost toplote.

Prazne posode ali posode s tankim dnom

Na vključeno kuhalno ploščo ne postavljajte praznih posod ali ponev. Kuhalna plošča je opremljena z notranjim varnostnim sistemom, ki neprestano nadzoruje temperaturo in tam, kjer se zazna visoka temperatura, aktivira funkcijo “samodejni izklop“. Če uporabljate prazne posode ali posode s tankim dnom, se temperatura lahko zelo hitro poviša in funkcija “samodejni izklop“ se morda ne bo sprožila takoj. Posoda ali površje kuhalne plošče se zato lahko poškodujeta. Če se to zgodi, se ničesar ne dotikajte, temveč počakajte, da se vsi deli ohladijo. Če se pojavi sporočilo o napaki, pokličite servisno službo.

Najmanjši dovoljeni premer dna posode/ponve za različna kuhalna območja

Za pravilno delovanje kuhalne plošče uporabite lonce z ustreznim najmanjšim premerom (glejte spodnjo preglednico). Vedno uporabite kuhalno polje, ki najbolje ustreza najmanjšemu premeru dna lonca. Lonec postavite tako, da je nameščen na središče kuhalnega polja v uporabi. Priporočljivo je, da ne uporabljate loncev, ki presegajo rob kuhalnega polja v uporabi.

ø min.

200

mm 100 mm

150 mm120 mm

PRETVORNIK ZA LONCE IN PONVE, KI NISO PRIMERNI ZA INDUKCIJO

Ta pripomoček omogoča uporabo loncev in ponev, ki niso primerni za indukcijske kuhalne plošče. Pomembno je vedeti, da uporaba pretvornika vpliva na zmogljivost aparata in posledično na čas, potreben za pogrevanje hrane. Njegovo uporabo morate omejiti, saj temperature, ki se dosežejo na površini, so v veliki meri odvisne od uporabljenega lonca/ponve, ravnosti njihovega dna in vrste živila, ki ga pripravljate. Z uporabo lonca ali ponve s premerom, ki je manjši od plošče pretvornika, pride do kopičenja toplote, ki se ne prenese na lonec ali ponev, kar lahko povzroči počrnitev kuhališča in plošče pretvornika. Premer loncev/ponev in kuhališča prilagodite premeru pretvornika.

PRVA UPORABA

POWER MANAGEMENT NASTAVITEV MOČI

Kuhalna plošča je ob nakupu nastavljena na najvišjo moč. Opravite nastavitve v skladu z omejitvami električnega sistema v vašem gospodinjstvu, kot je opisano v naslednjem odstavku.

OPOMBA: Glede na moč, ki jo izberete za kuhalno ploščo, so lahko nekatere ravni moči in funkcije kuhalnega polja omejene (npr. vrelišče ali hitro pogrevanje), s čimer se prepreči preseganje izbrane omejitve.

Za nastavitev moči kuhalne plošče:

Po priključitvi naprave na električno omrežje lahko v 60 sekundah nastavite stopnjo moči. Pritisnite skrajno desno tipko časovnika “+“ za vsaj 5sekunde. se prikaže simbol

Pritisnite

tipko

Želeno stopnjo moči izberite z uporabo tipk

“PL“.

za potrditev.

“+“

“−“

Na voljo so naslednje stopnje moči: 2,5kW – 4,0kW – 6,0kW – 7,2kW.

Potrdite s pritiskom na

Izbrana stopnja moči bo ostala v spominu, tudi če se električno napajanje prekine. Za spremembo stopnje moči izključite aparat iz električnega omrežja za vsaj 60sekund, nato ga znova vključite in ponovite zgornje korake.

Na zaslonu

“

EE“

Če se med nastavljanjem pojavi napaka, se pojavi simbol

in oglasi se pisk. V tem primeru ponovite postopek. Če se napaka ponavlja, se obrnite na servisno službo.

VKLOP/IZKLOP ZVOČNEGA SIGNALA

Za vklop/izklop zvočnega signala:

• Kuhalno ploščo priključite na električno omrežje;

• Počakajte na zaporedje vklopa;

• Pritisnite tipko “P“ na prvem drsnem upravljalniku zgoraj levo za 5sekunde. Morebitni sproženi alarmi ostanejo aktivni.

PREDSTAVITVENI NAČIN pogrevanje je izklopljeno, glejte razdelek “Odpravljanje težav“)

Za vklop in izklop predstavitvenega načina:

• Kuhalno ploščo priključite na električno omrežje;

• Počakajte na zaporedje vklopa;

• V prvi minuti pritisnite tipko za hitro pogrevanje “P“ na spodnjem

levem upravljalniku za 5sekund (kot je prikazano spodaj);

• Na prikazovalniku se prikaže “DE“.

OFF

3 sec

OFF

Page 47

VSAKODNEVNA UPORABA

OFF

3 sec

VKLOP/IZKLOP KUHALNE PLOŠČE

Za vklop kuhalne plošče pritisnite tipko za vklop in jo držite približno 1 sekundo. Za izklop kuhalne plošče spet pritisnite isto tipko in vsa kuhalna polja se bodo izklopila.

POLOŽAJI

Simbolov na nadzorni plošči ne pokrijte s posodo.

Opomba: Pri uporabi kuhališč v neposredni bližini upravljalnega polja priporočamo, da rob posode ne sega čez robno oznako kuhališča, in sicer tako z dnom posodo kot tudi zgornjim robom, ki je pogosto širši. Tako boste preprečili pregrevanje površine za upravljanje na dotik. Za cvrtje ali praženje po možnosti uporabite zadnja kuhališča.

VKLOP/IZKLOP KUHALNIH POLJ IN PRILAGAJANJE STOPENJ MOČI

Za vklop kuhalnih polj:

Premaknite prst vodoravno čez drsni upravljalnik (DRSNIK) želenega kuhališča, da ga vklopite in prilagodite moč. Stopnja bo prikazana vzdolž drsnika skupaj z indikatorsko lučko, ki označuje vklopljeno kuhališče. S tipko “P“ lahko izberete funkcijo za hitro pogrevanje (Booster).

Za izklop kuhalnih polj:

Pritisnite gumb “OFF“ (IZKLOP) na začetku drsnega upravljalnika.

ZAKLEPANJE UPRAVLJALNE PLOŠČE

Za zaklepanje nastavitev in preprečitev nenamernega vklopa pritisnite in zadržite za 3 sekunde tipko OK/Zaklepanje tipk. Pisk in opozorilna lučka nad simbolom sta znak, da je funkcija vključena. Upravljalna plošča je blokirana, z izjemo funkcije “izklop“ (

). Za odklepanje tipk ponovite postopek za vklop.

ČASOVNIK

Časovnik nadzoruje vsa kuhalna polja.

Za vklop časovnika:

Pritiskajte tipko “+“ ali “−“ ,da nastavite želeni čas za kuhalno polje, ki je v uporabi. Vklopila se bo indikatorska lučka s posebnim simbolom Ko nastavljeni čas poteče, se oglasi pisk, kuhalno polje pa se samodejno izklopi. Čas lahko kadarkoli spremenite in vklopite lahko več časovnikov istočasno. V primeru sočasnega vklopa 2 časovnikov na isti strani kuhalne plošče “Indikator izbranega območja“ utripa in na osrednjem zaslonu se prikaže izbrani čas kuhanja.

Za izklop časovnika:

Hkrati držite tipki “+“ in “−“, dokler se časovnik ne izklopi.

INDIKATOR ČASOVNIKA

Ta LED lučka (ko je vklopljena) označuje, da je za kuhališče nastavljen časovnik.

FUNKCIJE

OFF

FLEXICOOK

S tipko “FLEXICOOK“ lahko združite dve kuhališči in ju uporabite z enako stopnjo moči, tako da površino v celoti pokrijete z veliko posodo ali samo delno z okroglo/ovalno posodo. Funkcija ostane ves čas vklopljena in pri uporabi ene same posode, lahko to premikate po celotnem območju. V tem primeru lahko poljubno uporabljate oba leva drsna upravljalnika. Idealno za kuhanje z ovalnimi ali pravokotnimi posodami ali z nosilci ponev. Za izklop funkcije pritisnite tipko “

FLEXICOOK

OPOMBA: Posebnih funkcij med uporabo tega načina ni mogoče izbrati. POMEMBNO: Lonec postavite na središče kuhalnega polja tako, da pokriva

vsaj eno od referenčnih točk (kot je prikazano spodaj).

“.

3 sec

OFF

6THSENSE

S tipko “6 Postavite posodo in izberite kuhalno polje. Pritisnite tipko “6

Sense“ lahko vklopite posebne funkcije.

Sense“. Na prikazu izbranega območja se prikaže “A“. Signalna lučka za prvo posebno funkcijo, ki je na voljo za kuhalno polje, zasveti. Enkrat ali večkrat pritisnite tipko “6 funkcijo. Ko pritisnete tipko

Če želite izbrati drugo posebno funkcijo, pritisnite “OFF“ in nato tipko “

Sense“ , da izberete želeno funkcijo.

6 Če želite izbrati drugo posebno funkcijo, pritisnite “OFF“ in nato tipko

Sense“ , da izberete želeno funkcijo.

“6

za potrditev, se funkcija vklopi.

Sense“, da izberete želeno posebno

Raven moči pri uporabi posebnih funkcij je za kuhalno ploščo vnaprej nastavljena in je ni mogoče spreminjati.

TAJANJE

Ta funkcija omogoča doseganje primerne temperature za topljenje jedi in za ohranjanje primernih pogojev, ne da bi se jed prismodila. Ta način je idealen, saj ne poškoduje občutljivih jedi, kot je čokolada, in preprečuje lepljenje jedi na posodo.

Page 48

OHRANJANJE TOPLOTE

Ta funkcija omogoča ohranjanje popolne temperature jedi, običajno po končanem kuhanju ali pri počasnem redčenju tekočin. Kot nalašč za postrežbo hrane pri popolni temperaturi.

VRETJE

Ta funkcija je popolna za vzdrževanje temperature za počasno vrenje, tako da lahko jed kuhate dalj časa brez nevarnosti, da bi se prismodila. Kot nalašč za recepte z dolgotrajnim kuhanjem (riž, omake, pečenke) s tekočimi omakami.

INDIKATORJI

VRETJE

Ta funkcija omogoča, da pogrejete vodo na temperaturo vretja in nadaljevanje vretja z nižjo porabo energije. V posodo vlijte približno 2 litra vode (po možnosti s sobno temperaturo). V vsakem primeru svetujemo uporabnikom, da natančno opazujejo vrelo vodo in redno preverjajo količino preostale vode. Če so posode velike in količina vode presega 2 litra, priporočamo uporabo pokrovke za optimizacijo časa vretja.

PREOSTALA TOPLOTA

Če je na prikazovalniku prikazana črka “H“, je kuhalno polje še vedno vroče. Indikatorska lučka zasveti, tudi če polje ni bilo vklopljeno, vendar se je segrelo zaradi uporabe sosednjih polj ali ker je nanj bil postavljen vroč lonec. Ko se kuhalno polje ohladi, črka “H“ izgine.

POSODA JE POSTAVLJENA NAROBE ALI NI POSTAVLJENA

Ta simbol se pojavi, če posoda ni primerna za kuhanje z indukcijo, ni pravilno postavljena ali ni primerne velikosti za izbrano kuhalno polje. Če v 30sekundah po izbiri posoda ni zaznana, se kuhalno polje izklopi.

RAZPREDELNICA PRIPRAVE JEDI

Preglednica za pripravo jedi služi kot primer za vrsto kuhanja pri posamezni stopnji moči. Dejanska oddana moč posamezne stopnje moči je odvisna od dimenzij kuhalnega polja.

STOPNJA MOČI VRSTA KUHANJA

Največja

moč

P Hitro gretje/Booster

Cvrtje – vrenje

14 − 18

−

Površinsko pečenje – praženje –

vretje – peka na žaru

Površinsko pečenje – kuhanje –

dušenje – praženje – peka na žaru

Kuhanje – dušenje – praženje –

peka na žaru – kuhanje do kremaste

konsistence

(glede na izkušnje in navade pri kuhanju)

Kot nalašč za hitro segrevanje jedi do vrenja (za vodo) ali hitro segrevanje tekočin za kuhanje.

Kot nalašč za površinsko pečenje, začetek kuhanja, cvrtje zamrznjenih izdelkov, hitro segrevanje jedi do vrenja.

Kot nalašč za praženje, živahno vretje, kuhanje in peko na žaru.

Kot nalašč za praženje, nežno vretje, kuhanje in peko na žaru ter predhodno segrevanje posode.

Kot nalašč za dušenje, rahlo vretje, kuhanje in pečenje na žaru (za dlje časa).

STOPNJA UPORABE

Kuhanje

–

−

1 − 4

Brez moči OFF –

zgoščevanje

Ohranjanje jedi toplih

kombiniranje rižote z omako

počasno vrenje,

–

omako

Topljenje

Kot nalašč za recepte, ki zahtevajo dolgotrajno kuhanje (riž, omake, pečenke, ribe) s

kombiniranje z

–

odtajanje Kot nalašč za mehčanje masla, nežno topljenje čokolade, odtajanje manjših kosov.

–

tekočinami (npr. vodo, vinom, juho, mlekom), in za kombiniranje testenin z omako.

Kot nalašč za recepte, ki zahtevajo počasno kuhanje (količine pod 1 litrom: riž, omake, pečenke, ribe) s tekočino (npr. vodo, vinom, juho, mlekom).

Kot nalašč za ohranjanje manjših porcij ravnokar skuhanih jedi ali servirnih posod toplih in za kombiniranje rižote z omako.

Kuhalna plošča v stanju pripravljenosti ali izklopljenem načinu (morda bo prisotna preostala toplota, ki jo označuje “H“).

Page 49

VZDRŽEVANJE IN ČIŠČENJE

OPOZORILO

• Ne uporabljajte parnih čistilnikov.

• Pred čiščenjem pazite, da so kuhalna območja izklopljena in da kazalnik preostale toplote (“H“) ni prikazan.

Pomembno:

• Ne uporabljajte abrazivnih ali žičnatih gobic, ker lahko poškodujejo steklo.

• Po vsaki uporabi očistite kuhalno ploščo (ko je ohlajena), da odstranite ostanke hrane in madeže.

• Če površina ni ustrezno čista, se lahko občutljivost tipk nadzorne plošče zmanjša.

• Strgalo uporabite samo, če so na kuhalni plošči sprijeti ostanki hrane. Sledite navodilom proizvajalca strgala, da se izognete praskam na steklu.

• Sladkor ali hrana z visoko vsebnostjo sladkorja lahko poškodujeta kuhalno ploščo, zato ju morate takoj odstraniti.

• Sol, sladkor in pesek lahko spraskajo stekleno površino.

• Čistite z mehko krpo, papirnatimi brisačami ali čistilnikom za kuhalne plošče (glejte navodila proizvajalca).

• Razlite tekočine na kuhalnih poljih lahko povzročijo premikanje ali tresenje posod.

• Kuhalno ploščo po čiščenju temeljito posušite.

ODPRAVLJANJE TEŽAV

• Preverite, da dovod elektrike ni bil izklopljen.

• Če kuhalne plošče po uporabi ne morete izklopiti, izklopite njeno napajanje.

• Če se ob vklopu kuhalnika na zaslonu pojavijo alfanumerične kode, glejte naslednjo preglednico za navodila.

PRIKAZANA

KODA

F0E1

F0E7

F0EA

F0E9

F0E2, F0E4, F0E6, F0E8, F0EC, F1E1, F2E1, F6E1, F6E3, F7E5, F7E6

d E

[ko je kuhalna plošča

izklopljena

npr.

[

Raven moči nižja od

zahtevane ravni

Kuhinjska posoda je zaznana, vendar ni združljiva z zahtevanim dejanjem.

Napačna priključitev napajalnega kabla.

Upravljalna plošča se je izklopila zaradi previsoke temperature.

Kuhalno polje se izklopi, če so temperature previsoke.

Kuhalno ploščo odklopite z električnega napajanja. Počakajte nekaj sekund in znova priklopite kuhalno ploščo na električno omrežje. Če napake ne morete odpraviti, pokličite servisno službo in sporočite kodo napake, ki se pojavi na zaslonu.

Kuhalna plošča se ne segreje. Funkcije se ne vklopijo.

Kuhalna plošča ne omogoča vklopa posebne funkcije.

Kuhalna plošča samodejno nastavi minimalno raven moči, s čimer zagotovi, da se kuhalno polje lahko uporablja.

]

OPIS MOŽNI VZROKI REŠITEV

Kuhinjska posoda ni ustrezno postavljena na kuhališče ali ni združljiva z enim ali več kuhališč.

Priključitev električnega napajanja ne ustreza povsem priključitvi, opisani v poglavju “ELEKTRIČNA PRIKLJUČITEV“.

Notranja temperatura elektronskih delov je previsoka.

Vklopljen je PREDSTAVITVENI NAČIN.

Regulator moči omeji nivo moči v skladu z največjo vrednostjo, nastavljeno za kuhalno ploščo.

Če je na steklu logotip CleanProtect, je kuhalna plošča obdelana s tehnologijo CleanProtect. Ta ekskluzivni premaz zagotavlja odlične rezultate čiščenja in dlje časa ohranja sijočo površino kuhalne plošče. Priporočljivo je dnevno čiščenje po vsaki uporabi.

Če želite očistiti kuhalne plošče CleanProtect, upoštevajte ta priporočila:

• Predele, ki jih je treba očistiti, namočite z vodo, pri čemer pazite, da pokrijete celoten umazan predel in pazite, da voda ne pride v stik z nadzorno ploščo.

• Za namakanje z vodo:

• Pri normalni umazaniji počakajte vsaj 2 minuti.

• Pri trdovratni umazaniji počakajte vsaj 5 minuti.

• Če se voda na kuhalni plošči posuši, je treba postopek namakanja

ponoviti.

• Z mehko gobico odstranite obloge in kuhalno ploščo po čiščenju osušite.

Opomba: Voda, tekočina iz posod ali predmeti na upravljalnih tipkah kuhalne plošče lahko nenamerno vklopijo ali izklopijo funkcijo zapore nadzorne plošče.

Dvakrat pritisnite tipko za Vklop/Izklop tako, da koda F0E1 izgine in obnovite delovanje kuhališča. Nato poskusite uporabiti posodo na drugem kuhališču ali uporabite drugačno posodo.

Priključitev električnega napajanja izvedite v skladu s poglavjem “ELEKTRIČNA PRIKLJUČITEV“.

Počakajte, da se kuhalna plošča ohladi, preden jo znova uporabite.

Pred vnovično uporabo počakajte, da se kuhalno polje ohladi.

Sledite navodilom v poglavju “PREDSTAVITVENI NAČIN“.

Glejte poglavje “Nastavitev moči“ .

Page 50

Prod.N. 86999XXXXXXX

XXXX XXXX XXXX

ZVOKI MED DELOVANJEM

Indukcijske kuhalne plošče lahko med običajnim delovanjem žvižgajo ali škripajo. Ti zvoki izvirajo pri posodi in so povezani z lastnostmi dna posode (na primer, če je dno izdelano iz različnih plasti materiala ali ima nepravilno obliko).

SERVISNA SLUŽBA

Izdelek registrirajte na spletni strani www.whirlpool.eu/register, da vam bomo lahko nudili vsestranski servis in podpor.

PREDEN POKLIČETE SERVISNO SLUŽBO:

1. Preverite, ali lahko težavo odpravite sami glede na predloge v

poglavju NAVODILA ZA ODPRAVLJANJE TEŽAV.

2. Z izklopom in ponovnim vklopom aparata preverite, ali je napaka še

vedno prisotna.

ČE VAM TUDI PO ZGORAJ NAVEDENIH UKREPIH NE USPE ODPRAVITI NAPAKE, POKLIČITE NAJBLIŽJO SERVISNO SLUŽBO.

Za pomoč pokličite številko, ki je navedena v garancijski knjižici, ali upoštevajte navodila na spletni strani www.whirlpool.eu.

Ko stopite v stik z našo servisno službo, vedno navedite:

• kratek opis napake;

• tip in točen model aparata;

Made in X

Type: XXXMod.: XXX XXXXXXXXXXXXXXXXXXXX

XXXXXXXXXXXXXXX

XXXXXXXXXXXXXXXXXXXXXX

XXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXX

XXXXXXX XXXXXXX XXXXXXXXX

Ti zvoki se lahko razlikujejo glede na uporabljeno posodo ter količino hrane v njej in ne kažejo na okvaro.

• serijska številka (številka po besedi SN na napisni ploščici na spodnji strani naprave). Serijska številka je navedena tudi v dokumentaciji.

Mod.

XXX XXX

Ind.C. XXXX XXXX XXXX

S.N.

• točen naslov;

• svojo telefonsko številko.

Če je potrebno popravilo, se obrnite na pooblaščeno servisno službo (za zagotovljeno uporabo originalnih nadomestnih delov in pravilno izvedbo popravila).

Če kuhalnik vgrajujete v isti ravnini kot delovno površino, pokličite servisno službo in naročite komplet vijakov 4801 211 00112.

Če naprava ni nameščena nad vgradno pečico, se lahko obrnete na servisno službo in kupite komplet delilnikov C00628720 (kuhalna plošča 60 in 65 cm) ali C00628721 (kuhalna plošča 77 cm). Če ne želite kupiti kompleta delilnikov, preverite, ali je ločevalnik nameščen v skladu z navodili za namestitev.

400011666534

Page 51

SIGURNOSNE UPUTE

OBAVEZNO PROČITAJTE I PRIDRŽAVAJTE SE

Cijeli priručnik s uputama preuzmite na

http://docs.whirlpool.eu

koji se nalazi u jamstvenoj knjižici.

Prije upotrebe uređaja pročitajte ove sigurnosne upute. Sačuvajte ih za buduću referencu. Ovaj priručnik i sam uređaj sadrže važna sigurnosna upozorenja kojih se morate stalno pridržavati. Proizvođač otklanja svaku odgovornost u slučaju nepoštivanja sigurnosnih uputa, za neprikladno korištenje ili za pogrešno podešavanje komandi.

UPOZORENJE: Ako je površina ploče za kuhanje napukla, ne upotrebljavajte uređaj - opasnost od strujnog udara.

UPOZORENJE: Opasnost od požara: nemojte stavljati stvari na površine za kuhanje.

PAŽNJA: Postupak kuhanja mora se nadzirati. Kratki postupak kuhanja mora se neprestano nadzirati.

UPOZORENJE: Pripremanje hrane na masnoći ili ulju bez nadziranja ugradne ploče može biti opasno – opasnost od požara. Vatru NIKADA ne pokušavajte ugasiti vodom: umjesto toga isključite uređaj i pokrijte plamen, na primjer, poklopcem ili dekom za gašenje požara.

Ne upotrebljavajte ploču za kuhanje kao radnu površinu ili oslonac. Odjeću ili druge zapaljive materijale ne približavajte uređaju dok se sastavni dijelovi potpuno ne ohlade– opasnost od požara.

Metalne predmete kao što su noževi, vilice, žlice i poklopci ne smijete stavljati na površinu ugradne ploče jer se mogu zagrijati.

Vrlo maloj djeci (0 – 3 godina) ne dopuštajte pristup uređaju. Maloj djeci (3 – 8 godina) ne dopuštajte pristup uređaju ako nisu pod nadzorom. Djeca starija od 8 godina i osobe smanjenih zičkih, osjetilnih i mentalnih sposobnosti ili osobe bez dovoljnog iskustva i znanja mogu koristiti uređaj samo ako su pod nadzorom ili su dobili upute o sigurnom rukovanju uređajem te ako razumiju potencijalne opasnosti. Djeca se ne smiju igrati s uređajem. Djeca ne smiju čistiti niti održavati uređaj bez nadzora.

Nakon upotrebe, isključite ploču za kuhanju pomoću njegove komande i ne oslanjajte se na senzor za otkrivanje lonca.

UPOZORENJE: Uređaj i njegovi dostupni dijelovi se tijekom uporabe zagriju. Pazite da ne biste dodirnuli grijaće elemente. Djeca mlađa od 8godina trebaju se držati podalje od uređaja, osim ako su pod nadzorom.

DOZVOLJENI RASPON UPOTREBE

PAŽNJA: uređaj nije namijenjen radu pomoću vanjskog uređaja za uključivanje kao što je mjerač vremena ili odvojeni sustav daljinskog upravljanja.

ili nazovite telefonski broj

Ovaj uređaj namijenjen je upotrebi u kućanstvima i na sličnim mjestima, kao što su: kuhinje za osoblje u trgovinama, uredi i druge objekti u kojima se radi; seoske kuće; za goste u hotelima, motelima ili sličnim smještajnim jedinicama.

Ne dopušta se nikakva druga uporaba (npr. grijanje prostorija).

Ovaj uređaj nije namijenjen za profesionalnu upotrebu. Nemojte koristiti ovaj uređaj na otvorenom prostoru.

INSTALIRANJE

Pri postavljanju, uređajem moraju rukovati dvije ili više osoba: opasnost od ozljeda. Za raspakiranje i postavljanje uređaja upotrijebite zaštitne rukavice: opasnost od porezotina.

Postavljanje, uključujući dovod vode (ako je uređaj opremljen) i električne priključke te popravke smije obavljati samo kvalicirani tehničar. Nemojte popravljati ni zamjenjivati bilo koji dio kućanskog uređaja osim ako se to izričito ne navodi u korisničkom priručniku. Djeci ne dozvoljavajte približavanje mjestu postavljanja. Nakon uklanjanja ambalaže s uređaja provjerite da nije došlo do oštećenja za vrijeme transporta. U slučaju problema, kontaktirajte distributera ili najbliži servis. Nakon postavljanja otpadni materijal pakiranja (plastiku, dijelove od stiropora itd.) odložite van dohvata djece: opasnost od gušenja. Uređaj se prije postavljanja mora isključiti iz napajanja: opasnost od električnog udara. Pazite da za vrijeme postavljanja uređaj ne oštetiti električni kabel: opasnost od požara ili električnog udara. Uređaj uključite tek kada završi postupak postavljanja.

Obavite sve radove izrezivanja i pažljivo uklonite sve strugotine i piljevinu prije postavljanja uređaja u element.

Ako se uređaj ne postavlja iznad pećnice ploča za razdvajanje (nije uključena u pakiranje) mora se postaviti u odjeljak ispod uređaja.

ELEKTRIČNA UPOZORENJA

Mora postojati mogućnost isključivanja uređaja iz struje uklanjanjem priključka ako je on dostupan ili to učiniti pomoću dostupne sklopke s više polova instalirane uz utičnicu u skladu s pravilima ožičenja i uređaj mora biti uzemljen u skladu s nacionalnim sigurnosnim standardima za električnu struju.

Nemojte koristiti produžne kabele, višestruke utičnice ili adaptere. Nakon postavljanja električni dijelovi ne smiju biti dostupni korisniku. Uređaj ne upotrebljavajte kada ste mokri ili bosi. Uređaj ne upotrebljavate ako su njegov dovodni kabel ili utikač oštećeni, ako ne radi ispravno ili ako je oštećen ili je pao na tlo.

Instalacija s utikačem kabela za napajanje nije dopuštena osim ako taj proizvod već nije opremljen s onim kojeg isporučuje proizvođač.

Page 52

Ako je kabel za napajanje oštećen, istim ga mora zamijeniti proizvođač, ovlašteni serviser ili osobe slične kvalikacije kako biste izbjegli opasne situacije: opasnost od strujnog udara.

ČIŠĆENJE I ODRŽAVANJE

UPOZORENJE: Provjerite je li uređaj isključen ili odspojen iz napajanja prije obavljanja bilo kojeg zahvata održavanja; nikada ne upotrebljavajte uređaje za čišćenje parom: opasnost od električnog udara.

Ne koristite abrazivne ili korozivne proizvode, sredstva za čišćenje na bazi klora ili strugače za tave.

ODLAGANJE AMBALAŽNIH MATERIJALA

Ambalažni materijal može se u potpunosti reciklirati i označen je simbolom recikliranja

Različiti dijelovi ambalaže moraju se stoga odgovorno odlagati i u skladu s propisima lokalnih vlasti o odlaganju otpada.

ODLAGANJE KUĆANSKIH UREĐAJA

Ovaj uređaj proizveden je od materijala koji se može reciklirati ili ponovno iskoristiti. Zbrinite ga sukladno lokalnim pravilnicima o zbrinjavanju otpada. Radi podrobnijih informacija o postupanju, oporabi i recikliranju električnih kućanskih aparata, obratite se nadležnom mjesnom uredu, službi za skupljanje komunalnog otpada ili trgovini u kojoj ste uređaj kupili. Ovaj je uređaj označen u skladu s europskom Direktivom 2012/19/ EU o otpadnoj električnoj i elektroničkoj opremi (OEEO) i uredbama o otpadnoj električnoj i elektroničkoj opremi iz 2013. (sukladno izmjenama i dopunama). Osigurate li ispravno odlaganje tog proizvoda, pomoći ćete u sprječavanju mogućih negativnih posljedica za okoliš i zdravlje ljudi.

Simbol njim ne smije postupati kao s kućnim otpadom, nego ga treba odnijeti na odgovarajuće sakupljalište za recikliranje električnog i elektroničkog otpada.

na proizvodu ili na popratnoj dokumentaciji označava da se s

SAVJETI ZA UŠTEDU ENERGIJE

Iskoristite na najbolji način preostalu toplinu svoje vruće ploče tako da je isključite nekoliko minuta prije kraja kuhanja. Dno posude treba u potpunosti prekrivati vruću ploču; posuda koja je manja od vruće ploče dovodi do rasipanja energije. Lonce i tave pokrijte prianjanjućim poklopcima tijekom kuhanja i upotrebljavajte što je moguće manje vode. Kuhanje bez poklopca značajno povećava potrošnju energije. Upotrebljavajte samo lonce i tave s ravnim dnom.

IZJAVA O SUKLADNOSTI

Ovaj uređaj ispunjava zahtjeve o eko-dizajnu europske Uredbe 66/2014 i propise o eko-dizajnu za proizvode povezane s energijom i informacije o energiji (Dopuna) (izlaz iz EU) iz 2019., u skladu s europskom normom EN 60350-2.

NAPOMENA

Osobe s elektrostimulatorom srca ili sličnim medicinskim uređajima trebaju biti oprezne u blizini ove indukcijske ploče za kuhanje kada je uključena. Elektromagnetsko polje može utjecati na elektrostimulator srca ili sličan uređaj. Dodatne informacije o utjecajima elektromagnetskih polja indukcijske ploče za kuhanje potražite kod svog liječnika ili proizvođača elektrostimulatora srca ili sličnog medicinskog uređaja.

Page 53

INSTALIRANJE

Min. 35 mm

R = Max. 10 mm

R = 11.5 mm

513 mm

Min. 480 mm Max. 492 mm

Min.100 mm

Min. 400 mm

4 mm

479 mm

773 mm

750 mm

770 mm

750 mm

510 mm

50 mm

743 mm

Min. 480 mm Max. 492 mm

0 2

6mm

R = 11.5 mm

kit 4801 211 00112

Min. 35 mm

R = Max. 10 mm

Min. 12 mm

min. 10 mm

12 mmNo Max.

Min. 12 mm

min. 20 mm

min. 10 mm

min. 20 mm

28 mmNo Max.

Min. 28 mm

20 mm

A-A

min. 45 mm

min. 550 mm

Min. 12 mm

min. 10 mm

120 mm

60 mm

min. 20 mm

60 mm

min. 20 mm

90 mm

45 mm

90°C

Page 54

PRIKLJUČIVANJE NA ELEKTRIČNU MREŽU

Električni priključak mora se napraviti prije priključivanja uređaja na električno napajanje. Instalaciju mora provesti kvalicirano osoblje koje poznaje važeće sigurnosne i instalacijske propise. Posebice, instalacija se mora obaviti u skladu s pravilima lokalne tvrtke za opskrbu električnom energijom. Napon naveden na pločici s podacima na dnu aparata mora biti jednak naponu mreže u stambenom objektu. Propisi zahtijevaju da uređaj bude uzemljen: upotrebljavajte samo vodiče odgovarajuće veličine (uključujući uzemljeni vodič).

380-415 V 2 N ~

380-415 V 3 N ~

220-240 V

AU-UK-IRL

220-240 V 3

230V 2 Phase 2N

R S

Page 55

OPIS PROIZVODA

5 87 7

11 12

4 15

1. Ploča za kuhanje

2. Upravljačka ploča

UPRAVLJAČKA PLOČA

OFF

1. Simboli/uključivanje posebnih funkcija

2. Odabrana razina kuhanja

3. Gumb za gašenje zone za kuhanje

4. Klizna tipkovnica

5. Gumb za brzo zagrijavanje (Booster)

3 sec

OFF

6 13

6. Gumb FLEXICOOK

7. Kontrolno svjetlo – funkcija aktivna

8. Tipka za uključivanje/isključivanje

9. Mjerač vremena

10. Gumbi 6

Sense

11. Pokazivač vremena kuhanja

12. OK/Gumb za zaključavanje tipki – 3sekunde

13. Aktivni pokazivač mjerača vremena

14. Indikator odabira zone

15. Pokazivač mjerača vremena

Page 56

3 sec

DODATNI PRIBOR

POSUDE

Upotrebljavajte samo posude od feromagnetskog

NEU REDU

materijala koje su prikladne za uporabu na indukcijskim pločama:

• lonci posude od emajliranog čelika

• lonci i posude od lijevanog željeza

• posebni lonci i posude od nehrđajućeg čelika, prikladne za indukcijsko kuhanje

Kako biste odredili je li neka posuda prikladna, provjerite ima li simbol (obično je otisnut na dnu posude). Možete upotrijebiti magnet da provjerite jesu li posude magnetske. Kvaliteta i struktura dna lonca može izmijeniti učinkovitost kuhanja. Neke oznake promjera dna ne odgovaraju stvarnom promjeru feromagnetske površine.

Neki lonci i posude imaju samo dio dna od feromagnetskog materijala s dijelovima od drugih materijala koji nisu prikladni za indukcijsko kuhanje. Ta se područja mogu zagrijati na različite razine ili pri nižim temperaturama. U određenim slučajevima, kada je dno uglavnom izrađeno od feromagnetskih materijala, štednjak možda neće prepoznati posudu i neće uključiti zonu kuhanja.

Da biste osigurali optimalnu učinkovitost, uvijek upotrebljavate lonce i posude ravnog dna koje ravnomjerno raspoređuje toplinu. Ako je dno neravno, to će utjecati na provodljivost snage i topline.

Prazne posude ili posude s tankim dnom

Nemojte rabiti prazne posude na uključenoj ploči za kuhanje. Ploča za kuhanje ima unutarnji sigurnosni sustav koji stalno prati temperaturu te aktivira funkciju “automatsko gašenje“ kada otkrije visoke temperature. Ukoliko se upotrebljava s praznim posudama ili posudama s tankim dnom, temperatura može vrlo brzo narasti, pa se funkcija “automatsko gašenje“ možda neće odmah pokrenuti što će oštetiti posudu ili površinu ploče za kuhanje. Ukoliko dođe do toga, nemojte ništa dirati i čekajte da se svi dijelovi ohlade. Ako se pojavi poruka o grešci, pozovite servis.

Minimalni promjer dna posude za različite zone za kuhanje

Da biste osigurali ispravan rad ploče za kuhanje, upotrebljavajte lonce odgovarajućeg minimalnog promjera (pogledajte tablicu u nastavku). Uvijek upotrebljavajte zonu kuhanja koja najbolje odgovara minimalnom promjeru dna lonca. Stavite lonac pazeći da je dobro centriran na zonu kuhanja u upotrebi. Preporučuje se da ne upotrebljavate lonce koji prelaze obod zone kuhanja u upotrebi.zone in use.

ø min.

200

mm 100 mm

150 mm120 mm

ADAPTER ZA LONCE/POSUDE NEPRIKLADNE ZA INDUKCIJU

Upotreba ovog pribora omogućuje upotrebu lonaca i posuda koji nisu prikladni za indukcijske štednjake. Nemojte zaboraviti da njegova upotreba utječe na učinkovitost, a posljedično i na vrijeme potrebno za zagrijavanje jela. Treba ga ograničeno upotrebljavati jer temperatura koja se doseže na površini značajno ovisi o upotrijebljenom loncu/posudi, njegovoj ravnoći ili vrsti namirnica koja se kuha. Upotreba lonca ili posuda s promjerom manjim od diska adaptera može dovesti do nakupljanja topline koja se ne prenosi na lonac/posudu i to može dovesti do tamnjenja štednjaka i diska. Promjer lonaca/posuda i štednjaka prilagodite promjeru adaptera.

PRVA UPOTREBA

POWER MANAGEMENT POSTAVLJANJE SNAGE

U trenutku kupnje ploča za kuhanje je postavljena na maksimalnu moguću snagu. Postavke namjestite u skladu s ograničenjima električnog sustava u svom domu na način opisan u sljedećem odlomku.

Napomena: Ovisno o odabranoj snazi ploče za kuhanje, određene razine snage zone za kuhanje i funkcije (npr. vrenje ili brzo zagrijavanje) mogu se automatski ograničiti da bi se spriječilo prekoračenje odabranog ograničenja.

Postavljanje snage ploče za kuhanje:

Kada spojite uređaj na električnu mrežu, možete postaviti razinu snage u roku od 60sekundi. Pritisnite krajnji desni gumb mjerača vremena “+“ na najmanje 5sekunde. Na zaslonu će se prikazati simbol

Pritisnite gumb

za potvrdu. Željenu razinu snage odaberite pomoću gumba Dostupne razine snage su: 2,5kW – 4,0kW – 6,0kW – 7,2kW.

Potvrdite pritiskom na

Odabrana razina snage ostaje u memoriji i u slučaju nestanka električne struje. Za promjenu razine snage, isključite uređaj iz električne mreže na najmanje 60sekundi, a zatim ga ponovno spojite i ponovite gore navedene korake.

“PL“.

“+“ i “−“.

Ukoliko dođe do pogreške tijekom postavljanja, pojavit će se simbol

“EE“ i oglasit će se zvučni signal. Ako se to dogodi, ponovite radnju. Ako se pogreška i dalje javlja, obratite se postprodajnom servisu.

UKLJUČIVANJE/ISKLJUČIVANJE ZVUČNOG SIGNALA

Za uključivanje/isključivanje zvučnog signala:

• Štednjak priključite na električno napajanje;

• Pričekajte slijed uključivanja;

• Na

5 sekundi

pritisnite gumb “P“ prve klizne tipkovnice u gornjem

lijevom dijelu.

Svi postavljeni alarmi ostaju aktivni.

POKAZNI NAČIN RADA isključeno zagrijavanje,. pogledajte odjeljak u dijelu “Rješavanje problema“)

Uključivanje i isključivanje pokaznog načina rada:

• Štednjak priključite na električno napajanje;

• Pričekajte slijed uključivanja;

• Tijekom prve minute pritisnite gumb za brzo zagrijavanje “P“ donje

lijeve tipkovnice na 5sekundi (kako je prikazano u nastavku);

• Na zaslonu će se prikazati “DE“.

OFF

3 sec

OFF

Page 57

SVAKODNEVNA UPORABA

OFF

3 sec

UKLJUČIVANJE/ISKLJUČIVANJE PLOČE

Za uključivanje ploče, pritisnite gumb za uključivanje i držite oko 1 sekundu. Za isključivanje ploče, ponovno pritisnite isti gumb, i sve će zone za kuhanje biti deaktivirane.

NAMJEŠTANJE

Nemojte posudom prekriti simbole na upravljačkoj ploči.

Napomena: Preporučuje se da se na područjima kuhanja u blizini upravljačke ploče lonci i tave drže unutar oznaka (uzimajući u obzir dno i gornji rub tave jer je potonji često veći). Time se sprječava pregrijavanje dodirne pločice. Prilikom pečenja ili prženja treba upotrebljavati stražnja područja kuhanja kada god je to moguće.

AKTIVIRANJE/DEAKTIVIRANJE ZONA ZA KUHANJE TE NAMJEŠTANJE RAZINE SNAGE

Aktiviranje zona za kuhanje:

Prst vodoravno pomaknite preko klizne tipkovnice (KLIZAČA) željene zone kuhanja da biste je uključili i namjestili snagu. Razina će se prikazati pored područja zajedno sa svjetlom pokazivača koji prikazuju uključenu zonu kuhanja. Gumb “P“ može se upotrijebiti za odabir funkcije brzog zagrijavanja (Booster).

Deaktiviranje zona za kuhanje:

Odaberite gumb “OFF“ (Isključi) na početku klizne tipkovnice.

ZAKLJUČAVANJE UPRAVLJAČKE PLOČE

Zaključajte postavke te tako spriječite da se ploča slučajno uključi tako da pritisnete OK/Gumb za zaključavanje tipki i držite 3sekunde. Zvučni signal i svjetlo upozorenja iznad simbola označavaju da je ta funkcija

( )

aktivirana. Upravljačka ploča je zaključana, osim funkcije isključeno

Za otključavanje upravljačkih tipki, ponovite postupak za aktiviranje.

MJERAČ VREMENA

Dva su mjerača vremena - jedan za lijeve zone za kuhanje, a drugi za desne zone za kuhanje.

Aktiviranje mjerača vremena:

Pritisnite gumb “+“ ili “−“ za postavljanje željenog vremena na zoni za kuhanje koja je u uporabi. Svjetlo pokazivača uključit će zajedno s pripadajućim simbolom

. Kada postavljeno vrijeme prođe, oglasit će se zvučni signal, a zona za kuhanje će se automatski ugasiti. Vrijeme se može promijeniti u bilo kojem trenutku i nekoliko mjerača vremena može se istovremeno uključiti. Kada su 2 mjerača vremena na istoj strani štednjaka istovremeno uključena, “Indikator odabira zone“ treperi i pripadajuće odabrano vrijeme kuhanja prikazano je na središnjem zaslonu.

Deaktiviranje mjerača vremena:

Pritisnite gumbe

“+“ i “−“

zajedno sve dok se mjerač vremena ne

deaktivira.

POKAZIVAČ MJERAČA VREMENA

Ovo LED svjetlo (kada je uključeno) označava da je mjerač vremena postavljen za tu zonu kuhanja.

FUNKCIJE

OFF

FLEXICOOK

Kada odaberete gumb “FLEXICOOK“, možete kombinirati dvije zone kuhanja i upotrebljavati ih pri istoj snazi koja pokriva cijelu površinu s velikim loncem ili djelomičnu s okruglim/ovalnim loncem. Funkcija uvijek ostaje uključena i kada upotrebljavate samo jedan lonac, može se pomicati po cijelom području. U ovom se slučaju obje lijeve klizne tipkovnice mogu upotrebljavati neovisno jedna o drugoj. Pogodno je za kuhanje u ovalnim ili pravokutnim posudama ili s držačima za posude. Funkciju isključite tako da pritisnete tipku NAPOMENA: Posebne se funkcije ne mogu odabrati kada se upotrebljava ova značajka.

VAŽNO: Postavite lonce u središte zone kuhanja tako da pokrivaju najmanje jednu referentnu točku (kako je prikazano u nastavku).

“FLEXICOOK“

3 sec

OFF

6THSENSE

Gumb “6

Sense“ aktivira posebne funkcije. Stavite posudu na željeno mjesto i odaberite zonu za kuhanje. Pritisnite gumb “6thSense“. Na zaslonu odabranog područja prikazat će se “A“. Pokazivač za prvu posebnu funkciju koja je na raspolaganju za tu zonu za kuhanje će svijetliti. Odaberite željenu posebnu funkciju pritiskom na gumb “6

Sense“ jedan

ili više puta. Funkcija se aktivira pritiskom na gumb

Da biste odabrali neku drugu posebnu funkciju, pritisnite “OFF“ i zatim gumb “6

Sense“ da biste odabrali traženu funkciju.

za potvrdu.

Posebnu funkciju možete isključiti i vratiti se u ručni način rada tako da pritisnete “OFF“. Ploča za kuhanje unaprijed postavlja razinu napajanja prilikom upotrebe posebnih funkcija i ona se ne može mijenjati.

OTAPANJE

Ova funkcija omogućava postizanje idealne temperature za otapanje hrane te održavanje stanja hrane bez opasnosti da zagori. Ovo je vrlo prikladna metoda jer ne uništava osjetljivu hranu kao što je čokolada te sprečava da se zalijepi na posudu.

Page 58

ODRŽAVANJE TOPLINE

Ova funkcija omogućava držanje hrane na idealnoj temperaturi, obično nakon što je kuhanje dovršeno, ili pri vrlo sporom reduciranju tekućine. Pogodna za serviranje hrane na savršenoj temperaturi.

VRENJE

Ova je funkcija pogodna za održavanje temperature vrenja što vam omogućava da hranu kuhate dulje vrijeme bez opasnosti da zagori. Pogodno za dugo kuhanje (riža, umaci, pečenja) s tekućim umacima

POKAZIVAČI

KLJUČANJE

Ova funkcija omogućava da voda proključa i nastavi ključati uz nižu potrošnju energije. U lonac je potrebno staviti oko 2 litre vode (po mogućnosti sobne temperature). U svakom slučaju preporučamo korisnicima da nadziru vrelu vodu te da redovno provjeravaju količinu preostale vode. Ako su lonci veliki i ako je količina vode veća od 2 litre, preporučujemo upotrebu poklopca da bi se postiglo kraće vrijeme ključanja.

PREOSTALA TOPLINA

Ako se na zaslonu prikaže “H“, to znači da je zona kuhanja vruća. Indikator se uključuje čak i ako zona nije aktivirana, ali se zagrijala upotrebom obližnjih zona ili zato što je na nju postavljen vrući lonac. Kada se zona kuhanja ohladi, slovo “H“ nestaje.

POSUDA NIJE PRAVILNO STAVLJENA ILI JE NEMA

Ovaj se simbol prikazuje ako posuda nije prikladna za kuhanje na indukcijskoj ploči, nije dobro namještena ili nije odgovarajuće veličine za odabranu zonu za kuhanje. Ako se u roku od 30sekundi ne utvrdi prisutnost posude, zona za kuhanje se isključuje.

TABLICA KUHANJA

Tablica kuhanja donosi primjer vrste kuhanja za svaku postavku razine. Stvarna snaga svake razine snage ovisi o dimenzijama zone kuhanja.

RAZINA SNAGE VRSTA PRIPREME JELA

Najveća

snaga

P Brzo zagrijavanje/Booster

Prženje – vrenje

14 − 18

−

Jače završno pečenje – pirjanje –

kuhanje – pečenje na roštilju

Jače završno pečenje – kuhanje – kuhanje

gulaša i ragu – pirjanje – pečenje na

roštilju

Kuhanje – pirjanje – dinstanje –

roštiljanje – kuhanje dok ne postane

kremasto

(označava iskustvo u kuhanju i navike)

Pogodno za brzo povećanje temperature hrane sve do brzog ključanja (za vodu) ili za brzo podgrijavanje tekućina za kuhanje.

Pogodno za zapeći hranu, početak kuhanja, prženje zamrznutih proizvoda, brzo ključanje tekućina.

Pogodno za dinstanje, održavanje jakog ključanja, kuhanje i roštiljanje.

Pogodno za dinstanje, održavanje laganog ključanja, kuhanje i roštiljanje te za zagrijavanje dodatnog pribora.

Pogodno za pirjanje, održavanje laganog ključanja, kuhanje i roštiljanje (dulje vrijeme).

RAZINA UPOTREBE

Nulta snaga

5 − 9

1 − 4

OFF

Kuhanje – vrenje, zgušnjavanje – kuhanje

dok ne postane kremasto

Otapanje – odmrzavanje

Održavanje topline hrane – kuhanje

rižota dok ne postane kremast

−

Pogodno za recepte sa sporim kuhanjem (riža, umaci, pečenja, riba) s tekućinama (npr. voda, vino, juha, mlijeko) te za kuhanje tjestenine dok ne postane kremasta.

Pogodno za recepte sa sporim kuhanjem (količine ispod 1 litre: riža, umaci, pečenja, riba) s tekućinama (npr. voda, vino, juha, mlijeko).

Pogodno za omekšavanje maslaca, nježno otapanje čokolade, odmrzavanje manjih komada hrane.

Pogodno za održavanje malih porcija upravo skuhane hrane toplim te za dobivanje kremastog rižota.

Hob in stand-by or o mode (possible end-of-cooking residual heat, indicated by an “H“).

Page 59

ODRŽAVANJE I ČIŠĆENJE

UPOZORENJE

• Ne upotrebljavajte pribor za parno čišćenje.

• Prije čišćenja provjerite jesu li zone za kuhanje isključene i je li indikator preostale topline (H) isključen.

Važno:

• Ne upotrebljavajte abrazivne spužve ili spužve za ribanje jer one mogu oštetiti staklo.

• Nakon svake upotrebe očistite ploču (kada se ohladi) kako biste uklonili ostatke i mrlje od ostataka hrane.

• Neodgovarajuće očišćena površina može smanjiti osjetljivost gumba upravljačke ploče.

• Upotrijebite strugač samo ako ima ostataka zalijepljenih na štednjak. Pratite upute proizvođača strugača da biste izbjegli grebanje stakla.

• Šećer ili hrana koja sadrži puno šećera može oštetiti ploču i mora se odmah ukloniti.

• Sol, šećer i pijesak mogli bi prouzročiti ogrebotine na staklenoj površini.

• Koristite meku krpu, kuhinjske ručnike koji upijaju tekućinu ili posebna sredstva za čišćenje ploča (u skladu s uputama proizvođača).

• Posude bi se mogle micati ili vibrirati zbog prolivene tekućine u zonama za kuhanje.

• Dobro osušite ploču nakon čišćenja.

Ako se na staklu nalazi logotip CleanProtect, ploča za kuhanje obrađena je tehnologijom CleanProtect. Ovaj ekskluzivni premaz osigurava izvrsne rezultate čišćenja i dulje održava površinu ploče za kuhanje sjajnom. Preporučuje se svakodnevno čišćenje nakon upotrebe.

Prilikom čišćenja ploča za kuhanje CleanProtect, slijedite ove preporuke:

• Područja koja je potrebno očistiti namočite vodom pazeći da pokrijete cijelo umrljano područje i pazite da voda ne kapa na upravljačku ploču.

• Namakanje vodom:

• U uobičajenim uvjetima pričekajte najmanje 2 minute.

• Kod velike prljavštine pričekajte najmanje 5 minuta.

• Ako se voda osuši na ploči za kuhanje, potrebno je ponoviti

korak namakanja.

• Naslage uklonite neabrazivnom spužvom i osušite ploču nakon čišćenja.

RJEŠAVANJE PROBLEMA

• Uvjerite se da napajanje nije isključeno.

• Ako nakon uporabe ne možete isključiti ploču, iskopčajte je iz struje.

• Ako se na zaslonu nakon uključivanja ploče prikažu slovno-brojčani znakovi, upute potražite u sljedećoj tablici.

KOD PRIKAZA OPIS MOGUĆI UZROCI RJEŠENJE

F0E1

F0E7

F0EA

F0E9

F0E2, F0E4, F0E6, F0E8, F0EC, F1E1, F2E1, F6E1, F6E3, F7E5, F7E6

d E

[kada je štednjak

isključen]

npr.

[

Razina snage niža je

od zatražene

]

Posuđe je otkriveno, ali nije kompatibilno sa zatraženim načinom rada.

Nepravilno priključivanje kabela za napajanje.

Upravljačka ploča se isključuje zbog pretjerano visokih temperatura.

Zona kuhanja isključuje se kada je temperatura previsoka.

Isključite napajanje ploče za kuhanje. Pričekajte nekoliko sekundi, a zatim ponovno spojite ploču za kuhanje na električnu mrežu. Ako se problem i dalje pojavljuje, obratite se servisu i navedite kod pogreške koji se prikazuje na zaslonu.

Štednjak ne uključuje zagrijavanje. Funkcije se ne uključuju.

Ploča za kuhanje ne dopušta uključivanje posebne funkcije.

Ploča za kuhanje automatski postavlja minimalnu razinu snage da bi se osiguralo da se zona za kuhanje može upotrebljavati.

Posuđe nije dobro postavljeno na zonu kuhanja ili nije kompatibilno s jednom ili više zona kuhanja.

Priključak napajanje nije točno onakav kakav je naveden u dijelu ”PRIKLJUČIVANJE NA ELEKTRIČNU MREŽU”.

Unutarnja temperatura elektroničkih dijelova je previsoka.

Uključen je POKAZNI NAČIN RADA.

Regulator snage ograničava razine snage u skladu s maksimalnom vrijednosti koja je postavljena za ploču za kuhanje.

Napomena: Voda, tekućina prolivena iz posude ili bilo kakvi predmeti na gumbima ploče mogu slučajno aktivirati ili deaktivirati funkciju zaključavanja upravljačke ploče.

Dva puta pritisnite gumb Uključivanje/ Isključivanje (On/O) da biste uklonili kod F0E1 i obnovili rad zone kuhanja. Tada pokušajte upotrijebiti posuđe na drugoj zoni kuhanja ili upotrijebite drugo posuđe.

Priključak napajanja namjestite prema dijelu ”PRIKLJUČIVANJE NA ELEKTRIČNU MREŽU”.

Pričekajte da se ploča ohladi prije ponovne upotrebe.

Pričekajte da se zona kuhanja ohladi prije ponovne upotrebe.

Pratite upute u dijelu ”POKAZNI NAČIN RADA”.

Pogledajte odjeljak ”Postavljanje snage”.

Page 60

ZVUKOVI TIJEKOM RADA

Type: XXXMod.: XXX

XXXXXXX XXXXXXX XXXXXXXXX

Prod.N. 86999XXXXXXX

Indukcijske ploče mogu zviždati ili pucketati tijekom rada. Te zvukove zapravo proizvode posude, a povezani su s karakteristikama dna posude (na primjer, ako je dno napravljeno od više različitih slojeva materijala ili ako je nepravilno).

POSTPRODAJNI SERVIS

Kako bismo vam mogli pružiti potpuniju pomoć, registrirajte svoj uređaj na adresi www.whirlpool.eu/register.

PRIJE NEGO ŠTO KONTAKTIRATE POSTPRODAJNI SERVIS:

1. Pogledajte možete li sami riješiti problem uz pomoć prijedloga danih

u VODIČ ZA RJEŠAVANJE PROBLEMA.

2. Isključite i ponovno uključite uređaj kako biste provjerili je li kvar

uklonjen.

AKO SE I NAKON NAVEDENIH PROVJERA KVAR I DALJE JAVLJA, OBRATITE SE NAJBLIŽEM POSTPRODAJNOM SERVISU.

Za pomoć nazovite broj u knjižici jamstva ili slijedite upute na webmjestu

www.whirlpool.eu.

Kada kontaktirate korisničku službu uvijek navedite:

• kratki opis kvara,

• vrstu i točan model uređaja;

XXXXXXXXXXXXXXXXXXXX

XXXXXXXXXXXXXXX

XXXXXXXXXXXXXXXXXXXXXX

Made in X

XXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXX

Ti zvukovi mogu ovisiti o vrsti posuda koje koristite i količini namirnica koje one sadrže te ne predstavljaju nikakav kvar.

• serijski broj (broj iza riječi SN na nazivnoj pločici na dnu uređaja). Serijski je broj naveden i u dokumentaciji;

Mod.

XXX XXX

Ind.C. XXXX XXXX XXXX

S.N. XXXX XXXX XXXX

• svoju punu adresu;

• svoj telefonski broj.

Ako je popravak potreban obratite se ovlaštenom Postprodajnom servisu (kako bi se jamčila uporaba originalnih rezervnih dijelova i ispravan popravak).

U slučaju upuštene montaže (u ravnini) nazovite servis i nabavite komplet vijaka 4801 211 00112.

U slučaju instalacije koja nije preko ugradbene pećnice, obratite se postprodajnoj službi da biste kupili komplet za odvajanje C00628720 (ploča za kuhanje od 60 i 65 cm) ili C00628721 (ploča za kuhanje od 77 cm). Ako ne želite kupiti komplet za odvajanje provjerite je li razdjelnik ugrađen prema uputama za instalaciju.

400011666534

Page 61

BIZTONSÁGI UTASÍTÁSOK

OLVASSA EL ÉS TARTSA BE

Töltse le a teljes útmutatót a honlapról, vagy hívja fel a garancia füzetben megtalálható telefonszámot.

A készülék használata előtt olvassa el az alábbi biztonsági útmutatót. Őrizze meg a későbbi felhasználás érdekében. A kézikönyvben és a készüléken található fontos biztonsági gyelmeztetéseket mindig olvassa el és tartsa be. A gyártó nem vállal felelősséget a biztonsági utasítások gyelmen kívül hagyásából, a készülék nem rendeltetésszerű használatából vagy a készülék kezelőszerveinek helytelen beállításaiból eredő károkért.

FIGYELEM: Ha a főzőlap felülete megrepedt, ne

használja a készüléket - fennáll az áramütés veszélye.

FIGYELEM: Tűzveszély: Ne tároljon semmilyen

tárgyat a főzőfelületeken.

VIGYÁZAT! A főzési folyamat során ne hagyja a készüléket hosszabb időre felügyelet nélkül! Rövid főzési folyamat során a készülék folyamatos felügyelete szükséges.

FIGYELEM: Ha felügyelet nélkül zsírral vagy olajjal főz a főzőlapon, az veszélyes lehet, és tüzet okozhat. SOHA ne próbálja a tüzet vízzel eloltani, hanem kapcsolja ki a készüléket, és takarja le a lángokat egy fedővel vagy tűzálló pokróccal.

Ne használja a főzőlapot munkafelületként vagy tartófelületként. Tűzbiztonsági okokból ne hagyjon konyharuhát vagy más gyúlékony tárgyat a készülék közelében, amíg annak minden része teljesen ki nem hűl.

A fémből készült tárgyakat, pl. késeket, villákat, kanalakat és fedőket ne tegye rá a főzőlapra, mert felforrósodhatnak.

Kisgyermekeket (0–3 év között) ne engedjen a készülék közelébe. Gyermekek (3–8 év között) kizárólag felnőtt felügyelete mellett tartózkodhatnak a készülék közelében. A 8 éves vagy idősebb gyermekek, továbbá csökkent zikai, érzékszervi vagy mentális képességekkel élő, illetve kellő tapasztalattal és a készülékre vonatkozó ismeretekkel nem rendelkező személyek csak felügyelet mellett használhatják a készüléket, továbbá ha előzőleg ellátták őket útmutatásokkal a készülék használatára vonatkozóan, és ismerik a használatból eredő esetleges kockázatokat. Ne engedje, hogy gyermekek játsszanak a készülékkel. Gyermekek nem végezhetik a készülék tisztítását és karbantartását felügyelet nélkül.

Használat után kapcsolja ki a főzőlapot a kezelőgombbal, és ne hagyatkozzon az edényérzékelőre.

FIGYELEM: A készülék és annak hozzáférhető részei használat közben felforrósodnak. Ügyeljen arra, hogy ne érjen a fűtőelemekhez. A 8 évesnél

http://docs.whirlpool.eu

atalabb gyermekeket távol kell tartani a készüléktől, hacsak nincsenek folyamatos felügyelet alatt.

RENDELTETÉSSZERŰ HASZNÁLAT

VIGYÁZAT! Kialakításából adódóan a készülék működtetése nem lehetséges külső időzítő szerkezettel vagy külön távirányítóval.

Ezt a készüléket háztartási, illetve ahhoz hasonló célokra tervezték, mint például: üzletekben, irodákban lévő és egyéb munkahelyi konyhákban; tanyán; szállodák, motelek, reggelit és szobát kínáló és egyéb szálláshelyek vendégei számára.

Minden más felhasználása tilos (pl. helyiségek fűtése).

A készülék nem nagyüzemi használatra való. Ne használja a készüléket a szabadban.

ÜZEMBE HELYEZÉS

A készülék mozgatását és üzembe helyezését a sérülésveszély csökkentése érdekében két vagy több személy végezze. Viseljen védőkesztyűt a készülék kicsomagolása és üzembe helyezése során, nehogy megvágja magát.

A készülék üzembe helyezését és javítását, a vízbekötést (ha van) és az elektromos csatlakoztatást is beleértve, kizárólag képzett szakember végezheti. Ne javítsa meg, illetve ne cserélje ki a készülék semmilyen alkatrészét, ha az adott művelet nem szerepel kifejezetten a felhasználói kézikönyvben. Ne engedje a gyermekeket abba a helyiségbe, ahol az üzembe helyezést végzi. A kicsomagolás után ellenőrizze, hogy a készülék sérült-e a szállítás során. Probléma esetén vegye fel a kapcsolatot a kereskedővel vagy a legközelebbi vevőszolgálattal. Üzembe helyezés után a csomagolóanyagokat (műanyag, habszivacs stb.) az esetleges fulladásveszély miatt olyan helyen tárolja, vagy úgy dobja ki, hogy a gyermekek ne férhessenek hozzá. Az áramütés elkerülése érdekében az üzembe helyezési műveletek előtt húzza ki a készülék hálózati csatlakozóját. Az áramütés és a tűzveszély elkerülése érdekében az üzembe helyezés során győződjön meg arról, hogy a készülék miatt nem sérül-e a hálózati tápkábel. A készüléket csak a megfelelő üzembe helyezést követően kapcsolja be.

A készülék beszerelése előtt végezzen el minden asztalosmunkát a bútoron, és távolítson el minden faforgácsot és fűrészport.

Ha a készüléket nem sütő fölé szerelik be, egy elválasztó lapot (nem tartozék) kell a készülék alatti rekeszbe beszerelni.

ELEKTROMOS ÁRAMMAL KAPCSOLATOS FIGYELMEZTETÉSEK

Fontos, hogy a készüléket le lehessen választani az elektromos hálózatról a villásdugó kihúzásával vagy az aljzat és a készülék közé szerelt, többpólusú megszakítóval, illetve kötelező a készüléket a biztonsági előírásoknak megfelelően földelni.

Page 62

Ne használjon hosszabbítót, elosztót vagy adaptert. Beszerelés után az elektromos alkatrészeknek hozzáférhetetlennek kell lenniük a felhasználó számára. Ne használja a készüléket mezítláb, és ne nyúljon hozzá nedves kézzel. Ne használja a készüléket, ha a tápkábel vagy a csatlakozódugó sérült, illetve ha a készülék nem működik megfelelően, megsérült vagy leejtették.

A beszereléshez csak akkor használható tápkábelcsatlakozó, ha a készülék rendelkezik a gyártó által felszerelt csatlakozóval.

Ha a hálózati kábel megsérül, az áramütés kockázatának elkerülése érdekében a gyártóval, annak szervizképviselőjével vagy egy hasonlóan képzett szakemberrel kell egy ugyanolyan kábelre k icseréltetni.

TISZTÍTÁS ÉS KARBANTARTÁS

FIGYELEM: Bármilyen karbantartási művelet előtt győződjön meg arról, hogy a készüléket kikapcsolta és kihúzta a konnektorból. Az áramütés elkerülése érdekében soha ne használjon gőznyomással működő tisztítókészüléket.

Ne használjon súroló- vagy korrozív szerveket, klóros tisztítószereket vagy dörzsszivacsot.

A CSOMAGOLÓANYAGOK ÁRTALMATLANÍTÁSA

A csomagolóanyag 100%-ban újrahasznosítható, és el van látva az újrahasznosítás jelével

A csomagolás különféle részeinek hulladékkezelését felelősségteljesen és a hulladékok elhelyezését szabályozó helyi rendelkezésekkel teljes összhangban végezze.

A HÁZTARTÁSI GÉPEK HULLADÉKKÉNT TÖRTÉNŐ ELHELYEZÉSE

Ez a készülék újrahasznosítható vagy újrafelhasználható anyagok felhasználásával készült. Leselejtezésekor a helyi hulladékelhelyezési szabályokkal összhangban járjon el. Az elektromos háztartási készülékek kezelésére, hasznosítására és újrafeldolgozására vonatkozó további információkért forduljon az illetékes helyi hatósághoz, a háztartási hulladékok begyűjtését végző vállalathoz vagy az üzlethez, ahol a készüléket vásárolta. Ez a berendezés az elektromos és elektronikus berendezések hulladékairól szóló 2012/19/EU irányelvnek, illetve az elektromos és elektronikus berendezések hulladékairól szóló 2013. évi (módosított) előírásoknak megfelelően került megjelölésre. A hulladékká vált termék szabályszerű elhelyezésével Ön segít elkerülni a környezettel és az emberi egészséggel kapcsolatos negatív következményeket.

MEGJEGYZÉS

A szívritmus-szabályozóval vagy hasonló jellegű egészségügyi készülékkel élők legyenek óvatosak a bekapcsolt indukciós főzőlap közelében. Az elektromágneses mező befolyásolhatja a szívritmus-szabályozó vagy hasonló jellegű egészségügyi készülék működését. Kérje ki orvosa vagy a főzőlap gyártója vagy a szívritmus-szabályozó, illetve más egészségügyi készülék gyártója tanácsát az indukciós főzőlap elektromágneses mezejének esetleges hatásairól.

A terméken vagy a kísérő dokumentumokon található jel azt jelzi, hogy a készüléket nem szabad háztartási hulladékként kezelni, hanem az elektromos és elektronikai készülékeknek megfelelő gyűjtőhelyen kell leadni.

ENERGIATAKARÉKOSSÁGI TANÁCSOK

A forró főzőlap maradékhőjének maximális kihasználása érdekében néhány perccel a főzés befejezése előtt kapcsolja ki a készüléket. Az edény vagy serpenyő alja teljesen takarja a főzőlapot, a főzőlapnál kisebb edénnyel energiát pazarol. A főzés során fedje le az edényeket és serpenyőket szorosan illeszkedő fedővel, és minél kevesebb vizet használjon. A fedő nélküli főzés nagymértékben növeli az energiafogyasztást. Csak lapos fenekű edényeket és serpenyőket használjon.

MEGFELELŐSÉGI NYILATKOZAT

A környezettudatos tervezésre vonatkozó 66/2014/EU rendelet irányelveinek, valamint a környezettudatos tervezésre és energiacímkézésre vonatkozó (módosított) (EU Exit) 2019-es rendelet irányelveinek, az EN 60350-2 európai szabvánnyal összhangban.

Page 63

ÜZEMBE HELYEZÉS

Min. 35 mm

R = Max. 10 mm

R = 11.5 mm

513 mm

Min. 480 mm Max. 492 mm

Min.100 mm

Min. 400 mm

4 mm

479 mm

773 mm

750 mm

770 mm

750 mm

510 mm

50 mm

743 mm

Min. 480 mm Max. 492 mm

0 2

6mm

R = 11.5 mm

kit 4801 211 00112

Min. 35 mm

R = Max. 10 mm

Min. 12 mm

min. 10 mm

12 mmNo Max.

Min. 12 mm

min. 20 mm

min. 10 mm

min. 20 mm

28 mmNo Max.

Min. 28 mm

20 mm

A-A

min. 45 mm

min. 550 mm

Min. 12 mm

min. 10 mm

120 mm

60 mm

min. 20 mm

60 mm

min. 20 mm

90 mm

45 mm

90°C

Page 64

ELEKTROMOS CSATLAKOZTATÁS

Az elektromos csatlakoztatást azelőtt kell elvégezni, hogy a készüléket a hálózatra csatlakoztatná. A készüléket olyan szakembernek kell beszerelnie, aki ismeri az érvényben lévő biztonsági és üzembe helyezési előírásokat. A beszerelést a helyi villamosenergia-ellátó előírásai szerint kell elvégezni. Győződjön meg arról, hogy a készülék alján található adatlapon megadott feszültség megegyezik a lakásban elérhető hálózati feszültséggel. Az előírások szerint a készüléket földelni kell: kizárólag megfelelő méretű vezetékeket használjon (a földkábelt is beleértve).

380-415 V 2 N ~

380-415 V 3 N ~

220-240 V

AU-UK-IRL

220-240 V 3

230V 2 Phase 2N

R S

Page 65

TERMÉKLEÍRÁS

5 87 7

11 12

4 15

1. Főzőlap

2. Kezelőpanel

KEZELŐPANEL

OFF

1. Ikonok/speciális funkciók aktiválása

2. Kiválasztott főzési teljesítmény

3. Főzőzóna kikapcsoló gombja

4. Görgetős billentyűzet

5. Gyors melegítés gomb (Booster)

3 sec

OFF

6 13

6. FLEXICOOK gomb

7. Jelzőfény – a funkció aktív

8. Be/Ki gomb

9. Időzítő

Sense gomb

10. 6

11. Főzési idő kijelzője

12. OK/Gombzár gomb – 3másodperc

13. Aktív időzítő jelzés

14. Zónaválasztás jelzőfénye

15. Időzítő jelzés ikonja

Page 66

3 sec

TARTOZÉKOK

FŐZŐEDÉNYEK

Kizárólag indukciós főzőlapokhoz való, ferromágneses

NOOK

főzőedényeket használjon:

• zománcozott acél edények

• öntöttvas edények

• speciális, rozsdamentes acél edények, amelyek indukciós főzőlapon való használatra is megfelelőek

Általában az edények aljára nyomtatott jelzés segítségével ellenőrizheti, hogy az adott edény megfelel-e erre a célra. Ennek hiányában egy mágnessel ellenőrizze, hogy az edény mágneses-e. Az edény aljának minősége és szerkezete módosíthatja a főzési teljesítményt. Egyes esetekben az edényalj átmérőjének jelzése nem felel meg a ferromágneses felület tényleges átmérőjének.

Egyes edények aljának csak egy része készül ferromágneses anyagból, míg a többi része indukciós főzésre alkalmatlan anyagból van. Az ilyen részek eltérően melegedhetnek fel vagy hűlhetnek le. Egyes esetekben, ha az edény alja nagyrészt nem ferromágneses anyagból készült, előfordulhat, hogy a főzőlap nem érzékeli az edényt, tehát nem aktiválja a főzőzónát.

Az optimális főzési hatásfokhoz használjon mindig olyan edényeket, amelyek alja teljesen lapos, így egyenletes a hőelosztásuk. Ha az edény alja nem lapos, az kedvezőtlenül befolyásolhatja a teljesítményt és a hőátvitelt.

Üres vagy vékony aljú főzőedények

Ne használjon üres edényeket a bekapcsolt főzőlapon. A főzőlap olyan belső biztonsági rendszerrel rendelkezik, amely folyamatosan gyeli a hőmérsékletet, és túl magas hőmérséklet esetén aktiválja az “automatikus kikapcsolás“ funkciót. Üres edények vagy túl vékony aljú edények használatakor a hőmérséklet túl gyorsan megemelkedhet, és ilyenkor az “automatikus kikapcsolás“ funkció nem feltétlenül aktiválódik azonnal, tehát az edény vagy a főzőlap felszíne megrongálódhat. Ilyen esetben ne nyúljon semmihez, hanem várja meg, amíg az összes alkatrész kihűl. Ha bármilyen hibaüzenet jelenik meg a kijelzőn, hívja a szervizközpontot.

A főzőedények aljának minimális átmérője a különböző főzőzónákon

A főzőlap megfelelő működése érdekében olyan edényeket használjon, amelyek legkisebb átmérője megfelelő (lásd a lenti táblázatot). Mindig azt a főzőzónát használja, amely a leginkább megfelel az edény alja legkisebb átmérőjének. Az edény elhelyezésekor ügyeljen, hogy azt a használt főzőzóna közepére helyezze. Javasoljuk, hogy ne használjon olyan edényt, amelynek átmérője nagyobb, mint a használt főzőzóna kerülete.

ø min.

200

mm 100 mm

150 mm120 mm

ADAPTER INDUKCIÓS FŐZÉSRE ALKALMATLAN EDÉNYEKHEZ

Ezt a tartozékot használva lehetővé válik az indukciós főzésre alkalmatlan edények használata. Fontos azonban megjegyezni, hogy az adapter használata ront a főzés hatásfokán, tehát hosszabb ideig tart a főzés. Az adaptert lehetőleg ne használja túl gyakran, hiszen a felszínén elért hőmérséklet erősen függ a használt edény aljának kiképzésétől és a benne főzött étel típusától. Kerülje az olyan edények használatát, amelyek aljának átmérője kisebb, mint az adapter átmérője, mert ilyenkor az a hőmennyiség, amelyet az adapter nem képes az edény felé leadni, felgyülemlik, és elszíneződést okozhat az adapteren és a főzőlapon is. Használjon a főzőzónák és az adapter átmérőjének megfelelő aljú edényeket.

ELSŐ HASZNÁLAT

POWER MANAGEMENT A TELJESÍTMÉNY BEÁLLÍTÁSA

A vásárláskor a főzőlap a maximális teljesítményre van beállítva. Módosítsa a beállítást a lakás elektromos rendszerének megfelelően a következő részben leírtak szerint.

NE FELEDJE: A főzőlapon beállított teljesítménytől függően, egyes főzőzónák teljesítményszintje és funkciói (pl. forralás vagy gyors újramelegítés) automatikusan korlátozottak lehetnek, annak érdekében, hogy megelőzzék a kiválasztott határértékek túllépését.

A főzőlap teljesítményének beállításához:

A készülék hálózatra csatlakoztatását követő 60 másodpercen belül lehet átállítani a főzőlap teljesítményét. Tartsa lenyomva a jobb szélső időzítő “+“ gombot legalább 5másodpercig. A kijelzőn megjelenik a

Nyomja meg a A “+“ es “−“ gombokkal válassza ki a kívánt teljesítményfokozatot. A következő fokozatok választhatók: 2,5kW – 4,0kW – 6,0kW – 7,2kW.

Hagyja jóvá a

A főzőlap memóriája megőrzi a kiválasztott teljesítményfokozatot még akkor is, ha megszakad a készülék áramellátása. A teljesítményfokozat módosításához húzza ki a készüléket a hálózatból legalább 60 másodpercre, dugja vissza, majd ismételje meg a fenti lépéseket.

“PL“

-t a megerősítéshez.

gombbal.

üzenet.

“EE“

Ha a beállítási folyamat során hiba történik, megjelenik az

üzenet, és sípoló hang hallható. Ilyen esetben ismételje meg a műveletet. Ha a hiba továbbra is fennáll, forduljon a vevőszolgálathoz.

A HANGJELZÉS BE VAGY KIKAPCSOLÁSA

A hangjelzés aktiválásához vagy kikapcsolásához:

• Csatlakoztassa a főzőlapot az elektromos hálózatra;

• Várja meg, amíg a bekapcsolási folyamat lezajlik;

• Tartsa lenyomva a “P“ gombot az első görgetős billentyűzet bal felső

sarkában 5másodpercig.

Minden beállított riasztás aktív marad.

DEMO ÜZEMMÓD újramelegítés kikapcsolva, lásd “ megoldása

“ fejezet)

A problémák

A Demo üzemmód be- és kikapcsolása:

• Csatlakoztassa a főzőlapot az elektromos hálózatra;

• Várja meg, amíg a bekapcsolási folyamat lezajlik;

• Az első egy percen belül nyomja le a “P“ gyors melegítés gombot a

bal alsó billentyűzeten 5másodpercig (lásd a lenti ábrát);

• A kijelzőn megjelenik a “DE“ jelzés.

OFF

3 sec

OFF

Page 67

NAPI HASZNÁLAT

OFF

3 sec

A FŐZŐLAP BE ÉS KIKAPCSOLÁSA

A főzőlap bekapcsolásához tartsa nyomva a bekapcsoló gombot kb. 1 másodpercig. A főzőlap kikapcsolásához nyomja meg ismét a bekapcsoló gombot, és az összes főzőzóna deaktiválódik.

ELHELYEZÉS

A főzőedényekkel ne takarja le a kezelőpanel ikonjait.

Vegye gyelembe: A kezelőpanel melletti főzőzónák esetében ajánlatos a főzőedényeket a jelölésen belül tartani (vegye gyelembe az edény alját és felső élét is, mivel ez utóbbi általában nagyobb). Ezzel megakadályozhatja a kezelőpanel túlmelegedését. Grillezéshez és sütéshez, hacsak lehet, a hátsó főzőzónákat használja.

A FŐZŐZÓNÁK AKTIVÁLÁSA/DEAKTIVÁLÁSA ÉS A TELJESÍTMÉNY FOKOZATOK BEÁLLÍTÁSA

A főzőzónák aktiválásához:

Csúsztassa az ujját vízszintesen a kívánt főzőzóna görgetős billentyűzetén (CSÚSZKA) a főzőzóna aktiválásához és a teljesítményszabályzáshoz. A teljesítményszint, a főzőzóna területe és az aktív főzőzónát azonosító jelzés egyaránt megjelenik. A “P“ gombbal választhatja ki a gyors melegítés funkciót (Booster).

A főzőzónák deaktiválásához:

Válassza az “OFF“ (KI) gombot a görgetős billentyűzet elején.

KEZELŐPANEL ZÁROLÁSA

A beállítások mentéséhez és a véletlen bekapcsolás megelőzéséhez tartsa legalább 3másodpercig lenyomva az OK/Gombzár gombot. Ekkor hangjelzés hallható, és az ikon fölött egy gyelmeztető fényjelzés jelenik meg, amely azt mutatja, hogy a gombzár aktív. Ekkor a kikapcsolási funkció kivételével a kezelőpanel le van zárva (

). A kezelőpanel

lezárásának feloldásához ismételje meg az aktiválási lépéseket.

IDŐZÍTŐ

A jobb és bal oldali főzőzónák számára két külön időzítő áll rendelkezésre.

Az időzítő aktiválásához:

A “+“ vagy a “−“ gomb segítségével állítsa be a kívánt főzési időt az éppen használatban levő főzőzónán. Megjelenik egy jelzőfény és a vonatkozó

. Amikor a megadott időtartam letelik, hangjelzés hallható, és az

ikon adott főzőzóna automatikusan kikapcsol. Az idő bármikor átállítható, és egyszerre több időzítőt is lehet aktiválni. Ha a főzőlap egyazon oldalán lévő 2 időzítőjét egyszerre aktiválják, akkor a “Zónaválasztás jelzőfénye“ villog, és a kiválasztott relatív főzési idő jelenik meg a központi kijelzőn.

Az időzítő deaktiválásához:

Nyomja le egyszerre a “+“ és “−“ gombot az időzítő kikapcsolásához.

IDŐZÍTŐ JELZÉS

Ez a LED (ha éppen ég) azt jelzi, hogy az adott főzőzónához időzítést aktiváltak.

FUNKCIÓK

OFF

FLEXICOOK

A “FLEXICOOK“ gombbal két főzőzónát kombinálhat, és azonos teljesítményen használhatja azokat úgy, hogy a teljes felületet lefedi egy nagyobb edénnyel, vagy csak a terület egy részét fedi le egy kerek vagy ovális edénnyel. Afunkció folyamatosan aktív marad, és ha csak egy edényt használ, azt a teljes zónában szabadon mozgathatja. Ilyenkor bármelyik bal oldali görgetőpad használható a teljes felület vezérléséhez. Ez a megoldás ovális vagy szögletes főzőedények, illetve főzőrács használatához ideális. A funkció kikapcsolásához nyomja meg a

“

N.B. Speciális funkciók nem választhatók, ha ezt a funkciót használja. FONTOS: Az edényt a főzőzóna közepére helyezze úgy, hogy legalább az

egyik megadott pontot fedje (a lenti ábra szerint).

FLEXICOOK“ gombot.

3 sec

OFF

6THSENSE

Sense“ gombbal lehet a speciális funkciókat aktiválni.

A “6 Helyezze a főzőlapra az edényt, és válassza ki a kívánt főzőzónát. Nyomja meg a “6

Sense“ gombot. A kiválasztott területen a kijelzőn az “A“ lesz látható. Az adott főzőzónához tartozó első speciális funkció jelzőfénye világítani kezd. A “6thSense“ gombot egyszer vagy többször megnyomva válassza ki a kívánt speciális funkciót.

A kiválasztott funkció a Másik speciális funkció kiválasztásához nyomja meg az “OFF“ (KI) gombot, majd a “6

Sense“ gombot a kívánt funkció kiválasztásához.

gomb megnyomására aktiválódik.

A speciális funkciók kikapcsolásához és a kézi üzemmódba történő visszalépéshez nyomja meg az “OFF“ (KI) gombot. A speciális funkciók használatakor a teljesítményszintet a főzőlap állítja be, és az nem módosítható.

OLVASZTÁS

Ezzel a funkcióval az étel olvasztásához, illetve az étel olvadt állapotának fenntartásához ideális hőmérsékletet lehet elérni, az odaégetés veszélye nélkül. Ez a módszer ideális az olyan érzékeny élelmiszerek olvasztásához, mint pl. a csokoládé, mivel az étel minősége nem romlik, és az étel nem ragad oda az edény falához.

Page 68

MELEGEN TARTÁS

Ezzel a funkcióval az ételt ideális hőmérsékleten lehet tartani, általában a főzés befejezése után, vagy amikor nagyon lassú főzéssel próbálunk folyadékokat besűríteni. Ideális segítség, amikor tökéletes hőmérsékleten szeretnénk az ételt szervírozni.

PÁROLÁS

Ez a funkció képes fenntartani az étel gyöngyöztetéséhez ideális hőmérsékletet, így hosszú ideig főzheti az ételt az odaégetés veszélye nélkül. Hosszú főzési időt igénylő, hosszú lével készített ételekhez ideális (rizs, szószok, sültek).

JELZŐFÉNYEK

FORRALÁS

Ez a funkció felforralja a vizet, majd alacsonyabb energiaszükséglettel forrásban tarja. Körülbelül 2 liter vizet (lehetőleg szobahőmérsékleten) kell tenni a tálcába. Mindemellett ajánlott odagyelni a forrásban levő vízre, és rendszeresen pótolni az elforrt mennyiséget. Ha az edények nagyok, és több mint 2 liter vizet használ, javasoljuk, hogy fedelet használva optimalizálja a forralási időt.

MARADÉKHŐ

Ha a kijelzőn a “H“ jelzés látható, a főzőzóna még forró. A jelzés akkor is kigyullad, ha a főzőzónát nem kapcsolták be, de a szomszédos zónák használata miatt felmelegedett, vagy forró edényt helyeztek rá. Amint a zóna lehűl, a “H“ jelzés kialszik.

HELYTELENÜL ELHELYEZETT VAGY HIÁNYZÓ EDÉNY

Ez az ikon akkor jelenik meg, ha a főzőedény nem használható indukciós főzőlapon, ha az edényt nem megfelelően helyeztük el a kiválasztott főzőzónán, vagy ha az edény a kiválasztott főzőzónának nem megfelelő méretű. Ha a főzőzóna kiválasztását követő 30másodpercen belül nem észlel edényt a főzőlap, a zóna kikapcsol.

FŐZÉSI TÁBLÁZAT

Az ételkészítési táblázat példát nyújt az egyes teljesítményszintek ételkészítési típusaira. Az egyes teljesítményszintek tényleges leadott teljesítménye az ételkészítési zóna méretétől függ.

TELJESÍTMÉNYSZINT A MŰVELET JELLEGE

Maximális

teljesítmény

P Gyors melegítés/Booster

Sütés

−

forralás

14 − 18

−

Pirítás, főzés, párolás, vajon párolás,

−

vajon párolás − forralás,

Pirítás

Főzés, párolás, vajon párolás,

grillezés

grillezés, krémesre főzés

(az ételkészítési tapasztalatok és szokások jelzése)

Ideális gyors forraláshoz (víz) vagy más főzőlevek gyors felfőzéséhez.

Ideális pirításhoz, sütés megkezdéséhez, mélyhűtött termékek sütéséhez és folyadékok gyors felforralásához.

Ideális vajon pároláshoz, folyamatos forraláshoz, főzéshez és grillezéshez.

Ideális vajon pároláshoz, folyamatos gyöngyöztetéshez, főzéshez, grillezéshez és tartozékok előmelegítéséhez.

Ideális pároláshoz, folyamatos gyöngyöztetéshez, főzéshez és (lassú) grillezéshez.

HASZNÁLÓI SZINT

Nulla

teljesítmény

−

OFF -

Főzés, gyöngyöztetés,

sűrítés, krémesre főzés

Olvasztás, kiolvasztás

Melegen tartás, rizottó

krémesre főzése

Ideális hosszabb főzésekhez (rizs, mártások, sültek, hal) kísérő folyadékokkal (pl. víz, bor, húslé, tej), és tészta elkeveréséhez.

Ideális hosszan tartó főzéshez (1 liter mennyiség alatt: rizs, szószok, sültek, halak) folyadékokkal (pl. vízzel, borral, húslével, tejjel).

Ideális vaj lágyításához, csokoládé óvatos olvasztásához, kis mennyiségű termékek kiolvasztásához.

Ideális az éppen elkészült kis mennyiségű ételek melegen tartásához, tálalóedények melegen tartásához, rizottó elkeveréséhez

A főzőlap készenléti állapotban vagy kikapcsolva (a főzés után maradékhő még előfordulhat; ezt a “H“ felirat jelzi).

Page 69

KARBANTARTÁS ÉS TISZTÍTÁS

VIGYÁZAT!

• Ne használjon gőznyomással működő tisztítókészülékeket.

• A tisztítás előtt győződjön meg arról, hogy a főzőzónák kikapcsolt állapotban vannak, a maradékhő jelzőfénye (“H“) pedig

nem világít a kijelzőn.

Fontos:

• Ne használjon dörzsszivacsot vagy súrolópárnát, mert ezek megkarcolhatják az üvegfelületet.

• Minden használat után (lehűlt állapotban) tisztítsa meg a főzőlapot, eltávolítva róla az ételmaradékok okozta lerakódásokat és foltokat.

• Egy nem kellőképpen tiszta felület csökkentheti a kezelőfelület gombjainak érzékenységét.

• Kizárólag akkor használjon kaparókést, ha a szennyeződések ráragadtak a főzőlapra. Kövesse a kaparókés gyártójának utasításait, és ügyeljen rá, hogy ne karcolja meg az üvegfelületet.

• A cukor, valamint a magas cukortartalmú ételek károsíthatják a főzőlapot, így azokat haladéktalanul el kell távolítani.

• A só, a cukor és a homok megkarcolhatja az üvegfelületet.

• Használjon puha kendőt, nedvszívó papírtörlőt vagy speciálisan a főzőlapok tisztítására szolgáló tisztítóeszközt (tartsa be a gyártó utasításait).

• Ha folyadék fröccsen a főzőzónákra, az edények elmozdulhatnak vagy remeghetnek.

• A tisztítást követően alaposan szárítsa meg a felületet.

A PROBLÉMÁK MEGOLDÁSA

• Ellenőrizze, hogy nem voltak-e áramkimaradások.

• Ha a használat után nem sikerül kikapcsolnia a főzőlapot, akkor csatlakoztassa le a készüléket az elektromos hálózatról.

• Ha a főzőlap bekapcsolásakor a kijelzőn alfanumerikus kódok jelennek meg, kövesse az alábbi táblázat utasításait.

MEGJELENŐ

KÓD

F0E1

F0E7

F0EA

F0E9

F0E2, F0E4, F0E6, F0E8, F0EC, F1E1, F2E1, F6E1, F6E3, F7E5, F7E6

d E

[ha a főzőlap ki van

kapcsolva]

azaz

[

A teljesítményszint

a kívánt szintnél

alacsonyabb

]

A készülék észlelte az edényt, de nem kompatibilis a kért művelettel.

Nem megfelelő tápkábel-csatlakozás.

Magas hőmérséklet esetén kikapcsol a kezelőlap.

A főzőzóna kikapcsol, ha a hőmérséklet túl magas.

Válassza le a főzőlapot az áramforrásról. Várjon pár másodpercet, majd csatlakoztassa ismét a főzőlapot a hálózati áramforráshoz. Ha a probléma továbbra is fennáll, hívja a vevőszolgálatot, és adja meg a kijelzőn megjelenő hibakódot.

A főzőlap nem melegszik fel. A funkciók nem kapcsolnak be.

A főzőlap nem engedi a speciális funkció aktiválását.

A főzőlap automatikusan minimum teljesítményszintet állít be, ezzel biztosítva, hogy a főzőzónát használni lehessen.

LEÍRÁS ELKÉPZELHETŐ OKOK MEGOLDÁS

Az edény nincs megfelelően pozicionálva a főzőzónán, vagy nem kompatibilis egy vagy több főzőzónával.

A tápkábel csatlakozása nem felel meg pontosan az “ELEKTROMOS CSATLAKOZTATÁS“ című részben leírtaknak.

Túl magas az elektromos alkatrészek belső hőmérséklete.

A DEMO ÜZEMMÓD be van kapcsolva.

A teljesítményszabályzó a főzőlapon beállított maximális értéknek megfelelően korlátozza a teljesítményszinteket.

Az üvegen látható CleanProtect logó arra utal, hogy a főzőlapot CleanProtect technológiával kezelték. Ez az egyedülálló bevonat kiváló tisztítási eredményt biztosít és hosszabb ideig megőrzi a főzőlap felületének fényét. Minden használatot követően napi tisztítás javasolt.

A CleanProtect főzőlap tisztításához vegye figyelembe az alábbi javaslatokat:

• Áztassa be vízzel a tisztítandó zónákat, ügyelve arra, hogy a teljes szennyezett területet lefedje, közben vigyázzon arra, hogy ne csepegjen víz a kezelőpanelre.

• Áztatás esetén:

• Alapesetben várjon legalább 2 percet.

• Erős szennyeződés esetén várjon legalább 5 percet.

• Amennyiben a víz felszárad a főzőlapon, ismételje meg az

áztatást.

• Egy nem dörzshatású szivaccsal távolítsa el a lerakódásokat, és a tisztítást követően szárítsa meg a főzőlap felületét.

Vegye gyelembe: A víz- és az edényekből származó folyadékcseppek, illetve a vezérlőgombokhoz érő tárgyak véletlenül be- vagy kikapcsolhatják a vezérlőpanel zárolását.

Nyomja meg kétszer a Be/Ki gombot az F0E1 kód eltávolításához és a főzőzóna működésének visszaállításához. Ezután használja az edényt egy másik főzőzónán, vagy használjon másik edényt.

Módosítsa a tápkábel csatlakozását az “ELEKTROMOS CSATLAKOZTATÁS“ című részben leírtak szerint.

Ezért az ismételt használat előtt várjon, hogy a főzőlap lehűljön.

Mielőtt újra használná a főzőfelületet, várja meg, amíg lehűl.

Kövesse a “DEMO ÜZEMMÓD“ fejezet utasításait.

Lásd “A teljesítmény beállítása“ fejezet.

Page 70

MŰKÖDÉSI ZAJOK

Type: XXXMod.: XXX

XXXXXXX XXXXXXX XXXXXXXXX

Prod.N. 86999XXXXXXX

XXXX XXXX XXXX

Az indukciós főzőlapok fütyülő vagy recsegő hangokat adnak ki a normál működés során. Ezek a zajok valójában a főzőedényektől erednek, és azok aljának kiképzése okozza őket (ha például az edény alja többrétegű, vagy szabálytalan alakú).

VEVŐSZOLGÁLAT

Ahhoz, hogy átfogóbb támogatásban részesüljön, kérjük, regisztrálja készülékét a www.whirlpool.eu/register oldalon.

MIELŐTT A VEVŐSZOLGÁLATOT HÍVNÁ:

1. Ellenőrizze, hogy a probléma megoldható-e a HIBAELHÁRÍTÁS

részben ismertetett javaslatok segítségével.

2. Kapcsolja ki, majd kapcsolja be újra a készüléket, hogy lássa, fennáll-e

még a hiba.

HA A FENTI LÉPÉSEK ELVÉGZÉSE UTÁN A HIBA TOVÁBBRA IS FENNÁLL, LÉPJEN KAPCSOLATBA A HELYI VEVŐSZOLGÁLATTAL.

Ha segítségre van szüksége, hívja a garanciafüzetben található telefonszámot, vagy kövesse a weboldalon utasításokat.

Ha a vevőszolgálathoz fordul, minden esetben meg kell adnia a következő adatokat:

• a hiba rövid leírását;

• a sütő pontos modelljét és típusát;

XXXXXXXXXXXXXXXXXXXX

XXXXXXXXXXXXXXX

XXXXXXXXXXXXXXXXXXXXXX

Made in X

XXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXX

www.whirlpool.eu

megadott

Ezek a zajok változóak lehetnek, és az edények aljának kiképzése vagy a bennük levő étel mennyisége szerint változnak, tehát semmiféle hibára nem utalnak.

• sorozatszám (az SN szó utáni szám a készülék alatt található adattáblán). A sorozatszámot a dokumentáció is megadja;

Mod.

XXX XXX

Ind.C. XXXX XXXX XXXX

S.N.

• a teljes címét;

• a telefonszámát.

Ha bármilyen javításra van szükség, kérjük, hogy a hivatalos vevőszolgálathoz forduljon (annak biztosítása érdekében, hogy eredeti alkatrészeket használjanak, és a javításokat megfelelően végezzék el).

Munkalapba süllyesztett kialakítású főzőlap esetén hívja a vevőszolgálatot, és igényeljen csavarkészletet 4801 211 00112.

Ha a készüléket nem beépített sütő fölé szerelik, a C00628720 (60 és 65 cm-es főzőlap esetén) vagy C00628721 (77 cm-es főzőlap esetén) elválasztókészlet beszerzéséhez hívja a vevőszolgálatot. Ha nem kívánja megvásárolni az elválasztókészletet, használjon más elválasztóelemet, melyet az utasítások szerint kell beszerelni.

400011666534

Page 71

BEZBEDNOSNA UPUTSTVA

VAŽNO JE DA SE PROČITAJU I POŠTUJU

Preuzmite kompletno korisničko uputstvo sa adrese http://docs.whirlpool.eu ili pozovite broj telefona koji se nalazi u garantnoj knjižici.

Pažljivo pročitajte ova bezbednosna uputstva pre upotrebe uređaja. Sačuvajte ih za buduću upotrebu. Ovaj priručnik i sam uređaj pružaju važna bezbednosna upozorenja koja morate pročitati i kojih se morate uvek pridržavati. Proizvođač se odriče svake odgovornosti u slučaju nepoštovanja ovih bezbednosnih uputstava, nepravilnog korišćenja uređaja ili nepravilno podešenih kontrola.

UPOZORENJE: Ukoliko je površina ploče za kuvanje naprsla, nemojte koristiti uređaj - postoji rizik od električnog udara.

UPOZORENJE: Opasnost od požara: ne skladištite stvari na površinama za kuvanje.

OPREZ: Proces kuvanja mora da se nadgleda. Kraći proces kuvanja mora neprekidno da se nadgleda.

UPOZORENJE: Kuvanje na ploči bez nadzora, kada se koristi mast ili ulje, može da bude opasno postoji rizik od požara. NIKADA nemojte pokušavati da ugasite požar vodom: umesto toga, isključite uređaj, a zatim pokrijte plamen poklopcem, na primer, ili vatrostalnim prekrivačem.

Nemojte da koristite ploču za kuvanje kao potporu ili radnu površinu. Krpe i druge zapaljive materijale držite dalje od uređaja dok se svi delovi potpuno ne ohlade – postoji rizik od požara.

Metalni predmeti, kao što su noževi, viljuške, kašike i poklopci ne bi trebalo da se stavljaju na ploču za kuvanje pošto mogu da postanu veoma vrući.

Malu decu (do 3 godine) treba držati dalje od uređaja. Malu decu (3-8godina) treba držati dalje od uređaja, osim ukoliko imaju konstantan nadzor. Deca starosti od 8 godina i više i osobe sa umanjenim zičkim, čulnim ili mentalnim sposobnostima ili manjkom iskustva i znanja, mogu da koriste ovaj uređaj samo ako su pod nadzorom ili ako su im data uputstva za bezbedno korišćenje uređaja i ukoliko razumeju moguće rizike. Deca se ne smeju igrati sa uređajem. Čišćenje i održavanje ne smeju vršiti deca bez nadzora.

Posle upotrebe isključite ploču za kuvanje pomoću njene kontrole i nemojte se oslanjati na detektor tiganja.

UPOZORENJE: Uređaj i njegovi dostupni delovi jako se zagrevaju u toku upotrebe. Pobrinite se da ne dođe do kontakta sa grejnim elementima. Decu mlađu od 8 godina treba uvek držati po strani, ukoliko nisu pod stalnim nadzorom.

DOZVOLJENA UPOTREBA

OPREZ: Uređaj nije predviđen da se njime upravlja spoljnim uređajem za uključivanje, kao što je tajmer, ili odvojenim sistemom za daljinsko upravljanje.

Ovaj uređaj je namenjen za upotrebu u domaćinstvu i takođe se može koristiti: u kuhinjama za osoblje u prodavnicama, kancelarijama i drugim radnim okruženjima; u seoskim gazdinstvima; od strane gostiju hotela, motela, prenoćišta sa doručkom i drugih objekata za smeštaj gostiju.

Nijedna druga upotreba nije dozvoljena (npr. zagrevanje prostorija).

Ovaj uređaj nije namenjen za profesionalnu upotrebu. Ne koristite uređaj na otvorenom.

UGRADNJA

Ovim uređajem moraju rukovati i montirati ga dve ili više osoba – postoji rizik od povrede. Prilikom raspakivanja i ugradnje, koristite zaštitne rukavice rizik od posekotina.

Ugradnju, uključujući dovod vode (ako postoji), električno povezivanje i popravke mora da obavi kvalikovani tehničar. Ne popravljajte delove uređaja i ne menjajte ih ukoliko to nije izričito navedeno u uputstvu za upotrebu. Držite decu podalje od mesta ugradnje. Nakon otpakivanja uređaja, uverite se da nije došlo do oštećenja prilikom transporta. U slučaju da ima nekih problema, obratite se svom prodavcu ili najbližoj Postprodajnoj službi. Nakon ugradnje, otpadna ambalaža (plastični delovi, delovi od stiropora itd.) se mora čuvati van domašaja dece rizik od gušenja. Pre ugradnje, uređaj se mora isključiti sa strujnog napajanja – postoji rizik od strujnog udara. Pazite da uređaj ne ošteti kabl za napajanje tokom ugradnje – postoji rizik od požara ili strujnog udara. Aktivirajte uređaj tek nakon što je postupak ugradnje završen.

Sva sečenja na vitrini obavite pre postavljanja uređaja u kućište i uklonite sve opiljke i strugotinu.

Ukoliko uređaj nije postavljen iznad rerne, pregradna ploča (koja nije uključena) se mora postaviti u odeljak ispod uređaja.

OPASNOST OD ELEKTRIČNOG UDARA

Mora biti omogućeno isključivanje uređaja sa napajanja izvlačenjem utikača iz utičnice, ukoliko joj se može pristupiti, ili putem dostupnog višepolnog prekidača postavljenog iznad utičnice u skladu sa pravilima ožičenja, a uređaj mora biti uzemljen, u skladu sa nacionalnim bezbednosnim standardima.

Ne koristite produžne kablove, višestruke utičnice ili adaptere. Nakon ugradnje električni delovi ne smeju da budu dostupni korisniku. Ne koristite uređaj kada ste mokri ili bosi. Ne rukujte ovim uređajem ako mu je oštećen kabl za napajanje ili utikač, ako ne radi kako treba, ili ako je oštećen ili ste ga ispustili.

Page 72

Instalacija pomoću utikača strujnog kabla nije dozvoljena, osim u slučaju da je proizvod već opremljen utikačem koji je obezbedio Proizvođač.

Ukoliko je kabl za napajanje oštećen, potrebno je da ga proizvođač, serviser ili druga kvalikovana osoba zameni istim takvim kako bi se izbegla opasnost – postoji rizik od električnog udara.

ČIŠĆENJE I ODRŽAVANJE

UPOZORENJE: Pre obavljanja čišćenja ili održavanja, vodite računa da uređaj bude isključen i da ne bude priključen na strujno napajanje; nikada ne koristite opremu za čišćenje parom – postoji rizik od električnog udara.

Nemojte da koristite abrazivne ili korozivne proizvode, sredstva za čišćenje na bazi hlora ili mrežice za čišćenje posuđa.

ODLAGANJE AMBALAŽE

Materijal za pakovanje je moguće 100% reciklirati i označen je reciklažnim simbolom

Razni delovi pakovanja se moraju odgovorno odlagati u skladu i potpuno sa lokalnim propisima o odlaganju otpada.

ODLAGANJE KUĆNIH UREĐAJA

Ovaj uređaj je proizveden od materijala koji se mogu reciklirati ili ponovo upotrebiti. Odložite ga u skladu s lokalnim propisima o odlaganju otpada. Za više informacija o tretmanu, ponovnom iskorišćavanju i reciklaži kućnih električnih uređaja obratite se nadležnom lokalnom organu vlasti, službi za sakupljanje komunalnog otpada ili prodavnici u kojoj ste kupili uređaj. Ovaj uređaj je označen u skladu sa Evropskom direktivom 2012/19/EU o električnoj i elektronskoj opremi (WEEE) i u skladu sa regulativama o električnoj i elektronskoj opremi 2013 (sa izmenama i dopunama). Ako pravilno odložite proizvod na otpad, pomoći ćete u sprečavanju potencijalnih negativnih posledica po životnu sredinu i zdravlje ljudi.

Simbol da se ovaj uređaj ne može tretirati kao otpad iz domaćinstva, već treba da se dostavi odgovarajućem centru za sakupljanje i recikliranje električne i elektronske opreme.

SAVETI ZA UŠTEDU ENERGIJE

Iskoristite maksimalno zaostalu toplotu koju proizvodi ringla, tako što ćete isključiti uređaj par minuta pre završetka kuvanja. Osnova tiganja ili šerpe treba u potpunosti da prekrije ringlu; posuda koja je manje površine nego ringla će bespotrebno trošiti energiju. Tiganje i šerpe prekrijte poklopcima prilikom kuvanja i koristite što manje vode. Priprema hrane u posudi bez poklopca će dovesti do pojačane potrošnje energije. Koristite samo šerpe i tiganje sa ravnim dnom.

IZJAVA O USAGLAŠENOSTI

Ovaj uređaj ispunjava zahteve za Evropsku odredbu 66/2014 i propise za ekološki dizajn za proizvode u vezi sa energijom i energetske informacije (amandman) (izlazak iz EU) 2019, u skladu sa Evropskim standardom EN 60350-2.

NAPOMENA

Osobe sa pejsmejkerom ili sličnim medicinskim uređajem treba da budu obazrive kada stoje u blizini ove indukcione ploče kada je uključena. Elektromagnetno polje može da utiče na pejsmejker ili sličan uređaj. Konsultujte se sa lekarom ili proizvođačem pejsmejkera ili sličnog medicinskog uređaja za dodatne informacije o njegovoj interakciji sa elektromagnetnim poljima indukcione ploče.

na proizvodu ili na dokumentima koji prate proizvod pokazuje

Page 73

UGRADNJA

Min. 35 mm

R = Max. 10 mm

R = 11.5 mm

513 mm

Min. 480 mm Max. 492 mm

Min.100 mm

Min. 400 mm

4 mm

479 mm

773 mm

750 mm

770 mm

750 mm

510 mm

50 mm

743 mm

Min. 480 mm Max. 492 mm

0 2

6mm

R = 11.5 mm

kit 4801 211 00112

Min. 35 mm

R = Max. 10 mm

Min. 12 mm

min. 10 mm

12 mmNo Max.

Min. 12 mm

min. 20 mm

min. 10 mm

min. 20 mm

28 mmNo Max.

Min. 28 mm

20 mm

A-A

min. 45 mm

min. 550 mm

Min. 12 mm

min. 10 mm

120 mm

60 mm

min. 20 mm

60 mm

min. 20 mm

90 mm

45 mm

90°C

Page 74

PRIKLJUČIVANJE NA ELEKTRIČNO NAPAJANJE

Povezivanje električnih priključaka se mora izvršiti pre priključenja uređaja na električnu mrežu. Montiranje mora da obavi kvalikovano osoblje koje je upoznato sa aktuelnim propisima u vezi sa bezbednošću i montiranjem. Naročito, montiranje se mora izvršiti u skladu sa propisima lokalne kompanije za snabdevanje električnom energijom. Uverite se da je napon koji je naveden na natpisnoj pločici na dnu aparata isti kao napon u kući. Propisi nalažu da uređaj bude uzemljen: koristite isključivo provodnike (uključujući provodnik uzemljenja) odgovarajuće veličine.

380-415 V 2 N ~

380-415 V 3 N ~

220-240 V

AU-UK-IRL

220-240 V 3

230V 2 Phase 2N

R S

Page 75

OPIS PROIZVODA

5 87 7

11 12

4 15

1. Površina za kuvanje

2. Kontrolna tabla

KONTROLNA TABLA

OFF

1. Simboli/aktivacija posebnih funkcija

2. Izabrani nivo kuvanja

3. Dugme za isključivanje zone za kuvanje

4. Klizna tastatura

5. Dugme za brzo podgrevanje (Booster)

3 sec

OFF

6 13

6. Dugme FLEXICOOK

7. Svetlosni indikator – funkcija je aktivna

8. Dugme za Uključivanje/Isključivanje

9. Tajmer

10. Dugme 6

Sense

11. Indikator za vreme kuvanja

12. Dugme OK/Blokada tastera – 3sekunde

13. Indikator za aktivan tajmer

14. Indikator izbora zone

15. Simbol indikatora tajmera

Page 76

3 sec

PRIBOR

ŠERPE I TIGANJI

Koristite samo šerpe i tiganje napravljene od

NEOK

feromagnetnog materijala, koji je podesan za korišćenje sa indukcionim pločama za kuvanje

• šerpe i tiganji od emajliranog čelika

• šerpe i tiganji od livenog gvožđa

• posebne šerpe i tiganji od nerđajućeg čelika, pogodni za indukciono kuvanje

Da biste utvrdili da li je šerpa podesna, potražite simbol (uglavnom utisnut na dnu). Pomoću magneta možete utvrditi da li su šerpe magnetne. Kvalitet šerpi i tiganja koji se koriste može da utiče na učinak i rezultate kuvanja. Kvalitet i struktura osnove posude može da utiče na učinak pripreme hrane. Određene naznake za prečnik osnove ne odgovaraju stvarnom prečniku feromagnetne površine

Neke šerpe i tiganji imaju samo deo dna od feromagnetnog materijala i delove od drugih materijala koji nisu pogodni za indukciono kuvanje. Ove oblasti se mogu zagrejati različitom jačinom ili na nižoj temperaturi. U nekim slučajevima, kada je dno napravljeno većim delom od neferomagnetnih materijala, može se dogoditi da ploča za kuvanje ne prepozna šerpu i tako ne uključi zonu kuvanja.

Kako biste obezbedili optimalnu ekasnost, uvek koristite šerpe i tiganje ravnog dna koje ravnomerno raspodeljuje toplotu. Ako je dno neujednačeno, to utiče na jačinu i toplotnu provodljivost.

Prazne šerpe ili šerpe sa tankom osnovom

Nemojte da koristite prazne šerpe ili tiganje kada je ploča za kuvanje uključena. Ploča za kuvanje je opremljena unutrašnjim bezbednosnim sistemom koji neprestano prati temperaturu, aktivirajući funkciju “automatskog isključivanja“ kada se otkriju visoke temperature. Kada se koristi sa praznim šerpama ili šerpama sa tankim osnovama, temperatura može veoma brzo da poraste i moguće je da se funkcija “automatskog isključivanja“ ne aktivira odmah, oštećujući posudu ili površinu ploče za kuvanje. Ako do toga dođe, ne dodirujte ništa i sačekajte da se sve komponente ohlade. Ako se pojavi bilo koja poruka o grešci, pozovite servisni centar.

Minimalni prečnik osnove šerpe/tiganja za različite oblasti za kuvanje

Da bi se obezbedio pravilan rad ploče za kuvanje, koristite posuđe odgovarajućeg minimalnog prečnika (pogledajte tabelu u nastavku). Uvek koristite zonu kuvanja koja najviše odgovara minimalnom prečniku dna posude za kuvanje. Posudu za kuvanje postavite vodeći računa da je dobro nacentrirana na zoni za kuvanje koja se koristi. Preporučuje se da se ne koriste posude za kuvanje koje prekoračuju obod zone za kuvanje koja se koristi.

ø min.

200

mm 100 mm

150 mm120 mm

ADAPTER ZA ŠERPE/TIGANJE KOJI NISU POGODNI ZA INDUKCIJU

Korišćenje ovog dodatnog pribora čini mogućim korišćenje šerpi i tiganja koji nisu pogodni za indukcione ploče. Važno je imati u vidu da njegovo korišćenje utiče na ekasnost, a time i na vreme potrebno za zagrevanje hrane. Njegovo korišćenje treba da bude ograničeno, jer temperature koje se dostižu na njegovoj površini umnogome zavise od šerpe/tiganja koji se koristi, njihove ujednačenosti i vrste hrane koja se priprema. Korišćenje šerpe ili tiganja manjeg prečnika od diska adaptera može uzrokovati nagomilavanje toplote koja se ne prenosi do šerpe ili tiganja, a to može dovesti do potamnjivanja i ploče za kuvanje i diska. Prilagodite prečnik šerpi/tiganja i ploče prečniku adaptera.

PRVA UPOTREBA

POWER MANAGEMENT PODEŠAVANJE SNAGE

U vreme kupovine, ploča za kuvanje je podešena na maksimalnu moguću snagu. Prilagodite podešavanje u skladu sa ograničenjima električnog sistema u vašem domu kao što je opisano u narednom paragrafu.

NAPOMENA: U zavisnosti od izabrane snage ploče ta kuvanje, neki nivoi snage i funkcije zone za kuvanje (npr. ključanje ili brzo zagrevanje) mogu biti automatski ograničeni, kako bi se sprečilo da se prekorači izabrano ograničenje.

Da biste podesili snagu ploče za kuvanje:

Kada ste uređaj povezali na električnu mrežu, možete da podesite nivo snage u roku od 60sekundi. Pritisnite krajnje desno dugme tajmera “+“ na najmanje 5 sekundi. Na

ekranu će se prikazati simbol “PL“. Pritisnite

Koristite “+“ Nivoi snage koji su dostupni su: 2,5kW – 4,0kW – 6,0kW – 7,2kW.

Potvrdite pritiskom na

Izabrani nivo snage će ostati u memoriji čak i u slučaju prekida napajanja električnom energijom. Da biste promenili nivo snage, isključite uređaj sa električne mreže za napajanje na barem 60sekundi, zatim ga ponovo priključite i ponovite gorenavedene korake.

U slučaju greške tokom postupka podešavanja, displej će prikazati simbol oglasiće se zvučni signal. U tom slučaju, potrebno je da ponovite postupak. Ukoliko se greška nastavi, obratite se servisu za podršku.

dugme za potvrdu.

“−“

dugmad da biste izabrali željeni nivo snage.

“EE“

UKLJUČIVANJE/ISKLJUČIVANJE ZVUČNOG SIGNALA

Za aktivaciju/deaktivaciju zvučnog signala:

• Priključite ploču za kuvanje na napajanje;

• Sačekajte sekvencu uključivanja;

• Pritisnite dugme “P“ na prvoj kliznoj tastaturi na gornjem levom delu na 5sekundi.

Svi podešeni alarmi će ostati aktivni

REŽIM ZA DEMONSTRACIJU zagrevanje deaktivirano, vidite odeljak

Otklanjanje problema

“

“)

Da biste uključili i isključili režim za demonstraciju:

• Priključite ploču za kuvanje na napajanje;

• Sačekajte sekvencu uključivanja;

• Tokom prvog minuta, pritisnite dugme za brzo zagrevanje “P“ na tastaturi sa donje leve strane na 5sekundi (kao što je prikazano u nastavku);

• “DE“ se prikazuje na displeju.

OFF

3 sec

OFF

Page 77

SVAKODNEVNA UPOTREBA

3 sec

UKLJUČIVANJE/ISKLJUČIVANJE PLOČE ZA KUVANJE

Da biste uključili ploču za kuvanje, pritisnite dugme napajanja na oko 1 sekundu. Da biste ugasili ploču za kuvanje, pritisnite ponovo isto dugme i sve zone za kuvanje će se isključiti.

POSTAVLJANJE

Ne pokrivajte simbole kontrolne table šerpom za kuvanje.

Molimo vas obratite pažnju na sledeće: U zonama za kuvanje blizu kontrolne table, preporučuje se da držite šerpe i tiganje unutar oznaka (vodeći računa i o dnu i o gornjoj ivici šerpe, jer je ona obično veća). Ovo sprečava pregrevanje table osetljive na dodir. Prilikom grilovanja ili prženja, koristite zadnje zone kuvanja kada god je moguće.

AKTIVIRANJE/DEAKTIVIRANJE ZONA ZA KUVANJE I PODEŠAVANJE NIVOA SNAGE

Za aktiviranje zona za kuvanje:

Pomerajte prst horizontalno duž klizne tastature (KLIZAČA) željene zone kuvanja da biste je aktivirali i podesili jačinu. Nivo se prikazuje u ravni sa oblašću, zajedno sa indikatorskim svetlom koje pokazuje aktivnu zonu kuvanja. Dugme “P“ se može koristiti za biranje funkcije brzog zagrevanja (Booster).

Za deaktiviranje zona za kuvanje:

Izaberite dugme “OFF“ (Isključeno) na početku klizne tastature.

ZAKLJUČAVANJE KONTROLNE TABLE

Da biste zaključali podešavanja i sprečili da se slučajno uključe, pritisnite i zadržite dugme OK/Blokada tastera na 3sekunde. Zvučni signal i signalna lampica iznad simbola označavaju da je ova funkcija aktivirana. Kontrolna tabla je zaključana, sa izuzetkom funkcije “isključeno“ ( komande, ponovite postupak aktiviranja.

TAJMER

Postoje dva tajmera – jedan kontroliše zone za kuvanje sa leve strane, dok drugi kontroliše one sa desne strane.

Za aktiviranje tajmera:

Pritisnite dugme “+“ ili “−“ da biste podesili željeno vreme na zoni za kuvanje koja je u upotrebi. Indikatorsko svetlo se aktivira u ravni sa određenim simbolom

. Kada protekne podešeno vreme, oglasiće se zvučni signal i zona za kuvanje će se automatski isključiti. Vreme se može promeniti u bilo kom trenutku, a istovremeno se može aktivirati nekoliko tajmera. Ako su istovremeno aktivirana 2 tajmera sa iste strane ploče za kuvanje, “Indikator izbora zone“ treperi i na centralnom displeju se prikazuje izabrano odgovarajuće vreme kuvanja.

Za deaktiviranje tajmera:

“+“ i “−“

Pritisnite dugmad

zajedno, dok tajmer ne bude deaktiviran.

INDIKATOR TAJMERA

Ovo LED svetlo (kada je uključeno) pokazuje da je podešen tajmer za zonu kuvanja.

). Da biste otključali

FUNKCIJE

OFF

FLEXICOOK

Biranjem dugmeta “

FLEXICOOK

“, možete kombinovati dve zone kuvanja i koristiti ih istom jačinom prekrivanjem cele površine velikom šerpom ili delimično okruglom/ovalnom šerpom. Funkcija uvek ostaje uključena i, kada se koristi samo jedna šerpa, može se primeniti na celu oblast. U ovom slučaju, obe klizne tastature sa leve strane se mogu bez razlike koristiti. Idealno za kuvanje sa ovalnim ili pravougaonim šerpama ili sa podmetačima za tiganj. Da biste deaktivirali funkciju, pritisnite taster “FLEXICOOK“. NAPOMENA: Posebne funkcije se ne mogu izabrati kada se koristi ova funkcija.

VAŽNO: Posude za kuvanje postavite na središte zone za kuvanje tako da prekrivaju najmanje jednu referentnu tačku (kao što je prikazano u nastavku).

3 sec

OFF

6THSENSE

Dugme “6 Postavite šerpu na mesto i izaberite zonu za kuvanje. Pritisnite dugme “6

Sense“ aktivira posebne funkcije.

Sense“. Displej izabrane oblasti pokazuje “A“. Indikator za prvi raspoloživi posebni dodatak za zonu za kuvanje će se osvetliti. Izaberite željenu posebnu funkciju pritiskom na dugme “6th Sense“ jednom ili više puta.

Funkcija je aktivirana kada se pritisne dugme Da biste izabrali drugu posebnu funkciju, pritisnite dugme “OFF“ (Isključeno), a zatim dugme “6

 Sense“ da biste izabrali potrebnu

radi potvrde.

funkciju. Da biste deaktivirali posebnu funkciju i vratili se na ručni režim, pritisnite dugme “OFF“ (Isključeno). Nivo snage prilikom korišćenja posebnih funkcija je pretpodešen pločom za kuvanje i ne može se izmeniti.

TOPLJENJE

Ova funkcija vam omogućava da hranu dovedete na idealnu temperaturu za topljenje i da održavate stanje hrane bez rizika od zagorevanja. Ova metoda je idealna, jer ne oštećuje osetljivu hranu i sprečava je da se zalepi za šerpu.

Page 78

ODRŽAVANJE HRANE TOPLOM

Ovaj dodatak vam omogućava da održavate svoju hranu na idealnoj temperaturi, obično nakon završenog kuvanja, ili pri veoma sporom smanjivanju tečnosti. Idealno serviranje hrane na savršenoj temperaturi.

KRČKANJE

Ova funkcija je idealna za održavanje temperature krčkanja, omogućavajući vam da kuvate hranu na duže periode, bez rizika od zagorevanja. Idealno za recepte sa dugim kuvanjem (pirinač, sosovi, pečenja) sa tečnim sosovima.

INDIKATORI

KLJUČANJE

Ova funkcija vam omogućava da dovedete vodu do ključanja i ostavite je da vri, uz nižu potrošnju energije. Oko 2 litra (poželjno sobne temperature) treba sipati u šerpu. U svim slučajevima, korisnicima se savetuje da pažljivo prate ključajuću vodu, i da redovno proveravaju količinu preostale vode. Ako je posuđe veće i količina vode je veća od 2 litra, preporučujemo da koristite poklopac da bi se optimizovalo vreme ključanja.

PREOSTALA TOPLOTA

Ako se na displeju pojavi “H“, to znači da je zona za kuvanje vrela. Indikator svetli čak i ako zona nije aktivirana, ali se zagrejala usled korišćenja susednih zona ili zato što je vrela posuda stavljena na nju. Kada se zona za kuvanje ohladi, “H“ se gubi.

ŠERPA NEPRAVILNO POSTAVLJENA ILI NEDOSTAJE

Ovaj simbol se pojavljuje ako šerpa nije podesna za indukciono kuvanje, nije pravilno postavljena ili nije odgovarajuće veličine za izabranu zonu za kuvanje. Ako se šerpa ne detektuje u roku od 30sekundi nakon izbora, zona za kuvanje se isključuje.

TABELA ZA KUVANJE

U tabeli za kuvanje je predstavljen primer tipa kuvanja za svaki nivo snage. Stvarna isporučena snaga svakog nivoa snage zavisi od dimenzije zone za kuvanje.

NIVO SNAGE VRSTA KUVANJA

Maksimalna

snaga

P Brzo grejanje/Booster

Prženje – kuvanje

14 − 18

−

Zapicanje – sporo prženje –

kuvanje – grilovanje

Zapicanje – kuvanje – kuvanje na

pari – kratko prženje – grilovanje

Kuvanje – kuvanje na pari,

dinstanje – grilovanje – kuvanje do

kremastog stanja

(ukazuje na iskustvo i navike u kuvanju)

Idealno za brzo povećanje temperature hrane do brzog ključanja (u slučaju vode) ili za brzo zagrevanje tečnosti za kuvanje.

Idealno za zapicanje hrane, početke u kuvanju, prženje duboko zamrznutih namirnica, brzo dovođenje tečnosti do ključanja.

Idealno za dinstanje, održavanje živog vrenja, kuvanje i grilovanje.

Idealno za dinstanje, održavanje laganog vrenja, kuvanje i grilovanje i dodatke za prethodno zagrevanje.

Idealno za dinstanje, održavanje laganog vrenja, kuvanje i grilovanje (dugotrajno).

NIVO KORIŠĆENJA

5 − 9

−

Nula snaga OFF

Kuvanje – krčkanje – zgušnjavanje

– kremaste paste

Topljenje – otapanje Idealno za omekšavanje putera, sporo topljenje čokolade, otapanje malih komada.

Održavanje hrane toplom –

kremasti rižoto

−

Idealno za recepte sa sporijim kuvanjem (pirinač, sosove, pečenje, ribu) sa tečnostima (npr. voda, vino, supa, mleko) i za kremastu pastu.

Idealno za recepte sa sporim kuvanjem (količine ispod 1 litra: pirinač, sosovi, pečenje, riba) sa tečnostima (npr. voda, vino, čorba, mleko).

Idealno za održavanje toplim malih porcija tek skuvane hrane ili pribora za serviranje, kao i kremasti rižoto.

Ploca za kuvanje u režimu pripravnosti ili iskljucena (moguca preostala toplota po završetku kuvanja, naznaceno sa “H“).

Page 79

ODRŽAVANJE I ČIŠĆENJE

UPOZORENJE

• Nemojte koristiti uređaje za čišćenje parom.

• Pre čišćenja, uverite se da su zone za kuvanje isključene i da se ne prikazuje indikator preostale toplote (“H“).

Važno:

• Nemojte koristiti abrazivne sunđere ili strugače, jer bi mogli da oštete staklo.

• Nakon svake upotrebe, očistite ploču za kuvanje (kada je hladna) da biste uklonili naslage i eke od ostatka hrane.

• Površina koja se ne održava dovoljno čistom može umanjiti osetljivost dugmadi kontrolne table.

• Koristite strugač samo ako su ostaci zalepljeni za ploču za kuvanje. Sledite uputstva proizvođača strugača da biste izbegli grebanje stakla.

• Šećer ili hrana sa velikom količinom šećera mogu da oštete ploču za kuvanje i moraju se odmah ukloniti.

• So, šećer i pesak mogu da izgrebu staklenu površinu.

• Koristite mekanu krpu, upijajući ubrus ili posebno sredstvo za čišćenje ploče za kuvanje (pratite uputstva proizvođača).

• Prosipanja tečnosti u zonama za kuvanje mogu da izazovu pomeranje ili vibriranje šerpi.

• Dobro osušite ploču za kuvanje nakon čišćenja.

Ako CleanProtect logotip nalazi na staklu, ploča za kuvanje je tretirana CleanProtect tehnologijom. Ovaj ekskluzivni premaz obezbeđuje izvanredne rezultate čišćenja i duže održava površinu ploče sjajnom. Preporučuje se svakodnevno čišćenje nakon svake upotrebe.

Za čišćenje CleanProtect ploča za kuvanje sledite ove preporuke:

• Natopite zone koje je potrebno očistiti vodom vodeći računa da bude prekrivena cela zaprljana površina, ali pazite da ne prospete vodu na kontrolnu tablu.

• Za natapanje vodom:

• U normalnim uslovima, sačekajte najmanje 2 minuta.

• U slučajevima velike zaprljanosti, sačekajte najmanje 5 minuta.

• Ako se voda osuši na ploči, potrebno je ponoviti korak natapanja.

• Koristite neabrazivni sunđer za uklanjanje naslaga i osušite ploču nakon čišćenja.

OTKLANJANJE PROBLEMA

• Proverite da li je prekinuto električno napajanje.

• Ako me možete da isključite ploču za kuvanje nakon upotrebe, isključite je iz električne mreže.

• Ako se na displeju pojave alfanumeričke šifre dok je ploča za kuvanje uključena, uputstva potražite u sledećoj tabeli.

ŠIFRA ZA PRIKAZ OPIS MOGUĆI UZROCI REŠENJE

F0E1

F0E7

F0EA

F0E9

F0E2, F0E4, F0E6, F0E8, F0EC, F1E1, F2E1, F6E1, F6E3, F7E5, F7E6

d E

[kada je ploča za

kuvanje isključena]

npr.

[ zahtevanog nivoa

Nivo snage niži od

Posuđe je detektovano, ali nije kompatibilno sa traženom operacijom.

Pogrešno povezivanje kabla za napajanje.

Kontrolna tabla se isključuje zbog previsoke temperature.

Zona za kuvanje se isključuje kada su temperature previsoke.

Isključite ploču za kuvanje sa električne mreže. Sačekajte nekoliko sekundi i zatim ponovo priključite ploču za kuvanje sa strujnim napajanjem. Ukoliko se problem nastavi, pozovite servisni centar i navedite kôd greške koja se pojavljuje na displeju.

Ploča ne uključuje zagrevanje. Funkcije se ne uključuju.

Ploča za kuvanje ne dozvoljava da se posebna funkcija aktivira.

Ploča za kuvanje automatski podešava minimalni nivo snage kako bi obezbedila da se zona za kuvanje

]

može koristiti.

Posuđe nije dobro postavljeno na zoni za kuvanje ili nije kompatibilno sa jednom ili više zona za kuvanje.

Povezivanje kabla za napajanje nije tačno poput onog označenog u pasusu “PRIKLJUČIVANJE NA ELEKTRIČNO NAPAJANJE“.

Unutrašnja temperatura elektronskih delova je previsoka.

REŽIM ZA DEMONSTRACIJU uključen.

Regulator snage ograničava nivoe snage u skladu sa maksimalnom vrednošću podešenom za ploču za kuvanje.

Molimo vas obratite pažnju na sledeće: Prisustvo vode, tečnosti prosute iz šerpi ili drugih predmeta koji se nalaze na bilo kom od dugmadi ploče za kuvanje, može slučajno da aktivira ili deaktivira funkciju zaključavanja kontrolne table.

Dvaput pritisnite dugme On/O (Uključi/ Isključi) da biste uklonili šifru F0E1 i obnovili funkcionalnost zone za kuvanje. Zatim pokušajte da koristite posuđe sa drugom zonom za kuvanje ili koristite drugo posuđe.

Podesite vezu kabla za napajanje u skladu sa pasusom “PRIKLJUČIVANJE NA ELEKTRIČNO NAPAJANJE“.

Sačekajte da se ploča za kuvanje ohladi pre ponovne upotrebe.

Pre ponovnog korišćenja, sačekajte da se oblast za kuvanje ohladi.

Sledite uputstva u paragrafu “REŽIM ZA DEMONSTRACIJU“ .

Vidite paragraf “Podešavanje snage“.

Page 80

ZVUCI KOJI SE PROIZVODE TOKOM RADA

Type: XXXMod.: XXX

XXXXXXX XXXXXXX XXXXXXXXX

Prod.N. 86999XXXXXXX

Indukcione ploče za kuvanje mogu da pište ili škripe tokom normalnog rada. Ovi zvuci u stvari dolaze od posuđa i povezani su sa karakteristikama dna posuda (na primer, kada su dna napravljena od različitih slojeva materijala ili su nepravilna).

POSTPRODAJNI SERVIS

U cilju dobijanja sveobuhvatne pomoći i podrške, registrujte proizvod na

www.whirlpool.eu/register. PRE NEGO ŠTO POZOVETE POSTPRODAJNI SERVIS:

1. Proverite da li možete da rešite problem sami uz pomoć saveta datih

u odeljku OTKLANJANJE PROBLEMA.

2. Uključite pa isključite uređaj i proverite da li je kvar i dalje prisutan.

UKOLIKO I NAKON GORENAVEDENIH PROVERA KVAR I DALJE POSTOJI, OBRATITE SE NAJBLIŽEM POSTPRODAJNOM SERVISU.

Za dobijanje podrške, pozovite broj prikazan na garantnoj knjižici, ili sledite instrukcije na veb stranici www.whirlpool.eu.

Prilikom kontaktiranja našeg postprodajnog servisa za kupce potrebno je da navedete:

• kratak opis kvara;

• tip i tačan model uređaja;

XXXXXXXXXXXXXXXXXXXX

XXXXXXXXXXXXXXX

XXXXXXXXXXXXXXXXXXXXXX

Made in X

XXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXX

Ovi zvuci mogu da variraju u skladu sa tipom posuđa koje se koristi i od količine hrane koje sadrži i nisu znak da je nešto pogrešno.

• serijski broj (broj iza reči SN na pločici sa podacima koja se nalazi ispod uređaja). Serijski broj je takođe naveden u dokumentaciji;

Mod.

XXX XXX

Ind.C. XXXX XXXX XXXX

S.N. XXXX XXXX XXXX

• svoju punu adresu;

• svoj broj telefona.

Ukoliko su potrebne bilo kakve popravke, obratite se ovlašćenom postprodajnom servisu (kako biste bili sigurni da će se koristiti originalni rezervni delovi i da će popravke biti izvedene na pravi način).

U slučaju instaliranja koje je u nivou radne površine, pozovite postprodajni servis da biste zatražili komplet zavrtnjeva 4801 211 00112.

U slučaju ugradnje koja nije iznad ugradne pećnice, možete da pozovete postprodajni servis da biste kupili komplet razdelnika C00628720 (ploča za kuvanje od 60 i 65 cm) ili C00628721 (ploča za kuvanje od 77 cm). Ako ne želite da kupite komplet razdelnika, vodite računa da separator bude instaliran u skladu sa uputstvima za instalaciju.
