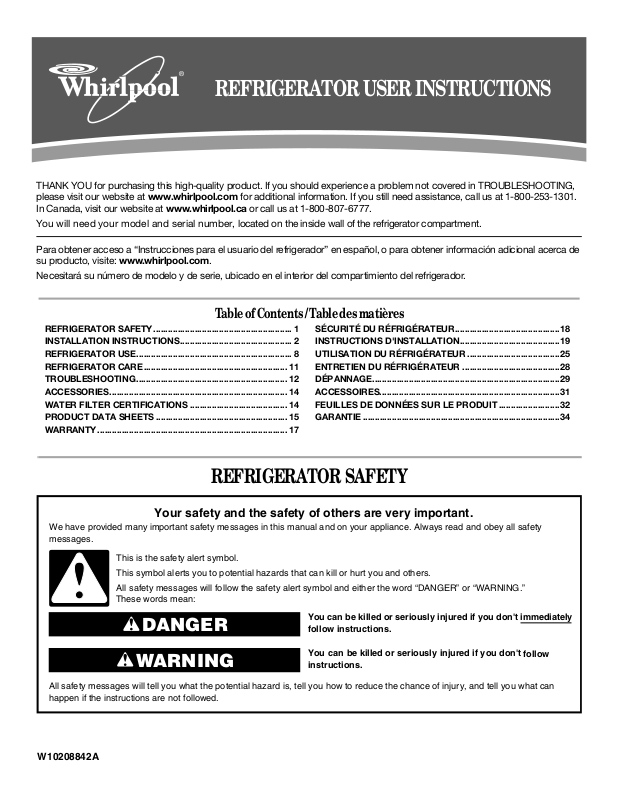

REFRIGERATOR USER INSTRUCTIONS

THANK YOU for purchasing this high-quality product. If you should experience a problem not covered in TROUBLESHOOTING, please visit our website at www.whirlpool.com for additional information. If you still need assistance, call us at 1-800-253-1301. In Canada, visit our website at www.whirlpool.ca or call us at 1-800-807-6777.

You will need your model and serial number, located on the inside wall of the refrigerator compartment.

Para obtener acceso a “Instrucciones para el usuario del refrigerador” en español, o para obtener información adicional acerca de su producto, visite: www.whirlpool.com.

Necesitará su número de modelo y de serie, ubicado en el interior del compartimiento del refrigerador.

Table of Contents / Table des matières

REFRIGERATOR SAFETY......................................................... 1

INSTALLATION INSTRUCTIONS.............................................. 2

REFRIGERATOR USE................................................................ 8

REFRIGERATOR CARE........................................................... 11

TROUBLESHOOTING.............................................................. 12

ACCESSORIES......................................................................... 14

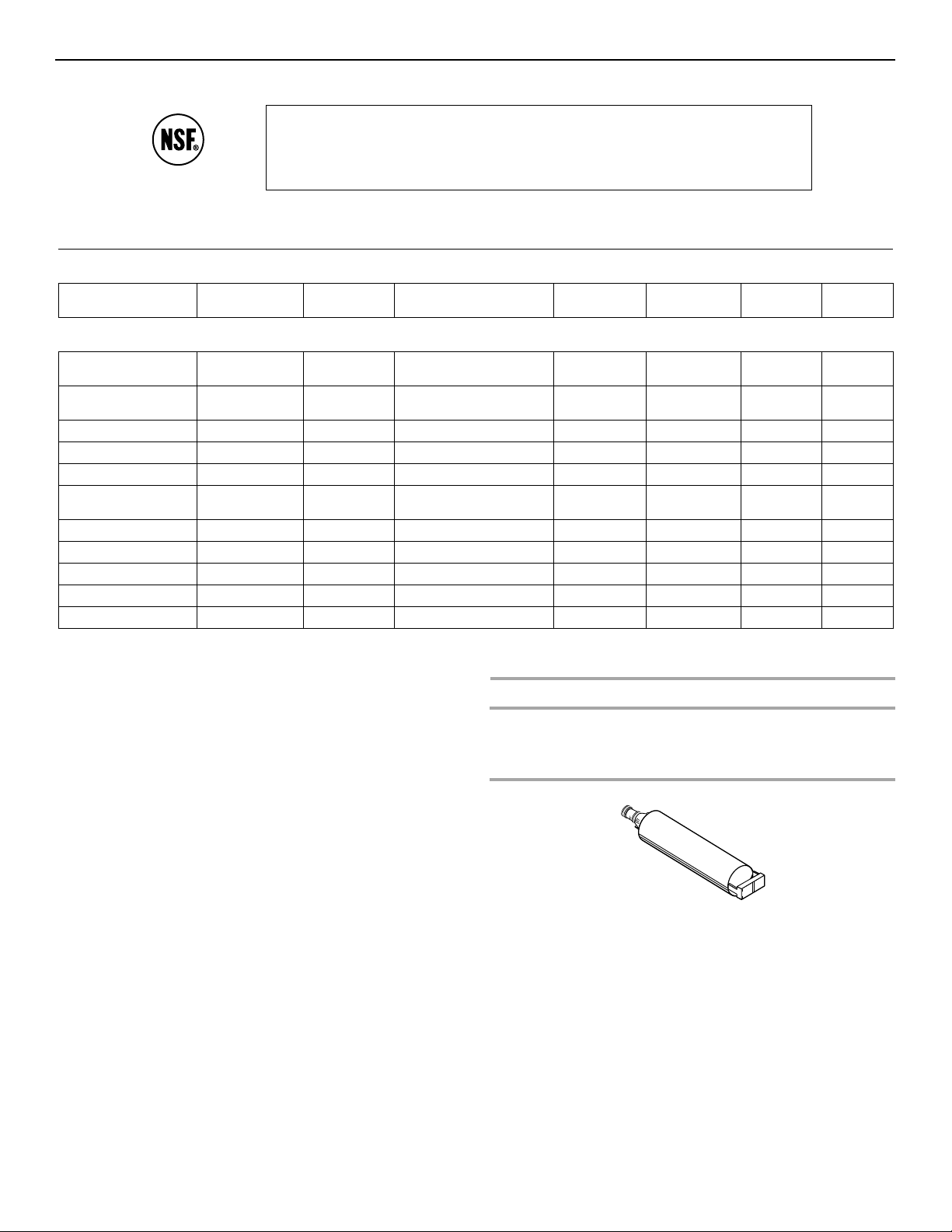

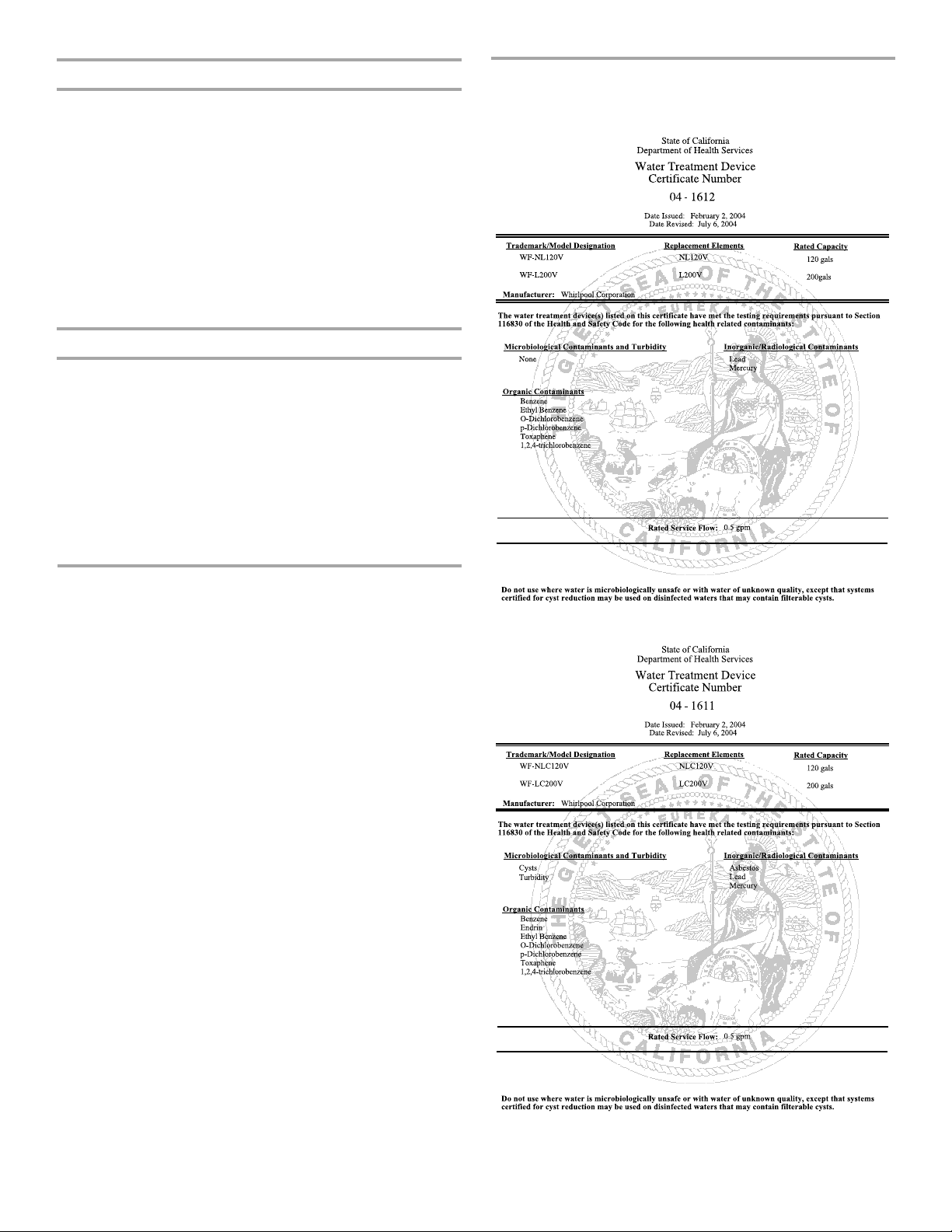

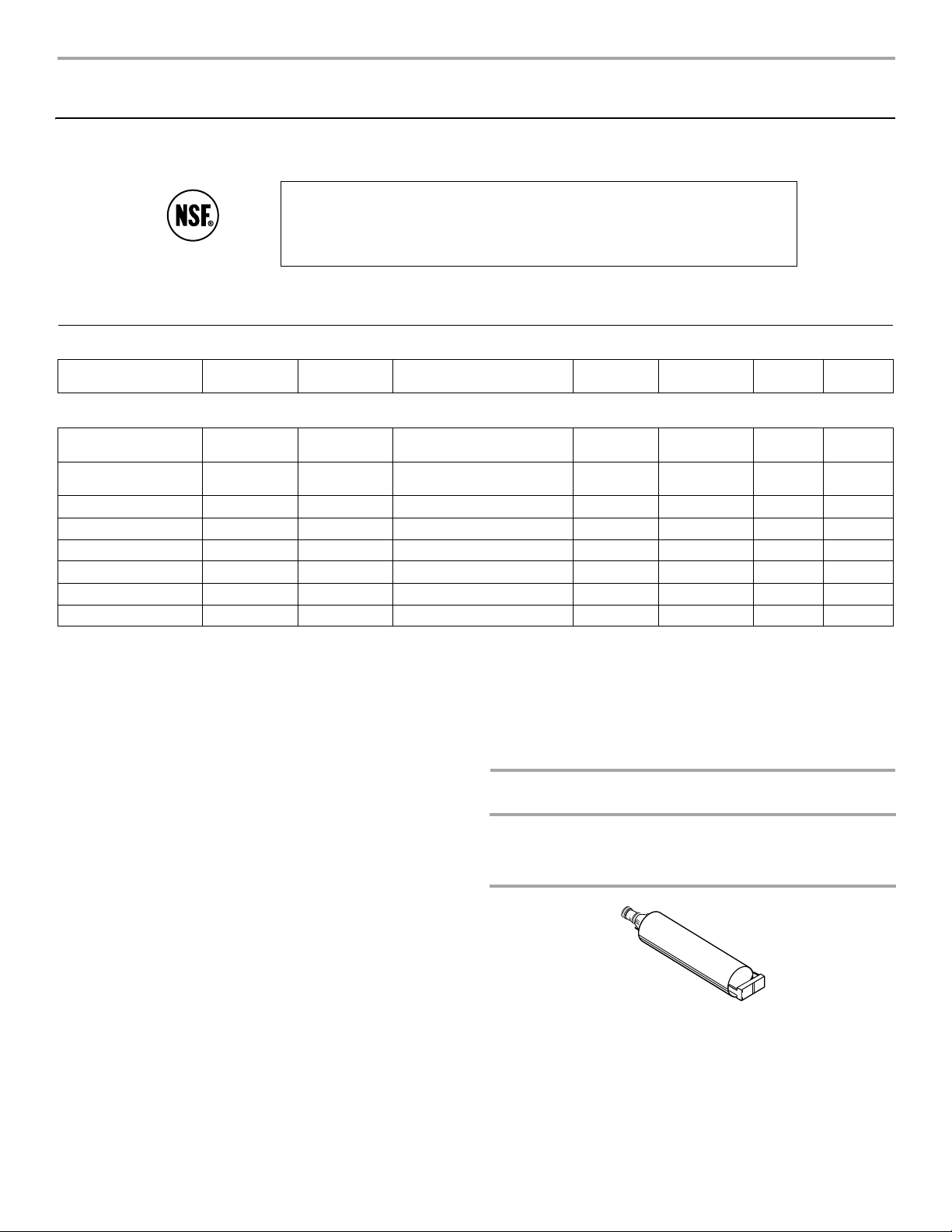

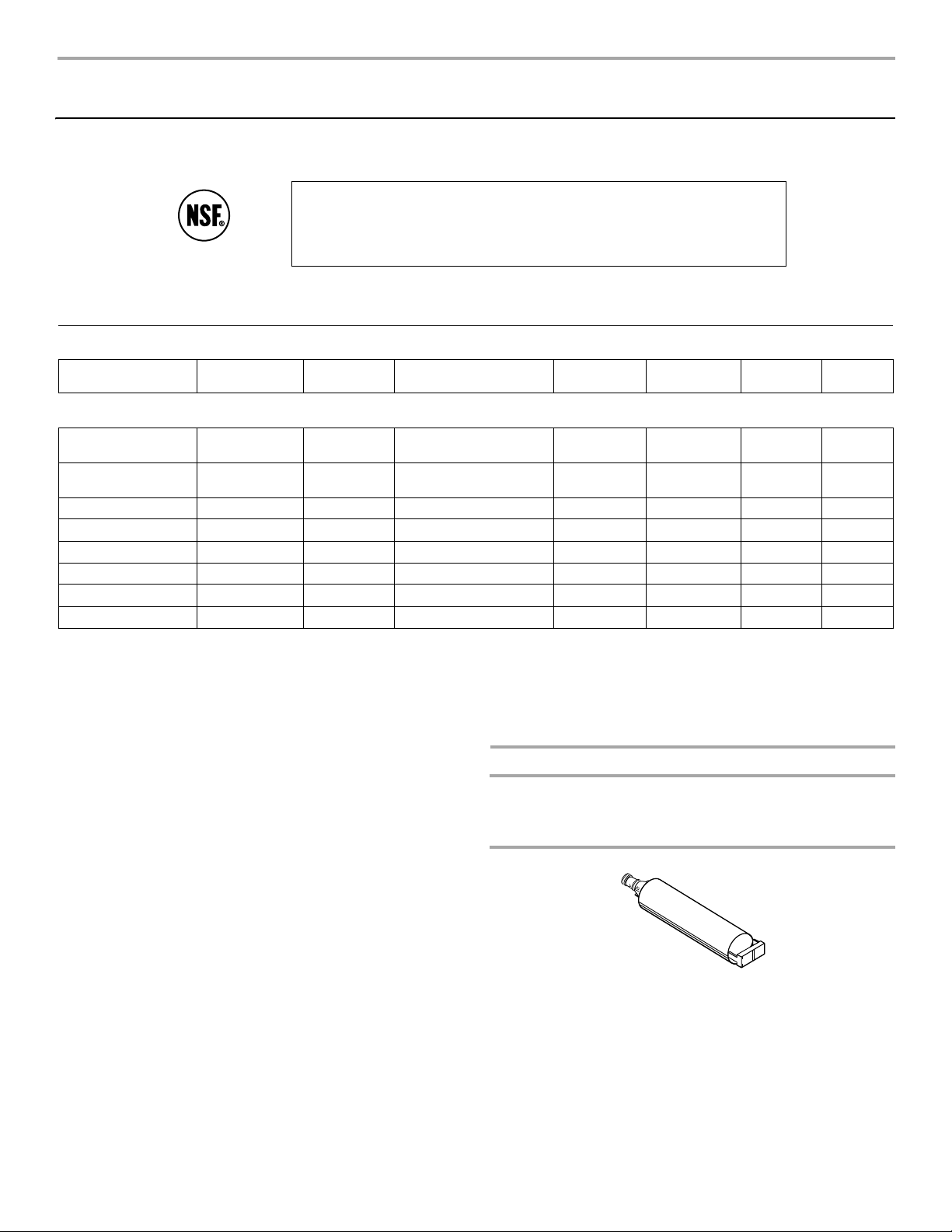

WATER FILTER CERTIFICATIONS ........................................ 14

PRODUCT DATA SHEETS ...................................................... 15

WARRANTY.............................................................................. 17

SÉCURITÉ DU RÉFRIGÉRATEUR...........................................18

INSTRUCTIONS D'INSTALLATION.........................................19

UTILISATION DU RÉFRIGÉRATEUR ......................................25

ENTRETIEN DU RÉFRIGÉRATEUR ........................................28

DÉPANNAGE.............................................................................29

ACCESSOIRES..........................................................................31

FEUILLES DE DONNÉES SUR LE PRODUIT.........................32

GARANTIE .................................................................................34

REFRIGERATOR SAFETY

Your safety and the safety of others are very important.

We have provided many important safety messages in this manual and on your appliance. Always read and obey all safety messages.

This is the safety alert symbol. This symbol alerts you to potential hazards that can kill or hurt you and others. All safety messages will follow the safety alert symbol and either the word “DANGER” or “WARNING.”

These words mean:

You can be killed or seriously injured if you don't immediately

DANGER

WARNING

All safety messages will tell you what the potential hazard is, tell you how to reduce the chance of injury, and tell you what can happen if the instructions are not followed.

W10208842A

follow instructions.

can be killed or seriously injured if you don't

You instructions.

Page 2

IMPORTANT SAFETY INSTRUCTIONS

To reduce the risk of fire, electric shock, or injury to persons when using the refrigerator, follow basic precautions,

WARNING:

including the following:

■

Plug into a grounded 3 prong outlet.

■

Do not remove ground prong.

■

Do not use an adapter.

■

Do not use an extension cord.

■

Disconnect power before servicing.

■

Replace all parts and panels before operating.

■

Remove doors from your old refrigerator.

Use nonflammable cleaner.

■

Keep flammable materials and vapors, such as gasoline,

away from refrigerator.

■

Use two or more people to move and install refrigerator.

■

Disconnect power before installing ice maker (on ice maker

kit ready models only).

SAVE THESE INSTRUCTIONS

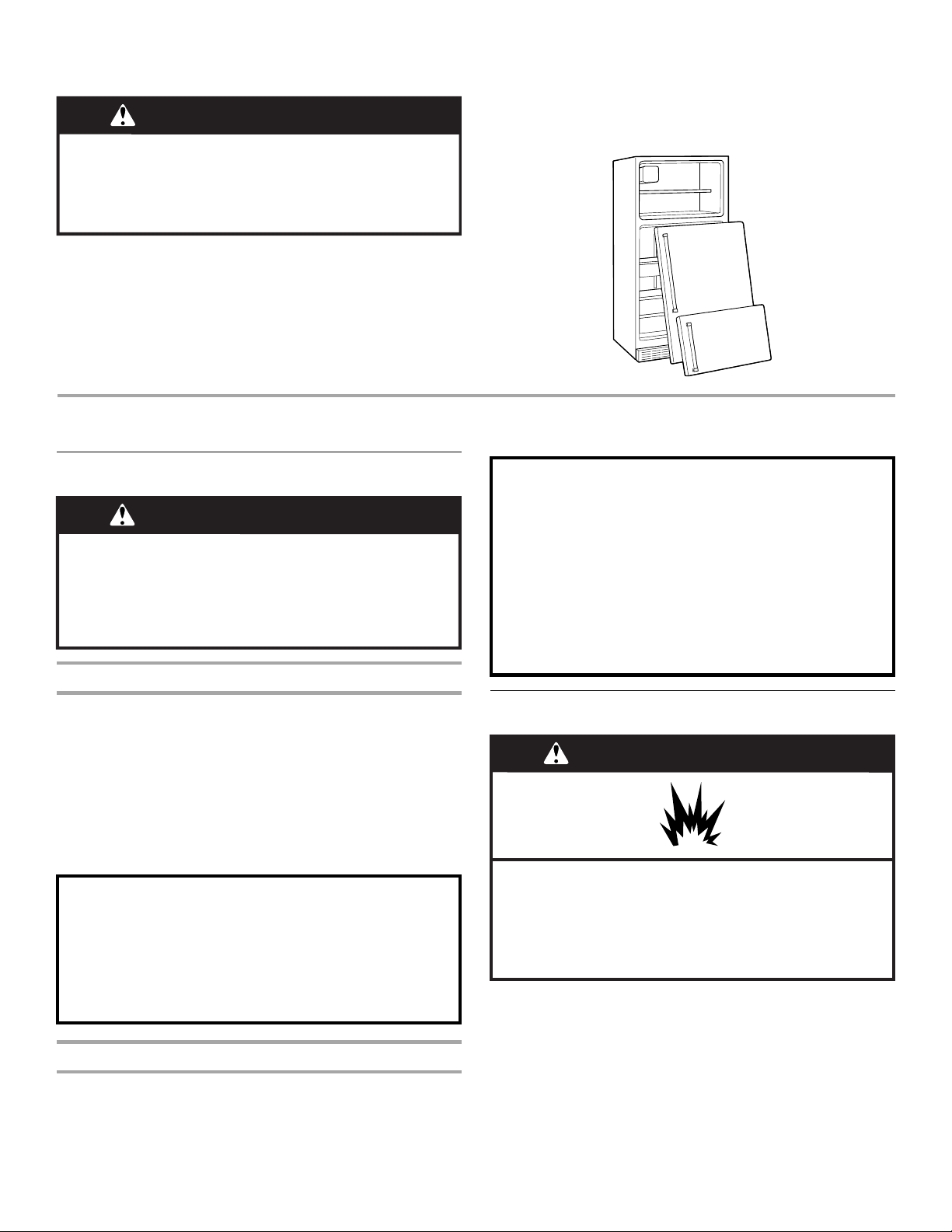

Proper Disposal of Your Old Refrigerator

WARNING

Suffocation Hazard Remove doors from your old refrigerator. Failure to do so can result in death or brain damage.

IMPORTANT: Child entrapment and suffocation are not problems of the past. Junked or abandoned refrigerators are still dangerous – even if they will sit for “just a few days.” If you are getting rid of your old refrigerator, please follow these instructions to help prevent accidents.

INSTALLATION INSTRUCTIONS

Unpack the Refrigerator

WARNING

Excessive Weight Hazard

Use two or more people to move and install refrigerator.

Failure to do so can result in back or other injury.

Before You Throw Away Your Old Refrigerator or Freezer:

■ Take off the doors.

■ Leave the shelves in place so that children may not easily

climb inside.

When Moving Your Refrigerator:

Your refrigerator is heavy. When moving the refrigerator for cleaning or service, be sure to protect the floor. Always pull the refrigerator straight out when moving it. Do not wiggle or “walk” the refrigerator when trying to move it, as floor damage could occur.

Remove the Packaging

Do not use sharp instruments, rubbing alcohol, flammable fluids, or abrasive cleaners to remove tape or glue. These products can damage the surface of your refrigerator. For more information, see “Refrigerator Safety.”

IMPORTANT: Do not remove the white foam air return insert from behind the control panel on the ceiling of the refrigerator. If the insert is removed, ice may migrate down from the freezer and cause icicles to form.

Clean Before Using

After you remove all of the package materials, clean the inside of your refrigerator before using it. See the cleaning instructions in “Refrigerator Care.”

Important information to know about glass shelves and covers:

Do not clean glass shelves or covers with warm water when they are cold. Shelves and covers may break if exposed to sudden temperature changes or impact, such as bumping. Tempered glass is designed to shatter into many small, pebble-size pieces. This is normal. Glass shelves and covers are heavy. Use special care when removing them to avoid impact from dropping.

Page 3

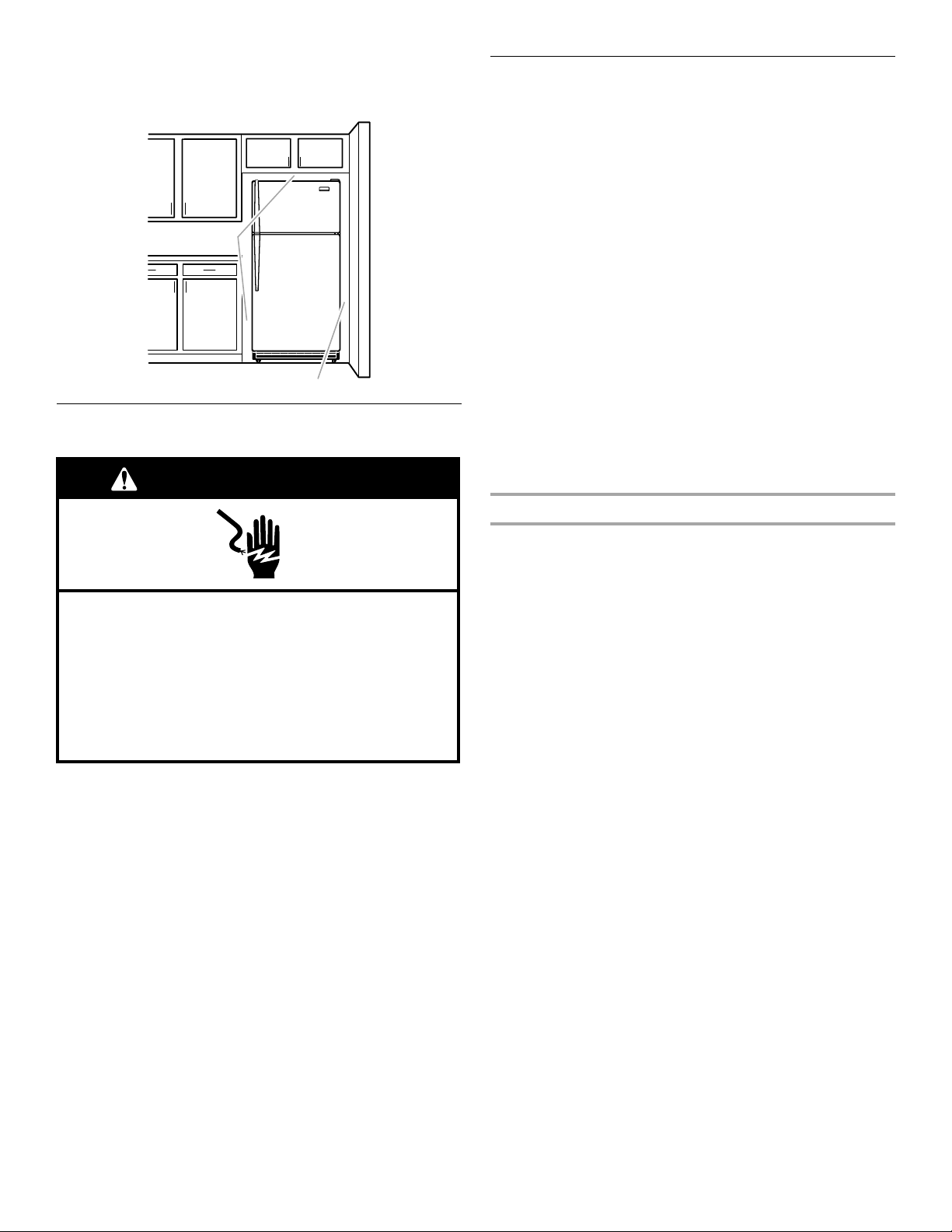

Location Requirements

Electrical Requirements

WARNING

Explosion Hazard

Keep flammable materials and vapors, such as gasoline, away from refrigerator.

Failure to do so can result in death, explosion, or fire.

To ensure proper ventilation for your refrigerator, allow for a ½" (1.25 cm) space on each side and at the top. When installing your refrigerator next to a fixed wall, leave 2" (5.08 cm) minimum on the hinge side (some models require more) to allow for the door to swing open. If your refrigerator has an ice maker, allow extra space at the back for the water line connections.

NOTE: It is recommended that you do not install the refrigerator near an oven, radiator, or other heat source. Do not install the refrigerator in a location where the temperature will fall below 55°F (13°C).

2" (1.25 cm)

WARNING

Electrical Shock Hazard Plug into a grounded 3 prong outlet. Do not remove ground prong. Do not use an adapter. Do not use an extension cord. Failure to follow these instructions can result in death,

fire, or electrical shock.

Before you move your refrigerator into its final location, it is important to make sure you have the proper electrical connection.

Recommended Grounding Method

A 115 Volt, 60 Hz., AC only, 15- or 20-amp fused, grounded electrical supply is required. It is recommended that a separate circuit serving only your refrigerator be provided. Use an outlet that cannot be turned off by a switch. Do not use an extension cord.

NOTE: Before performing any type of installation, cleaning, or removing a light bulb, turn the control (Thermostat, Refrigerator or Freezer Control depending on the model) to OFF and then disconnect the refrigerator from the electrical source. When you are finished, reconnect the refrigerator to the electrical source and reset the control (Thermostat, Refrigerator or Freezer Control depending on the model) to the desired setting. See “Using the Controls.”

2" (5.08 cm)

Water Supply Requirements

Gather the required tools and parts before starting installation. Read and follow the instructions provided with any tools listed here.

TOOLS NEEDED:

■ Flat-blade screwdriver

■ ⁷⁄₁₆" (11.11 mm) and ¹⁄₂" (12.7 mm)

open-end or two adjustable wrenches

NOTE: Your refrigerator dealer has a kit available with a ¹⁄₄" (6.35 mm) saddle-type shutoff valve, a union, and copper tubing. Before purchasing, make sure a saddle-type valve complies with your local plumbing codes. Do not use a piercing-type or ³⁄₁₆" (4.76 mm) saddle valve which reduces water flow and clogs more easily.

IMPORTANT:

■ All installations must meet local plumbing code requirements.

■ Use copper tubing and check for leaks. Install copper tubing

only in areas where the household temperatures will remain above freezing.

■ ¹⁄₄" (6.35 mm) nut

driver

■ ¹⁄₄" (6.35 mm) drill bit

■ Cordless drill

Page 4

Water Pressure

A cold water supply with water pressure of between 30 and 120 psi (207 and 827 kPa) is required to operate the water dispenser and ice maker. If you have questions about your water pressure, call a licensed, qualified plumber.

Reverse Osmosis Water Supply

IMPORTANT: The pressure of the water supply coming out of a

reverse osmosis system going to the water inlet valve of the refrigerator needs to be between 30 and 120 psi (207 and 827 kPa).

If a reverse osmosis water filtration system is connected to your cold water supply, the water pressure to the reverse osmosis system needs to be a minimum of 40 to 60 psi (276 to 414 kPa).

If the water pressure to the reverse osmosis system is less than 40 to 60 psi (276 to 414 kPa):

■ Check to see whether the sediment filter in the reverse

osmosis system is blocked. Replace the filter if necessary.

■ Allow the storage tank on the reverse osmosis system to refill

after heavy usage.

■ If your refrigerator has a water filter, it may further reduce the

water pressure when used in conjunction with a reverse osmosis system. Remove the water filter. See “Water Filtration System.”

If you have questions about your water pressure, call a licensed, qualified plumber.

Connect the Water Supply

Read all directions before you begin. IMPORTANT: If you turn the refrigerator on before the water line

is connected, turn the ice maker OFF.

6. Fasten the shutoff valve to the cold water pipe with the pipe

clamp. Be sure the outlet end is solidly in the ¹⁄₄" (6.35 mm) drilled hole in the water pipe and that the washer is under the pipe clamp. Tighten the packing nut. Tighten the pipe clamp screws slowly and evenly so washer makes a watertight seal. Do not overtighten or you may crush the copper tubing.

7. Slip the compression sleeve and compression nut onto the

copper tubing as shown. Insert the end of the tubing into the outlet end squarely as far as it will go. Screw compression nut onto outlet end with adjustable wrench. Do not overtighten.

8. Place the free end of the tubing in a container or sink, and

turn ON the main water supply. Flush the tubing until water is clear. Turn OFF the shutoff valve on the water pipe. Coil the copper tubing.

Connect to Refrigerator

Style 1

1. Unplug refrigerator or disconnect power.

2. Attach the copper tube to the valve inlet using a compression

nut and sleeve as shown. Tighten the compression nut. Do not overtighten.

3. Use the tube clamp on the back of the refrigerator to secure

the tubing to the refrigerator as shown. This will help avoid damage to the tubing when the refrigerator is pushed back against the wall.

4. Turn shutoff valve ON.

5. Check for leaks. Tighten any connections (including

connections at the valve) or nuts that leak.

A B

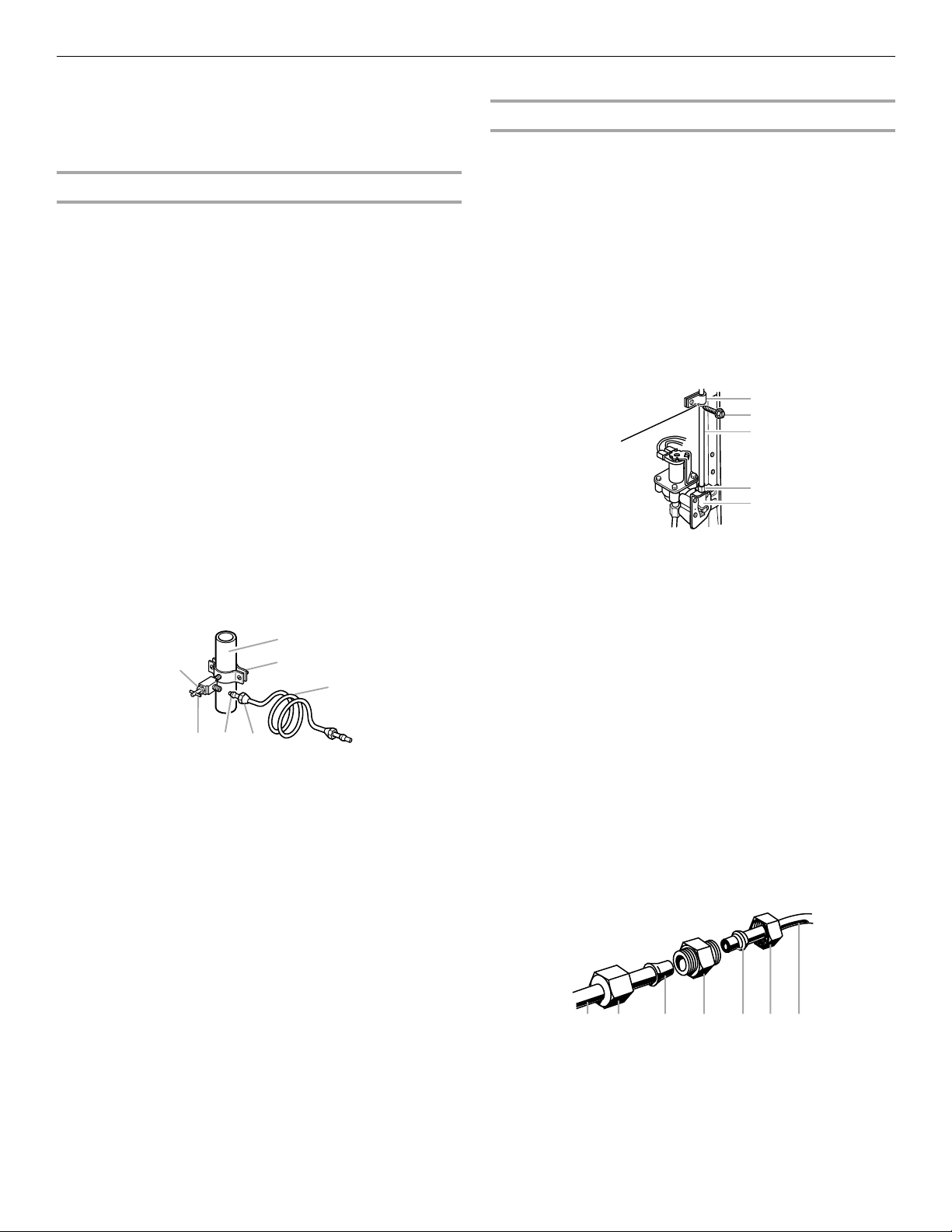

Connect to Water Line

1. Unplug refrigerator or disconnect power.

2. Turn OFF main water supply. Turn ON nearest faucet long

enough to clear line of water.

3. Locate a ½" to 1¹⁄₄" (1.25 cm to 3.18 cm) vertical cold water

pipe near the refrigerator.

IMPORTANT:

■ Make sure it is a cold water pipe.

■ Horizontal pipe will work, but drill on the top side of the

pipe, not the bottom. This will help keep water away from the drill and normal sediment from collecting in the valve.

4. Determine the length of copper tubing you need. Measure

from the connection on the lower left rear of refrigerator to the water pipe. Add 7 ft. (2.1 m) to allow for cleaning. Use ¹⁄₄" (6.35 mm) O.D. (outside diameter) copper tubing. Be sure both ends of copper tubing are cut square.

5. Using a cordless drill, drill a ¹⁄₄" hole in the cold water pipe

you have selected.

A. Cold water pipe B. Pipe clamp C. Copper tubing D. Compression nut

DEF

E. Compression sleeve F. Shutoff valve

G. Packing nut

D E

A. Tube clamp B. Tube clamp screw C. Copper tubing

D. Compression nut

E. Valve inlet

6. The ice maker is equipped with a built-in water strainer. If

your water conditions require a second water strainer, install it in the ¹⁄₄" (6.35 mm) water line at either tube connection. Obtain a water strainer from your nearest appliance dealer.

Style 2

1. Unplug refrigerator or disconnect power.

2. Remove and discard the black nylon plug from the gray water

tube on the rear of the refrigerator.

3. If the gray water tube supplied with the refrigerator is not long

enough, a ¹⁄₄" x ¹⁄₄" (6.35 mm x 6.35 mm) coupling is needed in order to connect the water tubing to an existing household water line. Thread the provided nut onto the coupling on the end of the copper tubing.

NOTE: Tighten the nut by hand. Then tighten it with a wrench two more turns. Do not overtighten.

A B C D E F G

A. Refrigerator water tubing B. Nut (provided) C. Bulb

D. Coupling (provided)

E. Ferrule (purchased) F. Nut ( pur c ha se d)

G.Household water line

Page 5

4. Turn shutoff valve ON.

A B

5. Check for leaks. Tighten any nuts or connections (including

connections at the valve) that leak.

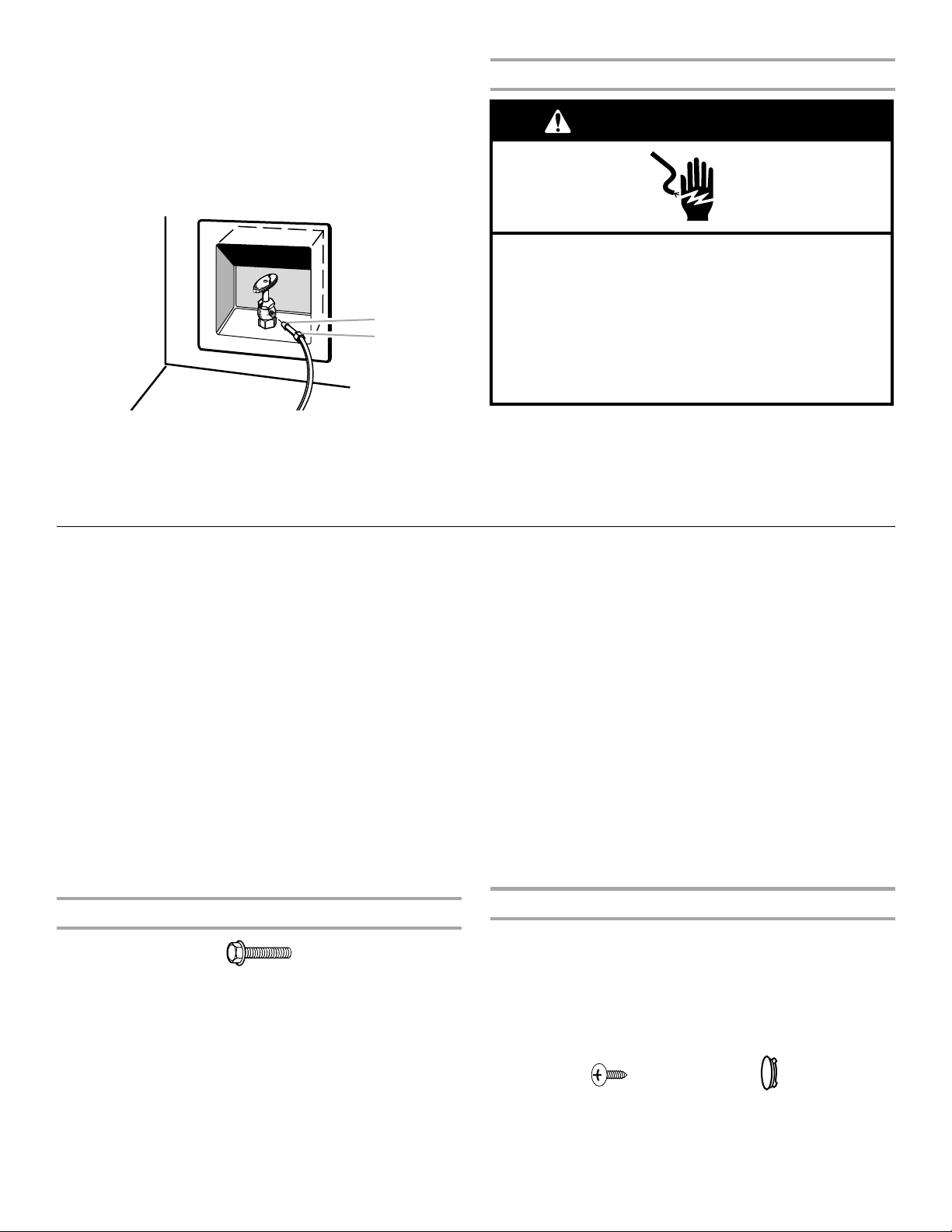

Style 3

1. Unplug refrigerator or disconnect power.

2. Remove and discard the black nylon plug from the gray water

tube on the rear of the refrigerator.

3. Thread the provided nut onto the water valve as shown. NOTE: Tighten the nut by hand. Then tighten it with a wrench

two more turns. Do not overtighten.

Refrigerator Doors

TOOLS NEEDED: ⁵⁄₁₆" hex-head socket wrench, #2 Phillips screwdriver, flat-blade screwdriver, ⁵⁄₁₆" open-end wrench, flat 2" putty knife.

IMPORTANT:

■ Unplug refrigerator or disconnect power.

■ Turn off the water supply to the refrigerator. If there is water in

the dispenser’s water line, some spilling may occur during door swing reversal.

■ Remove food and any adjustable door or utility bins from

doors.

■ If you only want to remove and replace the doors, see

“Remove Doors and Hinges” and “Replace Doors and Hinges.”

■ All graphics referenced in the following instructions are

included later in this section after “Final Steps.”

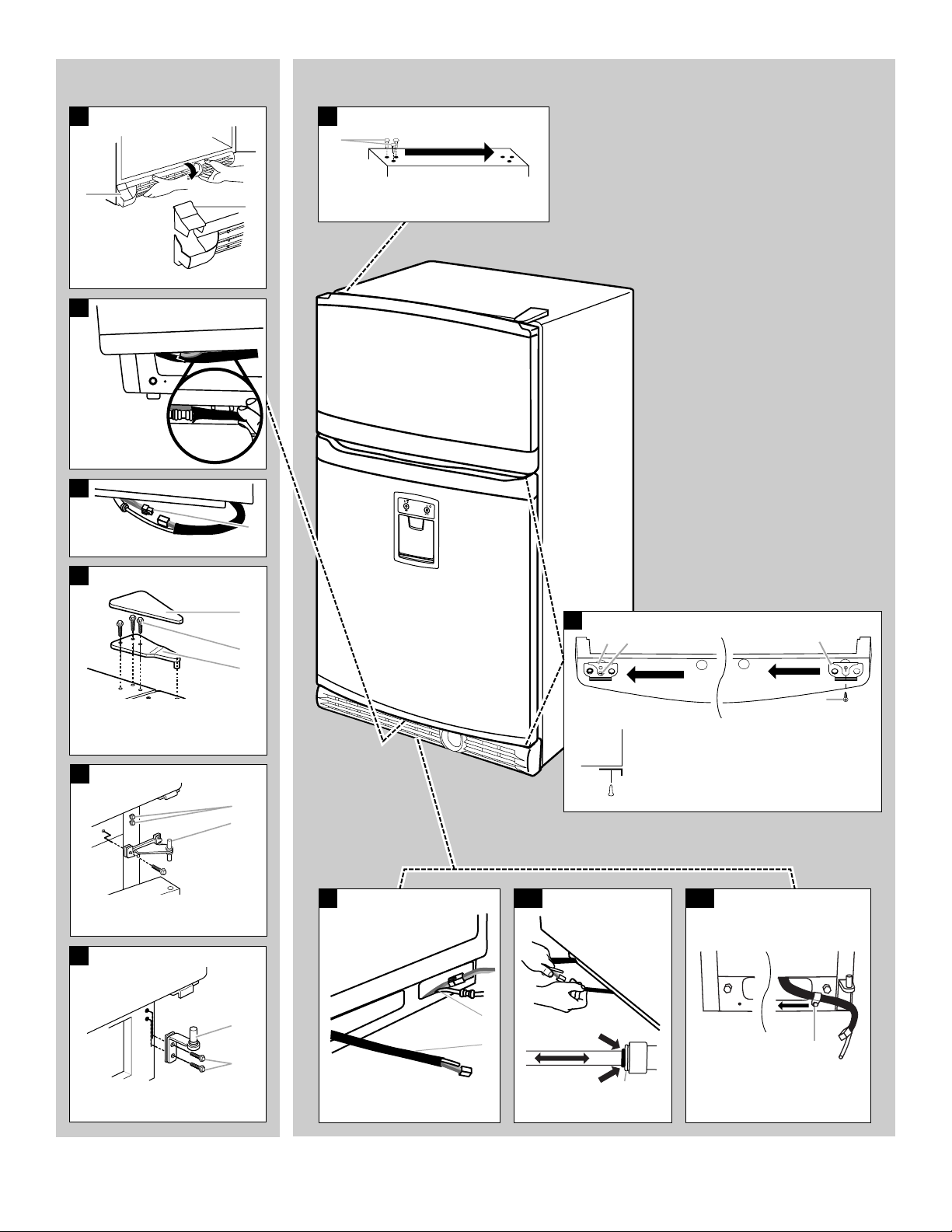

Remove Doors and Hinges

A. Bulb B. Nut (provided)

4. Turn shutoff valve ON.

5. Check for leaks. Tighten any nuts or connections (including

connections at the valve) that leak.

Complete the Installation

WARNING

Electrical Shock Hazard Plug into a grounded 3 prong outlet. Do not remove ground prong. Do not use an adapter. Do not use an extension cord. Failure to follow these instructions can result in death,

fire, or electrical shock.

1. Plug into a grounded 3 prong outlet.

2. Flush the water system. See “Water Dispenser.” NOTE: Allow 24 hours to produce the first batch of ice. Discard

the first three batches of ice produced. Allow 3 days to completely fill ice container.

⁵⁄₁₆

" Hex-head hinge screw

1. Unplug refrigerator or disconnect power.

2. Turn off the water supply to the refrigerator.

3. Open the refrigerator door and remove the base grille from

the bottom front of the refrigerator. See Graphic 1.

4. Close the refrigerator door and keep both doors closed until

you are ready to lift them free from the cabinet. NOTE: Provide additional support for the doors while the

hinges are being moved. Do not depend on the door magnets to hold the doors in place while you are working.

5. Pull the water dispenser wire/tube assembly out of the

channel on the bottom of the refrigerator door. See Graphic 2.

6. Disconnect the wiring plug. See Graphic 3.

7. Disconnect the water dispenser tubing. Press the red outer

ring against the face of the fitting and pull the dispenser tubing free. See Graphic 10.

NOTE: There may be water in the dispenser tubing if the dispenser has been used.

8. Remove the parts for the top hinge. See Graphic 4. Lift the

freezer door free from the cabinet.

9. Remove the ⁵⁄₁₆" hex-head screw from the center rail. Loosen

the two screws on the side just enough to remove the center hinge. Remove the center hinge. Replace the center rail screw. See Graphic 5.

10. Lift the refrigerator door free from the cabinet.

11. Remove the parts for the bottom hinge. See Graphic 6.

Page 6

Reverse Doors (optional)

Replace Doors and Hinges

IMPORTANT:

■ If you want to reverse your doors so that they open in the

opposite direction, follow these steps. If you are not reversing the doors, see “Replace Doors and Hinges.”

■ The the graphics shown are for a right-hand swing

refrigerator (hinges factory installed on the right).

Round-Head

Handle Screw

Door Handle

Screw Hole Plug

Right-Hand Swing to Left-Hand Swing

If the door hinges were factory installed on the right-hand side of the refrigerator, follow these steps.

1. Remove cabinet hinge hole plugs from the cabinet top and

move them to opposite side hinge holes. See Graphic 7.

2. Remove door stop from both the freezer and refrigerator

doors and place them on the opposite side. See Graphic 8.

3. On the bottom of the refrigerator door, move the wire/tube

assembly so the connector points toward the opposite (bottom-hinge) side. See Graphic 2.

4. Locate the water dispenser wire/tube assembly behind the

left-hand side of the bottom rail. Break the tape and pull the loose end out from the bottom rail. See Graphic 9.

5. Unscrew the hose clip from the right-hand side of the bottom

rail and remove it. Replace the hose clip (with the tab pointing down) on the left-hand side wire/tube assembly. See Graphic 11.

IMPORTANT: Do not completely tighten the hose clip to the bottom rail at this time.

6. Connect the right-hand side dispenser wire/tube assembly to

the connectors located near the right-hand side of the water filter. Push the connectors and wire/tube assembly behind the bottom rail. See Graphic 9.

7. Go to “Replace Doors and Hinges.”

NOTE: Graphics and steps may be reversed if the door swing is

reversed.

1. Assemble the parts for the bottom hinge as shown. Tighten all

screws. See Graphic 6.

2. Replace the refrigerator door. NOTE: Provide additional support for the doors while the

hinges are being moved. Do not depend on the door magnets to hold the doors in place while you are working.

3. Remove the ⁵⁄₁₆" hex-head screw from the center rail. Loosen the two screws on the side just enough to replace the center hinge. Replace the center hinge and center rail screw. Tighten all screws. See Graphic 5.

4. Reconnect the wiring plug. See Graphic 3.

5. Reconnect the water dispenser tubing by pushing the tubing

into the fitting until it stops and the black mark touches the face of the red outer ring. See Graphic 10.

6. Gently push the wire/tube assembly into the clips on the bottom of the refrigerator door. See Graphic 2.

7. Replace the freezer door.

8. Assemble the parts for the top hinge as shown. Do not tighten

completely. See Graphic 4.

9. Line up the doors so that the bottom of the freezer door aligns evenly with the top of the refrigerator door. Tighten all screws.

10. Open the refrigerator door a full 120°. Locate the black electrical tape on the wire/tube assembly. Make sure the hose clip is covering the tape and tighten the hose clip completely. See Graphic 11.

Final Steps

1. Check all holes to make sure that hole plugs and screws are in

place. Reinstall top hinge cover. See Graphic 4.

2. If the door swing is reversed, remove the bottom hinge cover from the left-hand side of the base grille and replace it on the opposite side. Replace the base grille. See Graphic 1.

Left-Hand Swing to Right-Hand Swing

If the refrigerator doors have already been reversed to left-hand swing and you wish to change back to a right-hand swing, follow these steps.

1. Remove cabinet hinge hole plugs from the cabinet top and

move them to opposite side hinge holes. See Graphic 7.

2. Remove door stop from both the freezer and refrigerator

doors and place them on the opposite side. See Graphic 8.

3. On the bottom of the refrigerator door, move the wire/tube

assembly so the connector points toward the opposite (bottom-hinge) side. See Graphic 2.

4. Push the left-hand side dispenser wire/tube assembly behind

the bottom rail. It will not be reconnected. See Graphic 9.

5. Unscrew the hose clip from the left-hand side of the bottom

rail and remove it. Replace the hose clip (with the tab pointing down) on the right-hand side wire/tube assembly. See Graphic 11.

IMPORTANT: Do not completely tighten the hose clip to the bottom rail at this time.

6. Disconnect the dispenser tubing and wiring plug from the

connectors located near the right-hand side of the water filter. Push the wiring plug and connector tube behind the bottom rail. They will not be reconnected. The wire/tube assembly will reconnect later with the door. See Graphic 10.

7. Go to “Replace Doors and Hinges.”

WARNING

Electrical Shock Hazard Plug into a grounded 3 prong outlet. Do not remove ground prong. Do not use an adapter. Do not use an extension cord. Failure to follow these instructions can result in death,

fire, or electrical shock.

3. Plug into a grounded 3 prong outlet.

4. Turn on the water supply to the refrigerator. NOTE: Make sure the water dispenser tube connections, at the

bottom of the refrigerator door, are fully tightened.

5. Flush the water system. See “Water Filtration System.”

6. If the dispenser light is not working, recheck the wiring plug

connection.

7. Return all removable door parts to doors and food to refrigerator.

Page 7

Door Removal &

Replacement

Base Grille

Door Swing Reversal (optional)

A. Bottom Hinge Cover

A. Wiring Plug

Top Hinge

A. Cabinet Hinge Hole Plugs

Front View

A. Top Hinge Cover

/16" Hex-Head Hinge Screws

B. C. Top Hinge

Center Hinge

/16" Hex-Head Hinge Screws

A. B. Center Hinge

Bottom Hinge

A. Bottom Hinge

/16" Hex-Head Hinge Screws

Side View

A. Door Stop B. Door Stop Screw

A B

9 10 11

A. Right Wire/Tube B. Left Wire/Tube

A. Red Outer Ring

A. Hose Clip

Page 8

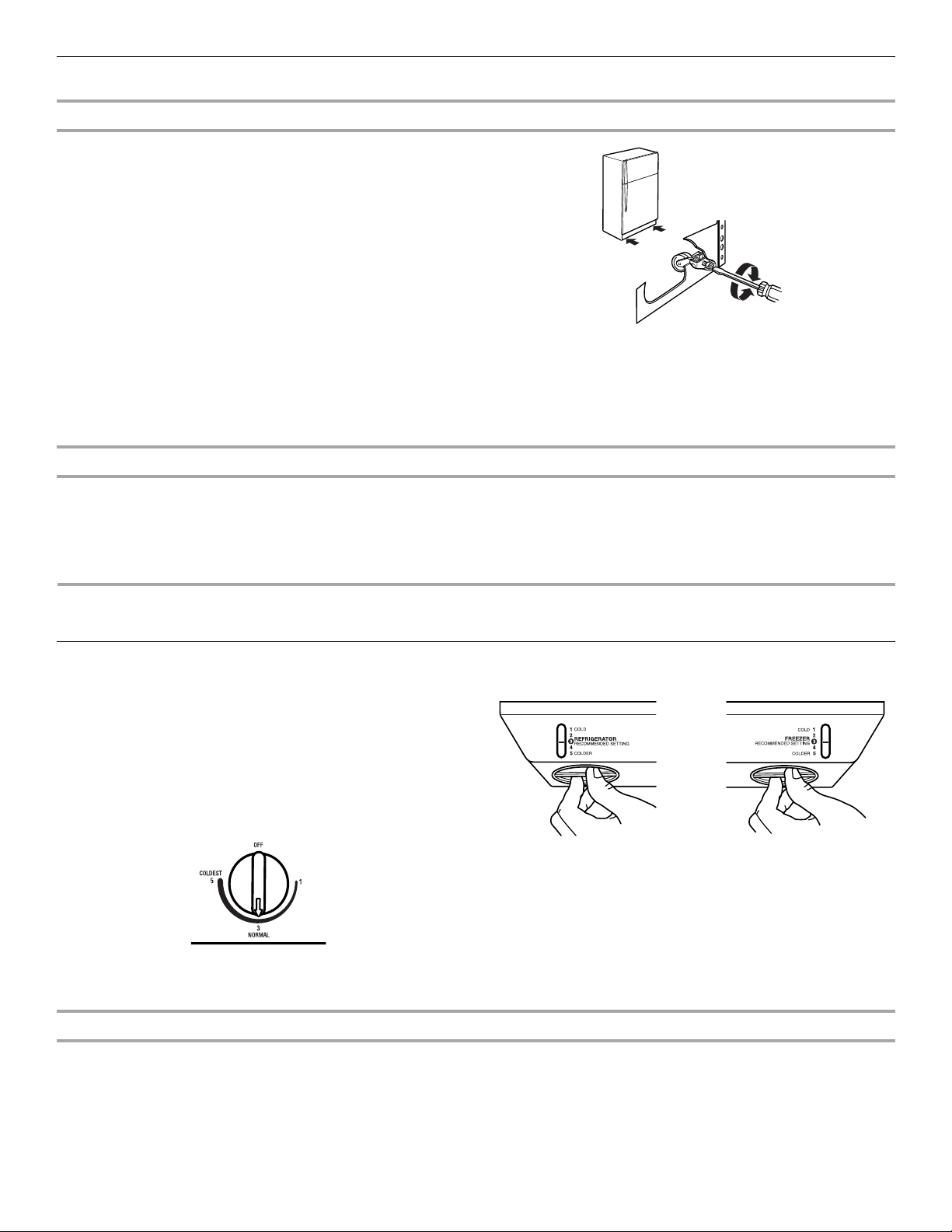

Adjust the Doors

Door Closing

Your refrigerator has two front adjustable rollers – one on the right and one on the left. If your refrigerator seems unsteady or you want the doors to close easier, adjust the refrigerator's tilt using the instructions below.

1. Remove the base grille. See the Base Grille graphic in

“Refrigerator Doors.” The two leveling screws are part of the front roller assemblies which are at the base of the refrigerator on either side.

2. Use a screwdriver to adjust the leveling screws. Turn the

leveling screw to the right to raise that side of the refrigerator or turn the leveling screw to the left to lower that side. It may take several turns of the leveling screws to adjust the tilt of the refrigerator.

NOTE: Having someone push against the top of the refrigerator takes some weight off the leveling screws and rollers. This makes it easier to adjust the screws.

Align Doors

3. Open both doors again to make sure that they close as easily

as you like. If not, tilt the refrigerator slightly more to the rear by turning both leveling screws to the right. It may take several more turns, and you should turn both leveling screws the same amount.

4. Replace the base grille.

If the space between your doors looks uneven, you can adjust it using the instructions below:

1. Pry off the top hinge cover.

2. Loosen the top hinge screws using a ⁵⁄₁₆" socket or wrench.

REFRIGERATOR USE

Using the Controls

For your convenience, your refrigerator controls are preset at the factory. When you first install your refrigerator, make sure that the controls are still preset to the mid-settings as shown.

NOTE: To turn your refrigerator off, turn the refrigerator control to the word OFF or until the word OFF appears. Your product will not cool when the refrigerator control is set to OFF.

Mid-setting “3”

3. Have someone hold the door in place or put a spacer

between the doors while you tighten the top hinge screws.

4. Replace the top hinge cover.

Adjusting Controls

The mid-settings indicated in the previous section should be correct for normal household usage. The controls are set correctly when milk or juice is as cold as you like and when ice cream is firm.

If the temperature is too warm or too cold in the refrigerator or freezer, first check the air vents to be sure they are not blocked.

If you need to adjust temperatures, use the settings listed in the chart below as a guide. On models with two controls, adjust the refrigerator temperature first. Wait at least 24 hours between adjustments and then recheck the temperatures.

CONDITION/REASON: ADJUSTMENT:

REFRIGERATOR too warm REFRIGERATOR or

FREEZER too warm/too little ice

TEMPERATURE Control one setting higher

FREEZER or TEMPERATURE Control one setting higher

MAX ice production switch

IMPORTANT:

■ Give your refrigerator time to cool down completely before

adding food. It is best to wait 24 hours before you put food into the refrigerator.

■ If you add food before the refrigerator has cooled completely,

your food may spoil. Adjusting the Refrigerator and Freezer Controls to a higher (colder) than recommended setting will not cool the compartments any faster.

REFRIGERATOR too cold REFRIGERATOR or

TEMPERATURE Control one setting lower

FREEZER too cold FREEZER or TEMPERATURE

Control one setting lower

Page 9

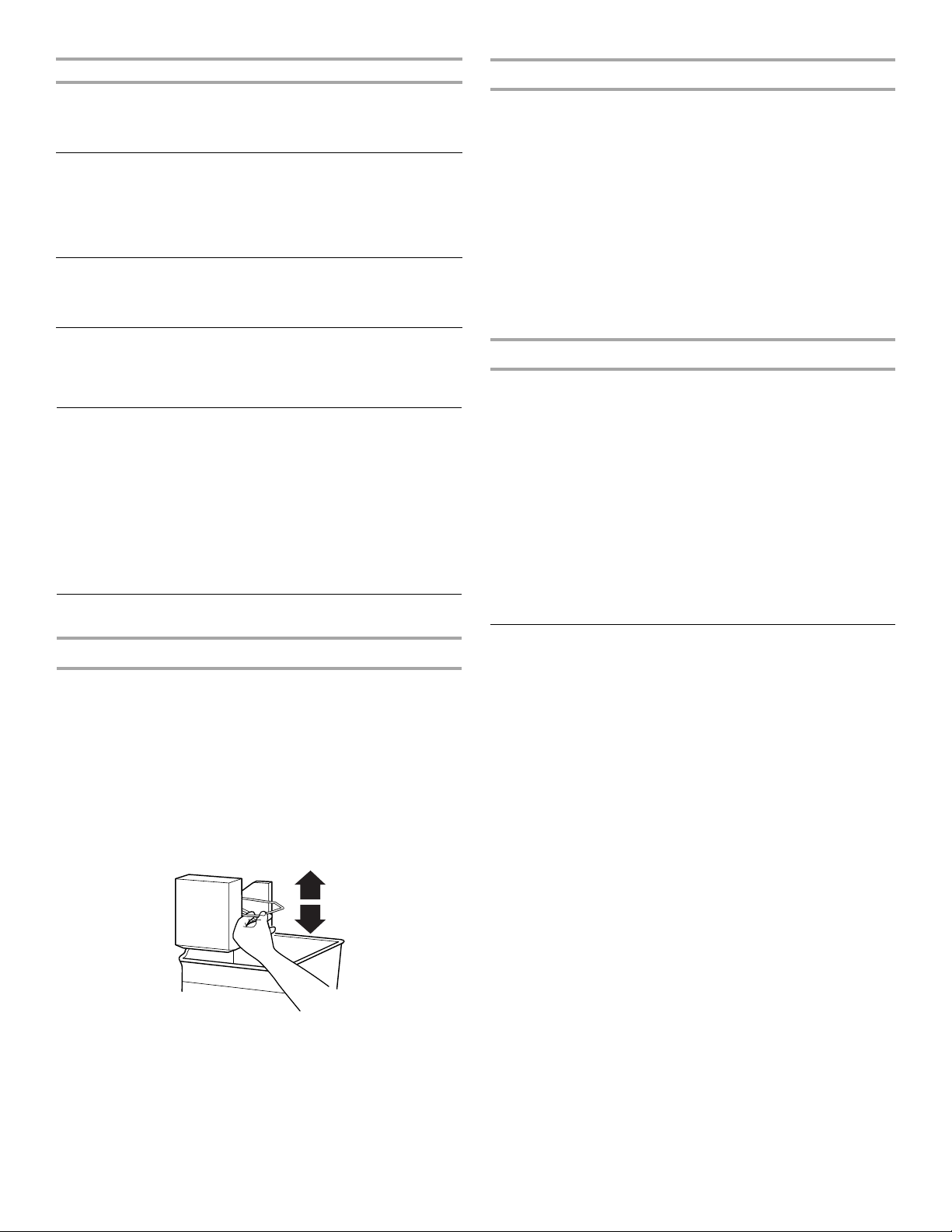

Crisper Humidity Control

You can control the amount of humidity in the moisture-sealed crisper. Adjust the control to any setting between LOW and HIGH.

Ice Maker

Turning the Ice Maker On/Off

To turn the ice maker ON, simply lower the wire shutoff arm. To manually turn the ice maker OFF, lift the wire shutoff arm to the

OFF (arm up) position and listen for the click. NOTE: Your ice maker has an automatic shutoff. As ice is made,

the ice cubes will fill the ice storage bin and the ice cubes will raise the wire shutoff arm to the OFF (arm up) position. Do not force the wire shutoff arm up or down.

Ice Production Rate

(on some models)

LOW (open) for best storage of fruits and vegetables with skins. HIGH (closed) for best storage of fresh, leafy vegetables.

■ Allow 24 hours to produce the first batch of ice. Discard the

first three batches of ice produced.

■ The ice maker should produce approximately 8 to 12 batches

of ice in a 24-hour period.

Remember

■ The quality of your ice will be only as good as the quality of

the water supplied to your ice maker. Avoid connecting the ice maker to a softened water supply. Water softener chemicals (such as salt) can damage parts of the ice maker and lead to poor quality ice. If a softened water supply cannot be avoided, make sure the water softener is operating properly and is well maintained.

Water Dispenser

IMPORTANT:

■ After connecting the refrigerator to a water source, flush the

water system. Use a sturdy container to depress and hold the water dispenser lever for 5 seconds, then release it for 5 seconds. Repeat until water begins to flow. Once water begins to flow, continue depressing and releasing the dispenser lever (5 seconds on, 5 seconds off) for an additional 2 minutes. This will flush air from the filter and water dispensing system. Additional flushing may be required in some households. As air is cleared from the system, water may spurt out of the dispenser.

■ To increase ice production, lower the freezer and refrigerator

temperature. See “Using the Controls.” Wait 24 hours between adjustments.

■ For maximum ice production (on some models), push the

switch to ICE PLUS. The ice maker should produce 16 to 20 batches of ice in a 24-hour period in the Ice Plus mode.

■ Do not use anything sharp to break up the ice in the bin. This

can cause damage to the ice container and the dispenser mechanism.

■ Do not store anything on top of or in the ice maker or ice bin.

NOTE: After 4 minutes of continuous dispensing, the dispenser will stop dispensing to avoid flooding. To continue dispensing, remove the glass and press the dispensing paddle again.

■ When the refrigerator compartment door is open, the

dispenser will not dispense water and the dispenser control panel will not display or receive input. The previous settings will be retained.

Dispense Water

1. Press a sturdy glass against the paddle to start dispensing.

2. Release pressure on the paddle and be sure the water has

stopped dispensing before removing the glass.

NOTE: Water may have an off-flavor if you do not use the dispenser periodically. Dispense enough water every week to maintain a fresh supply.

Page 10

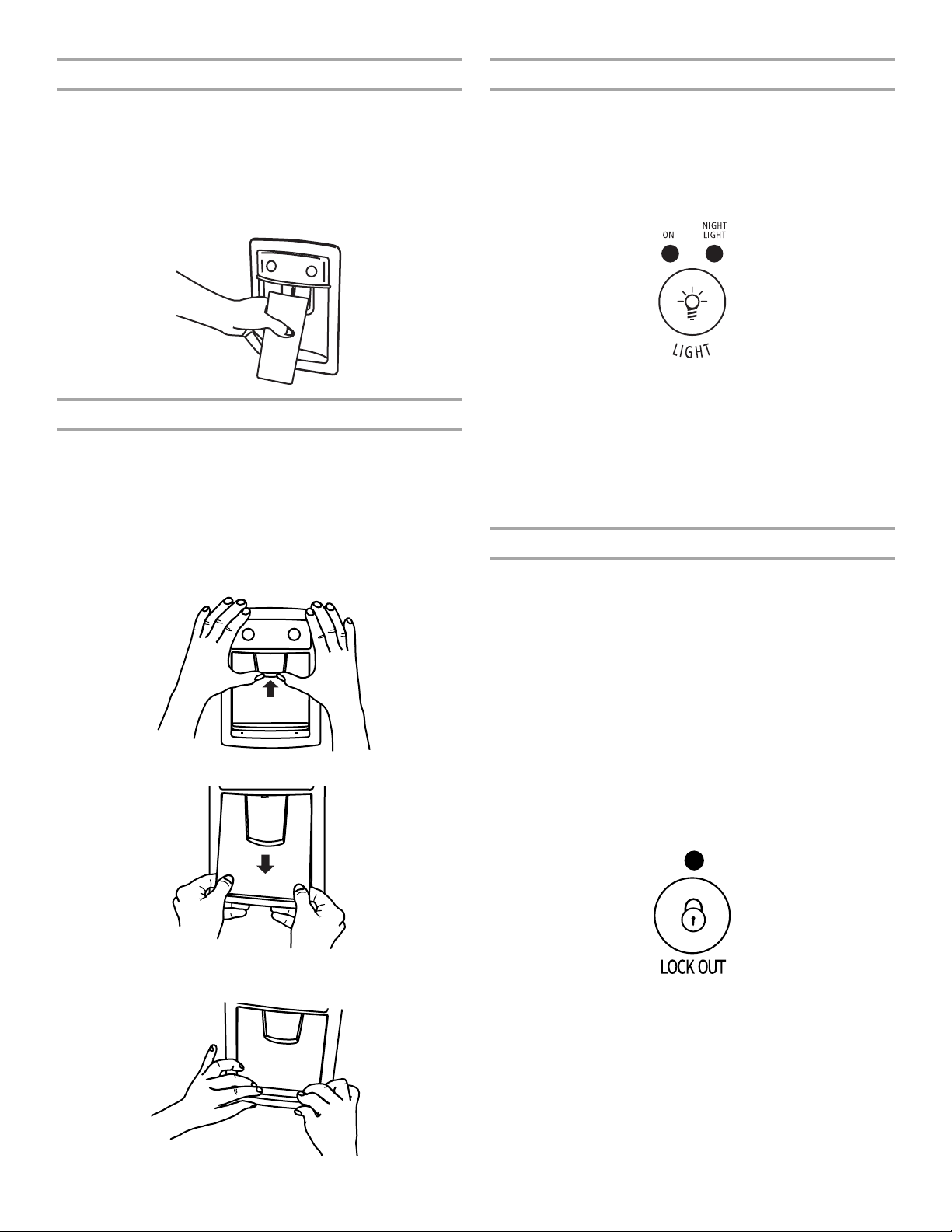

Remove and Replace Dispenser Paddle

The Dispenser Light

The removable paddle is designed to catch small spills and allow for easy cleaning. There is no drain in the paddle. The paddle can be removed from the dispenser to be emptied or cleaned.

IMPORTANT: Press and hold LOCK OUT for 2 seconds to activate the dispenser lock feature before removing the dispenser paddle. See “The Dispenser Lock.”

1. Press up on the dispenser paddle, as shown, to release.

2. Pull down on the dispenser paddle to remove.

The dispenser light turns on automatically when you press the paddle to dispense water. If you want the light to be on continuously, press the light bulb button, located on the left-hand side of the dispenser control panel, for either ON or NIGHT LIGHT.

NOTE: The dispenser lights are LEDs which do not need to be changed.

ON: Press the light bulb button once to turn on the dispenser light. The green indicator will appear below ON.

NIGHT LIGHT: Press the light bulb button a second time to select the night light mode. The green indicator will appear below NIGHT LIGHT. The dispenser light will automatically adjust to become brighter as the room brightens, dimmer as the room darkens.

OFF: Press the light bulb button a third time to turn the dispenser light off.

The Dispenser Lock

3. Replace the dispenser paddle by firmly snapping it into the

dispenser cover as shown.

Water Filtration System

Do not use with water that is microbiologically unsafe or of unknown quality without adequate disinfection before or after the system. Systems certified for cyst reduction may be used on disinfected waters that may contain filterable cysts.

The water dispenser can be locked for easy cleaning or to avoid unintentional dispensing by small children and pets.

NOTE: The lock feature does not shut off power to the product, to the ice maker, or to the dispenser light. It simply deactivates the dispenser paddle.

To Lock the Dispenser: Press and hold the LOCK OUT button for 2 seconds until the red

indicator appears. The water dispenser and the dispenser control panel will not work.

To Unlock the Dispenser:

Press and hold the lock button for 2 seconds until the indicator disappears. Then continue to dispense water as usual.

Water Filter Status Light (on some models)

The water filter status light will help you know when to change your water filter. The light will change from green to yellow. This tells you that it is almost time to change the filter. It is recommended that you replace the water filter when the status light changes to red OR water flow to your water dispenser or ice maker decreases noticeably. The filter should be replaced at least every 6 months depending on your water quality and usage.

After changing the water filter, reset the water filter status light. The status light will change from red to green when the system is reset.

Page 11

Non-Indicator Water Filter (on some models)

WARMER

COOLER

RECOMMENDED SETTING

REFRIGERATOR

WARMER

COOLER

RECOMMENDED SETTING

FREEZER

ALLOW 24 HOURS BETWEEN ADJUSTMENTS

Using the Dispenser Without the Water Filter

If your refrigerator does not have the water filter status light, you should change the water filter cartridge at least every 6 months depending on your water quality and usage. If the water flow to the water dispenser or ice maker decreases noticeably before 6 months have passed, replace the water filter more often.

REFRIGERATOR CARE

Cleaning

WARNING

Explosion Hazard Use nonflammable cleaner. Failure to do so can result in death, explosion, or fire.

Both the refrigerator and freezer sections defrost automatically. However, clean both sections about once a month to avoid buildup of odors. Wipe up spills immediately.

IMPORTANT:

■ Because air circulates between both sections, any odors

formed in one section will transfer to the other. You must thoroughly clean both sections to eliminate odors. To avoid odor transfer and drying out of food, wrap or cover foods tightly.

■ For stainless steel models, stainless steel is corrosion-

resistant and not corrosion-proof. To help avoid corrosion of your stainless steel, keep your surfaces clean by using the following cleaning instructions.

To Clean Your Refrigerator:

NOTE: Do not use abrasive or harsh cleaners such as window

sprays, scouring cleansers, flammable fluids, muriatic acid, cleaning waxes, concentrated detergents, bleaches or cleansers containing petroleum products on exterior surfaces (doors and cabinet), plastic parts, interior and door liners or gaskets. Do not use paper towels, scouring pads, or other harsh cleaning tools.

You can run the dispenser without a water filter. Your water will not be filtered.

1. Remove the water filter.

2. Slide the cap off the end of the filter and replace the cap in

the base grille. IMPORTANT: Do not discard the cap. It is part of your

refrigerator. Keep the cap to use with the replacement filter.

1. Unplug refrigerator or disconnect power.

2. Hand wash, rinse, and dry removable parts and interior

surfaces thoroughly. Use a clean sponge or soft cloth and a mild detergent in warm water.

3. Clean the exterior surfaces. Painted metal: Wash painted metal exteriors with a clean,

soft cloth or sponge and a mild detergent in warm water. Rinse surfaces with clean, warm water and dry immediately to avoid water spots.

Stainless steel: Wash stainless steel surfaces with a clean, soft cloth or sponge and a mild detergent in warm water. Rinse surfaces with clean, warm water and dry immediately to avoid water spots.

NOTE: When cleaning stainless steel, always wipe with the grain to avoid cross-grain scratching.

4. There is no need for routine condenser cleaning in normal home operating environments. If the environment is particularly greasy or dusty, or there is significant pet traffic in the home, the condenser should be cleaned every 2 to 3 months to ensure maximum efficiency.

If you need to clean the condenser:

■ Remove the base grille.

■ Use a vacuum cleaner with a soft brush to clean the grille,

the open areas behind the grille and the front surface area of the condenser.

■ Replace the base grille when finished.

5. Plug in refrigerator or reconnect power.

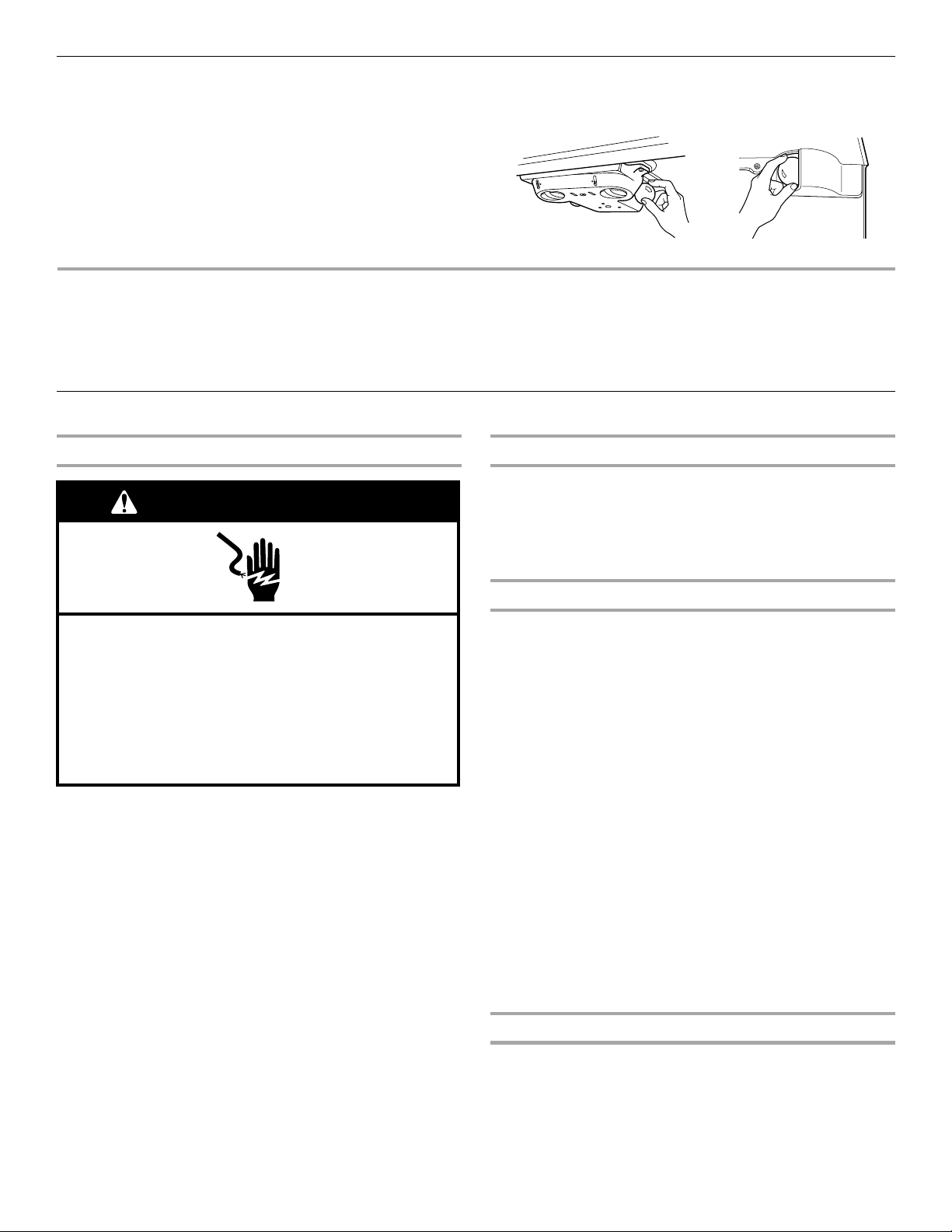

Changing the Light Bulbs

NOTE: Not all bulbs will fit your refrigerator. Be sure to replace the bulb with an appliance bulb of the same size, shape, and wattage.

1. Unplug refrigerator or disconnect power.

2. Remove the bulb from behind the control panel in the

refrigerator or from behind the light shield in the freezer (on some models). Replace it with an appliance bulb of the same wattage.

3. Plug in refrigerator or reconnect power.

WARMER

F E R

C E R

O O C

FREEZER

N I T T

E S D

D N E

M O C

E R

T A R

E G I

G IN T

T E

S D E

D N

E M M

E L O

O C

T N E

T S U

J D

N E E

W T E

B S R

U O

H 4 2

W O L

L A

R E

Page 12

TROUBLESHOOTING

First try the solutions suggested here or visit our website and reference FAQs (Frequently Asked Questions)

to possibly avoid the cost of a service call.

In the U.S.A., www.whirlpool.com In Canada, www.whirlpool.ca

Refrigerator Operation

The refrigerator will not operate

WARNING

Electrical Shock Hazard Plug into a grounded 3 prong outlet. Do not remove ground prong. Do not use an adapter. Do not use an extension cord. Failure to follow these instructions can result in death,

fire, or electrical shock.

■ Power cord unplugged? Plug into a grounded 3 prong

outlet.

■ Is outlet working? Plug in a lamp to see if the outlet is

working.

■ Household fuse blown or circuit breaker tripped? Replace

the fuse or reset the circuit breaker.

■ Controls on? Make sure the refrigerator controls are on. See

“Using the Controls.”

■ New installation? Allow 24 hours following installation for the

refrigerator to cool completely. NOTE: Adjusting the temperature controls to coldest setting

will not cool either compartment more quickly.

The refrigerator seems noisy

Refrigerator noise has been reduced over the years. Due to this reduction, you may hear intermittent noises from your new refrigerator that you did not notice from your old model. Below are listed some normal sounds with explanations.

■ Buzzing - heard when the water valve opens to fill the ice

maker

■ Pulsating - fans/compressor adjusting to optimize

performance

■ Hissing/Rattling - flow of refrigerant, movement of water

lines, or from items placed on top of the refrigerator

■ Sizzling/Gurgling - water dripping on the heater during

defrost cycle

■ Popping - contraction/expansion of inside walls, especially

during initial cool-down

■ Water running - may be heard when water melts during the

defrost cycle and runs into the drain pan

■ Creaking/Cracking - occurs as ice is being ejected from the

ice maker mold.

The doors will not close completely

■ Door blocked open? Move food packages away from door.

■ Bin or shelf in the way? Push bin or shelf back in the correct

position.

The doors are difficult to open

WARNING

The motor seems to run too much

Your new refrigerator may run longer than your old one due to its high-efficiency compressor and fans. The unit may run even longer if the room is warm, a large food load is added, doors are opened often, or if the doors have been left open.

Explosion Hazard Use nonflammable cleaner. Failure to do so can result in death, explosion, or fire.

■ Gaskets dirty or sticky? Clean gaskets and contact surfaces

with mild soap and warm water. Rinse and dry with soft cloth.

Page 13

Temperature and Moisture

Temperature is too warm

■ New installation? Allow 24 hours following installation for the

refrigerator to cool completely.

■ Door(s) opened often or left open? Allows warm air to enter

refrigerator. Minimize door openings and keep doors fully closed.

■ Large load of food added? Allow several hours for

refrigerator to return to normal temperature.

■ Controls set correctly for the surrounding conditions?

Adjust the controls a setting colder. Check temperature in 24 hours. See “Using the Controls.”

Ice and Water

The ice maker is not producing ice or not enough ice

■ Refrigerator connected to a water supply and the supply

shutoff valve turned on? Connect refrigerator to water supply and turn water shutoff valve fully open.

■ Kink in the water source line? A kink in the line can reduce

water flow. Straighten the water source line.

■ Ice maker turned on? Make sure wire shutoff arm or switch

(depending on model) is in the ON position.

■ New installation? Wait 24 hours after ice maker installation

for ice production to begin. Wait 72 hours for full ice production.

■ Freezer door closed completely? Firmly close the freezer

compartment door. If the freezer compartment door will not close all the way, see “The doors will not close completely,” earlier in this section.

■ Large amount of ice recently removed? Allow 24 hours for

ice maker to produce more ice.

■ Ice cube jammed in the ice maker ejector arm?

Remove ice from the ejector arm with a plastic utensil.

■ Water filter installed on the refrigerator? Remove filter and

operate ice maker. If ice volume improves, then the filter may be clogged or incorrectly installed. Replace filter or reinstall it correctly.

■ Reverse osmosis water filtration system connected to

your cold water supply? This can decrease water pressure. See “Water Supply Requirements.”

The ice cubes are hollow or small

NOTE: This is an indication of low water pressure.

■ Water shutoff valve not fully open? Turn the water shutoff

valve fully open.

■ Kink in the water source line? A kink in the line can reduce

water flow. Straighten the water source line.

■ Water filter installed on the refrigerator? Remove filter and

operate ice maker. If ice quality improves, then the filter may be clogged or incorrectly installed. Replace filter or reinstall it correctly.

■ Reverse osmosis water filtration system connected to

your cold water supply? This can decrease water pressure. See “Water Supply Requirements.”

■ Questions remain regarding water pressure? Call a

licensed, qualified plumber.

There is interior moisture buildup

NOTE: Some moisture build-up is normal.

■ Humid room? Contributes to moisture build-up.

■ Door(s) opened often or left open? Allows humid air to

enter refrigerator. Minimize door openings and keep doors fully closed.

Off-taste, odor or gray color in the ice

■ New plumbing connections? New plumbing connections

can cause discolored or off-flavored ice.

■ Ice stored too long? Discard ice. Wash ice bin. Allow

24 hours for ice maker to make new ice.

■ Odor transfer from food? Use airtight, moisture proof

packaging to store food.

■ Are there minerals (such as sulfur) in the water? A water

filter may need to be installed to remove the minerals.

■ Water filter installed on the refrigerator? Gray or dark

discoloration in ice indicates that the water filtration system needs additional flushing. Flush the water system before using a new water filter. Replace water filter when indicated. See “Water Filtration System.”

The water dispenser will not operate properly

■ Refrigerator connected to a water supply and the supply

shutoff valve turned on? Connect refrigerator to water supply and turn water shutoff valve fully open.

■ Kink in the water source line? Straighten the water source

line.

■ New installation? Flush and fill the water system. See “Water

Dispenser.”

■ Is the water pressure at least 30 psi (207 kPa)? The water

pressure to the home determines the flow from the dispenser. See “Water Supply Requirements.”

■ Water filter installed on the refrigerator? Remove filter and

operate dispenser. If water flow increases, the filter may be clogged or incorrectly installed. Replace filter or reinstall it correctly.

■ Refrigerator door closed completely? Close the door

firmly. If it does not close completely, see “The doors will not close completely,” earlier in this section.

■ Recently removed or reversed the doors? Make sure the

water dispenser wire/tube assembly has been properly reconnected at the bottom of the refrigerator door. See “Refrigerator Doors.”

■ Reverse osmosis water filtration system connected to

your cold water supply? This can decrease water pressure. See “Water Supply Requirements.”

Page 14

Water is leaking from the dispenser system

NOTE: One or two drops of water after dispensing is normal.

■ Glass not being held under the dispenser long enough?

Hold the glass under the dispenser 2 to 3 seconds after releasing the dispenser lever.

■ New installation? Flush the water system. See “Water

Dispenser.”

■ Recently changed water filter? Flush the water system. See

“Water Dispenser.”

■ Water on the floor near the base grille? Make sure the

water dispenser tube connections, at the bottom of the refrigerator door, are fully tightened. See “Refrigerator Doors.”

Water from the dispenser is warm

NOTE: Water from the dispenser is only chilled to 50°F (10°C).

■ New installation? Allow 24 hours after installation for the

water supply to cool completely.

■ Recently dispensed large amount of water? Allow

24 hours for water supply to cool completely.

■ Water not been recently dispensed? The first glass of water

may not be cool. Discard the first glass of water.

■ Refrigerator connected to a cold water pipe? Make sure

the refrigerator is connected to a cold water pipe. See “Water Supply Requirements.”

WATER FILTER CERTIFICATIONS

ACCESSORIES

To order stainless steel cleaner or replacement filters, call 1-800-442-9991 and ask for the part number listed below or contact your authorized Whirlpool dealer. In Canada, call

1-800-807-6777. Stainless Steel Cleaner and Polish:

Order Part #4396095 In Canada, Order Part #31462B Replacement Filter:

Order Part #4396701 (L200V / NL120V / NLC120V)

Page 15

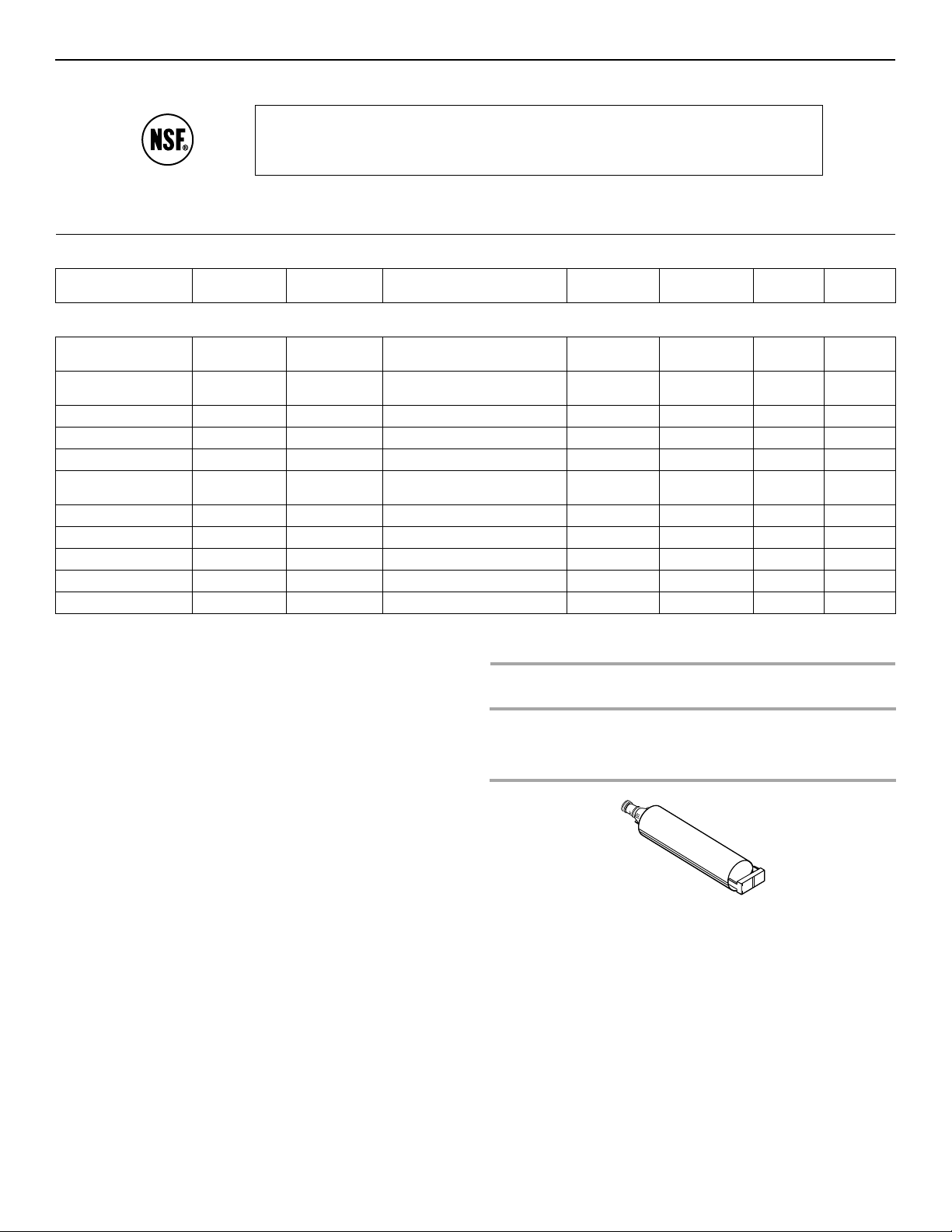

PRODUCT DATA SHEETS

Base Grille Water Filtration System

Model WF-L200V Capacity 200 Gallons (757 Liters)

Model WF-NL120V Capacity 120 Gallons (454 Liters)

System tested and certified by NSF International against NSF/ANSI Standard 53 for the reduction of Lead, Mercury, Benzene, p-dichlorobenzene, O-Dichlorobenzene, Toxaphene, Ethyl Benzene, 1,2,4-trichlorobenzene and against NSF/ANSI Standard 42 for the reduction of Chlorine Taste and Odor and Particulate Class III.

This system has been tested according to ANSI/NSF 42/53 for the reduction of the substances listed below. The concentration of the indicated substances in water entering the system was reduced to a concentration less than or equal to the permissible limit for water leaving the system, as specified in ANSI/NSF 42/53.

Substance Reduction Aesthetic Effects

Chlorine Taste/Odor Particulate Class lll

Contaminant Reduction

Lead:@ pH 6.5 Lead: @ pH 8.5

Mercury: @ pH 6.5 Mercury: @ pH 8.5

Benzene 0.005 mg/L 0.0157 mg/L 0.015 mg/L ± 10% 0.002 mg/L 0.00083 mg/L 87.26% 94.71% p-dichlorobenzene 0.075 mg/L 0.210 mg/L 0.225 mg/L ± 10% 0.0005 mg/L 0.0005 mg/L 99.76% 99.76% O-Dichlorobenzene 0.60 1.84 1.8 ± 10% 0.20 0.0418 89.13 97.73 Toxaphene 0.003 0.0143 0.015 ± 10% 0.0012 0.0010 91.60 93.00 Ethyl Benzene 0.70 2.00 2.1 ± 10% 0.40 0.085 80.00 95.75 1,2,4- trichlorobenzene 0.07 0.232 0.21 ± 10% 0.0041 0.0016 98.23 99.31

NSF Reduction Requirements

≥50%

≥85%

NSF Reduction Requirements

0.01mg/L

0.01mg /L

0.002 mg/L

Average Influent

1.9 mg/L 49333/mL

Average Influent

0.14 mg/L

†

0.15 mg/L

0.0059 mg/L

0.0054 mg/L

Influent Challenge Concentration

2.0 mg/L ± 10% At least 10,000 particles/mL

Influent Challenge Concentration

0.15 mg/L ± 10%

†

0.15 mg /L ± 10%

0.006 mg/L ± 10%

0.006 mg /L ± 10%

Maximum Effluent

0.07 mg/L 640/mL**

Maximum Effluent

0.0014 mg/L

0.0069 mg/L

0.0009 mg/L

0.0007mg /L

Average Effluent

0.06 mg/L 312/mL

Average Effluent

0.0011 mg/L

0.0042 mg/L

0.0004 mg/L

0.00043 mg/L

Minimum% Reduction

>75%

98.7%

Minimum% Reduction

99.00%

95.40%%

84.74%

87.03%

Average% Reduction

>75%

99.0%

Average% Reduction

99.21%

97.20%

93.22%

92.03%

Test Parameters: pH = 7.5 ± 0.5 unless otherwise noted. Flow = 0.5 gpm (1.9 Lpm). Pressure = 60 psig (413.7 kPa). Temp. = 63°F (17.2°C).

■ It is essential that operational, maintenance, and filter

replacement requirements be carried out for the product to perform as advertised.

■ Model WF-L200V: The filter monitor system measures the

■ Refer to the front cover or “Accessories” section for the

Manufacturer’s name, address and telephone number.

■ Refer to the “Warranty” section for the Manufacturer’s limited

warranty. amount of water that passes through the filter and alerts you to replace the filter. When 90% of the filter’s rated life is used, the filter indicator light changes from green to yellow. When 100% of the filter’s rated life is used, the filter indicator light changes from yellow to red, and it is recommended that you replace the filter. Use replacement filter L200V / NL120V, part #4396701. 2007 suggested retail price of $34.99 U.S.A./ $45.99 Canada. Prices are subject to change without notice.

Application Guidelines/Water Supply Parameters

Water Supply Water Pressure Water Temperature Service Flow Rate

City or Well 30 - 120 psi (207 - 827 kPa) 33° - 100°F (0.6° - 37.8°C)

0.5 GPM (1.9 L/min.) @ 60 psi

Model WF-NL120V: Change the water filter every 6 months. Use replacement filter L200V / NL120V, part #4396701. 2007 suggested retail price of $34.99 U.S.A./ $45.99 Canada. Prices are subject to change without notice.

■ The product is for cold water use only.

■ Do not use with water that is microbiologically unsafe or of

unknown quality without adequate disinfection before or after the system.

Class Ill particle size: > 5 to < 15 um

Test requirement is at least 100,000 particles/mL of AC Fine Test Dust.

†

These contaminants are not necessarily in your water supply. Performance may vary based on local water conditions.

NSF is a registered trademark of NSF International.

Page 16

Base Grille Water Filtration System

Model WF-NLC120V Capacity 120 Gallons (454 Liters)

System tested and certified by NSF International against NSF/ANSI Standard 53 for the reduction of Lead, Mercury, Benzene, p-dichlorobenzene, Cysts, Turbidity, Asbestos, Endrin, O-Dichlorobenzene, Toxaphene, Ethyl Benzene, 1,2,4-trichlorobenzene and against NSF/ANSI Standard 42 for the reduction of Chlorine Taste and Odor and Particulate Class I.

Substance Reduction Aesthetic Effects

Chlorine Taste/Odor Particulate Class l

Contaminant Reduction

Lead: @ pH 6.5 Lead: @ pH 8.5

Mercury: @ pH 6.5 Mercury: @ pH 8.5

Benzene 0.005 mg/L 0.0153 mg/L 0.015 mg/L ± 10% 0.0036 mg/L 0.0014 mg/L 76.47% 90.84% p-dichlorobenzene 0.075 mg/L 0.215 mg/L 0.225 mg/L ± 10% 0.0037 mg/L 0.0010 mg/L 98.27% 99.52% Asbestos 99.0%** 842 x 10

‡

Cysts Turb idit y

Endrin 0.002 0.0056 0.006 ± 10% 0.0007 0.0004 87.50 92.85 O-Dichlorobenzene 0.60 1.84 1.8 ± 10% 0.33 0.071 82.06 96.14 Toxaphene 0.003 0.0143 0.015 ± 10% 0.001 0.001 93.00 93.00 Ethyl Benzene 0.70 2.00 2.1 ± 10% 0.60 0.169 70.00 91.55 1,2,4- trichlorobenzene 0.07 0.232 0.21 ± 10% 0.0025 0.0007 98.92 99.69

NSF Reduction Requirements

≥50% ≥85%

NSF Reduction Requirements

0.01mg/L

0.01mg /L

0.002 mg/L

99.95%

0.5 NTU

Average Influent

1.9 mg/L 5,300,000/mL

Average Influent

0.14 mg/L

0.15 mg /L

0.0058 mg/L

0.0055 mg/L

165,500/mL

11.75 NTU

†

Influent Challenge Concentration

2.0 mg/L ± 10% At least 10,000 particles/mL

Influent Challenge Concentration

0.15 mg/L ± 10%

0.15 mg /L ± 10%

0.006 mg/L ± 10%

0.006 mg /L ± 10%

107 to 108 fibers/L 50,000/L min.

11 ± 1 NTU

††

Maximum Effluent

0.12 mg/L 50,000/mL**

Maximum Effluent

0.001 mg/L

0.0005 mg/L

0.0013 mg /L

1.6 x 107 mg/L 1.6 x 107 mg/L 99.81 99.81% 1 mg/L

0.38 NTU

Average Effluent

0.08 mg/L 15,725/mL

Average Effluent

0.001 mg/L

0.0003 mg/L

0.0005 mg/L

1 mg/L

0.22 NTU

Minimum% Reduction

>75%

99.0%

Minimum% Reduction

99.29%

99.32%

91.37%

76.36%

99.99%

96.76%

Average% Reduction

>75%

99.7%

Average% Reduction

99.29%

99.32%

94.82%

90.90%

99.99%

98.12%

Test Parameters: pH = 7.5 ± 0.5 unless otherwise noted. Flow = 0.5 gpm (1.9 Lpm). Pressure = 60 psig (413.7 kPa). Temp. = 63°F (17.2°C).

■ It is essential that operational, maintenance, and filter

replacement requirements be carried out for the product to perform as advertised.

■ Model WF-NLC120V: Change the water filter every

6 months. Use replacement cartridge NLC120V, part #4396701. 2007 suggested retail price of $34.99 U.S.A./ $45.99 Canada. Prices are subject to change without notice.

■ The product is for cold water use only.

■ Do not use with water that is microbiologically unsafe or of

Application Guidelines/Water Supply Parameters

Water Supply Water Pressure Water Temperature Service Flow Rate

City or Well 30 - 120 psi (207 - 827 kPa) 33° - 100°F (0.6° - 37.8°C)

0.5 GPM (1.89 L/min.) @ 60 psi

unknown quality without adequate disinfection before or after the system. Systems certified for cyst reduction may be used on disinfected waters that may contain filterable cysts.

■ Refer to the front cover or “Accessories” section for the

Manufacturer’s name, address and telephone number.

■ Refer to the “Warranty” section for the Manufacturer’s limited

warranty.

Class I particle size: >0.5 to <1 um

Test requirement is at least 100,000 particles/mL of AC Fine Test Dust.

†

These contaminants are not necessarily in your water supply. Performance may vary based on local water conditions.

††

Fibers greater than 10 um in length

‡

Based on the use of Cryptosporidium parvum oocysts

® NSF is a registered trademark of NSF International.

Page 17

WHIRLPOOL CORPORATION MAJOR APPLIANCE WARRANTY

LIMITED WARRANTY

For one year from the date of purchase, when this major appliance is operated and maintained according to instructions attached to or furnished with the product, Whirlpool Corporation or Whirlpool Canada LP (hereafter “Whirlpool”) will pay for Factory Specified Parts and repair labor to correct defects in materials or workmanship that existed when this major appliance was purchased. Service must be provided by a Whirlpool designated service company. YOUR SOLE AND EXCLUSIVE REMEDY UNDER THIS LIMITED WARRANTY SHALL BE PRODUCT REPAIR AS PROVIDED HEREIN. This limited warranty is valid only in the United States or Canada and applies only when the major appliance is used in the country in which it was purchased. Proof of original purchase date is required to obtain service under this limited warranty.

ITEMS EXCLUDED FROM WARRANTY

This limited warranty does not cover:

1. Replacement parts or repair labor if this major appliance is used for other than normal, single-family household use or when it is

used in a manner that is inconsistent to published user or operator instructions and/or installation instructions.

2. Service calls to correct the installation of your major appliance, to instruct you on how to use your major appliance, to replace or

repair house fuses, or to correct house wiring or plumbing.

3. Service calls to repair or replace appliance light bulbs, air filters or water filters. Consumable parts are excluded from warranty

coverage.

4. Damage resulting from accident, alteration, misuse, abuse, fire, flood, acts of God, improper installation, installation not in

accordance with electrical or plumbing codes, or use of products not approved by Whirlpool.

5. Cosmetic damage, including scratches, dents, chips or other damage to the finish of your major appliance, unless such damage

results from defects in materials or workmanship and is reported to Whirlpool within 30 days from the date of purchase.

6. Any food or medicine loss due to refrigerator or freezer product failures.

7. Pickup and delivery. This major appliance is intended to be repaired in your home.

8. Repairs to parts or systems resulting from unauthorized modifications made to the appliance.

9. Expenses for travel and transportation for product service if your major appliance is located in a remote area where service by an

authorized Whirlpool servicer is not available.

10. The removal and reinstallation of your major appliance if it is installed in an inaccessible location or is not installed in accordance

with Whirlpool's published installation instructions.

11. Replacement parts or repair labor on major appliances with original model/serial numbers that have been removed, altered or

cannot be easily determined.

12. Discoloration, rust, or oxidation of stainless steel surfaces.

DISCLAIMER OF IMPLIED WARRANTIES

IMPLIED WARRANTIES, INCLUDING ANY IMPLIED WARRANTY OF MERCHANTABILITY OR IMPLIED WARRANTY OF FITNESS FOR A PARTICULAR PURPOSE, ARE LIMITED TO ONE YEAR OR THE SHORTEST PERIOD ALLOWED BY LAW. Some states and provinces do not allow limitations on the duration of implied warranties of merchantability or fitness, so this limitation may not apply to you. This warranty gives you specific legal rights, and you also may have other rights that vary from state to state or province to province.

LIMITATION OF REMEDIES; EXCLUSION OF INCIDENTAL AND CONSEQUENTIAL DAMAGES

YOUR SOLE AND EXCLUSIVE REMEDY UNDER THIS LIMITED WARRANTY SHALL BE PRODUCT REPAIR AS PROVIDED HEREIN. WHIRLPOOL SHALL NOT BE LIABLE FOR INCIDENTAL OR CONSEQUENTIAL DAMAGES. Some states and provinces do not allow the exclusion or limitation of incidental or consequential damages, so these limitations and exclusions may not apply to you. This warranty gives you specific legal rights, and you also may have other rights that vary from state to state or province to province.

If outside the 50 United States and Canada, contact your authorized Whirlpool dealer to determine if another warranty applies. 6/08

For additional product information, in the U.S.A., visit www.whirlpool.com In Canada, visit www.whirlpool.ca

If you do not have access to the Internet and you need assistance using your product or you would like to schedule service, you may contact Whirlpool at the number below.

Have your complete model number ready. You can find your model number and serial number on the label, located on the inside wall of the refrigerator compartment.

For assistance or service in the U.S.A., call 1-800-253-1301. In Canada, call 1-800-807-6777. If you need further assistance, you can write to Whirlpool with any questions or concerns at the address below: In the U.S.A.:

Whirlpool Brand Home Appliances Customer eXperience Center 553 Benson Road Benton Harbor, MI 49022-2692

Please include a daytime phone number in your correspondence.

In Canada:

Whirlpool Brand Home Appliances

Customer eXperience Centre

1901 Minnesota Court

Mississauga, Ontario L5N 3A7

Page 18

INSTRUCTIONS D'UTILISATION DU

RÉFRIGÉRATEUR

Please keep this User Instructions and model number information for future reference

Nous vous REMERCIONS d'avoir acheté ce produit de haute qualité. Si vous rencontrez un problème non mentionné dans la section DÉPANNAGE, veuillez visiter notre site Web www.whirlpool.com pour des informations supplémentaires. Si vous avez toujours besoin d'assistance, veuillez nous téléphoner au 1-800-253-1301. Au Canada, visitez notre site Web www.whirlpool.ca ou téléphonez-nous au 1-800-807-6777.

Vous aurez besoin de vos numéros de modèle et de série situés sur la paroi interne du compartiment de réfrigération.

SÉCURITÉ DU RÉFRIGÉRATEUR

Votre sécurité et celle des autres est très importante.

Nous donnons de nombreux messages de sécurité importants dans ce manuel et sur votre appareil ménager. Assurez-vous de toujours lire tous les messages de sécurité et de vous y conformer.

Voici le symbole d’alerte de sécurité. Ce symbole d’alerte de sécurité vous signale les dangers potentiels de décès et de blessures graves à vous

et à d’autres. Tous les messages de sécurité suivront le symbole d’alerte de sécurité et le mot “DANGER” ou

“AVERTISSEMENT”. Ces mots signifient :

Risque possible de décès ou de blessure grave si vous ne

DANGER

AVERTISSEMENT

Tous les messages de sécurité vous diront quel est le danger potentiel et vous disent comment réduire le risque de blessure et ce qui peut se produire en cas de non-respect des instructions.

suivez pas immédiatement les instructions.

Risque possible de décès ou de blessure grave si vous ne suivez pas les instructions.

IMPORTANTES INSTRUCTIONS DE SÉCURITÉ

AVERTISSEMENT :

réfrigérateur, prendre quelques précautions fondamentales, y compris les suivantes :

■

Brancher l'appareil sur une prise à 3 alvéoles reliée à la terre.

■

Ne pas enlever la broche de liaison à la terre.

■

Ne pas utiliser un adaptateur.

■

Ne pas utiliser un câble de rallonge.

■

Débrancher la source de courant électrique avant l'entretien.

■

Replacer pièces et panneaux avant de faire la remise en marche.

Pour réduire les risques d'incendie, de choc électrique ou des blessures lors de l'utilisation du

■

Enlever les portes de votre vieux réfrigérateur.

■

Utiliser un produit de nettoyage ininflammable.

■

Garder les matériaux et les vapeurs inflammables, telle que l'essence, loin du réfrigérateur.

■

Utiliser deux ou plus de personnes pour déplacer et installer le réfrigérateur.

■

Débrancher le réfrigérateur avant l'installation de la machine à glaçons (seulement pour modèles prêts à recevoir une machine à glaçons).

CONSERVEZ CES INSTRUCTIONS

Page 19

Mise au rebut de votre vieux réfrigérateur

AVERTISSEMENT

Risque de suffoquer Enlever les portes de votre vieux réfrigérateur. Le non-respect de cette instruction peut causer

un décès ou des lésions cérébrales.

IMPORTANT : L'emprisonnement et l'étouffement des enfants ne sont pas un problème du passé. Les réfrigérateurs jetés ou abandonnés sont encore dangereux, même s'ils sont laissés abandonnés pendant “quelques jours seulement”. Si vous vous débarrassez de votre vieux réfrigérateur, veuillez suivre les instructions suivantes pour aider à éviter les accidents.

INSTRUCTIONS D'INSTALLATION

Avant de jeter votre vieux réfrigérateur ou congélateur :

■ Enlever les portes.

■ Laisser les tablettes en place de sorte que les enfants ne

puissent pas y pénétrer facilement.

Déballage du réfrigérateur

AVERTISSEMENT

Risque du poids excessif

Utiliser deux ou plus de personnes pour déplacer et installer le réfrigérateur.

Le non-respect de cette instruction peut causer une blessure au dos ou d'autre blessure.

Retirer les matériaux d’emballage

Ne pas utiliser d'instruments coupants, d'alcool à friction, de liquides inflammables ou de nettoyants abrasifs pour enlever le ruban adhésif ou la colle. Ces produits peuvent endommager la surface de votre réfrigérateur. Pour plus de renseignements, voir la section “Sécurité du réfrigérateur”.

IMPORTANT : Ne pas enlever le dispositif de refoulement de l’air en mousse blanche de derrière le panneau de commande sur le plafond du réfrigérateur. Si le dispositif est enlevé, de la glace peut se former en provenance du congélateur et causer la formation de glaçons.

Déplacement de votre réfrigérateur :

Votre réfrigérateur est lourd. Lors du déplacement du réfrigérateur pour le nettoyage ou le service, veiller à protéger l le plancher. Toujours tirer le réfrigérateur tout droit lors du déplacement. Ne pas incliner le réfrigérateur d’un côté ou de l’autre ni le “faire marcher” en essayant de le déplacer car le plancher pourrait être endommagé.

Nettoyage avant l’utilisation

Après avoir enlevé tous les matériaux d’emballage, nettoyer l’intérieur du réfrigérateur avant de l’utiliser. Voir les instructions de nettoyage dans la section “Entretien du réfrigérateur”

Importants renseignements à savoir au sujet des tablettes et des couvercles en verre :

Ne pas nettoyer les tablettes ou couvercles en verre avec de l’eau tiède quand ils sont froids. Les tablettes et les couvercles peuvent se briser s'ils sont exposés à des changements soudains de température ou à un impact tel que coup brusque. Le verre trempé est conçu pour éclater en d’innombrables pièces minuscules. Ceci est normal. Les tablettes et les couvercles en verre sont lourds. Un soin spécial s’impose lors de leur déplacement pour éviter l’impact d’une chute.

Exigences d'emplacement

AVERTISSEMENT

Risque d'explosion

Garder les matériaux et les vapeurs inflammables, telle que l'essence, loin du réfrigérateur.

Le non-respect de cette instruction peut causer un décès, une explosion ou un incendie.

Pour obtenir une aération appropriée pour votre réfrigérateur, laisser un espace de ½" (1,25 cm) de chaque côté et au sommet. Si vous installez votre réfrigérateur près d'un mur fixe, laisser un minimum de 2" (5,08 cm) du côté des charnières (certains modèles nécessitent davantage d'espace) pour permettre à la porte de s'ouvrir sans obstruction. Si votre réfrigérateur comporte une machine à glaçons, s'assurer qu'un espace additionnel est prévu à l'arrière pour permettre les connexions des conduits d'eau.

Page 20

REMARQUE : Il est recommandé de ne pas installer le réfrigérateur près d'un four, d'un radiateur ou de toute autre source de chaleur. Ne pas installer le réfrigérateur dans un endroit où la température baissera au-dessous de 55°F (13°C).

2" (1,25 cm)

2" (5,08 cm)

Spécifications électriques

AVERTISSEMENT

Spécifications de l’alimentation en eau

Rassembler les outils et pièces nécessaires avant de commencer l'installation. Lire et suivre les instructions fournies avec les outils indiqués ici.

OUTILLAGE REQUIS :

■ Tournevis à lame plate

■ Clés plates de ⁷⁄₁₆" (11,11 mm) et

¹⁄₂" (12,7 mm) ou deux clés à molette réglables

REMARQUE : Votre marchand de réfrigérateurs présente une trousse disponible avec un robinet d’arrêt à étrier de ¹⁄₄" (6,35 mm), un raccord et un tube en cuivre. Avant l’achat, s’assurer que le robinet d’arrêt à étrier est conforme à vos codes locaux de plomberie. Ne pas employer de robinet d’arrêt à étrier de ³⁄₁₆" (4,76 mm) ou de type à percer, ce qui réduit le débit d’eau et cause une obstruction plus facilement.

IMPORTANT :

■ Toutes les installations doivent être conformes aux exigences

des codes locaux de plomberie.

■ Utiliser un tube en cuivre et vérifier s’il y a des fuites. Installer

les tubes en cuivre seulement à des endroits où la température se maintient au-dessus du point de congélation.

Pression de l'eau

■ Tourne-écrou de ¹⁄₄"

(6,35 mm)

■ Foret de ¹⁄₄" (6,35 mm)

■ Perceuse sans fil

Risque de choc électrique Brancher sur une prise à 3 alvéoles reliée à la terre. Ne pas enlever la broche de liaison à la terre. Ne pas utiliser un adaptateur. Ne pas utiliser un câble de rallonge. Le non-respect de ces instructions peut causer

un décès, un incendie ou un choc électrique.

Avant de placer le réfrigérateur à son emplacement final, il est important de vous assurer d'avoir la connexion électrique appropriée.

Méthode recommandée de mise à la terre

Une source d'alimentation de 115 volts, 60 Hz, type 15 ou 20 ampères CA seulement, protégée par fusible et adéquatement mise à la terre, est nécessaire. Il est recommandé d'utiliser un circuit distinct pour alimenter uniquement votre réfrigérateur. Utiliser une prise murale qui ne peut pas être mise hors circuit à l'aide d'un commutateur. Ne pas utiliser un câble de rallonge.

REMARQUE : Avant d'exécuter tout type d'installation, nettoyage ou remplacement d'une ampoule d'éclairage, tourner la commande (réglage du thermostat du réfrigérateur ou du congélateur selon le modèle) à OFF (arrêt) et déconnecter ensuite le réfrigérateur de la source d'alimentation électrique. Lorsque vous avez terminé, reconnecter le réfrigérateur à la source d'alimentation électrique et tourner de nouveau la commande (réglage du thermostat du réfrigérateur ou du congélateur selon le modèle) au réglage désiré. Voir “Utilisation des commandes”.

Une alimentation en eau froide avec une pression entre 30 et 120 lb/po

(207 et 827 kPa) est nécessaire pour faire fonctionner le distributeur d'eau et la machine à glaçons. Si vous avez des questions au sujet de la pression de votre eau, appeler un plombier qualifié agréé.

Alimentation en eau par osmose inverse

IMPORTANT : La pression de l'alimentation en eau entre le

système d'osmose inverse et la valve d'arrivée d'eau du réfrigérateur doit être entre 30 et 120 lb/po² (207 et 827 kPa).

Si un système de purification de l'eau par osmose inverse est raccordé à votre alimentation en eau froide, la pression de l'eau au système doit être d'un minimum de 40 à 60 lb/po² (276 à 414 kPa).

Si la pression de l'eau au système d'osmose inverse est inférieure à 40 à 60 lb/po

■ Vérifier pour voir si le filtre à sédiments du système d'osmose

inverse est bloqué et le remplacer si nécessaire.

■ Laisser le réservoir du système d'osmose inverse se remplir

après une utilisation intense.

■ Si votre réfrigérateur a un filtre à eau, celui-ci peut réduire

encore plus la pression de l'eau lorsqu'il est utilisé avec un système d'osmose inverse. Retirer le filtre à eau. Voir “Système de filtration d'eau”.

Si vous avez des questions au sujet de la pression de votre eau, appeler un plombier qualifié agréé.

(276 à 414 kPa) :

Page 21

Raccordement de la canalisation d'eau

Lire toutes les instructions avant de commencer. IMPORTANT : Si on doit utiliser le réfrigérateur avant qu’il soit

raccordé à la canalisation d’eau, placer la commande de la machine à glaçons à la position OFF (arrêt).

Raccordement à la canalisation d’eau

1. Débrancher le réfrigérateur ou déconnecter la source de

courant électrique.

2. FERMER le robinet principal d’arrivée d’eau. OUVRIR le

robinet de puisage le plus proche pendant une période suffisante pour que la canalisation d’eau se vide.

3. Trouver une canalisation d’eau froide verticale de

¹⁄₂" à 1¹⁄₄" (1,25 cm à 3,18 cm) près du réfrigérateur.

IMPORTANT :

■ Assurez-vous qu'il s'agit d'un conduit d'eau froide.

■ Un conduit horizontal fonctionnera, mais percer par le

dessus de la canalisation et non pas par le dessous. Ainsi, l’eau ne risquera pas d’arroser la perceuse. Ceci empêche également les sédiments qu’on trouve normalement dans l’eau de s’accumuler dans le robinet d’arrêt.

4. Pour déterminer la longueur du tube en cuivre, il faut mesurer

la distance entre le point de connexion inférieur gauche à l’arrière du réfrigérateur et le tuyau d’arrivée d’eau. Ajouter une longueur de 7 pi (2,1 m) pour permettre le déplacement du réfrigérateur pour le nettoyage. Utiliser un tube en cuivre de ¹⁄₄" (6,35 mm) de diamètre extérieur. Veiller à ce que le tube soit coupé d’équerre aux deux extrémités.

5. À l’aide d’une perceuse sans fil, percer un trou de ¹⁄₄" dans le

tuyau de canalisation d’eau froide choisi.

A. Canalisation d’eau froide B. Bride de tuyau

C. Tube en cuivre

D. Écrou de compression

6. Fixer le robinet d’arrêt sur la canalisation d’eau froide avec la

bride de tuyau. Vérifier que le raccord du robinet est bien engagé dans le trou de ¹⁄₄" (6,35 mm) percé dans la canalisation et que la rondelle d’étanchéité est placée sous la bride de tuyau. Serrer l’écrou de serrage. Serrer lentement et uniformément les vis de la bride de tuyau afin que la rondelle forme une jonction étanche. Ne pas serrer excessivement car ceci pourrait provoquer l’écrasement du tube en cuivre.

7. Enfiler l’écrou et la bague de compression du raccord sur le

tube en cuivre comme on le voit sur l’illustration. Insérer l’extrémité du tube aussi loin que possible dans l’ouverture de sortie du robinet. Visser l’écrou de compression sur le raccord de sortie avec une clé à molette. Ne pas serrer excessivement.

8. Placer le bout libre du tube dans un contenant ou évier et

OUVRIR le robinet principal d’arrivée d’eau et laisser l’eau s’écouler par le tube jusqu’à ce que l’eau soit limpide. FERMER le robinet principal d’arrivée d’eau. Enrouler le tube en cuivre en spirale.

DEF

E. Bague de compression F. Robinet d’arrêt

G. Écrou de serrage

Raccordement au réfrigérateur

Style 1

1. Débrancher le réfrigérateur ou déconnecter la source de

courant électrique.

2. Connecter le tube en cuivre au robinet d’eau en utilisant un

écrou et une bague de compression tel qu’illustré. Serrer l’écrou de compression. Ne pas serrer excessivement.

3. Utiliser la bride du tube à l'arrière du réfrigérateur pour fixer le

tube au réfrigérateur tel qu'illustré. Ceci aide à éviter d'endommager le tube lorsque le réfrigérateur est poussé contre le mur.

4. OUVRIR le robinet d’arrêt.

5. Inspecter pour rechercher les fuites. Serrer tous les raccords

(y compris les raccordements de la valve d’entrée d’eau) ou les écrous qui coulent.

A B

D E

A. Bride du tube B. Vis de bride de tube C. Tube en cuivre

D. Écrou de compression

E. Valve d'entrée d'eau

6. La machine à glaçons est équipée d’un filtre à eau incorporé.

Si la qualité de l’eau distribuée localement nécessite un deuxième filtre à eau, il serait utile de l'installer dans le tube de raccordement de ¹⁄₄" (6,35 mm) à l'une ou l'autre des extrémités. On peut obtenir un tel filtre à eau chez le marchand d’appareils électroménagers le plus proche.

Style 2

1. Débrancher le réfrigérateur ou déconnecter la source de

courant électrique.

2. Retirer et jeter le bouchon en nylon noir du tuyau d'eau gris à

l'arrière du réfrigérateur.

3. Si le tuyau gris fourni avec le réfrigérateur n'est pas assez

long, un raccord de ¼" x ¼" (6,35 mm x 6,35 mm) est nécessaire afin de connecter la canalisation d'eau au conduit d'eau existant dans la maison. Visser l'écrou fourni sur le raccord à l'extrémité du tube de cuivre.

REMARQUE : Serrer l'écrou à la main. Ensuite, le serrer avec une clé deux tours de plus. Ne pas serrer excessivement.

A B C D E F G

A. Tube vers le réfrigérateur B. Écrou (fourni) C. Renflement D. Raccord (fourni)

4. OUVRIR le robinet d’arrêt.

5. Inspecter pour rechercher les fuites. Serrer tous les raccords

(y compris les raccordements de la valve d’entrée d’eau) ou les écrous qui coulent.

E. Virole (à acheter) F. Écrou (à acheter)

G. Canalisation

d'eau du domicile

Page 22

Style 3

A B

1. Débrancher le réfrigérateur ou déconnecter la source de

courant électrique.

2. Retirer et jeter le bouchon en nylon noir du tuyau d'eau gris à

l'arrière du réfrigérateur.

3. Enfiler l’écrou fourni dans le robinet d’eau comme sur

l’illustration. REMARQUE : Serrer l’écrou à la main. Ensuite, le serrer avec

une clé deux tours de plus. Ne pas serrer excessivement.

Achever l’installation

AVERTISSEMENT

un décès, un incendie ou un choc électrique.

A. Renflement B. Écrou (fourni)

4. OUVRIR le robinet d’arrêt.

5. Inspecter pour rechercher les fuites. Serrer tous les raccords

(y compris les raccordements de la valve d’entrée d’eau) ou les écrous qui coulent.

Portes du réfrigérateur

OUTILLAGE REQUIS : Clé à douille à tête hexagonale de ⁵⁄₁₆", tournevis Phillips n° 2, tournevis à lame plate, clé plate de ⁵⁄₁₆", couteau à mastic de 2".

IMPORTANT :

■ Débrancher le réfrigérateur ou déconnecter la source de

courant électrique.

■ Fermer l'alimentation d'eau du réfrigérateur. En cas de

présence d'eau dans la tuyauterie, des renversements peuvent survenir pendant la procédure d'inversion du sens de l'ouverture des portes.

■ Retirer les aliments et tout balconnet ou compartiment

utilitaire des portes du réfrigérateur.

■ Si vous désirez seulement enlever et réinstaller les portes, voir

“Démontage - Portes et charnières” et “Réinstallation - Portes et charnières”.

■ Toutes les illustrations mentionnées dans les instructions

suivantes sont incluses plus loin dans cette section après “Étapes finales”.

1. Brancher sur une prise à 3 alvéoles reliée à la terre.

2. Vider le système d’eau. Voir “Distributeur d'eau”. REMARQUE : Attendre 24 heures pour produire la première

quantité de glaçons. Jeter les trois premières quantités de glaçons produites. Attendre 3 jours pour que le bac à glaçons se remplisse entièrement.

5. Tirer le montage câble/canalisation du distributeur d'eau hors

de la gouttière au fond de la porte du réfrigérateur. Voir illustration 2.

6. Déconnecter la fiche. Voir illustration 3.

7. Déconnecter le tuyau du distributeur d'eau. Appuyer l'anneau

rouge extérieur contre la face des raccords et tirer pour libérer le tuyau du distributeur. Voir illustration 10.

REMARQUE : Il peut y avoir de l'eau dans le tuyau du distributeur si celui-ci a été utilisé.

8. Enlever les pièces pour la charnière supérieure. Voir

illustration 4. Soulever la porte du compartiment de congélation pour la séparer de la caisse.

9. Enlever la vis à tête hexagonale de ⁵⁄₁₆" du rail central. Dévisser

les deux vis sur le côté juste assez pour retirer la charnière centrale. Ôter la charnière centrale. Replacer la vis du rail central. Voir illustration 5.

10. Soulever la porte du réfrigérateur pour la séparer de la caisse.

11. Enlever les pièces pour la charnière inférieure. Voir

illustration 6.

Démontage - Portes et charnières

Vis de charnière à tête hexagonale de

1. Débrancher le réfrigérateur ou déconnecter la source de

courant électrique.

2. Fermer l'alimentation d'eau du réfrigérateur.

3. Ouvrir la porte du réfrigérateur et ôter la grille de la base située

à l'avant de la partie inférieure du réfrigérateur. Voir illustration 1.

4. Fermer la porte du réfrigérateur; maintenir les deux portes

fermées jusqu'au moment où on est prêt à les séparer de la caisse de l'appareil.

REMARQUE : Prévoir un support additionnel des portes pendant la réinstallation des charnières. La force d'attraction des aimants des portes ne suffit pas à les maintenir en place.

⁵⁄₁₆

Inversion des portes (facultatif)

IMPORTANT :

■ Si on souhaite inverser la position des portes pour pouvoir les

ouvrir dans la direction opposée, procéder comme suit. S'il n'est pas nécessaire de changer l'orientation des portes, voir “Réinstallation - Portes et charnières”.

■ Les illustrations correspondent à un réfrigérateur avec porte

s'ouvrant à droite (charnières installées à droite à l'usine).

Vis de poignée

à tête ronde

Bouchon obturateur de la vis de poigné

de porte

Page 23

Ouverture vers la droite à ouverture vers la gauche

Si les charnières de portes ont été installées à l'usine sur le côté droit du réfrigérateur, procéder comme suit.

1. Enlever les bouchons d'obturation des trous de la charnière

au sommet de la caisse; transférer ceux-ci dans les trous de charnière du côté opposé. Voir illustration 7.

2. Enlever la butée de porte des portes du congélateur et du

réfrigérateur et les installer du côté opposé. Voir illustration 8.

3. En bas de la porte du réfrigérateur, déplacer le montage

câble/canalisation de façon à ce que le connecteur pointe dans la direction opposée (charnière inférieure). Voir illustration 2.

4. Positionner le montage câble/canalisation du distributeur

d'eau derrière le côté gauche du rail inférieur. Détacher le ruban et tirer le bout libre du rail inférieur. Voir illustration 9.

5. Dévisser le collier de serrage du côté droit du rail inférieur et

l'enlever. Réinstaller le collier de serrage (avec la languette pointant vers le bas) sur le côté gauche du montage câble/ canalisation. Voir illustration 11.

IMPORTANT : Ne pas serrer complètement le collier de serrage au rail inférieur pour l'instant.

6. Connecter le côté droit du montage câble/canalisation du

distributeur aux connecteurs situés près du côté droit du filtre à eau. Pousser les connecteurs et le montage câble/ canalisation derrière le rail inférieur. Voir illustration 9.

7. Passer à “Réinstallation - Portes et charnières”.

Ouverture vers la gauche à ouverture vers la droite

Si les portes du réfrigérateur ont déjà été inversées pour une ouverture vers la gauche et que vous souhaitez revenir à une ouverture vers la droite, procéder comme suit.

1. Enlever les bouchons d'obturation des trous de la charnière

au sommet de la caisse; transférer ceux-ci dans les trous de charnière du côté opposé. Voir illustration 7.

2. Enlever la butée de porte des portes du congélateur et du

réfrigérateur et les installer du côté opposé. Voir illustration 8.

3. En bas de la porte du réfrigérateur, déplacer le montage

câble/canalisation de façon à ce que le connecteur pointe dans la direction opposée (charnière inférieure). Voir illustration 2.

4. Pousser le côté gauche du montage câble/canalisation du

distributeur derrière le rail inférieur. Il ne sera pas reconnecté. Voir illustration 9.

5. Dévisser le collier de serrage du côté gauche du rail inférieur

et l'enlever. Réinstaller le collier de serrage (avec la languette pointant vers le bas) sur le côté droit du montage câble/ canalisation. Voir illustration 11.

IMPORTANT : Ne pas serrer complètement le collier de serrage au rail inférieur pour l'instant.

6. Déconnecter le tuyau du distributeur et la fiche des

connecteurs situés près du côté droit du filtre à eau. Pousser la fiche et le tuyau du connecteur derrière le rail inférieur. Ils ne seront pas reconnectés. Le montage câble/canalisation sera reconnecté ultérieurement avec la porte. Voir illustration 10.

7. Passer à “Réinstallation - Portes et charnières”.

Réinstallation - Portes et charnières

REMARQUE : Illustrations et étapes peuvent être inversées si le

sens d'ouverture des portes est inversé.

1. Réunir les pièces de la charnière inférieure tel qu'illustré.

Serrer toutes les vis. Voir illustration 6.

2. Réinstaller la porte du réfrigérateur. REMARQUE : Prévoir un support additionnel des portes

pendant la réinstallation des charnières. La force d'attraction des aimants des portes ne suffit pas à les maintenir en place.

3. Enlever la vis à tête hexagonale de ⁵⁄₁₆" du rail central.

Dévisser les deux vis sur le côté juste assez pour réinstaller la charnière centrale. Réinstaller la vis de la charnière centrale et du rail central. Serrer toutes les vis. Voir illustration 5.

4. Reconnecter la fiche. Voir illustration 3.

5. Rebrancher le conduit du distributeur d'eau en le poussant

dans le raccord de tuyauterie jusqu'à la butée et jusqu'à ce que la marque noire touche la face de l'anneau rouge extérieur. Voir illustration 10.

6. Pousser délicatement le montage câble/canalisation dans les

agrafes en bas de la porte du réfrigérateur. Voir illustration 2.

7. Réinstaller la porte du compartiment de congélation.

8. Réunir les pièces de la charnière supérieure tel qu'illustré. Ne

pas serrer complètement. Voir illustration 4.

9. Aligner correctement les portes au niveau du bas de la porte

du compartiment de congélation et du sommet de la porte du réfrigérateur. Serrer toutes les vis.

10. Ouvrir la porte du réfrigérateur à 120°. Repérer le ruban

isolant noir sur le montage câble/canalisation. S'assurer que le collier de serrage recouvre le ruban adhésif et serrer complètement le collier de serrage. Voir illustration 11.

Étapes finales

1. Inspecter tous les trous. Vérifier que tous les bouchons

d'obturation et vis sont en place. Réinstaller le couvercle de la charnière supérieure. Voir illustration 4.

2. Si le sens d'ouverture de la porte est inversé, enlever le

couvercle de la charnière inférieure du côté gauche de la grille de la base et le transférer du côté opposé. Réinstaller la grille de la base. Voir illustration 1.

AVERTISSEMENT

un décès, un incendie ou un choc électrique.

3. Brancher sur une prise à 3 alvéoles reliée à la terre.

4. Ouvrir l'arrivée d'eau au réfrigérateur. REMARQUE : S'assurer que les connexions du tuyau du

distributeur d'eau, en bas de la porte du réfrigérateur, sont complètement serrées.

5. Rincer le système de distribution d'eau. Voir “Système de filtration de l'eau”.

6. Si la lampe du distributeur ne fonctionne pas, vérifier à nouveau la connexion de la fiche.

7. Réinstaller l'ensemble des pièces amovibles dans les portes et les aliments dans le réfrigérateur.

Page 24

Démontage et réinstallation

de la porte

Grille de la base

Inversion du sens d'ouverture des portes (facultatif)

A. Couvercle de la charnière inférieure

A. Fiche

Charnière supérieure

A. Bouchons d'obturation des trous de charnière de la caisse

Vue avant

A. Couvercle de la charnière supérieure B. Vis de charnière à tête hexagonale

/16"

C. Charnière supérieure

Charnière centrale

A. Vis de charnière à tête hexagonale

/16"

B. Charnière centrale

Charnière inférieure

A. Charnière inférieure B. Vis de charnière à tête hexagonale

/16"

A B

A. Câble/canalisation - droite B. Câble/canalisation - gauche

Vue de côté

10 11

A. Anneau rouge extérieur

A. Butée de la porte B. Vis de butée de la porte

A. Collier de serrage

Page 25

Ajustement des portes

Fermeture des portes

Votre réfrigérateur présente deux roulettes réglables à l’avant – l’une du côté droit et l’autre du côté gauche. Si votre réfrigérateur semble instable ou si vous désirez que les portes se ferment plus facilement, faire le réglage de l’inclinaison du réfrigérateur en suivant les instructions ci-dessous.

1. Enlever la grille de la base. Voir l’illustration - Grille de la base

dans “Portes du réfrigérateur”. Les deux vis de nivellement font partie des montages de roulettes avant qui sont à la base du réfrigérateur d’un côté et de l’autre.

2. Utiliser un tournevis pour ajuster les vis de nivellement.

Tourner la vis de nivellement vers la droite pour soulever ce côté du réfrigérateur ou tourner la vis de nivellement vers la gauche pour abaisser ce côté. Plusieurs tours des vis de nivellement peuvent être nécessaires pour régler l’inclinaison du réfrigérateur.

REMARQUE : Si une autre personne pousse le haut du réfrigérateur, le poids devient moins lourd sur les vis de nivellement et les roulettes, ce qui rend plus facile l’ajustement des vis.

Alignement des portes

3. Ouvrir les deux portes de nouveau et s’assurer qu’elles se

ferment aussi facilement que vous le désirez. Sinon, incliner le réfrigérateur un peu plus vers l’arrière en tournant les deux vis de nivellement vers la droite. Plusieurs tours peuvent être nécessaires et vous devez tourner les deux vis de nivellement de façon égale.

4. Réinstaller la grille de la base.

Si l’espace entre les portes semble inégal, on peut faire le réglage en suivant les instructions ci-dessous :

1. Soulever et enlever le couvercle sur la charnière supérieure.

2. Dégager les vis de la charnière supérieure en utilisant une

douille de ⁵⁄₁₆" ou une clé à molette.

UTILISATION DU RÉFRIGÉRATEUR

Utilisation des commandes

Pour vous accommoder, les commandes du réfrigérateur ont été préréglées à l’usine. Au moment de l’installation initiale du réfrigérateur, s’assurer que les commandes sont encore préréglées aux réglages moyens tel qu’illustré.

REMARQUE : Pour éteindre le réfrigérateur, tourner le réglage au mot OFF ou jusqu’à ce que le mot OFF (arrêt) apparaisse. Votre appareil ne se refroidira pas lorsque la commande du réfrigérateur est réglée à OFF (arrêt).

Réglage moyen “3”

3. Demander à une personne de tenir la porte en place ou

placer un espaceur entre les portes pendant que vous serrez les vis de la charnière supérieure.

4. Réinstaller le couvercle sur la charnière supérieure.

Réglage moyen “3”

IMPORTANT :

■ Donner au réfrigérateur le temps de se refroidir complètement

avant d’y ajouter des aliments. Il vaut mieux attendre 24 heures avant de placer des aliments dans le réfrigérateur.

■ Si vous ajoutez des aliments avant que le réfrigérateur n'ait

complètement refroidi, vos aliments peuvent se gâter. Tourner les réglages du réfrigérateur et du congélateur à un niveau plus élevé (plus froid) que les réglages recommandés ne refroidira pas les compartiments plus vite.

Ajustement des commandes

Les réglages moyens indiqués à la section précédente devraient être corrects pour l'utilisation normale du réfrigérateur domestique. Les réglages sont faits correctement lorsque le lait ou le jus est aussi froid que vous l'aimez et lorsque la crème glacée est ferme.

Si la température est trop tiède ou trop froide dans le réfrigérateur ou le congélateur, vérifier d'abord les évents pour vous assurer qu'ils ne sont pas bloqués.

S'il est nécessaire d'ajuster les températures, utiliser les réglages indiqués au tableau ci-dessous comme guide. Sur les modèles à deux commandes, ajuster d'abord la température du réfrigérateur. Attendre au moins 24 heures entre les ajustements, puis revérifier les températures.

Page 26

CONDITION/RAISON : AJUSTEMENT :

REFRIGÉRATEUR trop tiède

CONGÉLATEUR trop tiède/trop peu de glaçons

RÉFRIGÉRATEUR trop froid

CONGÉLATEUR trop froid Régler la commande du

Régler la commande du RÉFRIGÉRATEUR ou de la TEMPÉRATURE à un degré plus haut

Régler la commande du CONGÉLATEUR ou de la TEMPÉRATURE à un degré plus haut

Commutateur de production de glaçons à MAX

Régler la commande du RÉFRIGÉRATEUR ou de la TEMPÉRATURE à un degré plus bas

CONGÉLATEUR ou de la TEMPÉRATURE à un degré plus bas

Réglage de l'humidité dans le bac à légumes

(sur certains modèles)

On peut contrôler le degré d'humidité dans le bac à légumes étanche. La commande peut être ajustée à n'importe quel réglage entre LOW et HIGH.

LOW/bas (ouvert) pour une meilleure conservation des fruits et légumes à pelures.

HIGH/haut (fermé) pour une meilleure conservation des légumes à feuilles frais.

Machine à glaçons

Taux de production des glaçons

■ Accorder 24 heures pour produire la première quantité de

glaçons. Jeter les trois premières quantités de glaçons produites.

■ La machine à glaçons devrait produire environ 8 à 12 lots de

glaçons au cours d’une période de 24 heures.

■ Pour augmenter la production de glaçons, diminuer la

température du congélateur et du réfrigérateur. Voir “Utilisation des commandes”. Attendre 24 heures entre les ajustements.

■ Pour une production de glaçons maximale (sur certains

modèles), tourner l'interrupteur à ICE PLUS. La machine à glaçons devrait produire environ 16 à 20 lots de glaçons au cours d’une période de 24 heures en mode Ice Plus.

À noter

■ La qualité de vos glaçons sera seulement aussi bonne que la

qualité de l'eau fournie à votre machine à glaçons. Éviter de brancher la machine à glaçons à un approvisionnement d'eau adoucie. Les produits chimiques adoucisseurs d'eau (tels que le sel) peuvent endommager des pièces de la machine à glaçons et causer une piètre qualité des glaçons. Si une alimentation d'eau adoucie ne peut pas être évitée, s'assurer que l'adoucisseur d'eau fonctionne bien et qu'il est bien entretenu.

■ Ne pas utiliser un objet pointu pour briser les glaçons dans le

bac. Cette action peut endommager le bac à glaçons et le mécanisme du distributeur.

■ Ne pas garder quoi que ce soit sur le dessus ou dans la

machine à glaçons ou dans le bac à glaçons.

Mise en marche/arrêt de la machine à glaçons

Pour mettre la machine à glaçons en marche, il suffit d'abaisser le bras de commande en broche.

Pour arrêter manuellement la machine à glaçons, soulever le bras de commande en broche à la position OFF (élevée) et attendre le clic.

REMARQUE : Votre machine à glaçons a un arrêt automatique. Au fur et à mesure de la fabrication de la glace, les glaçons remplissent le bac d'entreposage de glaçons. Les glaçons soulèvent le bras de commande en broche à la position OFF (élevée). Ne pas forcer le commutateur du bras en broche vers le haut ou vers le bas.

Distributeur d'eau

IMPORTANT :

■ Après avoir connecté le réfrigérateur à une source

d’alimentation en eau, vidanger le système d’eau. Utiliser un récipient robuste pour appuyer sur le levier du distributeur d’eau pendant 5 secondes, puis relâcher pendant 5 secondes. Répéter l’opération jusqu’à ce que l’eau commence à couler. Une fois que l’eau commence à couler, répéter l’opération (appui sur le levier du distributeur pendant 5 secondes puis relâchement pendant 5 secondes) pendant 2 minutes supplémentaires. Ceci permettra d’évacuer l’air du filtre et du système de distribution d’eau. Une vidange supplémentaire peut être nécessaire dans certains domiciles. Pendant l'évacuation de l'air du système, de l'eau peut gicler du distributeur.

REMARQUE : Après 4 minutes de distribution d'eau continue, le distributeur cessera la distribution afin d'éviter une inondation. Pour poursuivre la distribution, enlever le verre et appuyer à nouveau sur la palette de distribution.

■ Lorsque la porte du réfrigérateur est ouverte, le distributeur

ne distribue pas d'eau et le tableau de commande du distributeur n'affiche ou ne reçoit aucune donnée. Les réglages précédents seront conservés.

Page 27

Distribution d'eau

Lumière du distributeur

1. Appuyer un verre robuste contre la palette pour commencer

la distribution.

2. Relâcher la pression sur la palette et s'assurer que la

distribution d'eau a cessé avant d'enlever le verre.

REMARQUE : L'eau peut avoir un mauvais goût si vous n'utilisez pas régulièrement le distributeur. Puiser une quantité suffisante d'eau chaque semaine pour maintenir un approvisionnement frais.

Dépose et réinstallation de la palette du distributeur

La palette amovible est conçue pour récupérer les légers renversements et permettre un nettoyage facile. Il n'y a pas de conduit d'écoulement dans la palette. La palette peut être enlevée du distributeur pour être vidée ou nettoyée.

IMPORTANT : Appuyer sans relâcher sur LOCK OUT pendant 2 secondes pour verrouiller le distributeur avant d'enlever la palette. Voir “Verrouillage du distributeur”.

1. Libérer la palette du distributeur en appuyant vers le haut, tel

qu'illustré.

2. Pour enlever la palette du distributeur, la tirer vers le bas.

La lumière du distributeur s'allume automatiquement lorsqu'on appuie sur la palette pour distribuer de l'eau. Pour que la lumière soit allumée en permanence, appuyer sur le bouton de l'ampoule, situé sur le côté gauche du tableau de commande du distributeur, pour ON (marche) ou NIGHT LIGHT (veilleuse).

REMARQUE : Les lumières du distributeur sont des DEL qui ne nécessitent pas de remplacement.

ON : Appuyer une fois sur le bouton de l'ampoule pour allumer la lumière du distributeur. L'indicateur vert apparaîtra sous ON.

NIGHT LIGHT : Appuyer sur le bouton de l'ampoule une deuxième fois pour sélectionner le mode night light. L'indicateur vert apparaîtra sous NIGHT LIGHT. La lumière du distributeur s'ajustera automatiquement pour éclairer plus ou moins en fonction de la clarté de la pièce.

OFF : Appuyer sur le bouton de l'ampoule une troisième fois pour éteindre la lumière du distributeur.

Verrouillage du distributeur

Le distributeur d'eau peut être verrouillé pour un nettoyage facile ou pour éviter la distribution involontaire par de jeunes enfants ou des animaux de compagnie.

REMARQUE : La caractéristique de verrouillage ne coupe pas l'alimentation électrique à l'appareil, à la machine à glaçons ou à la lumière du distributeur. Elle sert simplement à désactiver la palette du distributeur.

Pour verrouiller le distributeur :

Appuyer sans relâcher sur le bouton LOCK OUT pendant 2 secondes jusqu'à ce que l'indicateur rouge apparaisse. Le distributeur d'eau et le tableau de commande du distributeur ne fonctionneront pas.

Pour déverrouiller le distributeur :

Appuyer sans relâcher sur le bouton de verrouillage pendant 2 secondes jusqu'à ce que l'indicateur disparaisse. Ensuite continuer à distribuer l'eau comme d'habitude.

3. Réinstaller la palette du distributeur en l'enclenchant

fermement dans le couvercle du distributeur tel qu'illustré.

Page 28

Système de filtration de l'eau

Ne pas utiliser pour le filtrage d'une eau microbiologiquement polluée ou de qualité inconnue en l'absence d'un dispositif de désinfection adéquat avant ou après le système. Les systèmes certifiés pour la réduction de kyste peuvent être utilisés pour l'eau désinfectée qui peut contenir des kystes filtrables.

Témoin lumineux de l'état du filtre à eau (sur certains modèles)

Le témoin lumineux de l'état du filtre à eau vous aidera à savoir quand changer le filtre à eau. Le témoin lumineux passera du vert au jaune. Ceci indique qu'il est presque temps de changer le filtre. Il est recommandé de remplacer le filtre à eau lorsque le témoin lumineux de l'état du filtre à eau passe au rouge OU lorsque le débit d'eau à votre distributeur ou à la machine à glaçons diminue de façon marquée. Le filtre doit être remplacé au moins tous les 6 mois selon la qualité de l’eau et l’utilisation.

Après avoir changé le filtre à eau, régler de nouveau le témoin lumineux de l'état du filtre à eau. Le témoin lumineux de l'état du filtre passera du rouge au vert dès que le système sera réinitialisé.

ENTRETIEN DU RÉFRIGÉRATEUR

Filtre à eau sans témoin lumineux (sur certains modèles)

Si votre réfrigérateur n’est pas muni du témoin lumineux de filtre à eau, vous devez changer la cartouche du filtre à eau tous les 6 mois selon la qualité de l’eau et l’utilisation. Si le débit d'eau au distributeur ou à la machine à glaçons diminue de façon marquée avant que 6 mois ne se soient écoulés, remplacer le filtre à eau plus souvent.

Utilisation du distributeur sans filtre à eau

Il est possible de faire fonctionner le distributeur sans utiliser de filtre à eau. L'eau ne sera pas filtrée.

1. Enlever le filtre à eau.

2. Faire glisser le couvercle de l'extrémité du filtre et le replacer

dans la grille de la base. IMPORTANT : Ne pas jeter le couvercle. Il fait partie de votre

réfrigérateur. Conserver le couvercle pour l’utiliser avec le filtre de rechange.

Nettoyage

AVERTISSEMENT

Risque d'explosion

Utiliser un produit de nettoyage ininflammable. Le non-respect de cette instruction peut causer un décès,

une explosion ou un incendie.

Les compartiments de réfrigération et de congélation se dégivrent automatiquement. Toutefois, nettoyer les deux compartiments environ une fois par mois pour éviter une accumulation d'odeurs. Essuyer les renversements immédiatement.

IMPORTANT :

■ Comme l’air circule entre les deux compartiments, toutes les

odeurs formées dans un compartiment seront transférées à l’autre. Vous devez nettoyer à fond les deux compartiments pour éliminer les odeurs. Pour éviter le transfert d'odeurs et l'assèchement des aliments, envelopper ou recouvrir hermétiquement les aliments.

■ Pour les modèles en acier inoxydable, l'acier inoxydable est

résistant à la corrosion, et non pas anticorrosion. Pour éviter la corrosion de l'acier inoxydable, garder les surfaces propres à l'aide des instructions de nettoyage suivantes.

Nettoyage de votre réfrigérateur :

REMARQUE : Ne pas utiliser des nettoyants abrasifs tels que les

nettoyants à vitre en atomiseurs, nettoyants à récurer, liquides inflammables, acide chlorhydrique, cires nettoyantes, détergents concentrés, eau de Javel ou nettoyants contenant du pétrole sur les surfaces extérieures (portes et caisse), les pièces en

plastique, les garnitures intérieures et de portes ou les joints de portes. Ne pas utiliser d'essuie-tout, tampons à récurer ou autres outils de nettoyage abrasifs.

1. Débrancher le réfrigérateur ou déconnecter la source de courant électrique.

2. Laver à la main, rincer et sécher les pièces amovibles et les surfaces internes à fond. Utiliser une éponge propre ou un linge doux et un détergent doux dans de l'eau tiède.

3. Nettoyer les surfaces extérieures. Métal peint : Laver les surfaces extérieures peintes avec une

éponge propre ou un linge doux et un détergent doux dans de l'eau tiède. Rincer les surfaces avec de l'eau propre et tiède et sécher immédiatement pour éviter les éventuelles taches laissées par l'eau.

Acier inoxydable : Laver les surfaces en acier inoxydable avec une éponge propre ou un linge doux et un détergent doux dans de l'eau tiède. Rincer les surfaces avec de l'eau propre et tiède et sécher immédiatement pour éviter les éventuelles taches laissées par l'eau.

REMARQUE : Lors du nettoyage de l'acier inoxydable, essuyer toujours dans le sens du grain pour éviter les éraflures.

4. Le condenseur n'a pas besoin d'être nettoyé souvent dans des conditions de fonctionnement normales. Si l'environnement est particulièrement graisseux, poussiéreux, ou s'il y a des animaux domestiques dans la maison, le condenseur devrait être nettoyé tous les deux ou trois mois pour assurer une efficacité maximum.

Si vous avez besoin de nettoyer le condenseur :

■ Retirer la grille de la base.

■ Utiliser un aspirateur à brosse douce pour nettoyer la

grille, les endroits ouverts derrière la grille et la surface à l'avant du condenseur.

■ Replacer la grille de la base lorsqu’on a terminé.

5. Brancher le réfrigérateur ou reconnecter la source de courant électrique.

Page 29

Remplacement des ampoules d’éclairage

WARMER

COOLER

RECOMMENDED SETTING

REFRIGERATOR

WARMER

COOLER

RECOMMEND

ED SETTING

FREEZER

ALL

24 HOURS BETWEEN ADJUSTMENT

REMARQUE : Toutes les ampoules ne s'adaptent pas forcément à votre réfrigérateur. S'assurer de remplacer l'ampoule par une ampoule pour appareils ménagers de même taille, forme et puissance.

1. Débrancher le réfrigérateur ou déconnecter la source de

courant électrique.

2. Retirer l’ampoule située derrière le tableau de commande

dans le réfrigérateur ou derrière le protège-ampoule dans le congélateur (sur certains modèles). Remplacer l'ampoule par une ampoule pour appareils ménagers de même puissance.

DÉPANNAGE

Essayer d’abord les solutions suggérées ici ou visiter notre site Internet et la FAQ (foire aux questions)

pour éviter le coût d’un appel de service.

Aux É.-U., www.whirlpool.com Au Canada, www.whirlpool.ca

Fonctionnement du réfrigérateur

3. Brancher le réfrigérateur ou reconnecter la source de courant électrique.

WARM

MER

WAR

F E R

C E R

O O C

FREEZER

N I T T

E S D

D N E

M O C

T A R

E G I

G N I T

T E

S D E

D N

E M M

E L O

O C

T N E

T S U

J D

N E E

W T E

B S R

U O

H 4 2

W O L

L A

Le réfrigérateur ne fonctionne pas

AVERTISSEMENT

un décès, un incendie ou un choc électrique.

■ Le cordon d'alimentation électrique est-il débranché?

Brancher sur une prise à 3 alvéoles reliée à la terre.

■ La prise électrique fonctionne-t-elle? Brancher une lampe

pour voir si la prise fonctionne.

■ Un fusible est-il grillé ou un disjoncteur s'est-il ouvert?

Remplacer le fusible ou réarmer le disjoncteur.

■ Les commandes sont-elles sur ON (marche)? S'assurer

que les commandes du réfrigérateur sont sur ON (marche). Voir “Utilisation des commandes”.

■ S'agit-il d'une nouvelle installation? Accorder 24 heures

après l'installation pour que le réfrigérateur se refroidisse complètement.

REMARQUE : Mettre les boutons de réglage de la température sur la position la plus froide ne refroidira aucun des compartiments plus rapidement.

Le moteur semble trop tourner

Il se peut que votre nouveau réfrigérateur fonctionne plus longtemps que l'ancien grâce à son compresseur à haute efficacité et ses ventilateurs. L'appareil peut fonctionner plus longtemps encore si la température de la pièce est chaude, si une importante quantité de nourriture y est ajoutée, si les portes sont fréquemment ouvertes ou si elles ont été laissées ouvertes.

Le réfrigérateur semble bruyant

Le bruit des réfrigérateurs a été réduit au cours des années. Du fait de cette réduction, il est possible d'entendre des bruits intermittents venant de votre nouveau réfrigérateur qui n'avaient pas été décelés avec votre ancien modèle. Voici une liste des sons normaux accompagnés d'explications.

■ Bourdonnement - entendu lorsque le robinet d'arrivée d'eau

s'ouvre pour remplir la machine à glaçons

■ Pulsation - les ventilateurs/le compresseur se règlent afin

d'optimiser la performance

■ Sifflement/cliquetis - écoulement de liquide réfrigérant,

mouvement des conduites d'eau ou d'objets posés sur le dessus du réfrigérateur

■ Grésillement/gargouillement - de l'eau tombe sur l'élément

de chauffage durant le programme de dégivrage

■ Bruit d'éclatement - contraction/expansion des parois

internes, particulièrement lors du refroidissement initial

■ Bruit d'écoulement d'eau - peut être entendu lorsque la

glace fond lors du programme de dégivrage et que l'eau s'écoule dans le plateau de dégivrage

■ Grincement/craquement - se produit lorsque la glace est

éjectée du moule à glaçons

Les portes ne ferment pas complètement

■ La porte est-elle bloquée en position ouverte? Déplacer

les emballages d'aliments pour libérer la porte.

■ Un compartiment ou une tablette bloquent-ils le

passage? Replacer le compartiment ou la tablette en position correcte.

Page 30

Les portes sont difficiles à ouvrir

AVERTISSEMENT

Risque d'explosion

Utiliser un produit de nettoyage ininflammable. Le non-respect de cette instruction peut causer un décès,

une explosion ou un incendie.

■ Les joints d'étanchéité sont-ils sales ou collants?

Nettoyer les joints et les surfaces de contact au savon doux et à l'eau tiède. Rincer et sécher avec un linge doux.

Température et humidité

La température est trop élevée

■ S'agit-il d'une nouvelle installation? Accorder 24 heures

après l'installation pour que le réfrigérateur se refroidisse complètement.

■ La/Les porte(s) est/sont-elle(s) fréquemment ouverte(s)

ou laissée(s) ouverte(s)? Ceci permet à l'air chaud de pénétrer dans le réfrigérateur. Minimiser les ouvertures de porte et garder les portes complètement fermées.

■ Une importante quantité d'aliments a-t-elle été ajoutée?

Accorder quelques heures pour que le réfrigérateur revienne à sa température normale.

■ Les réglages sont-ils corrects pour les conditions

existantes? Ajuster les commandes un cran plus froid. Vérifier la température au bout de 24 heures. Voir “Utilisation des commandes”.

Glaçons et eau

La machine à glaçons ne produit pas ou pas suffisamment de glaçons

■ Le réfrigérateur est-il connecté à l'alimentation en eau et

le robinet d'arrêt d'eau est-il ouvert? Brancher le réfrigérateur à l'alimentation en eau et ouvrir le robinet d'arrêt d'eau complètement.

■ La canalisation de la source d'eau du domicile comporte-

t-elle une déformation? Une déformation dans la canalisation peut réduire l'écoulement d'eau. Redresser la canalisation d'eau.

■ La machine à glaçons est-elle allumée? S'assurer que le

bras de commande en broche ou l'interrupteur (selon le modèle) est en position ON.

■ S'agit-il d'une nouvelle installation? Attendre 24 heures

après l'installation pour le commencement de la production de glaçons. Attendre 72 heures pour la production complète de glaçons.

■ La porte du congélateur est-elle complètement fermée?

Bien fermer la porte du compartiment de congélation. Si la porte du compartiment de congélation ne ferme pas complètement, voir “Les portes ne ferment pas complètement”, earlier in this section.

■ Une grande quantité de glaçons vient-elle d'être enlevée?

Attendre 24 heures pour que la machine à glaçons produise plus de glaçons.

■ Un glaçon est-il coincé dans le bras éjecteur? Enlever le

glaçon du bras éjecteur avec un ustensile en plastique.

■ Un filtre à eau est-il installé sur le réfrigérateur? Enlever le

filtre et faire fonctionner la machine à glaçons. Si le volume de glace augmente, le filtre est probablement obstrué ou mal installé. Remplacer le filtre ou le réinstaller correctement.

■ Un système de filtration de l'eau à osmose inverse est-il

connecté à votre canalisation d'eau froide? Ceci peut diminuer la pression de l'eau. Voir “Spécifications de l'alimentation en eau”.

Il y a une accumulation d'humidité à l'intérieur

REMARQUE : Une certaine accumulation d'humidité est

normale.

■ La pièce est-elle humide? Ceci contribue à l'accumulation

de l'humidité.

■ La/Les porte(s) est/sont-elle(s) fréquemment ouverte(s)

ou laissée(s) ouverte(s)? Ceci permet à l'air humide de pénétrer dans le réfrigérateur. Minimiser les ouvertures de porte et garder les portes complètement fermées.

Les glaçons sont creux ou petits

REMARQUE : Cela indique une faible pression de l'eau.

■ La valve de la canalisation d'eau est-elle complètement

ouverte? Ouvrir la valve d'eau complètement.

■ La canalisation de la source d'eau du domicile comporte-

t-elle une déformation? Une déformation dans la canalisation peut réduire l'écoulement d'eau. Redresser la canalisation d'eau.

■ Un filtre à eau est-il installé sur le réfrigérateur? Enlever le

filtre et faire fonctionner la machine à glaçons. Si la qualité des glaçons augmente, le filtre est probablement obstrué ou mal installé. Remplacer le filtre ou le réinstaller correctement.

■ Un système de filtration de l'eau à osmose inverse est-il

connecté à votre canalisation d'eau froide? Ceci peut diminuer la pression de l'eau. Voir “Spécifications de l'alimentation en eau”.

■ Reste-t-il des questions concernant la pression de l'eau?

Appeler un plombier agréé et qualifié.

Page 31

Goût, odeur ou couleur grise des glaçons

L’eau coule du système de distribution

■ Les raccords de plomberie sont-ils neufs? Des raccords

de plomberie neufs peuvent causer une décoloration et un mauvais goût des glaçons.

■ Les glaçons ont-ils été gardés trop longtemps? Jeter les

glaçons. Laver le compartiment à glaçons. Accorder 24 heures pour la fabrication de nouveaux glaçons.

■ Y a-t-il un transfert d'odeurs de nourriture? Utiliser des

emballages étanches à l'air et à l'humidité pour conserver les aliments.

■ L'eau contient-elle des minéraux (tels que le soufre)?

L'installation d'un filtre peut être requise afin d'enlever les minéraux.

■ Un filtre à eau est-il installé sur le réfrigérateur? Une

décoloration grise ou foncée de la glace indique que le système de filtration de l'eau a besoin d'un rinçage additionnel. Rincer le système de filtration d'eau avant d'utiliser un nouveau filtre. Remplacer le filtre à eau à la date indiquée. Voir “Système de filtration de l'eau”.

Le distributeur d'eau ne fonctionne pas correctement

■ Le réfrigérateur est-il connecté à l'alimentation en eau et

le robinet d'arrêt d'eau est-il ouvert? Brancher le réfrigérateur à l'alimentation en eau et ouvrir le robinet d'arrêt d'eau complètement.

■ La canalisation de la source d'eau du domicile comporte-

t-elle une déformation? Redresser la canalisation d'eau.

■ S'agit-il d'une nouvelle installation? Rincer et remplir le

système de distribution d'eau. Voir “Distributeur d'eau”.

■ La pression de l'eau est-elle inférieure à 30 lb/po²

(207 kPa)? La pression de l'eau du domicile determine l'écoulement d'eau du distributeur. Voir “Spécifications de l'alimentation en eau”.

■ Un filtre à eau est-il installé sur le réfrigérateur? Enlever le

filtre et faire fonctionner le distributeur. Si l'écoulement d'eau augmente, le filtre est probablement obstrué ou mal installé. Remplacer le filtre ou le réinstaller correctement.

■ La porte du réfrigérateur est-elle bien fermée? Bien fermer

la porte. Si elle ne ferme pas complètement, voir “Les portes ne ferment pas complètement”, earlier in this section.

■ Les portes ont-elles été récemment enlevées ou

inversées? S'assurer que l'assemblage câble/tuyau du distributeur d'eau a été correctement reconnecté en bas de la porte du réfrigérateur. Voir “Portes du réfrigérateur”.

■ Un système de filtration de l'eau à osmose inverse est-il

connecté à votre canalisation d'eau froide? Ceci peut diminuer la pression de l'eau. Voir “Spécifications de l'alimentation en eau”.

REMARQUE : Il est normal de constater une ou deux gouttes d'eau après la distribution d'eau.

■ Le verre n'a pas été maintenu sous le distributeur assez

longtemps? Maintenir le verre sous le distributeur 2 à 3 secondes après avoir relâché le levier du distributeur.

■ S'agit-il d'une nouvelle installation? Rincer le système de

distribution d'eau. Voir “Distributeur d'eau”.

■ Le filtre à eau a-t-il été récemment changé? Rincer le

système de distribution d'eau. Voir “Distributeur d'eau”.

■ Trouve-t-on de l'eau au sol près de la grille de la base?

S'assurer que les connexions du tuyau du distributeur d'eau, en bas de la porte du réfrigérateur, sont complètement serrées. Voir “Portes du réfrigérateur”.

L'eau du distributeur est tiède

REMARQUE : L'eau du distributeur est seulement réfrigérée à

50°F (10°C).

■ S'agit-il d'une nouvelle installation? Attendre 24 heures

après l'installation pour que l'alimentation d'eau refroidisse complètement.

■ Une grande quantité d'eau a-t-elle récemment été

distribuée? Attendre 24 heures pour que l'alimentation d'eau refroidisse complètement.

■ N'a-t-on pas récemment distribué de l'eau? Le premier

verre d'eau peut ne pas être froid. Jeter le premier verre d'eau.

■ Le réfrigérateur est-il branché à l'arrivée d'eau froide?

S'assurer que le réfrigérateur est branché à l'arrivée d'eau froide. Voir “Spécifications de l'alimentation en eau”.

ACCESSOIRES

Pour commander le nettoyant pour acier inoxydable ou des filtres de rechange, composer le 1-800-442-9991 et demander le numéro de pièce indiqué ci-dessous ou contacter votre marchand autorisé Whirlpool. Au Canada, composer le 1-800-807-6777.

Nettoyant et poli pour acier inoxydable :

Commander la pièce N° 4396095 Au Canada, commander la pièce N° 31462B

Filtre de rechange :

Commander la pièce N° 4396701 (L200V / NL120V / NLC120V)

Page 32

FEUILLES DE DONNÉES SUR LE PRODUIT

Système de filtration d’eau à la grille de la base

Modèle WF-L200V Capacité 200 gallons (757 litres)

Modèle WF-NL120V Capacité 120 gallons (454 litres)

Système testé et certifié par NSF International en vertu de la norme NSF/ANSI 53 pour la réduction de plomb, mercure, benzène, p-dichlorobenzène, odichlorobenzène, toxaphène, éthylbenzène, 1,2,4-trichlorobenzène et en vertu de la norme NSF/ANSI 42 pour la réduction du goût et de l'odeur du chlore et des particules de classe III.

Ce produit a été testé selon les normes 42 et 53 ANSI/NSF pour la réduction des substances énumérées ci-dessous. La concentration des substances indiquées dans l’eau entrant dans le système a été réduite à une concentration moindre ou égale à la limite permissible pour l’eau qui quitte le système, tel que spécifié dans les normes 42 et 53 ANSI/NSF.

Réd. de substances Effets esthétiques

Goût/odeur de chlore Particules (classe III*)

Réduction de contaminant

Plomb : à pH 6,5 Plomb : à pH 8,5

Mercure : à pH 6,5 Mercure : à pH 8,5

Benzène 0,005 mg/L 0,0157 mg/L 0,015 mg/L ± 10 % 0,002 mg/L 0,00083 mg/L 87,26 % 94,71 % p-dichlorobenzène 0,075 mg/L 0,210 mg/L 0,225 mg/L ± 10 % 0,0005 mg/L 0,0005 mg/L 99,76 % 99,76 % O-Dichlorobenzène 0,60 1,84 1,8 ± 10 % 0,20 0,0418 89,13 97,73 Toxaphène 0,003 0,0143 0,015 ± 10 % 0,0012 0,0010 91,60 93,00 Éthylbenzène 0,70 2,00 2,1 ± 10 % 0,40 0,085 80,00 95,75 1,2,4- trichlorobenzène 0,07 0,232 0,21 ± 10 % 0,0041 0,0016 98,23 99,31

Critères de réduction NFS

≥50 % ≥85 %

Critères de réduction NFS

0,01mg/L 0,01mg/L

0,002 mg/L 0,002 mg/L

Affluent moyen Concentration dans l'eau à

1,9 mg/L 49 333/mL

Affluent moyen Concentration dans l'eau à

0,14 mg/L 0,15 mg /L

0,0059 mg/L 0,0054 mg /L

traiter

2,0 mg/L ± 10 % Au moins 10 000 particules/mL

traiter

†

0,15 mg/L ± 10 %

†

0,15 mg/L ± 10 % 0,006 mg/L ± 10 %

0,006 mg/L ± 10 %

Effluent maximal

0,07 mg/L 640/ mL**

Effluent maximal

0,0014 mg/L 0,0069 mg/L

0,0009 mg/L 0,0007 mg/L

Effluent moyen

0,06 mg/L 312 mg/L

Effluent moyen

0,0011 mg/L 0,0042 mg/L

0,0004 mg/L 0,00043 mg/L

% de réd. minimale

>75 % 98,7 %

% de réd. minimale

99,00 % 95,40 %

84,74 % 87,03 %

% de réd. moyenne

>75 % 99 %

% de réd. moyenne

99,21 % 97,20 %

93,22 % 92,03 %

Paramètres de test : pH = 7,5 ± 0,5 à moins d’indications contraires. Débit = 0,5 gpm (1,9 Lpm). Pression = 60 lb/po² (413,7 kPa). Température = 63°F (17,2°C).

■ Il est essentiel que les exigences de fonctionnement,

d’entretien et de remplacement de filtre soient respectées pour que ce produit donne le rendement annoncé.

■ Modèle WF-L200V : Le système de contrôle du filtre mesure

la quantité d’eau qui passe par le filtre et vous signale quand

■ Veuillez vous référer à la couverture ou à la section

“Accessoires” pour le nom, l’adresse et le numéro de téléphone du fabricant.

■ Veuillez vous référer à la section “Garantie” pour la garantie

limitée du fabricant. remplacer le filtre. Lorsque 90 % de la vie utile du filtre est écoulée, le témoin lumineux du filtre passe du vert au jaune. Lorsque 100 % de la vie utile du filtre est écoulée, le témoin lumineux du filtre passe du jaune au rouge et il est recommandé de remplacer le filtre. Utiliser le remplacement L200V/NL120V, pièce N° 4396701. Prix au détail suggéré 2007 de 34,99 $US/45,99 $CAN. Les prix sont sujets à des changements sans préavis.

Paramètres d’approvisionnement en eau

Approvisionnement en eau Pression de l'eau Température de l'eau Débit nominal

Directives d’application/

Collectivité ou puits 30 - 120 lb/po 33° - 100°F (0,6° - 37,8°C) 0,5 gpm (1,9 L/min.) à 60 lb/po2

(207 - 827 kPa)

Modèle WF-NL120V : Changer le filtre à eau tous les 6 mois. Utiliser la cartouche de remplacement L200V/NL120V, pièce N° 4396701. Prix au détail suggéré 2007 de 34,99 $US/45,99 $CAN. Les prix sont sujets à des changements sans préavis.

■ Le produit ne doit être utilisé que pour l’eau froide seulement.

■ Ne pas utiliser pour le filtrage d'une eau microbiologiquement

polluée ou de qualité inconnue en l'absence d'un dispositif de désinfection adéquat avant ou après le système.

Classe III - taille des particules : > 5 à <15 um

Exigence de test : au moins 100 000 particules/mL (poussière de test fine AC)

†

Ces contaminants ne sont pas nécessairement présents dans votre approvisionnement d'eau. Le rendement peut varier selon les conditions locales de l'eau.

NSF est une marque déposée de NSF International.

Page 33

Système de filtration d’eau à la grille de la base

Modèle WF-NLC120V Capacité 120 gallons (454 litres)

Système testé et certifié par NSF International en vertu de la norme NSF/ANSI 53 pour la réduction de plomb, mercure, benzène, p-dichlorobenzène, kystes, turbidité, amiante, endrine, o-dichlorobenzène, toxaphène, éthylbenzène, 1,2,4-trichlorobenzène et en vertu de la norme NSF/ANSI 42 pour la réduction du goût et de l'odeur du chlore et des particules de classe I.

Réd. de substances Effets esthétiques

Goût/odeur de chlore Particules (classe I*)

Réduction de contaminant

Plomb : à pH 6,5 Plomb : à pH 8,5

Mercure : à pH 6,5 Mercure : à pH 8,5

Benzène 0,005 mg/L 0,0153 mg/L 0,015 mg/L ± 10 % 0,0036 mg/L 0,0014 mg/L 76,47 % 90,84 % p-dichlorobenzène 0,075 mg/L 0,215 mg/L 0,225 mg/L ± 10 % 0,0037 mg/L 0,0010 mg/L 98,27 % 99,52 % Amiante 99,0 % ** 842 x 10

‡

Kystes Turb idit é

Endrine 0,002 0,0056 0,006 ± 10 % 0,0007 0,0004 87,50 92,85 O-Dichlorobenzène 0,60 1,84 1,8 ± 10 % 0,33 0,071 82,06 96,14 Toxaphène 0,003 0,0143 0,015 ± 10 % 0,001 0,001 93,00 93,00 Éthylbenzène 0,70 2,00 2,1 ± 10 % 0,60 0,169 70,00 91,55 1,2,4- trichlorobenzène 0,07 0,232 0,21 ± 10 % 0,0025 0,0007 98,92 99,69

Critères de réduction NSF

≥50 % ≥85 %

Critères de réduction NSF

0,01mg/L 0,01mg/L

0,002 mg/L 0,002 mg/L

99,95 % 0,5 NTU

Affluent moyen Concentration dans l'eau à

1,9 mg/L 5 300 000/mL

Affluent moyen Concentration dans l'eau à

0,14 mg/L 0,15 mg/ L

0,0058 mg/L 0,0055 mg/L

165 500/mL 11,75 NTU

traiter

2,0 mg/L ± 10 % Au moins 10 000 particules/mL

traiter

†

0,15 mg/L ± 10 %

†

0,15 mg/L ± 10 % 0,006 mg/L ± 10 %

0,006 mg/L ± 10 %

107 à 108 fibres/L 50 000/L min.

11 ± 1 NTU

††

Effluent maximal

0,12 mg/L 50 000/mL**

Effluent maximal

0,001 mg/L 0,001 mg/L

0,0005 mg/L 0,0013 mg/L

1,6 x 107 mg/L 1,6 x 107 mg/L 99,81 99,81 % 1 mg/L

0,38 NTU

Effluent moyen

0,08 mg/L 15 725/mL

Effluent moyen

0,001 mg/L 0,001 mg/L

0,0003 mg/L 0,0005 mg/L

1 mg/L 0,22 NTU

% de réd. minimale

>75 % 99,0 %

% de réd. minimale

99,29 % 99,32 %

91,37 % 76,36 %

99,99 % 96,76 %

% de réd. moyenne

>75 % 99,7 %

% de réd. moyenne

99,29 % 99,32 %

94,82 % 90,90 %

99,99 % 98,12 %

Paramètres de test : pH = 7,5 ± 0,5 à moins d’indications contraires. Débit = 0,5 gpm (1,9 Lpm). Pression = 60 lb/po² (413,7 kPa). Température = 63°F (17,2°C).

■ Il est essentiel que les exigences de fonctionnement,

d’entretien et de remplacement de filtre soient respectées pour que ce produit donne le rendement annoncé.

■ Modèle WF-NLC120V : Changer du filtre à eau tous les

6 mois. Utiliser le filtre de rechange NLC120V, pièce N°

4396701. Prix au détail suggéré 2007 de 34,99 $US/45,99 $CAN. Les prix sont sujets à des changements sans préavis.

■ Le produit ne doit être utilisé que pour l’eau froide seulement.

■ Ne pas utiliser pour le filtrage d'une eau microbiologiquement

Paramètres d’approvisionnement en eau

Approvisionnement en eau Pression de l'eau Température de l'eau Débit nominal

Directives d’application/

Collectivité ou puits 30 - 120 lb/po 33° - 100°F (0,6° - 37,8°C) 0,5 gpm (1,89 L/min.) à 60 lb/po2

(207 - 827 kPa)

polluée ou de qualité inconnue en l'absence d'un dispositif de désinfection adéquat avant ou après le système. Les systèmes certifiés pour la réduction de kyste peuvent être utilisés pour l'eau désinfectée qui peut contenir des kystes filtrables.

■ Veuillez vous référer à la couverture ou à la section

“Accessoires” pour le nom, l’adresse et le numéro de téléphone du fabricant.

■ Veuillez vous référer à la section “Garantie” pour la garantie

limitée du fabricant.

Classe I - taille des particules : > 0,5 à <1 um

Exigence de test : au moins 100 000 particules/mL (poussière de test fine AC).

†

Ces contaminants ne sont pas nécessairement présents dans votre approvisionnement d'eau. Le rendement peut varier selon les conditions locales de l'eau.

††

Fibres de longueur supérieure à 10 um

‡

Cas de la filtration de kystes de Cryptosporidium parvum

® NSF est une marque déposée de NSF International.

Page 34

GARANTIE DE GROS APPAREIL MÉNAGER

WHIRLPOOL CORPORATION

GARANTIE LIMITÉE

Pendant un an à compter de la date d’achat, lorsque ce gros appareil ménager est utilisé et entretenu conformément aux instructions jointes à ou fournies avec le produit, Whirlpool Corporation ou Whirlpool Canada LP (ci-après désignées “Whirlpool”) paiera pour les pièces spécifiées par l’usine et la main-d’œuvre pour corriger les vices de matériaux ou de fabrication qui existaient déjà lorsque ce gros appareil ménager a été acheté. Le service doit être fourni par une compagnie de service désignée par Whirlpool. LE SEUL ET EXCLUSIF RECOURS DU CLIENT DANS LE CADRE DE LA PRÉSENTE GARANTIE LIMITÉE CONSISTE EN LA RÉPARATION PRÉVUE CI-DESSUS. Cette garantie limitée est valide uniquement aux États-Unis ou au Canada et s’applique exclusivement lorsque le gros appareil ménager est utilisé dans le pays où il a été acheté. Une preuve de la date d’achat d’origine est exigée pour obtenir un service dans le cadre de la présente garantie limitée.

ÉLÉMENTS EXCLUS DE LA GARANTIE

La présente garantie limitée ne couvre pas :

1. Les pièces de rechange ou la main-d’œuvre lorsque ce gros appareil ménager est utilisé à des fins autres que l'usage domestique

unifamilial normal ou lorsque les instructions d’installation et/ou les instructions de l’opérateur ou de l’utilisateur fournies ne sont pas respectées.

2. Les visites de service pour rectifier l'installation du gros appareil ménager, montrer à l'utilisateur comment utiliser le gros appareil

ménager, remplacer ou réparer des fusibles du domicile ou rectifier le câblage ou la plomberie du domicile.

3. Les visites de service pour réparer ou remplacer les ampoules électriques, les filtres à air ou les filtres à eau de l'appareil. Les pièces

consomptibles ne sont pas couvertes par la garantie.

4. Les dommages imputables à : accident, modification, usage impropre ou abusif, incendie, inondation, actes de Dieu, installation

fautive ou installation non conforme aux codes d’électricité ou de plomberie, ou l’utilisation de produits non approuvés par Whirlpool.

5. Les défauts d'apparence, notamment les éraflures, traces de choc, fissures ou tout autre dommage subi par le fini du gros appareil

ménager, à moins que ces dommages ne résultent de vices de matériaux ou de fabrication et ne soient signalés à Whirlpool dans les 30 jours suivant la date d'achat.

6. Toute perte d'aliments ou de médicaments due à une défaillance du réfrigérateur ou du congélateur.

7. Le ramassage et la livraison. Ce gros appareil ménager est conçu pour être réparé à domicile.

8. Les réparations aux pièces ou systèmes résultant d’une modification non autorisée faite à l’appareil.

9. Les frais de déplacement et de transport pour le service du produit si votre gros appareil ménager est situé dans une région

éloignée où un fournisseur de services d’entretien ou de réparation Whirlpool autorisé n’est pas disponible.

10. La dépose et la réinstallation de votre gros appareil ménager si celui-ci est installé dans un endroit inaccessible ou n'est pas installé

conformément aux instructions d'installation fournies par Whirlpool.

11. Les pièces de rechange ou la main-d’œuvre pour les gros appareils ménagers dont les numéros de modèle/de série ont été

enlevés, modifiés ou ne peuvent pas être facilement identifiés.

12. La décoloration ou l'oxydation des surfaces en acier inoxydable ou encore l'apparition de rouille sur ces surfaces.

CLAUSE D'EXONÉRATION DE RESPONSABILITÉ AU TITRE DES GARANTIES IMPLICITES

LES GARANTIES IMPLICITES, Y COMPRIS LES GARANTIES APPLICABLES DE QUALITÉ MARCHANDE OU D'APTITUDE À UN USAGE PARTICULIER, SONT LIMITÉES À UN AN OU À LA PLUS COURTE PÉRIODE AUTORISÉE PAR LA LOI. Certains États et provinces ne permettent pas de limitation sur la durée d’une garantie implicite de qualité marchande ou d'aptitude à un usage particulier, de sorte que la limitation ci-dessus peut ne pas être applicable dans votre cas. Cette garantie vous confère des droits juridiques spécifiques, et vous pouvez également jouir d’autres droits qui peuvent varier d’une juridiction à l'autre.

Page 35

LIMITATION DES RECOURS; EXCLUSION DES DOMMAGES FORTUITS OU INDIRECTS

LE SEUL ET EXCLUSIF RECOURS DU CLIENT DANS LE CADRE DE LA PRÉSENTE GARANTIE LIMITÉE CONSISTE EN LA RÉPARATION PRÉVUE CI-DESSUS. WHIRLPOOL N’ASSUME AUCUNE RESPONSABILITÉ POUR LES DOMMAGES FORTUITS OU INDIRECTS. Certains États et certaines provinces ne permettent pas l’exclusion ou la limitation des dommages fortuits ou indirects, de sorte que ces limitations et exclusions peuvent ne pas être applicables dans votre cas. Cette garantie vous confère des droits juridiques spécifiques, et vous pouvez également jouir d’autres droits qui peuvent varier d’une juridiction à l'autre.

Si vous résidez à l'extérieur des 50 États des États-Unis et du Canada, contactez votre marchand Whirlpool autorisé pour déterminer si une autre garantie s'applique. 6/08

Pour des informations supplémentaires sur le produit, aux É.-U., visiter www.whirlpool.com. Au Canada, visiter www.whirlpool.ca.

Si vous n’avez pas accès à Internet et que vous nécessitez une assistance pendant l’utilisation du produit ou que vous souhaitez prendre un rendez-vous, vous pouvez contacter Whirlpool au numéro ci-dessous.

Ayez votre numéro de modèle à disposition. Vous pouvez trouver vos numéros de modèle et de série sur la plaque située sur la paroi interne du compartiment de réfrigération.

Pour assistance ou service aux É.-U., composez le 1-800-253-1301. Au Canada, composez le 1-800-807-6777. Si vous avez besoin de plus d’assistance, vous pouvez écrire à Whirlpool en soumettant toute question ou problème à l’adresse

suivante : Aux États-Unis :

Whirlpool Brand Home Appliances Customer eXperience Center 553 Benson Road Benton Harbor, MI 49022-2692

Au Canada :

Whirlpool Brand Home Appliances

Centre d'eXpérience à la clientèle

1901 Minnesota Court

Mississauga, Ontario L5N 3A7

Dans votre correspondance, veuillez indiquer un numéro de téléphone où l’on peut vous joindre dans la journée. Veuillez conserver le manuel de l’utilisateur et le numéro de modèle pour référence ultérieure.

Page 36

W10208842A

SP PN W10208841A

® Registered Trademark/TM Trademark of Whirlpool, U.S.A., Whirlpool Canada LP Licensee in Canada

® Marque déposée/TM Marque de commerce de Whirlpool, U.S.A., emploi sous licence par Whirlpool Canada LP au Canada

Printed in U.S.A.

Imprimé aux É.-U.

7/08
