A. Anzeige „Tür auf“

Diese Waschmaschine ist mit automatischen
Sicherheitsfunktionen ausgestattet, die Störungen
frühzeitig erkennen können und auf diese angemessen
reagieren, z. B.:

B. Anzeige „Service“

C. Anzeige „Wasserhahn zu“

D. Anzeige „Pumpe“

E. Programmwahlschalter
F. Taste „Start/Pause“
G. Taste „Temperatur“
H. Taste „Schleudern“ (einschl. „Spülstopp“)
I. Taste „Fertig in“
J. Taste „Dosierhilfe“
K. Taste „Verschmutzungsgrad“
L. Eco monitor
M. Taste „Löschen/Abpumpen“
N. Tastenkombination für Kindersicherung
O. Anzeige für Waschmittelüberdosierung

D

C

F

B

A

L

}

}

J

N

G

O

M

EHKI

/

Gewebearten

Farb en

Eco

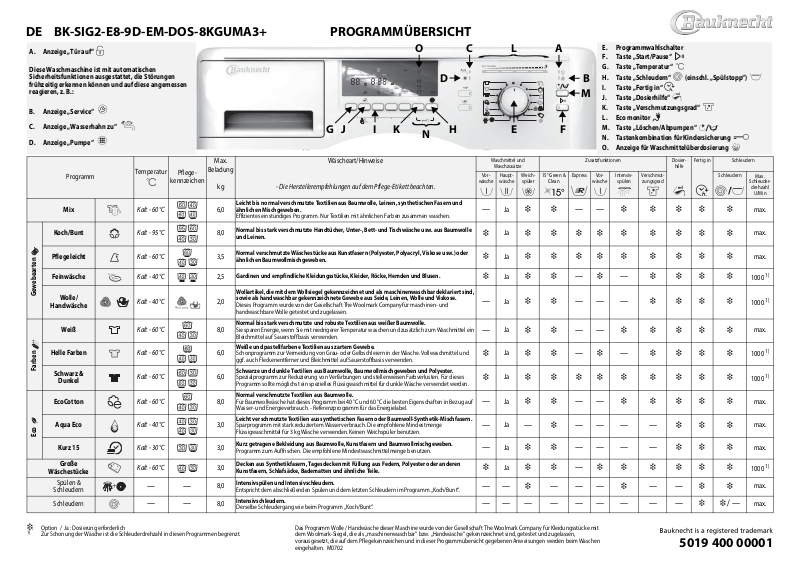

DE BK-SIG2-E8-9D-EM-DOS-8KGUMA3+ PROGRAMMÜBERSICHT

Programm

Mix

Koch/ Bunt

Pflegeleicht

Feinwä sche

Woll e/

Handwäsche

Wei ß

Helle Farben

Schwarz &

Dunkel

EcoCotton

Aqua Eco

Kurz 15

❉

1)

Große

Wäschestücke

Spülen &

Schleudern
Schleudern

:

Option / Ja : Dosierung erforderlich
Zur Schonung der Wäsche ist die Schleuderdrehzahl in diesen Programmen begrenzt.

Tem pe ra t ur

Kalt - 60 °C

Kalt - 95 °C

Kalt - 60 °C

Kalt - 40 °C

Kalt - 40 °C

Kalt - 60 °C

Kalt - 60 °C

Kalt - 60 °C

Kalt - 60 °C

Kalt - 40 °C

Kalt - 30 °C

Kalt - 60 °C

——
——

Pflege-

kennzeichen

Max.

Beladung

kg

Leicht bis normal verschmutzte Textilien aus Baumwolle, Leinen, synthetischen Fasern und
ähnlichen Mischgeweben.

6,0

Effizientes einstündiges Programm. Nur Textilien mit ähnlichen Farben zusammen waschen.

Normal bis stark verschmutzte Handtücher, Unter-, Bett- und Tischwäsche usw. aus Baumwolle

8,0

und Leinen.

Normal verschmutzte Wäschestücke aus Kunstfasern (Polyester, Polyacryl, Viskose usw.) oder

3,5

ähnlichen Baumwollmischgeweben.

Gardinen und empfindliche Kleidungsstücke, Kleider, Röcke, Hemden und Blusen.

2,5

Wollartikel, die mit dem Wollsiegel gekennzeichnet und als maschinenwaschbar deklariert sind,
sowie als handwaschbar gekennzeichnete Gewebe aus Seide, Leinen, Wolle und Viskose.

2,0

Dieses Programm wurde von der Gesellschaft The Woolmark Company für maschinen- und
handwaschbare Wolle getestet und zugelassen.

Normal bis stark verschmutzte und robuste Textilien aus weißer Baumwolle.

Sie sparen Energie, wenn Sie mit niedrigerer Temperatur waschen und zusätzlich zum Waschmittel ein

8,0

Bleichmittel auf Sauerstoffbasis verwenden.

Weiße und pastellfarbene Textilien aus zartem Gewebe.

Schonprogramm zur Vermeidung von Grau- oder Gelbschleiern in der Wäsche. Vollwaschmittel und

6,0

ggf. auch Fleckenentferner und Bleichmittel auf Sauerstoffbasis verwenden.

Schwarze und dunkle Textilien aus Baumwolle, Baumwollmischgeweben und Polyester.

Spezialprogramm zur Reduzierung von Verfärbungen und stellenweisen Farbverlusten. Für dieses

6,0

Programm sollte möglichst ein spezielles Flüssigwaschmittel für dunkle Wäsche verwendet werden.

Normal verschmutzte Textilien aus Baumwolle.

Für Baumwollwäsche hat dieses Programm bei 40 °C und 60 °C die besten Eigenschaften in Bezug auf

8,0

Wasser- und Energieverbrauch. - Referenzprogramm für das Energielabel.

Leicht verschmutzte Textilien aus synthetischen Fasern oder Baumwoll-Synthetik-Mischfasern.

Sparprogramm mit stark reduziertem Wasserverbrauch. Die empfohlene Mindestmenge

3,0

Flüssigwaschmittel für 3 kg Wäsche verwenden. Keinen Weichspüler benutzen.

Kurz getragene Bekleidung aus Baumwolle, Kunstfasern und Baumwollmischgeweben.

3,0

Programm zum Auffrischen. Die empfohlene Mindestwaschmittelmenge benutzen.

Decken aus Synthetikfasern, Tagesdecken mit Füllung aus Federn, Polyester oder anderen

3,0

Kunstfasern, Schlafsäcke, Badematten und ähnliche Teile.
Intensivspülen und Intensivschleudern.

8,0

Entspricht dem abschließenden Spülen und dem letzten Schleudern im Programm „Koch/Bunt“.

Intensivschleudern.

8,0

Derselbe Schleudergang wie beim Programm „Koch/Bunt“.

- Die Herstellerempfehlungen auf dem Pflege-Etikett beachten.

Das Programm Wolle / Handwäsche dieser Maschine wurde von der Gesellschaft The Woolmark Company für Kleidungsstücke mit
dem Woolmark-Siegel, die als „maschinenwaschbar“ bzw. „Handwäsche“ gekennzeichnet sind, getestet und zugelassen,
vorausgesetzt, die auf dem Pflegekennzeichen und in dieser Programmübersicht gegebenen Anweisungen werden beim Waschen
eingehalten. M0702

Wäsc hear t/Hi nweis e

Wasch mittel und

Waschz usätze

Vor-

Haupt-

Weic h-

wäsche

wäsche

Ja

—

Ja

❉

Ja

❉

Ja

❉

Ja

—

Ja

—

Ja

❉

Ja

❉

Ja

—

Ja

—

Ja

—

Ja

❉

——
——— — —— — — —

15° Green &

spüler

Clean

❉❉

❉❉❉❉❉ ❉❉❉ ❉

❉❉❉❉❉ ❉❉❉ ❉

❉❉—❉

❉❉

❉❉

❉❉—❉

❉❉❉❉❉ ❉❉❉ ❉

❉❉

—

❉

❉❉

❉❉—❉❉ ❉ ❉❉ ❉

❉

———

Zusatzfunktionen Dosier-

Express Vor-

——

—— —

——

——

wäsche

Intensiv-

Vers chmu t-

spülen

zungsgrad

❉❉❉❉❉

—

❉❉❉ ❉

❉❉❉ ❉

❉❉❉❉❉

—

❉❉❉ ❉

❉❉❉❉❉

—— — —

—— — —

❉

——

Fert ig in Schleudern

hilfe

❉❉ ❉

❉❉ ❉

❉❉

❉❉

5019 400 00001

Schleudern

/—

Max.

Schleuder-

drehzahl

U/Min

max.

max.

max.

1000

1000

max.

1000

1000

max.

max.

max.

1000

max.

max.

1)

1)

1)

1)

1)

*

Referenzprogramme für das Energielabel.

weniger mehr

- Die Sensortechnologie passt die Programmdauer und den Wasser- und Energieverbrauch der jeweiligen Beladung an.

VERBRAUCHSÜBERSICHT

Programm

Mix 40 6,0 65 0,65 1:00 —
Koch/Bunt 95 8,0 82
Koch/Bunt 60 8,0 59 1,36 2:20 1:35
Koch/Bunt 40 8,0 75 0,80 2:05 1:15

Pflegeleicht 60 3,5 48
Pflegeleicht 40 3,5 45 0,55 1:20 0:55
Feinwäsche 40 2,5 60 0,65 0:50 —

Wolle/Handwäsche 40 2,0 45 0,60 0:40 —

Weiß 40 8,0 77 0,85 2:20 —

Helle Farben 40 6,0 70 0,50 1:20 —

Schwarz & Dunkel 40 6,0 49 0,60 1:40 1:15

EcoCotton

*

EcoCotton

*

EcoCotton

*

Aqua Eco 40 3,0 19 0,45 1:00 —

Kurz 15 30 3,0 30 0,20 0:15 —

Große Wäschestücke 40 3,0 70 0,75 1:30 —

Die Verbrauchswerte wurden unter Standardbedingungen gemäß den Richtlinien IEC/EN 60456 gemessen. Im privaten Umfeld können die Werte aufgrun d von Was serdru ck und
Temperatur, von Beladung und Wäschetyp abweichen. Die Verbrauchswerte basieren auf einer Wasserzulauftemperatur von ca. 15°C über das Kaltwasser-Einlassventil oder das
Warmw asser- Einla ssvent il (fa lls vo rhande n). Wen n Ihre Waschm aschine mit einem Warmwasser-Einlassventil ausgestattet ist, reduzieren sich bei einem Anschluss dieses Ventils an den
Warmwasserzulauf die Verbrauchsdaten durch die Reduzierung der Aufheizzeiten; dies hängt jeweils von der Wassertemperatur am Warmwasserzulauf ab.
Wasser- und Energieverbrauch beziehen sich auf die Standardeinstellungen der Programme mit den in der Tabelle angegebenen Temperaturen und Wäschemengen. Die Anwahl von
Zusatzfunktionen oder die Änderung der Schleuderdrehzahl verändern die Verbrauchsdaten ebenfalls.

Die Programmdauer kann von den o. a. Werten durch die jeweils zugrunde liegenden Betriebsbedingungen abweichen (siehe auch „Erst einmal selbst prüfen“ in der
Gebrauchsanleitung).

**

Zur Herabsetzung der Wa ssertemperatur wird am Ende des Hau ptwaschgangs vor dem Abpumpen ka ltes Wasser zugeführt.

***

Die Programmdauer wird automatisch der jeweils erfassten Lademenge angepasst.

Tem pe ra tu r

(°C)

60 8,0 53 0,70 4:00 —
60 4,0 38 0,65 3:00
40 4,0 38 0,58 3:00

MASCHINE BELADEN, TÜR SCHLIESSEN UND
PROGRAMM WÄHLEN

Maschine beladen, Tür schließen und Programmwahlschalter auf das
gewünschte Programm drehen; die Anzeigeleuchte der Taste

blinkt. Die

Pause“

Display angezeigt werden, können durch Drücken der Tasten „Temperatur“

oder „Schleudern“ geändert werden . Wird „Dosierhilfe“ nicht

verwendet, , jetzt Waschmittel hinzufügen.

Temperatur

und

Schleuderdrehzahl

GEWÜNSCHTE ZUSATZFUNKTIONEN WÄHLEN

Falls die Kombination aus Programm und Zusatzfunktion oder aus
Zusatzfunktion und Zusatzfunktion nicht möglich ist, schaltet die Anzeige
automatisch ab. Für einige Programme kann eine Zusatzfunktion bereits
voreingestellt sein; die Sie jedoch jederzeit abwählen können.

Taste „15° Green & Clean“

• Wäscht umweltfreundlich und erzielt ein gutes Waschergebnis und spart
Energie durch geringe Wassererwärmung.

• Mit dieser Zusatzfunktion bleiben Farben länger leuchtend; dies wurde
durch das Reinigungs-Forschungsinstitut „wfk“ in Deutschland bestätigt.

• Empfohlen für leicht verschmutzte Wäsche ohne Flecken.

• Sicherstellen, dass sich das Waschmittel für Kaltwäsche (15 oder 20 °C)
eignet.

• Nicht wählbar für Baumwollprogramme 70-95 °C.

Taste „Express“

• Ermöglicht schnelleres Waschen durch Verkürzung der Programmdauer.

• Nur für leicht verschmutzte Wäsche zu empfehlen.

• Nicht wählbar für Baumwollprogramme 70-95 °C.

Taste „Vorwäsche“

• Fügt dem angewählten Waschprogramm eine Vorwäsche hinzu und
verlängert die Programmdauer um etwa eine Viertelstunde.

• Für stark verschmutzte Wäsche (z. B. sandig oder verkrustet).

• Verwenden Sie keine Flüssigwaschmittel für die Hauptwäsche bei
eingeschalteter Vorwäsche.

Beladung

(kg)

„Start/

, die auf dem

Wasser

Energie

(l)

(kWh)

**

2,50 2:30 —

**

0,95 1:35 1:10

Taste „Intensivspülen“

• Erhöht die Wassermenge und verlängert den Spülgang.

• Eignet sich besonders für Gegenden mit sehr weichem Wasser, die
Reinigung von Babywäsche und als Hilfe bei Waschmittelallergien.

Taste „Verschmutzungsgrad“

• Passt die Programmdauer dem Verschmutzungsgrad Ihrer Wäsche an.
Beeinflusst auch die Waschmitteldosierempfehlung bei Verwendung
der Taste „Dosierhilfe“.

= leicht verschmutzt - = normal verschmutzt - = stark verschmutzt

Nicht alle Verschmutzungsgrade sind bei jedem Programm wählbar.

Taste „Schleudern“ (einschl. „Spülstopp“ )

• Die Taste drücken, um die voreingestellte Schleuderdrehzahl zu ändern.

• Steht die Schleuderdrehzahl auf „0“, so ist der Schleudergang am Ende
aufgehoben und das Wasser wird lediglich abgepumpt. Die
Schleuderphasen während des Spülvorgangs bleiben jedoch erhalten.

• Bei Anwahl von „Spülstopp“ bleibt die Wäsche ungeschleudert
im letzten Spülwasser liegen, um ein Verfärben der Wäsche und
Knitterbildung zu vermeiden. Zum Einschalten der Zusatzfunktion
„Spülstopp“ wiederholt die Taste „Schleudern“ drücken, bis die Anzeige
„Spülstopp“ auf dem Display aufleuchtet.

- Das Spülprogramm stoppt beim „Spülstopp“, wenn das Symbol

für „Spülstopp“ auf der Anzeige blinkt; die Anzeige

Pause“

blinkt ebenfalls.

- Um den „Spülstopp“ durch ein Schleudern der Wäsche abzubrechen,

die Taste

„Start/Pause“

voreingestellten Schleuderdrehzahl geschleudert. Außerdem kann
mit der Taste „Schleudern“ eine andere Schleudergeschwindigkeit
eingestellt werden, bevor der Schleudergang mit der Taste

Pause“

eingeleitet wird.

- Um den „Spülstopp“ ohne Schleudern durch Abpumpen des

Wassers zu beenden, die Taste „Schleudern“ drücken, bis die
Schleudergeschwindigkeit „0“ auf der Anzeige erscheint, dann

„Start/Pause“

- Bei Anwahl der Zusatzfunktion „Spülstopp“ die Wäsche (vor allem

Seide!) nicht zu lange im Spülwasser liegen lassen.

drücken, um mit dem Abpumpen zu beginnen.

Ungefähre Programmdauer

(Stunden : Minuten)

ohne „Express“ mit „Express“

***
***

drücken – die Wäsche wird bei der

—
—

„Start/

„Start/

PROGRAMMENDE EINSTELLEN („FERTIG IN“)

Mit dieser Funktion kann das Programm zu einem späteren Zeitpunkt
abgeschlossen werden: Drücken Sie die Taste, um auszuwählen, in wie vielen
Stunden das Programm beendet werden soll. Dies erlaubt es Ihnen, Ihre
Wäsche zu einem bestimmten Zeitpunkt verfügbar zu haben und dabei
günstigere Energietarife, zum Beispiel nachts, zu nutzen.

• Bei Aktivierung dieser Funktion kein Flüssigwaschmittel verwenden.

• Die Zeit bis zum Programmende kann in ganzen Stunden ausgewählt
werden (1 bis 24 Stunden). Wird die Taste gedrückt, wird die kürzeste
mögliche Zeit angezeigt; drücken Sie die Taste wiederholt, um zwischen
den verfügbaren Zeiten umzuschalten. Drücken Sie die Taste mehrmals,
bis Sie den Wert „0:00“ sehen, um die Funktion auszuschalten.

• Wenn die gewünschte Zeit für bis zum Programmende gewählt ist,
drücken Sie die Taste „

• Während des Countdowns können die Programm-Einstellungen
(Aktivierung und Deaktivierung, Schleuderdrehzahl ändern) weiterhin
geändert werden. Wird das Programm durch die Änderungen verlängert
und wird dadurch die ursprünglich eingestellte Zeit bis zum
Programmende überschritten, startet das Programm sofort.

• In manchen Fällen endet das Programm noch vor der eingestellten Zeit bis
zum Programmende (z. B. bei kleinen Ladungen). In diesem Fall locker t die
Maschine die Wäsche regelmäßig auf, um sie frisch zu halten, bis die unter
„Fertig in“ eingestellte Zeit abgelaufen ist. Während dieser Auflockerung
zeigt das Display eine Animation an. Die Auflockerungsphase kann
jederzeit beendet werden. Hierzu eine beliebige Taste drücken oder den
Programmwahlschalter drehen; die Animation stoppt und die Tür
entriegelt innerhalb von 1 Minute, was im Display angezeigt wird.

Start/Pause

“, um den Countdown zu starten.

WASCHMITTEL-DOSIEREMPFEHLUNG

Mit der Taste „Dosierhilfe“ können Sie sich die empfohlene
Waschmittelmenge für Ihre Wäscheladung anzeigen lassen, je nach
Verschmutzungsgrad und Wäschemenge.

• Auf diese Weise können Sie Waschmittel sparen und die Umwelt
schonen, und eine Überdosierung, die gerade Personen mit
empfindlicher Haut Probleme bereitet, wird vermieden.

• Bevor Sie diese Funktion verwenden, müssen Sie die Waschmaschine
entsprechend den Dosierempfehlungen für das Waschmittel, das Sie
verwenden, einstel len. Bitte prüfen Sie auch, ob die Wasserhär te in Ihrer
Region mit der voreingestellten Wasserhärte „weich“ Ihrer
Waschmaschine übereinstimmt, andernfalls muss die
Wasserhärteeinstellung angepasst werden.

• Wählen Sie Programm, Zusatzfunktionen und Startvorwahl, BEVOR Sie
die Taste „Dosierhilfe“ drücken.

Näheres hierzu erfahren Sie in der separaten Anleitung „Dosierhilfe“.

ANZEIGE „TÜR FREI“

Vor dem Programmstart und nach dem Programmende leuchtet die
Anzeigelampe auf; das bedeutet, dass die Tür geöffnet werden kann.
Solange das Waschprogramm läuft, ist die Tür verriegelt und darf unter
keinen Umständen mit Gewalt geöffnet werden. Falls Sie die Tür dennoch
dringend öffnen müssen, verfahren Sie wie unter „Löschen eines laufenden
Programms vor Programmende“ beschrieben.

ECO MONITOR

„Eco monitor“ zeigt Ihnen den ungefähren Stromverbrauch des
ausgewählten Programms an.
Sobald Sie den Programmwahlschalter auf ein Programm drehen, ist der
„Eco monitor“ aktiviert.

Die Anzeige befindet sich links und zeigt an, dass der „Eco monitor“ aktiviert ist.
Die vier Anzeigeleuchten daneben geben Aufschluss über den
Stromverbrauch: je weniger das eingestellte Programm voraussichtlich
verbrauchen wird, umso weniger Anzeigen leuchten auf. Dies ist abhängig vom

Programm, der Temperatur und den ausgewählten Optionen, aber auch von
der Größe der Beladung. Aus diesem Grund kann sich die voraussichtliche
Strommenge noch verändern, während die Ladung erfasst wird.

PROGRAMMSTART

Den Wasserhahn öffnen und die Taste

„Start/Pause“

Anzeige
Aktualisierung der Programmlänge erscheint eine Animation im Display.

leuchtet. Bei Erkennung der Ladung oder bei

„Start/Pause“

drücken. Die

KINDERSICHERUNG

Verhindert, dass Kinder einen Waschgang starten oder die Einstellungen
ändern können. Kann weder aktiviert noch deaktiviert werden, wenn der
Programmwahlschalter auf „Aus/O“ steht. Aktivieren der Kindersicherung:

• Den Programmwahlschalter auf eine Programmposition drehen oder
ein Programm starten wie gewohnt.

• Gleichzeitig die beiden Tasten mit dem Schlüsselsymbol
mindestens 3 Sekunden niederdrücken. Ein Schlüsselsymbol blinkt kurz
auf dem Display auf und zeigt an, dass die Kindersicherung aktiv ist.

Bei jedem Versuch, eine Progra mmeinstellung bei aktiver Kindersicherung zu
ändern, wird auf dem Display kurz das Schlüsselsymbol angezeigt. Die
Programmeinstellung kann nicht mehr verändert werden. Die einzige
mögliche Änderung besteht darin, die Waschmaschine durch Drehen des
Programmwahlschalters auf „Aus/O“ abzuschalten. Zum Ausschalten der
Kindersicherung gehen Sie in umgekehrter Reihenfolge zum Einschalten vor.

FEHLERANZEIGEN

Falls eine der Fehleranzeigen aufleuchtet, den Abschnitt „Erst einmal selbst
prüfen“ in der Gebrauchsanleitung hinzuziehen.

Schleuderdrehzahl auf der Anzeige blinkt:

Unwucht beim Schleudern.

PROGRAMMENDE

• Die Anzeige „Tür auf“ leuchtet auf. Auf dem Display erscheint „Ende“.

1. Den Programmwahlschalter auf „Aus/O“ drehen.

2. Den Wasserhahn schließen.

3. Die Tür öffnen und die Wäsche herausnehmen.

4. Die Tür einige Zeit geöffnet lassen, damit die Trommel trocknen kann.

ANZEIGE WASCHMITTELÜBERDOSIERUNG

Dieses Symbol leuchtet am Programmende auf, wenn zu viel Waschmittel
verwendet wurde. Verwenden Sie beim nächsten Mal weniger Waschmittel.

PROGRAMM UND/ODER ZUSATZFUNKTIONEN NACH
PROGRAMMSTART ÄNDERN

1. Die Taste

2. Das neue Programm, die Temperatur, eventuelle Zusatzfunktionen

3. Drücken Sie die Taste

„Start/Pause“

Die Anzeige blinkt.

und ggf. eine andere Schleuderdrehzahl wählen.

fährt in derselben Phase fort, in der das vorhergegangene Programm
unterbrochen wurde. Für dieses Programm kein Waschmittel
hinzufügen.

drücken, um das Programm anzuhalten.

„Start/Pause“

erneut. Das neue Programm

LÖSCHEN EINES LAUFENDEN PROGRAMMS VOR
PROGRAMMENDE

Löschen/Abpumpen

Die Taste „
Ende ab.

• Drücken Sie die Taste

Sekunden; auf dem Display wird eine Animation eingeblendet. Das
Wasser wird abgepumpt; es kann etwas dauern, bis sich die Tür öf fnen
lässt.

“ bricht ein Programm vor dem

„Löschen/Abpumpen“

für einige

5019 400 00001
