BEREGNET ANVENDELSE

Denne vaskemaskine er beregnet til udelukkende at
vaske tøj i almindeligt omfang for husholdninger.

• Overhold anvisningerne i denne brugervejledn-

ing og i programoversigten, når vaskemaskinen
anvendes.

• Behold brugervejledningen og programoversigten.

Hvis du giver vaskemaskinen til en anden, skal
duogså give ham/hende brugervejledningen og
programoversigten.

ADVARSLER OG GENERELLE RÅD

1. Sikkerhedsvejledning

• Vaskemaskinen er kun

godkendt til indendørs brug.

• Opbevar aldrig brændbare

væsker i nærheden af
maskinen.

• Der må ikke anbringes

elektriske apparater på
vaskemaskinens låg.

• Hold øje med børn, så de ikke

kan komme til at lege med
maskinen.

• Børn under 3 år skal holdes

væk fra vaskemaskinen,
medmindre der konstant holdes
øje med dem.

• Denne vaskemaskine kan

betjenes af børn på 8 år og
opefter samt af personer med
nedsatte fysiske, sensoriske
eller mentale evner eller med
manglende erfaring eller viden,
forudsat at de overvåges eller
instrueres i sikker brug af
vaskemaskinen, og at de forstår
hvilke farer, som kan opstå ved
brugen. Børn må ikke lege med
vaskemaskinen. Rengørings­og vedligeholdelsesarbejde
på vaskemaskinen må
ikke udføres af børn uden
overvågning.

• Forsøg ikke at tvinge låget op.

• Om nødvendigt kan elkablet

udskiftes med et tilsvarende
kabel, der fås hos Service.
Elkablet må kun udskiftes af en
autoriseret elektriker.

• Før der udføres nogen

form for rengøring eller
vedligeholdelse, skal maskinen
slukkes og stikket tages ud af
stikkontakten.

2. Emballage

• Emballagen består af 100% genbrugsmateriale

og er forsynet med genbrugssymbolet . Følg de
lokale regler ved bortskaffelse af emballagen.

3. Bortskaffelse af emballage og gamle
vaskemaskiner

• Dette produkt er mærket i henhold til EUdirektiv

2002/96/EF om affald af elektrisk og elektronisk
udstyr (WEEE). Ved at sikre at dette produkt bliver
skrottet korrekt, hjælper du med til at forhindre
potentielle, negative konsekvenser for miljøet
og folkesundheden, der kunne opstå gennem
uhensigtsmæssig bortskaffelse af dette produkt.

• Symbolet på produktet eller på dokumenterne,

der ledsager produktet, angiver, at produktet ikke
må bortskaffes sammen med husholdningsaffaldet.
Det skal i stedet afleveres på en genbrugsstation
for elektrisk og elektronisk udstyr. Det skal skrottes
i henhold til gældende lokale miljøregler for
bortskaffelse af affald. For yderligere oplysninger
om håndtering, genvinding og genbrug af dette
produkt bedes du kontakte de lokale myndigheder,
renovationsselskabet eller forretningen, hvor
produktet er købt.

• Vaskemaskinen er fremstillet af

genbrugsmaterialer. Vaskemaskinen skal kasseres
i overensstemmelse med lokale regler for
bortskaffelse af affald.

• Inden vaskemaskinen kasseres, skal alle

sæberester fjernes og strømkablet skæres af, så
vaskemaskinen ikke kan benyttes.

4. Generelle anbefalinger

• Efterlad aldrig vaskemaskinen tilsluttet, når den

ikke er i brug. Luk for vandhanen.

5. EU-overensstemmelseserklæring

• Denne vaskemaskine er designet, fremstillet

og markedsført i overensstemmelse med
sikkerhedskravene i EF-direktiverne: 2006/95/
EF Lavspændingsdirektivet 2004/108/EF EMC­direktivet.

Producenten er ikke ansvarlig for nogen skade på
vasketøjet, der er forårsaget af en uhensigtsmæssig
eller forkert overholdelse af de vaskeanvisninger på
mærkesedlerne, der er hæftet på tøjet eller linnedet.

DA 1

FØR VASKEMASKINEN TAGES I BRUG

1. Fjernelse af emballagen og kontrol

a. Skær krympefolien op, og fjern den.
b. Fjern den øverste beskyttelse og

beskyttelseshjørnerne.

c. Fjern bundbeskyttelsen ved at vippe og

dreje maskinen på et af de bageste, nederste
hjørner. Sørg for, at den sorte plastdel
af bundbeskyttelsen (hvis den findes på
modellen) forbliver i emballagen og ikke på
maskinbunden. Dette er vigtigt, da plastdelen

ellers kan beskadige vaskemaskinen under
drift.

d. Åbn låget ved at trykke det let ned,

samtidig med at håndtaget løftes. Fjern
polystyrenforingen (afhængigt af model).

e. Fjern den blå beskyttelsesfilm fra panelet

(afhængigt af model).

• Når vaskemaskinen er pakket ud, skal
det kontrolleres, at den er ubeskadiget. I
tvivlstilfælde må maskinen ikke anvendes.
Kontakt Service eller forhandleren.

• Hold emballagen (plastposer, polystyrendele
osv.)uden for børns rækkevidde. Disse
materialer kan være farlige.

• Hvis maskinen blev udsat for kulde før
leveringen, skal den stå i rumtemperatur i nogle
timer, før den sættes i gang.

2. Fjern transportbeslaget

• Maskinen er forsynet med transportskruer og et
transportbeslag for at forhindre beskadigelser
under transport. Inden vaskemaskinen tages
i brug, skal transportbeslaget fjernes (se
“Opstilling”/“Afmontering af transportbeslaget”).

3. Opstilling af vaskemaskinen

• Anbring vaskemaskinen på et plant og stabilt
gulv.

• Juster fødderne for at sikre, at maskinen står
stabilt og i vater (se “Opstilling”/“Justering
af fødderne”).

• I tilfælde af træ- eller flydende gulve (som
f.eks. parket- eller laminatgulve) skal De
anbringe maskinen på en finérplade med
minimumsdimensioner på 40 x 60 cm med en
tykkelse på minimum 3 cm, skruet til gulvet.

• Sørg for, at ventilationsåbningerne i
vaskemaskinenssokkel (afhængigt af model)
ikke er dækket til af et tæppe eller andet
materiale.

4. Vandforsyning

• Forbind vandtilførselsslangen i henhold til
gældende lokale regler (se “Opstilling”/“Forbind
vandtilførselsslangen”).

• Vandforsyning: Kun koldt vand

• Vandhane: 3/4” slangestuds med gevind

• Tryk: 100-1000 kPa (1-10 bar).

• Brug kun nye slanger til tilslutning af maskinen
til vandforsyningen. Brugte slanger må aldrig
genbruges, men skal kasseres.

5. Afløbsslange

• Sæt afløbsslangen fast til vandlåsen, eller til et
andet udløb til kloakken (se “Opstilling”/“Tilslutning
af afløbsslangen”).

• Hvis vaskemaskinen er sluttet til et indbygget
udtømningssystem, skal du sikre dig, at dette er
forsynet med en ventil til forhindring af samtidig
tilførsel og udtømning af vand (hæverteffekt).

6. Tilslutning af strømforsyning

• Tilslutning af strømforsyning skal udføres af en
autoriseret elinstallatør i henhold til producentens
anvisninger og gældende lovgivning.

• De tekniske data (spænding, strøm og sikringer) er
angivet på typeskiltet på vaskemaskinens bagside.

• Brug ikke forlængerledninger eller multistikdåser.

• Efter installationen skal strømforsyningen kunne
afbrydes enten ved at tage stikket ud af stikkontak­ten eller ved hjælp af en topolet afbryder.

• Anvend ikke vaskemaskinen, hvis den er bleve
beskadiget under transport. Kontakt Service.

• Tilslutning af nyt strømkabel skal foretages af
Service.

• Maskinen skal forbindes til en effektiv jordforbindel­se i henhold til gældende reglementer. Det er
især vigtigt at beskytte maskiner, der står i lokaler
med brusebad eller bad, med en differensrest­strømsanordning på mindst 30 mA. Maskinen skal
ekstrabeskyttes i henhold til Stærkstrømsregle­mentet. Producenten kan ikke drages til ansvar
for skader på personer, dyr eller ting forårsaget
direkte eller indirekte af manglende overholdelse af
forskrifterne i denne brugervejledning.

• Hvis De bruger HFI-relæ, skal De udelukkende
vælge en type mærket .

Cirka mål:

Bredde: 400 mm
Højde: 900 mm
Dybde: 600 mm

DA 2

VASKEMASKINEN OG DENS UDSTYR

a. Låg
b. Vaskemiddelskuffe
c. Tromle
d. Adgang til pumpen bag filteret
e. Servicemærkat (bag filterdækslet)

f. Håndtag til hjul (afhængigt af model). Flytning

af vaskemaskinen: Træk håndtaget lidt ud med
hånden, og før det ud til stoppet med foden.

g. Justerbare fødder

OPSTILLING

Afmontering af transportbeslaget

Maskinen er forsynet med transportbeslag for at
forhindre skader under transport.

VIGTIGT: før maskinen anvendes, SKAL
transportbeslaget på bagsiden fjernes.

1. Løsn de to skruer “A” og de fire skruer “B” med

en flad skruetrækker eller en nr. 8 topnøgle til
sekskantskruer (billede 2).

2. Fjern transportbeslaget. (billede 3).

3. Sæt igen de fire udvendige skruer “B” på
maskinen, og stram dem (billede 2).

4. Klips de to medfølgende forseglinger “C” på plads i
åbningerne “D” på vaskemaskinen (billede 4).

Bemærk: husk at sætte de fire udvendige skruer på
plads og stramme dem.

Justering af fødderne (billede 5, 6)

Installer vaskemaskinen på et plant og stabilt gulv, tæt
ved en stikkontakt, vand og afløb.

Hvis gulvet er ujævnt, justeres fødderne (anvend ikke
træstykker, karton eller lignende under fødderne):

1. Skru benene til vaskemaskinen ud med hånden,

2 - 3 omdrejninger uret, løsgør derefter
sikkerhedsmøtrikken ved hjælp af en nøgle.

2. Juster fodens højde manuelt.

3. Låsemøtrikken skal De stramme til ved at

dreje i retning mod uret mod den nedre del af
vaskemaskinen.

Sørg for at alle fødder står rigtigt på gulvet, og
at maskinen er helt i vater og står stabilt (brug et
vaterpas).

Vaskemaskinen kræver et opstillingsareal på 40 cm i
bredden og 63 cm i dybden.

Bemærk: hvis maskinen opstilles på et tykt tæppe,
skal fødderne justeres, så der er tilstrækkelig plads
under maskinen, til at luften kan cirkulere

Forbind vandtilførselsslangen (billede 7)

1. Skru forsigtigt tilførselsslangen til ventilen på

bagsiden af vaskemaskinen (”A”), den anden ende
af slangen skal De skrue i vandtilførselshanen med
hånden.

2. Sørg for, at der ikke er knæk på slangen.

3. Kontrollér, at samlingerne er vandtætte ved at åbne

helt for vandhanen.

• Hvis slangen er for kort, skal den udskiftes med en
trykfast slange af passende længde (min. 1000
kPa, godkendt i henhold til, EN 61770).

• Hvis du har brug for en længere vandslange, så

kontakt vores Efter Salgsservice eller forhandleren.

• Undersøg jævnligt tilløbsslangens tilstand, og

udskift den om nødvendigt.

• Vaskemaskinen kan tilsluttes uden kontraventil.

Aquastop anti-oversvømmelsessystem

(billede 8) (afhængigt af model)

• Skru slangen på vandhanen. Kontrollér, at

samlingen er vandtæt ved at åbne helt for
vandhanen.

• Vaskemaskinen må ikke tilsluttes et

blandingsbatteri på en vandvarmer uden tryk!

• Vandlåsen på slangen skal De ikke dykke

ned i vand, i modsat fald mister den sin
beskyttelsesfunktion.

• Hvis flexslangen er beskadiget, skal

strømforsyningen til vaskemaskinen straks
afbrydes, der skal lukkes for vandhanen, og
slangen skal udskiftes.

• Hvis slangen er for kort, skal den udskiftes med en

3 m lang

• Aquastopslange (kan leveres af Service eller af en

forhandler).

Tilslutning af afløbsslangen (billede 9)

Afløbsslangen tages af den venstre klemme, se pilen
“A” på billedet.

Vigtigt:
Afløbsslangen må IKKE frigøres fra den højre
tilslutning, se pil “B” på billedet. Det medfører risiko

for lækage og fare for varmtvandsskoldning.
Sæt afløbsslangen fast til vandlåsen, eller til et andet

udløb til kloakken.
Hvis det er nødvendigt at forlænge afløbsslangen,

skal der anvendes en bøjelig slange af samme
størrelse, og samlingen skal lukkes tæt med
spændebånd.
Maksimal længde af afløbsslangen: 2,50 m.
Maksimal udløbshøjde: 100 cm.
Afløbshøjde min.: 55 cm.

Vigtigt:

Sørg for, at der ikke er knæk på slangen, og at den er
sikret mod at falde ned, når vaskemaskinen kører.

(billede 1)

DA 3

INDEN FØRSTE VASK

For at fjerne eventuelt resterende vand, der er brugt til

afprøvning på fabrikken, anbefales det at
gennemføre en kort vaskecyklus uden vasketøj.

1. Åbn for vandhanen.

2. Luk tromleklapperne.

3. Hæld en lille smule vaskemiddel (maksimalt

1/3 af det, som producenten har anbefalet til
snavset vasketøj) i panelet hovedvask i
sæbeautomaten .

4. Luk låget.

5. Indstil på og start programmet ”Syntetisk 60°”

(se på den særskilt tilsendte ”Programoversigt”).

FORBEREDELSE AF VASKETØJET TIL VASK

Sortering af vasketøjet

1. Sortér vasketøjet efter…

• Stoftype / vaskesymbol Bomuld, blandede fibre,

strygefrit/syntetisk, uld, ting til håndvask.

• Farve Adskil hvidt og kulørt tøj. Vask nyt, kulørt tøj
separat.

• Størrelse Vask tøj med forskellig størrelse sam­men, så det fordeles bedre i tromlen og giver bedre
vaskeresultat.

• Tøjets art Vask sarte stoffer separat: anvend
et specialprogram til ren ny uld , gardiner og
andre sarte ting. Fjern altid gardinkroge, eller
vask gardinerne med krogene i en vaskepose
af bomuld. Anvend det specielle program til tøj,
der skal håndvaskes. Vask strømper, bælter og
andre småting eller ting med hægter (f.eks. bh’er)
i særlige bomuldsvaskeposer eller i pudebetræk
med lynlås.

2. Tøm lommerne

Mønter, sikkerhedsnåle og lignende kan ødelægge
vasketøjet og/eller tromle og kar.

3. Lukkemekanismer

Luk lynlåse, knap knapper og hægt hægter. Bind
bælter og bændler sammen.

Pletfjerning

• Pletter af blod, mælk, æg og andre organiske stof-

fer fjernes normalt under programmets enzymfase.

• Til pletter fra rødvin, kaffe, te, græs, frugt
og lignende tilsættes et pletfjerningsmiddel i
vaskemiddelskuffens rum til hovedvask of the
detergent dispenser.

• Særligt vanskelige pletter bør forbehandles før
vask.

Farvning og blegning

• Brug kun farver og pletfjerningsmidler, der er

egnede til vaskemaskiner.

• Følg producentens anvisninger.

• Efter endt farvning kan vaskemaskinens plast- og

gummikomponenter være misfarvede.

Fyldning af maskinen

1. Åbn låget ved at trække det opad.

2. Åbn tromlen

- ved at trykke på lågesikringen til tromlen (billede
10,11); modellerne i billede billede 10 har en fast

sikring til tromlelå gen, der ikke bliver presset
ind, hvis De trykker på den.

- ved at holde fast på baglågen til tromlen, ved at
trykke dørsikringen tilbage, i pilens retning, ved
at presse forreste låge ind imod tromlens midte,
indtil låsemekanismen frigøres (billede 12).

3. Anbring vasketøjet i tromlen stykke for stykke.Over-

skrid ikke den maksimale fyldning for programmet,
der er angivet på den separate programoversigt.

- Overfyldning forringer vaskeresultatet og kan
give krøllet tøj.

- Sørg for, at vasketøjet ikke hænger ud over
tromlen. Hvis dette er tilfældet, skal vasketøjet
skubbes ned i tromlen, så der er plads nok til, at
tromleklapperne kan lukkes korrekt.

- Du må ikke bruge tromleklapperne til at skubbe
vasketøjet ned i tromlen.

4. For igen at lukke tromlen, så skal De igen holde i

midten på begge dele af tromlens låger i midten
(billede 13), baglågen gennem forlågen.
VIGTIGT: Sørg for, at tromleklapperne er lukket
korrekt - afhængigt af modellen.

- Alle metalkrogene skal være hægtet korrekt ind i
den bagerste tromleklap - se billede 14.

- Alle metalkrogene skal være hægtet korrekt
ind i den bagerste tromleklap, og knappen skal
overlappe den bagerste tromleklaps kant - se
billede 15.

- Sikringen på forlågen skal stikke lidt op over
kanten på baglågen – se billede 16.

Kontrollér, at der ikke sidder vasketøj i klemme
mellem tromleklapperne eller mellem tromleklapperne
og tromlen

DA 4

VASKE- OG TILSÆTNINGSMIDLER

Opbevar vaske- og tilsætningsmidler på et tørt

og sikkert sted uden for børns rækkevidde.

Anvend aldrig opløsningsmidler (såsom

terpentin, rensebenzin). Vask aldrig stoffer,
der er behandlet med opløsningsmidler eller

brændbare væsker.
Anvend kun vaske- og tilsætningsmidler, der er
beregnet til husholdningsvaskemaskiner.
Overhold anbefalingerne på vasketøjets mærker.

Valget af vaskemiddel afhænger af:

• Stoftype.

• Farven.

• Vasketemperaturen.

• Hvor snavset tøjet er og typen af snavs.

Tøjvask typen Vaskemiddel typen

Hvid kogevask
(koldt vand - 95 °C):

Hvid finvask
(koldt vand - 40 °C):

Lyse/pastelfarver (koldt
vand - 60 °C):

Kulørte farver
(koldt vand - 60 °C):

Sort/hvide farver (koldt
vand - 60 ° C):

Til tøj, der kræver speciel- eller skånevask (f.eks.
uld eller mikrofibre) anbefaler vi at anvende
specielle vaske- og iblødsætningsmidler og avivage,
tilgængelige på markedet.
Andet finder De på internetsiden www.cleanright.eu.

Brug ikke flydende vaskemiddel til hovedvask
sammen med “Forvask”.
Flydende vaskemiddel skal De ikke bruge ved
valg af funktionen Forsinket start i cyklus/Slut på
cyklus (afhængig af modellen).

højeffektivt vaskemiddel med
blegemiddel

finvaskemidler med blegemid­del eller optisk hvidt

vaskemidler med blegemiddel
eller optisk hvidt

vaskemidler til kulørt vask
uden blegemiddel/optisk hvidt

specielle vaskemidler til sort/
hvidt tøj

Dosering

Følg doseringsvejledningen på
vaskemiddelpakningen. Doseringen afhænger af:

• Hvor snavset tøjet er og typen af snavs

• Vaskens størrelse

- ved fyldt maskine: Følg

vaskemiddelproducentens anvisninger.

- halvfyldt: 3/4 normal dosering.

- mindste mængde (ca.1 kg): 1/2 normal dosering

Hvis der på pakningen til vaskemidlet ikke er anført
mængden af vasketøj, anbefaler fabrikanterne
almindeligvis 4,5 kg vasketøj, når der bruges
koncentreret vaskemiddel og 2,5 kg vasketøj når
der bruges et moderat vaskemiddel.

• Vandets hårdhed i området (spørg på kommunens

tekniske forvaltning). Blødt vand kræver mindre
vaskemiddel end hårdt vand.

Bemærk:

For meget vaskemiddel kan resultere i forøget
skumdannelse, hvilket vil forringe vaskeresultatet.
Hvis vaskemaskinen registrerer for meget skum,
vil den muligvis forhindre centrifugering eller at
vaskeprocessen forlænges og vandforbruget øges (se
bemærkninger om for stor mængde skum i kapitlet
“Fejlfindingsoversigt”). For lidt vaskemiddel kan
medføre gråt vasketøj og kalkaflejringer på tromle,
slanger og varmelegeme.

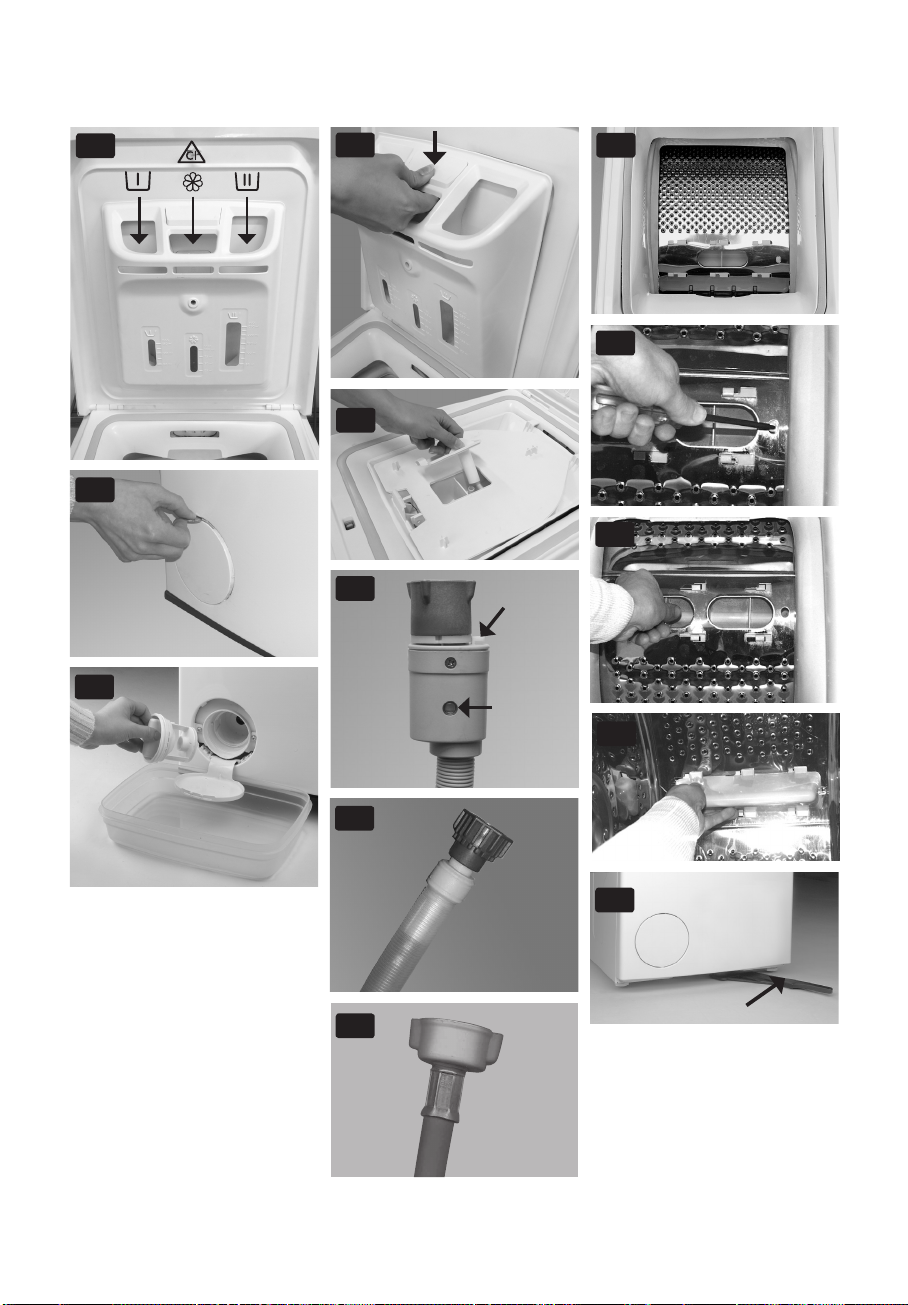

Dosering af vaske- og tilsætningsmidler
(billede 17)

Forvaskkammer

• Vaskemiddel til forvasken (kun hvis man har

aktiveret “forvask”)

Hovedvaskkammer

• Vaskemiddel til hovedvasken (skal tilføres ved

alle vaskeprogrammer)

• Tilsætning til pletfjerning (valgfrit)

• Blødgøringsmiddel (valgfrit; anbefales til vand

med hårdhedsgrad på klasse 4 eller derover)

Blødgøringsmiddelkammer

• Skyllemiddel (valgfrit)

• Stivelse opløst i vand (valgfrit)

Det markerede “MAX”-niveau må ikke overskrides,
når man påfylder vaskemiddel, tilsætninger eller
skyllemiddel.
Yderligere oplysninger ang. brugen af vaskemiddel
eller skyllemiddel til programmerne findes på det
separate programkort.

Brug af blegemiddel

• Vask vasketøjet ved det ønskede program

(Bomuld, Syntetiske stoffer), og tilsæt en passende
mængde blegemiddel til skyllemiddelskuffen (luk
låget omhyggeligt).

• Straks efter programslut startes programmet “Skyl

og centrifugering” for at fjerne eventuel resterende
lugt af klor. Efter ønske kan der tilsættes
skyllemiddel.

• Der må aldrig tilsættes både blegemiddel og

skyllemiddel i rummet til skyllemiddel på samme tid.

Brug af stivelse i pulverform

Ved anvendelse af stivelse i pulverform skal du gå
frem på følgende måde:

• Vask vasketøjet med det ønskede vaskeprogram.

• Bland derefter stivelsen i overensstemmelse med

producentens anvisninger.

• Hæld stivelsesopløsningen (maksimum 100 ml) i

skyllemiddelrummet i skuffen.

• Luk låget, og start programmet “Skyld og

centrifugering”.

DA 5

RENGØRING AF FILTER/UDTØMNING AF RESTVAND

Vaskemaskinen er udstyret med en selvrensende
pumpe. Filteret tilbageholder genstande som knap­per, mønter, sikkerhedsnåle osv., der har ligget i
vasketøjet.

Det anbefales at kontrollere og rense filteret
regelmæssigt, dog mindst to eller tre gange om året.

Specielt:

• Hvis maskinen ikke pumper tilfredsstillende ud,

eller hvis en centrifugering ikke gennemføres.

• Hvis kontrollampen for “Rengør pumpe” lyser.

VIGTIGT: før vandet tømmes ud, skal du sikre dig,

at det er kølet tilstrækkeligt af.

Resterende vand skal udtømmes, før maskinen
transporteres.

1. Tag stikket ud af stikkontakten.

2. Anvend en mønt til at åbne filterdæksle (billede 18).

3. Stil en skål under filteret.

4. Drej filtret langsomt mod uret, indtil noget vand

begynder at løbe ud. Det skal ikke tages ud
endnu.

5. Vent, til alt vandet er løbet ud.

6. Drej filteret helt rundt, og træk det ud (billede 19).

7. Rengør filteret og filterrummet.

8. Kontrollér, at pumpens vingehjul (i huset

bagved filteret) kan dreje frit rundt.

9. Sæt filtret ind igen, og skru det helt fast i
retning med uret. Sørg for, at filtret er skruet
rigtigt på og er kommet helt ind.

10. Hæld ca. 1 liter vand i maskinen gennem

tromlen, og kontrollér, at der ikke trænger vand
ud fra filteret.

11. Luk filterdækslet

12. Sæt stikket i stikkontakten.

RENGØRING OG VEDLIGEHOLDELSE

Tag altid stikket ud af vaskemaskinen, før du laver nogen form for vedligeholdelse.

Vaskemiddelskuffe

Rengør vaskemiddelskuffen regelmæssigt, mindst
tre-fire gange årligt, for at forhindre ansamling af
vaskemiddel:

1. Tryk på knappen for at frigøre vaskemiddel-

beholderen, og tag den af (billede 20). Der kan
være lidt vand tilbage i beholderen, derfor skal den
bæres i opret stilling.

2. Vask automaten under rindende vand. Man

kan også fjerne aftappelåget på bagsiden af
beholderen ved rengøring (billede 21).

3. Sæt aftappelåget på beholderen igen (hvis det var

taget af).

4. Sæt beholderen i igen ved at sætte beholderens

bundholdere ind i de tilhørende åbninger i låget,
og skub derefter beholderen mod låget, indtil den
låser sig på plads.

Bemærk: sørg for, at skuffen er sat korrekt på
plads..

Filter i vandtilførselsslangen

Kontrollér, og rengør filteret regelmæssigt (mindst
to eller tre gange om året).

1. Tag stikket ud af stikkontakten.

2. Luk for vandhanen.

3. Skru slangen af vandhanen.

4. Rengør omhyggeligt filteret for enden af slangen med

for eksempel en tandbørste uden at skille det ad.

Bemærk: slangen må ikke sænkes ned i vand.

5. Skru flexslangen manuelt på vandhanen. Anvend

aldrig en tang (risiko for at klemme samlingen).

6. Åbn for vandhanen, og kontrollér, at
samlingerne er vandtætte.

7. Sæt atter stikket i stikkontakten.

Tilførselsslangen

(billede 22, 23 eller 24, afhængig af modellen)
Kontrollér regelmæssigt, at der ikke er knæk på

slangent, og at der ikke er revner. Hvis der på
tilføringsslangen er en skade, erstat den med den

samme type, som De får i servicebutikken eller i en
specialforretning.

Hvis tilførselssslangen er identisk med typen på
slangen på billede 22 og vaskemaskinen ikke lukker
vand ind, så kontrollér vinduet til sikkerhedsventilen
(A). Hvis det er rødt, betyder det, at sikkerheds­funktionen i slangen til lukning af vandet er blevet
aktiveret, og slangen skal udskiftes med en ny, som
De kan få i servicebutikken eller i en specialforretning.
Når tilførelsesslangen skal skrues af , vist på billede
22, skal De trykke på udløsningsgrebet (B) i retning
nedad (hvis det er til rådighed).

Hvis Deres tilførselsslange har et gennemsigtigt
overfladelag (billede 23), skal De regelmæssigt
kontrollere farven på det. Hvis farven på den
gennemsigtige overflade er blevet mørk, er det et
tegn på, at der er en revne i slangen, og slangen bør
udskiftes. Ring til servicecentret eller en fagmand, så
man kan udskifte slangen for Dem.

Kabinet og betjeningspanel

• Rengør med en blød, fugtig klud.

• Hvis det er nødvendigt, skal De bruge sæbevand

eller et mildt neutralt rengøringsmiddel (brug ikke
rengøringsmidler, der indeholder opløsningsmidler,
slibemidler eller universelle rensemidler - de kan
beskadige overfladen).

Det indvendige af maskinen

• Efter hver vask skal låget efterlades åbent i nogen

tid for at give maskinen mulighed for at tørre
indvendigt.

• Hvis du kun sjældent vasker ved 95°C, anbefales

det med mellemrum at køre et 95°C program uden
tøj men med en lille smule vaskemiddel for at holde
maskinen ren.

DA 6

Lågets pakning

• Efterse tætningslistens tilstand med jævne mel-

lemrum, og rengør den med en fugtig klud.

Vandtilførselsslange

• Kontrollér jævnligt tilførselsslangens tilstand.

Udskift den om nødvendigt.

Filter

• Efterse, og rengør filteret jævnligt, mindst 3 til 4

gange årligt (se “Rengøring af filter/ udtømning af
restvand”).

Anvend ikke brændbare væsker til rengøring af
maskinen.

Sådan får du fat i en genstand, der er
faldet ned mellem tromlen og karret

Hvis en genstand ved et uheld falder ned mellem trom­len og beholderen, kan du få fat i den igen, takket være
et af de aftagelige tromleblade:

1. Tag stikket ud af stikkontakten.

2. Tag vasketøjet ud af tromlen.

3. Luk tromleklapperne, og drej tromlen en halv
omgang (billede 25).

4. UVed hjælp af en skruetrækker presses der ned

på plastenden samtidig med, at bladet skydes fra
venstre mod højre (billede 26, 27).

5. Bladet falder ind i tromlen.

6. Åbn tromlen: genstanden kan nu fjernes gennem

hullet i tromlen.

7. Monter bladet igen fra tromlens inderside: Placer
plasttappen over hullet i tromlens højre side
(billede 28).

8. Skub derefter plastbladet fra højre mod venstre,
indtil det falder plads.

9. Luk igen tromleklapperne, drej tromlen en halv
omgang, og kontrollér, at bladet sidder rigtigt på
alle dets ankerpunkter.

10. Sæt atter stikket i stikkontakten.

OVERSKYDENDE FUGT I VASKETØJET EFTER
CENTRIFUGERING

Målet på fugt i vasketøjet efter centrifugeringen
afhænger især af tekstiltypen, det valgte program og
hastigheden i centrifugeringen.
Det mindste mål af fugtighed kan opnås ved at
vælge vaskeprogram iflg. energiskiltet ved maksimal
hastighed i centrifugeringen. Dette program er
anført på en særlig programtavle, som „Program,
som energiskiltet henfører sig til“. Nedenfor er anført
en oversigt af den overskydende fugtighed (i %)
der hænger sammen med forskellige klasser for
effektiviteten i centrifugeringen:

Klasse for effektivitet

i centrifugeringen

den mest effektive) mindre end 45

A (=

B
C
D
E

Overskudsmålet for

fugtighed i %

45 eller mere, men mindre end 54
54 eller mere, men mindre end 63
63 eller mere, men mindre end 72
72 eller mere, men mindre end 81

TRANSPORT OG HÅNDTERING (billede 29)

1. Tag stikket ud af stikkontakten.

2. Luk for vandhanen.

3. Afmonter tilførsels- og afløbsslangerne.

4. Tøm alt vand ud af slangerne og maskinen (se

“Rengøring af filter/ udtømning af restvand“). Vent,
indtil vandet er afkølet for at undgå ulykker.

5. Træk håndtaget nederst på maskinens forside

(ekstraudstyr på nogle modeller) en lille smule

ud med hånden, så det bliver lettere at flytte
maskinen. Træk det derefter ud til stoppet med
foden. Når maskinen er flyttet, skubbes håndtaget
til dets oprindelige, faste stilling.

6. Sæt transportbeslaget på.

7. Transporter vaskemaskinen opretstående.

VIGTIGT: anvend ikke maskinen, når håndtaget er

trukket ud.

SERVICE

Før Service kontaktes:

1. Undersøg, om det er muligt selv at rette fejlen (se

“Fejlfindingsoversigt”).

2. Start programmet igen for at se, om fejlen er

afhjulpet.

3. Hvis fejlen varer ved, kontaktes Service.

Communiquez:

• Fejltypen.

• Modellen.

• Servicenummeret (nummeret efter ordet

SERVICE).

Servicemærkaten sidder på indersiden af
filterdækslet eller på maskinens bagside.

• Fulde navn og adresse.

• Telefonnummer. Du bør fortrinsvis henvende dig til

serviceafdelingen hos den forhandler, der leverede
vaskemaskinen.

Producent:
Whirlpool Europe s.r.l.
Viale Guido Borghi 27
21025 Comerio (VA)
Italy

DA 7

FEJLFINDINGSOVERSIGT

Denne vaskemaskine er forsynet med automatiske sikkerhedsfunktioner, der registrerer og diagnosticerer
fejl på et tidligt tidspunkt og giver mulighed for at reagere derefter. Disse fejl er ofte så ubetydelige, at de
kan afhjælpes på nogle få minutter.

Problem Årsag - Afhjælpning - Råd

Maskinen vil ikke starte, ingen
kontrollamper lyser

Maskinen starter ikke, selvom
der er trykket på “Start(Pause)”

Maskinen standser midt i
programmet, og kontrollampen
for “Start(Pause)” blinker

Rester af vaskemiddel/
tilsætningsmidler i
vaskemiddelskuffen efter endt
vask

Vaskemaskinen ryster under
centrifugering

Efter endt vask er tøjet ikke
centrifugeret ordentligt

“Ubalance under centrifuger­ing“ Kontrollampen “Centrifu­gering/Udpumpning“ af vand
på programpanelet blinker,
eller der på displayed blinker
hastighed/omdrejninger i
centrifugeringen, eller kon­trollampen for hastighed i
centrifugeringen blinker efter
afslutning af programmet
(afhængig af modellen).
Tøjet er stadig vådt.

Programtiden er betydelig
længere eller kortere end
anført i programskemaet
eller på displayet (hvis det
forefindes)

• Stikket er ikke sat korrekt i stikkontakten.

• Stikkontakten eller sikringen fungerer ikke korrekt (prøv efter med en
bordlampe eller tilsvarende anordning).

• Vaskemaskinen slukkes automatisk inden program-start og efter program­afslutning for at spare på energien. For at tænde for vaskemaskinen skal man
først dreje programvælgeren til “Off/O” og derefter tilbage til det ønskede
program.

• Låget er ikke lukket korrekt.

• Funktionen “Børnesikring” er aktiveret (afhængigt af model). For at
frigøre knapperne igen skal du trykke samtidig på knapperne for temperatur
og centrifugeringshastighed og holde dem nede i mindst 3 sekunder.
Nøglesymbolet på displayet forsvinder, og programmer kan startes.

• Funktionen “Skyllestop” aktiveres (afhængigt af model) - annullér “Skyllestop”
ved at trykke på “Start(Pause)” eller ved at vælge og starte programmet
“Udtømning”.

• Programmet er blevet ændret - vælg det ønskede program igen, og tryk på
“Start(Pause)”.

• Programmet er blevet afbrudt, og låget er blevet åbnet - luk låget, og genstart
programmet ved at trykke på “Start(Pause)”.

• Vaskemaskinens sikkerhedssystem er blevet aktiveret (se “Beskrivelse af
kontrollamper, der tilkendegiver en fejl”).

• Der er ikke blevet åbnet for vandhanen, eller vandtilførselsslangen er bøjet
(kontrollampen for “Vandhane lukket” tænder).

• Vaskemiddelskuffen sidder ikke korrekt, eller den er blokeret (se “Rengøring
og vedligeholdelse”).

• Filteret i vandtilførselsslangen er tilstoppet (se “Rengøring og
vedligeholdelse”).

• Vaskemaskinen er ikke i vater, fødderne er ikke justeret korrekt (se
“Opstilling”).

• Transportbeslaget er ikke blevet fjernet. Inden vaskemaskinen tages i brug,

skal transportbeslaget fjernes.

• Ubalance under centrifugering har afbrudt centrifugeringscyklen, for at
beskytte vaskemaskinen imod at blive beskadiget (se „Ubalance under
centrifugering“).

• Kraftig skumdannelse forhindrede centrifugering. Vælg og start programmet
“Skyl og centrifugering”. Undgå at dosere for meget vaskemiddel (se “Vaske­og tilsætningsmidler”).

• Knappen “Centrifugeringshastighed” er sat til lav hastighed.

Ubalance i påfyldningsmængden i vaskemaskinen under centrifugeringen
har afbrudt centrifugeringscyklen for at beskytte vaskemaskinen mod at blive
beskadiget. Af denne grund er vasketøjet stadig vådt.
Grunden til ubalance kan være: En for lille mængde vasketøj (kun få forholdsvis
store stykker eller sugende stykker vasketøj, f.eks. håndklæder) eller store/
tunge stykker vasketøj.

• Vask såvidt muligt ikke små mængder vasketøj.

• Ved vask af store eller tunge stykker vasketøj anbefaler vi også at ilægge
stykker i andre størrelser.

Hvis De vil centrifugere vådt vasketøj, skal De vedlægge vasketøj af forskellig
størrelse og vælg og start programmet „Skyl og Centrifugering“.

Det er en normal egenskab ved vaskemaskinen at kunne tilpasse sig faktorer,
der kan have indflydelse på længden af programmet, f.eks. en for stor mængde
skum, ubalance i indholdet pga. tunge klædningsstykker, en for lang
opvarmning pga. lav temperatur i det tilførte vand, osv. Herudover
korrigerer vaskemaskinens sensorsystem længden af vaskeprocessen i forhold
til mængden af vasketøj.
På grundlag af disse faktorer udregnes der iløbet af programmet, hvorlænge
det skal varer, og hvis det er nødvendigt aktualiseres det; på displayet (hvis
det forefindes) vises der animation i korrektionsfasen. Til små mængder
vasketøj kan der være en tidsangivelse på programskemaet
forkortet helt ned til 50%.

DA 8

Beskrivelse af kontrollamper, der tilkendegiver en fejl

Blinker kontrol-

lampe, der tilk-

endegiver en fejl

“Service”

“Vandhane

lukket”

“Rengør pumpe”

Angivelse på

displayet

(hvis det findes)

Vaskemaskinen stopper midt i programmet.

(hvis vaskemaskinen ikke

“bdd”

har et display:

Alle kontrollamperne for

programforløbet tænder)

fra “F02” til “F35”

(undtagen “F09”)

“F09”

“FA”

“Fod”

Der løber intet eller for lidt vand til vaskemaskinen. Kontrollampen for “Start(Pause)”
blinker.
Undersøg om:

• Vandhanen er helt åben, og om vandtrykket er tilstrækkeligt.

• Der er knæk på vandslangen.

• Filteret i vandtilførselsslangen er tilstoppet (se “Rengøring og vedligeholdelse”).

• Vandslangen er frosset til.

• Skueglasset på sikkerhedsventilen på vandtilførselsslangen er rødt (hvis maskinen

har en vandtilførselsslange som vist på billede 22 - se forrige afsnit “Rengøring og
vedligeholdelse”). Udskift slangen med en ny slange af samme type. Den kan fås
hos Service eller en specialforhandler.

Når problemet er løst, genstartes programmet med tryk på “Start(Pause)”. Hvis fejlen
opstår igen, kontaktes Service.

Vaskemaskinen tømmer ikke vand ud. Vaskemaskinen standser på det respektive
programtrin. Tag stikket ud, og undersøg, om:

• Der er knæk på afløbsslangen.

• Pumpen eller filteret er tilstoppet (se afsnit “Rengøring af filter/ udtømning af rest-

vand”. Før vandet tømmes ud, skal du sikre dig, at det er kølet tilstrækkeligt
af.).

• Afløbsslangen er frosset.
Når problemet er afhjulpet, skal du vælge og starte programmet “Udtømning” eller
trykke på “Reset”- knappen i mindst 3 sekunder. Vælg atter det ønskede program. Hvis
fejlen opstår igen, kontaktes Service.

“Tromleklapper åbne” (tromleklapperne er ikke
lukket korrekt). Tryk på “Nulstil”-knappen i mindst 3
sekunder,
og vent til “Dør åben” tænder. Åbn låget, og luk
tromlekla- pperne, vælg og start derefter det ønskede
program igen. Hvis fejlen opstår igen, kontaktes Service.

“Fejl i et elektrisk modul”
Vælg og start programmet “Udtømning”, eller tryk på
knappen “Nulstil” i mindst 3 sekunder.

“Vandstanden er for høj” (efter programannullering eller
forkert funktion). Sluk for maskinen, og tænd for den igen.
Vælg programmet “Udtømning”, og start inden for 15 sek.

“Aquastop-fejl”
Sluk for maskinen, tag stikket ud af stikkontakten, og
luk for vandhanen. Vip forsigtigt maskinen forover
for at lade det opsamlede vand løbe ud fra bunden.
Derefter:

• •Sæt stikket i stikkontakten.

• Luk op for vandhanen (hvis vandet straks strømmer ind

• Vælg og start derefter det ønskede program igen.

“Overdreven skumdannelse”
Overdreven skumdannelse afbrød vaskeprogrammet.

• Vælg og start programmet “Skyl og centrifugering”.

• Derefter vælges og startes det ønskede program igen.

Hvis fejlen opstår igen, skal stikket tages ud af stikkon­takten og Service kontaktes

Beskrivelse - Årsager - Afhjælpning

i vaskemaskinen igen, uden at denne er startet, er der
en fejl. Luk for vandhanen, og kontakt Service).

Brug mindre vaskemiddel.

Hvis vaskemaskinen ikke har et display, skal du kontrollere, hvilken af de tidligere beskrevne situation­er, der kan være årsag til fejlen og følge den tilhørende vejledning.

DA 9

F - 11/2014

KÄYTTÖTARKOITUS

Tämä pesukone on tarkoitettu ainoastaan kotitalouk­sissa yleisen pyykkimäärän pesuun ja linkoukseen.

• Käytä pesukonetta tämän käyttöohjeen ja

ohjelmataulukon ohjeiden mukaisesti.

• Pidä käyttöohje ja ohjelmataulukko tallessa. Jos

luovutat pesukoneen toiselle, anna hänelle myös
käyttöohjeet ja ohjelmataulukko.

VAROTOIMIA JA YLEISIÄ SUOSITUKSIA

1. Turvallisuusohjeet

• Pesukone soveltuu ainoastaan

sisäkäyttöön.

• Älä säilytä tulenarkoja nesteitä

koneen läheisyydessä.

• Älä sijoita pesukoneen kannen

päälle sähkölaitteita.

• Valvo lapsia, jotta he eivät

pääse leikkimään koneella.

• Alle 3-vuotiaat lapset olisi

pidettävä poissa pesukoneen
lähettyviltä elleivät he ole
jatkuvan valvonnan alaisena.

• Pesukonetta voidaan käyttää

vähintään 8-vuotiaiden lasten
toimesta, sekä henkilöiden,
joiden fyysinen, aistillinen
tai henkinen toimintakyky
on rajoittunut tai joilla ei
ole kokemusta tai tietoa
pesukoneen käytöstä
huolehtimalla, että heidän
käyttöä valvotaan ja opastetaan
laitteen turvallisessa käytössä
sekä he ymmärtävät laitteen
käytöstä mahdollisesti
aiheutuvat vaaratekijät. Lapset
eivät saa leikkiä pesukoneella.
Pesukoneen kunnossapito­ja huoltotoimenpiteitä ei saa
suorittaa lasten toimesta ilman
valvontaa.

• Älä yritä avata kantta väkisin.

• Virtajohdon voi tarvittaessa

vaihtaa uuteen samanlaiseen,
joita on saatavilla valtuutetusta
huoltopalvelusta. Virtajohdon
saa vaihtaa vain asiantunteva
sähköasentaja.

• Sammuta virta laitteesta ja

irrota sähköjohto pistorasiasta
ennen puhdistusta tai huoltoa.

2. Pakkaus

• Pakkausmateriaalit ovat sataprosenttisesti
kierrätyskelpoisia ja niihin on merkitty
kierrätyskelpoisuutta ilmaiseva symboli . Hävitä
pakkausmateriaalit paikallisten määräysten
mukaisesti.

3. Vanhan pesukoneen hävittäminen

• Tämä laite on merkitty sähkö- ja elektroniikkaromua
koskevan direktiivin 2002/96/EY (WEEE)
mukaisesti. Varmistamalla, että poistat tuotteen
käytöstä asianmukaisesti, voit auttaa estämään
ympäristöja terveyshaittoja, jotka saattavat
aiheutua tuotteen vääränlaisesta käsittelystä.

• Symboli tuotteessa tai sen asiakirjoissa
tarkoittaa, ettei laitetta saa hävittää
kotitalousjätteiden mukana. Se on toimitettava
asianmukaiseen keräys keskukseen sähkö- ja
elektroniikkalaitteiden kierrätystä varten. Hävitä
laite paikallisten jätehuoltomääräysten mukaisesti.
Lisätietoja tuotteen käsittelystä, talteenotosta ja
kierrätyksestä saa kaupungin- tai kunnanvirastosta,
paikallisesta jätehuoltoliikkeestä tai liikkeestä, josta
tuote on ostettu.

• Pesukone on valmistettu kierrätyskelpoisista
materiaaleista. Hävitä pesukone paikallisten
jätehuoltomääräysten mukaisesti.

• Ennen kuin poistat laitteen käytöstä, tyhjennä
mahdolliset pesuaineen jäämät ja leikkaa virtajohto
irti, jotta laite ei enää ole käyttökelpoinen.

4. Yleisiä suosituksia

• Irrota sähköjohto pistorasiasta, kun kone ei ole
käytössä. Sulje vesihana.

5. EU-yhdenmukaisuusilmoitus

• Tämän pesukoneen suunnittelussa,
valmistuksessa ja markkinoinnissa noudatetaan
seuraavien EU-direktiivien turvavaatimuksia:
2006/95 EY Pienjännitedirektiivi 2004/108/EY
Sähkömagneettista yhteensopivuutta koskeva
direktiivi

Tuottaja ei ole vastuussa minkäänlaisesta pyykin
vaurioittumisesta, joka on aiheutettu pyykin tai
vaatteiden pesulapuissa olevien pesuohjeiden
väärällä noudattamisella tai noudatamatta jättämisellä.

FI 1

ENNEN PESUKONEEN KÄYTTÖÄ

1. Pura laite pakkauksestaan ja tarkista se

a. Leikkaa kutistekalvopakkaus auki ja poista se.
b. Poista yläosan suojus ja kulmasuojat.
c. Poista alaosan suojus kallistamalla laite

yhden takakulman varaan. Varmista, että
alaosan suojuksen muoviosa (mallikohtainen)
jää pakkaukseen eikä koneen pohjaan. Se

on tärkeää, koska muuten muoviosa saattaa
vahingoittaa konetta käytön aikana.

d. Avaa kansi painamalla sitä kevyesti

alaspäin nostaen samalla kahvasta. Poista
polystyreenipehmuste (mallikohtainen).

e. Poista sininen suojakelmu käyttöpaneelin päältä

(mallikohtainen).

• Kun olet purkanut koneen pakkauksestaan,

tarkista että se ei ole vaurioitunut. Jos et ole varma
asiasta, älä käytä konetta. Ota yhteys huoltoon tai
jälleenmyyjään.

• Pidä pakkausmateriaalit (muovipussit,

polystyreenipalat jne.) poissa lasten ulottuvilta; ne
voivat aiheuttaa vaaratilanteita.

• Jos kone on ollut kylmässä ennen sen

toimittamista, pidä se huoneenlämmössä
muutaman tunnin ajan ennen kuin alat käyttää sitä.

2. Poista kuljetustuki

• Pesukoneeseen on kuljetuksen ajaksi kiinnitetty

ruuvit ja tuki, jotka estävät sen vaurioitumisen
kuljetuksen aikana. Kuljetustuki on poistettava
ennen pesukoneen käyttöönottoa (katso
“Asennus”/“Kuljetustuen poistaminen”).

3. Asenna pesukone

• Sijoita pesukone vakaalle ja tasaiselle lattialle.

• Tasapainota ja suorista kone säädettävien
jalkojen avulla (katso “Asennus”/“Säädä jalat”).

• Jos laitteen alla on puinen tai ns. kelluva

lattia (esimerkiksi tietyntyyppiset parketti- ja
laminaattilattiat), sijoita laite lattiaan kiinni
ruuvatulle vanerilevylle, jonka koko on vähintään
40 x 60 cm ja paksuus vähintään 3 cm.

• Varmista, että pesukoneen alaosan
ilmankiertoaukot (mallikohtaiset) eivät ole maton tai
muun materiaalin peitossa.

4. Vesijohtoliitäntä

• Kiinnitä vedenottoletku paikallisen vesilaitoksen

ohjeiden mukaisesti (katso “Asennus”/
“Vedenottoletkun kiinnittäminen”).

• Vesijohtoliitäntä: Vain kylmä vesi

• Vesihana: 3/4”-kierteinen letkuliitos

• Paine: 100-1000 kPa (1-10 bar).

• Käytä koneen vedenottoliitäntään aina uutta letkua.

Älä käytä vanhaa letkua, vaan heitä se pois.

5. Poistoletku

• Liitä tyhjennysletku tiukasti poistoputkeen tai

muuhun vedenpoistoliitäntään (katso “Asennus”/
“Poistoletkun liittäminen”).

• Jos pesukone on liitetty kiinteään viemäriliitäntään,

varmista, että liitännässä on venttiili, joka estää
takaisinimun.

6. Sähköliitäntä

• Sähköliitännät saa tehdä vain asiantunteva

sähköasentaja käyttöohjeita ja paikallisia
turvamääräyksiä noudattaen.

• Tekniset tiedot (jännite, teho ja sulakkeet)

on merkitty pesukoneen taakse kiinnitettyyn
arvokilpeen.

• Älä käytä jatkojohtoja tai jakorasioita.

• Asennuksen jälkeen sähköverkon pistokkeen tai

kaksinapaisen verkkokytkimen on aina oltava
saavutettavissa.

• Jos pesukone on vahingoittunut kuljetuksessa, älä

käytä sitä. Ilmoita asiasta huoltopalveluun.

• Virtajohdon saa vaihtaa vain huoltopalvelu.

• Pesukoneen saa kytkeä vain maadoitettuun

pistorasiaan voimassa olevien määräysten
mukaisesti. Erityisesti, jos kone asennetaan
kylpyhuoneeseen tai tilaan, jossa on
suihku, se on suojattava vähintään 30 mA:
njäännösvirtasuojauksella. Pesukoneen maadoitus
on lakisääteinen. Valmistaja ei vastaa mahdollisista
henkilöille, eläimille tai esineille aiheutuneista
vahingoista, jotka suoraan tai välillisesti
johtuvat näiden käyttöohjeiden noudattamisen
laiminlyönnistä.

• Jos käytössä on vikavirtakatkaisin, käytä vain mal-

lia, jossa on merkintä .

Arvioitu mitat:

Leveys: 400 mm
Korkeus: 900 mm
Syvyys: 600 mm

FI 2

PESUKONEEN KUVAUS

a. Kansi
b. Pesuainelokerikko
c. Rumpu
d. Pumppu sihdin takana
e. Huoltopalvelun tarra (sihdin kannen takana)

(kuva 1)

ASENNUS

Kuljetustuen poistaminen

Pesukoneeseen on kuljetuksen ajaksi kiinnitetty
tuki, joka estää laitteen vaurioitumisen kuljetuksen
yhteydessä.

TÄRKEÄÄ: ennen pesukoneen käyttöönottoa on
laitteen taakse sijoitettu kuljetustuki
EHDOTTOMASTI poistettava.

1. Ruuvaa auki kaksi ruuvia “A” ja neljä ruuvia “B”

litteällä ruuvitaltalla tai kuusiohylsyavaimella nro 8
(kuva 2).

2. Poista kuljetustuki (kuva 3).

3. Kiinnitä neljä ulompaa ruuvia “B” takaisin paikal-
leen ja kiristä ne (kuva 2).

4. Paina kaksi toimitettua peitekantta “C” pesukoneen
aukkoihin “D” (kuva 4).

Huomaa: muista kiinnittää ja kiristää neljä
ulompaa ruuvia.

Säädä jalat (kuva 5, 6)

Asenna pesukone tasaiselle alustalle, lähelle sähkö-,
vesi- ja viemäriliitäntöjä.

Jos lattia ei ole tasainen, säädä koneen jalkoja (älä
laita jalkojen alle puisia kiiloja, pahvia tms.).

1. Kierrä pesukoneen jalat irti kääntämällä niitä käsin
2–3 kierrosta myötäpäivään ja löysäämällä sitten
lukkomutteri jakoavaimella.

2. Säädä jalkojen korkeus kiertämällä niitä käsin.

3. Kiristä lukkomutteri takaisin kääntämällä sitä

vastapäivään kohti pyykinpesukoneen pohjaa..

Varmista, että jalat ovat tukevasti lattialla ja että
kone on täysin tasapainossa (tarkista vesivaa’an
avulla).

Pesukone voidaan asentaa alueelle, jonka leveys on
40 cm ja syvyys 63 cm.

Huomaa: jos asennat koneen paksun maton päälle,
säädä jalkoja siten, että laitteen alle jää riittävästi tilaa
ilmankiertoa varten.

Vedenottoletkun kiinnittäminen (kuva 7)

1. Ruuvaa varovasti veden sisääntuloletku pesu-

koneen takaseinässä olevaan venttiiliin (”A”);
ruuvaa letkun toinen pää sisääntuloventtiiliin käsin.

2. Tarkista, että letku ei ole taittuneena.

3. Tarkista vesihanan ja pesukoneen liitinten tiiviys

avaamallavesihana täysin auki.

• Jos letku on liian lyhyt, vaihda se sopivan pituiseen
paineputkeen (EN 61770 - hyväksytty, lujuus
vähintään 1000 kPa).

f. Siirtovipu (mallikohtainen). Pesukoneen siirtämin-

en: vedä vipua vähän ulospäin kädelläsi ja vedä se
sitten ulos jalan avulla esteeseen saakka.

g. Säädettävät jalat

• Jos tarvitset pidemmän letkun jossa

takaiskuventtiili, ota yhteyttä asiakaspalveluumme
tai omaan jälleenmyyjääsi.

• Tarkasta täyttöletkun kunto säännöllisesti ja vaihda

se tarpeen vaatiessa.

• Laite voidaan liittää vesijohtoverkkoon ilman suun-

taisventtiiliä.

Sulkuhanajärjestelmä (kuva 8)

(se on mallikohtainen)

• Ruuvaa letku kiinni vesihanaan. Avaa vesihana

täysin auki ja tarkista, että liitos ei vuoda.

• Pesukonetta ei saa liittää paineistamattoman

vedenlämmittimen sekoitushanaan!

• Älä upota letkun vedenpysäytyslaitetta

veteen. Muussa tapauksessa se menettää
suojatoimintonsa.

• Jos letku on vahingoittunut, irrota pesukone

välittömästi sähköverkosta, sulje hana ja vaihda
tilalle uusi letku.

• Jos letku on liian lyhyt, vaihda tilalle 3 metrin

pituinen sulkuhanaletku (Water Stop) (saatavissa
huoltopalvelusta tai jälleenmyyjältä).

Poistoletkun liittäminen (kuva 9)

Irrota poistoletku vasemmanpuoleisesta kiinnikkeestä,
katso kuvan nuolta “A”.

Tärkeä huomautus: ÄLÄ löysää poistoletkun
oikeanpuoleista liitäntää, katso kuvan nuolta “B”.

Muussa tapauksessa on olemassa veden vuotamisen
ja palovammojen vaara.

Liitä tyhjennysletku tiukasti poistoputkeen tai muuhun
vedenpoistoliitäntään.

Jos letku ei ole tarpeeksi pitkä, jatka sitä samanlai­sella letkulla
ja varmista liitos kiinniruuvattavalla letkunkiristimellä.
Poistoletkun maksimipituus: 2,50 m
Suurin tyhjennyskorkeus: 100 cm
Minimipoistokorkeus: 55 cm

Tärkeä huomautus:

Varmista, että tyhjennysletku ei ole mutkalla ja kiinnitä
se niin, ettei se pääse putoamaan koneen toiminnan
aikana.

FI 3

ENNEN ENSIMMÄISTÄ PESUJAKSOA

On suositeltavaa suorittaa lyhyt pesujakso ilman
pyykkiä, näin voit poistaa valmistajan suorittaman
koekäytön aikana koneeseen mahdollisesti jääneen
veden.

1. Avaa hana.

2. Sulje rummun luukut.

3. Kaada pieni määrä pesuainetta (enintään 1/3

tuottajan suosittelemasta määrästä vähän likaista
pyykkiä varten) pääpesun pesuainelokeroon.

4. Sulje kansi.

5. Valitse ja kytke päälle ”Synteettinen 60°C”

- ohjelma (katso erikseen toimitettu
”Ohjelmataulukko”).

PYYKIN VALMISTAMINEN PESUUN

Pyykin lajittelu

1. Huomioi pyykin lajittelussa seuraavat asiat…

• Kuitutyyppi / hoito-ohjemerkintä

Puuvilla, sekoitekuidut, itsesiliävät/synteettiset
kuidut, villa, käsin pestävät vaatteet.

• Väri

Pese valkoiset ja värilliset vaatteet erillään.Pese
uudet värilliset vaatteet erikseen.

• Koko

Erikokoisten vaatteiden peseminen yhdessä
parantaa pesutehoa ja pyykkien paino jakautuu
tasaisemmin rumpuun.

• Kuitujen herkkyys

Pese arat kuidut erikseen: käytä erikoisohjelmaa
pestessäsi villavaatteita (Pure New Wool) ,
verhoja ja muita arkoja tekstiilejä. Irrota aina ver­hojen ripustimet tai pese verhot puuvillapussissa.
Pese käsin pestävät pyykit erikoisohjelmalla.
Pese sukat, vyöt ja muut pienet vaatekappaleet
sekä vaatteet, joissa on hakasia (esim. rintaliivit)
erityisessä pesukonepesua varten tarkoitetussa
puuvillaisessa pussissa tai vetoketjullisen tyynylii­nan sisällä.

2. Tyhjennä taskut

Kolikot, hakaneulat tms. saattavat vahingoittaa
pyykkiä tai koneen rumpua ja allasta.

3. Kiinnittimet

Sulje vetoketjut, napit ja hakaset, sido irralliset vyöt
ja nauhat yhteen.

Tahrojen poisto

• Veri, maito, kananmuna ja muut orgaaniset tahrat

irtoavat tavallisesti ohjelman entsyymivaiheessa.

• Punaviini-, kahvi-, tee-, ruoho- ja hedelmätahrojen
yms. poistamiseksi laita tahranpoistoainetta varsi­naisen pesun lokeroon .

• Erityisen vaikeat tahrat on parasta käsitellä ennen
pesua.

Pesukoneen täyttö

1. Avaa koneen kansi nostamalla se ylös.

2. Avaa pesurumpu

- painamalla pesurummun täyttöaukon luukussa

olevaa turvalukkoa (kuva 10,11); kuva 10 ­mallisissa on pesurummun luukun turvalukko
kiinteä, eikä se avaudu painamalla.

- pitämällä pesurummun täyttöaukon

takaluukkua, liu’uttamalla luukun turvalukkoa
taaksepäin nuolen suuntaisesti, ja painamalla
etuluukkua sisäänpäin pesurumpuun, kunnes
lukitussysteemi avautuu (kuva 12).

3. Työnnä vaatekappaleet rumpuun yksi kerrallaan.

Älä ylitä ohjelmataulukossa mainittua pyykin
enimmäismäärää.

- Jos kone täytetään liian täydeksi, pesutulos ei

ole hyvä, ja vaatteet rypistyvät.

- Varmista, että pyykki ei roiku rummun

ulkopuolelle. Mikäli näin on, työnnä pyykki
alas rumpuun niin että rummun sulkemiseen on
riittävästi tilaa.

- Älä työnnä pyykkiä sisään rummun luukuilla.

4. Sulkeakseen pesurummun pidä luukun kumpaakin

puolta keskeltä täyttöaukon keskellä (kuva 13), niin
että takaluukku on etuluukun päällä.
HUOMIO: varmista, että rummun luukut ovat
kunnolla kiinni - mallista riippuen:

- Kaikkien metallikoukkujen pitää olla kunnolla
kiinni taemmassa luukussa - katso kuvaa 14.

- Kaikkien metallikoukkujen pitää olla kunnolla
kiinni taemmassa luukussa ja painikkeen täytyy
tulla taemman luukun reunan yli - katso kuvaa 15.

- Etuluukun turvalukon on noustava hieman yli
takaluukun reunaa – katso kuvaa 16.

Varmista, että pyykki ei ole tarttunut kahden luukun
väliin tai luukun ja rummun väliin.

Värjäys ja valkaisu

• Käytä ainoastaan pesukonekäyttöön tarkoitettuja

värjäys- ja valkaisuaineita.

• Noudata valmistajan ohjeita.

• Koneen muovi- tai kumiosiin saattaa tulla väri- tai

valkaisuaineläiskiä.

FI 4

PESUAINEET JA LISÄAINEET

Säilytä pesuaine ja lisäaineet kuivassa

paikassa poissa lasten ulottuvilta.

Älä käytä liuotinaineita (esimerkiksi tärpättiä

tai bensiiniä). Älä pese koneessa liuottimilla tai

tulenaroilla nesteillä käsiteltyjä tekstiilejä.
Käytä vain kotitalouspesukoneille tarkoitettuja
pesuaineita ja pyykin lisäaineita.
Noudata pestävien tekstiilien hoitomerkintöjä.

Pesuaineen valinnassa tulee huomioida:

• Kuitutyyppi

• Väri

• Pesulämpötila

• Pyykin likaisuusaste ja -tyyppi

Pesula tyyppi Pesuainetta tyypi

Valkopyykki
(kylmä–95 °C):

Herkät valkoiset tekstiilit
(kylmä–40 °C):

Vaaleat/pastellisävyiset
tekstiilit (kylmä–60 °C):

Voimakkaan väriset
tekstiilit (kylmä–60 °C):

Mustat/tummat tekstiilit
(kylmä–60 °C)

Erikoiskäsittelyä tarvitseville tekstiileille (esim. villa tai
mikrokuidut), suosittelemme käyttämään kaupallisia
erikoispesuaineita, lisäaineita tai esikäsittelyaineita.
Katso lisätietoja linkistä www.cleanright.eu.

Älä käytä nestemäistä pesuainetta varsinaisessa
pesussa, jos olet valinnut esipesun .
Älä käytä nestepesuaineita valitessasi
myöhemmän pesujakson alkamis-/päättymisajan
(mallikohtainen).

voimakkaat pesuaineet, jotka
sisältävät valkaisuainetta

miedot, valkaisuainetta ja/tai
optisia kirkasteita sisältävät
pesuaineet

valkaisuainetta ja/tai
optisia kirkasteita sisältävät
pesuaineet

väripesuaineet, jotka eivät
sisällä valkaisuainetta / optisia
kirkasteita

mustan/tumman pyykin
erikoispesuaineet

Annostelu

Noudata pesuainepakkauksen annosteluohjeita.
Huomioi pesuaineen annostelussa:

• tahrojen laatu ja pyykin likaisuus

• pyykin määrä

- täysi koneellinen: noudata pesuaineen

valmistajan ohjeita;

- puolitäyttö: käytä 3/4 täydelle koneelle;

- suositellusta määrästä minimitäyttö (noin1kg):

käytä 1/2 täydelle koneelle suositellusta
määrästä

Mikäli pesuaineen pakkauksessa ei ole annoste-

luohjeita, joissa mainitaan pyykkikuorman koko,

tässä tuottajien yleiset suositukset: 4,5 kg pyykkiä

pesuainetiivistettä käytettäessä ja 2,5 kg pyykkiä

hienoa pesuainetta käytettäessä.

• veden kovuus alueella (kysy paikalliselta

vesilaitokselta). Pehmeä vesi vaatii vähemmän
pesuainetta kuin kova vesi.

Huomio:

Jos pesuainetta on liikaa, ylimääräinen vaahto voi
heikentää pesutulosta. Pesukoneen tuntoelin saattaa
estää linkouksen, jos vaahtoa on liikaa, , tai pesuajan
kesto pitenee ja veden kulutus nousee (katso
kommentteja liiallisesta vaahtoamisesta kappaleessa
”Vianmääritys”). Jos pesuainetta on liian vähän,
pyykki voi jäädä harmaaksi. Lisäksi ajan kuluessa
lämmitysjärjestelmään, rumpuun ja letkuihin voi
syntyä kalkkikerrostumia.

Pesu- ja lisäaineiden annostelu (kuva 17)

Älä ylitä pinnantason “MAX”-merkkiä lisätessäsi
pesuainetta, lisäaineita tai huuhteluainetta.
Katso lisätietoja koskien pesuohjelmissa käytettävää
pesu- ja huuhteluaineen käyttöä erillisestä
pesuohjelmakaaviosta.

Kloorivalkaisuaineen käyttö

• Pese pyykki haluamallasi ohjelmalla (Valko- ja

• Käynnistä ohjelma Huuhtelu ja linkous heti

• Älä koskaan laita lokerikkoon kloorivalkaisuainetta

Tärkin käyttö

Jos haluat käyttää tärkkijauhetta, toimi seuraavien
ohjeiden mukaisesti:

• Pese pyykki haluamallasi pesuohjelmalla.

• Valmista tärkkiliuos valmistajan ohjeiden

• Kaada tärkkiliuos (enintään 100 ml)

• Sulje kansi ja käynnistä ohjelma Huuhtelu ja

Esipesulokero

• Pesuaine esipesuvaiheelle (ainoastaan, jos olet

aktivoinut toiminnon “esipesu”)

Pesulokero

• Pesuaine pääpesuvaiheelle (lisättävä kaikille

pesuohjelmille)

• Lisäaine tahrojen poistoon (valinnainen)

• Veden pehmentäjä (valinnainen; suositellaan

jos veden kovuusaste on 4 tai suurempi)

Huuhteluaineloker

• Huuhteluaine (valinnainen)

• Tärkki liuotettuna veteen (valinnainen)

kirjopesu, Tekokuidut) ja lisää sopiva määrä
kloorivalkaisuainetta HUUHTELUAINEEN lokeroon
(sulje lokero huolellisesti).

pesuohjelman päättymisen jälkeen, jotta
mahdollinen kloorin haju poistuu. Halutessasi voit
lisätä huuhteluainetta.

ja huuhteluainetta samanaikaisesti..

mukaisesti.

pesuainelokerikon huuhteluainelokeroon.

linkous.

FI 5

NUKKASIHDIN PUHDISTAMINEN/ JÄÄNNÖSVEDEN
TYHJENTÄMINEN

Pesukoneessa on itsepuhdistava pumppu. Pyykin
mukaan joutuneet esineet, kuten napit, kolikot,
hakaneulat tms., jäävät sihtiin.
Tarkista ja puhdista sihti ainakin pari kolme kertaa
vuodessa.

Erityisesti:

• Jos vesi ei poistu koneesta kunnolla tai jos linkous

ei toimi.

• Jos merkkivalo Puhdista pumppu syttyy.

TÄRKEÄÄ: varmista, että pesuvesi on jäähtynyt

ennen sen tyhjentämistä.

Jäännösvesi täytyy tyhjentää myös ennen koneen
kuljettamista.

1. Irrota kone sähköverkosta.

2. Avaa sihdin kansi kolikolla (kuva 18).

3. Aseta astia sen alapuolelle.

4. Kierrä suodatinta hitaasti vastapäivään, kunnes

vettä alkaa virtaamaan pois; älä irrota sitä vielä
tässä vaiheessa.

5. Odota kunnes vesi on valunut pois.

6. Ruuvaa nukkasihti irti ja vedä se ulos (kuva19).

7. Puhdista sihti ja sen kotelo.

8. Varmista, ettei pumpun juoksupyörän (sihdin

takana) pyörintä ole estynyt.

9. Aseta suodatin takaisin paikalleen ja kierrä
sitä täysin myötäpäivään. Varmista, että
suodatin on kierretty kiinni niin pitkälle kuin
mahdollista.

10. Kaada koneen rumpuun noin litra vettä ja

tarkista, että sitä ei vuoda sihdistä.

11. Sulje sihdin kansi.

12. Kiinnitä sähköjohto takaisin pistorasiaan.

PUHDISTUS JA HUOLTO

Irrota aina pesukone ennen huoltotöitä.

Pesuainelokerikko

Puhdista pesuainelokerikko säännöllisesti, ain­akin kolme neljä kertaa vuodessa, jotta siihen ei
muodostu pesuainekerrostumia:

1. Paina painiketta pesuaineannostelijan

vapauttamiseksi ja irrota se paikaltaan (kuva 20).
Annostelijaan voi jäädä pieni vesimäärä ja tämän
takia sitä tulisi käsitellä pystysuorassa asennossa.

2. Pese lokerikko juoksevassa vedessä. YVoit myös

irrottaa annostelijan takana olevan sihtikorkin
puhdistamista varten (kuva 21).

3. Aseta sihti korkki takaisin annostelijaan (jos

irrotettu).

4. Asenna annostelija takaisin paikalleen sijoittamalla

annostelijan pohjakielekkeet kannen vastaaviin
aukkoihin, ja painamalla annostelijan kantta vasten
kunnes se lukittuu paikalleen.

Huomaa: varmista, että pesuainelokerikko on
kunnolla paikallaan.

Vedenottoletkun suodatin

Tarkista ja puhdista säännöllisesti (vähintään
kaksi tai kolmekertaa vuodessa).

1. Irrota kone sähköverkosta.

2. Sulje vesihana.

3. Irrota letku vesihanasta.

4. Puhdista varovasti letkun päässä oleva suodatin

irrottamatta sitä letkusta esim. hammasharjan
avulla.

Huomaa: älä upota letkua veteen.

5. Ruuvaa letku takaisin kiinni hanaan käsin. Älä

käytä pihtejä (liitos voi vaurioitua).

6. Avaa hana ja tarkista, että liitokset eivät vuoda.

7. Kiinnitä virtajohto takaisin pistorasiaan.

Veden sisääntuloletku

(kuvat 22, 23 or 24, - mallista riippuen)
Tarkasta säännöllisesti, ettei vesiletku ole

taittunut tai ettei siinä ole repeämiä. Jos veden
sisääntuloletkussa on näkyviä vaurioita, vaihda se
uuteen samantyyppiseen letkuun, joita on saattavissa
pesukonehuoltamoissa tai erikoisliikkeissä.

Jos pesukoneesi veden sisääntuloletku on samantyy­ppinen kuin letku kuvassa 22 ja pesukoneeseen ei
tule vettä, tarkasta takaiskuventtiilin aukko (A).
Sen punainen väri merkitsee, että letkun
vesivahinkosuojatoiminto on aktivoitunut, ja
letku on vaihdettava uuteen, joita on saattavissa
pesukonehuoltamoissa tai erikoisliikkeissä. Jotta voit
ruuvata tuloletkun irti kuten kuvassa kuva 22, paina
vapautusvipu alas (B - jos on) samalla kun ruuvaat
sen irti.

Jos sisääntuloletkun pinta on läpinäkyvä (kuva 23),
tarkasta säännöllisesti sen väriä. Jos läpinäkyvän
pinnan väri on tummunut, se merkitsee, että
letkussa on repeämä ja letku on vaihdettava. Letkun
vaihtoa varten ota yhteyttä huoltamokeskukseen tai
erikoistuneeseen asentajaan.

Kaluste ja käyttöpaneeli

• Pyyhi kostealla liinalla.

• Mikäli tarpeellista, käytä saippuavettä tai mietoa

neutraalia puhdistusainetta (älä käytä liuottimia
sisältäviä puhdistusaineita, hankausaineita eikä
yleispuhdistusaineita - ne voivat vahingoittaa
pintoja).

Laitteen sisäosa

• Jätä kansi joksikin aikaa auki joka pesun jälkeen,

jotta laite kuivuu.

• Jos et koskaan pese lämpötilassa 95°C tai teet

sen harvoin, on suositeltavaa suorittaa silloin
tällöin pesujakso ilman pyykkiä lämpötilassa 95°C
pienellä pesuainemäärällä, jotta laitteen sisus
pysyy puhtaana

FI 6

Kannen tiiviste

• Tarkista kannen tiivisteen kunto säännöllisesti ja
puhdista se silloin tällöin kostealla liinalla.

Vedenottoletku(t)

• Tarkista säännöllisesti, että letkussa ei ole halkea­mia tai muita vaurioita. Vaihda uusi letku tarvit­taessa.

Sihti

• Tarkista ja puhdista sihti ainakin kolme neljä kertaa
vuodessa (katso “Nukkasihdin puhdistaminen/
Jäännösveden tyhjentäminen“).

Älä puhdista konetta tulenaroilla nesteillä.

Rummun ja säiliön väliin pudonneen
esineen poistaminen

Jos rummun ja säiliön väliin vahingossa putoaa jokin
esine, se voidaan poistaa irrottamalla yksi rummun
siivekkeistä:

1. Irrota kone sähköverkosta.

2. Ota pyykit pois koneesta.

3. Sulje rummun luukut ja käännä rumpua puoli kier-
rosta (kuva 25).

4. Paina muovista päätyä ruuvitaltan avulla liu’uttaen
siivekettä samalla vasemmalta oikealle (kuva 26,

27).

5. Se putoaa rumpuun.

6. Avaa rumpu: poista esine rummussa olevan aukon

kautta.

7. Laita siiveke paikalleen rummun sisäpuolelta:
aseta muovinipukka rummun oikealla puolella
olevan aukon päälle (kuva 28).

8. Liu’uta sen jälkeen muovisiiveke oikealta vasem­malle, kunnes se naksahtaa paikalleen.

9. Sulje rummun luukut, käännä rumpua puoli kier­rosta ja tarkista, että siiveke on kiinnittynyt paikal­leen kaikista kiinnityskohdistaan.

PYYKISSÄ JÄLJELLÄ OLEVA KOSTEUSPITOISUUS
LINKOUKSEN JÄLKEEN

Pyykissä linkouksen jälkeen jäljellä oleva kosteuden
määrä riippuu pääasiassa tekstiilityypistä, valitusta
ohjelmasta ja linkousnopeudesta.

Alhaisin jäljellä oleva kosteuspitoisuus voidaan
saavuttaa käyttämällä energialuokitettua ohjelmaa
maksimilinkousnopeudella. Tämä ohjelma on merkitty
erillisessä ohjelmakartassa nimellä energialuokituksen
vertailuohjelma”:

Linkous-kuivaustehok-

kuusluokka

A (= tehokkain) alle 45

B 45
C 54
D 63
E 72

Jäljellä oleva kosteus-

pitoisuus %

tai enemmän mutta alle 54
tai enemmän mutta alle 63
tai enemmän mutta alle 72
tai enemmän mutta alle 81

KULJETUS JA KÄSITTELY (kuva 29)

1. Irrota kone sähköverkosta.

2. Sulje vesihana.

3. Irrota vedenotto- ja poistoletkut.

4. Poista kaikki vesi letkuista ja koneesta (katso

“Nukkasihdin puhdistaminen/ Jäännösveden
tyhjentäminen“). Tapaturmien välttämiseksi odota,
että vesi jäähtyy.

5. Jotta konetta olisi helpompi liikutella, vedä

kädelläsi laitteen dessä alhaalla olevasta vivusta
(mallikohtainen) vähän ulospäin ja vedä vipu sitten
jalan avulla ulos esteeseen saakka. Työnnä vipu
siirron jälkeen takaisin alkuperäiseen asentoonsa.

6. Kiinnitä kuljetustuki takaisin paikalleen kuljetuksen

ajaksi.

7. Kuljeta kone pystyasennossa.

TÄRKEÄÄ: älä käytä laitetta vivun ollessa ulosvedetty.

AFTER-SALES SERVICE

Ennen yhteydenottoa Huoltopalveluun:

1. Kokeile voitko itse korjata ongelman (katso “Vianet-

sintä“).

2. Käynnistä ohjelma uudelleen nähdäksesi, toistuuko

häiriö.

3. Jos kone ei edelleenkään toimi asianmukaisesti,

ota yhteys huoltopalveluun.

Ilmoita seuraavat asiat:

• Ongelman laatu.

• Pesukoneen malli.

• Huoltokoodi (SERVICE-sanan jäljessä oleva

numerosarja)

Huoltopalvelun tarra on sihdin kannen
sisäpuolella tai koneen takana.

• Tarkka osoitteesi.

• Puhelinnumero ja suuntanumero.

• Ota yhteyttä ensisijaisesti laitteen myyneen jäl-

leenmyyjän huoltopalveluun.

Valmistaja:

Whirlpool Europe s.r.l.
Viale Guido Borghi 27
21025 Comerio (VA)
Italy

FI 7

VIANETSINTÄ

Pesukoneessa on automaattisia turvatoimintoja, jotka havaitsevat ja ilmaisevat ongelmatilanteen varhaisessa
vaiheessa, jotta voit toimia tilanteen vaatimalla tavalla. Viat ovat tavallisesti niin pieniä, että voit korjata ne
muutamassa minuutissa.

Ongelma Syyt - Korjaustoimenpiteet - Neuvoja

Kone ei käynnisty, mikään
merkkivalo ei pala

Kone ei käynnisty vaikka
“Käynnistys(Tauko)”­painiketta on painettu

Kone pysähtyy ohjelman
aikana ja “Käynnistys
(Tauko)”-merkkivalo vilkkuu

Pesuainelokerikossa on
pesuaineen/lisäaineiden
jäänteitä pesun päättyessä

Pesukone tärisee
linkouksen aikana

Kone ei linkoa kunnolla

”Epätasapaino linkouksen
aikana” Ohjelman kulkupalkin
”Linkous/tyhjennys” -merk­kivalo vilkkuu tai linkousn­opeus näytössä vilkkuu tai
linkousnopeuden merkkivalo
vilkkuu ohjelman päätyttyä
(mallista riippuen). Pyykki on
edelleen hyvin märkää.

Pesuohjelman kesto ylittää
tai alittaa huomattavasti
pesuohjelmataulukossa tai
näyttöruudulla (mikäli sisältyy
malliin) ilmoitetun keston

• Pistoke ei ole kunnolla pistorasiassa.

• Pistorasia tai sulake ei toimi oikein (kokeile sitä lampulla tai muulla
laitteella).

• Energian säästämiseksi pesukone sammuu automaattisesti ennen
ohjelman käynnistämistä tai ohjelman päättymisen jälkeen. Käynnistä
pesukone kääntämällä ohjelmanvalitsin ensin asentoon “Off/O” ja tämän
jälkeen uudelleen halutulle ohjelmapaikalle.

• Kansi ei ole kunnolla kiinni.

• Painikkeiden lukitustoiminto on aktivoitu (mallikohtainen).
Painikkeiden lukitus poistetaan painamalla samanaikaisesti lämpötila- ja
linkousnopeuspainikkeita ja pitämällä niitä painettuina ainakin 3 sekuntia.
Avainkuvake katoaa näytöstä ja voit käynnistää ohjelman.

• Toiminto Rypistymisen esto on valittu - päätä Rypistymisen esto
painamalla “Käynnistys(Tauko)” tai valitsemalla Tyhjennys ja
käynnistämällä se.

• Ohjelmaa on muutettu - valitse uudelleen ohjelma ja paina Käynnistys
(Tauko)”.

• Ohjelma on keskeytetty ja kansi on ehkä avattu - sulje kansi ja käynnistä
ohjelma uudelleen painamalla “Käynnistys(Tauko)”.

• Koneen turvajärjestelmä on aktivoitunut (katso “Hälytysmerkkivalojen
kuvaus”).

• Vesihana ei ole auki tai letku on mutkalla (Merkkivalo Vesihana kiinni
syttyy).

• Pesuainelokerikko ei ole kunnolla paikallaan tai se on juuttunut (katso
“Puhdistus ja huolto”).

• Vedenottoletkun suodatin on tukossa (katso “Puhdistus ja huolto”).

• Pesukone ei ole tasapainossa, jalkoja ei ole säädetty oikein (katso
“Asennus”).

• Kuljetustukea ei ole irrotettu, kuljetustuki on poistettava ennen

pesukoneen käyttöönottoa.

• Epätasapaino linkouksen aikana esti linkousvaihetta suojaamasta
pyykinpesukonetta (katso kohta ”Epätasapaino linkouksen aikana”).

• Liika vaahto estää linkouksen. Valitse ja käynnistä Huuhtelu ja linkous

- ohjelma. Älä annostele liikaa pesuainetta (katso kohtaa Pesu- ja
lisäaineet).

• Painike ”Linkous” on asetettu liian alhaiselle kierrosnopeudelle.

Pyykkikuorman epätasapaino linkouksen aikana esti linkousvaihetta
estämästä pyykinpesukoneen vahingoittumista. Tämän vuoksi pyykki on
edelleen hyvin märkää.
Syitä epätasapainoon voivat olla: pienet pyykkimäärät (vain muutama
suhteellisen suuri tai vettä imevä tekstiili, esim. pyyhkeitä) tai isot tekstiilit.

• Vältä mahdollisuuksien mukaan pieniä pyykkimääriä.

• Voimakkaasti suositellaan lisäämään muita, erikokoisia pyykkitekstiilejä
pestäksesi suurikokoista tai painavaa pyykkiä.

Jos haluat lingota märän pyykin, lisää erikokoisia pestyjä pyykkejä ja valitse
sitten ”Huuhtelu ja linkous” -ohjelma ja käynnistä se.

Koneen normaali kyky mukautua tekijöihin, jotka voivat vaikuttaa pesun
Tämä on pesukoneen normaali tapa sopeutua pesuohjelman kestoon
mahdollisesti vaikuttaviin kertoimiin: esim. liiallinen vaahtoaminen, liian pai­navien kappaleiden aiheuttama pyykin epätasainen levittäminen
pesurummussa, sisään tulevan veden alhaisen lämpötilan aiheuttama
pidennetty veden lämmittysaika, jne. Sen lisäksi, pesukoneen tutkasysteemi
sopeuttaa pesuohjelman keston pyykin painoon.
Näiden kertoimien perusteella ohjelman aikana jatkuvasti lasketaan ja päiv­itetään sen kesto; näyttöruudulle (mikäli sisältyy malliin) tämän vaiheen
aikana ilmestyy animaatio. Pienten pyykkimäärien kesto voi lyhentyä jopa
50% ohjelmataulukossa esitettyihin aikoihin verrattuna.

FI 8

Hälytysmerkkivalojen kuvaus

Hälytysmerk-

kivalo vilkkuu

“Huolto”

“Vesihana

kiinni”

“Puhdista

pumppu”

Jos pesukoneeseesi ei kuulu jäljellä olevan ajan näyttöä, tarkista mikä yllä kuvatuista tilanteista voisi
olla vian syy ja noudata vastaavia ohjeita.

Kuvake näytössä

(mallikohtainen)

“bdd”

(jos koneessasi ei ole

näyttöä: kaikki

ohjelmavaiheen

osoittimen valot syttyvät))

from “F02” to “F35”

(except “F09”)

“F09”

“FA”

“Fod”

−

−

Kuvaus - Syy - Korjaus

Pesukone pysähtyy ohjelman aikana.
“Rummun luukku auki” (rummun luukkuja ei ole
suljettu kunnolla). Paina “Reset”-painiketta ainakin 3 sekun­tia ja odota että “Luukku auki” syttyy. Avaa kansi ja sulje
rummun luukut, valitse uudelleen haluamasi
ohjelma ja käynnistä se. Jos häiriö ei poistu, ota
yhteys huoltoon.

“Häiriö sähkömoduulissa”
Valitse Tyhjennys ja käynnistä se tai paina Resetpainiketta
ainakin 3 sekuntia.

“Veden taso liian korkea” (ohjelman peruuttamisen
tai väärän toiminnan jälkeen). Kytke virta pois
koneesta ja sitten takaisin, valitse ohjelma Tyhjennys
ja käynnistä 15 sekunnin kuluessa.

“Sulkuhanan häiriö”
Sammuta kone, irrota pistoke pistorasiasta ja sulje
vesihana. Kallista konetta varovasti eteenpäin, jotta
koneen pohjalle kerääntynyt vesi poistuu. Sitten:

• Laita pistoke pistorasiaan.

• Avaa vesihana (jos vettä virtaa heti koneeseen ennen
sen käynnistämistä, kyseessä on vika. Sulje hana ja ota
yhteys huoltoon).

• Valitse haluamasi ohjelma ja käynnistä kone uudelleen.

“Liika vaahto”
Liika vaahto on keskeyttänyt pesuohjelman.

• Valitse “Huuhtelu ja linkous” ja käynnistä se.

• Valitse sitten haluamasi ohjelma ja käynnistä kone
uudelleen, käytä vähemmän pesuainetta.

Jos vika toistuu, irrota pistoke pistorasiasta, sulje
vesihana ja ota yhteys huoltoon.

Veden täyttö on riittämätön tai ei toimi.
“Käynnistys(Tauko)”-merkkivalo vilkkuu.
Tarkista:

• Onko vesihana täysin auki ja veden paine riittävä.

• Onko vedenottoletku mutkalla.

• Onko vedenottoletkun suodatin tukossa (katso “Puhdistus
ja huolto”).

• Onko vedenottoletku jäätynyt.

• Onko vedenottoletkun turvaventtiilin tarkistusikkuna
punainen (jos koneessasi on kuvan “22” kaltainen
vedenottoletku - katso edellistä lukua “Puhdistus
ja huolto”); vaihda letku uuteen, joka on saatavissa
huoltopalvelusta tai jälleenmyyjältä.

Kun ongelma on korjattu, käynnistä ohjelma uudelleen
painamalla “Käynnistys (Tauko)”. Jos häiriö esiintyy
uudelleen, ota yhteys huoltoon.

Vesi ei tyhjenny. Pesukone pysähtyy vastaavaan ohjelman
vaiheeseen, irrota pistoke pistorasiasta ja tarkista:

• Onko tyhjennysletku mutkalla.

• Onko sihti tai pumppu tukossa (katso lukua “Nukkasihdin
puhdistaminen/ Jäännösveden tyhjentäminen”. Varmista,
että vesi on jäähtynyt ennen sen tyhjentämistä).

• Onko tyhjennysletku jäätynyt.

Kun ongelma on korjattu, valitse tyhjennysohjelma ja
käynnistä se tai paina Reset-painiketta ainakin 3 sekuntia.
Sitten voit käynnistää uudelleen haluamasi
ohjelman. Jos häiriö esiintyy uudelleen, ota yhteys huol­toon.

FI 9

F - 11/2014

DEFINISJONER OM BRUK

Denne vaskemaskinen er bestemt for vask og for
sentrifugerin av tøyet i normal mengde.

• Ta hensyn til programoversikten og instruksjonene

om bruk i denne bruksanvisningen når du bruker
vaskemaskinen.

• Ta vare på denne bruksanvisningen

og programoversikten; hvis du leverer
vaskemaskinen videre til en annen bruker, la også
bruksanvisningen og programoversikten følge med.

FORHOLDSREGLER OG GENERELLE RÅD

1. Sikkerhetsanvisninger

• Vaskemaskinen må kun benyttes

innendørs.

• Ikke oppbevar brennbare væsker

i nærheten av maskinen.

• Ikke plasser elektriske apparater

oppå lokkety på vaskemaskinen.

• Barn bør opplæres til å forstå at

de ikke må leke med maskinen.

• Barn under 3 år må holdes borte

fra vaskemaskinen, med mindre
de er under konstant overvåking.

• Vaskemaskinen kan betjenes

av barn i en alder fra åtte år
og oppover, så vel som av
personer med reduserte fysiske,
sensoriske eller mentale evner
eller som mangler erfaring og
kunnskap, forutsatt at de holdes
under oppsikt eller er instruert i
trygg bruk av vaskemaskinen og
at de er inneforstått med farene
som er knyttet til bruken. Barn får
ikke leke med vaskemaskinen.
Stell og vedlikeholdsarbeider på
vaskemaskinen får ikke utføres
av barn uten at de blir holdt tilsyn
med.

• Du må ikke forsøke å åpne

lokket med makt.

• Hvis nettledningen skades, må

den skiftes ut med en tilsvarende
som fås fra serviceavdelingen.
Nettledningen må kun skiftes av
en autorisert elektriker.

• Ved rengjøring eller vedlikehold

må maskinen alltid slås av
og støpselet trekkes ut av
stikkontakten.

• Før det utføres noe vedlikehold

på vaskemaskinen må den
kobles fra strømnettet.

2. Emballasje

• Emballasjen er 100% resirkulerbar og merket

med resirkuleringssymbolet . Følg gjeldende
forskrifter når du skal kassere emballasjen.

3. Kassere emballasje og gammel vaske
maskin

• Dette apparatet er merket i samsvar med EU

- direktiv 2002/96/EC om avfallsbehandling av
elektrisk og elektronisk utstyr (WEEE - Waste
Electrical and Electronic Equipment). Forsikre deg
om at dette produktet blir avfallsbehandlet korrekt,
slik at det ikke kan utgjøre noen helse- eller
miljørisiko.

• Symbolet på produktet eller på dokumentene
som følger med det, viser at dette produktet ikke
må behandles som husholdningsavfall. Istedenfor
skal det leveres til en innsamlingsstasjon for
gjenvinning av elektrisk og elektronisk utstyr. Ved
endt levetid må det avfallsbehandles i samsvar
med gjeldende renovasjonsforskrifter. For mer
detaljert informasjon om avfallsbehandling og
gjenvinning av dette produktet, kan du ta kontakt
med kommunen din, renholdsverket der du bor
eller butikken der du kjøpte produktet.

• Vaskemaskinen er fremstilt av resirkulerbare
materialer. Den må kasseres i overensstemmelse
med lokale renovasjonsforskrifter.

• Før avhending må man fjerne alle rester av
vaskemiddel i maskinen og klippe av nettledningen,
slik at maskinen ikke kan tas i bruk igjen.

4. Generelle råd

• Koble maskinen fra strømnettet når den ikke er i

bruk. Steng vannkranen.

5. Erklæring om oppfyllelse av EU­direktiver

• Denne vaskemaskinen er blitt utformet, fremstilt

og markedsført i overensstemmelse med
sikkerhetskravene i følgende EU-direktiver:
2006/95/EF Lavspenningsdirektiv 2004/108/EF
Direktiv om elektromagnetisk kompatibilitet

Produsenten er ikke ansvarlig for hvilke som helst
ødelagte klær som er foråsaket med upassende eller
med uriktig bruk av instrukser for behandling av tøy,
som er oppgit på etiketter av klær eller undertøy.

NO 1

FØR DU BRUKER VASKEMASKINEN

1. Fjerning av emballasje og kontroll av
maskinen

a. Kutt opp og fjern emballasjen.
b. Fjern beskyttelsen på toppen og hjørnene av

maskinen.

c. Fjern platen apparatet står på ved å vippe

apparatet bakover og over på et av hjørnene.
Forsikre deg om at det plastelementet i
bunnbeskyttelsen (noen modeller) blir liggende
i emballasjen og ikke sittende fast i bunnen av
maskinen. Dette er viktig, ellers kan plastdelene

skade vaskemaskinen under drift.

d. Åpne lokket ved å trykke det litt ned mens du drar

i håndtaket. Fjern polystyrenputen (avhengig av
modell).

e. Fjern den blå plastfilmen på panelet (avhengig av

modell).

• Når du har pakket ut vaskemaskinen, kontrollerer du
at den er uskadd. Hvis du er i tvil, må du ikke bruke
vaskemaskinen. Kontakt serviceavdelingen eller
forhandleren.

• Den tomme emballasjen (plastposer, polystyrenbiter
osv.) kan være farlig og må oppbevares utilgjengelig;
for barn.

• Hvis maskinen har vært utsatt for kulde før levering,la
den stå i romtemperatur noen timer før du tar den i bruk.

2. Fjern transportbraketten

• Vaskemaskinen er utstyrt med en transportbrakett

for å hindre at det oppstår skader under transport.

Før du bruker maskinen må du fjerne
transportbraketten (se “Installasjon”/“Fjerne

transportbraketten”).

3. Installasjon av vaskemaskinen

• Plasser vaskemaskinen på et solid og flatt gulv.

• Juster føttene, slik at maskinen står støtt og i
plan (se “Installasjon”/“Regulere føttene”).

• Dersom tregulv, eller såkalte “flytende gulv” (for

eksempel visse parkett- eller laminatgulv), plasser
apparatet på ei kryssfinerplate med en størrelse på
minst 40 x 60 cm, og med en tykkelse på minst 3
cm. Denne skrudd fast til gulvet.

• Påse at ventilasjonsåpningene i bunnen av vaske­maskinen (avhengig av modell) ikke blokkeres av
et teppe eller andre materialer.

4. Vanntilførsel

• Koble til vanntilførselsslangen ifølge forskriftene

fra ditt lokale vannverk (se “Installasjon”/“Koble til
vanntilførselsslangen”).

• Vanntilførsel: Kun kaldt vann

• Vannkran: 3/4”-gjenget slangekobling

• Trykk: 100-1000 kPa (1-10 bar).

• Bruk kun nye slanger ved tilkobling av vaskemaski-

nen til vanntilførselen. Brukte slanger må kastes,
og ikke brukes om igjen.

5. Avløpsslange

• Fest utløpsslangen godt til vannlåsen eller annet

avløpssystem (se “Installasjon”/“Koble til av­løpsslangen”).

• Hvis vaskemaskinen er tilkoblet et innebygd

avløpssystem, må du forsikre deg om at dette sys­temet er utstyrt med en ventil som hindrer samtidig
tilførsel og tømming av vann (heverteffekt).

6. Elektrisk tilkobling

• Elektriske tilkoblinger må utføres av en autorisert

elektriker i overensstemmelse med produsentens
anvisninger og gjeldende sikkerhetsforskrifter.

• De tekniske dataene (spenning, effekt og sikringer)

er oppgitt på typeplaten bak på vaskemaskinen.

• Benytt ikke skjøteledninger eller doble stikkontak-

ter.

• Etter installasjon skal det alltid være lett tilgang til

strømkontakten eller frakobling fra strømkontakten
via en topolet bryter.

• Du må ikke bruke vaskemaskinen hvis den er blitt

skadet under transport. Ta kontakt med service­avdelingen.

• Utskifting av nettledning skal kun foretas av ser-

viceavdelingen.

• Vaskemaskinen må kobles til en jordet instal-

lasjon i henhold til gjeldende forskrifter. Spesielt
skal maskiner som installeres i rom med dusj
eller badekar beskyttes med en jordfeilbryter på
minst 30 mA. Jording av vaskemaskinen er påbudt
ved lov. Produsenten frasier seg ethvert ansvar
for personskader, skader på dyr eller materielle
skader som forårsakes enten direkte eller indirekte
av at anvisningene i denne bruksanvisningen ikke
er blitt fulgt.

• Bruk kun en modell merket med når man

benytter en effektbryter for reststrøm.

Omtrentlige dimensjoner:
Bredde: 400 mm
Høyde: 900 mm
Dybde: 600 mm

NO 2

BESKRIVELSE AV VASKEMASKINEN (bilde 1)

a. Lokk
b. Vaskemiddelbeholder
c. Trommel
d. Tilgang til pumpe bak filter
e. Servicemerke (bak dekslet på filteret)

f. Håndtak for flytting av maskinen (avhengig av

modell). Slik flytter du vaskemaskinen: Trekk
håndtaket litt ut med den ene hånden og skyv det
helt ut til det stopper med foten.

g. Justerbare føtter

INSTALLASJON

Fjerne transportbraketten

Vaskemaskinen er utstyrt med en transportbrakett for
å unngå at det oppstår skade under transport.

VIKTIG: før vaskemaskinen tas i bruk, MÅ
transportbraketten fjernes.

1. Skru løs de to skruene “A” og de fire skruene

“B” med en alminnelig skrutrekker eller en
sekskantnøkkel nr. 8 (bilde 2).

2. Fjern transportbraketten (bilde 3).

3. Plasser de fire ytre skruene “B” på maskinen og
stram dem (bilde 2).

4. Klem de to pakningene “C” som følger med på
åpningene “D” på vaskemaskinen (bilde 4).

Merk: du må ikke glemme å sette på plass og
stramme de fire ytre skruene.

Regulere føttene (bilde 5, 6)

Sett vaskemaskinen på et plant gulv, i nærheten av en
stikkontakt, et vanninntak og et vannavløp.

Dersom gulvet ikke er helt jevnt, reguleres føttene på
maskinen (ikke legg trefliser, pappbiter eller lignende
under føttene):

1. Demonter bein på vaskemaskinen med hånden
ved å snu dem 2-3 med klokken, så løsne
sikkerhets mutteren med skiftenøkkelen.

2. Juster høyden på føttene for hånd.

3. Ettertrekk låsemutteren ved å skru den mot

klokken, og mot bunnen på vaskemaskinen.

Kontroller at alle føttene hviler på gulvet og at
vaskemaskinen er stabil og helt i vater (kontroller
med et vater).

Vaskemaskinen kan plasseres på et område som er
40 cm bredt og 63 cm dypt.

Merk: dersom maskinen plasseres på et tykt teppe,
må de to føttene justeres slik at det er tilstrekkelig rom
under maskinen til at luften kan sirkulere.

Koble til vanntilførselsslangen (bilde7)

1. Forsiktig skru på innløpsslangen til ventilen på

baksiden av vaskemaskinen ( ”A”)., andre siden av
slangen skru til vannventil ved hjelp av hånden.

2. Pass på at det ikke er noen knekk på slangen.

3. Kontroller at det ikke lekker fra noen av koblingene

ved å skru kranen helt opp.

• Hvis slangen ikke er lang nok, kan den skiftes
ut med en trykkbestandig slange av passende
lengde (min. 1000 kPa, i overensstemmelse
med EN 61770). Hvis du behøver en lengre
vannstoppeslange, kan du kontakte vår etter salg­service eller din forhandler.

• Kontrollere jevnlig at tilførselsslangen er i god

stand. Skift den ut om nødvendig.

• Vaskemaskinen kan tilkobles uten en stoppventil.

Vannstopp-system (bilde 8) (avhengig av

modell)

• Skru slangen fast til vannkranen. Åpne vannkranen

fullstendig og sjekk at koblingspunktet er vanntett.

• Vaskemaskinen må ikke kobles til en

varmtvannsbereder uten trykk!

• Senk ikke slangens enhet for vannstopp

ned i vann, da den ellers vil miste sin
beskyttelsesfunksjon..

• Hvis slangen skades, må du øyeblikkelig koble

maskinen fra strømnettet, skru igjen vannkranen
og skifte slangen.

• Hvis slangen ikke er lang nok, kan den skiftes

ut med en 3 m lang “Vannstopp”-slange (kan fås
fra vår serviceavdeling eller hos forhandleren).

Koble til avløpsslangen (bilde 9)

Hekt løs avløpsslangen fra den venstre slangeklemmen,
se pil “A” på bildet.

Viktig:
IKKE løsne koblingen på avløpsslangen på
høyre side, se pil “B” på bilde. Ellers er det fare for

lekkasje eller skåldingsfare på grunn av varmt vann.
Hvis slangen ikke er lang nok, kan du skjøte på med

en slange av
samme type. Sørg for en sikker kobling ved å skru på
slangeklemmer.
Maks. lengde på avløpsslangen: 2,50 m.
Maks. avløpshøyde: 100 cm.
Min. avløpshøyde: 55 cm.

Viktig:

Pass på at det ikke er noen knekk på avløpsslangen
og forsikre deg om at den ikke kan løsne mens
vaskemaskinen er igang.

NO 3

FØR FØRSTE GANGS BRUK

Vi anbefaler at du gjennomfører en kort vaskesyklus
uten tøy for å fjerne eventuelt vann som ble værende
igjen etter testene hos produsenten.

1. Åpne vannkranen.

2. Lukk trommelklaffene.

3. Hel liten mengde av vaskepulver (maksimum

1/3 mengde som er anbefalt av produsenten for
normalt skittent tøy) til beholderen for hovedvask

i skuffen for vaskemiddel. 4. Lukk lokket.

4. Still inn og slå på programm ”Syntetisk 60 grader

(se egen programtabell).

FORBEREDELSE TIL VASK AV TØY

Sortering av vasken

1. Sorter vasken etter…

• Tekstiltype / vaskeanvisning

Bomull, blandingskvaliteter, lettstelt/syntetisk, ull og
tøy som skal håndvaskes.

• Farge

Skill hvite og fargede plagg. Vask nye fargede
plagg separat.

• Størrelse

Ved å vaske plagg med ulik størrelse oppnås et
bedre vaskeresultat og vasken fordeler seg bedre
i trommelen.

• Finvask

Vask ømfintlige plagg separat: bruk et
spesialprogram for Ren ny ull , gardiner og
andre ømfintlige plagg. Fjern alltid gardinhektene
eller vask gardinene i en bomullspose. Bruk
spesialprogrammet for plagg som skal vaskes for
hånd. Vask strømper, belter og andre små plagg
eller artikler med hemper (f.eks. BH-er) i spesielle
vaskeposer eller i putetrekk med glidelås.

2. Tøm lommene

Mynter, sikkerhetsnåler o.l. kan forårsake alvorlig
skade både på tøyet og vaskemaskinen.

3. Åpninger

Glidelåser, knapper og hekter må lukkes/kneppes
igjen; knyt sammen løse belter og bånd.

Flekkfjerning

• Flekker av blod, egg, melk og andre organiske

stoffer fjernes vanligvis uten problemer av
enzymene i vaskemiddelet.

• For å fjerne flekker av rødvin, kaffe, te, grønsk,
frukt osv. kan du tilsette et flekkfjerningsmiddel i
vaskemiddelbeholderet for hovedvask .

• Spesielt vanskelig flekker bør forbehandles før
vask.

Legge i tøyet

1. Åpne lokket på maskinen ved å trekke det oppover.

2. Åpne trummelen

- ved å trykke på dørsikringen (bilde 10, 11),

modeller etter bilde 10 har fast dørsikring på
trommelen som du må trykke hardt.

- ved å holde trommedøra, skyve skringen på

døra tilbake i pilretning og ved å trykke frontdøra
i retning inn til tromelen, til man frigjør låse
mekanismen (bilde 12).

3. Ha plaggene inn i trommelen ett etter ett. Ikke

overskrid programmets maksimale tøymengde,
som er oppført i den separate programoversikten.

- For mye tøy i maskinen vil gi utilfredsstillende

vaskeresultater og krøllet tøy.

- - Påse at tøyet ikke stikker ut av trommelen; skyv

i så fall tøyet ned i trommelen slik at det er nok
ledig plass til å lukke trommelklaffene skikkelig.

- - Ikke bruk klaffene til å skyve tøyet ned i

trommelen.

4. For å låse trommelen, holdt igjen i midten på
begge deler av trommedøra (bilde 13). Bakdøra
over frontdøra.
OBS: forsikre deg om at trommelklaffene er korrekt
lukket

- avhengig av modell: - Alle metallkrokene må

være skikkelig festet i den bakre dørklaffen - se
bilde 14.

- Alle metallkrokene må være skikkelig festet i

den bakre dørklaffen, og knappen må overlappe
kanten på den bakre dørklaffen - se bilde 15.

- Sikringen på frontdøra må stykke litt ut over
kanten på bakdøra- se bilde 16.

Kontroller at det ikke sitter tøy fast mellom klaffene
eller mellom klaffene og trommelen.

Farging og bleking

• Benytt kun fargemidler og blekemidler som er

beregnet på vaskemaskiner.

• Følg anvisningene på pakken.

• Vær klar over at deler av plast og gummi i

vaskemaskinen kan misfarges av farge- og
blekemidler.

NO 4

VASKEMIDLER OG TILLEGGSMIDLER

Oppbevar vaskemidler og tilleggsmidler på et

tørt sted, utilgjengelig for barn.

Ikke bruk løsemidler (f. eks. terpentin, bensin).

Du må ikke maskinvaske tekstiler som er
behandlet med løsemidler eller brannfarlige
væsker.

Benytt kun vaskemidler og tilleggsmidler som
er beregnet på maskinvask i privat husholdning.
Observer anbefalingene på vaskeanvisningene for
ditt skittentøy.

Valg av vaskemiddel avhenger av:

• Tekstiltype.

• Farge.

• Vasketemperatur.

• Type flekker og hvor skittent tøyet er.

Typen tøy Slags vaskemiddel

Mens robust skittentøy
(kaldt-95°C):

Hvitt delikat skittentøy
(kaldt-40°C):

Lyse/pastellfargede farger
(kaldt-60°C):

Intensive farger
(kaldt-60°C):

Svarte/mørke farger
(kaldt-60°C):

Kraftige vaskemidler med
blekemiddel

Milde vaskemidler med blekemiddel
og/eller optiske hvitemidler

Vaskemidler med blekemiddel og/
eller optiske hvitemidler

Vaskemidler for farger uten ble­kemiddel/optiske hvitemidler

Spesielle vaskemidler for svart/
mørkt skittentøy

For skittentøy som krever spesialbehandling (f.eks.
ull eller mikrofibrer), vi anbefaler bruk av spesialiserte
vaskemidler, tilsetningsstoffer eller forbehandlinger
som er tilgjengelige på markedet. Se internettlink

www.cleanright.eu for en mer detaljert informasjon.

Ikke bruk flytende vaskemiddel til hovedvasken
når du har aktivert “forvask”-funksjonen.
Ikke bruk flytende vaskemiddel når man velger
en senere syklusstart / syklusslutt (avhengig
av modell).

Dosering

Benytt den mengde vaskemiddel som er oppgitt på
pakken. Mengden avhenger av:

• type flekker og hvor skittent tøyet er

• tøymengde

- full trommel: følg anvisningene på

vaskemiddelpakken

- halvfull trommel: 3/4 av anbefalt dose for full

trommel

- mindre mengder (ca. 1 kg): 1/2 av anbefalt dose

for full trommel.

Hvis vasketøymengde ikke står oppført på pakken
til vaskmiddel, anbefaller produsentene vanligvis
4,5 kg vasketøy ved bruk av et konsentrert
vaskemiddel og 2,5 kg vasketøy ved bruk av et
mildt vaskemiddel.

• vannets hardhet (be om informasjon fra

kommunen/vannverket). Bløtt vann trenger mindre
vaskemiddel enn hardt vann.

Merk:

Overdosering kan føre til overdreven
skumutvikling. Dette gir et dårligere vaskeresultat.
En sensor i vaskemaskinen hindrer sentrifugering
dersom skumutviklingen er for stor eller
vaskesyklus blir lengre og vannforbruket øker
(se merknad om altfor mye skum i kapittel
“Feilsøkingsliste”). Bruk av for lite vaskemiddel
kan føre til at tøyet blir grått og til kalkavleiring på
varmeelementene, i trommelen og i slangene.

Dosering av vaskemiddler og
tilleggsmidler (bilde 17)

Forvask-kammer

• Vaskemiddel til forvask-fasen (kun så framt du

har aktivert “forvask”-alternativet)

Hovedvask-kammer

• Vaskemiddel til hovedvask-fasen (må tilsettes

for alle vaskeprogrammer)

• Tilsetningsstoff til flekkfjerning (som et

alternativ)

• Vannmykner (som et alternativ; kan anbefales

for vannhardhetsklasse 4 eller mer)

Tøymykner-kammer

• Tøymykner (som et alternativ)

• Stivelse oppløst i vann (som et alternativ)

Overstig ikke “MAX”-nivåmerket når du fyller på
vaskemiddel, tøymykner eller tilsetningsstoffer.
For mer informasjon vedr. bruk av vaskemiddel og
tøymykner i programmene, vennligst ta en kikk på den
separate programoversikten.

Bruk av blekemidler

• Vask tøyet med ønsket program (Bomull,

Syntetisk)og tilsett en passende mengde klorholdig
blekemiddel i TØYMYKNER-kammeret (lukk
vaskemiddelbeholderen godt igjen).

• Rett etter programslutt starter du programmet

“Skylling og sentrifugering” for å fjerne all lukt av
blekemiddel; hvis du vil, kan du tilsette tøymykner.

• Hell aldri klorblekemiddel og tøymykner i kammeret

på samme tid.

Bruk av stivelsespulver

Dersom du skal benytte stivelsespulver, går du frem
på følgende måte:

• Vask tøyet med et passende vaskeprogram.

• Klargjør stivelsesoppløsningen i samsvar med

anvisningene på stivelsespakken.

• Fyll stivelsesoppløsningen (maks. 100 ml) i

stivelseskammeret på vaskemiddelbeholderen.

• Lukk lokket og velg programmet “Skylling og

sentrifugering”.

NO 5

RENGJØRING AV FILTER/TØMMING AV VANN SOM ER
IGJEN I MASKINEN

Vaskemaskinen er utstyrt med en selvrensende
pumpe. Filteret fanger opp gjenstander som knapper,
mynter, sikkerhetsnåler osv. som er blitt liggende i
tøyet som vaskes.

Vi anbefaler at filteret kontrolleres og rengjøres
regelmessig, minst to eller tre ganger i året.

Særlig:

• Dersom vaskemaskinen ikke tømmer ut vanner

korrekt eller den ikke foretar sentrifugering.

• Dersom indikatorlampen for “Rengjør pumpe”

tennes.
VIKTIG: forsikre deg om at vannet i vaskemaskinen
er avkjølt før det tømmes ut.

Restvann må også tømmes ut før maskinen
transporteres.

1. Koble fra vaskemaskinen.

2. Åpne dekslet med en mynt (bilde 18).

3. Sett en bolle under filteret.

4. Vri filteret langsomt mot klokken til håndtaket står

loddrett; ikke ta filteret ut enda.

5. Vent til alt vannet har rent ut.

6. Nå kan du skru filteret helt løs og ta det ut (bilde 19).

7. Rengjør filteret og filterkammeret.

8. Forsikre deg om at pumperotoren (som er plassert

bak filteret) ikke er blokkert.

9. Sett inn filteret igjen and skru det helt inn i
retning med klokken. Vennligst se til at filteret
er skrudd ordentlig inn, dvs. så langt det går.

10. Hell ca. 1 liter vann inn i vaskemaskinen gjennom

trommelen og kontroller at det ikke lekker vann fra
filteret.

11. Lukk filterdekslet.

12. Koble til vaskemaskinen igjen.

RENGJØRING OG VEDLIKEHOLD

Alltid ut kontakten av vaskemaskinen før du gjør noe vedlikehold.

Vaskemiddelbeholder

Rengjør vaskemiddelbeholderen regelmessig,
minst tre eller fire ganger i året, for å forhindre
vaskemiddelavleiringer:

1. Trykk på knappen for å frigjøre vaskemiddel-

dispenseren og ta den ut (fig. 20). En mindre
mengde vann vil kunne forbli værende i
dispenseren, og derfør bør du bære den i oppreist
stilling.

2. Rengjør vaskemiddelbeholderen under

rennende vann. Du kan for rengjøring også ta ut
vannlåslokket på baksiden av dispenseren (fig. 21).

3. Skift vannlåslokket i dispenseren (dersom dette er

tatt ut).

4. Sett dispenseren på plass igjen ved å plassere

dispenserens nederste tapper inn i åpningene på
lokket, og ved å trykke dispenseren mot lokket til
det låses på plass.

Merk: forsikre deg om at
vaskemiddelbeholderen sitter riktig.

Filter på vanntilførselsslangen

Kontroller og rengjør filteret (minst to eller tre
ganger i året).

1. Koble fra vaskemaskinen.

2. Steng vannkranen.

3. Skru slangen løs fra kranen.

4. Rengjør nøye filteret som er plassert i enden av

slangen uten å ta det ut, f. eks. med en tannbørste.

Merk: ikke dypp slangen helt ned i vann.

5. Skru slangen tilbake på kranen for hånd. Bruk ikke

tang (da kan koblingen bli klemt).

6. Åpne vannkranen og kontroller at koblingene er
helt vanntette.

7. Sett støpslet i stikkontakten.

Innløpsslange (slanger)

(bilde 22, 23 og 24, avhengig av modell)
Regelmessig kontroller om slangen ikke er ødelagt

eller om det ikke er sprekker. Hvis på innløpsslangen
kan man se sprekker, bytt den med en ny slange i
samme type, som du kjøper i serviceavdeling eller i
spesial butikk.

Hvis innløpsslangen i din vaskemaskin stemmer med
type som er på bilde 22 og vaskemaskin tar ikke inn
vann, kontroller sikkerhets ventil (A). Hvis den er rød
det betyr at sikkerhets funksjon på slangen er for å
stoppe vannet blir aktivert og slangen må erstattes
med ny, som du skøper hos serviceavdeling eller
i spesjal butikk. For å skru av inntaksslangen som
vist i bilde 22, så må du dytte ned utløserspaken (B)
(dersom tilgjengelig) mens du skrur den av.

Hvis innløpsslange har gjennomsiktig overflate (bilde

23), regelmessig kontroller fargen. Hvis fargen på
gjennomsiktig overflate på slangen blir mørkere det
er tegn på at slangen har sprekk og bør byttes. Ring
serviceavdeling eller spesialteknikker, som kan bytte
slangen.

Vaskemaskinen utvendig og kontrollpanelet

• Rengjør med en myk, fuktig klut.

• Ved behov, bruk såpevann, eller mildt nøytralt

rengjøringsmiddel (ikke bruk vaskemidler
som inneholder løsemidler, skuremidler eller
allrengjøringsmidler - de kan skade overflaten).

Maskinen innvendig

• Hver gang maskinen har vært i bruk, må du la

lokket stå åpent en stund, slik at innsiden av
apparatet kan tørke.

• Hvis du aldri eller sjelden vasker tøyet ditt på 95°C,

anbefaler vi at du en gang i blant kjører et program
på 95°C uten tøy, og tilsetter en liten mengde
vaskemiddel, slik at innsiden av apparatet holdes
ren.

NO 6

Pakningen på lokket

• Kontroller jevnlig av gummipakningen på døren er i

god stand og rengjør den med en fuktig klut.

Vanntilførselsslange(r)

• Kontroller jevnlig at tilførselsslangen ikke er

sprukken eller sprø. Skift den ut om nødvendig.

Filter

• Kontroller og rengjør filteret regelmessig, minst

tre eller fire ganger i året (se “Rengjøring av filter/
tømming av vann som er igjen i maskinen”).

Ikke bruk brannfarlige væsker ved rengjøring av
maskinen.

Fjerne en gjenstand som er falt mellom
inner- og yttertrommelen

Hvis en gjenstand ved et uhell skulle falle mellom
inner- og yttertrommelen, kan du få fatt i den ved å
fjerne et av trommelbladene:

1. Koble fra vaskemaskinen.

2. Ta vasken ut av trommelen.

3. Lukk trommelklaffene og roter trommelen en halv
omdreining (bilde 25).

4. Bruk en skrunøkkel til å trykke på plastenden, mens
bladet skyves fra venstre mot høyre (bilde 26, 27).

5. Bladet vil falle ned i trommelen.

6. Åpne trommelen: du kan nå få fatt i gjenstanden

gjennom åpningen i trommelen.

7. Sett bladet på plass fra innsiden av trommelen:
Plasser plasttuppen over hullet på høyre side av
trommelen (bilde 28).

8. Skyv deretter plastbladet fra høyre mot venstre, til
det knepper på plass.

9. Lukk trommelklaffene igjen, roter trommelen en
halv omdreining og kontroller at bladet sitter riktig
ved alle festepunktene.

10. Sett støpslet i stikkontakten.

GJENVÆRENDE FUKTIGHETSINNHOLD I TØYET
ETTER SPINNING

Graden med gjenværende fuktighetsinnhold i tøyet etter
spinning avhenger hovedsakelig av stofftypen, det valgte
programmet og spinnehastigheten.
Laveste gjenværende fuktighetsinnhold kan oppnås
ved bruk av vaskeprogrammet som har henvisning til
energimerket med maksimum spinnehastighet. Dette
programmet er merket i den separate programoversikten
som “Referanseprogram for energimerket”.
Nedenfor finner man oppført en undersøkelse for
gjenværende fuktighetsinnhold (i %) relatert til de ulike
effekitivitetsklassene for spinne-/tørkesykluser:

Effektivitetsklasse for

spinne-/tørkesyklus

A (= mest effektiv) mindre enn 45

B 45 eller mer, men mindre enn 54

C 54 eller mer, men mindre enn 63

D 63 eller mer, men mindre enn 72

E 72 eller mer, men mindre enn 81

Gjenværende

fuktighetsinnhold i %

TRANSPORT OG HÅNDTERING (bilde 29)

1. Koble fra vaskemaskinen.

2. Steng vannkranen.

3. Skru løs vaskemaskinens tilførsels- og

avløpsslange.

4. Tøm ut alt vann fra slangene og fra vaskemaskinen

(se “Rengjøring av filter/ tømming av vann som er
igjen i maskinen”). Vent til vannet er avkjølt for å
unngå eventuelle uhell.

5. For å gjøre det lettere å flytte maskinen, trekker

du ut håndtaket som er plassert nederst foran på

maskinen (noen versjoner). Trekk det først litt ut
med hånden, og deretter helt ut til det stopper
med foten. Etterpå skyves håndtaket tilbake i sin
opprinnelige posisjon.

6. Fest transportbraketten igjen i forbindelse med

transport.

7. Transporter vaskemaskinen i oppreist posisjon.

VIKTIG: du må ikke bruke vaskemaskinen mens

håndtaket er trukket ut.

SERVICE

Før Service kontaktes:

1. Forsøk å rette opp problemet selv (se

“Feilsøkingsliste”).

2. Start programmet igjen for å se om problemet er

løst.

3. Hvis du fortsatt opplever problemer med maskinen,

må du ringe etter service.

Oppgi følgende:

• Hva som er feil.

• Vaskemaskinens nøyaktige type og modell.

• Servicekoden (nummeret som står etter ordet SERVICE).

Servicemerket sitter bak filterdekslet eller på
baksiden av maskinen.

• Din adresse.

• Ditt telefonnummer. Kontakt serviceavdelingen eller

forhandleren som leverte apparatet.

Produsent:
Whirlpool Europe s.r.l.
Viale Guido Borghi 27
21025 Comerio (VA)
Italy

NO 7

FEILSØKINGSLISTE

Denne vaskemaskinen er utstyrt med automatiske sikkerhetsfunksjoner som oppdager feil på et tidlig stadium,
slik at du kan ta de nødvendige forholdsregler. Disse feilene er ofte så små, at de kan fjernes innen få minutter.

Problem Årsak - Løsninger - Tips

Maskinen starter ikke, ingen
indikatorlamper er på

Maskinen starter ikke,
selv om det er trykket på
“Start(Pause)”

Vaskemaskinen stopper
midt i programmet, og
“Start(Pause)”-lampen
blinker

Vaskemiddelbeholderen
inneholder rester fra
vaskemidler/tilleggsmidler
når programmet er ferdig

Maskinen vibrerer under
sentrifugering

Tøyet blir ikke skikkelig
sentrifugert

“Ubalanse under
spinning” Indikatoren for
“Sentrifugering/Tømming”
blinker i programvisningen,
eller spinnehastigheten
på visningsskjermen
blinker, eller indikatoren for
spinnehastigheten blinker
etter programmets slutt
(avhengig av modell). Tøyet
er fremdeles svært bløtt.

Programmets varighet
er vesentlig lengre eller
kortere enn oppført i
programtabellen eller
på displayet (hvis det er
tilgjengelig)

•Støpselet er ikke satt skikkelig inn i kontakten.

•Stikkontakten eller sikringen fungerer ikke korrekt (bruk en bordlampe

eller lignende for å teste).

•Vaskemaskinen slår seg av automatisk for å spare energi før

programstart eller etter programslutt.For å slå på vaskemaskinen setter
du programvelgeren først til “Off/O” og deretter til ønsket program igjen.

•Lokket er ikke skikkelig lukket.

•“Tastelås”-funksjonen er aktivert (hvis tilgjengelig på din modell).

For å frigjøre tastene, trykk samtidig på knappene temperatur og
sentrifugering og hold dem inne i minst 3 sekunder. Nøkkelsymbolet på
displayet forsvinner og programmet kan startes.

•“Skyllestopp” -alternativet er aktivert - avslutt “Skyllestopp” ved å trykke

på “Start(Pause)” eller ved å velge og starte “Utpumping”.

•Programmet er endret - velg ønsket program på nytt og trykk på “Start

(Pause)”.

•Programmet er blitt avbrutt og deretter ble lokket åpnet - lukk lokket og

start programmet på nytt ved å trykke på “Start(Pause)”. Maskinens
sikkerhetssystem er blitt aktivert (se “Beskrivelse av kontrollamper med
signal for feil”).

•Vannkranen er ikke skikkelig åpnet eller det er knekk på

vanntilførselsslangen (“Vannkran stengt” -lampen blinker).

•Vaskemiddelbeholderen er ikke satt skikkelig på plass, eller

vaskemiddelbeholderen er blokkert (se “Rengjøring og vedlikehold”).

•Filter i vanntilførselsslange er blokkert (se “Rengjøring og vedlikehold”).

•Vaskemaskinen står ikke plant; føttene er ikke skikkelig justert (se

“Installasjon”).

•Transportbraketten er ikke fjernet; før vaskemaskinen tas i bruk, må

transportbraketten fjernes.

•Ubalanse under spinning forhindret spinningsfase fra å beskytte

vaskemaskinen (se “Ubalanse under Sentrifugering”).

•Overdrevent mye skum forhindrer sentrifugering; velg og start “Skylling

og sentrifugering”-programmet. Unngå overdosering av vaskemiddel (se
“Vaskemidler og tilleggsmidler”).

•“Sentrifugering”-knappen har vært stilt inn på lav hastighet.

I trommelen, ubalanse i tøyet under spinning forhindret spinningsfasen
fra å unngå skader påført vaskemaskinen. Dette er grunnen til at tøyet er
fremdeles svært bløtt.
Grunnen til ubalanse kan være: Små mengder tøy (består kun av noen få,
og ganske så store og absorberende elementer, f.eks håndduker), eller
andre store/tunge tøydeler.

•Unngå, dersom mulig, små mengder tøy.

•Det anbefales på det sterkeste å legge til andre tøydeler med forskjellige

størrelser, når man vasker store eller tunge tøydeler.
Dersom du ønsker å spinne det våte tøyet, legg til flere tøydeler
med forskjellige størrelser, og senere velg å starte “Skylle- og
Spinneprogrammet”.

Det er vaskemaskinens vanlige evne å tilpasse seg til faktorene som kan
påvirke programlengde, for eks. altfor store mengder skum, ubalanse
i trommelen pga.tunge stykker vasketøy, forlenget vannoppvarming

på grunn av lav vanntemperatur osv.... Videre tilpasser maskinens

skanningsystem- lengden på vaskesyklus til mengden av vasketøyet.
Basert på disse faktorene beregner maskinen programmets varighet mens
programmet pågår. Programmet blir oppdatert hvis det er nødvendig.
Displayet (hvis tilgjengelig) viser under oppdateringen en animasjon.
Ved vask av små mengder vasketøy, kan programmet nevnt i tabellen bli
redusert til 50%.

NO 8

Beskrivelse av kontrollamper med signal for feil

Lyser

kontrollampe som

viser tegn til feil

“Service”

“Vannkran

stengt”

“Rengjør pumpe”

Indikator på display

(hvis montert på din

Beskrivelse - Årsaker - Løsninger

maskin)

“bdd”

(ersom din vaskemaskin

ikke er utstyrt med

display: alle lampene i

programfaseindikatore n

lyser)

fra “F02” til “F35”

(unntatt “F09”)

“F09”

“FA”

“Fod”

Maskinen har ingen eller utilstrekkelig vanntilførsel. “Start(Pause)” -lampen blinker.

• Vannkranen er helt åpnet og vanntilførselstrykket er tilstrekkelig.

• Det er klekk på vanntilførselsslangen.

• Filteret på vanntilførselsslangen er tilstoppet (se “Rengjøring og vedlikehold”.

• Vanntilførselsslangen er frossen.

• Inspeksjonsvinduet på sikkerhetsventilen på vanntilførselsslangen er rødt (hvis

din maskin har en vanntilførselsslange som vist på bilde 22 - se forrige kapittel
“Rengjøring og vedlikehold”); skift ut slangen med en ny, som er å få hos
kundeservice eller spesialforhandleren din.

Når problemet er løst, start programmet på nytt ved å trykke på “Start(Pause)”. Hvis
feilen oppstår på nytt, kontakt kundeservice.

Vaskevannet blir ikke pumpet ut. Maskinen stopper ved tilsvarende programtrinn; trekk
ut støpselet og kontroller om:

• Det er knekk på avløpsslangen.

• Filteret eller pumpen er blokkert (se kapittel “Rengjøring av filter/ tømming av vann
som er igjen i maskinen”; påse at vannet er avkjølt før du tømmer maskinen).

• Avløpsslangen er frossen.

Når problemet er løst, velg og start “Utpumping”- programmet eller trykk på
“Tilbakestill”-knappen i minst 3 sekunder; deretter startes ønsket program. Hvis feilen
oppstår på nytt, kontakt kundeservice.

Maskinen stopper under et program. “Trommelklaffer
åpne” (trommelklaffene er ikke lukket skikkelig). Trykk på
“Tilbakestill”-knappen i minst 3 sekunder og vent til “Dør
åpen” tennes. Åpne lokket og lukk trommelklaffene,
velg og start så ønsket program igjen. Hvis feilen
vedvarer, må du kontakte kundeservice.

“Feil på elektrisk modul”
Velg og start “Utpumping” -programmet eller trykk på
“Tilbakestill”-knappen i minst 3 sekunder.

“Vannivå for høyt”
(etter programavbrudd eller feilfunksjon). Slå av
maskinen og slå den så på igjen, velg programmet
“Utpumping” og start innen 15 sek.

“Vannstoppfeil”
Slå av maskinen, trekk ut støpselet og steng vannkranen.
Vipp maskinen forsiktig forover for å la oppsamlet vann
renne ut fra bunnen.
Deretter:

• Sett støpselet i stikkontakten igjen.

• Åpne vannkranen (hvis det strømmer vann direkte inn i

maskinen uten at maskinen er startet foreligger det en
feil; steng i så fall vannkranen og tilkall service).

• Velg og start ønsket program igjen.
“Overskumming”

For mye skum har avbrutt vaskeprogrammet.

• Velg og start “Skylling og sentrifugering”- programmet .

• Deretter velges og startes ønsket program på nytt med

mindre vaskemiddel.

Hvis feilen vedvarer, trekk støpselet ut av stikkontakten,
steng vannkranen og kontakt kundeservice.

Dersom vaskemaskinen ikke er utstyrt med tidsdisplay, må du kontrollere hvilke av disse situasjonene
som kan være grunnen til feilen og følge tilsvarende instrukser.

NO 9

F - 11/2014

AVSEDD ANVÄNDNING

Denna tvättmaskin är bestämd uteslutande till
tvättning och centrifugering av linne i mängden, som
är vanlig i hushåll.

• Följ instruktionerna som ges i denna

bruksanvisning och i programöversikten när du
använder tvättmaskinen.

• Spara bruksanvisningen och programöversikten.

Om du överlåter tvättmaskinen till en annan
person, var noga med att också överlämna
bruksanvisningen och programöversikten till den
nya ägaren.

FÖRSIKTIGHETSÅTGÄRDER OCH ALLMÄNNA
REKOMMENDATIONER

1. Säkerhetsföreskrifter

• Tvättmaskinen är avsedd endast

för hushållsbruk.

• Förvara inte brandfarliga vätskor

i närheten av maskinen.

• Placera inte elektriska apparater

ovanpå tvättmaskinen.

• Se till att barn inte leker med

tvättmaskinen.

• Barn under 3 år skall hållas

borta från tvättmaskinen om de
inte är under konstant uppsyn

• Tvättmaskinen får betjäna

barn som är äldre än 8 år, men
också personer med minskad
fysisk, sensorisk eller själslig
förmåga och personer med
otillräckliga erfarenheter eller
kunskaper under förutsättning,
att de är under uppsikt eller de
var instruerade av en ansvarig
person om säker användning
av tvättmaskinen och de förstår
möjliga risker med hänsyn till
dennas användning. Barn får
inte leka med tvättmaskinen.
Barn får inte utföra skötsel av
tvättmaskinen utan uppsikt.

• Använd inte våld för att öppna

locket.

• Om nätkabeln behöver bytas

ut skall den ersättas med en
likadan nätkabel. Denna kan
beställas hos Service. Nätkabeln
får endast bytas ut av en behörig
servicetekniker.

• Stäng av och koppla loss

tvättmaskinen från eluttaget före
rengöring och underhåll.

2. Förpackning

• Förpackningsmaterialet kan återvinnas till 100 %,

vilket framgår av återvinningssymbolen . Följ
lokala bestämmelser när förpackningsmaterialet
skall kasseras.

3. Kassering av förpackning och gamla
tvättmaskiner

• Denna produkt är märkt enligt EG-direktiv 2002/

96/EEC beträffande elektriskt och elektroniskt
avfall (Waste Electrical and Electronic Equipment,
WEEE).

• Genom att säkerställa en korrekt kassering av
denna produkt bidrar du till att förhindra potentiella,
negativa konsekvenser för vår miljö och vår hälsa,
som annars kan bli följden om produkten inte
hanteras på rätt sätt. Symbolen på produkten,
eller i medföljande dokumentation, indikerar att
denna produkt inte får behandlas som vanligt
hushållsavfall. Den ska i stället lämnas in på
en lämplig uppsamlingsplats för återvinning av
elektrisk och elektronisk utrustning. Produkten
måste kasseras enligt lokala miljöbestämmelser för
avfallshantering. För mer information om hantering,
återvinning och återanvändning av denna produkt,
var god kontakta de lokala myndigheterna, ortens
sophanteringstjänst eller butiken där produkten
inhandlades.

• Tvättmaskinen är tillverkad av material som kan
återvinnas. Den ska skrotas enligt gällande lokala
bestämmelser för avfallshantering.

• Innan du skrotar maskinen, ta bort alla
tvättmedelsrester och klipp av nätkabeln så att
maskinen blir obrukbar.

4. Allmänna rekommendationer

• Stäng alltid av maskinen efter användning. Stäng

vattenkranen.

5. EC Declaration of Conformity

• Denna tvättmaskin formges, tillverkas och

saluförs enligt säkerhetskraven i EG-direktiv:
Lågspänningsdirektiv 2006/95/EEC EMC-direktiv
2004/108/EEC (elektromagnetisk kompatibilitet)

Tillverkaren är inte ansvarig för någon skada på
tvättkläder, som är förorsakad genom olämplig eller
oriktig beaktande av instruktionerna till tvättklädernas
behandling, som är anförda på klädernas eller
tvättlinnes hänvisningslappar

SV 1

INNAN TVÄTTMASKINEN ANVÄNDS

1. Ta av förpackningen och kontrollera

a. Klipp upp och ta av skyddsplasten.
b. Avlägsna det översta skyddet och hörnskydden.
c. Avlägsna det undre skyddet genom att tippa

maskinen bakåt och balansera den på ett av de
bakre hörnen. Se till att den plastdelen på det
undre skyddet (om detta finns på din modell)
är kvar i förpackningen och inte i maskinens
underdel. Detta är viktigt eftersom plastdelen

annars kan skada tvättmaskinen under drift.

d. Öppna locket genom att trycka ned det en aning

samtidigt som du drar handtaget uppåt. Avlägsna
polystyrenkudden (på vissa modeller).

e. Dra av den blå skyddsfilmen från panelen

(beroende på modell).

• Packa upp tvättmaskinen och kontrollera att den

inte är skadad. Använd inte tvättmaskinen om du är
osäker. Kontakta Service eller din återförsäljare.

• Förpackningsmaterialet (plastpåsar, delar i

styrenplast, etc.) kan vara farligt och måste
förvaras utom räckhåll för barn.

• Om tvättmaskinen är kall när den levereras, låt

den stå i rumstemperatur några timmar innan du
använder maskinen.

2. Avlägsna transportsäkringen

• Din tvättmaskin är försedd med transportskruvar

och en transportsäkring som förhindrar
skador under transport. Innan du använder

tvättmaskinen måste du avlägsna
transportsäkringen (se “Installation”/“Så här

avlägsnas transportsäkringen“).

3. Ställ tvättmaskinen på plats

• Placera tvättmaskinen på ett stadigt och plant golv.

• Justera fotstöden så att maskinen står stadigt
och jämnt (se “Installation”/“Justera fötterna“).

• Om golvet är täckt av trä eller flytande golv (t.ex.

parkett- eller laminatgolv ) ska maskinen ställas
på en kryssfanersskiva som är minst 40 x 60 cm
stor och minst 3 cm tjock. Skivan ska skruvas fast
till golvet.

• Se till att ventilationsöppningarna i basen på din
tvättmaskin (om din modell har sådana öppnin­gar) inte blockeras av en matta eller något annat
föremål.

4. Vattenanslutning

• Anslut tilloppsslangen enligt gällande lokala

bestämmelser (se “Installation”/“Anslutning av
tilloppsslangen“).

• Vattenanslutning: Endast kallvatten

• Vattenkran: 3/4-tums gängad slangkoppling

• Tryck: 100-1000 kPa (1-10 bar).

• Använd endast nya slangar för att ansluta tvätt-

maskinen till vattentillförseln. Gamla slangar får
inte användas och bör kasseras.

5. Avloppsslang

• Koppla tömningsslangen till vattenlåset eller ett

annat avloppställe. (se “Installation”/“Anslutning av
avloppsslangen“).

• Om maskinen ansluts till ett inbyggt avloppssystem

måste du se till att detta är försett med en ventil
som förhindrar att vatten fylls på och töms samti­digt (häverteffekt).

6. Elektrisk anslutning

• Den elektriska anslutningen ska utföras av en be-

hörig elektriker och enligt tillverkarens anvisningar
och gällande säkerhetsbestämmelser.

• Tekniska data (spänning, effekt och säkringar)

finns på typskylten på baksidan av maskinen.

• Använd inte förlängningskablar eller grenuttag.

• Efter installationen måste alltid stickkontakten vara

åtkomlig eller också ska nätspänningen kunna
frånkopplas med en tvåpolig strömbrytare.

• Använd inte tvättmaskinen om den har skadats

under transporten. Informera Service.

• Nätkabeln får endast bytas ut av Service.

• Tvättmaskinen måste anslutas till ett väl

fungerande jordsystem som uppfyller kraven enligt
gällande bestämmelser. Tvättmaskiner som install­eras i duscheller badrum måste skyddas med en
differentiell restströmbrytare på minst 30 mA. Enligt
lag är det obligatoriskt att jorda tvättmaskinen.
Tillverkaren frånsäger sig allt ansvar för skador på
person, husdjur eller egendom som direkt eller in­direkt orsakas av att dessa anvisningar ej har följts.

• Vänligen välj typ om strömskydd ska

användas

Ungefärliga dimensioner:
Bredd: 400 mm
Höjd: 900 mm
Djup: 600 mm

SV 2

BESKRIVNING AV TVÄTTMASKINEN (bild 1)

a. Lock
b. Tvättmedelsbehållare
c. Trumma
d. Pumpåtkomst bakom nålfälla
e. Serviceskylt (bakom nålfällans lucka)

f. Flyttspak (beroende på modell). För att flytta

maskinen: dra ut spaken en liten bit för hand och
dra sedan ut den helt med foten.

g. Justerbara fotstöd

INSTALLATION

Så här avlägsnas transportsäkringen

Din tvättmaskin är försedd med en transportsäkring
som förhindrar att det uppstår skador under transport.

VIKTIGT: innan du använder tvättmaskinen
MÅSTE du avlägsna transportsäkringen på
maskinens baksida.

1. Lossa de två skruvarna “A” och de fyra

skruvarna “B” med en vanlig skruvmejsel eller en
sexkantsnyckel nr 8 (bild 2).

2. Avlägsna transportsäkringen (bild 3).

3. Sätt tillbaka de fyra yttre skruvarna “B” i
tvättmaskinen och dra åt (bild 2).

4. Sätt fast de två medföljande locken “C” i
öppningarna “D” på tvättmaskinen (bild 4).

Anmärkning: glöm inte att sätta tillbaka och dra åt
de fyra yttre skruvarna.

Justera fötterna (bild 5, 6)

Placera tvättmaskinen på ett plant och stadigt golv i
närheten av el-, vatten- och avloppsanslutningar.

Om golvet är ojämnt kan detta kompenseras genom
att höjden på tvättmaskinens fötter justeras (sätt inte
träklotsar, pappskivor eller dylikt under fötterna).

1. Skruv loss tvättmaskinens ben för hand, med 2-3
varv medurs. Lossa sedan säkerhetsmuttern med
hjälp av en nyckel.

2. Justera fothöjden för hand.

3. Skruva säkringsmuttern motsols mot

tvättmaskinens nedre del.

Se till att fötterna står stadigt på golvet och
att tvättmaskinen står helt plant (använd ett
vattenpass).

För att installera tvättmaskinen krävs ett utrymme som
är 40 cm brett och 63 cm djupt.

Anmärkning: om tvättmaskinen ska stå på en
tjock matta måste fötterna justeras så att luften kan
cirkulera på undersidan av maskinen.

Anslutning av tilloppsslangen (bild 7)

1. Skruv försiktigt tillförselsslangen på ventilen på

tvättmaskinens baksida (“A”); de andra slangsluten
skruv med hand på vattentillförselsventil.

2. Se till att slangen inte är böjd eller klämd på något
sätt.

3. Kontrollera att kranens och tvättmaskinens
kopplingar är täta genom att öppna vattenkranen
helt.

• Om slangen är för kort kan du byta ut den mot en

tryckfast slang av lämplig längd (godkänd enligt
EN 61770 och som klarar ett tryck på minst 1000
kPa). Om ni behöver längre vattenstoppslangen,
kontakta vår kundserviceavdelning eller er
återförsäljare.

• Kontrollera regelbundet att tilloppsslangen är i gott

skick och byt ut den om den verkar skör eller trasig.

• Det går att ansluta tvättmaskinen utan backventil.

Vattenstopp för skydd mot översvämning
(bild 8) (beroende på modell)

• Skruva fast slangen på vattenkranen. Öppna

kranen helt och kontrollera att kopplingen är
vattentät.

• Tvättmaskinen får inte anslutas till en blandarkran

på en varmvattenberedare utan tryckreglage!

• Sänk ej ned slangens förslutning i vatten, annars

kan den förlora sin skyddsfunktion.

• Om den flexibla slangen skadas måste du

omedelbart koppla loss tvättmaskinen från
eluttaget och byta slangen.

• Om den flexibla slangen är för kort, byt ut den mot

en 3 m lång vattenstoppslang (kan inhandlas hos
Service eller din återförsäljare).

Anslutning av avloppsslangen (bild 9)

Lossa avloppsslangen från det vänstra fästet, se pil
“A” i bilden.

Viktigt:
Lossa INTE avloppsslangen från det högra fästet,
se pil “B” i bilden. Annars kan hett vatten läcka ut

och orsaka skållskador.
Koppla tömningsslangen till vattenlåset eller ett annat

avloppställe.
Om slangen inte är tillräckligt lång kan du skarva med
en flexibel slang av samma typ. Dra åt skarvarna med
hjälp av slangklämmor.
Avloppsslangens maximala längd: 2,50 m.
Maximal dräneringshöjd: 100 cm.
Minimal dräneringshöjd: 55 cm.

Viktigt:

Se till att slangen inte är vikt eller klämd och fäst
den så att den inte kan lossna och ramla ned när
tvättmaskinen arbetar.

SV 3

INNAN DEN FÖRSTA TVÄTTEN

För att tömma ut eventuellt restvatten från tillverka­rens tester rekommenderar vi att du kör ett kort
tvättprogram utan tvätt.

1. Öppna vattenkranen.

2. Stäng trummans klaffar.

3. Hälla in liten mängd av tvättmedel (maximalt

1/3 del av mängden, som rekommenderas av
tillverkaren för litet smutsiga tvättkläder) i box för
huvudtvättning i lådan för tvättmedel.

4. Stäng locket.

5. Ställ in och starta programmet “Syntetiska 60°C”

(se separat levererad ”Programöversikt).

FÖRBEREDELSE AV LINNE TILL TVÄTTNING

Sortera tvätten

1. Sortera tvätten efter

• Typ av material / klädvårdssymboler

Bomull, blandmaterial, syntetmaterial, ylle,
persedlar som skall handtvättas.

• Färg

Skilj på vittvätt och kulörtvätt. Tvätta nya, kulörta
plagg separat första gången.

• Storlek

Tvätta textilier och plagg av olika storlek
tillsammans så att lasten inuti tvättrumman fördelas
bättre och så att tvätten blir mer effektiv.

• Ömtåliga material

Tvätta ömtåliga textilier separat: Använd
specialprogrammet för maskintvättbart ylle
, gardiner och andra ömtåliga textilier. Plocka
alltid bort gardinfästen eller tvätta gardinerna
tillsammans med fästena i en tygpåse. Använd
specialprogrammet för handtvätt. Tvätta strumpor,
skärp och andra små persedlar med spännen (t.ex.
bysthållare) i speciella tvättpåsar av bomull eller i
örngott med blixtlås.

2. Töm alla fickor

Mynt, säkerhetsnålar och liknande föremål kan
skada tvätten, trumman och vattenbehållaren.

3. Dragkedjor, knappar, etc.

Dra igen alla dragkedjor, knäpp alla knappar och
fäst ihop hyskor och hakar. Lösa skärp och band
skall knytas ihop.

Fläckborttagning

• Fläckar av blod, mjölk, ägg och andra organiska

ämnen avlägsnas i allmänhet under programmets
enzymfas.

• För att ta bort fläckar efter rödvin, kaffe, te,
gräs, frukt och liknande kan du tillsätta ett
fläckborttagningsmedel i tvättmedelsbehållarens
huvudtvättsfack .

• Ibland kan det vara nödvändigt att förbehandla
mycket svåra fläckar med fläckborttagningsmedel.

Färgning och blekning

• Använd endast färgmedel och blekmedel som

rekommenderas för maskintvätt.

• Följ tillverkarens anvisningar.

• Maskindelar av plast och gummi kan missfärgas av

färg- och blekmedel.

Att fylla tvättrumman

1. Öppna tvättmaskinens lock genom att dra det

uppåt.

2. Öppna trumman

- genom att trycka på trumdörrens säkring (bildr
10, 11); modeller enligt bilden 10 har fast säkring

av trumdörren, vilken trycks inte in, om man
trycker på denna.

- genom att hålla bakre trumdörren, att skjuta
dörrens säkring bakåt i pilens riktning, och att
trycka på främre dörren i riktning trummans inre,
tills stängapparat inte lossas (bild 12).

3. Lägg in ett plagg åt gången i trumman. Överskrid

inte de maximala tvättmängder som anges för
programmen i den separata programöversikten.

- För mycket tvätt i maskinen leder till
otillfredsställande tvättresultat och skrynklig tvätt.

- Se till att tvätten inte hänger ut över trumman.
Om så är fallet, tryck ned tvätten för hand i
trumman så att det finns utrymme att stänga
trumklaffarna ordentligt.

- Använd inte klaffarna för att trycka ned tvätten i
trumman.

4. För att stänga trumman, håll fast både delar av
trumdörrarna i mellersta läge (bild 13), bakdörren
över framdörren.
OBS: kontrollera att trumklaffarna är ordentligt
stängda - beroende på modell:

- Alla metallhakar måste vara ordentligt
fasthakade i den bakre trumklaffen - se bild 14.

- Alla metallhakar måste vara ordentligt
fasthakade i den bakre trumklaffen och
knappen måste överlappa kanten på den bakre
trumklaffen - se bild 15.

- Säkring av framme dörren måste skjuta lite över
kanten av bakdörren - se bilden 16.

Se till att ingen tvätt fastnar mellan klaffarna eller mel­lan klaffarna och trumman.

SV 4

TVÄTTMEDEL OCH TILLSATSER

Förvara tvättmedel och tillsatser på en torr

plats utom räckhåll för barn.

Använd aldrig lösningsmedel (t.ex. terpentin

och bensin) i tvättmaskinen. Maskintvätta
aldrig material som behandlats med
lösningsmedel eller brandfarliga vätskor.

Använd endast tvättmedel och tillsatser som
är avsedda för tvättmaskiner som används i
hushållet. Följ anvisningarna på tygstycken som
ska tvättas.

Valet av tvättmedel beror på:

• Typ av material

• Färg.

• Tvättemperatur.

• Hur smutsig tvätten är och typ av smuts.

Tvätt typ Form av tvättmedel

Vittvätt som tål höga
temperaturer
(kallt vatten - 95 °C):

Vit fintvätt
(kallt vatten - 40 °C):

Ljusa färger/pastellfärger
(kallt vatten - 60 °C):

Intensiva färger
(kallt vatten - 60 °C):

Svarta/mörka färger
(kallt vatten - 60 °C):

Ska tvätten specialtvättas eller behandlas (t.ex. vid ull
eller mikrofiber) rekommenderar man speciella tvätt-,
blötnings- och sköljmedel. Ytterligare information kan
du hitta på www.cleanright.eu .

Använd inte flytande tvättmedel för huvudtvätten
när du ska köra programmet “Förtvätt”.
Använd ej flytande tvättmedel om funktion
Uppskjuten start/Slut har valts (beror på
respektive modell).

starka tvättmedel med
blekmedel

fina tvättmedel med blekmedel
och/eller medel som gör
tvätten ljusare

tvättmedel med blekmedel
och/eller medel som gör
tvätten ljusare

för kulörtvätt utan blekmedel
och/eller medel som gör
tvätten ljusare

speciella tvättmedel för svart/
kulörtvätt

Dosering

Följ anvisningarna på tvättmedelsförpackningen.
Doseringen beror på:

• Hur smutsig tvätten är och typ av smuts

• Tvättmängd

- Full tvättmängd: följ tillverkarens anvisningar.

- Halv tvättmängd: 3/4 av den dos som

rekommenderas för full tvättmängd.

- Mindre mängd tvätt (cirka 1 kg): 1/2 av den dos

som rekommenderas för full tvättmängd

Om på tvättmedels förpackning är inte angiven mängd
av tvättkläders fyllning, rekommenderar tillverkare
i vanliga fall: 4,5 kg tvättkläder vid användning av
koncentrerat tvättmedel och 2,5 kg tvättkläder vid
användning av fint tvättmedel.

• Vattnets hårdhet i ditt bostadsområde (rådfråga

eventuellt Vattenverket). Mjukt vatten kräver mindre
tvättmedelsmängd än hårt vatten.

Observera:
Överdosering av tvättmedel gör att det bildas alltför

mycket skum, vilket ger ett sämre tvättresultat.
Tvättmaskinen kan förhindra att centrifugering
sker om det har bildats alltför mycket skum, eller
tvättcykelns tid blir längre och vattenförbrukning
större (se anmärkningar m.h.t. för stor skummängd i
avsnittet “Felsökning”). Otillräcklig mängd tvättmedel
kan leda till grå tvätt och kalkbeläggningar på
värmesystemet, trumman och slangarna.

Dosering av tvätt- och tillsatsmedel (bild 17)

Box för förtvättning

• Tvättmedel för förtvättning (bara vid aktivering

Box för huvudtvättning

• Tvättmedel för huvudtvättning (måste tillsättas

• Fläckrengöringsmedel (valfritt)

• Mjukmedel för vatten (valfria; rekommenderas

Box för sköljmedel

• Sköljmedel (valfritt)

• Stärkelse upplöst i vatten (valfri)

Vid dosering av tvättmedel och tillsatsmedel ska inte
överskridas nivå med beteckning “MAX”. För mer
information med hänsyn till användning av tvättmedel
och sköljmedel i de enskilda program beakta
programtabell som levereras separat.

Användning av blekmedel

• Tvätta tvättgodset med önskat program (Bomull,

Syntetmaterial). Tillsätt lämplig mängd blekmedel i
sköljmedelsavdelningen (stäng locket ordentligt).

• Omedelbart efter programslut, starta skölj- och

centrifugeringsprogrammet för att avlägsna
eventuell lukt från blekmedlet. Om du vill kan du
tillsätta sköljmedel.

• Tillsätt aldrig både blekmedel och sköljmedel

samtidigt i sköljmedelsfacket.

Användning av stärkelse

Om du vill använda stärkelse i pulverform gör du på
följande sätt:

• Tvätta tvättgodset med önskat program.

• Blanda sedan stärkelsen enligt tillverkarens

anvisningar.

• Häll den förberedda stärkelselösningen (max. 100 ml)

i sköljmedelsavdelningen i tvättmedelsfacket.

• Stäng locket och starta programmet “Sköljning och

centrifugering”.

av val ”Förtvättning”).

för alla tvättnintsprogram)

för vattenhårdhets klass 4 eller högre)

SV 5

RENGÖRING AV NÅLFÄLLAN/TÖMNING AV
KVARBLIVET VATTEN

Maskinen är utrustad med en pump som rengörs
automatiskt. I nålfällan fastnar föremål såsom
knappar, mynt och säkerhetsnålar som av misstag
blivit kvar i tvättgodset.

Vi rekommenderar att du regelbundet kontrollerar och
rengör nålfällan, åtminstone 2-3 gånger om året.

Särskilt:

• Om tvättmaskinen inte tömmer ut vattnet ordentligt

eller om den inte centrifugerar.

• Kontrollampan för “Rengör pump” tänds.
VIKTIGT: låt vattnet kallna innan du tömmer

tvättmaskinen.

Kvarblivet vatten måste också tömmas ut innan du
transporterar maskinen.

1. Koppla loss tvättmaskinen från eluttaget.

2. Öppna luckan framför nålfällan med ett mynt

(bild 18).

3. Ställ en skål nedanför nålfällan.

4. Vrid filtret långsamt moturs, tills vatten börjar

rinna; men ta bort filtret inte komplett.

5. Vänta tills allt vatten har runnit ut.

6. Skruva nu loss nålfällan helt och dra ut den
(bild 19).

7. Rengör nålfällan och dess fack.

8. Kontrollera att pumphjulet (inuti maskinen,

bakom nålfällan) inte är blockerat.

9. Skjut filtret in och skruv till genom att vrida
detta medurs. Kontrollera, om filtrer är
riktigt fastskruvat till anslag.

10. Häll i cirka en liter vatten i tvättmaskinen via

trumman och kontrollera att inget vatten läcker
från nålfällan.

11. Stäng nålfällans lucka.

12. Anslut tvättmaskinen till eluttaget igen.

RENGÖRING OCH UNDERHÅLL

Stäng alltid av tvättmaskinen eller koppla loss den från eluttaget före rengöring och underhåll.

Tvättmedelsfack

Rengör tvättmedelsfacket regelbundet, minst
3-4 gånger om året, för att undvika ansamling av
tvättmedel:

1. Tryck på knappen för att frigiva påfyllningskärl

och ta bort detta (bild 20). I påfyllningskärlet
kan stanna kvar liten mängd vatten, därför skall
manipuleras med kärlet i vertikal position.

2. Diska tvättmedelsfacket under rinnande vatten.

Man kan ta bort och rengöra också sifon som
befinner sig i bakre del i kärlet. (bild 21).

3. Montera påfyllningskärlets sifon tillbaka (om denna

tagits bort).

4. Installera påfyllningskärl tillbaka så, att man

placerar undre anslag av påfyllningskärlet i
motsvarande öppningar i tvättmaskinens lock och
tryck påfyllningskärlet mot lock tills dessa slås ihop.

Anmärkning: kontrollera att tvättmedelsfacket
är insatt på korrekt sätt.

Tilloppsslangens filter

Kontrollera och rengör regelbundet (minst två, tre
gånger per år).

1. Koppla loss tvättmaskinen från eluttaget.

2. Stäng vattenkranen.

3. Skruva loss slangen från kranen.

4. Rengör filtret som sitter vid slangens ände utan

att ta ut det. Använd till exempel en tandborste.

Anmärkning: doppa inte ned slangen i vatten.

5. Skruva tillbaka den böjbara slangen vid kranen för

hand. Använd inte tång (risk att slangkopplingen
går sönder).

6. Öppna kranen och kontrollera att kopplingarna
är vattentäta.

7. Anslut tvättmaskinen till eluttaget igen.

Tilloppslangen (slangar)

(bild 22, 23 or 24, p.g.a. modell)
Kontrollera regelbunden, om slangen inte är

bruten, om denna inte har några sprickor. Om på
tilloppslangen ses skador, ersätt denna med en ny
slang av samma typ, som ni kan få på servicestället
eller i specialiserad affärslokal.

Om tilloppslagen i er tvättmaskin stämmer överens
med slangs typ på bild 22 och vatten tappas
inte in i tvättmaskinen, kontrollera luckan på
säkerhetsventilen (A). Om denna är röd, betyder det,
att säkerhetsfunktion på slangen till vattenstopp
var aktiverad, och slangen måste ersättas genom
en ny slang, som ni kan få på servicestället eller i
specialiserad affärslokal. När slangen (bild 22) skruvas
av ska man trycka på spaken nedåt (B) (om tillgänglig).

Om er tilloppslang er utrustad med transparent
ytterskikt (bild 23), kontrollera regelbunden dennas
färg. Om färg av transparent ytterskikt blir mörk,
betyder det, att i slangen finns sprickor och slangen
måste utbytas. Ring till servicestället eller facktekniker,
för att byta ut slangen.

Hölje och kontrollpanel

• Rengör med en fuktig trasa.

• Om det är nödvändigt, använd tvålvatten eller

lätt neutralt rengöringsmedel (använd inte
rengöringsmedel som innehåller lösningsmedel,
abrasionsmedel eller universala rengöringsmedel ­dessa kan förorsaka skador på ytan).

Maskinens interiör

• Låt luckan stå öppen en stund efter varje tvätt så att

maskinen kan torka invändigt.

• Om du sällan eller aldrig tvättar vid 95°C

rekommenderar vi att du någon gång emellanåt
kör ett 95-gradersprogram utan tvätt, men med lite
tvättmedel, för att hålla maskinen ren invändigt.

SV 6

Lockets tätningslist

• Inspektera lockets tätningslist regelbundet och

rengör den då och då med en fuktig trasa.

Tilloppsslang

• Kontrollera regelbundet att slangen är i gott skick

och inte är sprucken. Byt ut den om den verkar
skör eller trasig.

Nålfälla

• Kontrollera och rengör nålfällan åtminstone

3-4 gånger per år (se “Rengöring av nålfällan /
Tömning av kvarblivet vatten”).

Använd inga brandfarliga vätskor för att rengöra
maskinen.

Att ta bort föremål som fastnat mellan
trumman och vattenbehållaren

Om ett föremål av misstag faller ner mellan
tvättrumman och vattenbehållaren kan du ta upp det
tack vare de löstagbara trumvalkarna:

1. Koppla loss tvättmaskinen från eluttaget.

2. Ta ut tvättgodset ur trumman.

3. Stäng trummans klaffar och snurra trumman ett
halvt varv (bild 25).

4. Tryck på plastknoppen med en skruvmejsel samtidigt
som du skjuter valken åt höger (bild 26, 27).

5. Valken kommer då att falla ned i trumman.

6. Öppna trumman: Nu kan du ta upp föremålet

genom hålet där valken tidigare satt.

7. Sätt tillbaka valken från trummans insida (bild 28).
Placera plastknoppen ovanför hålet på höger sida
av trumman.

8. Skjut sedan plastvalken åt vänster så att den
klickar på plats.

9. Stäng trummans klaffar igen, snurra trumman ett
halvt varv och kontrollera att valken verkligen är
förankrad i alla punkter.

10. Anslut tvättmaskinen till eluttaget igen.

ÅTERSTÅENDE VATTEN EFTER ATT TVÄTTEN
CENTRIFUGERATS

Hur blöt tvätten återstår efter centrifugering beror
främst på textiltyp, program som har valts och
centrifugeringshastighet. För att uppnå att tvätten
blir så torr som möjligt ska man välja rätt program
enligt energietiketten vid maximal centrifugering.
Detta program är markerat i en speciell ruta med
tvättprogram som „ Program som energietiketten
hänvisar till“. Nedanför finns en översikt på olika
grader av återstående vatten i tvätten (i %) som
hänger ihop med olika energieffektivitetsklasser
angående centrifugering:

Energieffektivitetsklass

angående centrifugering

A (= mest effektiv) mindre än 45

B

C

D

E

Återstående vatten i %

45 eller mer, men mindre än 54

54 eller mer, men mindre än 63

63 eller mer, men mindre än 72

72 eller mer, men mindre än 81

TRANSPORT OCH HANTERING (bild 29)

1. Koppla loss tvättmaskinen från eluttaget.

2. Stäng vattenkranen.

3. Koppla loss tilloppsslangen och avloppsslangen.

4. Töm tvättmaskinen och slangarna på kvarblivet

vatten (se “Rengöring av nålfällan / Tömning av
kvarblivet vatten”). Vänta tills vattnet har kallnat så
att ingen olycka inträffar.

5. För att flytta maskinen, dra ut spaken som sitter

längst ned på maskinens framsida (om denna spak

finns på din modell) en aning för hand och dra
sedan ut den helt med foten. Skjut spaken på plats
igen när den inte skall användas längre.

6. Sätt tillbaka transportsäkringen på plats när

maskinen skall flyttas.

7. Transportera tvättmaskinen i upprätt läge.

VIKTIGT: använd aldrig maskinen när spaken är

utdragen.

SERVICE

Innan du kontaktar Service:

1. Försök att åtgärda felet på egen hand (se

“Felsökning“).

2. Starta programmet på nytt för att kontrollera om

felet kvarstår.

3. Kontakta Service om problemet kvarstår.

Uppge:

• Vilken typ av problem det rör sig om.

• Exakt modell på tvättmaskinen.

• Servicekod (denna kod finns efter ordet SERVICE).

Serviceskylten sitter på insidan av nålfällans
lucka eller på baksidan av tvättmaskinen.

• Fullständig adress.

• Ditt telefon- och riktnummer. Du bör i första

hand kontakta en servicefirma som är knuten till
återförsäljaren som sålde maskinen till dig.

Fabrikant:
Whirlpool Europe s.r.l.
Viale Guido Borghi 27
21025 Comerio (VA)
Italy

SV 7

FELSÖKNING

Din tvättmaskin är utrustad med automatiska säkerhetsfunktioner som känner av och diagnostiserar fel på ett
tidigt stadium, vilket gör att du kan åtgärda felen på lämpligt sätt. Följande fel är normalt inte värre än att de kan
avhjälpas på några få minuter.

Problem Orsaker - Lösningar - Tips

Tvättmaskinen startar inte,
ingen kontrollampa tänds

Maskinen startar inte trots att
“Start(Paus)”- knappen har
tryckts in

Tvättmaskinen stoppar
mitt i programmet och
“Start(Paus)”-lampan blinkar

Tvättmedelsbehållaren
innehåller rester av
tvättmedel/tillsatser efter
tvätten

Tvättmaskinen vibrerar under
centrifugering

Dåligt resultat vid sista
centrifugeringen

“Obalanserad tvätt under
centrifugering“ Kontrol­lam-pan „Centrifugera/
Tömning“ blinkar på
indikatorn, kontrollampan
„centrifugerningshastighet/
varv“ blinkar på skärmen
eller kontrollampan för
centrifugeringshatsighet efter
programmets slut (beror på
respektive modell) blinkar.
Tvätten är forttfarande blöt.

Programtid är betydligt
längre eller kortare än i
programtabellen eller på
display (om det finns).

•Stickkontakten sitter inte ordentligt i eluttaget.

•Eluttag eller säkring fungerar inte på korrekt sätt (prova med en

bordslampa eller liknande).

•Tvättmaskinen stängs av automatiskt för att spara energi, innan

programstart eller efter att program avslutas. För att starta tvättmaskinen,
vrid först programväljaren till “Off/O” och sedan till det önskade
programmet igen.

•Locket är inte ordentligt stängt.

•Funktionen “Barnsäkring” har aktiverats (om din modell har denna

funktion). För att frigöra knapparna, håll knapparna för temperatur
och centrifugeringshastighet intryckta samtidigt i minst 3 sekunder.
Nyckelsymbolen på displayen släcks och programmet kan startas.

•Funktionen “Sköljstopp” är aktiverad - avbryt “Sköljstopp” genom att rycka

på “Start(Paus)”-knappen eller genom att välja och starta “Tömning”.

•Programmet har ändrats: välj önskat program på nytt och tryck på

“Start(Paus)”-knappen.

•Programmet har avbrutits och eventuellt har locket öppnats: stäng locket

och starta om programmet genom att trycka på “Start(Paus)”-knappen.

•Tvättmaskinens säkerhetssystem har aktiverats (se “Beskrivning av

kontrolljus, som indikerar fel”).

•Vattenkranen är inte öppen eller tilloppsslangen är klämd (kontrollampan

för “Vattenkran stängd” blinkar).

•Tvättmedelsfacket sitter inte rätt eller det är blockerat (se “Rengöring och

underhåll”).

•Filtret i tilloppsslangen är igentäppt (se “Rengöring och underhåll”).

•Tvättmaskinen står inte jämnt, fötterna är inte korrekt justerade (se

“Installation”).

•Transportsäkringen har inte avlägsnats. Innan du använder

tvättmaskinen måste du avlägsna transportsäkringen.

•Centrifugering har blockats på grund av obalanserad tvätt. Detta

för att förhindra skador på maskinen (se „Obalanserad tvätt under
centrifugering“).

•Om alltför mycket skum har bildats och förhindrar centrifugering, välj och

starta programmet “Sköljning och centrifugering”. Undvik att dosera för
mycket tvättmedel (se “Tvättmedel och tillsatser“).

•Knappen ”Centrifugering” var inställd på låg snabbhet.

Obalanserad tvätt under dess centrifugering har blockat centrifugering för
att förhindra skador på tvättmaskinen. Tvätten är därför fortfarande blöt.
Anledningar till varför tvätten inte är välbalanserad: för liten tvättmängd (få
relativt stora eller mycket absorberande tygstycken, t.ex. handdukar) eller
stora/tunga tygstycken.

•Vänligen undvik att tvätta för små tvättmängder.

•Vill man tvätta stora eller tunga tygstycken bör man lägga till ytterligare

tygstycken i olika storlekar.
Vill man centrifugera blöt tvätt, ska man lägga till tygstycken i olika storlekar
och välja och starta program „Skölja och Centrifugera“.

Det är normal egenskap av tvättmaskinen att anpassa sig till faktorer, som
kan påverka programmets längd t.ex.: för stor mängd av skum, fyllnings
obalans p.g.a. svåra tvättkläderstycken, längre uppvärmning som följd av
låg temperatur av infört vatten osv... Dessutom tvättmaskinens sensorsys­tem anpassar längd av tvättcykeln till tvättklädernas storlek.
På grund av dessa faktorer beräknas dess varaktighet och om det behövs,
aktualiseras; på displayen (om det finns) visas under tidsinställningen
animation. För små tvättstycken kan tidsuppgift i programtabell reduceras
till 50%.

SV 8

Beskrivning av kontrollampa, som indikerar fel.

Blinkar

kontrollampa,

som indikerar fel

“Underhåll”

“Vattenkran

stängd”

“Rengör pump”

Indikering på display

(i förekommande fall)

Tvättmaskinen stoppar mitt i programmet. “Trumklaffar

“bdd”

(om din tvättmaskin inte

har en display: alla lampor

på programfasvisaren

tänds)

från “F02” till “F35”

(utom “F09”)

“F09”

“FA”

“Fod”

Tvättmaskinen får för lite vatten eller inget vatten alls. “Start(Paus)”-lampan blinkar.

• Vattenkranen är helt öppen och om vattentrycket är tillräckligt.

• Tilloppsslangen är vikt eller klämd.

• Filtret i tilloppsslangen är igentäppt (se “Rengöring och underhåll“).

• Vattnet i vattenslangen har frusit.

• Säkerhetsventilens inspektionsfönster är rött (förutsatt att din maskin har en

tilloppsslang såsom visas i bild 22, se föregående kapitel “Rengöring och
underhåll”). Byt ut slangen mot en ny slang som du kan inhandla hos Service eller
din återförsäljare.

När problemet har rättats till, starta om programmet genom att trycka på
“Start(Paus)”- knappen. Kontakta Service om felet inträffar igen.

Vattnet pumpas inte ut ur tvättmaskinen. Tvättmaskinen stoppar i motsvarande
programsteg. Koppla loss maskinen från eluttaget och kontrollera om:

• Avloppsslangen är vikt eller klämd.

• Nålfällan eller pumpen är igentäppt (se kapitel “Rengöring av nålfällan / Tömning av
kvarblivet vatten“. Låt vattnet kallna innan du tömmer tvättmaskinen.

• Vattnet i avloppsslangen har fryst till is.

När problemet har rättats till, välj och starta tömningsprogrammet eller håll “Återställ”­knappen intryckt minst 3 sekunder. Starta sedan om önskat program. Kontakta
Service om felet inträffar igen.

öppna” (luckorna till trumman har inte stängts ordentligt).
Håll “Återställ”-knappen intryckt i minst tre sekunder och
vänta tills kontrollampan “Lucka öppen” tänds. Öppna
locket och stäng klaffarna till trumman. Välj och starta
sedan önskat program på nytt. Kontakta Service om felet
kvarstår.

“Fel på en elektrisk komponent”. Välj och starta
tömningsprogrammet eller håll “Återställ”-knappen
intryckt minst 3 sekunder.

“För hög vattennivå”. (när ett program har avbrutits eller
vid felaktig användning). Stäng av maskinen och sätt
sedan på den igen, välj tömningsprogrammet och starta
det inom 15 sekunder.

“Fel på vattenstoppsystem”. Stäng av tvättmaskinen,
lossa stickkontakten från eluttaget och stäng
vattenkranen. Luta försiktigt tvättmaskinen framåt så att
uppsamlat vatten kan rinna ut från botten. Gör därefter
följande:

• Anslut tvättmaskinen till eluttaget igen.

• Öppna vattenkranen (om vatten omedelbart strömmar

• Välj och starta önskat program på nytt.

“Överskumning”. Alltför mycket skum har avbrutit
tvättprogrammet.

• Välj och starta programmet “Sköljning och

• Välj och starta därefter önskat program på nytt, med

Om felet kvarstår: koppla loss maskinen från eluttaget,
stäng vattenkranen och kontakta Service.

Beskrivning - Orsaker - Lösningar

in i maskinen igen utan att maskinen har startats
föreligger ett fel. Stäng då vattenkranen och kontakta
Service).

centrifugering”.

mindre tvättmedel.

Om din tvättmaskin inte har en tiddisplay, kontrollera vilken av tidigare beskrivna situationer som kan
vara orsaken till felet och följ tillhörande anvisningar.

SV 9

F - 11/2014

17

18

( )

20

21

25

26

27

19

22

23

24

B

A

28

29

W10748689

DA

FI NO SV

11/2014

Whirlpool® Registered trademark/TM Trademark of Whirlpool group of companies - © Copyright Whirlpool Europe s.r.l. 2014. All rights reserved - http://www.whirlpool.eu
