Whirlpool S20B RWW20-A/G, S20C RWW22-A/G, S25B RSS31-A/G, S20C RBB22-A/G, S25C RSB31-A/G INSTRUCTION FOR USE
3it33014.fm5 Page 156 Wednesday, March 13, 2002 8:04 AM
ISTRUZIONI PER L’USO
DESCRIZIONE DELL’APPARECCHIO
PRIMA DI USARE IL FRIGORIFERO
INSTALLAZIONE
COME FAR FUNZIONARE IL COMPARTO
FRIGORIFERO/CONGELATORE
CONGELAMENTO

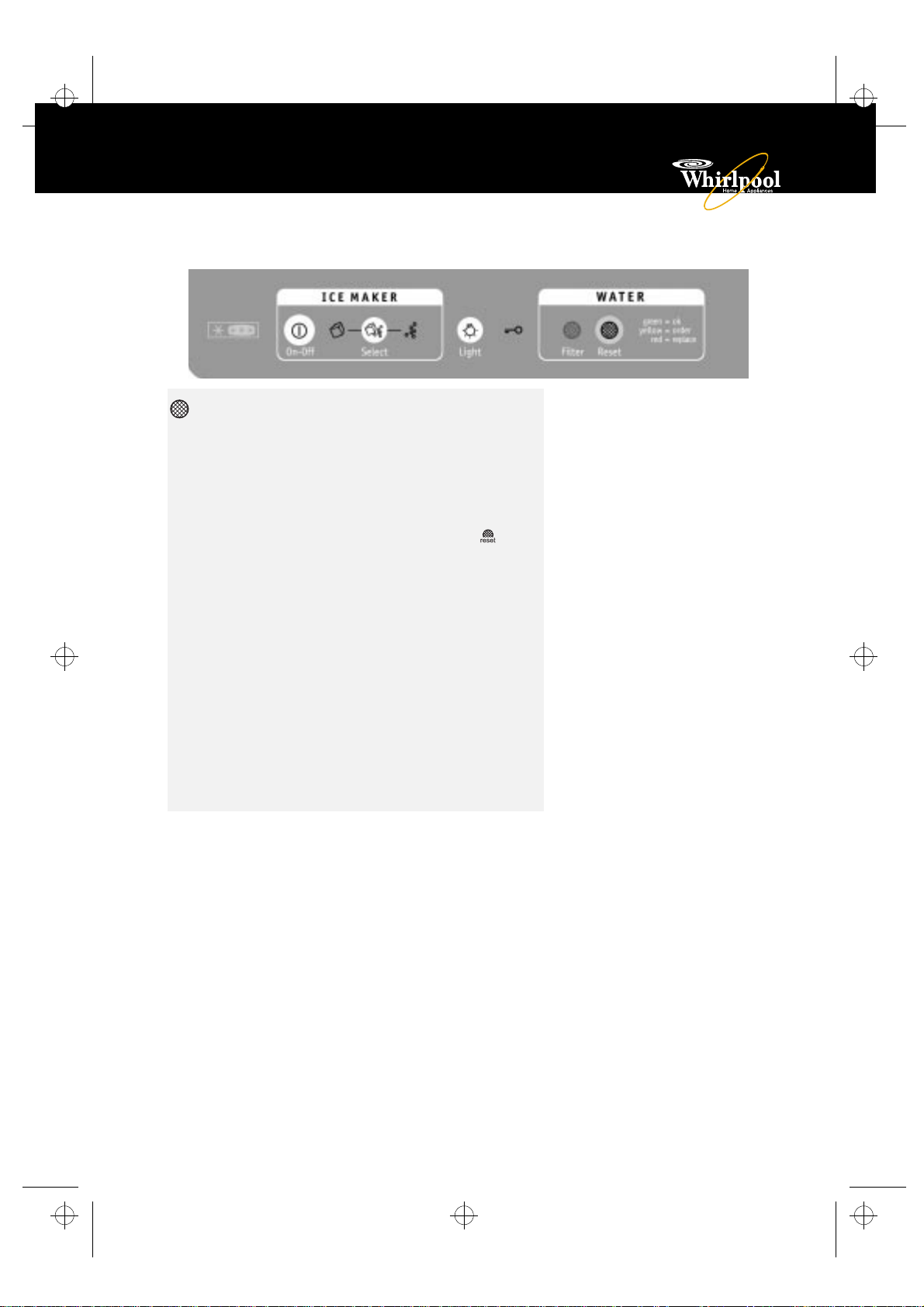

USO DEL DISTRIBUTORE DI GHIACCIO E ACQUA
(SU ALCUNI MODELLI)
USO DELLA LUCE E DEL DISPOSITIVO DI
DISATTIVAZIONE DEL DISTRIBUTORE DI GHIACCIO E
ACQUA (SU ALCUNI MODELLI)
PRODUTTORE AUTOMATICO DI GHIACCIO
PROBLEMI COMUNI DEL PRODUTTORE DI GHIACCIO
MANUTENZIONE E PULIZIA
PRECAUZIONI IN CASO DI ASSENZE PROLUNGATE
GUIDA RICERCA GUASTI / ASSISTENZA

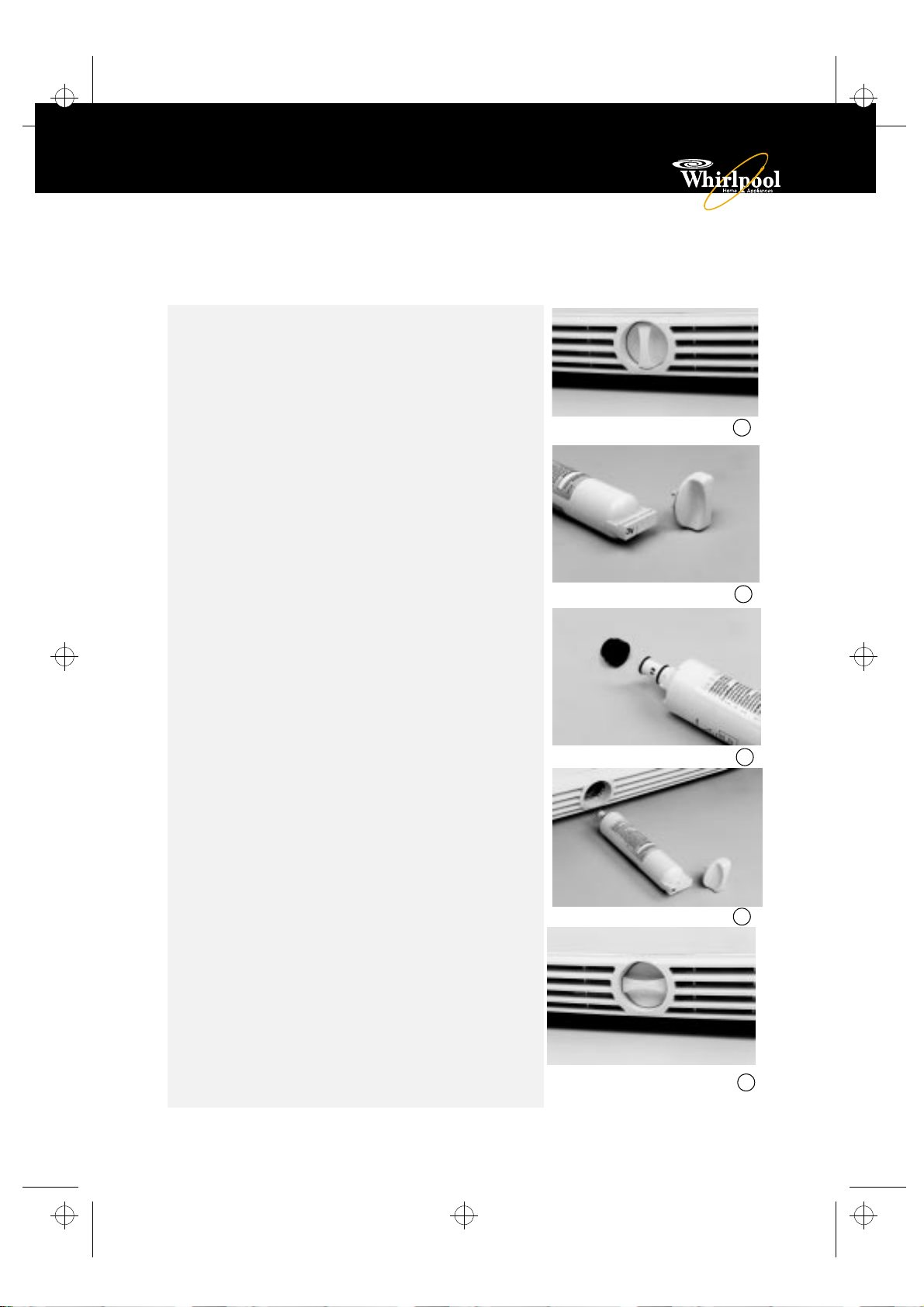

SISTEMA DI FILTRAGGIO E DI MONITORAGGIO
DELL’ACQUA (SU ALCUNI MODELLI)
ROTTAMAZIONE DEL FRIGORIFERO
3it33014.fm5 Page 157 Wednesday, March 13, 2002 8:04 AM
DESCRIZIONE DELL’APPARECCHIO
Comparto congelatore
Fabbricatore di ghiaccio automatico
S.
Griglie
T.
Cesto basso
U.
Cesto alto
V.
Contenitore cubetti ghiaccio
W.
Inserto controporta freezer
X.
Balconcino controporta freezer
Y.
Luce interna superiore e inferiore
Z.
Comparto frigorifero
Luce interna
A.
Luce intermedia
B.
Ripiano regolabile
C.
Coperchio cassetto
D.
Cassetto
E.
Cassetto verdura
F.
Regolazione cassetto verdura
G.
Cassetto carne
H.
Regolazione cassetto carne
I.
Comparto
L.
Balconcino con ferma-bottiglie
M.
Balconcino 2 lt. con ferma-bottiglie
N.
Balconcino 0,75 lt.
O.
Separatore mensola
P.
Vaschetta portauova
Q.
Filtro acqua (in alcuni modelli)
R.
3it33014.fm5 Page 158 Wednesday, March 13, 2002 8:04 AM
PRIMA DI USARE IL FRIGORIFERO
Dopo aver disimballato l’apparecchio, assicurarsi
•
che non sia danneggiato e che la porta chiuda
perfettamente. Eventuali danni devono essere
comunicati al rivenditore entro 24 ore dalla
consegna del prodotto.
Il materiale di imballo è riciclabile ed è
•
contrassegnato dal simbolo del riciclaggio .
Il frigorifero è stato realizzato con materiale
•
riciclabile. Rottamarlo seguendo le norme locali
per lo smaltimento nella salvaguardia
dell’ambiente. Per evitare il rischio di
intrappolamento e soffocamento dei bambini
Dichiarazione di conformità
• Questo apparecchio è destinato alla
conservazione di prodotti alimentari ed è
fabbricato in conformità alla Direttiva Europea
89/109/CEE.
• Questo apparecchio è stato concepito,
costruito e commercializzato in conformità a:
Precauzioni e suggerimenti generali
• Usare il comparto frigorifero solo per la conservazione di
alimenti freschi ed il comparto congelatore solo per la
conservazione di alimenti surgelati, il congelamento di
alimenti freschi e la produzione di cubetti di ghiaccio.
• Dopo l’installazione, accertarsi che il frigorifero non poggi
sul cavo di alimentazione.
• Non conservare liquidi in contenitori di vetro nel comparto
congelatore in quanto potrebbero esplodere.
• Non mangiare cubetti di ghiaccio o ghiaccioli subito dopo
averli tolti dal congelatore poiché potrebbero causare
bruciature da freddo.
• Prima di qualsiasi operazione di manutenzione o pulizia,
disinserire la spina dalla presa di corrente o scollegare
l’alimentazione elettrica.
Non conservare o usare benzina o altri gas e liquidi
•
infiammabili nelle vicinanze del frigorifero o di altri
elettrodomestici. I vapori che si sprigionano possono
infatti causare incendi o esplosioni.
all’interno dell’apparecchio, non permettere loro
di giocare o nascondersi all’interno del frigorifero.
Al momento della rottamazione, rendere
l’apparecchio inservibile rimuovendo le porte e
tagliando il cavo di alimentazione. Non
disperderlo nell’ambiente, ma consegnarlo agli
appositi centri di smaltimento per il recupero dei
gas refrigeranti.
Accertarsi che l’installazione ed il collegamento
•
elettrico siano effettuati da un tecnico
qualificato secondo le istruzioni del fabbricante
e in conformità alle norme locali sulla sicurezza.
- gli obiettivi di sicurezza della Direttiva Bassa
Tensione 73/23/CEE;
- i requisiti di protezione della Direttiva “EMC”
89/336/CEE modificata dalla Direttiva 93/68/CEE.
• Questo apparecchio è privo di CFC (il circuito
refrigerante contiene R134a). Per maggiori
dettagli, consultare la targhetta matricola
sull’apparecchio.
INSTALLAZIONE
Accertarsi che il frigorifero non sia vicino a una fonte di calore.
•
Collocarlo in un ambiente secco e ben ventilato.
•
Per garantire un’adeguata ventilazione, lasciare uno spazio di
•
1 cm su entrambi i lati e sopra l’apparecchio.
Pulire l’interno del frigorifero prima di utilizzarlo.
•
Lasciare fermo il frigorifero (senza muoverlo) per almeno
•
un’ora prima di collegarlo alla presa di corrente.
L’apparecchio deve essere collegato a un ’alimentazio ne di acqua
•
che eroghi acqua potabile o depurata chimicamente.
Installare e livellare il frigorifero su un pavimento in grado di
•
sostenere il peso e in un ambiente adatto alle sue dimensioni
e al suo utilizzo.
Non usare il frigorifero in un ambiente dove la temperatura
•
può scendere sotto i 13°C.
Fare attenzione durante gli spostamenti in modo da non
•
danneggiare i pavimenti (es. parquet).
3it33014.fm5 Page 159 Wednesday, March 13, 2002 8:04 AM
COME FAR FUNZIONARE IL COMPARTO
FRIGORIFERO/CONGELATORE
Collegare l’apparecchio alla rete idrica ed elettrica
•
(vedi manuale Installazione).
All’atto della connessione elettrica, sul display congelatore si
•
visualizzeranno due trattini fino a quando non si raggiungerà
la temperatura ottimale, mentre il display frigorifero
visualizza una temperatura di +5 °C preregolata in fabbrica.
A prodotto caldo l’indicatore rosso di allarme lampeggia e il
•
segnale acustico si attiva, questo significa che il prodotto
non ha ancora raggiunto le temperature ottimali per la
conservazione dei cibi.
Premere il pulsante di Reset per disattivare l’allarme
•
acustico.
L’indicatore rosso smetterà di lampeggiare quando il
•
comparto congelatore scende sotto una temperatura di
-12°C. A questo punto si possono introdurre gli alimenti nel
comparto congelatore.
Dopo la messa in funzione è necessario attendere 2/3 ore
•
prima che venga raggiunta la temperatura di conservazione
adeguata ad un normale carico del comparto frigorifero.
IMPORTANTE
frigorifero sia completamente raffreddato, questi possono
deteriorarsi. Impostare i comandi frigorifero e congelatore su
una temperatura inferiore a quella consigliata non serve a
raffreddare più velocemente i comparti.
Nel comparto frigorifero, evitare di mettere i cibi in
•
prossimità delle bocchette di uscita aria.
Un dispositivo integrato di controllo dell’umidità esterna
•
protegge dall’accumulo di umidità sui bordi frontali. Non
allarmarsi se a volte questi bordi risultano caldi al tatto.
La luce interna si accende all’apertura di entrambe le porte.
•
: Se si introducono alimenti prima che il
3it33014.fm5 Page 160 Wednesday, March 13, 2002 8:04 AM
Guida alla selezione delle funzioni sul pannello di controllo frigo/congelatore e distributore
di ghiaccio e acqua
Stand-By
Premendo il pulsante l’apparecchio va in stand-by.
Questa funzione serve a disattivare entrambi i comparti frigo
e congelatore.
Su entrambi i display si vedranno visualizzati due puntini verdi
che comprovano l’attivazione della funzione di stand- by.
Per ripristinare la funzione eseguire la stessa procedura fino
a quando non si vedranno visualizzate su entrambi i display
le temperature precedentemente impostate.
Quando il prodotto è in stand-by la luce all’interno del
comparto frigo e congelatore è spenta.
E’ importante tener presente che questa operazione non
scollega l’apparecchio dall’alimentazione elettrica.
Congelamento rapido
Questa funzione deve essere attivata prima di procedere al
congelamento di alimenti freschi. La funzione si attiva
premendo il pulsante che si retro-illumina di giallo e si
disattiva automaticamente dopo 24 ore oppure manualmente
ripremendo il pulsante.
Display comparto congelatore
Visualizza la temperatura interna impostata nel comparto
congelatore. Limite T° impostabile:
da - 18°C, temperatura meno fredda, a - 24°C temperatura
più fredda.
La T° impostata viene memorizzata e ripristinata
automaticamente anche dopo una eventuale interruzione di
corrente o spegnimento dell’apparecchio tramite pulsante
stand-by.
Selezione e regolazione temperatura comparto congelatore
Per modificare la temperatura interna premere i pulsanti
fino al raggiungimento del valore desiderato che verrà
visualizzato sul display.
Display comparto frigo
Visualizza la temperatura impostata nel comparto frigorifero.
Limite T° impostabile: da + 2°C temperatura più fredda a
+ 6°C, temperatura più calda.
La T° impostata viene memorizzata e ripristinata
automaticamente anche dopo una eventuale interruzione di
corrente o spegnimento dell’apparecchio tramite il pulsante
stand-by.
Selezione e regolazione temperatura comparto frigo
Per modificare la temperatura interna premere i pulsanti
fino al raggiungimento del valore desiderato che verrà
visualizzato sul display.
Raffreddamento rapido
Inserisce e visualizza lo stato della funzione Fast Cooling che
serve per accelerare il raffreddamento di alimenti freschi
introdotti all’interno del comparto frigo. La funzione si
attiva quando il pulsante si retro-illumina di giallo e si
disattiva automaticamente dopo circa 6 ore oppure
manualmente ripremendo il pulsante.
3it33014.fm5 Page 161 Wednesday, March 13, 2002 8:04 AM
Guida alla selezione delle funzioni sul pannello di controllo frigo/congelatore e distributore
di ghiaccio e acqua
Vacation
Questa funzione disattiva la refrigerazione del comparto
frigo in caso di prolungata assenza dell’utente. Si attiva
premendo il pulsante che si retro-illumina di giallo.
La T° scompare dal display dove compare un puntino verde.
Per riattivare la funzione refrigerante nel comparto frigo
ripremere il pulsante
Importante:
Dopo aver attivato la funzione è necessario rimuovere dal
comparto frigo gli alimenti deperibili e tenere la porta chiusa.
Segnalazione Porta Congelatore/Frigo aperta
Il simbolo della porta frigo o congelatore si illumina di
verde quando una o entrambe le porte vengono aperte.
.
Allarmi
Queste indicazioni sono comunicate a mezzo segnale
acustico e segnalazioni luminose.
L’allarme acustico si disattiva premendo il tasto .
Allarme T° congelatore
Un segnale acustico viene attivato e la luce rossa
lampeggia, mentre le indicazioni di T° sul display sono
sostituite da due trattini.
Si attiva quando:
L’apparecchio viene collegato per la prima volta alla rete
•
elettrica o dopo un periodo di inattività.
La T° del comparto congelatore non è adeguata.
•
E’ stata caricata una quantità di alimenti da congelare
•
superiore a quella indicata sulla targhetta matricola.
La porta del congelatore è rimasta aperta a lungo.
•
Allarme Black Out
Sul display del congelatore viene visualizzata e lampeggia la
T° massima raggiunta durante l’assenza di corrente.
In contemporanea si accende la spia rossa di allarme e si
attiva il segnale acustico.
Si attiva quando:
Si è verificata una mancanza di corrente elettrica di lunga
•
durata e la T° interna del congelatore è risalita a livelli
pericolosi per la corretta conservazione degli alimenti.
Per eliminare la funzione di allarme:
Premere il pulsante di reset .
•
Sul display si visualizza la temperatura pre-impostata.
•
Nota
Si raccomanda di controllare lo stato di conservazione degli
alimenti in entrambi i comparti prima di procedere ad un
ricongelamento o ad un consumo!
Allarmi funzionamento
Nel caso in cui il segnale acustico fosse attivo e sui display
si leggano delle lettere, come per es.”CF”, chiamate
l’Assistenza Whirlpool.
3it33014.fm5 Page 162 Wednesday, March 13, 2002 8:04 AM
Guida alla selezione delle funzioni sul pannello di controllo frigo/congelatore e distributore
di ghiaccio e acqua
Allarme Porta Congelatore/Frigo aperto
Il simbolo della porta frigo / congelatore (o entrambe)
lampeggia (spia verde) in contemporanea con il segnale
acustico e la spia rossa.
Si attiva quando:
Una o entrambe le porte sono rimaste aperte per più di
•
2 minuti. Se la porta continuerà a rimanere aperta dopo
altri 2 minuti, l’allarme acustico si attiverà nuovamente.
Per eliminare l’allarme:
Chiudere le/la porta o premere il pulsante di reset .
Bloccaggio tastiera
Tale funzione consente di evitare accidentali cambi di
settaggio o spegnimento del prodotto.
Per inserire il Bloccaggio tastiera premere
•
contemporaneamente i pulsanti di congelamento rapido
a sinistra del pannello e di raffreddamento rapido
a destra del pannello per circa 3“ fino all’accensione del
segnale luminoso giallo ed all’attivazione di un
segnale acustico.
Per disinserire la funzione eseguire la stessa procedura fino
•
allo spegnimento dell’indicatore giallo.
3it33014.fm5 Page 163 Wednesday, March 13, 2002 8:04 AM
Guida alla selezione delle funzioni sul pannello di controllo frigo/congelatore e distributore
di ghiaccio e acqua
On/off produttore di ghiaccio
La funzione attiva e/o disattiva la produzione di ghiaccio.
Selezione ghiaccio
La funzione è attiva quando il simbolo è illuminato. Una
pressione sul pulsante permette di selezionare il simbolo
corrispondente al tipo di ghiaccio desiderato (cubetti o
tritato) che a sua volta si illuminerà di giallo.
Luce
La funzione si attiva / disattiva premendo il pulsante
apposito o contemporaneamente alla pressione di una delle
due leve dispenser (acqua, ghiaccio) e permette l’uso del
distributore anche quando è buio.
Bloccaggio tastiera produttore di ghiaccio
Questa funzione consente di disattivare la distribuzione di
ghiaccio ed acqua per una più agevole pulizia o per evitare
un uso involontario da parte di bambini o animali
domestici.
Si imposta premendo in contemporanea il pulsante
“Icemode” e “ per 3” fino all’attivazione del
simbolo ed un segnale acustico.
Qualora durante il Bloccaggio tastiera si prema un qualsiasi
tasto, si attiverà un segnale acustico oltre al lampeggio
della luce gialla .
Ripetere l’operazione per riattivare la funzione.
: La funzione di disattivazione del distributore di
Nota
ghiaccio ed acqua non scollega l’alimentazione elettrica
dell’apparecchio, del generatore di ghiaccio o della luce, ma
disattiva semplicemente le leve del distributore.
3it33014.fm5 Page 164 Wednesday, March 13, 2002 8:04 AM
Guida alla selezione delle funzioni sul pannello di controllo frigo/congelatore e distributore
di ghiaccio e acqua
Funzione spia del filtro acqua (se presente)
La spia del filtro dell’acqua indica quando occorre sostituire
la cartuccia del filtro dell’acqua.
Quando la luce verde diventa gialla, significa che entro
breve sarà necessario sostituire la cartuccia (il filtro è stato
usato al 90% della sua durata).
Si raccomanda di sostituirla quando la spia del filtro
dell’acqua diventa rossa.
Dopo aver sostituito la cartuccia, ripristinare la spia del
filtro dell’acqua premendo il relativo interruttore
per 3 secondi.
Quando il sistema è ripristinato, la spia rossa passa al colore
verde.
Erogazione acqua
L’erogazione dell’acqua avviene mediante pressione di un
bicchiere contro la leva del distributore dell’acqua e viene
interrotta al rilascio della leva; in contemporanea la luce si
attiva all’interno del distributore e si spegne al rilascio della
leva.
Si consiglia di tenere il bordo del bicchiere vicino
all’apertura dove fuoriesce l’acqua onde evitare fuoriuscite.
Il serbatoio di contenimento dell’acqua è situato dietro ai
due cassetti inferiori del comparto frigorifero.
Nota:
Eseguire l’operazione con forza, non porta ad una
erogazione più veloce e/o abbondante.
3it33014.fm5 Page 165 Wednesday, March 13, 2002 8:04 AM
Rimozione e riposizionamento dei ripiani nel comparto
frigorifero e congelatore
I ripiani possono essere posizionati secondo le proprie
esigenze.
I ripiani in vetro sono sufficientemente robusti da sopportare il
peso di bottiglie, cartoni di latte e alimenti pesanti; occorre
tuttavia fare attenzione a non appoggiarli con violenza.
Per rimuovere i ripiani:
Tirare il ripiano fino al punto di arresto, sollevarlo e rimuoverlo.
Rimozione del cassetto frutta e verdura o del cassetto carne:
• Sfilare il cassetto fino al punto di arresto;
• Con una mano al di sotto, sollevare il cassetto ed estrarlo;
• Il cassetto uscirà dalle guide e potrà essere sfilato
ulteriormente;
• Per poter essere rimosso completamente, il cassetto deve
essere ruotato: estremità anteriore in alto, estremità
posteriore in basso.
Rimozione del coperchio in vetro del cassetto
• Sollevare di 10 cm la parte anteriore del telaio, quindi con
l’altra mano, sollevare la parte posteriore del telaio e sfilarla.
Reinserimento del coperchio in vetro del cassetto
• Inserire la parte posteriore del telaio nei supporti sulle pareti
del comparto frigorifero ed abbassarlo in posizione.
Dispositivo di regolazione della temperatura nel cassetto
carne
• L’aria fredda viene convogliata all’interno del cassetto carne
attraverso un’apertura situata tra il comparto frigorifero ed il
comparto congelatore. In questo modo la temperatura del
cassetto carne viene mantenuta più bassa rispetto al resto
del frigorifero. E’ possibile regolare il flusso dell’aria
mediante l’apposito cursore di regolazione.
• Se si desidera conservare verdure nel cassetto della carne,
spostare il dispositivo di regolazione completamente a
sinistra fino all’impostazione per la verdura. In tal modo si
evita l’eventuale congelamento delle verdure.
3it33014.fm5 Page 166 Wednesday, March 13, 2002 8:04 AM
Dispositivo di regolazione dell’umidità nel cassetto frutta e
verdura
• Il dispositivo di regolazione può essere impostato su una
qualsiasi posizione tra l’Impostazione minima e la
massima .
• Nella posizione , l’aria umida viene eliminata dal cassetto
per una migliore conservazione della frutta e della verdura
con la buccia.
• Nella posizione l’aria umida viene mantenuta all’interno
del cassetto per una migliore conservazione della verdura in
foglia.
Rimozione dei cesti del comparto congelatore
• Sfilare il cesto fino al punto di arresto.
• Sollevare la parte anteriore del cesto per sbloccarlo dal
fermo.
• Sfilare il cesto completamente.
Rimozione contenitore di ghiaccio
• Premere il pulsante posto alla base laterale del contenitore di
ghiaccio.
• Sollevare il contenitore, rimuoverlo dalla base e svuotarne il
contenuto.
• Riposizionarlo nella sua sede sulla controporta del comparto
congelatore.
3it33014.fm5 Page 167 Wednesday, March 13, 2002 8:04 AM
CONGELAMENTO
Il comparto congelatore, contrassegnato con il simbolo
consente la conservazione degli alimenti congelati nonché il
congelamento di alimenti freschi o precotti. Esso permette
inoltre la produzione di cubetti di ghi accio. La controporta del
congelatore, contrassegnata dal simbolo **, è particolarmente
adatta alla conservazione di gelati o di cibi surgelati da
consumarsi entro brevi periodi.
La quantità massima di alimenti congelabi li nell’arco di 24 ore, a
una temperatura ambiente di 25°C, è indicata sulla targhetta
matricola, all’interno del comparto frigorifero.
Per procedere ad una corretta congelazione si consiglia di
premere il tasto di congelamento rapido per un precongelamento. Dopo 24 ore inserire il cibo da congelare sulla
prima mensola in alto al comparto congelatore. Il congelamento
di alimenti freschi e la produzione automatica d i gh iacci o non
possono avvenire contemporaneamente.
Non dimenticare pertanto di disattivare il produttore automatico
di ghiaccio premendo il pulsante di
On/Off, posto frontalmente sul pannello di co ntro ll o del
distributore di acqua e ghiaccio.
Vedere le istruzioni d’uso nel capitolo “Produttore
•
automatico di ghiaccio”.
3it33014.fm5 Page 168 Wednesday, March 13, 2002 8:04 AM
USO DEL DISTRIBUTORE DI GHIACCIO E ACQUA
(SU ALCUNI MODELLI)
Il congelatore è dotato di un distributore di ghiaccio a cubetti
e tritato. All’atto della connessione elettrica il distributore di
ghiaccio è attivo e settato sulla funzione “Cubetto di ghiaccio”
il cui simbolo è illuminato di giallo. Per selezionare il ghiaccio
tritato premere il pulsante con il simbolo corrispondente fino a
che non si illumina. I pulsanti di comando sono stati concepiti
per consentire un uso semplice e una facile pulizia.
Per prelevare il ghiaccio:
Premere il pulsante corrispondente al tipo di ghiaccio desiderato.
1.
Premere un bicchiere rigido contro la leva del distributore di
2.
ghiaccio. Tenere il bicchiere vicino all’apertura dalla quale
fuoriesce il ghiaccio, in modo che questo non cada al di fuori
del bicchiere.
Per attivare il distributore di ghiaccio è sufficiente esercitare
3.
una lieve pressione sulla leva. Premendo con forza non si
ottiene una distribuzione di ghiaccio né più veloce né più
abbondante.
Si consiglia di togliere lentamente il bicchiere per arrestare
4.
l’erogazione del ghiaccio onde evitarne una fuoriuscita.
Si consiglia di non utilizzare bicchieri con un spessore molto
5.
fine per prelevare il ghiaccio.
NOTA:
I primi cubetti di ghiaccio che fuoriescono dal distributore possono
avere un sapore sgradevole; si consiglia pertanto di eliminarli.
Il ghiaccio proviene dal contenitore di cubetti del produttore
automatico di ghiaccio presente nel comparto congelatore.
Quando si preme il bicchiere contro la leva esterna, si apre una
botola tra il contenitore del ghiaccio e il distributore. Quando
si toglie il bicchiere dalla leva, la botola si chiude.
Il distributore di ghiaccio non funziona quando la porta del
comparto congelatore è aperta.
Se occorrono grosse quantità di cubetti di ghiaccio, si consiglia
di prelevarli direttamente dal contenitore del generatore di
ghiaccio e non dal distributore.
Quando si seleziona il ghiaccio tritato, i cubetti vengono tritati
sul momento. È quindi possibile che il ghiaccio tritato esca con
un leggero ritardo. Il rumore prodotto dal tritaghiaccio è normale
e i pezzetti di ghiaccio possono essere di dimensioni diverse.
Quando si passa dal ghiaccio tritato al ghiaccio a cubetti,
insieme ai primi cubetti possono fuoriuscire anche piccole
quantità di ghiaccio tritato.
Dopo avere avviato il frigorifero, è necessaria di norma una
notte perché si formino i primi cubetti di ghiaccio.
Qualora premendo la leva non vi sia erogazione, cambiare la
•
modalità di selezione, da cubetti a ghiaccio tritato o
viceversa, (vedi disegno) in modo da rimuovere eventuali
blocchi di ghiaccio.
Qualora premendo la leva non vi sia ancora erogazione,
•
attendere un paio di minuti e ripetere l’operazione.
Qualora si evidenziasse la presenza di condensa nella zona
•
distributore ghiaccio/acqua, premere l’interruttore
corrispondente (segnato con A in figura) per attivare il
dispositivo antiappannamento.
3it33014.fm5 Page 169 Wednesday, March 13, 2002 8:04 AM
Per prelevare l’acqua:
All’atto della messa in funzione del distributore d’acqua,
eliminare i primi bicchieri erogati e poi procedere ad un
normale consumo.
Si consiglia di ripetere l’operazione ogni volta che non si è
prelevato acqua per un lungo periodo.
Esercitare una lieve pressione con un bicchiere sulla leva del
distributore tenendone il bordo vicino all’apertura dove
fuoriesce l’acqua. Si consiglia di togliere lentamente il
bicchiere onde evitare la fuoriuscita d’acqua.
Eseguire l’operazione con forza non porta ad una erogazione più
veloce e/o più abbondante.
USO DELLA LUCE E DEL DISPOSITIVO DI
DISATTIVAZIONE DEL DISTRIBUTORE DI
GHIACCIO E ACQUA (SU ALCUNI MODELLI)
Il distributore di ghiaccio e acqua è dotato di una luce che ne
consente l’uso anche quando è buio.
La luce può essere accesa e spenta premendo consecutivamente
il pulsante posto al centro del pannello.
Il distributore di ghiaccio e acqua può essere disattivato per
una più agevole pulizia o per evitare un uso involontario da
parte di bambini o animali domestici.
Per disattivarlo premere il pulsante finché i simboli
non risultino spenti.
Ripetere l’operazione per riaccenderlo.
E importante sapere che il produttore di ghiaccio si spegne
automaticamente quando ha terminato la produzione di ghiaccio.
Per disattivare sia il distributore di acqua che di ghiaccio
premere in contemporanea il pulsante luce ed il pulsante di
selezione ghiaccio .
La luce si spegnerà automaticamente all’attivazione della
funzione di Blocco tastiera.
NOTA:
La funzione di disattivazione del distributore di ghiaccio e di
acqua non scollega l’alimentazione elettrica dell’apparecchio,
del produttore di ghiaccio o della luce del distributore ma
disattiva semplicemente le leve del distributore.
3it33014.fm5 Page 170 Wednesday, March 13, 2002 8:04 AM
PRODUTTORE AUTOMATICO DI GHIACCIO
Consigli utili per l’uso del produttore automatico di ghiaccio
Per accendere/spegnere il produttore di ghiaccio premere il
pulsante di On/Off .
Quando la porta del comparto congelatore è aperta, si
raccomanda di mantenere libero lo sportellino che serve da
sensore per il bloccaggio del travaso di ghiaccio del
fabbricatore automatico, nel contenitore posto sulla
controporta stessa.
Per rimuovere e riposizionare il contenitore del ghiaccio:
Inserire quattro dita nell’apertura alla base del contenitore e
1.
posizionare il pollice sul pulsante di sblocco.
Tenendo la base del contenitore con entrambe le mani,
2.
premere il pulsante di sblocco e sollevare il contenitore verso
l’alto estraendolo. Non è necessario spostare il comando del
produttore di ghiaccio sulla posizione OFF. Il produttore di
ghiaccio non produce ghiaccio se il contenitore non è
installato sulla porta.
• La normale produzione di ghiaccio
serie di cubetti di ghiaccio nelle 24 ore.
consiste di circa 7-9
Per la manutenzione del contenitore di ghiaccio:
Svuotare il contenitore. Se necessario, sciogliere il ghiaccio
1.
con acqua calda.
rompere il ghiaccio nel contenitore. Ciò può danneggiare il
contenitore e il meccanismo di distribuzione.
Lavare il contenitore del ghiaccio con un detergente
2.
delicato, sciacquarlo bene e asciugarlo accuratamente.
Non utilizzare detersivi o solventi abrasivi o aggressivi.
: Non azionare il produttore di ghiaccio prima di averlo
NOTA
collegato all’alimentazione idrica.
È normale che i cubetti di ghiaccio siano attaccati per un
•
angolo. Essi tuttavia si staccano facilmente.
Il produttore di ghiaccio non funziona finché il comparto
•
congelatore non è abbastanza freddo da produrre ghiaccio.
Di solito occorre una notte.
La buona qualità dell’acqua è importante per una buona
•
qualità del ghiaccio. Le sostanze chimiche utilizzate per
addolcire l’acqua, come il sale, possono danneggiare il
produttore di ghiaccio e determinare la produzione di
ghiaccio di cattiva qualità.
Non utilizzare mai oggetti appuntiti
per
3it33014.fm5 Page 171 Wednesday, March 13, 2002 8:04 AM
PROBLEMI COMUNI DEL PRODUTTORE DI GHIACCIO
PROBLEMA CAUSA RIMEDIO
Il distributore di ghiaccio e
acqua non funziona.
La porta del comparto
congelatore è aperta.
Chiudere la porta del comparto
congelatore.
Il distributore di ghiaccio
smette di funzionare.
Ghiaccio con sapore o odore
sgradevole.
Il contenitore dei cubetti di
ghiaccio non è installato in
modo corretto.
Il distributore di ghiaccio non è
stato utilizzato per periodi
prolungati e i cubetti di ghiaccio
si sono sciolti e uniti.
La leva del distributore di
ghiaccio è rimasta premuta
troppo a lungo.
Il ghiaccio assorbe gli odori
presenti nell’aria.
Qualità dell’acqua.
Alimenti non incartati
adeguatamente.
Accertarsi che il contenitore dei
cubetti di ghiaccio sia spinto
fino in fondo.
Scuotere di tanto in tanto il
contenitore per tenere separati i
cubetti e aumentare la capienza
di conservazione. Eliminare i
cubetti vecchi e attendere la
produzione di altri cubetti.
Attendere circa 3 minuti perché
il motorino del distributore si
ripristini.
Se occorrono grosse quantità di
ghiaccio, si consiglia di
prelevarle dal contenitore di
ghiaccio e non dal distributore.
Occorre produrre ghiaccio
nuovo. Eliminare i cubetti vecchi
e attendere la produzione di
ghiaccio nuovo.
Conservare il ghiaccio in eccesso
in un contenitore con coperchio.
Per l’acqua contenente minerali
può essere necessario un filtro.
Incartare gli alimenti in modo
adeguato.
È necessario pulire il contenitore
del ghiaccio e il comparto
congelatore.
Collegamenti idraulici al
produttore di ghiaccio.
: Consumare soltanto i cubetti prodotti dal produttore di ghiaccio.
NOTA
Pulire il contenitore del ghiaccio
e il comparto congelatore.
Seguire le istruzioni per
un’alimentazione idrica
adeguata al produttore di
ghiaccio.
I primi cubetti prodotti da un
produttore di ghiaccio nuovo
possono avere un sapore
sgradevole. Eliminare i primi
cubetti e attendere la
produzione di nuovo ghiaccio.
3it33014.fm5 Page 172 Wednesday, March 13, 2002 8:04 AM
MANUTENZIONE E PULIZIA
Prima di eseguire qualsiasi operazione di manutenzione o
pulizia, disinserire sempre la spina dalla presa di corrente o
scollegare l’alimentazione elettrica.
Pulire periodicamente il comparto frigorifero e il comparto
congelatore con una spugna imbevuta di una soluzione di acqua
tiepida e aceto. Sciacquare e asciugare. Non usare mai
detergenti o abrasivi. Non pulire mai i componenti del
frigorifero con liquidi infiammabili. I vapori che si sprigionano
possono infatti causare incendi o esplosioni.
Pulire l’esterno dell’apparecchio con una spugna inumidita in
acqua tiepida.
Asciugare con un panno morbido.
Non usare pulitrici a vapore
•
Si raccomanda la pulizia del condensatore e della guarnizione.
•
: I tubi del sistema refrigerante sono situati in prossimità
NOTA
della vaschetta di sbrinamento e possono raggiungere temperature
molto elevate. Pulirli periodicamente con un aspirapolvere.
Scollegare sempre il frigorifero dall’alimentazione elettrica
prima di sostituire le lampadine.
Rimozione copertura luce cielo cella frigorifero:
Svitare la vite che fissa la copertura lampada.
•
Rimuoverla verso il basso e farla scorrere verso l’interno della
•
cella frigo.
Sostituire la lampadina con un tipo delle stesse caratteristiche
•
disponibile solo presso il ns. Centro Assistenza .
Rimontare la copertura eseguendo l’operazione all’inverso.
•
Come sostituire la lampadina superiore del comparto
congelatore:
Rimuovere lo schermo paraluce premendo le pareti laterali;
•
Sostituire la lampadina con una dello stesso tipo disponibile
•
solo presso i nostri Centri di Assistenza ed i Rivenditori
autorizzati;
Rimontare lo schermo eseguendo l’operazione all’inverso.
•
Come sostituire la lampadina inferiore dei comparti
frigorifero e congelatore (in alcuni modelli):
rimuovere lo schermo paraluce afferrandolo dalla parte
•
centrale superiore;
tirare lo schermo paraluce anteriormente e, allo stesso
•
tempo, ruotarlo leggermente su un lato;
rimuovere la lampadina bruciata e sostituirla con una dello
•
stesso tipo disponibile solo presso i nostri Centri di
assistenza e i Rivenditori autorizzati.
Per riposizionare lo schermo paraluce:
afferrare lo schermo paraluce dalla parte centrale superiore;
•
inserire le linguette su un lato dello schermo nelle
•
scanalature corrispondenti;
piegare delicatamente lo schermo paraluce al centro per
•
inserire le linguette sull’altro lato.
Come sostituire la lampadina del distributore di ghiaccio e acqua
(in alcuni modelli):
afferrare la lampadina nella cavità del distributore;
•
rimuovere la lampadina bruciata e sostituirla con una dello
•
stesso tipo disponibile solo presso i nostri Centri di
assistenza e i Rivenditori autorizzati.
3it33014.fm5 Page 173 Wednesday, March 13, 2002 8:04 AM
PRECAUZIONI IN CASO DI ASSENZE PROLUNGATE
Assenze brevi
Se il periodo di assenza è inferiore alle tre settimane, non è
necessario scollegare il frigorifero dall’alimentazione elettrica.
Consumare gli alimenti deperibili e congelare gli altri. Se il
frigorifero è provvisto di produttore automatico di ghiaccio:
spegnere il produttore;
1.
chiudere l’alimentazione idrica al produttore di ghiaccio;
2.
svuotare il contenitore dei cubetti.
3.
Assenze prolungate
Svuotare i comparti se il periodo di assenza è superiore a tre
settimane. Se il frigorifero è provvisto di produttore automatico
di ghiaccio, chiudere l’alimentazione idrica almeno un giorno
prima e spegnere il produttore appena viene prodotta l’ultima
serie di cubetti. Scollegare il frigorifero dalla presa di corrente
e pulirlo, risciacquandolo e asciugandolo accuratamente.
Fissare con nastro adesivo degli spessori di plastica o di legno
alla parte superiore di entrambe le porte, in modo da
mantenerle sufficientemente socchiuse tanto da far circolare
l’aria all’interno dei comparti. In tal modo si evita la formazione
di muffa e cattivi odori.
Traslochi
Togliere tutti gli elementi estraibili, imballarli accuratamente
•
fissandoli insieme con nastro adesivo per evitare che
sbattano uno contro l’altro o vadano persi.
Stringere le viti anteriori di livellamento.
•
Utilizzando del nastro adesivo, chiudere e sigillare entrambe
•
le porte e fissare il cavo di alimentazione all’apparecchio.
Interruzioni di corrente
In caso di interruzioni di corrente, rivolgersi all’ufficio locale
dell’azienda di erogazione dell’energia elettrica per informarsi
sulla durata dell’interruzione.
In caso di interruzioni di un massimo di 24 ore,
1.
chiuse entrambe le porte dell’apparecchio
alimenti conservati rimarranno freddi il più a lungo possibile.
In caso di interruzioni di corrente di oltre 24 ore, svuotare il
2.
comparto congelatore e sistemare gli alimenti in un
congelatore portatile dotato di serratura a chiave. Se questo
tipo di congelatore non è disponibile o non si ha a
disposizione ghiaccio artificiale pronto, cercare di consumare
prima gli alimenti maggiormente deperibili.
Non dimenticare che un congelatore completamente pieno
3.
mantiene il freddo più a lungo di uno parzialmente pieno.
Inoltre, un congelatore pieno di carne congelata mantiene la
temperatura molto più a lungo di uno contenente cibi
precotti.
Se sugli alimenti sono ancora visibili cristalli di ghiaccio, è
possibile ricongelarli senza correre alcun rischio, anche se
probabilmente il sapore e l’aroma risulteranno alterati. Se gli
alimenti sono in cattive condizioni e si ha la sensazione che
sia rischioso ricongelarli, è bene eliminarli.
tenere
. In tal modo gli
3it33014.fm5 Page 174 Wednesday, March 13, 2002 8:04 AM
GUIDA RICERCA GUASTI / ASSISTENZA
Prima di chiamare l’Assistenza....
I problemi di funzionamento sono spesso dovuti a
cause banali, che possono essere individuate e
risolte senza l’uso di attrezzi di alcun tipo.
L’apparecchio non funziona
La spina del cavo di alimentazione elettrica è
•
inserita in una presa sotto tensione con il giusto
voltaggio?
Avete controllato i fusibili della vostra
•
abitazione?
Rumori o vibrazioni
La maggior parte dei rumori rientra nella norma.
Superfici dure come il pavimento, le pareti e gli
armadi possono amplificare il rumore. Qui di
seguito vengono descritti i tipi di rumore più
comuni e le possibili
cause.
• Leggero ronzio
È possibile che sia dovuto al motore della ventola
del frigorifero e al relativo spostamento d’aria.
•Scatti
Il termostato scatta quando il frigorifero cessa di
funzionare e quando si avvia. Il timer dello
sbrinatore scatta all’inizio e alla fine del ciclo di
sbrinamento.
• Rumori di acqua
Quando il frigorifero cessa di funzionare, si può udire
per alcuni minuti un gorgoglio proveniente dalle
tubazioni. È possibile inoltre avvertire il rumore
dell’acqua di sbrinamento che cola nella vaschetta di
raccolta.
• Rumori del produttore di ghiaccio
Poiché il frigorifero è dotato di un produttore di
ghiaccio, è possibile udire un ronzio (proveniente
dalla valvola dell’acqua), il gocciolio dell’acqua e il
rumore del ghiaccio che cade nel contenitore.
Il produttore di ghiaccio non funziona:
Il congelatore ha avuto il tempo necessario per
•
raffreddarsi? Con un frigorifero nuovo può essere
necessaria una notte.
Il pulsante ON/OFF del produttore di ghiaccio è
•
in posizione di ON ?
La valvola dell’acqua è aperta? Arriva acqua al
•
produttore di ghiaccio?
Sul frigorifero è installato un filtro dell’acqua?
•
Il filtro può essere ostruito oppure non
correttamente installato. Controllare dapprima
le istruzioni di installazione del filtro per
accertarsi che sia stato inserito correttamente e
non sia ostruito. Se il problema non dipende
dall’installazione o dall’ostruzione, rivolgersi a
personale qualificato o a un tecnico.
Presenza di acqua nella vaschetta di sbrinamento:
È normale quando il clima è caldo e umido. La
•
vaschetta può riempirsi anche fino a metà.
Assicurarsi che il frigorifero sia livellato in modo
da evitare la fuoriuscita dell’acqua dalla vaschetta.
I bordi dell’armadio dell’apparecchio a contatto
con la guarnizione della porta sono caldi al tatto:
È normale quando il clima è caldo e il
•
compressore è in funzione.
La luce non funziona:
Avete controllato i fusibili della vostra abitazione?
•
La spina del cavo di alimentazione elettrica è
•
inserita in una presa sotto tensione con il giusto
voltaggio?
La lampadina è bruciata?
•
Lampadina bruciata:
1.Staccare sempre la spina dell’apparecchio.
2.Vedere capitolo “Manutenzione e Pulizia”.
Il motore rimane apparentemente in funzione
troppo a lungo:
Il condensatore è libero da polvere e lanugine?
•
Le porte sono chiuse correttamente?
•
Le guarnizioni delle porte sono perfettamente a
•
tenuta?
Quando il clima è caldo o la stanza è riscaldata,
•
è normale che il motore funzioni più a lungo.
Se la porta è rimasta aperta a lungo o se sono state
inserite grandi quantità di alimenti, il motore
rimane in funzione più a lungo per raffreddare
l’interno dell’apparecchio.
3it33014.fm5 Page 175 Wednesday, March 13, 2002 8:04 AM
Da ricordare
Il tempo di funzionamento del motore dipende da
diversi fattori: numero di aperture dalle porte,
quantità di alimenti conservati, temperatura del
locale, regolazione dei termostati.
Se, dopo aver eseguito i suddetti controlli, il vostro
apparecchio continua a non funzionare
correttamente, contattate il Servizio Assistenza,
illustrando chiaramente il problema e comunicando
il tipo e il numero di serie dell’apparecchio (riportati
sulla targhetta matricola).
La temperatura del frigorifero è troppo alta
• I comandi del frigorifero sono regolati
correttamente?
• Sono state introdotte grandi quantità di
alimenti nel comparto frigorifero o congelatore?
• Controllare che le porte non vengano aperte troppo
spesso.
• Verificare che le porte si chiudano
perfettamente.
• Assicurarsi che i convogliatori d’aria all’interno
del comparto non siano ostruiti impedendo la
circolazione dell’aria fredda.
Accumulo di umidità
• Verificare che i convogliatori d’aria all’interno
del comparto non siano ostruiti impedendo la
corretta circolazione dell’aria.
• Accertarsi che gli alimenti siano confezionati
adeguatamente. Asciugare i contenitori bagnati
prima di introdurli nel frigorifero.
• Controllare che le porte non vengano aperte
troppo spesso. Aprendo la porta, l’umidità
contenuta nell’aria esterna entra nel frigorifero.
Quanto più spesso si apre la porta, tanto più
rapido sarà l’accumulo di umidità, specialmente
se il locale stesso è molto umido.
• Se il locale in cui è installato l’apparecchio è
molto umido, è normale che all’interno del
frigorifero si accumuli umidità.
• Dopo lo sbrinamento automatico, è normale che
si formino delle goccioline d’acqua sulla parete
posteriore.
Le porte non si chiudono o non si aprono
correttamente
• Controllare che non vi siano involucri di alimenti
che bloccano la porta.
• Verificare che le vaschette, le mensole, i cassetti
o il generatore di ghiaccio non siano posizionati
in modo scorretto.
• Controllare che le guarnizioni delle porte non
siano sporche o appiccicose.
• Assicurarsi che l’apparecchio sia livellato.
3it33014.fm5 Page 176 Wednesday, March 13, 2002 8:04 AM
SISTEMA DI FILTRAGGIO E DI MONITORAGGIO
DELL’ACQUA (SU ALCUNI MODELLI)
Spia del filtro dell’acqua
La spia del filtro dell’acqua indica quando occorre sostituire la
cartuccia del filtro dell’acqua. Essa è situata sul pannello
comandi. Quando la luce verde diventa gialla, significa che
entro breve sarà necessario sostituire la cartuccia (il filtro è
stato usato al 90% della sua durata). Si raccomanda di
sostituirla quando la spia del filtro dell’acqua diventa rossa.
Oppure quando il flusso d’acqua e di ghiaccio si riduce
notevolmente (vedere “Sostituzione della cartuccia del filtro
dell’acqua” di seguito in questa sezione).
NOTA: Non utilizzare acqua microbiologicamente impura o
di qualità incerta non adeguatamente depurata a monte o a
valle dell’impianto.
Dopo aver sostituito la cartuccia, ripristinare la spia del filtro
dell’acqua premendo il relativo interruttore per circa 3 secondi.
Quando il sistema è ripristinato, la spia rossa passa al colore
verde.
Sostituzione della cartuccia del filtro dell’acqua
Il filtro dell’acqua è situato al di sotto dello sportello del
comparto congelatore.
Individuare il cappuccio della cartuccia del filtro dell’acqua
1
sulla griglia base anteriore al di sotto dello sportello del
comparto congelatore. Ruotare il cappuccio in senso
antiorario fino a portarlo in posizione verticale e sfilare
cappuccio e cartuccia filtro attraverso la griglia base.
: Poiché la cartuccia contiene acqua, è possibile che si
NOTA
verifichino fuoriuscite.
Rimuovere il cappuccio sfilandolo dall’estremità della vecchia
2
cartuccia. Il cappuccio si sfila verso destra o verso sinistra.
NON GETTARE IL CAPPUCCIO.
Estrarre la nuova cartuccia dalla confezione e togliere la
3
protezione dagli o-ring.
Inserire il cappuccio sulla nuova cartuccia come indicato.
4
Mantenendo il cappuccio in posizione verticale, premere la
5
nuova cartuccia nella griglia base fino all’arresto. Ruotare il
cappuccio della cartuccia in senso orario fino a portarlo in
posizione orizzontale.
FAR SCORRERE ACQUA ATTRAVERSO IL DISTRIBUTORE FINO A
6
QUANDO IL FLUSSO RISULTA LIMPIDO (circa 9-14 litri oppure
per 6-7 minuti). In tal modo si pulisce l’impianto e si elimina
l’aria dalle tubazioni.
: Durante l’eliminazione dell’aria dall’impianto, possono
NOTA
verificarsi fuoriuscite di acqua dal distributore.
Ordinazione dei filtri di ricambio
Per ordinare altre cartucce per il filtro dell’acqua, rivolgersi al
rivenditore autorizzato Whirlpool.
1
2
3
4
5
3it33014.fm5 Page 177 Wednesday, March 13, 2002 8:04 AM
ROTTAMAZIONE DEL FRIGORIFERO
Esiste sempre il pericolo che i bambini possano rimanere
intrappolati all’interno del frigorifero con il rischio di
soffocamento. Un frigorifero rottamato o abbandonato può
essere pericoloso per un bambino, anche se lasciato incustodito
solo per pochi giorni. Prima di rottamare il frigorifero o il
congelatore:
Rimuovere le porte.
•
Lasciare i ripiani in posizione, in modo che i bambini non
•
possano accedere facilmente all’interno del frigorifero.
3it33014.fm5 Page 178 Wednesday, March 13, 2002 8:04 AM

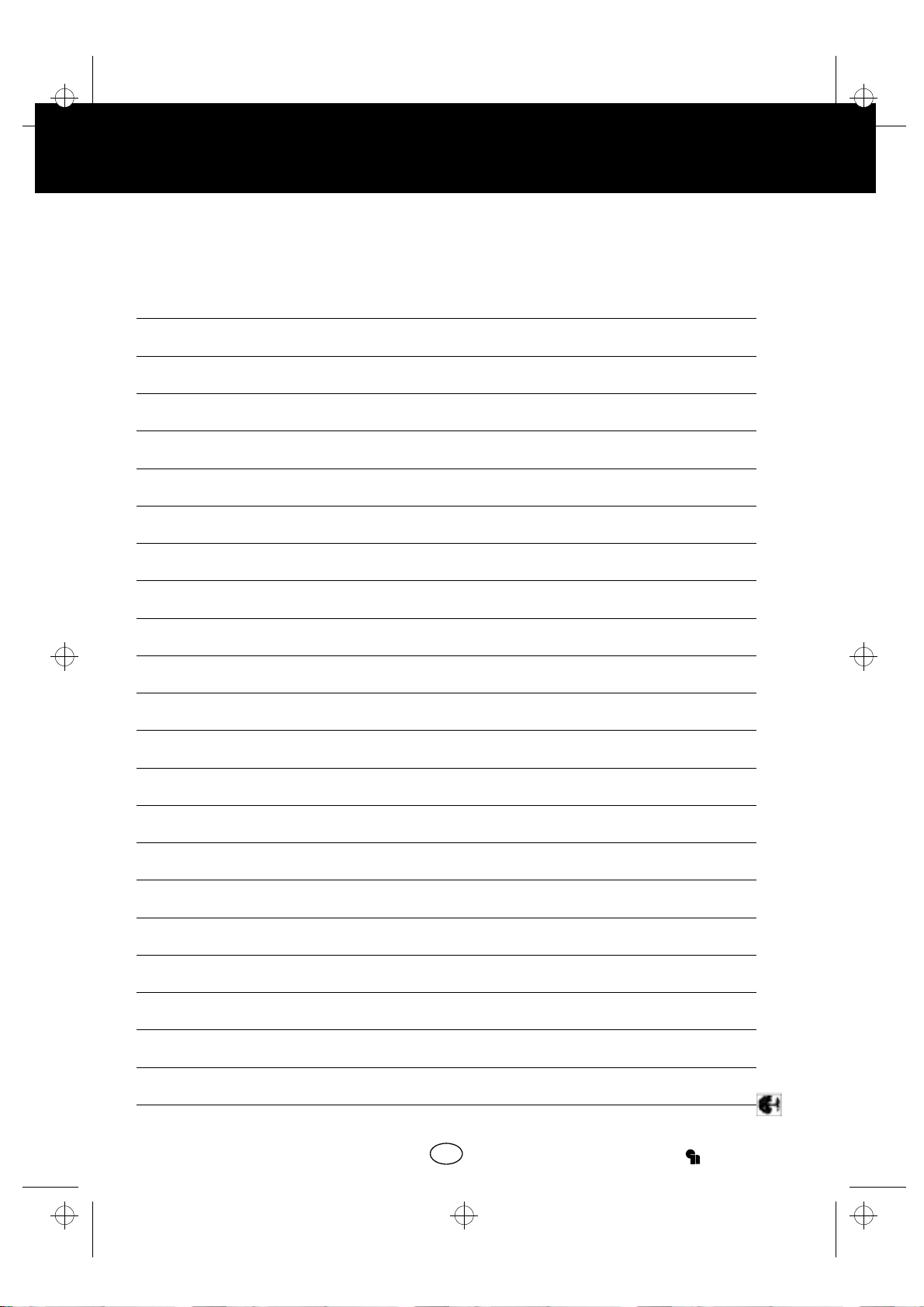

NOTES
3it33014.fm5 Page 179 Wednesday, March 13, 2002 8:04 AM
NOTES
5019 337 33014
Ecological Paper
Printed in Italy
I
1/0302
Loading...
