Whirlpool S20C CSS31-1, S20B TSS21-A/G, S20E FII23-A, S20B TSB21-A/G, S20E RWW2V-A/G INSTALLATION [cz]

3da33085.fm Page 224 Wednesday, February 11, 2004 5:35 PM

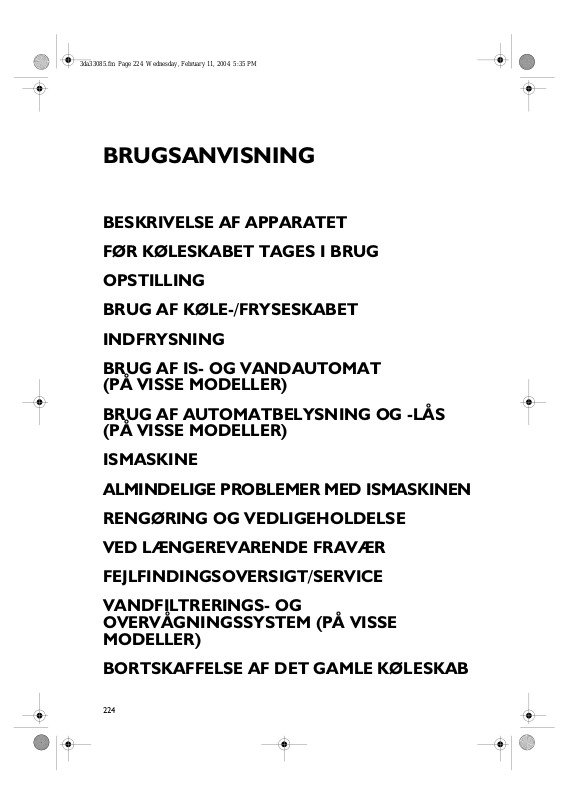

BRUGSANVISNING

BESKRIVELSE AF APPARATET
FØR KØLESKABET TAGES I BRUG
OPSTILLING
BRUG AF KØLE-/FRYSESKABET
INDFRYSNING
BRUG AF IS- OG VANDAUTOMAT

(PÅ VISSE MODELLER)
BRUG AF AUTOMATBELYSNING OG -LÅS

(PÅ VISSE MODELLER)
ISMASKINE
ALMINDELIGE PROBLEMER MED ISMASKINEN
RENGØRING OG VEDLIGEHOLDELSE
VED LÆNGEREVARENDE FRAVÆR
FEJLFINDINGSOVERSIGT/SERVICE
VANDFILTRERINGS- OG

OVERVÅGNINGSSYSTEM (PÅ VISSE
MODELLER)

BORTSKAFFELSE AF DET GAMLE KØLESKAB

224

3da33085.fm Page 225 Wednesday, February 11, 2004 5:35 PM

BESKRIVELSE AF APPARATET

Fryseafdeling

S.

Automatisk ismaskine

T.

Trådhylder

U.

Nederste skuffe (på visse modeller)

V.

Høj skuffe

W.

Isterningbakke

X.

Hylde i fryserdør

Y.

Hylder i fryserdør

Z.

Øverste indvendige belysning (og nederste på
visse modeller)

Køleafdeling

A.

Indvendig belysning

B.

Midterbelysning (på visse modeller)

C.

Justérbar hylde

D.

Skuffelåg

E.

Skuffe (på visse modeller)

F.

Grøntsagsskuffe

G.

Grøntsagsskuffens fugtighedskontrol

H.

Kødskuffe

I.

Kødskuffens fugtighedskontrol

L.

Rum

M.

Dørhylde (med flaskestopper kun på visse
modeller)

N.

Dørhylde 2 l (med flaskestopper kun på visse
modeller)

O.

Dørhylde 0,75 l

P.

Hyldeadskiller (på visse modeller)

Q.

Æggebakke

R.

Vandfilter (på visse modeller)

225

3da33085.fm Page 226 Wednesday, February 11, 2004 5:35 PM

FØR KØLESKABET TAGES I BRUG

•

Kontrollér, at apparatet ikke er beskadiget, og
at dørene lukker helt tæt. Eventuelle skader
skal anmeldes til forhandleren inden for 24
timer fra leveringen.

•

Emballagen kan genbruges og er mærket med
genbrugssymbolet .

•

Apparatet er lavet af genbrugsmaterialer. Ved
bortskaffelse skal lokale miljøregulativer
overholdes. For at undgå risikoen for at blive
lukket inde og eller kvalt er

det forbudt børn at lege ved eller gemme sig
inden i køleskabet. Ved bortskaffelsen gøres
skabet ubrugeligt ved at fjerne dørene og klippe
netledningen af. Apparatet må ikke efterlades i
miljøet, men skal sendes til specielle
affaldsstationer til opsamling af kølevæske.

•

Sørg for, at montering og eltilslutning udføres af
en autoriseret tekniker i henhold til
producentens anvisninger og lokale
sikkerhedsregulativer.

Overensstemmelseserklæring

• Dette apparat er beregnet til opbevaring af
madvarer, og det er fremstillet i
overensstemmelse med EF-direktiv nr.
89/109/EØF.

• Apparatet er designet, produceret og
markedsført i overensstemmelse med:

Advarsler og generelle råd

• Brug kun køleskabet til opbevaring af friske madvarer og
fryseren kun til opbevaring af frostvarer, til indfrysning af friske
varer samt til fremstilling af isterninger.

• Efter opstillingen kontrolleres det, at apparatet ikke står
oven på elkablet.

• Glasflasker med væsker må ikke anbringes i fryseren, da de
kan springe.

• Isterninger og sodavandsis må ikke indtages umiddelbart
efter, at de er taget ud af fryseren, da de kan give
frostskader.

• Før enhver form for vedligeholdelse eller rengøring skal
stikket tages ud af stikkontakten, eller strømmen afbrydes
på hovedafbryderen.

•

Opbevar og/eller brug aldrig benzin eller andre brændbare
væsker/dampe i nærheden af dette eller andet
køkkenudstyr. Dampene kan starte en brand eller en
eksplosion.

•

OPSTILLING

•

Sørg for, at skabet ikke opstilles i nærheden af en varmekilde.

•

Placér det i et tørt rum med tilstrækkelig udluftning.

•

Der skal være mindst 1 cm fri plads på begge sider og over
skabet, for at sikre tilstrækkelig ventilation.

•

Rengør skabet indvendigt, før det tages i brug.

•

Lad skabet stå (lad være med at flytte det) i mindst 1 time,
inden det sluttes til strømforsyningen.

•

Apparatet skal være sluttet til en vandforsyning, der giver
drikkevand eller kemisk renset vand.

•

Opstil skabet på et plant gulv, som kan modstå vægten, og på
et passende anvendelsessted.

•

Brug ikke skabet på steder, hvor rumtemperaturen kan falde
til under 13°C.

•

Være forsigtig i forbindelse med flytninger, så gulvet ikke
bliver beskadiget (f. eks. parketgulv).

- Sikkerhedskravene i
Lavspændingsdirektivet 73/23/EØF.

- Beskyttelseskravene i EMC-direktivet
89/336/EØF, ændret ved EF-direktiv
93/68/EØF.

Dette apparat indeholder ikke CFC-gasser.
For yderligere oplysninger, se apparatets
typeplade.

226

3da33085.fm Page 227 Wednesday, February 11, 2004 5:35 PM

BRUG AF KØLE-/FRYSESKABET

•

Slut apparatet til strømforsyningen og vandforsyningen
(se installationsvejledningen).

•

Når apparatet sluttes til elnettet, vises der to streger på
fryseafdelingens display, indtil den optimale temperatur nås.
Køleafdelingens display viser +5 °C. Denne temperatur er
forudindstillet på fabrikken.

•

Den røde kontrollampe blinker, og der høres et lydsignal,
indtil produktet har opnået den optimale temperatur for
opbevaring af madvarer.

•

Tryk på knappen Reset for at stoppe lydsignalet.

•

Den røde kontrollampe holder op med at blinke, når
fryseren når en temperatur, der er under niveauet for
opbevaring af madvarer. Nu kan man anbringe madvarerne i
fryseafdelingen.

•

Efter igangsætningen går der ca. 40 minutter, før der nås en
passende opbevaringstemperatur for en normalt fyldt
køleafdeling.

VIGTIGT

inden det er helt koldt, kan madvarerne blive ødelagt. Selvom
kontrollerne stilles på en indstilling, der er koldere end den
anbefalede, vil dette ikke give en hurtigere nedkøling.

•

Man må ikke anbringe madvarer i nærheden af luftudtagene i
køleafdelingen.

•

En indbygget kontrol af ydre fugtighed sikrer mod
fugtansamling langs kanterne af skabets ydersider. Vær ikke
bekymret, hvis disse kanter undertiden føles varme.

•

Det indvendige lys tænder, når dørene åbnes.

: Hvis der lægges madvarer i køle-/fryseskabet,

227

3da33085.fm Page 228 Wednesday, February 11, 2004 5:35 PM

Vejledning i valg af funktionerne på køle-/fryseskabets og is-og vandautomatens
betjeningspanel

Standby

Når der trykkes på knappen , går apparatet i standby.
Funktionen stopper for driften af både køle- og
fryseafdelingen.
To grønne punkter på hvert display bekræfter, at apparatet står i
standby.
Driften af skabet genoptages ved atter at trykke på knappen,
indtil de tidligere indstillede temperaturer vises på de to
display.
Når apparatet står i standby, er lysene i køle-og
fryseafdelingen slukket.
Husk, at funktionen ikke afbryder strømmen til køle-/fryseskabet.

Lynindfrysning

Denne funktion skal aktiveres, før den planlagte indfrysning af
friske madvarer. Funktionen startes, når der trykkes på
knappen, der derefter lyser gult. Funktionen stoppes
automatisk efter 24 timer. Den kan desuden stoppes manuelt
ved at trykke på knappen igen.

Når funktionen er aktiveret, skal skydeknappen på kødskuffen
stilles i positionen “grøntsager”.

Display for fryseafdelingen

Viser den valgte temperatur i fryseafdelingen.
Den valgte temperatur bliver gemt i hukommelsen, og den
genoprettes automatisk efter en eventuel strømafbrydelse,
eller hvis skabets drift bliver afbrudt ved valg af knappen

Standby.

Valg og regulering af temperaturen i fryseafdelingen

Temperaturen kan ændres ved at trykke på knapperne , til
den ønskede temperatur vises på displayet.

Display for køleafdelingen

Viser den valgte temperatur i køleafdelingen.
Den valgte temperatur bliver gemt i hukommelsen, og den

genoprettes automatisk efter en eventuel strømafbrydelse,
eller hvis skabets drift bliver afbrudt ved valg af knappen
Standby.

Valg og regulering af temperaturen i køleafdelingen

Temperaturen kan ændres ved at trykke på knapperne , til
den ønskede temperatur vises på displayet.

Lynnedkøling

Starter og viser tilstanden af funktionen Fast Cooling, der er
beregnet til at fremskynde nedkølingen af friske madvarer,
der anbringes i køleafdelingen. Funktionen startes med et tryk
på knappen, der derefter lyser gult, og den stopper
automatisk efter ca. 6 timer. Funktionen kan desuden stoppes
manuelt ved at trykke på knappen igen.

228

3da33085.fm Page 229 Wednesday, February 11, 2004 5:35 PM

Vejledning i valg af funktionerne på køle-/fryseskabets og is-og vandautomatens
betjeningspanel

Længerevarende fravær

Denne funktion stopper kølingen i køleafdelingen i tilfælde af
længerevarende fravær. Funktionen startes ved tryk på ,
der derefter lyser gult.
På displayet erstattes angivelsen af temperaturen af et grønt
punkt. Kølingen i køleafdelingen genoptages, når der trykkes
på knappen

Vigtigt:

Når funktionen er startet, skal letfordærvelige varer fjernes fra
køleskabet, og døren skal holdes lukket.

Signalering for åben fryserdør/køleskabsdør

Symbolet for køleskabsdøren eller fryserdøren lyser grønt,
når en eller begge døre åbnes.

igen.

Alarmer

Disse indikationer meddeles ved hjælp af lydsignaler og
kontrollamper.
Lydsignalet stoppes ved tryk på knappen .

Temperaturalarm for fryser

Der lyder et lydsignal, og den røde kontrollampe lyser,
samtidigt med at temperaturangivelsen på displayet erstattes
af to streger.
Alarmen aktiveres:

•

Når apparatet sluttes til elnettet for første gang, eller når
der har været slukket for apparatet i længere tid.

•

Når frysertemperaturen er for høj (varm).

•

Når der er påfyldt en større mængde varer til indfrysning
end angivet på typepladen.

•

Når fryserens dør har stået for længe åben.

Alarm for strømafbrydelse

På fryserens display blinker den højeste temperatur, der
forekom under strømafbrydelsen.
Samtidigt lyser den røde kontrollampe, og der høres et
lydsignal.
Alarmen aktiveres:

•

Når der forekommer en længerevarende strømafbrydelse,
så temperaturen i fryseren stiger så meget, at der ikke
længere kan garanteres en korrekt opbevaring af
madvarerne.

Sådan stoppes alarmfunktionen:

•

Tryk på Reset-knappen .

•

Den tidligere indstillede temperatur vises på displayet.

Bemærk

Det anbefales at kontrollere madvarernes
opbevaringstilstand i både fryse- og køleafdelingen før
genindfrysning eller tilberedning af varerne!

Driftsalarmer

Tilkald service fra Whirlpool, hvis der høres et lydsignal, og
der vises bogstaver på displayet.

229

3da33085.fm Page 230 Wednesday, February 11, 2004 5:35 PM

Vejledning i valg af funktionerne på køle-/fryseskabets og is-og vandautomatens
betjeningspanel

Alarm for åben fryserdør/køleskabsdør

Symbolet for køleskabsdøren / fryserdøren (eller begge)
lyser (grøn kontrollampe), samtidigt med at der høres et
lydsignal, og den røde kontrollampe lyser.
Alarmen aktiveres:

•

Når den ene eller begge dørene står åben/åbne i mere end
2 minutter. Hvis døren stadig står åben efter yderligere

2 minutter, starter lydsignalet igen.
Sådan stoppes alarmen:
Luk døren/dørene, eller tryk på Reset-knappen .

Låsning af betjeningspanel

Denne funktion gør det muligt at undgå utilsigtede ændringer
af indstillinger eller slukning af apparatet.

•

Låsning af betjeningspanelet foretages ved at trykke

samtidigt på knappen for lynindfrysning til venstre på

panelet og knappen for lynnedkøling til højre på panelet

i ca. 3 sekunder, til den gule kontrollampe lyser, og der

høres et lydsignal.

•

Betjeningspanelet låses op ved at følge den samme

procedure, til den gule kontrollampe slukker.

230

3da33085.fm Page 231 Wednesday, February 11, 2004 5:35 PM

Vejledning i valg af funktionerne på køle-/fryseskabets og is-og vandautomatens
betjeningspanel

Ismaskinen on/off

Funktionen starter og/eller stopper fremstillingen af is.

Val g af istype

Funktionen er aktiv, når symbolet lyser. Når der trykkes på
knappen, bliver det muligt at vælge symbolet for den istype,
der ønskes (isterninger eller knust is). Det valgte symbol
lyser gult.

Lys

Funktionen aktiveres / deaktiveres, når der trykkes på den
tilhørende knap, eller samtidigt med at der trykkes på en af
de to automatarme (vand, is). Funktionen gør det muligt at
anvende automaten, når det er mørkt.

Låsning af ismaskinens betjeningspanel

Denne funktion gør det muligt at deaktivere is- og
vandautomaten for nem rengøring eller for at forhindre, at
børn eller kæledyr ved et uheld aktiverer den.
Låsningen foretages ved samtidigt at trykke på knappen
“Icemode” og knappen “ i 3 sekunder, til symbolet

og lydsignalet aktiveres.
Hvis der trykkes på en knap, når betjeningspanelet er låst, vil
der lyde et lydsignal, og det gule lys vil blinke .
Gentag ovenstående for at aktivere funktionen igen.

BEMÆRK

køle-/fryseskabet, til ismaskinen eller til belysningen.
Den deaktiverer blot automatarmene.

: Låsefunktionen slukker ikke for strømmen til

231

3da33085.fm Page 232 Wednesday, February 11, 2004 5:35 PM

Vejledning i valg af funktionerne på køle-/fryseskabets og is-og vandautomatens
betjeningspanel

Vandfilterets kontrollampe (hvis den findes)

Vandfilterets kontrollampe angiver, hvornår filterpatronen
skal udskiftes.
Når den grønne kontrollampe bliver gul, er det en angivelse
af, at det er ved at være på tide at skifte filterpatronen (90%
af filterets levetid er gået).
Det anbefales, at filterpatronen udskiftes, når kontrollampen
skifter til rød.
Når filterpatronen er skiftet ud, skal man nulstille
vandfilterets kontrollampe ved at trykke på afbryderen
i 3 sekunder.
Kontrollampen skifter fra rød til grøn, når systemet er
nulstillet.

Levering af vand

Leveringen af vand starter, når der trykkes et glas mod
vandautomatarmen, og leveringen ophører, når glasset
fjernes. Samtidigt tænder lyset i automaten. Lyset slukker,
når automatarmen slippes.
Hold glasset helt op mod vandautomatåbningen, så vandet
ikke løber uden for glasset. Vandbeholderen sidder bag de to
nederste skuffer i køleafdelingen.

BEMÆRK:

Uanset hvor hårdt der trykkes, leveres vandet med samme
hastighed og mængde.

232

3da33085.fm Page 233 Wednesday, February 11, 2004 5:35 PM

Udtagning og omplacering af de justerbare hylder

Hylderne kan placeres efter ønske.
Glashylderne er stærke nok til flasker, mælkekartoner og tunge

madvarer. Pas dog på ikke at sætte dem meget hårdt ned på
hylderne.

Sådan fjernes hylderne:
Træk hylden udad, til den stopper, løft den, og fjern den.

Udtagning af frugt-/grøntsagsskuffen eller kødskuffen:

•

Træk skuffen ud, til den stopper.

•

Placér den ene hånd under skuffen, løft og træk ud.

•

Skuffen går fri af skinnerne og kan trækkes længere ud.

•

For at kunne tages helt ud skal skuffen drejes: forenden opad,
bagenden nedad.

Udtagning af skuffens glaslåg

•

Løft rammens forende ca. 10 cm, og løft derefter med den
anden hånd rammens bagende. Træk herefter ud.

Sådan genmonteres låget

•

Indsæt rammens bagside i støtterne i køleskabsvæggene, og
sænk rammen på plads.

Kødskuffens temperaturkontrol

•

Den kolde luft cirkulerer ind i kødskuffen gennem en åbning
mellem køleafdelingen og fryseafdelingen. Dette medvirker til
at gøre kødskuffen koldere end resten af køleskabet.
Luftgennemstrømningen kan reguleres med skydekontrollen.

•

Hvis der skal opbevares grøntsager i kødskuffen, skal man
skyde kontrollen helt til venstre til positionen for grøntsager.
På den måde får grøntsagerne ikke frostskader.

•

Når funktionen lynindfrysning er aktiveret, skal skydeknappen
stilles i positionen “grøntsager”.

233

3da33085.fm Page 234 Wednesday, February 11, 2004 5:35 PM

Fugtighedskontrol i frugt-/grøntsagsskuffen

•

Kontrollen kan sættes i en vilkårlig position mellem den
laveste indstilling og den højeste .

•

I position fjernes fugtig luft fra skuffen for bedre
konservering af frugt og grøntsager med skræl.

•

I position bevares fugtigheden i skuffen for bedre
beskyttelse af bladgrøntsager.

Udtagning af kurvene i fryseafdelingen

•

Træk kurven udad, til den stopper.

•

Løft forenden, så kurven frigøres fra holderen.

•

Træk kurven helt ud.

Udtagning af isbeholderen

•

Tryk på knappen nederst på siden af isbeholderens bund.

•

Løft beholderen op og ud af bunden. Tøm isbeholderen.

•

Sæt isbeholderen på plads på fryseafdelingens dør.

234

3da33085.fm Page 235 Wednesday, February 11, 2004 5:35 PM

INDFRYSNING

I fryseafdelingen, der er mærket med symbolet , kan frosne
madvarer opbevares, og friske eller tilberedte madvarer kan
indfryses. Det er desuden muligt at lave isterninger i
fryseafdelingen. Fryserdøren, der er mærket med symbolet **, er
særlig velegnet til opbevaring af is og frostvarer, der snart skal
anvendes.

Den maksimale mængde madvarer, der kan indfryses i løbet af 24
timer ved en rumtemperatur på 25°C, er angivet på typepladen i
køleafdelingen.

Det anbefales at trykke på knappen for lynindfrysning for at
opnå en korrekt indfrysning. 24 timer senere anbringes de
madvarer, der skal indfryses, på den øverste hylde i
fryseafdelingen. Indfrysning af friske madvarer og automatisk
isfremstilling kan ikke ske samtidigt.
Husk derfor at stoppe den automatiske ismaskinefunktion ved at
trykke på On/Off-knappen foran på is-og vandautomatens
betjeningspanel.

•

Se betjeningsvejledningen i afsnittet “Ismaskine”.

•

Når funktionen lynindfrysning er aktiveret, skal skydeknappen
stilles i positionen “grøntsager”.

235

3da33085.fm Page 236 Wednesday, February 11, 2004 5:35 PM

BRUG AF IS- OG VANDAUTOMAT
(PÅ VISSE MODELLER)

Fryseren er udstyret med en isautomat, der kan levere
isterninger og knust is. Når skabet sluttes til elforsyningen, er
ismaskinen aktiv og indstillet på funktionen “Isterninger”.
Funktionens symbol lyser gult. Hvis der ønskes knust is, skal man
trykke på knappen med symbolet for knust is, indtil symbolet
lyser. Kontrolknapperne er designet, så de er nemme at bruge
og rengøre.

Levering af is:

1.

Tryk på knappen for den ønskede istype.

2.

Tryk et solidt glas mod isautomatarmen. Hold glasset helt op
mod isautomatåbningen, så isen ikke falder uden for glasset

3.

Der skal trykkes let mod armen for at aktivere isautomaten.
Uanset hvor hårdt der trykkes, leveres isen med samme
hastighed og mængde.

4.

Fjern glasset langsomt for at stoppe leveringen af is uden at
spilde.

5.

Det anbefales altid at anvende solide glas ved leveringen af is.

BEMÆRK:

De første få isterninger kan have afsmag. Smid disse isterninger væk.
Isen leveres fra isautomatbeholderen i fryseafdelingen. Når der
trykkes på den udvendige automatarm, åbnes en lem mellem
isbeholderen og automaten. Når glasset fjernes fra armen,
lukker lemmen.
Isautomaten fungerer ikke, når døren til fryseafdelingen er åben.
Store mængder isterninger bør tages direkte i beholderen, ikke
via isautomaten.
Knust is fremstilles ved, at isterningerne knuses, lige inden de
forlader isautomaten. Derfor kan det vare lidt tid, inden der
kommer knust is. Det er normalt, at der kommer støj fra
isknuseren, og stykkerne kan have forskellig størrelse.
Når der skiftes fra knust is til isterninger, vil isautomaten levere
en smule knust is sammen med de første isterninger.
Efter start af køle-/fryseskabet varer det normalt et halvt døgn
(natten over), inden de første isterninger er klar.

•

Hvis der ikke kommer noget ud, når der trykkes på
automatarmen, kan man skifte valg fra isterninger til knust is
eller omvendt, (se tegningen) så eventuelle isblokke fjernes.

•

Hvis der stadig ikke kommer noget ud af automaten, kan man
vente nogle minutter og gentage forsøget.

•

Hvis der skulle forekomme kondens i is-/vandautomatens
område, skal man trykke på afbryderen (mærket med A på
figuren) for at aktivere antikondensmekanismen.

236

3da33085.fm Page 237 Wednesday, February 11, 2004 5:35 PM

Levering af vand:

Det anbefales at smide de første glas vand væk efter
igangsætningen af vandautomaten.

Dette bør gentages, hver gang vandautomaten ikke har været
brugt i længere tid.
Tryk et glas let mod automatarmen, så glassets kant befinder sig
helt op mod vandautomatåbningen. Fjern glasset langsomt for at
stoppe leveringen af vand uden at spilde.
Uanset hvor hårdt der trykkes, leveres vandet med samme
hastighed og mængde.

BRUG AF AUTOMATBELYSNING OG -LÅS
(PÅ VISSE MODELLER)

Is-og vandautomaten er udstyret med belysning, så den kan
anvendes, når det er mørkt.

Lyset kan tændes og slukkes ved at trykke på knappen midt
på betjeningspanelet.
Is- og vandautomaten kan deaktiveres for nem rengøring eller
for at forhindre, at børn eller kæledyr ved et uheld aktiverer
den.

Deaktivér automaten ved at trykke på knappen , til
symbolerne slukker.

Man genaktiverer automaten ved at gentage ovenstående.
Ismaskinen standser automatisk, når fremstillingen af is er færdig.
Is- og vandautomaten deaktiveres ved samtidigt at trykke på
lysknappen og knappen for valg af istype.
Når funktionen Låsning af betjeningspanel aktiveres, slukker

lyset automatisk.

BEMÆRK:

Deaktiveringen af is- og vandautomaten frakobler ikke
strømforsyningen til skabet, til ismaskinen eller til lyset, det er
kun automatarmene, der deaktiveres.

237

3da33085.fm Page 238 Wednesday, February 11, 2004 5:35 PM

ISMASKINE

Nyttige tips vedrørende ismaskinen

Der tændes/slukkes for ismaskinen ved at trykke på knappen
On/Off .
Når fryseafdelingens dør er åben, anbefales det, at man ikke
blokerer for lemmen til isautomaten i fryseafdelingens dør, da
den virker som føler for levering af is.

For at fjerne og genindsætte isbeholderen:

1.

Anbring fire fingre i åbningen i beholderens bund, og lad
tommelfingeren hvile på udløserknappen.

2.

Tryk på udløserknappen, mens beholderen holdes med begge
hænder, og løft den op og ud. Det er ikke nødvendigt først at
stille kontrolknappen på OFF. Ismaskinen fremstiller ikke is,
når beholderen ikke sidder i døren.

• Normal isfremstilling

giver ca. 7-9 portioner på et døgn.

Vedligeholdelse af isbeholderen:

1.

Tøm isbeholderen. Brug om nødvendigt varmt vand til
smeltning af isen.

genstande

beskadige isbeholderen og automatmekanismen.

2.

Vask isbeholderen med et mildt rengøringsmiddel, skyl, og tør
godt efter.
Der må ikke anvendes kraftige eller slibende rengøringsmidler
eller opløsningsmidler.

BEMÆRK

vandforsyningen.

•

Det er normalt, at isterningerne klæber sammen i hjørnerne.
Men de er nemme at brække fra hinanden.

•

Ismaskinen fungerer først, når fryseafdelingen er kold nok til
at kunne producere is.
Lad den arbejde natten over.

•

En god vandkvalitet er en forudsætning for en god iskvalitet.
Vandblødgørende kemikalier, som f.eks. salt, kan skade
isautomaten og medføre dårlig iskvalitet.

: Start ikke isautomaten, før den er sluttet til

Anvend aldrig spidse eller skarpe

til at fjerne isen i beholderen med. Det kan

238

3da33085.fm Page 239 Wednesday, February 11, 2004 5:35 PM

ALMINDELIGE PROBLEMER MED
ISMASKINEN

PROBLEM ÅRSAG LØSNING

Automaten fungerer ikke. Døren til fryseafdelingen er åben.

Luk døren til fryseafdelingen.

Isbeholderen er ikke korrekt
monteret.

Isautomaten holder op med at
fungere.

Is med afsmag eller lugt. Is absorberer lugte.

Automaten har ikke været brugt
i længere tid, hvilket har
forårsaget en sammensmeltning
af isterningerne.

Der er blevet trykket for længe
på isautomatarmen.

Vandkvalite t.

Madvarer ikke korrekt pakket
ind.

Isbeholderen og/eller
fryseafdelingen skal måske
rengøres.

Sørg for, at isbeholderen er
skubbet helt ind.

Ryst beholderen regelmæssigt
for at holde isterningerne adskilt,
samt for at øge
opbevaringskapaciteten. Smid
gamle isterninger væk, og lav en
ny beholdning.

Vent ca. 3 minutter på, at
automatmotoren nulstilles.
Større mængder is bør hentes
direkte fra beholderen, ikke via
automaten.

Ny is bør fremstilles. Smid den
gamle is væk, og lav en ny
portion.

Gem overskydende is i en lukket
beholder.

Vand, der indeholder mineraler,
kan kræve anvendelse af et filter.

Pak madvarerne ordentligt ind.

Rengør isbeholderen og
fryseafdelingen.

Følg anvisningerne vedrørende
korrekt vandforsyning til
ismaskinen.

BEMÆRK

Rør/slanger til ismaskinen

: Brug kun isterninger fra ismaskinen.

De første få produktioner af is på
en ny ismaskine kan have en
afsmag. Smid den gamle is væk,
og lav en ny portion.

239

3da33085.fm Page 240 Wednesday, February 11, 2004 5:35 PM

RENGØRING OG VEDLIGEHOLDELSE

Før enhver form for rengøring eller vedligeholdelse skal
strømmen afbrydes, og stikket tages ud af stikkontakten.

Rengør køle- og fryseafdelingerne regelmæssigt med en svamp
fugtet med en opløsning af lunkent vand og eddike. Skyl, og tør
efter. Brug aldrig rengøringsmidler eller slibemidler. Rengør
aldrig køle-/fryseskabsdele med brændbare væsker. Dampene
kan starte en brand eller en eksplosion.
Rengør de udvendige overflader med en svamp fugtet med
lunkent vand.

Tør efter med en blød klud.

•

Anvend aldrig damprensere

•

Husk at rengøre kondensatoren og dørpakningen.

BEMÆRK

afrimningsbakken, og de kan være meget varme. Rengør dem
regelmæssigt med støvsugeren.

Afbryd altid strømforsyningen til køle-/fryseskabet, inden
der skiftes pærer.

Sådan fjernes lampeskærmen i køleafdelingen:

•

Løsn lampeskærmens skruer

•

Sænk lampeskærmen, og lad den glide indad i køleafdelingen.

•

Udskift pæren med en af samme type fra vores servicecentre.

•

Sæt skærmen på plads igen i omvendt rækkefølge.

Sådan udskiftes den øverste pære i fryseafdelingen:

•

Fjern lampeskærmen ved at trykke ind i siderne.

•

Udskift pæren med en af samme type. Disse pærer kan kun
fås hos autoriserede forhandlere eller vores servicecentre.

•

Sæt skærmen på plads igen i omvendt rækkefølge.

Sådan udskiftes den nederste pære i køle- eller
fryseafdelingen (på visse modeller):

•

Fjern lampedækslet over pæren ved at tage fat øverst i
midten.

•

Træk lige ud, og drej samtidigt dækslet til den ene side.

•

Fjern pæren, og udskift den med en af samme type fra
autoriserede forhandlere eller vores servicecentre.

Sådan genmonteres lampedækslet:

•

Tag fat i den øverste midterste del af lampedækslet.

•

Indsæt tapperne i den ene side af dækslet i fordybningerne.

•

Bøj forsigtigt dækslet på midten, så tapperne kan indsættes i
den anden side.

Sådan udskiftes pæren i is- og vandautomaten (på visse
modeller):

•

Tag fat i pæren øverst i automatnichen.

•

Fjern pæren, og udskift den med en af samme type fra
autoriserede forhandlere eller vores servicecentre.

: Køle-/fryseskabets kølerør er placeret nær

240

3da33085.fm Page 241 Wednesday, February 11, 2004 5:35 PM

VED LÆNGEREVARENDE FRAVÆR

Kortere fravær

Det er ikke nødvendigt at afbryde strømmen til køle-/fryseskabet,
hvis fraværet er kortere end 3 uger. Brug letfordærvelige
madvarer, og indfrys andre madvarer. Hvis apparatet indeholder
en ismaskine:

1.

Sluk maskinen.

2.

Luk for vandforsyningen til ismaskinen.

3.

Tøm isbeholderen.

Længere fravær

Fjern alle madvarer, hvis fraværet er længere end tre uger.
Hvis apparatet indeholder en ismaskine, lukkes der for
vandforsyningen til ismaskinen mindst 1 døgn før afrejsen.
Når de sidste isterninger er færdige, slukkes der for ismaskinen,
OG ISBEHOLDEREN TØMMES. Tag stikket ud af
stikkontakten, og rengør, og aftør køle-/fryseskabet. Fastgør
træ- eller plastkiler i den øverste del af begge døre med tape, og
lad dørene stå på klem, så luften kan cirkulere i begge afdelinger.
Dette vil forhindre dannelse af mug og dårlig lugt.

Flytning

•

Fjern alle aftagelige dele, pak dem godt ind, og tape dem
sammen, så de ikke går løs eller bliver rystede.

•

Spænd de forreste niveauskruer.

•

Luk, og fastgør begge døre med tape, og brug også tape til at
fastgøre netledningen bag på køle-/fryseskabet med.

Strømsvigt

Ved strømsvigt kontaktes det lokale elværk for at høre, hvor
længe man regner med, at strømsvigtet vil vare.

1.

Påregnes strømsvigtet at vare mindre end 24 timer,

begge døre blot holdes lukket

kolde længst muligt.

2.

Påregnes strømsvigtet at vare i mere end 24 timer, skal alle
frosne madvarer fjernes og placeres i en fryser med en
nøglelås. Hvis en sådan fryser ikke er til rådighed, og f.eks.
frostelementer ikke kan anvendes, skal man forsøge at
anvende de madvarer, der hurtigst vil blive ødelagt.

3.

Husk, at en fuld fryser forbliver kold længere end en halvfuld
fryser.
Tøm isbeholderen.
Yderligere vil en fryser, der er fuld af frosset kød, forblive kold
længere end en fryser, der er fyldt med tilberedt mad.
Hvis der stadig er iskrystaller på madvarerne, er det muligt at
genindfryse dem uden risiko. Madvarerne vil imidlertid
sandsynligvis skifte farve og smag. Hvis man er usikker på, om
madvarerne er blevet dårlige og er i tvivl om, hvorvidt de kan
genindfryses, skal de kasseres.

. Dette holder madvarerne

skal

241

3da33085.fm Page 242 Wednesday, February 11, 2004 5:35 PM

FEJLFINDINGSOVERSIGT/SERVICE

Før man kontakter Servicecentret....

Funktionsproblemer skyldes ofte små ting, som
man selv kan finde og rette uden værktøjer af nogen
art.

Køle-/fryseskabet fungerer ikke

•

Er netledningen sat i en stikkontakt med korrekt
spænding?

•

Er der gået en sikring?

Ved støj eller vibrationer

De fleste former for lyde er normale. Hårde
overflader som f.eks. gulv, vægge og skabe kan få
lydene til at virke højere, end de er. Herunder
beskrives de mest almindelige former for lyde, samt
hvad der forårsager dem.

• Let brummen

Det er muligvis køle-/fryseskabets ventilatormotor,
der kan høres.

• Klikkende lyde

Termostaten klikker, når køle-/fryseskabet starter
og stopper. Afrimningstimeren klikker, når
afrimningscyklussen starter og stopper.

• Vandstøj

Når køleelementet stopper driften, kan der høres en
gurglende lyd i rørene i nogle få minutter. Man kan
muligvis også høre, at afrimningsvandet løber ned i
afrimningsbakken.

• Støj fra ismaskinen

Da køle-/fryseskabet har en indbygget ismaskine,
kan der høres summelyde (fra vandventilen),
vanddryp og støj fra isen, der falder ned i
beholderen.

Ismaskinen fungerer ikke:

•

Har fryseren været tændt længe nok til at være
helt kold? Første gang, den tændes, kan det vare
natten over.

•

Står knappen ON/OFF til ismaskinen på ON ?

•

Er der åbnet for vandet? Kommer vandet helt
frem til ismaskinen?

•

Er der monteret et vandfilter i køle-/fryseskabet?
Filteret kan være tilstoppet eller forkert
monteret. Kontrollér først

filtermonteringsvejledningen for at sikre, at
filteret er monteret korrekt, og ikke er
tilstoppet. Hvis montering eller tilstopning ikke
er problemet, skal man kontakte en
servicetekniker.

Der er vand i afrimningsbakken:

•

Dette er normalt i varmt, fugtigt vejr. Bakken kan
være halvt fyldt. Sørg for, at køle-/fryseskabet er i
vater, så vandet ikke løber ud.

Kanterne på køle-/fryseskabets kabinet, der
kommer i kontakt med dørpakningen, er
varme ved berøring:

•

Dette er normalt, når kompressoren kører i
varmt vejr.

Lyset fungerer ikke:

•

Er der gået en sikring?

•

Er netledningen sat i en stikkontakt med korrekt
spænding?

•

Er pæren sprunget?

Udskiftning af pære:

1. Tag altid stikket ud af stikkontakten.

2. Se afsnittet “Rengøring og vedligeholdelse”.

Motoren synes at køre for meget:

•

Er kondensatoren fri for støv?

•

Er dørene lukket ordentligt?

•

Er dørpakningerne tætte?

•

På varme dage, eller hvis lokalet er varmt, kører
motoren i længere tid.

Hvis døren hyppigt har været åbnet, eller hvis der
er anbragt store mængder af madvarer, kører
motoren i længere tid for at køle det indre af
køleskabet ned.

242

3da33085.fm Page 243 Wednesday, February 11, 2004 5:35 PM

Husk

Motorens kørselstid afhænger af forskellige ting:
antallet af gange døren åbnes, mængden af
opbevarede madvarer, rumtemperaturen samt
indstillingen af termostaterne.

Hvis alle ovenstående kontroller er foretaget, og
køle-/fryseskabet stadig ikke fungerer korrekt, skal
man kontakte Serviceafdelingen. Angiv tydeligt hvad
der er galt, samt køle-/fryseskabets type og
serienummer (disse data er opgivet på typepladen).

Køletemperaturen er for høj

•

Er kontrollerne justeret korrekt?

•

Er der netop lagt en større mængde madvarer i
køle- eller fryseafdelingen?

•

Kontrollér, at dørene ikke bliver åbnet for tit.

•

Kontrollér, om dørene lukker ordentligt.

•

Sørg for, at ventilationshullerne ikke er blokeret.
Dette vil forhindre cirkulation af kold luft.

Der er akkumulering af fugt

•

Kontrollér, at ventilationsåbningerne ikke er
blokeret. Dette vil forhindre cirkulation af kold
luft.

•

Sørg for, at madvarerne er ordentligt emballeret.
Aftør alle fugtige madvarebeholdere, inden de
placeres i køle-/fryseskabet.

•

Kontrollér, at dørene ikke bliver åbnet for tit.
Når døren åbnes, kommer der fugt fra lokalet ind
i køle-/fryseskabet. Jo hyppigere døren åbnes, jo
hurtigere akkumuleres fugtigheden, specielt hvis
selve rummet indeholder meget fugt.

•

Hvis rummet indeholder meget fugt, er det
normalt, at der akkumuleres fugt indvendigt i
køle-/fryseskabet.

•

Det er normalt, at der dannes vanddråber på
bagvæggen, når køle-/fryseskabet har udført en
automatisk afrimning.

Dørene åbner og lukker ikke korrekt

•

Kontrollér, at madvarernes emballage ikke
blokerer døren.

•

Kontrollér, at bakker, hylder, skuffer og
ismaskinen er på plads.

•

Kontrollér, om dørpakningerne er rene og ikke
klæber.

•

Sørg for, at køle-/fryseskabet er i vater.

243

3da33085.fm Page 244 Wednesday, February 11, 2004 5:35 PM

VANDFILTRERINGS- OG
OVERVÅGNINGSSYSTEM
(PÅ VISSE MODELLER)

Vandfilterets kontrollampe

Vandfilterets kontrollampe angiver, hvornår filterpatronen skal
udskiftes. Kontrollampen er placeret på betjeningspanelet. Når
den grønne kontrollampe bliver gul, er det en angivelse af, at det
er ved at være på tide at skifte filterpatronen (90% af filterets
levetid er gået). Det anbefales, at filterpatronen udskiftes, når
kontrollampen skifter til rød. Eller hvis vandflowet til
vandautomaten eller ismaskinen mindskes væsentligt (se
“Udskiftning af filterpatron” senere i dette afsnit)

BEMÆRK: Anvend ikke vand, der ikke er mikrobiologisk
sikkert, eller som er af ukendt kvalitet, uden tilstrækkelig
desinfektion før eller efter systemet.

Når filterpatronen er skiftet ud, skal man nulstille vandfilterets
kontrollampe ved at trykke på afbryderen i 3 sekunder.

Kontrollampen skifter fra rød til grøn, når systemet er nulstillet.

Udskiftning af filterpatron

Vandfilteret er placeret under døren til fryseafdelingen.

1

Find hætten til filterpatronen i det forreste sokkelgitter under
døren til fryseafdelingen. Drej hætten mod uret til lodret
stilling, og træk hætten og filterpatronen ud gennem
sokkelgitteret.

BEMÆRK

på vandspild.

2

Fjern patronhætten ved at skyde den af enden af den gamle
patron. Hætten skydes mod højre eller venstre. SMID IKKE
HÆTTEN VÆK.

3

Tag den nye patron ud af emballagen, og fjern beskyttelsen
over o-ringene.

4

Skyd hætten på den nye patron som vist.

5

Placér patronhætten i lodret position, og skub den nye
filterpatron ind i sokkelgitteret, indtil den stopper. Drej
patronhætten med uret til vandret position.

6

LAD VAND LØBE GENNEM VANDAUTOMATEN, INDTIL
DET LØBER RENT OG KLART (ca. 9-14 liter eller 6-7
minutter). Dette vil rense systemet og fjerne luft i slangerne.

BEMÆRK

vand ud af automaten.

Bestilling af erstatningsfiltre

Der kan bestilles ekstra vandfilterpatroner hos en autoriseret
Whirlpool-forhandler.

: Der vil være vand i patronen. Vær derfor opmærksom

: Under udluftningen af systemet, kan der sprøjte

1

2

3

4

244

5

3da33085.fm Page 245 Wednesday, February 11, 2004 5:35 PM

BORTSKAFFELSE AF DET GAMLE KØLESKAB

Der vil altid være risiko for, at børn kan blive lukket inde og kvalt
i køle-/fryseskabet. For et barn kan et kasseret eller uovervåget
køle-/fryseskab være en farlig legeplads, også selv om køle-/
fryseskabet kun er uovervåget i nogle få dage. Gør derfor
følgende, inden et køleskab eller en fryser kasseres:

•

Tag dørene af.

•

Efterlad hylderne på plads, så børn ikke nemt kan kravle ind i
skabet.

245
