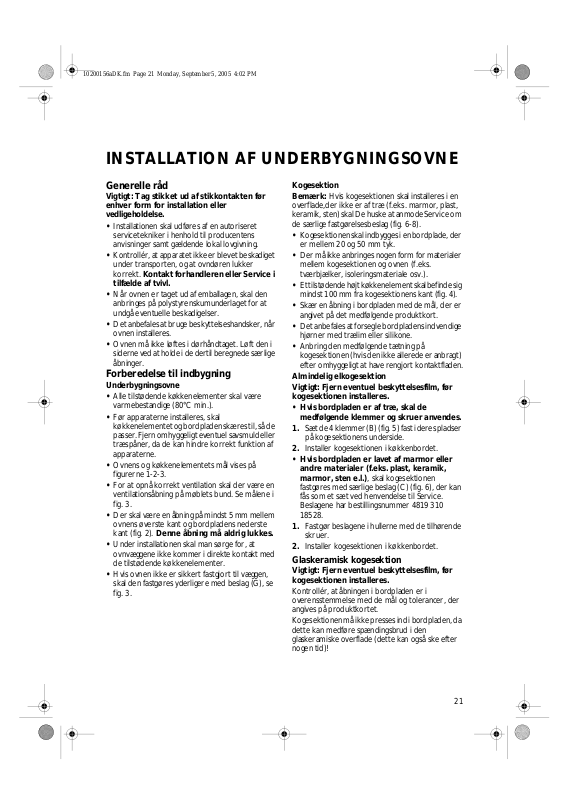

INSTALLATION AF UNDERBYGNINGSOVNE

Generelle råd

Vigtigt: Tag stikket ud af stikkontakten før enhver form for installation eller vedligeholdelse.

Installationen skal udføres af en autoriseret

•

servicetekniker i henhold til producentens anvisninger samt gældende lokal lovgivning.

Kontrollér, at apparatet ikke er blevet beskadiget

•

under transporten, og at ovndøren lukker korrekt.

tilfælde af tvivl.

Når ovnen er taget ud af emballagen, skal den

•

anbringes på polystyrenskumunderlaget for at undgå eventuelle beskadigelser.

Det anbefales at bruge beskyttelseshandsker, når

•

ovnen installeres. Ovnen må ikke løftes i dørhåndtaget. Løft den i

•

siderne ved at holde i de dertil beregnede særlige åbninger.

Kontakt forhandleren eller Service i

Forberedelse til indbygning

Underbygningsovne

Alle tilstødende køkkenelementer skal være

•

varmebestandige (80°C min.). Før apparaterne installeres, skal

•

køkkenelementet og bordpladen skæres til, så de passer. Fjern omhyggeligt eventuel savsmuld eller træspåner, da de kan hindre korrekt funktion af apparaterne.

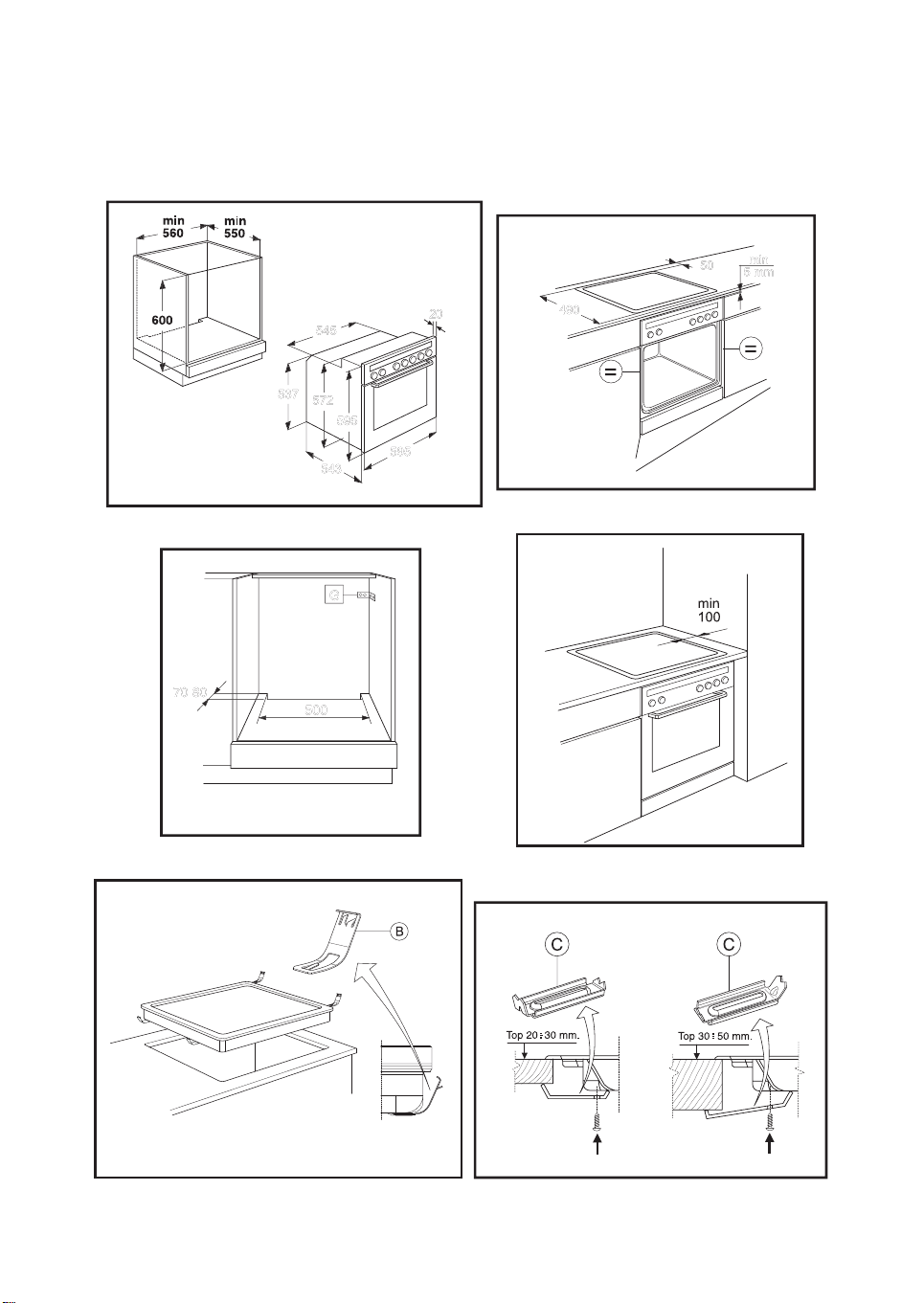

Ovnens og køkkenelementets mål vises på

•

figurerne 1-2-3. For at opnå korrekt ventilation skal der være en

•

ventilationsåbning på møblets bund. Se målene i fig. 3.

Der skal være en åbning på mindst 5 mm mellem

•

ovnens øverste kant og bordpladens nederste kant (fig. 2).

Under installationen skal man sørge for, at

•

ovnvæggene ikke kommer i direkte kontakt med de tilstødende køkkenelementer.

Hvis ovnen ikke er sikkert fastgjort til væggen,

•

skal den fastgøres yderligere med beslag (G), se fig. 3.

Denne åbning må aldrig lukkes.

Kogesektion Bemærk:

overflade,der ikke er af træ (f.eks. marmor, plast, keramik, sten) skal De huske at anmode Service om de særlige fastgørelsesbe slag (fig. 6-8).

Kogesektionen skal indbygges i en bordplade, der

•

er mellem 20 og 50 mm tyk. Der må ikke anbringes nogen form for materialer

•

mellem kogesektionen og ovnen (f.eks. tværbjælker, isoleringsmateriale osv.).

Et tilstødende højt køkkenelement skal befinde sig

•

mindst 100 mm fra kogesektionens kant (fig. 4). Skær en åbning i bordpladen med de mål, der er

•

angivet på det medfølgende produktkort. Det anbefales at forsegle bordpladens indvendige

•

hjørner med trælim eller silikone. Anbring den medfølgende tætning på

•

kogesektionen (hvis den ikke allerede er anbragt) efter omhyggeligt at have rengjort kontaktfladen.

Almindelig elkogesektion Vigtigt: Fjern eventuel beskyttelsesfilm, før

kogesektionen installeres.

• Hvis bordpladen er af træ, skal de medfølgende klemmer og skruer anvendes.

• Hvis bordpladen er lavet af marmor eller andre materialer (f.eks. plast, keramik, marmor, sten e.l.)

fastgøres med særlige beslag (C) (fig. 6), der kan fås som et sæt ved henvendelse til Service. Beslagene har bestillingsnummer 4819 310

18528.

Hvis kogesektionen skal installeres i en

Sæt de 4 klemmer (B) (fig. 5) fast i deres pladser på kogesektionens underside.

Installer kogesektionen i køkkenbordet.

, skal kogesektionen

Fastgør beslagene i hullerne med de tilhørende skruer.

Installer kogesektionen i køkkenbordet.

Glaskeramisk kogesektion

Vigtigt: Fjern eventuel beskyttelsesfilm, før kogesektionen installeres.

Kontrollér, at åbningen i bordpladen er i overensstemmelse med de mål og tolerancer, der angives på produktkortet.

Kogesektionen må ikke presses ind i bordpladen, da dette kan medføre spændingsbrud i den glaskeramiske overflade (dette kan også ske efter nogen tid)!

10200156aDK.fm Page 22 Monday, September 5, 2005 4:02 PM

• Hvis bordpladen er af træ

medfølgende klemmer og skruer anvendes.

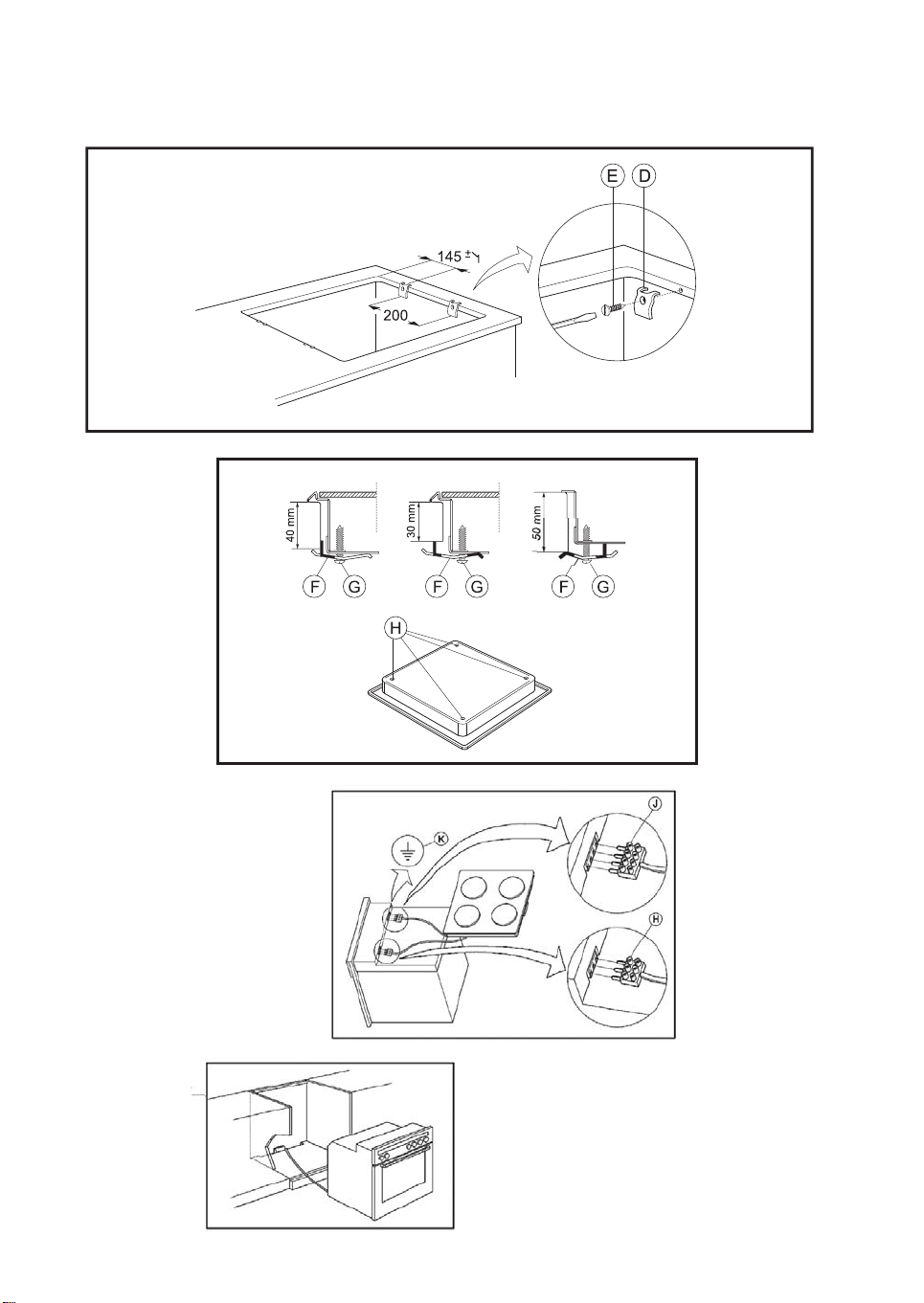

Fastgør klemmerne (D) (fig. 7) med de medfølgende skruer (E) (fig.7) i overensstemmelse med de angivne afstande.

Installer kogesektionen i køkkenbordet.

• Hvis bordpladen er lavet af marmor, plast, keramik, sten e.l.,

med særlige beslag (F) (fig. 8), der kan fås som et sæt vedhenvendelse til Service. Beslagene har bestillingsnummer 4819 404 78697.

Installer kogesektionen i køkkenbordet.

Anbring de 4 beslag (F) som vist i fig. 8 afhængigt af bordpladens tykkelse.

Fastgør de 4 skruer (G) i hullerne (H) (fig.8).

skal kogesektionen fastgøres

, skal de

Eltilslutning

• DETTE APPARAT SKAL EKSTRABESKYTTES JÆVNFØR STÆRKSTRØMSREGLEMENTET.

•

Eltilslutning skal foretages af en autoriseret servicetekniker i henhold til producentens anvisninger samt gældende lokal lovgivning.

•

Installatøren er ansvarlig for en korrekt installation og overholdelse af de gældende sikkerhedskrav.

•

Ovnens elkabel skal være tilstrækkelig langt til, at det er muligt at slutte det indbyggede apparat til strømforsyningen.

•

For at opfylde sikkerhedsdirektiverne skal der anvendes en afbryderkontakt med en kontaktafstand på mindst 3 mm til installationen.

•

Brug ikke multistikdåser eller forlængerledninger.

•

Efter endt installation må der ikke være direkte adgang til de elektriske dele.

Tilslutning af ovnen

•

Kontrollér, at spændingen anført på typepladen er i overensstemmelse med netspændingen i hjemmet. Typepladen er anbragt på forkanten af ovnen (synlig, når døren er åben).

•

Løsn de to fastgørelsesskruer på klemkassens låg (afhængigt af model), der sidder nederst på ovnens bagside. Fjern låget, så der bliver adg ang til klemkassen, og før forsyningskablet (se tabel) gennem åbningen i bunden af ovnen. Slut kablet til klemkassen og sæt det fast i kabelholderen. Sæt låget på plads ved at føre de to vinger ind i deres sæde, og fastgør det med de to skruer.

Tabel over forsyningskabel

1N+ 2+ 2N+ 3N+ 3+

~ ~

H05 RR-F 3 X 4 mm² H05 RR-F 3 X 4 mm² H05 RR-F 4 X 2,5 mm² H05 RR-F 5 X 1,5 mm² H05 RR-F 4 X 2,5 mm²

Tilslutning af kogesektion til ovn

Vigtigt: Ovnen må ikke sluttes til strømforsyningen, før tilslutningen mellem ovn og kogesektion er udført.

•

Ovnen må ikke sluttes til strømforsyningen, før det er kontrolleret, at kogesektionen står opført på det medfølgende kort over kogesektioner/ovne, der kan forbindes.

•

Forbind kogesektionens to hanstik (en med 3 (H) (fig. 9) og en med 4 poler (J) (fig. 9) med de tilhørende hunstik, der er anbragt på ovnens øverste højre side.

•

Løsn jordledningsskruens (K) (fig. 9) møtrik, der befinder sig øverst til venstre på ovnen, og før den gul/grønne jordledning ind, idet spændskiven bliver siddende.

•

Skru møtrikken fast på skruen, og spænd den helt fast.

Fastgørelse af ovnen

•

Løft ovnen ved at holde den i åbningerne i siden, og sæt den på plads i køkkenelementet. Sørg for, at forsyningskablet ikke kommer i klemme (fig. 10).

•

Kontrollér, at ovnen er anbragt korrekt, før den fastgøres.

•

Sikr, at plasticafstandsstykkerne, hvis de er monteret, er placeret korrekt i de tilhørende fastgørelseshuller. Foretag herefter forankringen af ovnen til møblet ved hjælp af de medfølgende skruer.
