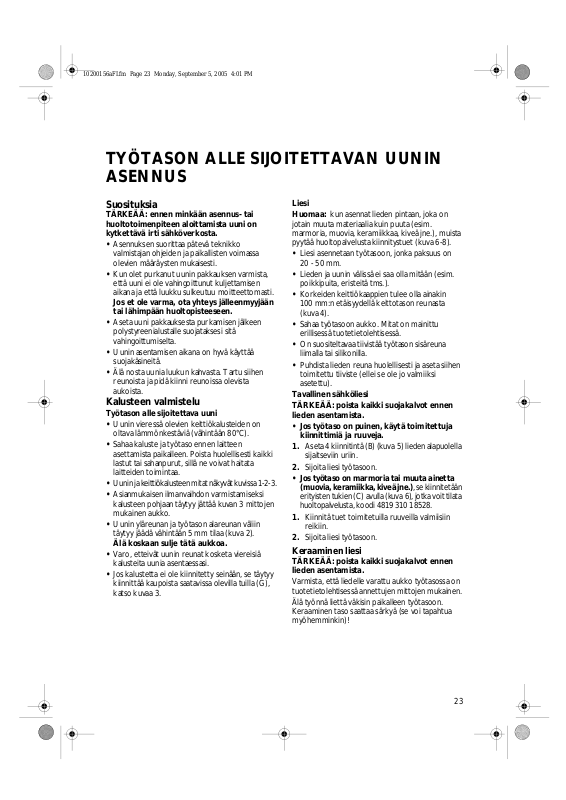

TYÖTASON ALLE SIJOITETTAVAN UUNIN ASENNUS

Suosituksia

TÄRKEÄÄ: ennen minkään asennus- tai huoltotoimenpiteen aloittamista uuni on kytkettävä irti sähköverkosta.

Asennuksen suorittaa pätevä teknikko

•

valmistajan ohjeiden ja paikallisten voimassa olevien määräysten mukaisesti.

Kun olet purkanut uunin pakkauksen varmista,

•

että uuni ei ole vahingoittunut kuljettamisen aikana ja että luukku sulkeutuu moitteettomasti.

Jos et ole varma, ota yhteys jälleenmyyjään tai lähimpään huoltopisteeseen.

Aseta uuni pakkauksesta purkamisen jälkeen

•

polystyreenialustalle suojataksesi sitä vahingoittumiselta.

Uunin asentamisen aikana on hyvä käyttää

•

suojakäsineitä. Älä nosta uunia luukun kahvasta. Tartu siihen

•

reunoista ja pidä kiinni reunoissa olevista aukoista.

Kalusteen valmistelu

Työtason alle sijoitettava uuni

Uunin vieressä olevien keittiökalusteiden on

•

oltava lämmönkestäviä (vähintään 80°C). Sahaa kaluste ja työtaso ennen laitteen

•

asettamista paikalleen. Poista huolellisesti kaikki lastut tai sahanpurut, sillä ne voivat haitata laitteiden toimintaa.

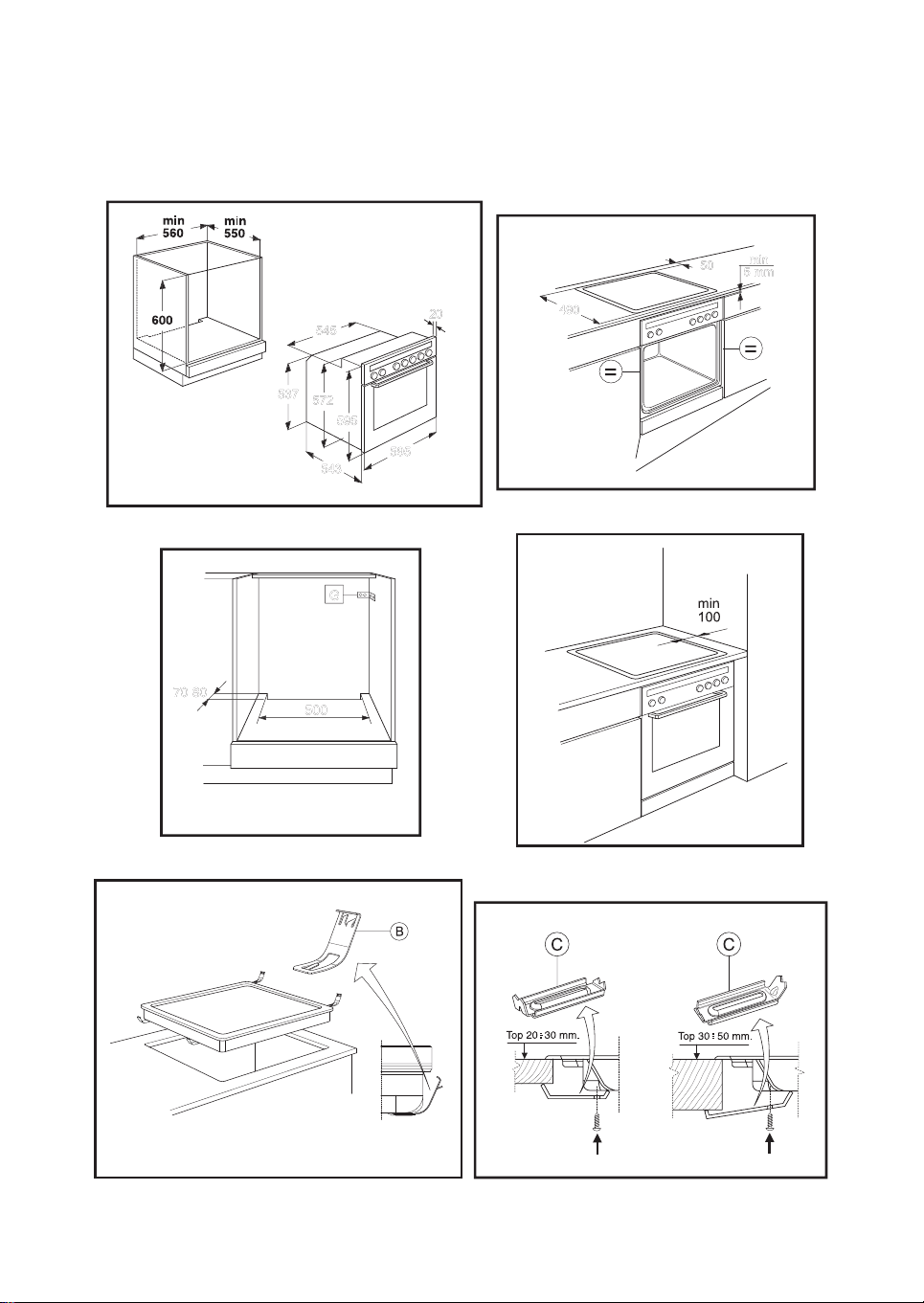

Uunin ja keittiökalusteen mitat näkyvät kuvissa 1-2-3.

•

Asianmukaisen ilmanvaihdon varmistamiseksi

•

kalusteen pohjaan täytyy jättää kuvan 3 mittojen mukainen aukko.

Uunin yläreunan ja työtason alareunan väliin

•

täytyy jäädä vähintään 5 mm tilaa (kuva2).

Älä koskaan sulje tätä aukkoa.

Varo, etteivät uunin reunat kosketa viereisiä

•

kalusteita uunia asentaessasi. Jos kalustetta ei ole kiinnitetty seinään, se täytyy

•

kiinnittää kaupoista saatavissa olevilla tuilla (G), katso kuvaa 3.

Liesi Huomaa:

jotain muuta materiaalia kuin puuta (esim. marmoria, muovia, keramiikkaa, kiveä jne.), muista pyytää huoltopalvelusta kiinnitystuet (kuva 6-8).

•

Tavallinen sähköliesi TÄRKEÄÄ: poista kaikki suojakalvot ennen

lieden asentamista.

• Jos työtaso on puinen, käytä toimitettuja

• Jos työtaso on marmoria tai muuta ainetta

kun asennat lieden pintaan, joka on

Liesi asennetaan työtasoon, jonka paksuus on 20 - 50 mm.

Lieden ja uunin välissä ei saa olla mitään (esim. poikkipuita, eristeitä tms.).

Korkeiden keittiökaappien tulee olla ainakin 100 mm:n etäisyydellä keittotason reunasta (kuva 4).

Sahaa työtasoon aukko. Mitat on mainittu erillisessä tuotetietolehtisessä.

On suositeltavaa tiivistää työtason sisäreuna liimalla tai silikonilla.

Puhdista lieden reuna huolellisesti ja aseta siihen toimitettu tiiviste (ellei se ole jo valmiiksi asetettu).

kiinnittimiä ja ruuveja.

Aseta 4 kiinnitintä (B) (kuva 5) lieden alapuolella sijaitseviin uriin.

Sijoita liesi työtasoon.

(muovia, keramiikka, kiveä jne.)

erityisten tukien (C) avulla (kuva6), jotka voit tilata huoltopalvelusta, koodi 4819 310 18528.

Kiinnitä tuet toimitetuilla ruuveilla valmiisiin reikiin.

Sijoita liesi työtasoon.

, se kiinnitetään

Keraaminen liesi

TÄRKEÄÄ: poista kaikki suojakalvot ennen lieden asentamista.

Varmista, että liedelle varattu aukko työtasossa on tuotetietolehtisessä annettujen mittojen mukainen.

Älä työnnä liettä väkisin paikalleen työtasoon. Keraaminen taso saattaa särkyä (se voi tapahtua myöhemminkin)!

10200156aFI.fm Page 24 Monday, September 5, 2005 4:01 PM

• Jos työtaso on puinen

kiinnittimiä ja ruuveja.

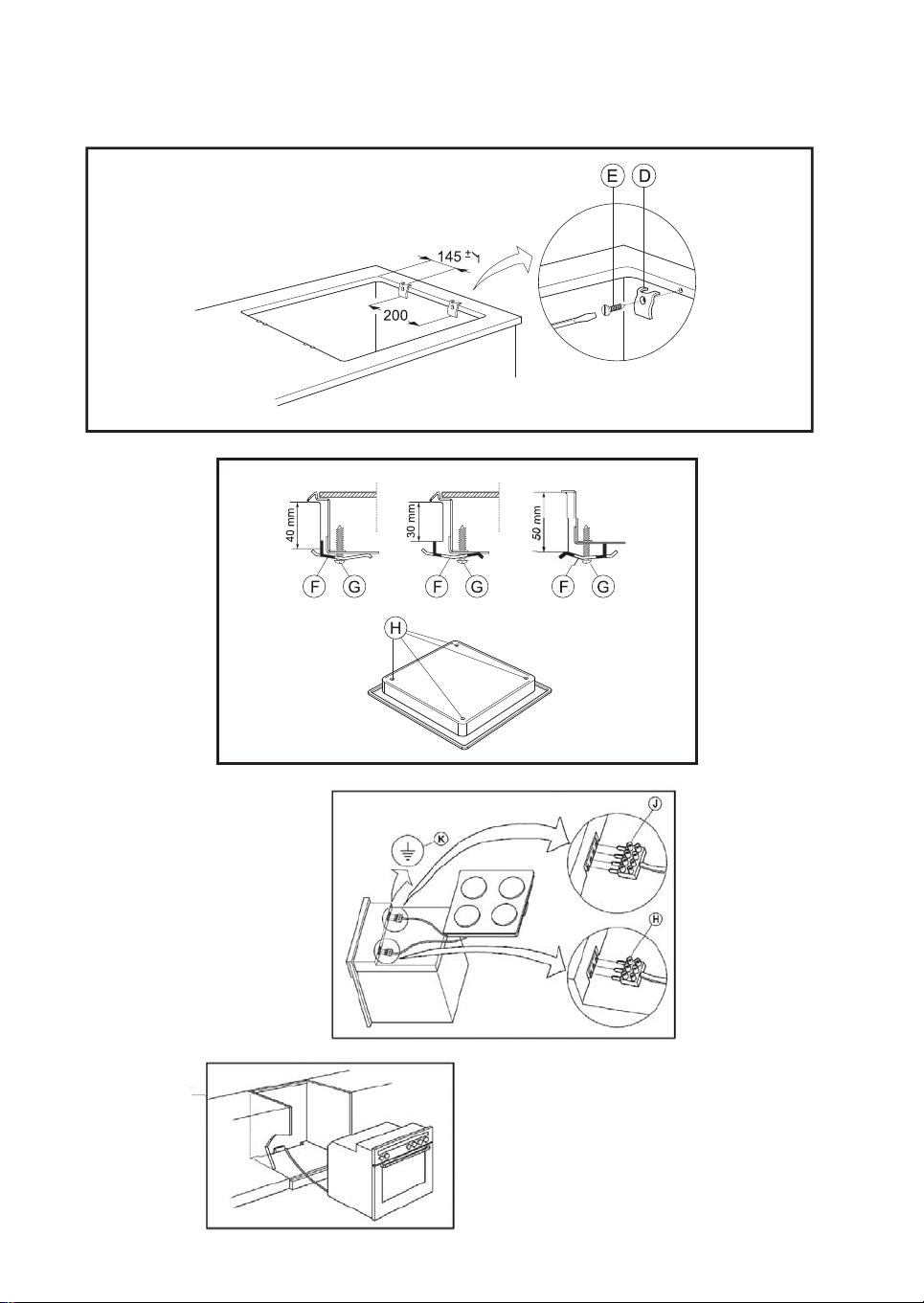

Sijoita kiinnittimet (D) (kuva 7) paikoilleen ja kiinnitä ne toimitetuilla ruuveilla (E) (kuva 7) kuvan mukaisesti annettuja mittoja noudattaen.

Sijoita liesi työtasoon.

• Jos työtaso on marmoria, muovia, keramiikkaa, kiveä tms.,

erityisten tukien (F) avulla (kuva 8), jotka voit tilata huoltopalvelusta, koodi 4819 404 78697.

Sijoita liesi työtasoon.

Sijoita 4 tukea (F) kuten kuvassa 8, työtason paksuuden mukaan.

Kiinnitä 4 ruuvia (G) kohtiin (H) (kuva 8).

, käytä toimitettuja

se kiinnitetään

Sähköliitäntä

• Laitteen maadoitus on lakisääteinen.

•

Sähköliitännän suorittaa pätevä teknikko valmistajan ohjeiden ja paikallisten voimassa olevien määräysten mukaisesti.

•

Asentaja on vastuussa oikeasta sähköliitännästä ja turvallisuusnormien noudattamisesta.

•

Virtajohdon täytyy olla tarpeeksi pitkä, jotta sähköliitäntä voidaan tehdä laitteen ollessa kalusteen sisällä.

•

Asennuksessa on turvallisuusmääräysten mukaisesti käytettävä turvakatkaisinta, jonka kosketinten välit ovat vähintään 3 mm.

•

Älä käytä soviteosia tai jatkojohtoja.

•

Asentamisen jälkeen sähköosien on oltava saavuttamattomissa.

Uunin kytkentä sähköverkkoon

•

Varmista, että arvokilpeen merkitty jännite vastaa asuntosi verkkojännitettä. Arvokilpi on kiinnitetty uunin sisäosan etureunaan ja se on näkyvissä kun luukku on auki.

•

Ruuvaa auki uunin takana alhaalla sijaitsevan jakorasian kannen (mallikohtainen) kaksi kiinnitysruuvia. Poista kansi ja aseta virtajohto jakorasiaan (katso taulukkoa) uunin pohjassa olevan aukon kautta. Kytke johto jakorasiaan ja kiinnitä se vedonpoistimeen. Laita kansi paikalleen, aseta siivekkeet oikeisiin kohtiin ja kiinnitä kansi kahdella ruuvilla.

Johdintaulukko

1N+ 2+ 2N+ 3N+ 3+

~ ~

H05 RR-F 3 X 4 mm² H05 RR-F 3 X 4 mm² H05 RR-F 4 X 2,5 mm² H05 RR-F 5 X 1,5 mm² H05 RR-F 4 X 2,5 mm²

Lieden ja uunin välinen liitäntä

TÄRKEÄÄ: älä kytke laitetta sähköverkkoon ennen kuin liitäntä on tehty

•

Varmista ennen uunin kytkemistä sähköverkkoon, että lieden malli on mainittu liesien/uunien yhteensopivuustaulukossa.

•

Kytke lieden kaksi liitintä, joista toinen on 3-napainen (H) (kuva9) ja toinen 4-napainen (J) (kuva 9) uunin yläosan oikealla puolella oleviin liittimiin.

•

Avaa uunin yläosassa sijaitsevan maadoitusruuvin (K) mutteri (kuva9) ja kiinnitä keltavihreä maadoitusjohdin. Jätä välirengas paikalleen.

•

Ruuvaa mutteri kiinni ruuviin ja kiristä se.

Uunin kiinnittäminen

•

Nosta uunia reunojen aukoista ja aseta se kalusteeseen varmistaen, että uunin virtajohto ei joudu puristuksiin (kuva 10).

•

Aseta uuni keskelle kalusteen aukkoa ennen kuin kiinnität sen paikalleen.

•

Tarkista, että muoviset välipalat (mikäli ne sisältyvät toimitukseen) on sijoitettu oikein kiinnitysreikiinsä. Kiinnitä uuni sen jälkeen kalusteeseen mukana toimitettujen ruuvien avulla.
