Whirlpool OBU 205, OBU 206 User Manual

54662-fr.fm5 Page 87 Thursday, March 22, 2001 5:43 PM

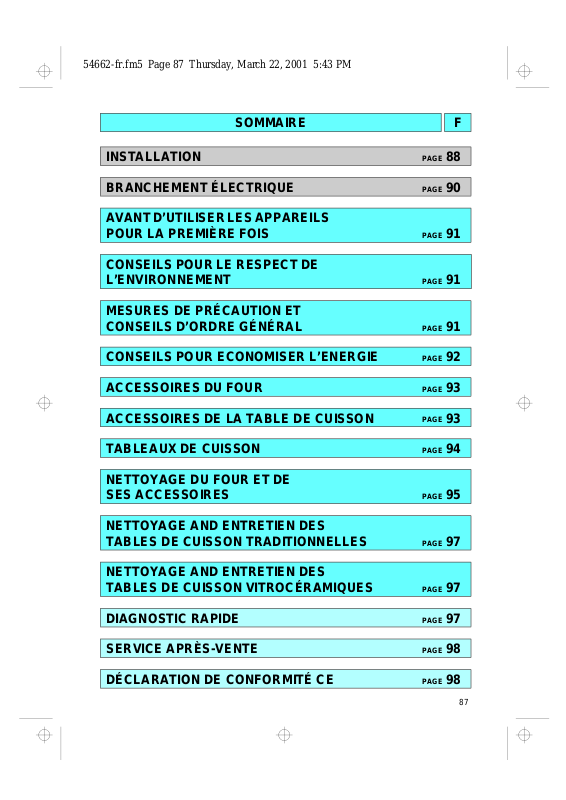

SOMMAIRE F
INSTALLATION
BRANCHEMENT ÉLECTRIQUE
AVANT D’UTILISER LES APPAREILS POUR LA PREMIÈRE FOIS
MESURES DE PRÉCAUTION ET CONSEILS D’ORDRE GÉNÉRAL
CONSEILS POUR ECONOMISER L’ENERGIE

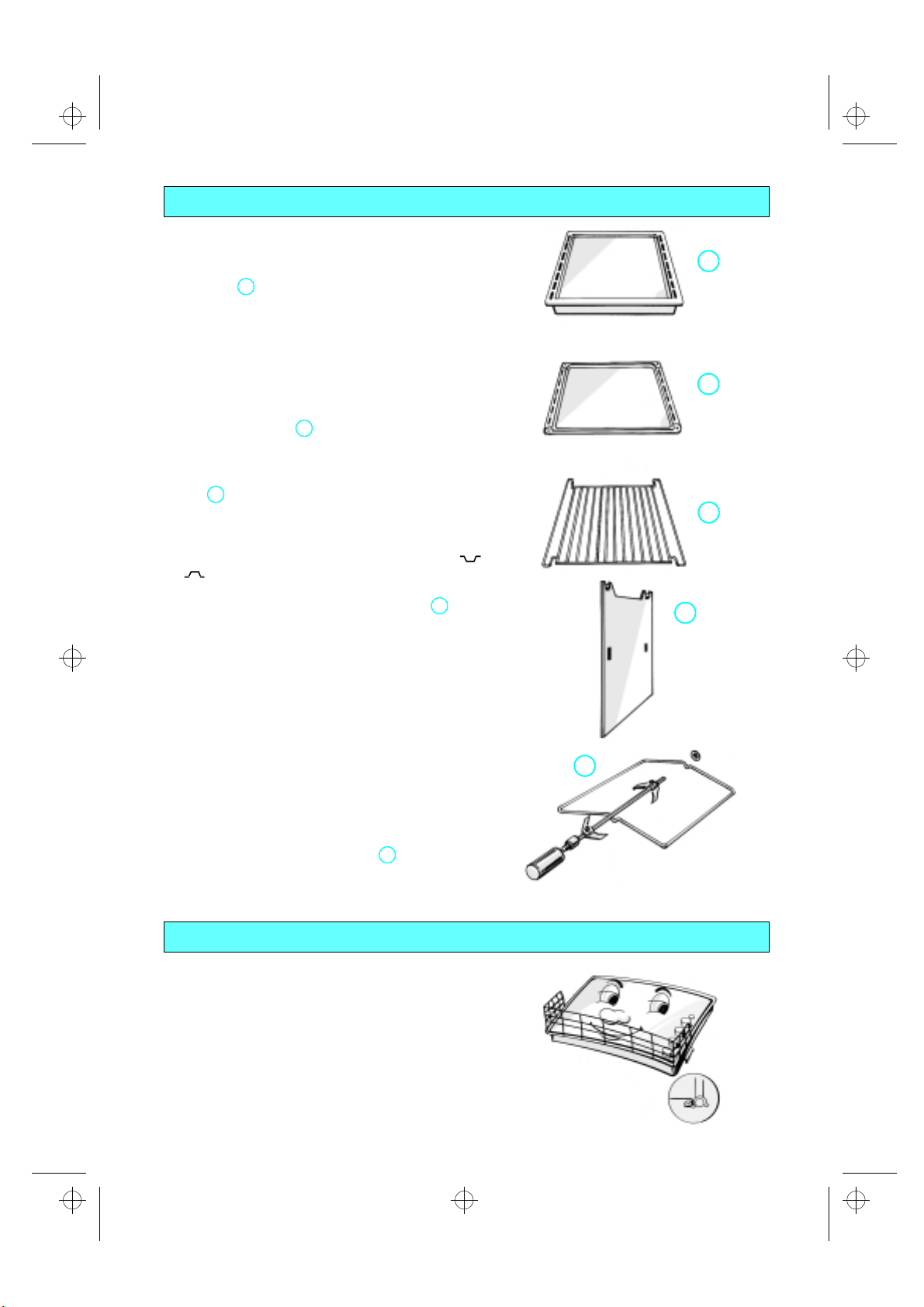

ACCESSOIRES DU FOUR
ACCESSOIRES DE LA TABLE DE CUISSON
PAGE
PAGE
PAGE
PAGE
PAGE
PAGE
PAGE
PAGE
88
90
91
91
91
92
93
93
TABLEAUX DE CUISSON
NETTOYAGE DU FOUR ET DE SES ACCESSOIRES
NETTOYAGE AND ENTRETIEN DES TABLES DE CUISSON TRADITIONNELLES
NETTOYAGE AND ENTRETIEN DES TABLES DE CUISSON VITROCÉRAMIQUES
DIAGNOSTIC RAPIDE
SERVICE APRÈS-VENTE
DÉCLARATION DE CONFORMITÉ CE
PAGE
PAGE
PAGE
PAGE
PAGE
PAGE
PAGE
94
95
97
97
97
98
98
87
54662-fr.fm5 Page 88 Thursday, March 22, 2001 5:43 PM
INSTALLATION
Informations techniques destinées à l’installateur
FOUR

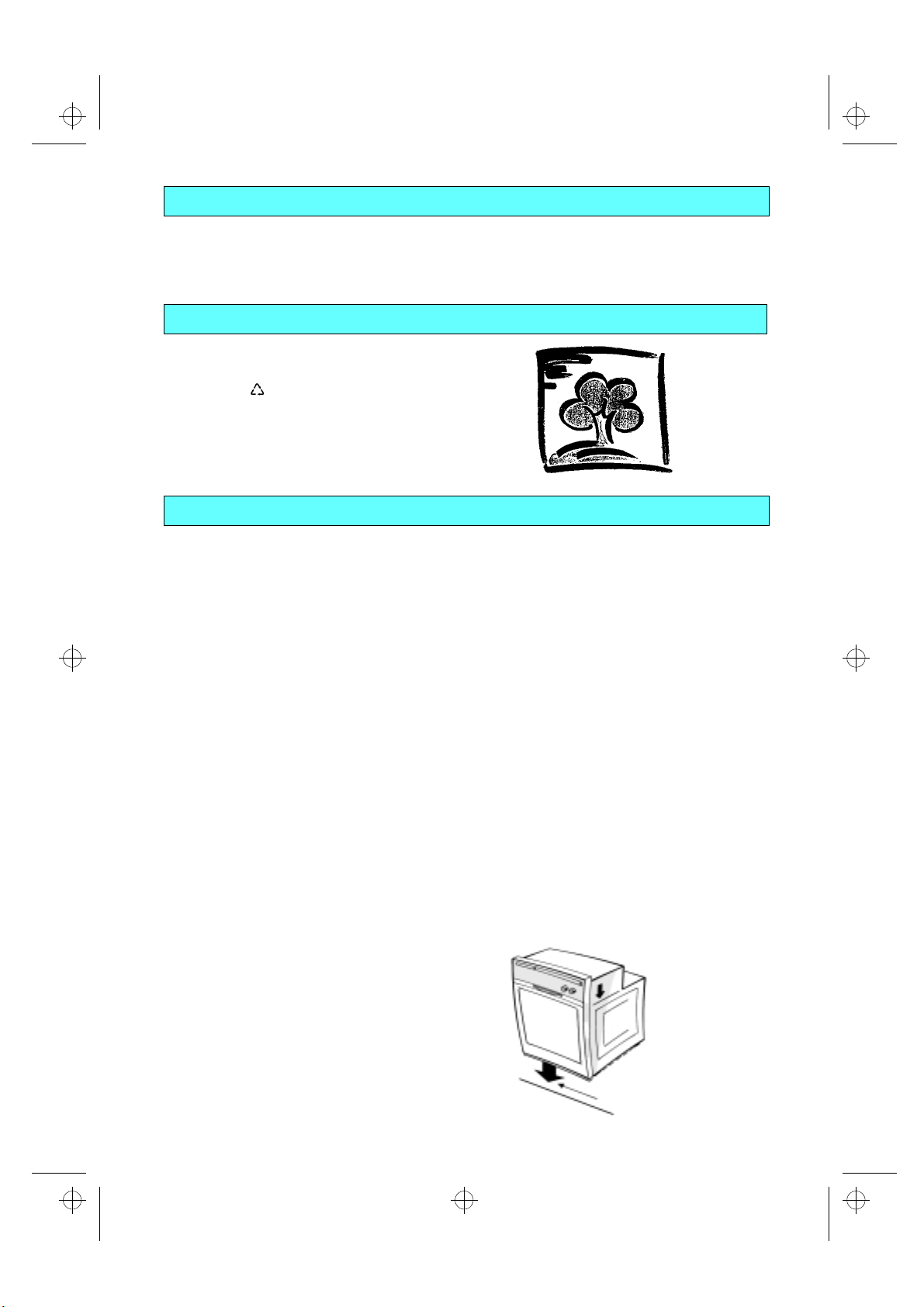

Retirez le four de son emballage. Avant de
procéder aux branchements, posez le four sur son socle de polystyrène afin d’éviter d’endommager sa partie inférieure.
Ne soulevez pas le four par la poignée.
Soulevez-le par les côtés, comme indiqué (voir la flèche).
Vérifiez que l’appareil n’a subi aucun dommage
pendant le transport. Les dimensions du four et de l’encastrement sont
indiquées ci-contre. Les meubles juxtaposés au four doivent pouvoir
résister à une température élevée (80° C minimum). Si le revêtement en plastique ou la colle ne sont
pas suffisamment résistants à la chaleur, il se peut que la surface gondole, cloque ou se décolle.
Pour assurer une ventilation correcte, respectez
les ouvertures de ventilation indiquées (minimum 500 x 80 mm). Prévoyez également un espace de 5 mm minimum entre la partie supérieure du four et le bord inférieur du plan de travail. Cette ouverture ne doit en aucun cas être obstruée par des supports transversaux ou n’importe quel autre élément structurel.
Pendant l’installation du four, vérifiez que les
côtés ne touchent ni les bords avant des meubles, ni les tiroirs et portes adjacents (voir la figure).
Procédez aux raccordements électriques entre la
table de cuisson et le four (voir le chapitre “Branchement électrique”).
Fixez le four au meuble au moyen des vis
comme indiqué.
88
(A),
Pas de contact
54662-fr.fm5 Page 89 Thursday, March 22, 2001 5:43 PM
INSTALLATION
Table de cuisson
La table de cuisson doit être encastrée dans un plan de travail de 20 à 50 mm d’épaisseur. Rien ne doit obstruer l’espace entre la table de cuisson et le four (traverses, supports, etc.).
Si la table de cuisson doit être installée à côté d’un meuble de cuisine, veillez à laisser un espace d’au moins 100 mm entre le rebord de la table de cuisson et le côté du meuble.
Découpez une ouverture dans le plan de travail, en
respectant les dimensions spécifiées dans la fiche produit séparée.
Si cela n’est pas déjà fait, fixez le joint fourni au
rebord de la table de cuisson après avoir nettoyé la surface de contact, comme indiqué.
Table de cuisson avec plaques électriques
Si le plan de travail est en bois, fixez les clips d’assemblage fournis.
Placez les 4 clips à ressort
1.
emplacement, sur la partie inférieure du plan de travail.
Insérez la table de cuisson dans le plan de travail.
2.
Si le plan de travail est en marbre, en plastique, en céramique, en pierre naturelle, etc.,
table de cuisson au moyen des étriers le code 4819 310 18528 (à demander auprès du Service Après-Vente).
Placez les supports au-dessus des trous et fixez-
1.
les au moyen des vis fournies. Insérez la table de cuisson dans le plan de travail.
2.
Table de cuisson vitrocéramique
Retirez le film de protection avant de procéder
N.B. :
à l’installation de la table de cuisson.
Si le plan de travail est en bois,
à ressort et les vis fournis. Placez les 4 clips
1.
respectant les dimensions spécifiées. Fixez les clips au moyen des vis
2.
Insérez la table de cuisson dans le plan de travail.
3.
Si le plan de travail est en marbre, en plastique, en céramique, en pierre naturelle, etc., fixez
table de cuisson au moyen des étriers le code 4819 404 78697 (à demander auprès du Service Après-Vente).
Insérez la table de cuisson dans le plan de travail.
1.
Placez les 4 supports
2.
tenant compte de l’épaisseur du plan de travail. Fixez les 4 vis
3.
comme indiqué, en
(D)
(F)
dans les trous
(G)
et fixez-les à leur
(B)
fixez la
portant
(C)
utilisez les clips
(E).
portant
(F)
comme indiqué, en
(H).
la
89
54662-fr.fm5 Page 90 Thursday, March 22, 2001 5:43 PM
BRANCHEMENT ÉLECTRIQUE
Assurez-vous que les appareils ont été installés et raccordés par un technicien qualifié, conformément aux instructions du fabricant et dans le respect des réglementations locales en vigueur.
L’installateur est responsable du branchement électrique correct des appareils et du respect des réglementations locales en vigueur.
Branchement électrique du four
Vérifiez que la tension indiquée sur la plaque
signalétique correspond bien à celle de votre habitation. La plaque signalétique se trouve sur le rebord avant du four (visible lorsque la porte est ouverte). Utilisez un câble d’alimentation de type H05RR-F
(longueur minimale de 800 mm).
Avertissement : Tous les composants du four fonctionnent à 230-240 V. Si vous utilisez un branchement 400 V, assurez-vous que la tension atteignant le four est de 230-240 V, comme indiqué dans le tableau ci-contre.
Conducteurs x nombre
1N+
~
Raccordement
H05 RR-F 3X4 mm²
L’appareil doit être branché au moyen d’un dispositif de coupure omnipolaire avec une distance d’ouverture des contacts d’au moins 3 mm.
La mise à la terre des appareils est obligatoire aux termes de la loi.
N’utilisez ni adaptateur, ni prise multiple, ni rallonge.
Lorsque les appareils sont installés, les composants électriques doivent être inaccessibles.
2N+
3+
3N+
~
~
~
H05 RR-F 4X2,5 mm²
H05 RR-F 4X2,5 mm²
H05 RR-F 5X1,5 mm²
Couplage de la plaque de cuisson avec le four
Avant de brancher l’appareil, vérifiez que la table de
cuisson figure parmi celles énumérées dans la fiche produit couplage table de cuisson/four. Branchez les connecteurs tripolaire et quadripolaire aux connecteurs correspondants du four. Le connecteur tripolaire
du bandeau de commandes, tandis que le connecteur quadripolaire supérieur gauche du four (voir la figure).
Connectez le fil de terre rayé jaune/vert ( )
de la table de cuisson à la vis se trouvant à côté du connecteur tripolaire.
REMARQUE IMPORTANTE : NE BRANCHEZ EN AUCUN CAS L’APPAREIL AVANT D’AVOIR ACHEVE LES RACCORDEMENTS ENTRE LE FOUR ET LA TABLE DE CUISSON.
Insérez le four dans le meuble.
En prenant soin de ne pas écraser le câble d’alimentation.
90
se situe à l’arrière droit
(H)
se situe dans le coin
(J)
(K)
