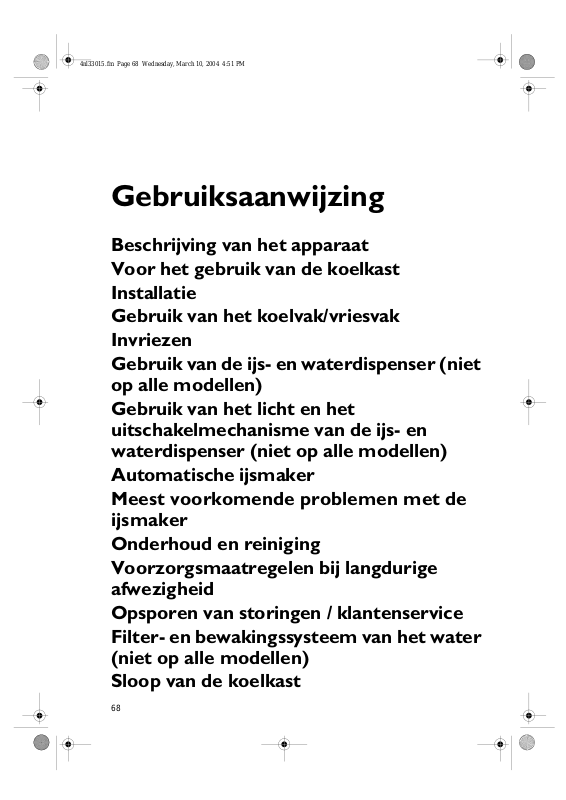

Gebruiksaanwijzing
Beschrijving van het apparaat
Voor het gebruik van de koelkast
Installatie
Gebruik van het koelvak/vriesvak
Invriezen
Gebruik van de ijs- en waterdispenser (niet
op alle modellen)
Gebruik van het licht en het
uitschakelmechanisme van de ijs- en
waterdispenser (niet op alle modellen)
Automatische ijsmaker
Meest voorkomende problemen met de
ijsmaker
Onderhoud en reiniging
Voorzorgsmaatregelen bij langdurige
afwezigheid
Opsporen van storingen / klantenservice
Filter- en bewakingssysteem van het water
(niet op alle modellen)
Sloop van de koelkast
68
4nl33015.fm Page 69 Wednesday, March 10, 2004 4:51 PM
Beschrijving van het apparaat
Vriesvak
S. Automatische ijsmaker
T. Roosters
U. Lage korf
V. Hoge korf
W. Bak voor ijsblokjes
X. Inzetstuk binnendeur
vriezer
Y. Vakje binnendeur vriezer
Z. Lampje binnenin
Koelvak
A. Lampje binnenin
B. Lampje in het midden
C. Verstelbaar schap
D. Deksel van lade
E. Lade
F. Groentenlade
G. Regeling groentenlade
H. Vleeslade
I. Regeling vleeslade
L. Vak
M. Vak met flessenhouders
N. Vak 2 lt. met
flessenhouders
O. Vak 0,75 lt.
P. Afscheider plankje
Q. Eierbakje
R. Waterfilter (niet op alle
modellen)
69
4nl33015.fm Page 70 Wednesday, March 10, 2004 4:51 PM
Voor het gebruik van de koelkast
Controleer na het uitpakken
van het apparaat of het niet
beschadigd is en of de deur
goed sluit. Uw leverancier dient
binnen 24 uur vanaf de levering
van het product van eventuele
schade op de hoogte te worden
gesteld.
Het verpakkingsmateriaal is
recyclebaar en draagt het
recyclingsymbool .
De koelkast is vervaardigd van
materiaal dat kan worden
gerecycled. Wanneer u hem
afdankt, dienen de plaatselijke
voorschriften voor
afvalverwerking te worden
nageleefd, rekening houdend
met het milieu. Om het risico
van verstikking en opsluiting
te vermijden, mag het
kinderen niet worden
toegestaan in de koelkast te
spelen of zich hierin te
verstoppen.
Maak het apparaat op het
moment van sloop onbruikbaar
door de deuren te verwijderen
en de voedingskabel door te
snijden. Laat het apparaat niet in
het milieu achter, maar breng
het naar een speciaal
afvalverwerkingscentrum voor
terugwinning van koelgassen.
Zorg ervoor dat de installatie
en de elektrische aansluiting
door een gekwalificeerd
technicus worden verricht
overeenkomstig de
aanwijzingen van de fabrikant
en de plaatselijke
veiligheidsvoorschriften.
Conformiteitsverklaring
Dit apparaat is bestemd voor het
conserveren van
voedingsmiddelen en is
vervaardigd in overeenstemming
met de Europese Richtlijn 89/
109/EEG.
Dit apparaat is ontwikkeld,
gefabriceerd en op de markt
gebracht in overeenstemming
met:
- de veiligheidsvereisten van de
Laagspanningsrichtlijn 73/23/
EEG;
- de veiligheidsvereisten van de
EMC-richtlijn;
- 89/336/EEG, gewijzigd door de
Richtlijn 93/68/EEG.
Dit apparaat bevat geen CFK's
(het koelcircuit bevat R134a). Zie
voor nadere bijzonderheden het
serieplaatje op het apparaat.
Algemene
voorzorgsmaatregelen en
adviezen
Gebruik het koelvak
uitsluitend voor het bewaren
van verse levensmiddelen en
het vriesvak uitsluitend voor
het bewaren van
diepvriesproducten, het
invriezen van verse
levensmiddelen en het maken
van ijsblokjes.
Zorg ervoor dat de koelkast na
de installatie niet op de
voedingskabel staat.
Bewaar geen dranken in glas
in het vriesvak want deze
kunnen ontploffen.
Eet geen ijsblokjes of
waterijsjes die net uit de
vriezer komen, aangezien
deze zo koud zijn dat ze
brandwonden kunnen
veroorzaken.
Verwijder de stekker uit het
stopcontact of sluit de
stroomtoevoer af voordat u
begint met reinigings- of
onderhoudswerkzaamheden.
Bewaar of gebruik geen
benzine of andere gassen en
licht ontvlambare stoffen in de
buurt van de koelkast of
andere elektrische
huishoudelijke apparatuur. De
dampen die hieruit
voortkomen kunnen brand of
explosies veroorzaken.
Installatie
Installeer de koelkast niet in
de buurt van een
warmtebron.
Plaats het apparaat in een
droge en goed
geventileerde ruimte.
Voor een goede ventilatie
moet een ruimte van 1 cm
vrijgelaten worden aan
beide zijden en boven het
apparaat.
Maak de koelkast van
binnen schoon alvorens
hem te gaan gebruiken.
70
Laat de koelkast minstens
een uur staan (zonder hem
te verplaatsen) voordat u
de stekker ervan in het
stopcontact steekt.
Het apparaat moet worden
aangesloten op een
watertoevoer die
drinkwater of chemisch
gezuiverd water levert.
Installeer het apparaat
waterpas op een vloer die
het gewicht kan dragen en
in een ruimte die geschikt is
voor de afmetingen en het
gebruik van het apparaat.
Gebruik de koelkast niet in
omgevingen waar de
temperatuur kan dalen
onder 13°C.
Let op tijdens
verplaatsingen dat de
vloeren niet worden
beschadigd
(b.v. parket).
4nl33015.fm Page 71 Wednesday, March 10, 2004 4:51 PM
Gebruik van het koelvak/vriesvak
Sluit het apparaat aan op
de waterleiding en het
elektriciteitsnet (zie de
installatiehandleiding).
Bij het maken van de
elektrische aansluiting
verschijnen op het display
van het vriesvak twee
liggende streepjes totdat
de optimale temperatuur
bereikt wordt, terwijl op
het display van de koelkast
een in de fabriek ingestelde
temperatuur van +5°C
weergegeven wordt.
Als het apparaat warm is,
knippert het rode
indicatielampje en klinkt het
geluidssignaal, dit betekent
dat het product nog niet de
optimale temperaturen
bereikt heeft voor
voedselconservering.
Druk op de Reset-knop
om het geluidsalarm
af te zetten.
Het rode indicatielampje
stopt met knipperen
wanneer de temperatuur in
het vriesvak onder -12°C
daalt. Op dit punt kunnen
de voedingsmiddelen in het
vriesvak worden gezet.
Nadat het apparaat in
werking is gesteld, duurt
het ongeveer 2/3 uur
voordat de juiste
temperatuur wordt bereikt
voor het conserveren van
een normale lading van het
koelvak.
BELANGRIJK: als er
voedsel in de koelkast
wordt geplaatst voordat
het apparaat voldoende
gekoeld is, kan het voedsel
bederven. Het instellen van
de knoppen van het
vriesvak en het koelvak op
een lagere (koudere) stand
dan de aanbevolen stand,
zal de temperatuur in de
vakken niet sneller laten
afkoelen.
Zet geen voedsel in de
buurt van de
luchtuitgangsopeningen in
het koelvak.
Een ingebouwde externe
vochtregelaar zorgt ervoor
dat er zich geen vocht op de
randen aan de voorkant
ophoopt. Het is normaal
dat deze randen soms warm
aanvoelen.
De binnenverlichting gaat
aan bij opening van beide
deuren.
71
4nl33015.fm Page 72 Wednesday, March 10, 2004 4:51 PM
Richtlijnen voor selectie van de functie op het bedieningspaneel koelkast/vriesvak en de ijs-
en waterdispenser
Stand-By
Door op de knop te
drukken gaat het apparaat
over op stand-by. Deze
functie dient om zowel het
koelvak als het vriesvak
buiten werking te stellen.
Snelvriezen
Deze functie moet worden
geactiveerd voordat er
verse voedingsmiddelen
worden ingevroren. De
functie wordt geadviseerd
door op de knop met geel
licht erachter te drukken,
en wordt automatisch
gedeactiveerd na 24 uur, of
met de hand door de knop
opnieuw in te drukken.
Selectie en regeling
temperatuur
vriesvak
Om de interne
temperatuur te veranderen
moeten de knoppen
worden ingedrukt totdat
de gewenste waarde
bereikt wordt, die op het
display zal verschijnen.
Op beide displays worden twee
groene puntjes weergegeven,
die getuigen van de activering
van de stand-by functie.
Om de functie te hervatten moet
dezelfde procedure worden
gevolgd, totdat de eerder
ingestelde temperaturen op beide
displays worden weergegeven.
Display vriesvak
Geeft de interne temperatuur
weer die is ingesteld in het
vriesvak. Instelbare limiet T:
van - 18°C, minst koude
temperatuur, tot - 24°C koudste
temperatuur.
Display koelvak
Geeft de ingestelde
temperatuur van het koelvak
weer. Instelbare limiet T: van+
2°C koudste temperatuur tot +
6°C, minste koude temperatuur.
Wanneer het apparaat op stand-
by staat, is het licht in het
koelvak en het vriesvak uit.
Bedenk hierbij wel dat het
apparaat niet is afgekoppeld
van de elektrische voeding.
De ingestelde T° wordt in het
geheugen opgeslagen en ook
automatisch hervat na een
eventuele stroomuitval of
uitschakeling van het apparaat
met de stand-by-knop.
De ingestelde T° wordt in het
geheugen opgeslagen en
automatisch hersteld, ook na
een eventuele stroomuitval of
uitschakeling van het apparaat
door middel van de stand-by
knop.
Selectie en
regeling van de
temperatuur in het
koelvak
Snelle afkoeling
Hiermee wordt de status van
de Fast Cooling functie
ingeschakeld en
weergegeven die dient om
het koelen van verse
72
Om de interne temperatuur te
veranderen moeten de knoppen
worden ingedrukt totdat de
gewenste waarde bereikt wordt,
die op het display zal verschijnen.
voedingsmiddelen die in het
koelvak geplaatst zijn, te
versnellen. De functie wordt
geactiveerd wanneer de knop
van achteren geel verlicht
wordt, en wordt automatisch
gedeactiveerd na ongeveer 6
uur of handmatig door de knop
opnieuw in te drukken.
4nl33015.fm Page 73 Wednesday, March 10, 2004 4:51 PM
Richtlijnen voor selectie van de functie op het bedieningspaneel koelkast/vriesvak en de ijs-
en waterdispenser
Vakantie
Deze functie deactiveert de
koeling in het koelvak in het
geval de gebruiker lange tijd
afwezig is. Wordt
geactiveerd door op de knop
te drukken die van
achteren geel wordt verlicht.
Signalering Deur
vriesvak/koelvak
open
Alarmen
Deze indicaties worden
meegedeeld door middel
van een geluidssignaal en
lichtsignalen.
Het geluidsalarm wordt
uitgeschakeld door op de
toets te drukken.
Alarm T° vriesvak
Er wordt een geluidssignaal
geactiveerd en het rode
lampje knippert, terwijl de
aanwijzingen van de T° op
het display worden
vervangen door twee
liggende streepjes.
Wordt geactiveerd
wanneer:
het apparaat voor het
eerst wordt aangesloten
op het elektriciteitsnet
of na een non-actieve
periode.
De T° van het vriesvak
onvoldoende is.
De T° verdwijnt van het display
waar een groene punt
verschijnt. Om de koelfunctie in
het koelvak weer te activeren
moet de knop weer worden
ingedrukt.
Het symbool van de deur van
het koelvak of het vriesvak gaat
branden met groen licht
wanneer één of beide deuren
geopend worden.
Er een hoeveelheid in te
vriezen levensmiddelen is
geladen, die groter is dan de
hoeveelheid die op het
serienummerplaatje is
aangegeven.
De deur van de vriezer lange
tijd open is gebleven.
Alarm Black Out
Op het display van het vriesvak
wordt de maximale T°
weergegeven die bereikt is
tijdens de periode waarin er
geen stroom was.
Tegelijkertijd gaat het rode
alarmlampje branden en wordt
het geluidssignaal geactiveerd.
Wordt geactiveerd wanneer:
er een langdurige
stroomuitval is geweest en de
interne T° van het vriesvak
gestegen is tot een niveau dat
te hoog is voor de juiste
conservering van de
voedingsmiddelen.
Om de alarmfunctie te
elimineren:
druk op de resetknop .
Op het display verschijnt de
vooringestelde temperatuur.
Belangrijk:
nadat de functie geactiveerd is,
moet bederfelijk voedsel uit het
koelvak worden verwijderd en
moeten de deuren gesloten
blijven.
Opmerking:
het wordt aanbevolen de staat
van conservering van de
voedingsmiddelen in beide
vakken te controleren alvorens
hen opnieuw in te vriezen of te
consumeren!
Bedrijfsalarmen
In het geval dat het
geluidssignaal actief is en op het
display letters verschijnen, zoals
bijv. CF, dient de Whirlpool
assistentiedienst te worden
gebeld.
73
4nl33015.fm Page 74 Wednesday, March 10, 2004 4:51 PM
Richtlijnen voor selectie van de functie op het bedieningspaneel koelkast/vriesvak en de ijs-
en waterdispenser
Alarm Deur
vriesvak/koelkast
open
Het symbool van de deur
van de koelkast/diepvriezer
(of beiden) knippert
(groen lampje)
tegelijkertijd met het
geluidssignaal en het rode
lampje.
Toetsenblokkering
Met deze functie kunnen
eventuele onopzettelijke
wijzigingen van instellingen
of uitschakeling van het
apparaat worden
voorkomen.
Om de
toetsenblokkering in te
schakelen moeten de
knoppen voor
snelvriezen links op
het paneel en voor snel
Wordt geactiveerd wanneer:
één of beide deuren langer
dan 2 minuten open gebleven
zijn. Als de deur open blijft,
wordt na nog 2 minuten het
geluidssignaal opnieuw
geactiveerd.
afkoelen rechts op het
paneel ongeveer 3 tegelijk
worden ingedrukt, totdat het
gele lichtsignaal gaat branden
en er een geluidssignaal
geactiveerd wordt.
Om het alarm te elimineren:
sluit de deur(en) of druk op de
resetknop .
De functie kan worden
uitgeschakeld met dezelfde
procedure, totdat het gele
indicatielampje dooft.
74
Loading...
