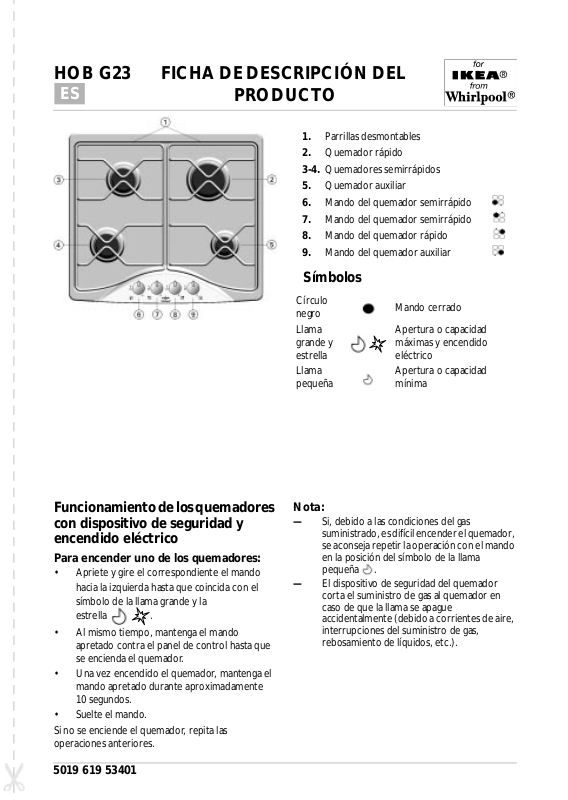

HOB G23 FICHA DE DESCRIPCIÓN DEL
ES |
PRODUCTO |
Funcionamiento de los quemadores con dispositivo de seguridad y encendido eléctrico
Para encender uno de los quemadores:
•Apriete y gire el correspondiente el mando hacia la izquierda hasta que coincida con el
símbolo de la llama grande y la estrella
.
•Al mismo tiempo, mantenga el mando apretado contra el panel de control hasta que se encienda el quemador.
•Una vez encendido el quemador, mantenga el mando apretado durante aproximadamente 10 segundos.
•Suelte el mando.
Si no se enciende el quemador, repita las operaciones anteriores.
1.Parrillas desmontables
2.Quemador rápido
3-4. Quemadores semirrápidos
5.Quemador auxiliar
6. Mando del quemador semirrápido
7. Mando del quemador semirrápido
8. Mando del quemador rápido
9. Mando del quemador auxiliar
Símbolos
Círculo |
Mando cerrado |
|
negro |
||
|
||
Llama |
Apertura o capacidad |
|
grande y |
máximas y encendido |
|
estrella |
eléctrico |
|
Llama |
Apertura o capacidad |
|
pequeña |
mínima |
Nota:
—Si, debido a las condiciones del gas suministrado, es difícil encender el quemador, se aconseja repetir la operación con el mando
en la posición del símbolo de la llama pequeña
.
—El dispositivo de seguridad del quemador corta el suministro de gas al quemador en caso de que la llama se apague accidentalmente (debido a corrientes de aire, interrupciones del suministro de gas, rebosamiento de líquidos, etc.).
5019 619 53401
DIMENSIONES DE LAS SUPERFICIES DE COCCIÓN Y
DE TRABAJO (mm)
Nota: Si se instala un extractor sobre la superficie de cocción, consulte las instrucciones del extractor para saber cuál es la distancia correcta.
TABLA DE LOS INYECTORES |
|
|
|
|
CATEGORÍA II2H3+ |
||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Referencia |
Capacidad |
|
|
Capacidad |
|
Presión del gas en mbar |
|||||
Tipo de gas |
|
Tipo de |
térmica |
Consumo |
térmica |
|
|
|
|
|
|
||||
|
del inyector |
|
mín. |
|
nom. |
máx. |
|||||||||
empleado |
|
quemador |
100/mm |
nominal |
nominal |
reducida |
|
|
|||||||
|
|
|
|
|
|
kW |
|
|
kW |
|
|
|
|
|
|
GAS NATURAL |
rápido |
128 |
|
3,00 |
286 l/h |
0,60 |
|
|
|
|
|
|
|||
semirrápido |
94 |
|
1,65 |
157 l/h |
0,35 |
|
17 |
|
20 |
25 |
|||||
(Metano) |
G20 |
|
|
|
|||||||||||
auxiliar |
76 |
|
1,00 |
95 l/h |
0,30 |
|
|
|
|
|
|
||||
|
|
|
|
|
|
|
|
|
|||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
GAS LICUADO DEL |
rápido |
85 |
|
3,00 |
218 g/h |
0,60 |
|
|
|
|
|
|
|||
PETRÓLEO |
|
semirrápido |
65 |
|
1,65 |
120 g/h |
0,35 |
|
20 |
|
28-30 |
35 |
|||
(Bombona) |
G30 |
auxiliar |
50 |
|
1,00 |
73 g/h |
0,30 |
|
|
|
|
|
|
||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
GAS LICUADO DEL |
rápido |
85 |
|
3,00 |
214 g/h |
0,60 |
|
|
|
|
|
|
|||
PETRÓLEO |
|
semirrápido |
65 |
|
1,65 |
118 g/h |
0,35 |
|
25 |
|
37 |
45 |
|||
(Bombona) |
G31 |
auxiliar |
50 |
|
1,00 |
71 g/h |
0,30 |
|
|
|
|
|
|
||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||||
Tipo de gas |
|
|
Modelo de |
|
Capacidad térmica |
Consumo total |
|
|
Aire comburente |
||||||
|
|
|
total nominal |
|
|
|
necesario |
|
|||||||
empleado |
|
|
aparato |
|
|
nominal |
|
|
|
||||||
|
|
|
kW |
|
|
|
m3/h |
|
|
||||||
|
|
|
|
|
|
|
|
|
|
|
|
||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|||
G20 20 mbar |
|
|
4 de gas |
|
7,30 |
|
695 L/h |
|
|
14,6 |
|
|
|
||
|
|
|
|
|
|
|
|
|
|
|
|
||||
G30 28-30 mbar |
|
4 de gas |
|
7,30 |
|
531 g/h |
|
|
14,6 |
|
|
|
|||
|
|
|
|
|
|
|
|
|
|
|
|
|
|||
G31 37 mbar |
|
|
4 de gas |
|
7,30 |
|
521 g/h |
|
|
14,6 |
|
|
|
||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
SUMINISTRO ELÉCTRICO: 230 V - 50 Hz
