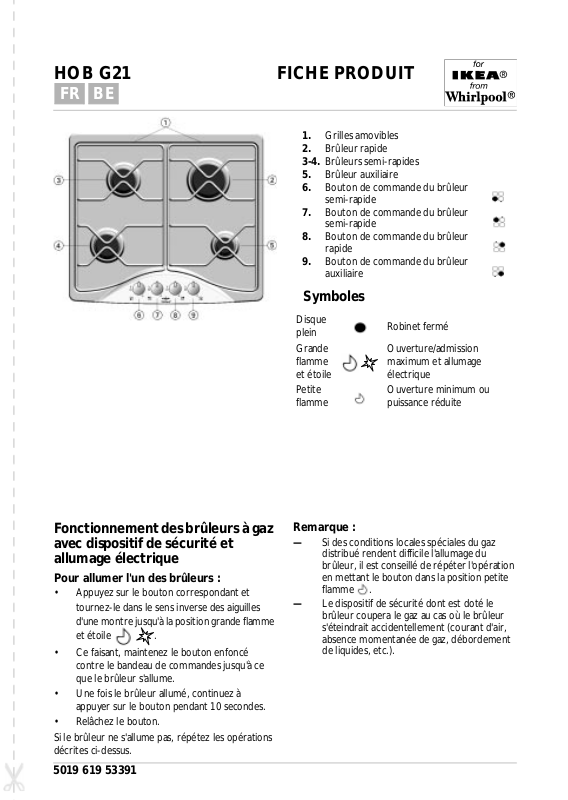

Whirlpool HOB G21 PRODUCT SHEET

HOB G21 FICHE PRODUIT

FR BE

1. Grilles amovibles

2. Brûleur rapide 3-4. Brûleurs semi-rapides

5. Brûleur auxiliaire

6. Bouton de commande du brûleur

semi-rapide

7. Bouton de commande du brûleur semi-rapide

8. Bouton de commande du brûleur rapide

9. Bouton de commande du brûleur auxiliaire

Symboles

Fonctionnement des brûleurs à gaz avec dispositif de sécurité et allumage électrique

Pour allumer l'un des brûleurs :

• Appuyez sur le bouton correspondant et tournez-le dans le sens inverse des aiguilles d'une montre jusqu'à la position grande flamme et étoile .

• Ce faisant, maintenez le bouton enfoncé contre le bandeau de commandes jusqu'à ce que le brûleur s'allume.

• Une fois le brûleur allumé, continuez à appuyer sur le bouton pendant 10 secondes.

• Relâchez le bouton.

Si le brûleur ne s'allume pas, répétez les opérations décrites ci-dessus.

5019 619 53391

Disque plein

Grande flamme et étoile

Petite flamme

Robinet fermé Ouverture/admission

maximum et allumage électrique

Ouverture minimum ou puissance réduite

Remarque :

— Si des conditions locales spéciales du gaz

distribué rendent difficile l'allumage du brûleur, il est conseillé de répéter l'opération en mettant le bouton dans la position petite flamme .

— Le dispositif de sécurité dont est doté le

brûleur coupera le gaz au cas où le brûleur s'éteindrait accidentellement (courant d'air, absence momentanée de gaz, débordement de liquides, etc.).

DIMENSIONS DE LA TABLE DE CUISSON ET

DU PLAN DE TRAVAIL (mm)

Remarque : Avant d'installer une hotte au-dessus de la table de cuisson, veuillez vous

référer au manuel d'utilisation de la hotte qui spécifie les distances adéquates.

TABLEAU DES INJECTEURS CATÉGORIE II2E+3+

Type de gaz utilisé

GAZ NATUREL (Méthane) G20

GAZ NATUREL (Groningue) G25

GAZ DE PÉTROLE LIQUÉFIÉ

(Bouteille) G30 GAZ DE PÉTROLE

LIQUÉFIÉ (Bouteille) G31

Type de gaz utilisé

G20 20 mbar 4 feux gaz 7,30 695 l/h 14,6 G25 25 mbar 4 feux gaz 6,77 751 l/h 13,5 G30 28-30 mbar 4 feux gaz 7,30 531 g/h 14,6 G31 37 mbar 4 feux gaz 7,30 521 g/h 14,6

Type de brûleur

rapide semi-rapide auxiliaire

Modèle de l'appareil

Marque de l'injecteur 100/mm

128

94 76

128

94 76

85 65 50

Puissance thermique nominale kW

3,00 1,65 1,00

2,78 1,53 0,93

3,00 1,65 1,00

Puissance thermique nominale kW

Consommation nominale

218 g/h 120 g/h

214 g/h 118 g/h

286 l/h 157 l/h

95 l/h

308 l/h 170 l/h 103 l/h

73 g/h

71 g/h

Consommation totale nominale

Puissance thermique réduite kW

FR BE

0,85

0,60

0,52

0,35

0,46

0,30 0,60

0,85

0,35

0,52

0,30

0,46

0,60

0,35

0,30

0,60

0,35

0,30

Air nécessaire à la combustion m

Pression du gaz

mbar

min. nom. max.

17 20 25

20 25 30

20 28-30 35

25 37 45

ALIMENTATION ÉLECTRIQUE : 230 V - 50 Hz
