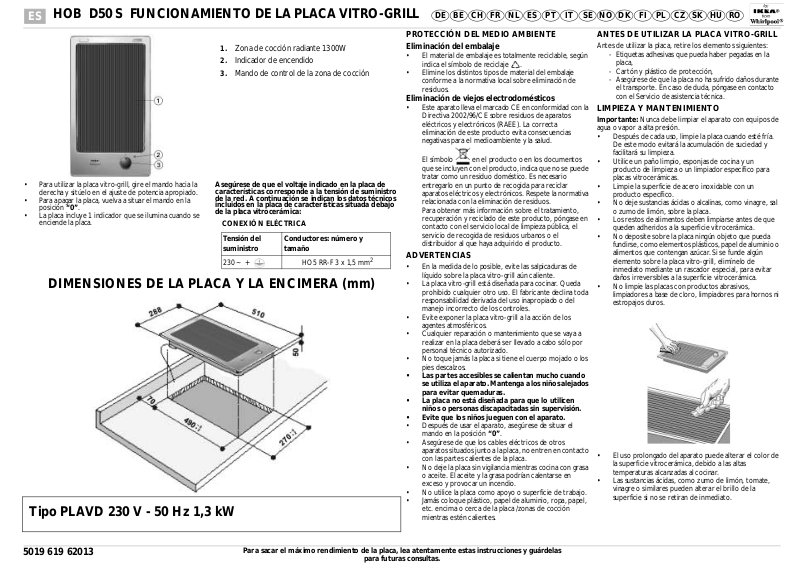

Whirlpool HOB D50 S PROGRAM CHART [es]
HOB D50 S FUNCIONAMIENTO DE LA PLACA VITRO-GRILL
ES
ROCZ SK HUPLNO DK FISEES PT ITNLDE BE CH FR
Zona de cocción radiante 1300W
1.
Indicador de encendido
2.
Mando de control de la zona de cocción
3.
• Para utilizar la placa vitro-grill, gire el mando hacia la
derecha y sitúelo en el ajuste de potencia apropiado.
• Para apagar la placa, vuelva a situar el mando en la
posición
• La placa incluye 1 indicador que se ilumina cuando se
enciende la placa.
“0”
.
Asegúrese de que el voltaje indicado en la placa de
características corresponde a la tensión de suministro
de la red. A continuación se indican los datos técnicos
incluidos en la placa de características situada debajo
de la placa vitrocerámica:
CONEXIÓN ELÉCTRICA
Tensión del
suministro
230 ~ +
Conductores: número y
tamaño
HO5 RR-F 3 x 1,5 mm
DIMENSIONES DE LA PLACA Y LA ENCIMERA (mm)
Tipo PLAVD 230 V - 50 Hz 1,3 kW
PROTECCIÓN DEL MEDIO AMBIENTE
Eliminación del embalaje
• El material de embalaje es totalmente reciclable, según
indica el símbolo de reciclaje .
• Elimine los distintos tipos de material del embalaje
conforme a la normativa local sobre e liminación de
residuos.
Eliminación de viejos electrodomésticos
• Este aparato lleva el marcado CE en conformidad con la
Directiva 2002/96/CE sobre residuos de aparatos
eléctricos y electrónicos (RAEE). La correcta
eliminación de este producto evita consecuencias
negativas para el medioambiente y la salud.
El símbolo en el producto o en los documentos
que se incluyen con el producto, indica que no se puede
tratar como un residuo doméstico. Es necesario
entregarlo en un punto de recogida para reciclar
aparatos eléctricos y electrónicos. Respete la normativa
relacionada con la eliminación de residuos.
Para obtener más información sobre el tratamiento,
recuperación y reciclado de este producto, póngase en
contacto con el servicio local de limpie za pública, el
servicio de recogida de residuos urbanos o el
distribuidor al que haya adquirido el producto.
2
ADVERTENCIAS
• En la medida de lo posible, evite las salpicaduras de
líquido sobre la placa vitro-grill aún caliente.
• La placa vitro-grill está diseñada para cocinar. Queda
prohibido cualquier otro uso. El fabricante declina toda
responsabilidad derivada del uso inapropiado o del
manejo incorrecto de los controles.
• Evite exponer la placa vitro-grill a la acción de los
agentes atmosféricos.
• Cualquier reparación o mantenimiento que se vaya a
realizar en la placa deberá ser llevado a cabo sólo por
personal técnico autorizado.
• No toque jamás la placa si tiene el cuerpo mojado o los
pies descalzos.
• Las partes accesibles se calientan mucho cuando
se utiliza el aparato. Mantenga a los niños alejados
para evitar quemaduras.
• La placa no está diseñada para que lo utilicen
niños o personas discapacitadas sin supervisión.
• Evite que los niños jueguen con el aparato.
• Después de usar el aparato, asegúrese de situar el
mando en la posición
• Asegúrese de que los cables eléctricos de otros
aparatos situados junto a la placa, no entren en contacto
con las partes calientes de la placa.
• No deje la placa sin vigilancia mientras cocina con grasa
o aceite. El aceite y la grasa podrían calentarse en
exceso y provocar un incendio.
• No utilice la placa como apoyo o super ficie de trabajo.
• Jamás coloque plástico, papel de aluminio, ropa, papel,
etc. encima o cerca de la placa /zonas de cocción
mientras estén calientes.
“0”
.
ANTES DE UTILIZAR LA PLACA VITRO-GRILL
Antes de utilizar la placa, retire los elementos siguientes:
- Etiquetas adhesivas que pueda haber pegadas en la
placa,
- Cartón y plástico de protección,
- Asegúrese de que la placa no ha sufrido daños durante
el transporte. En caso de duda, póngase en contacto
con el Servicio de asistencia técnica.
LIMPIEZA Y MANTENIMIENTO
Importante:
agua o vapor a alta presión.
• Después de cada uso, limpie la placa cuando esté fría.
De este modo evitará la acumulación de suciedad y
facilitará su limpieza.
• Utilice un paño limpio, esponjas de cocina y un
producto de limpieza o un limpiador específico para
placas vitrocerámicas.
• Limpie la superficie de acero inoxidable con un
producto específico.
• No deje sustancias ácidas o alcalinas, como vinagre, sal
o zumo de limón, sobre la placa.
• Los restos de alimentos deben limpiarse antes de que
queden adheridos a la superficie vitrocerámica.
• No deposite sobre la placa ningún objeto que pueda
fundirse, como elementos plásticos, papel de aluminio o
alimentos que contengan azúcar. Si se funde algún
elemento sobre la placa vitro-grill , elimínelo de
inmediato mediante un rascador especial, para evitar
daños irreversibles a la superficie vitrocer ámica.
• No limpie las placas con productos abrasivos,
limpiadores a base de cloro, limpiadores para hornos ni
estropajos duros.
• El uso prolongado del aparato puede alterar el color de
la superficie vitrocerámica, debido a las altas
temperaturas alcanzadas al cocinar.
• Las sustancias ácidas, como zumo de limón, tomate,
vinagre o similares pueden alterar el brillo de la
superficie si no se retiran de inmediato.
Nunca debe limpiar el aparato con equipos de
5019 619 62013
Para sacar el máximo rendimiento de la placa, lea atentamente estas instrucciones y guárdelas
para futuras consultas.
GUÍA PARA LA SOLUCIÓN DE PROBLEMAS
La placa vitro-grill no funciona:
- Revise la instalación eléctrica y compruebe que hay
corriente.
- Sitúe el mando en la posición
encenderla para comprobar si se ha solucionado el
problema.
“0”
y vuelva a
La placa vitro-grill no se apaga.
- Desenchufe inmediatamente el cable de alimentación
de suministro eléctrico para desconectar la placa.
ACCESORIOS:
• Para adquirir la tapa de cristal, solicítela al Servicio de
asistencia técnica y facilite el código:
AMC 966 NB (Negro)
AMC 966 MR (Espejo).
INSTALACIÓN
Recomendaciones
Importante: Antes de realizar cualquier instalación o
procedimiento de reparación, desenchufe la placa
vitro-grill de la toma de corriente.
• Las conexiones eléctricas deben realizarse antes de
enchufar el aparato a la toma de corriente.
• La instalación debe realizarla un técnico cualificado, de
acuerdo con las instrucciones del fabricante y la
normativa local vigente.
• Después de desembalar la placa vitro-grill, revísel a para
comprobar que no ha sufrido daños durante el
transporte.
con el Servicio de asistencia técnica autorizado o
con el distribuidor más próximo.
Preparación del compartimento de montaje
• Antes de insertar el aparato, realice todo s los cortes
necesarios en la encimera. Elimine con cuidado todos
los restos de material que puedan dificultar el
funcionamiento correcto del aparato.
• La placa debe encastrarse en una encimera con un
grosor mínimo de 30 mm y uno máximo de 50 mm.
• Inserte un panel de separación a una distancia mínima
de 20 mm de la parte inferior de la placa vitro-grill, de
forma que no sea accesible para el usuario.
• Si desea instalar un horno debajo de la placa, asegúrese
de que sea de la marca Whirlpool y esté equipada con
un sistema de refrigeración.
• Jamás deben colocarse otros materiales entre la placa
vitro-grill y el horno (por ejemplo, travesaños, aislantes,
etc.).
• Si la placa vitro-grill se va a instalar junto a un mueble de
columna, deje una distancia mínima de 100 mm desde el
borde de la placa vitro-grill.
• Practique una abertura en la encimera con las medidas
indicadas.
• Coloque el sellante suministrado en la superficie de la
placa (si no lo estuviera), después de limpiar
cuidadosamente la superficie de aplicación.
En caso de duda, póngase en contacto
SERVICIO POSVENTA
Antes de ponerse en contacto con el Servicio de
asistencia técnica:
• Consulte las indicaciones del apartado “Guía para la
solución de problemas” para ver si puede resolver el
problema.
Si después de realizar estas comprobaciones el
problema persiste, póngase en contacto con el Servicio
de asistencia técnica más cercano.
Debe detallar:
• una breve descripción del problema,
• el tipo de placa y el modelo exactos,
• el número de servicio (que aparece junto a la palabra
SERVICE en la placa de características, situada debajo
de la placa de cocción). Este número aparece también
en el folleto de garantía,
• su dirección completa,
• número de teléfono con el prefijo de su zona.
Si fuera necesario efectuar reparaciones, póngase en
contacto con el
para garantizar el uso de piezas de recambio originales y una
reparación correcta.
El incumplimiento de estas instrucciones puede
comprometer la seguridad y la calidad del producto.
Importante:
placa vitro-grill.
Compruebe que la abertura practicada en la encimera se
corresponde con las dimensiones indicadas en el folleto,
dentro de las tolerancias permitidas.
No ejerza fuerza para colocar la placa vitro-grill en la
encimera.
Para la instalación
•
los tornillos suministrados.
1.
Coloque la placa en la abertura practicada en la encimer a
respetando las dimensiones indicadas en la primera
página.
NOTA:
suficiente para poder extraerlo hacia arriba.
2.
Para fijar la placa, utilice las a brazaderas (A) suministradas.
3.
Coloque las abrazaderas en las ranuras correspondiente s
indicadas por las flechas y fíjelas con tornillos apropiados
al grosor de la encimera (consulte la Fig. 1).
Servicio de asistencia técnica autorizado
quite la película protectora antes de instalar la
, utilice las abrazaderas apropiadas y
El cable de alimentación debe tener la longitud
Conexión eléctrica
• La normativa exige que el aparato incluya toma de
tierra.
• La conexión eléctrica deberá realizarla personal
cualificado siguiendo las instrucciones del fabricante y la
normativa local vigente.
• El instalador es responsable de la correcta conexión
eléctrica del aparato y del cumplimiento de las normas
de seguridad pertinentes.
• La normativa gubernamental vigente exige que para la
instalación se utilice un interruptor unipolar con una
holgura mínima entre contactos de 3 mm.
• No emplee adaptadores de enchufe múltiples ni cables
alargadores.
• Los componentes eléctricos no deben quedar
accesibles tras la instalación.
Conexión a la fuente de alimentación principal
Nota:
El hilo de toma de tierra amarillo/verde
conectarse al tornillo. Si el cable de alimentación no está
conectado:
• Quite unos 70 mm del recubrimiento protector del
cable de alimentación.
• Quite unos 10 mm del recubrimiento protector de los
hilos.
• Abra la placa de bornes
laterales con una herramienta apropiada.
• Inserte el cable de alimentación
(E)
• Cierre la cubierta de la placa de bornes.
• Terminada la conexión eléctrica, encaje la placa por la
y conecte los hilos a la placa de bornes.
parte superior y fíjela a los resortes de sujeción, como
se muestra en la Figura 1.
(C)
presionando las pestañas
(D)
(B)
debe
en la abrazadera
Fig. 2
Declaración de conformidad
• Esta placa de cocción está diseñada para entrar en
contacto con alimentos y fabricada de conformidad con
la Directiva 89/109/CEE.
• Esta placa de cocción se ha diseñado para uso exclusivo
como aparato de cocina. Cualquier otro uso (por
ejemplo, calentar una habitación) es incorrecto y
peligroso.
• Esta placa de cocción se ha diseñado, construido y
puesto a la venta de acuerdo con:
- Los requisitos de seguridad de la Directiva de
73/23/CEE de Baja Tensión.
- Los requisitos de protección de la Directiva
89/336/CEE relativas a la compatibilidad
electromagnética (CEM).
- Los requisitos de la Directiva 93/68/CEE.
Fig. 1
Fig. 3
Loading...
