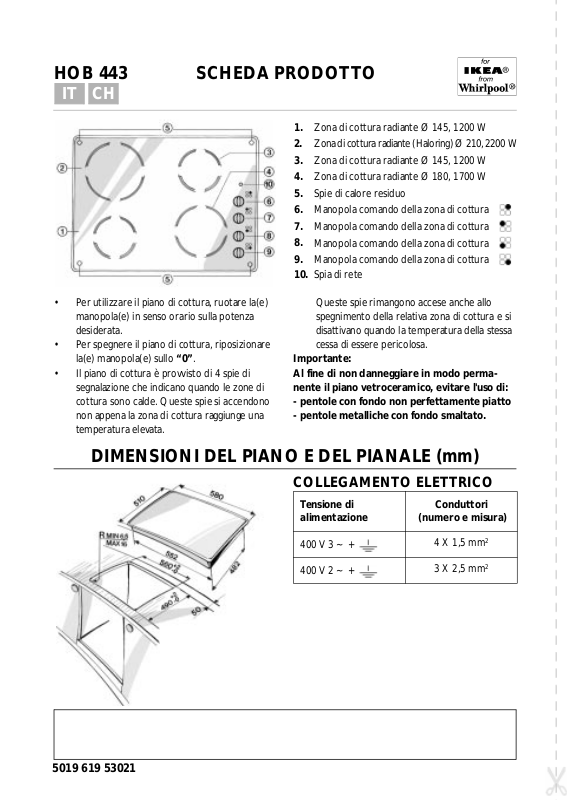

HOB 443 SCHEDA PRODOTTO

W

IT CH

1.

Zona di cottura radiante Ø 145, 1200 W

2.

Zona di cottura radiante (Haloring) Ø 210, 2200

3.

Zona di cottura radiante Ø 145, 1200 W

4.

Zona di cottura radiante Ø 180, 1700 W

5.

Spie di calore residuo

6.

Manopola comando della zona di cottura

7.

Manopola comando della zona di cottura

8.

Manopola comando della zona di cottura

9.

Manopola comando della zona di cottura

10.

Spia di rete

• Per utilizzare il piano di cottura, ruotare la(e)
manopola(e) in senso orario sulla potenza
desiderata.

• Per spegnere il piano di cottura, riposizionare
la(e) manopola(e) sullo

• Il piano di cottura è provvisto di 4 spie di
segnalazione che indicano quando le zone di
cottura sono calde. Queste spie si accendono
non appena la zona di cottura raggiunge una
temperatura elevata.

“0”

.

DIMENSIONI DEL PIANO E DEL PIANALE (mm)

Queste spie rimangono accese anche allo
spegnimento della relativa zona di cottura e si
disattivano quando la temperatura della stessa
cessa di essere pericolosa .

Importante:
Al fine di non danneggiare in modo perma­nente il piano vetroceramico, evitare l'uso di:

- pentole con fondo non perfettamente piatto

- pentole metalliche con fondo smaltato.

COLLEGAMENTO ELETTRICO

Tensione di
alimentazione

400 V 3 ~ +
400 V 2 ~ +

Conduttori

(numero e misura)

4 X 1,5 mm
3 X 2,5 mm

2

2

5019 619 53021
