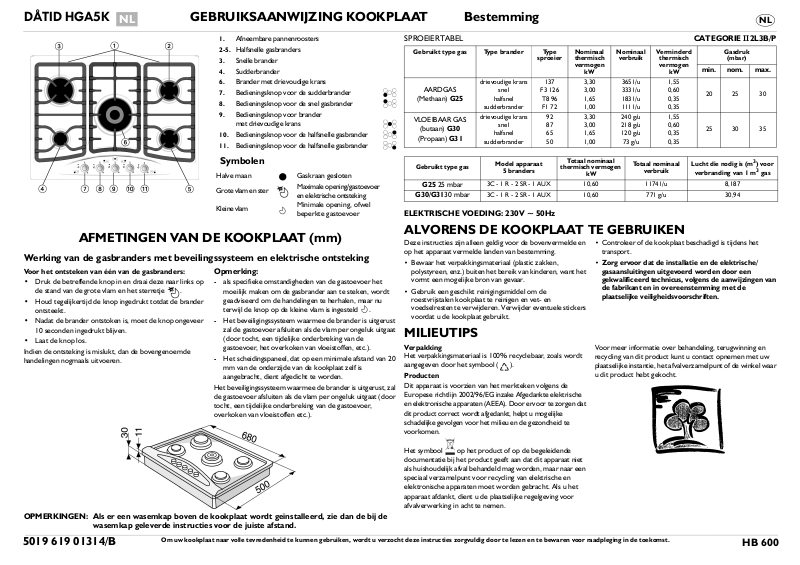

DÅTID HGA5K NL |
GEBRUIKSAANWIJZING KOOKPLAAT |
Bestemming |
NL
1. Afneembare pannenroosters
2-5. Halfsnelle gasbranders
3. Snelle brander
4. Sudderbrander
6. Brander met drievoudige krans
7. Bedieningsknop voor de sudderbrander
8. Bedieningsknop voor de snel gasbrander
9. Bedieningsknop voor brander met drievoudige krans
10. Bedieningsknop voor de halfsnelle gasbrander
11. Bedieningsknop voor de halfsnelle gasbrander
Symbolen
Halve maan |
Gaskraan gesloten |
|
Grote vlam en ster |
Maximale opening/gastoevoer |
|
en elektrische ontsteking |
||
|
||
Kleine vlam |
Minimale opening, ofwel |
|
beperkte gastoevoer |
||
|
AFMETINGEN VAN DE KOOKPLAAT (mm)
Werking van de gasbranders met beveilingssysteem en elektrische ontsteking
Voor het ontsteken van één van de gasbranders:
• Druk de betreffende knop in en draai deze naar links op de stand van de grote vlam en het sterretje .
•Houd tegelijkertijd de knop ingedrukt totdat de brander ontsteekt.
•Nadat de brander ontstoken is, moet de knop ongeveer 10 seconden ingedrukt blijven.
•Laat de knop los.
Indien de ontsteking is mislukt, dan de bovengenoemde handelingen nogmaals uitvoeren.
Opmerking:
-als specifieke omstandigheden van de gastoevoer het moeilijk maken om de gasbrander aan te steken, wordt geadviseerd om de handelingen te herhalen, maar nu terwijl de knop op de kleine vlam is ingesteld .
-Het beveiligingssysteem waarmee de brander is uitgerust zal de gastoevoer afsluiten als de vlam per ongeluk uitgaat (door tocht, een tijdelijke onderbreking van de gastoevoer, het overkoken van vloeistoffen, etc.).
-Het scheidingspaneel, dat op een minimale afstand van 20 mm van de onderzijde van de kookplaat zelf is aangebracht, dient afgedicht te worden.
Het beveiligingssysteem waarmee de brander is uitgerust, zal de gastoevoer afsluiten als de vlam per ongeluk uitgaat (door tocht, een tijdelijke onderbreking van de gastoevoer, overkoken van vloeistoffen etc.).
OPMERKINGEN: Als er een wasemkap boven de kookplaat wordt geïnstalleerd, zie dan de bij de wasemkap geleverde instructies voor de juiste afstand.
SPROEIERTABEL |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
CATEGORIE II2L3B/P |
|||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||
Gebruikt type gas |
|
Type brander |
|
Type |
|
Nominaal |
|
Nominaal |
|
Verminderd |
|
Gasdruk |
|
||||||
|
|
|
|
sproeier |
thermisch |
|
verbruik |
|
|
thermisch |
|
|
(mbar) |
|
|||||
|
|
|
|
|
|
|
vermogen |
|
|
|
|
|
|
vermogen |
|
|
|
|
|
|
|
|
|
|
|
|
kW |
|
|
|
|
|
|
kW |
|
min. |
nom. |
max. |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
AARDGAS |
drievoudige krans |
|
137 |
|
|
3,30 |
|
|
365 l/u |
|
|
1,55 |
|
|
|
|
|
||
|
snel |
|
F3 126 |
|
3,00 |
|
|
333 l/u |
|
|
0,60 |
|
|
20 |
25 |
30 |
|||
(Methaan) G25 |
|
halfsnel |
|
T8 96 |
|
1,65 |
|
|
183 l/u |
|
|
0,35 |
|
|
|||||
|
|
|
|
|
|
|
|
|
|
|
|
||||||||
|
|
sudderbrander |
|
F1 72 |
|
1,00 |
|
|
111 l/u |
|
|
0,35 |
|
|
|
|
|
||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
VLOEIBAAR GAS |
drievoudige krans |
|
92 |
|
|
3,30 |
|
240 g/u |
|
|
1,55 |
|
|
|
|
|
|||
|
snel |
|
87 |
|
|
3,00 |
|
218 g/u |
|
|
0,60 |
|
|
|
|
|
|||
(butaan) G30 |
|
|
|
|
|
|
|
|
|
25 |
30 |
35 |
|||||||
|
halfsnel |
|
65 |
|
|
1,65 |
|
120 g/u |
|
|
0,35 |
|
|
||||||
(Propaan) G31 |
|
|
|
|
|
|
|
|
|
|
|
|
|||||||
|
sudderbrander |
|
50 |
|
|
1,00 |
|
|
73 g/u |
|
|
0,35 |
|
|
|
|
|
||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||
|
|
|
|
|
|
|
|
|
|
||||||||||
Gebruikt type gas |
|
Model apparaat |
|
Totaal nominaal |
|
|
Totaal nominaal |
|
Lucht die nodig is (m3) voor |
||||||||||
|
5 branders |
|
|
thermisch vermogen |
|
|
verbruik |
|
verbranding van 1 m3 gas |
||||||||||
|
|
|
|
|
kW |
|
|
|
|
||||||||||
G25 25 mbar |
|
3C - 1 R - 2 SR - 1 AUX |
|
10,60 |
|
|
|
|
|
1174 l/u |
|
|
|
8,187 |
|
||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||||
G30/G3130 mbar |
|
3C - 1 R - 2 SR - 1 AUX |
|
10,60 |
|
|
|
|
|
771 g/u |
|
|
|
30,94 |
|
||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
ELEKTRISCHE VOEDING: 230V ~ 50Hz
ALVORENS DE KOOKPLAAT TE GEBRUIKEN
Deze instructies zijn alleen geldig voor de bovenvermelde en op het apparaat vermelde landen van bestemming.
•Bewaar het verpakkingsmateriaal (plastic zakken, polystyreen, enz.) buiten het bereik van kinderen, want het vormt een mogelijke bron van gevaar.
•Gebruik een geschikt reinigingsmiddel om de roestvrijstalen kookplaat te reinigen en veten voedselresten te verwijderen. Verwijder eventuele stickers voordat u de kookplaat gebruikt.
•Controleer of de kookplaat beschadigd is tijdens het transport.
•Zorg ervoor dat de installatie en de elektrische/ gasaansluitingen uitgevoerd worden door een gekwalificeerd technicus, volgens de aanwijzingen van de fabrikant en in overeenstemming met de plaatselijke veiligheidsvoorschriften.
MILIEUTIPS
Verpakking
Het verpakkingsmateriaal is 100% recyclebaar, zoals wordt aangegeven door het symbool ().
Producten
Dit apparaat is voorzien van het merkteken volgens de Europese richtlijn 2002/96/EG inzake Afgedankte elektrische en elektronische apparaten (AEEA). Door ervoor te zorgen dat dit product correct wordt afgedankt, helpt u mogelijke schadelijke gevolgen voor het milieu en de gezondheid te voorkomen.
Het symbool op het product of op de begeleidende documentatie bij het product geeft aan dat dit apparaat niet als huishoudelijk afval behandeld mag worden, maar naar een speciaal verzamelpunt voor recycling van elektrische en elektronische apparaten moet worden gebracht. Als u het apparaat afdankt, dient u de plaatselijke regelgeving voor afvalverwerking in acht te nemen.
Voor meer informatie over behandeling, terugwinning en recycling van dit product kunt u contact opnemen met uw plaatselijke instantie, het afvalverzamelpunt of de winkel waar u dit product hebt gekocht.
5019 619 01314/B |
Om uw kookplaat naar volle tevredenheid te kunnen gebruiken, wordt u verzocht deze instructies zorgvuldig door te lezen en te bewaren voor raadpleging in de toekomst. |
HB 600 |
|
|
VOORZORGSMAATREGELEN EN ALGEMENE AANBEVELINGEN
•Alvorens reinigingsof onderhoudswerkzaamheden uit te voeren moet de kookplaat worden afgekoppeld van de netvoeding.
•Als een apparaat op gas wordt gebruikt, wordt in de ruimte warmte en vochtige lucht geproduceerd. Zorg ervoor dat het vertrek goed wordt geventileerd, of installeer een wasemkap met een afvoerpijp.
•Bij langdurig gebruik kan extra ventilatie nodig zijn (het openzetten van een raam of verhoging van de afzuigkracht van de wasemkap).
•Houd kinderen uit de buurt van de kookplaat wanneer deze in gebruik is en wanneer deze net is uitgeschakeld.
•Dit apparaat is niet bedoeld voor gebruik door personen (waaronder kinderen) met verminderde lichamelijke, zintuiglijke of geestelijke vermogens of gebrek aan ervaring en kennis, tenzij ze onder toezicht hebben gestaan of instructies met betrekking tot het gebruik van het apparaat hebben ontvangen van een persoon die verantwoordelijk is voor hun veiligheid.
•Controleer na het gebruik of de knoppen in de stand
(off) staan, en sluit de hoofdkraan van de
gastoevoer of de kraan van de gasfles af.
•Voorzichtig: het deksel (indien aanwezig) kan breken als het oververhit raakt. Controleer of alle branders uit zijn, voordat u het dicht doet.
•Waarschuwing: de rubber beschermstukken van de pannenroosters kunnen een gevaar opleveren voor jonge kinderen, omdat ze erin kunnen stikken.
Controleer na reiniging van de pannenroosters of alle rubberstukken weer correct zijn aangebracht.
Conformiteitsverklaring
•Deze kookplaat is ontworpen, gebouwd en verhandeld in overeenstemming met:
-de veiligheidsvereisten van de “Gas-richtlijn” 90/396/EEG;
-veiligheidsvoorschriften van de “Laagspanningsrichtlijn” 2006/95/EG (die de richtlijn 73/23/EEG en latere verordeningen vervangt).
-de beschermingsvoorschriften van de “EMC”-richtlijn 89/336/EEG;
-de vereisten van de richtlijn 93/68/EEG.
•Deze kookplaat is geschikt voor direct contact met levensmiddelen en voldoet aan het EEG (CE) voorschrift nr. 1935/2004.
•Deze kookplaat (klasse 3) is uitsluitend bestemd om mee te koken. Elk ander gebruik (zoals het verwarmen van een ruimte) is oneigenlijk en gevaarlijk.
TIPS VOOR ENERGIEBESPARING
•De kookplaat is uitgerust met branders en/of een elektrische kookzone met verschillende diameters. Gebruik potten en pannen met een doorsnede die gelijk is aan die van de branders en de elektrische kookzone, of iets groter.
•Gebruik alleen pannen met een platte bodem.
•De pannen mogen niet in de weg staan voor de bediening van de kookplaat.
Brander |
Diameter van de pan |
|
|
Snel (9,1 cm) |
van 24 tot 26 cm |
Halfsnel (6,4 cm) |
van 16 tot 22 cm |
Sudderbrander (4,5 cm) |
van 8 tot 14 cm |
Drievoudige krans (12 cm) |
van 24 tot 26 cm |
Vispan (23 cm x 4,5 cm) |
van 16 tot 35 cm |
|
|
•Houd zo mogelijk het deksel op de pan tijdens het koken.
•Kook groenten, aardappelen enz. met weinig water om de bereidingstijd zo kort mogelijk te houden.
•Met een snelkookpan kunt u nog meer tijd en energie besparen.
NEE!
REINIGING EN ONDERHOUD
Reiniging van het oppervlak van de kookplaat, pannenroosters en bedieningspaneel
•Alvorens de kookplaat schoon te maken moet hij worden afgekoppeld van het elektriciteitsnet en moet u wachten totdat hij is afgekoeld.
•Veeg hem af met een doek die vochtig gemaakt is in heet water en zeep of een verdund vloeibaar reinigingsmiddel.
•Gebruik geen schuurmiddelen, agressieve reinigingsmiddelen of reinigingsmiddelen op basis van chloor, of pannensponsjes van staalwol.
•Gebruik geen stoomreinigingsapparaten.
•Gebruik geen brandbare producten.
•Zorg ervoor dat er geen zure of basische substanties (azijn, zout, citroensap enz.) op de kookplaat achterblijven.
Roestvrijstalen oppervlak
•Reinig dit met een specifiek in de handel verkrijgbaar product.
Opmerking: als de kookplaat onafgebroken wordt gebruikt, kunnen de hoge temperaturen die door de vlammen worden veroorzaakt de kleur van het oppervlak rondom de branders veranderen.
Reinigen van de branders
1.Til de pit op en verwijder deze.
2.Haal de brander uit zijn behuizing door hem op te tillen.
3.Week de brander en de pit in heet water en een vloeibaar reinigingsmiddel. (Reinig hem niet in de vaatwasmachine).
4.Spoel en droog ze zorgvuldig af.
5.Controleer of er openingen verstopt zijn.
6.Breng de brander en de pit weer op hun plaats aan.
Opmerking: om schade aan het elektrische ontstekingsmechanisme te voorkomen mag dit niet worden gebruikt wanneer de branders niet in hun behuizing zitten.
Reiniging van de elektrische kookzone
De elektrische kookzone moet worden schoongemaakt als hij lauwwarm is.
Veeg hem af met een doek die vochtig gemaakt is met water en zout, en polijst hen met een doek die vochtig gemaakt is in olie.
STORINGEN OPSPOREN
1. De brander ontsteekt niet:
•Staat de hoofdkraan van de gastoevoer open?
•Is de toevoer van stadsgas (methaan) onderbroken?
•Is de gasfles (vloeibaar gas) leeg?
•Zijn de openingen van de brander verstopt?
•Zijn de afdekking en de brander na reiniging correct teruggeplaatst? (Zie de paragraaf “Reiniging en onderhoud”.)
2. De brander wil niet blijven branden:
•Herhaal de handeling voor ontsteking, draai de knop op de stand met het symbool van de kleine vlam .
3. Het elektrische ontstekingsmechanisme werkt niet:
• Is de stroom uitgevallen?
KLANTENSERVICE
Voordat u de Klantenservice belt:
1.Controleer “Storingen opsporen” om te zien of u het probleem zelf kunt oplossen.
2.Schakel de kookplaat opnieuw in, om na te gaan of hij weer goed werkt.
3.Als de storing aanhoudt, bel dan de Klantenservice. Geef de volgende informatie:
•type storing;
•model kookplaat;
•servicenummer (d.w.z. het nummer na het woord SERVICE op het typeplaatje onder de kookplaat en op het garantiebewijs);
•uw volledige adres;
•uw telefoonnummer.
Als er reparatie(s) nodig zijn, neem dan contact op met een officieel klantenservicepunt, zoals aangegeven staat in de garantie.
Verzoek, in het zeldzame geval dat een reparatie wordt uitgevoerd door een onbevoegde vakman, altijd om een verklaring van het uitgevoerde werk en dring aan op het gebruik van originele reserveonderdelen.
Het niet naleven van deze instructies kan nadelige gevolgen hebben voor de veiligheid en de kwaliteit van het product.
IKEA of Sweden AB
SE - 343 81 Älmhult
