Page 1

STANDARD CLEANING

GAS RANGE

Use & Care Guide

For questions about features, operation/performance,

parts accessories or service, call: 1-800-44-ROPER (1-800-447-6737)

or visit our website at...

www.roperappliances.com

COCINA DE GAS DE

LIMPIEZA ESTÁNDAR

Manual de Uso y Cuidado

Para consultas respecto a características, rendimiento, funcionamiento,

accesorios o servicio técnico, llame al: 1-800-447-6737

o visite nuestro sitio web en:

www.roperappliances.com

Table of Contents/Índice .......................2

98007261

MODELS/MODELOS FGP300K0 FGP305K0

FGP325K0 FGP337K0

TO THE INSTALLER: PLEASE LEAVE THIS INSTRUCTION BOOK WITH THE UNIT.

TO THE CONSUMER: PLEASE READ AND KEEP THIS BOOK FOR FUTURE REFERENCE.

PARA EL INSTALADOR: FAVOR DE DEJAR ESTE MANUAL DE INSTRUCCIONES CON LA UNIDAD.

PARA EL CONSUMIDOR: FAVOR DE LEER Y GUARDAR ESTE MANUAL PARA FUTURAS REFERENCIAS.

Page 2

TABLE OF CONTENTS

ÍNDICE

RANGE SAFETY ......................................................................... 3

The Anti-Tip Bracket ....................................................................4

PARTS AND FEATURES ............................................................ 5

COOKTOP USE ..............................................................................6

Cooktop/Oven Temperature Controls .........................................6

Pilot Lights....................................................................................6

Surface Burners ...........................................................................7

Home Canning ............................................................................. 7

Cookware .....................................................................................7

OVEN USE.......................................................................................8

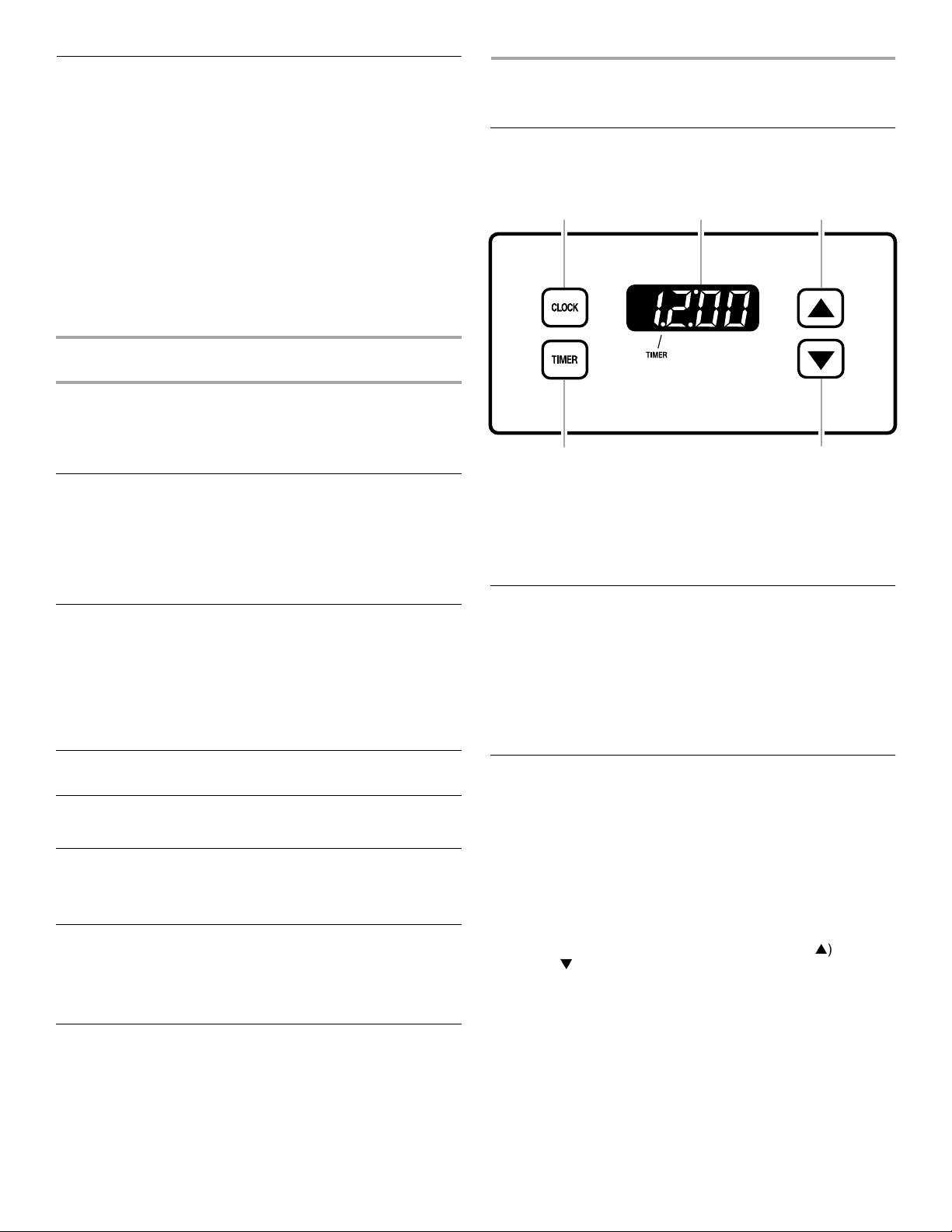

Electronic Clock/Timer.................................................................8

Display ..........................................................................................8

Clock ............................................................................................ 8

Timer.............................................................................................8

Aluminum Foil...............................................................................8

Positioning Racks and Bakeware ................................................ 8

Bakeware......................................................................................9

Oven Vent.....................................................................................9

Baking and Roasting ....................................................................9

Broiling..........................................................................................9

RANGE CARE ...............................................................................10

Removing the Oven Bottom ......................................................10

General Cleaning........................................................................ 10

Oven Light ..................................................................................11

Oven Door ..................................................................................11

TROUBLESHOOTING ..................................................................12

ASSISTANCE OR SERVICE .........................................................13

WARRANTY .............................................................................. 14

SEGURIDAD DE LA COCINA................................................... 15

El Soporte antivuelco .................................................................16

PIEZAS Y CARACTERÍSTICAS................................................ 17

USO DE LA SUPERFICIE DE COCCIÓN ....................................18

Controles de temperatura de la superficie de cocción

y del horno..................................................................................18

Luces de los pilotos ...................................................................18

Quemadores exteriores..............................................................19

Enlatado casero..........................................................................19

Utensilios de cocina ...................................................................20

USO DEL HORNO.........................................................................20

El reloj/temporizador electrónico ...............................................20

Pantalla .......................................................................................20

Reloj............................................................................................20

Temporizador .............................................................................21

Papel de aluminio.......................................................................21

Posición de las parrillas y los utensilios para hornear...............21

Utensilios para hornear ..............................................................22

Ducto de ventilación del horno ..................................................22

Cómo hornear y asar..................................................................22

Cómo asar ..................................................................................22

CUIDADO DE LA COCINA ...........................................................23

Para quitar el fondo del horno....................................................23

Limpieza general ........................................................................23

Luz del horno..............................................................................24

Puerta del horno.........................................................................24

SOLUCIÓN DE PROBLEMAS......................................................25

ASISTENCIA O SERVICIO ...........................................................27

GARANTÍA.....................................................................................28

Page 3

RANGE SAFETY

Your safety and the safety of others are very important.

We have provided many important safety messages in this manual and on your appliance. Always read and obey all safety messages.

This is the safety alert symbol. This symbol alerts you to potential hazards that can kill or hurt you and others. All safety messages will follow the safety alert symbol and either the word “DANGER” or

“WARNING.” These words mean:

You can be killed or seriously injured if you don't immediately follow instructions.

can be killed or seriously injured if you don't

You follow instructions.

All safety messages will tell you what the potential hazard is, tell you how to reduce the chance of injury, and tell you what can

happen if the instructions are not followed.

WARNING: If the information in this manual is not followed exactly, a fire or explosion may result causing property damage, personal injury or death.

– Do not store or use gasoline or other flammable vapors and liquids in the vicinity of this

or any other appliance.

– WHAT TO DO IF YOU SMELL GAS:

Do not try to light any appliance.

•

Do not touch any electrical switch.

•

Do not use any phone in your building.

•

Immediately call your gas supplier from a neighbor's phone. Follow the gas supplier's

•

instructions. If you cannot reach your gas supplier, call the fire department.

•

– Installation and service must be performed by a qualified installer, service agency or

the gas supplier.

The California Safe Drinking Water and Toxic Enforcement Act requires the Governor of California to publish a list of substances known to the State of California to cause cancer, birth defects, or other reproductive harm, and requires businesses to warn of potential exposure to such substances.

WARNING: This product contains a chemical known to the State of California to cause cancer, birth defects, or other reproductive harm.

This appliance can cause low-level exposure to some of the substances listed, including benzene, formaldehyde, carbon monoxide, toluene, and soot.

Page 4

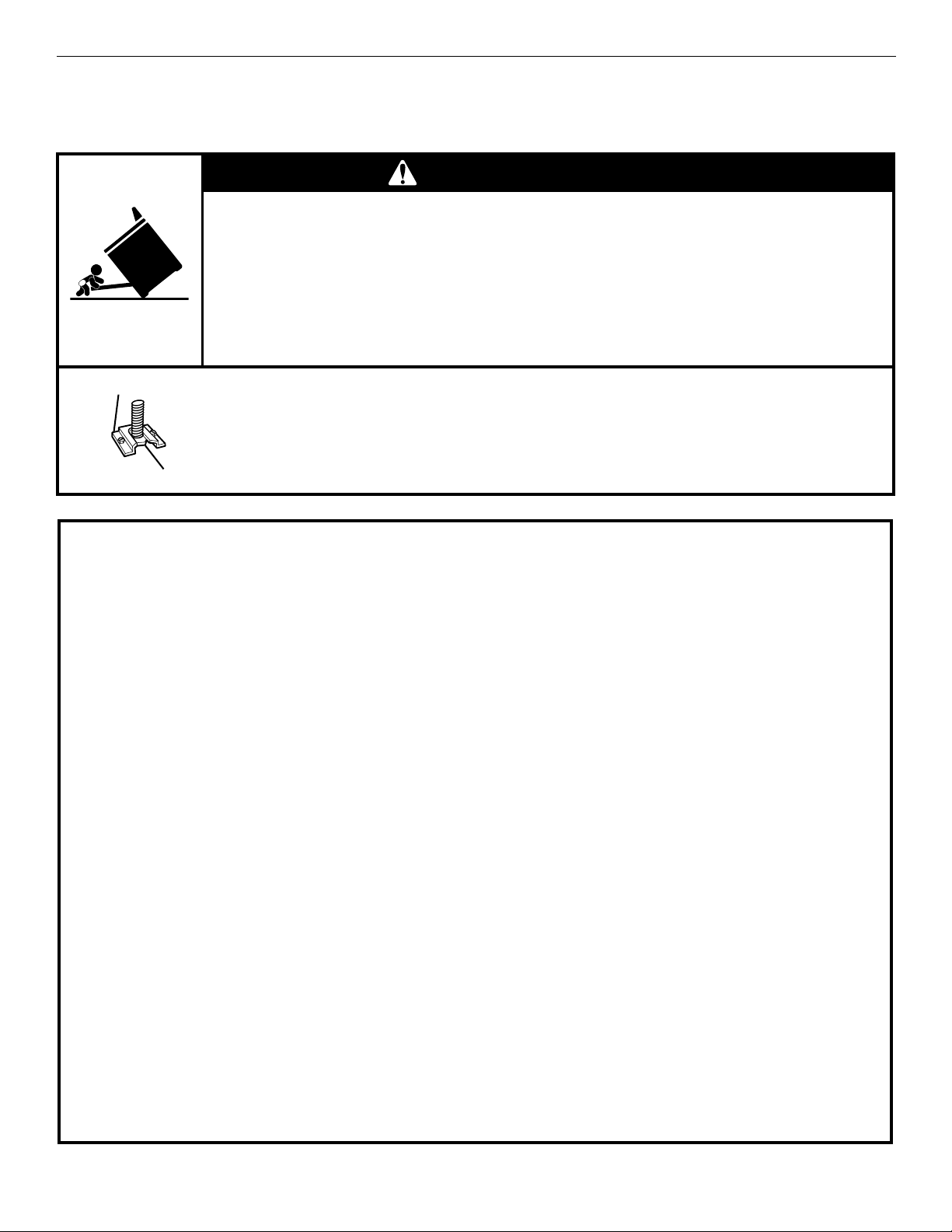

The Anti-Tip Bracket

The range will not tip during normal use. However, the range can tip if you apply too much force or weight to the open door without the anti-tip bracket fastened down properly.

WARNING

Tip Over Hazard A child or adult can tip the range and be killed. Connect anti-tip bracket to rear range foot. Reconnect the anti-tip bracket, if the range is moved. See the installation instructions for details. Failure to follow these instructions can result in death or serious burns to children

and adults.

Anti-Tip Bracket

Range Foot

Making sure the anti-tip bracket is installed:

• Slide range forward.

• Look for the anti-tip bracket securely attached to floor.

• Slide range back so rear range foot is under anti-tip bracket.

IMPORTANT SAFETY INSTRUCTIONS

WARNING: To reduce the risk of fire, electrical

shock, injury to persons, or damage when using the range, follow basic precautions, including the following:

WARNING: TO REDUCE THE RISK OF

■

TIPPING OF THE RANGE, THE RANGE MUST BE SECURED BY PROPERLY INSTALLED ANTI-TIP DEVICES. TO CHECK IF THE DEVICES ARE INSTALLED PROPERLY, SLIDE RANGE FORWARD, LOOK FOR ANTI-TIP BRACKET SECURELY ATTACHED TO FLOOR, AND SLIDE RANGE BACK SO REAR RANGE FOOT IS UNDER ANTI-TIP BRACKET.

CAUTION: Do not store items of interest to

■

children in cabinets above a range or on the backguard of a range – children climbing on the range to reach items could be seriously injured.

■ Proper Installation – The range, when installed, must

be electrically grounded in accordance with local codes or, in the absence of local codes, with the

National Electrical Code, ANSI/NFPA 70.

range is properly installed and grounded by a qualified technician.

■ This range is equipped with a three-prong grounding

plug for your protection against shock hazard and should be plugged directly into a properly grounded receptacle. Do not cut or remove the grounding prong from this plug.

Be sure the

■ Disconnect the electrical supply before servicing the

appliance.

■ Never Use the Range for Warming or Heating the

Room.

■ Injuries may result from the misuse of appliance doors

or drawers such as stepping, leaning, or sitting on the doors or drawers.

■ Maintenance – Keep range area clear and free from

combustible materials, gasoline, and other flammable vapors and liquids.

■ Storage in or on the Range – Flammable materials

should not be stored in an oven or near surface units.

■ Top burner flame size should be adjusted so it does

not extend beyond the edge of the cooking utensil.

For self-cleaning ranges –

Before Self-Cleaning the Oven – Remove broiler pan

■

and other utensils. Wipe off all excessive spillage before initiating the cleaning cycle.

SAVE THESE INSTRUCTIONS

Page 5

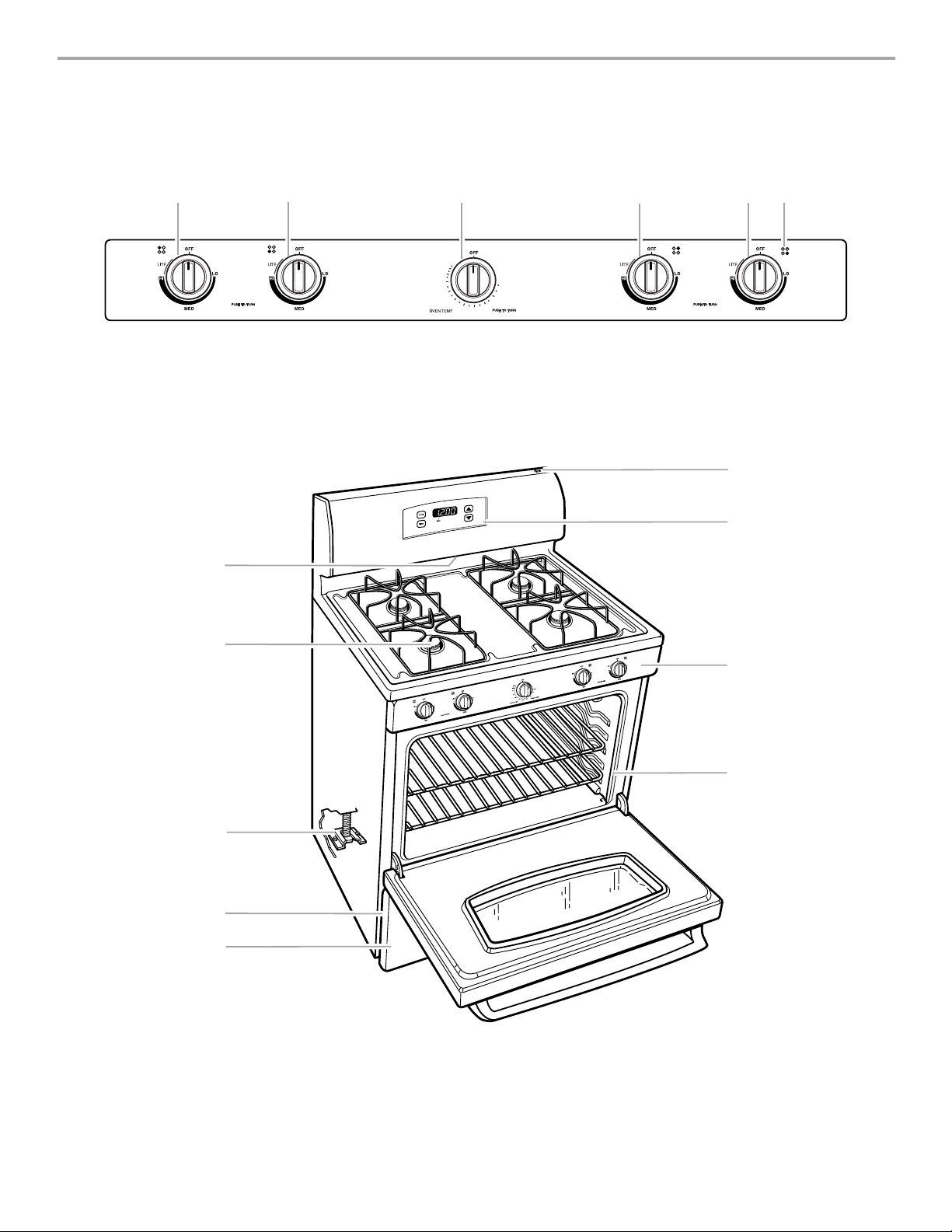

PARTS AND FEATURES

This manual covers several different models. The range you have purchased may have some or all of the parts and features listed. The locations and appearances of the features shown here may not match your model.

Control Panel

140

170

200

250

300

350

12 3 456

BROIL

550

500

450

400

Range

Left Rear Burner Control

Left Front Burner Control

Oven Temperature Control Knob

Right Rear Burner Control

Right Front Burner Control

Surface Burner Locator

Oven Vent

Surface Burners and Grates

Anti-Tip Bracket

Model and Serial Number Plate

(behind left side of Broiler Door) Broiler Door

Manual Oven Light Switch

(on some models)

Electronic Clock/Timer

(on some models) Control Panel

Door Gasket

Page 6

COOKTOP USE

Cooktop/Oven Temperature Controls

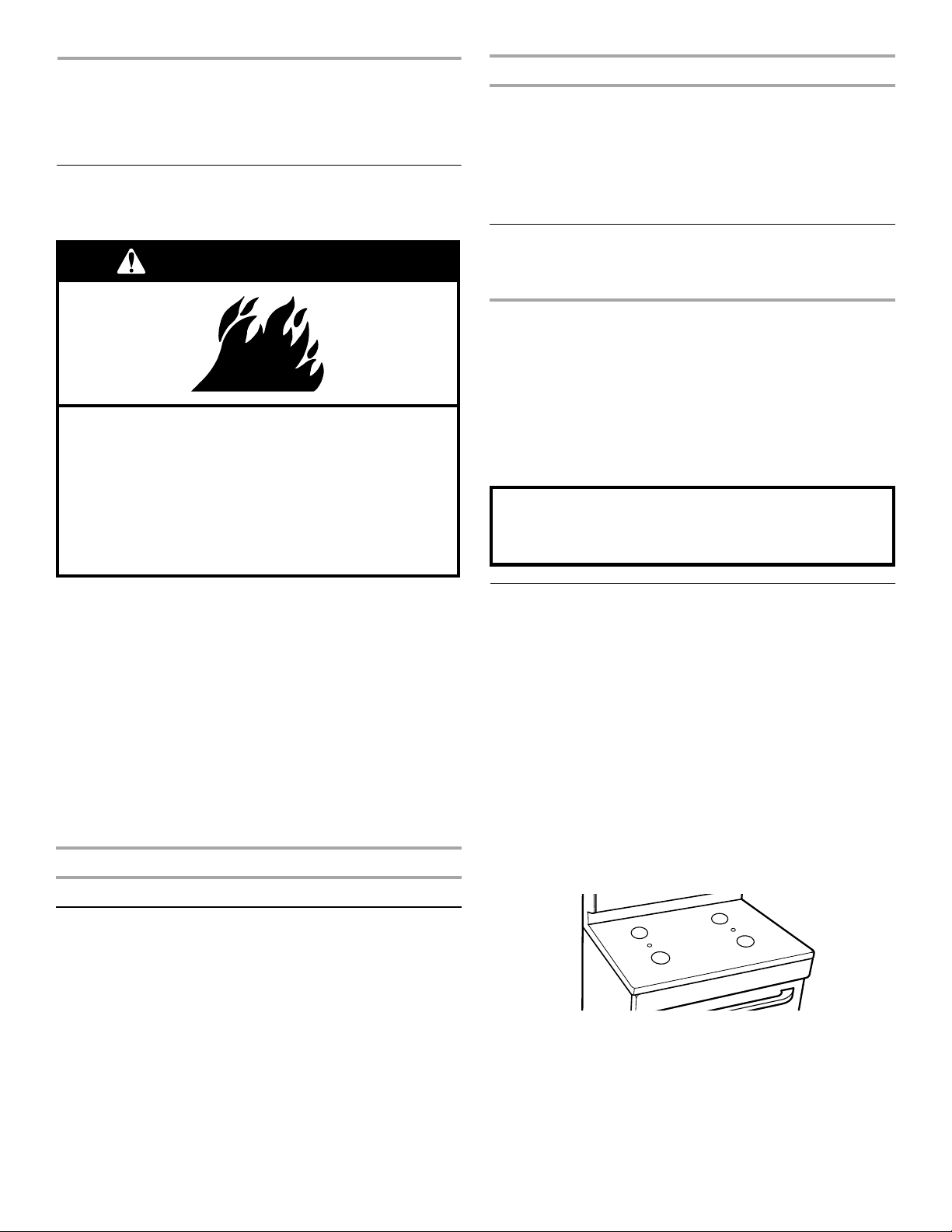

WARNING

Fire Hazard

Do not let the burner flame extend beyond the edge of the pan.

Turn off all controls when not cooking. Failure to follow these instructions can result in

death or fire.

Electric ignitors automatically light the surface burners when control knobs are turned to LITE.

Before setting a control knob, place filled cookware on the grate. Do not operate a burner using empty cookware or without cookware on the grate.

To Set Oven Temperature:

Push in and turn oven temperature control knob to desired

temperature setting.

Power failure

In case of prolonged power failure, the surface burners can be

lighted manually. Hold a lighted match near a burner and turn

knob counterclockwise to LITE. After burner lights, turn knob to

setting.

REMEMBER: When range is in use or during the Self-Cleaning cycle, the entire cooktop area may become hot.

Pilot Lights

(on some models)

LIGHTING STANDING PILOTS

Before the range is used, standing pilot must be lighted. It will

stay lighted even after the burners are turned off.

To Light Surface Burner Pilots:

Make sure all controls are turned off.

Remove the suface grates from cooktop.

Place a lighted match through small holes located between

the front and rear burners on cooktop. The pilot flame should be seen through each pilot hole.

To Set Burner Temperature:

Push in and turn knob counterclockwise to LITE.

All four surface burners will click. Only the burner with the control knob turned to LITE will produce a flame.

Turn knob anywhere between HIGH and LOW. The clicking

will stop. Use the following chart as a guide when setting heat levels.

SETTING RECOMMENDED USE

Light the burner.

LITE

MED

■

Start food cooking.

■

Bring liquid to a boil.

■

Hold a rapid boil.

■

Quickly brown or sear food.

■

Fry or sauté foods.

■

Cook soups, sauces and gravies.

■

Stew or steam foods.

■

Keep food warm.

■

Melt chocolate or butter.

■

Simmer.

■

Replace cooktop grates.

To Light Oven Pilot:

Make sure the oven temperature control knob is turned off.

Open the broiler door.

Remove broiler pan and grid.

Hold a lighted match over the oven burner pilot located at the

rear of the burner. To make lighting the pilot easier, use a long (fireplace) match.

After the oven burner pilot is burning steadily, check the

burner lighting by turning the oven temperature control knob to a temperature at or above 250°F (121°C.) The burner will take 50-60 seconds to light.

Replace the broiler pan and grid and close broiler door.

Page 7

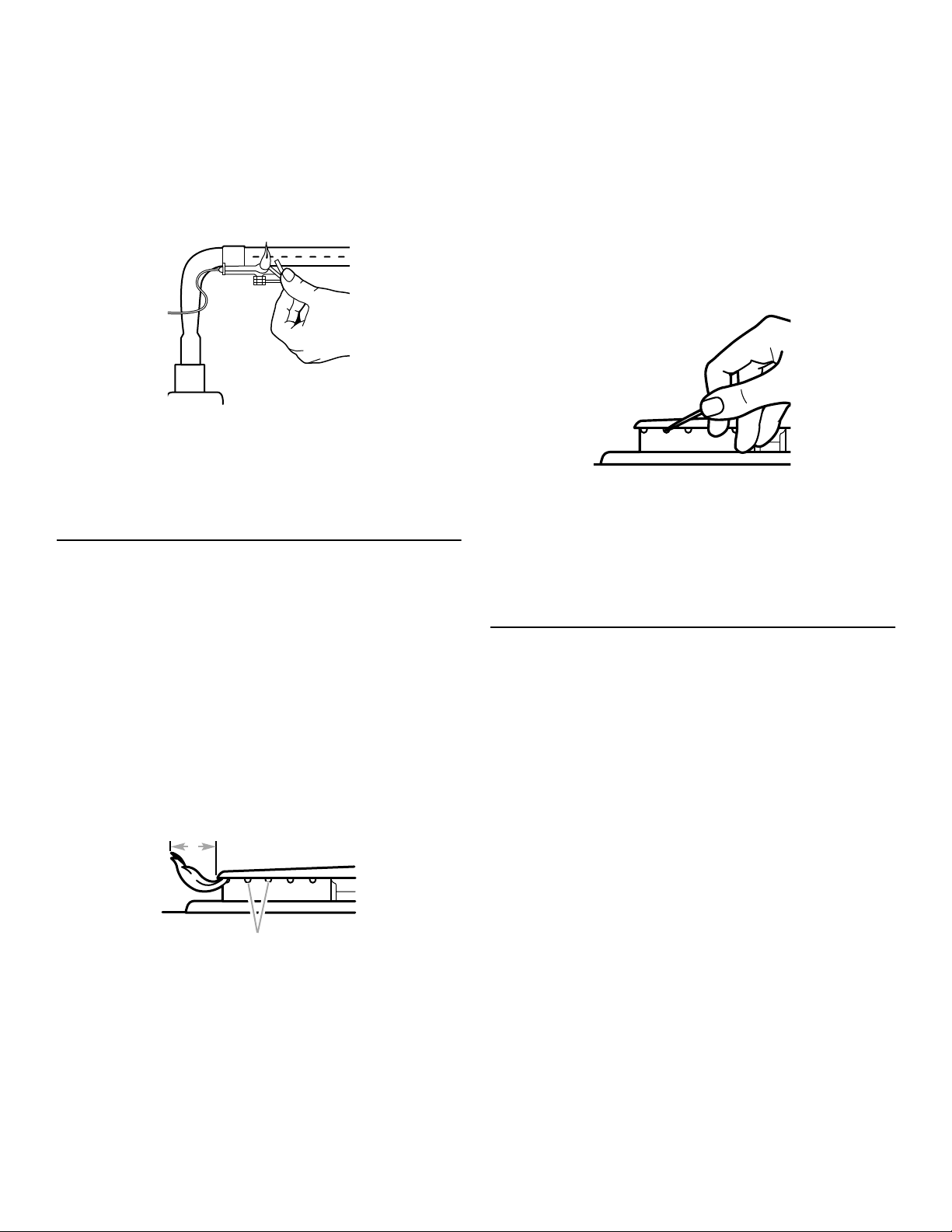

Surface Burners

IMPORTANT: Do not obstruct the flow of combustion and ventilation air around the burner grate edges.

Burner cap: Always keep the burner cap in place when using a surface burner. A clean burner cap will help prevent poor ignition and uneven flames. Always clean the burner cap after a spillover and routinely remove and clean the caps according to the “General Cleaning” section.

Gas tube opening: Gas must flow freely throughout the gas tube opening for the burner to light properly. Keep this area free of

soil and do not allow spills, food, cleaning agents or any other material to enter the gas tube opening. Protect it from

spillovers by always using a burner cap.

1. 1-1½” (25-38 mm)

2. Burner Ports

Burner ports: Check burner flames occasionally for proper size and shape as shown above. A good flame is blue in color, not yellow. Keep this area free of soil and do not allow spills, food, cleaning agents or any other material to enter the burner ports.

To Clean:

IMPORTANT: Before cleaning, make sure all controls are off and

the oven and cooktop are cool. Do not use oven cleaners, bleach or rust removers.

1. Remove the surface burner grates.

2. Remove burner cap from the burner base and clean

according to “General Cleaning” section.

3. Clean the gas tube opening with a damp cloth.

4. Clean clogged burner ports with a straight pin as shown. Do

not enlarge or distort the port. Do not use a wooden toothpick. If the burner needs to be adjusted, contact a trained repair specialist.

Home Canning

When canning for long periods, alternate the use of surface

cooking areas, elements or surface burners between batches.

This allows time for the most recently used areas to cool.

Center the canner on the grate or largest surface cooking

■

area or element. Canners should not extend more than 1 in. (2.5 cm) outside the cooking area.

■ Do not place canner on two surface cooking areas, elements

or surface burners at the same time.

■ On ceramic glass models, only use flat-bottomed canners.

■ On coil element models, the installation of a Canning Unit Kit

is recommended. If not installed, the life of the coil element will be shortened. See “Assistance or Service” for ordering instructions.

■ For more information, contact your local U.S. Government

Agricultural Department Extension Office. Companies that manufacture home canning products can also offer assistance.

Cookware

IMPORTANT: Never leave empty cookware on a hot surface

cooking area, element or surface burner.

Ideal cookware should have a flat bottom, straight sides, a well-

fitting lid and the material should be of medium-to-heavy

thickness.

Cookware material is a factor in how quickly and evenly heat is

transferred, which affects cooking results. A non-stick finish has

the same characteristics as its base material. For example,

aluminum cookware with a non-stick finish will take on the

properties of aluminum.

Use the following chart as a guide for cookware material

characteristics.

COOKWARE CHARACTERISTICS

*Aluminum ■ Heats quickly and evenly.

■ Suitable for all types of cooking.

Medium or heavy thickness is best for

■

most cooking tasks.

5. Replace the burner cap.

6. Replace surface burner grates.

7. Turn on the burner. If the burner does not light, check cap

alignment. If the burner still does not light, do not service the sealed burner yourself. Contact a trained repair specialist.

Cast iron

Ceramic or Ceramic glass

*Copper

Earthenware

Heats slowly and evenly.

■

Good for browning and frying.

■

Maintains heat for slow cooking.

■

Rough surfaces may scratch cooktop.

■

Follow manufacturer’s instructions.

■

Rough surfaces may scratch cooktop.

■

Heats slowly, but unevenly.

■

Ideal results on low to medium heat

■

settings.

Heats very quickly and evenly.

■

Follow manufacturer’s instructions.

■

Use on low heat settings.

■

Page 8

COOKWARE CHARACTERISTICS

Porcelain enamel-onsteel or cast iron

Stainless steel

*Aluminum and copper may be used as a core or base in cookware. When used as a base it can leave permanent marks on the cooktop or grates.

■ See stainless steel or cast iron.

Heats quickly, but unevenly.

■

A core or base of aluminum or copper

■

on stainless steel provides even heating.

OVEN USE

Electronic Clock/Timer

(on some models)

Press the “up” () or “down” () arrow pads to set the time

of day. The time can be changed in either small or 10 minute

increments by pressing a pad briefly or by pressing and holding a pad.

Press CLOCK. The colon will stop flashing when the Clock is

active.

Timer

The Timer can be set in minutes and seconds or hours and

minutes up to 11 hours, 59 minutes, and counts down the set

time. The Timer does not start or stop the oven.

To S et :

Press TIMER.

The colon will flash during Timer programming. Press the () or () arrow pads to set length of time.

Press TIMER.

The Timer will begin counting down 5 seconds after the time is set.

To display the time of day while the Timer is counting down, press CLOCK. Time of day will be displayed 5 seconds before returning to the Timer countdown.

When there is one minute of time remaining, the display will begin counting down in seconds.

When the Timer reaches zero, the display will show “End” and four 1-second tones will sound.

To Cancel:

Press TIMER twice in the Timer mode.

Clock Display

Increase Decrease

Timer

Display

When power is first supplied to the range, “12:00” will appear on the display.

Any other time “12:00” appears, a power failure has occurred. Reset the Clock. See “Clock” section.

Any time the Timer is not in use, the display will show the time of day.

Clock

This is a 12 hour clock and does not show a.m. or p.m.

To S et :

Before setting, make sure the Timer is off.

Press CLOCK.

The colon will flash during Clock programming.

Aluminum Foil

IMPORTANT:

liners or cookware because permanent damage will occur to the

oven bottom finish.

Do not block or cover the oven bottom vents.

■

Do not cover entire rack with foil because air must be able to

■

move freely for best cooking results. To catch spills, place foil on rack below dish. Make sure foil is

■

at least 1 in. (2.5 cm) larger than the dish and that it is turned up at the edges.

Do not line the oven bottom with any type of foil,

Positioning Racks and Bakeware

IMPORTANT:

door or bottom. Permanent damage will occur to the porcelain

finish.

RACKS

Position racks before turning the oven on. Do not move racks

with bakeware on them. Make sure racks are level. For best

performance, cook on one rack. Place the rack so the top of food

will be centered in the oven. To move a rack, pull it out to the stop

position, raise the front edge, then lift out.

FOOD RACK POSITION

Frozen pies, large roasts, turkeys, angel food cakes

Bundt cakes, most quick breads, yeast breads, casseroles, meats

Never place food or bakeware directly on the oven

1 or 2

Page 9

FOOD RACK POSITION

Cookies, biscuits, muffins, cakes, non

2 or 3

frozen pies

BAKEWARE

To cook food evenly, hot air must be able to circulate. Allow 2 in. (5 cm) of space around bakeware and oven walls. Use the following chart as a guide.

BAKEWARE/

RESULTS

Ovenproof glassware, ceramic glass or ceramic

Brown, crisp

■

crusts

RECOMMENDATIONS

May need to reduce baking

■

temperatures 25°F (15°C).

NUMBER OF

POSITION ON RACK

PAN(S)

1 Center of rack.

2 Side by side or slightly staggered.

3 or 4 Opposite corners on each rack. Make sure

that no bakeware piece is directly over another.

Bakeware

The bakeware material affects cooking results. Follow manufacturer’s recommendations and use the bakeware size recommended in the recipe. Use the following chart as a guide.

BAKEWARE/

RESULTS

Light colored aluminum

Light golden

■

crusts

■ Even browning

Dark aluminum and other bakeware with dark, dull and/or non-stick finish

Brown, crisp

■

crusts

Insulated cookie sheets or baking pans

Little or no

■

bottom browning

Stainless steel

Light, golden

■

crusts Uneven

■

browning

Stoneware

Crisp crusts

■

■ Use temperature and time

■

RECOMMENDATIONS

recommended in recipe.

May need to reduce baking temperatures 25°F (15°C).

Use suggested baking time. For pies, breads and casseroles, use

temperature recommended in recipe.

Place rack in center of oven.

Place in the bottom third of oven. May need to increase baking time.

May need to increase baking time.

Follow manufacturer’s instructions.

Oven Vent

1. Oven Vent

The oven vent releases hot air and moisture from the oven, and

should not be blocked or covered. Doing so will cause poor air

circulation, affecting cooking and cleaning results. Never set

plastics, paper or other items that could melt or burn near the

oven vent.

Baking and Roasting

Do not try to light the oven burner during a power failure.

Do not place food or cookware directly on the oven door or the

oven bottom.

Before baking and roasting, position the racks according to the

“Positioning Racks and Bakeware” section. When roasting, it is

not necessary to wait for the oven to preheat before putting food

in, unless recommended in the recipe.

To Bake or Roast:

Push in and turn the oven control knob to the desired

temperature setting. Place food in oven.

The oven burner will cycle on and off to keep the oven temperature at the setting.

Push in and turn oven control knob to OFF when finished.

Broiling

BROILER

The broiler is located below the oven door. The broiler pan and

grid pull out for easy access. Always broil with the broiler and

oven doors closed.

Do not step on or apply weight to the broiler door while it is

■

open. Do not preheat broiler before use. completely close broiler

■

door during broiling. Do not use broiler drawer for storage.

■

Use only the broiler pan and grid provided with the appliance.

■

It is designed to drain juices and help prevent spatter and smoke.

For proper draining, do not cover the grid with foil. The

■

bottom of the pan may be lined with aluminum foil for easier cleaning.

Page 10

■ Trim excess fat to reduce spattering. Slit the remaining fat on

the edges to prevent curling.

■ Pull out broiler pan to stop position before turning or

removing food. Use tongs to turn food to avoid the loss of juices. Very thin cuts of fish, poultry or meat may not need to be turned.

■ After broiling, remove the pan from the oven when removing

the food. Drippings will bake on the pan if left in the heated oven, making cleaning more difficult.

To B ro il:

Open the broiler door and roll out the broiler pan and grid.

Place the broiler pan and grid so grease can drain down into

the lower part of the broiler pan. Place food on broiler pan. Then place the pan on the broiler

rack and close the broiler door. Turn the oven temperature control knob to BROIL.

Turn the oven temperature control knob off when finished

broiling.

BROILING CHART

For best results, broiler pan should be rotated the same time the food is turned. Times are guidelines only and may need to be adjusted for individual foods and tastes.

COOK

TIME

FOOD

minutes

SIDE 1 SIDE 2

RANGE CARE

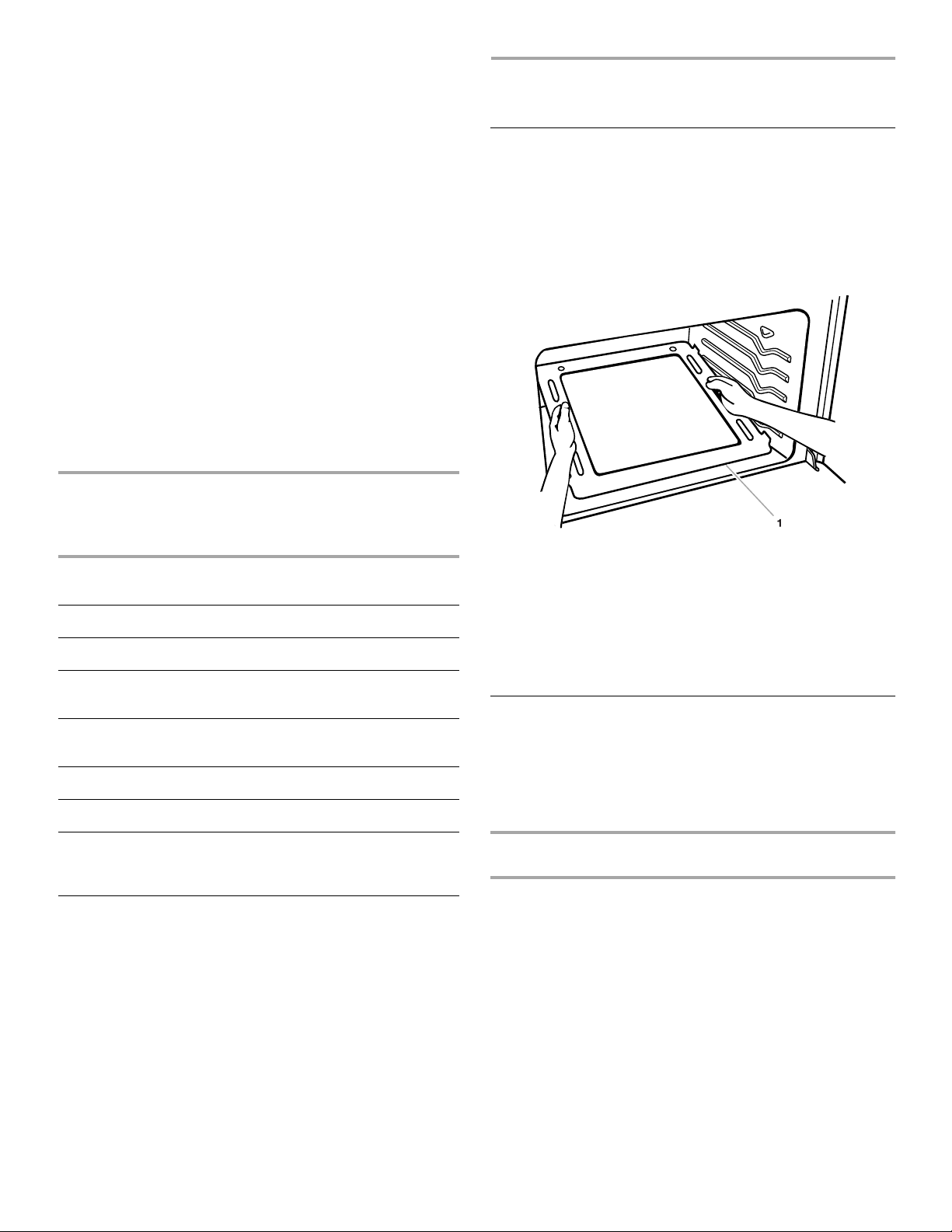

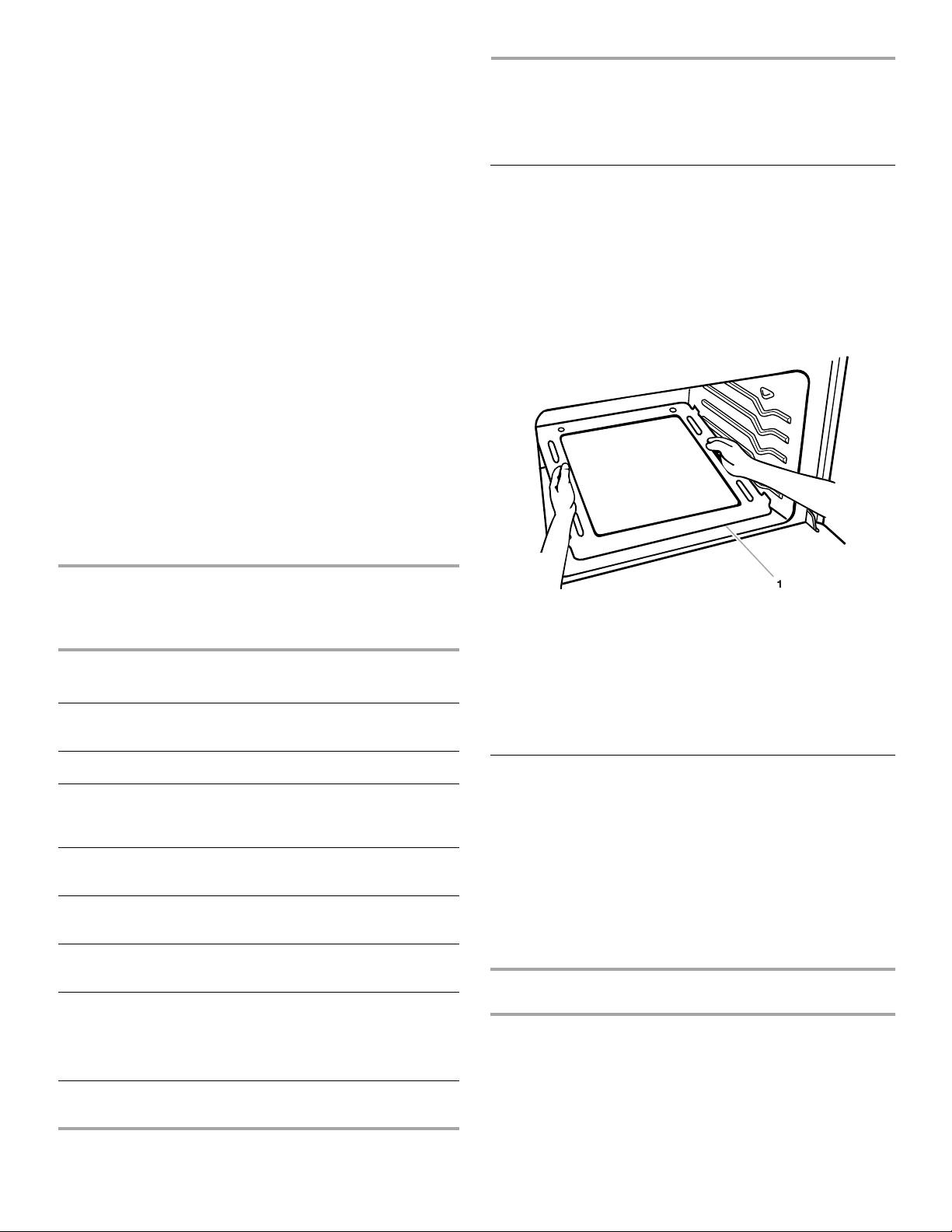

Removing the Oven Bottom

The oven bottom can be removed for standard cleaning of the

oven.

Before cleaning, make sure the oven is completely cool.

To R em ov e:

Remove the oven racks.

Place fingers in the slots in the bottom panel.

1. Lip

Chicken, bone-in pieces, boneless breasts

Fish Fillets ¹₂-³₄ in. (1.25-1.8 cm) thick 7-8 3-4

Frankfurters 5-6 2-3

*Ground meat patties ³₄ in. (1.8 cm) thick, well done 11-13 6-7

Ham slice, precooked ¹₂ in. (1.25 cm) thick 6-8 3-4

Lamb chops 1 in. (2.5 cm) thick 14-17 8-9

Pork chops 1 in. (2.5 cm) thick 19-21 9-10

Steak 1 in. (2.5 cm) thick, medium rare, medium well done

* Place up to 9 patties, equally spaced, on broiler grid.

15-17 11-13

10-12 12-14 16-17

15-17 11-13

5-6 6-7 8-9

Lift the rear of the panel up and back.

The lip at the front of the panel should clear the front frame of the oven cavity.

Lift the bottom up and out.

To Replace:

Reverse the steps above.

General Cleaning

IMPORTANT:

the oven and cooktop are cool. Always follow label instructions

on cleaning products.

Soap, water and a soft cloth or sponge are suggested first unless

otherwise noted.

EXTERIOR PORCELAIN ENAMEL SURFACES

(on some models)

Food spills containing acids, such as vinegar and tomato, should

be cleaned as soon as the entire appliance is cool. These spills

may affect the finish.

Glass cleaner, mild liquid cleaner or non-abrasive scrubbing

■

pad: Gently clean around the model and serial number plate

because scrubbing may remove numbers.

Before cleaning, make sure all controls are off and

Page 11

POR CE LA IN- CO ATE D GR ATES AN D C APS

Food spills containing acids, such as vinegar and tomato, should be cleaned as soon as the cooktop, grates and caps are cool. These spills may affect the finish.

To avoid chipping, do not bang grates and caps against each other or hard surfaces such as cast iron cookware.

Do not reassemble caps on burners while wet. Do not clean in dishwasher.

■ Non-abrasive plastic scrubbing pad and mildly abrasive

cleanser: Clean as soon as cooktop, grates and caps are cool.

SURFACE BURNERS

Sealed Burner models

See “Sealed Surface Burners” section.

Open Burner models

See “Surface Burners” section.

COOKTOP CONTROLS

Do not use steel wool, abrasive cleansers or oven cleaner. Do not soak knobs. When replacing knobs, make sure knobs are in the OFF position. On some models, do not remove seals under knobs.

Soap and water or dishwasher:

■

Pull knobs straight away from control panel to remove.

■ Solution of ¹₂ cup (125 mL) ammonia to 1 gallon (3.75 L)

water: Soak for 20 minutes, then scrub with scouring or steel wool

pad. Oven cleaner:

■

Follow product label instructions.

Porcelain enamel only, not chrome

■ Dishwasher

OVEN DOOR GLASS

■ Glass cleaner and paper towels or non-abrasive plastic

scrubbing pad

(on some models)

Oven Light

(on some models)

The oven light is a standard 40-watt appliance bulb. This oven

does not have an automatic door light switch. Press the manual

oven light switch on the backguard to turn on and off.

Before replacing, make sure the oven and cooktop are cool and

the control knobs are off.

To Replace:

Unplug range or disconnect power.

Turn bulb counterclockwise to remove from socket.

Replace bulb.

Plug in range or reconnect power.

CONTROL PANEL

Do not use abrasive cleaners, steel-wool pads, gritty wash cloths or some paper towels. Damage may occur.

Glass cleaner and soft cloth or sponge:

■

Apply glass cleaner to soft cloth or sponge, not directly on panel.

OVEN CAVITY

Food spills should be cleaned when oven cools. At high temperatures, foods react with porcelain and staining, etching, pitting or faint white spots can result.

On some models, the oven door can be removed. See “Oven Door” first.

Steel wool pad

■

Oven cleaner:

■

Follow product label instructions. Do not let cleaner contact gasket, thermostat or exterior surfaces. Line the floor with newspaper.

OVEN AND ROASTING RACK

Steel wool pad

■

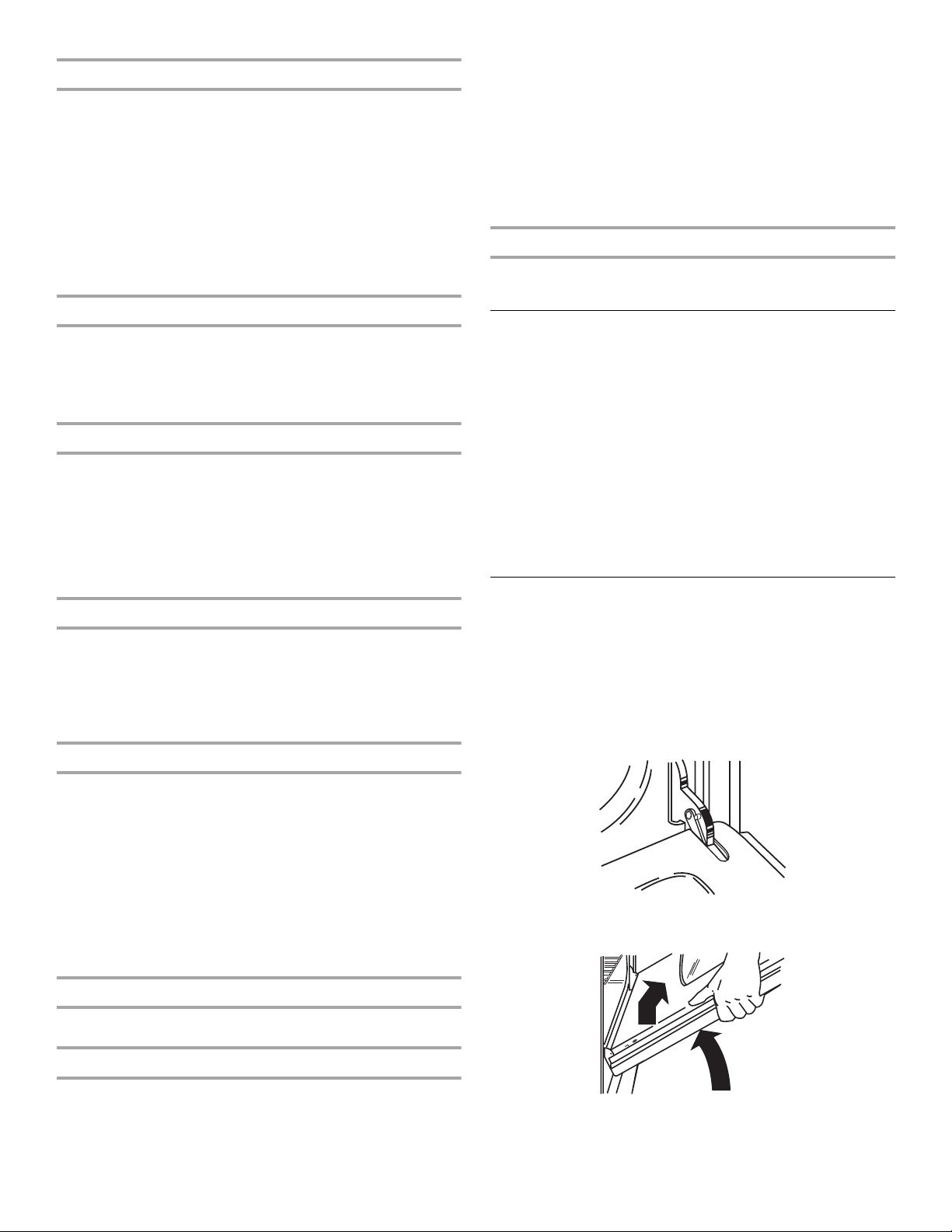

Oven Door

For normal range use, it is not suggested to remove the oven

door. However, if necessary, follow these instructions. The oven

door is heavy.

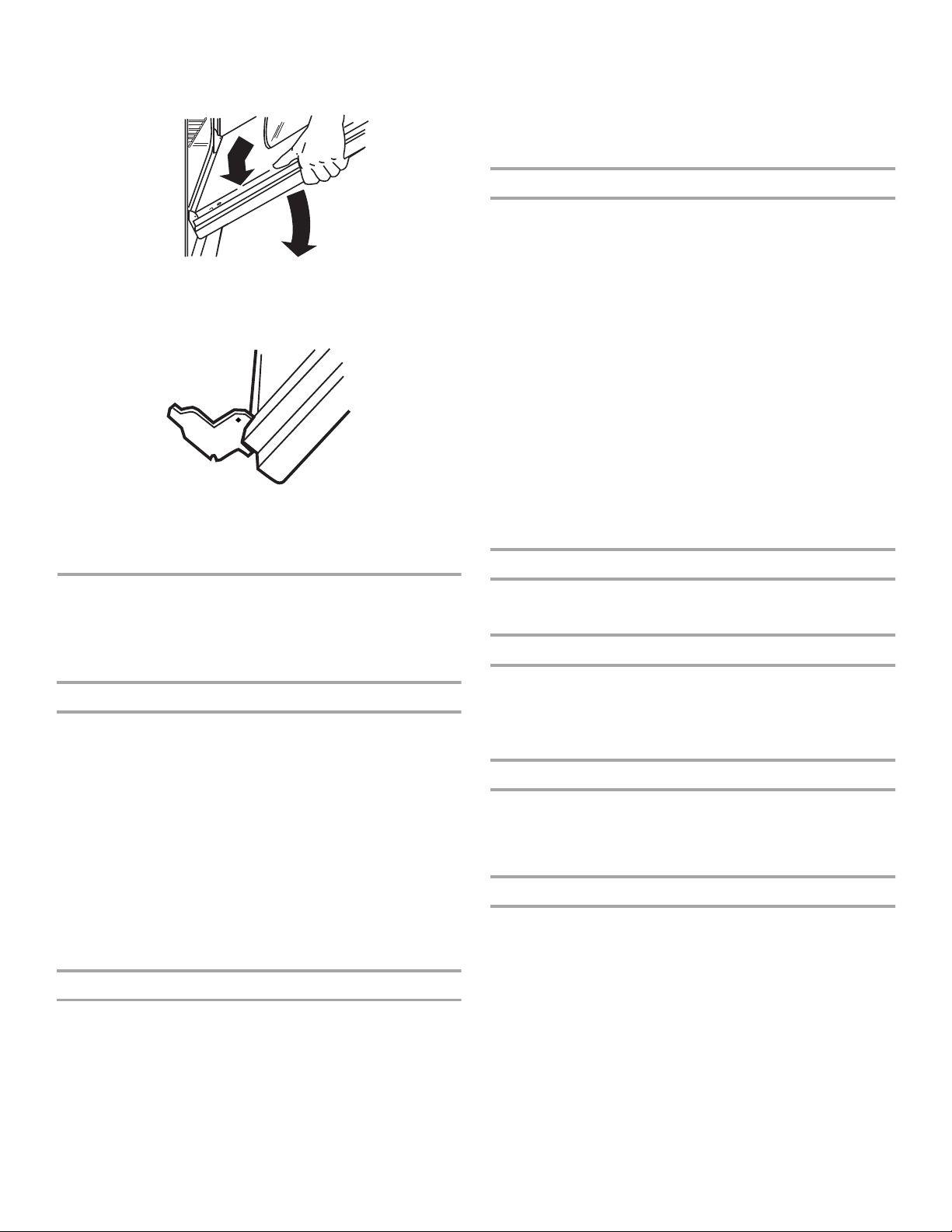

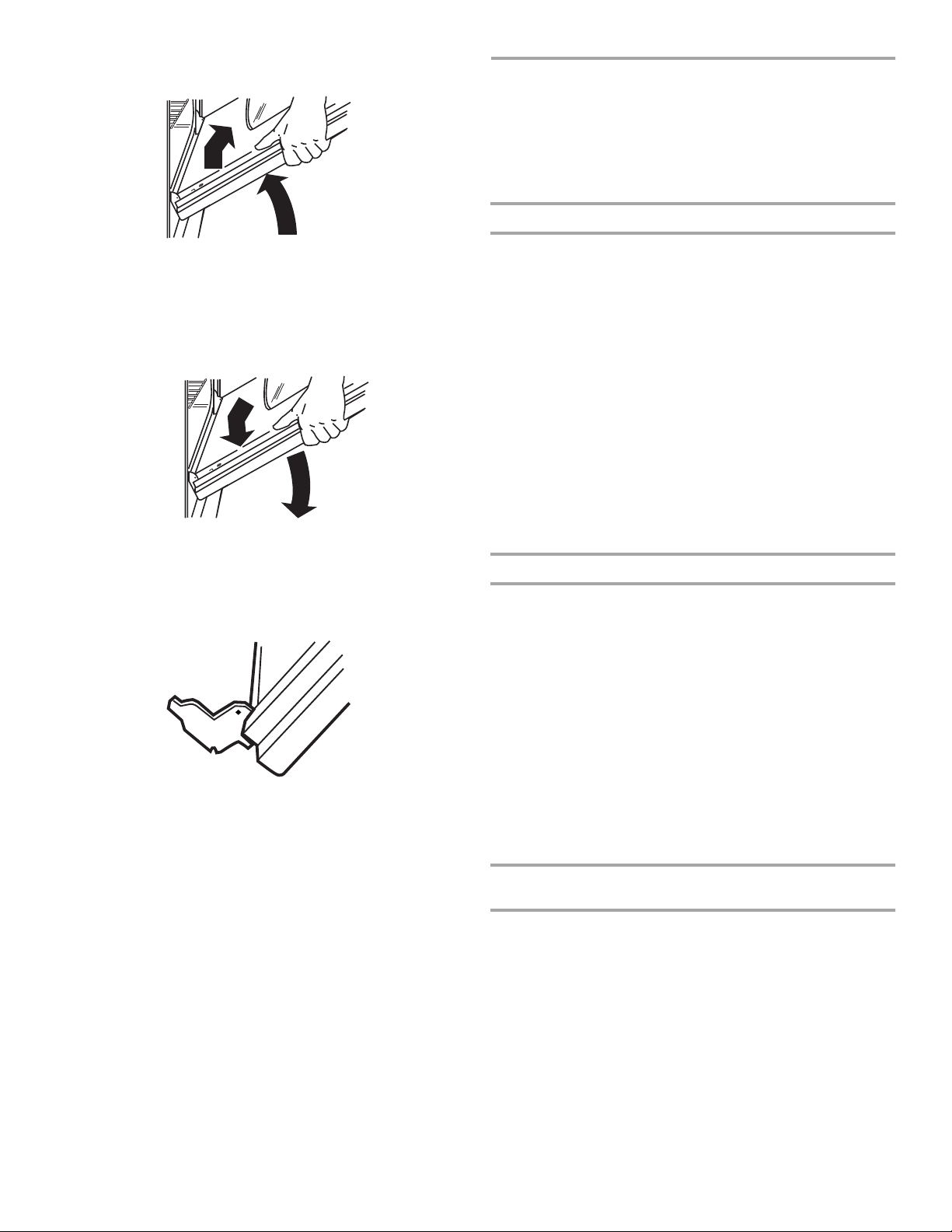

To R em ov e:

Open the oven door. Insert hinge pins, included with your

range, into both hinge hangers. Do not remove the pins while the door is removed from the range.

Grasp the door on the sides with your fingers on the front of

the door and your thumbs on the inside surface.

BROILER PAN AND GRID

Do not clean in the Self-Cleaning cycle.

Mildly abrasive cleanser:

■

Scrub with wet scouring pad.

Pull door straight up, then toward you. Do not remove hinge

pins until the door is replaced on the range.

Page 12

To Replace:

Grasp the door on the sides with your fingers on the front of

the door and your thumbs on the inside surface.

Hold oven door so that the top edge of each door slot is

horizontal. Insert door hinge into the hinge slots. Tilt top of door toward range. Insert bottom door hinge notch

down onto front frame edge.

Open the door completely and remove the hinge pins. Save

hinge pins for future use. Close the door slowly to assure door side panel clearance

and proper hinge engagement.

■

Are the burner ports clogged?

On sealed burner models, see “Sealed Surface Burners” section. On open burner models, see “Surface Burners” section.

■

Is the pilot light out?

Light the surface burner pilots. (See “Pilot Lights” section.)

Surface burner flames are uneven, yellow and/or noisy

■

Are the burner ports clogged?

On sealed burner models, see “Sealed Surface Burners” section. On open burner models, see “Surface Burners” section.

■

On models with caps, are the burner caps positioned properly?

See “Sealed Surface Burners” section.

■

Is the burner damaged?

On models with caps, look for warped cap. Place cap, flat side-down, on a flat surface. If cap wobbles noticably, it is warped. Place cap on different burner for further check of warping. Replace warped cap. Contact a trained repair specialist if the condition does not improve.

■■■■

Is the air/gas mixture correct?

Contact a designated service technician to check the air/gas mixture, or see the Installation Instructions.

■

Is propane gas being used?

The appliance may have been converted improperly. Contact a trained repair specialist.

Surface burner makes popping noises

TROUBLESHOOTING

Try the solutions suggested here first in order to avoid the cost of an unnecessary service call.

Nothing will operate

■

Is the power outlet properly wired and polarized?

Try another outlet to check for proper wiring and polarity.

■

Is the power supply cord unplugged?

Plug into a properly grounded 3 prong outlet.

■

Has a household fuse been blown or has the circuit breaker been tripped?

Replace the fuse or reset the circuit.

■

Is the main or regulator gas shutoff valve in the off position?

See Installation Instructions.

■

Is the range properly connected to the gas supply?

Contact a trained repair specialist or see Installation Instructions.

Surface burners will not operate

■

Is this the first time the surface burners have been used?

Turn on any one of the surface burner knobs to release air from the gas lines.

■

Is the control knob set correctly?

Push in knob before turning to a setting.

■

Is the burner wet?

Let it dry.

Cookware not level on cooktop

■

Is the range level?

Level the range. (See the Installation Instructions.)

■

Is the proper cookware being used?

Use cookware with a flat bottom. (See “Cookware” section.)

Excessive heat around cookware on cooktop

■

Is the cookware the proper size?

Use cookware about the same size as the surface cooking area, element or surface burner. Cookware should not extend more than 1 in. (2.5 cm) outside the cooking area.

Oven will not operate

■

Is the power outlet properly wired and polarized?

Try another outlet to check for proper wiring and polarity.

■

Is this the first time the oven has been used?

Turn any one of the surface burner knobs on to release air from the gas lines.

■

Is the oven temperature control knob set correctly?

See “Cooktop/Oven Temperature Controls” section.

■

Is the main or regulator gas shutoff in the off position?

Contact a designated service technician or see the Installation Instructions.

Page 13

Oven makes muffled ticking noise when in use

■ This is normal and occurs when the oven burner cycles on

and off to hold the set oven temperature.

Oven burner flames are uneven, yellow, or noisy

■

Is propane gas being used?

The appliance may have been converted improperly. Contact a trained repair specialist.

■

Is the air/gas mixture correct?

Contact a designated service technician to check the air/gas mixture or see the Installation Instructions.

Cooktop cooking results not what expected

■

Is the proper cookware being used?

See “Cookware” section.

■

Is the control knob set to the proper heat level?

See “Cooktop/Oven Temperature Controls” section.

Baking results not what expected

■

Was the oven preheated?

Wait for oven to preheat before placing food in oven.

■

Are the racks positioned properly?

See “Positioning Racks and Bakeware” section.

■

Is there proper air circulation around bakeware?

See “Positioning Racks and Bakeware” section.

■

Is the batter evenly distributed in the pan?

Check to make sure batter is level in the pan.

■

Is the appliance level?

Level the appliance. See the Installation Instructions.

■

Are baked items too brown on the bottom?

Decrease oven temperature 15°F to 25°F (5°C to 15°C).

■

Are crust edges browning early?

Use aluminum foil to cover the edge of the crust.

Slow baking or roasting

■

Was the oven preheated?

Wait for oven to preheat before placing food in oven.

■

Is there proper air circulation around bakeware?

See “Positioning Racks and Bakeware” section.

■

Is the proper length of time being used?

Increase baking or roasting time.

■

Is the proper temperature set?

Increase temperature 25°F (15°C).

■

Has the oven door been opened while cooking?

Oven peeking releases oven heat and can result in longer cooking times.

ASSISTANCE OR SERVICE

Before calling for assistance or service, please check

“Troubleshooting.” It may save you the cost of a service call. If

you still need help, follow the instructions below.

When calling, please know the purchase date and the complete

model and serial number of your appliance. This information will

help us to better respond to your request.

If you need replacement parts

If you need to order replacement parts, we recommend that you

only use FSP

right and work right because they are made with the same

precision used to build every new ROPER

To locate FSP® replacement parts in your area, call our Customer

Interaction Center telephone number or your nearest ROPER

designated service center.

Call the Customer Interaction Center toll free at:

1-800-44-ROPER (1-800-447-6737).

Our consultants provide assistance with:

■ Features and specifications on our full line of appliances.

■ Installation information.

■ Use and maintenance procedures.

Accessory and repair parts sales.

■

Specialized customer assistance (Spanish speaking, hearing

■

impaired, limited vision, etc.).

■ Referrals to local dealers, repair parts distributors, and

service companies. Whirlpool designated service technicians are trained to fulfill the product warranty and provide afterwarranty service, anywhere in the United States.

To locate the Whirlpool designated service company in your area, you can also look in your telephone directory Yellow Pages.

For further assistance

If you need further assistance, you can write to Whirlpool

Corporation with any questions or concerns at:

Roper Brand Home Appliances Customer Interaction Center 553 Benson Road Benton Harbor, MI 49022-2692

Please include a daytime phone number in your correspondence.

replacement parts. FSP® replacement parts will fit

appliance.

Broiler burner fails to light

■

Is the ignition system broken?

Contact a designated service technician to replace it.

■

Is the pilot light out?

Light the oven burner pilot. (See “Pilot Lights” section.)

■

Has a household fuse been blown or has the circuit breaker been tripped?

Replace the fuse or reset the circuit.

Page 14

ROPER® RANGE WARRANTY

ONE-YEAR FULL WARRANTY

For one year from the date of purchase, when this appliance is operated and maintained according to instructions attached to or furnished with the product, Whirlpool Corporation will pay for FSP® replacement parts and repair labor costs to correct defects in

materials or workmanship. Service must be provided by a Whirlpool designated service company.

Whirlpool Corporation will not pay for:

Service calls to correct the installation of your appliance, to instruct you how to use your appliance, to replace house fuses or

correct house wiring or plumbing, or to replace light bulbs. Repairs when your appliance is used in other than normal, single-family household use.

Pickup and delivery. Your appliance is designed to be repaired in the home.

Damage resulting from accident, alteration, misuse, abuse, fire, flood, improper installation, acts of God or use of products not

approved by Whirlpool Corporation. Repairs to parts or systems resulting from unauthorized modifications made to the appliance.

Replacement parts or repair labor cost for units operated outside the United States.

WHIRLPOOL CORPORATION SHALL NOT BE LIABLE FOR INCIDENTAL OR CONSEQUENTIAL DAMAGES.

Some states do not allow the exclusion or limitation of incidental or consequential damages, so this exclusion or limitation may not apply to you. This warranty gives you specific legal rights, and you may also have other rights which vary from state to state.

Outside the 50 United States, this warranty does not apply. Contact your authorized Roper dealer to determine if another warranty applies.

If you need service, first see the “Troubleshooting” section of this book. After checking “Troubleshooting,” additional help can be found by checking the “Assistance or Service” section or by calling the Customer Interaction Center toll free at

(1-800-447-6737)

from anywhere in the U.S.A. Outside the U.S., contact your authorized Roper dealer.

1-800-44-ROPER

1/01

Keep this book and your sales slip together for future reference. You must provide proof of purchase or installation date for in-warranty service.

Write down the following information about your appliance to better help you obtain assistance or service if you ever need it. You will need to know your complete model number and serial number. You can find this information on the model and serial number label/plate, located on your appliance as shown in the “Parts and Features” section.

Dealer name ____________________________________________________

Address ________________________________________________________

Phone number __________________________________________________

Model number __________________________________________________

Serial number __________________________________________________

Purchase date __________________________________________________

Page 15

SEGURIDAD DE LA COCINA

Su seguridad y la seguridad de los demás es muy importante.

Hemos incluido muchos mensajes importantes de seguridad en este manual y en su electrodoméstico.

Lea y obedezca siempre todos los mensajes de seguridad.

Este es el símbolo de advertencia de seguridad. Este símbolo le llama la atención sobre peligros potenciales que pueden ocasionar la muerte o una lesión

a usted y a los demás.

Todos los mensajes de seguridad irán a continuación del símbolo de advertencia de seguridad y de la palabra “PELIGRO” o “ADVERTENCIA”. Estas palabras significan:

Si no sigue las instrucciones de inmediato,

PELIGRO

ADVERTENCIA

Todos los mensajes de seguridad le dirán el peligro potencial, le dirán cómo reducir las posibilidades de sufrir una lesión y lo que puede suceder si no se siguen las instrucciones.

puede morir

Si no sigue las instrucciones, o sufrir una lesión grave.

o sufrir una lesión grave.

usted puede morir

usted

ADVERTENCIA: Para su seguridad, la información en este manual debe ser observada para minimizar el riesgo de incendio o explosión, o para prevenir daños a propiedades, heridas o la muerte.

– No almacene o use gasolina u otros líquidos y vapores inflamables cerca de este u otro

aparato electrodoméstico.

– PASOS QUE USTED DEBE SEGUIR SI HUELE A GAS:

No trate encender ningún aparato electrodoméstico.

•

No toque ningún enchufe eléctrico.

•

No use ningún teléfono en su casa o edificio.

•

Llame inmediatamente a su proveedor de gas desde el teléfono de un vecino.

•

Siga las instrucciones de su proveedor de gas. Si usted no puede comunicarse con su proveedor de gas, llame al departamento

•

de bomberos.

– La instalación y el servicio deben ser efectuados por un instalador calificado, una

agencia de servicio o por el proveedor de gas.

La California Safe Drinking Water and Toxic Enforcement Act (La ley de la protección del agua potable y la eliminación de sustancias tóxicas de California) exige que el gobernador de California publique una lista de aquellas sustancias identificadas por el estado de California como causantes de cáncer, defectos congénitos o algún otro tipo de daños en la función reproductora y exige a los comerciantes que adviertan de los posibles riesgos de exposición a tales sustancias.

ADVERTENCIA: Este producto contiene una sustancia química identificada por el estado de California como causante de cáncer, defectos congénitos o algún otro tipo de daños en la función reproductora.

Este electrodoméstico puede producir una exposición de bajo nivel a alguna de las sustancias enumeradas, incluyendo el benceno, formaldehído, monóxido de carbono, tolueno y hollín.

Page 16

El Soporte antivuelco

La cocina no se volteará durante el uso normal. Sin embargo, si usted aplica mucha fuerza o peso a la puerta abierta sin haber fijado adecuadamente el soporte antivuelco, la cocina puede voltearse.

ADVERTENCIA

Peligro de Vuelco Un niño o un adulto puede volcar accidentalmente la cocina y resultar muerto. Conecte el soporte anti-vuelco a la pata trasera de la cocina. Si traslada de lugar la cocina, vuelva a conectar el soporte anti-vuelco. Consulte las instrucciones de instalación para más detalles. No seguir estas instrucciones puede ocasionar la muerte o quemaduras graves en niños

y adultos.

El soporte anti-vuelco

La pata trasera

Asegúrese de que el soporte anti-vuelco haya sido instalado:

• Deslice la cocina hacia adelante.

• Verifique que el soporte anti-vuelco esté bien asegurado al piso.

• Deslice la cocina para colocarla de nuevo en su lugar asegurándose de que la pata

trasera quede debajo del soporte anti-vuelco.

INSTRUCCIONES IMPORTANTES DE SEGURIDAD

ADVERTENCIA: Para reducir el riesgo de

incendio, electrocución, lesiones a personas o daños al usar la cocina de gas, siga precauciones básicas, incluyendo las siguientes:

ADVERTENCIA: Para reducir el riesgo de

■

volteo de la cocina de gas, ésta debe asegurarse en el piso mediante la instalación de dispositivos de anti-vuelco. Para verificar si los dispositivos están instalados adecuadamente, deslice la cocina de gas hacia adelante, cerciórese que el soporte anti-vuelco esté bien fijo en el piso y deslice la cocina de gas hacia atrás de manera que la pata trasera de la cocina de gas quede fija debajo del soporte de anti-vuelco.

AVISO: No almacene artículos que interesen a los

■

niños en los armarios que están encima de una cocina de gas o en el respaldo de protección de una cocina de gas - al trepar los niñas encima de la cocina para alcanzar algún objeto, podrían lastimarse seriamente.

■ Instalación Apropiada – Instalar la cocina de gas

debe hacer la conexión eléctrica a tierra de acuerdo con las normas locales o, en ausencia de normas locales, con el Electrical Code), ANSI/NFPA 70. Cerciórese que la instalación y puesta a tierra de la cocina de gas sean efectuadas adecuadamente por un técnico competente.

Código Eléctrico Nacional

(National

■ Esta cocina de gas está equipada con un enchufe de

tres puntas con contacto a tierra para su protección contra riesgo de electrocución y debería enchufarse directamente a un tomacorriente que tiene conexión a tierra. No corte ni quite la punta para conexión a tierra de este enchufe.

■ Desconecte la energía eléctrica antes de hacer

una revisión al aparato electrodoméstico.

■ Nunca use la cocina de gas como calefacción del

cuarto.

■ El mal uso de las puertas o gavetas del aparato

electrodoméstico, tales como pisar, recostarse o sentarse en las puertas o gavetas, puede ocasionar heridas.

■ Mantenimiento – Mantenga el área de la cocina de

gas despejada y libre de materiales combustibles, gasolina y otros vapores y líquidos inflamables.

■ Almacenaje dentro o encima de la cocina de gas –

No se debe almacenar materiales inflamables en el horno o cerca de las unidades que están en la superficie.

■ El tamaño de la llama del quemador superior debe

ajustarse de manera que no se extienda más allá de los bordes del utensilio de cocina.

Para cocinas de gas de limpieza automática –

■

Antes de efectuar la limpieza automática del horno –

quite la charola para asar y otros utensilios. Limpie con un trapo húmedo todo derrame excesivo antes de iniciar el ciclo de autolimpieza.

GUARDE ESTAS INSTRUCCIONES

Page 17

PIEZAS Y CARACTERÍSTICAS

Este manual abarca varios modelos distintos. La cocina que usted ha adquirido puede tener algunos o todos los artículos que se enumeran. Las ubicaciones y aspecto de las características que aquí se ilustran quizás no coincidan con su modelo.

Tablero de control

12 3 456

140

170

200

250

300

BROIL

550

500

350

450

400

1. Perilla de control del quemador

izquierdo trasero

2. Perilla de control del quemador

izquierdo delantero

Cocina

3. Perilla de control de la

temperatura del horno

4. Perilla de control del quemador

derech trasero

5. Perilla de control del quemador

derecho delantero

6. Indicador del quemador exterior

1. Ducto de ventilación del horno

2. Quemadores exteriores y parrillas

3. Soporte anti-vuelco

4. Placa del número de modelo y

número de serie (detrás del lado izquierdo de la puerta del asador)

5. Puerta del asador

6. Interruptor manual de luz del horno

(en algunos modelos)

7. Reloj/Temporizador electrónico (en

algunos modelos)

8. Tablero de control

9. Junta de la puerta

Page 18

AJUSTE USO RECOMENDADO PARA

USO DE LA SUPERFICIE DE

COCCIÓN

Controles de temperatura de la

superficie de cocción y del horno

ADVERTENCIA

Peligro de Incendio

No permita que la llama del quemador extienda más allá que la orilla de la cacerola.

Apague todas las perillas de los controles cuando no esté cocinando.

No seguir estas instrucciones puede ocasionar la muerte o incendio.

MED (escala media)

LO (bajo)

■ Mantener un hervor rápido.

Dorar rápidamente los alimentos.

■

Freír o sofreír los alimentos.

■

■ Preparar sopas y salsas.

Guisar o cocer al vapor los

■

alimentos.

■ Mantener los alimentos calientes.

■ Derretir chocolate o manteca.

■ Dejar hervir a fuego lento.

Para fijar la temperatura del horno:

Presione y posicione el botón de control a la temperatura deseada.

Cortes de corriente

En el caso de un corte de corriente prolongado, se pueden encender los quemadores exteriores manualmente. Sostenga un cerillo encendido cerca del quemador y gire la perilla a la izquierda hacia LITE. Después de que el quemador se encienda, gire la perilla al ajuste deseado.

RECUERDE: Cuando se esté usando la cocina o (en algunos modelos) durante el ciclo de auto limpieza, toda la superficie de cocción se calienta.

Los encendedores eléctricos encienden automáticamente los quemadores exteriores al girar las perillas de control hacia LITE (Encendido).

Antes de fijar una perilla de control, coloque el utensilio de cocina lleno en la parrilla. No ponga a funcionar un quemador con un utensilio de cocina vacío o si la parrilla está libre.

Para fijar el control del quemador:

Oprima y gire la perilla a la izquierda hacia LITE.

Los cuatro quemadores exteriores harán un chasquido pero sólo el quemador cuya perilla de control esté en LITE producirá una llama.

Gire la perilla hacia cualquier posición entre HIGH (alto) y

LOW (bajo). El chasquido parará. Use el cuadro como guía para fijar los niveles de calor.

AJUSTE USO RECOMENDADO PARA

Encender el quemador.

LITE

HI (alto)

■

Comenzar a cocinar los

■

alimentos. Hacer hervir un líquido.

■

Luces de los pilotos

(en algunos modelos)

ENCENDIDO DE LOS PILOTOS PERMANENTES

Antes de utilizar la cocina se debe encender el piloto permanente. Éste permanecerá encendido aún después de que los quemadores se hayan apagado.

Para encender los pilotos de los quemadores superficiales:

Cerciórese de que todos los controles estén apagados.

Quite las parrillas exteriores de la superficie de cocción.

Coloque un cerillo encendido en uno de los orificios

pequeños ubicados entre los quemadores delanteros y posteriores de la superficie de cocción. La llama del piloto deberá estar visible a través del orificio de cada piloto.

Vuelva a colocar las parrillas de la superficie de cocción en su

lugar.

Page 19

Para encender el piloto del horno:

Cerciórese de que la perilla de control de la temperatura del

horno esté apagada. Abra la puerta del asador.

Quite la charola y la rejilla del asador.

Sujete un cerillo encendido encima del piloto del quemador

del horno, ubicado en la parte posterior del quemador. Para facilitar el encendido del piloto, use un cerillo largo (del tipo que sirve para encender chimeneas).

Una vez que el piloto del quemador del horno esté

quemando a un ritmo constante, revise el encendido del quemador girando la perilla de control de la temperatura del horno a una temperatura igual o superior a 250ºF (121ºC.) El quemador tardará de 50 a 60 segundos para encenderse.

Vuelva a colocar en su lugar la charola y la rejilla del asador y

cierre la puerta del asador.

Quemadores exteriores

IMPORTANTE:

ventilación alrededor de los bordes de la parrilla del quemador.

Tapa del quemador:

mantenga siempre la tapa del quemador en su lugar. La tapa limpia del quemador ayudará a prevenir el encendido inadecuado y las llamas desiguales. Siempre limpie la tapa del quemador después de un derrame y como rutina quite y limpie las tapas tal como lo indica la sección “Limpieza general.”

Abertura del tubo de gas:

de la abertura del tubo de gas para que el quemador se encienda adecuadamente.

permita el ingreso de derrames, alimentos, productos de limpieza o cualquier otro material en la abertura del tubo de

Para protegerla de los derrames, siempre use la tapa del

gas.

quemador.

Orificios del quemador:

en cuando para cerciorarse de que tengan la forma y el tamaño adecuados, tal como se ilustra arriba. Una buena llama es de color azul, no amarillo. Mantenga esta zona libre de suciedad y no permita el ingreso de derrames, alimentos, productos de limpieza o cualquier otro material en los orificios del quemador.

No obstruya el flujo de aire de combustión y de

Cuando use los quemadores exteriores

El gas debe fluir con libertad a través

Mantenga esta zona libre de suciedad y no

1. 1-1½ pulgada (25-38 mm)

2. Orificios del quemador

Revise las llamas del quemador de vez

Para limpiar:

IMPORTANTE:

controles estén apagados y que el horno y la superficie de cocción estén fríos. No use productos comerciales para limpiar hornos, blanqueadores o disolventes del óxido.

Quite las parrillas del quemador exterior.

Quite la tapa del quemador de la base del quemador y limpie

tal como se indica en la sección “Limpieza General.” Limpie la abertura del tubo de gas con un paño húmedo.

Limpie los orificios obstruidos del quemador con un alfiler

recto, tal como se ilustra. No agrande ni distorsione el orificio. No use palillos de dientes de madera. Si el quemador necesita ser regulado, póngase en contacto con un técnico de reparación competente.

Vuelva a colocar la tapa del quemador en su lugar.

Vuelva a colocar las parrillas del quemador exterior en su

lugar. Encienda el quemador. Si el quemador no se enciende,

verifique el alineamiento de la tapa. Si el quemador todavía no se enciende, no intente reparar el quemador sellado por su cuenta. Póngase en contacto con un técnico de reparación competente.

Antes de limpiar, cerciórese de que todos los

Enlatado casero

Al preparar enlatados durante períodos prolongados, alterne el uso de las áreas de cocción exteriores, elementos o quemadores exteriores entre cada lote. Esto da tiempo para que las áreas usadas recientemente se enfríen.

Centre el envasador en la parrilla o el área o elemento de

■

cocción exterior más grande. Los envasadores no deben extenderse más de 1 pulgada (2.5 cm) fuera del área de cocción.

No coloque el envasador sobre dos áreas de cocción

■

exteriores, elementos o quemadores exteriores a la vez. En modelos con cerámica vitrificada, use únicamente

■

envasadores de fondo llano. En modelos con elementos en espiral, se recomienda la

■

instalación de un equipo para envasar. De no instalarlo, la duración del elemento en espiral se acortará. Vea la sección “Asistencia o Servicio” para obtener las instrucciones de cómo pedirlo.

Para mayor información, póngase en contacto con la Oficina

■

de Extensión del Departamento de Agricultura del Gobierno de los EE.UU. Las compañías que fabrican productos para enlatado casero también pueden ayudarle.

Page 20

Utensilios de cocina

IMPORTANTE: Nunca deje utensilios de cocina vacíos encima de un área de cocción exterior, elemento o quemador exterior caliente.

Los utensilios de cocina ideales deben tener un fondo plano, lados rectos, una tapa que encaje bien y el material debe ser de un espesor mediano a grueso.

El material de los utensilios de cocina es un factor que repercute en la rapidez y uniformidad en que se transmite el calor, lo cual afecta los resultados de cocción. Un acabado antiadherente tiene las mismas características de su material base. Por ejemplo, utensilios de aluminio con un acabado antiadherente tendrán las propiedades del aluminio.

Use el siguiente cuadro como guía respecto a las características del material de los utensilios de cocina.

USO DEL HORNO

El reloj/temporizador electrónico

(en algunos modelos)

UTENSILIOS DE COCINA

*Aluminio ■ Calienta rápida y uniformemente.

Hierro fundido ■ Calienta lenta y uniformemente.

Cerámica o cerámica vitrificada

*Cobre

Loza de barro

Acero o hierro fundido esmaltado de porcelana

Acero inoxidable

*El aluminio y el cobre pueden emplearse como núcleo o base en los utensilios de cocina. Al ser usados como base, pueden dejar marcas permanentes en la superficie de cocción o las parrillas.

CARACTERÍSTICAS

■ Adecuado para todo tipo de cocción.

■ Espesor mediano o grueso es mejor

para la mayoría de tareas culinarias.

■ Bueno para dorar y freír.

■ Mantiene el calor para una cocción

lenta. Las superficies ásperas pueden

■

arañar la superficie de cocción.

■ Siga las instrucciones del fabricante.

■ Las superficies ásperas pueden dañar

la superficie de cocción. Calienta lentamente pero no

■

uniformemente. Resultados ideales en ajustes de

■

fuego bajo a mediano.

Calienta muy rápidamente y

■

uniformemente.

Siga las instrucciones del fabricante.

■

Use en ajustes de calor bajo.

■

Vea acero inoxidable o hierro fundido.

■

Calienta rápidamente pero no

■

uniformemente. Un centro o base de aluminio o cobre

■

sobre el acero inoxidable proporciona un calor uniforme.

1. Botón del reloj

2. Pantalla

electrónica

3. Botón para

aumentar

4. Botón para

reducir

5. Botón del

temporizador

Pantalla

Al conectar la electricidad a la cocina por primera vez, aparecerá en la pantalla “12:00”.

Cuando en cualquier otra ocasión aparece “12:00” significa que ha ocurrido un corte de electricidad. Para volver a poner la hora en el reloj, vea la sección “Clock” (reloj).

Cuando el temporizador no está en uso la pantalla mostrará la hora del día.

Reloj

Éste es un reloj de 12 horas y no muestra a.m. o p.m.

Para poner la hora:

Antes de poner el reloj a la hora, asegúrese de que el temporizador se encuentre desactivado.

1. Presione CLOCK (reloj).

El indicador se encenderá intermitente cuando se está programando el reloj.

2. Presione los botones con flechas “hacia arriba” () o “hacia

abajo” () hasta que la hora correcta del día aparezca en la pantalla. Se podrá cambiar la hora haciendo el ajuste por segundos o por intervalos de 10 minutos presionando el botón rápidamente o presionándolo más largamente.

3. Presione CLOCK. El indicador intermitente se apagará

indicando que se ha activado el reloj.

Page 21

Temporizador

El temporizador puede ser fijado en minutos y segundos u horas y minutos hasta 11 horas, 59 minutos, y hace la cuenta regresiva del tiempo fijado. El temporizador no pone en marcha el horno ni lo detiene.

Para fijar:

Presione TIMER (temporizador).

La señal indicadora centelleará durante la programación del temporizador.

Presione los botones con las flechas () o () para fijar la

duración de tiempo. Presione TIMER.

El temporizador comenzará a hacer la cuenta regresiva 5 segundos después de que se ponga a funcionar.

Para que aparezca en la pantalla la hora del día mientras el temporizador está haciendo la cuenta regresiva, presione CLOCK. La hora del día aparecerá en la pantalla 5 segundos antes de que el temporizador vuelva a hacer la cuenta regresiva.

Cuando falte un minuto de tiempo, la pantalla comenzará la cuenta regresiva en segundos.

Cuando el temporizador llegue a cero, la pantalla mostrará “End” (fin) y se escucharán cuatro señales audibles de un segundo.

Para anular:

temporizador.

Presione TIMER dos veces en el modo de

Papel de aluminio

IMPORTANTE:

papel de aluminio, revestimiento o utensilio de cocina ya que dañaría permanentemente el acabado del fondo del horno.

No obstruya ni tape los conductos de ventilación inferiores

■

del horno. No cubra toda la parrilla con papel de aluminio, ya que para

■

lograr óptimos resultados de cocción el aire debe circular con libertad.

Para recoger los derrames, coloque papel de aluminio en la

■

parrilla que está debajo del recipiente de hornear. Asegúrese de que el forro sea por lo menos una pulgada (2.5 cm) más grande que el recipiente de hornear y que los bordes estén doblados hacia arriba.

No forre el fondo del horno con ningún tipo de

Posición de las parrillas y los utensilios

para hornear

IMPORTANTE:

hornear directamente en la puerta o en el fondo del horno ya que dañará permanentemente el acabado de porcelana.

PA RR IL LA S

Ubique las parrillas antes de encender el horno. No retire las parrillas con los utensilios para hornear sobre ellos. Cerciórese de que las parrillas están niveladas. Para un mejor resultado, hornee sobre una parrilla. Coloque la parrilla de tal manera que la parte más alta del alimento a hornear quede en el centro del horno. Para mover una parrilla, jálela hasta la posición de tope, levante el borde delantero y luego sáquela.

ALIMENTO POSICIÓN DE LA

Pays congelados, asados grandes, pavos, pasteles de ángel

Roscas Bundt, la mayoría de panes rápidos, panes de levadura, guisados, carnes

Galletas, pastelillos, panecillos, pasteles y pays no congelados

UTENSILIOS PARA HORNEAR

Para la cocción uniforme, el aire caliente debe poder circular. Deje 2 pulg. (5 cm) de espacio alrededor del utensilio para hornear y las paredes del horno. Use el siguiente cuadro como guía.

NÚMERO DE CACEROLA (S)

1 Centro de la parrilla.

2 Lado a lado o ligeramente en zigzag.

3 or 4 En esquinas opuestas en cada parrilla.

Nunca coloque alimentos o utensilios para

PARRILLA

1 ó 2

2 ó 3

UBICACIÓN EN LA PARRILLA

Cerciórese de que ningún utensilio para hornear esté directamente encima del otro.

Page 22

Utensilios para hornear

El material de los utensilios para hornear afecta los resultados de cocción. Siga las recomendaciones del fabricante y emplee el tamaño de utensilio para hornear recomendado en la receta de cocina. Use el siguiente cuadro como guía.

Ducto de ventilación del horno

UTENSILIO DE

COCINA/

RESULTADOS

Aluminio de color claro

Cortezas

■

doradas claras Dorado

■

uniforme

Aluminio oscuro y otros utensilios para hornear con acabado oscuro, mate y/o antiadherente

■ Cortezas bien

doradas, crujientes

Moldes o bandejas para hornear termoaislados

Poco o nada

■

de dorado en el fondo

Acero inoxidable

Cortezas

■

doradas, claras

Dorado

■

desigual

Cerámica de gres

Cortezas

■

crujientes

Utensilios de vidrio resistente al horno, cerámica vitrificada o cerámica

Cortezas

■

doradas, crujientes

RECOMENDACIONES

■ Use la temperatura y el tiempo

recomendados en la receta.

■ Puede necesitar reducir la

temperatura para hornear 25°F (15°C).

Use el tiempo recomendado de

■

horneado.

■ Para pays, panes y guisados, use la

temperatura recomendada en la receta.

■ Coloque la parrilla en el centro del

horno.

■ Colóquelos en la 3ra posición

inferior del horno. Puede necesitar aumentar el tiempo

■

de horneado.

Puede necesitar aumentar el tiempo

■

de horneado.

Siga las instrucciones del fabricante.

■

Puede necesitar reducir la

■

temperatura para hornear 25°F (15°C).

1. Ducto de ventilación del horno

El ducto de ventilación del horno libera aire caliente y humedad del horno y no debe bloquearse ni taparse. El hacerlo dará lugar a una circulación de aire insatisfactoria, afectando los resultados de cocción y de limpieza. Nunca coloque objetos de plástico, papel u otros artículos que podrían derretirse o quemarse cerca del conducto de ventilación del horno.

Cómo hornear y asar

No intente encender el quemador del horno durante un corte de electricdad.

No coloque ningún alimento o utensilio para cocinar directamente sobre la puerta o el fondo del horno.

Antes de hornear o asar, coloque las parrillas según la sección “Posición de las parrillas y los utensilios para hornear”. Al asar, no es necesario esperar a que el horno se precaliente antes de colocar los alimentos en él, a menos que la receta culinaria lo recomiende.

Para hornear o asar :

1. Oprima y gire la perilla de control del horno hacia la posición

de temperatura deseada.

2. Ponga la comida en el horno.

El quemador del horno entrará en un ciclo de encendido y apagado para mantener la posición de la temperatura del horno.

3. Cuando haya terminado, oprima y gire la perilla de control del

horno a OFF (apagado).

Cómo asar

ASADOR

El asador está ubicado debajo de la puerta del horno. La charola y la rejilla del asador se deslizan hacia fuera, lo cual facilita el acceso a las mismas. Para asar siempre tenga las puertas del asador y del horno cerradas.

No pise la puerta del asador ni ejerza peso sobre la misma

■

cuando esté abierta. No precaliente el asador antes de usarlo. Mantenga bien

■

cerrada la puerta del asador cuando esté asando. No use la gaveta del asador para almacenaje.

■

Use únicamente la charola y la rejilla del asador que vienen

■

con el electrodoméstico. Éstas han sido diseñadas para drenar los jugos de la carne y evitar salpicaduras y humo.

Para lograr un drenado adecuado, no forre la rejilla con papel

■

de aluminio. Se puede forrar el fondo de la charola con papel de aluminio para facilitar la limpieza.

Page 23

■ Quite el exceso de grasa para reducir las salpicaduras. Corte

la grasa restante de los bordes para evitar que se ondulen.

■ Jale la parrilla del horno hasta su posición de tope antes de

dar vuelta o sacar los alimentos. Use tenazas para dar vuelta la carne a fin de evitar que se pierdan los jugos. Quizás no sea necesario dar vuelta los cortes delgados de pescado, aves o carne.

Después de asar, saque la charola del horno al retirar los

■

alimentos. Los goteos que queden en la charola se hornearán si se dejan en el horno caliente, dificultando aún más la limpieza.

Para asar:

Abra la puerta del asador y deslice hacia fuera la charola y la

rejilla para asar. Coloque la charola y la rejilla del asador de modo que se

pueda recoger la grasa en el fondo de la charola del asador. Coloque los alimentos en la charola del asador. Luego

coloque la charola sobre la parrilla del asador y cierre la puerta del asador.

Gire la perilla de control de la temperatura del horno a BROIL

(Asar). Gire la parilla de control de la temperatura del horno a la

posición de apagado cuando haya terminado de asar.

CUADRO PARA ASAR

Para obtener óptimos resultados, la charola para asar debe rotarse a la misma vez que gira la comida en el horno. Los tiempos son sólo guías y pueden necesitar ajustarse según el alimento y el gusto individual.

CUIDADO DE LA

COCINA

Para quitar el fondo del horno

Se puede quitar el panel del fondo del horno para efectuar una limpieza regular del horno.

Antes de limpiar, cerciórese de que el horno esté completamente frío.

Para quitar el fondo del horno:

Retire las parrillas del horno.

Coloque los dedos en las ranuras del panel del fondo.

TIEMPO DE

COCCIÓN

ALIMENTO

Trozos de pollo, con hueso, Pechugas deshuesadas

Filetes de pescado de ½ - ¾ de pulg. (1.25-1.8 cm) de grosor

Salchichas alemanas 5-6 2-3

*Hamburguesas de carne molida de ¾ de pulg. (1.8 cm) de grosor, bien cocidas

Troz o d e j am ón, precocido de ½ pulg. (1.25 cm) de grosor 6-8 3-4

Chuletas de cordero de 1 pulg. (2.5 cm) de grosor

Chuletas de cerdo de 1 pulg. (2.5 cm) de grosor

Bistec de 1 pulg. *2.5 cm) de grosor, medio crudo,

Término medio Bien cocido

*Coloque hasta 9 hamburguesas, separadas uniformemente, en la rejilla del asador.

minutos

LADO 1 LADO 2

15-17 11-13

7-8 3-4

11-13 6-7

14-17 8-9

19-21 9-10

10-12 12-14 16-17

15-17 11-13

5-6 6-7 8-9

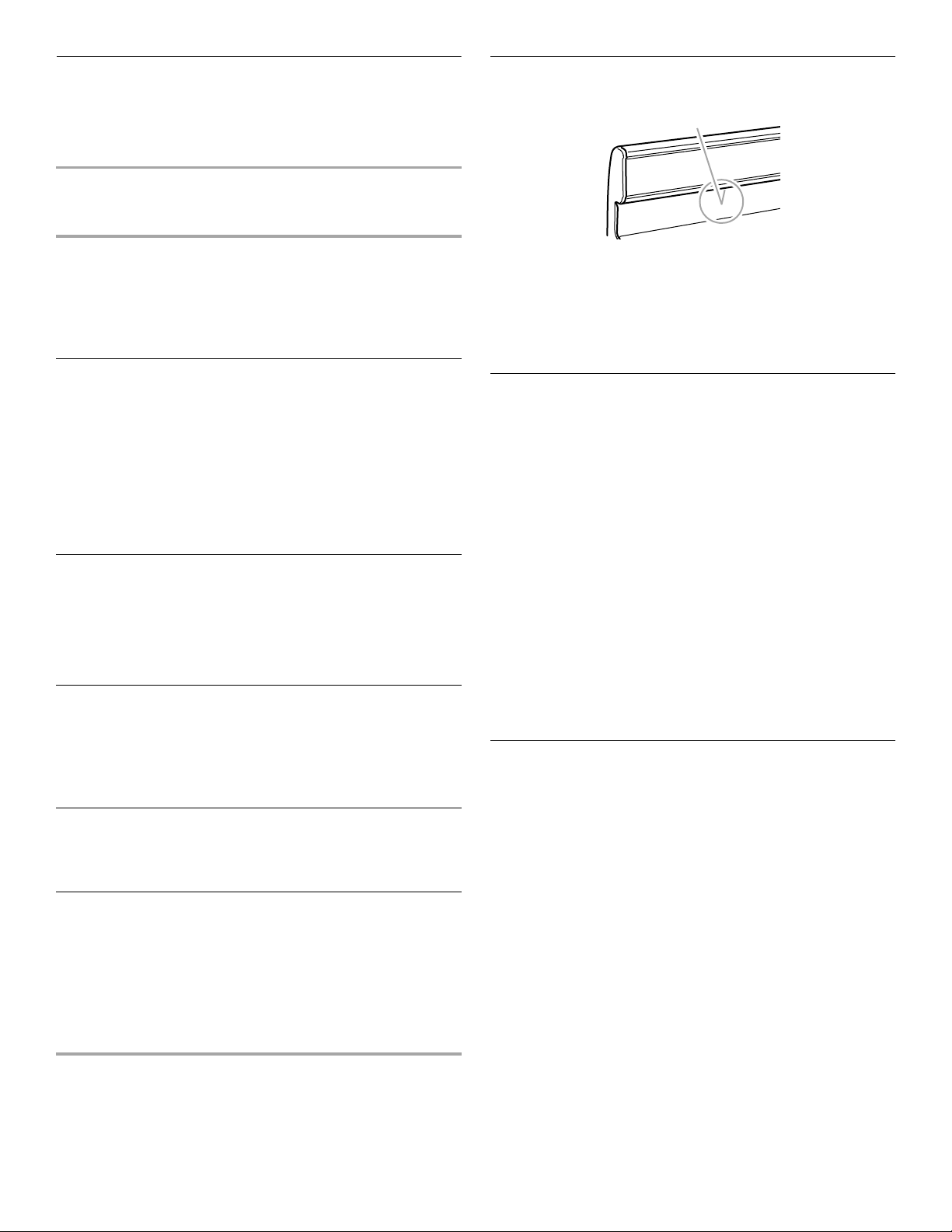

1. Borde

Levante la parte posterior del panel hacia arriba y hacia atrás.

El borde de la parte delantera del panel deberá liberarse del marco frontal de la cavidad del horno.

Levante el fondo hacia arriba y hacia fuera.

Para volver a colocar el fondo del horno:

Siga los pasos arriba indicados en orden inverso.

Limpieza general

IMPORTANTE:

controles estén apagados y que el horno y la superficie de cocción estén fríos. Siga siempre las instrucciones que vienen en las etiquetas de los productos de limpieza. No limpie superficie interna alguna hasta que el horno se haya enfriado por completo. El pasar un paño húmedo frío en el vidrio interior de la puerta antes de que se haya enfriado por completo podría ocasionar la ruptura del vidrio.

A menos que se indique lo contrario, se sugiere primero el jabón, agua y un paño suave o una esponja.

SUPERFICIES EXTERIORES DE ESMALTE DE PORCELANA

Los derrames de alimentos que contienen ácidos, tales como vinagre y tomate, deberán limpiarse tan pronto se enfríe el electrodoméstico. Estos derrames pueden afectar el acabado.

Producto para limpiar vidrios, producto de limpieza líquido

■

suave o estropajo no abrasivo: Limpie cuidadosamente alrededor de la placa con el número

de modelo y de serie porque el refregar puede borrar los números.

Antes de limpiar, asegúrese de que todos los

(en algunos modelos)

Page 24

PARRILLAS Y TAPAS REVESTIDAS DE PORCELANA

PARRILLAS DEL HORNO

Los derrames de alimentos que contienen ácidos tales como vinagre y tomate se deben limpiar tan pronto la superficie de cocción, las parrillas y las tapas se hayan enfriado. Estos derrames pueden afectar el acabado.

Para evitar que se piquen, no golpee las parrillas y las tapas entre sí o con superficies duras como utensilios de cocina de hierro fundido.

No vuelva a montar las tapas en los quemadores mientras estén mojados.

No las limpie en lavavajillas.

■ Estropajo de plástico no abrasivo y producto de limpieza

ligeramente abrasivo: Limpie tan pronto la superficie de cocción, las parrillas y las

tapas se hayan enfriado.

QUEMADORES EXTERIORES

Modelos con quemadores sellados

Vea la sección “Quemadores exteriores sellados.”

Modelos con quemadores abiertos

Vea la sección “Quemadores abiertos.”

CONTROLES DE LA SUPERFICIE DE COCCIÓN

No use productos de limpieza abrasivos, de fibra metálica o para limpiar hornos.

No remoje las perillas. Al volver a montar las perillas, asegúrese de que las mismas

estén en la posición OFF (Apagago). En algunos modelos, no quite los obturadores que están debajo

de las perillas.

■ Agua y jabón o lavavajillas:

Jale las perillas en sentido recto para quitarlas del tablero de control.

TABLERO DE CONTROL

No use productos de limpieza abrasivos, estropajos de fibra de acero, paños ásperos o ciertas toallas de papel ya que podrían dañar el tablero.

Producto para limpiar vidrios y un paño suave o esponja:

■

Aplique el producto para limpiar vidrios al paño suave o esponja, no lo haga directamente sobre el tablero.

CAVIDAD DEL HORNO

Los derrames de alimentos deberán limpiarse cuando el horno se enfríe. A altas temperaturas, la reacción química de los alimentos con la porcelana puede dar lugar a manchas, corrosión, picaduras o tenues puntos blancos.

En algunos modelos, se puede quitar la puerta del horno. Vea primero “Puerta del horno“.

Esponja de fibra metálica

■

Limpiador para horno:

■

Siga las instrucciones de la etiqueta del producto. No deje que el limpiador entre en contacto con la empaquetadura, el termostato o las superficies exteriores. Cubra el piso con periódico.

■ Estropajo de fibra metálica

CHAROLA Y REJILLA PARA ASAR

No las limpie en el ciclo de autolimpieza.

■ Producto de limpieza ligeramente abrasivo:

Refriegue con un estropajo húmedo. Solución de ½ taza (125 mL) de amoníaco por un galón (3.75

■

L) de agua: Remoje 20 minutos, luego refriegue con un estropajo o una

esponja de fibra metálica.

■ Producto para limpiar hornos:

Siga las instrucciones de la etiqueta del producto.

Sólo esmalte de porcelana, no cromo

Lavavajillas

■

PUERTA DE VIDRIO DEL HORNO

Producto para limpiar vidrios y toallas de papel o estropajo

■

de plástico no abrasivo

(en algunos modelos)

Luz del horno

(en algunos modelos)

La luz del horno es una bombilla estándar para electrodomésticos de 40 vatios. Este horno no tiene un interruptor automático para la luz de la puerta. Presione el interruptor manual de la luz del horno que está en la parte de atrás para encender y apagar.

Antes de cambiarla, asegúrese de que el horno y la superficie de cocción estén fríos y que las perillas de control estén apagadas.

Para reemplazar:

Desenchufe la cocina o desconecte la electricidad.

Gire la bombilla a la izquierda para sacarla del casquillo.

Reemplace la bombilla.

Enchufe la cocina o vuelva a conectar la electricidad.

Puerta del horno

Para uso normal de la cocina, no se aconseja quitar la puerta del horno. Sin embargo, de ser necesario, siga estas instrucciones. La puerta del horno es pesada.

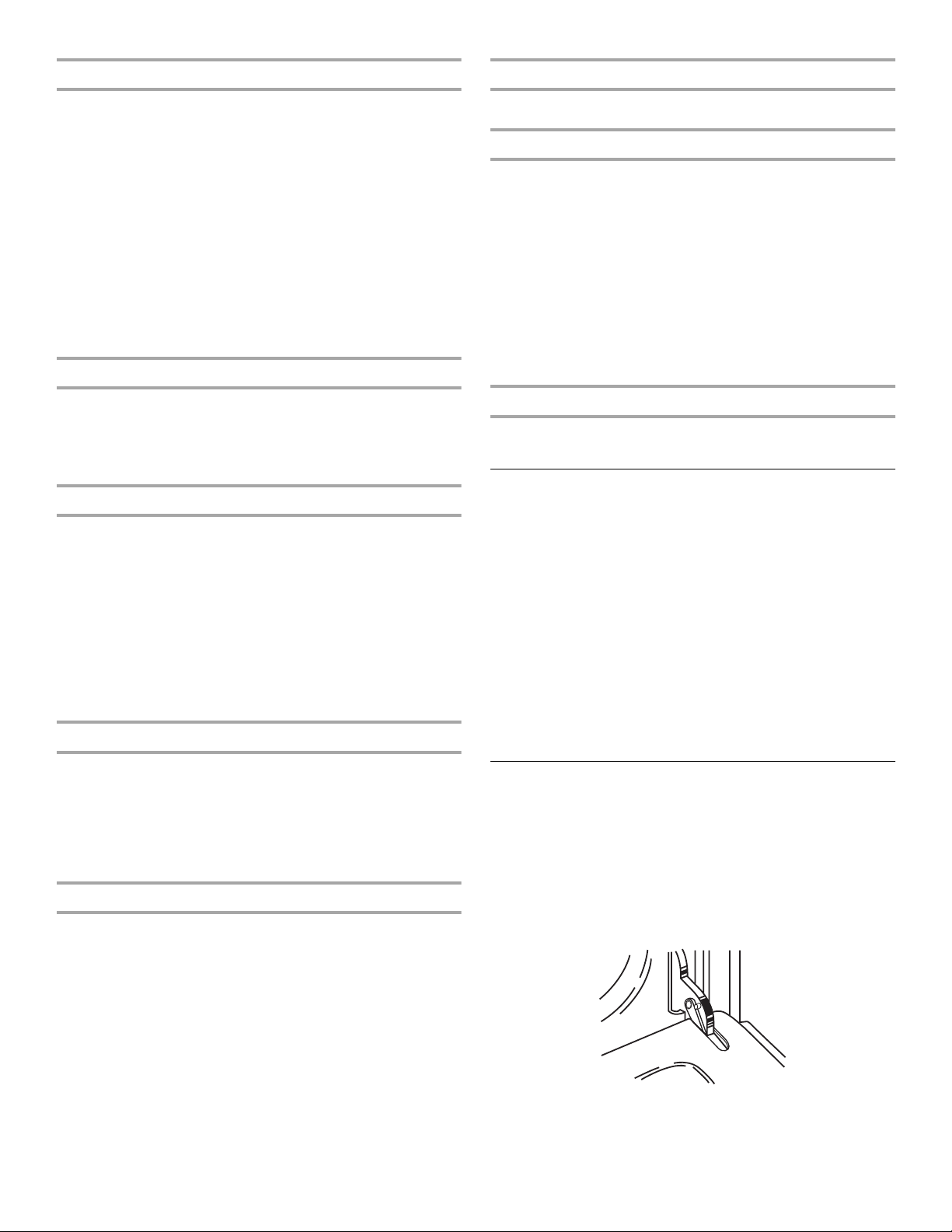

Para quitarla:

Abra la puerta del horno. Introduzca los pernos de la bisagra

que se incluyen con su cocina, en ambos ganchos de suspensión de la bisagra. No quite los pernos mientras esté sacando la puerta de la cocina.

Page 25

2. Sujete ambos lados de la parte delantera de la puerta con

sus dedos y use sus pulgares en la superficie interior.

SOLUCIÓN DE

PROBLEMAS

Pruebe primero las soluciones aquí sugeridas para evitar el costo de una visita de servicio técnico innecesaria.

Nada funciona

3. Jale la puerta hacia arriba y luego hacia usted. No quite los

pernos de la bisagra hasta que la puerta haya sido colocada de nuevo en la cocina.

Para volver a colocarla:

1. Sujete ambos lados de la parte delantera de la puerta con

sus dedos y use sus pulgares en la superficie interior.

2. Sostenga la puerta del horno de modo que el borde superior

de cada ranura de la puerta esté en posición horizontal. Introduzca la bisagra de la puerta en las ranuras de la bisagra.

3. Incline la parte superior de la puerta hacia la cocina. Inserte la

bisagra inferior de la puerta en la orilla del marco frontal.

4. Abra la puerta completamente y quite los pernos de la

bisagra. Guarde los pernos para uso futuro.

5. Cierre la puerta lentamente para asegurarse de que la puerta

tenga el espacio apropiado a los lados y que las bisagras hayan encajado adecuadamente.

■ ¿Se ha cableado y polarizado debidamente el contacto

de suministro eléctrico?

Pruebe otro contacto para verificar el cableado y la polaridad adecuados.

■ ¿Está desenchufado el cable eléctrico?

Enchúfelo en un contacto de tres terminales con debida conexión a tierra.

¿Se ha quemado un fusible en a casa o se ha disparado el

■

disyuntor?

Cambie el fusible o vuelva a conectar el circuito.

■ ¿Está la válvula principal o la válvula reguladora de cierre

del gas en la posición “off” (apagado)?

Vea las instrucciones de instalación.

■ ¿Está la cocina debidamente conectada al suministro de

gas?

Póngase en contacto con un especialista de reparaciones competente o vea las instrucciones de instalación.

Los quemadores exteriores no funcionan

■ ¿Es ésta la primera vez que se usan los quemadores

exteriores?

Encienda cualquiera de las perillas de los quemadores exteriores para liberar el aire proveniente de la tubería del gas.

¿Se ha fijado correctamente la perilla de control?

■

Oprima la perilla antes de girar a un ajuste.

¿Están obstruidos los orificios del quemador?

■

En modelos con quemadores sellados, vea la sección “Quemadores exteriores sellados.” En modelos con quemadores abiertos, vea la sección “Quemadores abiertos.”

¿Está apagada la luz del piloto?

■

Encienda los pilotos de los quemadores exteriores.(Vea la sección “Luces de los pilotos”.)

Las llamas del quemador exterior están desiguales, amarillas y/o ruidosas

¿Están obstruidos los orificios del quemador?

■

En modelos con quemadores sellados, vea la sección “Quemadores exteriores sellados.” En modelos con quemadores abiertos, vea la sección “Quemadores abiertos.”

¿En modelos con tapas, están las tapas del quemador

■

colocadas adecuadamente?

Vea la sección “Quemadores exteriores sellados.”

¿Está dañado el quemador?

■

En modelos con tapas, revise si la tapa está torcida. Coloque la tapa, con el lado plano hacia abajo, sobre una superficie plana. Si la tapa gira libremente, está torcida. Cambie la tapa con un quemador exterior diferente para verificar el nivel de torcimiento. Reponga la tapa. Póngase en contacto con un especialista de reparación competente.

Page 26

■ ¿Está correcta la mezcla de aire/gas?

Póngase en contacto con un técnico autorizado para verificar la mezcla de aire/gas, o vea las instrucciones de instalación.

¿Se está usando gas propano?

■

El electrodoméstico puede haber sido convertido incorrectamente. Póngase en contacto con un especialista de reparación competente.

El quemador exterior hace estallidos

¿Está mojado el quemador?

■

Déjelo secar.

El utensilio de cocina está desnivelado en la superficie de cocción

■ ¿Está desnivelada la cocina?

Nivele la cocina. (Vea las Instrucciones de Instalación.)

¿Se ha utilizado el utensilio de cocina apropiado?

■

Use utensilios de cocina con fondo liso. (Vea la sección “Utensilios de cocina.”)

Calor excesivo alrededor del utensilio de cocina en la superficie de cocción

■ ¿Es el utensilio de cocina del tamaño apropiado?

Use el utensilio de cocina de tamaño similar al área, elemento de cocción exterior o quemador exterior. El utensilio de cocina no debe extenderse más de una pulgada (2.5 cm) fuera del área de cocción.

El horno no funciona

¿Se ha cableado y polarizado debidamente el contacto

■

de suministro eléctrico?

Pruebe otro contacto para verificar si el cableado y la polaridad son los adecuados.

¿Es ésta la primera vez que usa el horno?

■

Encienda cualquiera de las perillas del quemador exterior para liberar el aire proveniente de la tubería de gas.

¿Se ha fijado corectamente la perilla de control de la

■

temperatura del horno?

Vea la sección “Controles de temperatura de la superficie de cocción/horno.

¿Está la tubería principal o la válvula reguladora de cierre

■

del gas en la posición de OFF (apagado)?

Póngase en contacto con un técnico autorizado o vea la Instrucciones de instalación.

El horno hace un ruido sordo acompasado cuando está en uso

Esto es normal y ocurre cuando el quemador del horno

■

cambia de ciclo para mantener la temperatura fijada del horno.

Los resultados de cocción de la superficie de cocción no son los que se esperaba

■ ¿Se está usando el utensilio de cocina apropiado?

Vea la sección “Utensilios de cocina.”

¿Se ha fijado la perilla de control en el nivel apropiado de

■

calor?

Vea la sección “Controles de temperatura de la superficie y del horno.”

Los resultados del horneado no son los que se esperaba

¿Se ha precalentado el horno?

■

Espere que el horno se precaliente antes de colocar los alimentos en él.

¿Se han ubicado las parrillas adecuadamente?

■

Vea la sección “Posición de las parrillas y los utensilios para hornear.”

■ ¿Hay circulación de aire apropiada alrededor del utensilio

para hornear?

Vea la sección “Posición de las parrillas y los utensilios para hornear.”

■ ¿Se ha distribuido la masa en forma pareja en la bandeja

para hornear?

Revise para asegurarse de que la masa esté nivelada en la bandeja para hornear.

¿Está nivelado el electrodoméstico?

■

Nivele el electrodoméstico. Vea las instrucciones de instalación.

■ ¿Están los artículos horneados demasiado dorados en el

fondo?

Disminuya la temperatura del horno de 15ºF a 25ºF (5ºC a 15ºC).

■ ¿Se están dorando los bordes de las cortezas antes de

tiempo?

Use papel de aluminio para cubrir el borde de la corteza.

Horneado o asado lento

¿Se ha precalentado el horno?

■

Espere que el horno se caliente antes de colocar los alimentos en él.

¿Hay circulación de aire apropiada alrededor del utensilio

■

para hornear?

Vea la sección “Posición de las parrillas y los utensilios para hornear.”

¿Se está usando un lapso de tiempo apropiado?

■

Aumente el tiempo para hornear o asar.

¿Se ha fijado la temperatura apropiada?

■

Aumente la temperatura 25ºF (15ºC).

¿Se ha abierto la puerta del horno durante la cocción?

■

Abrir el horno para mirar los alimentos disminuye el calor del horno y puede prolongar los tiempos de cocción.

Las llamas del quemador del horno están desiguales, amarillas o ruidosas

¿Se está usando gas propano?

■

El electrodoméstico puede haber sido convertido incorrectamente. Póngase en contacto con un especialista de reparación competente.

¿Está correcta la mezcla de aire/gas?

■

Póngase en contacto con un técnico autorizado para verificar la mezcla de aire/gas, o vea las “Instrucciones de instalación”.

El quemador del asador no se enciende

¿Está averiado el sistema de encendido?

■

Póngase en contacto con un técnico autorizado para cambiarlo.

¿Está apagada la luz del piloto?

■

Encienda el piloto del quemador del horno. (Vea la sección “Luces de los pilotos.”)

Se ha quemado el fusible de la casa o se ha disparado el

■

disyuntor?

Cambie el fusible o vuelva a conectar el circuito.

Page 27

ASISTENCIA O SERVICIO

Antes de solicitar asistencia o servicio, por favor consulte la sección “Solución de Problemas.” Esto le podría ahorrar el costo de una visita de servicio técnico. Si considera que aún necesita ayuda, siga las instrucciones que aparecen a continuación.

Cuando llame, tenga a mano la fecha de compra y el número completo del modelo y de la serie de su electrodoméstico. Esta información nos ayudará a atender mejor a su pedido.

Si necesita piezas de repuesto

Si necesita pedir piezas de repuesto, recomendamos que use únicamente piezas especificadas de fábrica FSP encajarán bien y funcionarán bien ya que están confeccionadas con la misma precisión empleada en la fabricación de cada electrodoméstico nuevo de WHIRLPOOL

Para encontrar piezas de repuesto FSP® en su localidad, llame a nuestro Centro de interacción del cliente o al centro de servicio designado por Whirlpool más cercano a su localidad.

En los EE.UU.

Llame al Centro de interacción del cliente de Whirlpool sin costo alguno al:

Nuestros consultores ofrecen asistencia con respecto a:

■

■ Información sobre instalación.

■ Procedimiento para el uso y mantenimiento.

■ Accesorios y venta de partes para reparación.

■ Asistencia especializada para el consumidor (habla hispana,

■

1-800-253-1301.

Características y especificaciones de nuestra línea completa de electrodomésticos.

problemas de audición, visión limitada, etc.). Recomendaciones con distribuidores locales, compañías que

dan servicio y distribuidores de partes para reparación. Los técnicos designados por Whirlpool están entrenados para cumplir con la garantía de producto y ofrecer servicio una vez que la garantía termine, en cualquier lugar de los Estados Unidos.

Para localizar a una compañía de servicio designada por Whirlpool en su área, también puede consultar la sección amarilla de su guía telefónica.

. Estas piezas

Para obtener más asistencia

Si necesita asistencia adicional, puede escribir a Whirlpool Corporation con sus preguntas o dudas a:

Whirlpool Brand Home Appliances Customer Interaction Center 553 Benson Road Benton Harbor, MI 49022-2692

Favor de incluir un número telefónico de día en su correspondencia.

Page 28

GARANTÍA PARA COCINAS ROPER®

GARANTÍA TOTAL DE UN AÑO

Durante un año a partir de la fecha de compra, siempre y cuando se dé al electrodoméstico un uso y mantenimiento de conformidad con las instrucciones adjuntas a, o provistas con el producto, Whirlpool Corporation se hará cargo del costo de las piezas de repuesto FSP® y del gasto del trabajo de reparación para corregir defectos en los materiales o en la mano de obra. El servicio deberá ser proporcionado por una compañía de servicio designada por Whirlpool.

Whirlpool Corporation no se hará cargo de los gastos ocasionados por:

1. Visitas de servicio técnico para corregir la instalación de su electrodoméstico, para enseñarle a usar su electrodoméstico, para

cambiar fusibles domésticos o para corregir la instalación eléctrica o de la tubería de la casa, o para cambiar bombillas de luz.

2. Reparaciones cuando su electrodoméstico ha sido empleado para fines ajenos al uso doméstico normal.

3. Recogida y entrega. Este producto está diseñado para ser reparado en el hogar.

4. Daños causados por accidente, alteración, uso indebido, mal uso, incendio, inundación, instalación incorrecta, actos fortuitos, o el

empleo de productos no aprobados por Whirlpool Corporation.

5. Reparaciones de piezas o sistemas provocadas por modificaciones no autorizadas del electrodoméstico.

6. Piezas de repuesto o gastos de reparación para electrodomésticos que se empleen fuera de los Estados Unidos.

WHIRLPOOL CORPORATION NO SE HARÁ RESPONSABLE POR DAÑOS INCIDENTALES O CONSECUENTES.

Algunos estados o provincias no permiten la exclusión o limitación de daños incidentales o consecuentes, de modo que esta exclusión o limitación quizás no le corresponda. Esta garantía le otorga derechos legales específicos y es posible que usted tenga también otros derechos que pueden variar de un estado a otro.

Esta garantía no tiene vigor fuera de los cincuenta Estados Unidos. Póngase en contacto con el distribuidor autorizado de Roper de su zona para determinar si corresponde otra garantía.

Si necesita servicio técnico, vea primero la sección “Solución de Problemas” de este libro. Después de consultar la sección “Solución de Problemas”, puede encontrar ayuda adicional en la sección “Asistencia o servicio,” o al llamar al Centro de interacción del cliente al 1-800-44-ROPER (1-800-447-6737) desde cualquier lugar de los EE.UU. Fuera de los Estados Unidos, contacte a su distribuidor a u t o r i z a d o R o p e r.

01/01

Guarde este libro y su comprobante de ventas juntos para consulta futura. Para obtener el servicio de la garantía deberá proporcionar un comprobante de compra o la fecha de instalación del electrodoméstico.

Anote la siguiente información acerca de su electrodoméstico para facilitar la obtención de asistencia o servicio si llegara a necesitarlo. Usted tendrá que saber el número completo del modelo y de la serie. Encontrará esta información en la placa / etiqueta con el número del modelo y de la serie, ubicada en su electrodoméstico como se ilustra en la sección “Piezas y características.”

98007261

® Registered Trademark/TM Trademark of Whirlpool, U.S.A.

® Marca registrada/TM Marca de comercio de Whirlpool, EE.UU.

Nombre del distribuidor _______________________________

Dirección ___________________________________________

Número de teléfono___________________________________

Número del modelo___________________________________

Número de la serie ___________________________________

Fecha de compra_____________________________________

Printed in Mexico

Impreso en Mexico

3/01
