NEDERLANDS Installatie Pagina 2 Gebruiksaanwijzing Pagina

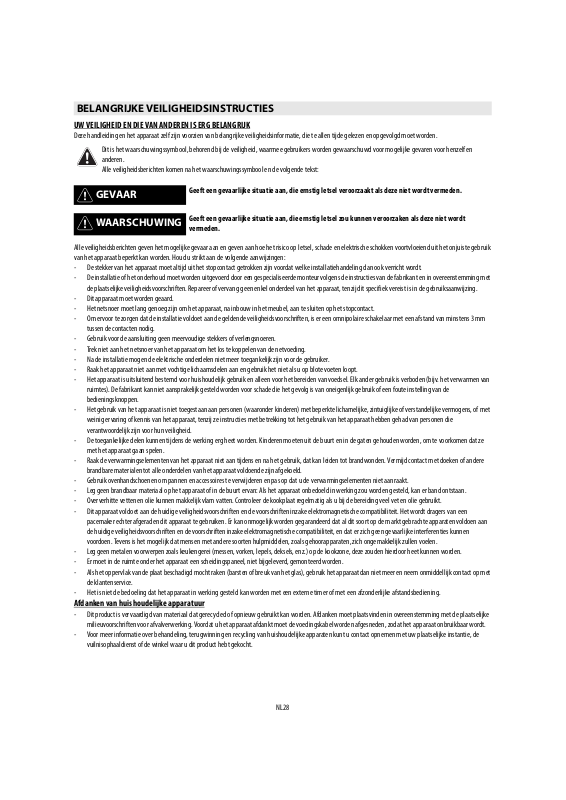

BELANGRIJKE VEILIGHEIDSINSTRUCTIES

UW VEILIGHEID EN DIE VAN ANDEREN IS ERG BELANGRIJK

Deze handleiding en het apparaat zelf zijn voorzien van belangrijke veiligheidsinformatie, die te allen tijde gelezen en opgevolgd moet worden.

Dit is het waarschuwingssymbool, behorend bij de veiligheid, waarmee gebruikers worden gewaarschuwd voor mogelijke gevaren voor henzelf en
anderen.
Alle veiligheid sberichten komen na het waarschuwingssymbool en de volgende tekst:

GEVAAR

WAA R S C HUWING

Alle veiligheidsb erichten geven het mogelijke gevaa r aan en geven aan hoe het risico op letsel, schade en elektrische sc hokken voortvloeiend uit het onjuiste gebruik
van het apparaat beperkt kan worden. Houd u strikt aan de volgende aanwijzingen:

- De stekker van het ap paraat moet altijd uit het stopcont act getrokken zijn voordat welke installatieha ndeling dan ook verricht wordt.

- De installatie of het onderhoud moet worden uitgevoerd door een gespe cialiseerde monteur volgens de instructies van d e fabrikant en in overeenstemming met
de plaatselijke veiligheidsvoorschriften. Repareer of vervang geen enkel onderdeel van het apparaat, tenzij dit specifiek vereist is in de gebruiksaanwijzing.

- Dit apparaat mo et worden geaard.

- Het netsnoer moet lang genoeg zijn om het apparaat, na inbouw in het meubel, aan te sluiten op het stopcontact.

- Om ervoor te zorgen dat de instal latie voldoet aan de geldende veiligheidsvoorschriften, is e r een omnipolaire schakelaar met een afstand van minstens 3 mm
tussen de contacten nodig.

- Gebruik voor de aan sluiting geen meervoudige stekkers of verlengsnoeren.

- Trek niet aan het netsnoer van het apparaat om het los te koppelen van de netvoeding.

- Na de installatie mogen de elektrische onderdelen niet meer toegankelijk zijn voor de gebruiker.

- Raak het apparaat niet aan met vochtige lichaamsdelen aan en gebruik het niet als u op blote voeten loopt.

- Het apparaat is uitsluitend bestemd voor huishoudelijk gebruik en alleen voor het bereiden van voedsel. Elk ander gebruik is verboden (bijv. het verwarme n van
ruimtes). De fabrikant kan niet aansprakelijk gesteld worden voor schade die het gevolg is van oneigenlijk gebruik of een foute instelling van de
bedieningsknoppen.

- Het gebruik van het apparaat is niet toegestaan aan personen (waaronder kinderen) met beperkte lichamelijke, zintuiglijke of verstandelijke vermogens, of met
weinig ervaring o f kennis van het apparaat, tenzij ze instructies m et betrekking tot het gebruik van het apparaat hebben gehad van personen die
verantwoordelijk zijn voor hun veiligheid.

- De toegankelijke delen kunnen tijdens de werking erg heet worden. Kinderen moeten uit de buurt en in de gaten gehouden worden, om te voorko men dat ze
met het apparaat gaan spelen.

- Raak de verwarmingselementen van het apparaat niet aan tijdens en na het gebruik, dat kan leiden tot brandwonden. Vermijd contact met do eken of andere
brandbare materialen tot alle onderdelen van het apparaat voldoende zijn afgekoeld.

- Gebruik ovenhandschoe nen om pannen en accessoires te ver wijderen en pas op dat u de ver warmingselementen niet aanraakt.

- Leg geen brandbaar materiaal op het apparaat of in de buurt ervan: Als het apparaat onbedoeld in werking zou worden gesteld, kan er band ontstaan.

- Oververhitte vetten en olie kunnen makkelijk vlam vatten. Controleer de kookplaat regelmatig als u bij de bereiding veel vet en olie gebruikt.

- Dit apparaat voldoet aan de huidige veiligheidsvoorschriften en de voorschriften inzake elektromagnetische compatibiliteit. Het wordt dragers van een
pacemaker echter afgeraden dit apparaat te gebruiken. Er kan onmogelijk worden gegarandeerd dat al dit soort op de markt gebrachte apparaten voldoen aan
de huidige veiligheidsvoorschriften en de voorschriften inzake elektromagnetische compatibiliteit, en dat er zich geen gevaar lijke interferenti es kunnen
voordoen. Tevens is het mogelijk dat mensen met andere soorten hulpmiddelen, zoals gehoorapparaten, zich ongemakkelijk zullen voelen.

- Leg geen metalen voorwerpen zoals keukengerei (messen, vorken, lepels, deksels, enz.) op de kookzone, deze zouden hierdoor heet kunnen worden.

- Er moet in de ruimte onder het apparaat een scheidingspaneel, niet bijgeleverd, gemonteerd worden.

- Als het oppervlak van de plaat beschadigd mocht raken (barsten of breuk van het glas), gebruik het apparaat dan niet meer en neem onmiddellijk contact op met
de klantenservice.

- Het is niet de bedoeling dat het apparaat in werking gesteld kan worden met een externe timer of met een afzonderlijke afstandsbediening.

Geeft een gevaarli jke situatie aan, die ernstig letsel veroorzaakt als deze niet wordt vermeden.

Geeft een gevaarli jke situatie aan, die ernstig letsel zou kunnen veroorzaken als deze niet wordt
vermeden.

Afdanken van huishoudelijke apparatuur

- Dit product is vervaardigd van materiaal dat gerecycled of opnieuw gebruikt kan worden. Afdanken moet plaatsvinden in overeenstemming met de plaatselijke
milieuvoorschriften voor afvalverwerking. Voordat u het apparaat afdankt moet de voedingskabel worden afgesneden, zodat het apparaat onbruikbaar wordt.

- Voor meer informatie over behandeling, terugwinning en recycling van huishoudelijke apparaten kunt u contact opnemen met uw plaatselijke instant ie, de
vuilnisophaaldienst of de winkel waar u dit product hebt gekocht.

NL28

MILIEUTIPS

Verwerking van de verpakking

De verpakking kan volledig gerecycled w orden, zoals wordt aangegeven door het symbool ( ). De verschillende onderdelen van de verpakking mogen niet
terechtkomen in het milieu, maar moeten als afval verwerkt worden volgens de plaatselijke voorschriften.

Verwerking van het apparaat

Dit apparaat is voorzien van het merkteken volgens de Europese richtlijn 2002/96/EG inzake Afgedankte Elektrische en Elektronische Apparatuur (AEEA).
Door ervoor te zorgen dat dit product op de juiste wijze als afval wordt verwerkt, helpt u mogelijke schadelijke gevolgen voor het milieu en de gezondheid te
voorkomen.

Het symbool op het product of op de begeleidende documentatie bij het product geeft aan dat dit apparaat niet als huishoudelijk afval behandeld mag worden,

maar naar een spec iaal verzamelpunt voor recycling va n elektrische en elektronische ap paraten moet worden gebracht.

Energiebesparing

Om de beste resultaten te verkri jgen adviseren wij het volgende:

• Gebruik potten en pannen met een doorsnede die gelijk is aan die van de kookzone.

• Gebruik alleen pannen met een platte bodem.

• Houd tijdens het koken zo veel mogelijk de deksel op de pan.

• Kook groenten, aardappels, etc. met een kleine hoeveelheid water, om de kooktijd te verkorten.

• Met een snel kookpan kunt u nog meer tijd en energie besparen.

• Zet de pan altijd in het midden van de op de kookplaat getekende kookzone.

VERKLARING VAN OVEREENSTEMMING

- Dit apparaat, bedoeld om in contact te komen met levensmiddelen, voldoet aan het reglement ( ) n.1935/2004 en is ontworpen, gefabriceerd en op de markt
gebracht in overeenstemming met de veiligheidsvoorschriften van de “Laagspanningsrichtlijn” 2006/95/CE (die de richtlijn 73/2 3/EG en latere amendementen
vervangt), beveiligingsvereisten van de Richtlijn “Elektromagnetische compatibiliteit” 2004/108/EG.

VOORDAT U DE KOOKPLAAT IN GEBRUIK NEEMT

BELANGRIJK: als de pannen niet de vereisten afmetingen hebben, zullen de kookzones niet werken. Gebruik alleen pannen met het symbool
“INDUCTION SYSTEM” (afbeelding hiernaast). Voordat u de kookplaat inschakelt, eerst de pan op de gewenste kookzone zetten.

REEDS AANWEZIGE PANNEN

NOOK

Gebruik een magneet om te controleren of de pan geschikt is om op de inductiekookplaat te worden gebruikt: als de pannen de magneet niet aantrekken, zijn ze niet
geschikt.

- Controleer of de bodem van de pannen niet ruw is en zo krassen in het oppervlak van de kookplaat zou kunnen maken. Controleer het keukengerei.

- Zet nooit warme pannen en koekenpannen op het bedieningspaneel van de plaat. Dit zou hierdoor schade kunnen oplopen.

AANBEVOLEN DIAMETER PANBODEM

XL

M

Ø

30 cm

Ø

L

24 cm

Ø

18 cm

Ø 18 cm

28,5 x 18 cm

14 cm

17 cm

14 cm

Ø

30 cm

Ø

24 cm

Ø

18 cm

18 cm

XL

L

S

Max.

28,5 cm

28 cm

21 cm

14,5 cm

NL29

Ø

Ø

Ø

Min.

Ø

16 cm

18 cm

14 cm (Dual zone)

15 cm

11 cm

Ø

28 cm

Ø

21 cm

Ø

14,5 cm

INSTALLATIE

Controleer na het uitpakken van het apparaat of het tijdens het transport geen beschadigingen heeft opgelopen en neem, in geval van problemen, contact op m et de
leverancier of de Klantenservice.

VOORBEREIDING VAN HET MEUBEL VOOR INBOUW

WAA R S C HUWING

• Houd u voor de afstand tussen de onderkant van de kookplaat en het scheidingspaneel aan de afmetingen in de afbeelding.

• Voor een correcte werking van het apparaat mag de minimaal vereiste opening tussen werkblad en bovenkant van het meubel nooit afgedekt worden.

• Voer eerst alle zaagwerkzaamheden in het meubel uit voordat u de kookplaat op zijn plaats zet en verwijder alle houtkrullen en zaagsel.

- Installe er een scheidingspaneel
onder de kookplaat.

- Het on derste gedeelte van het
apparaat mag na installatie niet
toegankelijk zijn.

- Als er onder de kookplaat een oven
geïnstalleerd wordt, geen
scheidingspaneel monteren.

min. 5 mm

min. 20 mm

min. 5 mm

ELEKTRISCHE AANSLUITING

WAA R S C HUWING

- Koppel het apparaat los van het elektriciteitsnet.

- Het ap paraat moet geïnstalleerd worden door een gekwalificeerd technicus die volledig op de
hoogte is van de geldende veiligheids- en installatievoorschriften.

- De fabrikant kan niet aansprakelijk gesteld worden voor letsel aan personen of dieren of schade aan voorwerpen die het gevolg is van het niet
naleven van de voor schriften uit dit hoofdst uk.

- Het netsnoer moet lang genoeg zijn om de kookplaat te kunnen verwijderen uit het werkblad.

- Verzeker u ervan dat de spanning die vermeld is op het typeplaatje op de bodem van het apparaat overeenkomt met de netspanning in de
woning waar het apparaat geïnstalleerd zal worden.

- Gebruik geen verlengsnoeren.

Aansluiting op het klemmenblok

Gebruik voor de elektrische aansluiting een kabel van het type H05RR-F zoals aangegeven is in onderstaande tabel.

Geleiders Aantal x afmeting

230 V ~ +

230-240 V ~ +

230 V 3 ~ +

400 V 3N ~ +

400 V 2N ~ +

3 x 4 mm

3 x 4 mm

4 x 1,5 mm

5 x 1,5 mm

4 x 1,5 mm

2

2

(alleen Australië)

2

2

2

400 V 3N ~ 230 V ~

230 V

230 V

230 V

230-240 V ~ (alleen Australië)

230 V ~ (alleen VK)

230 V

230 V

400 V 2N ~ 230 V 3 ~ (alleen België) 400 V 2N ~ (alleen NL)

CBA

230V

230 V

230 V

230 V

230 V

230 V

Sluit de geel/groene aardleiding aan op de klem met het symbool .
Bovengenoemde leiding moet langer zijn dan de andere.

1. Verwijder het deksel van het klemmenblok (A) door de schroef los te draaien en steek het deksel in het scharnier (B) van het klemmenblok.

2. Strip ong. 70 mm van de kabelbekleding van het netsnoer af.

3. Strip ong. 10 mm van de kabelbekleding van de draden af. Steek het netsnoer daarna in de kabelklem en sluit de draden op het klemmenblok aan volgens het
aansluitschema naast het klemmenblok.

4. Bevestig het netsnoer door middel van de kabelklem.

5. Sluit het deksel (C) en schroef het vast op het klemmenblok met de verwijderde schroef - punt (1).

Bij elke aansluiting op de netvoeding voert de kookplaat gedurende enkele seconden een automatische controle uit.
Zie het plaatje dat aan het netsnoer is bevestigd als de kookplaat al van een netsnoer voorzien is. Breng de aansluiting op de netvoeding tot stand met beh ulp van een
meerpolige schakelaar met een minimale afstand van 3 mm tussen de contacten.
