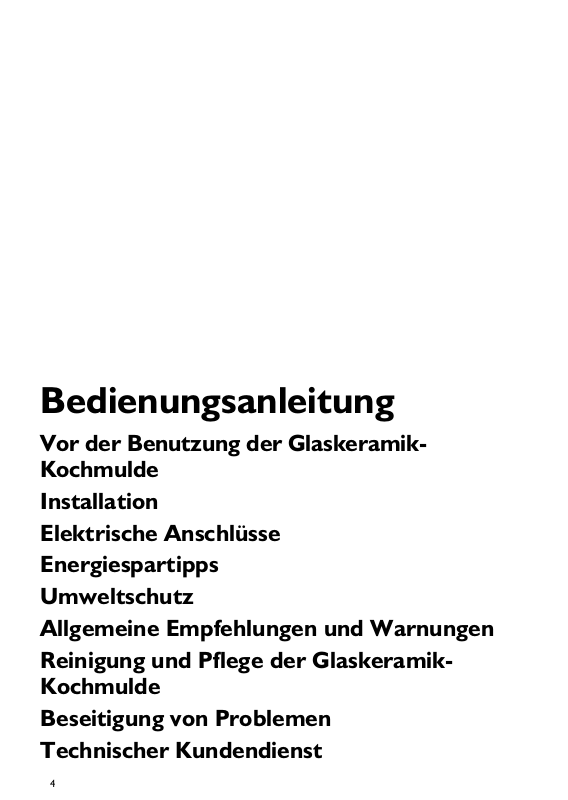

Page 1
Bedienungsanleitung
Vor der Benutzung der GlaskeramikKochmulde
Installation
Elektrische Anschlüsse
Energiespartipps
Umweltschutz
Allgemeine Empfehlungen und Warnungen
Reinigung und Pflege der Glaskeramik-
Kochmulde
Beseitigung von Problemen
Technischer Kundendienst
4
Page 2
Vor der Benutzung der Glaskeramik-Kochmulde
Bitte lesen Sie die
•
Bedienungsanleitung sorgfältig
durch und halten Sie sie für
Installation
Kochfeld
• Passen Sie das Kochfeld in
eine Arbeitsplatte mit einer
Dicke von 30mm bis 50mm
ein.
• Es darf sich nichts zwischen
Kochmulde und Ofen
befinden (Querschienen,
Halterungen, usw.).
•Der Abstand zwischen der
Unterseite des
Glaskeramik-Kochfelds und
Unterschrank oder
Trennwand muss
mindestens 25 mm
betragen.
Wenn neben der Kochmulde
ein Hochschrank installiert
wird, müssen Sie einen
Abstand von mindestens 100
mm zum Rand des Kochfelds
einhalten.
Bringen Sie in der Arbeitsplatte
einen Ausschnitt mit den in der
beiliegenden
Produktbeschreibung
aufgeführten Abmessungen an.
Bringen Sie das mitgelieferte
Dichtungsprofil an der
Kochmulde an (falls es noch
nicht angebracht ist), nachdem
Sie deren Oberfläche gereinigt
haben.
Wichtig
Wir empfehlen Ihnen Folgendes, um
die elektronischen Schaltkreise nicht
zu überhitzen und Schäden zu
vermeiden:
Bauen Sie die Kochmulde
nicht neben Spül- oder
Waschmaschinen ein. Der
Kontakt mit Dampf oder
Feuchtigkeit könnte
andernfalls die
elektronischen Schaltkreise
beschädigen.
späteren Gebrauch bereit, um
Ihr neues Gerät optimal nutzen
zu können.
Der (von uns hergestellte)
Ofen muss über einen
Kühlungsventilator
verfügen, um elektronische
Teile so gut wie möglich zu
schützen, wenn die
Kochmulde über dem Ofen
montiert ist.
Wenn die Temperatur der
Elektronikkreise die maximal
zulässige Temperatur überschreitet,
schaltet sich die Kochmulde
automatisch ab; in diesem Fall
müssen Sie ein paar Minuten warten,
bis die Innentemperatur der
elektronischen Schaltkreise auf einen
zulässigen Wert abgekühlt ist und Sie
das Kochfeld wieder einschalten
können.
Wenn Sie eine Kochmulde von 900
mm mit einem Ofen von 600 mm
(der von uns hergestellt wurde und
über einen Kühlungsventilator
verfügt), kombinieren, muss der
direkte Kontakt mit der
Kochmuldenunterseite mit einem
Separator verhindert werden.
• Vergessen Sie nicht, die
Kochmulde auszuschalten.
Sollten Sie das Ausschalten
versehentlich vergessen, wird
der automatische
Ausstellmechanismus der
Kochmulde nach 1 bis 6
Stunden, je nach Einstellung
der Kochstufe, aktiviert.
5
Page 3
Installation
Einbau
Die Glaskeramikkochmulde wurde
für den Einbau in eine Arbeitsplatte
entworfen.
1.
Legen Sie die Dichtung ganz
um die Kante der Kochmulde
herum.
2.
Befestigen Sie das Gerät mit
Hilfe der mitgelieferten Clips
an der Arbeitsplatte,
schrauben Sie sie fest und
achten Sie dabei auf die Stärke
der Arbeitsplatte (siehe
Abbildung).
6
Page 4
Elektrische Anschlüsse
Der elektrische Anschluss muss
erfolgen, bevor das Gerät an die
Stromversorgung angeschlossen
wird. Das Gerät muss von einem
qualifizierten Techniker installiert
werden, der mit den geltenden
Sicherheits- und
Installationsrichtlinien vertraut ist. Vor
allem muss die Installation gemäß den
Richtlinien der lokalen
Elektrizitätsgesellschaft
vorgenommen werden. Stellen Sie
sicher, dass die auf dem Typenschild
genannte Spannung mit der
Netzspannung bei Ihnen zu Hause
übereinstimmt. Das Gerät muss
geerdet werden: Verwenden Sie nur
Leitungen (einschließlich
Erdungsleitungen) der passenden
Größe. Der Hersteller haftet nicht für
Verletzungen von Personen oder
Tieren und für Sachschäden, die
durch Missachtung der oben
genannten Richtlinien entstehen.
Verwenden Sie für den elektrischen
Anschluss ein HO5 RR-F -Kabel,
entsprechend den Angaben in der
folgenden Tabelle:
Netzspannung
Kabel Anzahl x
220-240 V ~
220-240 V 3 + ~
400 V 3N + ~
400 V 2N + ~
~
~
~
Größe
3 X 2.5 mm
4 X 2.5 mm
~
5 X 2.5 mm
4 X 2.5 mm
Wenn die Kochmulde bereits
mit einem Netzkabel
ausgestattet ist, beachten Sie
bitte das Diagramm aus der
Produktbeschreibung für die
Verbindung mit dem
Stromnetz.
Das Gerät kann auch mit einem
allpoligen Trennschalter mit
einem Kontaktabstand von
mindestens 3 mm direkt an das
Stromnetz angeschlossen
werden.
Wichtig
: Das Stromkabel muss so
lang sein, dass das Kochfeld
bequem aus der Arbeitsplatte
entfernt werden kann, und es muss
so verlegt werden, dass es nicht
durch Kontakt mit dem
Kochfeldboden erhitzt oder
beschädigt wird.
Anschluss an die Klemmenleiste
Hinweis
: Das gelb-grüne
Erdungskabel muss an die Klemme
mit dem Symbol
angeschlossen werden und muss
länger als die anderen Kabel sein.
Entfernen Sie ungefähr 70 mm
der Ummantelung des
Stromkabels (B).
Entfernen Sie ungefähr 10 mm
der Ummantelung der
Stromkabel. Führen Sie zuerst
das Kabel durch die Öffnung in
die Abdeckung. Stecken Sie das
Stromkabel in die
Kabelklemme und verbinden
Sie die Kabel mit dem
Klemmenbrett gemäß dem
2
2
2
2
Schema auf der Unterseite der
Kochmulde.
Befestigen Sie das Stromkabel
mit der Kabelklemme.
(B)
Passen Sie die
Schutzabdeckung ein und
sichern Sie sie (A) indem Sie sie
an der Unterseite der
Kochmulde festschrauben.
Montieren Sie nach dem
elektrischen Anschluss das
Kochfeld und haken Sie es in die
Trägerfedern gemäß der
Abbildung ein.
7
Page 5
Energiespartipps
Verwenden Sie Töpfe und
•
Pfannen mit etwa demselben
Durchmesser wie dem der
Kochzone.
Verwenden Sie nur Töpfe und
•
Pfannen mit flachem Boden.
Lassen Sie beim Kochen den
•
Deckel möglichst auf dem
Topf.
Umweltschutz
1. Verpackung
Das Verpackungsmaterial ist zu
100% recycelbar, was durch das
Recycling-Symbol ( )
bestätigt wird.
2. Elektrischer Anschluss
Dieses Gerät ist gemäß der
•
Europäischen Richtlinie
2002/96/EC für Elektro- und
Elektronik-Altgeräte
gekennzeichnet. Indem Sie
sicherstellen, dass dieses Gerät
korrekt entsorgt wird, helfen Sie
mit, potentiellen negativen Folgen
für Umwelt und menschliche
Gesundheit vorzubeugen.
Das Symbol auf dem
•
Produkt oder in den Unterlagen
zum Produkt zeigt an, das dass
Gerät nicht wie Hausmüll
behandelt werden darf, sondern
bei einer autorisierten
Sammelstelle für recyclefähiges
elektrisches und elektronisches
Material abgegeben werden
muss. Die Entsorgung des
Gerätes muss gemäß den
lokalen Umweltvorschriften zur
Abfallbeseitigung erfolgen.
Kochen Sie Gemüse,
•
Kartoffeln, etc. mit einer
minimalen Wassermenge, um
die Kochzeit zu reduzieren.
Mit einem Dampfkochtopf
•
können Sie zusätzlich Energie
und Zeit sparen.
Für weitere Informationen zu
•
Handhabung, Entsorgung und
Recycling dieses Geräts wenden
Sie sich bitte an Ihre örtliche
Verwaltungsstelle, Ihre
Müllabfuhr oder den Händler,
bei dem Sie das Gerät gekauft
haben.
Konformitätserklärung (EG)
Diese Haushaltsgeräte sind für
•
den Kontakt mit Lebensmitteln
geeignet und entsprechen der
EG-Richtlinie 89/109/EEC.
Die Geräte sind ausschließlich
•
für die Verwendung als
Kochgeräte bestimmt. Jede
andere Verwendung
(beispielsweise als Heizung) gilt
als unpassender Gebrauch und
als potenziell gefährlich.
Diese Geräte werden in
•
Übereinstimmung mit den
folgenden Richtlinien
entworfen, hergestellt und
verkauft:
Sicherheitsvorschriften der
•
EG-Richtlinie “Niederspannung”
73/23.
Schutzvorschriften der
•
EMV-Richtlinie
“Elektromagnetische
Kompatibilität” 89/336/EEC.
Anforderungen der
•
EG-Richtlinie 93/68/EEC.
NEIN!
8
Page 6
Allgemeine Empfehlungen und Warnungen
Bevor an dem Gerät
•
Wartungsarbeiten
vorgenommen werden, trennen
Sie es vom Stromnetz.
Halten Sie Kinder von der
•
Kochmulde fern, wenn diese in
Betrieb ist oder gerade
abgeschaltet wurde.
Eventuelle Reparaturen oder
•
Eingriffe dürfen ausschließlich
von Fachpersonal durchgeführt
werden.
Die Stromkabel von anderen
•
elektrischen Geräten in der
Nähe des Kochfeldes dürfen
nicht mit heißen Teilen in
Berührung kommen.
• Benutzen Sie die
Kochplatten und Kochzonen
nie ohne Kochgeschirr.
Die Kochmulde verfügt über
•
Kochplatten und Kochzonen
unterschiedlicher Größe.
Verwenden Sie Töpfe und
Pfannen mit etwa demselben
Durchmesser wie dem der
Kochplatte oder -zone.
Verwenden Sie nie die
folgenden Kochutensilien, da
sie die
Glaskeramikoberfläche
dauerhaft beschädigen
können:
-
Kochtöpfe, deren Boden
nicht vollständig eben ist;
-
Metalltöpfe mit
Emailboden
-
Drücken Sie am Ende der
gewählten Garzeit die
Ta s t e .
Verwenden Sie das Kochfeld
•
niemals als Arbeits- oder
Abstellfläche.
Lassen Sie das Gerät beim
•
Braten nicht unbeaufsichtigt,
denn Öl ist entflammbar.
Verwenden Sie die Kochmulde
•
nicht, wenn die
Glaskeramikoberfläche durch
starke Stöße
(heruntergefallende
Gegenstände usw.) gebrochen
oder gerissen ist; rufen Sie
sofort den technischen
Kundendienst.
Legen Sie keine Speisen in
Aluminiumfolie, Plastikdosen oder
Tüchern auf die heißen
Kochzonen.
Ziehen Sie kein Kochgeschirr
•
direkt über die Glasfläche, da
dies zu Kratzern führen kann.
Vermeiden Sie das Verschütten
•
von Zucker oder zuckerhaltigen
Substanzen auf der Kochmulde.
Wenn nötig, reinigen Sie das
Kochfeld sorgfältig gemäß den
Pflege- und
Wartungsanweisungen im
vorliegenden Handbuch.
Falls das Kochfeld mit
Halogenlampen ausgestattet ist,
nie direkt in die eingeschalteten
Lampen blicken.
Das Gerät ist nicht für Personen
•
(einschließlich Kindern) mit
eingeschränkten physischen,
sensorischen oder geistigen
Fähigkeiten und einem Mangel
an Erfahrung und Kenntnissen
gedacht, es sei denn sie werden
beaufsichtigt oder von einer für
ihre Sicherheit verantwortlichen
Person ausreichend in den
Gebrauch des Geräts
eingewiesen.
9
Page 7
Reinigung und Pflege der Glaskeramik-Kochmulde
Das Kochfeld NIEMALS mit
hohem Wasserdruck oder
einem Dampfstrahler reinigen.
Es ist empfehlenswert, die
Kochmulde nach jedem Gebrauch
zu reinigen.. Dies vermeidet
Schmutzablagerungen und
erleichtert das Reinigen.
Verwenden Sie ein sauberes
Tuch, Küchenpapier und
Geschirrspülmittel oder
spezielle Reinigungsmittel für
Glaskeramik-Kochfelder.
Entfernen Sie hartnäckigen
Schmutz mit dem
mitgelieferten Schaber und
Spezialreinigern.
Entfernen Sie alle Speisereste
vom Glaskeramik-Kochfeld
bevor sie hart werden.
Entfernen Sie übergekochte
zuckerhaltige Speisen
(Karamell, Obstsaft,
Marmelade usw.) oder
Zuckerspritzer sofort mit
einem Schaber.
Benutzen Sie keine
Scheuermittel, Bleichlauge,
Backofensprays und
Metallschwämmchen.
Es wird empfohlen, die
Glaskeramikoberfläche regelmäßig
mit speziellem, im Handel
erhältlichen Schutzwachs zu
behandeln.
Beseitigung von Problemen
Das Kochfeld funktioniert
nicht richtig
• Haben Sie die Kontrollknöpfe
gemäß der Anleitung im
Abschnitt “Die Kochmulde
benutzen” in der beiliegenden
“Produktbeschreibung”
gedrückt?
• Ist die Stromzufuhr
unterbrochen?
• Haben Sie die Mulde nach dem
Reinigen sorgfältig
abgetrocket?
Beim Auftreten eines Fehlers
schaltet sich die Kochmulde
automatisch aus. Der Fehler wird
durch die auf dem entsprechenden
Display aufleuchtenden Buchstaben
“F” und “L” angezeigt. Gleichzeitig
ertönt alle 30 Sekunden für jeweils
3 Sekunden ein Warnton. Der
Warnton schaltet sich nach 15
Minuten ab.
Wichtig!
Wenn sich die Kochmulde nach
Gebrauch nicht ausschalten läßt,
trennen Sie sie sofort vom
Stromnetz.
Technischer Kundendienst
Bevor Sie den technischen
Kundendienst rufen
1.
Versuchen Sie das Problem
selbst zu lösen (siehe
“Beseitigung von Problemen”).
Schalten Sie das Gerät aus und
2.
wieder ein, um festzustellen, ob
die Störung erneut auftritt.
Falls die Störung nach den
vorstehend beschriebenen Tests
weiter besteht, nehmen Sie bitte
mit der nächstgelegenen
technischen Kundendienststelle
Kontakt auf.
Sie benötigen dabei folgenden
Angaben:
kurze Beschreibung der Störung,
•
genauen Gerätetyp und
Modellnummer,
10
die Servicenummer (Ziffer hinter
dem Wort “Service” auf dem
Typenschild) befindet sich auf der
Unterseite des Kochfeldes oder in
der Produktbeschreibung. Die
Servicenummer finden Sie auch
auf dem Garantieschein,
Ihre vollständige Anschrift und
Telefonnummer
Sollte eine Reparatur erforderlich
sein, wenden Sie sich bitte
technische Kundendienststelle
Sie in den Unterlagen zur Garantie
finden.
an eine
In dem unwahrscheinlichen Fall, dass
eine Arbeit oder eine Reparatur von
einem
nicht-autorisierten
Te c h n i k e r
Sie grundsätzlich eine Bescheinigung
über die ausgeführte Arbeit ausstellen
und bestehen Sie auf die Verwendung
von
Die Nichtbeachtung dieser
Vorschriften kann die Sicherheit
und die Qualität des Produktes
beeinträchtigen
die
ausgeführt wird, verlangen
Originalersatzteilen
.
.
Loading...
