Whirlpool ETPI 8540/IN, ETPI 8740/IN, ETPI 8640/BA, ETPI 8640/NE, ETPI 8640/IN PROGRAM CHART

ITALIANO Installazione Pagina 2 Istruzioni per l’uso Pagina

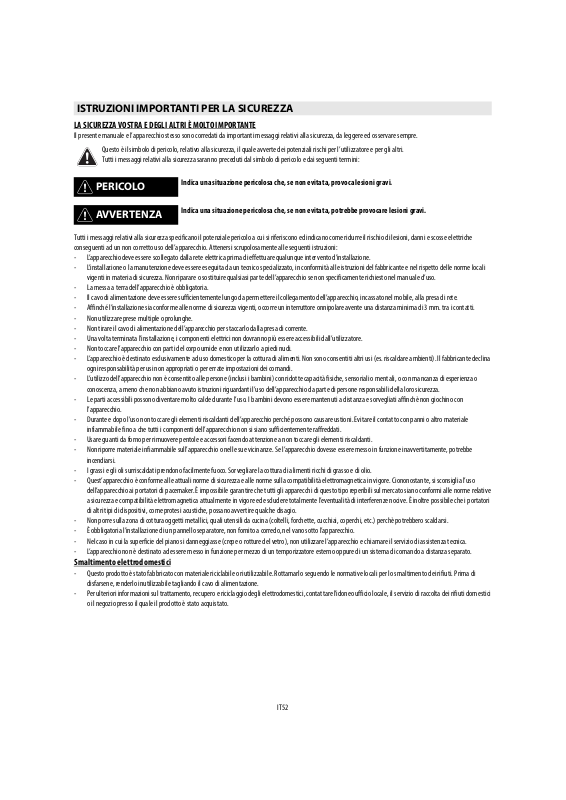

ISTRUZIONI IMPORTANTI PER LA SICUREZZA

LA SICUREZZA VOSTRA E DEGLI ALTRI È MOLTO IMPORTANTE

Il presente manuale e l’apparecchio stesso sono corredati da importanti messaggi relativi alla sicurezza, da leggere ed osservare sempre.

Questo è il simbolo di pericolo, relativo alla sicurezza, il quale avverte dei potenziali rischi per l’utilizzatore e per gli altri.
Tutti i messaggi relativi alla sicurezza saranno preceduti dal simbolo di pericolo e dai seguenti termini:

PERICOLO

AVVERTENZA

Tutti i messaggi relativi alla sicurezza specificano il potenziale pericolo a cui si riferiscono e d indicano come ridurre il rischio di lesioni, danni e scosse elettriche
conseguenti ad un non corretto uso dell’apparecchio. Attenersi scrupolosamente alle seguenti istruzioni:

- L’apparecchio deve essere scollegato dalla rete elettrica prima di effettuare qualunque intervento d’installazione.

- L’installazione o la manu tenzione deve essere eseguita da un tecnico specializzato, in conformità alle i struzioni del fabbrica nte e nel rispetto delle norme locali
vigenti in materia di sicurezza. Non riparare o sostituire qualsiasi parte dell’apparecchio se non specificamente richiesto nel manuale d’uso.

- La messa a terra dell’apparecchio è obbligatoria.

- Il cavo di alimentazione deve essere sufficientemente lungo da permettere il collegamento dell’apparecchio, incassato nel mobile, alla presa di rete.

- Affinché l’installazione sia conforme alle norme di sicurezza vigenti, occorre un interruttore onnipolare avente una distanza minima di 3 mm. tra i contatti.

- Non utilizzare prese multiple o prolunghe.

- Non tirare il cavo di alimentazione dell’apparecchio per staccarlo dalla presa di corrente.

- Una volta terminata l’installazione, i componenti elettrici non dovranno più essere accessibili dall’utilizzatore.

- Non toccare l’apparecchio con parti del corpo umide e non utilizzarlo a piedi nudi.

- L’apparecchio è destin ato esclusivamente ad uso domes tico per la cottura di alimenti. N on sono consentiti altri usi (es. riscaldare ambienti). Il fabbricante declina
ogni responsabilità per usi non appropriati o per errate impostazioni dei comandi.

- L’utilizzo dell’apparecchio non è consentito alle persone (inclusi i bambini) con ridotte capacità fisiche, sensoriali o mentali, o con mancanza di esperienza o
conoscenza, a meno che non abbiano avuto istruzioni riguardanti l’uso dell’apparecchio da parte di persone responsabili della loro sicurezza .

- Le parti accessibili possono diventare molto calde durante l’uso. I bambini devono essere mantenuti a distanza e sorvegliati affinchè non giochino con
l’apparecchio.

- Durante e dopo l’uso non toccare gli elementi riscaldanti dell’apparecchio perché possono causare ustioni. Evitare il contatto con panni o altro materiale
infiammabile fino a che tutti i componenti dell’apparecchio non si siano sufficientemente raffreddati.

- Usare guanti da forno per rimuovere pentole e accessori facendo attenzione a non toccare gli elementi riscaldanti.

- Non riporre materiale infiammabile sull’apparecchio o nelle sue vicinanze. Se l’apparecchio dovesse essere messo in funzione inavvertitamente, potrebbe
incendiarsi.

- I grassi e gli oli surriscaldati prendono facilmente fuoco. Sorvegliare la cottura di alimenti ricchi di grasso e di olio.

- Quest’apparecchio è conf orme alle attuali norme di sicurezza e alle norme sulla compatibilità e lettromagnetica in vigore. Ciononostante, si sconsiglia l’uso
dell’apparecchio ai portatori di pacemaker. È impossibile garantire che tutti gli apparecchi di questo tipo reperibili sul mercato siano conformi alle norme relative
a sicurezza e compatibilità elettromagnetica attualmente in vigore ed escludere totalmente l’eventualità di interferenze nocive. È inoltre possibile che i portatori
di altri tipi di dispositivi, come protesi acustiche, possano avvertire qualche disagio.

- Non porre sulla zona di cottura oggetti metallici, quali utensili da cucina (coltelli, forchette, cucchiai, coperchi, etc.) perchè potrebbero scaldarsi.

- È obbligatoria l’installazione di un pannello separatore, non fornito a corredo, nel vano sotto l’apparecchio.

- Nel caso in cui la superficie del piano si danneggiasse (crepe o rotture del vetro), non utilizzare l’apparecchio e chiamare il servizio di assistenza tecnica.

- L’apparecchio non è destinato ad essere messo in funzione per mezzo di un temporizzatore esterno oppure di un sistema di comando a distanza separato.

Indica una situazione pericolosa che, se non evitata, provoca lesioni gravi.

Indica una situazione pericolosa che, se non evitata, potrebbe provocare lesio ni gravi.

Smaltimento elettrodomestici

- Questo prodotto è stato fabbricato con materiale riciclabile o riutilizzabile. Rottamarlo seguendo le normative locali per lo smaltimento dei ri fiuti. Prima di
disfarsene, renderlo inutilizzabile tagliando il cavo di alimentazione.

- Per ulteriori informazioni sul trattamento, recupero e riciclaggio degli elettrodomestici, contattare l’idoneo ufficio locale, il servizio di raccolta dei rif iuti domestici
o il negozio presso il quale il prodotto è stato acquistato.

IT52

CONSIGLI PER LA SALVAGUARDIA DELL’AMBIENTE

Smaltimento imballaggio

Il materiale di imballaggio è riciclabile al 100% ed è contrassegnato dal simbolo di riciclaggio ( ). Le diverse parti dell’imballaggio non devono essere disperse
nell’ambiente, ma smaltite in conformità alle norme stabilite dalle autorità locali.

Smaltimento prodotto

Questo apparecchio è contrassegnato in conformità alla Direttiva Europea 2002/96/EC, Waste Electrical and Electronic Equipment (WEEE).
Assicurandosi che questo prodotto sia smaltito in mo do corretto, l’utente contribuisce a prevenire le potenziali conseg uenze negative per l’ambiente e la salute.

Il simbolo sul prodotto o sulla documentazione di accompagnamento indica che questo prodotto non deve essere trattato come rifiuto domestico, ma deve essere

consegnato presso l’idoneo punto di raccolta per il riciclaggio di apparecchiature elettriche ed elettroniche.

Risparmio energetico

Per ottenere migliori risultati si consiglia di:

• Utilizzare tegami e pentole con diametro del fondo uguale a quello della zona di cottura.

• Utilizzare soltanto pentole e tegami con fondi piatti.

• Dove possibile, tenere il coperchio sulle pentole durante la cottura.

• Cuocere verdure, patate, ecc. con una piccola quantità d’acqua per ridurre il tempo di cottura.

• Utilizzare la pentola a pressione, riduce ulteriormente il consumo di energia e il tempo di cottura.

• Posizionare la pentola nel centro della zona di cottura disegnata sul piano.

DICHIARAZIONE DI CONFORMITÀ

- Questo apparecchio, destinato ad entrare a contatto con prodotti alimentari, è conforme al regolamento ( ) n.1935/2004 ed è stato progettato, costruito ed
immesso sul mercato in conformità ai requisiti di sicurezza della direttiva “Bassa Tensione” 2006/95/CE (che sostituisce la 73/2 3/CEE e successivi emendamenti),
requisiti di protezione della direttiva “EMC” 2004/108/CE.

PRIMA DELL’UTILIZZO

IMPORTANTE: se l e pentole non sono delle dimension i corrette le zone cottura non si accendono. Utilizzare solo pento le che riportano il simbolo
“SISTEMA A INDUZIONE” (Figura a lato). Prima di accendere il piano di cottura, posizionare la pentola sulla zona di cottura desiderata.

RECIPIENTI PREESISTENTI

NOOK

Per verificare che il recipiente si a adatto al piano cottura ad induzione servirsi di una calamita: le pentole non sono adatte se non sono rilevabili magneticame nte.

- Assicurarsi che il fondo delle pentole non sia ruvido perché potrebbe graffiare la superficie del piano cottura. Controllare le stoviglie.

- Non appoggiare mai le pentole e le padelle calde sulla superficie del pannello di controllo del piano. Potrebbero derivarne danni.

DIAMETRI FONDO PENTOLA CONSIGLIATI

XL

M

Ø

30 cm

Ø

L

24 cm

Ø

18 cm

Ø 18 cm

28,5 x 18 cm

14 cm

17 cm

14 cm

Ø

30 cm

Ø

24 cm

Ø

18 cm

18 cm

Ø

XL

28 cm

Ø

L

21 cm

Ø

S

14,5 cm

Max. Min.

28,5 cm

Ø

16 cm

18 cm

14 cm (Dual zone)

15 cm

11 cm

Ø

28 cm

Ø

21 cm

Ø

14,5 cm

IT53

INSTALLAZIONE

Dopo aver disimballato il prodotto verificare che non si sia danneggiato durante il trasporto e in caso di problemi, contattare il rivenditore o il Servizio Assistenza Clienti.

PREDISPOSIZIONE DEL MOBILE PER INCASSO

AVVERTENZA

• La distanza tra parte inferiore dell’apparecchio e il pannello divisorio deve rispettare le dimesioni riportate in figura.

• Per un corretto funzionamento del prodotto non ostruire l’apertura minima tra piano di lavoro e il lato superiore del piano del mobile.

• Eseguire tutti i lavori di taglio del mobile prima di inserire il piano cottura e rimuovere accuratamente trucioli o residui di segatura.

- Installare un pannello separatore sotto il
piano cottura.

- La par te inferiore del prodotto non deve
essere accessibil e dopo l’installazione.

- Nel caso di installazione di un forno
sottopiano, non inte rporre il pannello
separatore.

min 5 mm

min 20 mm

min 5 mm

CONNESSIONE ALLA RETE ELETTRICA

AVVERTENZA

- Scollegare l’apparecchio dalla rete elettrica.

- L’installazione deve essere ef fettuata da personale professional mente qualificato a conoscen za delle norme
vigenti in materia d’installazione e sicurezza.

- Il costruttore declina ogni responsabilità a persone, animali o a cose in caso di mancata osservanza delle direttive fornite nel presente capit olo.

- Il cavo di alimentazione deve essere sufficientemente lungo da permettere la rimozione del piano cottura dal piano di lavoro.

- Assicurarsi che la tensione indi cata sulla targhetta matricola posta sul fondo dell’apparecchio corrisponda a quella dell’abitazione in cui
verrà instal lato.

- Non ut ilizzare prolunghe.

Connessione alla morsettiera

Per il collegamento elettrico servirsi di un cavo ditipo H05RR-F come da tabella sotto.

Conduttori Quantità x dimensione

230 V ~ +

230-240 V ~ +

230 V 3 ~ +

400 V 3N ~ +

400 V 2N ~ +

3 x 4 mm

3 x 4 mm

4 x 1,5 mm

5 x 1,5 mm

4 x 1,5 mm

2

2

(solo Australia)

2

2

2

400 V 3N ~ 230 V ~

230 V

230 V

230 V

230 V

230-240 V ~ (solo Australia)

230 V ~ (solo UK)

230 V

400 V 2N ~ 230 V 3 ~ (solo Belgio) 400 V 2N ~ (solo NL)

CBA

230 V

230 V

230 V

230 V

230 V

230 V

Collegare il cavo di terra giallo/verde al terminale con simbolo .
Il suddetto cavo deve essere più lungo degli altri.

1. Rimuovere il coperchio morsettiera (A) svitando la vite ed inserire il coperchio nella cerniera (B) della morsettiera.

2. Spelare circa. 70 mm di guaina dal cavo di alimentazione elettrica.

3. Spelare circa. 10 mm di guaina dai conduttori. Inserire il cavo di alimentazione nel fissacavo e collegare i fili alla morsettiera come indicato nello schema di
collegamento posizionato vicino alla morsettiera.

4. Fissare il cavo di alimentazione con il fissa cavo.

5. Chiudere il coperchio (C) ed avvitarlo sulla morsettiera con la vite rimossa - punto (1).

Ad ogni collegamento all’alimentazione di rete il piano cottura effettua un controllo automatico per alcuni secondi.
In caso il piano fosse già provvisto di cavo di alimentazione, seguire istruzioni sulla traghetta attaccata al cavo di alimentazione. Effettuare il collegamento a rete fis sa
tramite un interruttore multipolare con distanza minima tra i contatti di 3 mm.

IT54
