INDICE
PRIMA DI UTILIZZARE LA LAVATRICE
PRIMO CICLO DI LAVAGGIO
PRECAUZIONI E SUGGERIMENTI GENERALI
DESCRIZIONE DELLA LAVATRICE
PREPARAZIONE DELLA BIANCHERIA
DETERSIVI E ADDITIVI
SELEZIONE DEL PROGRAMMA DI LAVAGGIO
COME PULIRE IL FILTRO PER CORPI
ESTRANEI
COME SCARICARE L’ACQUA RESIDUA
MANUTENZIONE E PULIZIA
GUIDA RICERCA GUASTI
SERVIZIO ASSISTENZA
TRASPORTO
INSTALLAZIONE
Black process 45.0° 100.0 LPI
IFU_Alpha_Sc1-mech_I.fm Page 2 Wednesday, March 30, 2005 6:51 PM
PRIMA DI UTILIZZARE LA LAVATRICE
1.Apertura dell’imballaggio e ispezione
a.
Tagliare e rimuovere l’involucro in plastica.
b.
Togliere la protezione superiore e gli angolari di
protezione.
c.
Togliere la protezione inferiore inclinando e
ruotando la lavatrice facendo perno su uno degli
angoli inferiori posteriori.
d.
Aprire il coperchio premendolo leggermente e
sollevando la maniglia. Rimuovere la protezione di
polistirolo.
e.
Rimuovere la pellicola protettiva azzurra dal
pannello (secondo il modello).
•
Dopo avere tolto l’imballo, controllare che la
lavatrice non abbia subito danni durante il
trasporto. In caso di dubbio, non utilizzare la
lavatrice. Contattare il Servizio Assistenza o il
rivenditore locale.
•
Il materiale d’imballaggio (sacchetti di plastica,
pezzi di polistirolo, ecc.) deve essere tenuto fuori
dalla portata dei bambini; in quanto potenziale
fonte di pericolo.
2.Rimuovere la staffa di sicurezza
•
La lavatrice è dotata di viti e di una staffa di sicurezza
al fine di evitare danni durante il trasporto.
della messa in funzione della lavatrice, togliere
obbligatoriamente lo staffaggio di sicurezza per
il trasporto
staffaggio di sicurezza per il trasporto”).
(vedere “Installazione/Rimozione dello
Prima
3.Installazione della lavatrice
•
Installare la lavatrice su un pavimento stabile e
livellato.
• Regolare l’altezza dei piedini in modo che la
lavatrice sia stabile ed esattamente
orizzontale (vedere “Installazione/
Regolazione dei piedini”).
4.Alimentazione
•
Collegare il tubo di alimentazione dell’acqua
conformemente alle norme locali vigenti
dell’ente di erogazione dell’acqua (vedere
“Installazione/Collegamento del tubo di
alimentazione”).
•
Alimentazione: solo acqua fredda
•
Rubinetto dell’acqua: 3/4” connessione tubo
•
Pressione dell’acqua: 10-100 N/cm² (1-10 bar).
flessibile con filettatura
5.Scarico acqua
•
Collegare il tubo flessibile di scarico al sifone
oppure agganciarlo al bordo di un lavabo o di un
lavello con il gomito (vedere “Installazione/
Collegamento del tubo flessibile di scarico”).
•
Se la lavatrice è collegata ad un sistema di scarico
incorporato, assicurarsi che questo sia dotato di uno
sfiato per evitare che la macchina carichi e scarichi
l’acqua contemporaneamente (effetto sifone).
6.Collegamenti elettrici
•
Le connessioni elettriche devono essere
effettuate da personale qualificato in conformità
alle istruzioni del produttore e alle normative
correnti in materia di sicurezza.
•
I dati relativi alla tensione, alla potenza assorbita
e alla necessaria protezione elettrica sono
riportati sulla targhetta sul retro della lavatrice.
•
Effettuare il collegamento elettrico mediante una
presa con messa a terra e installata secondo le
norme in vigore. La messa a terra della lavatrice
è prescritta per legge. Il produttore declina ogni
responsabilità per eventuali danni a persone,
animali o cose, derivanti direttamente o
indirettamente dalla mancata osservanza delle
specifiche succitate.
•
Non utilizzare cavi di prolunga o prese multiple.
•
Prima di qualsiasi operazione di manutenzione,
staccare la spina dalla presa di corrente.
•
A seguito dell’installazione, l’accesso
all’alimentazione di rete o il disinserimento
dell’alimentazione di rete deve essere garantito
da un interruttore bipolare.
•
Non utilizzare la lavatrice se ha subito danni
durante il trasporto. Informare il Servizio
Assistenza.
•
La sostituzione dei cavi elettrici deve essere
effettuata esclusivamente dai tecnici del Servizio
Assistenza.
•
Collegare la lavatrice ad un sistema di messa a
terra adeguato, secondo le norme in vigore. In
particolare, le lavatrici installate in locali in cui
sono presenti una doccia o una vasca da bagno
devono essere protette mediante un interruttore
automatico differenziale da almeno 30 mA. La
messa a terra della lavatrice è obbligatoria per
legge. Il produttore declina ogni responsabilità
per eventuali danni a persone, animali o cose,
derivanti direttamente o indirettamente dalla
mancata osservanza delle specifiche succitate.
•
La lavatrice può essere utilizzata soltanto in
ambito domestico per gli usi previsti.
Dimensioni:
Larghezza: 400 mm
Altezza: 900 mm
Profondità: 600 mm
I 2
Black process 45.0° 100.0 LPI
IFU_Alpha_Sc1-mech_I.fm Page 3 Wednesday, March 30, 2005 6:51 PM
PRIMO CICLO DI LAVAGGIO
Si raccomanda di effettuare il primo ciclo di lavaggio senza biancheria. In questo modo vengono eliminati
eventuali residui d’acqua dovuti al controllo effettuato dal Fabbricante.
1.
Aprire il rubinetto dell’acqua.
2.
Chiudere gli sportellini del cestello.
3.
Versare un poco di detersivo nell’apposito comparto (circa 30 ml) .
4.
Selezionare un programma di lavaggio breve (vedere la tabella dei programmi).
5.
Accendere lavatrice premendo il tasto
“On/Off”
.
PRECAUZIONI E SUGGERIMENTI GENERALI
1.Imballo
•
Il materiale d’imballo è riciclabile al 100% ed è
contrassegnato dal simbolo del riciclaggio .
Attenersi alle norme locali per lo smaltimento del
materiale d’imballaggio.
2.Consigli per il risparmio energetico
•
Per sfruttare in modo ottimale energia, acqua,
detersivo e tempo, effettuare il lavaggio con il
carico massimo di biancheria raccomandato per il
programma selezionato.
•
Non superare le dosi di detersivo indicate sulla
confezione dal fabbricante.
•
Un sistema speciale all’interno dello scarico
impedisce la fuoriuscita di detersivo dal cestello,
in modo da evitare che il detersivo venga
disperso nell’ambiente.
•
Utilizzare l’opzione “Prelavaggio” solo per
biancheria molto sporca! Per biancheria poco
sporca o mediamente sporca, selezionare un
programma senza “Prelavaggio”; in questo modo si
risparmierà detersivo, tempo, acqua ed energia.
•
Prima del lavaggio in lavatrice, trattare la
biancheria con uno smacchiatore o effettuare un
ammollo in acqua dei capi con macchie essiccate,
in modo da ridurre la necessità di utilizzare un
programma di lavaggio ad alta temperatura.
•
Si può risparmiare energia utilizzando un
programma di lavaggio a 60° C invece di un
programma a 90°C o un programma a 40°C
invece di uno a 60°C.
•
Per risparmiare energia e tempo, prima di
utilizzare un’asciugatrice selezionare una velocità
di centrifuga elevata al fine di ridurre la quantità
d’acqua contenuta nella biancheria (per lavatrici
con velocità della centrifuga regolabile).
3.Smaltimento del materiale di imballo e
rottamazione delle lavatrici vecchie
•
Questo apparecchio è contrassegnato in conformità
alla Direttiva Europea 2002/96/EC, Waste Electrical
and Electronic Equipment (WEEE).
Assicurandosi che questo prodotto sia smaltito in
modo corretto, l’utente contribuisce a prevenire le
potenziali conseguenze negativeper l’ambiente e la
salute. Il simbolo sul prodotto, o sulla
documentazione di accompagnamento, indica che
questo prodotto non deve essere trattato come
rifiuto domestico ma deve essere consegnato
presso l’idoneo punto di raccolta per il riciclaggio di
apparecchiature elettriche ed elettroniche.
Disfarsene seguendo le normative locali per lo
smaltimento dei rifiuti.
Per ulteriori informazioni sul trattamento,
recupero e riciclaggio di questo prodotto,
contattare l’idoneo ufficio locale, il servizio di
raccolta dei rifiuti domestici o il negozio presso il
quale il prodotto è stato acquistato.
•
La lavatrice è stata fabbricata con materiale
riciclabile. Lo smaltimento deve avvenire in
conformità alle norme locali in vigore sullo
smaltimento dei rifiuti.
•
Prima di rottamarla, renderla inservibile tagliando
il cavo di alimentazione.
•
Rimuovere il detersivo dal cassetto se si intende
rottamare la lavatrice.
4.Sicurezza bambini
•
Non permettere ai bambini di giocare con la
lavatrice né di entrare nel cestello.
5.Consigli generali
•
Se la lavatrice non è in funzione, staccare la spina
dalla presa di corrente. Chiudere il rubinetto
dell’acqua.
•
Prima di qualsiasi operazione di pulizia e di
manutenzione, spegnere la lavatrice e staccare la
spina dalla presa di corrente.
•
Pulire il mobile esterno della lavatrice con un
panno umido ed un detergente neutro.
•
Non utilizzare abrasivi.
•
Qualora il coperchio non si aprisse, non forzarlo.
•
Se necessario, è possibile ottenere un cavo
elettrico sostitutivo richiedendolo al Servizio
Assistenza. Il cavo di alimentazione deve essere
sostituito soltanto da personale qualificato.
6.Dichiarazione di conformità CE
•
La lavatrice è stata progettata, costruita e
venduta in conformità con le disposizioni di
sicurezza delle seguenti Direttive:
73/23/CEE Direttiva Bassa Tensione
89/336/CEE Direttiva Compatibilità Elettromagnetica
93/68/CE Direttiva Marcatura CE
Black process 45.0° 100.0 LPI
I 3
IFU_Alpha_Sc1-mech_I.fm Page 4 Wednesday, March 30, 2005 6:51 PM
DESCRIZIONE DELLA LAVATRICE
1.
Coperchio
2.
Comparto detersivo
3.
Sportellini del cestello
4.
Pompa e filtro per corpi estranei
5.
Targhetta Service (dietro il
coperchio del filtro per corpi
1
2
3
estranei)
6.
Leva di trasporto (secondo i modelli)
•
Per spostare la lavatrice: estrarre
per un primo tratto con la mano la
maniglia e tirarla quindi
completamente con il piede nella
posizione di trasporto.
7.
Piedini regolabili
4
7
5
PREPARAZIONE DELLA BIANCHERIA
Suddividere il carico
1.
Suddividere la biancheria secondo…
• Il tipo di tessuto/ il simbolo riportato
sull’etichetta
Cotone, tessuti misti, sintetici, lana, capi che
richiedono un lavaggio a mano.
•I colori
Separare i capi colorati da quelli bianchi. Lavare
separatamente i capi colorati nuovi.
• Le dimensioni della biancheria
Lavare biancheria di dimensioni diverse per
aumentare l’efficacia del lavaggio e distribuire
meglio il carico all’interno del cestello.
• La biancheria delicata
Lavare separatamente la biancheria delicata: usare
l’opportuno programma per la Pura Lana
Vergine , tende ed altri capi delicati. Togliere gli
anelli dalle tende oppure chiudere le tende con gli
anelli in un sacchetto di stoffa. Utilizzare il
programma speciale per tessuti che richiedono un
lavaggio a mano. Lavare la biancheria di piccole
dimensioni (ad es. calze di nylon, cinture, ecc.) o
con ganci (ad es. reggiseni) in sacchetti di tela
speciali per lavatrici o in federe con cerniera lampo.
2.
Vuotare le tasche
Le monete, le spille di sicurezza e oggetti similari
possono danneggiare il cestello ed il serbatoio
dell’acqua di lavaggio.
3.
Chiusure
Chiudere le cerniere lampo, i bottoni e i ganci;
annodare insieme cinture e nastri.
Trattamento delle macchie
•
Le macchie di sangue, latte, uovo, ecc. vengono
solitamente eliminate durante il programma di
lavaggio dall’azione automatica degli enzimi.
•
Per le macchie di vino rosso, caffè, tè, erba,
frutta, ecc. aggiungere lo smacchiante nel
comparto del cassetto detersivo o il candeggiante
nell’apposito comparto o il candeggiante
nell’apposito comparto (secondo il modello).
•
Per le macchie tenaci, se necessario, trattare
preventivamente la biancheria con smacchiatori.
Come tingere e sbiancare
I prodotti sono solitamente composti da colore,
fissatore e sale. Introdurre il colore, il fissatore e
quindi il sale direttamente nel cestello vuoto. Solo
successivamente caricare la biancheria.
•
Utilizzare solo tinture e candeggianti adatti a
lavatrici.
•
Seguire le istruzioni del fabbricante.
•
Parti in plastica e gomma della lavatrice possono
risultare colorate.
Come trattare la biancheria con amido
•
Diluire l’amido, in polvere o liquido, in un piccolo
contenitore aggiungendo 80-100 ml d’acqua.
Caricare la biancheria, chiudere gli sportellini del
cestello. Versare l’amido sciolto nel comparto
dell’ammorbidente del cassetto detersivo.
Chiudere quindi il coperchio della lavatrice,
selezionare il programma “Risciacquo +
Centrifuga” e avviare la macchina.
I 4
6
Black process 45.0° 100.0 LPI
IFU_Alpha_Sc1-mech_I.fm Page 5 Wednesday, March 30, 2005 6:51 PM
Caricamento della biancheria
1.
Aprire il coperchio della macchina.
2.
Aprire il cestello premendo lo sportellino piccolo (2a)
o il pulsante (2b) - secondo il modello - e tenendo
stretto lo sportellino grande. Per l’apertura del cestello
illustrato in 2c, è sufficiente premere il pulsante senza
tenere stretto lo sportellino grande.
3.
Introdurre i capi di biancheria nel cestello ad uno ad
uno, senza comprimerli. Attenersi ai carichi massimi
raccomandati nella “tabella programmi”: il
sovraccarico diminuisce l’efficacia del lavaggio e
favorisce lo sgualcimento della biancheria.
4.
Per chiudere il cestello, riportare entrambi gli
sportellini in posizione centrale.
ATTENZIONE: verificare che gli sportellini del
cestello siano correttamente chiusi (per modello
analogo a quello della foto 2c. Il tasto deve
sporgere oltre il bordo dello sportellino grande).
1
2a
Black process 45.0° 100.0 LPI
2b
2c
3
I 5
IFU_Alpha_Sc1-mech_I.fm Page 6 Wednesday, March 30, 2005 6:51 PM
DETERSIVI E ADDITIVI
Scelta dei detersivi e degli additivi
La scelta del detersivo dipende:
•
dal tipo di tessuto (cotone, sintetici, delicati, lana).
Nota:
•
•
•
Note:
Eventuali residui bianchi sui tessuti scuri sono
dovuti agli addolcitivi insolubili contenuti nei
detersivi moderni senza fosfati. Se si dovesse
verificare questo inconveniente, scuotere e/o
spazzolare la biancheria, oppure utilizzare detersivi
liquidi.
Conservare il detersivo e gli additivi in un luogo
asciutto, fuori dalla portata dei bambini.
Usare solo detersivi e additivi adatti a lavatrici ad
uso domestico.
Usare solo decalcificanti e tinture adatti a lavatrici
ad uso domestico. I decalcificanti possono
contenere componenti che possono danneggiare
parti della lavatrice.
Non usare solventi (ad es. trielina, benzina, ecc.).
Non lavare in lavatrice tessuti che siano stati trattati
con solventi o liquidi infiammabili.
DUREZZA DELL’ACQUA
per lana usare soltanto detersivi specifici.
dal colore;
dalla temperatura di lavaggio;
dal grado e dal tipo di sporco.
CATEGORIA DI
DUREZZA ACQUA
1
2
3
4
CARATTERI-
STICHE
dolce
media
dura
molto dura
GRADI TEDESCHI
Dosaggio
Seguire le istruzioni riportate sulla confezione di
detersivo, in funzione:
•
del grado e del tipo di sporco;
•
del carico;
-
pieno carico: seguire le istruzioni del
Fabbricante;
-
mezzo carico: 3/4 della dose consigliata per il
pieno carico;
-
carico ridotto (1 kg circa): metà della dose
consigliata per il pieno carico;
•
della durezza dell’acqua (chiedere eventuali
informazioni all’Ufficio comunale di residenza):
l’acqua dolce richiede una minore quantità di
detersivo rispetto all’acqua dura.
Note:
Un sovradosaggio può causare un’eccessiva formazione
di s c h i u m a e rid u r r e l ’ e f f i c a c i a del lavaggio.
Il rilevatore della lavatrice impedisce di eseguire la
centrifuga in presenza di eccessiva schiuma.
Un sottodosaggio può causare:
biancheria grigia, depositi sul cestello, sulla vasca e sul
riscaldatore.
In caso di utilizzo di ammorbidenti concentrati,
aggiungere acqua nel cassetto detersivo fino
all’indicatore di livello
Per evitare problemi di dosaggio in caso di impiego
di detersivi liquidi e in polvere altamente
concentrati, utilizzare i dosatori in commercio e
caricare il detersivo direttamente nel cestello.
°dH
0-7
7-14
14-21
oltre 21
“MAX”
GRADI FRANCESI
°fH
0-12
12-25
25-37
oltre 37
.
GRADI INGLESI
°eH
0-9
9-17
17-26
oltre 26
Introduzione del detersivo e degli additivi
Il cassetto detersivo ha tre o quattro comparti, a seconda del modello.
Versare il detersivo:
•
Detersivo in polvere per prelavaggio e lavaggio principale
•
Detersivo in polvere per lavaggio principale senza prelavaggio
•
Ammorbidente e appretto: riempire solo fino
“MAX”
al livello
•
Candeggiante: riempire solo fino al livello
solo modelli con quattro comparti)
•
Smacchiante
•
Anticalcare (per durezza dell’acqua 4)
•
Amido (preventivamente sciolto in acqua)
Riempire solo fino al livello
Non utilizzare detersivi liquidi per i programmi con prelavaggio.
Per i programmi senza prelavaggio e temperature da freddo a 40° C, si
consiglia di utilizzare detersivi liquidi, al fine di evitare residui biancastri
sulla biancheria.
Black process 45.0° 100.0 LPI
”.
“MAX”
.
“MAX”
.
I 6
IFU_Alpha_Sc1-mech_I.fm Page 7 Wednesday, March 30, 2005 6:51 PM
SELEZIONE DEL PROGRAMMA DI LAVAGGIO
Preparazione del ciclo di lavaggio
1.
Caricare la biancheria, chiudere gli sportellini del cestello e verificare che siano chiusi correttamente.
2.
Versare il detersivo e gli eventuali additivi nei relativi comparti del cassetto detersivo, riempiendoli solo
fino al livello
3.
Ruotare la
4.
Ruotare la manopola del termostato (se prevista) sulla temperatura desiderata.
5.
Portare la manopola del selettore centrifuga (se prevista) sulla velocità desiderata. Se si seleziona la
velocità di centrifuga “0”, viene annullata la centrifuga finale, ma non quelle intermedie. Il programma
termina con un ciclo di scarico acqua.
6.
Selezionare le opzioni desiderate descritte nella Tabella dei Programmi.
Come avviare il programma
Accendere la lavatrice, la spia si accende.
Nota
: se si verifica un’interruzione di corrente o se si spegne la macchina durante il programma di
lavaggio, quando la si riaccende il programma riprende dal punto in cui si era interrotto.
Alla fine del programma
•
La manopola del programmatore si trova nella posizione di “Stop”.
1.
Spegnere la lavatrice.
2.
Disinserire le opzioni.
3.
Chiudere il rubinetto dell’acqua.
4.
Attendere circa un minuto lo sbloccaggio del coperchio.
5.
Aprire il coperchio e gli sportellini del cestello e togliere la biancheria.
COME MODIFICARE IL PROGRAMMA DURANTE IL PROGRAMMA DI
LAVAGGIO
1.
Spegnere la lavatrice.
2.
Selezionare il nuovo programma desiderato.
3.
Avviare il programma accendendo l’apparecchio.
Come interrompere un programma in corso
Se, per qualsiasi motivo, si desidera interrompere un programma in corso per un certo periodo di tempo
e continuarlo successivamente:
1.
Spegnere la lavatrice.
2.
Dopo l’intervallo di tempo desiderato, accendere di nuovo l’apparecchio.
Per cancellare un programma
1.
Spegnere la lavatrice.
2.
Portare la manopola del programmatore su “Scarico Acqua”.
3.
Accendere nuovamente l’apparecchio per avviare il programma di “Scarico Acqua”.
“MAX”
. Fare riferimento a “Detersivi ed additivi”.
manopola del programmatore
sul programma desiderato.
Black process 45.0° 100.0 LPI
I 7
IFU_Alpha_Sc1-mech_I.fm Page 8 Wednesday, March 30, 2005 6:51 PM
COME PULIRE IL FILTRO PER CORPI
ESTRANEI
La lavatrice è dotata di una pompa autopulente. Il filtro per
corpi estranei trattiene oggetti quali bottoni, monete, spille
di sicurezza, ecc. che sono rimasti inavvertitamente nella
biancheria.
1.
Staccare la spina dalla presa.
2.
Aprire il coperchio del filtro per corpi estranei usando
una monetina.
3.
Mettere una bacinella o un contenitore sotto il filtro.
4.
Ruotare lentamente il filtro in senso antiorario fino a
portare l’impugnatura in posizione verticale; senza
estrarlo.
5.
Aspettare che tutta l’acqua sia defluita nella bacinella.
6.
Svitare completamente il filtro ed estrarlo.
7.
Togliere eventuali corpi estranei dal filtro.
8.
Verificare che la girante della pompa
(nell’alloggiamento dietro il filtro per corpi estranei)
non sia ostruita.
9. Reintrodurre il filtro e avvitare in senso
fino a battuta (impugnatura in posizione
orizzontale)
10.
Versare 0,5 l di acqua nella macchina attraverso il
cestello e verificare che l’acqua non fuoriesca dal filtro.
11.
Chiudere il coperchio del filtro per corpi estranei.
12.
Ricollegare la lavatrice.
Controllare il filtro per corpi estranei quando la lavatrice
non scarica regolarmente l’acqua o non esegue la
centrifuga.
Un apposito dispositivo di sicurezza arresta la lavatrice
prima di ogni riempimento quando l’acqua non è stata
rimossa completamente dalla vasca nella parte precedente
del programma di lavaggio.
Controllare regolarmente il filtro per corpi estranei, due o
tre volte all’anno e pulirlo se necessario.
IMPORTANTE:
accertarsi che l’acqua di lavaggio si sia raffreddata.
.
prima di procedere allo svuotamento,
orario
Black process 45.0° 100.0 LPI
I 8
A
IFU_Alpha_Sc1-mech_I.fm Page 9 Wednesday, March 30, 2005 6:51 PM
COME SCARICARE L’ACQUA RESIDUA
Quando scaricare l’acqua residua?
•
Per il trasporto della lavatrice.
•
Se il locale in cui è installata la lavatrice è soggetto a gelo. Si
consiglia di scaricare l’acqua residua dalla macchina al termine
di ogni lavaggio.
1.
Spegnere la lavatrice e staccare la spina dalla presa.
2.
Chiudere il rubinetto dell’acqua, staccare il tubo di
alimentazione dalla macchina, introdurlo in una bacinella e
lasciare che l’acqua fuoriesca completamente.
3.
Aprire il coperchio del filtro per corpi estranei, fare defluire
tutta l’acqua in una bacinella e richiudere il coperchio.
4.
Sganciare il tubo flessibile di scarico aprendo il fissaggio sulla
parte posteriore della macchina (vedere freccia A).
5.
Scaricare l’acqua in una bacinella piana.
6.
Attendere fino a completo svuotamento.
7.
Riagganciare il tubo di scarico sulla parte posteriore della
lavatrice e riposizionarlo con il gomito.
8.
Collegare nuovamente il tubo di alimentazione dell’acqua e
attaccare la spina alla presa di corrente.
Importante:
•
Dopo avere scaricato l’acqua residua, avvitare il tubo flessibile
di alimentazione dell’acqua a mano. Verificare la tenuta dei
collegamenti aprendo completamente il rubinetto dell’acqua.
MANUTENZIONE E PULIZIA
Comparto detersivo
1.
Premere i pulsanti su ciascun lato del cassetto.
2.
Estrarre il cassetto.
All’interno del cassetto detersivo può essere presente una
piccola quantità d’acqua. Si consiglia di mantenere il cassetto in
posizione verticale.
3.
Risciacquare con acqua corrente.
I sifoni all’interno del cassetto possono essere rimossi per la
pulizia.
4.
Riposizionare i sifoni (se precedentemente rimossi).
Accertarsi che siano ben inseriti.
5.
Reintrodurre il cassetto detersivo inserendo le linguette
inferiori nei fori sul coperchio della lavatrice e ruotandolo
leggermente finché entrambi i pulsanti superiori non scattano
in posizione.
Nota: assicurarsi che il cassetto detersivo sia installato
correttamente
Black process 45.0° 100.0 LPI
.
I 9
IFU_Alpha_Sc1-mech_I.fm Page 10 Wednesday, March 30, 2005 6:51 PM
Filtro del tubo di alimentazione
Controllare e pulire il filtro regolarmente (almeno due o tre
volte all’anno).
1.
Staccare la spina dalla presa.
2.
Chiudere il rubinetto dell’acqua.
3.
Svitare il tubo di alimentazione dal rubinetto.
4.
Pulire accuratamente il filtro posto all’estremità del tubo,
senza smontarlo, utilizzando ad esempio uno spazzolino da
denti.
Nota
: per macchine dotate di tubo di tipo “A”, questo non
deve essere immerso nell’acqua.
5.
Avvitare a mano il tubo flessibile di alimentazione al rubinetto
dell’acqua. Non utilizzare pinze (per non rischiare di
schiacciare il collegamento).
6.Aprire il rubinetto dell’acqua e verificare la tenuta dei
collegamenti.
7.
Riattaccare la spina della lavatrice.
Come recuperare oggetti caduti tra il cestello e la
vasca
Qualora un oggetto dovesse cadere accidentalmente tra il
cestello e la vasca, è possibile recuperarlo grazie ad un tassello
scorrevole estraibile:
1.
Staccare la spina dalla presa.
2.
Estrarre la biancheria dal cestello.
3.
Chiudere gli sportellini del cestello e ruotarlo di mezzo giro.
4.
Utilizzando ilcacciavite, premere l’estremità in plastica
facendo al contempo scorrere il tassello da sinistra a destra.
5.
Il tassello in plastica cadrà nel cestello.
6.
Aprire il cestello: recuperare l’oggetto attraverso il foro nel
cestello.
7.
Ricollocare il tassello in plastica prelevandolo dall’interno del
cestello:
posizionare la punta in plastica sopra il foro sul lato destro del
cestello.
8.
Quindi far scorrere il tassello in plastica da destra a sinistra
finché non si incastra (si deve avvertire un clic).
9.
Richiudere gli sportellini del cestello, ruotarlo di mezzo giro
e verificare il posizionamento del tassello in tutti i suoi punti
di fissaggio.
10.
Riattaccare la spina della lavatrice.
A
3
4
4
Black process 45.0° 100.0 LPI
7
I 10
IFU_Alpha_Sc1-mech_I.fm Page 11 Wednesday, March 30, 2005 6:51 PM
Mobile e pannello comandi
•
Pulire con un panno morbido umido.
•
Se necessario, può essere impiegato un
detergente per la casa neutro (non utilizzare
prodotti aggressivi o abrasivi).
Guarnizione del coperchio
•
Tubo/i di alimentazione
•
GUIDA RICERCA GUASTI
La lavatrice è dotata di funzioni di sicurezza
automatiche in grado di riconoscere e segnalare
tempestivamente eventuali guasti, consentendovi di
intervenire in modo adeguato.
Spesso si tratta di piccoli inconvenienti che possono
essere risolti rapidamente, come quelli illustrati di
seguito:
*La lavatrice non si avvia, nessuna spia si
accende.
Verificare se:
•
La spina della lavatrice è inserita nella presa di
corrente.
•
La presa di corrente è alimentata (utilizzando,
per esempio, una lampada da tavolo o simili).
*La lavatrice non si avvia, ma la relativa
spia è accesa.
Verificare se:
•
Il coperchio della lavatrice è stato chiuso bene.
Aprirlo e richiuderlo.
•
È stato selezionato un programma di lavaggio.
•
Il rubinetto dell’acqua è aperto.
*La lavatrice si blocca durante il
programma.
Verificare se:
•
È stato premuto il tasto “Anti Piega”: terminare
questa opzione premendo nuovamente il tasto.
•
Il rubinetto dell’acqua è aperto.
•
La pompa/il filtro per corpi estranei sono ostruiti
(vedere “Come pulire il filtro per corpi estranei”).
•
Il sistema “Acqua Stop” può essere stato attivato
(vedere “Guasto Acqua Stop”).
*La lavatrice non carica acqua o ne carica
poca.
Spegnere la lavatrice e scollegare la spina.
Verificare se:
•
Il rubinetto dell’acqua è aperto completamente e
la pressione di alimentazione è sufficiente.
•
Il tubo di alimentazione dell’acqua è piegato.
•
I filtri dell’allacciamento idrico sono ostruiti
(vedere “Manutenzione e pulizia”).
•
L’acqua nel tubo di alimentazione è gelata.
•
La lavatrice è dotata di un tubo flessibile di sicurezza
e la valvola di sicurezza è aperta (indicatore rosso
nella finestrella di controllo della valvola di
sicurezza). In questo caso sostituire il tubo flessibile
di sicurezza con uno nuovo.
Ricollegare la lavatrice.
Accendere la macchina per proseguire con il
programma (non aggiungere detersivo per questo
programma).
*La lavatrice non scarica l’acqua residua.
Spegnere la lavatrice e scollegare la spina.
Verificare se:
•
•
•
•
Se è rimasta dell’acqua all’interno del cestello,
scaricarla seguendo le istruzioni riportate nel
capitolo “Come scaricare l’acqua residua”.
IMPORTANTE:
svuotamento, accertarsi che l’acqua di lavaggio si sia
raffreddata.
Ricollegare la lavatrice.
Accendere la macchina per proseguire con il
programma (non aggiungere detersivo per questo
programma).
Se il problema si ripresenta, contattare il Servizio
Assistenza (vedere “Servizio Assistenza”)
*Sono rimasti residui di detersivo e
additivo nel cassetto detersivo alla fine
del lavaggio.
Verificare se:
•
•
*La lavatrice vibra durante la centrifuga.
Verificare se:
•
•
I 11
Pulire di tanto in tanto con un panno umido.
Controllare periodicamente lo stato del tubo
flessibile di alimentazione. Sostituirlo se necessario.
È stato premuto il tasto “Anti Piega”. Terminare
questa opzione.
Il tubo di scarico dell’acqua è piegato (vedere
“Installazione”).
La girante della pompa è ostruita (vedere “Come
pulire il filtro per corpi estranei”).
L’acqua nel tubo di scarico è gelata.
prima di procedere allo
Il cassetto detersivo è posizionato correttamente
e non è bloccato (vedere “Manutenzione e
pulizia”).
Il filtro per corpi estranei nel tubo di
alimentazione dell’acqua è ostruito (vedere
“Manutenzione e pulizia”).
La lavatrice è installata in piano e tutti e quattro i
piedini sono regolati (vedere “Installazione”).
È stata rimossa la staffa di protezione per il
trasporto. Prima della messa in funzione della
lavatrice, la staffa di sicurezza per il trasporto
DEVE essere rimossa (vedere “Installazione”).
Black process 45.0° 100.0 LPI
IFU_Alpha_Sc1-mech_I.fm Page 12 Wednesday, March 30, 2005 6:51 PM
*Alla fine del programma la biancheria non
è centrifugata o non sufficientemente.
Nota:
la lavatrice è dotata di un sistema di
rilevamento e di correzione dello sbilanciamento.
Qualora siano caricati singoli capi di biancheria
pesanti (ad esempio accappatoi) è possibile che
questo sistema si attivi a protezione della lavatrice
riducendo automaticamente la velocità di centrifuga
o persino interrompendo la centrifuga se riscontra
un carico eccessivamente sbilanciato all’inizio della
centrifuga.
La presenza di eccessiva schiuma può
impedire che venga eseguita la
centrifuga.
Verificare se:
•
La girante della pompa è ostruita (vedere “Come
pulire il filtro per corpi estranei”).
•
Se una volta terminato il programma la biancheria
è ancora bagnata: aggiungere eventualmente altri
capi e avviare ancora una volta il programma di
centrifuga.
•
C’è della schiuma residua sulla biancheria:
ripetere il ciclo di risciacquo e centrifuga ed
evitare quantità eccessive di detersivo.
Guasto “Acqua Stop” (secondo il
modello).
(La pompa funziona).
Il sistema “Acqua Stop” può essere stato
attivato da:
•
Un’eccessiva formazione di schiuma.
•
Una perdita nel tubo di alimentazione o nella
lavatrice.
Spegnere la lavatrice, scollegare la spina e chiudere
il rubinetto dall’acqua.
Inclinare in avanti la lavatrice con cura per scaricare
l’acqua raccoltasi sulla vaschetta di fondo.
Ricollegare la lavatrice.
Aprire il rubinetto dell’acqua (se la lavatrice inizia
immediatamente a caricare acqua, richiudere il
rubinetto e contattare il Servizio Assistenza).
Riselezionare il programma desiderato, se
necessario aggiungere il detersivo e accendere la
lavatrice per proseguire con il programma di
lavaggio.
Se il problema si ripresenta, contattare il Servizio
Assistenza (vedere “Servizio Assistenza”).
Black process 45.0° 100.0 LPI
I 12
IFU_Alpha_Sc1-mech_I.fm Page 13 Wednesday, March 30, 2005 6:51 PM
SERVIZIO ASSISTENZA
Prima di contattare il Servizio Assistenza:
1.
Verificare se non è possibile eliminare da soli i
guasti (vedere “Guida ricerca guasti”).
2.
Riavviare il programma per accertarsi che
l’inconveniente sia stato ovviato.
3.
Se il risultato è negativo, contattare il Servizio
Assistenza.
TRASPORTO
1.
Staccare la spina dalla presa.
2.
Chiudere il rubinetto dell’acqua.
3.
Togliere i tubi di alimentazione e scarico acqua.
4.
Eliminare i residui di acqua dai tubi e dalla lavatrice (vedere
“Come scaricare l’acqua residua”).
Attendere che l’acqua si sia raffreddata, in modo da evitare
incidenti.
5.
Per trasportare più facilmente la macchina, estrarre per un
primo tratto con la mano la maniglia presente sul fondo
della parte anteriore della lavatrice (opzionale su alcuni
modelli) e tirarla quindi completamente con il piede nella
posizione di trasporto. In seguito, riportare la maniglia
nella sua posizione originaria.
6.
Reinstallare la staffa di sicurezza per il trasporto.
7.
Trasportare la lavatrice tenendola in posizione verticale.
IMPORTANTE:
estratta.
non utilizzare la lavatrice con la maniglia

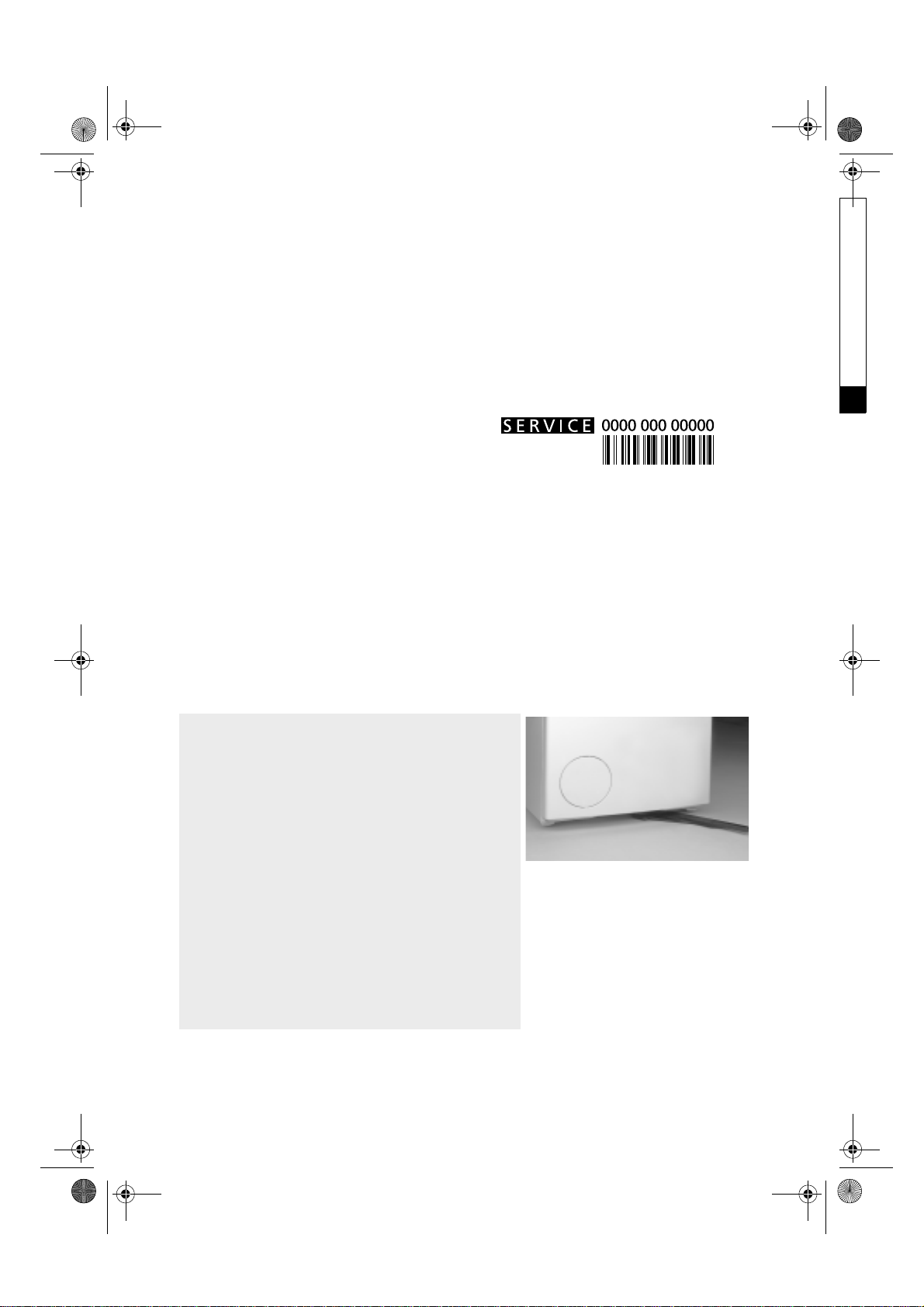

Comunicare:
•
Il tipo di anomalia.
•
Il modello della lavatrice.
•
Il codice di assistenza (numero indicato dopo la
parola SERVICE).
La targhetta Service si trova sul
coperchio del filtro per corpi estranei o
sul retro della lavatrice.
•
Il vostro indirizzo completo.
•
Il vostro numero di telefono con prefisso.
Contattare preferibilmente il Servizio Assistenza
del rivenditore presso il quale è stata acquistata la
lavatrice.
Black process 45.0° 100.0 LPI
I 13
IFU_Alpha_Sc1-mech_I.fm Page 14 Wednesday, March 30, 2005 6:51 PM
INSTALLAZIONE
Rimozione dello staffaggio di sicurezza per il
trasporto
La lavatrice è dotata di una staffa di sicurezza al fine di evitare
danni durante il trasporto.
Prima della messa in funzione della lavatrice, togliere
obbligatoriamente la staffa di sicurezza.
1.
Allentare le due viti A e le quattro viti B con un cacciavite
per viti a testa piana o con una chiave per dadi esagonali
N° 8.
2.
Rimuovere la staffa di sicurezza.
3.
Inserire nuovamente le quattro viti esterne B nella
macchina e serrarle.
4.
Staccare i due tappi C dal supporto del tubo flessibile ed
inserirli nelle aperture della macchina rimaste libere D.
Nota: non dimenticare di inserire nuovamente e
serrare le quattro viti esterne
.
A
B
D
1
1
C
1
2
4
D
4
Black process 45.0° 100.0 LPI
I 14
IFU_Alpha_Sc1-mech_I.fm Page 15 Wednesday, March 30, 2005 6:51 PM
Regolazione dei piedini
Installare la lavatrice su un pavimento stabile e livellato, vicino
ai collegamenti elettrici, di alimentazione e di scarico acqua.
Qualora il pavimento non fosse perfettamente livellato,
compensare le piccole irregolarità svitando o avvitando i
quattro piedini della lavatrice (non inserire spessori in legno,
cartone o similari sotto i piedini):
1.
Allentare il controdado con la chiave in dotazione.
2.
Regolare l’altezza del piedino ruotandolo manualmente.
3.
Stringere di nuovo il controdado in senso antiorario.
Controllare se tutti e quattro i piedini sono ben fermi
e stabili sul pavimento, verificare che la posizione della
lavatrice sia esattamente orizzontale (usare una livella
a bolla d’aria)
.
L’installazione della lavatrice richiede uno spazio di 40 cm di
larghezza e 63 cm di profondità.
Nota:
in caso di installazione su pavimenti con moquette,
regolare l’altezza dei piedini in modo da garantire che al di
sotto della lavatrice vi sia spazio sufficiente da consentire
all’aria di circolare.
Collegamento del tubo di alimentazione.
1.
Avvitare con cura il tubo flessibile di alimentazione acqua
al rubinetto a mano.
2.
Controllare che il tubo flessibile non sia piegato.
3.
Verificare la tenuta del rubinetto e dei collegamenti
aprendo completamente il rubinetto dell’acqua.
Se la lunghezza del tubo è insufficiente, sostituirlo con un
tubo flessibile resistente alla pressione di lunghezza adeguata
(min. 1000 kPa, omologato a norma EN 50084).
Controllare periodicamente lo stato del tubo flessibile di
alimentazione. Sostituirlo se necessario.
È possibile allacciare la lavatrice senza una valvola di
non ritorno.
Black process 45.0° 100.0 LPI
I 15
A
IFU_Alpha_Sc1-mech_I.fm Page 16 Wednesday, March 30, 2005 6:51 PM
Sistema “Acqua Stop”
(se previsto)
•
Avvitare il tubo flessibile al rubinetto dell’acqua. Aprire
completamente il rubinetto dell’acqua e verificare la
tenuta del collegamento.
•
La lavatrice non deve essere collegata al miscelatore di uno
scaldabagno non pressurizzato!
•
Il tubo di alimentazione e la scatola di plastica contengono
(in funzione del modello) dei componenti elettrici: non
tagliare quindi il tubo flessibile né immergere la scatola di
plastica in acqua.
•
Se il tubo flessibile è danneggiato, disinserire
immediatamente la lavatrice dalla rete elettrica, chiudere il
rubinetto e sostituirlo.
Se la lunghezza del tubo è insufficiente, sostituirlo con un
tubo flessibile “Acqua Stop” di 3 metri di lunghezza
(disponibile presso il Servizio Assistenza o un rivenditore
specializzato). Questa operazione deve essere eseguita
esclusivamente da un elettricista qualificato.
Collegamento del tubo flessibile di scarico
1.
Sganciare il tubo flessibile di scarico dal fissaggio destro e
sinistro, vedere freccia A.
Importante:
Non allentare il fissaggio sinistro del tubo flessibile di
scarico, vedere freccia B,
fuoriuscita di acqua calda ed eventuali scottature.
2.
Fissare il gomito (C) all’estremità libera del tubo flessibile
di scarico.
3.
Collegare il tubo flessibile di scarico al sifone oppure
agganciarlo al bordo di un lavabo o di un lavello con il
gomito.
I lavandini normali non sono adatti allo scopo.
Il bordo del lavandino non deve trovarsi a più di 100 cm da
terra.
per evitare il rischio di
C
B
Se fosse necessario l’uso di una prolunga, utilizzare un tubo
flessibile dello stesso tipo. Stringere con apposite fascette i
punti di collegamento.
Lunghezza max. del tubo di scarico: 2.50 m.
Altezza di scarico massima (gomito): 100 cm.
Altezza di scarico minima: 55 cm.
Importante:
Sistemare il tubo flessibile di scarico evitando pieghe e
strozzature e fissarlo in modo che non cada durante il
funzionamento della lavatrice.
I 16
Black process 45.0° 100.0 LPI
Loading...
