Whirlpool AWO 5931 PROGRAM TABLE

30105716F.fm Page 1 Friday, November 19, 2004 10:42 AM

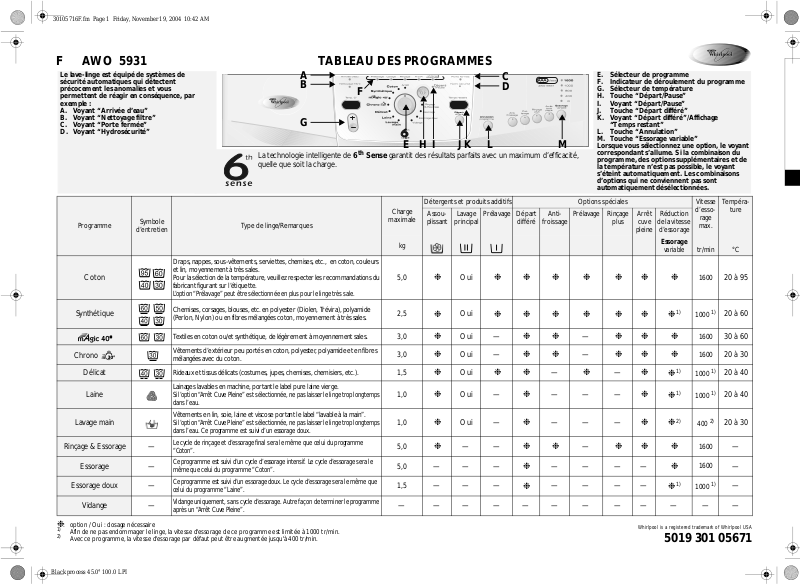

F AWO 5931 TABLEAU DES PROGRAMMES

Le lave-linge est équipé de systèmes de sécurité automatiques qui détectent précocement les anomalies et vous permettent de réagir en conséquence, par exemple : A. Voyant “Arrivée d’eau” B. Voyant “Nettoyage filtre” C. Voyant “Porte fermée” D. Voyant “Hydrosécurité”

Programme

Coton

Symbole

d’entretien

Draps, nappes, sous-vêtements, serviettes, chemises, etc., en coton, couleurs et lin, moyennement à très sales. Pour la sélection de la température, veuillez respecter les recommandations du fabricant figurant sur l’étiquette.

L’option “Prélavage” peut être sélectionnée en plus pour le linge très sale.

La technologie intelligente de quelle que soit la charge.

Type de linge/Remarques

A B

garantit des résultats parfaits avec un maximum d’efficacité,

Sense

Détergents et produits additifs Options spéciales Vitesse

Charge

maximale

5,0

Assou-

plissant

J K LME

Lavage

principal

❉

Oui

C D

Prélavage Départ

différé

Anti-

froissage

E. Sélecteur de programme F. Indicateur de déroulement du programme G. Sélecteur de température H. Touche “Départ/Pause” I. Voyant “Départ/Pause” J. Touche “Départ différé” K. Voyant “Départ différé”/Affichage

“Temps restant” L. Touche “Annulation” M. Touche “Essorage variable” Lorsque vous sélectionnez une option, le voyant correspondant s’allume. Si la combinaison du programme, des options supplémentaires et de la température n’est pas possible, le voyant s’éteint automatiquement. Les combinaisons d’options qui ne conviennent pas sont automatiquement désélectionnées.

Prélavage Rinçage

plus

Arrêt

cuve

pleine

Réduction

de la vitesse

d’essorage

Essorage

variable

❉❉❉❉ ❉❉❉

d’esso-

rage

max.

tr/min

1600

Tempéra-

ture

°C

20 à 95

Synthétique

Chrono

Délicat

Laine

Lavage main

Rinçage & Essorage —

Essorage —

Essorage doux —

Vidange —

❉

: option / Oui : dosage nécessaire

Afin de ne pas endommager le linge, la vitesse d'essorage de ce programme est limitée à 1000 tr/min.

Avec ce programme, la vitesse d'essorage par défaut peut être augmentée jusqu'à 400 tr/min.

Chemises, corsages, blouses, etc. en polyester (Diolen, Trévira), polyamide (Perlon, Nylon) ou en fibres mélangées coton, moyennement à très sales.

Textiles en coton ou/et synthétique, de légèrement à moyennement sales. Vêtements d’extérieur peu portés en coton, polyester , polyamide et en fibres

mélangées avec du coton. Rideaux et tissus délicats (costumes, jupes, chemises, chemisiers, etc.). Lainages lavables en machine, portant le label pure laine vierge.

Si l’option “ Arrêt Cuve Pleine” est sélectionnée, ne pas laisser le linge trop longtemps dans l’eau.

Vêtements en lin, soie, laine et viscose portant le label “lavable à la main”.

Si l’option “ Arrêt Cuve Pleine” est sélectionnée, ne pas laisser le linge trop longtemps dans l’eau. Ce programme est suivi d’un essorage doux.

Le cycle de rinçage et d’essorage final sera le même que celui du programme “Coton”.

Ce programme est suivi d’un cycle d’essorage intensif. Le cycle d’essorage sera le même que celui du programme “Coton”.

Ce programme est suivi d’un essorage doux. Le cycle d’essorage sera le même que celui du programme “Laine”.

Vidange uniquement, sans cycle d’essorage. Autre façon de terminer le programme après un “Arrêt Cuve Pleine”.

2,5

3,0 3,0 1,5

1,0

5,0

1,5

❉

❉ ❉ ❉

❉

Oui

❉❉❉❉ ❉❉

Oui — Oui — Oui

❉❉

Oui —

——

———

❉❉ ❉❉

—

❉

———

❉❉ ❉ ❉

————

— —

❉

—

❉

❉❉ ❉ ❉❉ ❉

—

❉

❉❉ ❉

❉

1000

1600

1000

400

1600

1000

20 à 60

30 à 60 20 à 30 20 à 40

20 à 40

20 à 30

—

————————————

Whirlpool is a registered trademark of Whirlpool USA

5019 301 05671

Black process 45.0° 100.0 LPI

30105716F.fm Page 2 Friday, November 19, 2004 10:42 AM

DONNÉES SUR LA CONSOMMATION D’ÉNERGIE ET D’EAU

Programme

Sélecteur de température

(°C)

Charge

(kg)

Eau

(l)

Énergie

(kWh)

Durée approx.

du programme

(heures :minutes)* Coton 95 5,0 49** 1,70 2:00 Coton 60 5,0 44 0,95 2:00 Coton 40 5,0 44 0,60 2:05

Synthétique 60 2,5 60 0,80 1:30 Synthétique 40 2,5 60 0,60 1:20

Magic 40° 40 3,0 45 0,48 1:00

Chrono 30° 30 3,0 35 0,40 0:30

Délicat 40 1,5 70 0,50 0:45

Laine 40 1,0 60 0,30 0:40

Lavage main 30 1,0 45 0,30 0:40

Le cycle de prélavage peut augmenter la durée du programme. Les données relatives à la consommation d’eau et d’énergie ont été mesurées dans les conditions normales prévues par la norme CEI/EN 60 456. Ces valeurs peuvent toutefois varier en fonction de la pression de l’eau, de la température de l’arrivée d’eau, de la charge et du type de linge. * L’indicateur du temps restant peut également différer des valeurs du tableau, étant donné que les conditions particulières de

chaque foyer sont prises en compte.

** Afin de réduire la température de l’eau, un peu d’eau froide est ajoutée à la fin du cycle de lavage, avant la vidange de la cuve.

V ERSEZ LE DÉTERGENT, FERMEZ LA PORTE ET SÉLECTIONNEZ LE PROGRAMME

Versez le détergent comme décrit dans le tableau de programmes ou dans le chapitre “Détergent et produits additifs”.

1. Tournez le

sélecteur de programme

jusqu’au

programme désiré.

2. L’indicateur de temps restant vous informe de la durée du programme choisi (en heures et minutes) et le voyant de la touche

“Départ/Pause”

clignote.

3. L’indicateur de déroulement de programme et le voyant de vitesse d’essorage prédéfinie correspondants au programme sélectionné s’allument. Il est possible de modifier la température recommandée (voir l’indicateur) en appuyant sur la touche “+/-”.

SÉLECTIONNEZ L’OPTION DÉSIRÉE

Lorsque vous sélectionnez une option, le voyant correspondant s’allume. Si la combinaison du programme, des options supplémentaires et de la température n’est pas possible, le voyant s’éteint automatiquement. Les combinaisons d’options qui ne conviennent pas sont automatiquement désélectionnées.

Touche “Anti-froissage”

• Cette option peut être utilisée avec les

programmes “Coton”, “Synthétique” et “Magic 40°” pour faciliter le repassage.

• Augmente la quantité d’eau utilisée et le linge est

essoré très délicatement.

Touc h e “ Prélavage”

• Pour le lavage du linge particulièrement sale (sable, salissures grossières, par exemple). La durée du cycle est augmentée d’environ 15 minutes.

Touche “Rinçage Plus”

• La quantité d’eau est augmentée et la durée du cycle de rinçage est allongée.

• Particulièrement conseillé dans les régions possédant une eau extrêmement douce, pour le linge des bébés et des personnes allergiques.

Touche “Arrêt Cuve Pleine”

• Le linge non essoré reste dans la dernière eau de rinçage, permettant ainsi d’éviter la formation de faux plis et la décoloration du linge.

• Cette option est particulièrement conseillée pour les programmes “Synthétique”, “Magic 40°” et “Délicat”.

• Elle est particulièrement utile si vous désirez remettre l’essorage à plus tard ou ne pas essorer.

Remarque :

Le programme “Arrêt Cuve Pleine” s’arrête lorsque le voyant “Arrêt Cuve Pleine” s’allume dans l’indicateur de déroulement du programme.

Pour supprimer l’option “Arrêt Cuve Pleine” :

• Appuyez de nouveau sur la touche “Arrêt Cuve Pleine” ; le programme se terminera automatiquement par le cycle d’essorage sélectionné pour le programme de lavage.

• Si vous ne désirez pas essorer les vêtements, tournez le sélecteur de programme dans le sens inverse des aiguilles d’une montre jusqu’au programme “Vidange” correspondant et appuyez de nouveau sur la touche

“Départ/Pause”

lorsque le voyant à côté clignote.

Touche “Essorage variable”

• Une vitesse d’essorage maximale est attribuée automatiquement à chaque programme.

• Appuyez sur cette touche pour définir une autre vitesse d’essorage.

• Si vous sélectionnez la vitesse d’essorage “0”, l’essorage final est annulé, mais les essorages intermédiaires à vitesse maximale se poursuivent pendant le rinçage. L’eau est seulement vidangée.

DÉPART DIFFÉRÉ

La touche “Départ différé” permet au consommateur de démarrer la machine à sa meilleure convenance, par exemple la nuit pour bénéficier de tarifs plus avantageux.

• Sélectionnez le programme, la température et les options désirées.

• Appuyez sur la touche “Départ différé” pour sélectionner la durée pour le départ différé, entre 1 et 23 heures.

• Appuyez sur la touche

“Départ/Pause”

. Le voyant à côté de la touche “Départ différé” s’allume et s’éteint lorsque le programme démarre.

• L’indication du nombre d’heures avant le démarrage du programme disparaît dès que le programme commence et est remplacée par l’indication du temps restant.

• Le nombre d’heures présélectionné peut ensuite être réduit en appuyant de nouveau sur la touche “Départ différé”.

Pour supprimer la fonction "Départ différé". ..avant d'appuyer sur la touche “Départ/Pause” :

• Tournez le sélecteur de programme sur la position

“

Arrêt

/0”

• Sélectionnez de nouveau le programme et les options et appuyez sur la touche

pour démarrer le programme.

Pause”

“Départ/

..après avoir appuyé sur la touche “Départ/Pause” :

• Appuyez sur la touche “Annulation” pendant au moins 3 secondes - le nombre d'heures avant le démarrage du programme disparaît de l'affichage du temps restant ;

• vous pouvez ensuite soit démarrer le programme en appuyant deux fois sur la touche

“Départ/Pause”,

• soit tourner le sélecteur de programme sur la position “Arrêt/0” et sélectionner un autre programme.

DÉMARRAGE DU PROGRAMME

Ouvrez le robinet et appuyez sur la touche

“Départ/Pause” “Départ/Pause”

. Le voyant à côté de la touche

s’allume. Les voyants indiquent la séquence atteinte par le programme. Après le démarrage du programme, l’indicateur de déroulement du programme progresse de gauche à droite en passant par Lavage, Rinçage, Essorage.

Une fois la séquence du programme terminée, le voyant correspondant s’éteint.

VOYANTS ROUGES

Touche “Arrivée d’eau”

L’eau n’entre que lentement ou pas du tout. Ouvrez le robinet ; si le voyant reste allumé, consultez la “Diagnostic Rapide” dans le Mode d’emploi.

“Nettoyage filtre”

La vidange de l’eau ne s’effectue pas. Vérifiez si le tuyau de vidange n’est pas plié ou si le filtre ne doit pas être nettoyé ; dans ce dernier cas, consultez le Mode d’emploi (“Nettoyage du filtre”).

“Porte fermée”

Tant qu’un programme de lavage est en cours, le voyant reste allumé pour indiquer que vous ne pouvez pas ouvrir la porte. Lorsque le voyant s’éteint, vous pouvez de nouveau ouvrir la porte.

“Hydrosécurité”

Le voyant “Hydrosécurité” peut s’allumer en cas de fuite à l’intérieur de l’appareil ou du tuyau. Veuillez consulter la “Diagn ostic Ra pide” dans le Mode d’emploi.

FIN DU PROGRAMME

• Le temps restant est sur “0:00” et tous les indicateurs de déroulement du programme s’éteignent.

1. Tournez le sélecteur de programme sur la position

“

Arrêt/0”.

2. Fermez le robinet.

3. Ouvrez la porte et retirez le linge.

4. Laissez la porte entrouvert pour permettre au tambour de sécher.

CHANGEMENT DE PROGRAMME, DE TEMPÉRATURE ET D’OPTIONS APRÈS LE DÉMARRAGE DU PROGRAMME

1. Appuyez sur la touche

“Départ/Pause”

pour

démarrer le programme. Le voyant clignote.

2. Sélectionnez un autre programme (autre température), une autre vitesse d’essorage et d’autres options.

3. Appuyez de nouveau sur la touche

“Départ/Pause”

. Le nouveau programme démarrera là où le programme précédent a été interrompu. N’ajoutez pas de détergent pour ce programme.

INTERRUPTION (RÉINITIALISATION) D’UN PROGRAMME EN COURS AVANT LA FIN

La touche

“Annulation”

annule un programme

avant la fin.

• Appuyez sur la touche

“Annulation”

pendant au moins 3 secondes. L’eau est complètement vidangée avant que vous ne puissiez ouvrir la porte.
