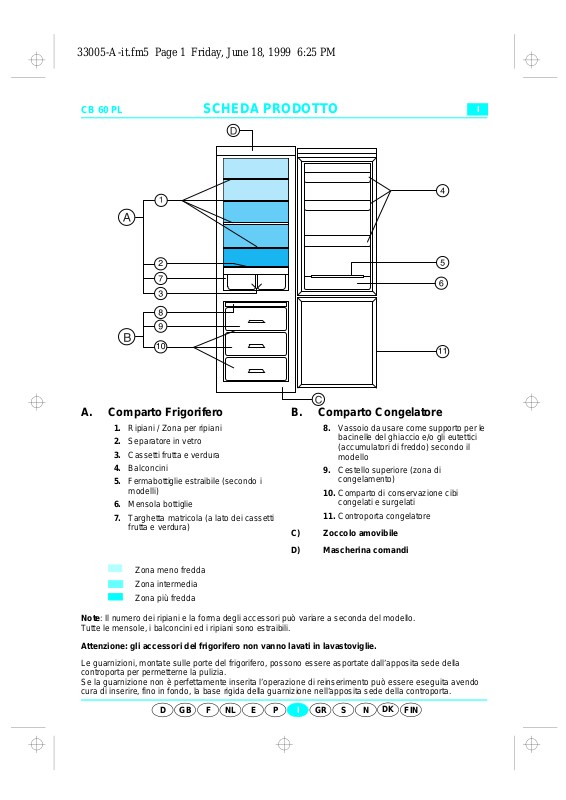

CB 60 PL		SCHEDA PRODOTTO

A.Comparto Frigorifero

1.Ripiani / Zona per ripiani

2.Separatore in vetro

3.Cassetti frutta e verdura

4.Balconcini

5.Fermabottiglie estraibile (secondo i modelli)

6.Mensola bottiglie

7.Targhetta matricola (a lato dei cassetti frutta e verdura)

Zona meno fredda

Zona intermedia

Zona più fredda

B.Comparto Congelatore

8.Vassoio da usare come supporto per le bacinelle del ghiaccio e/o gli eutettici (accumulatori di freddo) secondo il modello

9.Cestello superiore (zona di congelamento)

10.Comparto di conservazione cibi congelati e surgelati

11.Controporta congelatore

C)Zoccolo amovibile

D)Mascherina comandi

Note: Il numero dei ripiani e la forma degli accessori può variare a seconda del modello. Tutte le mensole, i balconcini ed i ripiani sono estraibili.

Attenzione: gli accessori del frigorifero non vanno lavati in lavastoviglie.

Le guarnizioni, montate sulle porte del frigorifero, possono essere asportate dall’apposita sede della controporta per permetterne la pulizia.

Se la guarnizione non è perfettamente inserita l’operazione di reinserimento può essere eseguita avendo cura di inserire, fino in fondo, la base rigida della guarnizione nell’apposita sede della controporta.

D GB F NL E P I GR S N DK FIN

33005-A-it.fm5 Page 2 Friday, June 18, 1999 6:25 PM

MASCHERINA COMANDI

1.Pulsante di avviamento del comparto frigorifero

2.Spia verde (funzionamento del comparto frigorifero)

3.Manopola termostato del comparto frigorifero

4.Pulsante di avviamento del comparto congelatore

5.Spia verde (funzionamento del comparto congelatore)

6.Manopola termostato del comparto congelatore

7.Pulsante di congelamento rapido

8.Spia gialla di congelamento rapido

9.Spia rossa di allarme per temperature critiche all’interno del congelatore. (Vedere capitolo “Come far funzionare il comparto congelatore”)

10.Pulsante luce interna

Regolazione temperatura interna comparto frigorifero

Termostato su Min: temperatura interna meno fredda

Termostato su Max: temperatura interna più fredda

Regolazione temperatura interna comparto congelatore

Termostato su Min: temperatura interna meno fredda

Termostato su Max: temperatura interna più fredda

Consigliamo di regolare il termostato sulla posizione Med

Nota: La temperatura dell’aria circostante, la frequenza di apertura della porta e il posizionamento dell’apparecchio possono influenzare le temperature interne del frigorifero. Le posizioni del termostato devono variare in funzione di questi fattori.

Sostituzione lampadina:

Questo prodotto impiega una lampadina speciale, per sostituirla non svitare ma tirare verso l’interno dell’apparecchio.
