Whirlpool ARC 7528, ARC7518/1 IX, ARC 7518/IX, ARC 7496/1, ARC7474/1 IX PROGRAM CHART [de]

...

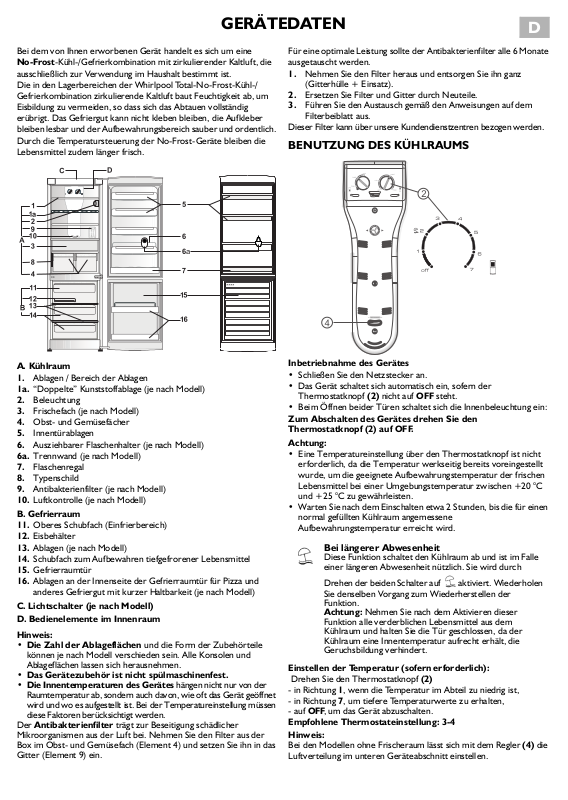

GERÄTEDATEN

Bei dem von Ihnen erworbenen Gerät handelt es sich um eine No-Frost-Kühl-/Gefrierkombination mit zirkulierender Kaltluft, die ausschließlich zur Verwendung im Haushalt bestimmt ist. Die in den Lagerbereichen der Whirlpool Total-No-Frost-Kühl-/ Gefrierkombination zirkulierende Kaltluft baut Feuchtigkeit ab, um Eisbildung zu vermeiden, so dass sich das Abtauen vollständig erübrigt. Das Gefriergut kann nicht kleben bleiben, die Aufkleber bleiben lesbar und der Aufbewahrungsbereich sauber und ordentlich. Durch die Temperatursteuerung der No-Frost-Geräte bleiben die Lebensmittel zudem länger frisch.

A. Kühlraum

1. Ablagen / Bereich der Ablagen 1a. “Doppelte” Kunststoffablage (je nach Modell)

2. Beleuchtung

3. Frischefach (je nach Modell)

4. Obst- und Gemüsefächer

5. Innentürablagen

6. Ausziehbarer Flaschenhalter (je nach Modell) 6a. Trennwand (je nach Modell)

7. Flaschenregal

8. Typenschild

9. Antibakterienfilter (je nach Modell)

10. Luftkontrolle (je nach Modell) B. Gefrierraum

11. Oberes Schubfach (Einfrierbereich)

12. Eisbehälter

13. Ablagen (je nach Modell)

14. Schubfach zum Aufbewahren tiefgefrorener Lebensmittel

15. Gefrierraumtür

16. Ablagen an der Innenseite der Gefrierraumtür für Pizza und

anderes Gefriergut mit kurzer Haltbarkeit (je nach Modell)

C. Lichtschalter (je nach Modell) D. Bedienelemente im Innenraum

Hinweis:

• Die Zahl der Ablageflächen und die Form der Zubehörteile

können je nach Modell verschieden sein. Alle Konsolen und Ablageflächen lassen sich herausnehmen.

• Das Gerätezubehör ist nicht spülmaschinenfest.

• Die Innentemperaturen des Gerätes hängen nicht nur von der

Raumtemperatur ab, sondern auch davon, wie oft das Gerät geöffnet wird und wo es aufgestellt ist. Bei der Temperatureinstellung müssen diese Faktoren berücksichtigt werden.

Der Antibakterienfilter trägt zur Beseitigung schädlicher Mikroorganismen aus der Luft bei. Nehmen Sie den Filter aus der Box im Obst- und Gemüsefach (Element 4) und setzen Sie ihn in das Gitter (Element 9) ein.

Für eine optimale Leistung sollte der Antibakterienfilter alle 6 Monate ausgetauscht werden.

1. Nehmen Sie den Filter heraus und entsorgen Sie ihn ganz

(Gitterhülle + Einsatz).

2. Ersetzen Sie Filter und Gitter durch Neuteile.

3. Führen Sie den Austausch gemäß den Anweisungen auf dem

Filterbeiblatt aus.

Dieser Filter kann über unsere Kundendienstzentren bezogen werden.

BENUTZUNG DES KÜHLRAUMS

Inbetriebnahme des Gerätes

• Schließen Sie den Netzstecker an.

• Das Gerät schaltet sich automatisch ein, sofern der Thermostatknopf (2) nicht auf OFF steht.

• Beim Öffnen beider Türen schaltet sich die Innenbeleuchtung ein:

Zum Abschalten des Gerätes drehen Sie den Thermostatknopf (2) auf OFF.

Achtung:

• Eine Temperatureinstellung über den Thermostatknopf ist nicht

erforderlich, da die Temperatur werkseitig bereits voreingestellt wurde, um die geeignete Aufbewahrungstemperatur der frischen Lebensmittel bei einer Umgebungstemperatur zwischen +20 °C und +25 °C zu gewährleisten.

• Warten Sie nach dem Einschalten etwa 2 Stunden, bis die für einen normal gefüllten Kühlraum angemessene Aufbewahrungstemperatur erreicht wird.

Bei längerer Abwesenheit

Diese Funktion schaltet den Kühlraum ab und ist im Falle einer längeren Abwesenheit nützlich. Sie wird durch

Drehen der beiden Schalter auf aktiviert. Wiederholen Sie denselben Vorgang zum Wiederherstellen der

Funktion. Achtung: Nehmen Sie nach dem Aktivieren dieser Funktion alle verderblichen Lebensmittel aus dem Kühlraum und halten Sie die Tür geschlossen, da der Kühlraum eine Innentemperatur aufrecht erhält, die Geruchsbildung verhindert.

Einstellen der Temperatur (sofern erforderlich):

Drehen Sie den Thermostatknopf (2)

- in Richtung 1, wenn die Temperatur im Abteil zu niedrig ist,

- in Richtung 7, um tiefere Temperaturwerte zu erhalten,

- auf OFF, um das Gerät abzuschalten.

Empfohlene Thermostateinstellung: 3-4 Hinweis:

Bei den Modellen ohne Frischeraum lässt sich mit dem Regler (4) die Luftverteilung im unteren Geräteabschnitt einstellen.

BENUTZUNG DES “FRISCHEFACHS” (je nach Modell)

Das Gerät verfügt über ein spezielles Frischefach.

Zum Einstellen der Temperatur (sofern erforderlich), drehen Sie den Luftregler (4)

• in Richtung (+), um eine tiefere Temperatur einzustellen,

• in Richtung (-), um eine höhere Temperatur einzustellen. Das Schubfach im Frischefach lässt sich herausnehmen.

BENUTZUNG DES GEFRIERRAUMS

• Nach dem Einstecken des Steckers schaltet sich der Gefrierraum

automatisch ein.

Achtung:

• Eine Temperatureinstellung über den Thermostatknopf ist nicht

erforderlich, da die Temperatur bereits werkseitig voreingestellt wurde, um die geeignete Aufbewahrungstemperatur des im Gefrierraum eingelagerten Gefrierguts bei einer Umgebungstemperatur zwischen +20 °C und +25 °C zu gewährleisten.

• Nach dem Einschalten des Gefrierraums sind ungefähr 3 Stunden

erforderlich, bis die korrekte Aufbewahrungstemperatur für das Gefriergut erreicht wird.

Zum Einstellen der Innenraumtemperatur, sofern erforderlich:

Drehen Sie den Thermostatknopf (1)

- in Richtung 1, um höhere Innentemperaturen zu erhalten,

- in Richtung 3, um tiefere Temperaturwerte zu erhalten,

- auf Position zum Einschalten der Schnellgefrierfunktion.

Empfohlene Thermostateinstellung: 2-3. Einfrieren von frischen Lebensmitteln

1. Stellen Sie 24 Stunden vor dem Einfrieren frischer Lebensmittel

den Thermostatknopf (1) auf . Dreht man den Thermostatknopf von 3 in Stellung , so ist ein kleiner Widerstand zu spüren und die gelbe Kontrollleuchte (3) naben dem Symbol schaltet sich ein.

2. Geben Sie die Lebensmittel ins Schubfach und lassen Sie für eine

freie Luftzirkulation ausreichend Platz um die Portionen.

3. Um die Einfrierleistung zu steigern, drehen Sie den Thermostatknopf (2) auf 7.

4. Benutzen während der folgenden 24 Stunden die Schnellgefrierfunktion.

5. Drehen Sie die Thermostatknöpfe (1) und (2) nach erfolgtem Gefriervorgang wieder auf die empfohlene Stellung zurück.

AUSWECHSELN DER GLÜHLAMPE

Ziehen Sie vor dem Auswechseln der Glühlampe immer zunächst den Netzstecker. Wenn die Innenbeleuchtung nicht funktioniert:

1. Öffnen Sie die Abdeckung der Lampenfassung: Stecken Sie die

Finger in die seitlichen Lüftungsöffnungen (1) und ziehen Sie die Abdeckung vorsichtig nach oben ab.

2. Ziehen Sie die Glühlampe aus der Fassung, ohne sie zu drehen.

3. Kontrollieren Sie die Glühlampe und wechseln Sie sie bei Bedarf

aus. Achten Sie darauf, dass die neue Glühlampe in der Fassung einrastet.

4. Setzen Sie die Abdeckung wieder ein. Dieses Gerät ist mit speziellen Glühlampen ausgestattet, die kein Gewinde haben, sondern in die Fassung einrasten. Diese Glühlampen sind nur bei unseren Kundendienstzentren erhältlich. Die Glühlampe darf maximal 15 W stark sein.

Lassen Sie die Lampe auf keinen Fall ohne Abdeckung.

Reinigung und Pflege

Achten Sie bei der Reinigung darauf, die frei liegende Glühlampe nicht zu berühren.

5019 637 01039
