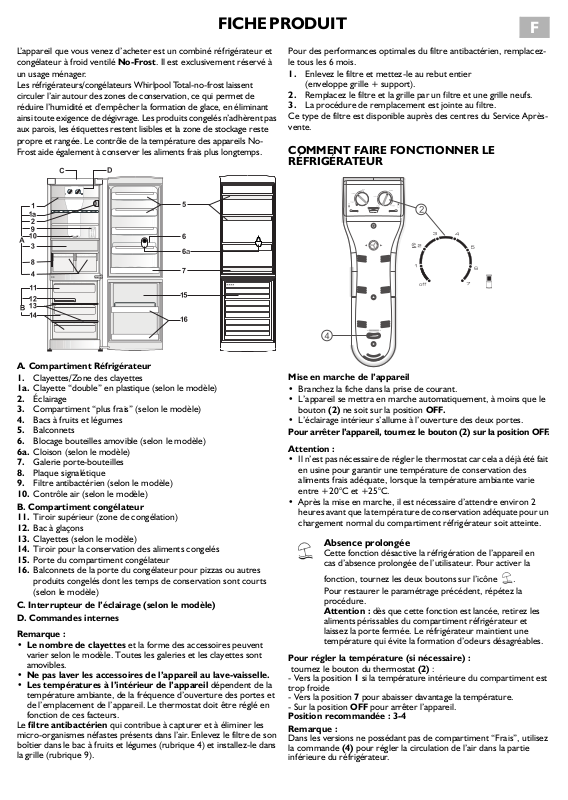

FICHE PRODUIT

F

L’appareil que vous venez d’acheter est un combiné réfrigérateur et
congélateur à froid ventilé No-Frost. Il est exclusivement réservé à
un usage ménager.
Les réfrigérateurs/congélateurs Whirlpool Total-no-frost laissent
circuler l’air autour des zones de conservation, ce qui permet de
réduire l’humidité et d’empêcher la formation de glace, en éliminant
ainsi toute exigence de dégivrage. Les produits congelés n’adhèrent pas
aux parois, les étiquettes restent lisibles et la zone de stockage reste
propre et rangée. Le contrôle de la température des appareils No­Frost aide également à conserver les aliments frais plus longtemps.

A. Compartiment Réfrigérateur

1. Clayettes/Zone des clayettes
1a. Clayette “double” en plastique (selon le modèle)

2. Éclairage

3. Compartiment “plus frais” (selon le modèle)

4. Bacs à fruits et légumes

5. Balconnets

6. Blocage bouteilles amovible (selon le modèle)
6a. Cloison (selon le modèle)

7. Galerie porte-bouteilles

8. Plaque signalétique

9. Filtre antibactérien (selon le modèle)

10. Contrôle air (selon le modèle)
B. Compartiment congélateur

11. Tiroir supérieur (zone de congélation)

12. Bac à glaçons

13. Clayettes (selon le modèle)

14. Tiroir pour la conservation des aliments congelés

15. Porte du compartiment congélateur

16. Balconnets de la porte du congélateur pour pizzas ou autres

produits congelés dont les temps de conservation sont courts
(selon le modèle)

C. Interrupteur de l’éclairage (selon le modèle)
D. Commandes internes

Remarque :

• Le nombre de clayettes et la forme des accessoires peuvent

varier selon le modèle. Toutes les galeries et les clayettes sont
amovibles.

• Ne pas laver les accessoires de l’appareil au lave-vaisselle.

• Les températures à l’intérieur de l’appareil dépendent de la

température ambiante, de la fréquence d’ouverture des portes et
de l’emplacement de l’appareil. Le thermostat doit être réglé en

fonction de ces facteurs.
Le filtre antibactérien qui contribue à capturer et à éliminer les
micro-organismes néfastes présents dans l’air. Enlevez le filtre de son
boîtier dans le bac à fruits et légumes (rubrique 4) et installez-le dans
la grille (rubrique 9).

Pour des performances optimales du filtre antibactérien, remplacez­le tous les 6 mois.

1. Enlevez le filtre et mettez-le au rebut entier
(enveloppe grille + support).

2. Remplacez le filtre et la grille par un filtre et une grille neufs.

3. La procédure de remplacement est jointe au filtre.

Ce type de filtre est disponible auprès des centres du Service Après­vente.

COMMENT FAIRE FONCTIONNER LE
RÉFRIGÉRATEUR

Mise en marche de l’appareil

• Branchez la fiche dans la prise de courant.

• L’appareil se mettra en marche automatiquement, à moins que le

bouton (2) ne soit sur la position OFF.

• L’éclairage intérieur s’allume à l’ouverture des deux portes.

Pour arrêter l’appareil, tournez le bouton (2) sur la position OFF.
Attention :

• Il n’est pas nécessaire de régler le thermostat car cela a déjà été fait

en usine pour garantir une température de conservation des
aliments frais adéquate, lorsque la température ambiante varie
entre +20°C et +25°C.

• Après la mise en marche, il est nécessaire d’attendre environ 2

heures avant que la température de conservation adéquate pour un
chargement normal du compartiment réfrigérateur soit atteinte.

Absence prolongée

Cette fonction désactive la réfrigération de l’appareil en
cas d’absence prolongée de l’utilisateur. Pour activer la

fonction, tournez les deux boutons sur l’icône .
Pour restaurer le paramétrage précédent, répétez la

procédure.
Attention : dès que cette fonction est lancée, retirez les
aliments périssables du compartiment réfrigérateur et
laissez la porte fermée. Le réfrigérateur maintient une
température qui évite la formation d’odeurs désagréables.

Pour régler la température (si nécessaire) :

tournez le bouton du thermostat (2) :

- Vers la position 1 si la température intérieure du compartiment est

trop froide

- Vers la position 7 pour abaisser davantage la température.

- Sur la position OFF pour arrêter l’appareil.

Position recommandée : 3-4
Remarque :

Dans les versions ne possédant pas de compartiment “Frais”, utilisez
la commande (4) pour régler la circulation de l’air dans la partie
inférieure du réfrigérateur.

COMMENT FAIRE FONCTIONNER LE
COMPARTIMENT “FRAIS”
(selon le modèle)

L’appareil est équipé d’un compartiment “plus frais”.

Pour régler la température (si nécessaire), tournez le régulateur de
l’air (4) :

• vers la position (+) pour obtenir une température plus froide

• vers la position (-) pour obtenir une température moins froide.
Il est possible d’enlever le panier du Compartiment plus frais.

COMMENT FAIRE FONCTIONNER LE COMPARTIMENT
CONGÉLATEUR

REMPLACEMENT DE L’AMPOULE

Avant de remplacer l’ampoule, débranchez toujours l’appareil. Si
l’éclairage intérieur ne fonctionne pas :

1. retirez le capot de l’ampoule : Mettez les doigts dans les orifices
de ventilation latéraux (1), extrayez délicatement le capot et
tirez-le vers le haut.

2. Retirez l’ampoule en la dégageant de la douille sans la tourner.

3. Contrôlez l’ampoule et remplacez-la, si nécessaire, en

introduisant les embouts dans la prise jusqu’au cran d’arrêt.

4. Repositionnez le capot.

Cet appareil est doté d’ampoules spéciales qui s’emboîtent.
Ce type d’ampoule est disponible uniquement auprès de nos Services
Après-vente. L’ampoule ne doit pas dépasser 15W.

Ne laissez pas l’ampoule sans capot.

Nettoyage et entretien

Ne touchez pas les ampoules pendant les opérations
d’entretien, surtout si elles ne disposent pas d’un cache.

• Le compartiment congélateur se met automatiquement en marche

dès que vous branchez la fiche.

Attention :

• Il n’est pas nécessaire de régler le thermostat - cela a déjà été fait

en usine - pour garantir une température de conservation adéquate
des aliments congelés dans le compartiment congélateur, lorsque la
température ambiante varie entre +20°C et +25°C.

• Après la mise en marche du compartiment congélateur, attendez
environ 3 heures avant que l’appareil n’atteigne la température de
conservation adéquate pour les aliments surgelés.

Pour régler la température interne, si nécessaire :

Tournez le bouton du thermostat (1) :

- vers la position 1 pour obtenir une température interne moins

froide.

- vers la position 3 pour abaisser davantage la température.

- En position pour activer la fonction de congélation rapide.

Position recommandée : 2-3.
Comment congeler les aliments frais

1. 24 heures avant de procéder à la congélation d’aliments frais,

tournez le bouton (1) sur ; en tournant le bouton de 3 à la
pos. , le bouton oppose une certaine résistance et le voyant

jaune (3) à côté du symbole s’allume.

2. Placez les aliments dans le bac, en laissant suffisamment de place

autour des paquets pour permettre à l’air de circuler librement.

3. Pour une meilleure congélation, mettez le bouton (2) sur la

position 7.

4. Laissez la fonction congélation rapide activée pendant les 24

heures qui suivent.

5. À la fin de la congélation, remettez les boutons (1) et (2) dans la

position recommandée.

5019 637 01040
