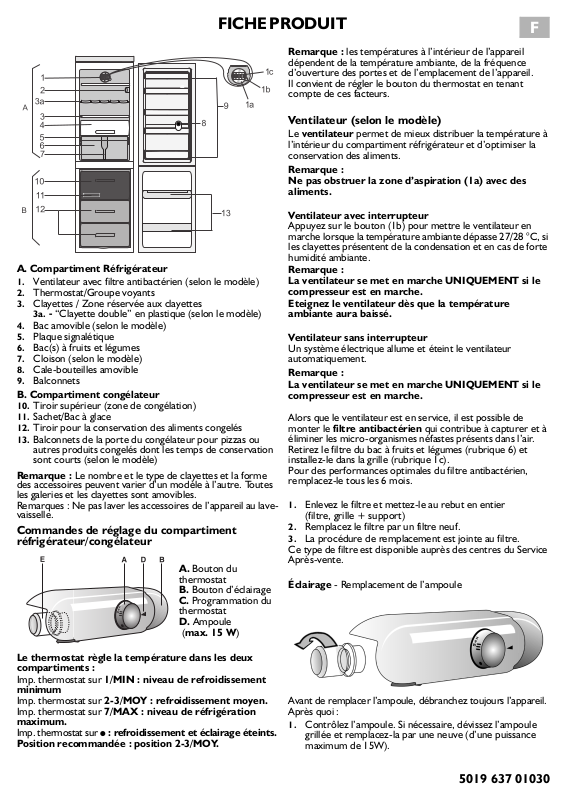

FICHE PRODUIT

A. Compartiment Réfrigérateur

1. Ventilateur avec filtre antibactérien (selon le modèle)

2. Thermostat/Groupe voyants

3. Clayettes / Zone réservée aux clayettes

3a. - “Clayette double” en plastique (selon le modèle)

4. Bac amovible (selon le modèle)

5. Plaque signalétique

6. Bac(s) à fruits et légumes

7. Cloison (selon le modèle)

8. Cale-bouteilles amovible

9. Balconnets

B. Compartiment congélateur

10. Tiroir supérieur (zone de congélation)

11. Sachet/Bac à glace

12. Tiroir pour la conservation des aliments congelés

13. Balconnets de la porte du congélateur pour pizzas ou

autres produits congelés dont les temps de conservation
sont courts (selon le modèle)

Remarque : Le nombre et le type de clayettes et la forme
des accessoires peuvent varier d’un modèle à l’autre. Toutes
les galeries et les clayettes sont amovibles.
Remarques : Ne pas laver les accessoires de l’appareil au lave­vaisselle.

Commandes de réglage du compartiment
réfrigérateur/congélateur

A. Bouton du

thermostat

B. Bouton d’éclairage
C. Programmation du

thermostat
D. Ampoule
(max. 15 W)

Remarque : les températures à l’intérieur de l’appareil
dépendent de la température ambiante, de la fréquence
d’ouverture des portes et de l’emplacement de l’appareil.
Il convient de régler le bouton du thermostat en tenant
compte de ces facteurs.

F

Ventilateur (selon le modèle)

Le ventilateur permet de mieux distribuer la température à
l’intérieur du compartiment réfrigérateur et d’optimiser la
conservation des aliments.

Remarque :
Ne pas obstruer la zone d’aspiration (1a) avec des
aliments.

Ventilateur avec interrupteur

Appuyez sur le bouton (1b) pour mettre le ventilateur en
marche lorsque la température ambiante dépasse 27/28 °C, si
les clayettes présentent de la condensation et en cas de forte
humidité ambiante.

Remarque :
La ventilateur se met en marche UNIQUEMENT si le
compresseur est en marche.
Eteignez le ventilateur dès que la température
ambiante aura baissé.

Ventilateur sans interrupteur

Un système électrique allume et éteint le ventilateur
automatiquement.

Remarque :
La ventilateur se met en marche UNIQUEMENT si le

compresseur est en marche.

Alors que le ventilateur est en service, il est possible de
monter le filtre antibactérien qui contribue à capturer et à
éliminer les micro-organismes néfastes présents dans l’air.
Retirez le filtre du bac à fruits et légumes (rubrique 6) et
installez-le dans la grille (rubrique 1c).
Pour des performances optimales du filtre antibactérien,
remplacez-le tous les 6 mois.

1. Enlevez le filtre et mettez-le au rebut en entier

(filtre, grille + support)

2. Remplacez le filtre par un filtre neuf.

3. La procédure de remplacement est jointe au filtre.

Ce type de filtre est disponible auprès des centres du Service
Après-vente.

Éclairage - Remplacement de l’ampoule

Le thermostat règle la température dans les deux
compartiments :
Imp. thermostat sur 1/MIN : niveau de refroidissement
minimum

Imp. thermostat sur 2-3/MOY : refroidissement moyen.
Imp. thermostat sur 7/MAX : niveau de réfrigération

maximum.
Imp. thermostat sur ● : refroidissement et éclairage éteints.
Position recommandée : position 2-3/MOY.

Avant de remplacer l’ampoule, débranchez toujours l’appareil.
Après quoi :

1. Contrôlez l’ampoule. Si nécessaire, dévissez l’ampoule

grillée et remplacez-la par une neuve (d’une puissance
maximum de 15W).

5019 637 01030
