Whirlpool ARC 4000, ARC4100/IX, ARC 4110, ARC 4100, ARC 4100/AL INSTRUCTION FOR USE [es]

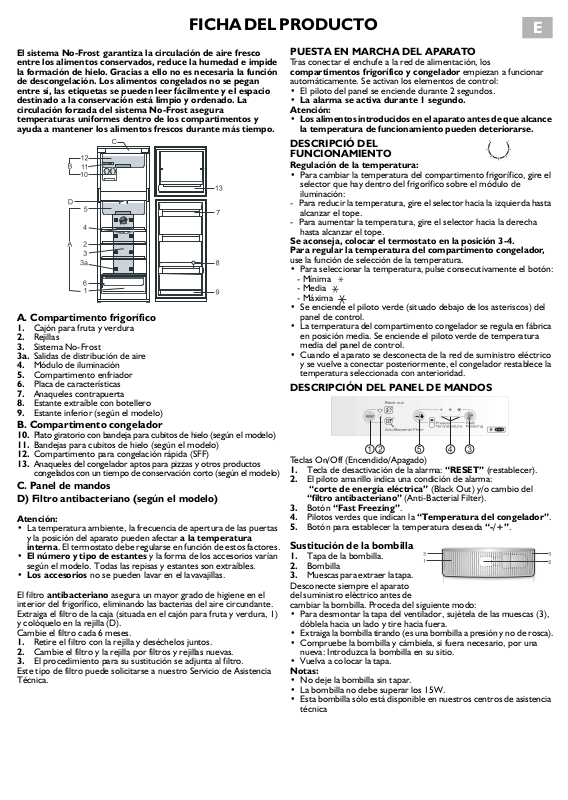

FICHA DEL PRODUCTO

E

El sistema No-Frost garantiza la circulación de aire fresco entre los alimentos conservados, reduce la humedad e impide la formación de hielo. Gracias a ello no es necesaria la función de descongelación. Los alimentos congelados no se pegan entre sí, las etiquetas se pueden leer fácilmente y el espacio destinado a la conservación está limpio y ordenado. La circulación forzada del sistema No-Frost asegura temperaturas uniformes dentro de los compartimentos y ayuda a mantener los alimentos frescos durante más tiempo.

A. Compartimento frigorífico

1.Cajón para fruta y verdura

2.Rejillas

3.Sistema No-Frost

3a. Salidas de distribución de aire

4.Módulo de iluminación

5.Compartimento enfriador

6.Placa de características

7.Anaqueles contrapuerta

8.Estante extraíble con botellero

9.Estante inferior (según el modelo)

B. Compartimento congelador

10.Plato giratorio con bandeja para cubitos de hielo (según el modelo)

11.Bandejas para cubitos de hielo (según el modelo)

12.Compartimento para congelación rápida (SFF)

13.Anaqueles del congelador aptos para pizzas y otros productos congelados con un tiempo de conservación corto (según el modelo)

C. Panel de mandos

D) Filtro antibacteriano (según el modelo)

Atención:

•La temperatura ambiente, la frecuencia de apertura de las puertas y la posición del aparato pueden afectar a la temperatura interna. El termostato debe regularse en función de estos factores.

•El número y tipo de estantes y la forma de los accesorios varían según el modelo. Todas las repisas y estantes son extraíbles.

•Los accesorios no se pueden lavar en el lavavajillas.

El filtro antibacteriano asegura un mayor grado de higiene en el interior del frigorífico, eliminando las bacterias del aire circundante. Extraiga el filtro de la caja (situada en el cajón para fruta y verdura, 1) y colóquelo en la rejilla (D).

Cambie el filtro cada 6 meses.

1.Retire el filtro con la rejilla y deséchelos juntos.

2.Cambie el filtro y la rejilla por filtros y rejillas nuevas.

3.El procedimiento para su sustitución se adjunta al filtro.

Este tipo de filtro puede solicitarse a nuestro Servicio de Asistencia Técnica.

PUESTA EN MARCHA DEL APARATO

Tras conectar el enchufe a la red de alimentación, los compartimentos frigorífico y congelador empiezan a funcionar automáticamente. Se activan los elementos de control:

•El piloto del panel se enciende durante 2 segundos.

•La alarma se activa durante 1 segundo. Atención:

•Los alimentos introducidos en el aparato antes de que alcance la temperatura de funcionamiento pueden deteriorarse.

DESCRIPCIÓ DEL

FUNCIONAMIENTO

Regulación de la temperatura:

•Para cambiar la temperatura del compartimento frigorífico, gire el selector que hay dentro del frigorífico sobre el módulo de iluminación:

-Para reducir la temperatura, gire el selector hacia la izquierda hasta alcanzar el tope.

-Para aumentar la temperatura, gire el selector hacia la derecha hasta alcanzar el tope.

Se aconseja, colocar el termostato en la posición 3-4.

Para regular la temperatura del compartimento congelador, use la función de selección de la temperatura.

•Para seleccionar la temperatura, pulse consecutivamente el botón:

-Mínima

-Media

-Máxima

•Se enciende el piloto verde (situado debajo de los asteriscos) del panel de control.

•La temperatura del compartimento congelador se regula en fábrica en posición media. Se enciende el piloto verde de temperatura media del panel de control.

•Cuando el aparato se desconecta de la red de suministro eléctrico y se vuelve a conectar posteriormente, el congelador restablece la temperatura seleccionada con anterioridad.

DESCRIPCIÓN DEL PANEL DE MANDOS

Teclas On/Off (Encendido/Apagado)

1.Tecla de desactivación de la alarma: “RESET” (restablecer).

2.El piloto amarillo indica una condición de alarma:

“corte de energía eléctrica” (Black Out) y/o cambio del

“filtro antibacteriano” (Anti-Bacterial Filter).

3.Botón “Fast Freezing”.

4.Pilotos verdes que indican la “Temperatura del congelador”.

5.Botón para establecer la temperatura deseada “-/+”.

Sustitución de la bombilla

1. Tapa de la bombilla.

2.Bombilla

3.Muescas para extraer la tapa.

Desconecte siempre el aparato del suministro eléctrico antes de

cambiar la bombilla. Proceda del siguiente modo:

•Para desmontar la tapa del ventilador, sujétela de las muescas (3), dóblela hacia un lado y tire hacia fuera.

•Extraiga la bombilla tirando (es una bombilla a presión y no de rosca).

•Compruebe la bombilla y cámbiela, si fuera necesario, por una nueva: Introduzca la bombilla en su sitio.

•Vuelva a colocar la tapa.

Notas:

•No deje la bombilla sin tapar.

•La bombilla no debe superar los 15W.

•Esta bombilla sólo está disponible en nuestros centros de asistencia técnica

GUÍA PARA SELECCIONAR LAS FUNCIONES

Funciones y ajustes

Botón para apagar las alarmas

Congelación rápida: active esta función antes de congelar alimentos frescos. Para activar esta función, pulse el botón “Fast Freezing” (congelación rápida).

-Los tres pilotos de alarma del panel se encenderán al mismo tiempo. Esta función se desconecta automáticamente transcurridas 18 horas. Para desactivarla antes:

-Pulse de nuevo el botón “Fast Freezing” ; los pilotos de selección de la temperatura vuelven a indicar el nivel de temperatura seleccionado con anterioridad.

-Pulse la tecla de selección de la temperatura del

compartimento congelador.

Selección de temperatura: para elegir uno de los tres niveles de temperatura (mínimo, medio, máximo) pulse la tecla de selección de temperatura .

La alarma del “filtro antibacteriano”, que se indica mediante un piloto amarillo (2) encendido, indica que es necesario cambiar el filtro. Cambie el filtro y pulse “RESET” durante unos 5 segundos hasta que el piloto se apague.

Alarma de “corte de energía eléctrica” (Black-Out): en caso de interrupción de la energía eléctrica, el aparato controla automáticamente el cambio de temperatura en el compartimento congelador. Si la temperatura supera el nivel admitido cuando se restablece el suministro de corriente, la alarma, de corte de energía eléctrica, “Black-out”, se activa. En este caso:

-parpadea el piloto amarillo (2).

-se activa una señal acústica.

Cuando se activa la alarma, de corte de energía eléctrica, “Black-out”, se recomienda lo siguiente:

-Si los alimentos del congelador se han descongelado pero todavía están fríos, colóquelos inmediatamente en el frigorífico y consúmalos antes de 24 horas.

-Si los alimentos del congelador parecen congelados, significa que se han vuelto a congelar después de la descongelación sufrida tras el corte de energía. No se

recomienda consumir los alimentos recongelados, ya que han perdido su valor nutricional y porque podría ser perjudicial para la salud.

Nota: la alarma “Black-out” no garantiza la calidad de los alimentos ni su seguridad en caso de consumo. Se limita a informar que es necesario comprobar la calidad de los alimentos presentes en el frigorífico y en el congelador. Para desactivar la alarma, pulse y mantenga pulsado el botón “RESET” durante unos 3 segundos, hasta que se apague el piloto.

Se restablece así la temperatura del ciclo de funcionamiento normal y se apaga la señal acústica.

Otras anomalías del aparato que se indican mediante pilotos.

En caso de anomalía en el funcionamiento del aparato, todos los pilotos de selección de la temperatura parpadean y se activa la señal acústica. Si se pulsa el botón de desactivación de la alarma “RESET”, la señal acústica se apaga y el piloto se enciende y muestra el código de alarma. La tabla siguiente contiene los códigos de alarma más frecuentes.

Al soltar el botón “RESET”, los pilotos parpadean hasta que la anomalía de funcionamiento desaparece. Cuando se verifica una de las alarmas descritas en la tabla siguiente, las funciones de regulación de la temperatura y congelación rápida se desactivan hasta que la anomalía desaparece. Si se activan varias alarmas al mismo tiempo, el aparato muestra la alarma prioritaria. (El código 01 indica la prioridad máxima.)

Prioridad de la alarma	Código	Pilotos de selección
	de la	de temperatura encendidos
	alarma
		Mínima	Media	Máxima
		MÍN	MED	MÁX
Sensor de evaporación	01	No	Sí	No
averiado
Sensor del congelador	02	Sí	No	No
averiado
Alarma de temperatura	03	Sí	Sí	No
elevada en el
compartimento congelador
Alarma de puerta abierta	04	Sí	Sí	Sí

Después de ver la indicación del código de alarma (de 01 a 04):

•Cierre la puerta para eliminar la anomalía que activa la alarma de código 04.

•Alarma con el código 03: la condición de alarma se elimina al alcanzar la temperatura mínima necesaria.

•Otras alarmas (códigos 01, 02): póngase en contacto con el Servicio de Asistencia Técnica y comunique el código de alarma.

Cómo aumentar la capacidad del compartimento congelador

En algunos modelos, puede aumentar la capacidad del congelador

-quitando el estante y el plato giratorio,

-quitando sólo el plato giratorio.

Consulte la siguiente figura, para ver el procedimiento.

Formación de cubitos de hielo

Según el modelo:

Con plato giratorio y bandejas para cubitos de hielo

•Extraiga el plato giratorio, llene 3/4 de las bandejas con agua e introduzca el plato en el aparato.

•Gire el selector para que los cubitos de hielo caigan de forma automática sobre el recipiente.

Con una bandeja para cubitos de hielo

•Llene 3/4 de la bandeja del hielo con agua y colóquela en la sección SFF del compartimento de congelación.

•No utilice cuchillos ni objetos cortantes para extraer la bandeja.

5019 636 01001
