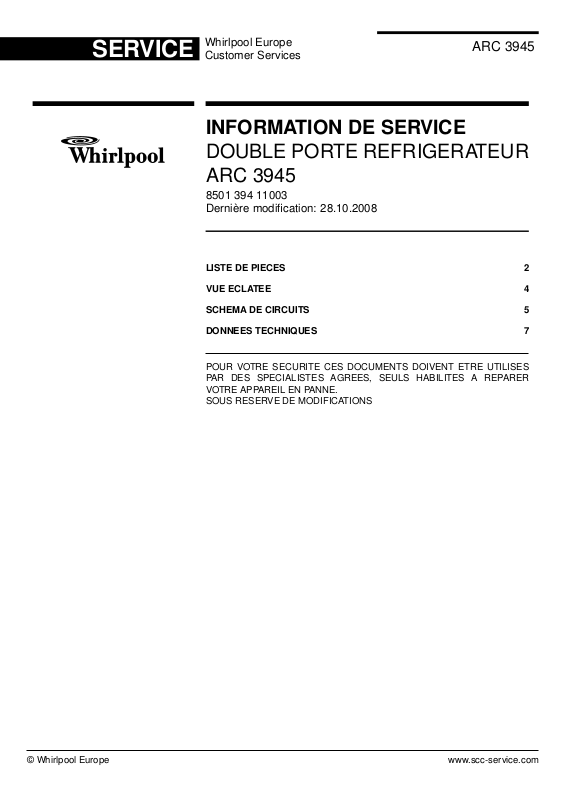

Page 1

SERVICE

Whirlpool Europe Customer Services

ARC 3945

INFORMATION DE SERVICE

DOUBLE PORTE REFRIGERATEUR ARC 3945

8501 394 11003 Dernière modiﬁcation: 28.10.2008

LISTE DE PIECES 2

VUE ECLATEE 4

SCHEMA DE CIRCUITS 5

DONNEES TECHNIQUES 7

POUR VOTRE SECURITE CES DOCUMENTS DOIVENT ETRE UTILISES PAR DES SPECIALISTES AGREES, SEULS HABILITES A REPARER VOTRE APPAREIL EN PANNE. SOUS RESERVE DE MODIFICATIONS

Page 2

Whirlpool Europe

SERVICE

Customer Services

LISTE DE PIECES

Pos-Nr. 12NC DESCRIPTION

011 0 4812 462 48436 PIED REGLABLE 011 1 4819 466 99164 PLAQUETTE FIX. PIED 040 0 4819 417 19648 CHARNIERE SUP. 040 2 4819 417 19647 CHARNIERE INF. 040 3 4812 417 18914 CHARNIERE CENT.

045 2 4812 462 58004 AXE CHARNIERE SUPERIEUR 045 5 4819 535 98677 AXE CHARNIERE INF. 047 0 4812 404 18414 DOUILLE G. DE PORTE 047 1 4812 404 18413 DOUILLE D. DE PORTE 101 0 4812 416 10518 PORTE CONGEL.

104 0 4812 416 10519 PORTE REFRIG. 105 1 4819 466 89478 DOUILLE INF. GAUCHE 105 2 4819 466 89479 DOUILLE INF. DROITE 110 0 4812 498 48043 POIGNEE PORTE 110 1 4812 498 48042 POIGNEE PORTE

111 7 4812 459 18218 PLAQUE SIGLE WP 117 1 4812 491 48014 RESSORT DE LAMPE 152 0 4812 418 28431 BALCONNET A PORTILLON 152 2 4812 418 28611 BALCONNET 152 4 4812 418 28432 PORTILLON

8501 394 11003, 28.10.2008

PAGE 2 DE 8

154 0 4812 418 28619 GALERIE BOUT. 154 1 4812 418 28426 SEPARATEUR BALCONNET BOUT. 155 0 4812 418 28427 BAC A OEUFS 156 0 4819 418 48116 BAC A GLACONS 191 0 4812 466 88741 JOINT MAGNET.

191 1 4812 466 88735 JOINT MAGNET. 242 0 4812 418 28085 BAC A LEGUMES 245 5 4819 458 68305 CLAYETTE GRILLE CONG. 249 0 4812 460 49439 ENJOLIVEUR CLAYETTE CONG. 249 3 4812 460 49441 ENJOLIVEUR PLAQUE LEGUMIER

252 0 4812 462 28202 BOITIER THERMOSTAT 252 1 4812 460 48927 REFLECTEUR LAMPE 253 0 4812 462 28545 DIFFUSEUR 253 4 4812 276 18362 INTERRUPTEUR LUMIERE 255 0 4812 450 88396 CLAYETTE VERRE

255 1 4812 450 88008 CLAYETTE VERRE 301 0 4812 452 28447 BANDEAU FACADE 301 4 4812 404 18416 INSERT G. FACADE 301 5 4812 404 18415 INSERT D. FACADE 304 0 4819 466 89476 PLAQUE FIXATION METAL FACADE

335 0 4812 410 78172 BOUTON THERMOST 342 0 4812 452 28444 ENJOLIVEUR BANDEAU FACADE 402 0 4812 360 58487 COMPRESSEUR NBM 1114 Y 402 1 4812 418 78958 BAC COMPRESSEUR 420 0 4812 120 18029 CONDENSATEUR

440 0 4812 361 18632 HELICE VENT. 491 3 4812 290 88103 BORNIER 554 0 4812 282 38225 THERMOSTAT A13 281802T

Page 3

Whirlpool Europe

SERVICE

Pos-Nr. 12NC DESCRIPTION

561 2 4812 290 68325 BORNIER 614 0 4812 280 38121 MONOBLOC

620 0 4812 273 28273 INTERRUPTEUR 651 0 4819 134 88135 LAMPE E14 220 V 15 W 652 0 4812 466 98982 SUPPORT THERMOSTAT 740 0 4812 511 48222 CONDENSEUR 740 1 4819 466 99109 BUTEE CONDENSEUR

750 1 4812 418 28621 SUPPORT 750 2 4812 418 28514 SUPPORT DISTRIBUTEUR 750 3 4812 418 89011 SUPPORT INF. DISTRIBUTEUR 762 0 4812 480 48174 FILTRE 764 2 4819 480 28144 DESHYDRATEUR R134A/R600 9g

903 4 4819 492 48154 PION CHARNIERE CENTRALE 965 0 4812 462 28513 PION PORTE REF. 965 1 4819 535 18117 CACHE VIS POIGNEE 965 2 4812 226 08029 FICHE 965 4 4812 462 58069 ARRET PORTE

Customer Services

8501 394 11003, 28.10.2008

PAGE 3 DE 8

965 8 4812 440 98174 CACHE SUP PORTE 993 2 4819 690 28169 OUTIL NETTOYAGE CONDUIT

Page 4

SERVICE

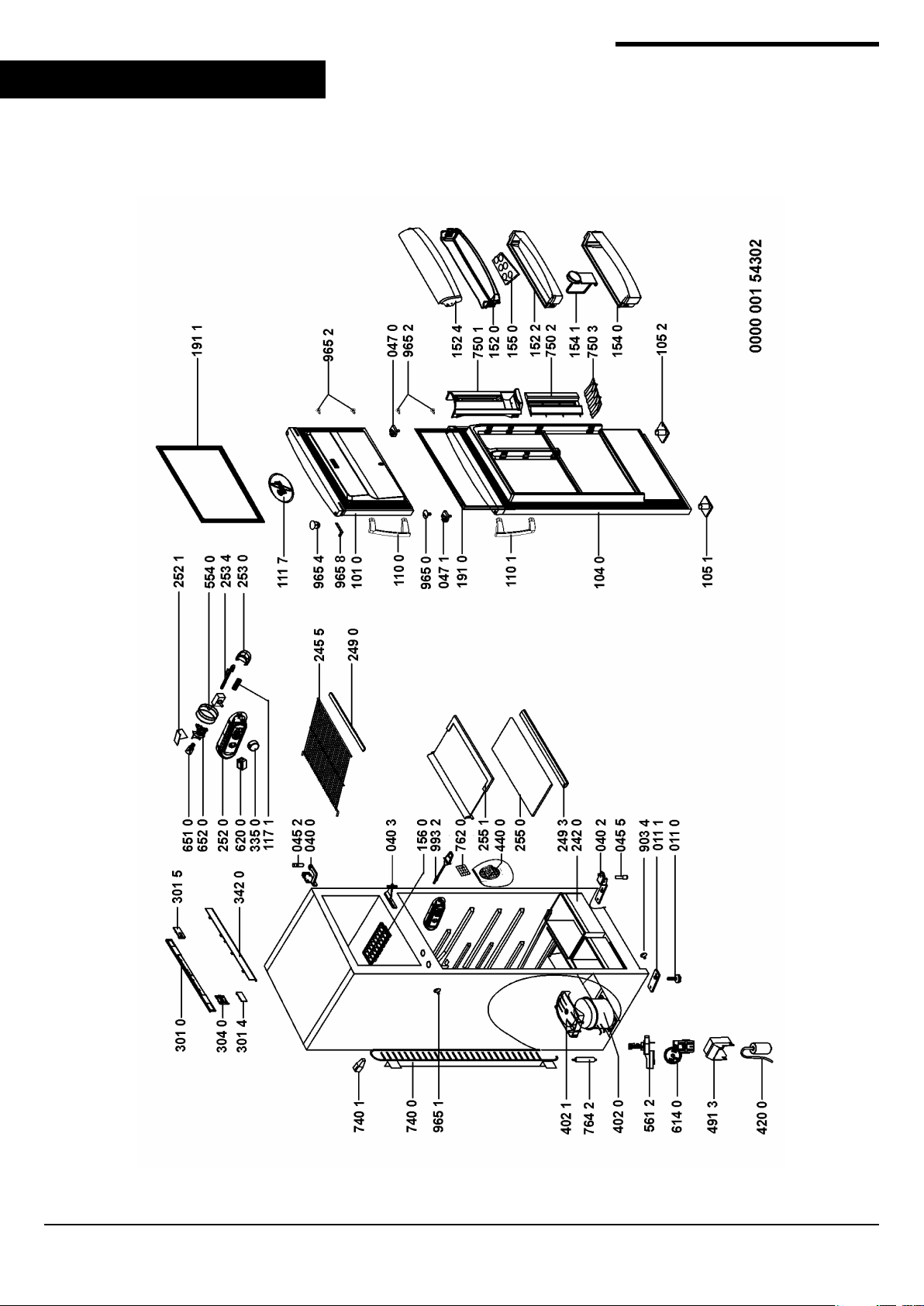

VUE ECLATEE

Whirlpool Europe Customer Services

8501 394 11003, 28.10.2008

PAGE 4 DE 8

Page 5

SERVICE

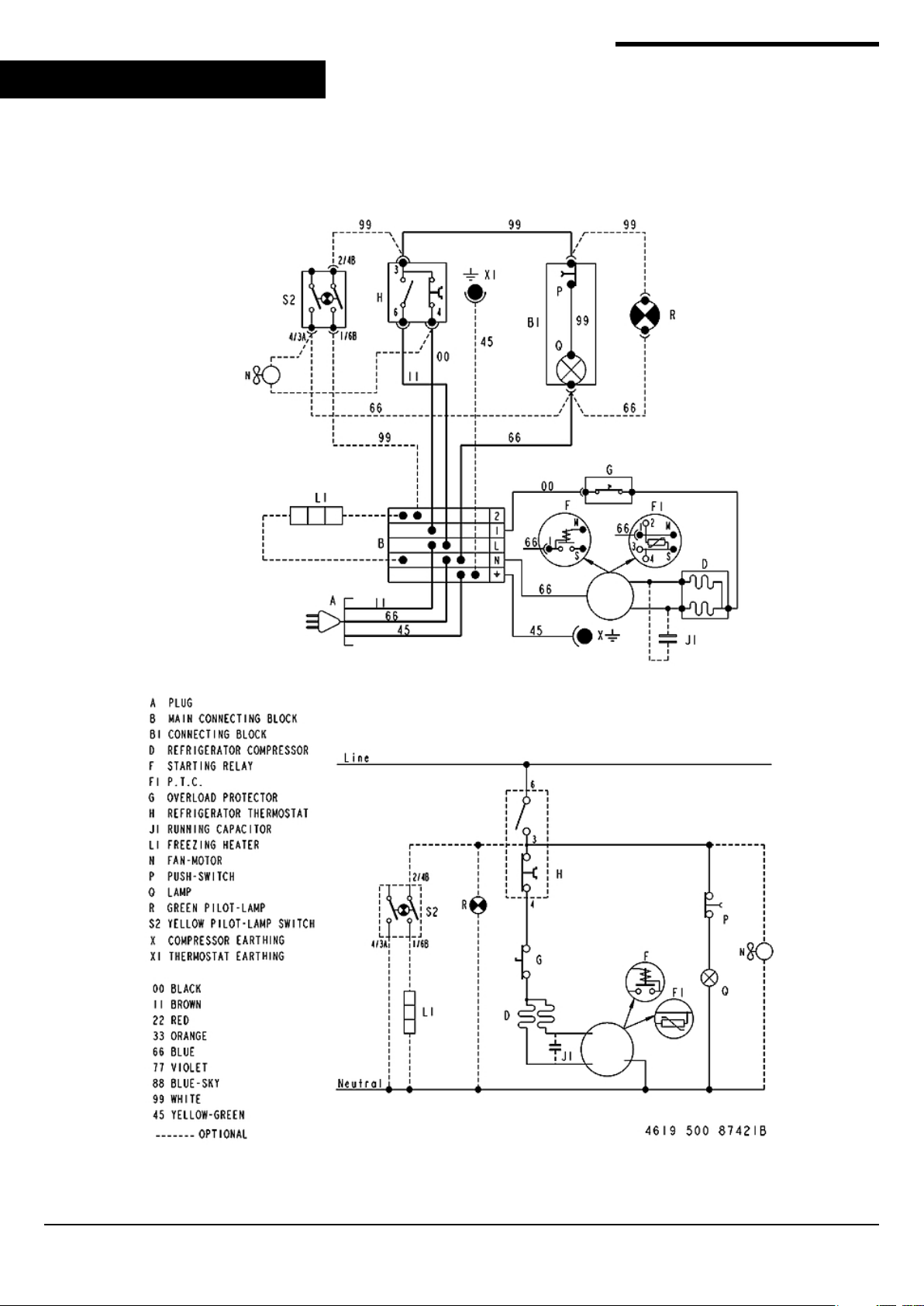

SCHEMA DE CIRCUITS

Whirlpool Europe Customer Services

8501 394 11003, 28.10.2008

PAGE 5 DE 8

Page 6

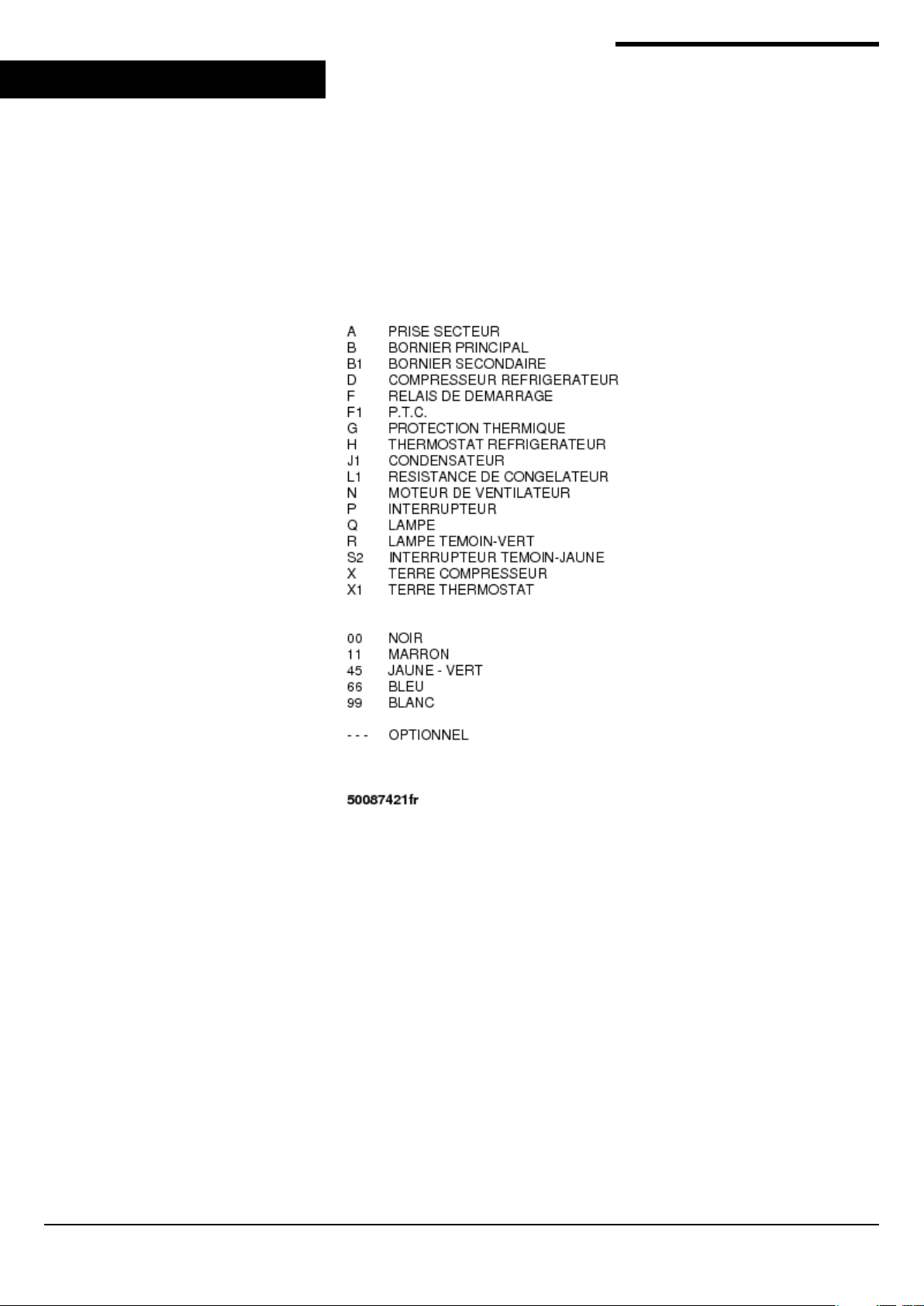

LEGENDE

SERVICE

Whirlpool Europe Customer Services

8501 394 11003, 28.10.2008

PAGE 6 DE 8

Page 7

8501 394 11003, 28.10.2008

PAGE 7 DE 8

SERVICE

Whirlpool Europe Customer Services

DONNEES TECHNIQUES

NO DE FABRICATION

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . RF 395 W

DIMENSIONS APPAREIL

HAUTEUR . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 173.5 cm

LARGEUR . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 71.5 cm

PROFONDEUR . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 66.0 cm

CAPACITE

TOTALE

BRUT . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 385 l

NET . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 380 l

REFRIGERATEUR

BRUT . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 293 l

NET . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 289 l

CONGELATEUR

BRUT . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 92 l

NET . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .91 l

ALIMENTATION

TENSION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 220 V - 240 V

FREQUENCE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 50 Hz

PUISS. CONSOMMEE

EN 24 HEURES . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0.82 kWh

POUVOIR DE CONGELATION

EN 24 HEURES . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4.5 kg

COMPRESSEUR

TYPE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . NBU 1114 Y

PUISSANCE(CECOMAF) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 125 W

REFRIGERANT

TYPE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . R 600 a

QUANTITE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 68 g

Page 8

Whirlpool Europe

SERVICE

Customer Services

TEMPERATURES DE COMMUTATION

ENCLENCHEMENT

MIN . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . + 4.5 °C

MAX . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .+ 4.5 °C

COUPURE

MIN . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . - 8.0 °C

MAX . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . - 28.0 °C

8501 394 11003, 28.10.2008

PAGE 8 DE 8
