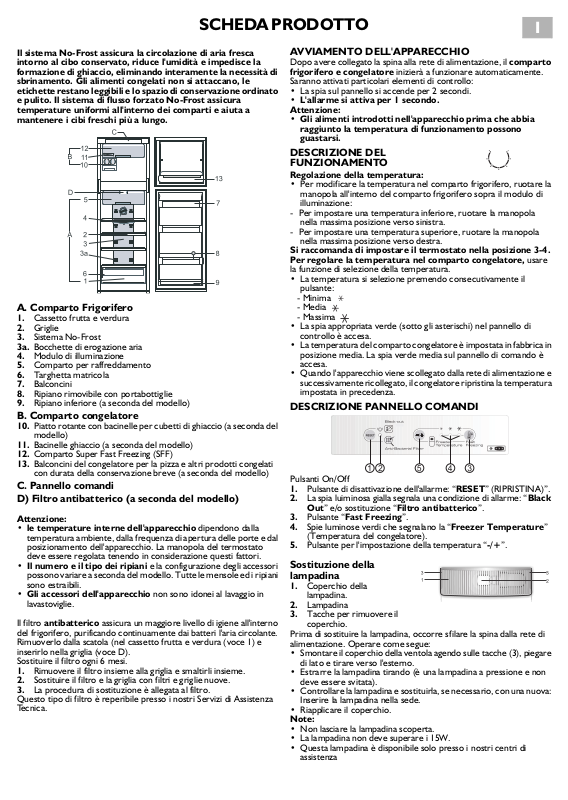

SCHEDA PRODOTTO
I
Il sistema No-Frost assicura la circolazione di aria fresca
intorno al cibo conservato, riduce l'umidità e impedisce la
formazione di ghiaccio, eliminando interamente la necessità di
sbrinamento. Gli alimenti congelati non si attaccano, le
etichette restano leggibili e lo spazio di conservazione ordinato
e pulito. Il sistema di flusso forzato No-Frost assicura
temperature uniformi all'interno dei comparti e aiuta a
mantenere i cibi freschi più a lungo.
A. Comparto Frigorifero
Cassetto frutta e verdura
1.
Griglie
2.
Sistema No-Frost
3.
Bocchette di erogazione aria
3a.
Modulo di illuminazione
4.
Comparto per raffreddamento
5.
Targhetta matricola
6.
Balconcini
7.
Ripiano rimovibile con portabottiglie
8.
Ripiano inferiore (a seconda del modello)
9.
B. Comparto congelatore
Piatto rotante con bacinelle per cubetti di ghiaccio (a seconda del
10.
modello)
Bacinelle ghiaccio (a seconda del modello)
11.
Comparto Super Fast Freezing (SFF)
12.
Balconcini del congelatore per la pizza e altri prodotti congelati
13.
con durata della conservazione breve (a seconda del modello)
C. Pannello comandi
D) Filtro antibatterico (a seconda del modello)
Attenzione:
• le temperature interne dell'apparecchio
temperatura ambiente, dalla frequenza di apertura delle porte e dal
posizionamento dell'apparecchio. La manopola del termostato
deve essere regolata tenendo in considerazione questi fattori.
• Il numero e il tipo dei ripiani
possono variare a seconda del modello. Tutte le mensole ed i ripiani
sono estraibili.
• Gli accessori dell'apparecchio
lavastoviglie.
Il filtro
antibatterico
del frigorifero, purificando continuamente dai batteri l'aria circolante.
Rimuoverlo dalla scatola (nel cassetto frutta e verdura (voce 1) e
inserirlo nella griglia (voce D).
Sostituire il filtro ogni 6 mesi.
Rimuovere il filtro insieme alla griglia e smaltirli insieme.
1.
Sostituire il filtro e la griglia con filtri e griglie nuove.
2.
La procedura di sostituzione è allegata al filtro.
3.
Questo tipo di filtro è reperibile presso i nostri Servizi di Assistenza
Te c n i c a .
assicura un maggiore livello di igiene all'interno
e la configurazione degli accessori
non sono idonei al lavaggio in
dipendono dalla
AVVIAMENTO DELL'APPARECCHIO
Dopo avere collegato la spina alla rete di alimentazione, il
frigorifero e congelatore
Saranno attivati particolari elementi di controllo:
La spia sul pannello si accende per 2 secondi.
•
• L'allarme si attiva per 1 secondo.
Attenzione:
• Gli alimenti introdotti nell'apparecchio prima che abbia
raggiunto la temperatura di funzionamento possono
guastarsi.
inizierà a funzionare automaticamente.
comparto
DESCRIZIONE DEL
FUNZIONAMENTO
Regolazione della temperatura:
Per modificare la temperatura nel comparto frigorifero, ruotare la
•
manopola all'interno del comparto frigorifero sopra il modulo di
illuminazione:
- Per impostare una temperatura inferiore, ruotare la manopola
nella massima posizione verso sinistra.
- Per impostare una temperatura superiore, ruotare la manopola
nella massima posizione verso destra.
Si raccomanda di impostare il termostato nella posizione 3-4.
Per regolare la temperatura nel comparto congelatore,
la funzione di selezione della temperatura.
La temperatura si selezione premendo consecutivamente il
•
pulsante:
- Minima
- Media
- Massima
La spia appropriata verde (sotto gli asterischi) nel pannello di
•
controllo è accesa.
La temperatura del comparto congelatore è impostata in fabbrica in
•
posizione media. La spia verde media sul pannello di comando è
accesa.
Quando l'apparecchio viene scollegato dalla rete di alimentazione e
•
successivamente ricollegato, il congelatore ripristina la temperatura
impostata in precedenza.
usare
DESCRIZIONE PANNELLO COMANDI
Pulsanti On/Off
Pulsante di disattivazione dell'allarme: “
1.
La spia luiminosa gialla segnala una condizione di allarme: “
2.
” e/o sostituzione “
Out
Pulsante “
3.
Spie luminose verdi che segnalano la “
4.
(Temperatura del congelatore).
Pulsante per l'impostazione della temperatura “
5.
Fast Freezing
Filtro antibatterico
”.
” (RIPRISTINA)”.
RESET
”.
Freezer Temperature
-/+
Black
”.
Sostituzione della
lampadina
Coperchio della
1.
lampadina.
Lampadina
2.
Tacche per rimuovere il
3.
coperchio.
Prima di sostituire la lampadina, occorre sfilare la spina dalla rete di
alimentazione. Operare come segue:
Smontare il coperchio della ventola agendo sulle tacche (3), piegare
•
di lato e tirare verso l'esterno.
Estrarre la lampadina tirando (è una lampadina a pressione e non
•
deve essere svitata).
Controllare la lampadina e sostituirla, se necessario, con una nuova:
•
Inserire la lampadina nella sede.
Riapplicare il coperchio.
•
Note:
Non lasciare la lampadina scoperta.
•
La lampadina non deve superare i 15W.
•
Questa lampadina è disponibile solo presso i nostri centri di
•
assistenza
”
GUIDA ALLA SELEZIONE DELLE FUNZIONI
Funzioni e impostazioni
Tasto di spegnimento allarme
Congelamento Rapido
attivata prima di congelare prodotti freschi. Per attivare
questa funzione, premere il pulsante
(Congelamento rapido).
- Le tre spie di indicazione di allarme sul pannello si
accendono contemporaneamente. Questa funzione è
automaticamente disabilitata dopo 18 ore. Per
disattivarla anticipatamente:
- premere nuovamente il pulsante “
; le spie luminose per l'impostazione della
temperatura torneranno ad indicare il livello di
temperatura precedentemente impostato.
- Premere il pulsante per l'impostazione della
temperatura nel comparto congelatore.
Selezione della temperatura - È possibile scegliere tra
tre livelli della temperatura (minimo, medio,
massimo) premendo il pulsante di selezione della
temperatura .
L'allarme del “
filtro antibatterico
luminosa gialla (2) costantemente accesa, indica che è
necessario sostituire il filtro. Dopo aver sostituito il
filtro, premere il pulsante
secondi fino a che la spia non si spegne.
Allarme “Black-out”
l'apparecchio controlla automaticamente il cambio di
temperatura nel comparto congelatore. Quando la
corrente viene ripristinata l'allarme
attiva se la temperatura si è alzata oltre il livello
ammesso. Questo è indicato da:
- lampeggiamento della spia luminosa gialla (2).
- attivazione di un segnale acustico.
Quando l'allarme “
procedere come indicato di seguito:
- Se gli alimenti nel congelatore non sono più congelati
ma sono ancora freddi trasferirli prontamente nel
frigorifero e consumarli entro 24 ore.
- Se gli alimenti nel congelatore appaiono congelati. è
possibile che abbiano subito un processo di
ricongelamento dopo lo scongelamento causato dalla
mancanza di corrente. Si sconsiglia di consumare il
cibo ricongelato per la perdita di valore nutritivo e
perché potrebbe essere nocivo.
l'allarme “
Nota:
Black-out
cibo e la sua sicurezza in caso di consumo. Si limita ad
informare che è necessario valutare la qualità del cibo
presente nei comparti congelatore e frigorifero.
Per disattivare l'allarme, premere il pulsante “
per 3 secondi circa, fino a quando la spia luminosa si
spegnerà.
Sarà nuovamente impostata la temperatura del normale
ciclo operativo e il segnale acustico si spegnerà.
: Questa funzione deve essere
“Fast Freezing”
Fast Freezing
”, segnalato dalla spia
“RESET”
per circa 5
In caso di mancanza di corrente,
“Black-out”
Black-out
” è attivo, si consiglia di
” non garantisce la qualità del
RESET
si
Altri funzionamenti anomali dell'apparecchio segnalati
dalle spie luminose.
In caso di funzionamento anomalo dell'apparecchio tutte le spie
luminose per l'impostazione della temperatura lampeggeranno e
risuonerà un segnale acustico. Dopo aver premuto il pulsante di
disattivazione dell'allarme “
”, il segnale acustico cessa e la
RESET
spia si accende, consentendo di determinare il codice di allarme.
La tabella seguente riporta i più comuni codici di allarme.
Quando viene rilasciato il pulsante “
RESET
” , le spie
lampeggiano finché non viene eliminata l'anomalia di
funzionamento. Se si verifica uno degli allarmi descritti nella
seguente tabella, altre funzioni, quali la regolazione della
temperatura e il congelamento rapido non sono disponibili fino a
”
che l'anomalia non viene eliminata. Se si attivano più allarmi
contemporaneamente, viene visualizzato l'allarme con la priorità
massima. (Il codice 01 indica la priorità massima.)
Priorità dell'allarme Codice
Sensore evaporazione
guasto
Sensore congelatore guasto 02
Allarme temperatura elevata
nel comparto congelatore
Allarme porta aperta 04
dell'allarme
01 No
03
Spie luminose
dell'impostazione
della temperatura accese
Minima
Media
MIN
Sì
Sì Sì
Sì Sì Sì
Dopo avere individuato il codice di allarme (tra 01 e 04):
L'utente può eliminare la causa dell'allarme di codice 04
•
chiudendo completamente la porta.
Allarme di codice 03: la condizione di allarme si risolve quando
•
è raggiunta la temperatura minima necessaria.
Altri allarmi (codice 01, 02) - Contattare l'Assistenza tecnica e
•
indicare il codice di allarme.
Come aumentare la capacità del comparto congelatore
In alcuni modelli la capacità del comparto congelatore può essere
aumentata:
- rimuovendo il ripiano con il piatto rotante.
- Rimuovendo solo il piatto rotante.
Fare riferimento alla figure a lato, che indicano come procedere.
Formazione dei cubetti di ghiaccio
”
A seconda del modello:
Con piatto rotante e bacinelle per cubetti di ghiaccio
Estrarre il piatto rotante, riempire le bacinelle con acqua a circa
•
3/4 e ricollocare il piatto nell'apparecchio.
I cubetti di ghiaccio verranno espulsi automaticamente nel
•
contenitore ruotando la manopola
Massima
MED
Sì
No No
MAX
No
No
Con una bacinella cubetti di ghiaccio
Riempire la bacinella del ghiaccio per 3/4 di acqua e riporla nella
•
sezione SFF del comparto di congelamento.
Non utilizzare lame o oggetti taglienti per rimuovere il vassoio.
•
